Plānojiet piedziņu kopā ar vārtiem. Vēl pirms izgatavošanas un betonēšanas salīdziniet vārtu vērtnes garumu un paredzamo svaru, aizpildījumu, vēja slodzi un atvēršanas reižu skaitu. Pārbaudiet, vai pietiek vietas kronšteiniem, un sagatavojiet kabeļus. Esošiem vārtiem nomēriet šos izmērus un pārbaudiet mehānismu. Piedziņu uzstādiet tikai pēc tam, kad gatavā vērtne sekmīgi pārbaudīta manuāli.
| Veramie vārti: izvēlieties tēmu | |
|---|---|
| Mērīšana un darba gaita | |
| Vieta un slīpums | Rāmis, eņģes un aizpildījums |
| Piedziņa un kronšteini | Atdures un piederumi |
Izvēloties veiciet trīs pārbaudes: vērtne atbilst kopējam garuma un svara ierobežojumam, kronšteini iekļaujas montāžas diagrammā, un komplekts spēj nodrošināt vajadzīgo darbības režīmu. Ar vienas maksimālās vērtības ievērošanu nepietiek.
Kā izvēlēties veramo vārtu piedziņu
Sāciet ar vienas vērtnes garumu no eņģu ass un rāmja svaru kopā ar aizpildījumu un furnitūru. Ja vārti ir jauni, izmantojiet ražošanas rasējuma un materiālu datus; pēc montāžas tos pārbaudiet. Pierakstiet parasto atvēršanas reižu skaitu un noslogotāko stundu. Marķējums “līdz 2 m / 400 kg” nenozīmē, ka abas maksimālās vērtības ir spēkā vienlaikus.
| Piedziņas veids | Kad to apsvērt |
|---|---|
| Lineārā Wingo / Toona | Parastiem stabiem, ja montāžas izmēri un gājiens atbilst prasībām. |
| Līkumainās sviras HOPP | Stabam nepieciešams cita veida stiprinājums; pārbaudiet visu svirai paredzēto vietu. |
| Pazemes S-Fab / M-Fab | Piedziņai jābūt paslēptai; jāsagatavo korpuss un drenāža. |
Piemērs: piedziņas uzstādīšana jau gataviem vārtiem
Divas aptuveni divus metrus garas vērtnes uz tērauda stabiem pagaidām atverat manuāli. Izvēli nesāciet tikai ar norādi “piedziņa līdz 4 m” — katra vērtne jāvērtē atsevišķi.
- Ar uzstādītu aizpildījumu pārbaudiet visu vērtnes kustības gaitu manuāli. Ja vērtne jāpaceļ vai jāspiež, lai pārvarētu iestrēgšanu, vispirms salabojiet mehānismu.
- Izmēriet garumu no eņģu ass, nosakiet svaru un atvēršanas leņķi. No pagalma puses nofotografējiet eņģu asi, stabu un rāmi; lineārajai piedziņai papildus norādiet tās konkrētos montāžas izmērus.
- Salīdziniet piemērotu motoru un pilnu komplektu. Pārbaudiet komplektā iekļauto vadības bloku, kronšteinus, atdures un aizsargelementus, kā arī piekļuvi atbloķēšanas atslēgai strāvas padeves pārtraukuma gadījumā.
Saistītās detaļas un norādījumi: manuāla pārbaude, piedziņu modeļi, Wingo mērīšana, komplekta saturs.
24 V vai 230 V motors?
| Ko salīdzināt | 24 V līdzstrāvas motors | 230 V maiņstrāvas motors |
|---|---|---|
| Barošana | Motoru baro attiecīgais vadības bloks. Standarta komplektā ir 230 V tīkla pieslēgums. | Motors darbojas ar 230 V maiņstrāvu, izmantojot saderīgu vadības bloku. |
| Rezerves akumulators | Iespējams tikai ar saderīgu vadības bloku un atbilstošu akumulatora moduli. Tas nav automātiski iekļauts komplektā. | Standarta 24 V rezerves moduli šeit nevar pieslēgt. Avārijas piekļuvi nodrošiniet atbilstoši konkrētajam komplektam. |
| Palēnināšana un aizsardzība | Funkcijas ir atkarīgas no motora, vadības bloka un, ja tāds ir, kodētāja. | Funkcijas ir atkarīgas arī no vadības bloka un motora; spriegums pats par sevi nenosaka aprīkojumu. |
| Kuru izvēlēties | Atbilstoši vērtnes ierobežojumiem, ģeometrijai, ciklu skaitam un vajadzīgajām funkcijām. | Tie paši kritēriji. Lielāks spriegums pats par sevi nenozīmē jaudīgāku vai piemērotāku piedziņu. |
Parastai mājas iebrauktuvei vispirms noskaidrojiet, vai vēlaties rezerves barošanu ar akumulatoru, cik bieži atvērsiet vārtus un cik ciklu notiks cits citam sekojot. Pēc tam salīdziniet konkrētos modeļus. Ciklu skaitu, aizsardzības funkcijas un saderību pārbaudiet attiecīgo modeļu rokasgrāmatās.
Modeļu pārskats pēc vērtnes garuma
Tabulā norādīts katra modeļa maksimālais vērtnes garums. Pēc tam pārbaudiet izvēlētās piedziņas diagrammā pieļaujamo svaru atbilstoši jūsu vērtnes garumam.
| Modelis | Vienas vērtnes garums līdz* | Motora barošana / rokasgrāmata |
|---|---|---|
| WG2024 | 2 m | 24 V DC Piedziņas rokasgrāmata (PDF) |
| WG3524 | 3,5 m | 24 V DC Piedziņas rokasgrāmata (PDF) |
| TO4024 | 3 m | 24 V DC Piedziņas rokasgrāmata tīmekļa vietnē Piedziņas rokasgrāmata (PDF) |
| TO5024 | 5 m | 24 V DC Piedziņas rokasgrāmata tīmekļa vietnē Piedziņas rokasgrāmata (PDF) |
| TO7024 | 7 m | 24 V DC Piedziņas rokasgrāmata (PDF) |
| HO7124 / HO7224 | 2,4 m | 24 V DC HOPP rokasgrāmata tīmekļa vietnē Piedziņas rokasgrāmata (PDF) |
| SFAB2024 | 2,3 m | 24 V DC Piedziņas rokasgrāmata (PDF) Diagramma un rokasgrāmata tīmekļa vietnē |
| MFAB3024 | 3 m* | 24 V DC Piedziņas rokasgrāmata (PDF) Diagramma un rokasgrāmata tīmekļa vietnē |
| WG4000 | 2 m | 230 V AC Piedziņas rokasgrāmata (PDF) |
| WG5000 | 3,5 m | 230 V AC Piedziņas rokasgrāmata (PDF) |
| TO4005 | 3 m | 230 V AC Piedziņas rokasgrāmata (PDF) |
| MFAB3000 | 3 m* | 230 V AC Piedziņas rokasgrāmata (PDF) Grafiks un rokasgrāmata tīmekļa vietnē |
* Jaunai komplektācijai M-Fab MFAB3000 un MFAB3024 gadījumā par robežvērtību uzskatiet 3 m. Lūdziet apstiprināt vecāku nosaukumu vai dokumentu, kurā norādīti 3,5 m, konkrētajam piedziņas modelim; nepārņemiet šo vērtību automātiski.
* Norādītais garums ir modeļa augšējā robeža, nevis garantija, ka piedziņa šādā garumā spēs pārvietot arī maksimālo svaru. Pārbaudiet arī aizpildījumu, vēja ietekmi un montāžas iespējas.
Tabulā esošās saites ved uz attiecīgo piedziņu rokasgrāmatām. Elektriskajam pieslēgumam izmantojiet kopā ar komplektu piegādāto vadības bloka shēmu; 24 V un 230 V motoriem ir atšķirīgs pieslēgums.

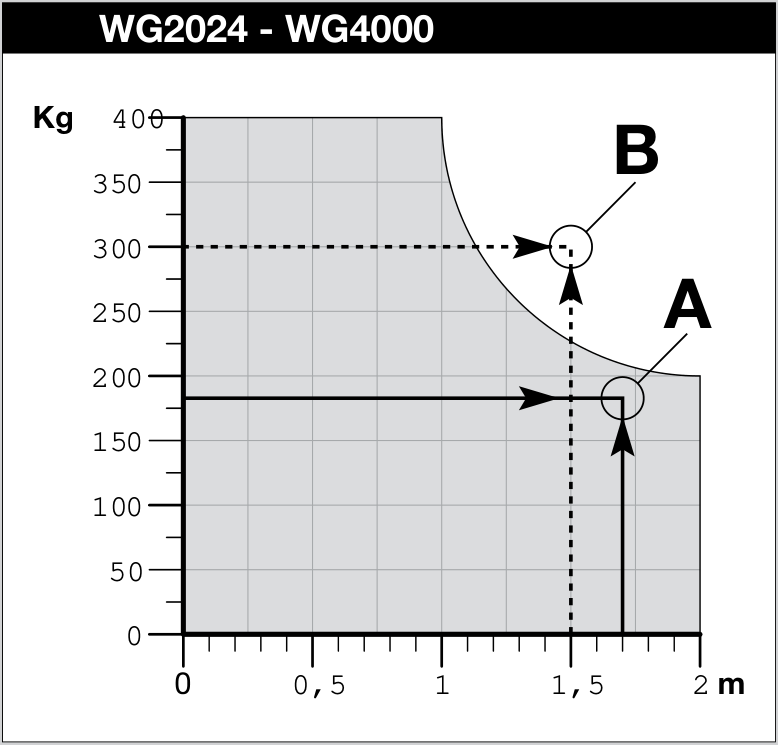

NICE Wingo WG2024/WG4000 diagramma: pieļaujamais svars samazinās, palielinoties vārtu vērtnes garumam; pie 2 m tas ir aptuveni 200 kg. Noklikšķiniet, lai palielinātu.
Piemērs: kā nolasīt piedziņas ierobežojumu
- Uz horizontālās ass atrodiet vienas vērtnes garumu, mērot no eņģes ass. Uz vertikālās ass — gatavās vērtnes svaru.
- Wingo WG2024/WG4000 robežvērtība pie 2 m ir aptuveni 200 kg. Tāpēc atsevišķi norādītie 400 kg nav pieļaujamais svars 2 m vērtnei.
- Ja punkts atrodas virs robežlīnijas, modelis nav piemērots. Ja punkts ir pieļaujamajā diapazonā, vēl pārbaudiet vērtnes aizpildījumu un vēja ietekmi, montāžas izmērus un ciklu skaitu. Izvēli nosaka visu šo pārbaužu rezultāti kopā.
Piemērs mūsu vārtiem: ja abām vērtnēm garums ir aptuveni divi metri, svarīgs ir to faktiskais garums no ass, svars, aizpildījums un montāžas izmēri. Diagrammā atzīmētais garuma un svara punkts kopā ar vēja ietekmi un ģeometriju parādīs, vai piemērots WG2024 vai cits komplekts.
Pilns veramo vārtu piedziņu klāsts »
Ja atvēršanai trūkst vietas
Ja pagalmā ir maz vietas, apsveriet atvēršanu uz āru. Pārbaudiet visu laukumu pirms iebrauktuves, zemesgabala robežu un piedziņas montāžas vietu. Lineārajām Wingo un Toona piedziņām parasti nepieciešams pagarināts NICE PLA6 aizmugurējais kronšteins; tā nepieciešamību un novietojumu apstipriniet, izmantojot konkrētā modeļa montāžas diagrammu. Skatiet, kā izmērīt vietu un slīpumu. Ja pagalms ir īss, var palīdzēt salokāms mehānisms; tā šarnīri, piedziņa un aizsardzība pret iespiešanas vietām jāprojektē kā vienots komplekts.
Piedziņas ģeometrija pirms kronšteinu piemetināšanas
Plats mūrēts stabs vai iegremdēta eņģe
Izmēriet eņģes ass novietojumu attiecībā pret staba malu un gatavo stiprinājuma virsmu. Pievienojiet mērījumam vietu aiz staba un nepieciešamo atvēršanas leņķi. Pēc tam salīdziniet lineārās piedziņas montāžas diagrammu ar vietu, kas nepieciešama šarnīra svirai. HOPP nav automātisks risinājums jebkuram platam stabam; svirai visā kustības diapazonā jāpārvietojas, nesaduroties ar šķēršļiem.
Wingo WG2024 un WG3524: no kurienes mērīt A, B un C

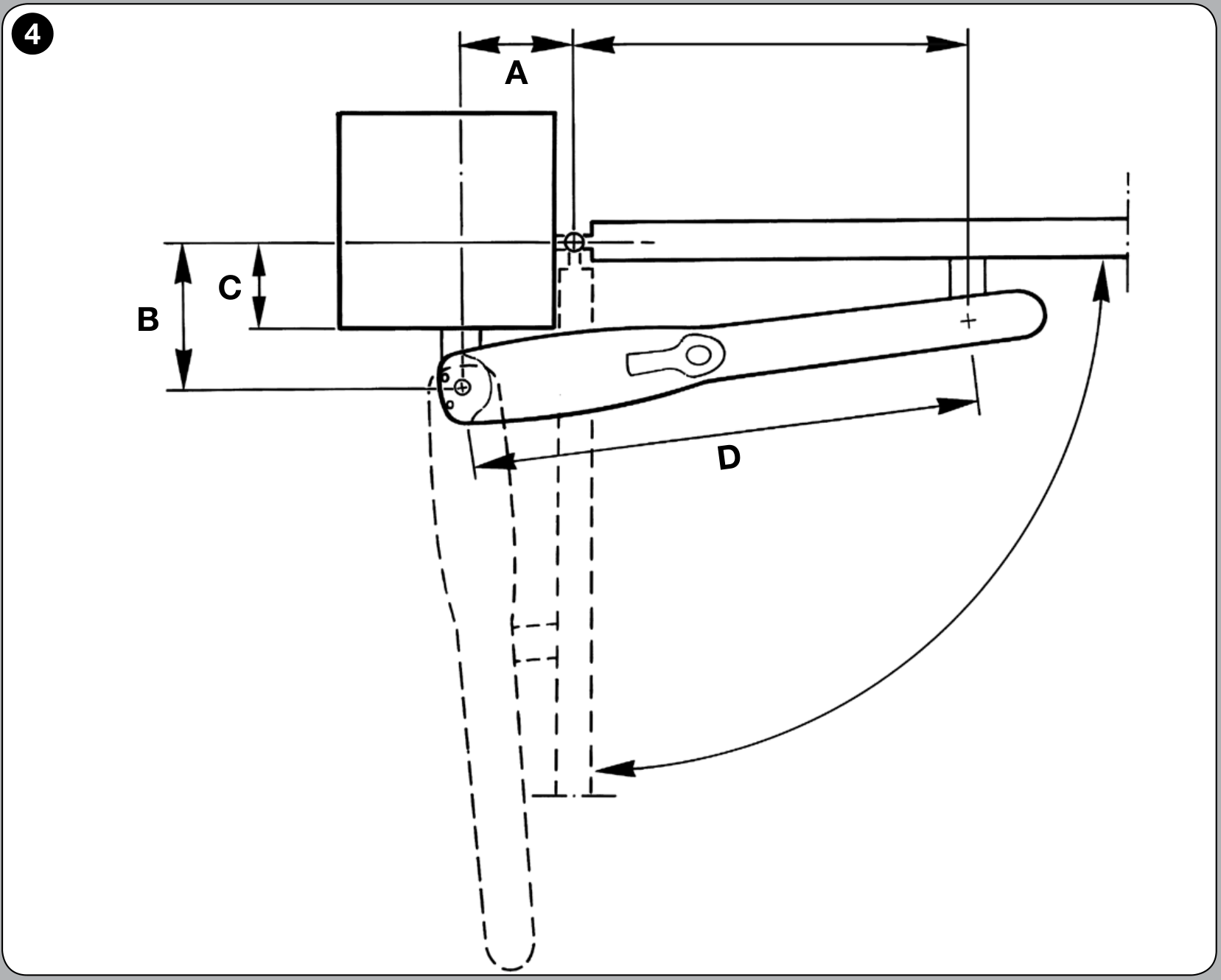

Tālāk redzamais plānskats ir 4. attēls no NICE Wingo rokasgrāmatas. Izmantojiet to kopā ar sava modeļa diagrammu: WG2024 un WG3524 montāžas diagrammas atšķiras. Zīmējumā attēlota atvēršana uz iekšu; tā izmērus nedrīkst izmantot Toona vai HOPP piedziņām.
Nepārtraukta līnija apzīmē aizvērtus vārtus, bet pārtraukta līnija — atvērtu stāvokli. Noklikšķiniet, lai palielinātu zīmējumu.
| Izmērs | Ko un starp kuriem punktiem mērīt plānskatā |
|---|---|
| C | Perpendikulāri no eņģes ass līdz staba virsmai, pie kuras stiprina aizmugurējo kronšteinu. Attēlā tā ir staba apakšējā mala. Ņemiet vērā gatavo apšuvumu. |
| A | Aizvērtās vērtnes virzienā no eņģes ass līdz piedziņas aizmugurējās tapas centra perpendikulārajai projekcijai. Attēlā tas ir horizontālais izmērs virs staba. |
| B | Perpendikulāri aizvērtai vērtnei, starp eņģes asi un piedziņas aizmugurējās tapas centru. Attēlā tas ir vertikālais izmērs kreisajā pusē. |
Mēriet līdz asu centriem, nevis līdz motora malai. Palīdzēs leņķmērs vai skicē novilktas palīglīnijas taisnā leņķī. Slīpais attālums tieši starp eņģi un aizmugurējo tapu nav ne A, ne B.
No izmērītā C līdz kronšteina novietojumam

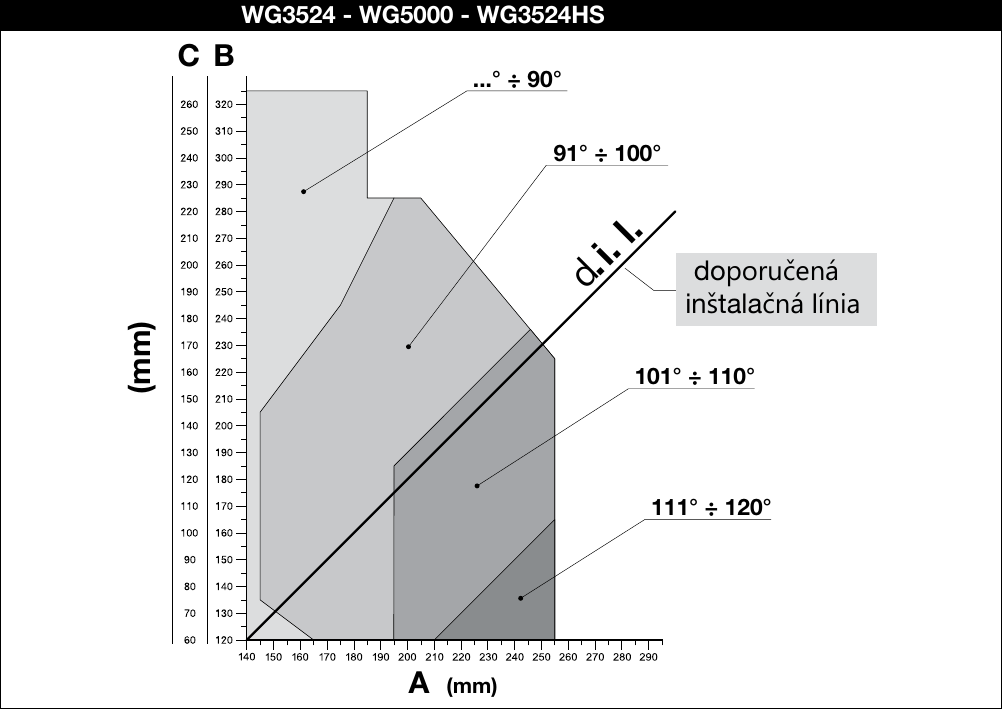

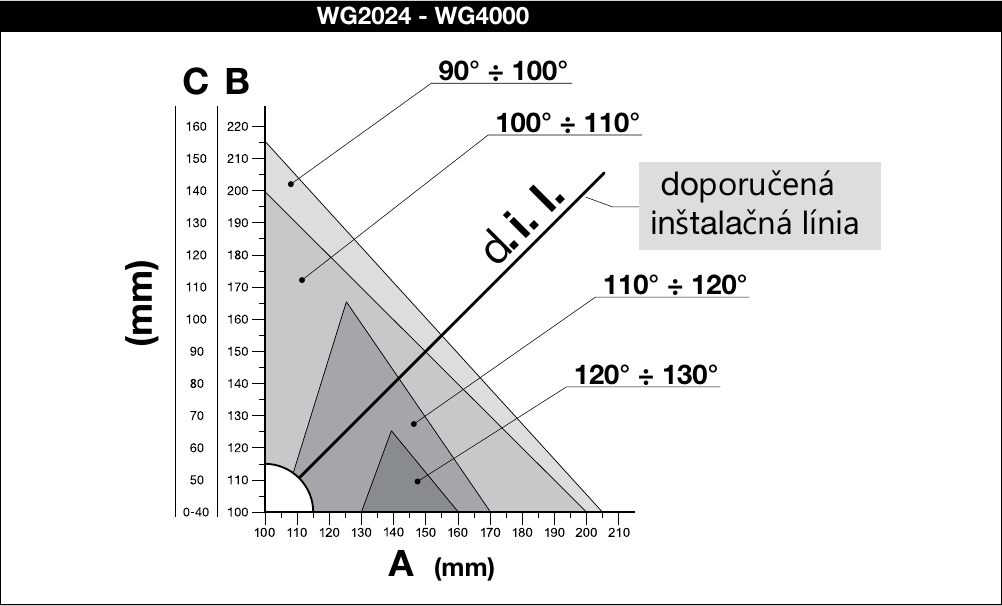

- Izvēlieties sava modeļa diagrammu. Kreisajā pusē atrodiet izmērīto C vērtību. Tajā pašā augstumā nolasiet B vērtību; diagrammas horizontālā ass apzīmē A.
- Ņemiet vērā nepieciešamo leņķi. Horizontāla līnija no C krustosies ar ieteicamo uzstādīšanas līniju d.i.l. No krustpunkta virzienā uz leju nolasiet A vērtību. Pārbaudiet, kurā leņķa diapazonā atrodas punkts.
- Pārnesiet mērījumus uz stabu un pārbaudiet tos. Kronšteins jānovieto tā, lai aizmugurējās tapas centrs atrastos izvēlētajās A un B pozīcijās. Ja nepieciešamo leņķi nevar iegūt, pielāgojiet novietojumu diagrammā atļautajā zonā; saskaņā ar rokasgrāmatu A un B izmēriem jābūt līdzīgiem.
- Nosakiet priekšējā kronšteina novietojumu. Attiecīgajam modelim izvēlieties tā novietojumu D/E tabulā Nr. 1, kas atrodama Wingo rokasgrāmatā. Pēc tam pārbaudiet noteikto augstuma starpību starp kronšteiniem, pilnu gājienu, netraucētu kustību un piekļuvi atbloķēšanas atslēgai.
Noklikšķiniet, lai palielinātu diagrammu. Šīs montāžas diagrammas nosaka kronšteinu novietojumu; tās neaizstāj atsevišķo vērtnes garuma un svara diagrammu.
Montāžas diagrammas Wingo rokasgrāmatā (PDF)
Ja kronšteinu nav iespējams novietot atbilstoši diagrammai, nepārvietojiet tapu uz tuvāko ērtāko vietu. Pārbaudiet, vai der pagarinātais NICE PLA6 kronšteins, tā pielāgošana saskaņā ar rokasgrāmatu vai cita veida piedziņa. Priekšējam kronšteinam spēks jānovada rāmī vai pastiprinājumā, nevis tikai plānā lamelē. Kopīgi izvērtējiet galīgo novietojumu un stiprinājumu.
Wingo atvēršanai uz āru
Atverot uz āru, kronšteini tiek izvietoti citādi. Wingo rokasgrāmatā risinājumam, kas attēlots 7. attēlā ir norādīts pagarinātais PLA6 kronšteins. Izmantojiet attiecīgo zīmējumu un tabulu, pārbaudiet brīvu caurbraukšanu un visu motora kustības diapazonu. Iepriekš redzamais 4. attēls nav veidne montāžai pretējā virzienā.
HOPP svirai nepieciešama vieta
Šeit HOPP piedziņai aplūkojam atvēršanu uz iekšu. Izmēriet vietu piedziņas korpusam un sviras kustībai atbilstoši HOPP montāžas rasējumam. Zīmējumā norādītajā virzienā nepieciešams vismaz 400 mm brīvas vietas; šis izmērs nenorāda staba platumu. Pārbaudiet visu sviras kustības trajektoriju, eņģes novietojumu un stingru kronšteinu stiprinājumu.

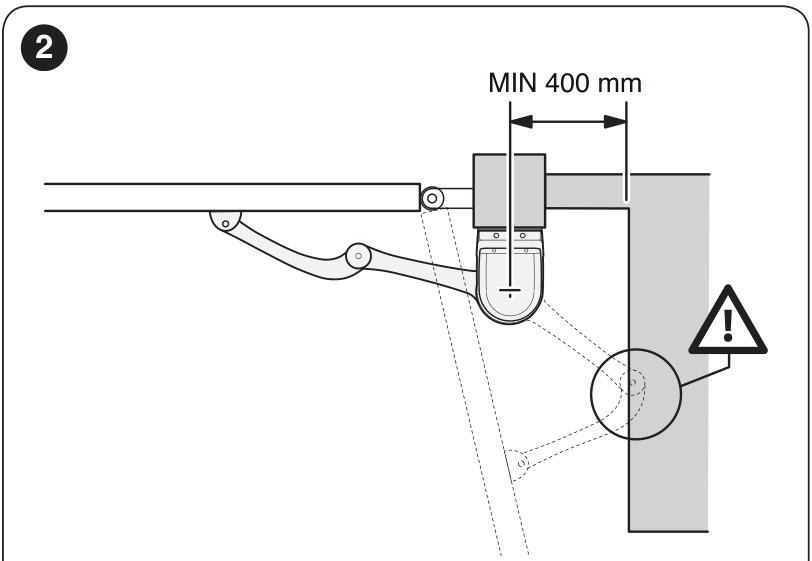

HOPP piedziņai atstājiet vismaz 400 mm brīvas vietas attēlā norādītajā virzienā. Noklikšķiniet, lai palielinātu.
Piemērs: eņģe atrodas dziļi mūrētā stabā
Plats stabs vēl nenosaka, kāds piedziņas mehānisms tam ir piemērots. To nosaka eņģes, aizmugurējā kronšteina novietojums un brīvā vieta piedziņas korpusa vai sviras kustībai.
- Izmēriet attālumus atbilstoši izvēlētā lineārā piedziņas mehānisma rasējumam. Ja kronšteins neiekļaujas grafikā norādītajā pieļaujamajā diapazonā, nepārvietojiet to tikai tāpēc, lai to varētu pieskrūvēt.
- Pārbaudiet, vai šim modelim paredzēts pagarināts kronšteins, vai arī izvēlieties piedziņas mehānismu ar šarnīrveida sviru. HOPP gadījumā pārbaudiet visu sviras kustības ceļu uz iekšpusi; risinājumam vajadzīga gan brīva vieta, gan stingrs pamats.
- Fotoattēlā atzīmējiet apšuvuma malu, eņģes asi un nesošā kodola atrašanās vietu. Kronšteins jānostiprina nesošajā daļā, ievērojot piemērotu attālumu starp enkuriem un malām.
Saistītās detaļas un norādes: Wingo ģeometrija, HOPP ģeometrija, Stabs un stiprināšana.
Pazemes piedziņa: ass un ūdens novadīšana
Korpusa novietojumu un izmērus nosakiet pirms betonēšanas, ņemot vērā konkrēto piedziņu. Tās izejas asij jāsakrīt ar augšējās eņģes asi. Pirms pasūtīšanas pārbaudiet, kur tiks novadīts ūdens no korpusa un kā varēsiet piekļūt vākam un atbloķēšanas mehānismam. M-Fab gadījumā pārbaudiet arī ieteikumu par elektrisko slēdzeni atkarībā no vārtu vērtnes platuma.
S-Fab SFAB2024 ir versija bez enkodera, kas paredzēta MC424 saimei. SFAB2124 ir enkoders un darbojas ar MC824H; šie apzīmējumi nav savstarpēji aizvietojami. M-Fab MFAB3024 darbojas ar 24 V, savukārt MFAB3000 — ar 230 V.
Sagatavojiet kabeļu instalāciju pirms bruģēšanas un betonēšanas
Kabeļu instalācijas izvēle sākas ar motoru un konkrēto vadības bloku. 230 V barošanas pievads vadības blokam un motora spriegums ir divas atšķirīgas lietas. Pašreizējā Wingo komplektā WG2024/WG3524 ar MC424LR30 motori darbojas ar 24 V līdzstrāvu. HOPP HO7124 vadības bloks atrodas galvenajā piedziņā; HO7224 ir otrais motors.
| Trase / elements | Kas jāsagatavo |
|---|---|
| Barošana | Atsevišķi projektēts barošanas pievads, aizsardzības ierīces un barošanas atvienošana. Elektroinstalāciju ierīko kvalificēts speciālists. |
| Abas piedziņas | Eja starp stabiem un izvadi pie kronšteiniem. Dzīslu skaitu un šķērsgriezumu nosaka motors un vadības bloks. |
| Fotoelementi | Trases abās pusēs un, ja nepieciešams, citās vietās atbilstoši riska novērtējumam. Releja tipa EPM un BlueBUS tipa EPMB nav savstarpēji elektriski aizvietojami. |
| Signāllampa un antena | Izvads labi redzamā vietā. Lampas spriegumu nosaka konkrētā vadības bloka izeja. |
| Slēdzene, drošības malas, vadība | Rezerves aizsargcaurules un pieejamas savienojumu vietas. Konkrēto saskarni un barošanu apraksta vadības bloka rokasgrāmata. |
Piemērs: bruģis vēl nav ieklāts
Vispirms nosakiet vadības bloka, abu motoru, fotoelementu un vadības ierīču atrašanās vietas. Gatavot caurvadu zem iebrauktuves tagad ir vieglāk, nekā vēlāk no jauna demontēt bruģi. HOPP vadības bloks atrodas galvenajā piedziņā, tāpēc vadu trases nedrīkst pārņemt no komplekta ar atsevišķu skapi.

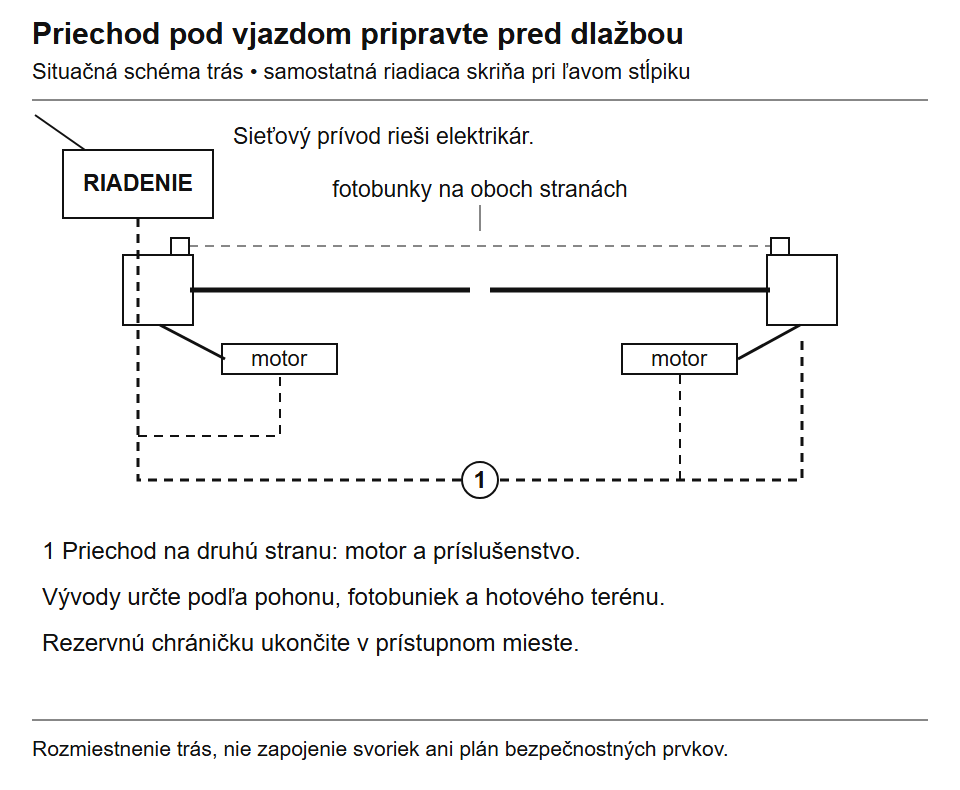

Shēmā parādīta būvniecības darbu sagatavošana. Aizsargcauruļu skaitu, vadu atdalīšanu un izmērus nosaka elektroinstalācijas projekts atbilstoši konkrētajam komplektam. Noklikšķiniet, lai palielinātu.
- Pirms rakšanas: skicē iezīmējiet bruģa gatavo augstumu, precīzas izvadu vietas un citus elementus, piemēram, tastatūru vai elektrisko slēdzeni.
- Pirms nosegšanas: pārbaudiet, vai aizsargcaurules nav aizsprostotas, ievietojiet ievilkšanas auklu un nofotografējiet trases, norādot attālumus no nekustīgiem atskaites punktiem.
- Nākotnes papildinājumiem: apsveriet iespēju ierīkot rezerves aizsargcauruli. Tās galiem jābūt pieejamiem un aizsargātiem pret netīrumiem un ūdeni.
Tīkla barošanas pievadu, aizsardzības ierīces un vadu ieguldīšanu uzticiet elektriķim. Spailes un polaritāti pievieno atbilstoši precīzajam vadības plates un piederumu modelim; izvietojuma shēma to neaizstāj.
MC424LR30 kabeļu instalācijas piemērs
Tālāk norādītie šķērsgriezumi un garumi attiecas uz Wingo komplektu ar vadības bloku MC424LR30. Izmantojot citu vadības plati, skatiet tās lietošanas instrukciju. Elektriķis izvērtē garākas trases, sprieguma kritumu, kabeļa veidu un ieguldīšanas apstākļus.
| Savienojums | Tabulā norādītais kabeļa veids | Maksimāli |
|---|---|---|
| Pievads vadības blokam | 3 × 1,5 mm² | 30 m |
| Motors M1 / motors M2 | Katram motoram: 3 × 1,5 mm² | 10 m |
| Signāllampa | 2 × 1 mm² | 10 m |
| Antena | Ekranēts RG58 kabelis | 20 m; ieteicams mazāk par 3 m |
Skatiet MC424LR30 savienojumu shēmu tostarp fotoelementu savienojumus. Vienas vērtnes vārtiem motora izeja M1 netiek izmantota; izmantojot citu vadības bloku, rīkojieties saskaņā ar tā savienojumu shēmu.
Pirms bruģa ieklāšanas nosakiet arī tastatūras, atslēgas slēdža vai mobilās vadības ierīces atrašanās vietu. Slēdzenei, sensoriem un vadības ierīcēm var būt vajadzīga atsevišķa trase un cita barošana.
Kur jāpārbauda iespiešanas risks
Drošību nodrošina visa sistēma: vārtu forma, apkārtne, piedziņa, vadības bloks un pareizi iestatījumi. Fotoelements uzrauga tikai savu staru. Tas var nenoteikt cilvēku pie eņģes vai telpā starp atvērtu vērtni un nekustīgu žogu.

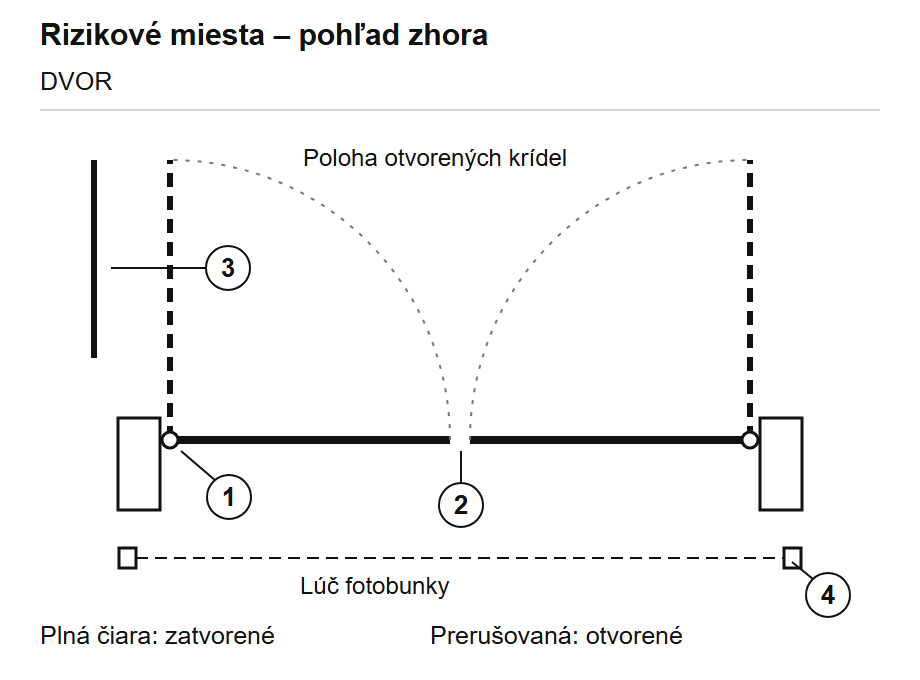

Nepārtraukta līnija: aizvērtā pozīcija. Pārtraukta līnija: to pašu vērtņu atvērtā pozīcija. Shēmā atzīmētas pārbaudes vietas, nevis noteikti drošības attālumi.
| Vieta | Kas jāpārbauda izmēģinājumā |
|---|---|
| 1. Pie eņģes un staba | Vai kustības laikā sprauga neaizveras tā, ka tajā var iespiest roku vai kāju. |
| 2. Starp vārtu vērtnēm | Kustību secību, pārlaidumu un gala pozīciju pie vidējā atdures elementa. |
| 3. Pie nekustīga šķēršļa | Visu atvērtās vērtnes kustības loku attiecībā pret žogu, sienu, automašīnu un ietvi. |
| 4. Iebrauktuvē | Fotoelementu novietojumu, vadības bloka reakciju un zonas ārpus to stara darbības lauka. |
Izvēlieties aizsardzību atbilstoši faktiskajām spraugām un vārtu kustībai: pārsegus, drošības malas, piemērotus sensorus vai spēka ierobežojumu. Automatizācijas nodošanu ekspluatācijā uzticiet kvalificētam uzstādītājam. Ja aizsardzībā tiek izmantots spēka ierobežojums, tā efektivitāte jāpārbauda ar atbilstošu mērinstrumentu saskaņā ar spēkā esošajām prasībām un instrukciju. Pārbaude ar roku vai tikai fotoelementu uzstādīšana neaizstāj šo pārbaudi.
Uzstādīšana un pirmās pārbaudes
- Pārliecinieties, ka vārti ar roku kustas vienmērīgi, eņģes ir stingri nostiprinātas un atdures darbojas.
- Pirms urbšanas vai metināšanas pārbaudiet attālumus un gājienu precīzā piedziņas modeļa instrukcijā, tostarp kronšteina novietojumu, vārtiem atveroties uz āru.
- Pievienojiet motorus, drošības elementus un vadības ierīces saskaņā ar faktiski piegādātā vadības bloka shēmu. Pieslēgumu elektrotīklam drīkst veikt tikai kvalificēts speciālists.
- Iestatiet kustības virzienu, vērtņu secību, kustības ceļu, spēku un drošības ieeju reakciju atbilstoši instrukcijai.
- Veiciet atkārtotus darba ciklus un pārbaudiet drošības funkcijas, manuālo atbloķēšanu un darbību pēc strāvas padeves pārtraukuma.
Ja vērtne ķeras vai vēja laikā apstājas, pārbaudiet mehānismu, pildījumu un izvēlētā modeļa piemērotību. Vienkārša spēka palielināšana neaizstāj problēmas cēloņa novēršanu.
Biežāk uzdotie jautājumi pirms pasūtīšanas
Vai esošajiem vārtiem var uzstādīt piedziņu?
Jā, ja vārti ir piemēroti automatizācijai. Pārbaudiet, vai vārti viegli atveras un aizveras ar roku, vai eņģes un rāmis ir izturīgi, pēc tam atzīmējiet vietas kronšteinu montāžai. Ja vērtne ķeras, nosēžas vai sagriežas, vispirms salabojiet mehānismu.
Vai piedziņu var uzstādīt vēlāk?
Jā. Tomēr jau būvniecības laikā izvēlieties piemērotu tipu un pārbaudiet tā montāžas izmērus. Sagatavojiet stingrus stiprinājuma punktus kronšteiniem un aizsargcaurules motoriem un piederumiem. Pazemes piedziņas gadījumā jau iepriekš jāparedz arī korpusi un ūdens novadīšana.
Kā atvērt vārtus elektroapgādes pārtraukuma gadījumā?
Saskaņā ar instrukciju atbloķējiet piedziņu ar atslēgu un atveriet vārtus ar roku; ja tiem ir slēdzene, atslēdziet arī to. Iepriekš pārbaudiet, vai varat piekļūt atbloķēšanas mehānismam, īpaši tad, ja nav atsevišķu vārtiņu. Šādai iebrauktuvei izvēlieties avārijas piekļuves veidu vēl pirms montāžas.
Ja vārti ir vienīgā ieeja īpašumā: jau pirms pirkuma noskaidrojiet, kā elektroapgādes pārtraukuma gadījumā varēsiet piekļūt gan motora, gan slēdzenes atbloķēšanas mehānismam. Atslēga, kas glabājas mājās, nepalīdzēs, ja paliksiet ārpusē. Apsveriet otru ieeju vai konkrētajai sistēmai apstiprinātu ārēju atbloķēšanu; atbalstītajam akumulatora rezerves barošanas avotam ir ierobežota kapacitāte.
Akumulatora rezerves barošana ir iespējama tikai tādā komplektā, kas to atbalsta. Ja ir elektriskā slēdzene, pārbaudiet arī tās stāvokli pēc elektroapgādes pārtraukuma. Automātiska aizbīdņa atbloķēšana pati par sevi neatbloķēs iestrēgušu piedziņu.
Apkope un biežākās problēmas
| Pazīme | Kas jāpārbauda vispirms |
|---|---|
| Vārtu vērtne nosēdusies | Eņģes un to nostiprinājums, enkurojums, rāmja deformācija un staba kustība. |
| Ķeras tikai daļā no kustības ceļa | Reljefs un šķēršļi, eņģu asu koaksialitāte un kronšteinu ģeometrija. |
| Vējā apstājas | Aizpildījums un vējš, piedziņas piemērotība un mehāniskais stāvoklis. Lielāks spēks pats par sevi problēmu neatrisinās. |
| Aizveroties vārtu vērtnes saduras | Vērtņu aizvēršanās secība |
| Ūdens pazemes korpusā | Ūdens novadīšana, notekas caurlaidība un korpusa stāvoklis. |
| Vārti nereaģē | Barošanas stāvoklis, indikācija un diagnostika atbilstoši precīzam vadības bloka modelim. Drošības ieejas joprojām ir daļa no elektriskā pieslēguma. |
Regulāri pārbaudot stiprinājumus, eņģes, atdures, koroziju, brīvu kustību, aizsargelementus un atbloķēšanas mehānismu, vārti būs labā tehniskā stāvoklī. Pārbaudes intervāls ir atkarīgs no ražotāja ieteikumiem un lietošanas intensitātes. Apkope jāveic, atvienojot barošanu, tostarp rezerves barošanu, un nostiprinot vārtu vērtnes; eļļošanas veids jāpielāgo konkrētajai furnitūrai.
Palīdzēsim izvēlēties komplektu jūsu iebrauktuvei
Nosūtiet katras vērtnes garumu un aptuveno svaru, aizpildījuma veidu, eņģes asi attiecībā pret stabu, vēlamo atvēruma leņķi un vietas fotogrāfijas. Palīdzēsim izvēlēties piedziņu un piederumus; atbilstību apstiprina precīzā modeļa montāžas shēma un uzstādīšanas nosacījumi.
