Komponenti piekaramajiem vārtiem

Piekaramo vārtu komponentu izmantošana

Komponenti veido risinājumu piekaramajiem bīdāmajiem vārtiem. Lai mehānismu varētu piestiprināt, nepieciešama pietiekami nestspējīga virsma (griesti, siena, sija u. c.).

Piekaramie vārti

Ir vairāki iemesli, kāpēc vārtus izvēlēties piekārt, nevis uzstādīt uz sliedes vai pašnesošas pamatnes:

nelīdzens reljefs
nepieciešamība izvairīties no šķēršļa, ko rada sliede
vārti jāuzstāda paaugstinājumā
nepietiek vietas pašnesošo vārtu atvēršanai

Citas piekaramās sistēmas izmantošanas iespējas

Piekaramo sistēmu, protams, var izmantot arī citām konstrukcijām. Šis risinājums ir piemērots visur, kur priekšmeti jāpārvieto virs zemes vai grīdas:

piekaramās durvis, starpsienas, aizslietņi, saules aizsargi – visur, kur nepieciešams ietaupīt vietu salīdzinājumā ar veramām durvīm un nodrošināt vienkāršu montāžu, ko varat veikt pašu spēkiem
celtņu sliežu ceļi un manipulatori – šo sistēmu var izmantot arī kā vienkāršu konveijeru vai celtņa sliežu ceļu priekšmetu pārvietošanai garāžā, noliktavā vai ražošanas telpās

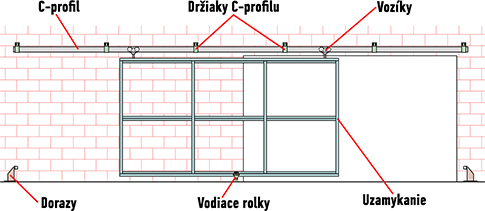

Piekaramās sistēmas komponenti

Piekaramās konstrukcijas mehānismu veido šādas galvenās daļas:
Nesošā daļa	- C-profils tiek piestiprināts pie griestiem, sijas vai sienas. - piekaramie ratiņi pārvietojas pa C-profilu, un to apakšdaļai ir piestiprināti piekaramie vārti - C-profila stiprinājumi ar kuru palīdzību varat nostiprināt C-profilu
Vadotnes daļa	- vadotnes rullīši pasargā vārtus no sānu kustības - atduri ierobežo vārtu bīdīšanas galējos stāvokļus
Papildu piederumi	- slēdzenes piekaramo vārtu nostiprināšanai - rokturi ērtai vadībai ar rokām

Stiprināšana pie būvkonstrukcijas

Sistēmas stiprināšanai pie būvkonstrukcijas piedāvājam šādus stiprināšanas variantus:

Horizontāla virsma vai sija	Vertikāla virsma vai stabs

Abos gadījumos stiprinājumus var nostiprināt ar skrūvēm, ķīmiskajiem un mehāniskajiem enkuriem vai piemetinot. Tomēr ir svarīgi pārliecināties, ka konstrukcijas elementam, pie kura stiprināt, ir pietiekama nestspēja, ņemot vērā paredzamo vārtu svaru. Tas pats attiecas uz attālumiem starp stiprinājumiem — tiem nevajadzētu atrasties pārāk tālu vienam no otra. Tas nozīmē, ka ratiņu kustības laikā nesošais C-profils nedrīkst ieliekties.

Lai vārti pārvietotos vienmērīgi un stabili, tie jānostiprina pret sānu svārstībām. Šim nolūkam piedāvājam vairākus vadotņu rullīšu variantus, kurus var izmantot dažādos veidos vai atbilstoši kombinēt.

Vārtu fiksēšanai apakšdaļā var izvēlēties vienu no diviem pamata vadīšanas veidiem:

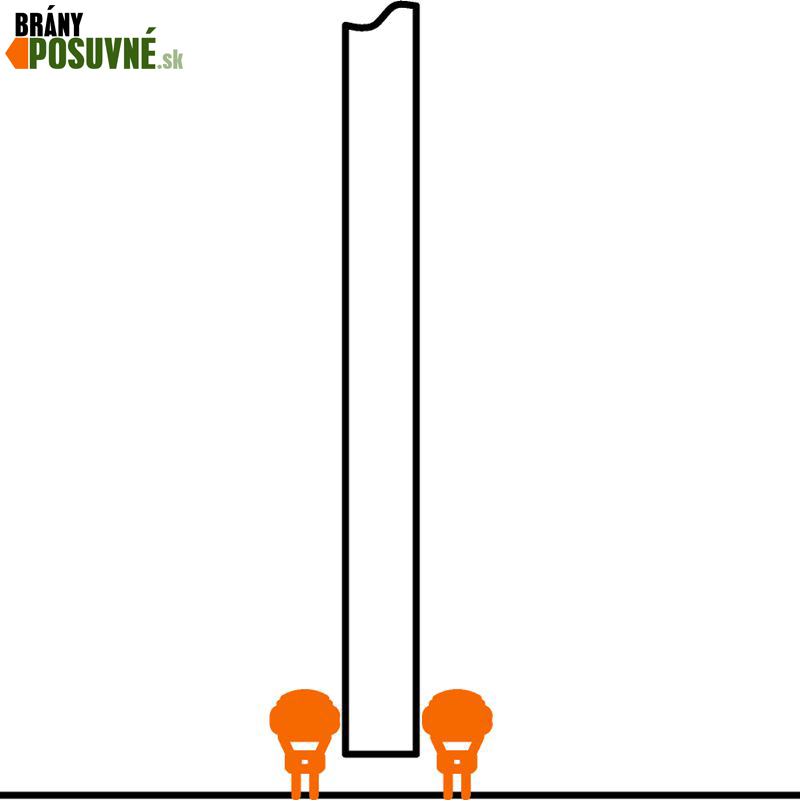

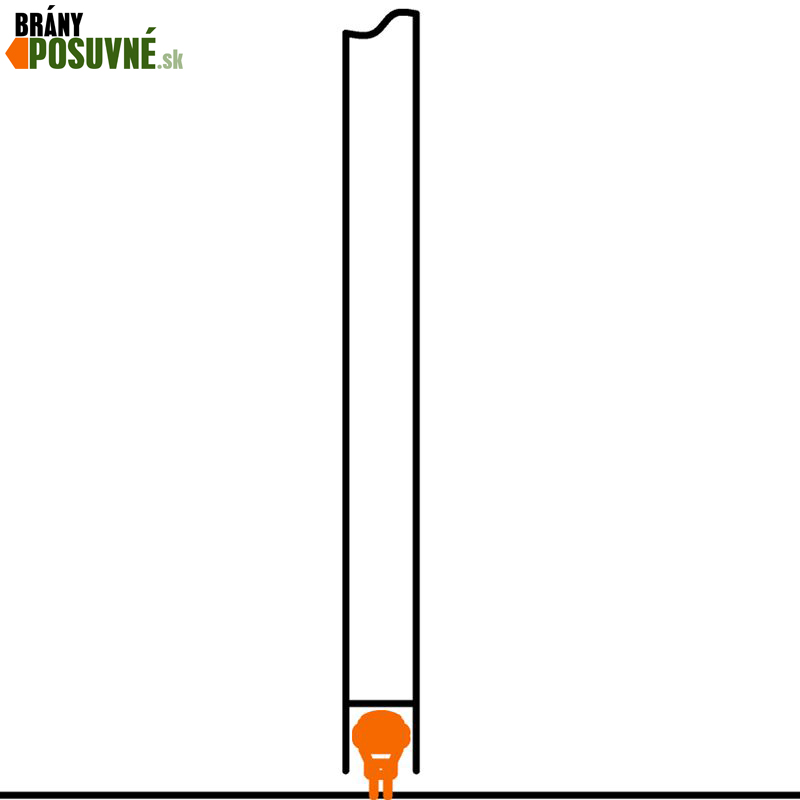

Vadotnes rullīši abās vārtu pusēs	C-profilā ievietoti vadotnes rullīši

C-profila un ratiņu izvēle

Lai piekaramā sistēma darbotos pareizi, jāizvēlas atbilstoša izmēra C-profils un tam piemēroti ratiņi. Izvēloties, noteicošie faktori ir vārtu izmēri un svars. Ja tiek ievēroti optimāli attālumi starp C-profila stiprinājumiem, visas sistēmas nestspēju noteiks nevis C-profils, bet gan piekaramie ratiņi. Tāpēc to izvietojums un paredzamā slodze jāizvērtē jau iepriekš.

Ratiņu izvēlei var izmantot šo ratiņu nestspējas tabulu:

Atsevišķu ratiņu nestspēja
Ratiņi	mazie		vidējie		lielie
Rullīšu skaits	2	4	2	4	2	4
Nestspēja	30 kg	50 kg	100 kg	250 kg	175 kg	Izmantojot vieniem vārtiem vairāk ratiņu, ne vienmēr samazinās slodze, kas gulstas uz katriem ratiņiem.

Izmantojot vieniem vārtiem vairāk ratiņu, ne vienmēr samazinās slodze, kas gulstas uz katriem ratiņiem. Uzskatāmībai piedāvājam shēmas, kurās redzams slodzes sadalījums, izmantojot divus, trīs un četrus ratiņus:

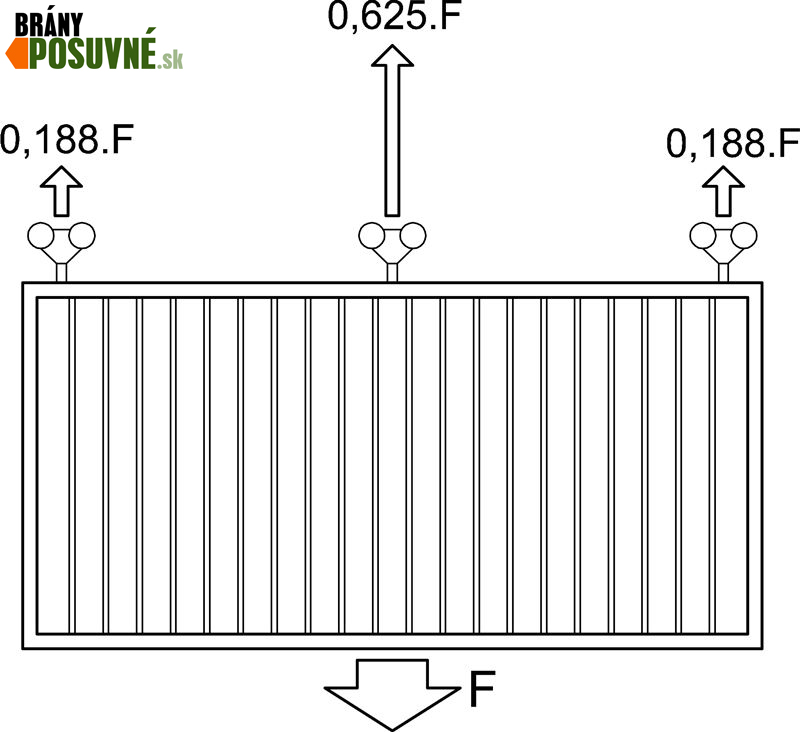

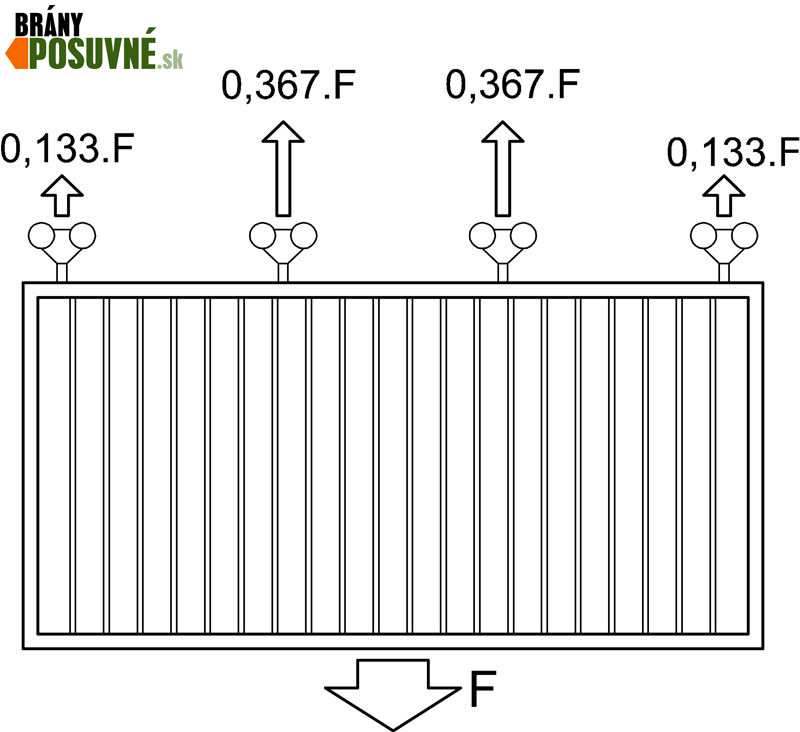

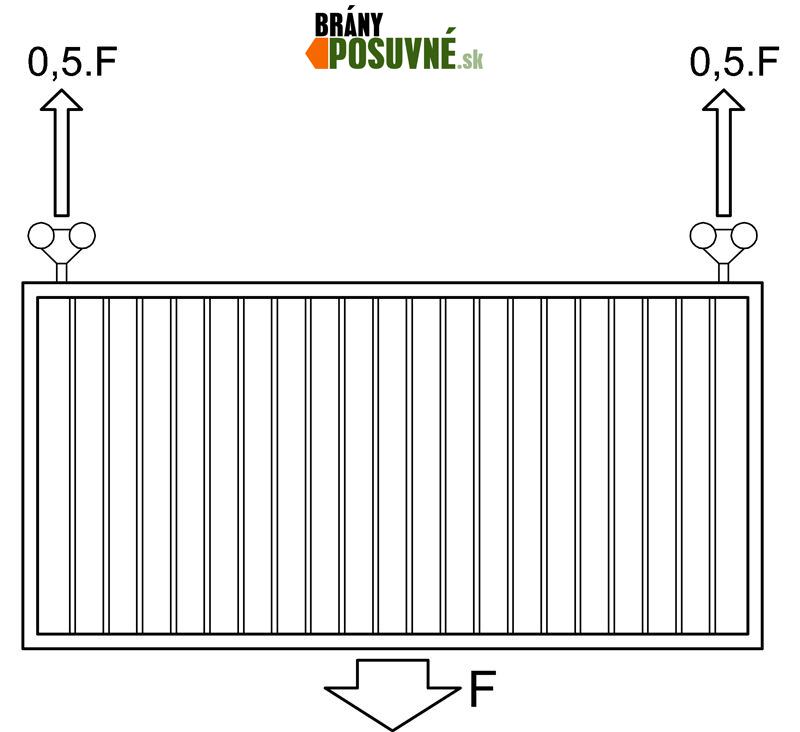

Slodze, izmantojot divus ratiņus	Slodze, izmantojot trīs ratiņus	Slodze, izmantojot četrus ratiņus

(Piemērs skaidri parāda, ka, izmantojot trīs ratiņus, slodze uz katriem ratiņiem ir lielāka nekā tad, ja izmanto divus ratiņus.)

Nezināt, kuri komponenti būs nepieciešami piekaramajiem vārtiem? Mūsu piekaramo bīdāmo vārtu rokasgrāmata palīdzēs izvēlēties C-profilu, ratiņus, stiprinājumus, vadotnes un citus piederumus.
