Bieži risināmas situācijas, izbūvējot bīdāmos vārtus
Pašnesošos bīdāmos vārtus uzstādiet pašu spēkiem
Cienījamie klienti, mēs augstu vērtējam jūsu uzticību, ko apliecināt ar saviem pirkumiem. Veikals tika izveidots, lai ieteiktu un piegādātu piemērotus izstrādājumus bīdāmo vārtu būvniecībai, tāpēc esam sagatavojuši jums šīs instrukcijas un regulāri papildinām tās, ņemot vērā jūsu ierosinājumus.
Lapas saturs
1. Pašnesošo vārtu komplektējošo detaļu izvēle
- Universālie komplekti
- C profila izvēle
- Nesošo ratiņu izvēle
- »» Ratiņu stiprināšana pie betona pamata
- »» Betona pamata izmēri
- Vārtu vadotņu izvēle
- Vārtu piedziņas izvēle
»» NICE piedziņu rokasgrāmatas - Pašnesošo vārtu konstrukcija
- Teleskopiskie pašnesošie vārti
2. Biežāk uzdotie jautājumi un atbildes:
1. Vai pašnesošos vārtus var uzstādīt slīpumā?
2. Vai ratiņi vai C profila iekšpuse jāieeļļo, lai vārti darbotos vienmērīgāk?
3. Kāpēc izvēlēties pašnesošos vārtus? Kādas ir to priekšrocības?
4. Kāpēc iesakāt ratiņus ar šūpošanās un regulēšanas iespēju? Kam tas paredzēts?
5. Kuras detaļas klienti visbiežāk iegādājas papildus KOMPLEKTAM?
6. Kāds būs pašnesošo vārtu attālums no zemes?
7. Kur pie vārtiem piestiprināt zobstieni?
8. Kādā augstumā uzstādīt NICE piedziņu?
9. Kādu kvadrātcauruli izmantot pašnesošo vārtu konstrukcijai?
10. Kādus kabeļus izmantot NICE piedziņas barošanai?
3. Pašnesošo vārtu galveno detaļu apraksts
| Ratiņi ar gultņu rullīšiem | Gala uztvērējs | Elektromehāniskā piedziņa |
| C profils | Augšējā/sānu vadotne | Tālvadības pults |
| Apakšējais gala rullītis | Profila noslēguzgalis | Fotoelementi |
Pašnesošo vārtu komplektējošo detaļu izvēle
Universālie komplekti
Lai atvieglotu izvēli, esam izveidojuši Pašnesošo vārtu detaļu KOMPLEKTI.
Pēc pieprasījuma pielāgosim KOMPLEKTA sastāvu. Ja jums ir īpašas vēlmes vai vēlaties konsultēties, rakstiet uz [email protected].
Piezīme: caurbrauktuves platums ir attālums starp stabiem, kas paliek brīvs, kad vārti ir atbīdīti.
C profila izvēle
C profilu izvēlas atbilstoši vārtu vērtnes kopējam svaram un garumam, caurbrauktuves platumam, rāmja konstrukcijai, aizpildījuma veidam un vēja slodzei. Tālāk norādītie sliekšņi ir orientējoši:
- vārtiem, kuru svars nepārsniedz 400 kg un caurbrauktuves platums nepārsniedz 4,5 m: C profils 70x70x4 mm
- vārtiem, kuru svars pārsniedz 400 kg un caurbrauktuves platums pārsniedz 4,5 m: C profils 80x80x5 mm
Šīs vērtības ir orientējošas. Ja pārsniegts tikai viens no sliekšņiem, piemēram, vārti sver mazāk par 400 kg, bet caurbrauktuve ir platāka par 4,5 m, izvēle jāpārbauda, ņemot vērā visu konstrukcijas projektu. Kopējo nestspēju ietekmē arī virs C profila esošais stiprinājuma profils, pārējie rāmja materiāli, aizpildījums un vietējie vēja apstākļi.
Piemērs:
Standarta izmēra pašnesošiem vārtiem ar 400 cm platu brīvo caurbrauktuvi un 150 cm augstumu, izmantojot C profilu 70 × 70 × 4 mm, stiprinājuma profilu 80 × 40 × 2 mm un visu pārējo konstrukciju tērauda vārtiem, kas izgatavoti no 60 × 40 × 2 mm materiāla, ir šādi rādītāji:
| Vārtu svars (bez dekoratīvā aizpildījuma): | aptuveni 120 kg |
| Slodze uz 1 m: | 0,9 kN/m (90kg/1m) |
| Spiedes/stiepes reakcijas: | 18,49 kN / 10,81 kN |
| Kopējā nestspēja: | 480 kg |
Šajā piemērā pietiek ar C profilu 70 × 70 × 4 mm un atbilstošiem ratiņiem ar pieciem gultņu rullīšiem, t. i., komplektā iekļautās detaļas SADA-01 vai SADA-03-RBS. Pašas konstrukcijas svars ir aptuveni 120 kg; atlikusī rezerve aizpildījumam ir aptuvena, un pirms izgatavošanas tā jāpārbauda atbilstoši konkrētajam projektam.
Rakstiet mums: mēs pārbaudīsim jūsu vārtu parametrus un ieteiksim piemērotas komponentes. E-pasts: [email protected].
Pilns C profilu piedāvājums
 Melni C profili |
 Cinkoti C profili |
 Nerūsējošā tērauda C profili |
Visi C profilu izmēri un veidi »
Atbalsta ratiņu izvēle
- vārtu ailes platumam līdz 2,8 m: ratiņi ar 3 gultņu rullīšiem
- vārtu ailes platumam līdz 4,5 m: ratiņi ar 5 gultņu rullīšiem
- vārtu ailes platumam līdz 6,5 m: ratiņi ar 8 gultņu rullīšiem
Populārākie ratiņu veidi
 Ratiņi ar 3 rullīšiem |
 Ratiņi ar 5 rullīšiem |
 Ratiņi ar 8 rullīšiem |
Visu veidu bīdāmo vārtu ratiņi »
Šis iedalījums ir aptuvens un paredzēts standarta vārtiem. Ratiņu piemērotība jāizvērtē, ņemot vērā vārtu svaru, vērtnes kopējo garumu, aizpildījuma veidu un vēja slodzi. Ja neesat pārliecināts par izvēli, sazinieties ar mums.
Atbalsta ratiņu stiprināšana pie betona pamata
Atbalsta ratiņus var:
- piestiprināt pie vītņstieņiem iebetonētiem tieši pamatā
- piestiprināt pie vītņstieņiem jau sacietējušā betona pamatā izmantojot ķīmisko enkuru
- piestiprināt ar tērauda dībeļiem pie jau sacietējuša betona pamata
Detalizētu informāciju par bīdāmo vārtu nostiprināšanu uzzināsiet ŠEIT. Arī par betona pamata izmēriem labprāt sniegsim padomu.
Pašnesošo vārtu betona pamata izmēri

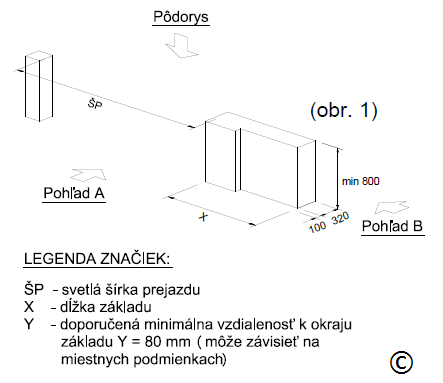

Detalizētus betona pamata izmērus dažāda izmēra pašnesošajiem vārtiem atradīsiet ŠEIT: betona pamata izmēri.
Atcerieties:
- pamatam jāsniedzas līdz vietējiem apstākļiem noteiktajam nesasalšanas dziļumam; konkrētais dziļums dažādos reģionos var atšķirties,
- pirms betonēšanas jāparedz elektroapgādes pievads un piedziņas kabeļu instalācija. Pat ja plānojat vārtus darbināt manuāli, ieteicams iepriekš ierīkot aizsargcaurules. Pēc tam varēsiet piedziņu uzstādīt jebkurā laikā nākotnē.
Izmēra „X” aprakstu un detalizētāku informāciju atradīsiet ŠEIT: betona pamata izmēri.
Vārtu vadotņu izvēle
Augšējā vadotne ir piemērota, ja vārtu aizpildījums nesniedzas pāri vārtu rāmim. To piestiprina pie esošā žoga vai atsevišķa izlīdzinošā staba. Sānu vadotne ir piemērota, ja aizpildījumam jāsniedzas pāri vārtu rāmim; vadošos rullīšus uzstāda pie staba no iekšpuses, un tie virzās pa vērtnes U vai L profilu.
Vadotnes izvēle ir atkarīga no vietas pie vārtiem, stiprināšanas iespējām un no tā, vai aizpildījumam jāsniedzas pāri rāmja augšējam profilam. Ja jā, parasti piemērotāka ir sānu vadotne. Atsevišķus vadošos rullīšus var izmantot pēc pasūtījuma izgatavotai vadotnei.
 Sānu vadotne |
 Augšējā vadotne |
 Atsevišķi rullīši |
Pilns bīdāmo vārtu vadotņu piedāvājums »
Lietošanas piemērs sānu vadotne (BR-43G):

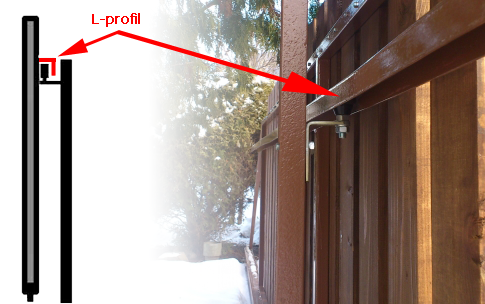

Var izmantot L vai U profilu, kurā virzīsies sānu vadotne. Ideāli piemēroti ir divi šādi vadotņu elementi blakus: viens „spiež” vārtus uz āru, otrs — uz iekšu, tādējādi vārti ir pietiekami centrēti.
Ieteicamā augšējā vadotne (VVR-3-G):

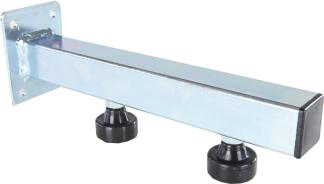

Ikdienas lietošanai iesakām universālo augšējo vadotni VVR-3-G ar garumu aptuveni 25 cm. Rullīšu novietojumu un attālumu starp vārtiem un žogu var pielāgot konkrētajai montāžai. Ja nepieciešams lielāks regulēšanas diapazons, pieejama arī pagarinātā vadotne VVR-3-G-300 ar kopējo garumu 30 cm.
Vārtu piedziņas izvēle
Izvēloties piedziņu, jāņem vērā ne tikai vārtu svars, bet arī vārtu vērtnes garums, lietošanas biežums, vēlamais ātrums un vēja slodze. Ikdienas lietošanai piedāvājam aktuālos NICE modeļus:
- vārtiem līdz 400 kg: NICE RBS400,
- vārtiem līdz 600 kg: NICE RBS600,
- vārtiem līdz 1000 kg: NICE RB1000.
Aktuālās NICE piedziņas un rokasgrāmatas
| Vārtu svars līdz | Aktuālā piedziņa | Dokumentācija |
|---|---|---|
| 400 kg | NICE RBS400 | NICE oficiālā dokumentācija |
| 600 kg | NICE RBS600 | NICE oficiālā dokumentācija |
| 1000 kg | NICE RB1000 | NICE oficiālā dokumentācija |
Vārtu svara noteikšana
Piemēram, standarta pašnesošie vārti ar izmēriem 400 × 150 cm, ar C profilu 70 × 70 × 4 mm, kura rāmis ir sametināts no kvadrātcaurulēm 60 × 40 × 2 mm sver aptuveni 125 kg. Tabulā norādīts arī svars citiem caurbrauktuves platumiem, izmantojot tādu pašu kvadrātcauruļu materiālu (konstrukciju tērauds S235JRH, izmērs 60 × 40 × 2 mm):
| Vārti 300x150cm | aptuveni 90 kg |
| Vārti 350x150cm | aptuveni 110 kg |
| Vārti 400 × 150 cm | aptuveni 130 kg |
| Vārti 450x150cm | aptuveni 170 kg |
| Vārti 500x150cm | aptuveni 190 kg |
| Vārti 550x150cm | aptuveni 210 kg |
| Vārti 600x150cm | aptuveni 230 kg |
| Vārti 650x150cm | aptuveni 260 kg |
Norādītais svars ir aptuvens un attiecas tikai uz aprakstīto rāmja konstrukciju. Kopējam svaram jāpieskaita arī aizpildījums, furnitūra un citi elementi; projektējot ņemiet vērā arī vārtu vērtnes garumu un vēja slodzi.
Kopējam svaram vēl jāpieskaita aizpildījums, ko paredzēts uzstādīt vārtiem. Ja nezināt, kā izvēlēties piedziņu, rakstiet mums uz [email protected].
Piedāvājumā ir vairāku zīmolu piedziņas; šajā pārskatā minam zīmola piemērus NICE. Mēs pārdodam un iesakām NICE piedziņas, kā arī paši tās lietojam. Pēc mūsu pieredzes problēmu un pretenziju par šo zīmolu ir gandrīz nemaz.
Pašnesošo vārtu konstrukcija
Vārtu konstrukciju veido rāmis no slēgtiem tērauda profiliem. Profilu izmērus izvēlas atbilstoši kopējam garumam, svaram, aizpildījumam un vēja slodzei. Aptuveni vārtu kopējo garumu var aprēķināt šādi: caurbrauktuves platums × 1,4 + aptuveni 0,2 m vadotnei. Tātad 4 m platai caurbrauktuvei garums ir aptuveni 5,8 m. Tas ir tikai aptuvens aprēķins; lieliem vai smagiem vārtiem var būt vajadzīga lielāka pārkare.
Vieglas konstrukcijas gadījumā pārkari var samazināt, iepriekš pārbaudot izvēlētās sistēmas izmērus un nestspēju. Ja vietas pietiek, iesakām pārkari nesamazināt; lielāka pārkare parasti mazina slodzi uz ratiņiem un nodrošina vienmērīgāku vārtu kustību.
Vārtu pārkare ir vārtu vērtnes daļa ārpus caurbrauktuves brīvā platuma. Tā pārnes spēkus uz nesošajiem ratiņiem, tāpēc tai jāatbilst vārtu garumam, svaram un konstrukcijai.
Teleskopiskie pašnesošie vārti
 |
Ja gar žogu nepietiek vietas, lai atbīdītu parastos pašnesošos vārtus, risinājums var būt divdaļīgi vai trīsdaļīgi teleskopiskie pašnesošie vārti. Teleskopisko pašnesošo vārtu komponenti un plašāka informācija » |
Daži jautājumi un atbildes par pašnesošajiem vārtiem:
1. Vai pašnesošos vārtus var uzstādīt slīpumā?
Automātiskiem pašnesošajiem vārtiem iesakām vārtu vērtnes horizontālu kustību. Zeme zem vārtiem var būt slīpa, taču C profilam, ratiņiem un kustības trajektorijai jāpaliek līmenī. Vārtiem, kas pārvietojas slīpumā, nepieciešams individuāls projekts, drošības novērtējums un atbilstoša aizsardzība pret patvaļīgu kustību.
Vienkāršākais risinājums ir pielāgot vārtu vērtnes apakšējo malu un aizpildījumu nogāzei, saglabājot nesošo sistēmu un piedziņu horizontālā stāvoklī. Citi risinājumi jāizstrādā individuāli, ņemot vērā konkrēto slīpumu un piedziņu.
2. Vai ratiņi vai C profila iekšpuse ir jāieeļļo?
Nē. Gultņu ratiņus un C profila iekšpusi parasti neeļļo. Iztīriet no profila netīrumus, kas tajā iekļuvuši uzglabāšanas, transportēšanas vai lietošanas laikā.
3. Kāpēc izvēlēties pašnesošos bīdāmos vārtus? Kādas ir to priekšrocības?
- » nelielas apkopes prasības
- » caurbrauktuvē nav sliedes, kas būtu jātīra no sniega un netīrumiem
- » vārti neiesniedzas brauktuvē
- » vārtu vērtnes kustībai nepieciešamā vieta atrodas gar žogu; drošo attālumu aiz vārtiem nosaka konkrētais projekts
- » pašnesošie bīdāmie vārti pārvietojas virs zemes, tāpēc tos var uzstādīt arī nelīdzenā apvidū
- » vienkāršāka būvniecības sagatavošana: nav jābetonē garš pamats sliedei (kurai jābūt līmenī)
- » caurbrauktuvē nav sliedes vai cita šķēršļa, kas traucētu izbraukt caur vārtiem. Ziemā nebūs jāraizējas par sliedes tīrīšanu.
- » vairāk par pašnesošo un sliežu vārtu salīdzinājumu »
4. Kāpēc iesakāt ratiņus ar svārstību iespēju un regulēšanu?
Svārstību iespēja palīdz vienmērīgi noslogot gultņu rullīšus, vārtiem kustoties. Augstuma regulēšana atvieglo vārtu uzstādīšanu un līmeņošanu, kā arī attāluma regulēšanu no zemes.
5. Kurus komponentus klienti visbiežāk iegādājas papildus komplektam?
Manuāli darbināmiem vārtiem tie galvenokārt ir Āķveida slēdzene. Bieži komplektā iekļauj arī augšējo atduri vai otru pāri apakšējā atdura pāri un uzbrauktuvi atvērtajā galā. Šāds risinājums jāpielāgo konkrēto vārtu konstrukcijai, svaram un ekspluatācijas apstākļiem.
6. Kāda būs pašnesošo vārtu atstarpe no zemes?
Piegādātajiem ratiņiem ir augstuma regulēšanas iespēja. Ja ratiņu apakšējā mala ir uzstādīta apkārtējās zemes līmenī, aptuveno minimālo un maksimālo atstarpi norāda šī tabula.
| Atveres platums/C profils | C profils 70x70x4 mm |
C profils 80x80x5 mm |
|
līdz 2,8 m |
Hmin: 78 mm |
Hmin: 73 mm |
| līdz 4,5 m ratiņi ar 5 gultņu rullīšiem |
Hmin: 95 mm |
Hmin: 90 mm |
| līdz 6,5 m ratiņi ar 8 gultņu rullīšiem |
Hmin: 90 mm |
Hmin: 85 mm |
Vārtu atstarpi no zemes var regulēt arī, mainot nesošo ratiņu uzstādīšanas augstumu. Projektējot atstājiet drošu rezervi nelīdzenumiem, sniegam un konstrukcijas kustībai.
7. Kur pie vārtiem piestiprināt zobratu sliedi?
Zobratu sliedi visbiežāk piestiprina pie pastiprinošā profila virs C profila. Tomēr tās novietojumam jāatbilst konkrētā piedziņas modeļa montāžas izmēriem, un visā vārtu kustības laikā tai jābūt pareizi sazobē ar zobratu.
8. Kādā augstumā uzstādīt NICE piedziņu?
Piedziņas augstumu nosakiet pēc zobratu sliedes novietojuma un konkrētā modeļa montāžas instrukcijā norādītajiem izmēriem. Starp zobratu sliedi un zobratu jābūt noteiktajai atstarpei; piedziņa nedrīkst balstīt vārtu svaru.
- izmantot oriģinālo pamatnes plāksni un piedziņas komplektā iekļautos stiprinājumus saskaņā ar montāžas instrukciju,
- izmantot piemērotu tērauda pamatni vai vītņstieņus kas paredzēti konkrētajai piedziņai un stiprināšanas metodei,
- pamatnes augstumu sagatavot tā, lai piedziņu varētu precīzi noregulēt un tai būtu piekļuve apkopei.
9. Kādus tērauda profilus izmantot pašnesošo vārtu konstrukcijai?
Visbiežāk izmanto profilētu tēraudu. Izmēri ir atkarīgi no kopējā garuma, svara, aizpildījuma un vēja slodzes. Parastiem mazākiem vārtiem bieži izmanto 60 × 40 × 2 mm profilu, bet kā apakšējo pastiprinošo profilu — 80 × 40 × 2 mm; tomēr tas nav universāls statiskais aprēķins.
Rāmim var izmantot arī cita izmēra profilus. Lielākiem, smagākiem vai pilna aizpildījuma vārtiem iesakām risinājumu pārbaudīt ar statisko aprēķinu vai konsultēties ar speciālistu.
Projektējot konstrukciju karstajai cinkošanai, jāņem vērā arī ventilācijas un noteces atveres, cinkotavas tehnoloģiskās prasības un karstuma izraisītas deformācijas risks. Biezāka profila siena var samazināt deformācijas risku, taču pati par sevi to nenovērš. Konkrēto risinājumu iepriekš saskaņojiet ar cinkotavu.
| Kvadrātcauruļu profilu komplekts bīdāmo vārtu izgatavošanai 40x40x2 mm | ||
|---|---|---|
| Atveres platums | Komplekta nosaukums | Komplektā ietilpst: |
| 3,0 m | JOKL-01 | 2×40×40×2 profils – garums 6 m 1×80×40×2 profils – garums 6 m |
| 4,5 m | JOKL-02 | 3×40×40×2 profils – garums 6 m 1×80×40×2 profils – garums 6 m |
| Kvadrātcauruļu profilu komplekts bīdāmo vārtu izgatavošanai 60x40x2 mm | ||
| Atveres platums | Komplekta nosaukums | Komplektā ietilpst: |
| 3,0 m | JOKL-03 | 2×60×40×2 profils – garums 6 m 1×80×40×2 profils – garums 6 m |
| 4,5 m | JOKL-04 | 3×60×40×2 profils – garums 6 m 1×80×40×2 profils – garums 6 m |
| 5,5 m | JOKL-05 | 4×60×40×2 profils – garums 6 m 2×80×40×2 profils – garums 6 m |
| 6,5 m | JOKL-06 | 4×60×40×2 profils – garums 6 m 3×80×40×2 profils – garums 6 m |
| Kvadrātcauruļu profilu komplekts bīdāmo vārtu izgatavošanai 80x40x2 mm | ||
| Atveres platums | Komplekta nosaukums | Komplektā ietilpst: |
| 3,0 m | JOKL-07 | 3× profils 80×40×2 – garums 6 m |
| 4,5 m | JOKL-08 | 4× profils 80×40×2 – garums 6 m |
| 5,5 m | JOKL-09 | 6× profils 80×40×2 – garums 6 m |
| 6,5 m | JOKL-10 | 7× profils 80×40×2 – garums 6 m |
Piedāvājam klientiem iespēju visu iegādāties vienuviet, tostarp arī metālu vārtu izgatavošanai. Kopā ar komponentu komplektu nosūtīsim arī ieteicamo montāžas instrukciju.
Vārtu aizpildījums: Aizpildījumu var pielāgot žoga un mājas stilam, piemēram, izmantojot koka latas, tēraudu, alumīnija vai plastmasas profilus, polikarbonātu vai paplašināto metālu. Ja aizpildījums ir blīvs, īpaši jāņem vērā vēja slodze.
10. Kādus kabeļus izmantot NICE piedziņām?
NICE ROAD 400 (RD400)
Modelim NICE ROAD 400 ar releja fotoelementiem sagatavojiet šādus kabeļus. TX raidītājam pietiek ar divdzīslu kabeli, savukārt RX uztvērējam iesakām četrdzīslu kabeli barošanai un releja kontaktam. Tas nav divvadu BlueBUS savienojums.
| Savienojums | Kabeļa veids | Maksimālais garums |
|---|---|---|
| Piedziņas barošana (230 V) | 1 gab. 3 × 1,5 mm2 | 30 m * |
| Fotoelements TX (raidītājs) | 1 gab. 2 × 0,25 mm2 | 30 m |
| Fotoelements RX (uztvērējs) | 1 gab. 4 × 0,25 mm2 | 30 m |
| Brīdinājuma bākuguns | 1 gab. 2 × 0,5 mm2 | 20 m |
| Antena | 1 gab. ekranēts koaksiālais kabelis RG58 | 20 m, ieteicams mazāk par 5 m |
| Atslēgas slēdzis | 2 gab. 2 × 0,5 mm2 vai 1 gab. 4 × 0,5 mm2 | 50 m |
| Fiksētā drošības mala | 1 gab. 2 × 0,5 mm2 | 30 m |
| Kustīgā drošības mala | 1 gab. 2 × 0,5 mm2 | 30 m ** |
* Ja barošanas kabelis ir garāks par 30 m, nepieciešams lielāks šķērsgriezums, piemēram, 3 × 2,5 mm2. Konkrētais šķērsgriezums un aizsargzemējums jāizvērtē elektriķim atbilstoši instalācijai.
** Kustīgajai malai nepieciešama ierīce, kas nodrošina savienojumu vārtu vērtnes kustības laikā. Vairākas drošības malas pievienojiet saskaņā ar konkrētās piedziņas un malu instrukciju.
Kabeļiem jābūt piemērotiem videi un ieklāšanas veidam. Savienošanu un nodošanu ekspluatācijā uzticiet kvalificētam speciālistam. Sīkāku informāciju skatiet NICE ROAD 400 instrukcijā.
NICE RBS400, RBS600 un RB1000
Tālāk norādītā orientējošā kabeļu shēma attiecas uz NICE RBS400, NICE RBS600 un NICE RB1000. Pirms darbu sākšanas vienmēr salīdziniet to ar attiecīgā modeļa un piederumu aktuālo instrukciju.
Orientējošā kabeļu shēma:
| Savienojums | Kabeļa veids | Maksimālais pieļaujamais garums |
|---|---|---|
| A: Barošana (230V) | 1 gab. 3x1,5 mm2 | 30 m (1. piezīme) |
| B: Bākuguns ar antenu |
1 gab. 2x0,5 mm2 |
20 m |
| C: Fotoelementi | 1 gab. 2x0,5 mm2 | 30 m (2. piezīme) |
| D: Atslēgas slēdzis | 2 gab. 2x0,5 mm2 (3. piezīme) | 50 m |
| E: Fiksētās malas | 1 gab. 2x0,5 mm2 (4. piezīme) | 30 m |
| F: Kustīgās malas | 1 gab. 2x0,5 mm2(5. piezīme) | 30 m (5. piezīme) |
Piezīme 1: Var izmantot barošanas kabeli, kas garāks par 30 m, taču tā šķērsgriezumam jābūt lielākam, piemēram, 3x2,5 mm2. Ierīces tuvumā
jānodrošina zemējums.
Piezīme 2: Ja BlueBUS kabeļa garums ir no 30 līdz 50 m, jāizmanto 2x1mm2 kabelis.
Piezīme 3: Divu 2x0,5 mm2 kabeļu vietā var izmantot vienu 4x0,5 mm2 kabeli.
Piezīme 4: Ja vēlaties izmantot vairāk nekā vienu drošības malu, izlasiet ražotāja ieteikto informāciju par savienojuma veidiem 7.3.2. nodaļā “STOP ievade”,
ko iesaka ražotājs.
Piezīme 5: Lai kustīgās drošības malas pievienotu bīdāmajiem vārtiem, jāizmanto īpašas ierīces, kas nodrošina savienojumu arī vārtu vērtnes
kustības laikā.

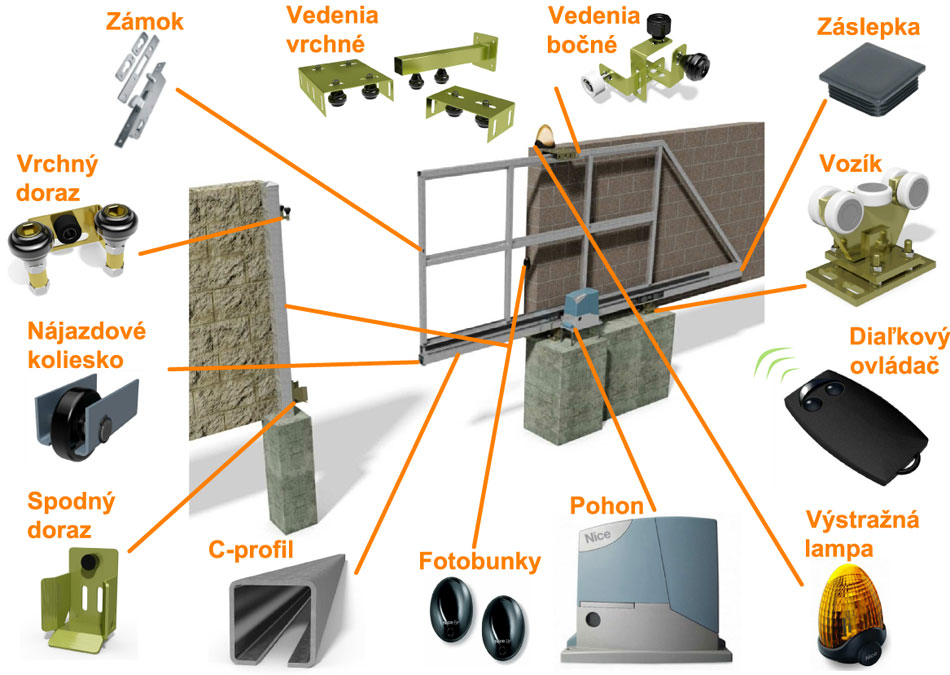

Pašnesošo vārtu pamatkomponentu apraksts
Ratiņi ar gultņu rullīšiem
Ratiņi pārvietojas C profilā un balsta vārtu vērtni. Svārstīgā kustība palīdz vienmērīgi sadalīt slodzi uz rullīšiem vārtu kustības laikā. Gultņi jāpasargā no netīrumiem un jāuzstāda atbilstoši ražotāja norādījumiem.
C profils
Biezsienu, liekts konstrukciju tērauda profils balsta vārtu vērtni virs zemes un vada to pa nesošajiem ratiņiem. Rāmis tiek piemetināts pie tā atbilstoši konstrukcijas projektam.
Apakšējais vadotnes rullītis
Apakšējo vadotnes rullīti uzstāda C profila galā. Aizverot vārtus, tas iebrauc gala uztvērējā un palīdz balstīt un stabilizēt vārtus.
Gala uztvērējs
Apakšējais aizturis uztver vadotnes rullīti, kad vārti aizveras, balsta vērtni un palīdz to stabilizēt pret sānu slodzi.
Augšējā un sānu vadotne
Vadotne notur vārtu augšdaļu noteiktajā trajektorijā. Rullīšus noregulē tā, lai tie droši vadītu vārtus bez liekas berzes.
C profila noslēguzgalis
Noslēguzgalis aizver C profila atvērto galu tajā pusē, kur nav uzstādīts apakšējais vadotnes rullītis.
Elektromehāniskais piedziņas mehānisms
Piedziņas bloks ar vadības elektroniku automatizē vārtu kustību. Konkrēto modeli izvēlas atbilstoši vārtu parametriem un lietošanas veidam.
Tālvadības pults
Radio raidītājs nosūta piedziņas uztvērējam komandu atvērt vai aizvērt vārtus, vai izpildīt citu ieprogrammētu funkciju.
Fotoelementi
Fotoelementi ir drošības elements. Ja stars tiek pārtraukts, vadības bloks atkarībā no pieslēguma un programmējuma aptur kustību, neļauj to sākt vai maina virzienu.
Brīdinājuma bākuguns ar antenu
Bākuguns signalizē par vārtu kustību, un ar to var aprīkotas piedziņas gadījumā mirgošana var palīdzēt diagnosticēt darbības traucējumus. Integrētā antena uzlabo radio signāla uztveršanu; tā nav radio uztvērējs.
Ko darīt tālāk:
» Uzdodiet jebkuru jautājumu
Rakstiet uz [email protected], jautājiet par jebkuru ar jūsu vārtiem saistītu tehnisku jautājumu.
» Izmantojiet veidlapu “Konsultējieties ar pārdevēju"
Kad būsiet aizpildījis pamatinformāciju par plānotajiem vārtiem, nosūtīsim jums cenu piedāvājumu ar ieteicamo komponentu sarakstu pašnesošajiem bīdāmajiem vārtiem. Veidlapu atradīsiet ŠEIT.
» Apskatiet fotogaleriju
Pašdarbnieku realizēto projektu fotogrāfijas, kuri paši samontēja vārtus, izmantojot mūsu komponentus. Fotogaleriju atradīsiet ŠEIT.
» Kāpēc iepirkties pie mums?
Apskatiet iepirkšanās priekšrocības mūsu veikalā un klientu atsauksmes, kuri jau ir iepirkušies pie mums komponenti pašnesošajiem bīdāmajiem vārtiem.
Ja neatradāt vajadzīgo informāciju, sazinieties ar mums — labprāt palīdzēsim īstenot jūsu projektu.
Izlasiet arī: Man ir maz vietas pašnesošajiem bīdāmajiem vārtiem. Kādas ir manas iespējas?
Autors: inženieris Ján Kubíček
