Rāmis, eņģes un stabi veido vienotu konstrukciju. Jauniem vārtiem jau projektēšanas laikā paredziet arī to aizpildījumu un izvēlēto piedziņu: tās kronšteiniem nepieciešama stingra stiprinājuma vieta un pareizs attālums no eņģu ass. Tālākie ieteikumi palīdzēs veikt mērījumus un izvēlēties detaļas; nesošo daļu izmēri jānosaka konkrētajam vārtu spārnam un pamatnei.
| Veramie vārti: izvēlieties tēmu | |
|---|---|
| Mērīšana un darba gaita | |
| Brīvā telpa un slīpums | Rāmis, eņģes un aizpildījums |
| Piedziņa un kronšteini | Atdures un piederumi |
Pirms griešanas: nosakiet rāmja garumu atbilstoši gatavajai brauktuvei un izvēlētajām eņģēm. Atzīmējiet šķērssiju, aizpildījuma stiprinājuma vietas un piedziņas priekšējā kronšteina faktisko augstumu.
Rāmis, šķērssija un stabi
Vārtu spārna pašsvars caur eņģēm tiek pārnests uz stabu un pamatu. Vējš un piedziņa rada papildu slodzi. Tāpēc projektēšanā nepietiek izvēlēties tikai kvadrātcauruli: svarīgs ir arī spārna garums un augstums, rāmja stingrība, aizpildījums, eņģu novietojums un kronšteinu stiprinājums.
Rāmja kvadrātcaurules un šķērssija

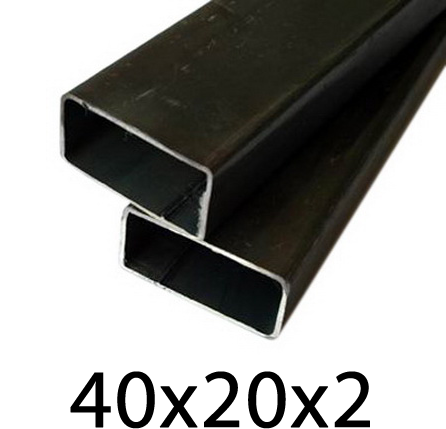

Nelielam, aptuveni līdz 2 m platam spārnam ar vieglu, vaļēju aizpildījumu var apsvērt arī kvadrātcauruli 40 × 20 × 2 mm. Tomēr 2 m garums nav apliecinājums šī profila nestspējai un nav arī norāde par visa rāmja izgatavošanu. Izvēloties no konstrukciju profilu klāsta salīdziniet šķērsgriezumu, sieniņas biezumu un profila orientāciju rāmī. Rāmja izgatavotājam norādiet spārna izmērus un svaru, aizpildījuma stiprināšanas veidu un piedziņas kronšteina novietojumu.
| Profili no mūsu klāsta | |
|---|---|
 |
Vieglām, nelielām konstrukcijām; pirms izmantošanas rāmja ārējā kontūrā pārbaudiet visa spārna stingrību un slodzi. |
 |

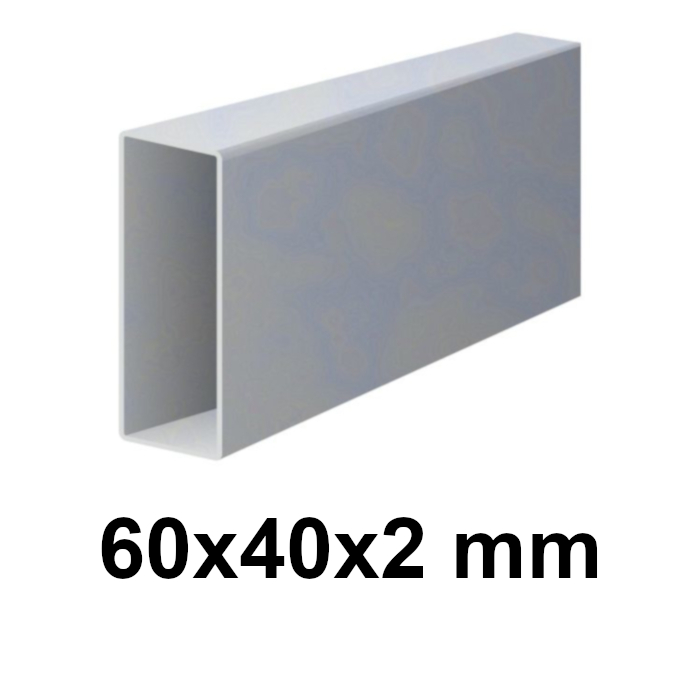

Cinkots profils 60 × 40 × 2 mm Taisnstūrveida šķērsgriezums ar 2 mm sieniņu. Rasējumā norādiet, uz kuru pusi būs vērsta platākā mala. |
 |

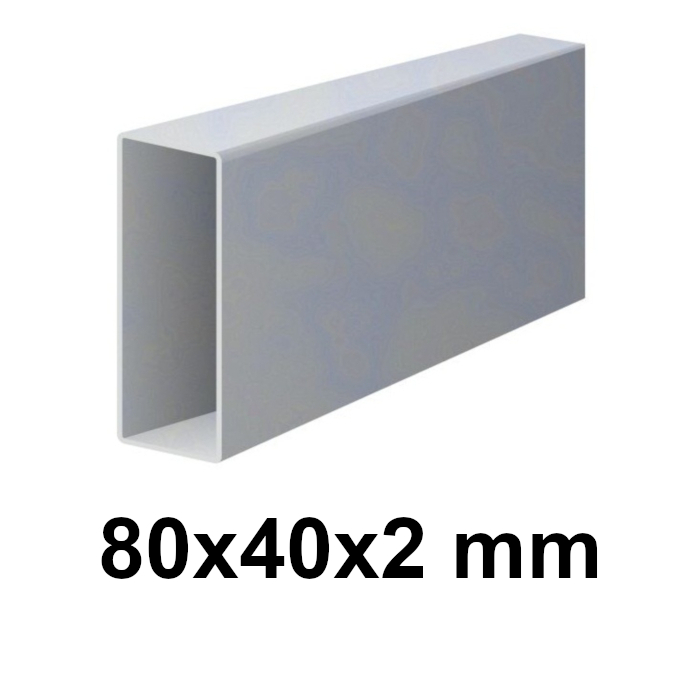

Cinkots profils 80 × 40 × 2 mm Augstāks profils ar tādu pašu sieniņas biezumu. Salīdziniet stingrību, rāmja svaru un vietu furnitūrai. |

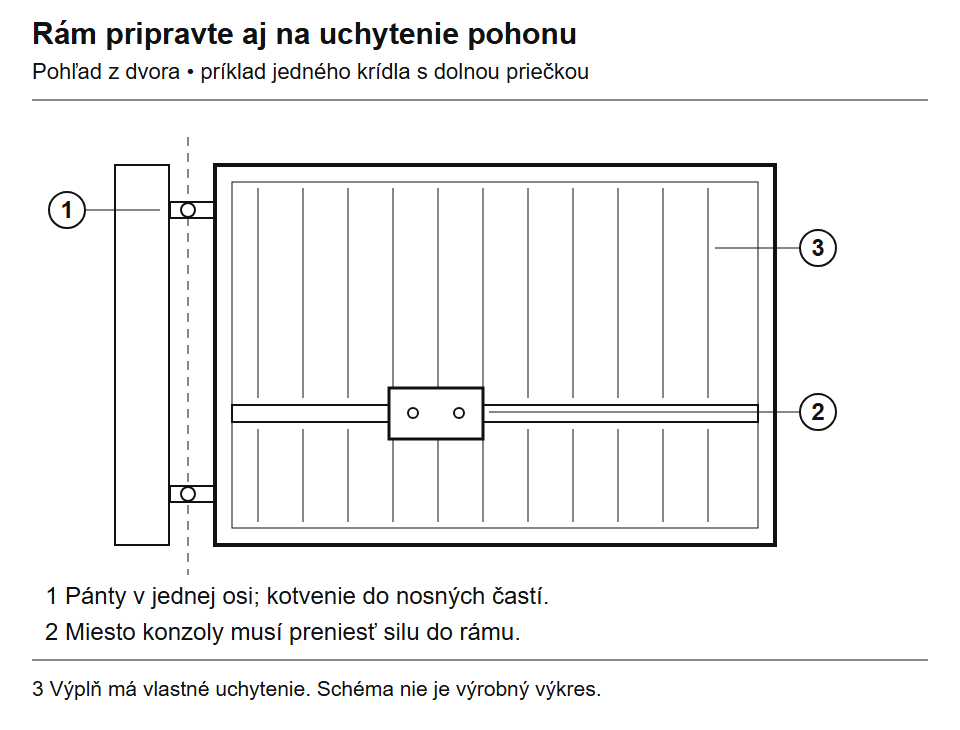

Piemērā ar izmēru 4 × 1,5 m katram spārnam apakšējā trešdaļā ir viena horizontāla šķērssija. Pirms tās uzstādīšanas pārbaudiet aizpildījuma balstu attālumu un piedziņas priekšējā kronšteina augstumu. Ja šķērssijai jānes arī piedziņa, tai jāpārnes tās radītie spēki uz rāmi; tās novietojumu nenosakiet tikai pēc izskata.
Kronšteina novietojumu nosaka piedziņas montāžas rasējums. Šajā piemērā apakšējā šķērssija nav universāls uzstādīšanas augstums. Noklikšķiniet, lai palielinātu.
Piemērs: sākumā manuāli verami vārti, piedziņa vēlāk
Brauktuves platums 4 m, rāmja augstums 1,5 m, viegls, vaļējs aizpildījums. Sākumā vārtus vēlaties vērt manuāli, bet pēc pagalma labiekārtošanas uzstādīt motorus.
- Nomēriet gatavo ailu un izvēlieties eņģes. Tikai pēc to uzstādīšanas nosakiet abu rāmju platumu; aptuveni divus metrus plats spārns nenozīmē, ka griežamā detaļa būs divus metrus gara.
- Jau tagad salīdziniet paredzētās piedziņas montāžas izmērus. Gan stabā, gan spārnā sagatavojiet nesošas vietas kronšteiniem, bet zem iebrauktuves — cauruļvadu kabeļiem.
- Manuālai lietošanai izvēlieties atdures, atvērtu spārnu fiksatorus un aizbīdni ar pretplāksni. Pirms vēlākas motora iedarbināšanas manuālais fiksators jāatbrīvo vai jāaizstāj ar piemērotu risinājumu.
Saistītās detaļas un darba gaita: profili, eņģes, aizbīdnis un pretplāksne, aizsargcauruļu sagatavošana.
Stabs un pamats
Stabs Wingo vai Toona lineārajai piedziņai: Tērauda konstrukcijai iesakām paredzēt vietu 120 × 120 mm stabam vai, ja to pieļauj konkrētā ģeometrija, 100 × 100 mm stabam. Svarīgs ir eņģes ass un kronšteina tapas novietojums atbilstoši piedziņas montāžas rasējumam un diagrammai. Pie cita šķērsgriezuma vai novietojuma var būt nepieciešams modificēts vai pagarināts PLA6 kronšteins, ja to pieļauj izvēlētais modelis.
Šis ir ieteikums stiprinājuma vietas paredzēšanai, nevis statisks minimums. Sieniņas biezumu, enkurojumu un pamatu nosakiet atbilstoši spārnam, aizpildījumam, vējam un pamatnei. Attiecībā uz HOPP ar šarnīrveida sviru nepieciešamā vieta jāpārbauda pēc tā montāžas rasējuma.
Eņģes un kronšteinus stipriniet pie staba nesošās daļas, nevis tikai pie apšuvuma. Izvēloties enkurus, pārbaudiet pamatnes veidu, enkurojuma dziļumu un noteikto attālumu no malām. Esošam mūra stabam noskaidrojiet, kas atrodas zem apšuvuma. Pamatu projektēšanai nepieciešama informācija par grunti, ūdeni un vietējiem sala apstākļiem; tāpēc ar vienu universālu izrakuma izmēru nepietiek.
Pirms betonēšanas ieteicams sagatavot aizsargcauruļu ievadus. Pazemes piedziņai nepieciešama būvniecības sagatavošana konkrētajai pamatu kārbai, tostarp ūdens novadīšanai. Betona cietēšanas laiku un enkuru noslogošanu nosaka projekts un izmantotie materiāli.
Virsmas apdare un aizpildījuma montāža
Pirms virsmas apstrādes ieteicams izmēģinājuma kārtā samontēt rāmi ar furnitūru un pārbaudīt tā ģeometriju. Virsmas aizsardzība, pārklājuma atjaunošana metinājumu vietās un drenāžas vai ventilācijas atveres jāpielāgo izvēlētajai sistēmai. Pirms slēgtu profilu karstās cinkošanas ar cinkotavu jāsaskaņo nepieciešamās atveres. Aizpildījuma piegādātājs iesaka tam piemērotu stiprināšanas veidu.
Kā izvēlēties eņģes un to stiprinājumu
Mainot esošu eņģi: Pirms demontāžas nofotografējiet visu stiprinājumu un tā detaļas. Pierakstiet tapas vai vītnes diametru, atveru attālumu un eņģes ass attālumu no staba. Tāda pati vītne ar citu nobīdi var mainīt spraugu pie staba un piedziņas ģeometriju.
Izvēlieties pilnu eņģu komplektu: eņģi, tapu vai pretdaļu, kā arī stiprinājumu pie staba un rāmja. Ar M16 vai M20 vītni vien nepietiek, lai noteiktu visa mezgla nestspēju.
| Ko salīdzināt | Kas jānoskaidro pirms pasūtīšanas |
|---|---|
| Vārtu spārns | Garumu no eņģes ass, kopējo svaru ar aizpildījumu un attālumu starp augšējo un apakšējo eņģi. Nestspējai jāatbilst šai kombinācijai. |
| Stiprinājums | Plāksnes izmēru un atveres skrūvēšanai; metināšanas gadījumā — piemērotu nesošo materiālu. Eņģi nedrīkst stiprināt tikai pie apšuvuma. |
| Novietojums un regulēšana | Spraugu pie staba, regulēšanas diapazonu un vietu uzgriežņiem. Pēc virsmas apstrādes jāpaliek vietai regulēšanai un fiksēšanai. |
| Pretdaļa | Precīzu tapas izmēru vai izvēlētajai eņģei ieteiktu atbilstošu pretdaļu. Mainot eņģes, nosūtiet abu detaļu kopskata fotoattēlu. |
Regulējama eņģe palīdz precīzi noregulēt spārna novietojumu, taču pēc regulēšanas tā ir pareizi jānofiksē un vītnei jābūt ieskrūvētai noteiktajā dziļumā. Nesummējiet divas katalogā norādītās nestspējas; pārbaudiet, vai ražotājs norāda vērtību vienai detaļai vai komplektam un kādam attālumam starp eņģēm.

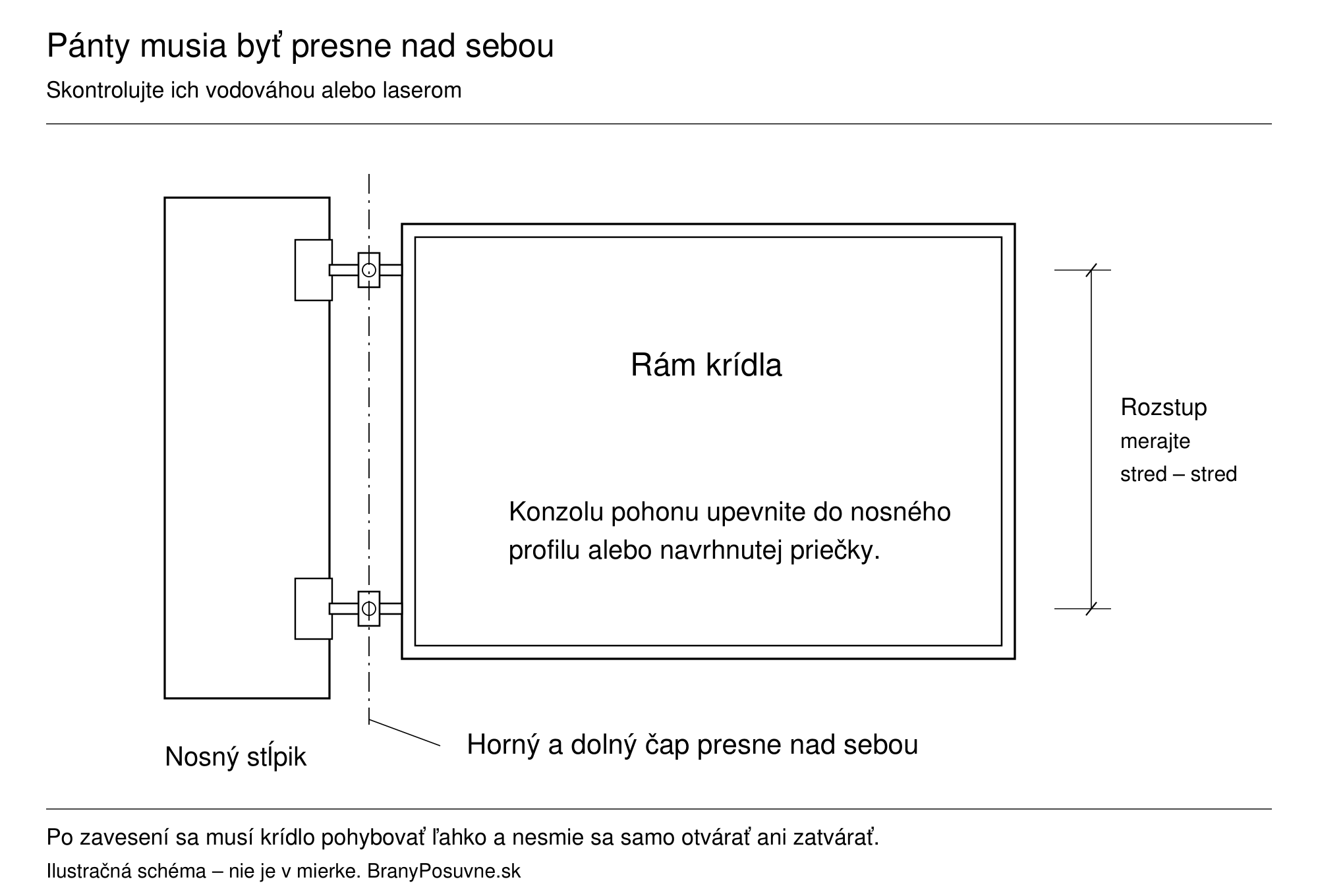

Augšējai un apakšējai tapai jāatrodas precīzi vienai virs otras. Attālumu mēra starp tapu centriem, bet kopējo asi ērti pārbaudīt ar līmeņrādi vai lāzeru. Noklikšķiniet, lai palielinātu.
| Tips | Kad to apsvērt | Kas jāpārbauda |
|---|---|---|

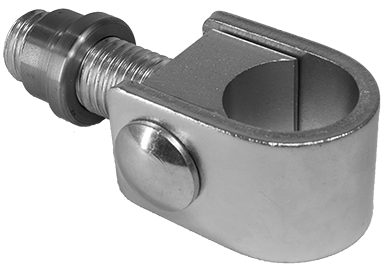

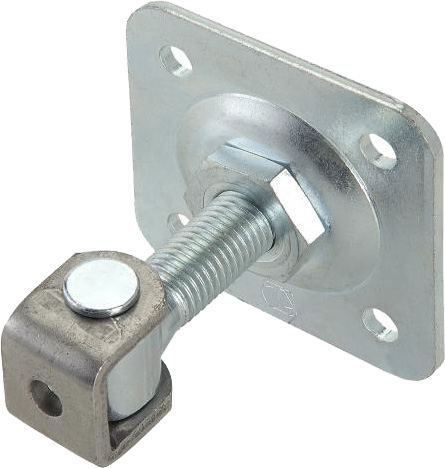

| Regulējama, montējot uz plāksnes | Skrūvējams stiprinājums pie piemērota pamata. | Plāksni, caurumus, enkurus, regulēšanas diapazonu un piedziņas vietu. |

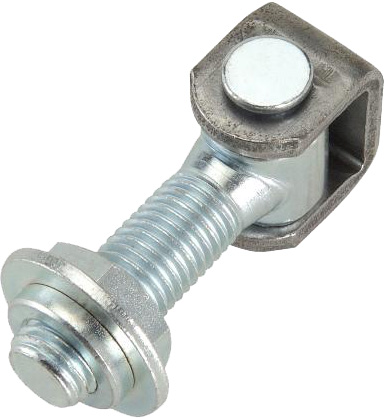

| Regulējama, piemetināma | Tērauda rāmis un nesošais tērauda stabs. | Metinājumu, koaksialitāti, kontruzgriezni un aizsardzības pārklājumu pēc metināšanas. |
| C veida aksiālā eņģe | Konstrukcija ar atbilstošu tapu profilā. | Pareizo tapu, profilu, montāžas pozīciju un nestspējas nosacījumus. |
| Speciāla / ārpus ass | Īpaša ģeometrija vai vārtu vērtnes pacelšana. | Visu kustības trajektoriju un nepārprotamu apstiprinājumu, ka to drīkst izmantot kopā ar piedziņu. |
| Saistītie produkti | |
|---|---|
 |
Nomēriet vietu plāksnei un caurumu centru attālumu. Izvēlieties vītnes izmēru un enkurus atbilstoši faktiskajam nesošajam pamatam. |
 |
Piemērotai tērauda konstrukcijai. Pēc regulēšanas vītne jānofiksē un jāatjauno virsmas aizsardzība. |
 |
CAIS H40 – C veida aksiālā eņģe Izvēlieties kopā ar CAIS HP40 tapu piemetināšanai profilā. Izvēloties visu eņģu sistēmu, pārbaudiet arī augšējo un apakšējo balstu un regulēšanas veidu. |
Vienāda svara plata vērtne noslogo eņģes citādi nekā šaura. Ja izstrādājumam nav norādīti dati par jūsu vārtu garumu un eņģu attālumu, pirms pasūtīšanas lūdziet apstiprināt tā piemērotību.
Visu piedāvājumu skatiet kategorijā eņģes un balsti veramajiem vārtiem. Maksimālo atvēršanas leņķi ietekmē gan eņģe, gan uzstādītās piedziņas ģeometrija.
Kad apsvērt atbalsta ritenīti
Ritenīti izvēlieties tikai pēc kustības trajektorijas pārbaudes. Pārbaudiet visu tā saskares ceļu ar pamatni, tostarp šuves, drenāžas reni un slīpuma izmaiņas. Ja kādā loka posmā ritenītis zaudē kontaktu ar pamatu vai iestrēgst, mainās gan eņģu slodze, gan kustības pretestība.
Atbalsta ritenītis var būt daļa no paredzētā vārtu vērtnes atbalsta risinājuma. Visā kustības lokā tam vajadzīgs stingrs, pārbraucams pamats; grants, apmale vai iegrimusi bruģa virsma var ierobežot tā kustību.
Izmēriet augstuma atšķirības kustības trajektorijā un salīdziniet tās ar ritenīša konstrukciju. Atsperes gājiens ir ierobežots, un ritenīša nestspēja nav pieļaujamais visu vārtu svars. Ja vārti ir aprīkoti ar piedziņu, pārbaudiet, vai atbalsts ir pieļaujams konkrētajai komplektācijai. Ja vērtne jau ir nosēdusies, vispirms novērsiet cēloni rāmī, eņģēs vai stabā.

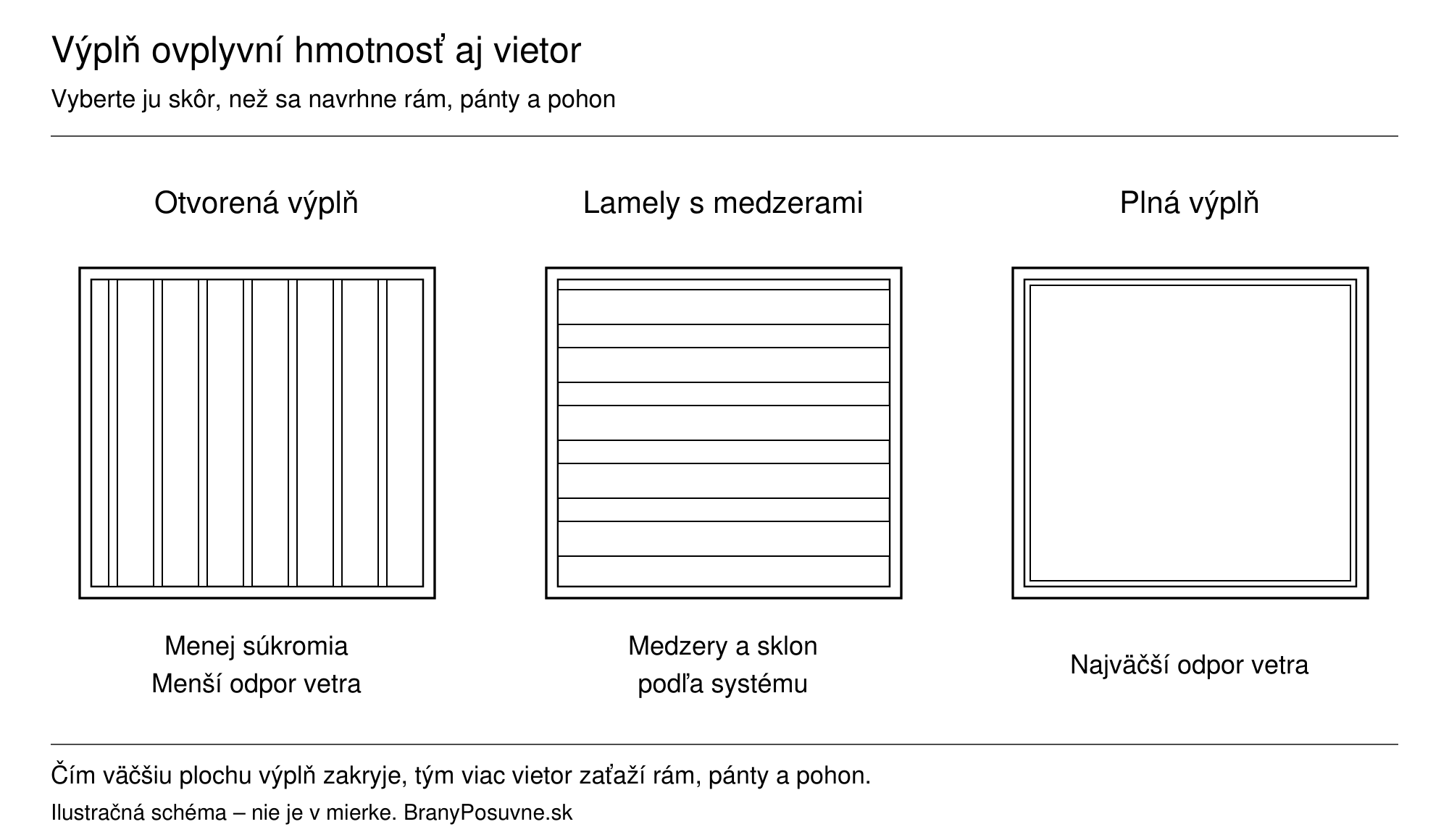

Aizpildījums: izskats, svars un vējš
Aizpildījums ir dabiska rāmja konstrukcijas un piedziņas izvēles sastāvdaļa. Vārtu vērtnes kopējo svaru veido rāmis, stiprinājumi, aizpildījums, savienotājelementi un furnitūra.
Jo lielāku laukumu aizpildījums nosedz, jo lielāku vēja slodzi tas rada rāmim, eņģēm un piedziņai. Tāpēc aizpildījums ir viens no pirmajiem datiem, kas jāņem vērā, aprēķinot pārējos komponentus. Noklikšķiniet, lai palielinātu.
| Aizpildījums | Izvēloties noderēs |
|---|---|

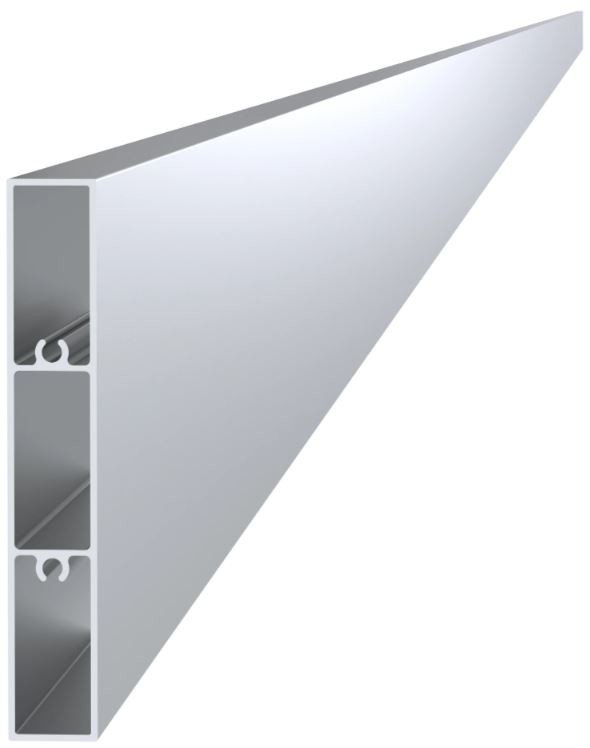

| Alumīnija lameles | Konkrētā profila svars, balstu atstatums, stiprinājums, termiskā izplešanās un dažādu metālu izolēšana vienam no otra. |
| Cinkoti dēļu profili | Kopējo svaru un aizsargpārklājuma atjaunošanu griezumu vai metinājumu vietās. |

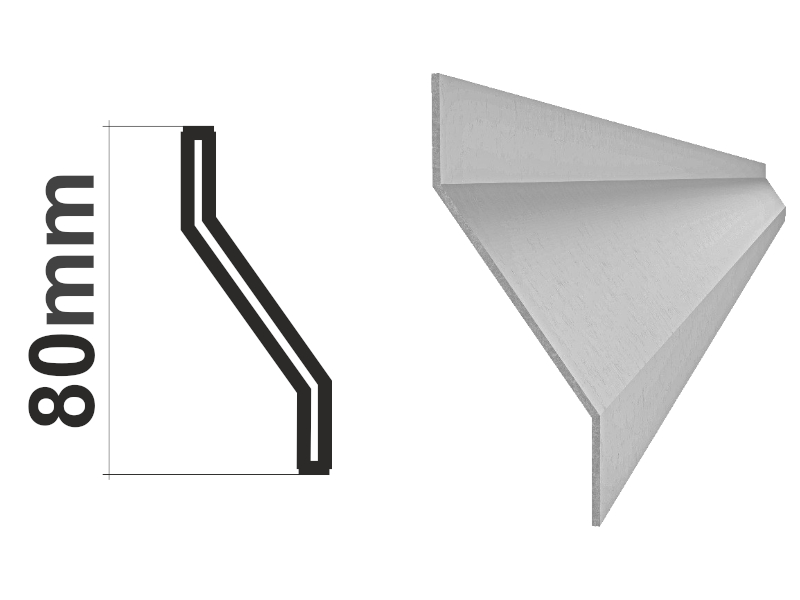

| Z veida lameles | Pareizu lameles un nesošās sistēmas kombināciju. Slīpums un pārlaidums ietekmē gan caurredzamību, gan gaisa plūsmu. |
| Koks, WPC un citi aizpildījuma materiāli | Svars, termiskā izplešanās vai mitruma izmaiņas, noteiktais balstu izvietojums un deformācijas spraugas. |
| Saistītie produkti | |
|---|---|
 |
Aizpildījuma instrukcijā pārbaudiet balstu atstatumu, stiprinājumu un deformācijas spraugas. Aprēķiniet aizpildījuma svaru pēc lamelu skaita un garuma. |
 |
Daļa no sistēmas ar S izmēra nesošo profilu un S1 plānojumu; visas detaļas var izvēlēties kā savstarpēji saskaņotu komplektu. |
Pilns aizpildījums vējainā vietā
Vējš iedarbojas uz visu vārtu vērtnes laukumu. Ja sākotnēji atvērtam rāmim pievienojat pilnu aizpildījumu, vēlreiz pārbaudiet rāmi, eņģes un stabus, piedziņas piemērotību kā arī fiksēšanu. Salīdzināšanai nosūtiet katras vērtnes izmērus, aizpildījuma veidu un apkārtnes fotoattēlu. Ar jaudīgāku motoru vai slēdzeni vien nepietiekamas konstrukcijas problēmu neatrisināsiet.
Visi vārtu un žogu aizpildījumi »
Piemērs: atvērtam rāmim vēlaties pievienot pilnas lameles
Vārti pašlaik atveras viegli, bet vēlaties ierobežot skatu no ielas. Jaunais aizpildījums mainīs gan svaru, gan vējam pakļauto laukumu.
- Noskaidrojiet aizpildījuma svaru, ieskaitot nesošās sijas un savienojumus. Aprēķiniet svara pieaugumu katrai vērtnei atsevišķi pēc lamelu skaita un garuma.
- Parādiet rāmja piegādātājam aizpildījuma stiprinājumu, šķērsgriezumu un rāmja sienas biezumu, kā arī eņģes un stabus. Pārbaudiet arī nepieciešamo lamelu balstīšanu un termiskās izplešanās iespējas.
- Ja piedziņa jau ir uzstādīta, norādiet tās tipu un pievienojiet atvērta iebraucamā ceļa fotoattēlu. Vēlreiz izvērtējiet izvēli, ņemot vērā vēja slodzi; motors, kas iepriekš bija piemērots, jaunajam aizpildījumam var nederēt.
Saistītās detaļas un norādījumi: aizpildījumu salīdzinājums, piedziņu ierobežojumi, elektriskā fiksēšana.
Atdures, aizbīdņi un fiksēšana
Nosakiet atduru novietojumu un fiksēšanas veidu kopā ar rāmja konstrukciju. Aizbīdņa vai slēdzenes uzstādīšanai paredziet stingru vietu un pietiekami daudz vietas lietošanai.
- Aizvēršanas atduri izvēlieties atbilstoši rāmja apakšējai malai un gatavajam bruģim.
- Atvēršanas atdure un vārtu vērtnes fiksators pilda atšķirīgas funkcijas.
- Izvēlieties arī rokas aizbīdņa pretplāksni; salīdziniet to izmērus.
Fiksēšanas risinājumu paredziet pirms rāmja pabeigšanas
Automātiskajiem vārtiem savlaicīgi pārbaudiet piedziņas prasības attiecībā uz elektrisko slēdzeni un tās kabeļiem. Ja vērtnes pārklājas, nosakiet aizvēršanas secību. Rokas aizbīdnis nedrīkst bloķēt piedziņu, kad tā tiek iedarbināta.
Pirms piedziņas uzstādīšanas pārbaudiet vārtus, tos atverot ar roku
- Uz līdzenas pamatnes pirms metinājumu pabeigšanas pārbaudiet rāmja izmērus, diagonāles un plaknumu.
- Uzstādot, novietojiet tapas vienā asī. Pārbaudiet vārtus ar paredzēto aizpildījumu, nevis tikai ar vieglu, tukšu rāmi.
- Pārbaudiet abu vērtņu visu kustības loku. Pārbaudiet atstatumu līdz bruģim, stabam un žogam, kā arī atduru novietojumu.
- Vērtnei jākustas viegli, bez aizķeršanās un patvaļīgas kustības. Pēc tam vēlreiz pārbaudiet konsolēm sagatavotos izmērus un uzstādiet iepriekš izvēlēto piedziņu.
Ja, verot vērtni ar roku, tā jāpaceļ, jaudīgāks motors mehānikas kļūdu nenovērsīs. Pirms automatizācijas uzstādīšanas novērsiet problēmas cēloni.
Atsūtiet mums vārtu vērtnes izmērus, aizpildījumu un staba fotoattēlu, ja neesat pārliecināti par eņģi, atduri vai vietu kronšteinam.
