Salokāmi piekaramie vārti angāram

Salokāmo piekaramo vārtu sistēma ir piemērots risinājums vārtiem, kur nepieciešams maksimāli izmantot telpu un vienlaikus vārtu aizvēršanas sistēma nedrīkst izvirzīties ārpus ieejas ailes. Piemēroti angāriem, ražošanas cehiem un noliktavām, kur nepieciešamas platākas ieejas ailes.

Šā risinājuma priekšrocība ir tā, ka vārtiem nav nepieciešama atbīdīšanas vieta. Angāru salokāmie piekaramie vārti atveras horizontāli un salokās uz sāniem, tā atbrīvojot vērtīgu vietu vārtu priekšā un aiz tiem.

Vārtu bīdīšanas mehānismu veido C veida profils, piekaramie rullīši ar eņģi vārtelementu augšdaļā. Apakšējā vadotne palielina stabilitāti kopā ar apakšējo vadsliedi.. Dubultā eņģe savieno atsevišķos vārtu segmentus. Rokturis vai sviras aizbīdnis pasargā vārtus no atvēršanas.

Materiālu augstā izturība, kā arī kvalitatīvas eņģes un gultņi nodrošina nelielu apkopes nepieciešamību.

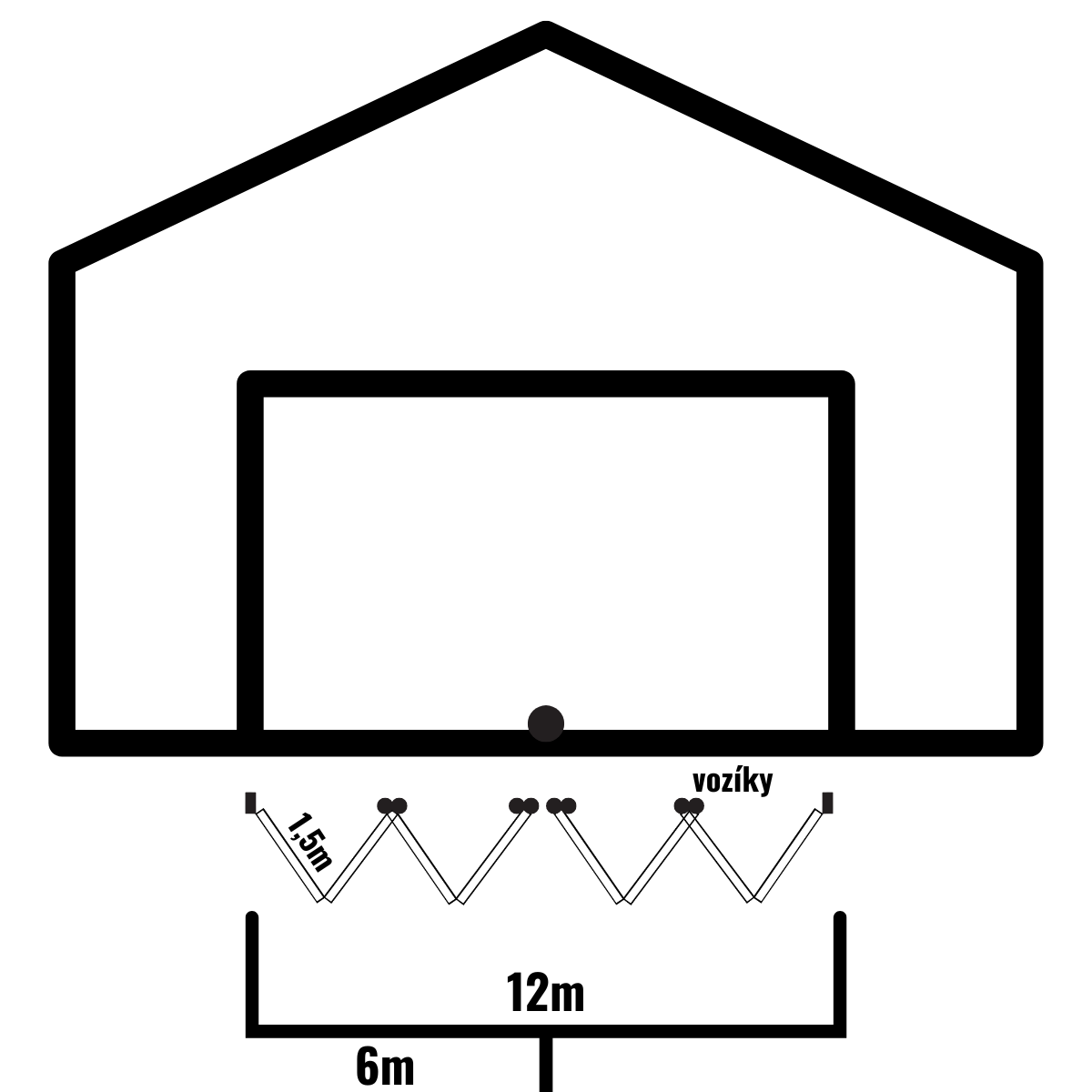

Lai labāk izprastu nepieciešamo detaļu skaitu, aplūkosim piemēru: angāram ir 12 m plata vārtu aile. Vārti sastāvēs no divām daļām — labās un kreisās. Katrā daļā būs 4 vārtu segmenti (4 vārtu aizpildījuma daļas), katrs 1,5 m garš.

Ailes augšdaļā visā tās garumā uzstāda C veida profilu, kurā ievieto piekaramo rullīti ar eņģi un nostiprina to pie vārtu segmenta. Nepieciešami 4 rullīši — 2 labajai daļai un 2 kreisajai. Eņģu skaits ir atkarīgs no vārtu segmenta augstuma, kā arī no tā, vai tajā ir durvis. Tomēr neaizmirstiet, ka rullīša komplektā ietilpst arī eņģe.

Apakšējo vadotni uzstāda tajās pašās vietās, kur rullīšus; nepieciešamais skaits ir tāds pats — 4 gab.: 2 labajai un 2 kreisajai daļai. Apakšējo atduri uzstāda vārtu vidū (1 gab.), kur apakšējā vadotne atduras. Apakšējā vadotne pārvietojas pa apakšējās vadsliedes gropi. Apakšējā vadsliede ir uzstādīta visā vārtu garumā.

Rokturi vai sviras aizbīdni uzstāda ērtā augstumā, lai ar to varētu ērti darboties. Sviras aizbīdni ar vertikālo vadotni izmanto kopā ar augšējo stieni un apakšējo stieni.. Pavelkot rokturi, stieņi izbīdās un nofiksē vārtus. Mūsu piemērā nepieciešami 2 gab.: 1 labajai un 1 kreisajai pusei.

Komponenti ir iedalīti sistēmai ar C veida profilu 73 × 61 × 3,5 mm un izturīgākai sistēmai ar C veida profilu 95 × 86 × 5 mm.
