Atdure nosaka gala pozīciju, aizbīdnis nostiprina vārtu vērtni, bet piemērota slēdzene to aizslēdz. Izvēlieties tos kopā ar rāmi, gatavo piebrauktuves segumu un vadības veidu. Automātiskiem vārtiem fiksatoram jāsadarbojas ar piedziņu; parasts manuāls aizbīdnis pirms piedziņas iedarbināšanas jāatbrīvo.
| Veramie vārti: izvēlieties tēmu | |
|---|---|
| Uzstādīšanas vietas mērīšana un darbu secība | |
| Vieta un slīpums | Rāmis, eņģes un pildījums |
| Piedziņa un kronšteini | Atdures un piederumi |
Pirms pasūtīšanas pārbaudiet visu savienojumu
| Jūs izvēlaties | Kas tam nepieciešams |
|---|---|
| Manuālu aizbīdni | Atbilstošu pretdaļu vai iemavu, stiprinājumu pie rāmja un nepieciešamo aizbīdņa tapas sniedzamību. Ja iemavai nav atdures virsmas, vārtu vērtnes pozīcija jānosaka ar atsevišķu atduri. |
| Slēdzene | Pretdaļa, piemērota montāžas pozīcija un piekļuve atslēgai. Ja tiek izmantots elektriskais fiksators papildus nepieciešama atbilstoša barošana, vadība un avārijas atbloķēšana. |
| Piedziņas komplektu | Pārbaudiet motoru skaitu, konkrēto vadības bloku un komplektācijas saturu. Kronšteini, uztvērējs, tālvadības pultis, fotocelulas un signāllampiņa dažādos komplektos var atšķirties. Atsevišķi pārbaudiet pagarinātos kronšteinus, atdures, kabeļus un enkurstiprinājumus. |

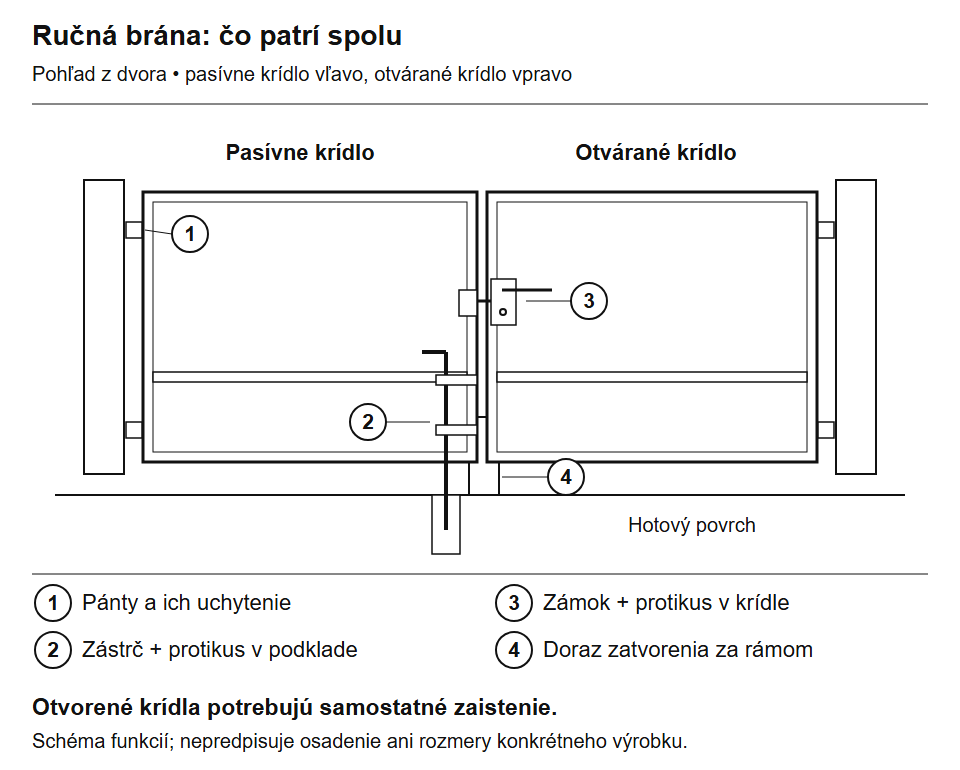

Manuālas sistēmas darbības princips, skatoties no pagalma. Eņģes un pildījumu izvēlas atsevišķi; atvērtām vārtu vērtnēm nepieciešams savs fiksators. Noklikšķiniet, lai palielinātu.

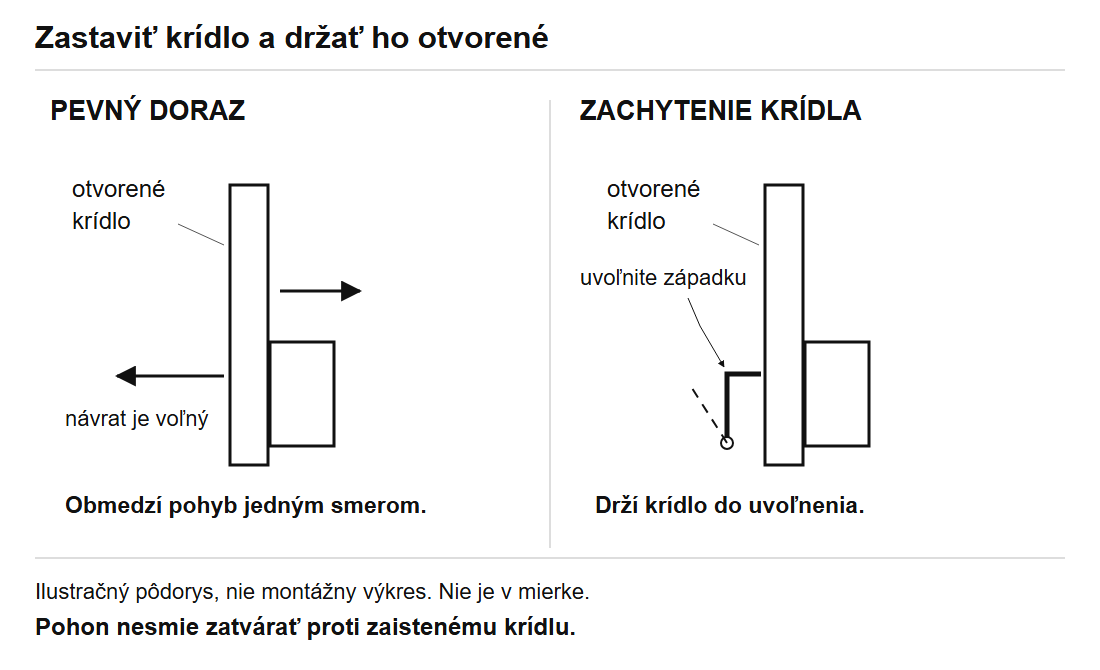

Kas aptur vārtus un kas notur tos vietā
| Kas | Kāpēc | Veids un izvēle |
|---|---|---|
| Aizvēršanas atdure | Nosaka aizvērtu vārtu vērtņu gala pozīciju. | Apakšējo atduri izvēlieties atbilstoši rāmja augstumam virs gatavā seguma un stiprināšanas veidam. |
| Atvēršanas atdure | Aptur vērtni atvēršanas beigu pozīcijā. | Ārēja vai iebūvēta mehāniska atdure — atbilstoši konkrētajai piedziņai. Pārbaudiet pozīciju un atvēršanas leņķi. |
| Atvērtas vērtnes fiksators | Tas notur arī manuālo vērtni, lai tā brīvi neatvērtos atpakaļ. | Izvēlieties fiksatoru un tā atbrīvošanas veidu. Fiksēta atdure pati par sevi šo funkciju nenodrošina. |
| Aizbīdnis | Piemēram, tas nostiprina manuālu vārtu pasīvo vērtni. | Aizbīdņa tapa un piemērota pretdaļa; salīdziniet diametru, gājienu un montāžas augstumu. |
| Slēdzene | Nodrošina vārtu aizslēgšanu. | Manuāla aizslēgšana vai elektriskais fiksators atbilstoši vadības veidam. |
Automatizētajiem vārtiem atdures izvēlieties atbilstoši piedziņas instrukcijai. Iestatītais darbības laiks nav universāls mehāniskās atdures aizstājējs. Fiksatoru, kas stingri notur atvērtu vērtni, nedrīkst atstāt ieslēgtu, kad motors sāk aizvēršanu.
Uzstādiet atduri, ņemot vērā gatavo bruģa segumu
Pirms urbšanas pārbaudiet saskari ar rāmi, atstatumu līdz automobiļa apakšai un abu vērtņu trajektoriju. Vēlāk ieklāts bruģis var mainīt spraugu zem rāmja un aizbīdņa tapas nepieciešamo sniedzamību. Izvēlieties nesošajai pamatnei piemērotu stiprinājumu; ar plānu bruģakmeni vien var nepietikt.
Ja automobilis ir zems, pārbaudiet arī, vai tas var pārbraukt pāri atdurei. No aizbīdņa un tā atveres jābūt iespējai iztīrīt granti, lapas un sniegu. Uzturiet ūdens noteci brīvu; drenāžas atvere pati par sevi negarantē aizsardzību pret aizsalšanu.
Piemērs: gatavs bruģa segums un zems automobilis
Jūs izvēlaties centrālo atduri un apakšējo aizbīdni. Svarīgs ir rāmja apakšmalas augstums, automobiļa trajektorija un nesošā pamatne zem bruģa.
- Aizveriet un nolīmeņojiet vārtu vērtnes. Atdures vietā izmēriet atstatumu no gatavā seguma līdz rāmim un vietu, līdz kurai sniedzas aizbīdņa tapa.
- Salīdziniet atdures augstumu ar saskares vietu uz rāmja un faktisko automobiļa pārbraukšanas iespēju. Vietā, kur mainās slīpums, ar automobiļa kataloga klīrensu vien nepietiek.
- Ja izvēlaties iebūvētu EGS iemavu, gala pozīciju nosakiet ar atsevišķu atduri. SABO gadījumā vienlaikus izvērtējiet atdures virsmu, aizbīdņa tapas atveri, stiprinājumu un tīrīšanas iespējas.
Saistītās detaļas un norādījumi: atdures, EGS un SABO, aizbīdņa izvēle.
Kā izvēlēties aizbīdni ar piemērotu pretdaļu
Manuāli veramiem divviru vārtiem pasīvo vērtni bieži nostiprina ar apakšējo aizbīdni. Izvēlieties to tikai pēc aizvērtā rāmja pozīcijas un gatavā seguma augstuma noteikšanas.
- Izmēriet sniedzamību: attālumu starp aizbīdņa stiprinājuma vietu un pretdaļu. Salīdziniet izstrādājuma kopējo garumu un izmantojamo gājienu.
- Salīdziniet tapu un atveri: to diametru un pozīciju, kā arī nepieciešamo ievietošanas dziļumu saskaņā ar izstrādājuma rasējumu.
- Pārbaudiet lietošanu: roktura novietojumu un kustību, kā arī to, kā fiksēt pacelto tapu, lai tā, atverot vārtus, neberztos pret zemi.
- Izvēlieties pretdaļu: iebūvētu iemavu vai atduri ar atveri. Nosakiet tās stiprinājumu, drenāžu un piekļuvi tīrīšanai.
| Atdures un aizbīdņi | |
|---|---|
 |
Precīzai aizvērtu vārtu pozīcijas noteikšanai. Uzstādīšanu pielāgo pamatnei un vietai vārtu ailē. |
 |

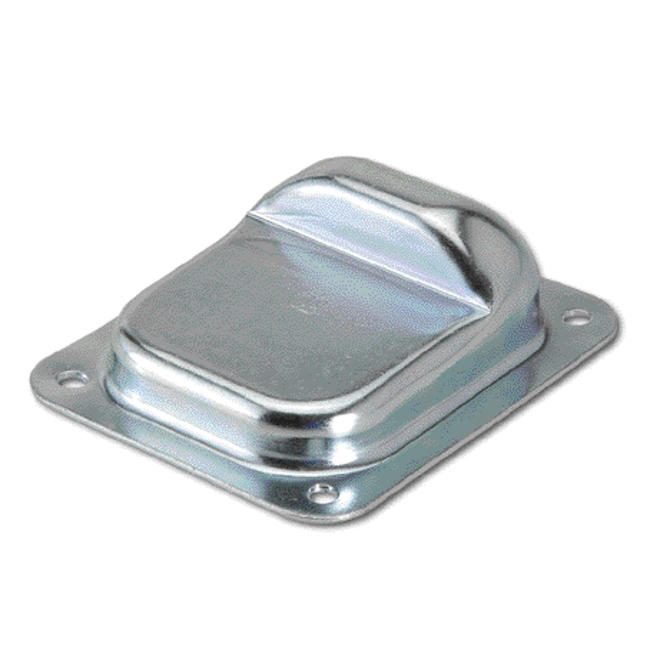

Atdure ar aizbīdņa tapas atveri Manuālā sistēmā tā var darboties kopā ar aizbīdni; atveri un aizbīdni izvēlas atbilstošos izmēros. |
 |

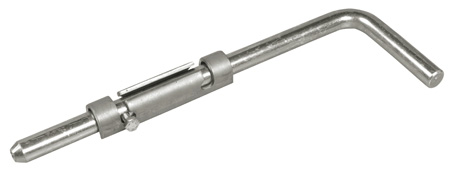

Pieskrūvējams aizbīdnis vārtu vērtnes nostiprināšanai zemē; izvēlieties garumu un pretdaļu. |
 |

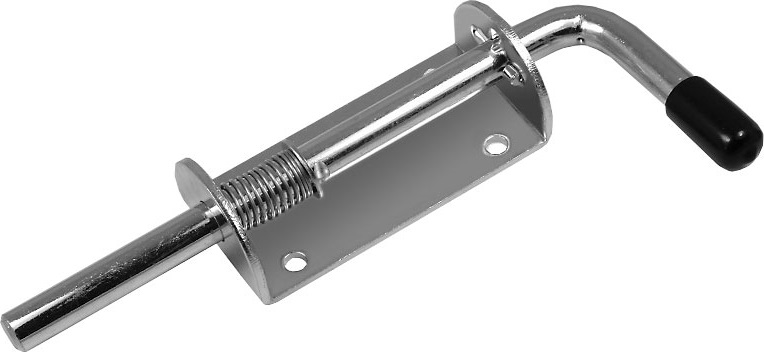

Atsperes variants manuālai lietošanai. Salīdziniet fiksēšanas veidu un montāžu ar konkrēto izstrādājumu. |

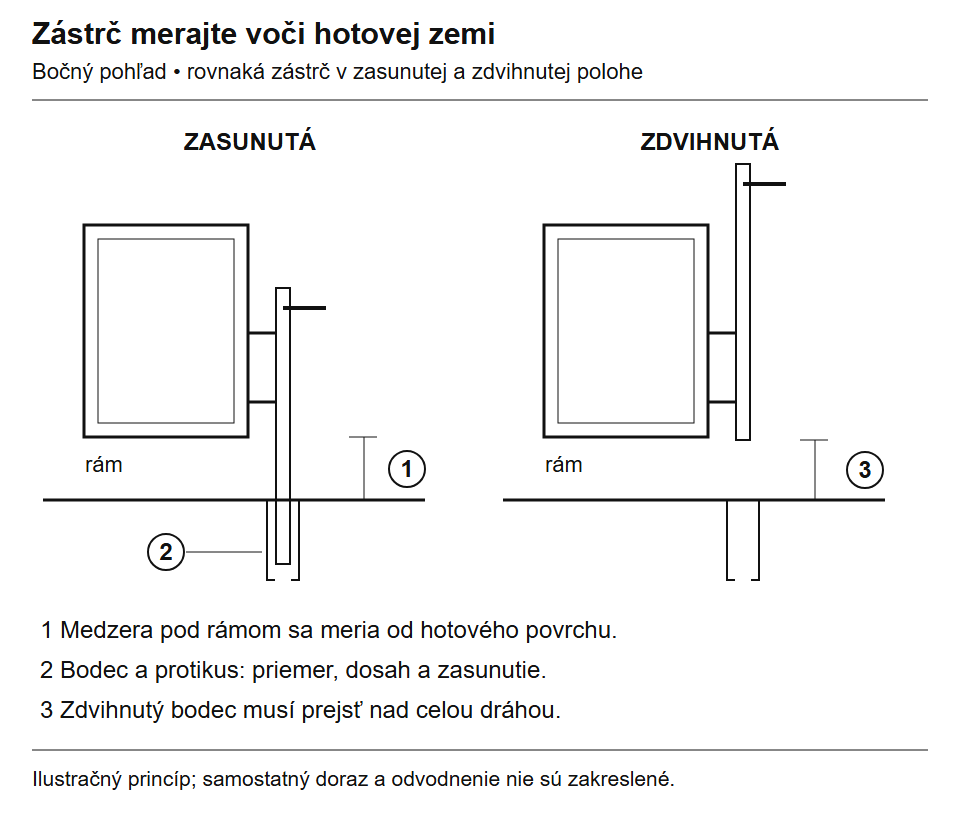

Izmēriet gan ievietoto, gan pacelto stāvokli. Atverot vārtus, tapa nedrīkst aizķerties aiz augstākas iebrauktuves vietas. Noklikšķiniet, lai palielinātu.
EGS ligzda vai SABO atdure?

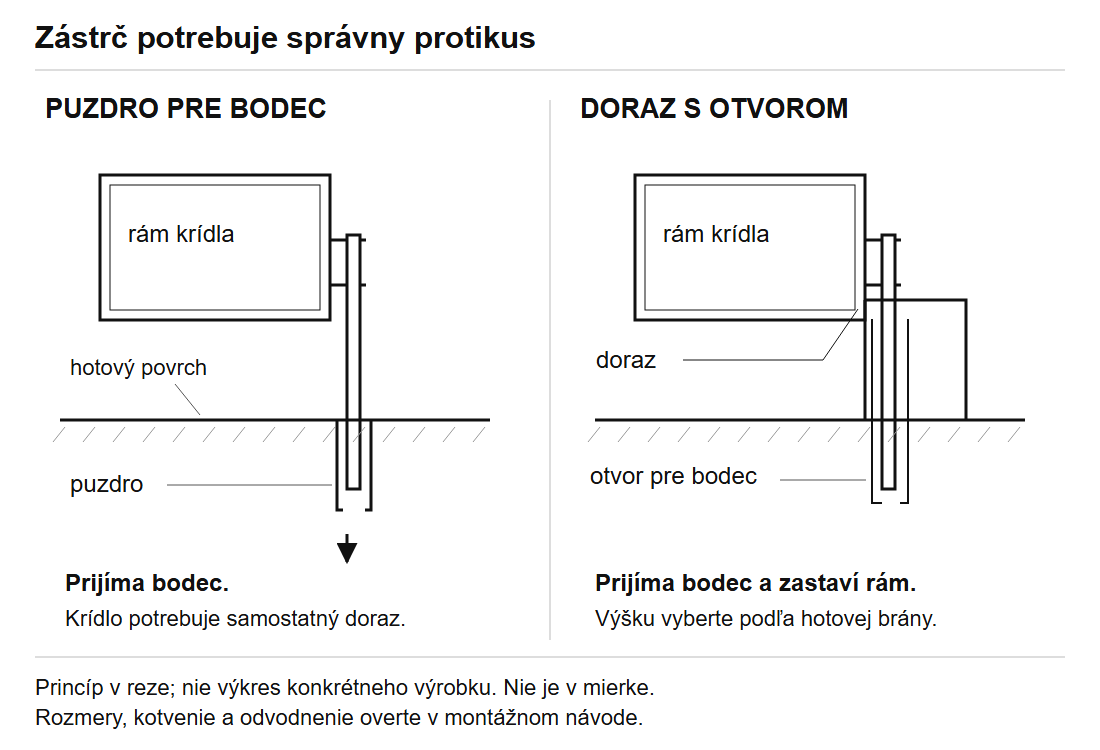

EGS ir iegremdējama tapas ligzda ar ūdens noteci. Tai nav atdures plāksnes, tāpēc tā pati nenosaka vārtu vērtnes gala stāvokli. SABO apvieno apakšējo atduri ar atveri aizbīdnim. Izvēlieties to, ņemot vērā spraugu starp gatavo segumu un vērtnes apakšmalu, tapas izmēru un montāžas instrukciju.
| Sortimentā pieejamā ligzda un atdure | |
|---|---|
 |

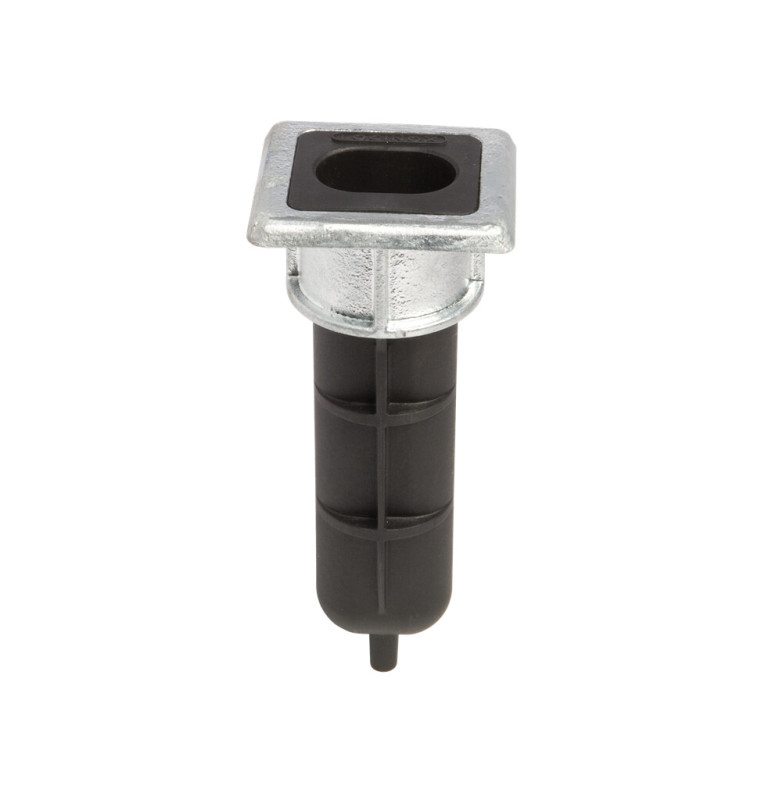

Locinox EGS – ligzda aizbīdnim Iegremdējama tapas ligzda ar ūdens noteci. Tai nav atdures plāksnes; vērtnes gala stāvoklis jārisina atsevišķi. |
 |

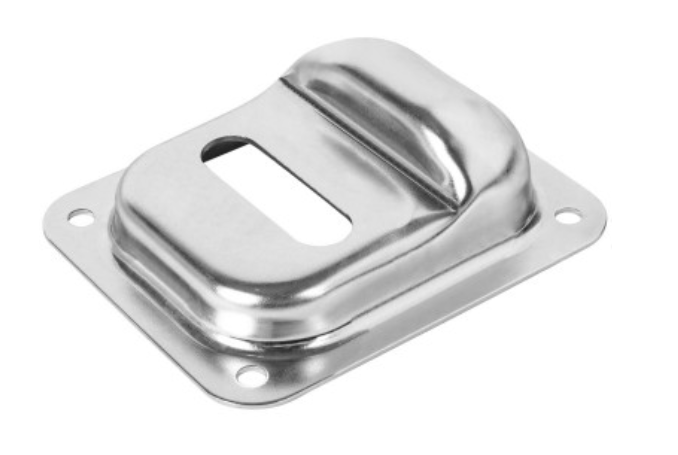

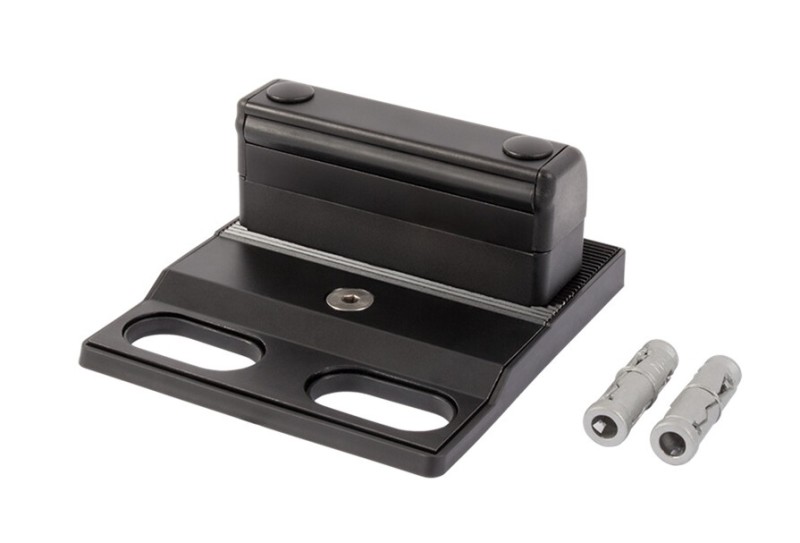

Locinox SABO – atdure ar atveri Apakšējā atdure ar atveri aizbīdnim. Izvēlieties, ņemot vērā spraugu virs gatavā bruģa seguma un tapas izmēru. |
Divi manuālu vārtu nostiprināšanas piemēri
| Situācija | Detaļas un pārbaudes pirms pasūtīšanas |
|---|---|
| Atdure jau ir, bet trūkst atveres aizbīdnim | Aizbīdnis + iegremdējama EGS ligzda. EGS paredzēta tapai līdz Ø 20 mm, un tai nav atdures plāksnes. Izmēriet tapas izvirzījumu, gatavā seguma augstumu un vietu ligzdas uzstādīšanai ar noteci. |
| Nepieciešama gan atdure, gan virspusē montējams pretgabals | Saderīgs aizbīdnis + SABO. Pārbaudiet, vai tapa ir līdz Ø 20 mm un sprauga starp virsmu un vārtu apakšmalu ir 20–45 mm. VSA, VSF un KEYDROP ražotājs norāda profilu 40–60 mm; tā nav universāla kombinācija visiem aizbīdņiem. |
Abos risinājumos pārbaudiet, vai pēc pacelšanas tapa atrodas ārpus visas kustības trajektorijas un vai katrai atvērtajai vērtnei ir piemērots nostiprinājums. Ja nākotnē paredzēts uzstādīt piedziņu, manuālā fiksēšana jāpielāgo automātiskai darbībai.
Aizslēdzams aizbīdnis vai montāža rāmī
Pati atdure vai parasts neaizslēdzams aizbīdnis vārtus neaizslēdz. Izvēlieties slēdzeni vai aizslēdzamu aizbīdni, piemēram, KEYDROP. Pirms slēptās montāžas ar SUBY pārbaudiet profila iekšējo telpu un sieniņas biezumu; montāžas atveri sagatavojiet saskaņā ar izstrādājuma rasējumu.
| Aizslēgšana un montāža profilā | |
|---|---|
 |

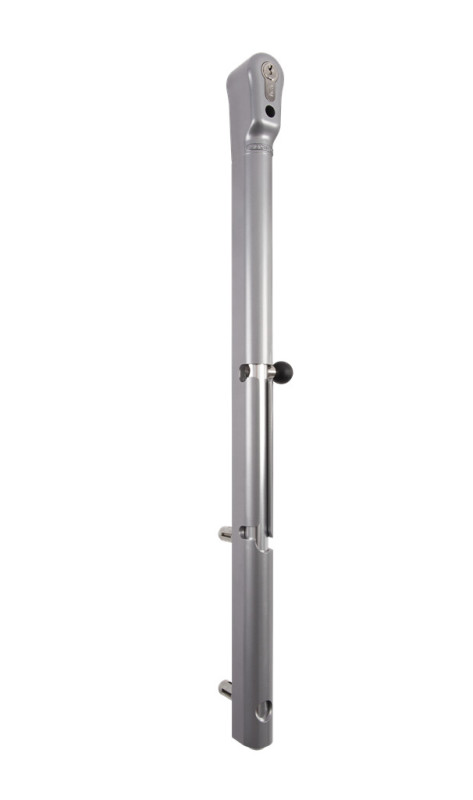

Locinox KEYDROP – aizslēdzams aizbīdnis Aizbīdnis, ko var aizslēgt ar atslēgu. Pārbaudiet vietu uz profila, nepieciešamo pacēlumu un pretgabala novietojumu. |
 |

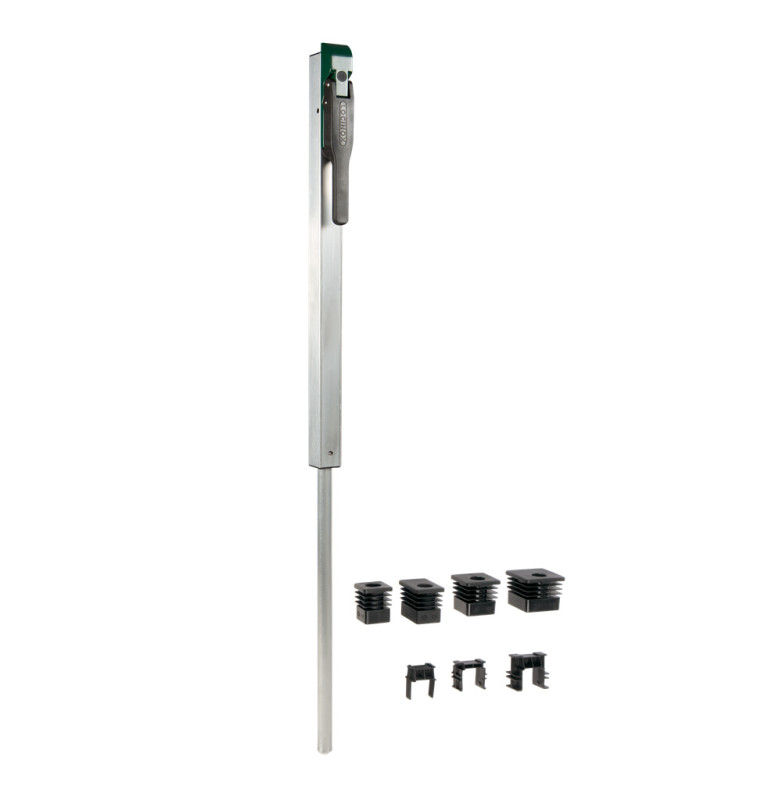

Locinox SUBY – profilā montējams aizbīdnis Aizbīdnis, kas uzstādīts vārtu vērtnes profilā. Pirms atveres izgriešanas salīdziniet profilu, sieniņas biezumu un montāžas rasējumu. |
Locinox VSF ir citāda uzbūve: aizvērtā stāvoklī tā rokturi var nobloķēt otra vērtne. Nejauciet šo fiksēšanas veidu ar SUBY montāžu profila iekšpusē. Citus izmērus un variantus skatiet sadaļā veramo vārtu aizbīdņi.
Elektriskajai slēdzenei jādarbojas saskaņoti ar piedziņu
Pārbaudiet slēdzenes prasības, pirms sagatavojat kabeļu instalāciju. M-Fab ražotājs iesaka elektrisko slēdzeni, ja vērtnes platums pārsniedz 2,5 m; šis ierobežojums neattiecas uz visiem motoriem. Citu piedziņu gadījumā jāievēro tās instrukcija.
NICE PLA10 ir vertikāla, bet PLA11 ir horizontāla elektriskā slēdzene; abām nepieciešama 12 V AC barošana. Pārbaudiet izvadu un vadības veidu faktiski uzstādītās vadības bloka instrukcijā. Motora spriegums nenosaka slēdzenes barošanas spriegumu.
Vēl viena iespēja ir elektriski vadāms apakšējais aizbīdnis. Pirms vērtnes kustības tas pilnībā jāatbloķē, un tas jāievieto tikai pareizajā pozīcijā. Pārbaudiet nepieciešamo barošanu, vadības signālu, pretgabalu un avārijas atbloķēšanas veidu.
Elektroapgādes pārtraukuma gadījumā elektriskā fiksācija atkarībā no modeļa var palikt aizslēgta vai atbloķēties. Pārbaudiet konkrētā modeļa īpašības un piekļuvi atslēgai. Atbloķēts aizbīdnis pats neatbloķēs nobloķētu motoru; skatiet arī sadaļu par piedziņas manuālo atbloķēšanu un rezerves barošanu.
Pārlaidums nosaka vērtņu secību

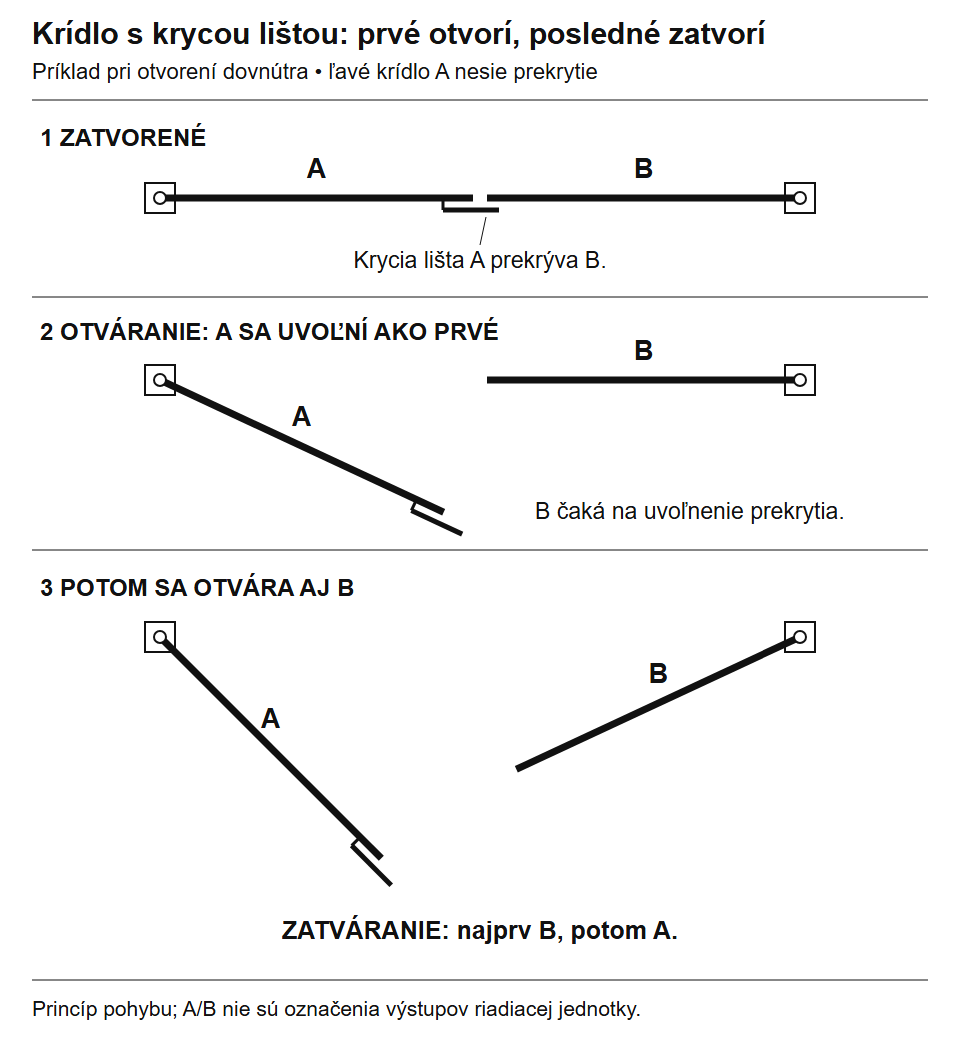

Ja vienai vērtnei ir pārlaiduma līste, kas nosedz otru, atverot tā vispirms jāatbrīvo, bet aizverot – jāaizver pēdējā. Vispirms izmēģiniet šo kustību manuāli. Pēc tam iestatiet pareizo secību un aizkavi konkrētajā vadības blokā; neuzminiet motoru numurus pēc kreisās un labās puses.
Šajā piemērā līste ir piestiprināta kreisajai vērtnei A; ja pārlaidums ir pretējā pusē, vērtņu funkcijas mainās vietām. Motoru numurus un aizkaves iestatījumu nosaka vadības sistēmas instrukcija. Noklikšķiniet, lai palielinātu.
Manuālai sistēmai vispirms aizveriet un nostipriniet pasīvo vērtni, pēc tam aizveriet aktīvo vērtni. Atdurei un pretgabalam šajā pozīcijā ir jāpieguļ. Slēdzene vai aizbīdnis nedrīkst ar spēku kompensēt nosēdušos vai savērpušos rāmi. Ja vērtnes ir dažāda platuma, katru motoru un kustības trajektoriju novērtējiet atsevišķi.
Kā ikdienā vadīsiet vārtus
Pirms pasūtīšanas pārbaudiet piedziņas komplekta saturu. Uztvērējs, tālvadības pultis, fotoelementi vai signāllampa jau var būt iekļauti komplektā. Papildaprīkojumu izvēlieties atbilstoši precīzam vadības bloka modelim un tam, kas izmantos vārtus.
Izvēlieties pogas vai tastatūras novietojumu tā, lai vadības komandas ievadīšanas laikā lietotājs atrastos ārpus vērtnes un piedziņas sviras kustības zonas. Elektriskais atslēgas slēdzis nosūta komandu vadības sistēmai; elektroapgādes pārtraukuma gadījumā tas neaizstāj mehānisko atbloķēšanas atslēgu.
| Kas | Kāpēc | Veids un pārbaude |
|---|---|---|
| Atslēgas slēdzis | Vārtu vadība pie iebrauktuves bez tālvadības pults. | Slēdži: kontakts un pieslēgums atbilstoši vadības bloka ieejai. Elektriskā vadības komanda nav mehāniska avārijas atbloķēšana. |
| Tastatūra | Piekļuve ar kodu mājiniekiem vai saskaņotiem apmeklētājiem. | Pārbaudiet vadu, kopnes vai radio saskarni un nepieciešamo dekoderu vadības sistēmas komplektācijā. |
| Vadība ar mobilo tālruni | Vārtu atvēršana un piekļuves pārvaldība atbilstoši moduļa iespējām. | GSM vai Wi-Fi risinājums: signāls, barošana, savienojums ar vadības bloku un, iespējams, SIM karte/pakalpojums. Atvēršanas komanda ne vienmēr apstiprina vārtu faktisko pozīciju. |
| Rezerves barošana | Darbība elektroapgādes pārtraukuma laikā ar saderīgu komplektāciju. | Rezerves barošanas avots konkrētam vadības blokam. Pārbaudiet savienotāju, uzlādi un piederumus; šis risinājums nav universāli saderīgs ar visiem 24 V motoriem. |
| Tālvadības pults | Vēl viens lietotājs vai vairāku ierīču vadība. | Pārbaudiet uztvērēju, kodējumu un frekvenci. Vienāda frekvence pati par sevi neapstiprina saderību. |
Izvēlieties aizsargierīces atbilstoši to atrašanās vietai
Fotoelementi uzrauga sava stara ceļu. Tie neaizstāj vietu novērtēšanu pie eņģēm, starp vērtnēm un pie žoga. Fotoelementu un drošības malu pieslēgumu, kā arī to pārbaudi izvēlieties atbilstoši vadības blokam un vārtu riska zonām. Bākuguns barošanu izvēlieties atbilstoši vadības bloka izejai.
Biežāk uzdotie jautājumi, izvēloties detaļas
Vai vārtiem ar piedziņu nepieciešams arī atduris?
Ievērojiet konkrētā motora instrukciju: attiecīgajā virzienā tas var izmantot ārēju vai iebūvētu mehānisko atduri. Gājiena apguve nenozīmē, ka drīkst izlaist paredzēto atduri. Pārbaudiet gan atvērto, gan aizvērto stāvokli.
Vai atsperes aizbīdnis ir automātisks?
Atspere pati par sevi nenozīmē elektrisku atbloķēšanu. Parastā manuālā aizbīdņa gadījumā lietotājam jāatbrīvo vērtne, pirms iedarbina piedziņu. Automātiskai fiksācijai izvēlieties ierīci, kas darbojas kopā ar vadības sistēmu.
Vai ritenītis palīdzēs, ja vērtne nosēžas?
Vispirms noskaidrojiet cēloni: eņģes, rāmis, stiprinājums vai stabs. Atbalsta ritenītis var balstīt atbilstoši projektētu vārtu vērtni, taču tas nav universāls tās mehānisma remonts.
Kas jāpārbauda pirms pasūtīšanas
- Profila izmērs un stingra vieta detaļas stiprināšanai.
- Faktiskā sprauga zem vērtnes, tapas diametrs un gājiens, kā arī pretdaļa.
- Atvēršanas virziens, pārlaidums un piekļuve rokturim vai atslēgai.
- Elektriskai ierīcei — precīzs vadības bloka marķējums, barošana, pieslēguma veids un darbība strāvas padeves pārtraukuma gadījumā.
- Komplekta saturs, stiprinājumi, kabeļi un detaļas, kas jāpasūta atsevišķi.
Nosūtiet mums vārtu vērtņu saskares vietas un atdures atrašanās vietas fotoattēlu, kā arī profila un spraugas virs zemes izmērus. Automātiskiem vārtiem pievienojiet piedziņas plāksnītes fotoattēlu un vadības bloka marķējumu. Palīdzēsim izvēlēties savstarpēji saderīgas detaļas.
