Plānojat veramos vārtus vai vēlaties pievienot piedziņu? Izvēlieties savu situāciju tabulā. Parādīsim, ko izmērīt, kuras detaļas jāizvēlas kopā un kas jāsagatavo pirms izgatavošanas un betonēšanas. Detalizētu informāciju atveriet pie konkrētā jautājuma.
Atrodiet risinājumu savai iebrauktuvei
| Jūsu situācija | Atvērt tieši |
|---|---|
| Jauni vārti, pagaidām manuāli darbināmi | Piemērs 4 × 1,5 m: rāmis, eņģes un sagatavošana vēlākai piedziņas uzstādīšanai |
| Vārti jau ir uzstādīti, vēlos piedziņu | Manuāla pārbaude, mērīšana un komplekta izvēle |
| Īss vai slīps pagalms | Vieta automašīnai · slīpuma mērīšanas piemērs |
| Plats mūrēts stabs | Lineārās piedziņas kronšteini vai locītavsvira |
| Vēlos privātumu un pilnu aizpildījumu | Kas jāpārbauda, aizsedzot esošos vārtus |
| Izvēlos atduri vai aizbīdni | Ieklāts bruģis, zema automašīna un pareizā atdure |
| Nepieciešama gājēju vai avārijas piekļuve | Vienas vērtnes gājēju vārtiņi · elektrības padeves pārtraukums |
Kas jāizmēra · Piemērs 4 × 1,5 m · Ko pasūtīt kopā · Informācija ieteikuma sagatavošanai
Piemērs 4 m × 1,5 m ilustrē darba gaitu. Pielāgojiet izmērus, konstrukciju un furnitūru savai iebrauktuvei; šis nav universāls ražošanas rasējums. Piedziņu uzstādiet tikai pēc tam, kad sekmīgi pārbaudīti gatavie vārti manuālā režīmā.
Sagatavošanas secība: uzmērīšana → vērtnes, furnitūras un piedziņas izvēle kopā → rasējums un būvdarbu sagatavošana → izgatavošana un manuāla pārbaude → piedziņas montāža un nodošana ekspluatācijā.
Kas jāizmēra pirms detaļu izvēles
Paņemiet mērlenti un izmēriet gatavās ailes platumu starp stabiem gan augšā, gan apakšā. Skicē atzīmējiet katras eņģes asi, bruģa galīgo augstumu un vietu, kur novietosiet automašīnu. Ja vērtnes ir dažāda platuma, izvērtējiet katru atsevišķi.
| Parametrs | Kas jāpārbauda uz vietas |
|---|---|
| Brauktuve | Attālums starp gatavajiem stabiem pie zemes un vārtu augstumā. |
| Reljefs | Augstākais punkts abu vērtņu kustības trajektorijā, ne tikai zem aizvērtiem vārtiem. |
| Atvēršana | Atvēršanas virziens, nepieciešamais leņķis un attālums līdz automašīnai, sienai, žogam vai ietvei. |
| Stabi | Materiāls, stāvoklis, nesošā serde un vieta eņģei un piedziņas kronšteinam. |
| Vērtnes | Garums no eņģes ass, gatavās vērtnes svars un aizpildījuma veids. |
| Ekspluatācija | Manuāla vai motorizēta vadība, vēja iedarbība un atvēršanas reižu skaits. |
Detalizēta iebrauktuves telpas un slīpuma mērīšanas instrukcija palīdzēs atklāt iespējamu sadursmi vēl pirms izgatavošanas.
Uzskatāms piemērs: 4 m brauktuve, 1,5 m rāmis
4 000 mm ir aile starp gatavajiem stabiem; 1 500 mm ir rāmja augstums. Katra rāmja garumu nosakiet tikai pēc eņģu un atdures izvēles, kā arī paredzētās pārlaiduma vietas ņemšanas vērā. Vienkārši nedaliet aili divos divu metru rāmjos — jāparedz vieta arī furnitūrai un darba spraugām.

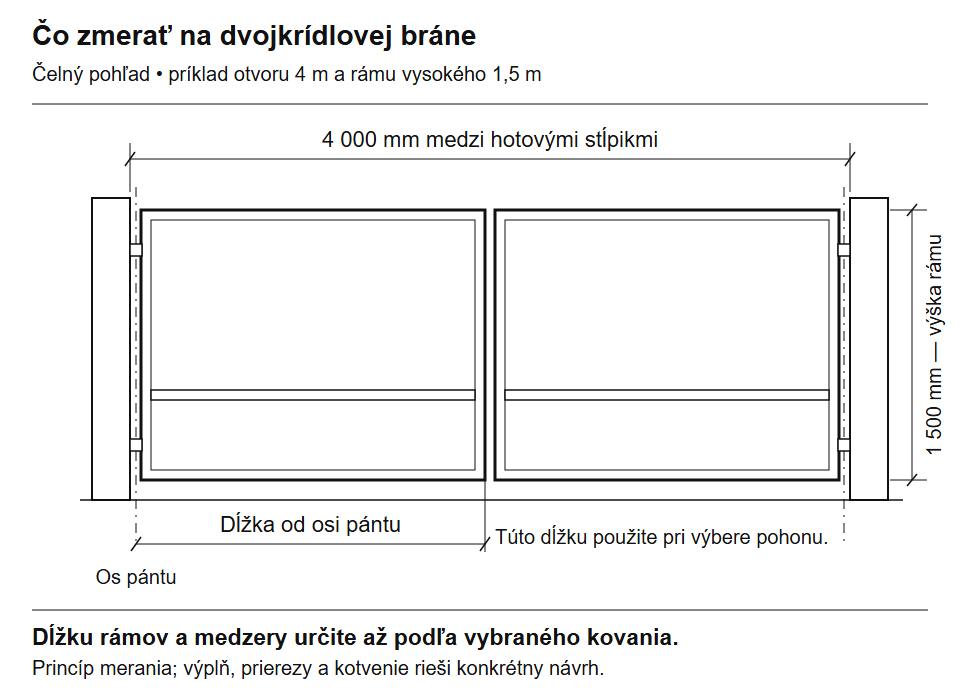

Pārskatāmības labad aizpildījums nav attēlots. Viena horizontāla šķērssija parāda iespējamo rāmja dalījumu; ar to netiek noteikts ne šķērsgriezums, ne kronšteina novietojums. Noklikšķiniet, lai palielinātu.
Piedziņas izvēlei izmēriet vērtnes garumu no eņģes ass līdz tās tālākajai malai. Pasūtot profilus, izmantojiet rāmja ražošanas rasējumu. Tie ir divi dažādi izmēri.
Kuras detaļas jāizvēlas kopā
Vispirms izvēlieties vadības veidu. No tā ir atkarīga vērtņu nostiprināšana un pasūtījuma saturs.
| Jūsu vārti | Izvēles pamats |
|---|---|
| Manuāli darbināmi divviru vārti | Eņģes ar stiprinājumiem, atdures un atvērtu vērtņu fiksēšana, pasīvās vērtnes aizbīdnis ar atdures plāksni un slēdzene atbilstoši vajadzīgajam aizslēgšanas veidam. |
| Piedziņa uzreiz vai vēlāk | Pie vārtu mehānikas pieskaitiet kronšteinus un to nesošās stiprinājuma vietas, vadības bloku, kabeļus un drošības elementus. Pārbaudiet prasītās atdures un, ja nepieciešams, elektrisko slēdzeni un avārijas piekļuvi. |
Salīdziniet visu komplektu: motora cena vien vēl neietver visas nepieciešamās detaļas un būvdarbu sagatavošanu. Izvēloties pazemes piedziņu, pārbaudiet arī korpusus, atbloķēšanas mehānismu un ūdens novadīšanu; manuāli darbināmiem vārtiem — aizbīdņa atdures plāksni un atvērtu vērtņu fiksāciju.
Kā pārbaudīt komplekta saturu un izvēlēties saderīgās detaļas
Visas instrukcijas vienuviet
| Kas jāatrisina | Darba gaita un detaļu izvēle |
|---|---|
| Vai vērtnes ietilpst iebrauktuvē? | Slīpuma mērīšana, atvēršana uz āru un salokāmās vērtnes. Atzīmējiet kustības trajektoriju un vietu automašīnai. |
| No kā izgatavot vārtus? | Rāmis, profili, stabi un pamati, eņģes, aizpildījums un virsmas aizsardzība. Izvēlieties tās kopā ar kronšteinu nesošo stiprinājuma vietu. |
| Kādu piedziņu izvēlēties? | Piedziņas veids, 24 V vai 230 V un katra modeļa ierobežojumi. Izvērtējiet vērtnes garumu un svaru kopā. |
| Vai kronšteini ietilps? | Montāžas ģeometrija: Wingo A/B/C un diagrammas, HOPP svira vai pazemes piedziņa. |
| Kas jāsagatavo un jāpievieno? | Kabeļi un piemērs MC424LR30. Tālāk rokasgrāmatas, montāža un pārbaudes un apkope un problēmu novēršana. |
| Kā nostiprināt un vadīt vārtus? | Atdures, aizbīdnis ar atbildplāksni, elektriskā slēdzene un vadība un rezerves barošana. Izvēlieties atbilstoši manuālai vai automātiskai darbībai. |
Kas mums jānosūta, lai izvēlētos detaļas un piedziņu
Lai sniegtu pirmo ieteikumu, sagatavojiet:
- Iebrauktuves skici, norādot katra vārtu paneļa garumu un augstumu, atvēršanās virzienu un leņķi.
- Aizpildījuma veidu un gatavā vārtu paneļa svaru; ja vārti vēl tikai top, materiālu sarakstu svara aptuvenai noteikšanai.
- Trīs fotogrāfijas: visa iebrauktuve, skatoties no pagalma, eņģes un staba detaļa no augšas, kā arī vieta, kur atvērsies vārtu panelis. Pie detaļas norādiet izmērus — ar fotogrāfiju vien nepietiek.
Ja virsma ir slīpa, norādiet augstuma atšķirības vārtu paneļu kustības trajektorijā. Ja piedziņa jau ir uzstādīta, nofotografējiet arī tās datu plāksnīti un vadības bloka marķējumu.
Meklējat tikai konkrētu detaļu? Apskatiet eņģes, aizbīdņus, atdures vai veramo vārtu piedziņas. Mainot detaļu, salīdziniet arī montāžas rasējumu un vecās detaļas atbildplāksni.
Izvēlēsimies detaļas atbilstoši jūsu iebrauktuvei
Nosūtiet mums izmērus un fotogrāfijas. Palīdzēsim salīdzināt piemērotas eņģes, atdures un piedziņu komplektus, kā arī pārbaudīt, vai to uzstādīšanai pietiek vietas.
| Turpiniet atbilstoši tam, kas jums jāatrisina |
|---|
| Vieta, slīpums un atvēršana · Visas situācijas un piemēri |
