NICE Toona TO5024 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtnes garumu līdz 5 m un svaru līdz 500 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
356,18 € ar PVN
| Svars |
|---|
| 9,00 kg |
Produkta apraksts NICE Toona TO5024 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtnes garumu līdz 5 m un svaru līdz 500 kg
NICE Toona TO5024 ir atsevišķs motors 24 V DC vienai vārtu vērtnei veramajiem vārtiem. Tā ir neatgriezeniska, tai ir alumīnija korpuss un bronzas vadošais uzgrieznis. 24 V spriegums attiecas uz motoru, nevis automātiski uz vadības bloka tīkla barošanu.
Lietošanas ierobežojumi: 5 m un 500 kg nav pieļaujami vienlaikus. Pie 5 m grafiks pieļauj aptuveni 200 kg, bet 500 kg — aptuveni līdz 1,8 m. Konkrēto kombināciju pārbaudiet saskaņā ar TO5024 līkni; pie pilna aizpildījuma un vējā ņemiet vērā lielāku slodzi. Nomainot vecāku piedziņu, pārbaudiet kronšteinu un tapu izmērus.
Motora magnētiskais enkoders darbojas kopā ar piemērotu vadības bloku. Pašreizējais MC824HR30/MCA1R30 atbalsta pozīciju apguvi, BlueBUS un iestatījumus atbilstoši tā atsevišķajai instrukcijai. Vecākajam MC824HR10 ir cita plate. Komplektācijas saturu, fotoelementus, radio uztvērēju un akumulatoru izvēlieties atbilstoši faktiskajam vadības blokam.
| Ātrā navigācija | |
|---|---|
| Komplektācija | Komplekti |
| Piederumi | Ierobežojumi |
| Kalpošanas ilgums | Montāža |
| Pieslēgšana | Atdure |
| Atbloķēšana | Parametri |
| Instrukcija | Fotogalerija |
| Piederumi — spailes un polaritāte | PDF instrukcija |
| Piedziņas komplektā ietilpst: | Kods | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024 motors |
TO5024 |
|
|
TO5024 motors: vērtnes garums līdz 5 m un svars līdz 500 kg ir atsevišķas maksimālās vērtības. Pieļaujamo kombināciju nosakiet, izmantojot tālāk redzamo diagrammu. |
||||
 |
1 × | Iekšējā mehāniskā atvēršanas atdure | PLA13 | |
|
Iekšējā atdure ierobežo vārtu vērtnes atvēršanu. Ārējo atduru nepieciešamību un aizvērtas pozīcijas fiksēšanu nosakiet, ņemot vērā visus vārtus un izvēlēto vadības bloku. Atdures iestatīšana. |
||||
 |
2 × | Atbloķēšanas atslēga | CM-B | |
|
Strāvas padeves pārtraukuma gadījumā ar to atbloķē piedziņu, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
 |
1 × | Priekšējais metināmais kronšteins |
PMD0101R04.4610 |
|
|
To piemetina pie vārtu vērtnes nekustīgās daļas. Ņemiet vērā, ka to uzstāda citā augstumā nekā aizmugurējo kronšteinu. Alternatīva skrūvējamā kronšteina versija ir PLA8. |
||||
 |
1 × | Priekšējā kronšteina tapa | R8.5120 Paplāksne V8X10.5102 Tapa |
|
|
Ar to piestiprina piedziņas priekšējo daļu pie priekšējā kronšteina. |
||||
 |
1 × | Aizmugurējais metināmais kronšteins | PMDSMP.4610 | |
|
To piemetina pie montāžas skrūvējamās plāksnes vai tērauda staba. Ņemiet vērā, ka to uzstāda citā augstumā nekā priekšējo kronšteinu. Alternatīva pagarināta kronšteina versija ir PLA6. |
||||
 |
1 × | Montāžas plāksne aizmugurējā kronšteina pamatnei | PMDPA.4610 | |
|
Pie tās piemetina aizmugurējo kronšteinu. Pēc tam montāžas plāksni piestiprina pie staba vai sienas. |
||||
 |
2 × | Aizmugurējā kronšteina tapa | D10.5110 Uzgrieznis R10.5120 Paplāksne V10X40.5101 Tapa |
|
|
Izmanto piedziņas aizmugurējās daļas nostiprināšanai pie aizmugurējā kronšteina. |
||||
 |
1 × | NICE Toona 5 TO5024 montāžas instrukcija | Lejupielādēt | |
|
Motora montāžas instrukcijā norādīti izmēri, stiprinājuma veids, elektroinstalācija un drošības pārbaudes. Vadības ierīču programmēšanu un sapārošanu veiciet saskaņā ar faktiski uzstādītās vadības bloka un uztvērēja instrukciju. |
||||
Atsevišķam motoram nepieciešams vadības bloks un atkarībā no vārtiem arī drošības piederumi. Komplekta saturs, ierobežojumu grafiks un tehniskos datus skatiet zemāk.
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
BlueBUS ir izvēlētā vadības bloka un piederumu saskarne. Alternatīvo modeļu pieejamību pārbaudiet pie konkrētā izstrādājuma.
Par izdevīgu cenu komplekti, kuros ietilpst piedziņa NICE Toona 5 TO5024:

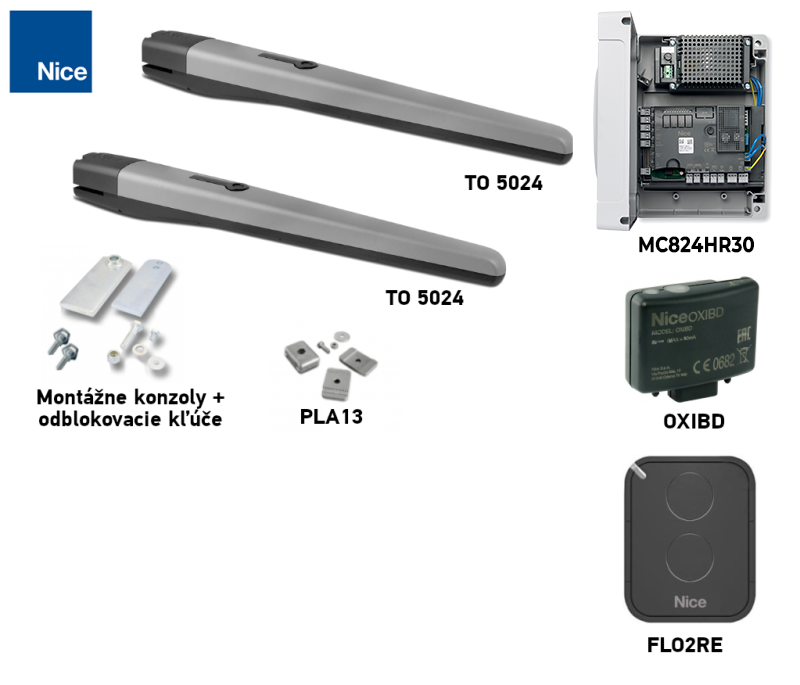

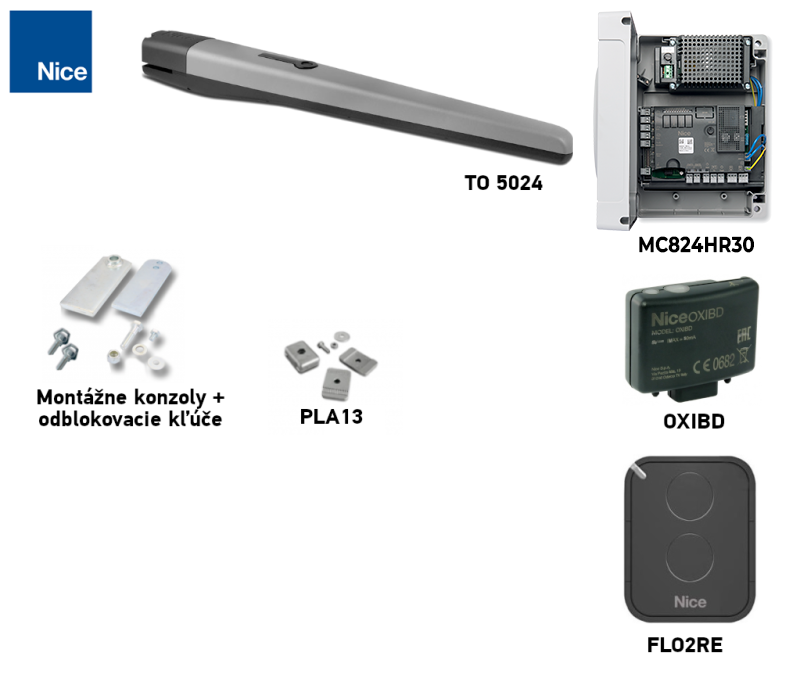

| Vienvērtņu vārtu komplekts » | Divvērtņu vārtu komplekts » |
|---|---|
|

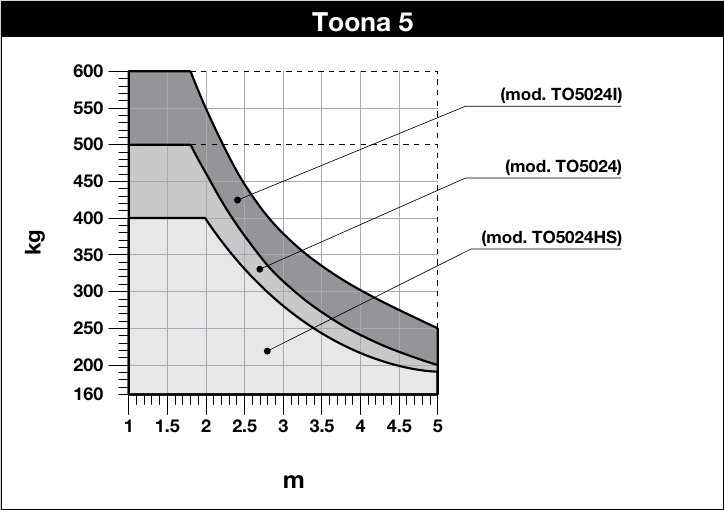

Toona piedziņa ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults un uztvērējs. |
2 x Toona piedziņas ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults un uztvērējs. |

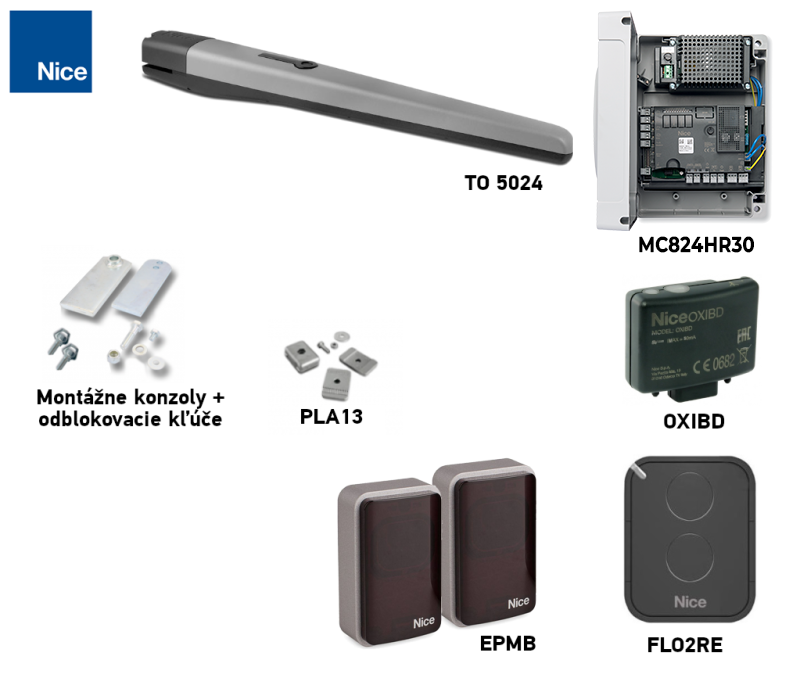

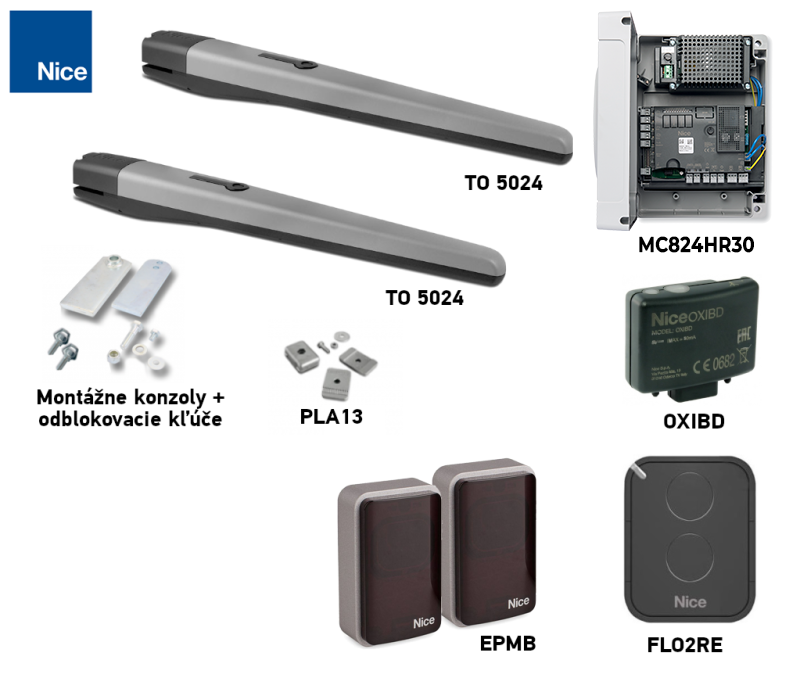

| Vienvērtņu vārtu komplekts ar fotoceliņiem » | Divvērtņu vārtu komplekts ar fotoceliņiem » |
|
Toona piedziņa ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults, uztvērējs un fotoceliņi. |
2 x Toona piedziņas ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults, uztvērējs un fotoceliņi. |

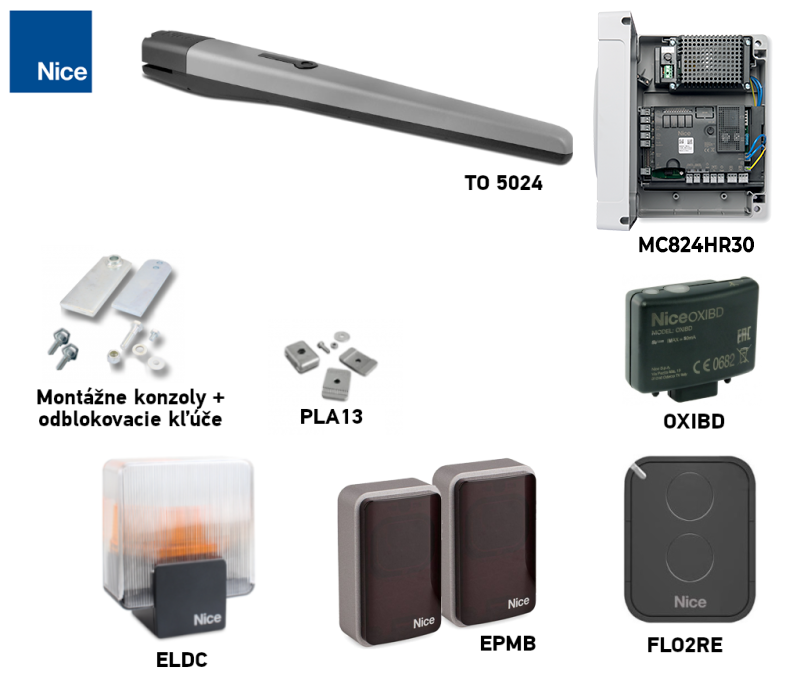

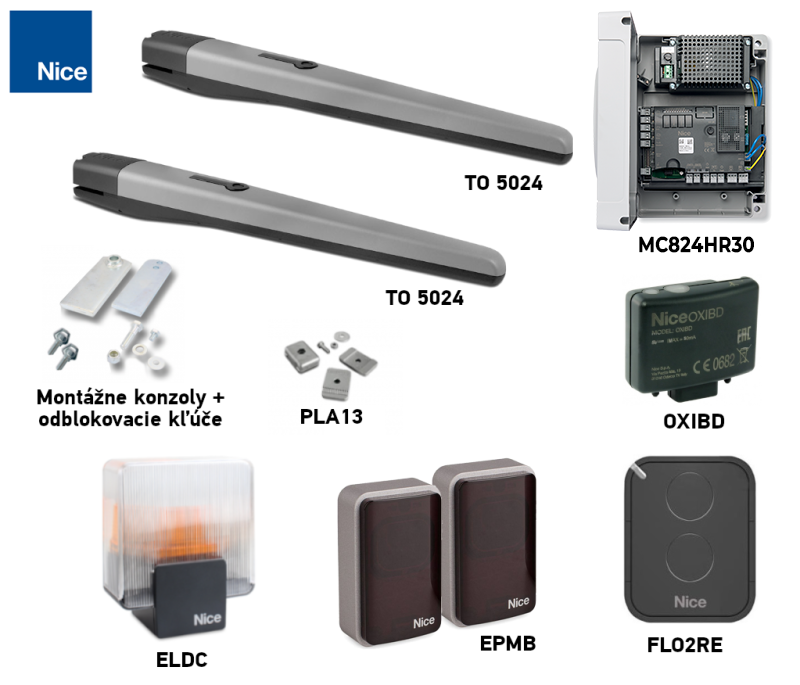

| Vienvērtņu vārtu komplekts ar piederumiem » | Divvērtņu vārtu komplekts ar piederumiem » |
|
Toona piedziņa ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults, uztvērējs, fotoceliņi un signāllampiņa. |
2 x Toona piedziņas ar diagrammā norādītajiem garuma un svara ierobežojumiem, vadības bloks, tālvadības pults, uztvērējs, fotoceliņi un signāllampiņa. |
Ar NICE Toona 5 TO5024 piedziņu saderīgi piederumi
Izvēlieties papildaprīkojumu atbilstoši konkrētajā komplektācijā izmantotajam vadības blokam. Pārbaudiet tā savienotājus, izejas, BlueBUS un uztvērēja kodēšanu:
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Motora elektronika; izvēlieties instrukciju atbilstoši faktiski uzstādītajai platei. |
|
| Signāllampiņa | Signalizē par kustību. Antena ir tikai tiem modeļiem, kuriem to norādījis ražotājs. Izvēle ir atkarīga no vadības bloka izejas. |
MC824HR30 FLASH izeja paredzēta 12 V signāllampiņai ar jaudu līdz 21 W. Izmantojot citu gaismekli, pārbaudiet spriegumu, jaudu un mirgošanas režīmu. |
| Fotoceliņi | Uzrauga staru kūļa zonu un nosūta signālu vadības blokam. Vārtu reakcija ir atkarīga no pieslēguma un iestatījumiem; pēc uzstādīšanas pārbaudiet visu sistēmu. | |
| Raidītājs | Izvēlieties tālvadības pulti atbilstoši uztvērējam un vadības blokā uzstādītajam kodējumam. ON3EBD ir paredzēts OXIBD, bet ON3ELR — OXILR. | |
| Uztvērējs | Radiouztvērējam jāatbalsta tālvadības pults kodējums; viedās mājas saskarnēm ir atšķirīgas funkcijas. |
|
| Antena | Uztvērēja uztveršanas uzlabošanai, pareizi novietojot un pieslēdzot antenu. | |
| Tastatūra | Vadība ar kodu. BlueBUS tastatūrai nepieciešama plate, kas atbalsta vadības ierīces. | |
| Atslēgas slēdzis | Vadība, izmantojot piemērotu vadības bloka ieeju. | |
| Elektroslēdzenes | Vārtu vērtnes nostiprināšanai; pārbaudiet slēdzenes vadības veidu un spriegumu atbilstoši vadības blokam un montāžai. |
|
| Karšu lasītāji | ETPB lietošanai nepieciešams, lai attiecīgā plate atbalstītu BlueBUS vadības ierīces. |
|
| Rezerves barošanas avots | Darbību elektroapgādes pārtraukuma laikā nodrošina ar saderīgu vadības bloku savienots akumulators. |
NICE Toona 5 TO5024 piedziņas rokasgrāmata
TO5024 motora montāža: NICE oriģinālā rokasgrāmata. Programmēšana: ievērojiet uzstādītās vadības ierīces rokasgrāmatu — pašreizējam modelim MC824HR30/MCA1R30 R30 rokasgrāmatu; vecākam MC824HR10/MCA1R10 modelim tās rokasgrāmatu slovāku valodā.
Piedziņas izvēle — vai piedziņa ir NICE Toona 5 TO5024 piemērota maniem vārtiem?
TO5024 ierobežojumi: Maksimālais 5 m garums un 500 kg svars nav sasniedzami vienlaikus. Pie 5 m līkne pieļauj aptuveni 200 kg; 500 kg — aptuveni līdz 1,8 m. Savai vārtu sistēmai pieļaujamo kombināciju nosakiet pēc līknes, kas skaidri marķēta ar TO5024.
Kalpošanas ilgums atkarībā no slodzes
Saskaitiet attiecīgos indeksus vienam vērtnes spārnam un nosakiet aptuveno vērtību pēc NICE grafika. Ražotāja piemērs: 350 kg un 3,5 m = 10 % + 10 % = 20 %; bez citiem ietekmējošiem faktoriem — aptuveni 160 000 ciklu. Tā ir aplēse, nevis garantija.
| Automātikas sistēmas kopējie raksturlielumi | Indekss | Kalpošanas ilguma grafiks |
|---|---|---|
Svars līdz 300 kg | 0 % |
|
Virs 300 līdz 400 kg | 10 % | |
Virs 400 līdz 500 kg | 20 % | |
Garums 2–3 m | 0 % | |
Garums virs 3 līdz 4 m | 10 % | |
Garums virs 4 līdz 5 m | 20 % | |
Temperatūra virs 40 °C, zem 0 °C vai mitrums virs 80 % | 20 % | |
Pilns vērtnes aizpildījums | 15 % | |
Vējaina teritorija | 15 % |
| NICE grafiks |
|---|
NICE Toona 5 TO5024 piedziņas uzstādīšana
Tipiska (izvēles) piedziņas savienojuma shēma ar piederumiem izskatās šādi:
Piederumu saraksts
|
NICE Toona TO5024 piedziņas kabeļu pieslēgšana

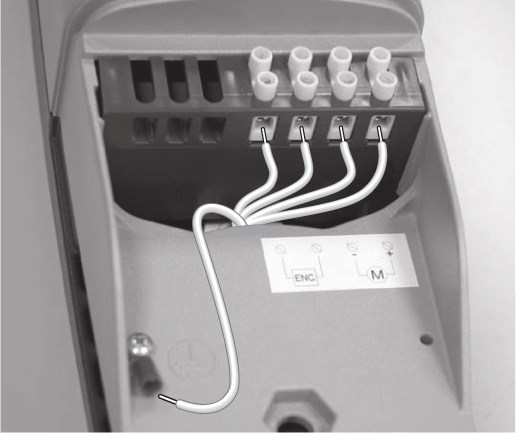

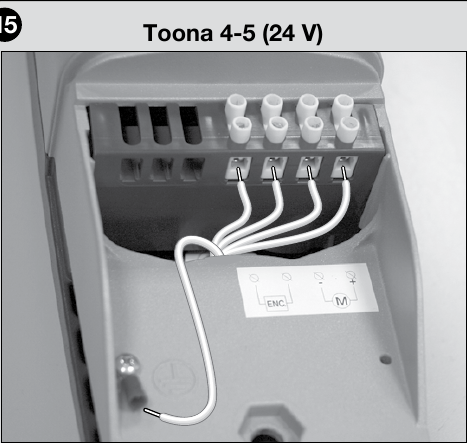

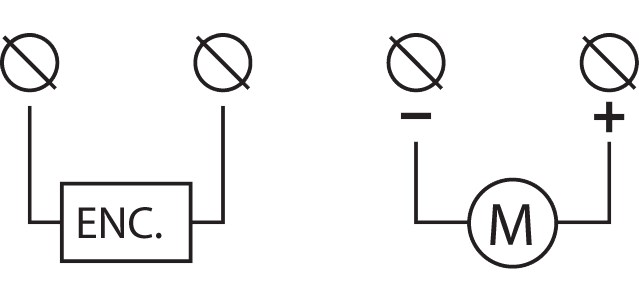

Motoram TO5024 ir 24 V DC barošana un atsevišķi enkodera vadi. Pirms pieslēgšanas izslēdziet barošanu; motora spailes atbilst NICE oriģinālajai shēmai. Pieslēdziet centrālei, motoru secību un pozīciju apgūšanu iestatiet atbilstoši konkrētajai uzstādītajai platei.

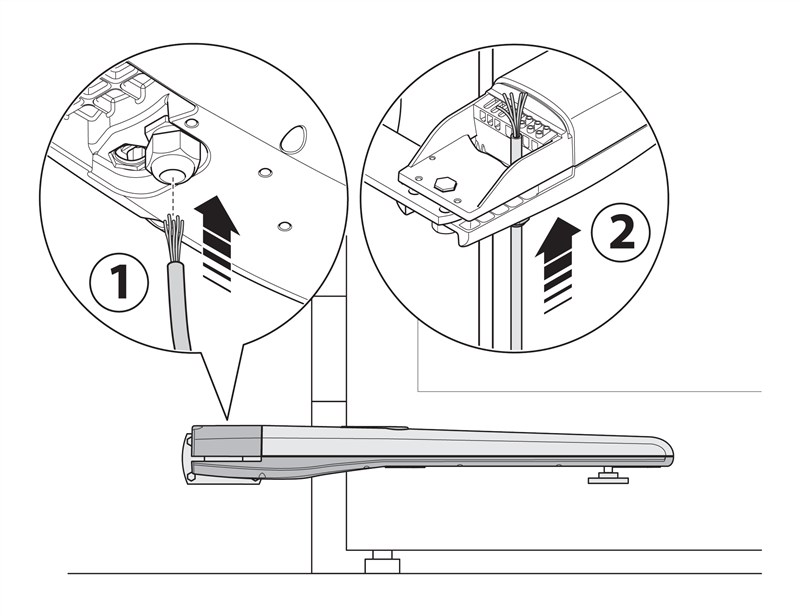

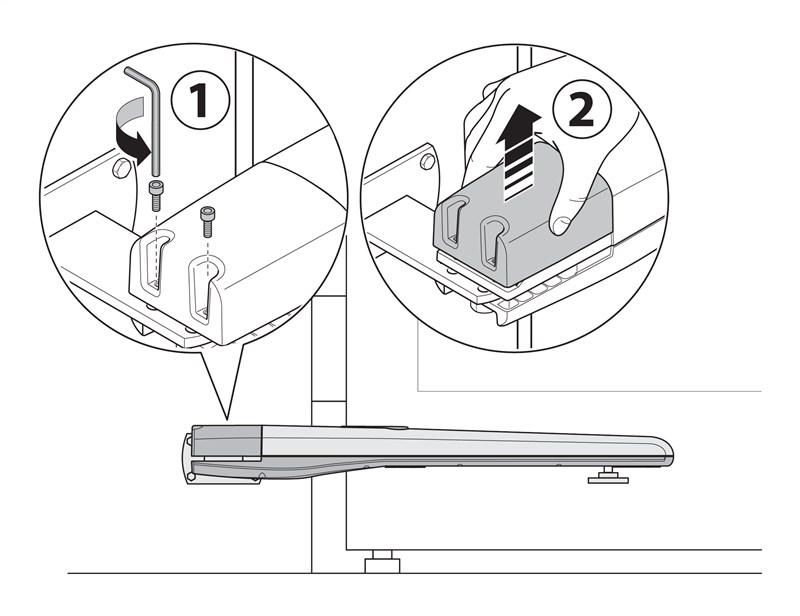

| 1. Noņemiet piedziņas pārsegu | 2. Izvelciet barošanas kabeli |
|---|---|
 |
 |
| 3. Pieslēdziet piedziņas barošanu | 4. Piedziņas barošanas pieslēguma shēma |
|
Atverot vārtus uz āru, saskaņā ar NICE norādījumiem motora barošanas polaritāte ir apgriezta salīdzinājumā ar parasto uzstādīšanas veidu. Nepieciešama arī pagarinātā aizmugurējā kronšteina PLA6 uzstādīšana un pareiza ģeometrija atbilstoši montāžas grafikam. Pārbaudiet virzienu, spailes un enkoderu atbilstoši faktiskajai vadības ierīcei. |
Otrā pusē pie vadības bloka pievienojiet vadus šādi: Pārbaudiet pašreizējā MC824HR30 pieslēgumu atbilstoši plates rokasgrāmatai |
Piederumu pieslēgšana pie MC824HR30
Tālāk norādītās spailes pieder centrālei MC824HR30/MCA1R30 komplektā ar TO5024 motoru, nevis pašam motoram. Pirms darbu sākšanas atvienojiet elektrotīklu un rezerves akumulatoru. Ja izmantojat citu plati, vadieties pēc tās shēmas.
| Piederums | Spailes, spriegums un polaritāte |
|---|---|
| BlueBUS fotoelementi | Saderīgos fotoelementus, piemēram, EPMB, pievienojiet ar diviem vadiem pie BlueBUS. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc ierīču maiņas atkārtojiet apmācību. |
| STOP un komandas | Ieeja STOP pieņem bezsprieguma NO vai NC kontaktu, vai elementu ar pretestību 8,2 kΩ; tā stāvoklis tiek apgūts. SbS, Open un Close pieņem bezsprieguma NO kontaktu attiecīgajā spaiļu pārī. Kontaktiem nav +/−, un ieejai nedrīkst pievadīt ārēju spriegumu. |
| Papildu barošana | Pāra STOP labā spaile = −, pāra SbS kreisā spaile = +, orientējoties pēc attēla zemāk (uzraksti virs spailēm). Piemērota lasītāja vai moduļa barošana: 24 V DC (−30 % līdz +50 %), maksimums 200 mA, arī gaidstāves režīmā. Pievienojiet moduļa komandu releju atsevišķi kā bezsprieguma kontaktu; pārbaudiet modulim pieļaujamo sprieguma diapazonu un strāvas patēriņu. |
| Bākuguns, slēdzene, indikators | FLASH: 12 V DC, maksimums 21 W; ELS: 12 V AC, maksimums 15 VA, bez noteiktas +/− polaritātes; OGI: 24 V DC, maksimums 4 W. FLASH/OGI shēmā nav norādīta +/− secība spaiļu pārī, tāpēc neizdariet pieņēmumus; polarizētam izstrādājumam pārbaudiet marķējumu gan uz plates, gan uz paša izstrādājuma. Izejas funkcija var mainīties atkarībā no programmēšanas. |
| Radio uztvērējs un rezerves barošana | Spraudņa tipa uztvērēju pievieno savienotājam SM, bet rezerves akumulatoru — tam paredzētajam savienotājam, kas atbilst uzstādītajai platei. Tos nepievieno BlueBUS vai motora spailēm. |
Detalizētu informāciju par spaiļu izvietojumu, apmācīšanu un drošības elementu pārbaudi skatiet MC824HR30 vadības bloka rokasgrāmatā.
I. Aizmugurējā stiprinājuma kronšteina montāža
Kronšteinu stiprināšana: Pirms montāžas izmēriet eņģes nobīdi un A/B/C izmērus saskaņā ar montāžas shēmas. Parastam tērauda stabam iesakām 120 × 120 mm. Profilu 100 × 100 mm izmantojiet tikai pēc staba, stiprinājuma un pamata izturības izvērtēšanas, ņemot vērā vārtus un vēja slodzi.
Ja shēmā norādītie izmēri nav piemēroti, pielāgojiet aizmugurējo kronšteinu vai izmantojiet pagarināto PLA6 kronšteinu. Atverot vārtus uz āru, pagarināts aizmugurējais kronšteins ir nepieciešams; tā novietojumu nosakiet pēc shēmas un pārbaudiet, vai vārtu vērtne kustas brīvi.
 |
 |
| Atvēršanas shēma uz iekšpusi | Atvēršanas shēma uz āru |

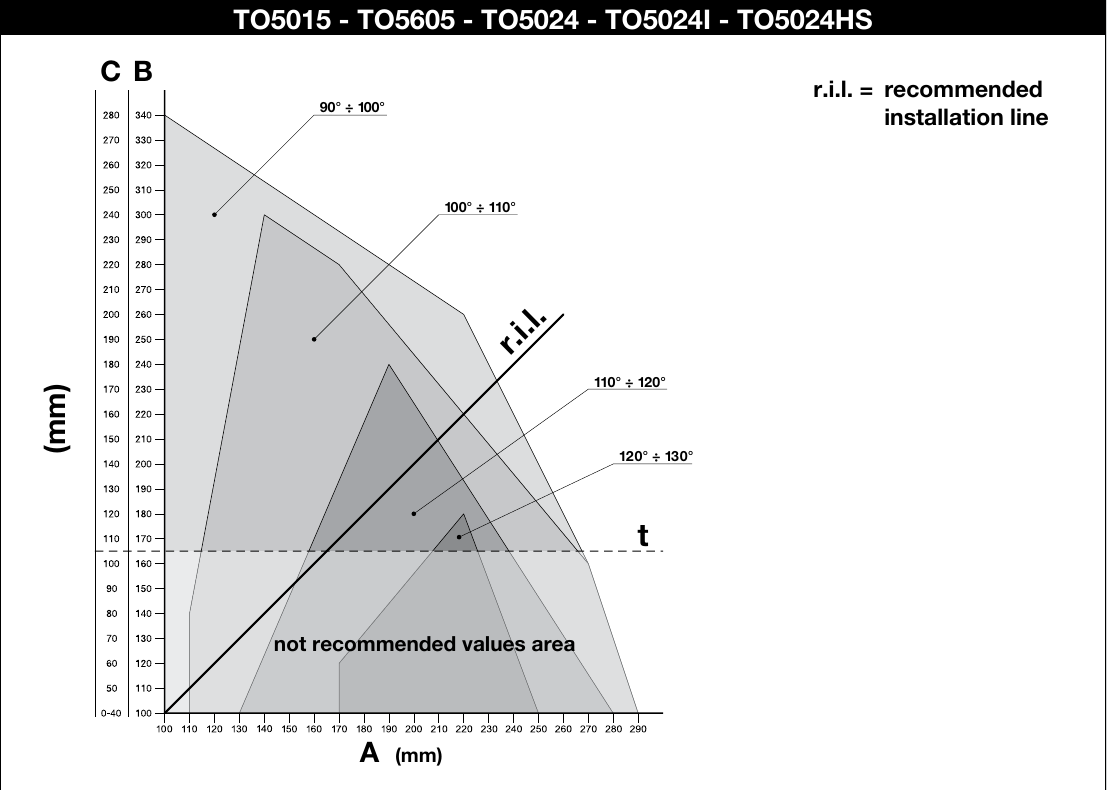

Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot shēmu, kurā var nolasīt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (vēlams vienādām), lai piedziņa kustētos vienmērīgi, lineāri.
Piemērā paskaidrots, kā nolasīt izmērus. TO5024 izmērus TO5024 nosakiet pēc zemāk redzamās montāžas shēmas, kas paredzēta konkrētajam modelim.
Aprēķina gaita:
- Izmēriet attālumu C no rasējuma
- Shēmā atrodiet izmērīto C vērtību, novelciet horizontālu līniju un blakus esošajā skalā nolasiet B.
- Krustpunkts ar līniju d.i.l. norāda maksimālo atvēršanas leņķi; no tā ar vertikālu līniju nolasiet A.
- Ražotājs neiesaka B vērtības zem pārtrauktās līnijas t.
- Ja leņķis nav piemērots, pielāgojiet A un, ja nepieciešams, arī B, lai tās būtu aptuveni vienādas; pārbaudiet visu vārtu vērtnes kustības diapazonu.
Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un jāpiemetina pie montāžas plāksnes.
 |
 |
| 1. Nogrieziet kronšteinu vajadzīgajā garumā | 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes |
Komplektā iekļautais aizmugurējais kronšteins ir 150 mm. Pirms saīsināšanas un piemetināšanas pārbaudiet, vai gala izmēri atbilst shēmai.
|
Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējo kronšteinu var uzstādīt uz vārtu vērtnes stingrās daļas, jo, kā redzams attēlā, priekšējais un aizmugurējais kronšteins atšķiras pēc augstuma. Starpība F = 34 mm. |
 |
Ja viss atbilst, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
II. Priekšējā stiprinājuma kronšteina montāža
Priekšējais kronšteins jāuzstāda uz vārtu vērtnes attālumā, kas noteikts, ņemot vērā vērtības D un E, kuras nolasāmas no tabulas (vērtība D ir fiksēta un ir 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Komplektā ir metināšanai paredzēts kronšteins. Ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvo skrūvējamo kronšteinu NICE PLA8.
- Aprēķiniet no tabulas vērtību E

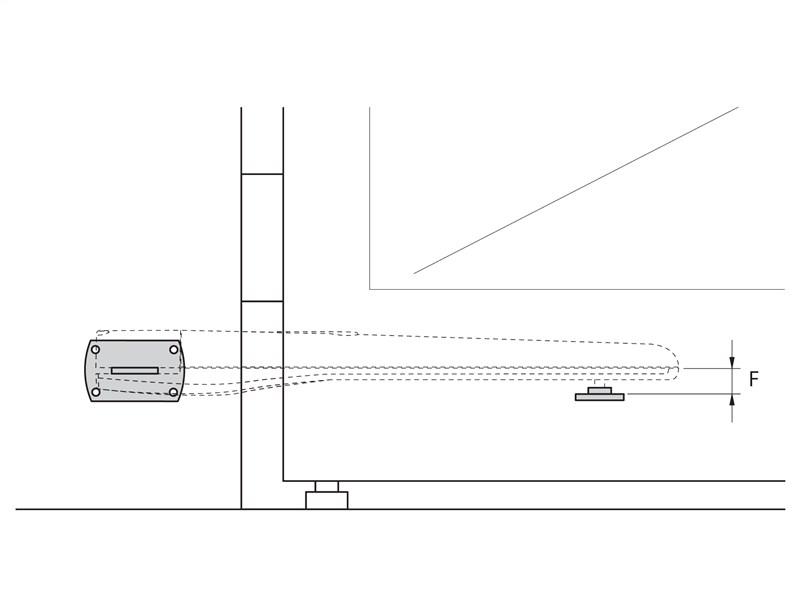

- Aprēķiniet augstumu atbilstoši attēlam kronšteinu augstumiem (skatīt attēlu)
- Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināsiet, ieteicams to pagaidām tikai pieķert ar punktmetinājumu)
III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina
 |
|
IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina
 |
|

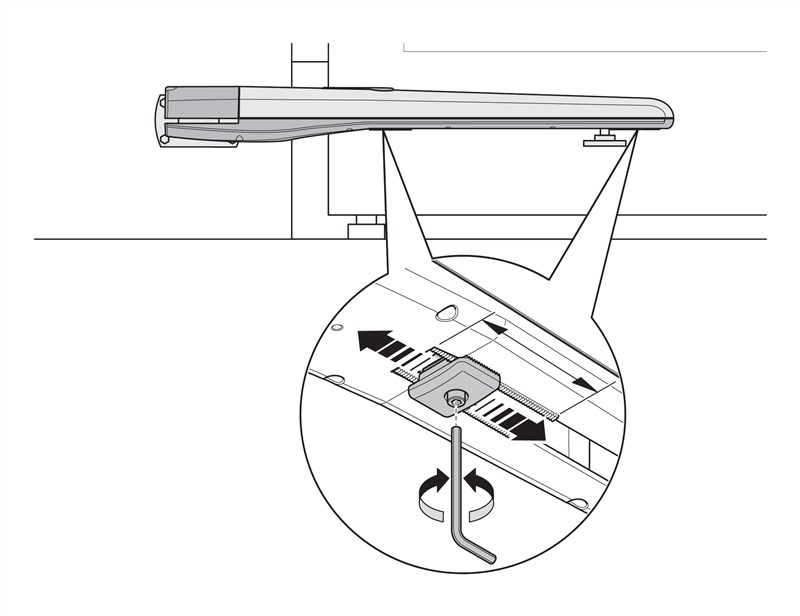

V. Mehāniskā kustības ierobežotāja iestatīšana
TO5024 ir iebūvēts mehāniskais atvēršanas ierobežotājs. Vispirms atbloķējiet motoru, atskrūvējiet ierobežotāja skrūvi, manuāli iestatiet vēlamo atvērto pozīciju, pārbīdiet ierobežotāju līdz tapai un pievelciet skrūvi. Pēc tam manuāli pārvietojiet vērtni atpakaļ aizvērtā pozīcijā un nobloķējiet motoru. Aizvērto pozīciju un, ja nepieciešams, ārējo ierobežotāju iestatiet atbilstoši konkrētajiem vārtiem un vadības blokam.
 |
|
NICE Toona piedziņas fotogalerija
|
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
|
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
Piedziņa bez korpusa |
|
Toona 4, 5 un 7 salīdzinājums |
Atbloķēta piedziņa |
Piedziņa no apakšas |
NICE Toona 5 TO5024 piedziņas manuāla atbloķēšana
Atbloķējiet piedziņu tikai tad, kad vārtu vērtne ir nekustīga. Ja vārtiem ir elektromehāniska slēdzene, vispirms to atslēdziet; pēc manuālas pārvietošanas atkal droši nobloķējiet piedziņu.
Elektroapgādes pārtraukuma gadījumā vārtus nevarēsiet vadīt ar tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas atslēgu un pārvietot vārtus manuāli:
- Pabīdiet atbloķēšanas slēdzenes vāciņu malā
- Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja virzienā
- Izvelciet atbloķēšanas sviru, un vārtus varēsiet pārvietot manuāli
Pārbaude un apkope
Nodrošiniet piedziņas profesionālu pārbaudi vismaz reizi 6 mēnešos; intensīvas lietošanas gadījumā pārbaudes var būt jāveic biežāk. Tehniķis, atvienojot barošanu, pārbaudīs stiprinājumus, koroziju, nodilumu un vītņstieņa un vaduzgriežņa eļļošanu, pēc tam pārbaudīs kustību un drošības elementus. Ja vārti darbojas neparasti, nemēģiniet tos remontēt paši; vērsieties pie montāžas uzņēmuma.
NICE Toona 5 TO5024 piedziņas tehniskie parametri
| Parametrs | Vērtība |
|---|---|
Modelis | TO5024 |
Piedziņas motors | 24 V DC |
Maksimālais / nominālais strāvas patēriņš | 5 A / 2,2 A |
Maksimālā / nominālā jauda | 120 W / 48 W |
Gājiens | 540 mm |
Ātrums bez slodzes | 0,016 m/s |
Ātrums pie slodzes | 0,012 m/s |
Maksimālais / nominālais spēks | 1 800 N / 600 N |
Cikli stundā pie nominālā spēka | 95 |
Aizsardzība | IP44 |
Darba temperatūra | −20 līdz +50 °C |
Izolācijas klase | F |
Aptuvenais kalpošanas laiks saskaņā ar NICE | 80 000 līdz 250 000 darba ciklu |
Kopējie izmēri (garums × platums × augstums) | 965 × 115 × 105 mm |
Motora svars | 7 kg |
