NICE Toona TO4024 – atsevišķs 24 V motors vārtiem līdz 3 m
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
155,41 € ar PVN
| Svars |
|---|
| 8,40 kg |
Produkta apraksts NICE Toona TO4024 – atsevišķs 24 V motors vārtiem līdz 3 m
NICE Toona 4 TO4024 ir atsevišķs 24 V DC motors vienam vārtu spārnam. Saskaņā ar NICE grafiku, ja garums ir 3 m, tas spēj pārvietot ne vairāk kā aptuveni 300 kg; svars 500 kg attiecas uz garumu līdz aptuveni 1,8 m. Vērtējiet garumu un svaru kopā.
Piedziņa ir pašbloķējoša, tajā izmantots enkoders, un tai ir regulējams mehāniskais atduris atvēršanas pozīcijā. Parastajiem pašreizējiem TO4024 komplektiem katalogā norādīta MC824HR30. Tīkla barošana, BlueBUS, radio uztvērējs un akumulators ir izvēlētā vadības bloka, nevis paša motora īpašības.
Toona ir divdaļīgs korpuss no spiedienliešanas alumīnija ar virsmas apstrādi, iekšējās daļas no tērauda, sakausējumiem un tehnopolimēriem, kā arī bronzas vaduzgrieznis. Stiprinājumu izmēri atbilst agrākajiem NICE Moby un Pluto piedziņas mehānismiem. Motors ir piemērots arī biežākai lietošanai; izvēloties pēc kalpošanas ilguma grafika.
Komplektā ar MC824HR30 Pozīciju iestatīšana, diagnostika, palēnināšana, pauzes laiks un gājēju caurbraukšanas režīms ir vadības bloka funkcijas. Tas izmanto BlueBUS attiecīgajām drošības ierīcēm.
| Ātrā navigācija šajā lapā | ||
|---|---|---|
| Komplektācija | Izvēle un ierobežojumi | Komplekti |
| Piederumi | Rokasgrāmata | Kalpošanas ilgums |
| Montāža | Elektroinstalācija | Atduris |
| Foto galerija | Atbloķēšana | Parametri |
Ar NICE Toona 4 TO4024 piedziņu saderīgi piederumi
Iesakām papildus iegādāties ar piedziņu saderīgus papildu piederumus:
| Kas | Kāpēc | Veids |
|---|---|---|
|
Vadības bloks
|
Piedziņas vadības elektronika. |
|
| Signalizē par vārtu kustību. Antena ir tikai tiem modeļiem, kuriem tā ir skaidri norādīta; lampas izvēle ir atkarīga no izmantotā vadības bloka izejas. |
FLASH izeja uz MC824HR30 ir paredzēta 12 V lampai ar maksimālo jaudu 21 W. Citu bākuguni var izvēlēties tikai pēc sprieguma, barošanas veida, jaudas un mirgošanas režīma pārbaudes. |
|
| Uzrauga telpu starp raidītāju un uztvērēju. Pārtrūkstot staram, tie nosūta signālu vadības blokam; tā reakcija ir atkarīga no pieslēguma un iestatījumiem. Pēc montāžas pareizs novietojums un darbība jāpārbauda kopā ar visiem vārtiem. | ||
| Tālvadības pulti izvēlieties atbilstoši konkrētā vadības bloka uztvērējam un kodējumam. | ||
| Uztvērējam jāatbalsta izvēlētā raidītāja kodēšana; OXIBD un OXILR nav savstarpēji aizstājami ar visām norādītajām tālvadības pultīm. |
|
|
| Lielākam tālvadības pults darbības attālumam. | ||
| Ja esat aizmirsis tālvadības pulti vai jums ir daudz transportlīdzekļu/cilvēku un nevēlaties katram izsniegt pulti. | ||
| Vārtu vadība ar atslēgu, izmantojot ar vadiem pie vadības bloka pievienotu slēdzi. | ||
|
Elektriskās slēdzenes
|
Slēdzene notur vārtu vērtni aizvērtā stāvoklī. Pirms atvēršanas vadības blokam tā jāatslēdz; saderību un spriegumu izvēlieties atbilstoši vārtiem un konkrētajam vadības blokam. |
|
| Piedziņas vadība, pieliekot karti vai piekariņu pie lasītāja. |
|
|
| Elektroapgādes pārtraukuma gadījumā tas nodrošina automatizācijas barošanu, izmantojot saderīgu vadības bloku; izvēle atkarīga no tā plates versijas. |
|

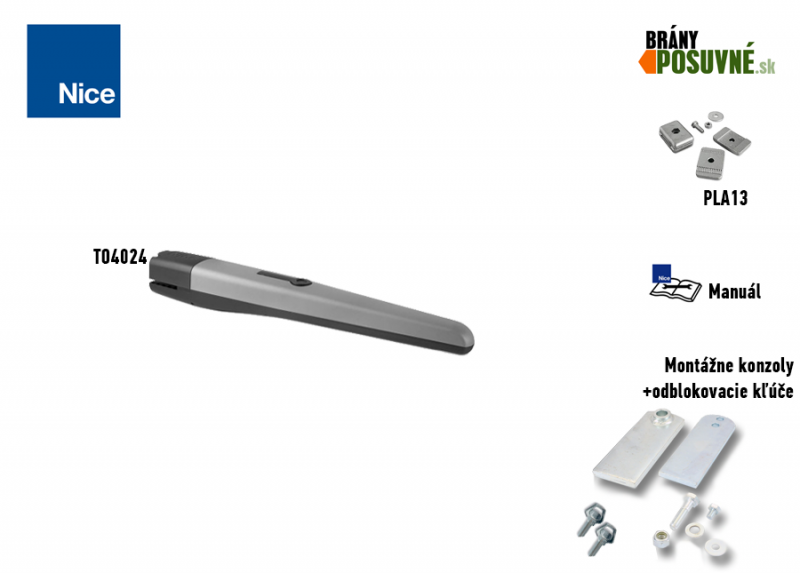

| Piedziņas komplektā ietilpst: | Kods | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 4 TO4024 motors |
TO4024 |
|
|
Elektromehāniskais motors Toona 4; aptuveni 500 kg pie vērtnes garuma līdz 1,8 m vai 300 kg pie 3 m, saskaņā ar NICE diagrammu. |
||||
 |

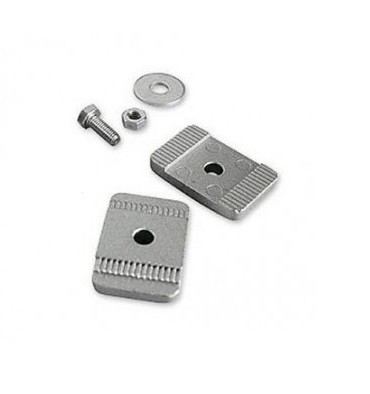

1 × | Iekšējais mehāniskais atvēršanas ierobežotājs | PLA13 | |
|
Iekšējo ierobežotāju izmanto atvērtā gala stāvokļa iestatīšanai. Vārtu mehānisko fiksāciju aizvērtā stāvoklī nodrošiniet atbilstoši konkrētajam montāžas risinājumam. |
||||
 |
2 × | Atbloķēšanas atslēga | CM-B | |
|
Elektroapgādes pārtraukuma gadījumā to izmanto piedziņas atbloķēšanai, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
 |
1 × | Priekšējais metināmais kronšteins | PMDSMAR04.4610 | |
|
To piemetina pie vārtu vērtnes nekustīgās daļas; ņemiet vērā, ka tas jāuzstāda citā augstumā nekā aizmugurējais kronšteins. Alternatīvs skrūvējams kronšteins ir PLA8. |
||||
 |
1 × | Priekšējā kronšteina tapa | R8.5120 Paplāksne V8X10.5102 Tapa |
|
|
Izmanto piedziņas priekšējās daļas piestiprināšanai pie priekšējā kronšteina. |
||||
 |
1 × | Aizmugurējais metināmais kronšteins | PMDSMP.4610 | |
|
To piemetina pie montāžas skrūvējamās plāksnes vai tērauda statņa. Uzmanību: uzstāda citā augstumā nekā priekšējo kronšteinu. Alternatīvais pagarinātais kronšteins ir PLA6. |
||||
 |
1 × | Montāžas plāksne aizmugurējam kronšteinam | PMDPA.4610 | |
|
Pie tās piemetina aizmugurējo kronšteinu. Pēc tam montāžas plāksni piestiprina pie statņa vai sienas. |
||||
 |
2 × | Aizmugurējā kronšteina tapa | D10.5110 Uzgrieznis R10.5120 Paplāksne V10X40.5101 Tapa |
|
|
Izmanto piedziņas aizmugurējās daļas piestiprināšanai pie aizmugurējā kronšteina. |
||||
 |
1 × | NICE Toona 4 TO4024 montāžas rokasgrāmata | Lejupielādēt | |
|
Toona motora montāžas rokasgrāmata slovāku un čehu valodā. Vadības bloka pieslēgšana un programmēšana jāveic saskaņā ar tā atsevišķo instrukciju. |
||||
Svarīgi: Atsevišķam TO4024 motoram nepieciešams piemērots vadības bloks, piemēram, MC824HR30, kā arī instalācijai atbilstoši drošības elementi. Automātikas komplektāciju un cenu skatiet komplektos ar šo motoru.
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
Vecākiem modeļiem pārbaudiet, vai tie pašlaik ir pieejami un vai sakrīt montāžas izmēri.

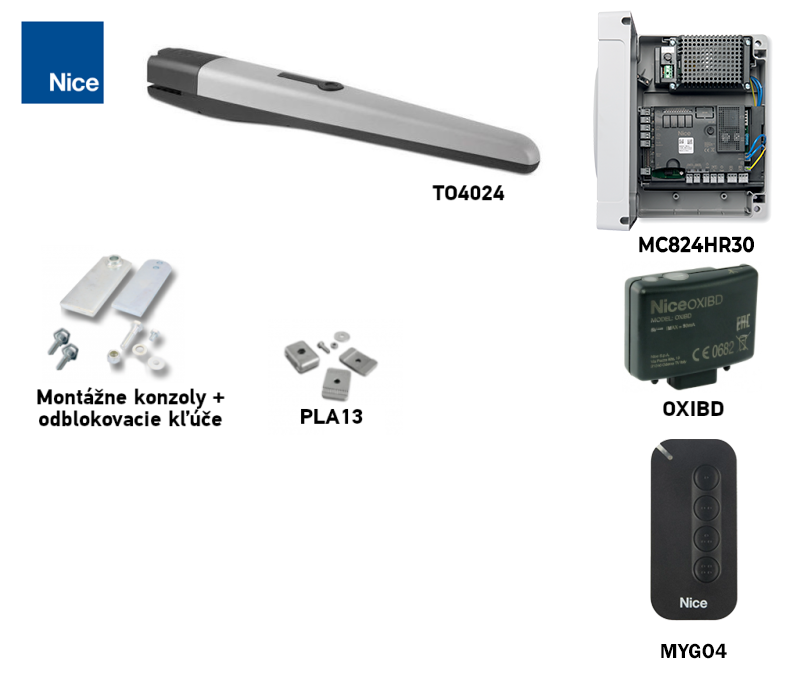

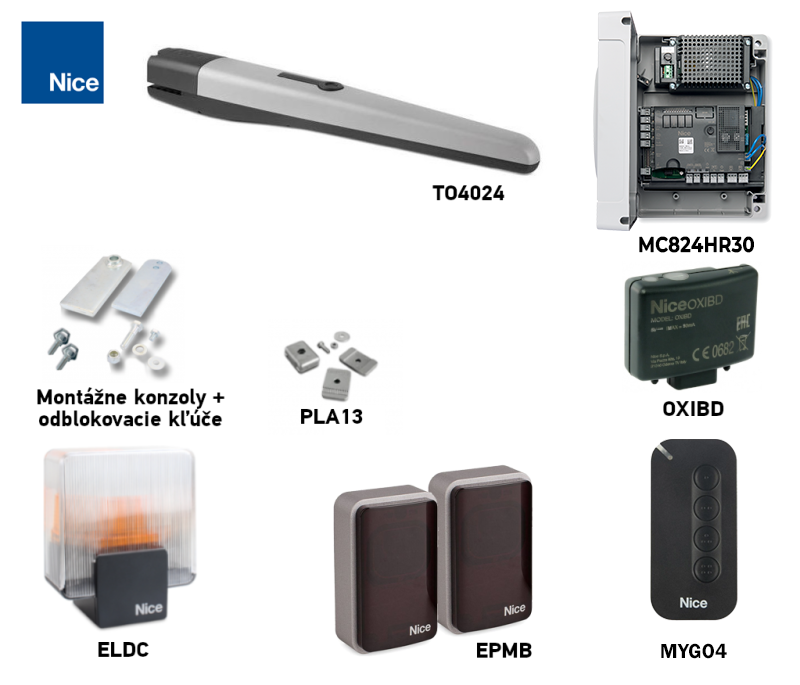

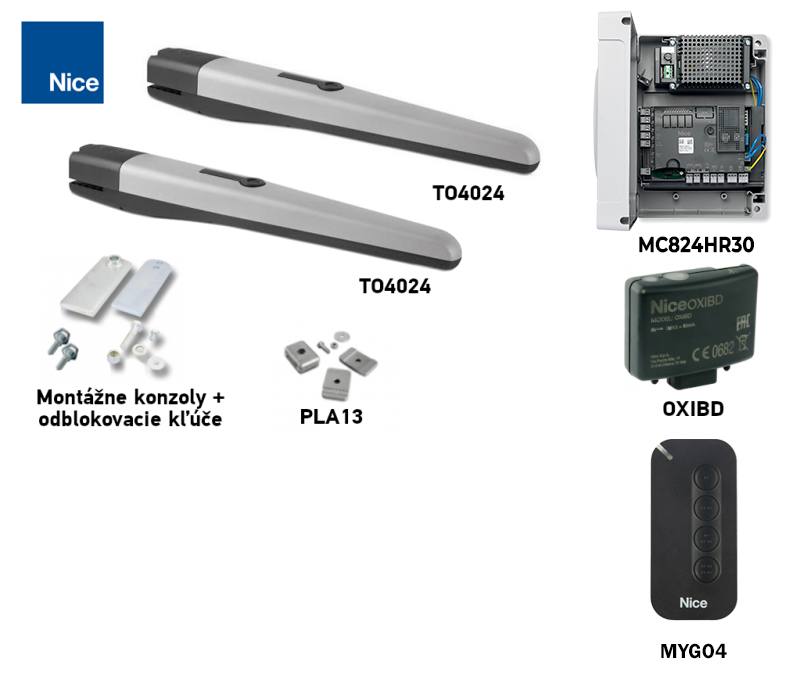

Izdevīgākas cenas komplekti, kuros ietilpst piedziņa NICE Toona 4 TO4024:

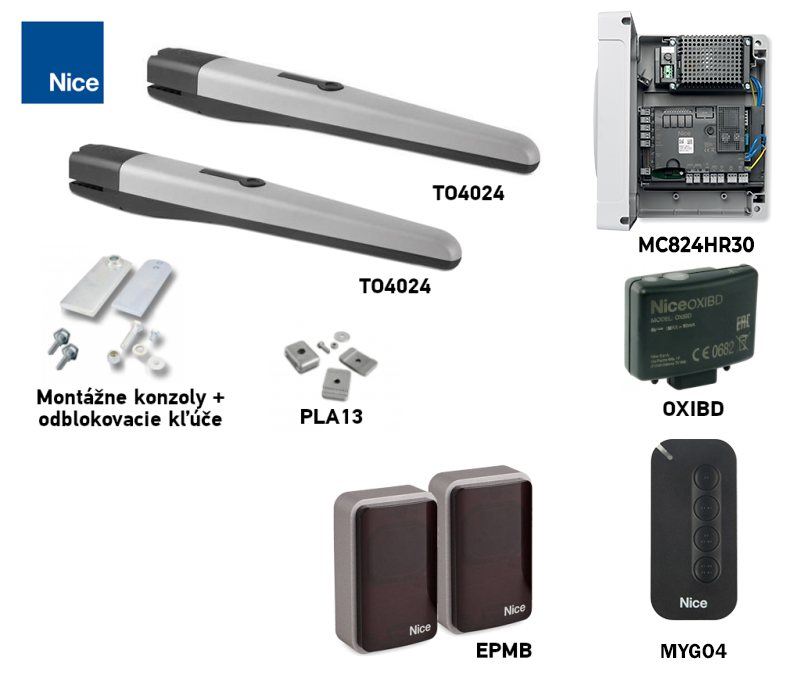

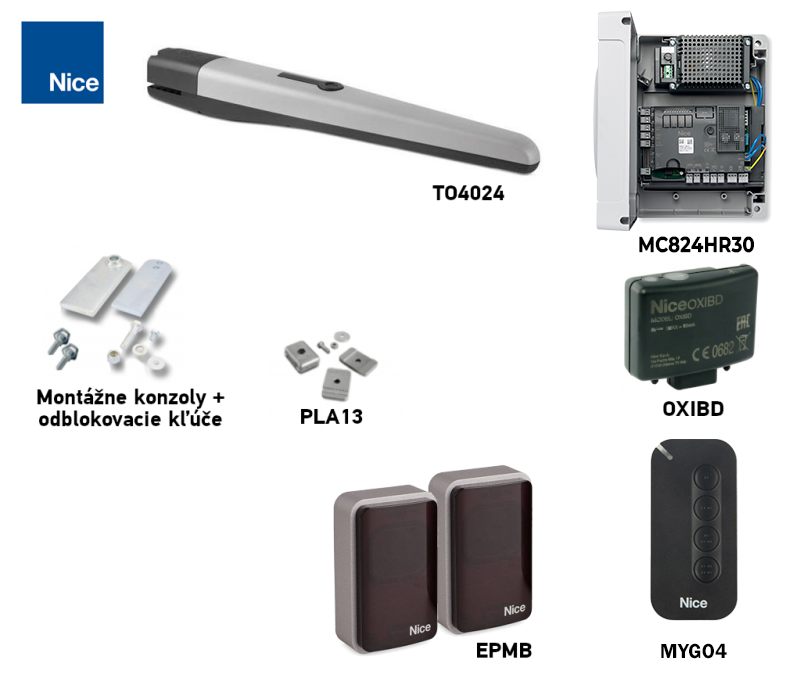

| Komplekts vienviru vārtiem » | Komplekts divviru vārtiem » |
|---|---|
|
Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs. |
2 × Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs. |
| Komplekts vienviru vārtiem ar fotoelementiem » | Komplekts divviru vārtiem ar fotoelementiem » |
|
Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |
2 × Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |

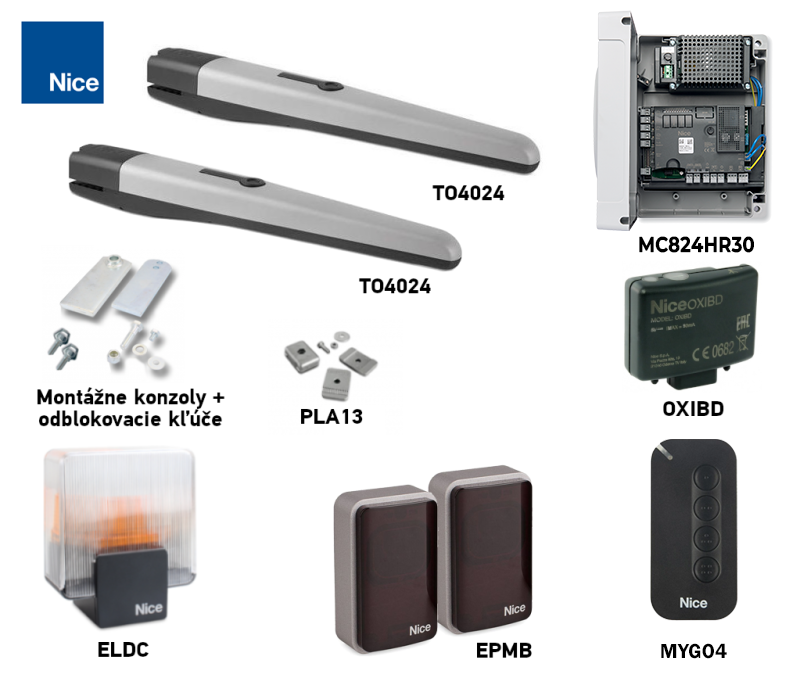

| Komplekts vienviru vārtiem ar piederumiem » | Komplekts divviru vārtiem ar piederumiem » |
|
Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |
2 × Toona piedziņa, maks. 500 kg pie 1,8 m vai 300 kg pie 3 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |
Komplektos ar Izmantojot MC824HR30, tālvadības pulšu sapārošana tiek veikta, izmantojot šī vadības bloka uztvērēju un tā instrukcijā norādīto procedūru.. Izmantojot citu vadības plati, rīkojieties saskaņā ar tās instrukciju.
Piedziņas izvēle — vai piedziņa NICE Toona 4 TO4024 ir piemērota maniem vārtiem?
Vārtu vērtnes garuma un svara ierobežojumi
Viena vārtnes garums un svars jāvērtē kopā saskaņā ar NICE grafiku. Ja vērtnes garums ir līdz 1,8 m tās svars var būt aptuveni 500 kg; ja garums ir 3 m — aptuveni 300 kg. 3 m un 500 kg vērtības nav spēkā vienlaikus. Citiem izmēriem pieļaujamo svaru nosakiet pēc grafika, ņemot vērā arī pilnu aizpildījumu, vēju un vērtnes vieglu gaitu.
NICE Toona 4 TO4024 piedziņas kalpošanas laiks
Kalpošanas laiks ir aplēse, kas balstīta uz noslodzes indeksu, nevis garantēts ciklu skaits. Saskaitiet attiecīgās tabulas vērtības un pēc tam nosakiet rezultātu NICE sākotnējā grafikā.
| Visas automātikas īpašības | Indekss | Kalpošanas laika grafiks |
|---|---|---|
| Toona 4 ietekmes faktoru indekss |  | |
|
Vērtnes svars līdz 200 kg
|
0 % | |
|
Svars virs 200 līdz 300 kg
|
10 % | |
|
Svars virs 300 līdz 400 kg
|
20 % | |
|
Svars virs 400 līdz 500 kg
|
30 % | |
|
Vērtnes garums no 2 līdz 3 m
|
20 % | |
|
Temperatūra virs 40 °C, zem 0 °C vai mitrums virs 80 %
|
20 % | |
|
Vērtnes pilns aizpildījums
|
15 % | |
|
Vējains apvidus
|
15 % | |
| Kalpošanas laika grafiks |
|---|
Aprēķinā izmantojiet vienas vērtnes svaru. Piemēram, ja svars ir 250 kg, garums 2,5 m un nav citu ietekmes faktoru, indekss ir 10 % + 20 % = 30 %; ciklu skaita aplēsi nolasa grafikā.
NICE Toona 4 TO4024 piedziņas uzstādīšana
Pirms stiprināšanas pārliecinieties, vai stabs, tā pamatne un enkurojums spēj izturēt vērtnes, piedziņas un vēja radīto slodzi. Profila izmērs vien pats nenosaka piemērotību: nozīme ir arī materiālam, sienas biezumam, augstumam, eņģes novietojumam un pamatnes stāvoklim.
Ja eņģes novietojums un staba forma neļauj izmantot uzstādīšanas grafikā norādītos izmērus, pielāgojiet aizmugurējo kronšteinu vai izmantojiet pagarināto PLA6 kronšteinu. A un B izmērus nosakiet pēc izmērītā C un vajadzīgā atvēršanas leņķa, izmantojot NICE uzstādīšanas grafika. Atverot uz āru, nepieciešams pagarināts aizmugurējais kronšteins; tā garumu nosakiet pēc grafika un pārbaudiet, vai vērtne kustas brīvi.

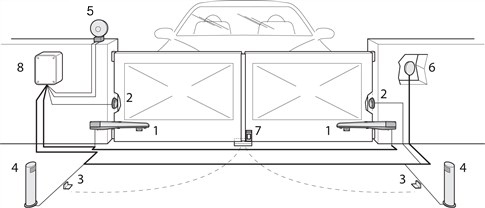

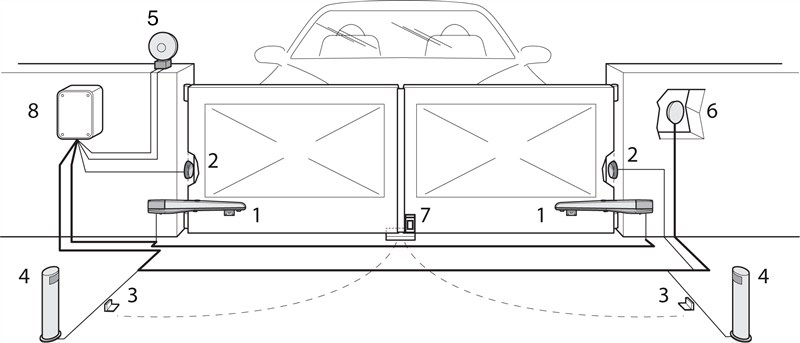

Tipiska (papildaprīkojumā pieejama) piedziņas pieslēguma shēma kopā ar piederumiem izskatās šādi:
Piederumu saraksts
|

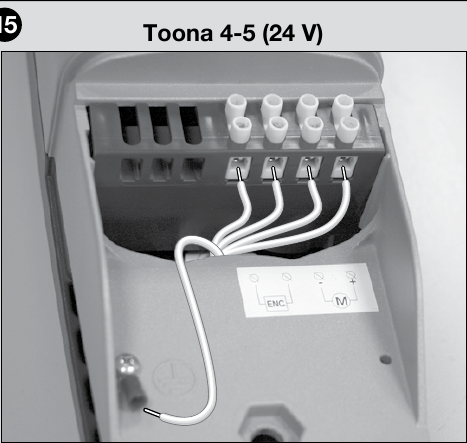

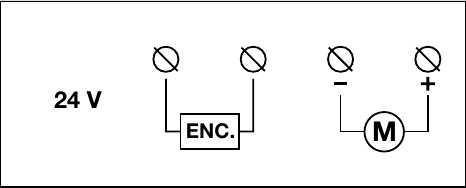

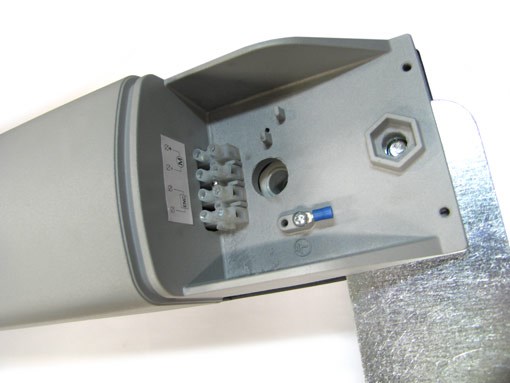

NICE Toona TO4024 piedziņas kabeļi
Pēc tīkla barošanas un rezerves akumulatora atvienošanas izvadiet kabeli caur piedziņas kabeļa ievadu. TO4024 ir marķētas motora + / − spailes un atsevišķs enkodera spaiļu pāris; to atrašanās vieta redzama attēlā zemāk. Pašreizējā MC824HR30 vadības blokā vienu motoru pievienojiet pie M2 un tā enkoderu pie ENC motora 2; M1 paliek brīvs. Enkoderam polaritāte nav noteikta. M2 izeja paredzēta motoram, nevis piederumu barošanai. Ja izmantojat divus motorus vai citu vadības bloku, ievērojiet uzstādītās plates shēmu. Pēc pieslēgšanas veiciet paredzēto apmācību un pārbaudiet vārtu kustības virzienu un drošu darbību.
Plates pieslēgšana un iestatīšana MC824HR30 izmantojiet tikai komplektācijā ar šo konkrēto vadības bloku.
Piederumu pieslēgšana pie MC824HR30
Tālāk norādītās spailes pieder MC824HR30 vadības blokam, nevis TO4024 motoram. Pievienojiet tās tikai tad, ja ir izslēgta gan tīkla, gan akumulatora barošana. Ja izmantojat citu plati, skatiet tās shēmu.
| Kas | Pieslēgums un polaritāte |
|---|---|
|
Fotoceliņas un BlueBUS ierīces
|
Saderīgu pāri, piemēram, EPMB, pieslēdz ar diviem vadiem pie BlueBUS. + un − polaritāte nav jāievēro. Iestatiet fotoceliņu adresi un pēc ierīces pievienošanas vai noņemšanas palaidiet pievienoto ierīču apmācības procedūru. |
|
Atslēgas slēdzis vai uztvērēja relejs
|
Bezpotenciāla kontakts NO pievienojiet spaiļu pārim SbS (pakāpeniskā vadības komanda), vai spaiļu pārim Open vai Close atkarībā no vajadzīgās komandas. Nepievadiet ārēju spriegumu komandas ieejai. |
|
Drošības mala / STOP
|
Ieeja STOP pieņem NO vai NC kontaktu, vai izeju ar pretestību 8,2 kΩ. Pēc pieslēguma izmaiņām veiciet apmācību; kontakta veidam jāatbilst faktiskajai ierīcei. |
|
ELDC signāllampiņa
|
Pievienojiet pie izejas FLASH: signāllampiņas režīmā 12 V DC, ne vairāk kā 21 W. Ja piederumiem ir marķējums +/−, ievērojiet to marķējumu un vadības plates shēmu. |
|
Elektriskā slēdzene
|
Izeja ELS ir slēdzenes režīmā 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav noteikta +/− polaritāte; pārbaudiet slēdzenes piemērotību pēc tās marķējuma. |
|
Atvērtu vārtu indikators
|
Izeja OGI ir paredzēta 24 V, ne vairāk kā 4 W. Ja indikators ir polarizēts, ievērojiet marķējumu uz plates un indikatora. |
|
Lasītāja / ārējā moduļa barošana
|
Papildu barošana: spaile STOP = −, spaile SbS = +, kopā ne vairāk kā 200 mA. Spriegums ir 24 V DC ar pielaidi no −30 % līdz +50 %; pirms pievienošanas pārbaudiet moduļa pieļaujamo spriegumu un strāvas patēriņu. Tā vadības releja kontaktu pievienojiet atsevišķi kā bezpotenciāla kontaktu. Šīs spailes paliek zem sprieguma arī gaidstāves režīmā. |
|
Radio uztvērējs un rezerves akumulators
|
Uztvērējs OXIBD tiek iesprausts savienotājā SM; akumulators PSS324 savā savienotājā. Tos nepievieno M2 izejai vai BlueBUS kopnei. |
FLASH, ELS un OGI izejas var pārprogrammēt citai funkcijai. Pirms pievienošanas pārbaudiet konkrētās vadības bloka iestatījumus, izmantojot MC824HR30 tehniskā rokasgrāmata un pēc uzstādīšanas pārbaudiet drošības elementu darbību.
I. Aizmugurējā stiprinājuma kronšteina uzstādīšana
Atvēršanas uz iekšpusi shēma
Atvēršanas uz ārpusi shēma
Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot diagrammu, kurā var noteikt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa varētu kustēties vienmērīgi un lineāri.
Aprēķinu diagramma
Vērtību nolasīšanas piemērs diagrammā
Aprēķina gaita:
- Izmēriet attālumu C no shēmas
- Diagrammā ievelciet horizontālu līniju, kas šķērso izmērīto vērtību C Šīs līnijas krustpunktā ar
- DIL ieteicamo uzstādīšanas līniju () var noteiktmaksimālo atvēršanas leņķi Ja krustpunkts atrodas zem
- t līmeņa , vērtības jāpielāgo tā, lai krustpunkts pārvietotos virs šī līmeņa.Ja krustpunkts atrodas virs
- t līmeņa , viss ir kārtībā, bet, ja noteiktaismaksimālais atvēršanas leņķis nav piemērots, jāpielāgo vērtība A un, ja nepieciešams, arī vērtība B , lai tās būtu līdzīgas (ideālā gadījumā vienādas).Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam atbilstoši izmēriem
A un B un jāpiemetina pie montāžas plāksnes. Nogrieziet kronšteinu vajadzīgajā garumā
Nogrieziet kronšteinu vajadzīgajā garumā
Piemetiniet saīsināto kronšteinu pie montāžas plāksnes
Pirms metināšanas salīdziniet pieejamo garumu ar montāžas diagrammā norādītajiem izmēriem; ja tas nav pietiekams, izmantojiet atbilstoši pagarinātu kronšteinu. Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējo kronšteinu var uzstādīt uz vārtu vērtnes stingrās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.
Starpība F = 34 mm.
NICE oriģinālais attēls: Toona 4–5, kronšteinu augstuma starpība F = 34 mm
II.
Priekšējā stiprinājuma kronšteina uzstādīšana Priekšējais kronšteins jāuzstāda uz vārtu vērtnes, ievērojot attālumus atbilstoši vērtībām
D un E , ko var nolasīt notabulas (vērtība D ir fiksēta un ir 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Komplektā ir iekļauts piemetināms kronšteins; ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvu NICE PLA8 skrūvējamo kronšteinu.
- Aprēķiniet no tabulas vērtību E
- Aprēķiniet augstumu atbilstoši attēlam kronšteinu augstumiem (rādīt attēlu)
- Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināt, iesakām sākumā to tikai dažās vietās pieķert)
III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina
- Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
- Pievelciet uzgriezni līdz galam, pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties
IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina
- Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
- Pievelciet tapu līdz galam
V. Mehāniskā gājiena ierobežotāja regulēšana
TO4024 ir regulējams iekšējais ierobežotājs atvērtā stāvoklī. Atbloķējiet motoru, atskrūvējiet ierobežotāja skrūvi, manuāli atveriet vārtu vērtni vajadzīgajā pozīcijā, pārvietojiet ierobežotāju pie tapas un nostipriniet skrūvi. Pēc tam aizveriet vārtu vērtni un atkal nobloķējiet motoru. Rīkojieties saskaņā ar oriģinālās rokasgrāmatas 11. attēlu.
TO4024 ir iekšējais atvēršanas ierobežotājs. Aizvēršanas ierobežotāju izvēlieties atbilstoši vārtu konstrukcijai un izmantotā vadības bloka instrukcijai.
NICE Toona piedziņas fotogalerija
|

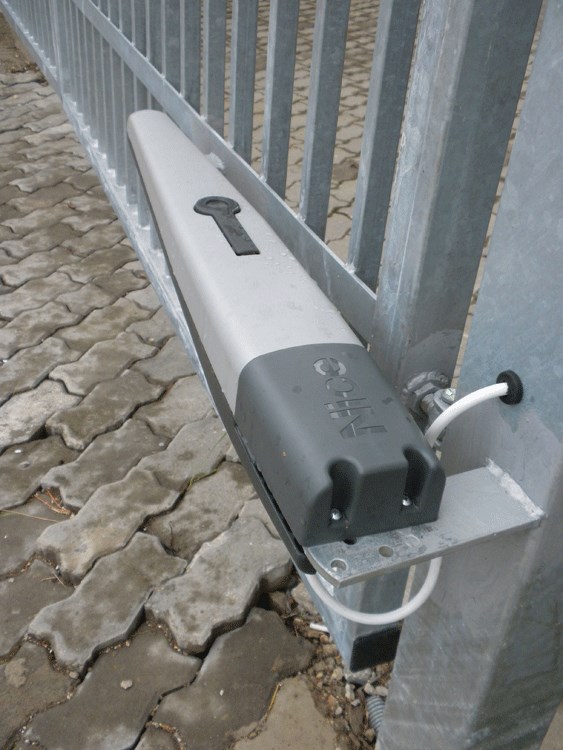

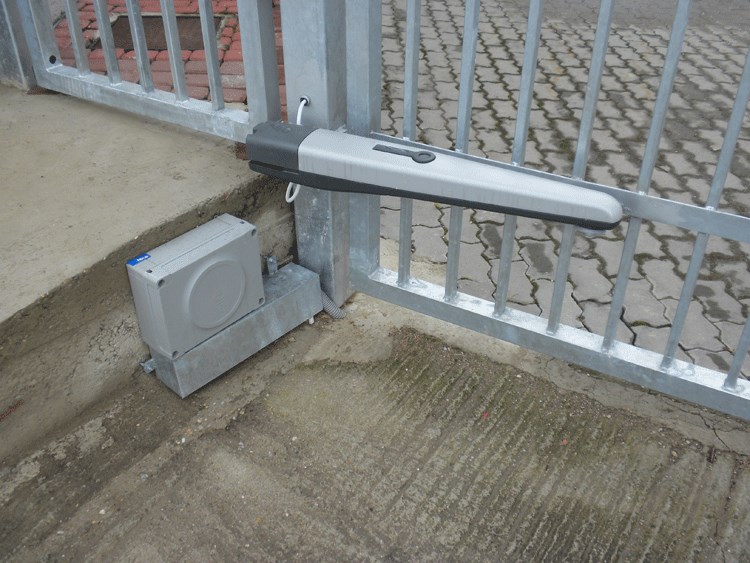

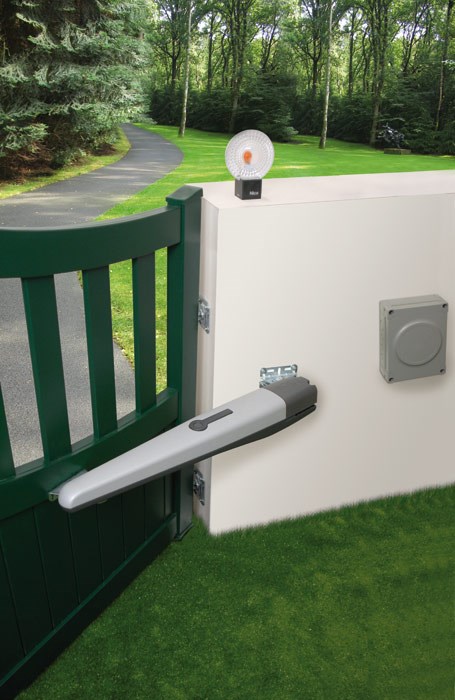

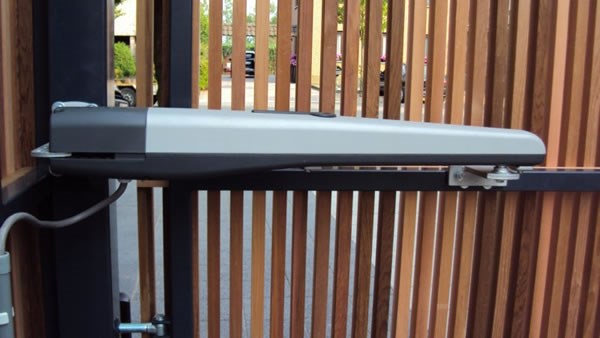

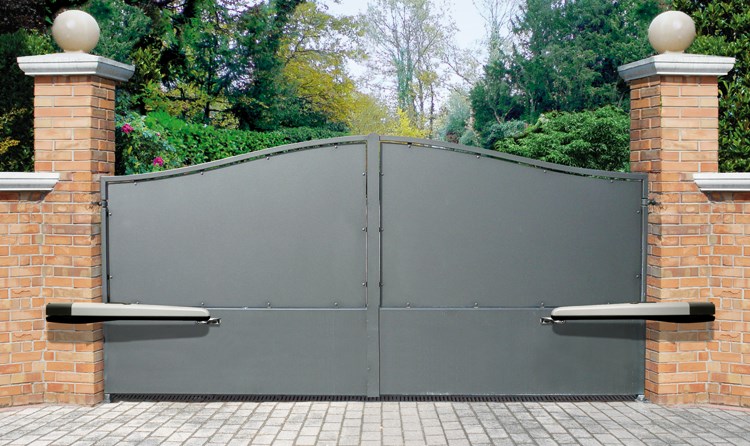

Montāžas piemērs |
Montāžas piemērs |
Montāžas piemērs |
|
Montāžas piemērs |
Montāžas piemērs |
Piedziņa bez vāka |
|

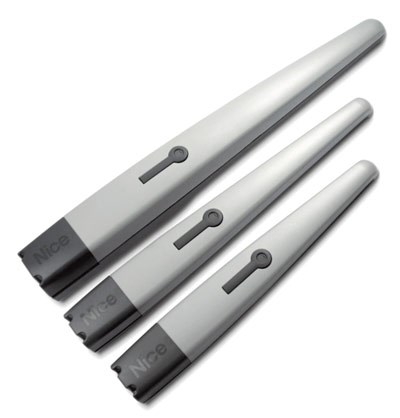

Toona 4, 5 un 7 piedziņu salīdzinājums |

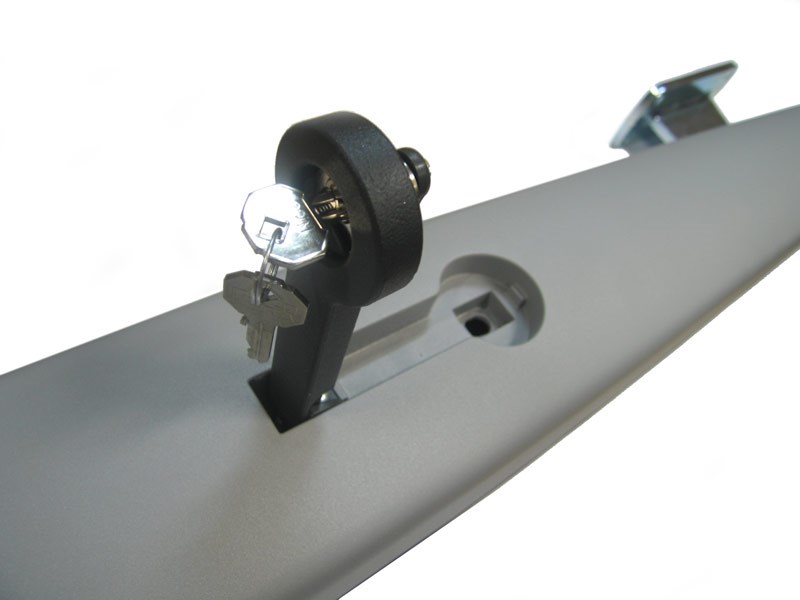

Atbloķēta piedziņa |

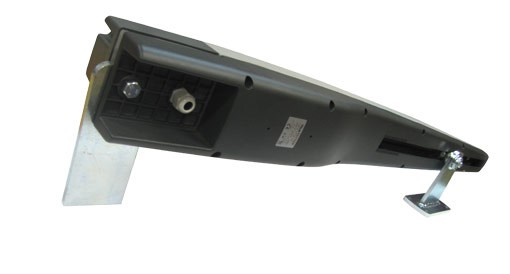

Piedziņa no apakšas |

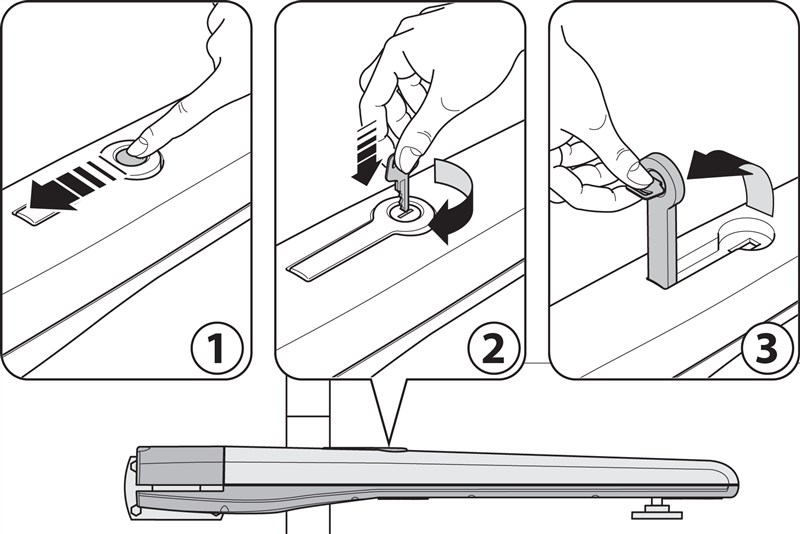

NICE Toona 4 TO4024 piedziņas manuāla atbloķēšana
Elektroapgādes pārtraukuma gadījumā vārtus nevarēsiet vadīt ar tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas atslēgu un vārtus pārvietot manuāli:
- Atbīdiet atbloķēšanas slēdzenes vāciņu
- Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja kustības virzienā
- Izvelciet atbloķēšanas sviru, un vārtus varēsiet pārvietot manuāli
NICE Toona 4 TO4024 piedziņas tehniskie parametri
|
Modelis
|
NICE Toona 4 TO4024 |
|---|---|
|
Lietojums
|
Elektromehāniska piedziņa veramajiem vārtiem |
|
Motora barošana
|
24 V DC no piemērota vadības bloka |
|
Maksimālais / nominālais strāvas patēriņš
|
5 A / 2 A |
|
Maksimālā / nominālā jauda
|
120 W / 48 W |
|
Iebūvēts kondensators
|
Nē |
|
Gājiens
|
385 mm |
|
Ātrums bez slodzes / pie slodzes
|
0,016 / 0,012 m/s |
|
Maksimālais / nominālais spēks
|
1 800 N / 600 N |
|
Cikli stundā pie nominālā spēka
|
95 |
|
Aizsardzība / izolācija
|
IP44 / F klase |
|
Darba temperatūra
|
−20 līdz +50 °C |
|
Izmēri (g × p × a)
|
820 × 115 × 105 mm |
|
Piedziņas svars
|
6 kg |
Drošība un apkope
Pirms montāžas pārbaudiet vārtu vērtnes un staba brīvu, vienmērīgu kustību un izturību. Elektrisko pieslēgumu veiciet, kad barošana ir atvienota. Pēc montāžas pārbaudiet drošības ierīces un kustības spēku saskaņā ar visas sistēmas instrukciju.
NICE nosaka, ka piedziņa jāpārbauda ne retāk kā reizi 6 mēnešos: konstrukcijas un skrūvju stāvoklis, vītņstieņa eļļošana, nolietojums un darbības pārbaudes. Vadības bloka programmēšanu skatiet MC824HR30 instrukcijā.
