NICE PLA10 – vertikālā elektriskā slēdzene veramajiem vārtiem, NICE-PLA10
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
106,69 € ar PVN
| Svars |
|---|
| 0,80 kg |
Produkta apraksts NICE PLA10 – vertikālā elektriskā slēdzene veramajiem vārtiem, NICE-PLA10
NICE PLA10 elektriskā slēdzene paredzēta iekštelpām un ārtelpām, automātiski un manuāli atveramiem veramajiem vārtiem un vārtiņiem. Standarta režīmā tā darbojas automātiski, bet pēc noņemamā komponenta izvilkšanas darbojas pusautomātiski. Elektriskā slēdzene paredzēta vertikālai lietošanai, taču to iespējams uzstādīt arī horizontāli. Horizontālai uzstādīšanai ieteicams izvēlēties alternatīvu PLA11 elektriskā slēdzene.
Lejupielādējamās rokasgrāmatas un dokumenti
Tehniskā informācija
| Uzstādīšana: | vertikāla (arī horizontāla) |
|---|---|
| Ass attālums: | 70mm no slēdzenes malas līdz cilindra asij |
| Funkcijas: |
|
| Spole: | Divkārša, nomaināma spole nepārtrauktai slodzei un ilgam kalpošanas laikam. |
| Spriegums: | 12V AC |
| Konstrukcija: |
Korpuss un mehāniskais atduras elements galvaniski cinkots tērauds. Misiņa mēlīte. |
| Cilindrs: | Divpusējs vai puscilindrs (puscilindrs iekļauts komplektā)). |

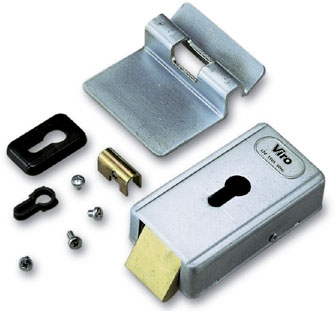

Komplektā ietilpst
NICE PLA10 elektriskās slēdzenes komplektā ietilpst:
 |
|
Elektriskās slēdzenes lietojuma fotogalerija

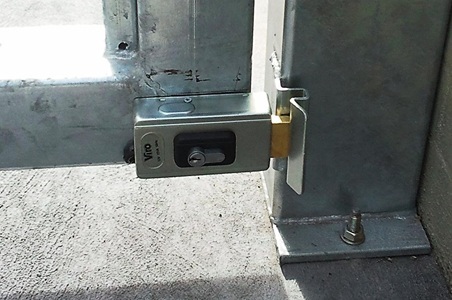

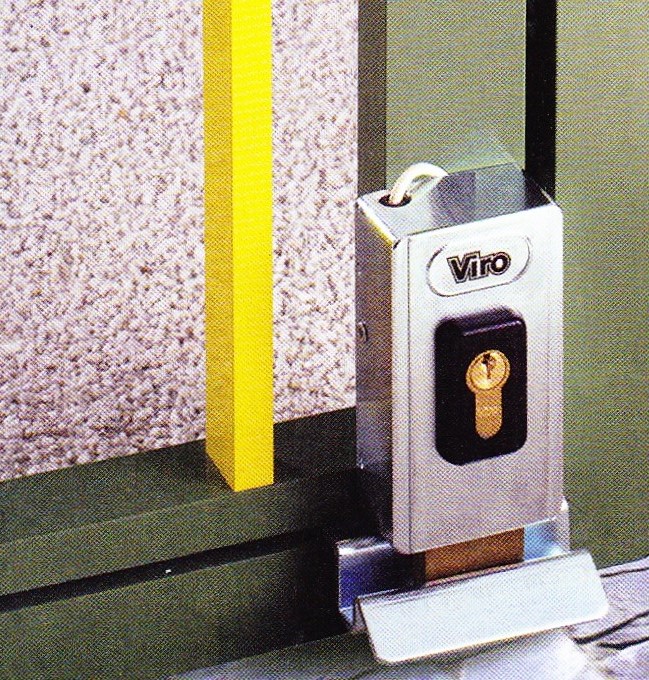

| Vertikāls novietojums | Horizontāls novietojums |
|---|---|
 |
 |
Elektriskās slēdzenes funkcijas
 |
NICE PLA10 elektriskā slēdzene darbojas automātiskajā režīmā, bet pēc noņemamā komponenta izvilkšanas — pusautomātiski. Automātiskajā režīmā slēdzene tiek atbloķēta ar elektrisku impulsu un no jauna aizslēdzas tikai pēc tam, kad vārti ir atvērti un aizvērti. Pusautomātiskajā režīmā pēc noņemamā komponenta izvilkšanas slēdzene tiek atbloķēta, tikai apvienojot elektrisku impulsu ar turpmāku manuālu spiedienu uz vārtu vērtni. Lai aktivizētu šo funkciju, atspiediet spiedplāksni G un izvelciet plastmasas komponentu F. |
Atbalstīto cilindru izmēri
Elektriskā slēdzene standarta komplektācijā tiek piegādāta ar puscilindru. Lai izvēlētos nepieciešamo cilindru, skatiet tālāk redzamo tabulu. Tajā atradīsiet piemērotāko izmēru atkarībā no vārtu materiāla biezuma vietā, kur piestiprināsiet elektrisko slēdzeni. Varat izmantot arī vienpusēju cilindru ar izmēriem, kas norādīti zīmējumā.
Cilindra uzstādīšana
Kad izvēlēts atbilstošais cilindrs, uzstādiet elektrisko slēdzeni saskaņā ar tālāk redzamo shēmu. Ievērojiet optimālo 4mm atstarpi starp slēdzenes korpusu un mehāniskā atduras elementa augšdaļu.
Elektriskās slēdzenes pieslēgšana
Izvadiet vadus caur gumijas atveri slēdzenes aizmugurē un pievienojiet kabeli, kā parādīts attēlā:
Elektriskās slēdzenes fotogalerija

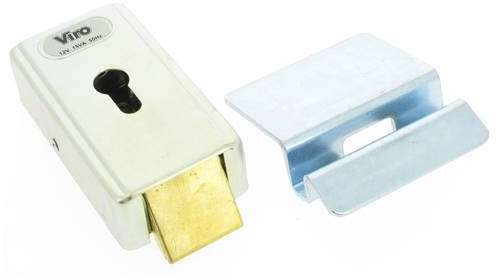

| NICE PLA10 elektriskās slēdzenes korpuss un atduras elements | NICE PLA10 elektriskās slēdzenes korpuss |
|---|---|
 |
 |
| NICE PLA10 elektriskās slēdzenes iekšpuse | NICE PLA10 elektriskās slēdzenes iepakojums |
 |
 |

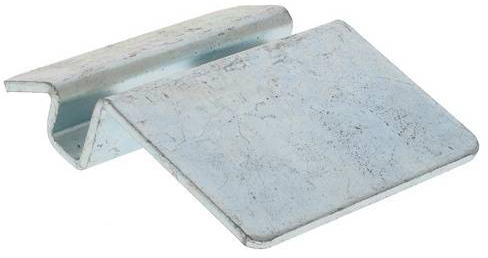

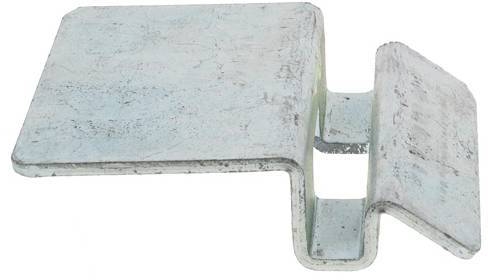

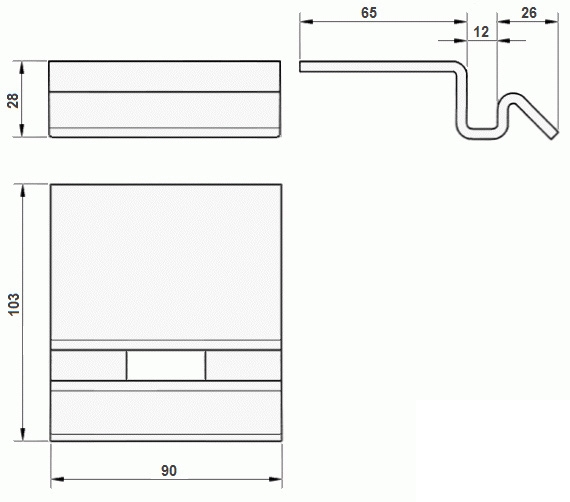

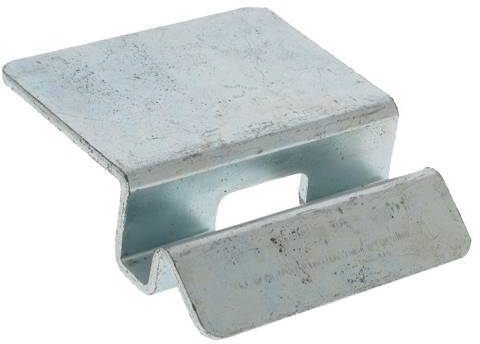

Elektriskās slēdzenes atduras elementa fotogalerija
 |
 |
 |
 |
NICE PLA10 elektriskā slēdzene paredzēta iekštelpām un ārtelpām, automātiski un manuāli atveramiem veramajiem vārtiem un vārtiņiem. Standarta režīmā tā darbojas automātiski, bet pēc noņemamā komponenta izvilkšanas darbojas pusautomātiski. Elektriskā slēdzene paredzēta vertikālai lietošanai, taču to iespējams uzstādīt arī horizontāli. Horizontālai uzstādīšanai ieteicams izvēlēties alternatīvu elektroslēdzene PLA11.
Tehniskā informācija
| Montāža: | vertikāla (arī horizontāla) |
|---|---|
| Attālums starp asīm: | 70mm no slēdzenes malas līdz cilindra asij |
| Funkcijas: |
|
| Spole: | Dubulta, nomaināma spole nepārtrauktai slodzei un ilgam kalpošanas laikam. |
| Spriegums: | 12V AC |
| Konstrukcija: |
Korpuss un mehāniskais atdure galvaniski cinkots tērauds. Misiņa mēlīte. |
| Cilindrs: | Dubults vai puscilindrs (puscilindrs ir iekļauts komplektā komplektā). |
Komplektā iekļauts
NICE PLA10 elektroslēdzenes komplektā ietilpst:
|
|
Elektroslēdzenes lietojuma fotogalerija
| Vertikāls lietojums | Horizontāls lietojums |
|---|---|
|
|
Elektroslēdzenes funkcijas
|
NICE PLA10 elektroslēdzene darbojas automātiskajā režīmā; pēc noņemamās detaļas izņemšanas tā darbojas pusautomātiski. Automātiskajā režīmā slēdzene tiek atbloķēta ar elektrisku impulsu un nobloķējas tikai pēc tam, kad vārti ir atvērti un aizvērti. Pusautomātiskajā režīmā pēc noņemamās detaļas izņemšanas slēdzene tiek atbloķēta tikai ar elektrisku impulsu un sekojošu manuālu vārtu vērtnes piespiešanu. Lai aktivizētu šo funkciju, atspiediet spiedplāksni G un izvelciet plastmasas detaļu F. |
Atbalstīto cilindru izmēri
Elektroslēdzene standarta komplektācijā tiek piegādāta ar puscilindru. Lai aprēķinātu nepieciešamo cilindra izmēru, skatiet tālāk redzamo tabulu. Tajā varat noskaidrot, kurš izmērs ir piemērots atkarībā no vārtu materiāla biezuma vietā, kur piestiprināsiet elektroslēdzeni. Varat izmantot arī tikai vienpusēju cilindru ar izmēriem, kas norādīti zīmējumā.
Cilindra uzstādīšana
Kad esat izvēlējies pareizo cilindru, uzstādiet elektroslēdzeni atbilstoši tālāk redzamajai shēmai. Ievērojiet optimālo 4mm atstarpi starp slēdzenes korpusu un mehāniskās atdures augšdaļu.
Elektroslēdzenes elektriskais pieslēgums
Izvelciet vadu caur gumijas atveri slēdzenes aizmugurē un pievienojiet kabeli, kā parādīts attēlā:
Elektroslēdzenes fotogalerija
| NICE PLA10 elektroslēdzenes korpuss un tā atdure | NICE PLA10 elektroslēdzenes korpuss |
|---|---|
|
|
| NICE PLA10 elektroslēdzenes iekšpuse | NICE PLA10 elektroslēdzenes kārba |
|
|
Elektroslēdzenes atdures fotogalerija
|
|
|
|
