NICE Toona TO7024 – 24 V piedziņa veramajiem vārtiem līdz 7 m
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
578,92 € ar PVN
| Svars |
|---|
| 12 kg |
Produkta apraksts NICE Toona TO7024 – 24 V piedziņa veramajiem vārtiem līdz 7 m
NICE Toona TO7024 ir atsevišķs elektromehāniskais piedziņas mehānisms 24 V līdzstrāvas motors ar magnētisko enkoderu vienam vārtu spārnam. Svars līdz 1 700 kg un garums līdz 7 m ir galējās vērtības; pieļaujamo kombināciju nosaka TO7024 līkne. Piedziņas mehānisms ir neatgriezenisks un tam ir izturīgs alumīnija korpuss.
Motoram ir atsevišķi iebūvēti atvēršanas un aizvēršanas atduri. 24 V norāda motoraspriegumu; elektrotīkla barošanu un piederumu funkcijas nosaka faktiski uzstādītais vadības bloks. Pašreizējais MC824HR30/MCA1R30 ir sava rokasgrāmata. Vecākajam MC824HR10/MCA1R10 modelim izmantojiet tā plates procedūru.

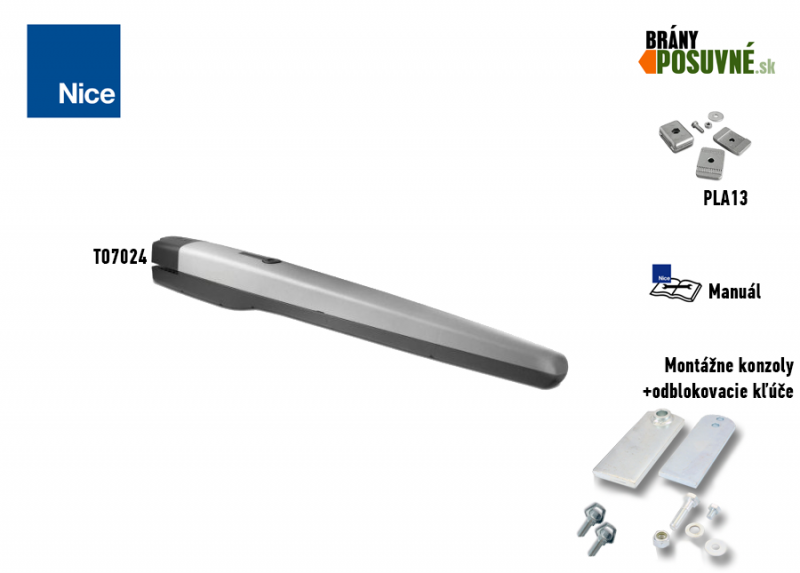

Kas ietilpst atsevišķa piedziņas mehānisma komplektā
| Piedziņas mehānisma komplektā ietilpst: | Kods | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 7 TO7024 piedziņas mehānisms |
TO7024 |
|
|
NICE Toona TO7024 elektromehāniskais piedziņas mehānisms. Vērtības līdz 1 700 kg un līdz 7 m ir galējās; pieļaujamo kombināciju nosakiet saskaņā ar TO7024 diagrammu. |
||||
 |
2 × | Iebūvētie atvēršanas un aizvēršanas mehāniskie atduri | PMD1641R01.4610 | |
|
Iebūvētie atduri iestata atvērto un aizvērto stāvokli; nepieciešamību pēc papildu atduriem izvērtējiet, ņemot vērā visus vārtus. Iestatīšanas instrukcija. |
||||
 |
2 × | Atbloķēšanas atslēga | CM-B | |
|
Elektroapgādes pārtraukuma gadījumā ar to atbloķē piedziņas mehānismu, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
 |
1 × | Priekšējais pieskrūvējamais kronšteins |
PMD1640R02.4610 |
|
|
To pieskrūvē pie vārtu spārna stingrās daļas; ņemiet vērā, ka tas tiek uzstādīts citā augstumā nekā aizmugurējais kronšteins. |
||||
 |
1 × | Priekšējā kronšteina tapa | R8.5120 Paplāksne V8X16.5102 Tapa |
|
|
Izmanto piedziņas mehānisma priekšējās daļas nostiprināšanai pie priekšējā kronšteina. |
||||
 |
1 × | Aizmugurējais metināmais kronšteins | PMD1642.4610 | |
|
To piemetina pie montāžas skrūvējamās plāksnes vai tērauda staba. Ņemiet vērā, ka tas tiek uzstādīts citā augstumā nekā priekšējais kronšteins. |
||||
 |
1 × | Montāžas plāksne aizmugurējam kronšteinam | PMD1639.4610 | |
|
Pie tās piemetina aizmugurējo kronšteinu. Pēc tam montāžas plāksni piestiprina pie staba vai sienas. |
||||
 |
2 × | Aizmugurējā kronšteina tapa | D12.5110 Uzgrieznis R12.5120 Paplāksne V12X60.5102 Tapa |
|
|
Izmanto piedziņas aizmugurējās daļas piestiprināšanai pie aizmugurējā kronšteina. |
||||
Šajā kartītē ir atsevišķs motors ar montāžas piederumiem. Automātiskai darbībai nepieciešama piemērota vadības ierīce un visas vārtu sistēmas drošības elementi; gatavo komplektu saturs norādīts to atsevišķajās kartītēs.
Izdevīgi komplekti ar TO7024
Pārbaudiet katra komplekta saturu un motoru skaitu. Vārtu vērtnes piemērotību nosaka TO7024 līkne; 7 m un 1 700 kg nav vienlaicīgi sasniedzamas vērtības.

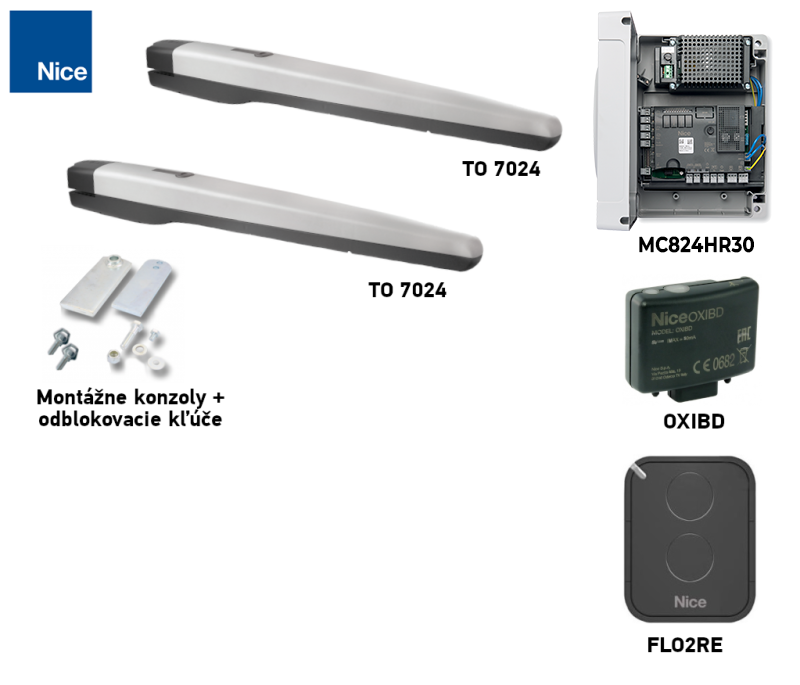

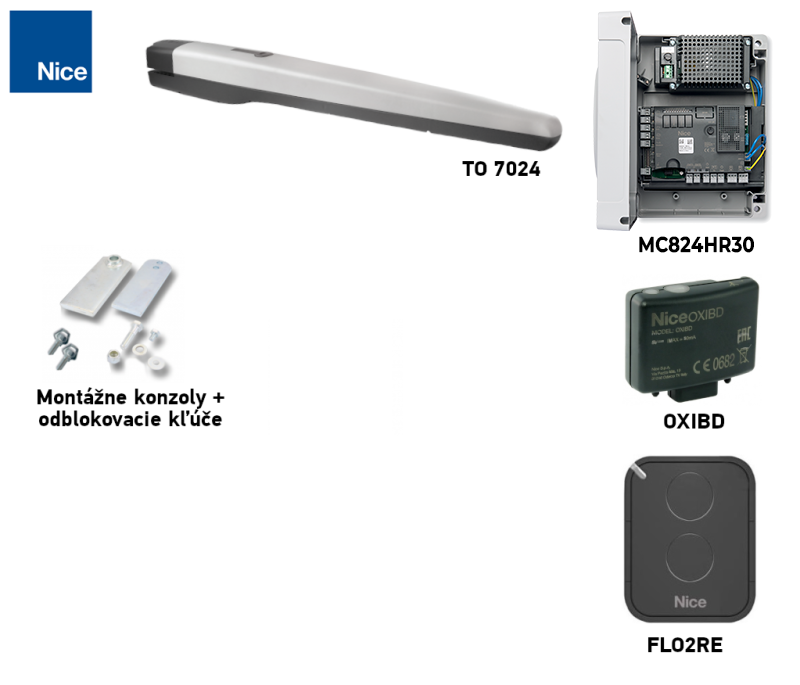

| Komplekts vienas vērtnes vārtiem » | Komplekts divu vērtņu vārtiem » |
|---|---|
|
TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs. |
2 x TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs. |

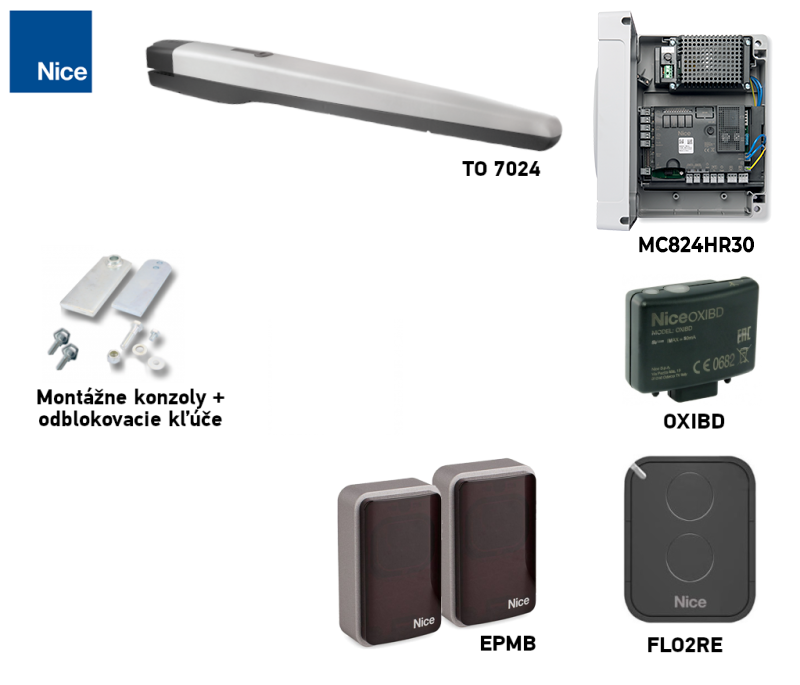

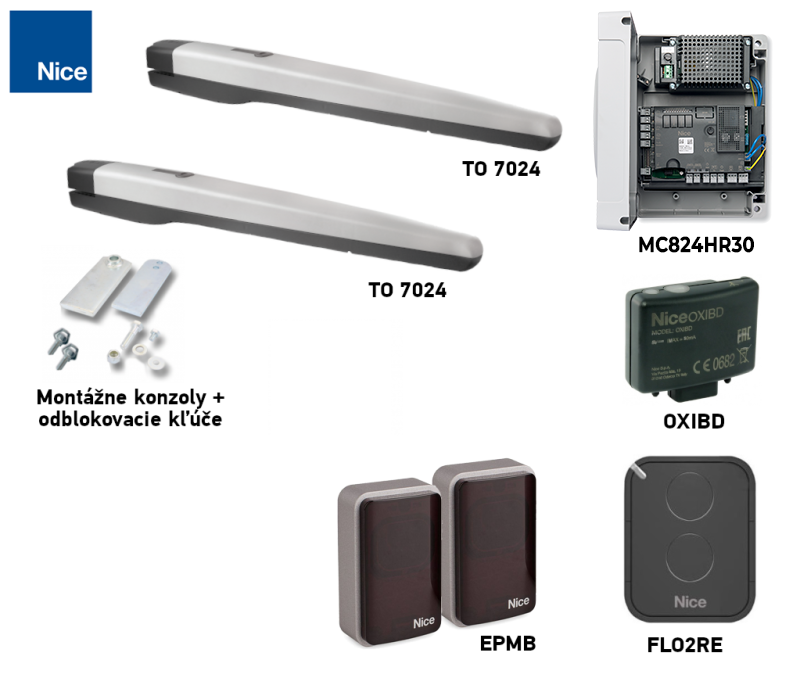

| Komplekts vienas vērtnes vārtiem ar fotoelementiem » | Komplekts divu vērtņu vārtiem ar fotoelementiem » |
|
TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs, fotoelementi. |
2 x TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs, fotoelementi. |

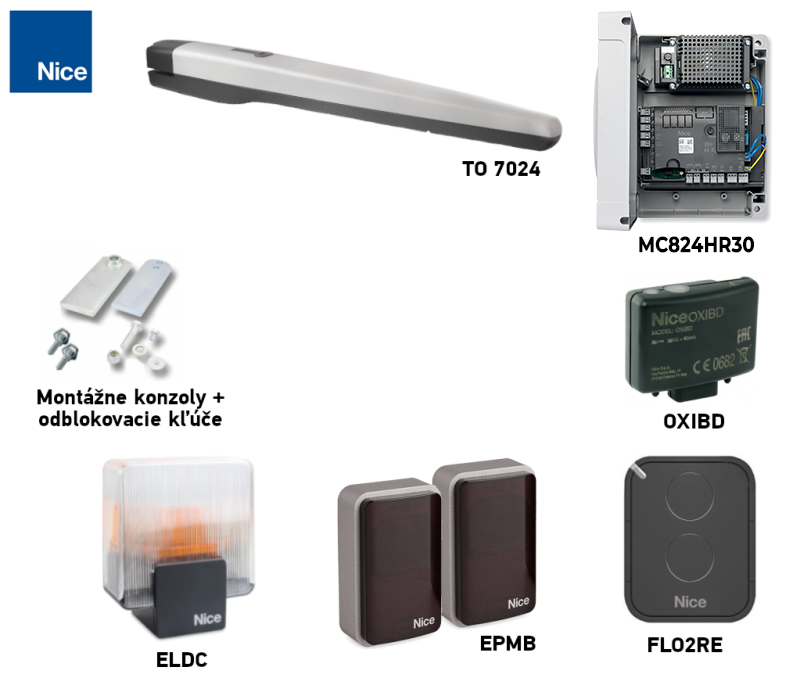

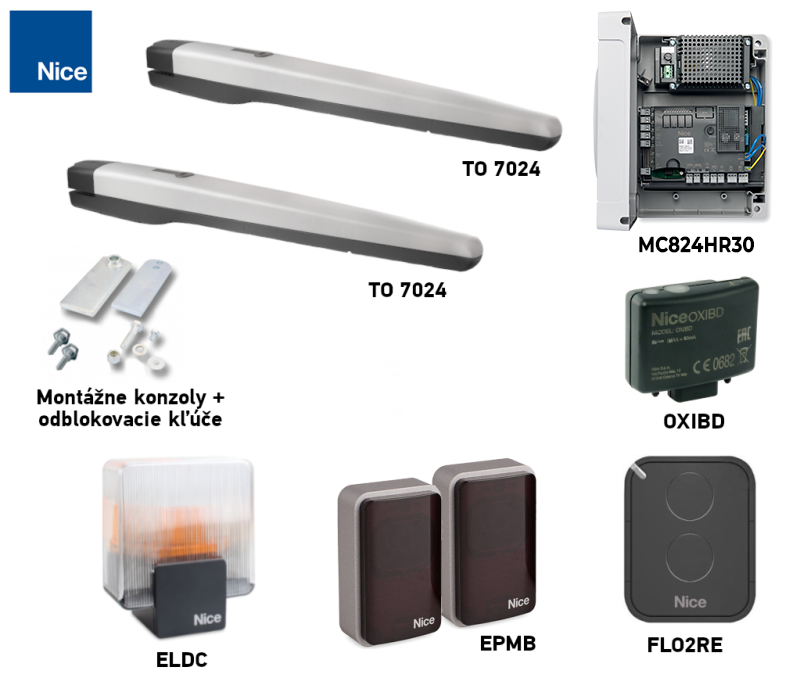

| Komplekts vienas vērtnes vārtiem ar piederumiem » | Komplekts divu vērtņu vārtiem ar piederumiem » |
|
TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |
2 x TO7024 piedziņa, vadības ierīce, tālvadības pults, uztvērējs, fotoelementi, signāllampa. |
Piederumu pieslēgšana pie MC824HR30
Tālāk norādītās spailes pieder MC824HR30/MCA1R30 vadības blokam komplektā ar TO7024 motoru, nevis pašam motoram. Pirms darba sākšanas atvienojiet elektrotīklu un rezerves akumulatoru. Ja izmantojat citu vadības plati, sekojiet tās shēmai.
| Piederums | Spailes, spriegums un polaritāte |
|---|---|
| BlueBUS fotoelementi | Saderīgos fotoelementus, piemēram, EPMB, pievienojiet ar diviem vadiem pie BlueBUS. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc ierīču maiņas atkārtojiet apmācību. |
| STOP un komandu ieejas | Ieeja STOP pieņem bezpotenciāla NO vai NC kontaktu, vai elementu ar pretestību 8,2 kΩ; tās stāvoklis tiek apgūts. SbS, Open un Close pieņem bezpotenciāla NO kontaktu pie attiecīgā spaiļu pāra. Kontaktiem nav +/− polaritātes, un ieejai nepievadiet ārēju spriegumu. |
| Papildu barošana | STOP pāra labā spaile = −, SbS pāra kreisā spaile = +, skatoties uz attēlu zemāk (uzraksti virs spailēm). Piemērota lasītāja vai moduļa barošana: 24 V DC (−30 % līdz +50 %), maks. 200 mA, arī gaidstāves režīmā. Moduļa komandu releju pieslēdziet atsevišķi kā bezpotenciāla kontaktu; pārbaudiet moduļa pieļaujamo sprieguma diapazonu un strāvas patēriņu. |
| Signāllampa, slēdzene, indikators | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, bez noteiktas +/− polaritātes; OGI: 24 V DC, maks. 4 W. FLASH/OGI gadījumā shēmā nav norādīta +/− secība spaiļu pārī, tāpēc to nenosakiet pēc minējuma; ja izstrādājumam ir polaritāte, pārbaudiet marķējumu gan uz plates, gan uz izstrādājuma. Atkarībā no programmēšanas izeju funkcijas var mainīties. |
| Radio uztvērējs un rezerves barošana | Iespraužamais uztvērējs paredzēts savienotājam SM, rezerves akumulators — tam paredzētajam savienotājam atbilstoši uzstādītajai platei. Tos nepievieno pie BlueBUS vai motora spailēm. |
Detalizētu informāciju par spaiļu izvietojumu, apmācību un drošības elementu pārbaudi skatiet MC824HR30 vadības bloka instrukcijā.
Piederumi atbilstoši vadības ierīcei
Izvēle ir atkarīga no faktiskās plates, ieejām, uztvērēja un sprieguma. Vecāka saderīga plate tādējādi nekļūst par pašreizējās paaudzes plati.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Motora elektronika; instrukciju izvēlieties atbilstoši faktiski uzstādītajai platei. |
|
| Brīdinājuma signāllampa | Signalizē par kustību. Antena ir tikai tiem modeļiem, kuriem to norādījis ražotājs. Izvēle ir atkarīga no vadības bloka izejas. |
MC824HR30 FLASH izeja paredzēta 12 V signāllampai ar jaudu līdz 21 W. Izmantojot citu gaismekli, pārbaudiet spriegumu, jaudu un mirgošanas režīmu. |
| Fotoelementi | Tie uzrauga staru kūļa zonu un nosūta signālu vadības blokam. Vārtu reakcija ir atkarīga no pieslēguma un iestatījumiem; pēc uzstādīšanas pārbaudiet visu sistēmu. | |
| Raidītājs | Izvēlieties tālvadības pulti atbilstoši vadības blokā uzstādītajam uztvērējam un kodēšanas veidam. ON3EBD paredzēta OXIBD, bet ON3ELR — OXILR. | |
| Uztvērējs | Radio uztvērējam jāatbalsta tālvadības pults kodēšanas veids; viedās mājas saskarnēm ir atšķirīgas funkcijas. |
|
| Antena | Uztvērēja signāla uztveršanas uzlabošanai, ja antena ir pareizi novietota un pievienota. | |
| Kodu tastatūra | Vadība ar kodu. BlueBUS tastatūrai nepieciešama vadības plate, kas atbalsta vadības ierīces. | |
| Atslēgas slēdzis | Vadība, izmantojot atbilstošu vadības bloka ieeju. | |
| Elektroslēdzenes | Vārtu vērtnes nostiprināšana; pārbaudiet slēdzenes vadības veidu un spriegumu atbilstoši vadības blokam un montāžas risinājumam. |
|
| Karšu lasītāji | ETPB darbībai nepieciešams, lai konkrētā vadības plate atbalstītu BlueBUS komandu ierīces. |
|
| Rezerves barošanas avots | Ja akumulators ir pieslēgts saderīgam vadības blokam, iekārta var darboties arī strāvas padeves pārtraukuma laikā. |
Viena vārtu spārna lietošanas diapazons
Garums un svars ir kopīgs ierobežojums. Līkne TO7024 sasniedz 1 700 kg pie 3 m; pie 7 m – aptuveni 750 kg. Izmantojiet tikai sava modeļa līkni un ņemiet vērā kustības pretestību, pilnu vārtu spārna aizpildījumu un vēju; galējās vērtības nedrīkst automātiski apvienot.
Kalpošanas ilgums atkarībā no slodzes
Vienam vārtu spārnam saskaitiet atbilstošos svara, garuma un vides indeksus. Pēc tam salīdziniet summu ar NICE grafiku. Vērtībām virs 100 % grafiks datus vairs neuzrāda. Tas ir aptuvens kalpošanas ilguma novērtējums 80 000 līdz 250 000 darba ciklu atkarībā no slodzes, nevis garantija.
| Visa automatizācijas komplekta raksturlielumi | Indekss | Kalpošanas ilguma grafiks |
|---|---|---|
| Svars līdz 400 kg | 0 % |
|
| Virs 400 līdz 500 kg | 10 % | |
| Virs 500 kg | 20 % | |
| Garums 2–3 m | 0 % | |
| Garums 3–4 m | 0 % | |
| Garums virs 4 līdz 5 m | 10 % | |
| Garums virs 5 līdz 6 m | 20 % | |
| Garums virs 6 līdz 7 m | 30 % | |
| Temperatūra virs 40 °C, zem 0 °C vai mitrums virs 80 % | 20 % | |
| Pilns vārtu spārna aizpildījums | 15 % | |
| Vējains apvidus | 15 % |
| NICE grafiks |
|---|
Piedziņas un kronšteinu montāža
Pirms montāžas pārbaudiet vārtu izturību, vērtnes vienmērīgu kustību ar roku, vietu atbloķēšanai un piemērotu stiprinājuma vietu uz vārtu vērtnes stingrās daļas. Montāžu un elektrisko pieslēgšanu uzticiet kvalificētam tehniķim.
Aizmugurējā kronšteina stiprināšana un A/B/C grafiks
Stabs un kronšteini: Orientējoši iesakām stingru tērauda stabu 120 × 120 mm. Ja 100 × 100 mm montētājam atsevišķi jānovērtē sienas biezums, stiprinājums, pamats, eņģes nobīde un vēja slodze. Profila šķērsgriezums pats par sevi negarantē izturību.
Izmēriet eņģes nobīdi C. Sākotnējā TO7024 grafikā no C novelciet horizontālu līniju un nolasiet B; krustpunkts ar ieteicamo līniju r.i.l. nosaka leņķi, bet vertikālā līnija – A. A un B izmēriem jābūt līdzīgiem. B vērtības zem t līnijas NICE neiesaka.
Ja staba profila vai eņģes novietojuma dēļ nav iespējams ievērot grafikā norādīto, aizmugurējais kronšteins ir jāpārveido vai jāizgatavo piemērots pagarināts stiprinājums Toona 6–7. Atverot vārtus uz āru, nepieciešams pagarināts aizmugurējais stiprinājums. Izvēlieties izmērus atbilstoši faktiskajiem vārtiem un pirms galīgās metināšanas pārbaudiet visu kustības diapazonu.
Pēc ģeometrijas pārbaudes stingri savienojiet aizmugurējo kronšteinu ar montāžas plāksni un stabu. Izvēlieties stabam piemērotus stiprinājumus atbilstoši pamatnei. Priekšējo kronšteinu piestipriniet pie vārtu vērtnes stingrās daļas; motoram uz tapām jābūt nelielai nepieciešamajai brīvkustībai, lai tas neiestrēgtu.
TO7024 modelim atsevišķi pieejams aizmugurējais kronšteins PMD1642.4610. Tā ir oriģinālā stiprinājuma rezerves daļa; nepieciešamais pagarinājums nestandarta ģeometrijas gadījumā jāprojektē atsevišķi.
Izmērs D = 1 070 mm. Pēc A noteikšanas grafikā nolasiet E NICE tabulā; augstuma starpība starp priekšējo un aizmugurējo kronšteinu ir F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Aizmugurējai tapai NICE norāda pievilkt uzgriezni un pēc tam atskrūvēt par 1/10 apgrieziena, lai starp detaļām paliktu minimāla atstarpe. Priekšējo stiprinājumu pievelciet saskaņā ar ražotāja rasējumu.
Motora kabeļu savienojumi un pieslēgšana
Pirms vāka atvēršanas un vadu pievienošanas atvienojiet barošanu. Piedziņai ir atsevišķas spailes enkoderam un 24 V līdzstrāvas motoram; nesajauciet tās. Vadu un aizsargzemējuma pieslēgšanu veiciet saskaņā ar NICE oriģinālo shēmu un faktiski uzstādītā vadības bloka instrukciju. Apzīmējums 24 V norāda motora spriegumu, nevis automātiski vadības bloka tīkla barošanu.
Atverot vārtus uz āru, saskaņā ar NICE norādījumiem mainās motora barošanas polaritāte. Vienlaikus pareizi jāizstrādā montāžas ģeometrija; ar vadu pārslēgšanu vien nepietiek. Kustības virzienu, apstāšanās pozīcijas un drošības ierīces pēc tam pārbaudiet saskaņā ar uzstādītās vadības plates instrukciju.

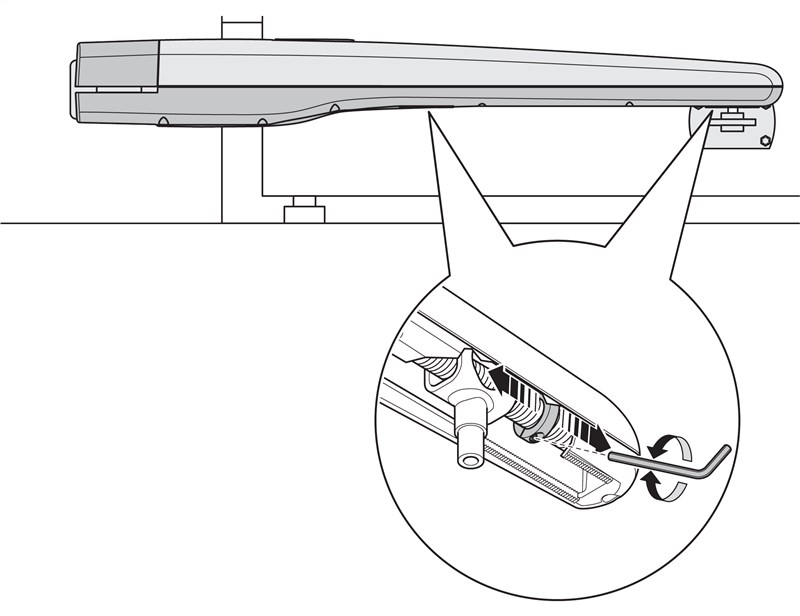

Iekšējie atvēršanas un aizvēršanas atduri
Sērijas Toona 6–7 mehāniskos atdurus iestata gan atvēršanai, gan aizvēršanai. Atbloķējiet motoru, pārvietojiet vārtu vērtni tā, lai būtu pieejama atdures skrūve, atskrūvējiet to, ar roku iestatiet vēlamo atvērto pozīciju, piebīdiet atduri pie tapas un pievelciet. To pašu atkārtojiet vēlamajā aizvērtajā pozīcijā, pēc tam nobloķējiet motoru. Galējās pozīcijas un visu vārtu drošību pārbaudiet testēšanas laikā.
Pārbaude pirms pirmās lietošanas reizes
Pēc montāžas un atduru iestatīšanas kvalificētam tehniķim jāpārbauda visi vārti, nevis tikai motora iedarbināšana. NICE norāda, ka, piedziņai esot atbloķētai, jāpārbauda vārtu vērtnes manuāla pārvietošana ar spēku, kas nepārsniedz 390 N.
- Pārbaudiet, vai vērtne visā gājiena diapazonā kustas vienmērīgi, kronšteini ir stingri nostiprināti un atbloķēšana darbojas droši.
- Atkārtoti dodiet komandas atvērt, apturēt un aizvērt; pārbaudiet kustības virzienu, palēnināšanos, atdurus un, ja ir divas vērtnes, to secību atbilstoši vadības bloka instrukcijai.
- Atsevišķi pārbaudiet fotoelementus, drošības malas un citas uzstādītās aizsargierīces. Tehniķis izmēra darbības spēkus saskaņā ar spēkā esošajām prasībām; vārtus drīkst lietot tikai pēc veiksmīgas pārbaudes.
TO7024 montāžas praktiskie piemēri
Aizmugurējā kronšteina saīsināšana pēc montāžas izmēru noteikšanas
Aizmugurējā kronšteina piemetināšana pie montāžas plāksnes
Piedziņas stiprināšana pie aizmugurējā kronšteina

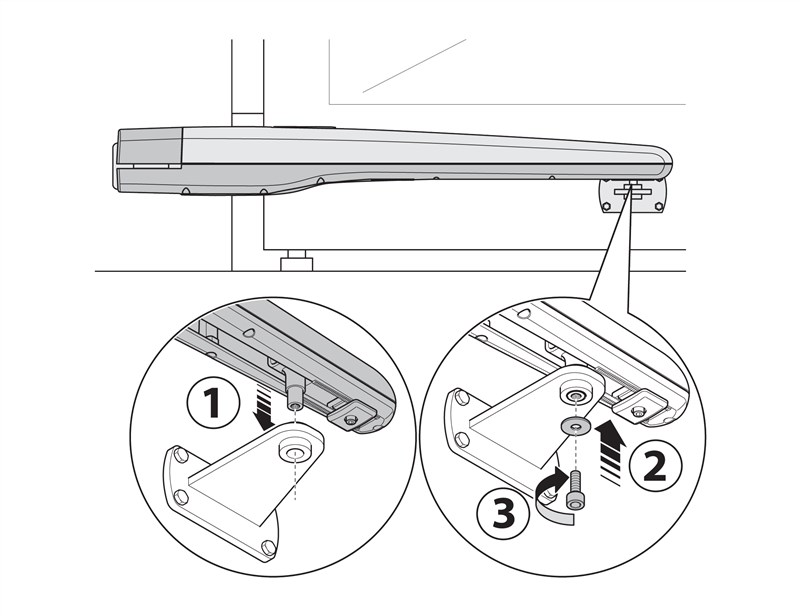

TO7024 stiprināšana pie priekšējā kronšteina
Piedziņas vāka noņemšana pirms kabeļa ievadīšanas
Kabeļa ievadīšana piedziņā
TO7024 iekšējo atduru iestatīšanas piemērs
Piedziņas manuāla atbloķēšana
Piedziņu atbloķējiet vai nobloķējiet tikai tad, kad vērtne ir nekustīga. Ja ir uzstādīta elektromehāniskā slēdzene, vispirms to atslēdziet. Ja rodas kļūme, atvienojiet barošanu.
- Pabīdiet atbloķēšanas slēdzenes vāciņu.
- Ievietojiet komplektā iekļauto atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet sviru un pārvietojiet vērtni ar roku. Lai atkal nofiksētu piedziņu, nolaidiet sviru, pagrieziet atslēgu atpakaļ, izņemiet to un aizveriet vāciņu.
Pārbaude un apkope
Apkope jāveic ne retāk kā reizi 6 mēnešos kvalificētam tehniķim. Pēc barošanas atvienošanas viņš pārbauda stiprinājumus, koroziju, nodilumu, skrūvju savienojumus un skrūves un uzgriežņa eļļošanu. Pēc barošanas ieslēgšanas viņš pārbauda kustību, atbloķēšanu un visas drošības ierīces.
NICE Toona saimes piedziņu montāžas fotogrāfijas
Fotogrāfijās redzamas dažādas Toona konfigurācijas. TO7024 gadījumā montāžas izmēri un pieslēgums jānosaka pēc iepriekš redzamajiem NICE modeļa rasējumiem; spaiļu bloka fotoattēls ir paredzēts tikai uzziņai.
NICE Toona piedziņa veramajos vārtos ar režģotu aizpildījumu
NICE Toona piedziņas stiprinājums pie tērauda staba
Veramie vārti ar Toona piedziņu un atsevišķu vadības skapi
NICE Toona piedziņa pie zaļiem veramajiem vārtiem
Divviru vārti ar divām NICE Toona piedziņām
NICE Toona 24 V piedziņas spaiļu bloka ilustratīvs attēls
NICE Toona sērijas piedziņu garumu salīdzinājums
Manuāli atbloķēta NICE Toona piedziņa
NICE Toona piedziņas apakšskats
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Modelis | TO7024 |
| Motora spriegums | 24 V DC |
| Maksimālais / nominālais strāvas patēriņš | 5 A / 2,5 A |
| Maksimālā / nominālā jauda | 120 W / 60 W |
| Gājiens | 584 mm |
| Ātrums bez slodzes | 0,013 m/s |
| Maksimālais / nominālais spēks | 2 700 N / 1 400 N |
| Cikli stundā pie nominālā spēka | 41 |
| Aizsardzības pakāpe | IP44 |
| Darba temperatūra | −20 līdz +50 °C |
| Izolācijas klase | F |
| Paredzamais kalpošanas laiks | 80 000 līdz 250 000 ciklu atkarībā no slodzes |
| Izmēri G × P × A | 1 200 × 128 × 150 mm |
| Motora svars | 15 kg |
