NICE EPSB – Era Photocell Slim – fotoelementi ar BlueBUS pieslēgumu (1 pāris)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
69,79 € ar PVN
| Svars |
|---|
| 0,28 kg |
Produkta apraksts NICE EPSB – Era Photocell Slim – fotoelementi ar BlueBUS pieslēgumu (1 pāris)
Pilnībā saderīgs pēctecis NICE MOFB fotoelementu šaurā SLIM dizainā.
Āra drošības fotoelementi NICE EPSB (tehniskā specifikācija) uzstāda vienu pretī otram vārtu ailas platumā vai jebkurā vietā, kur pastāv risks, ka vārti sadursies ar šķērsli. Tie veido infrasarkano staru optiskajā asī, un, ja tas tiek pārtraukts, nosūta vārtiem signālu apturēt to kustību. Tos var izmantot tikai ar ierīcēm, kas atbalsta tehnoloģiju NICE BlueBUS.
NICE EPSB fotoelementu montāža

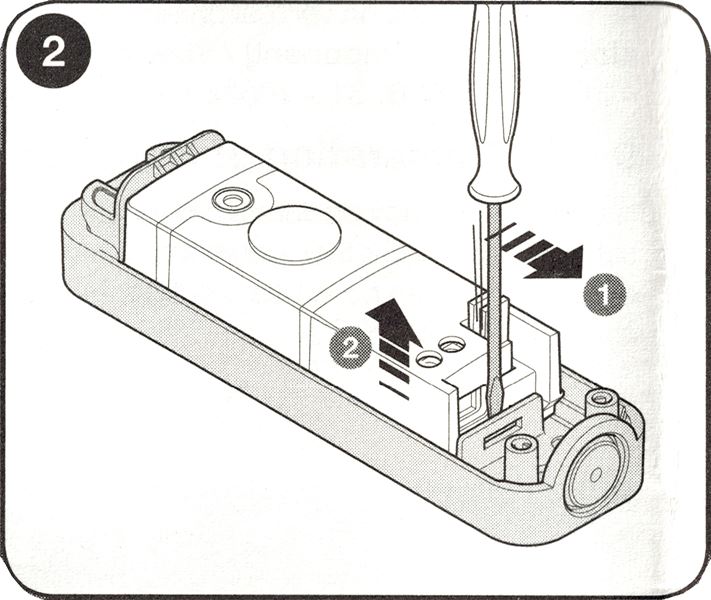

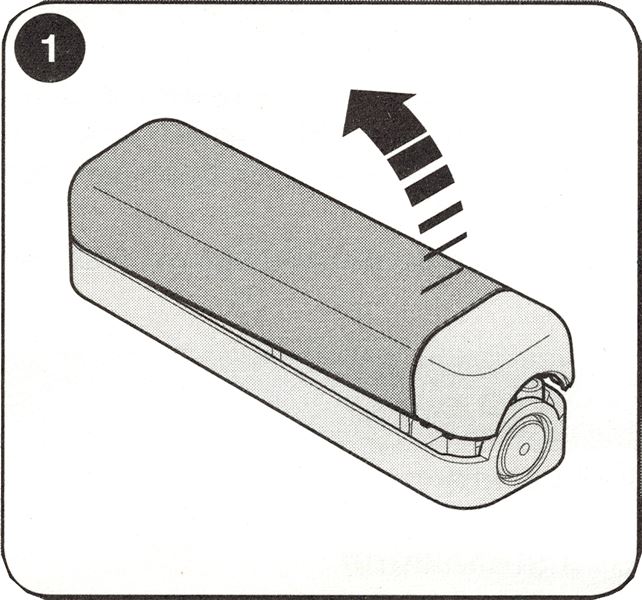

| 1. Atveriet fotoelementu | 2. Saskaņā ar attēlā redzamajām bultiņām izņemiet elektronisko moduli |
|---|---|
 |
 |

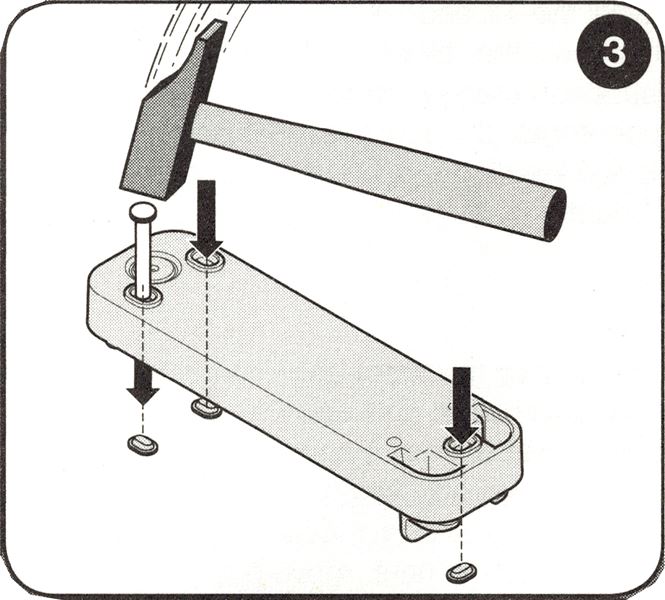

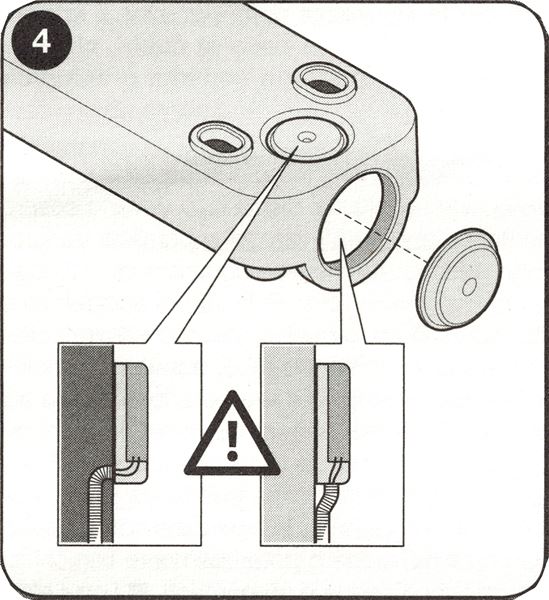

| 3. Izveidojiet montāžai nepieciešamos caurumus | 4. Izveidojiet kabeļa ievadam nepieciešamo atveri |
 |
 |

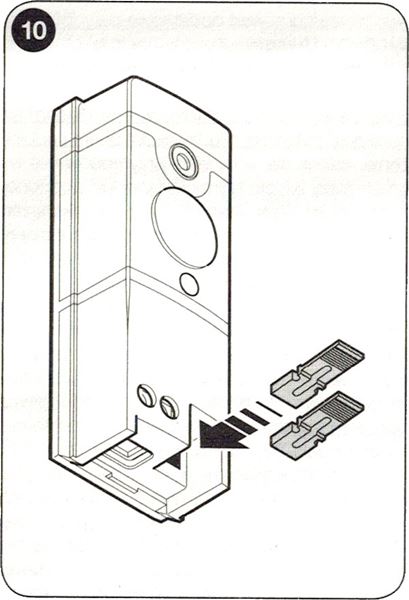

| 5. Skatiet uzstādīšanas piemērus, lai noskaidrotu, kā novietot fotoelementus uzstādīšanas vietā. | 6. Ņemot vērā fotoelementu novietojumu uzstādīšanas vietā, iestatiet adresācijas džemperus saskaņā ar tabulu. |
|
 |

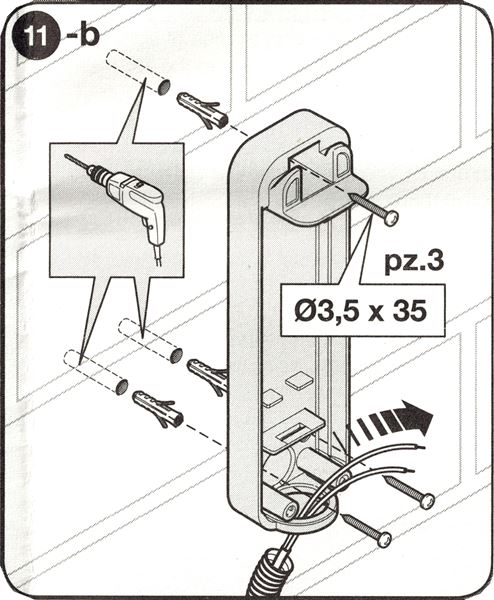

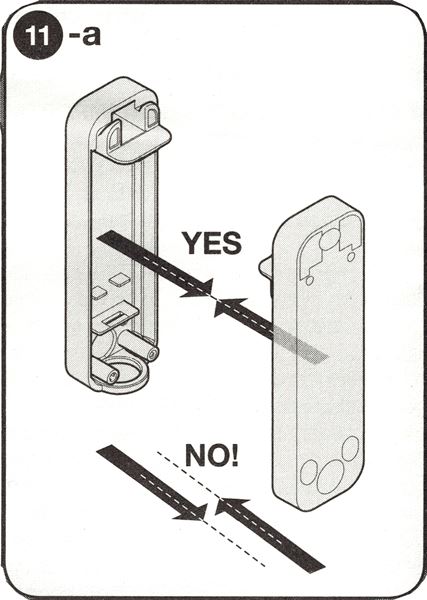

| 7. Novietojiet fotoelementus perpendikulāri vienu otram pretī | 8. Piestipriniet fotoelementu korpusu pie sienas vai staba |
 |
 |

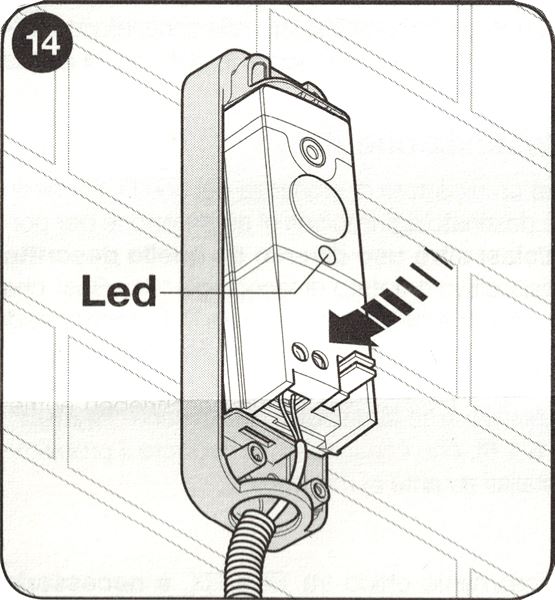

| 9. Pievienojiet fotoelementu kabeļus (pirms tam, protams, atvienojiet strāvas padevi) | 10. Ievietojiet pievienoto fotoelementu elektronisko moduli korpusā un ieslēdziet strāvas padevi. Veiciet pievienoto ierīču noteikšanas procedūru piedziņas vadības blokā. |
 |
 |

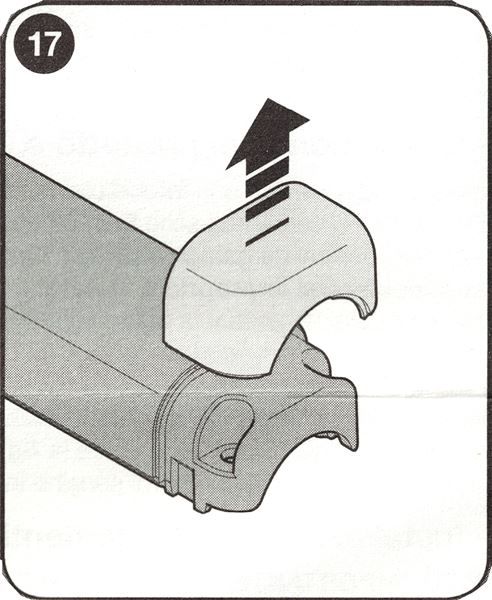

| 11. Pārbaudiet fotoelementu darbību. Ja rodas kādas problēmas, rīkojieties saskaņā ar diagnostikas norādījumiem | 12. Noņemiet aizbāzni no fotoelementa pārsega |
 |
 |

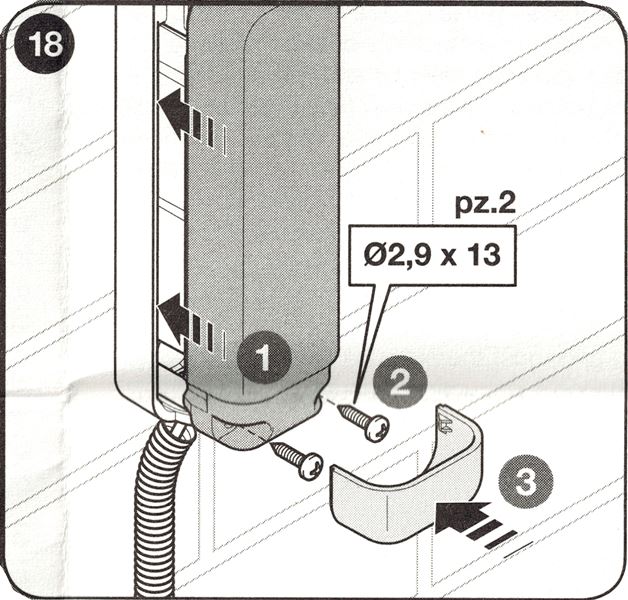

| 13. Uzlieciet fotoelementa pārsegu, pievelciet skrūves un ievietojiet aizbāzni | |
 |
Vairāku fotoelementu pāru pieslēgšana NICE EPSB datu tīklam NICE BlueBUS

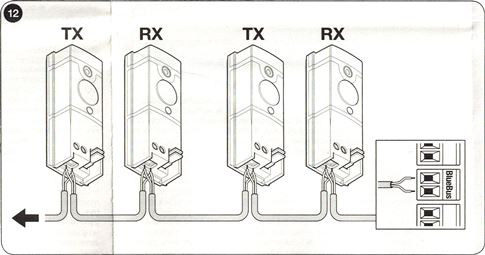

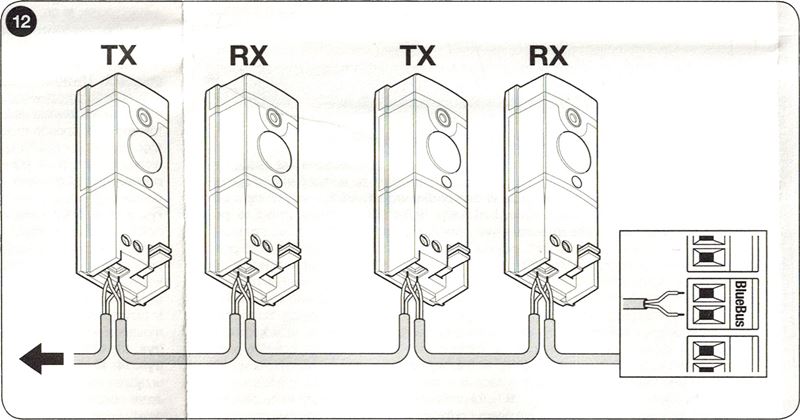

Novietojiet fotoelementus ap vārtiem vai vārtiņiem, kā parādīts uzstādīšanas piemēros pilnam pieslēgumam, un iestatiet džemperus saskaņā ar fotoelementu džemperu tabulu fotoelementu NICE EPSB vārtiņu piedziņai. Lai novērstu savstarpējus traucējumus starp tuvu novietotiem pāriem, saskaņā ar šiem uzstādīšanas piemēriem, jāievēro raidītāju orientācija TX un uztvērēju RX. Pievienojiet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):

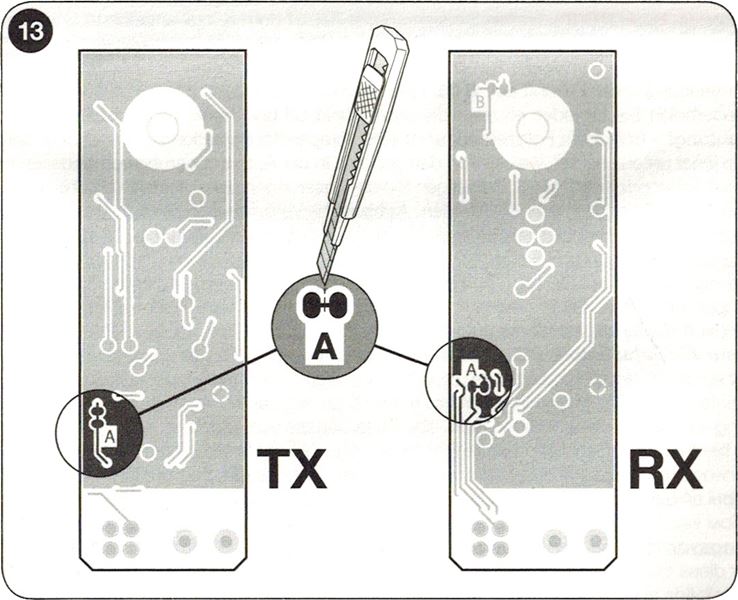

Ja vēlaties, lai fotoelementi darbotos kā vārtu atvērēji (skat. FA1 un FA2 uzstādīšanas piemēros), t. i., lai, iebraucot ar transportlīdzekli starp to optiskajām asīm, tie atvērtu vārtus, ir jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skatiet attēlu:
Piemēri vairāku NICE fotoelementu pāru pilnam pieslēgumam EPSB piedziņai
1. Vienas vērtnes bīdāmie vārti
2. Divi sinhronizēti bīdāmie vārti, kas veras viens pret otru
3. Veramie vārti
4. Sekciju garāžas vārti
5. Uz augšu paceļami garāžas vārti
NICE fotoelementu džemperu tabula EPSB vārtiņu piedziņa
|
Vairāku fotoelementu pāru pievienošana sistēmai BlueBUS To veic, iestatot dažādas džemperu kombinācijas; katram pievienotajam pārim jābūt unikālai džemperu kombinācijai. Vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu kombināciju. Vienā fotoelementu pārī raidītājam TX un uztvērējam RX džemperis jāiestata vienādā pozīcijā. Ja konkrētajā džemperu konfigurācijā izmanto tikai vienu džemperi vai neizmanto nevienu, pārējos vienmēr saglabājiet turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Džemperis — džemperu kombinācija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā iepriekšējam, un ierīces noteikšanas fāze nav jāveic.
NICE EPSB fotoelementu darbības pārbaude un pieslēguma kļūdu novēršana EPSB
|
Pēc piedziņas ierīču noteikšanas fāzes pārbaudiet, vai LED indikators gan raidītājā TX, gan uztvērējā RX mirgo. Atkarībā no LED indikatora mirgošanas var būt šādas situācijas: |
| LED “L” | Situācija | Rīcība |
|---|---|---|
| Nedeg | Fotoelements nesaņem barošanu vai ir bojāts. | Pārbaudiet, vai spriegums fotoelementa ieejās ir aptuveni 8-12V. Ja spriegums ir atbilstošs, fotoelementi, visticamāk, ir bojāti. |
| 3 ātri mirgojumi un vienas sekundes pauze | Vadības bloks nav noteicis ierīci. | Atkārtojiet noteikšanas fāzi vadības blokā. Pārliecinieties, ka katram fotoelementu pārim ar džemperu palīdzību ir piešķirta unikāla adrese. |
| Ļoti lēna mirgošana | Raidītājs TX raida regulāri Uztvērējs RX saņem lielisku signālu |
Normāla darbība |
| Lēna mirgošana | Uztvērējs RX saņem labu signālu | Normāla darbība |
| Ātra mirgošana | Uztvērējs RX saņem vāju signālu | Normāla darbība. Tomēr ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Ļoti ātra mirgošana | Uztvērējs RX saņem ļoti vāju signālu | Darbība joprojām ir normāla, taču robežsituācijā. Ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Deg | Uztvērējs RX nesaņem nekādu signālu | Pārliecinieties, vai TX LED indikators lēni mirgo. Pārbaudiet, vai uz optiskās ass starp raidītāju TX un uztvērēju RX nav šķēršļu. Pārbaudiet TX un RX centrējumu. |
NICE EPSB fotoelementu tehniskā specifikācija EPSB
| Produkta veids | Detektors automātiskiem veramajiem un bīdāmajiem vārtiem, kā arī D tipa garāžas vārtiem atbilstoši standartam EN 12453; sastāv no raidītāja TX un uztvērēja RX. |
|---|---|
| Tehnoloģija | Tieša optiskā pārraide TX-RX ar modulētu infrasarkano staru. |
| Barošana/izeja | Ierīci drīkst pievienot tikai datu tīklam, kas atbalsta NICE saskarni BlueBUS, no kuras tas saņem elektrisko spriegumu un nosūta izejas signālu. |
| Absorbcija | 1 BlueBUS vienība |
| Detektēšanas spēja | Necaurspīdīgi objekti, kas lielāki par 50 mm un šķērso optisko asi starp raidītāju TX un uztvērēju RX ar ātrumu, kas mazāks par 1,6 m/s. |
| Raidītāja TX izstarošanas leņķis | 20° +-25% |
| Uztvērēja RX uztveršanas leņķis | 8° +-25% |
| Normālais darbības diapazons (lietojamais) | 15 m (nelabvēlīgos laikapstākļos tas var samazināties uz pusi, piemēram, miglā, lietū, putekļos u. tml.) |
| Maksimālais darbības diapazons | 30 m |
| Adresēšana | 7 pāri ar aizsardzības funkciju un 2 pāri ar komandas funkciju “Atvērt” |
| Lietošana skābā, sāļā vidē vai vidē ar paaugstinātu eksplozijas risku | Nē |
| Montāža | Vertikāla montāža pie sienas; maksimālais kabeļa garums vienā BlueBUS sistēmas atzarā ir 50 m. |
| Aizsardzības klase | IP44 |
| Darba temperatūra | -20°C līdz 55°C |
| Izmēri (p×a×dz) | 29x105x35mm (viena fotocelda) |
| Svars | 118g (abas fotoceldas kopā) |
Fotoceldu pieslēgšana NICE EPSB ar piedziņu NICE Robus 400, 600, 1000

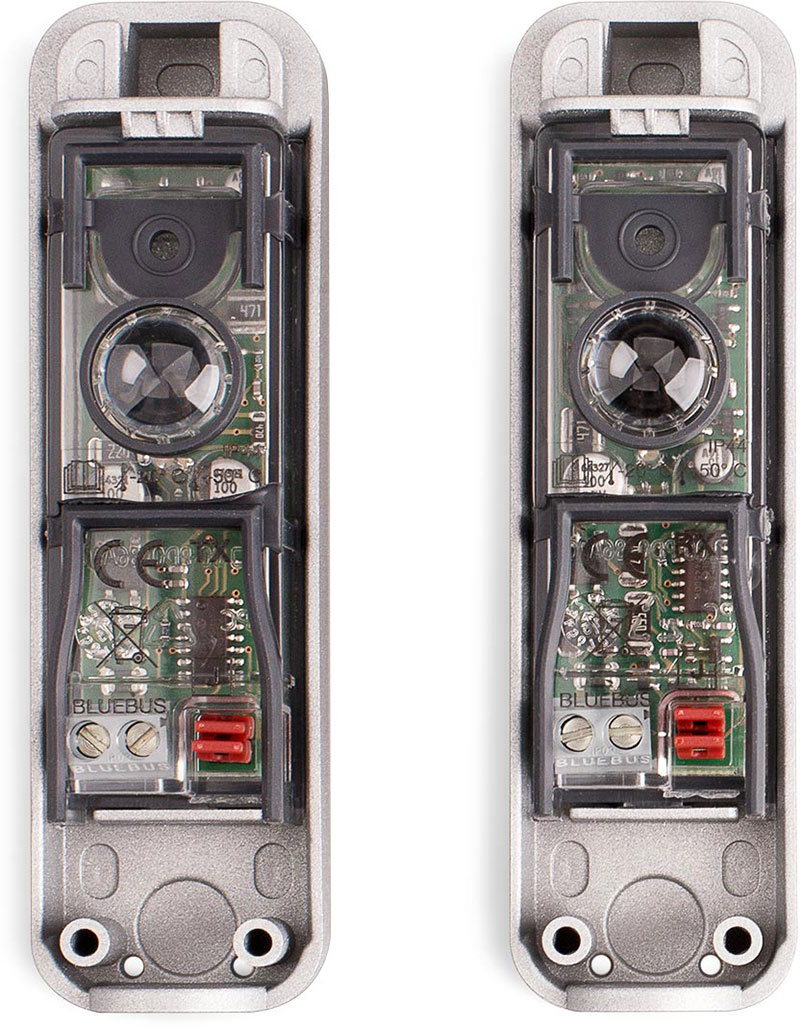

Fotoceldu iekšpuse NICE EPSB vārtu piedziņām
