NICE EPMB - Era Photocell Medium – fotocelulas ar BlueBUS pieslēgumu (1 pāris)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
50,07 € ar PVN
| Svars |
|---|
| 0,20 kg |
Produkta apraksts NICE EPMB - Era Photocell Medium – fotocelulas ar BlueBUS pieslēgumu (1 pāris)
Pilnībā saderīgs pēctecis NICE MOFB fotoelementu.
Āra drošības fotoelementi NICE EPMB (tehniskā specifikācija) tiek uzstādīti viens otram pretī vārtu caurbrauktuves platumā vai jebkurā vietā, kur pastāv risks, ka vārti var sadurties ar šķērsli. Tie veido infrasarkano staru uz optiskās ass; ja stars tiek pārtraukts, tie nosūta vārtiem signālu, lai apturētu to kustību. Tos drīkst izmantot tikai ar ierīcēm, kas atbalsta tehnoloģiju NICE BlueBUS.
NICE EPMB fotoelementu uzstādīšana

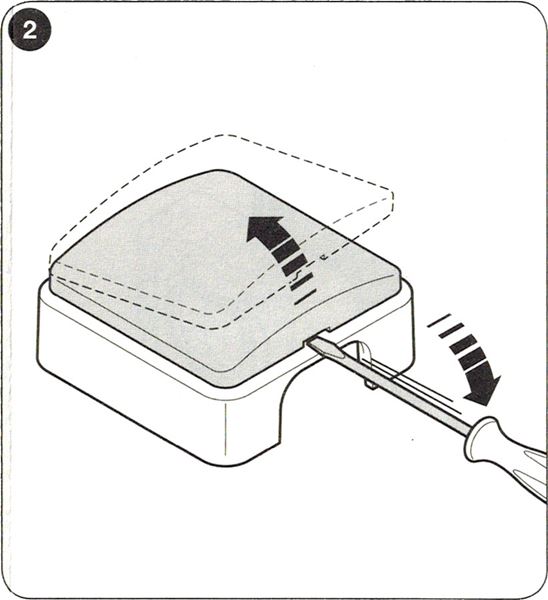

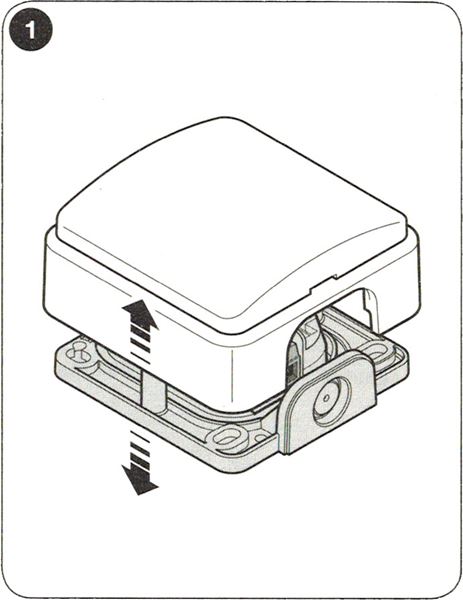

| 1. Atveriet fotoelementu | 1a. Noņemiet caurspīdīgo vāciņu |
|---|---|
 |
 |

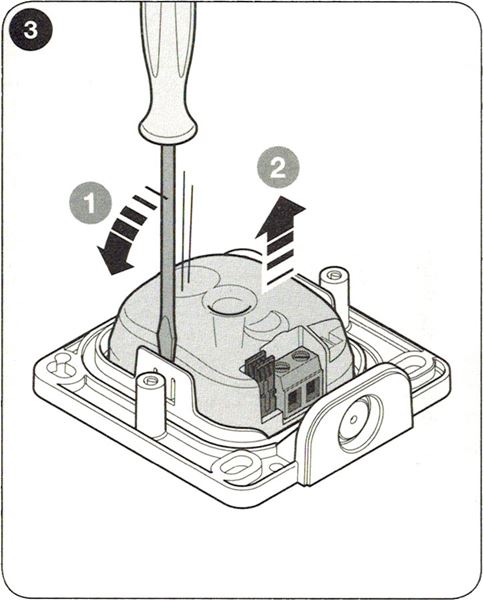

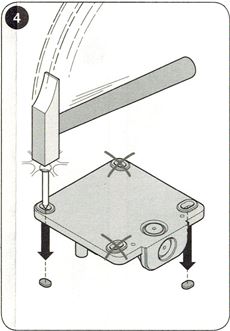

| 2. Atbilstoši attēlā redzamajām bultiņām izņemiet elektronikas bloku | 3. Izlauziet uzstādīšanai nepieciešamos caurumus |
 |
 |

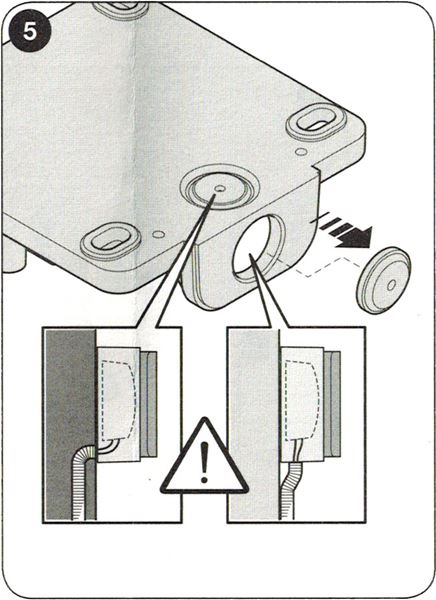

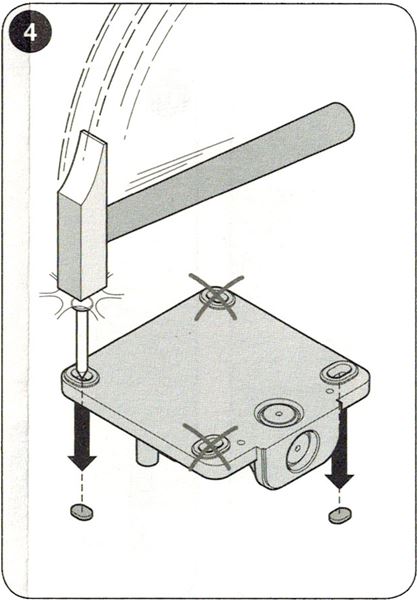

| 4. Izlauziet kabeļu ievadam nepieciešamo atveri | 5. Skatiet uzstādīšanas piemērus, lai noskaidrotu, kā uzstādīšanas vietā izvietot fotoelementus. |
 |
|

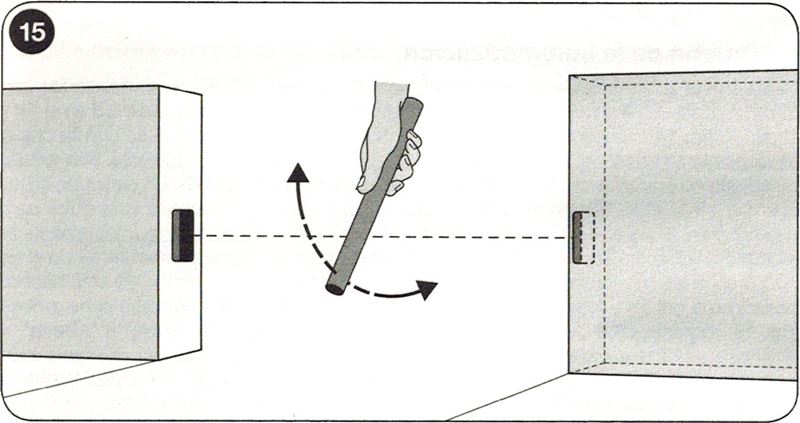

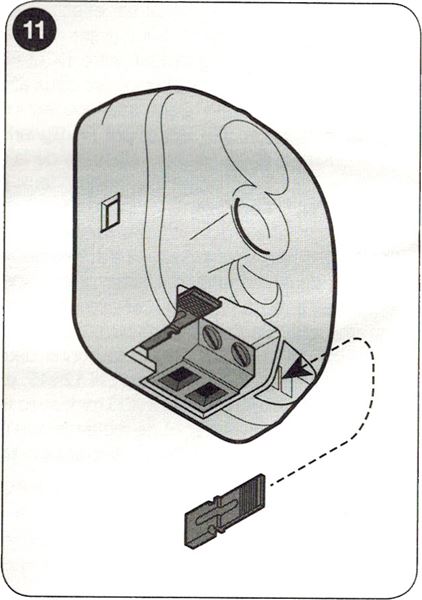

| 6. Atbilstoši fotoelementu izvietojumam uzstādīšanas vietā iestatiet adresācijas džemperus saskaņā ar tabulu. | 7. Novietojiet fotoelementus vienu otram tieši pretī |
 |
 |

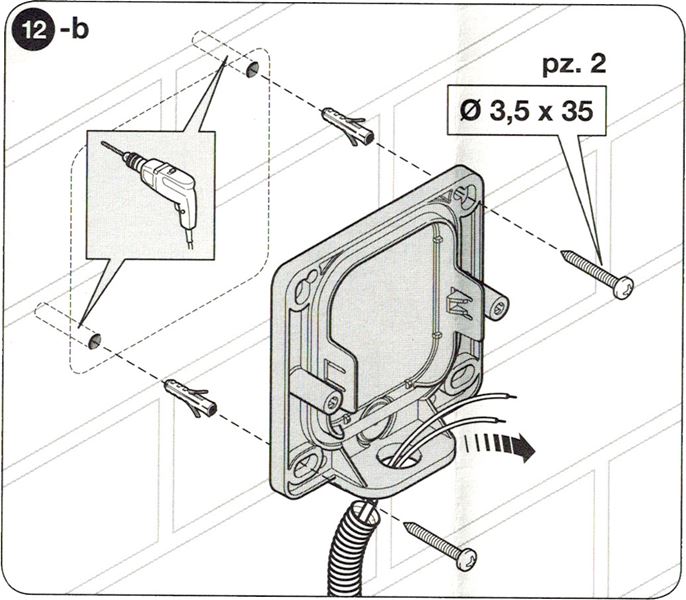

| 8. Piestipriniet fotoelementu korpusu pie sienas vai staba | 9. Pievienojiet fotoelementu kabeļus (pirms tam, protams, atvienojiet elektrības padevi) |
 |
 |

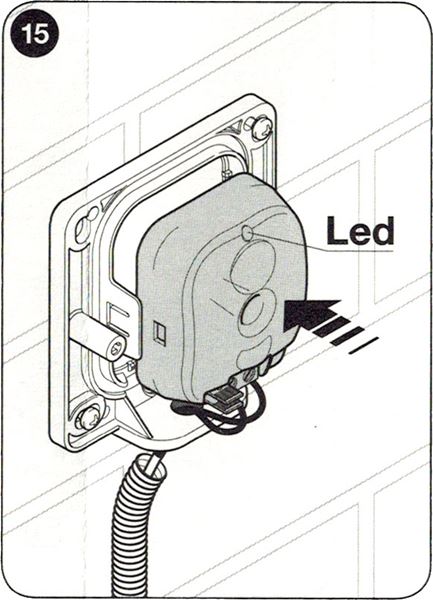

| 10. Ievietojiet pievienoto fotoelementu elektronikas bloku korpusā un pieslēdziet elektrības padevi. Veiciet pievienoto ierīču atpazīšanas procedūru piedziņas vadības blokā. | 11. Pārbaudiet fotoelementu darbību. Ja rodas problēmas, rīkojieties saskaņā ar diagnostikas norādījumiem |
 |
 |

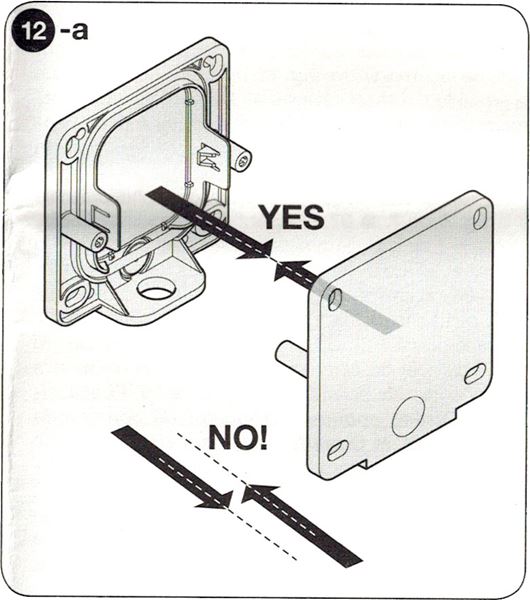

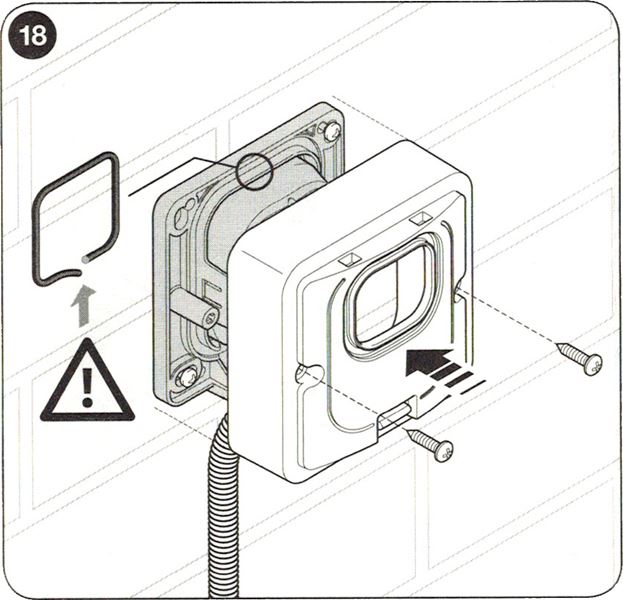

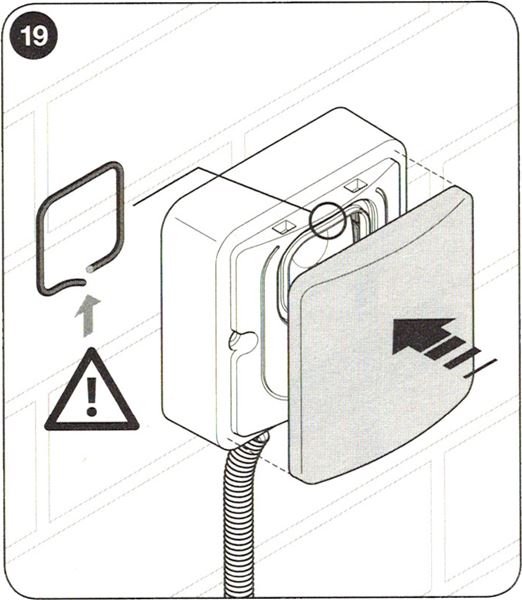

| 12. Uzlieciet fotoelementa vāku un nostipriniet to ar skrūvēm. Neaizmirstiet par blīvgumiju | 13. Uzlieciet caurspīdīgo vāciņu. Neaizmirstiet par blīvgumiju. |
 |
 |
Vairāku fotoelementu pāru pieslēgšana NICE EPMB datu tīklam NICE BlueBUS

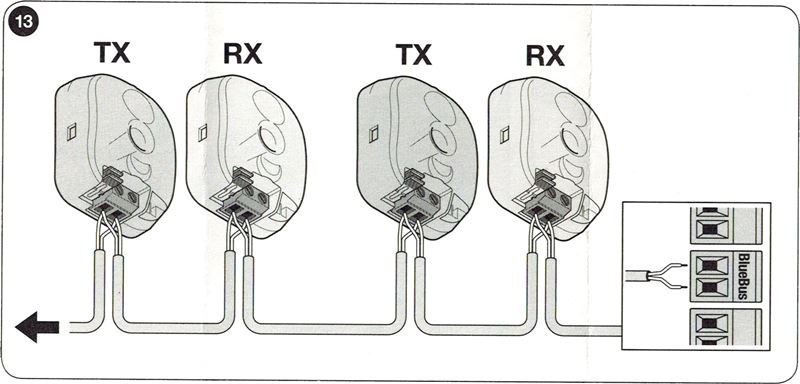

Izvietojiet fotoelementus ap vārtiem vai vārtu vērtnēm atbilstoši uzstādīšanas piemēriem pilnam pieslēgumam un iestatiet džemperus saskaņā ar džemperu tabulu fotoelementiem NICE EPMB vārtu piedziņai. Lai novērstu savstarpējus traucējumus starp tuvu novietotiem pāriem, saskaņā ar šiem uzstādīšanas piemēriem, jāievēro raidītāju TX un uztvērēju RX. Pievienojiet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvēršanas sensors (skatiet FA1 un FA2 uzstādīšanas piemēros), proti, kad ar transportlīdzekli iebraucat starp to optiskajām asīm, lai atvērtu vārtus, jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skatiet attēlu:

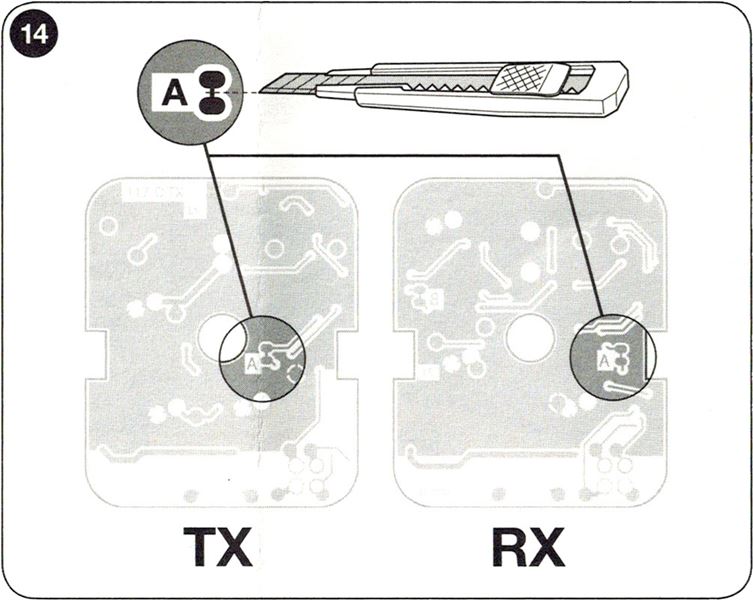

NICE vairāku fotoelementu pāru pilna savienojuma piemēri EPMB piedziņas

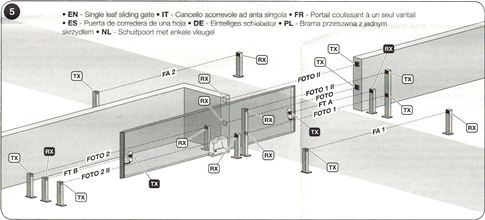

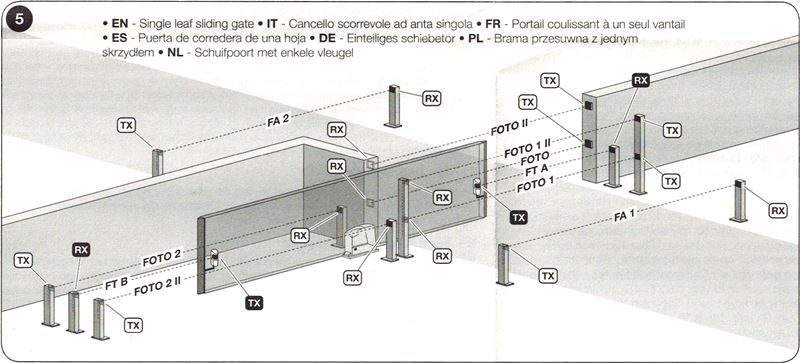

1. Vienlaiduma bīdāmie vārti

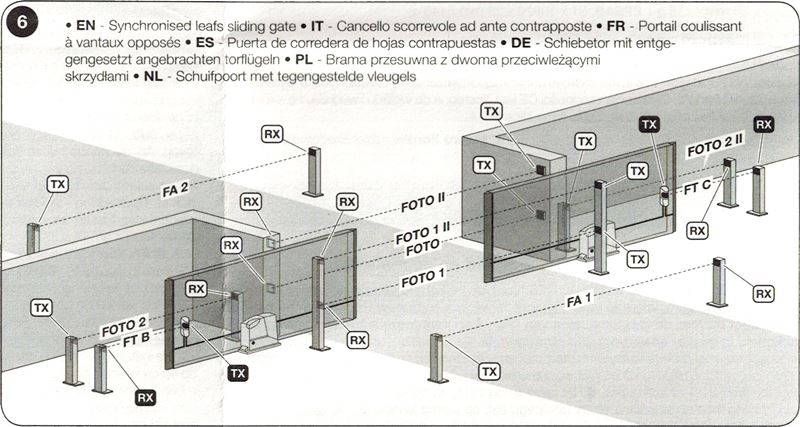

2. Divi sinhronizēti bīdāmie vārti, kas veras pretējos virzienos

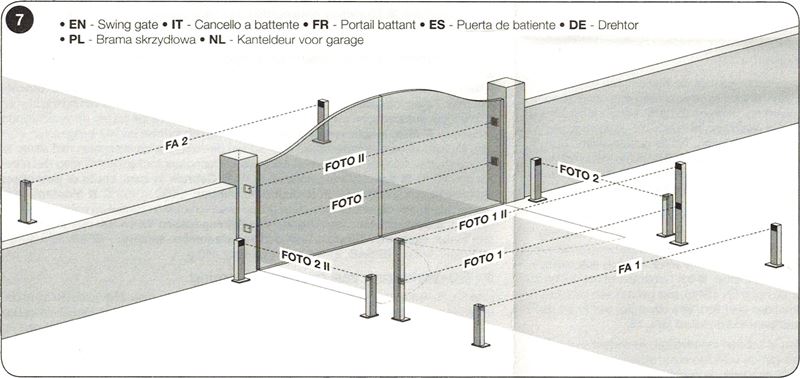

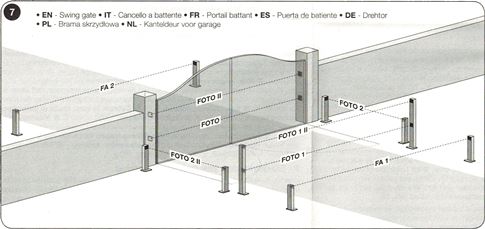

3. Veramie vārti

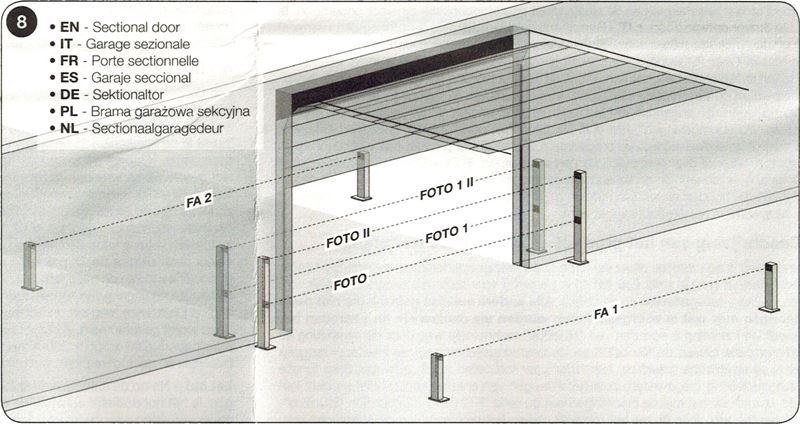

4. Sekciju garāžas vārti

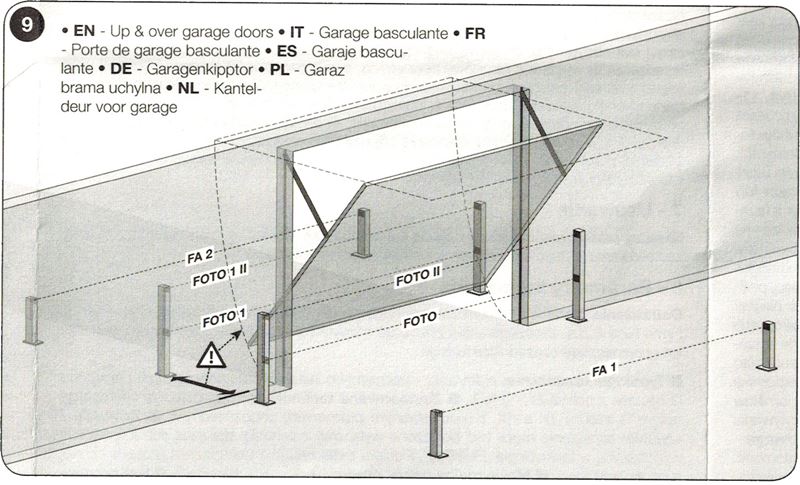

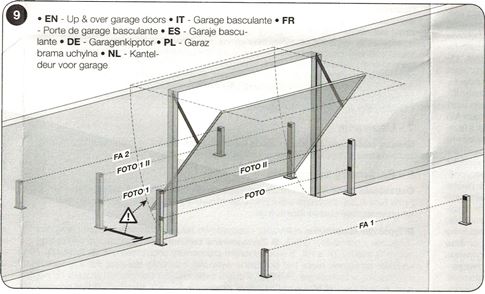

5. Uz augšu paceļamie garāžas vārti
NICE fotoelementu savienojumu tabula EPMB vārtu piedziņas
|
Vairāku fotoelementu pāru pieslēgšana sistēmai BlueBUS notiek, iestatot dažādas džemperu kombinācijas; katram pieslēgtajam pārim jābūt unikālai džempera kombinācijai. Vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu kombināciju. Viena fotoelementu pāra raidītājam TX un uztvērējam RX džemperis jāiestata vienādā pozīcijā. Ja izmantots tikai viens džemperis vai neviens, atlikušos džemperus vienmēr saglabājiet turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Savienojums, izmantojot džemperu kombināciju |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā iepriekšējam, un nav jāveic ierīču atpazīšanas fāze.
NICE EPMB fotoelementu darbības pārbaude un pieslēguma kļūmju novēršana EPMB
|
Pēc piedziņas ierīču atpazīšanas pārbaudiet, vai LED indikators gan raidītājā TX, gan uztvērējā RX mirgo. Atkarībā no LED indikatora mirgošanas var būt šādas situācijas: |
| LED “L” | Situācija | Risinājums |
|---|---|---|
| Nedeg | Fotoelements nav pieslēgts barošanai vai ir bojāts. | Pārbaudiet, vai spriegums fotoelementu ieejās ir aptuveni 8-12V. Ja spriegums ir pareizs, fotoelementi, visticamāk, ir bojāti. |
| 3 ātri mirgojumi un sekundes pauze | Vadības bloks ierīci nav atpazinis. | Atkārtojiet atpazīšanas fāzi vadības blokā. Pārliecinieties, ka katram fotoelementu pārim ar džemperu palīdzību ir piešķirta unikāla adrese. |
| Ļoti lēna mirgošana | Raidītājs TX regulāri pārraida signālu Uztvērējs RX uztver ļoti labu signālu |
Normāla darbība |
| Lēna mirgošana | Uztvērējs RX uztver labu signālu | Normāla darbība |
| Ātra mirgošana | Uztvērējs RX uztver vāju signālu | Normāla darbība. Tomēr ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Ļoti ātra mirgošana | Uztvērējs RX uztver ļoti vāju signālu | Darbība joprojām ir normāla, taču robežstāvoklī. Ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Deg | Uztvērējs RX nesaņem signālu | Pārliecinieties, vai TX LED indikators lēni mirgo. Pārbaudiet, vai optiskajā asī starp raidītāju TX un uztvērēju RX nav šķēršļu. Pārbaudiet TX un RX centrējumu. |
NICE EPMB fotoelementu tehniskā specifikācija EPMB
| Produkta veids | Detektors automātiskiem veramajiem un bīdāmajiem vārtiem, kā arī garāžas vārtiem, kas atbilst D tipam saskaņā ar standartu EN 12453; sastāv no raidītāja TX un uztvērēja RX. |
|---|---|
| Tehnoloģija | Tieša TX-RX optiskā interpolācija ar modulētu infrasarkano staru. |
| Barošana/izeja | Ierīci drīkst pievienot tikai datu tīklam, kas atbalsta NICE saskarni BlueBUS, no kura tā saņem elektrisko spriegumu un nosūta izejas signālu. |
| Patērētā jauda | 1 BlueBUS vienība |
| Noteikšanas spēja | Necaurspīdīgi objekti, kas lielāki par 50 mm un šķērso optisko asi starp raidītāju TX un uztvērēju RX ar ātrumu, kas mazāks par 1,6 m/s. |
| Raidītāja TX starojuma leņķis | 20° +-25% |
| Uztvērēja RX uztveršanas leņķis | 8° +-25% |
| Parastais darbības attālums (izmantojamais) | 15 m (nelabvēlīgos laikapstākļos tas var būt uz pusi mazāks, piemēram, miglā, lietū, putekļos u. c.) |
| Maksimālais darbības attālums | 30 m |
| Adresēšana | 7 pāri ar aizsardzības funkciju un 2 pāri ar komandas funkciju "Atvērt" |
| Lietošana skābā, sāļā vidē vai vidē ar paaugstinātu eksplozijas risku | Nē |
| Montāža | Vertikāla montāža pie sienas; maksimālais kabeļa garums vienā BlueBUS sistēmas atzarā ir 50 m. |
| Aizsardzības klase | IP44 |
| Darba temperatūra | -20°C līdz 55°C |
| Izmēri (p×a×dz) | 50x80x28,5 mm (viena fotoelements) |
| Svars | 143g (abas fot šūnas kopā) |

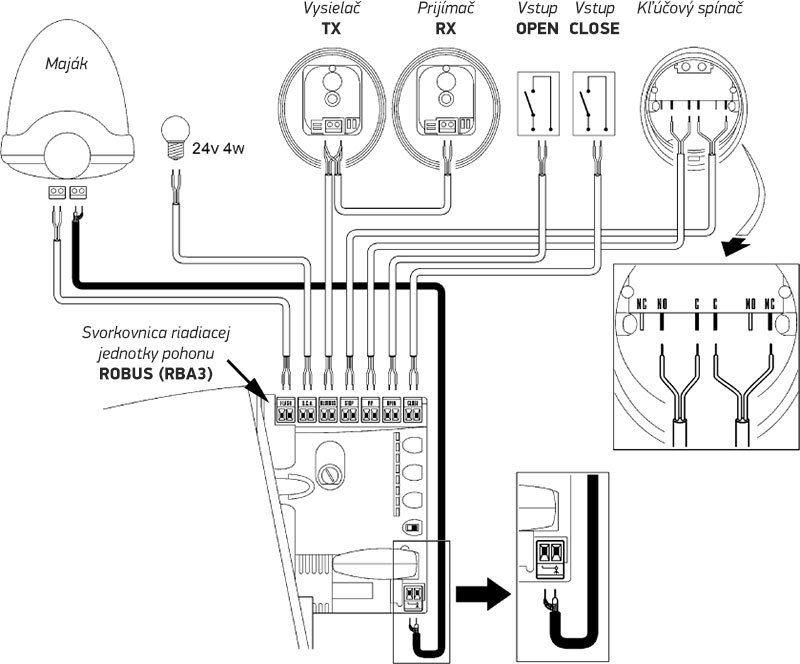

Fotoelementu pieslēgšana NICE EPMB ar piedziņu NICE Robus 400, 600, 1000

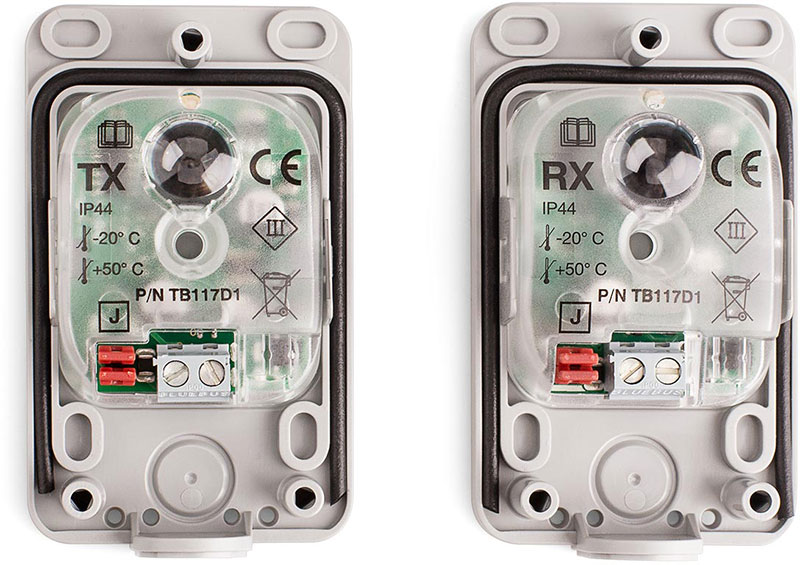

Fotoelementu iekšpuse NICE EPMB vārtu piedziņām
