NICE Toona TO5024I – atsevišķs 24 V piedziņas mehānisms veramajiem vārtiem līdz 5 m, atbilstoši slodzes diagrammai
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
472,18 € ar PVN
| Svars |
|---|
| 11 kg |
Produkta apraksts NICE Toona TO5024I – atsevišķs 24 V piedziņas mehānisms veramajiem vārtiem līdz 5 m, atbilstoši slodzes diagrammai
NICE Toona TO5024I ir atsevišķs 24 V DC motors vienai vārtu vērtnei. NICE to norāda kā variantu intensīvai lietošanai; salīdzinājumā ar TO5024 tam ir lielāks nominālais spēks, un pie nominālā spēka paredzēti 75 cikli stundā. 5 m garums un 600 kg svars ir galējās robežvērtības; pieļaujamo kombināciju rāda konkrētā modeļa grafiks.
24 V apzīmē motora spriegumu. Tīkla barošana, radio, drošības ierīces un pozīciju apguve ir atkarīga no faktiski uzstādītā vadības bloka. Aktuālajam MC824HR30/MCA1R30 izmantojiet tās atsevišķo rokasgrāmatu; vecākajam MC824HR10 ievērojiet MCA1R10 plates norādījumus.
| Ātrā navigācija | |
|---|---|
| Komplektācija | Ierobežojumi |
| Kalpošanas laiks | Montāža |
| Pievienošana | Atdure |
| Piederumi | Vadības bloks |
| Atbloķēšana | Parametri |
| Apkope | Rokasgrāmata |
| Piederumi – spailes un polaritāte | Rokasgrāmata PDF formātā |
- Neatgriezenisks
- 24 V
- Magnētiskais enkoders
- Ar atduri atvēršanai
- NICE norādīts variants intensīvai lietošanai
Kas ietilpst atsevišķā piedziņā
| Komplektā saskaņā ar NICE | Pielietojums |
|---|---|
| Motors TO5024I | Vārtu vienas vērtnes piedziņa. |
| Priekšējais un aizmugurējais kronšteins ar montāžas plāksni | Stiprināšana pie vērtnes un staba. |
| Savienotājdetaļas un atbloķēšanas atslēgas | Piedziņas uzstādīšana uz kronšteiniem un vērtnes manuāla pārvietošana elektroapgādes pārtraukuma gadījumā. |
Precīzs detaļu skaits ir atkarīgs no piegādātās versijas; pārbaudiet komplektāciju, salīdzinot ar 1. attēlu NICE rokasgrāmatā. Enkurskrūves un dībeļi stiprināšanai pie staba vai sienas tiek piegādāti atsevišķi atbilstoši pamatnei. Izvēlieties vadības bloku un drošības piederumus atbilstoši konkrētajai komplektācijai.
Lietošanas diapazons
TO5024I: pie 5 m grafiks rāda aptuveni 250 kg; 600 kg robeža ir spēkā tikai līdz aptuveni 1,8 m. Ņemiet vērā arī kustības pretestību, vērtnes aizpildījumu un vēju. Grafiks rāda lietošanas robežu, nevis garantētu kalpošanas laiku.
Kalpošanas laiks atkarībā no slodzes
Katrai vērtnei saskaitiet attiecīgos svara, garuma un vides apstākļu indeksus. Oriģinālajā grafikā nolasiet aptuveno ciklu skaitu. Aprēķins ir ražotāja aplēse, nevis kalpošanas laika garantija.
| Visas automatizācijas īpašības | Indekss | Kalpošanas laika grafiks |
|---|---|---|
Svars līdz 300 kg | 0 % |
|
Vairāk par 300 līdz 400 kg | 10 % | |
Vairāk par 400 līdz 500 kg | 20 % | |
Vairāk par 500 kg | 30 % | |
Garums 2–3 m | 0 % | |
Garums vairāk par 3 līdz 4 m | 10 % | |
Garums vairāk par 4 līdz 5 m | 20 % | |
Temperatūra virs 40 °C, zem 0 °C vai mitrums virs 80 % | 20 % | |
Pilns vērtnes aizpildījums | 15 % | |
Vējains apvidus | 15 % |
| NICE grafiks |
|---|
Saderīgie vadības bloki
Aktuālais: MC824HR30/MCA1R30. Vecāka saderīga komplektācija: MC824HR10/MCA1R10; izmantojiet attiecīgās plates rokasgrāmatu. Motors tiek pārdots arī atsevišķi, tāpēc pārbaudiet konkrētā komplekta vadības bloka komplektāciju.
I. Aizmugurējā stiprinājuma kronšteina montāža
Kronšteinu stiprināšana: Parastai tērauda konstrukcijai aptuveni ieteicams 120 × 120 mm stabs. 100 × 100 mm profilu var izmantot pēc materiāla, sienas biezuma, augstuma, pamata, enkurojuma un vēja slodzes izvērtēšanas. Staba izmērs pats par sevi neapliecina montāžas stiprību.
Izmēriet eņģes nobīdi C, pēc oriģinālā montāžas grafika nosakiet B, atvēršanas leņķi un A. A un B vērtībām jābūt līdzīgām; B vērtības zem līnijas t NICE neiesaka. Ja stabs vai eņģes nobīde neļauj saglabāt ģeometriju, pielāgojiet kronšteinu vai izmantojiet pagarināto aizmugurējo kronšteinu PLA6. Atvēršanai uz āru nepieciešams pagarināts aizmugurējais kronšteins; izmēru nosakiet atbilstoši faktiskajiem vārtiem. Pirms metināšanas izmēriet piegādātos kronšteinus un pārbaudiet visu vērtnes kustības diapazonu.

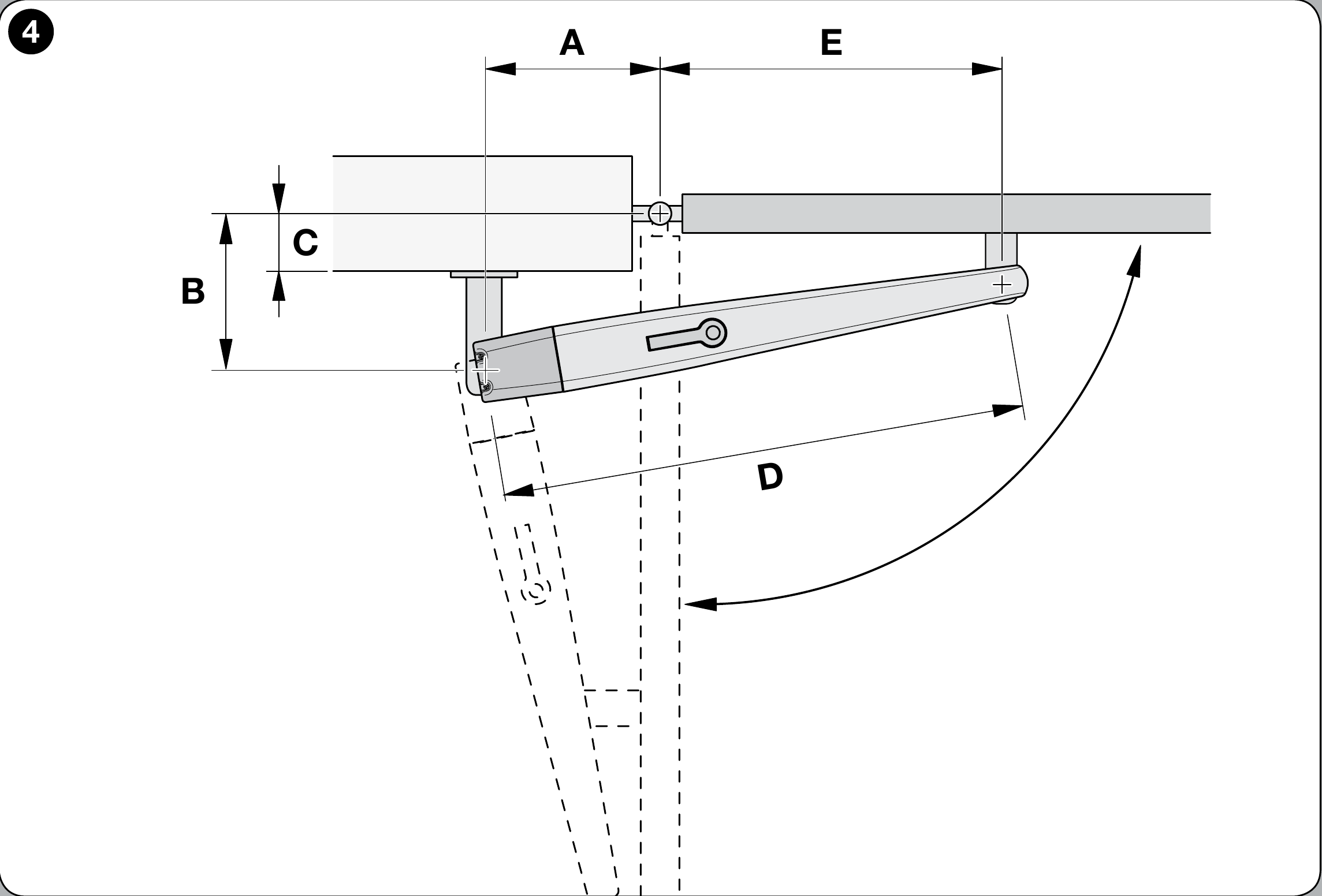

Atvēršanas uz iekšu shēma

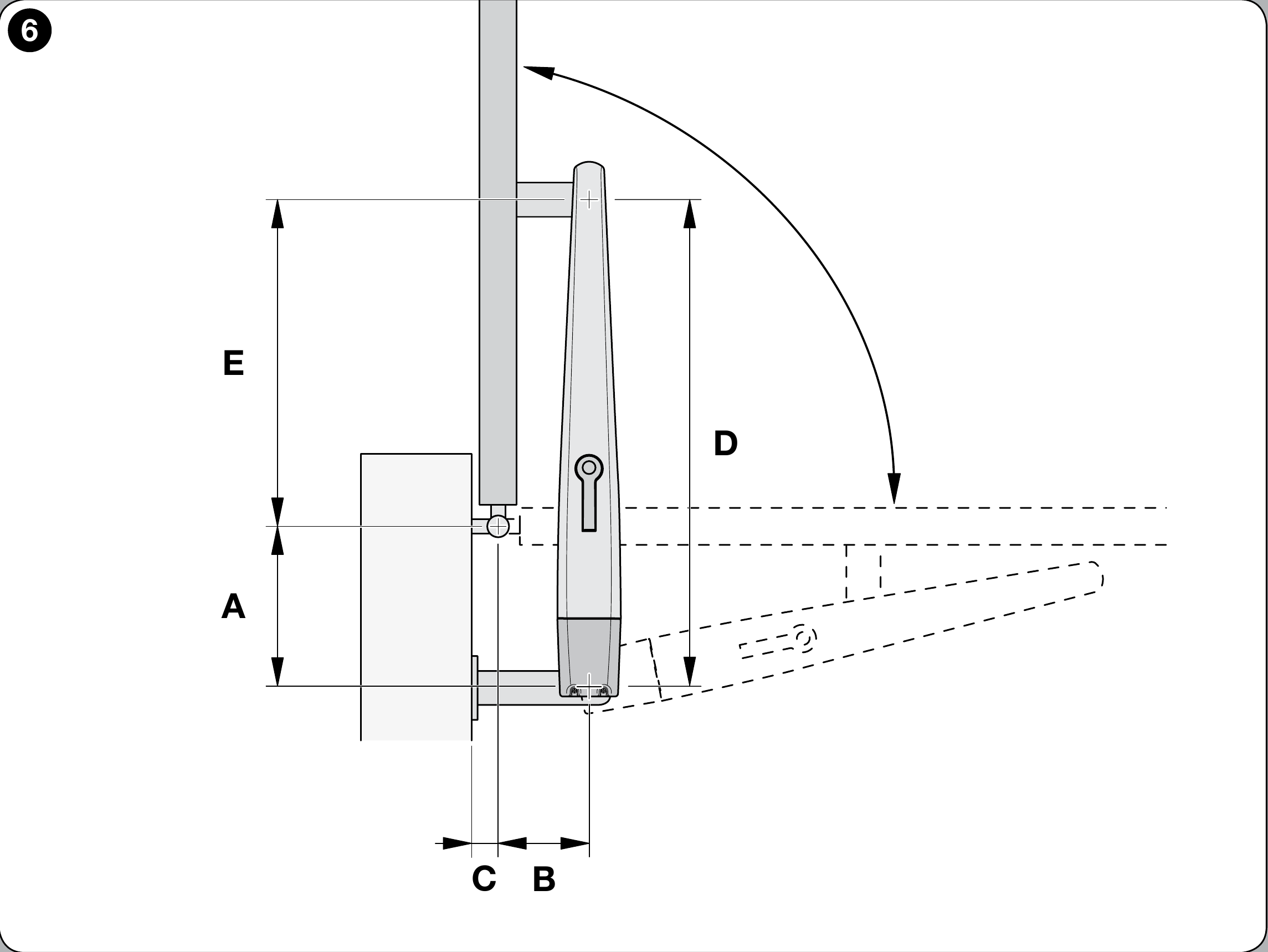

Atvēršanas shēma — uz āru
Aizmugurējā kronšteina novietojums nosaka iespējamo atvēršanas leņķi un motora noslodzi. Attālumus A/B/C nolasiet no skaidri marķētās TO5024I diagrammas; nesaīsiniet un nepievāriet kronšteinu, pirms nav pārbaudīta visa ģeometrija.
NICE Toona 5 montāžas diagramma modelim TO5024I
A/B/C nolasīšanas piemērs
Aprēķina gaita:
- Izmēriet C atbilstoši vārtu shēmai.
- Diagrammā no C novelciet horizontālu līniju un nolasiet B.
- Krustpunkts ar ieteicamo r.i.l. līniju nosaka maksimālo leņķi; novelciet vertikālu līniju un nolasiet A.
- Ja leņķis nav piemērots, mainiet A un, ja nepieciešams, arī B, lai tie būtu aptuveni vienādi. Neizmantojiet B vērtību zem t līnijas.
Pirms aizmugurējā kronšteina nostiprināšanas pārnesiet A un B izmērus no diagrammas uz faktiskajiem vārtiem. Ja komplektā iekļautais kronšteins ir jāsaīsina, to pielāgojiet tikai pēc ģeometrijas pārbaudes un pēc tam stingri savienojiet ar montāžas plāksni.

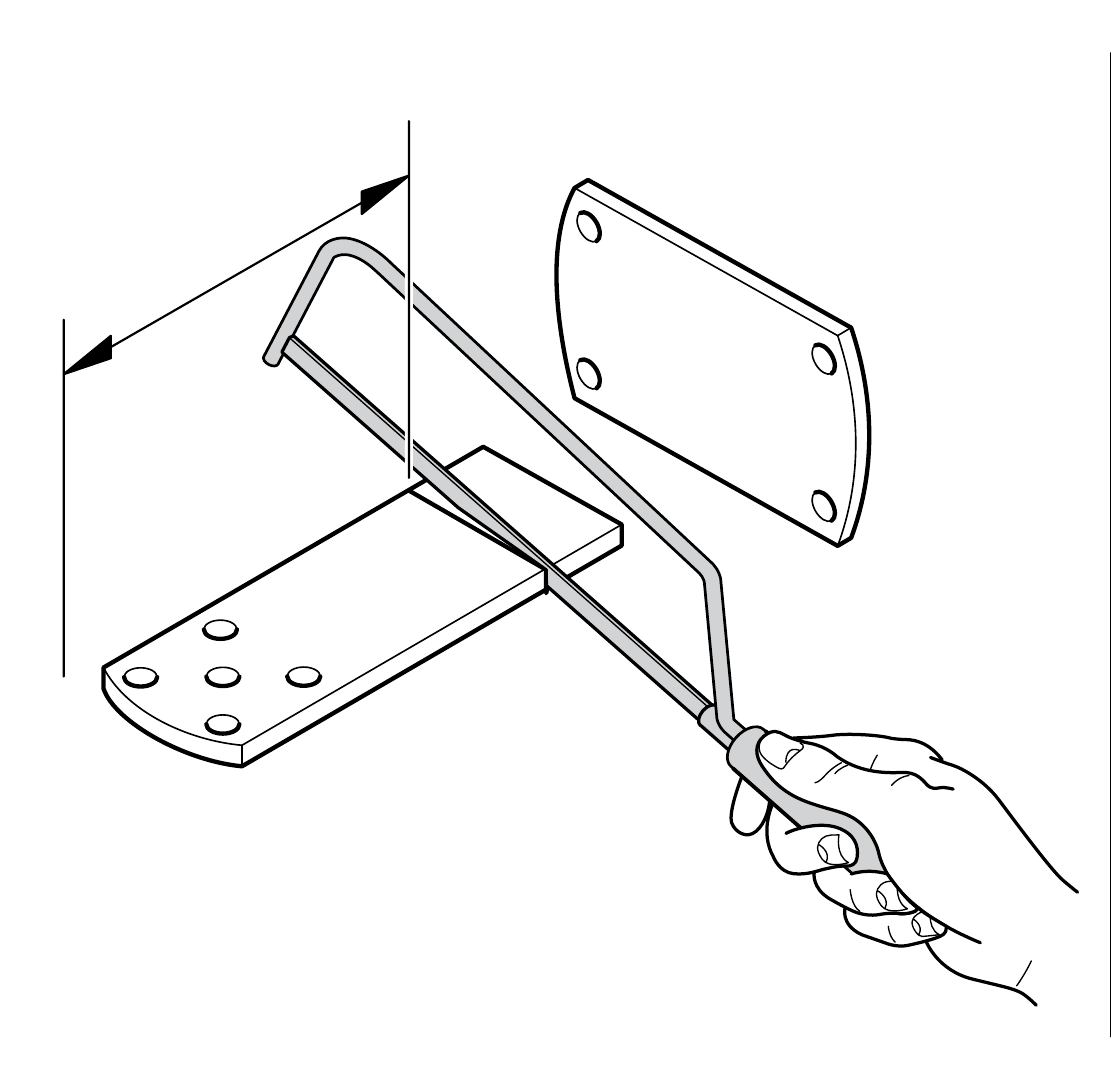

1. Nogrieziet kronšteinu vajadzīgajā garumā

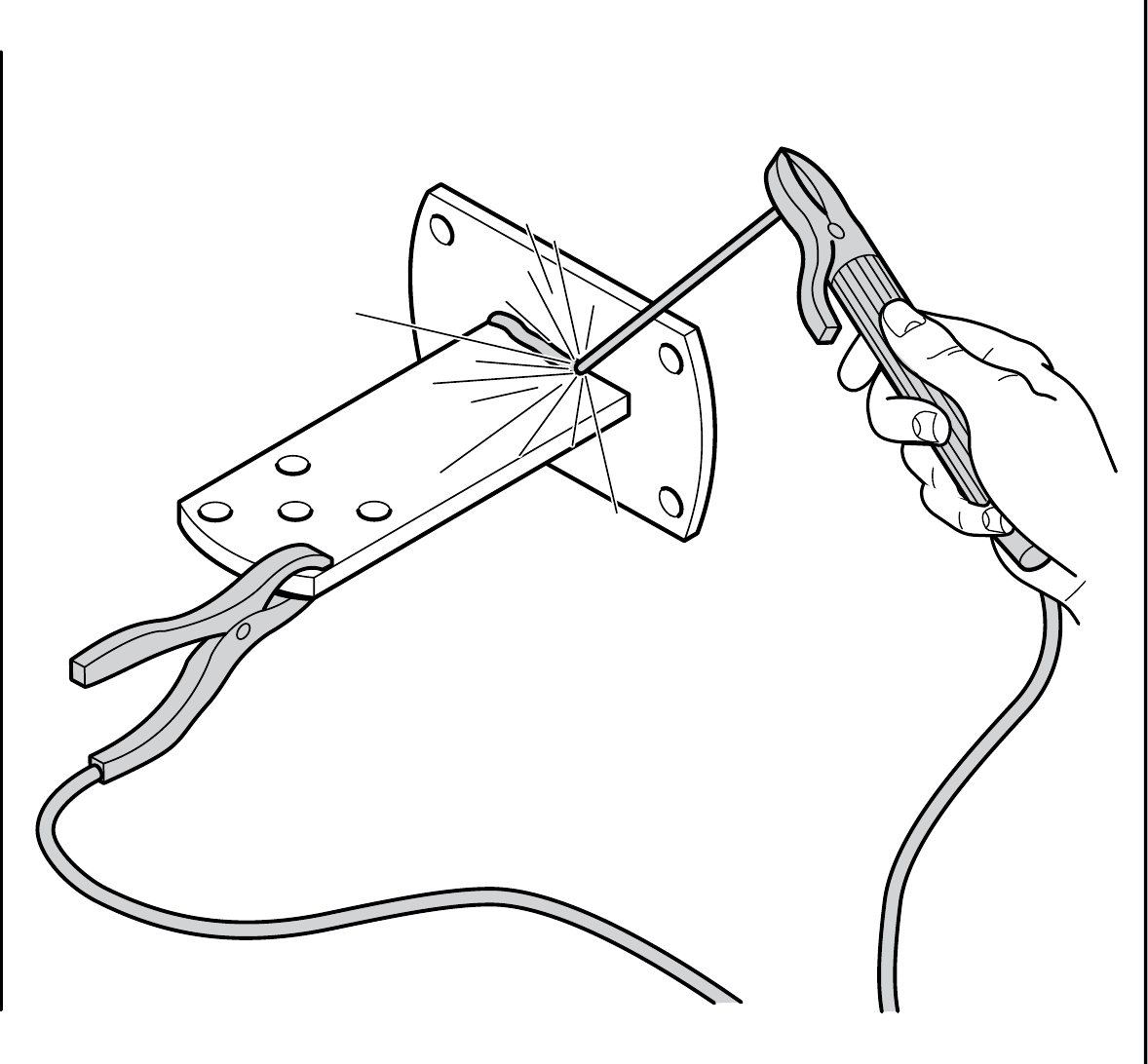

2. Pievāriet saīsināto kronšteinu pie montāžas plāksnes
Toona 4–5 sērijas aizmugurējā kronšteina garums komplektā ir 150 mm. Ja eņģe ir vairāk nobīdīta vai vārti atveras uz āru, izmantojiet PLA6 un vēlreiz pārbaudiet kronšteinu novietojumu pēc diagrammas.
Pirms aizmugurējā kronšteina nostiprināšanas pārbaudiet, vai priekšējo kronšteinu var novietot uz vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.
Augstuma starpība F = 34 mm ir norādīta NICE Toona 4–5 modeļiem. Pirms galīgās nostiprināšanas izmēriet faktiski piegādātos kronšteinus un pārbaudiet, vai vērtne brīvi pārvietojas visā kustības diapazonā.
NICE Toona — kronšteinu augstuma starpība F = 34 mm
Pēc ģeometrijas pārbaudes stingri nostipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot pamatnes materiālam piemērotas skrūves, dībeļus un paplāksnes. Šie stiprinājumi nav iekļauti motora komplektā.
II. Priekšējā stiprinājuma kronšteina montāža
Novietojiet priekšējo kronšteinu uz vērtnes atbilstoši fiksētajam montāžas izmēram D = 880 mm. Vērtību E nolasiet tabulā atbilstoši izmēram A, kas izvēlēts, montējot aizmugurējo kronšteinu.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Komplektā iekļautais priekšējais kronšteins ir paredzēts piemetināšanai. Ja tas jāpiestiprina ar skrūvēm, izmantojiet piemērotu NICE PLA8 kronšteinu.
- Izvēlētajai A vērtībai nolasiet E vērtību tabulā.
- Uzstādiet priekšējo kronšteinu ar augstuma starpību F = 34 mm atbilstoši NICE rasējumā.
- Piestipriniet priekšējo kronšteinu pie vērtnes nekustīgās daļas; metinot vispirms to piestipriniet ar punktmetinājumu un pirms metinājuma pabeigšanas vēlreiz pārbaudiet kustību.

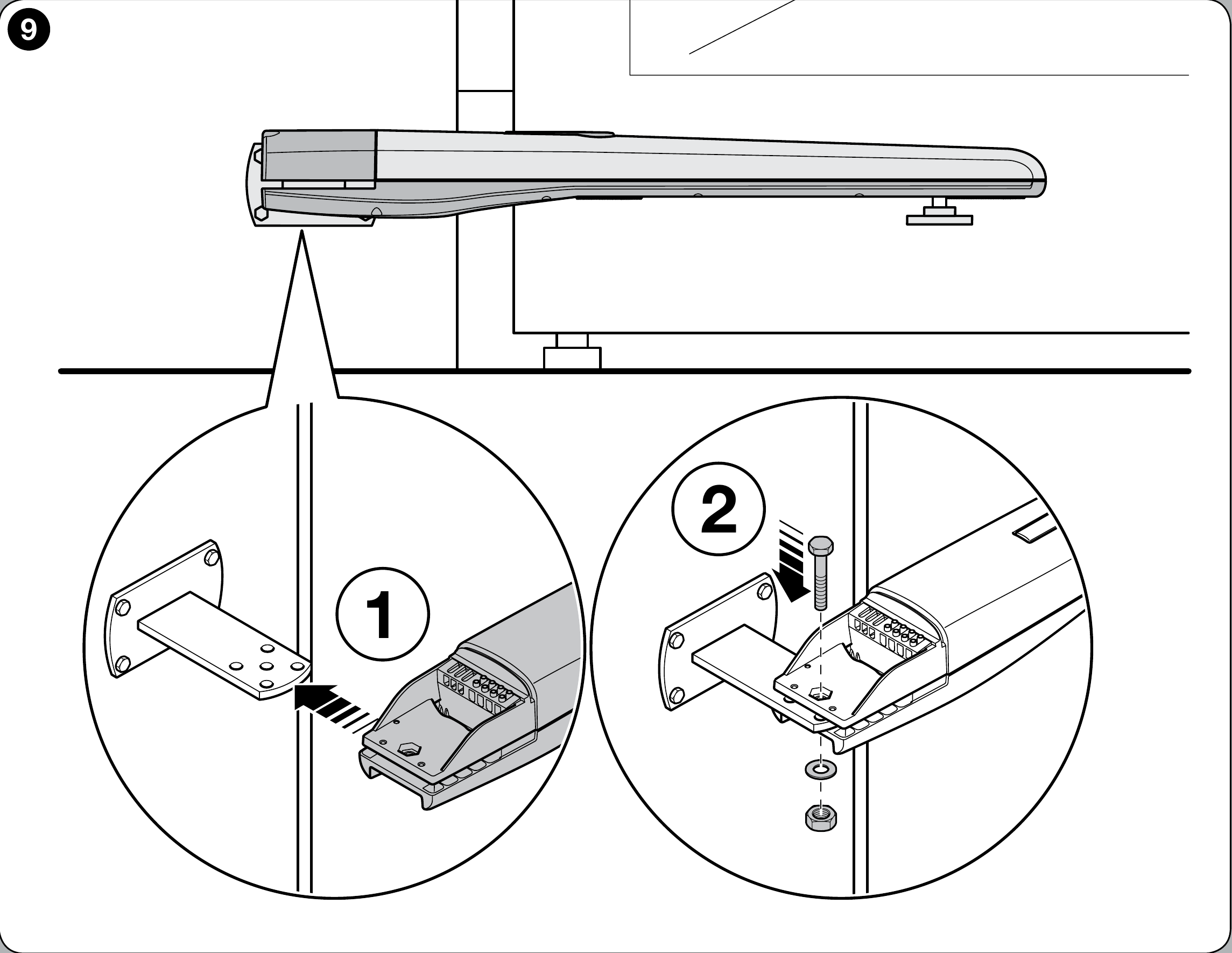

III. Vārtu piedziņas montāža pie aizmugurējā kronšteina
NICE Toona piedziņas montāža pie aizmugurējā kronšteina
- Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
- Pievelciet uzgriezni līdz atdurei un pēc tam atskrūvējiet par 1/10 apgrieziena, lai starp detaļām paliktu minimāla atstarpe, kā norādījis NICE.

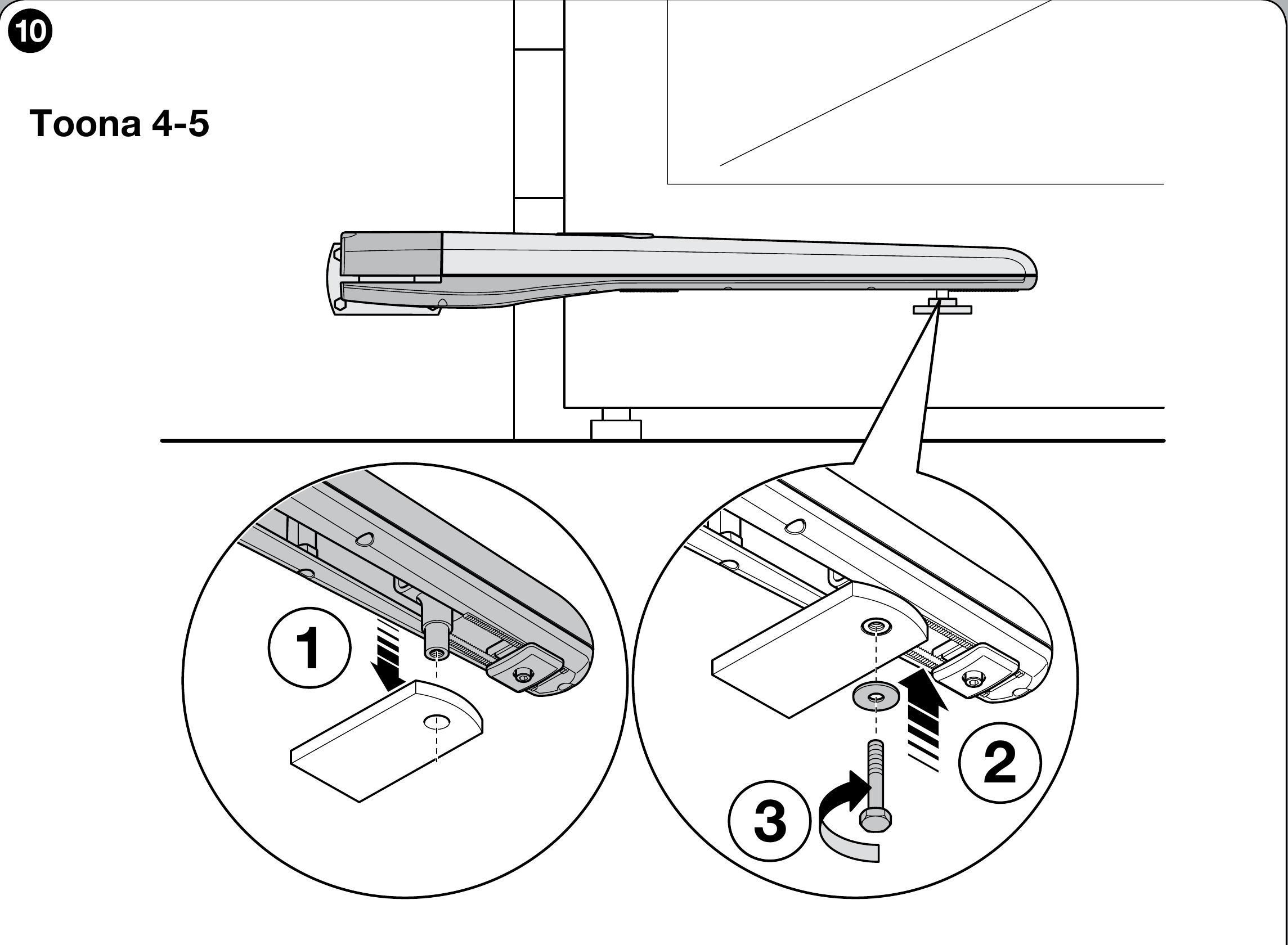

IV. Vārtu piedziņas montāža pie priekšējā kronšteina
NICE Toona piedziņas montāža pie priekšējā kronšteina
- Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
- Pievelciet priekšējo stiprinājumu līdz atdurei saskaņā ar NICE montāžas rasējumu.

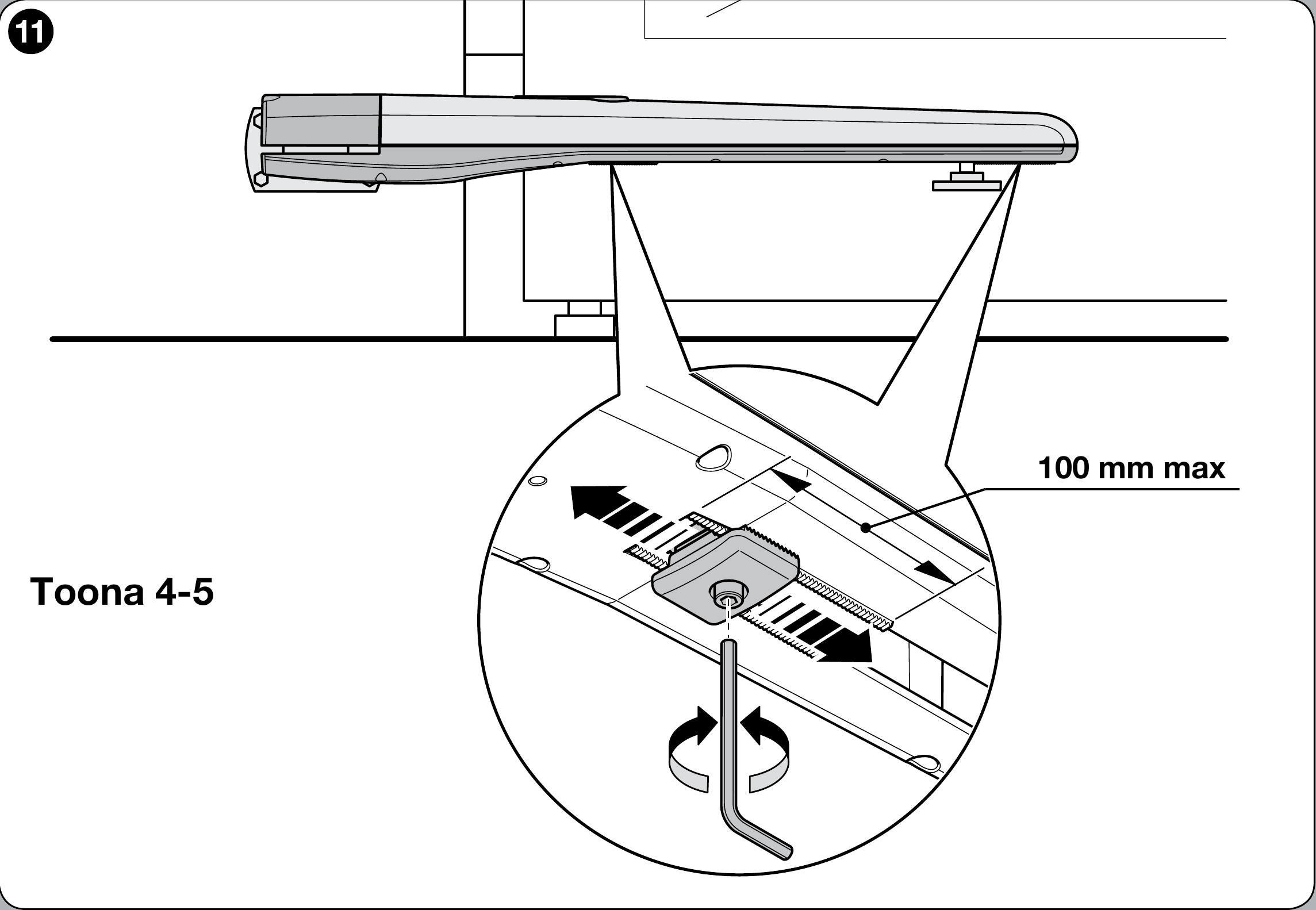

V. Mehāniskā kustības ierobežotāja regulēšana
TO5024I ir iekšējs mehāniskais atdurelementa ierobežotājs atvēršanai. To regulējot, ievērojiet NICE rasējumā norādīto diapazonu maks. 100 mm Aizvērto stāvokli un nepieciešamos ārējos atdurus izvēlieties, ņemot vērā vārtus kopumā un uzstādīto vadības bloku.
NICE Toona piedziņas mehāniskā gājiena atdura iestatīšana
- Atbloķējiet piedziņu saskaņā ar piedziņas atbloķēšanas instrukciju
- Atskrūvējiet mehāniskās atdures
- Ar rokām pārvietojiet vārtu vērtni vajadzīgajā atvērtajā stāvoklī
- Pārvietojiet visu mehānisko atduri pie tapas un pievelciet skrūvi, kā parādīts attēlā
- Ar rokām pārvietojiet vārtu vērtni aizvērtā stāvoklī un bloķējiet piedziņu

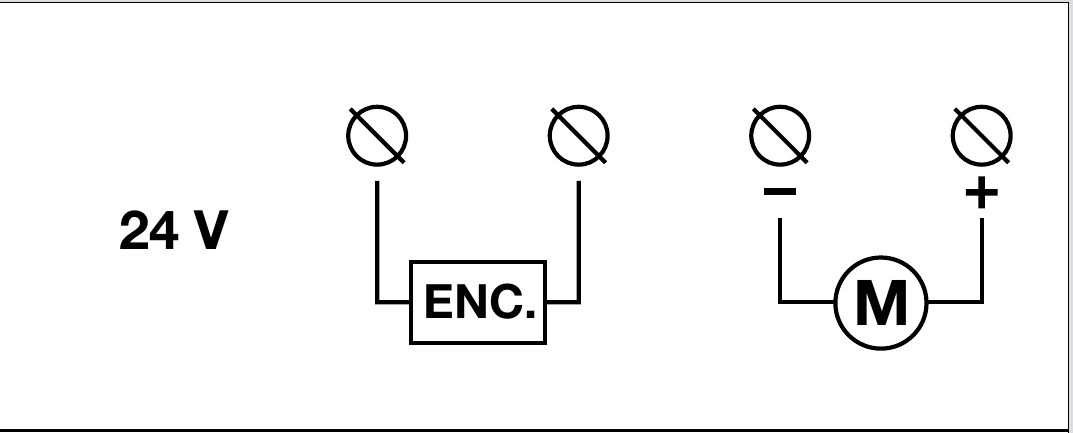

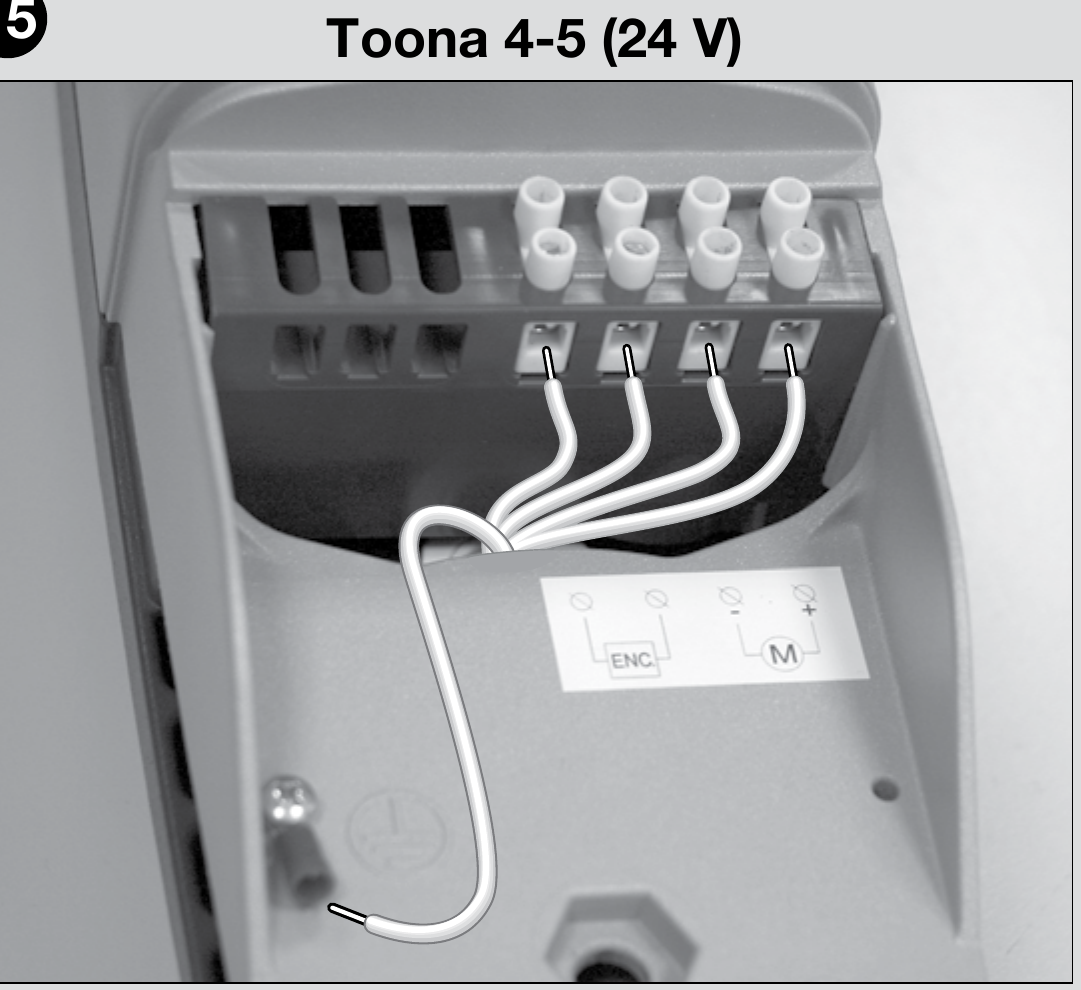

Motora kabeļu ievilkšana un pieslēgšana
Pirms pieslēgšanas atvienojiet elektrisko barošanu. 24 V DC ir motora spriegums; vadības bloka barošana un piederumu izejas jāizvērtē atsevišķi. Motoram ir atsevišķs vadu pāris motoram un vadu pāris kodētājam. 4.–5. sērijas piedziņai spailes ir marķētas, kā parādīts attēlā; 6.–7. sērijai izmantojiet tās atsevišķo attēlu. Pieslēgumu pie vadības plates nosakiet tikai pēc komplektā uzstādītās faktiskās plates. Uz āru veramiem vārtiem saskaņā ar NICE jāmaina motora barošanas polaritāte; nepievienojiet kodētāju motora barošanas vietā.
Pēc pieslēgšanas pārbaudiet kustības virzienu, apstāšanās pozīcijas un drošības ierīces atbilstoši konkrētā vadības bloka rokasgrāmatai. Elektriskos pieslēgumus un pārbaudes drīkst veikt tikai kvalificēta persona.
Pārbaude pirms pirmās iedarbināšanas
Automātisko vārtu montāžu, elektrisko pieslēgšanu un nodošanu ekspluatācijā uzticiet kvalificētam tehniķim. Pirms ieslēgšanas pēc atbloķēšanas vārtu vērtnei vienmērīgi, bez aizķeršanās, jāveic viss kustības ceļš, un kronšteiniem un stabam jāpaliek stingri nostiprinātiem.
- Pēc pieslēgšanas atbilstoši faktiskajam vadības blokam pārbaudiet kustības virzienu un iestatiet pozīcijas saskaņā ar tā instrukciju. Spēka iestatījumu veic vadības blokā, nevis pašā motorā.
- Pārbaudiet atvērtā stāvokļa atduri, drošības fotoelementus, ja tādi ir – drošības malas, STOP vadību un manuālo atbloķēšanu. Tehniķim jāpārbauda drošie spēka iestatījumi un, ja vārtu vērtnē ir vārtiņi, arī piedziņas bloķēšana, kad tie tiek atvērti.
- Nododiet klientam atbloķēšanas instrukciju un faktiski uzstādītā vadības bloka rokasgrāmatu.
Piederumu pieslēgšana pie MC824HR30
Tālāk norādītās spailes pieder vadības blokam MC824HR30/MCA1R30 komplektā ar TO5024I motoru, nevis pašam motoram. Pirms darba atvienojiet elektrotīklu un rezerves akumulatoru. Ja uzstādīta cita plate, izmantojiet tās shēmu.
| Piederums | Spailes, spriegums un polaritāte |
|---|---|
| BlueBUS fotoelementi | Saderīgus fotoelementus, piemēram, EPMB, pieslēdziet ar diviem vadiem pie BlueBUS. + un − polaritātei nav nozīmes. Iestatiet adresi un pēc ierīču maiņas atkārtojiet apgūšanas procedūru. |
| STOP un komandas | Ieeja STOP pieņem bezsprieguma NO vai NC kontaktu, vai elementu ar pretestību 8,2 kΩ; tā stāvoklis tiek apgūts. SbS, Open un Close pieņem bezsprieguma NO kontaktu attiecīgajā spaiļu pārī. Kontaktiem nav +/−, un ieejai nedrīkst pievadīt ārēju spriegumu. |
| Papildu barošana | STOP spaiļu pāra labā spaile = −, SbS spaiļu pāra kreisā spaile = +, attēlā redzamajā orientācijā (uzraksti virs spailēm). Piemērotas lasītājierīces vai moduļa barošana: 24 V DC (−30 % līdz +50 %), maks. 200 mA, arī gaidstāves režīmā. Moduļa komandu releju pieslēdziet atsevišķi kā bezsprieguma kontaktu; pārbaudiet pieļaujamo sprieguma diapazonu un moduļa strāvas patēriņu. |
| Signāllampa, slēdzene, indikators | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, bez noteiktas +/− polaritātes; OGI: 24 V DC, maks. 4 W. FLASH/OGI shēmā spaiļu pārim nav norādīta +/− secība, tāpēc neizdariet minējumus; ja izstrādājumam ir noteikta polaritāte, pārbaudiet marķējumu uz plates un izstrādājuma. Izeju funkcijas var mainīties atkarībā no programmēšanas. |
| Radio uztvērējs un rezerves barošana | Iespraužamais uztvērējs jāievieto SM, bet rezerves akumulators jāpievieno tam paredzētajam savienotājam atbilstoši uzstādītajai platei. Tos nepievieno pie BlueBUS vai motora spailēm. |
Detalizētu informāciju par spaiļu izvietojumu, apgūšanas procedūru un drošības ierīču pārbaudi skatiet MC824HR30 vadības bloka rokasgrāmatā.

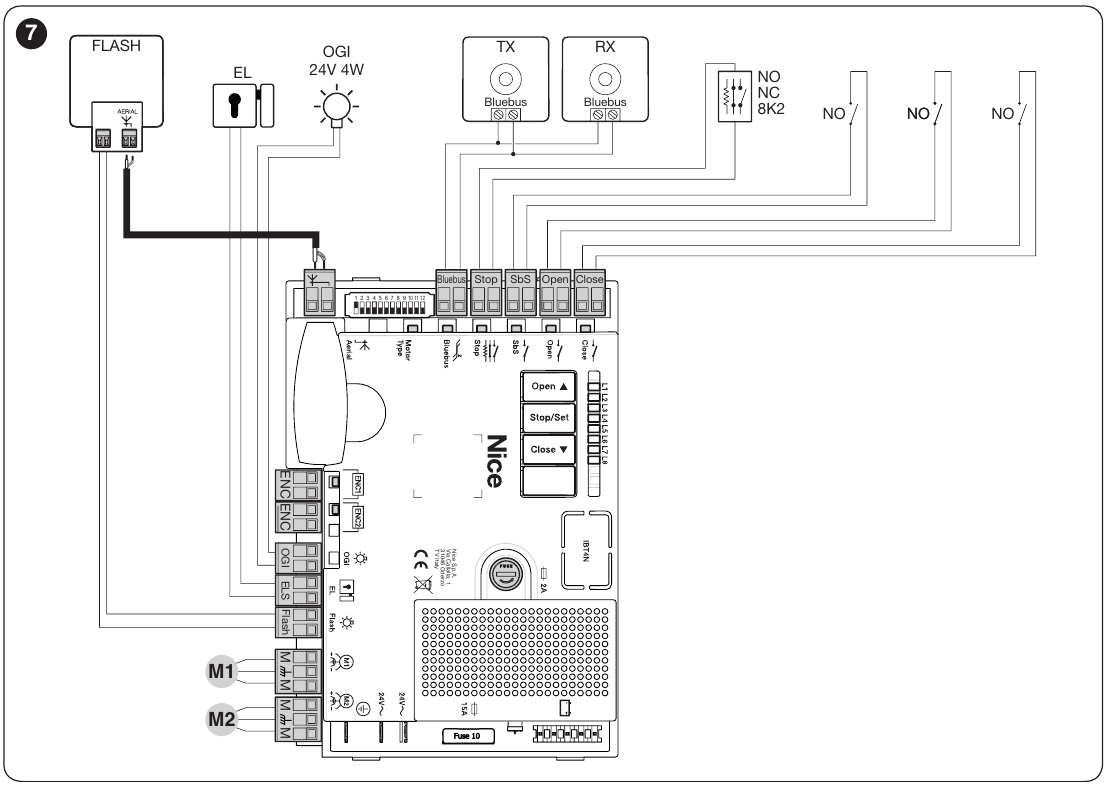

Vecāks MC824HR10/MCA1R10 komplekts
Komplektam ar šo plati izmantojiet R10 shēmu. Papildu ierīcei ražotājs norāda STOP = −, SbS = +, 24 V DC, maks. 200 mA arī gaidstāves režīmā. Tomēr sākotnējā R10 shēmā nav atsevišķi norādīts, kura spailes pozīcija STOP/SbS pārī paredzēta barošanai. Pievienojiet papildu barošanu tikai pēc attiecīgās spailes pārbaudes uz faktiskās plates; nepārnesiet uz šo vietu R30 spaiļu izvietojumu. Releja komandu pieslēdziet atsevišķi pie SbS spaiļu pāra kā bezsprieguma NO kontaktu; ieejai nepievadiet ārēju spriegumu. MC824HR10 rokasgrāmata slovāku valodā.
| Elements | Pieslēgšana pie MCA1R10 |
|---|---|
| BlueBUS | Divi vadi pie BlueBUS; tiem nav +/− polaritātes. Pēc adresēto ierīču maiņas atkārtojiet apgūšanas procedūru. |
| STOP un komandas | STOP: NO, NC vai 8,2 kΩ; SbS, OPEN, CLOSE: bezsprieguma NO kontakts attiecīgajā spaiļu pārī. Kontaktiem nav +/− polaritātes. |
| Izejas | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, bez +/− polaritātes; OGI: 24 V DC, maks. 4 W. Polarizētiem FLASH/OGI izstrādājumiem nosakiet +/− polaritāti pēc marķējuma uz faktiskās plates un ierīces; shēmā to secība nav norādīta. |
| Radio uztvērējs un rezerves barošana | Uztvērējs jāievieto savienotājā SM; R10 modelim ražotājs norāda rezerves akumulatoru PS324 ar tam paredzēto savienotāju. Nepievienojiet šeit R30 akumulatoru un kabeli. |
Pirms pievienošanas pārbaudiet uzstādītās plates MCA1R10 marķējumu un shēmu. Šīs plates programmēšanas procedūra atšķiras no jaunākās MCA1R30.
Saderīgie piederumi
Izvēlieties piederumus atbilstoši konkrētajam vadības blokam un uztvērējam. Tālāk norādītajiem veidiem ir minētas saskarnes; bezvadu un komandu ierīcēm var būt vajadzīgi papildu piederumi vai iestatīšana.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Motora elektronika; izvēlieties instrukciju atbilstoši faktiski uzstādītajai platei. |
|
| Bākuguns | Signalizē par kustību. Antena ir tikai tiem modeļiem, kam to norādījis ražotājs. Izvēle ir atkarīga no vadības bloka izejas. |
MC824HR30 FLASH izeja paredzēta 12 V bākugunij ar jaudu līdz 21 W. Izmantojot citu gaismekli, pārbaudiet spriegumu, jaudu un mirgošanas režīmu. |
| Fotoelementi | Uzrauga stara zonu un nosūta signālu vadības blokam. Vārtu reakcija ir atkarīga no pieslēguma un iestatījumiem; pēc uzstādīšanas pārbaudiet visu sistēmu. | |
| Raidītājs | Izvēlieties tālvadības pulti atbilstoši vadības blokā uzstādītajam uztvērējam un kodējumam. ON3EBD ir paredzēts OXIBD, ON3ELR – OXILR. | |
| Uztvērējs | Radio uztvērējam jāatbalsta tālvadības pults kodējums; viedās mājas saskarnēm ir atšķirīgas funkcijas. |
|
| Antena | Uztvērēja signāla uzlabošanai, ja antena ir pareizi novietota un pievienota. | |
| Tastatūra | Vadība ar kodu. BlueBUS tastatūrai nepieciešama vadības plate, kas atbalsta vadības ierīces. | |
| Atslēgas slēdzis | Vadība, izmantojot piemērotu vadības bloka ieeju. | |
| Elektroslēdzenes | Vārtu vērtnes nostiprināšanai; pārbaudiet slēdzenes vadības veidu un spriegumu atbilstoši vadības blokam un montāžai. |
|
| Karšu lasītāji | ETPB darbībai nepieciešams, lai konkrētā vadības plate atbalstītu BlueBUS vadības ierīces. |
|
| Rezerves barošanas avots | Darbību elektroapgādes pārtraukuma laikā nodrošina akumulators, kas pievienots saderīgam vadības blokam. |
Piedziņas manuāla atbloķēšana
Atbloķējiet vai nobloķējiet piedziņu tikai tad, kad vārtu vērtne ir nekustīga. Ja vārtiem ir elektroslēdzene, vispirms to atslēdziet. Traucējuma gadījumā atvienojiet barošanu.
- Pabīdiet aizsargvāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet atbloķēšanas sviru un pārvietojiet vārtu vērtni ar roku.
- Lai atkal nobloķētu piedziņu, nolaidiet sviru, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, izņemiet to un aizveriet vāciņu.
Pirms atkārtotas iedarbināšanas pārliecinieties, ka piedziņa ir nofiksēta un vārtu kustības zonā neviena nav.
Pārbaude un apkope
Apkope jāveic vismaz reizi 6 mēnešos to veic kvalificēts tehniķis: pēc barošanas atvienošanas pārbauda stiprinājumus, koroziju, nodilumu un skrūves ar uzgriezni eļļošanu. Pēc tam tiek pārbaudīta visu vārtu kustība, atbloķēšana un drošības ierīces.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
Modelis | TO5024I |
Piedziņas motors | 24 V DC |
Maksimālais / nominālais strāvas patēriņš | 5 A / 2,2 A |
Maksimālā / nominālā jauda | 120 W / 60 W |
Gājiens | 540 mm |
Ātrums bez slodzes | 0,013 m/s |
Ātrums pie slodzes | 0,010 m/s |
Maksimālais / nominālais spēks | 2 200 N / 800 N |
Cikli stundā pie nominālā spēka | 75 |
Aizsardzības klase | IP44 |
Darba temperatūra | −20 līdz +50 °C |
Izolācijas klase | F |
NICE norādītais aptuvenais kalpošanas laiks | 80 000 līdz 250 000 darba ciklu |
Izmēri G × P × A | 965 × 115 × 105 mm |
Motora svars | 8 kg |
Tabulā norādītais motora svars ir NICE dati bez iepakojuma. Pasūtītā varianta svars ietver arī iepakojumu un tiek izmantots piegādes izmaksu aprēķināšanai.
NICE Toona montāžas rokasgrāmata slovāku un čehu valodā. Programmēšana, pozīciju iestatīšana un piederumi ir aprakstīti faktiskās vadības ierīces instrukcijā.
