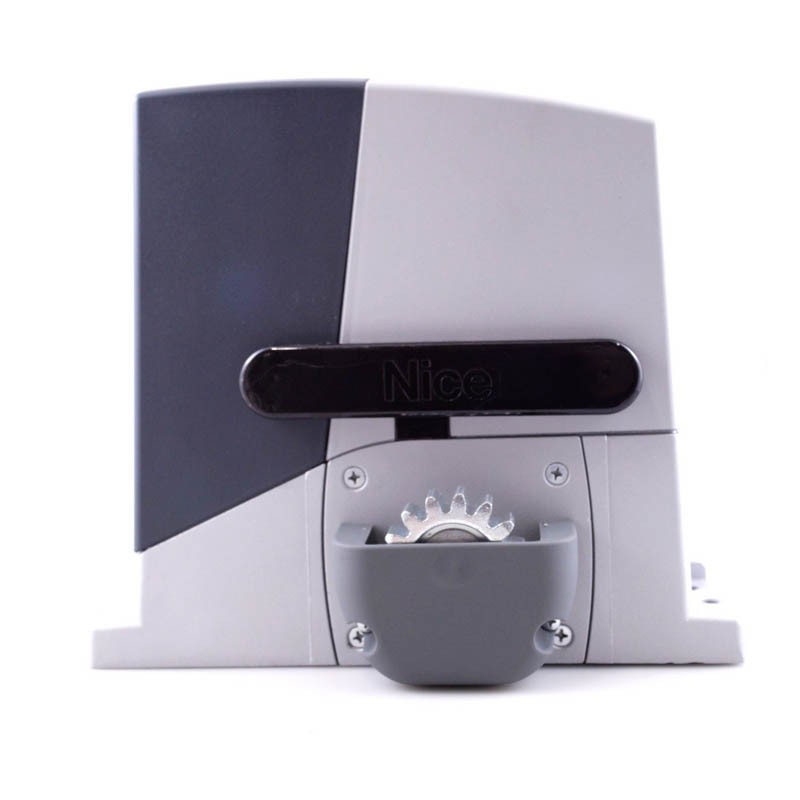

NICE Robus RB600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
546,59 € ar PVN
| Svars |
|---|
| 12 kg |
Produkta apraksts NICE Robus RB600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
NICE RB600 piedziņa ir aizstāta ar jaunāku modeli NICE RBS600. Skatiet jaunāko modeļu NICE RBS400 un RBS600 priekšrocības.
NICE Robus RB600 piedziņa ir paredzēta bīdāmie vārti ar svaru līdz 600 kg un caurbrauktuves platumu līdz 8 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
(Vai šī piedziņa ir piemērota man?)
Salīdziniet ar citām piedziņām:
| « Mazāk jaudīga piedziņa | Alternatīva piedziņa | Jaudīgāka piedziņa » |
|---|---|---|
|
|
|
|

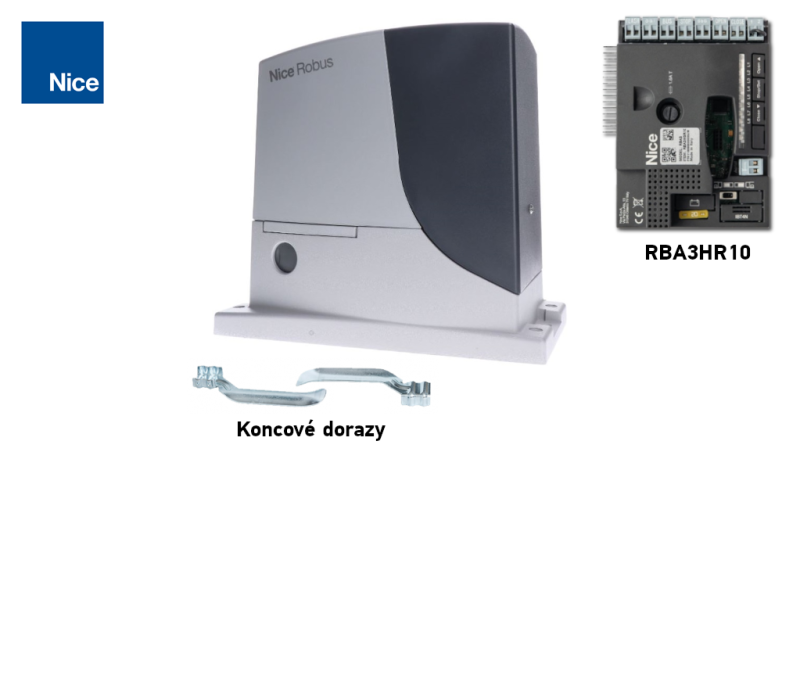

Šis produkts — atsevišķa NICE Robus RB600 bīdāmo vārtu piedziņa (mūsu kods NICE-RB600-A) — ietver:
- elektromehānisku NICE Robus RB600 piedziņu ar 600 kg kravnesību un maksimālo vārtu vērtnes garumu 8m, kā arī iebūvētu (bet noņemamu) vadības bloku RBA3R10 bez radio signāla uztvērēja (OXI).

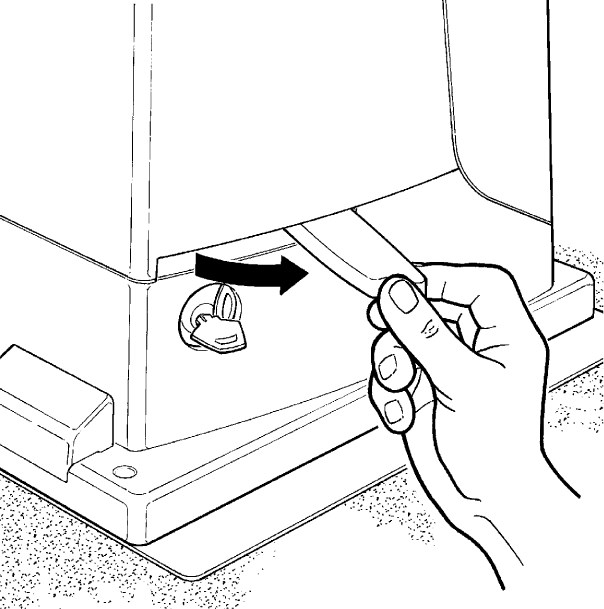

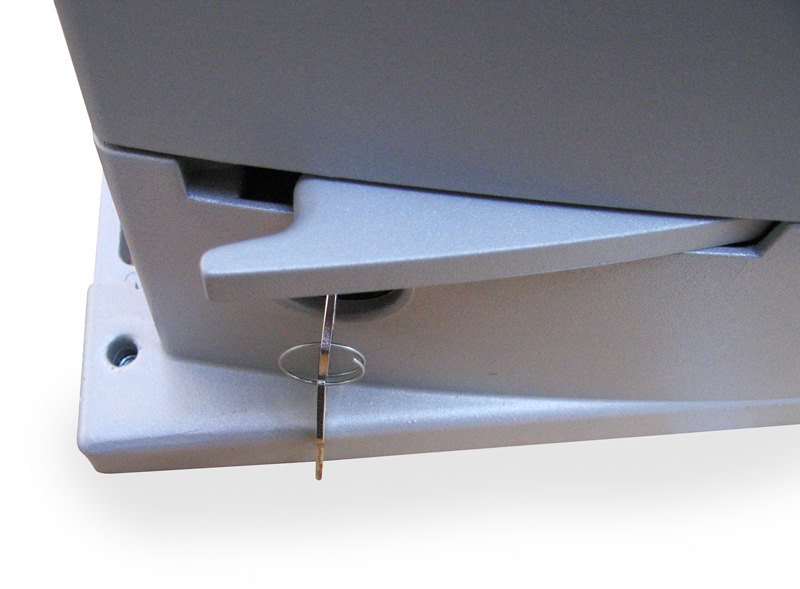

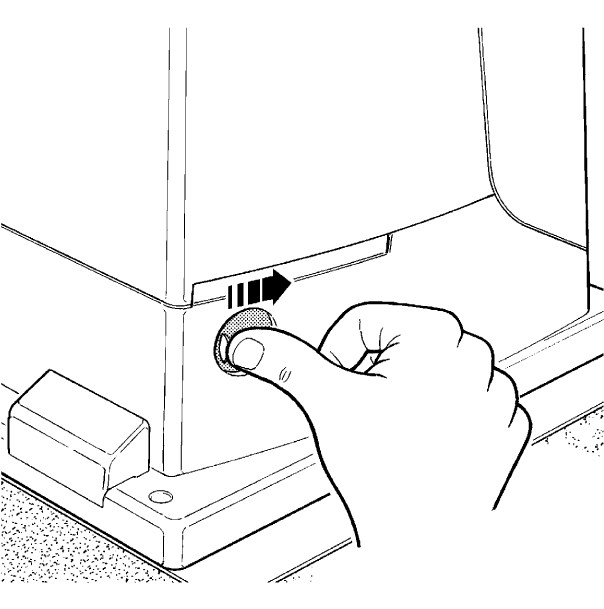

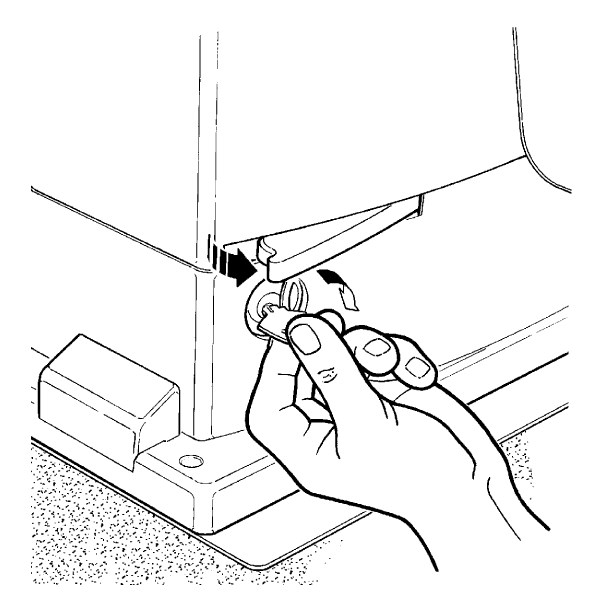

- 2 × atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešamas elektroenerģijas padeves pārtraukuma gadījumā)
- piedziņas montāžas komponenti, stiprinājumi un kronšteins, piedziņas gala slēdža atdures
- montāžas rokasgrāmata
Izdevīgas cenas komplekti, kuros ietilpst piedziņa NICE Robus RB600:
| Piedziņas komplekts ar piederumiem » | Piedziņas komplekts ar piederumiem un zobstieni » |
|---|---|
|
Robus piedziņa vārtiem līdz 600 kg, tālvadības pults, fotoelementi, signāllampa, atslēgas slēdzis. |
ROBUS piedziņa vārtiem līdz 600 kg, zobstienis, tālvadības pults, fotoelementi, signāllampa, atslēgas slēdzis. |
| Pašnesošo vārtu izgatavošanas komplekts » | Sliežu vārtu izgatavošanas komplekts » |
Ratiņi ar 8 gultņiem, C profils 6+3m Fe, iebraukšanas slīpums, uztvērējkabata, vadotne, piedziņa, zobstienis. |
Ritenīši Ø100 mm, sliede 4x3m Zn, apakšējās atdures, vadotne, piedziņa, zobstienis. |
Piedziņa ir kompakta, droša un praktiska, ideāli piemērota gan privātai, gan komerciālai lietošanai. Triecienizturīgs pārsegs, korpuss no alumīnija sakausējuma ar epoksīda pārklājumu.
Piedziņa ir piemērota bīdāmo vārtu automatizācijai, ja to svars nepārsniedz 600 kg un vārtu vērtnes garums ir līdz 8 m. Norādītās vērtības ir spēkā ražotāja noteiktajos apstākļos, piemēram, attiecībā uz laikapstākļu ietekmi, temperatūras svārstībām, vārtu stingrību un, galvenokārt, to vieglu kustību. Šos nosacījumus ne vienmēr iespējams izpildīt vai ietekmēt, tāpēc iesakām NICE Robus RB600 piedziņu izmantot vārtiem, kuru parametri nepārsniedz 80% no šīm vērtībām. Skatiet nodaļu Piedziņas izvēle plašākai informācijai.
Lietotājam ļoti ērta tehnoloģija BlueBUS ļauj pievienot un vadīt līdz 7 fotoelementu pārus izmantojot divdzīslu kabeli.
Temperatūras sensors regulē piedziņas vilkšanas spēku atkarībā no klimatiskajiem apstākļiem. Piedziņā ir iebūvēts arī termiskais drošinātājs.
Regulējams ātrums, spēks un pauzes laiks piedziņas automātiskās aizvēršanas un daudz kas cits, skatiet Programmēšana.
Diagnostika ar brīdinājuma bākuguns.
Zobrats 4. modulis ir saderīgs ar zobstieni mūsu piedāvājumā.
Robus 600 piedziņas funkcija "Pakārtotā vadības ierīce" nodrošina divu motoru automātisku sinhronizēšanu. Tas nozīmē, ka ir iespējams automatizēt divus pretējos virzienos braucošus bīdāmos vārtus.
Piedziņa NICE Robus RB600 ir elektromehāniska piedziņa, kas piemērota Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE Robus RB600 piedziņu saderīgie piederumi
Papildus iesakām iegādāties ar piedziņu saderīgus papildpiederumus vai izvēlēties kādu jau sakomplektētu komplektu par izdevīgāku cenu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Bākuguns ar mirgojošu gaismu signalizē par vārtu kustību — piemērota vietās, kur izbraucamība ir slikti pārredzama. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības attālumu. | - LED bākuguns ar antenu ELDC - daudzfunkcionāls apgaismojums WLT - bezvadu saules LED bākuguns LLW |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur vārtu kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bezvadu FT210B - bezvadu EPMOW - ar saules enerģiju PHW |
| Raidītājs | Vārtu tālvadībai. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - OXIBD - OXILR - Wi-Fi uztvērējs IT4WIFI - GSM uztvērējs GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Labākam tālvadības pults darbības attālumam. | - iebūvēta bākugunī ELDC - atsevišķa antena ABFKIT |
| Tastatūra | Ja esat aizmirsis tālvadības pulti, pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram izsniegt pulti vai atvērt vārtus manuāli. | – bezvadu EDSWG – vadu EDSB |
| Atslēgas slēdzis | Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli savienots ar piedziņu jebkurā izvēlētā vietā. | – uz virsmas montējams, ar vienkāršu cilindru EKS – uz virsmas montējams, ar Eiropas cilindru, EKSEU – iebūvējams, ar vienkāršu cilindru EKSI – iebūvējams, ar Eiropas cilindru EKSIEU |
| Karšu lasītāji | Piedziņas vadība, pietuvinot karšu lasītājam karti vai atslēgu piekariņu. | – ERA transpondera lasītājs ETPB |
| Zobojums | Nepieciešams piedziņas automatizācijai — bez zobstieņa piedziņa nevar pārvietot vārtus. | – neilona, ar tērauda stiegrojumu, 33 cm LZ-1 – neilona, ar tērauda stiegrojumu, 1 m LZ-10 – neilona, ar tērauda stiegrojumu, pretējs, 1 m LZ-15 – tērauda, 30x8 mm, 1 m LZ-3 – tērauda, 30x12 mm, 1 m LZ-5 – nerūsējošā tērauda, 30x10 mm, 1 m LZ-7 |
| Rezerves barošanas avots | Elektroenerģijas padeves pārtraukuma gadījumā nodrošina vārtu darbību. | – rezerves akumulators PS124 – saules enerģijas barošana SYKCE |
Lejupielādējamas rokasgrāmatas un dokumenti
NICE Robus RB600 īsumā
NICE Robus ir nereversīvu elektromehānisko reduktoru piedziņu saime bīdāmajiem vārtiem. Tās tiek piegādātas ar iebūvētu (bet noņemamu) vadības bloku NICE RBA3R10 ar SM savienotāju ārējo uztvērēji radio signāla NICE SMXI, vai NICE OXI. Ārējo ierīču elektriskais pieslēgums (fotoelementi, brīdinājuma bākuguns, u. c.) NICE Robus saimē NICE Robus bīdāmo vārtu piedziņām ir vienkāršots, izmantojot tehnoloģiju BlueBUS, kas ļauj vairākas ierīces pieslēgt kopīgam savienotājam, izmantojot tikai vienu divdzīslu kabeli; turklāt nav jāievēro polaritāte. Automātiskai vadībai nepieciešama elektroenerģijas padeve, taču strāvas padeves pārtraukuma gadījumā reduktora motoru var atbloķēt ar īpašu atbloķēšanas atslēgu un vārtus vadīt manuāli. Tāpat iespējams papildus iegādāties papildu NICE PS124 rezerves akumulatoru, kas ļauj vadīt vārtu piedziņu arī elektroenerģijas padeves pārtraukuma laikā.
Piedziņas izvēle — vai piedziņa NICE Robus RB600 ir piemērota maniem vārtiem?
Katram vārtu komplektam ir savs izmērs (un līdz ar to arī svira) un svars (un līdz ar to arī sviras radītais smaguma spēks) un katrai piedziņai ir savi ierobežojumi. Piedziņa NICE Robus RB600 ir piemērota šāda garuma vārtu vērtnēm un vārtu svaram:
| Ciklu skaits stundā Secīgu ciklu skaits |
Vērtnes svars | ||||
| Līdz 200 kg | 200–400 kg | 400–500 kg | 500–600 kg | ||
|---|---|---|---|---|---|
|
D |
Līdz 4 m |
40 |
32 |
24 |
20 |
| 4–6 m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6–8 m | 20 10 |
16 12 |
12 7 |
10 5 |
|
Principā vārtu vērtnes garums nosaka maksimālo ciklu skaitu stundā, kā arī secīgi veicamo ciklu skaitu, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks svars šo ciklu skaitu vēl vairāk samazina procentuāli, jo piedziņa tiek vairāk noslogota, kā arī nosaka maksimāli pieļaujamo ātrumu pie attiecīgās slodzes. Piedziņa ir aprīkota ar ierīci (termisko aizsardzību), kas mēra gan motora, gan apkārtējās vides temperatūru un attiecīgi samazina iespējamo ciklu skaitu.
NICE Robus RB600 piedziņas ierobežojumi
Norādītās vērtības ir ražotāja NICE ieteiktās vērtības. Balstoties uz mūsu pieredzi, iesakām piedziņai atstāt aptuveni 80% no norādītajām vērtībām:
| Maksimāli | Ieteicams | |
|---|---|---|
| Vārtu vērtnes garums | 8 m | 6,5 m |
| Vārtu vērtnes svars | 600 kg | 500 kg |
Piedziņas maksimāla izmantošana tomēr saīsina tās kalpošanas laiku — skatiet aptuveno piedziņas kalpošanas laika aprēķinu atkarībā no slodzes faktoriem:
NICE Robus RB600 piedziņas kalpošanas laiks
Nākamajā tabulā saskaitiet vērtnes svara un garuma slodzes indeksus un pieskaitiet arī citu ietekmējošo faktoru indeksus, ja tādi ir. Pēc tam grafikā varēsiet noteikt piedziņas kalpošanas laiku, kas izteikts ciklu skaitā.
Piemērs: Man ir vārti ar 4,5 m platu caurbrauktuvi un konstrukcijas svaru ar pildījumu līdz 200 kg (standarta vārti). Saskaitu vērtnes garuma indeksu — aptuveni 15 — un vārtu svara indeksu 10. Drošības labad pieskaitu arī zemākas temperatūras indeksu 10, jo pie mums ziemas ir bargākas. Kopējais indekss ir 35. Grafikā redzams, ka piedziņas kalpošanas laiks ir aptuveni 120 000 ciklu. Ja dienā tiek veikti 10 manevri, tas atbilst aptuveni 32 gadu kalpošanas laikam.
| Visas automātikas īpašības | Indekss | Kalpošanas laika grafiks |
|---|---|---|
| Vērtnes svars |
Ieteicamais maksimālais kopējais indekss ir līdz 75%. (t. i., 40 000 ciklu, kas parastā ekspluatācijā, veicot 10 ciklus dienā, atbilst 10 gadiem)
|
|
| Līdz 200 kg | 10 | |
| 200–400 kg | 30 | |
| 400–600 kg | 50 | |
| Vērtnes garums | ||
| Līdz 4 m | 10 | |
| 4–6 m | 20 | |
| 6–8 m | 35 | |
| Citi ietekmējošie faktori (ja to rašanās varbūtība pārsniedz 10%) | ||
| Apkārtējās vides temperatūra virs 40 °C vai zem 0 °C, vai mitrums virs 80% | 10 | |
| Putekļaina vide | 15 | |
| Sāļa vide | 20 | |
| Fotoelementu aktivizēšana | 15 | |
| STOP ieejas aktivizēšana | 25 | |
| Ātrums lielāks par “L4 — Ātrs” | 20 | |
| Aktivizēta maksimuma funkcija | 25 | |
NICE Robus RB600 piedziņas uzstādīšana
Piedziņas uzstādīšanas veids ir atšķirīgs sliežu bīdāmajiem vārtiem un konsoles tipa bīdāmajiem vārtiem atšķiras. Sliežu vārtiem sliežu vārtiem parasti piedziņu uzstāda zemes līmenī, savukārt konsoles tipa vārtiem nepieciešams piedziņas pacelt augstāk, izmantojot, piemēram, vītņstieņus (vītņstienis Ø8), pašizgatavotu kronšteinu, betonēšanu zem piedziņas u. c. Izšķirošais faktors ir zobstieņa augstums, lai tas optimāli ieietu piedziņas zobrata sazobē, skatiet Zobstienis un tā atdure.
Kabeļu instalācija

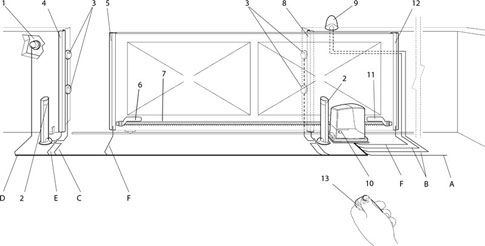

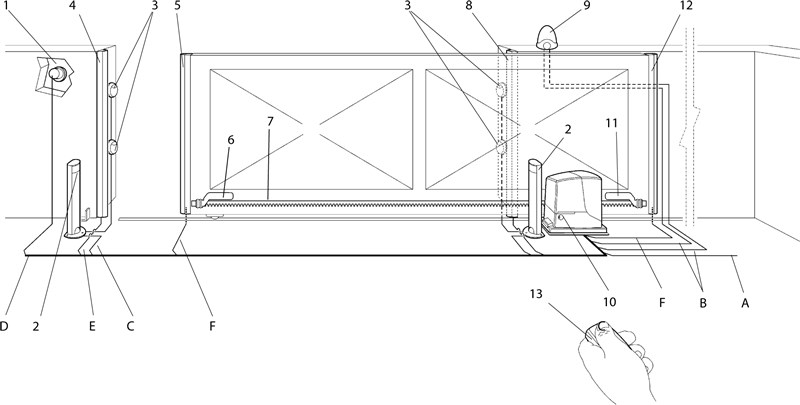

Tipiska (neobligāta) piedziņas un piederumu pieslēguma shēma izskatās šādi:
Piederumu saraksts
|
|
Kabeļu saraksts
| Pielietojums | Tips | Maks. garums |
|---|---|---|
| A. Barošana | 3×1,5mm2 | 30m, lielākam garumam 3×2,5mm2 + zemējums |
| B. Signāllampa ar antenu |
2×0,5mm2 |
20m 20m (ieteicamais garums — mazāks par 5m) |
| C. Fotoelementi | 2×0,5mm2 | 30m, virs 30m — 2×1mm2 |
| D. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| E. Stacionārās drošības malas | 2×0,5mm2 | 30m |
| F. Kustīgās drošības malas | 2×0,5mm2 | 30m |

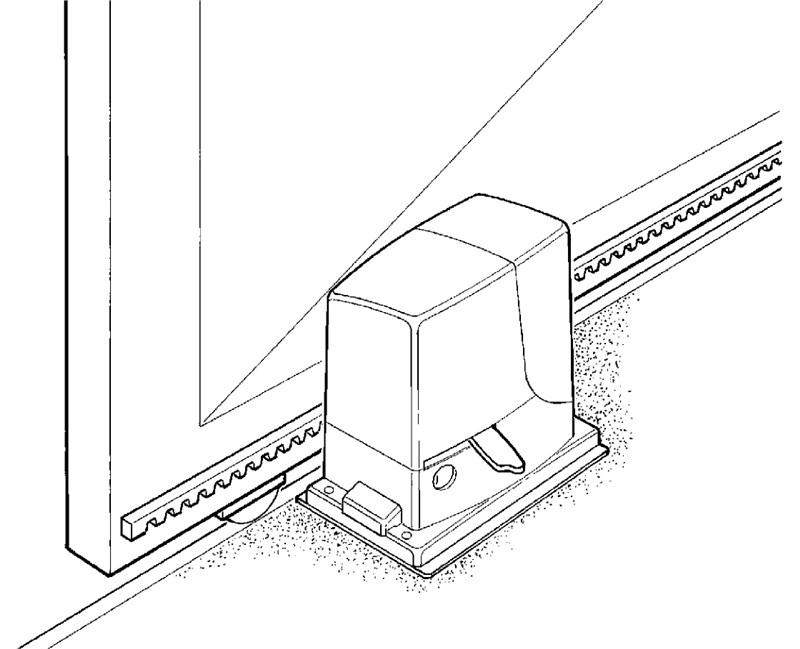

Montāža
Skatiet "Kādā augstumā uzstādīt piedziņu".

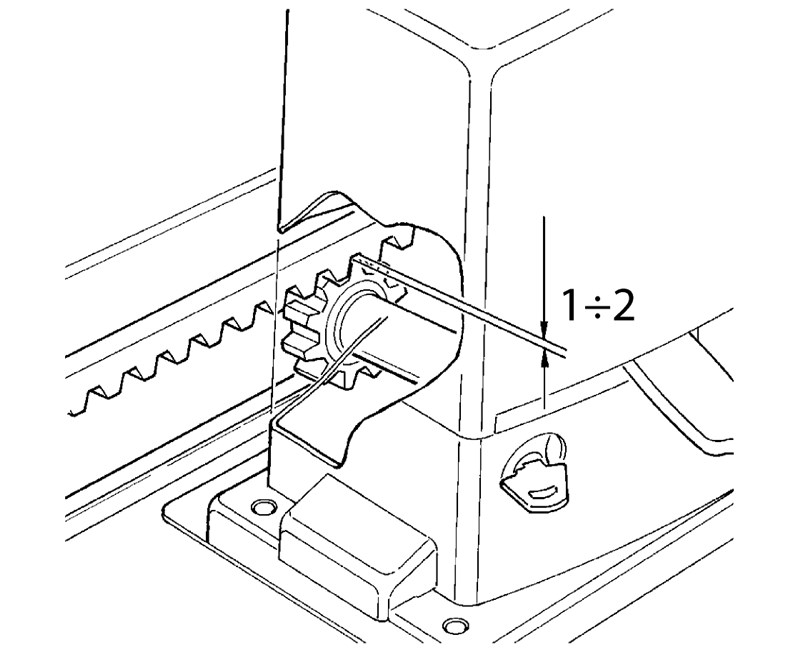

Zobstienis un tā atdure
Vārtu kustības pamatā ir piedziņas zobrata griezes momenta pārvēršana lineārā kustībā ar zobrata pārvadu, izmantojot piedziņas zobstienī. Visbiežāk tiek izmantoti divu veidu zobstieņi:
 |
Neilona zobstienis (iespējams, ar tērauda pastiprinājumu) — piestiprina pie vārtiem ar pašvītņojošām skrūvēm caur atverēm. Ideāli piemērots salīdzinoši viegliem un īsiem vārtiem. Tērauda zobrata un neilona zobstieņa berzes dēļ kustība ir klusa. |
 |
Tērauda zobstienis — piestiprina pie vārtiem, piemetinot vītņotas skavas, kurās pēc tam ieskrūvē zobstieni. Izmanto garākiem un smagākiem vārtiem. Tērauda zobrata berzes dēļ pret tērauda zobstieni kustība ir nedaudz skaļāka. |
Svarīgi, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņai NICE Robus RB600 ir zoba modulis 4.

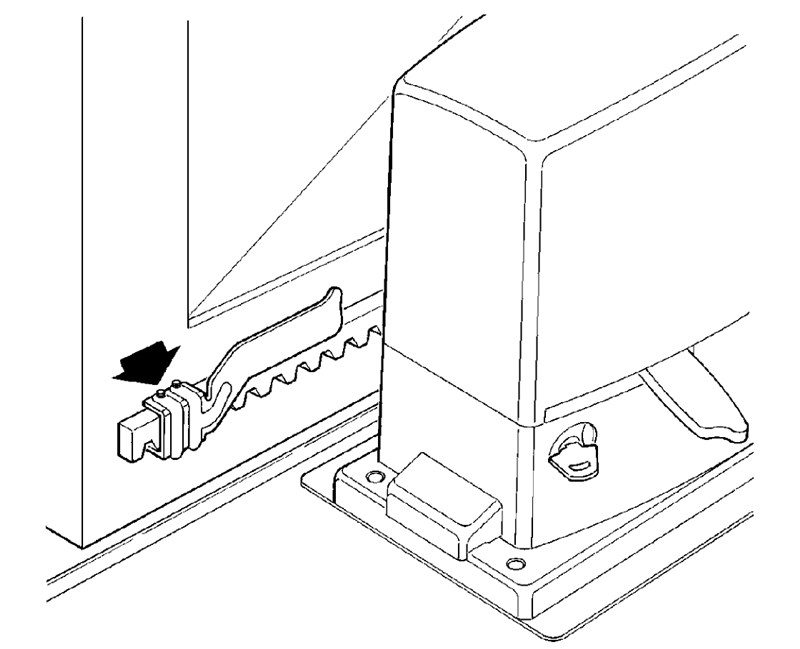

Piedziņa nosaka vārtu gala stāvokli, atverot un aizverot tos, izmantojot gala atdures, kuras uzstāda uz zobstieņa:

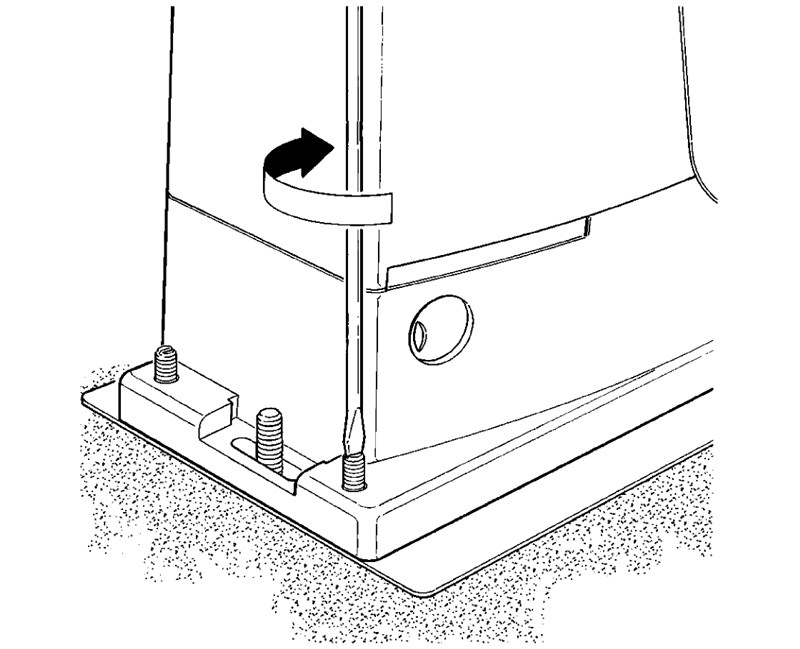

| 1. Noregulējiet piedziņu horizontāli, izmantojot četrus regulēšanas punktus | 2. Vārtiem un piedziņai jābūt horizontālā stāvoklī | 3. Atstājiet aptuveni 1-2 mm atstarpi starp zobstieni un piedziņas zobratu, lai vārtu svars netiktu pārnests uz piedziņu. |
 |
 |
 |

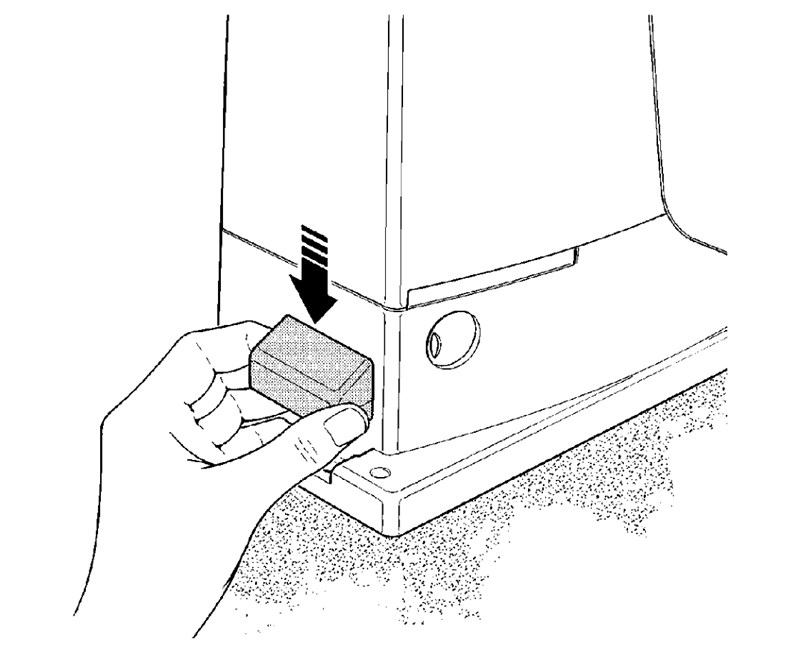

| 4. Stingri nostipriniet piedziņu, lai tā neizkustētos, kad tiek iedarbināta | 5. Novietojiet vārtus atvērtā/aizvērtā stāvoklī un uzstādiet gala atdures tā, lai gala stāvoklī tās iedarbinātu piedziņas slēdzi. | |
 |
 |
NICE Robus RB600 piedziņas pieslēgšana
Pirms piedziņas vai papildu ierīču pieslēgšanas, atvienošanas vai savienojuma maiņas noteikti atslēdziet elektrības padevi gan no elektrotīkla, gan izņemot barošanas drošinātāju, vai atvienojot rezerves akumulatoru.

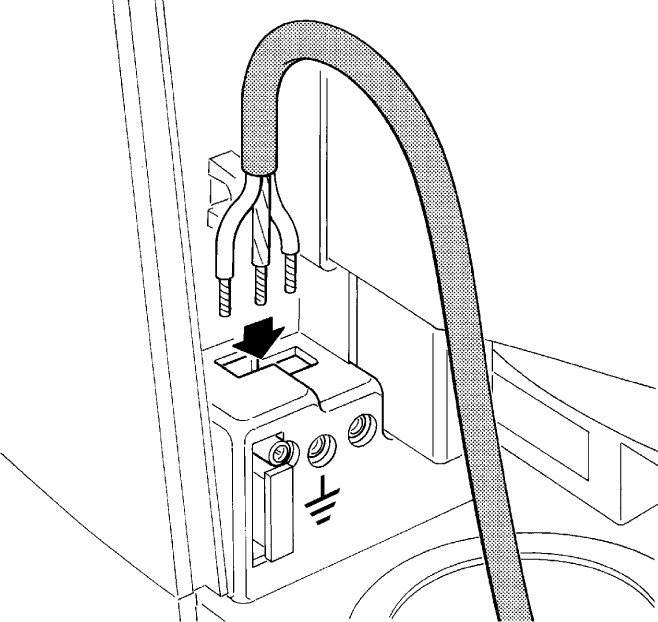

...elektrotīklam
 |
Lai piedziņa darbotos, pietiek pieslēgt piedziņai elektroenerģijas padevi.
Pieslēgšana ir vienkārša:
|
...papildierīcēm
NICE RBA3R10 vadības bloks piedziņai NICE Robus RB600 nodrošina šādas ieejas un izejas papildierīču pieslēgšanai:
| Ieeja/izeja | Apraksts |
|---|---|
| Izeja līdz divām 12 V brīdinājuma bākugunīm NICE LUCYB (vai NICE MLBT) ar vienu 12 V 21 W spuldzi | |
| S.C.A. (indikators) |
Indikatora izeja (24 V 4 W). Tā darbību var iestatīt, izmantojot II līmeņa programmēšanu, sadaļā L4; skatiet II līmeņa programmēšana, L4 – izejas indikators. |
| Ieeja saderīgu ierīču paralēlai pieslēgšanai, izmantojot tehnoloģiju BlueBUS ar divdzīslu kabeli, pa kuru tiek pārraidīta gan elektrobarošana, gan sakaru signāls. | |
| STOP (apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
| Ieeja ierīcēm, kas vārtus darbina pakāpeniski (skatiet Vārtu kustības pakāpeniska vadība). Var pieslēgt normāli atvērtas ierīces (NO). | |
| OPEN (atvērt) |
Ieeja ierīcēm, kas vada vārtu atvēršanu (skatiet Vārtu atvēršana). Var pieslēgt normāli atvērtas ierīces (NO). |
| CLOSE (aizvērt) |
Ieeja ierīcēm, kas vada vārtu atvēršanu (skatiet Vārtu aizvēršana). Var pieslēgt normāli atvērtas ierīces (NO). |
| AERIAL (antena) |
Radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. |

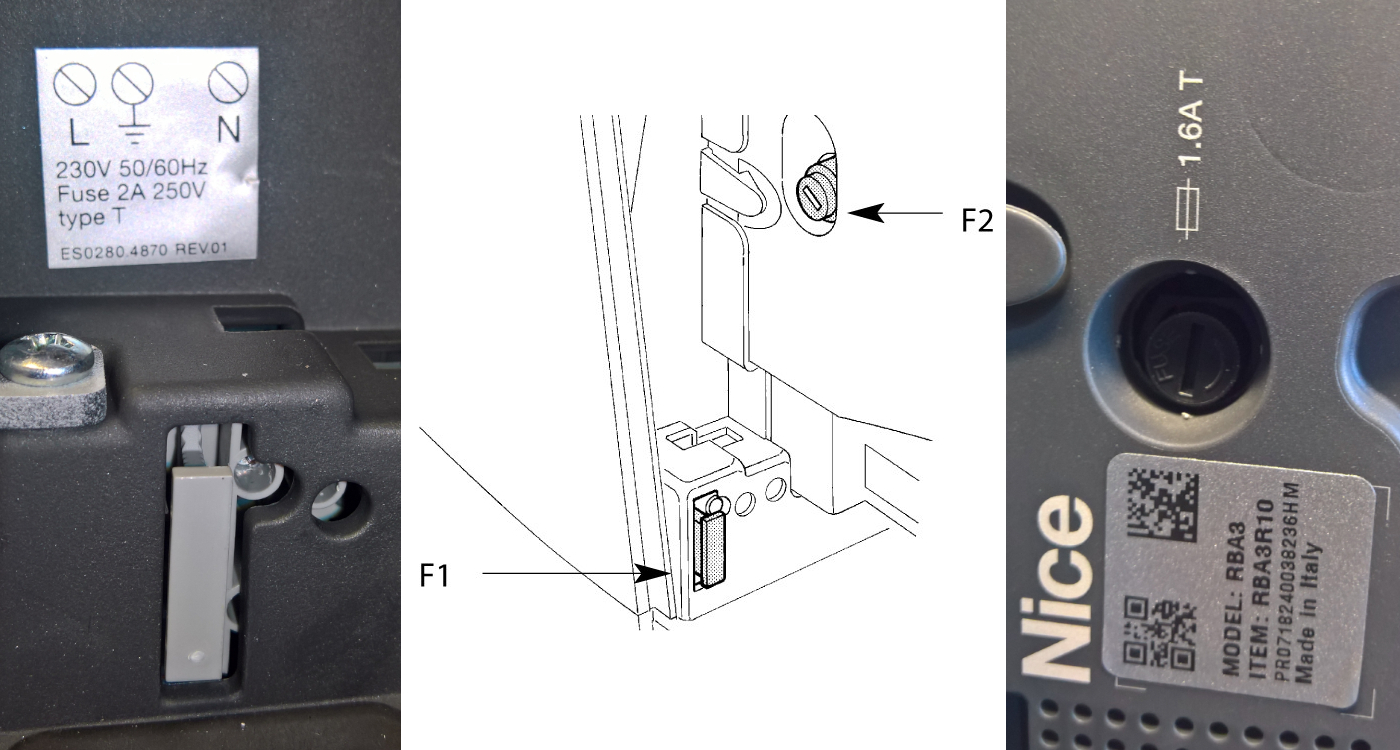

Piedziņas drošinātāji
|
Piedziņā piedziņā ir divi drošinātāji:
|
||||||||||||

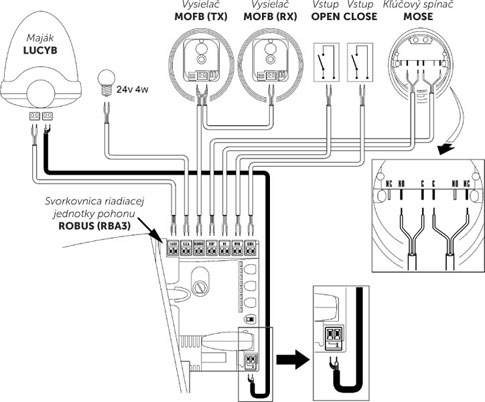

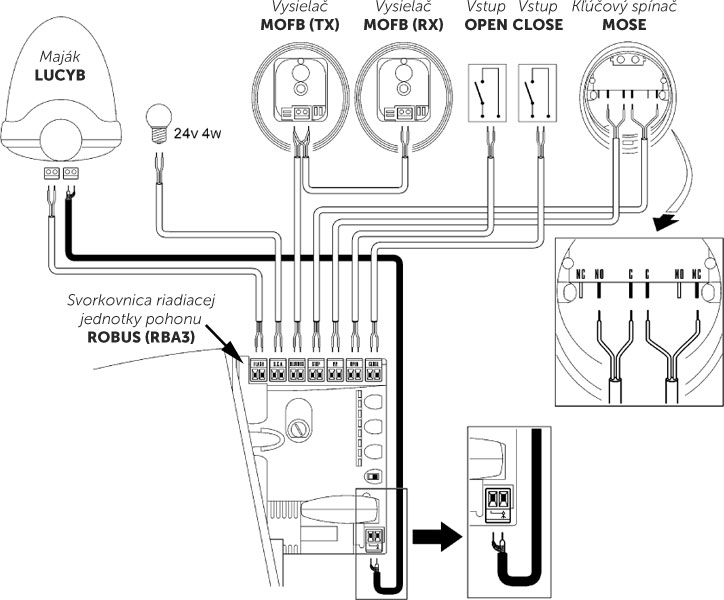

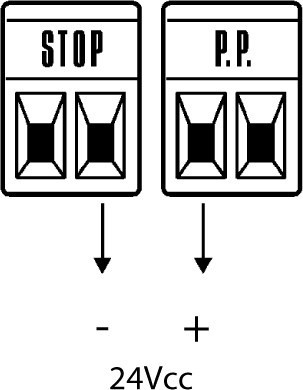

Standarta pieslēguma shēma:
Piedziņas fotocelulas
Lietotājam ļoti ērta BlueBUS tehnoloģija ļauj barot un vadīt līdz 7 fotocelulu pārus izmantojot divdzīslu kabeli.
Vairāku fotocelulu pāru pieslēgšana NICE EPMB datu tīklam NICE BlueBUS
Novietojiet fotocelulas ap vārtiem vai vārtu vērtnēm atbilstoši pieslēguma piemēriem pilnīgai pieslēgšanai un iestatiet džemperus atbilstoši džemperu tabulai fotocelulām NICE EPMB Lai novērstu traucējumus starp blakus novietotiem fotocelulu pāriem, šajos Lai novērstu traucējumus starp blakus novietotiem fotocelulu pāriem, ievērojiet šajos pieslēguma piemēros, ievērojiet raidītāju orientāciju TX un uztvērēju RX. Savienojiet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvēršanas sensori (skat. FA1 un FA2 piemēra situācijās), t. i., kad ar transportlīdzekli iebraucat starp to optiskajām asīm un tie atver vārtus, ir jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skat. attēlu:

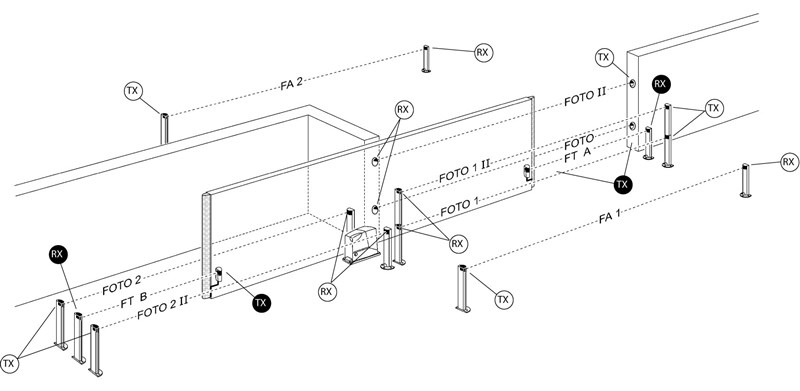

Fotoelementu savienojuma piemērs
NICE fotoelementu džemperu tabula EPMB vārtu piedziņas
 |
Vairāku fotoelementu pāru pievienošana sistēmai BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas; katram pievienotajam pārim jābūt unikālai džemperu kombinācijai. Jānodrošina, lai vienā BlueBUS datu tīklā nebūtu divu pāru ar vienādu kombināciju. Vienā fotoelementu pārī gan raidītājā TX, gan uztvērējā RX džemperis jāiestata vienādi. Ja izmantots tikai viens džemperis vai neviens, pārējos vienmēr noglabājiet turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Džempera iestatījums, izmantojot džemperu kombināciju |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā vecajam; ierīces atpazīšanas procedūra nav jāveic.

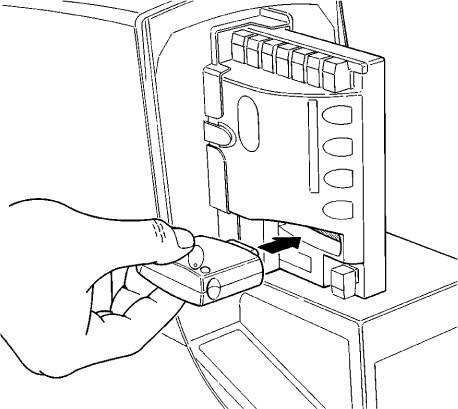

Piedziņu radio signāla uztvērējs
 |

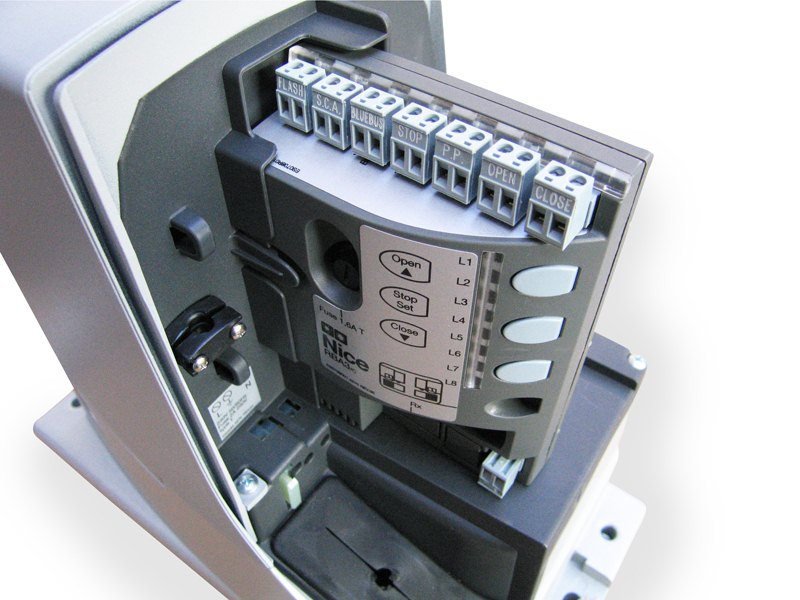

NICE Robus RB600 piedziņa tiek piegādāta ar vadības bloku NICE RBA3R10, kurā ir SM savienotājs ārējā radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu pārraidītās komandas no tālvadības pultīm, tātad tas ir priekšnoteikums bīdāmo vārtu attālinātai vadībai ar tālvadības pulti. |

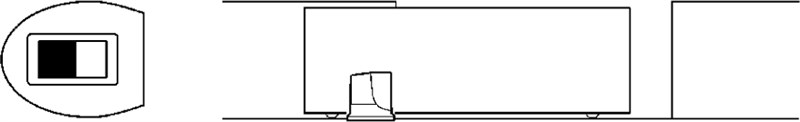

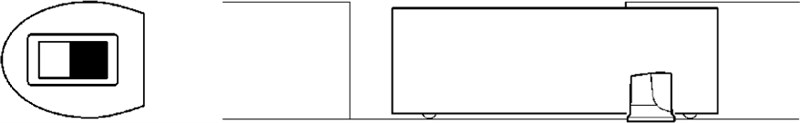

Vārtu kustības virziena izvēle
Bīdāmo vārtu atvēršanās virziens jāizvēlas, ņemot vērā piedziņas novietojumu attiecībā pret bīdāmo vārtu vērtni. Skatieties uz vārtiem no tās puses, kur atrodas piedziņa.
 |
 |
| Ja vārti atveras pa kreisi, pārbīdiet slēdzi pa kreisi. | Ja vārti atveras pa labi, pārbīdiet slēdzi pa labi. |
Slēdzis atrodas labajā pusē RBA3R10 vadības bloka vidū.

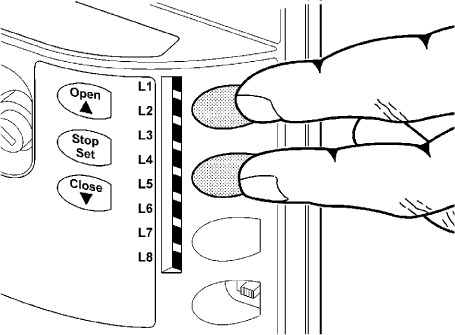

Piedziņai pievienoto ierīču atpazīšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču atpazīšanas procedūra. Piedziņa pati norādīs, ka šī darbība jāveic, mirgojot LED indikatoriem L1 un L2.
 |
|

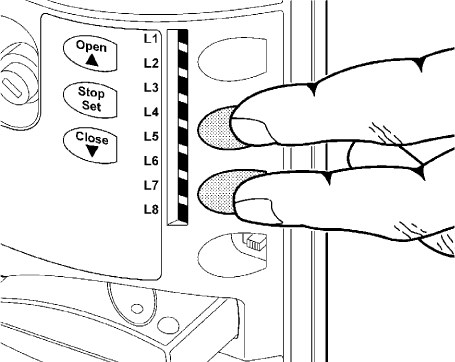

Vārtu vērtnes garuma noteikšana
Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas gājienu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no vienas gala pozīcijas līdz otrai un ar slēdža palīdzību nosaka vārtu garumu.
 |
|
Piedziņas programmēšana
Robus piedziņai var ieprogrammēt vairākas funkcijas — tās var ieslēgt vai izslēgt, izmantojot I līmeņa programmēšanu., vai iestatīt parametra vērtību, izmantojot II līmeņa programmēšanu.

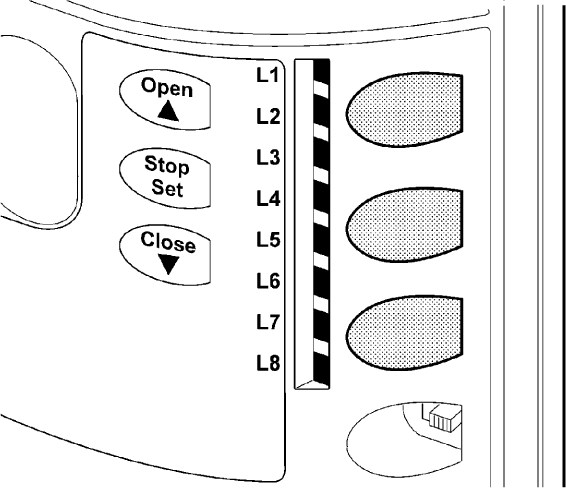

RBA3R10 vadības bloks ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Lietojums |
|---|---|---|
| Open | Ar šo pogu piedziņai var dot komandu atvērt vārtus. Programmēšanas laikā to izmanto arī, lai palielinātu programmējamā parametra vērtību. | |
| Stop/Set | Ar šo pogu piedziņai var dot komandu apturēt vārtus. Nospiežot un turot pogu 5 sekundes, tiek atvērta I līmeņa programmēšana. Nospiežot un turot pogu vēlreiz, tiek atvērta II līmeņa programmēšana attiecīgajam LED indikatoram. | |
| Close | Ar šo pogu piedziņai var dot komandu aizvērt vārtus. Programmēšanas laikā to izmanto arī, lai samazinātu programmējamā parametra vērtību. |
I līmeņa programmēšana
I līmenī programmēšanas laikā ieslēdz vai izslēdz attiecīgo funkciju. Ja kāda funkcija ir ieslēgta, attiecīgais LED indikators uz vadības bloka deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
Lai atvērtu I līmeņa programmēšanas režīmu, turiet nospiestu pogu “Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot LED indikators L1. Pēc tam ar pogām “Open” un “Close” pārvietojiet izvēlēto LED indikatoru uz augšu vai uz leju. Katrai darbībai ir atvēlētas 10 sekundes; pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators atrodas virs tās funkcijas indikatora, kuru vēlaties ieslēgt vai izslēgt, vienreiz nospiediet pogu “Stop/Set”; mirgošana paātrināsies (funkcija ieslēgta) vai palēnināsies (funkcija izslēgta). Pēc tam neko nedariet — pēc 10 sekundēm piedziņa izies no programmēšanas režīma. Ja viss noritēja pareizi, attiecīgais ieslēgtās funkcijas LED indikators paliks iedegts.
Programmējamo funkciju saraksts:
| LED | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana | Pēc noteikta laika (iestatāma sadaļā “II līmeņa programmēšana — pauzes ilgums”) pēc vārtu atvēršanas tie sāk automātiski aizvērties. Ja funkcija ir izslēgta, vārtus var vadīt tikai ar komandu no vārtu tālvadības pults vai līdzīgas ierīces. |
| L2 | Aizvēršana pēc fotoceliņu aktivizēšanas |
Šī funkcija ļauj vārtus turēt atvērtus tikai tik ilgi, cik nepieciešams, lai transportlīdzeklis izbrauktu cauri. Pēc fotoceliņu atbrīvošanas (transportlīdzeklis ir izbraucis cauri) vārti pēc 5 sekundēm sāk automātiski aizvērties. Šai funkcijai ir divi darbības režīmi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekš aprakstīto funkciju). Automātiskā aizvēršana ieslēgta — pēc fotoceliņu atbrīvošanas vārti apstājas un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var neatvērties pilnībā. |
| L3 | Vienmēr aizvērt | Pēc strāvas padeves pārtraukuma vārti vai nu paliek pašreizējā stāvoklī (ja šī funkcija ir izslēgta), vai aizveras (ja tā ir ieslēgta). |
| L4 | Gaidstāves režīms | Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Īpaši noderīga, ja barošana tiek nodrošināta no rezerves akumulatora (piemēram, NICE PS124). Ja funkcija ir aktivizēta, vadības bloks izslēdzas minūti pēc vārtu pēdējās kustības. BlueBUS ieeja (un līdz ar to visas tai pievienotās ierīces), visas LED diodes, izņemot BlueBUS LED diode, kas lēni mirgos. Šādā stāvoklī, ja tiek saņemta komanda, vadības bloks vispirms restartēsies un tikai pēc tam izpildīs attiecīgo komandu. |
| L5 | Maksimālais spēks | Izslēdz piedziņas pakāpenisku uzsākšanu manevra sākumā un uzreiz ieslēdz pilnu jaudu. Piemērota, ja ir liela berze vai nepieciešams pārvarēt sniegu un ledu; tāpēc šī funkcija īpaši noder ziemā. Savukārt tā samazina piedziņas kalpošanas laiku. |
| L6 | Iepriekšēja mirgošana | Pēc signāla saņemšanas par vārtu kustību vispirms bākuguns trīs sekundes brīdina apkārtējos, mirgojot, un tikai pēc tam sākas pieprasītais kustības manevrs. |
| L7 | Aizvēršanas komanda nozīmē daļēju atvēršanu | Komanda aizvērt vienmēr sāk manevru daļējai vārtu atvēršanai. |
| L8 | Sekundārais bloks | Šīs funkcijas ieslēgšana ir noderīga, uzstādot divus pretī vērstus automatizētus bīdāmos vārtus — viena piedziņa ir galvenā attiecībā pret otru. Sekundārajai piedziņai šī funkcija ir ieslēgta, un tā tiek sinhronizēta ar galveno piedziņu caur BlueBUS ieeju. Plašāku informāciju skatiet Robus sekundārā bloka režīmā. |
II līmeņa programmēšana
II līmenī, programmējot, tiek iestatītas attiecīgo funkciju vērtības (šīs funkcijas atšķiras no I līmeņa).
Aizmirstiet par I līmeņa programmēšanu. Lai ieietu II līmeņa programmēšanas režīmā, turiet nospiestu pogu “Stop/Set” apmēram 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām “Open” un “Close” pārvietojiet pašreizējo LED diodi attiecīgi uz augšu vai uz leju. Katrai darbībai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošā LED diode atrodas virs tās funkcijas LED diodes, kurai vēlaties iestatīt parametru, nospiediet un turiet pogu “Stop/Set”, lai atvērtu attiecīgās LED diodes iestatījumus. LED diode, kas paliek iedegta (joprojām turot nospiestu “Stop/Set”), norāda pašreizējo parametra vērtību. Šo vērtību var mainīt uz augšu vai uz leju, izmantojot pogas “Open” vai "Close” (joprojām turot nospiestu pogu “Stop/Set”), pēc tam atlaidiet pogu “Stop/Set” un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Lai pārbaudītu, vai viss izdevās pareizi, atkārtojiet šo procedūru, bet nemainiet parametra vērtību.
Programmējamo funkciju saraksts:
|
Ieejas LED diode — Nosaukums |
Iestatījuma LED diode — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja I līmeņa programmēšanā vērtība “Automātiskā aizvēršana” ir |
L1 — 5 sekundes L2 — 15 sekundes L3 — 30 sekundes L4 — 45 sekundes L5 — 60 sekundes L6 — 80 sekundes L7 — 120 sekundes L8 — 180 sekundes |
|
Iestata vārtu kustības secību, kas tiek aktivizēta, atkārtoti nospiežot, piemēram, vārtu tālvadības pults pogu vai dodot komandu, izmantojot STEP-BY-STEP ieeju (saukta arī par P.P., vai Pakāpju režīms). |
L1 — Atvērt/Apturēt/Aizvērt/Apturēt L2 — Atvērt/Apturēt/Aizvērt/Atvērt L3 — Atvērt/Aizvērt/Atvērt/Aizvērt L4 — Koplietošanas režīms L5 — Koplietošanas režīms pēc divām apturēšanas komandām L6 — Pakāpju režīms pēc divām komandām — daļēja atvēršana L7 — Turēt nospiestu, lai darbinātu L8 — Pusautomātiska atvēršana, aizvēršana, turot nospiestu |
|
Iestata vārtu kustības ātrumu normālas darbības laikā (nevis vārtu paātrināšanās vai palēnināšanās laikā). |
L1 — Ļoti lēna (30%) L2 — Lēna (45%) L3 — Vidēja (55%) L4 — Ātra (70%) L5 — Ļoti ātra (85%) L6 — Ārkārtīgi ātra (100%) L7 — Atver "Ātri", aizver "Lēni" L8 — Atver "Ārkārtīgi ātri", aizver "Ātri" |
|
Iestata, kad uz S.C.A. jānosūta signāls (24 V -30% +50% ar maksimālo jaudu 4 W) |
L1 — Vārtu atvēršana L2 — Vārti aizvērti L3 — Vārti atvērti L4 — Otrā radio izeja L5 — Trešā radio izeja L6 — Ceturtā radio izeja L7 — Apkope L8 — Elektriskā slēdzene |
|
Norāda motora spēka kontroles sistēmai vārtu svaru. Šī sistēma vienlaikus novērtē arī apkārtējās vides temperatūru un automātiski pielāgo motora spēku, piemēram, palielinot to ļoti zemā temperatūrā. |
L1 — Īpaši viegli vārti L2 — Ļoti viegli vārti L3 — Viegli vārti L4 — Vidēja svara vārti L5 — Nedaudz smagi vārti L6 — Smagi vārti L7 — Ļoti smagi vārti L8 — Īpaši smagi vārti |
|
Iestata gājiena garumu daļējas atvēršanas laikā. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Iestata vārtu manevru skaitu, pēc kura piedziņa paziņos, ka nepieciešams veikt apkopi. |
L1 — Automātiski (piedziņa pati aprēķina, ņemot vērā manevru sarežģītību) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atskaņo līdz pat pēdējiem 8 kļūdu paziņojumiem. |
L1 — 1. manevra rezultāts L2 — 2. manevra rezultāts L3 — 3. manevra rezultāts L4 — 4. manevra rezultāts L5 — 5. manevra rezultāts L6 — 6. manevra rezultāts L7 — 7. manevra rezultāts L8 — 8. manevra rezultāts |

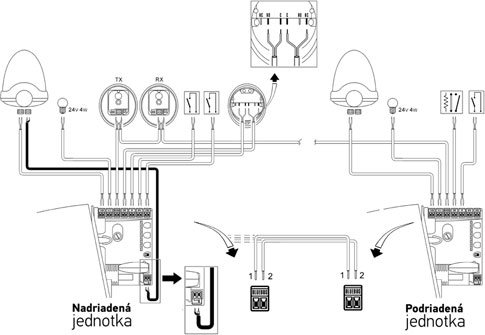

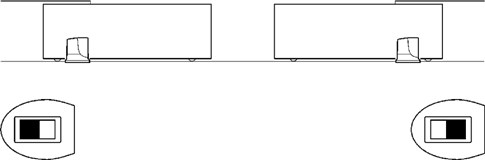

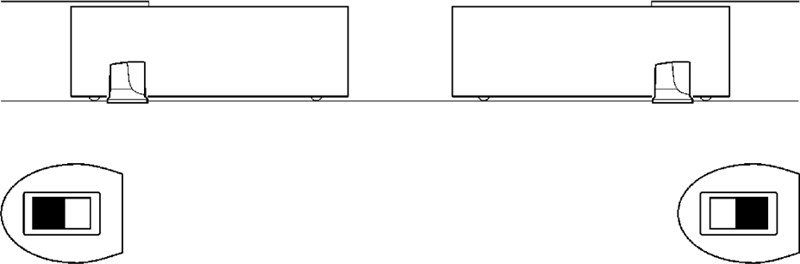

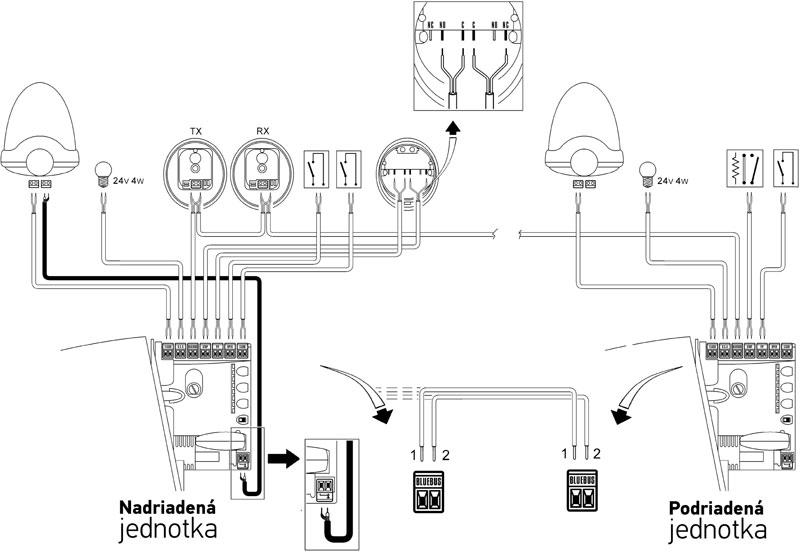

Divu pretēji slīdošu vārtu automatizācija, izmantojot divas NICE Robus RB600 piedziņas
Ja nepieciešams automatizēt divus bīdāmos vārtus pretējos virzienos, piedziņas var savienot kā pakārtoto bloku. Darbības princips ir šāds: viena piedziņa ir galvenā un dod komandas otrai, pakārtotajai piedziņai.. Visas Robus piedziņas rūpnīcā ir konfigurētas kā galvenās, tāpēc šis parametrs jāiestata pakārtotajai piedziņai I līmeņa programmēšanā. ar funkciju L8 — pakārtotais bloks.
Galvenā un pakārtotā bloka savienojuma ierobežojumi
- Pakārtotā bloka piedziņas vārtus nevar atvērt citādi kā vien pilnībā (nav iespējama daļēja atvēršana).
- Visas ierīces (fotoelementi, uztvērējs, u. c.) jāpievieno galvenajam blokam. Pakārtotajam blokam drīkst pievienot tikai: brīdinājuma signāllukturis, S.C.A. izejas indikators, ierīces, kas pievienotas STOP ieejas un P.P. (saukta arī par STEP-BY-STEP, vai soļveida vadību), OPEN ieejas un CLOSE tiek ignorētas.

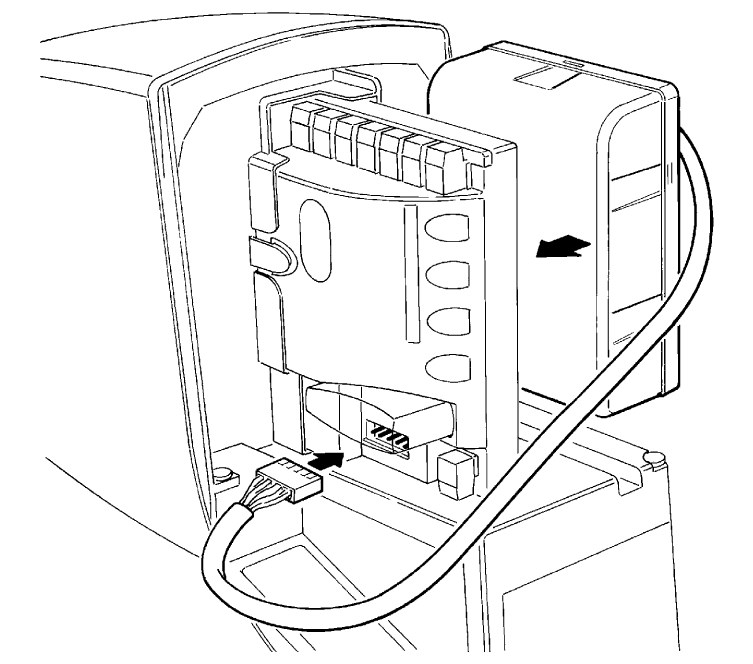

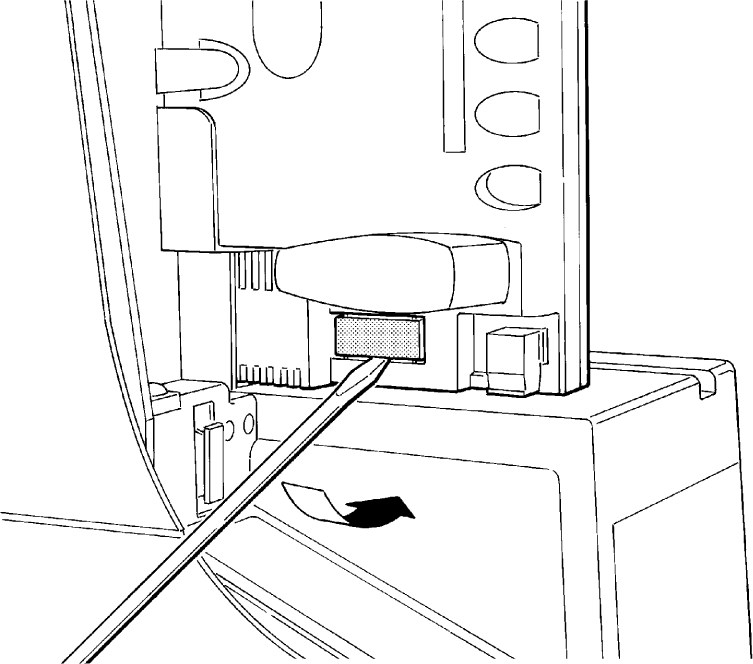

- Ja vēlaties izmantot rezerves akumulatoru (NICE PS124), katrai piedziņai jābūt savai.
- Visas pakārtotajā vadības blokā ieprogrammētās funkcijas tiek ignorētas, izņemot funkcijas, kas ieprogrammētas šādi:
| I līmeņa programmēšana. | II līmeņa programmēšana. |
|---|---|
| L4 - Gaidstāves režīms | L3 - Motora ātrums |
| L5 - Maksimums | L4 - Izejas indikators |
| L8 - Pakārtotais bloks | L5 - Motora spēks |
| L8 - Kļūdu arhīvs |
Divu Robus piedziņu uzstādīšanas procedūra pakārtotā bloka režīmā
1. Uzstādiet vārtus un piedziņas, un iestatiet atvēršanas virzienus saskaņā ar:
2. Pievienojiet piedziņas saskaņā ar shēmu (jāievēro polaritāte BlueBUS pieslēgumā starp piedziņām):
3. Pievadiet elektroapgādi abām piedziņām
4. Pakārtotajā blokā II līmeņa programmēšanā iestatiet parametru L8 - Pakārtotais bloks
5. Veiciet pievienoto ierīču noteikšanas fāzi pakārtotajā blokā
6. Veiciet pievienoto ierīču noteikšanas fāzi galvenajā blokā
7. Veiciet vērtnes garuma noteikšanas fāzi galvenajā blokā
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai nepieciešams pievienot papildu ierīces, kam vajadzīga ārēja barošana (piemēram, indikatoru apgaismojumu, atslēgas slēdzi, magnētiskās kartes u. c.), pievienojiet ierīci, kā parādīts attēlā. Izejas spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 100mA. |
Piedziņas īpašās funkcijas
Vārti pastāvīgi atvērti
Ja komanda STEP-BY-STEP ieejai (saukta arī par P.P. vai pakāpenisko vadību) ilgst vairāk nekā 2 sekundes, vadības bloks turēs vārtus atvērtus tik ilgi, kamēr komanda būs aktīva. Šo funkciju lietderīgi izmantot kopā ar taimeri.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, fotobūnu starā fotobūnu nonāk nenovēršams šķērslis un drošības apsvērumu dēļ vārti nekustas, var aktivizēt režīmu “Cilvēks klātesošs”, pastāvīgi, iestatot II līmeņa programmēšanā iestatījumā L2 - Pakāpeniskās vadības veids vērtību L7 - Cilvēks klātesošs, vai arī uz laiku:
- Dodiet vārtiem komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja radusies problēma, vārti nekustēsies, un signāllampiņa visticamāk, signalizēs par kļūdu.
- Tāpēc 3 sekunžu laikā pēc iepriekšējās komandas dodiet komandu vēlreiz un turiet to.
- Kamēr turēsiet komandu, vārti kustēsies; tiklīdz to atlaidīsiet, tie apstāsies.
Apkopes paziņojums
II līmeņa programmēšanā punktā L7 - Apkopes atgādinājums iestata ciklu skaitu, pēc kura piedziņai jāsignalizē par nepieciešamo apkopi (pārbaudi). Piedziņa par to signalizē ar signāllampiņu (vai arī pie S.C.A. izejas, ja tas iestatīts II līmeņa programmēšanā punktā L4 - Izejas indikators līmenis L7 - Apkope) šādi:
| Ciklu skaits | Signalizācija ar signāllampiņu | Signalizācija ar S.C.A. izejas indikatoru |
|---|---|---|
| mazāk nekā 80% no limita | Normāla darbība, mirgošana ar pussekundes intervālu. | “Deg” 2 sekundes pēc atvēršanas sākuma. |
| 80–100% no limita | Deg 2 s pēc manevra sākuma, pēc tam darbojas kā parasti. | Mirgo manevra laikā. |
| vairāk nekā 100% no limita | Deg 2 s pēc manevra sākuma, pēc tam darbojas kā parasti; pēc manevra beigām deg 2 s. | Joprojām mirgo. |
Apkopes paziņojuma dzēšanu un aktuālā manevru skaita pārbaudi skatiet rokasgrāmatas 7.4.3. nodaļā.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai radušās citas problēmas, droši sazinieties ar mūsu tehnisko atbalstu NICE piedziņām.
Atkarībā no problēmas veida
Montāžas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no tālāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un pults LED indikators neiedegas. |
Pārbaudiet, vai tālvadības pults piedziņas pultij baterijas ir darba kārtībā; ja ne, nomainiet tās. Norādījumus skatiet attiecīgās pults rokasgrāmatā. |
|
Vārti nereaģē uz tālvadības pults komandu, taču pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir saglabāta atmiņā uztvērējs darbojas pareizi, vai arī mēģiniet tālvadības pulti saglabāt atmiņā vēlreiz. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai tiek pievadīts 230 V spriegums.. Ja jā, pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Vārti nekustas, un bākuguns nemirgo. |
Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu. Nosūtot komandu ar tālvadības pulti vajadzētu BlueBUS LED indikatoram ātri nomirgot divas reizes. Ja komandu nosūta cita ierīce, izmantojot STEP-BY-STEP ieeju (P.P.), vajadzētu iedegties attiecīgajam STEP-BY-STEP LED indikatoram.. |
|
Vārti nekustas, un bākuguns nomirgo vairākas reizes. |
Saskaitiet mirgošanas reižu skaitu un skatiet sadaļu Diagnostika pēc bākuguns mirgošanas. |
|
Vārti sāk kustēties, taču uzreiz apstājas un sāk kustību pretējā virzienā. |
Ieprogrammētais motora spēks visticamāk, jūsu vārtiem ir pārāk mazs. Pārbaudiet, vai vārtu kustībai netraucē kādi šķēršļi. Ja nepieciešams, palieliniet piedziņas spēku vai ieslēdziet funkciju Maksimālais spēks. |
|
Vārti sāk kustēties, bet bākuguns nedarbojas. |
Pārbaudiet, vai FLASH izejā vārtu kustības laikā ir spriegums (sprieguma lielums nav svarīgs, aptuveni 10–30 Vdc). Ja izejā ir spriegums, problēma ir bākugunī, mēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja var būt pārslogota. Pārbaudiet, vai vados nav īssavienojuma. |
|
Vārti sāk kustēties, bet S.C.A. izeja nedarbojas. |
Noskaidrojiet, kāda funkcija ir ieprogrammēta S.C.A. izejai un, ja izejai vajadzētu mirgot, pārbaudiet, vai tajā ir spriegums (aptuveni 24 Vdc). Ja izejā ir spriegums, problēma ir spuldzē. Mēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, S.C.A. izeja var būt pārslogota. Pārbaudiet, vai vados nav īssavienojuma. |
Diagnostika pēc bākuguns mirgošanas
Vārtu kustības laikā bākuguns regulāri mirgo ik sekundi. Ja rodas problēma, bākuguns par kļūdu paziņo, divas reizes ātri pēc kārtas nomirgojot vairākas reizes.
|
Mirgošanas reižu skaits |
Kļūda |
Risinājums |
|---|---|---|
|
1 mirgošana 1 sekundes pauze 1 mirgošana |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai, neatbilst tām ierīcēm, kas tika identificētas ierīču identifikācijas fāzē.. Atkārtojiet identifikācijas fāzi. Ja tas nepalīdz, mēģiniet vēlreiz. Ja arī tas nepalīdz, ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet garantijas prasību vai salabojiet). |
|
2 mirgošanas 1 sekundes pauze 2 mirgošanas |
Fotobūnas nostrāde |
Nostrādā fotobūnas, kas ir normāli, ja vārtu aizvēršanās laikā tiek pārtraukts to stars. Ja stars nav ticis pārtraukts, fotobūnas var būt netīras, apžilbinātas vai bojātas. |
|
3 mirgošanas 1 sekundes pauze 3 mirgošanas |
Motora spēka ierobežotāja nostrāde
|
Kustības laikā vārti konstatējiet palielinātu berzi — iespējams, vārti nav pareizi noregulēti. Mēģiniet tos pārvietot ar rokām un pieregulēt. Citādi parasti palīdz motora spēka palielināšana, vajadzības gadījumā funkcijas “Sākuma impulss” aktivizēšana.. Problēmu var radīt arī tas, ja apakšējais atdurs ir uzstādīts pārāk augstu. |
|
4 mirgošanas 1 sekundes pauze 4 mirgošanas |
STOP ieejas nostrāde
|
Tika nosūtīta komanda uz STOP ieeju, tādēļ, ja nostrāde nav bijusi paredzēta, pārbaudiet tai pievienotās ierīces. |
|
5 mirgošanas 1 sekundes pauze 5 mirgošanas |
Vadības bloka iekšēja kļūda |
Uzgaidiet 30 sekundes un mēģiniet vēlreiz. Ja tas turpinās, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
6 mirgojumi 1 sekundes pauze 6 mirgojumi |
Sasniegts manevru stundas limits. |
Uzgaidiet dažas minūtes, līdz ciklu ierobežotājs atkal sasniedz pieļaujamo vērtību. |
|
7 mirgojumi 1 sekundes pauze 7 mirgojumi |
Iekšēja elektronisko shēmu kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja tas turpinās, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
8 mirgojumi 1 sekundes pauze 8 mirgojumi |
Aktīva pastāvīga komanda.
|
Piedziņai nepārtraukti tiek sūtīta komanda — pārbaudiet ierīces, kas pievienotas pie OPEN ieejas. Ja ir pievienots taimeris, visticamāk, tieši tas rada šo problēmu.
|
Diagnostika, izmantojot LED mirgošanu
Uz RBA3R10 vadības blokā piedziņas NICE Robus RB600 ir divas LED indikatoru grupas, no kurām katra ar mirgošanu vai nepārtrauktu degšanu norāda uz vadības bloka normālu darbību vai kļūdu diagnostikas stāvokli, kā norādīts tālākajās tabulās.
Horizontālās LED: BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikācija |
Statuss |
Risinājums |
|---|---|---|
|
BlueBUS LED |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku, vajadzības gadījumā visas ieejas. Ja tas nepalīdz, atiestatiet bloku; ja arī tas nepalīdz, visticamāk, vadības bloks būs jānomaina. |
|
Mirgo ar vienas sekundes intervālu |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri mirgojumi |
Ieeju stāvoklis ir mainījies |
Normāla darbība — ir mainījies ieejas stāvoklis STEP-BY-STEP, STOP, OPEN, CLOSE, tika aktivizēti fotoelementi, vai arī piedziņa saņēma komandu no tālvadības pults. |
|
Mirgošanas sērijas, ko atdala vienas sekundes pauze |
Vairākas iespējas |
Mirgojumu skaits sērijā atbilst bākuguns kļūdu diagnostikai. |
|
STOP LED (apturēt) |
||
|
Nedeg |
STOP ieeja ir aktivizēta |
Pārbaudiet ierīces, kas pievienotas pie STOP ieejas. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
STEP-BY-STEP LED (saukta arī par P.P., pakāpeniska vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
STEP-BY-STEP ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja pie STEP-BY-STEP ieejas. |
|
OPEN LED (atvērt) |
||
|
Nedeg |
Viss kārtībā |
OPEN ieeja nav aktīva.
|
|
Deg |
OPEN ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja pie OPEN ieejas. |
|
CLOSE LED (aizvērt) |
||
|
Nedeg |
Viss kārtībā |
CLOSE ieeja nav aktīva.
|
|
Deg |
CLOSE ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja pie CLOSE ieejas. |
Vertikālās LED L1–L8
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoceliņu pārtraukšanas nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoceliņu pārtraukšanas ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka gaidstāves režīma funkcija nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka gaidstāves režīma funkcija ir ieslēgta. |
|
Mirgo |
|
|
LED 5 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Maksimālais spēks nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Maksimālais spēks ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 6 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 7 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 8 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā iekārta nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā iekārta ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
NICE Robus 600 piedziņas rezerves akumulatora uzstādīšana
NICE PS124 rezerves akumulators nav iekļauts piedziņas standarta komplektācijā piedziņas, taču to iespējams pasūtīt papildus. To izmanto elektroapgādes pārtraukuma gadījumā, kad vārtu piedziņa tiek darbināta no akumulatora. Akumulators tiek pastāvīgi uzlādēts no elektrotīkla.
| 1. Izņemiet akumulatora savienotāja plastmasas vāciņu | 2. Pievienojiet akumulatoru savienotājam un novietojiet to blakus vadības blokam |
|---|---|
 |
 |
NICE Robus RB600 piedziņas manuāla atbloķēšana
 |
Elektroapgādes pārtraukuma gadījumā vārtus nevarēs vadīt ar tālvadības pulti. Tāpēc piedziņu iespējams atbloķēt, izmantojot atbloķēšanas atslēgu un vārtus pārvietot manuāli: |
| 1. Pabīdiet atbloķēšanas slēdzenes vāciņu | 2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja virzienā |
|---|---|
 |
 |

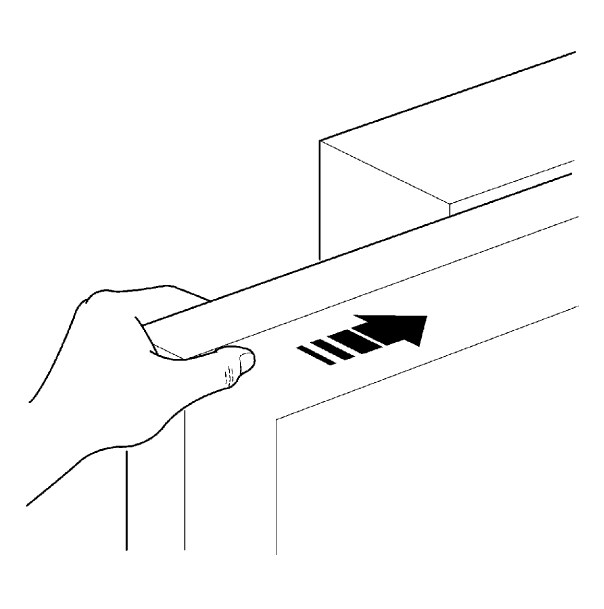

| 3. Izvelciet atbloķēšanas sviru | 4. Vārtus var pārvietot manuāli |
 |
 |
NICE Robus RB600 piedziņas tehniskie parametri
| Modelis | NICE Robus RB600 |
|---|---|
| Tipa apraksts | Elektromehānisks reduktormotors bīdāmo vārtu automātiskai darbībai privātā teritorijā. Komplektā ietilpst vadības bloks NICE RBA3R10, bet bez radio uztvērēja. |
| Zobrats | Zobu skaits: 15 Zoba modulis: 4 Solis: 12,6mm Sadalījuma diametrs: 60mm |
| Griezes moments [Spēks] |
18Nm [600N] – nepieciešams vārtu vērtnes iedarbināšanai |
| Nominālais moments [Nominālais spēks] |
9Nm [300N] – nepieciešams vārtu vērtnes kustības uzturēšanai |
| Ātrums | 0,31 m/s |
| Nominālais ātrums | 0,15 m/s |
| Secīgu ciklu skaita ierobežojums | 100 cikli/dienā (vadības bloks ierobežo skaitu saskaņā ar ierobežojumiem; sk. sadaļu Piedziņas izvēle) |
| Darbības laika ierobežojums | 7 minūtes (vadības bloks ierobežo laiku saskaņā ar ierobežojumiem; sk. sadaļu Piedziņas izvēle) |
| Kalpošanas ilgums | no 250 000 līdz 20 000 cikliem, atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem |
| Barošana | 230V (+10% -15%) 50/60Hz |
|
Jaudas patēriņš |
515W [2,5A] |
| Izolācijas klase | 1 – nepieciešams iezemēt |
| Rezerves barošana | iespējams iegādāties un uzstādīt rezerves akumulatoru NICE PS124 |
| Signāllampas izeja | divām signāllampām 12V spuldzei ar 21W (piem., NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izejas indikators (S.C.A.) | vienai 21V spuldzei, maks. 4W (izejas spriegums +50% -30%); var vadīt mazu releju |
| BlueBUS izeja | viena izeja līdz 15 BlueBUS ierīcēm |
| STOP ieeja | normāli atvērtiem, normāli aizvērtiem kontaktiem un ierīcēm ar nemainīgu 8,2KΩ pretestību |
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | normāli atvērts (kontakta aizvēršana aktivizē komandu “Pakāpeniska vadība") |
| OPEN ieeja | normāli atvērts (kontakta aizvēršana aktivizē komandu “Atvērt") |
| CLOSE ieeja | normāli atvērts (kontakta aizvēršana aktivizē komandu “Aizvērt") |
| Radio uztvērējs | bez uztvērēja, “SM” savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. |
| Antenas ieeja | 52Ω koaksiālajam kabelim RG-58 (vai līdzīgam) |
| Programmēšanas funkcijas | 8 ieslēdzamas/izslēdzamas funkcijas (I līmeņa programmēšana)) 8 regulējamas funkcijas (II līmeņa programmēšana)) |
| Pašdiagnostikas funkcijas |
vārtu vērtnes garuma noteikšana (paātrinājuma un palēninājuma attālumu aprēķins, daļējas atvēršanas punkta aprēķins) |
| Darba temperatūra | -20°C līdz +50°C |
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē |
| Aizsardzības klase | IP44 |
| Izmēri | 210×330×303 (p×g×a) |
| Svars | 11kg |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
