NICE Robus RB1000 — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
563,96 € ar PVN
| Svars |
|---|
| 14 kg |

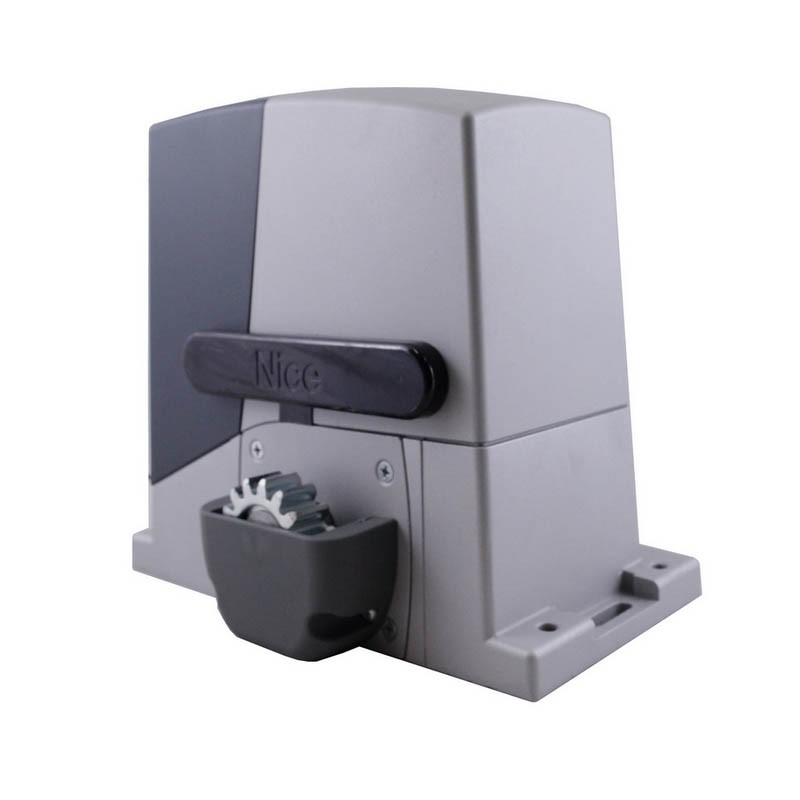

Produkta apraksts NICE Robus RB1000 — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
NICE Robus RB1000 piedziņa ir paredzēta bīdāmie vārti ar svaru līdz 1000 kg un caurbrauktuves platumu līdz 12 m. Tai ir elektromehānisks apstāšanās slēdzis. Piedziņa ir nereversējama. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
| « Vājāka piedziņa | Alternatīva piedziņa | Jaudīgāka piedziņa » |
|---|---|---|
|
|
|
|
Šis produkts — atsevišķa NICE Robus RB1000 bīdāmo vārtu piedziņa (mūsu kods NICE-RB1000-A) — ietver:
- elektromehānisku NICE Robus RB1000 piedziņu ar 1000 kg kravnesību un maksimālo vārtu vērtnes garumu 12m, kā arī iebūvētu (bet noņemamu) vadības bloku RBA3R10 bez radio signāla uztvērēja (OXI).
- 2 × atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešamas elektrības padeves pārtraukuma gadījumā)
- piedziņas montāžas komponenti, stiprinājumi un kronšteins, piedziņas gala slēdža atdures
- montāžas rokasgrāmata
Izdevīgi komplekti, kuros ietilpst piedziņa NICE Robus RB1000:

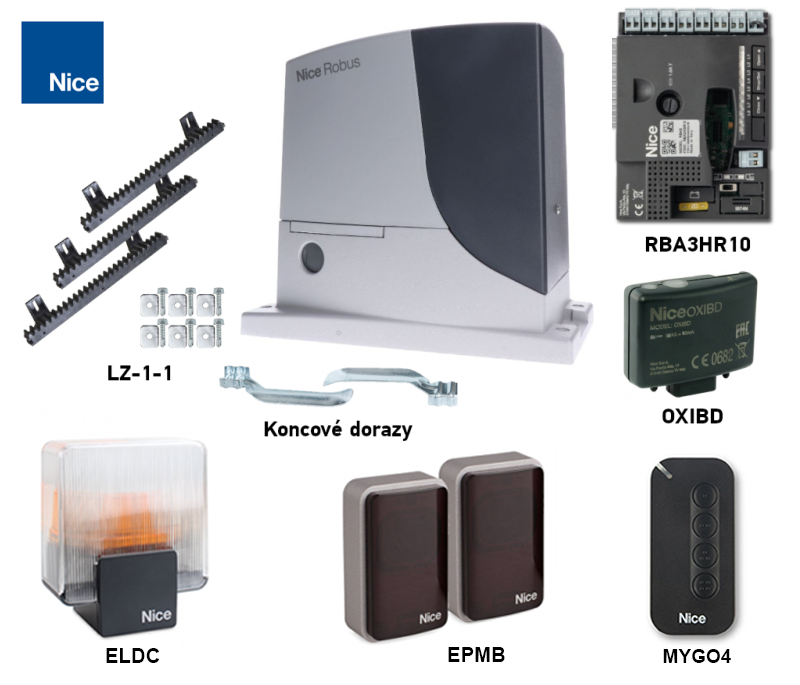

| Piedziņas komplekts ar piederumiem » | Piedziņas komplekts ar piederumiem un zobstieni » |
|---|---|
|
Robus piedziņa vārtiem līdz 1000 kg, tālvadības pults, fotoelementi, bākuguns, atslēgas slēdzis. |
ROBUS piedziņa vārtiem līdz 1000 kg, zobstienis, tālvadības pults, fotoelementi, bākuguns, atslēgas slēdzis. |
Piedziņa ir kompakta, droša un praktiska, ideāli piemērota gan privātai, gan komerciālai lietošanai. Triecienizturīgs korpuss, korpuss izgatavots no alumīnija sakausējuma ar epoksīda pārklājumu.
Piedziņa ir piemērota bīdāmo vārtu automatizācijai, ja to svars nepārsniedz 1000 kg un vārtu vērtnes garums ir līdz 12 m. Šīs vērtības atbilst ražotāja noteiktajiem apstākļiem, piemēram, laikapstākļiem, temperatūras svārstībām, vārtu stingrībai un, galvenokārt, to vieglai kustībai. To ne vienmēr izdodas panākt vai arī to nav iespējams ietekmēt, tāpēc iesakām NICE Robus RB1000 piedziņu optimāli izmantot vārtiem, kuru parametri nepārsniedz 80% no šīm vērtībām. Skatiet nodaļu Piedziņas izvēle lai iegūtu sīkāku informāciju.
Lietotājam ļoti ērta tehnoloģija BlueBUS ļauj darbināt un vadīt līdz 7 pārus fotoelementu ar divdzīslu kabeli.
Temperatūras sensors regulē piedziņas vilkšanas spēku atkarībā no klimatiskajiem apstākļiem. Piedziņai ir arī termiskais drošinātājs.
Regulējams ātrums,, spēks un pauzes laiks piedziņas automātiskajai aizvēršanai un daudzas citas funkcijas; skatiet Programmēšana.
Diagnostika ar brīdinājuma bākuguns.
Zobrats 4. modulis ir saderīgs ar zobstieni mūsu piedāvājumā.
Robus 1000 piedziņas funkcija "Pakārtotais bloks" nodrošina divu motoru automātisku sinhronizēšanu. Tas nozīmē, ka iespējams automatizēt divus bīdāmos vārtus, kas pārvietojas viens otram pretī.
Piedziņa NICE Robus RB1000 ir elektromehāniska piedziņa, kas piemērota Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE Robus RB1000 piedziņu saderīgi piederumi
Papildus iesakām iegādāties piedziņai saderīgus papildpiederumus vai izvēlēties kādu jau nokomplektētu izdevīgu komplektu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Signalizē par vārtu kustību, mirgojot — noderīga izbrauktuvēs ar sliktu pārredzamību. Ietver arī antenu — tālvadības pults darbības rādiuss ir lielāks. |
Vai arī visas bākugunis ar 12V-24V barošanu no citiem ražotājiem. |
| Fotoelementi | Aizverot vārtus, tie nosaka šķērsli un aptur kustību — vārti neuzbrauks automašīnai vai cilvēkam. | |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs |
Vārtu tālvadībai. |
|
| Antena |
Lielākam tālvadības pults darbības rādiusam. |
|
| Tastatūra |
Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram dot pulti vai atvērt vārtus katru reizi. |
|
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli savienots ar piedziņu jebkurā jums ērtā vietā. |
|
| Karšu lasītāji |
Piedziņas vadība, pieliekot karti vai piekariņu pie karšu lasītāja. |
|
| Zobstienis |
Nepieciešams pašas piedziņas automatizācijai.
|
|
| Rezerves barošanas avots | Elektroenerģijas padeves pārtraukuma laikā nodrošina vārtu darbību. |
Lejupielādējamas rokasgrāmatas un dokumenti
NICE Robus RB1000 īsumā
NICE Robus ir saime neatgriezenisku elektromehānisku reduktoru bīdāmo vārtu piedziņām. Tās tiek piegādātas ar iebūvētu (bet noņemamu) NICE RBA3R10 vadības bloku ar SM savienotāju ārējiem uztvērēji radio signāla NICE SMXI, vai arī NICE OXI. Ārējo ierīču elektriskie pieslēgumi (fotoelementi, brīdinājuma signāluguns, u. c.) bīdāmo vārtu piedziņu saimē NICE Robus bīdāmo vārtu piedziņām tika vienkāršoti, izmantojot tehnoloģiju BlueBUS, kas ļauj vairākas ierīces pieslēgt vienam kopīgam savienotājam, izmantojot tikai vienu divdzīslu kabeli, kuram pat nav jāievēro polaritāte. Automātiskā vadība ir atkarīga no elektroenerģijas padeves, taču, protams, strāvas padeves pārtraukuma gadījumā reduktora motoru var atbloķēt ar īpašu atbloķēšanas atslēgu un vārtus darbināt manuāli. Tāpat iespējams papildus iegādāties NICE PS124 rezerves akumulatoru, kas ļauj darbināt vārtu piedziņu arī elektroenerģijas padeves pārtraukuma laikā.
Piedziņas izvēle — vai piedziņa NICE Robus RB1000 ir piemērota maniem vārtiem?
Katram vārtu vērtņu pārim ir savs izmērs (un līdz ar to arī svira) un svars (un līdz ar to arī sviras radītais gravitācijas spēks) un katrai piedziņai ir savi ierobežojumi. Piedziņa NICE Robus RB1000 ir piemērota šāda garuma un svara vārtu vērtnēm:
|
Ciklu skaits stundā Secīgu ciklu skaits |
Vērtnes svars | |||||||
| Līdz 200 kg | 200- -400 kg |
400- -500 kg |
500- -600 kg |
600- -800kg |
800- -900kg |
900- -1000kg |
||
|---|---|---|---|---|---|---|---|---|
|
V
e |
Līdz 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4–6 m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6–8 m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8–10 m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10–12 m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
Principā vērtnes garums nosaka maksimālo ciklu skaitu stundā, kā arī maksimālo secīgo ciklu skaitu, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks vērtnes svars šo ciklu skaitu samazina arī procentuāli, jo piedziņa tiek pakļauta lielākai slodzei, un nosaka arī maksimālo pieļaujamo ātrumu pie attiecīgās slodzes. Piedziņa ir aprīkota ar ierīci (termisko aizsardzību), kas mēra gan motora, gan apkārtējās vides temperatūru un atbilstoši samazina iespējamo ciklu skaitu.
NICE Robus RB1000 piedziņas ierobežojumi
Norādītās vērtības ir NICE ražotāja ieteiktās vērtības. Pamatojoties uz mūsu pieredzi, iesakām atstāt piedziņai rezervi aptuveni 80% no norādītajām vērtībām:
| Maksimāli | Iesakām | |
|---|---|---|
| Vērtnes garums | 12 m | 9,5 m |
| Vērtnes svars | 1000 kg | 800 kg |
Piedziņas maksimāla noslogošana tomēr saīsina tās kalpošanas laiku — skatiet aptuveno piedziņas kalpošanas laika aprēķinu atkarībā no slodzes faktoriem:
NICE Robus RB1000 piedziņas kalpošanas laiks
Šajā tabulā saskaitiet vērtnes svara un garuma slodzes indeksus un pieskaitiet citu ietekmējošo faktoru indeksus, ja tādi ir. Pēc tam grafikā nosakiet piedziņas kalpošanas laiku, kas izteikts ciklu skaitā.
Piemērs: Man ir vārti ar 4,5 m caurbrauktuves platumu un konstrukcijas svaru kopā ar pildījumu līdz 200 kg (standarta vārti). Aprēķinu vērtnes garuma indeksu — aptuveni 15 + vārtu svara indekss 10 + drošības labad pievienoju zemākas temperatūras indeksu 10, jo pie mums ziemas ir bargākas, tāpēc kopējais indekss ir 35. Grafikā redzu, ka piedziņas kalpošanas laiks ir aptuveni 120 000 ciklu. Ja dienā tiek veikti 10 manevri, tas atbilst aptuveni 32 gadu kalpošanas laikam.
| Visas automatizācijas īpašības | Indekss | Kalpošanas laika grafiks |
|---|---|---|
| Vērtnes svars |
Ieteicamā maksimālā kopējā vērtība ir līdz 75%. (t. i. 40 000 ciklu, kas, darbojoties parastā režīmā 10 ciklus dienā, ir 10 gadi)
|
|
| Līdz 200 kg | 5 | |
| 200–400 kg | 10 | |
| 400–600 kg | 20 | |
| 600–700 kg | 30 | |
| 700–800 kg | 40 | |
| 800–900 kg | 50 | |
| 900–1000 kg | 60 | |
| Vārtu vērtnes garums | ||
| Līdz 4 m | 5 | |
| 4–6 m | 10 | |
| 6–8 m | 20 | |
| 8–10 m | 35 | |
| 10–12 m | 50 | |
| Citi faktori (ja to rašanās iespējamība pārsniedz 10%) | ||
| Vides temperatūra virs 40°C vai zem 0°C, vai mitrums virs 80% | 10 | |
| Putekļaina vide | 15 | |
| Sāļa vide | 20 | |
| Fotoceliņu aktivizēšana | 10 | |
| STOP ieejas aktivizēšana | 20 | |
| Ātrums lielāks par “L4 — ātrs” | 15 | |
| Aktivizēta pīķa funkcija | 20 | |
NICE Robus RB1000 piedziņas uzstādīšana
Uzstādīšanas veids piedziņai ir paredzēts sliedes bīdāmiem vārtiem un pašnesošiem bīdāmiem vārtiem atšķiras. Sliedes bīdāmiem vārtiem parasti piedziņu uzstāda zemes līmenī, bet pašnesošiem vārtiem ir nepieciešams piedziņas pacelt augstāk, piemēram, izmantojot vītņstieņus (vītņstienis Ø8), paštaisītu kronšteinu, iebetonējot balstu utt. Izšķirošais faktors ir zobrata līstes augstums, lai tā optimāli saķertos ar piedziņas zobratu, skatiet Zobrata līste un tās atdure.
Kabeļu instalācija
Tipiska (papildu) piedziņas un piederumu pieslēguma shēma izskatās šādi:
Piederumu saraksts
|
|
Kabeļu saraksts
| Pielietojums | Tips | Maks. garums |
|---|---|---|
| A. Barošana | 3×1,5mm2 | 30m, ja garums ir lielāks — 3×2,5mm2 + zemējums |
| B. Signāllampa ar antenu |
2×0,5mm2 |
20m 20m (ieteicamais garums — mazāk par 5m) |
| C. Fotoceliņi | 2×0,5mm2 | 30m, virs 30m — 2×1mm2 |
| D. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| E. Stacionārās drošības malas | 2×0,5mm2 | 30m |
| F. Kustīgās drošības malas | 2×0,5mm2 | 30m |
Montāža
Skatiet "Kādā augstumā uzstādīt piedziņu".
Zobstienis un tā gala atduri
Vārtu kustības princips ir piedziņas zobrata rotācijas momenta pārvēršana lineārā kustībā, izmantojot zobratu pārvadu uz piedziņas zobstienī. Visbiežāk izmanto divu veidu zobstieņus:
 |
Neilona zobstienis (var būt arī ar tērauda pastiprinājumu) — piestiprina pie vārtiem ar pašvītņojošām skrūvēm caur montāžas cilpām. Ideāli piemērots salīdzinoši viegliem un īsiem vārtiem. Tērauda zobrata un neilona zobstieņa berzes dēļ vārti kustas klusi. |
 |
Tērauda zobstienis — piestiprina pie vārtiem, piemetinot vītņotas skavas, kurās pēc tam ieskrūvē zobstieni. Izmanto garākiem un smagākiem vārtiem. Tērauda zobrata berzes dēļ pret tērauda zobstieni kustība ir nedaudz skaļāka. |
Svarīgi, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņa NICE Robus RB1000 ir zoba modulis 4.
Atverot un aizverot vārtus, piedziņa nosaka gala stāvokli, izmantojot gala atdures, kas tiek uzstādītas uz zobstieņa:
| 1. Nolīmeņojiet piedziņu, izmantojot četrus regulēšanas punktus | 2. Vārtiem un piedziņai jābūt līmenī | 3. Atstājiet aptuveni 1–2 mm atstarpi starp zobstieni un piedziņas zobratu, lai vārtu svars netiktu pārnests uz piedziņu. |
 |
 |
 |
| 4. Pievelciet piedziņas stiprinājumus, lai piedziņa nekustētos, kad tā sāk darboties | 5. Novietojiet vārtus atvērtā/aizvērtā stāvoklī un uzstādiet gala atdures tā, lai gala stāvoklī tās aktivizētu piedziņas slēdzi. | |
 |
 |
NICE Robus RB1000 piedziņas pieslēgšana
Pirms piedziņas vai tās papildierīču pieslēgšanas, atvienošanas vai savienojumu maiņas noteikti atslēdziet elektroapgādi — izslēdziet automātslēdzi, izņemiet barošanas drošinātāju, vai atvienojiet rezerves akumulatoru.
...pie elektrotīkla
 |
Lai piedziņa darbotos, pietiek pieslēgt piedziņai elektroapgādi.
Pieslēgšana ir vienkārša:
|
...papildierīces
NICE RBA3R10 vadības bloks piedziņas NICE Robus RB1000 nodrošina šādas ieejas un izejas papildierīču pievienošanai:
| Ieeja/izeja | Apraksts |
|---|---|
| Izeja līdz diviem 12 V signāllukturiem NICE LUCYB (vai NICE MLBT) ar vienu 12 V, 21 W spuldzi | |
| S.C.A. (indikators) |
Indikatora izeja (24 V, 4 W). Tā darbību var iestatīt, programmējot II līmeņa parametru L4, skatiet II līmeņa programmēšana, L4 — indikatora izeja. |
| Ieeja saderīgu ierīču paralēlai pieslēgšanai, izmantojot tehnoloģiju BlueBUS ar divdzīslu kabeli, pa kuru tiek padota gan elektroenerģija, gan pārraidīts sakaru signāls. | |
| STOP (apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
| Ieeja ierīcēm, kas pakāpeniski vada vārtu kustību (skatīt Vārtu kustības pakāpeniska vadība). Var pievienot normāli atvērtas ierīces (NO). | |
| OPEN (Atvērt) |
Ieeja ierīcēm, kas vada vārtu atvēršanu (skatīt Vārtu atvēršana). Var pievienot normāli atvērtas ierīces (NO). |
| CLOSE (Aizvērt) |
Ieeja ierīcēm, kas vada vārtu aizvēršanu (skatīt Vārtu aizvēršana). Var pievienot normāli atvērtas ierīces (NO). |
| AERIAL (Antena) |
radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī iespējams uzstādīt atsevišķu ārējo antenu NICE ABFKIT. |
Piedziņas drošinātāji
|

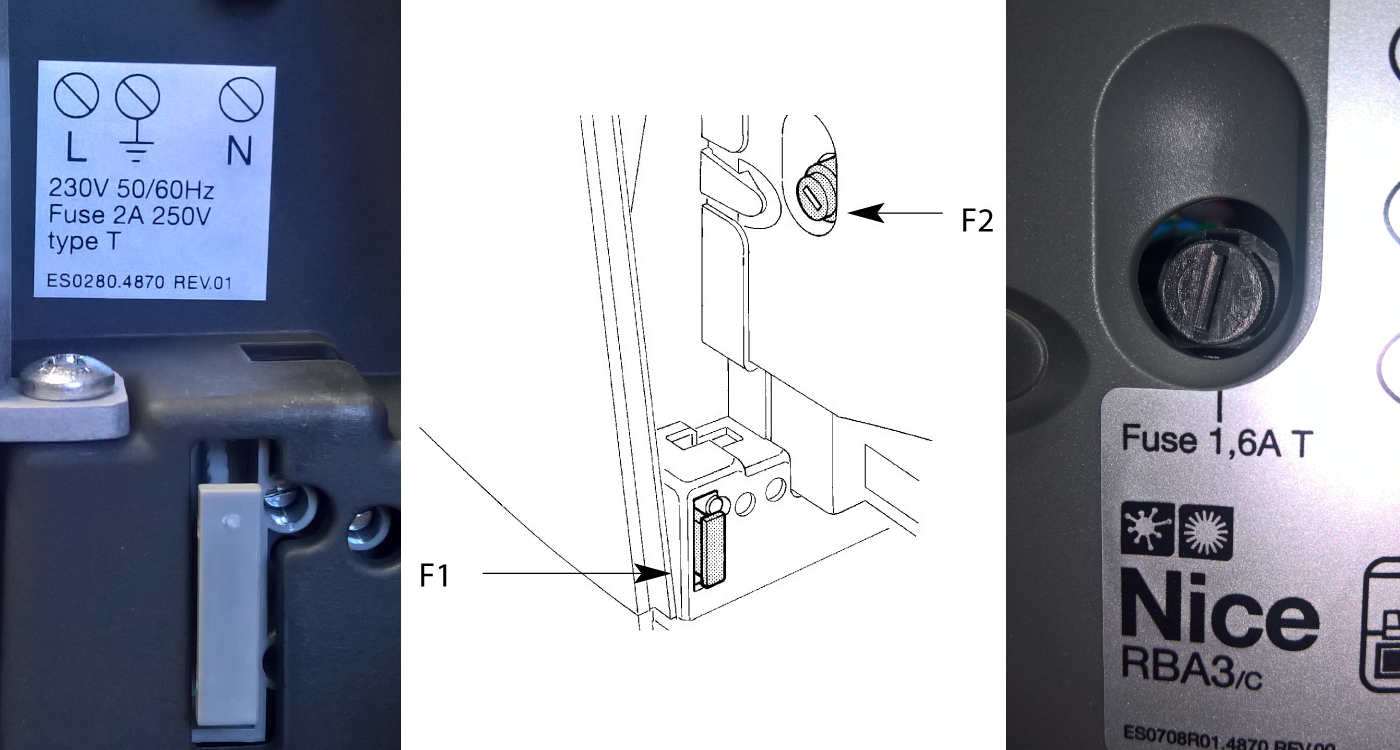

Piedziņā atrodas divi drošinātāji:
|
||||||||||||
Standarta pieslēguma shēma:
Piedziņas fotoelementi
Lietotājam ļoti ērti lietojamā BlueBUS tehnoloģija ļauj barot un vadīt līdz pat 7 fotoelementu pārus ar divdzīslu kabeli.
Vairāku fotoelementu pāru pieslēgšana NICE EPMB datu tīklam NICE BlueBUS
Novietojiet fotoelementus ap vārtiem vai vārtu vērtnēm atbilstoši paraugsituācijām pilnīgai pieslēgšanai un iestatiet džemperus atbilstoši džemperu tabulai fotoelementu NICE EPMB vārtu piedziņā. Lai novērstu traucējumus starp blakus novietotiem pāriem, atbilstoši šīm paraugsituācijām, jāievēro raidītāju TX un uztvērēju RX. Pievienojiet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvēršanas ierīces (skatīt FA1 un FA2 paraugsituācijās), t. i., kad ar transportlīdzekli iebraucat starp to optiskajām asīm, lai atvērtu vārtus, jāpārtrauc savienojums A gan raidītājā TX gan uztvērējā RX, skatīt attēlu:
Fotoelementu pieslēguma paraugsituācija
NICE fotoelementu džemperu tabula EPMB vārtu piedziņā
 |
Vairāku fotoelementu pāru pieslēgšana sistēmai BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas, un katram pievienotajam pārim jābūt unikālai džemperu kombinācijai. Jānodrošina, lai vienā BlueBUS datu tīklā nebūtu divu pāru ar vienādu kombināciju. Viena fotoelementu pāra raidītājam TX un uztvērējam RX džemperis jāiestata vienādā pozīcijā. Ja džempera tipam izmanto tikai vienu džemperi vai neizmanto nevienu, vienmēr saglabājiet atlikušos džemperus turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Džemperis, izmantojot džemperu kombināciju |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ nepieciešams nomainīt fotoelementu, pietiek tajā iestatīt tādu pašu savienotāju kā sākotnējam, un nav jāveic ierīču apguves procedūra.
Piedziņas radio signāla uztvērējs
 |
NICE Robus RB1000 piedziņa tiek piegādāta ar NICE RBA3R10 vadības bloku, kurā ir SM savienotājs ārējā radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu pārraidītās komandas no tālvadības pultīm, tāpēc tas ir nepieciešams priekšnoteikums bīdāmo vārtu tālvadībai ar tālvadības pulti. |
Vārtu kustības virziena izvēle
Bīdāmo vārtu kustības virziens jāizvēlas, ņemot vērā piedziņas novietojumu piedziņas attiecībā pret bīdāmo vārtu vērtni. Skatieties uz vārtiem no tās puses, kur atrodas piedziņa.
 |
 |
| Ja vārti atveras pa kreisi, pārslēdziet slēdzi pa kreisi. | Ja vārti atveras pa labi, pārslēdziet slēdzi pa labi. |
Slēdzis atrodas RBA3R10 vadības bloka vidū, labajā pusē.
Piedziņai pievienoto ierīču apguve
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču apguves procedūra. Piedziņa pati informēs par šīs darbības nepieciešamību, mirgojot LED indikatoriem L1 un L2.
 |
|
Vārtu vērtnes garuma noteikšana
Lai vārti darbotos pareizi (īpaši paātrinājuma un palēninājuma ceļa, kā arī daļējas atvēršanas aprēķināšanai), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvietos vārtus no viena atdura līdz otram un ar slēdža palīdzību noteiks vārtu garumu.
 |
|
Piedziņas programmēšana
Robus piedziņā iespējams ieprogrammēt vairākas funkcijas, tostarp ieslēgt vai izslēgt funkciju I līmeņa programmēšana., vai iestatot noklusējuma parametru II līmeņa programmēšana.
Vadības bloks RBA3R10 ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Lietojums |
|---|---|---|
| Atvērt | Ar šo pogu piedziņai var dot vārtu atvēršanas komandu. Programmēšanas laikā to izmanto arī, lai pārvietotu programmējamā parametra vērtību uz augšu. | |
| Apturēt/Iestatīt | Ar šo pogu piedziņai var dot vārtu apturēšanas komandu. Nospiediet un turiet pogu 5 sekundes, lai atvērtu I līmeņa programmēšanu. Nospiediet un turiet vēlreiz, lai atvērtu II līmeņa programmēšanu. pašreizējam LED indikatoram. | |
| Aizvērt | Ar šo pogu piedziņai var dot vārtu aizvēršanas komandu. Programmēšanas laikā to izmanto arī, lai pārvietotu programmējamā parametra vērtību uz leju. |
I līmeņa programmēšana.
I līmenī programmējot ieslēdz/izslēdz attiecīgo funkciju. Ja kāda funkcija ir ieslēgta, attiecīgais LED indikators uz vadības bloka deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
Lai atvērtu I līmeņa programmēšanu, turiet nospiestu pogu “Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot LED indikators L1. Pēc tam ar pogām “Open” un “Close” pārvietojiet pašreizējo LED indikatoru uz augšu vai uz leju. Katras darbības veikšanai atvēlētas 10 sekundes; pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators atrodas virs tās funkcijas LED indikatora, kuru vēlaties ieslēgt/izslēgt, nospiediet pogu “Stop/Set” vienu reizi, lai paātrinātu mirgošanu (funkcija ieslēgta) vai palēninātu to (funkcija izslēgta), un pēc tam neko nedariet, lai piedziņa pēc 10 sekundēm izietu no programmēšanas režīma. Ja viss noritēja pareizi, attiecīgais ieslēgtās funkcijas LED indikators paliks iedegts.
Programmējamo funkciju saraksts:
| LED indikators | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana | Pēc noteikta laika (kas tiek iestatīts sadaļā “II līmeņa programmēšana – pauzes ilgums”) pēc vārtu atvēršanas tie automātiski sāk aizvērties. Ja funkcija ir izslēgta, vārtus varēs vadīt tikai ar komandu no vārtiem paredzētās tālvadības pults u. c. |
| L2 | Aizvēršana pēc fotostaru pārtraukšanas |
Šī funkcija ļauj vārtus atstāt atvērtus tikai tik ilgi, cik nepieciešams transportlīdzekļa caurbraukšanai. Kad fotostaru kūlis tiek atbrīvots (transportlīdzeklis ir izbraucis cauri), vārti pēc 5 sekundēm automātiski sāk aizvērties. Šai funkcijai ir divi darbības režīmi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekšējo funkciju). Automātiskā aizvēršana ieslēgta – pēc fotostaru kūļa atbrīvošanas vārti apstājas, un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var neatvērties pilnībā. |
| L3 | Vienmēr aizvērt | Pēc strāvas padeves pārtraukuma vārti vai nu paliek iepriekšējā stāvoklī (ja šī funkcija ir izslēgta), vai arī aizveras (ja funkcija ir ieslēgta). |
| L4 | Gaidstāves režīms | Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Īpaši piemērota lietošanai, darbinot no akumulatora, piemēram, NICE PS124). Ja funkcija ir aktīva, vadības bloks minūti pēc pēdējās vārtu kustības izslēdz BlueBUS ieeju (un līdz ar to visas tai pievienotās ierīces), kā arī visus LED indikatorus, izņemot BlueBUS LED indikatoru, kas lēni mirgos. Šādā stāvoklī, saņemot komandu, vadības bloks vispirms restartējas un tikai pēc tam izpilda attiecīgo komandu. |
| L5 | Maksimālā jauda | Izslēdz piedziņas pakāpenisko iedarbināšanu kustības sākumā un uzreiz iedarbina piedziņu ar pilnu jaudu. Piemērota situācijās ar lielu berzi vai tad, ja jāpārvar sniegs un ledus, tāpēc šī funkcija ir īpaši noderīga ziemā. No otras puses, tā samazina piedziņas kalpošanas laiku. |
| L6 | Iepriekšēja brīdināšana ar bākuguni | Pēc signāla saņemšanas vārtu kustībai vispirms bākuguns trīs sekundes brīdina apkārtējos, mirgojot; tikai pēc tam sākas pieprasītā kustība. |
| L7 | Aizvēršanas komanda nozīmē daļēju atvēršanu | Komanda aizvērt vienmēr aktivizē vārtu daļējas atvēršanas kustību. |
| L8 | Pakārtotā iekārta | Šīs funkcijas ieslēgšana ir noderīga, uzstādot divas automātiskas, viena otrai pretī vērstas bīdāmo vārtu sistēmas – viena piedziņa ir galvenā attiecībā pret otru. Pakārtotajai piedziņai ir ieslēgta tieši šī funkcija, un tā tiek sinhronizēta ar galveno piedziņu caur BlueBUS ieeju. Skatiet arī Robus pakārtotās iekārtas režīmā. |
II līmeņa programmēšana.
II līmenī, programmējot, tiek iestatītas vērtības konkrētajām funkcijām (šīs funkcijas atšķiras no I līmeņa.).
Aizmirstiet par I līmeņa programmēšanu. II līmeņa programmēšanu var sākt, turot nospiestu pogu "Stop/Set" aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām "Open" un "Close" pārvietojiet aktīvo LED attiecīgi uz augšu vai uz leju. Katrai darbībai ir atvēlētas 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošā LED atrodas virs tās funkcijas LED, kuras parametru vēlaties iestatīt, nospiediet un turiet pogu "Stop/Set", lai atvērtu konkrētās LED iestatījumus. LED, kas paliek degam (joprojām turiet nospiestu "Stop/Set"), norāda pašreizējo parametra vērtību. Šo vērtību var mainīt attiecīgi uz augšu vai uz leju, izmantojot pogas "Open" vai "Close" (joprojām turot nospiestu pogu "Stop/Set"), pēc tam atlaidiet pogu "Stop/Set" un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Lai pārliecinātos, ka viss noritējis pareizi, atkārtojiet šo procedūru, taču nemainiet parametra vērtību.
Programmējamo funkciju saraksts:
|
Ieejas LED — Nosaukums |
Iestatījuma LED — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja vērtība “Automātiskā aizvēršana” I līmeņa programmēšanā ir |
L1 — 5 sekundes L2 — 15 sekundes L3 — 30 sekundes L4 — 45 sekundes L5 — 60 sekundes L6 — 80 sekundes L7 — 120 sekundes L8 — 180 sekundes |
|
Iestata vārtu kustības secību, kas tiek aktivizēta, atkārtoti nospiežot, piemēram, vārtu tālvadības pults pogu vai izmantojot STEP-BY-STEP ieeja (saukta arī par P.P., vai pakāpenisko vadību). |
L1 — Atvērt/Stop/Aizvērt/Stop L2 — Atvērt/Stop/Aizvērt/Atvērt L3 — Atvērt/Aizvērt/Atvērt/Aizvērt L4 — Kopīpašuma režīms L5 — Kopīpašuma režīms pēc divām Stop komandām L6 — Divu soļu vadība, daļēja atvēršana L7 — Vadība ar turētu pogu L8 — Pusautomātiska atvēršana, aizvēršana ar turētu pogu |
|
Iestata vārtu kustības ātrumu normālas darbības laikā (nevis vārtu kustības sākumā un beigās). |
L1 — Ļoti lēns (30%) L2 — Lēns (45%) L3 — Vidējs (55%) L4 — Ātrs (70%) L5 — Ļoti ātrs (85%) L6 — Īpaši ātrs (100%) L7 — Atveras “ātri”, aizveras “lēni” L8 — Atveras “īpaši ātri”, aizveras “ātri” |
|
Iestata, kad uz S.C.A. izeju jāpadod signāls (24 V, no −30% līdz +50%, maksimālā jauda 4 W) |
L1 — Vārti atveras L2 — Vārti aizvērti L3 — Vārti atvērti L4 — Otrā radio izeja L5 — Trešā radio izeja L6 — Ceturtā radio izeja L7 — Apkope L8 — Elektriskā slēdzene |
|
Tas ļauj motora spēka kontroles sistēmai noteikt vārtu svaru. Šī sistēma arī ņem vērā apkārtējās vides temperatūru un automātiski pielāgo motora spēku, piemēram, palielinot to ļoti zemā temperatūrā. |
L1 — Īpaši viegli vārti L2 — Ļoti viegli vārti L3 — Viegli vārti L4 — Vidēji smagi vārti L5 — Nedaudz smagi vārti L6 — Smagi vārti L7 — Ļoti smagi vārti L8 — Īpaši smagi vārti |
|
Iestata vārtu kustības attālumu daļējas atvēršanas laikā. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Iestata vārtu manevru skaitu, pēc kura piedziņa signalizēs, ka jāveic apkope. |
L1 — Automātiski (piedziņa aprēķina pati, ņemot vērā manevru sarežģītību) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atskaņo līdz pat 8 pēdējo kļūdu veidu paziņojumus. |
L1 — 1. manevra rezultāts L2 — 2. manevra rezultāts L3 — 3. manevra rezultāts L4 — 4. manevra rezultāts L5 — 5. manevra rezultāts L6 — 6. manevra rezultāts L7 — 7. manevra rezultāts L8 — 8. manevra rezultāts |
Divu pretēji vērstu bīdāmo vārtu automatizācija, izmantojot divas NICE Robus RB1000 piedziņas
Ja nepieciešams automatizēt divus bīdāmos vārtus kas vērsti viens pret otru, piedziņas Robus var savienot pakārtotās vienības režīmā. Darbības princips ir šāds: viena piedziņa ir galvenā un dod komandas otrai, pakārtotajai.. Visas Robus piedziņas rūpnīcā ir iestatītas kā galvenās, tāpēc šis parametrs jāiestata pakārtotajai piedziņai I līmeņa programmēšanā izmantojot funkciju L8 — pakārtotā vienība.
Galvenās un pakārtotās vienības savienojuma ierobežojumi
- Pakārtotās vienības darbinātos vārtus nav iespējams atvērt citādi kā vien pilnībā (nav iespējama daļēja atvēršana).
- Visas ierīces (fotoelementi, uztvērējs, u. c.) jāpievieno galvenajai vienībai. Pakārtotajai vienībai drīkst pievienot tikai: brīdinājuma bākugunis, S.C.A. izejas indikators, ierīces pie STOP ieejas un P.P. (saukta arī par STEP-BY-STEP, vai Pakāpeniskā vadība), OPEN ieejas un CLOSE tiek ignorētas.
- Ja vēlaties izmantot rezerves akumulatoru (NICE PS124), katrai piedziņai nepieciešams savs akumulators.
- Visas pakārtotajā vienībā ieprogrammētās funkcijas tiek ignorētas, izņemot tās, kas ieprogrammētas:
| I līmeņa programmēšanā. | II līmeņa programmēšanā. |
|---|---|
| L4 — Gaidstāves režīms | L3 — Motora ātrums |
| L5 — Maksimālais spēks | L4 — Izejas indikators |
| L8 — Pakārtotā vienība | L5 — Motora spēks |
| L8 — Kļūdu arhīvs |
Divu Robus piedziņu uzstādīšanas procedūra pakārtotās vienības režīmā
1. Uzstādiet vārtus un piedziņas un iestatiet atvēršanas virzienus saskaņā ar:
2. Savienojiet piedziņas atbilstoši shēmai (jāievēro polaritāte BlueBUS savienojuma starp piedziņām):
3. Pievadiet elektrobarošanu abām piedziņām
4. Pakārtotajai vienībai II līmeņa programmēšanā iestatiet parametru L8 — Pakārtotā vienība
5. Veiciet pievienoto ierīču atpazīšanas procedūru pakārtotajā vienībā
6. Veiciet pievienoto ierīču novērtēšanas fāzi galvenajā vadības blokā
7. Veiciet vērtnes garuma novērtēšanas fāzi galvenajā vadības blokā
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai nepieciešams pievienot papildu ierīces, kurām vajadzīga ārēja barošana (piemēram, signālapgaismojumu, atslēgas slēdzi, magnētiskās kartes u. c.), pievienojiet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 100mA. |
Piedziņas īpašās funkcijas
Vārti pastāvīgi atvērti
Ja komanda uz STEP-BY-STEP ieeju (saukta arī par P.P. vai pakāpenisko vadību) ilgst vairāk nekā 2 sekundes, vadības bloks turēs vārtus atvērtus, kamēr komanda būs aktīva. Šī funkcija ir īpaši noderīga, ja to izmanto kopā ar taimeri.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, fotostaru kūlī fotoelementu nonāk nenovēršams šķērslis un drošības apsvērumu dēļ vārti atsakās kustēties, var aktivizēt režīmu “Operatora klātbūtnē” — vai nu pastāvīgi, izmantojot II līmeņa programmēšanu. iestatījumā L2 — pakāpeniskās vadības veids iestatot vērtību L7 — operatora klātbūtnē, vai īslaicīgi:
- Dodiet vārtiem komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja rodas problēma, vārti nekustēsies, un bākuguns visticamāk, signalizēs par kļūdu.
- Tāpēc 3 sekunžu laikā pēc iepriekšējās komandas došanas dodiet komandu vēlreiz un turiet to nospiestu.
- Kamēr turēsiet komandu, vārti kustēsies; atlaižot pogu, tie apstāsies.
Apkopes paziņojums
Sadaļā II līmeņa programmēšanā punktā L7 — apkopes atgādinājums iestata ciklu skaitu, pēc kura piedziņai jāsignalizē par nepieciešamību veikt apkopi (pārbaudi). Piedziņa par to signalizē ar bākuguni (vai ar S.C.A. izeju, ja tā iestatīta II līmeņa programmēšanā punktā L4 — izejas indikators līmenis L7 — apkope) šādi:
| Ciklu skaits | Signalizācija ar bākuguni | Signalizācija ar S.C.A. izejas indikatoru |
|---|---|---|
| mazāk nekā 80% no limita | Normāla darbība, mirgo ar pussekundes intervālu. | Iedegas uz 2 sekundēm pēc atvēršanas sākuma. |
| 80–100% no limita | Iedegas uz 2s pēc manevra sākuma, pēc tam turpina darboties normāli. | Manevra laikā mirgo. |
| vairāk nekā 100% no limita | Iedegas uz 2s pēc manevra sākuma, pēc tam turpina darboties normāli un iedegas uz 2s pēc manevra beigām. | Nepārtraukti mirgo. |
Informāciju par apkopes paziņojuma atiestatīšanu un pašreizējā manevru skaita pārbaudi attiecībā pret limitu skatiet rokasgrāmatas 7.4.3. nodaļā.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai radušās citas problēmas, droši sazinieties ar mūsu tehniskā atbalsta dienestu par NICE piedziņām.
Atkarībā no problēmas veida
Uzstādīšanas laikā (vai piedziņas kļūmes gadījumā) var rasties kāda no tālāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un pults LED indikators neiedegas. |
Pārbaudiet, vai baterijas piedziņas tālvadības pultī ir darba kārtībā; ja ne, nomainiet tās. Norādījumus skatiet attiecīgās tālvadības pults rokasgrāmatā. |
|
Vārti nereaģē uz tālvadības pults komandu, taču pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir pareizi saglabāta uztvērēja atmiņā vai mēģiniet tālvadības pulti saglabāt atmiņā vēlreiz. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai tiek pievadīts 230V spriegums. Ja jā, pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Vārti nekustas, un bākuguns nemirgo. |
Pārbaudiet, vai piedziņa vispār reģistrē komandu. Ja komanda tiek nosūtīta ar tālvadības pulti, vajadzētu BlueBUS LED indikatoram divreiz ātri nomirgot. Ja komandu nosūta cita ierīce, izmantojot STEP-BY-STEP ieeju (P.P.), jāiedegas attiecīgajai STEP-BY-STEP LED diodei. |
|
Vārti nekustas, un bākuguns nomirgo vairākas reizes. |
Saskaitiet mirgojumus un skatiet sadaļu Diagnostika, izmantojot bākuguns mirgošanu. |
|
Vārti sāk kustēties, bet uzreiz apstājas un sāk kustību pretējā virzienā. |
Ieprogrammētais motora spēks jūsu vārtiem, visticamāk, ir pārāk mazs. Pārbaudiet, vai vārtu kustībai netraucē šķēršļi, un, ja nepieciešams, palieliniet piedziņas spēku vai ieslēdziet funkciju Spēka impulss. |
|
Vārti sāk kustēties, bet signāllampa nedarbojas. |
Pārbaudiet, vai ir spriegums pie FLASH izejas vārtiem darbojoties (sprieguma lielums nav svarīgs, aptuveni 10–30 Vdc). Ja izejā ir spriegums, problēma, visticamāk, ir signāllampā, pamēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
|
Vārti sāk kustēties, bet S.C.A. izeja nedarbojas. |
Noskaidrojiet, kāda funkcija ir ieprogrammēta S.C.A. izejai un, ja izejai vajadzētu mirgot, pārbaudiet, vai tajā ir spriegums (aptuveni 24 Vdc). Ja izejā ir spriegums, problēma, visticamāk, ir spuldzē; pamēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, S.C.A. izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
Diagnostika, izmantojot signāllampas mirgošanu
Vārtu kustības laikā signāllampa regulāri mirgo reizi sekundē. Ja rodas problēma, signāllampa par kļūdu paziņo ar divām ātrām mirgošanas sērijām pēc kārtas.
|
Mirgojumu sērija |
Kļūda |
Risinājums |
|---|---|---|
|
1 mirgojums 1 sekundes pauze 1 mirgojums |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai, neatbilst tām, kas tika noteiktas ierīču noteikšanas fāzē.. Atkārtojiet noteikšanas fāzi. Ja tas nepalīdz, mēģiniet vēlreiz; ja arī tad problēma nav novērsta, ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet pretenziju vai salabojiet). |
|
2 mirgojumi 1 sekundes pauze 2 mirgojumi |
Fotoelementa aktivizēšanās |
Aktivizējas fotoelementi, kas ir normāli, ja vārtu aizvēršanas laikā to stars tiek pārtraukts. Ja stars nav pārtraukts, fotoelementi var būt netīri, apžilbināti vai bojāti. |
|
3 mirgojumi 1 sekundes pauze 3 mirgojumi |
Motora spēka ierobežotāja aktivizēšanās
|
Kustības laikā vārtiem tiek konstatēta palielināta berze — iespējams, vārti nav pareizi noregulēti; mēģiniet tos pakustināt ar rokām un noregulēt. Parasti palīdz arī motora spēka palielināšana, kā arī Spēka impulsa funkcijas aktivizēšana. Vēl viena iespējamā problēma ir tad, ja apakšējā atdure atrodas pārāk augstu. |
|
4 mirgojumi 1 sekundes pauze 4 mirgojumi |
STOP ieejas aktivizēšanās
|
Uz STOP ieejuir saņemta komanda, tāpēc, ja šī aktivizēšanās nav bijusi paredzēta, pārbaudiet tai pievienotās ierīces. |
|
5 mirgojumi 1 sekundes pauze 5 mirgojumi |
Vadības bloka iekšēja kļūda |
Uzgaidiet 30 sekundes un mēģiniet vēlreiz. Ja problēma joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
6 mirgojumi 1 sekundes pauze 6 mirgojumi |
Sasniegts stundas manevru limits. |
Uzgaidiet dažas minūtes, līdz ciklu ierobežotāja rādījums nokrītas zem pieļaujamās robežas. |
|
7 mirgojumi 1 sekundes pauze 7 mirgojumi |
Elektronisko shēmu iekšēja kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja problēma joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
8 mirgojumi 1 sekundes pauze 8 mirgojumi |
Pastāvīgi aktīva komanda.
|
Uz piedziņu nepārtraukti tiek nosūtīta komanda — pārbaudiet ierīces, kas pievienotas OPEN ieejai.. Ja ir pievienots taimeris, visticamāk, problēmu rada tas.
|
Diagnostika, izmantojot LED indikatoru mirgošanu
Uz RBA3R10 vadības bloka piedziņai NICE Robus RB1000 ir divas LED indikatoru grupas, no kurām katra ar mirgošanu vai nepārtrauktu gaismu norāda uz vadības bloka normālu darbību vai kļūdu diagnostiku, kā aprakstīts turpmākajās tabulās.
Horizontālie LED indikatori BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikācija |
Stāvoklis |
Risinājums |
|---|---|---|
|
BlueBUS LED indikators |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, un, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku, vajadzības gadījumā arī visas ieejas.. Ja tas nepalīdz, atiestatiet vadības bloku; ja arī pēc tam problēma nav novērsta, visticamāk, vadības bloks būs jānomaina. |
|
Mirgo ar vienas sekundes intervālu |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri mirgojumi |
Mainījies ieeju stāvoklis |
Normāla darbība – mainījies ieejas stāvoklis STEP-BY-STEP, STOP, OPEN, CLOSE, tika aktivizētas fotoelementi, vai piedziņa saņēma komandu no tālvadības pults. |
|
Mirgošanas sērijas, ko atdala vienas sekundes pauze |
Vairāk iespēju |
Mirgojumu skaits sērijā atbilst kļūdu diagnostikai pēc signāllampas. |
|
LED STOP (Apturēt) |
||
|
Nedeg |
STOP ieeja ir aktivizēta |
Pārbaudiet ierīces, kas pievienotas pie STOP ieejas. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
LED STEP-BY-STEP (saukts arī par P.P., pakāpeniska vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
STEP-BY-STEP ieeja ir aktivizēta |
Vadības bloka normāla darbība, ja pie STEP-BY-STEP ieejas. |
|
LED OPEN (Atvērt) |
||
|
Nedeg |
Viss kārtībā |
OPEN ieeja nav aktīva.
|
|
Deg |
OPEN ieeja ir aktivizēta |
Vadības bloka normāla darbība, ja pie OPEN ieejas. |
|
LED CLOSE (Aizvērt) |
||
|
Nedeg |
Viss kārtībā |
CLOSE ieeja nav aktīva.
|
|
Deg |
CLOSE ieeja ir aktivizēta |
Vadības bloka normāla darbība, ja pie CLOSE ieejas. |
Vertikālās LED L1–L8
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt pēc fotoelementu signāla pārtraukuma nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt pēc fotoelementu signāla pārtraukuma ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka gaidstāves režīma funkcija nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka gaidstāves režīma funkcija ir ieslēgta. |
|
Mirgo |
|
|
LED 5 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Sākuma grūdiens nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Sākuma grūdiens ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 6 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 7 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 8 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā ierīce nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā ierīce ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
NICE Robus 1000 rezerves akumulatora uzstādīšana
NICE PS124 rezerves akumulators nav iekļauts standarta komplektācijā piedziņai, taču to var pasūtīt papildus. Elektrības padeves pārtraukuma gadījumā tas nodrošina vārtu piedziņas barošanu. Akumulators tiek nepārtraukti uzlādēts no elektrotīkla.
| 1. Izņemiet akumulatora savienotāja plastmasas vāciņu | 2. Pievienojiet akumulatoru savienotājam un novietojiet to blakus vadības blokam |
|---|---|
 |
 |
NICE Robus RB1000 piedziņas manuāla atbloķēšana
 |
Elektrības padeves pārtraukuma gadījumā vārtus nevarēsiet vadīt ar tālvadības pulti. Tāpēc piedziņu var atbloķēt, izmantojot atbloķēšanas atslēgu un vārtus pārvietot manuāli: |
| 1. Pabīdiet atbloķēšanas slēdzenes vāciņu | 2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja virzienā |
|---|---|
 |
 |
| 3. Izvelciet atbloķēšanas sviru | 4. Vārtus var pārvietot manuāli |
 |
|
NICE Robus RB1000 piedziņas tehniskie parametri
| Modelis | NICE Robus RB1000 |
|---|---|
| Tipa apraksts | Elektromehānisks reduktormotors bīdāmo vārtu automātiskai darbināšanai privātīpašumā. Komplektā iekļauts NICE RBA3R10 vadības bloks, bet bez radio uztvērēja. |
| Zobrats | Zobu skaits: 15 Zoba modulis: 4 Solis: 12,6mm Sadalījuma diametrs: 60mm |
| Griezes moments [Spēks] |
27Nm [1000N] — nepieciešams vārtu vērtnes iedarbināšanai |
| Nominālais griezes moments [Nominālais spēks] |
15Nm [500N] — nepieciešams vārtu vērtnes kustības uzturēšanai |
| Ātrums | 0,28 m/s |
| Nominālais ātrums | 0,14 m/s |
| Secīgu ciklu ierobežojums | 150 cikli dienā (vadības bloks ierobežo skaitu, pamatojoties uz ierobežojumiem; skatiet Piedziņas izvēle) |
| Darbības laika ierobežojums | 5 minūtes (vadības bloks ierobežo laiku, pamatojoties uz ierobežojumiem; skatiet Piedziņas izvēle) |
| Kalpošanas ilgums | no 250 000 līdz 20 000 cikliem, atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem |
| Barošana | 230V (+10% -15%) 50/60Hz |
|
Jaudas patēriņš |
450W [2,3A] |
| Izolācijas klase | 1 — nepieciešams zemēt |
| Rezerves barošanas avots | iespēja iegādāties atsevišķi un uzstādīt NICE PS124 rezerves akumulatoru |
| Bākuguns izeja | diviem bākugunis 12 V ar 21 W spuldzi (piem. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izejas indikators (S.C.A.) | vienai 21 V, maks. 4 W spuldzei (izejas spriegums +50 %/−30 %); var vadīt nelielu releju |
| BlueBUS izeja | viena izeja līdz 15 BlueBUS ierīcēm |
| STOP ieeja | normāli atvērtiem, normāli aizvērtiem un ierīcēm ar pastāvīgu 8,2 kΩ pretestību |
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | normāli atvērta (savienošana izraisa komandu “Pakāpeniska vadība") |
| OPEN ieeja | normāli atvērta (savienošana izraisa komandu “Atvērt") |
| CLOSE ieeja | normāli atvērta (savienošana izraisa komandu “Aizvērt") |
| Radio uztvērējs | bez uztvērēja, “SM” savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. |
| Antenas ieeja | 52 Ω koaksiālajam kabelim RG-58 (vai līdzīgam) |
| Programmēšanas funkcijas | 8 ieslēdzamas/izslēdzamas funkcijas (I līmeņa programmēšana) 8 regulējamas funkcijas (II līmeņa programmēšana) |
| Pašmācīšanās funkcijas |
vārtnes garuma noteikšana (paātrinājuma un palēninājuma attālumu aprēķināšana, daļējas atvēršanas punkta aprēķināšana) |
| Darba temperatūra | −20 °C līdz +50 °C |
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē |
| Aizsardzības klase | IP44 |
| Izmēri | 210×330×303 (p×g×a) |
| Svars | 13 kg |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
