NICE ROBUS RBS600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
JAUNA| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
461,07 € ar PVN
| Svars |
|---|
| 11 kg |
Produkta apraksts NICE ROBUS RBS600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
Piedziņa NICE Robus RBS600 ir paredzēta bīdāmajiem vārtiem ar svaru līdz 600 kg un caurbrauktuves platumu līdz 8 m. Tai ir induktīvais gala slēdzis. Piedziņa ir pašbloķējoša. Piedziņa ir kompakta, droša un praktiska, ar triecienizturīgu korpusu, un ideāli piemērota gan privātai, gan komerciālai lietošanai. Detalizēti tehniskie parametri ». Piedziņas programmēšana ». Lejupielādēt rokasgrāmatu ».
Šis produkts — atsevišķa NICE Robus RBS600 bīdāmo vārtu piedziņa (mūsu kods NICE-RBS600-A) — ietver:
- Elektromehāniskā NICE Robus RBS600 piedziņa ar 600 kg kravnesību, maksimālo vārtu vērtnes garumu 8 m, ar iebūvētu (bet noņemamu) MCU1R30 vadības bloku, ar iebūvētu radiosignāla uztvērēju un “SM” savienotāju spraužamajam uztvērējam.
- 2 x atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešama strāvas padeves pārtraukuma gadījumā).
- Piedziņas montāžas komponenti: stiprinājumi, montāžas plāksne un magnētiskie atduri induktīvajam gala slēdzim.
- Montāžas rokasgrāmata
Viena no piedziņas galvenajām priekšrocībām Robus RBS600 ir tās lielais atvēršanas un aizvēršanas ātrums, ko nodrošina progresīva tehnoloģija. Piedziņa ir aprīkota ar šķēršļu noteikšanas funkciju un iespēju pieslēgt fotoelementus, kas nodrošina maksimālu drošību. Tai ir arī temperatūras sensors, kas pielāgo piedziņas vilkmes spēku klimatiskajiem apstākļiem, kā arī aizsardzība ar termisko drošinātāju.
Piedziņas ilgu kalpošanas laiku nodrošina kvalitatīva konstrukcija ar IP44 aizsardzības pakāpi. Robus RBS600 ir saderīga ar Nice zīmola piederumiem. Integrētā sistēma "Eye Check" nodrošina vizuālu atgriezenisko saiti ar LED indikatoru (sarkans/zaļš).
Funkcija “Pakārtotā ierīce” (master-slave režīms) ļauj sinhronizēti vadīt divus motorus, tādējādi automatizējot divus pretēji vērstus bīdāmos vārtus. Tā ir saderīga arī ar vecāko modeli Robus RB600, taču tikai versiju ar RBA3R10 vadības bloku. Vecāka versija RBA3/c nav saderīga ar RBS.
Iebūvētais vadības bloks nodrošina vienkāršu vadību. Programmējamība ir viena no šī modeļa galvenajām īpašībām.
Iebūvētais divvirzienu uztvērējs ir gatavs tūlītējai programmēšanai, kas atvieglo pieslēgšanu un vadību.
Vēl viena priekšrocība ir iespēja integrēt papildu funkcijas ar paplašināšanas plati, tostarp apgaismojumu drošākai uzstādīšanai.
Lietotājam ērta tehnoloģija BlueBUS atvieglo līdz 7 fotoelementu pāru barošanu un vadību, izmantojot divdzīslu kabeli.
Piedziņa nodrošina līdz pat 90 % enerģijas ietaupījumu gaidstāves režīmā un ir saderīga ar Nice saules enerģijas komplektu.
Piedziņai ir zobrats ar 4. moduli, kas ir saderīgs ar mūsu piedāvājumā esošo zobstieni.
Pateicoties BiDi-WiFi modulim (papildaprīkojums) piedziņu var vadīt arī ar mobilās MyNice lietotnes palīdzību (Android/iOS) un programmēt ar MyNice Pro (Android/iOS).
Tālvadības pults saderība:
Piedziņai ir iebūvēts uztvērējs, un tā ir saderīga ar NICE sērijas tālvadības pultīm MYGO, ONE un INTI. Iekšējais uztvērējs neatbalsta FloR un Flo kodēšanu. Tomēr vadības blokā ir arī SM savienotājs, pie kura pieslēgt spraužamo uztvērēju, kas var noderēt, ja veco piedziņu esat nomainījuši pret jauno RBS un jums ir vecāka tipa tālvadības pultis.
Informācija vecāku NICE FLOR tālvadības pulšu īpašniekiem:
Ja jums jau ir vecāka tipa NICE FLOR tālvadības pultis (modeļi FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), varat turpināt tās lietot ar jauno NICE piedziņu RBS. Tomēr jāiegādājas spraužamais OXIBD uztvērējs vai kāds no ārējiem uztvērējiem, piemēram, NICE OX2.
Īpaši liels tālvadības pulšu darbības attālums:
Piedziņai NICE RBS ir slots iekšējā uztvērēja uzstādīšanai, tāpēc iespējams uzstādīt uztvērēju NICE OXILR ar LoRa tehnoloģiju. Tāpat iespējams pieslēgt arī uztvērēju NICE OXIFM plašākām iespējām.
Informācija vēsturisko NICE FLO un NICE SMILO tālvadības pulšu īpašniekiem:
Ja mājās izmantojat NICE tālvadības pultis ar kodēšanu FLO vai SMILO, arī tās var izmantot ar piedziņu NICE RBS. Tomēr jāiegādājas iekšējais uztvērējs OXIBD, kas atbalsta fiksēta koda signāla uztveršanu (FLO, SMILO). Šādā gadījumā uztvērējs pieņems tikai šo vecāko tipu tālvadības pultis, un jaunākus modeļus vienlaikus savienot pārī nevarēs.
Ar Nice Robus RBS600 piedziņu saderīgie piederumi
Iesakām iegādāties kopā ar piedziņu saderīgus papildpiederumus vai izvēlēties kādu no jau nokomplektētajiem piedziņas komplektiem par izdevīgāku cenu.
| Kas | Kāpēc | Tips |
|---|---|---|
| Brīdinājuma lampas | Ar mirgojošu gaismu signalizē par vārtu kustību — piemērota izbrauktuvēm ar sliktu pārredzamību. Iebūvēta arī antena — tā palielina tālvadības pults darbības rādiusu. |
Vai arī visas brīdinājuma lampas ar 12V–24V barošanu no citiem ražotājiem. |
| Fotoelementi | Aizveroties nosaka šķērsli un aptur vārtu kustību — vārti neietrieksies automašīnā vai cilvēkos. | |
| Tālvadības pults | Vārtu tālvadībai. | |
| Uztvērējs |
Vārtu tālvadībai. RBS piedziņai ir iebūvēts radio uztvērējs, taču tai var pievienot arī spraudņa uztvērēju — tas atvieglo pāreju no vecākas RB piedziņas uz jaunāku RBS, atkārtoti nesavienojot tālvadības pultis pārī. |
|
| Programmēšanas ierīces |
|
|
| Antena | Lielākam tālvadības pults darbības rādiusam. | |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai jums ir daudz transportlīdzekļu/lietotāju un nevēlaties katram izsniegt tālvadības pulti. | |
| Atslēgas slēdzis | Vārtu vadība ar atslēgu, izmantojot ar vadiem pie piedziņas pieslēgtu slēdzi. | |
| Karšu lasītāji | Piedziņas vadība, pieliekot kartei vai atslēgu piekariņam pie lasītāja. | ERA Transponder Reader ETPB |
| Zobstienis | Nepieciešams automatizācijai — bez zobstieņa piedziņa nespēs kustināt vārtus. | |
| Rezerves barošanas avots | Elektroenerģijas padeves pārtraukuma gadījumā nodrošina vārtu darbību. |
Lejupielādējamās rokasgrāmatas un dokumenti
Nice Robus RBS600 piedziņas rokasgrāmata – PDF
Nice tālvadības pults sapārošanas instrukcija ar piedziņu – saite
NICE Robus RBS600 īsumā
NICE Robus RBS ir nereversīvu elektromehānisko reduktorpiedziņu saime bīdāmajiem vārtiem. Tās tiek piegādātas ar iebūvētu (noņemamu) NICE MCU1R30 vadības bloku ar iebūvētu uztvērēju un SM savienotāju spraužamajiem OXI tipa radio signāla uztvērējiem, piemēram, NICE OXIBD. Ir pieejama iekšējā uztvērēja ON-OFF deaktivizēšanas funkcija (I līmeņa programmēšanā). Iekšējais uztvērējs neatbalsta FloR un Flo kodēšanu.
Ārējo ierīču elektriskais pieslēgums ( fotoelementi, brīdinājuma bākuguns u. c.) NICE Robus RBS saimē tika NICE Robus RBS vienkāršots, izmantojot BlueBUS, kas ļauj vairākas ierīces pieslēgt kopīgam savienotājam, izmantojot vienu divdzīslu kabeli (nav jāievēro polaritāte). Vadības blokam var pieslēgt arī parastos releja tipa fotoelementus. Vadības bloks MCU1R30 ir arī OSE ieeja (Optoelectronic Safety Edge), maks. 15 mA.
Piedziņas automātiskā darbība ir atkarīga no elektroenerģijas padeves. Elektroenerģijas padeves pārtraukuma gadījumā motoru var atbloķēt, izmantojot atbloķēšanas atslēgu. Iespējams papildus iegādāties NICE PSS124 rezerves akumulatoru, kas nodrošina darbību arī elektroenerģijas padeves pārtraukuma laikā. Vecāks rezerves barošanas avota modelis NICE PS124 ir saderīgs tikai tad, ja tiek izmantots adapteris CABLA11.
Piedziņai ir divas LED diodes: zaļā signalizē par kustību, bet sarkanā – par aktīviem fotoelementiem, nestandarta stāvokļiem un kļūdām. Gala slēdzis ir induktīvs. Vadību un funkciju iestatīšanu var veikt arī, izmantojot mobilo lietotni My Nice Pro (Android/iOS).
Piedziņas izvēle – vai NICE Robus RBS600 piedziņa ir piemērota maniem vārtiem?
Katram vārtu panelim ir savs izmērs (t. i., sviras garums) un svars (t. i., sviras svara radītais spēks), un katrai piedziņai ir savi ierobežojumi. Piedziņa NICE Robus RBS600 ir piemērota šāda garuma un svara vārtu paneļiem:
| Ciklu skaits stundā Secīgo ciklu skaits |
Vārtu paneļa svars | ||
|---|---|---|---|
| līdz 400 kg | līdz 600 kg | ||
| Vārtu paneļa garums | līdz 4 m | 35 | 40 |
| no 8 m | 20 | 20 | |
Principā vārtu paneļa garums nosaka maksimālo ciklu skaitu stundā un arī secīgo ciklu skaitu, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks svars proporcionāli samazina šos rādītājus lielākas slodzes dēļ, kā arī nosaka maksimāli pieļaujamo ātrumu pie attiecīgās slodzes. Piedziņa ir aprīkota ar termisko aizsardzību, kas mēra motora un apkārtējās vides temperatūru un attiecīgi samazina iespējamo ciklu skaitu.
Norādītās vērtības ir spēkā, ja tiek ievēroti ražotāja nosacījumi (laikapstākļu ietekme, temperatūra, vārtu stingrība un viegla kustība ). Praksē iesakām kopējo slodzi nepārsniegt aptuveni 80 % no šiem parametriem.
NICE Robus RBS600 piedziņas ierobežojumi
Norādītās vērtības ieteicis ražotājs NICE. Pamatojoties uz pieredzi, iesakām nepārsniegt aptuveni 80 % no norādītajām vērtībām:
| Robus RBS600 | Maksimāli | Ieteicamais |
|---|---|---|
| Vārtu paneļa garums | 8 m | 6 m |
| Vārtu paneļa svars | 600 kg | 480 kg |
Piedziņas izmantošana ar maksimālo slodzi saīsina tās kalpošanas laiku – tālāk atradīsiet aptuvenu kalpošanas laika aprēķinu atkarībā no slodzes faktoriem.
NICE Robus RBS600 piedziņas kalpošanas laiks
Tabulā saskaitiet vārtu paneļa svara un garuma slodzes indeksus un pieskaitiet citu faktoru indeksus (ja tādi ir). Pēc tam diagrammā nosakiet piedziņas kalpošanas laiku ciklu skaitā.
Piemērs: Vārti ar 4,5 m caurbrauktuves platumu un svaru līdz 200 kg: garuma indekss ~30 + svara indekss 10 + zemākas temperatūras indekss 10 ⇒ kopā 40. Diagrammā norādīti ~120 000 ciklu, kas pie 10 manevriem dienā ir aptuveni 32 gadi.

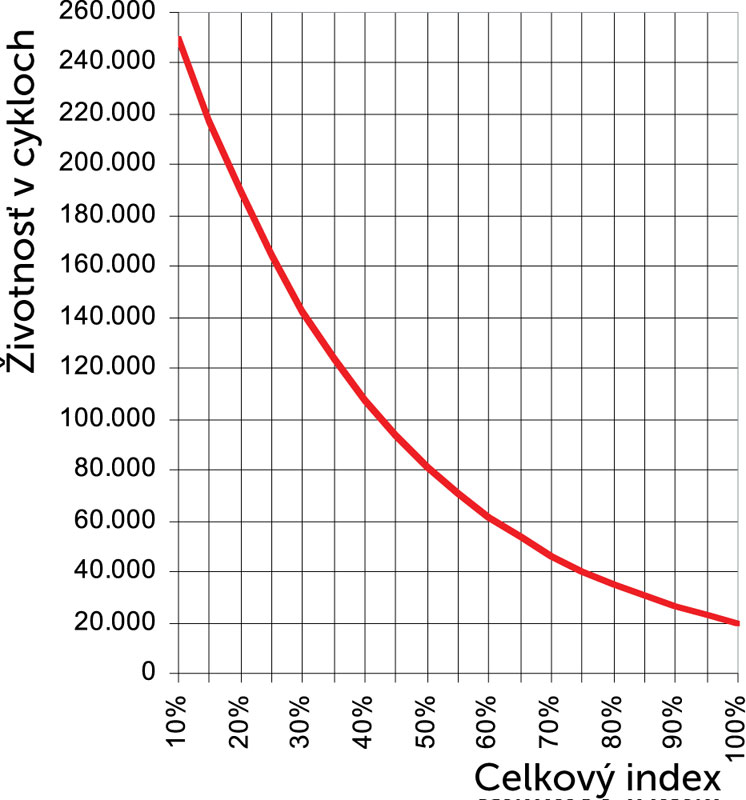

| Visas automātikas īpašības | Indekss | Kalpošanas laika diagramma |
|---|---|---|
| Vārtu paneļa svars |
Ieteicamais maksimālais kopējais indekss ir līdz 75 % (≈ 40 000 ciklu; pie 10 cikliem dienā ≈ 10 gadi). |
|
| Līdz 200 kg | 10 | |
| 200–400 kg | 30 | |
| 400–500 kg | 40 | |
| 500–600 kg | 60 | |
| Vārtu paneļa garums | ||
| Līdz 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Citi ietekmes faktori (ja rašanās varbūtība > 10 %) | ||
| Temperatūra > 40 °C, < 0 °C vai mitrums > 80 % | 10 | |
| Putekļaina vide | 15 | |
| Sāļa vide | 20 | |
| Fotoceliņu aktivizēšana | 20 | |
| STOP ieejas aktivizēšana | 30 | |
| Ātrums, kas pārsniedz “L4 – ātrs” | 25 | |
| Aktīva pīķa funkcija | 25 | |
NICE Robus RBS600 piedziņas uzstādīšana
Uzstādīšanas veids piedziņai ir atšķirīgs sliežu bīdāmajiem vārtiem un konsoles tipa bīdāmajiem vārtiem atšķiras. Sliežu vārtiem piedziņu parasti uzstāda zemes līmenī, bet konsoles tipa vārtiem piedziņa jāpaceļ (Ø8 vītņstieņi, pašu izgatavota kronšteina konstrukcija, pamata betonēšana u. tml.). Izšķirošs ir zobstieņa augstuma novietojums, lai tas ideāli sakristu ar piedziņas zobratu (skat. “Zobstienis un tā gala atdure”).
Kabeļi
Tipiska (izvēles) piedziņas un piederumu pieslēguma shēma izskatās šādi:
Piederumu saraksts
- A – Nice Robus RBS piedziņa
- B – Fotoceliņi
- C – Fotoceliņu statņi
- D – Atslēgas slēdzis
- E – Bākuguns ar iebūvētu antenu
- F – Zobstienis
- G – Stacionāra drošības mala 1
- H – Kustīga drošības mala 1
- I – Gala atdure atvēršanas pozīcijā
- J – Stacionāra drošības mala 2
- K – Kustīga drošības mala 2
- L – Gala atdure aizvēršanas pozīcijā
- M – Tālvadības pults
Kabeļu saraksts
| Pielietojums | Veids | Maks. garums |
|---|---|---|
| Barošana | 3 × 1,5 mm² |
30 m Ja attālums ir lielāks, izmantojiet 3 × 2,5 mm² + zemējumu. |
| Bākuguns ar antenu |
2 × 0,5 mm² 1 × koaksiālais kabelis RG58 |
20 m 10 m (ieteicams < 5 m) |
| Fotoceliņi | 2 × 0,5 mm² |
30 m; ja garums pārsniedz 30 m, izmantojiet 2 × 1 mm²
Ak BlueBUS kabelis ir > 30 m (maks. 50 m), izmantojiet 2 × 1 mm². |
| Atslēgas slēdzis | 2 gab. 2 × 0,5 mm² |
50 m
Var aizstāt ar vienu 4 × 0,5 mm² kabeli. |
| Drošības malas – stacionāras | 2 × 0,5 mm² |
30 m
Ja ir vairākas stacionārās malas, skatiet rokasgrāmatu – “Ierīču pievienošana vai noņemšana / STOP ieeja”. |
| Drošības malas – kustīgas | 2 × 0,5 mm² |
50 m
Ja ir vairākas stacionārās malas, skatiet rokasgrāmatu – “Ierīču pievienošana vai noņemšana / STOP ieeja”. |
Montāža
Viens no pareizas darbības nosacījumiem ir piedziņas uzstādīšanas augstums. Vairāk rakstā “Kādā augstumā uzstādīt piedziņu”.
Zobstienis un tā gala atdure
Kustības princips: zobrata griezes moments, izmantojot zobstieņa pārvadu, tiek pārveidots lineārā kustībā pa zobstieni. Visizplatītākie veidi:
 |
Neilona zobstienis (iespējams, ar tērauda stiegrojumu) – stiprina ar pašvītņojošām skrūvēm caur cilpām; ideāli piemērots vieglākiem/īsākiem vārtiem, nodrošina klusāku darbību (neilons pret tērauda zobratu). |
 |
Tērauda zobstienis – stiprina, piemetinot vītņotus kronšteinus un pēc tam tos pieskrūvējot; piemērots garākiem/smagākiem vārtiem, darbība ir nedaudz skaļāka (tērauds pret tēraudu). |
Izšķiroši ir, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņai NICE Robus RBS600 ir modulis zoba modulis 4.
Piedziņa nosaka gala pozīcijas atvēršanas un aizvēršanas laikā, izmantojot uz zobstieņa uzstādītas gala atdures.
Gala atduru montāžas kārtība uz zobstieņa:
1. Noregulējiet piedziņu un vārtus vienā līmenī. Vārtiem un piedziņai jāatrodas vienā līmenī.
2. Atstājiet 1–2 mm atstarpi starp zobstieni un zobratu, lai vārtu svars netiktu pārnests uz motoru.
3. Pievelciet piedziņas stiprinājumus, lai tā darbības laikā nepārvietotos.
4. Atveriet vārtus un noregulējiet atdures tā, lai gala pozīcijā tās iedarbinātu slēdzi.
5. Novietojiet vārtus aizvērtā pozīcijā un noregulējiet gala slēdžus tā, lai gala pozīcijā tie iedarbinātu slēdzi.
NICE Robus RBS600 piedziņas pieslēgšana
Pirms piedziņas vadu pievienošanas, atvienošanas vai pieslēguma maiņas (gan elektrotīklam, gan papildu ierīcēm) neaizmirstiet atslēgt elektrobarošanu – izslēdziet automātslēdžus, izņemiet barošanas drošinātāju vai atvienojiet rezerves akumulatoru.
PIESLĒGŠANA elektrotīklam
 |
Lai piedziņa darbotos, pie tās jāpievada piedziņas elektrobarošana. |
| Pieslēgšana ir vienkārša: | |
| L – fāze (brūns) | |
| I – zemējums/PE (zaļš) | |
| N – neitrālais vads (zils) |
PAPILDIERĪČU PIESLĒGŠANA
NICE MCU1R30 vadības bloks piedziņas NICE Robus RBS600 nodrošina šādas ieejas un izejas:
| Ieeja/izeja | Apraksts |
|---|---|
| FLASH (signāllampa) |
24 V izeja brīdinājuma signāllampai, piemēram, Nice ELDC. |
| OGI (indikators) |
Izeja indikatoram (24 V). Darbību var iestatīt II līmeņa programmēšanā, parametrā L4 – izejas indikators. |
| FOTO (fotoelementi) |
Fotoelementu ieeja. |
| STEP-BY-STEP (SbS, P.P., pakāpeniska vadība) |
Ieeja ierīcēm, kas pa soļiem vada vārtu kustību. Var pieslēgt NO (normally open) kontaktus. |
| 24 V (+) | Ārējo ierīču (piem., bezkontakta karšu lasītāja) barošana: 24 V DC −30 % ÷ +50 %, maks. strāva 100 mA. |
| GND (zemējums) |
Zemējums ārējām ierīcēm, ko darbina no 24 V spailes. |
| STOP (apturēšana) |
Ieeja ierīcēm, kas aptur vārtu kustību. Iespējamie pieslēguma veidi:
|
| OSE (optiskā drošības mala) |
OSE sensora (Optical Safety Edge) pieslēgvieta, 12 V. |
| BLUEBUS | Ieeja saderīgu ierīču paralēlai pieslēgšanai, izmantojot BlueBUS tehnoloģiju (divdzīslu kabelis nodrošina gan barošanu, gan datu apmaiņu). |
| AERIAL (antena) |
Radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta signāllampā, piemēram, Nice ELDC, vai arī tiek izmantota ārējā NICE Aerial ABF. |
Piedziņas drošinātāji
Piedziņā ir divi drošinātāji:
| Apzīmējums | Aizsargā | Tips |
|---|---|---|
| F1 | vadības bloku | T 2A 250 V |
| F2 | barošanas ķēdi | T 1,6A 250 V |
 |
||
Standarta pieslēguma shēma
Piedziņas fotoelementi
Ērti lietojamā BlueBUS tehnoloģija ļauj ar divdzīslu kabeli darbināt un vadīt līdz 7 fotoelementu pāriem ar divdzīslu kabeli.

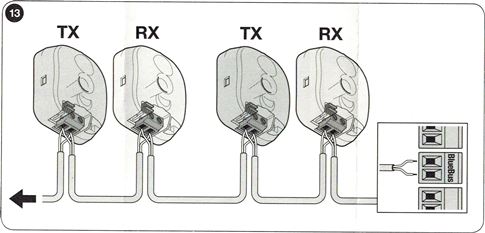

Vairāku NICE EPMB fotoelementu pāru pieslēgšana NICE BlueBUS datu tīklam

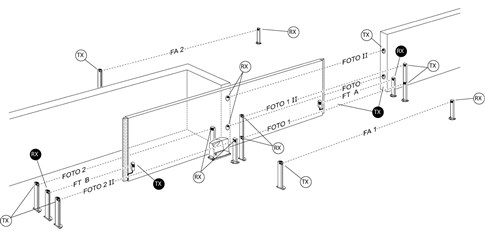

Novietojiet fotoelementus ap vārtiem atbilstoši piemēra situācijām pilnīgā pieslēguma shēmā un iestatiet džemperus saskaņā ar džemperu tabulu fotoelementu NICE EPMB. Lai novērstu traucējumus starp tuvu novietotiem pāriem, ievērojiet raidītāju TX un uztvērēju RX orientāciju atbilstoši piemēra situācijām. Pieslēdziet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvēršanas ierīces (skat. FA1 un FA2 piemēra situācijās skat.), t. i., lai, transportlīdzeklim iebraucot starp to optiskajām asīm, tiktu sākta atvēršana, pārtrauciet savienojumu A uz raidītāja TX un uztvērēja RX – skatiet attēlu:
Fotoelementu pieslēguma piemērs

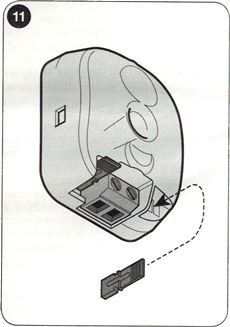

NICE EPMB fotoelementu džemperu tabula
 |
Vairāku fotoelementu pāru pieslēgšana sistēmai BlueBUS notiek, iestatot dažādas džemperu kombinācijas. Katram pieslēgtajam pārim jābūt unikālai kombinācijai; vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu iestatījumu. Vienā pārī džemperis raidītājā TX un uztvērējā RX jāiestata vienādi. Neizmantotos džemperus noglabājiet turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Džemperis – džemperu kombinācija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Pārtrauciet savienojumu Un gan TX, gan RX) |
 |
| FA2 (Pārtrauciet savienojumu Un gan TX, gan RX) |
 |
Ja kāds fotoelements ir jānomaina, iestatiet tam tādu pašu savienojumu kā iepriekšējam — ierīču atpazīšanas posms nav jāatkārto.
Radio signāla uztvērējs piedziņām
NICE Robus RBS600 piedziņa ir iebūvēts radio uztvērējs vadības blokā NICE MCU1R30. MCU1R30 ir arī SM savienotājs (zem plastmasas vāciņa) ārējā radio uztvērēja pievienošanai NICE OXIBD (vai vecāka modeļa NICE OXI). SM savienotājs atvieglo pāreju no vecākas Robus RB piedziņas uz Robus RBS piedziņu, saglabājot jau sapārotās tālvadības pultis.
Vārtu kustības virziena izvēle
Virziena izvēlei jāatbilst piedziņas novietojumam attiecībā pret vārtu vērtni. Skatieties uz vārtiem no tās puses, kur atrodas piedziņa.
| Ja vārti atveras pa kreisi, pārslēdziet slēdzi pa kreisi. | Ja vārti atveras pa labi, pārslēdziet slēdzi pa labi. |
| Slēdzis atrodas vadības bloka aizmugurē, labajā pusē. |
|
Piedziņai pievienoto ierīču atpazīšana
Pēc katras ierīču pievienošanas, atvienošanas vai vadu savienojumu maiņas BlueBUS un STOP ieejās veiciet papildierīču atpazīšanas posmu. Piedziņa par to ziņos, mirgojot LED indikatoriem L1 un L2.
 |
|
Vārtu vērtnes garuma atpazīšana
Lai pareizi aprēķinātu palaišanas un apstāšanās ceļu un daļēju atvēršanu, piedziņai ir jānosaka vārtu vērtnes garums. Šīs darbības laikā vārti pārvietojas no vienas gala pozīcijas līdz otrai, un garumu nosaka, izmantojot slēdzi.
 |
|
Piedziņas programmēšana
Robus RBS piedziņai var programmēt vairākas funkcijas: funkciju ieslēgt vai izslēgt, programmējot I līmeni, vai iestatīt iepriekš noteiktu parametra vērtību, programmējot II līmeni.
MCU1R30 vadības blokam ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Open |
Ar šo pogu piedziņai var dot komandu atvērt vārtus. Programmēšanas laikā tā arī ļauj pārvietot programmējamā parametra vērtību uz augšu. |
|
Stop/Set |
Ar šo pogu piedziņai var dot komandu apturēt vārtus. Pirmo reizi nospiežot pogu un turot to 5 sekundes, tiek atvērta I līmeņa programmēšana. Nospiežot un turot pogu vēlreiz, tiek atvērta pašreizējā LED indikatora II līmeņa programmēšana. |
|
|
Close |
Ar šo pogu piedziņai var dot komandu aizvērt vārtus. Programmēšanas laikā tā arī ļauj pārvietot programmējamā parametra vērtību uz leju. |
Programmēšana – I līmenis
I līmenī programmēšanas laikā attiecīgā funkcija tiek ieslēgta vai izslēgta. Kad funkcija ir ieslēgta, attiecīgais LED indikators vadības blokā deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
I līmeņa programmēšanas režīma atvēršana. Turiet nospiestu pogu „Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot LED indikators L1. Ar pogām „Open” un „Close” pārvietojiet aktīvo LED indikatoru uz augšu vai leju. Katras darbības veikšanai ir 10 sekundes, pretējā gadījumā piedziņa izies no režīma. Kad mirgojošais LED indikators ir pie funkcijas, kuru vēlaties mainīt, nospiediet „Stop/Set”, lai paātrinātu mirgošanu (funkcija ieslēgta) vai palēninātu to (funkcija izslēgta), un ļaujiet piedziņai iziet no režīma 20 sekunžu laikā. Ja viss noritējis pareizi, attiecīgais LED indikators paliks iedegts.
Ieslēdzamo funkciju saraksts:
| LED | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiskā aizvēršana | Pēc iestatītā laika („II līmeņa programmēšana – Pauzes ilgums”) vārti pēc atvēršanas aizveras automātiski. Ja funkcija ir izslēgta, vārti reaģē tikai uz komandu (piemēram, no tālvadības pults u. tml.). |
| L2 | Aizvēršana pēc fotoelementu darbības pārtraukšanas | Pēc fotoelementu atbrīvošanas (transportlīdzeklis ir pabraucis garām) pēc 5 s sākas aizvēršana. Darbība ir atkarīga no L1:
|
| L3 | Vienmēr aizvērt | Pēc strāvas padeves pārtraukuma vārti vai nu paliek sākotnējā pozīcijā (izslēgts), vai arī automātiski aizveras (ieslēgts). |
| L4 | Gaidstāves režīms | Samazina enerģijas patēriņu līdz minimumam (noderīgi, izmantojot PSS124). Minūti pēc pēdējās kustības tiek izslēgts BlueBUS (un tam pievienotās ierīces), kā arī visas gaismas diodes, izņemot BlueBUS LED (tā lēni mirgo). Saņemot komandu, vadības bloks vispirms pamostas/pārstartējas un tikai pēc tam izpilda komandu. |
| L5 | Uzsākšana | Izslēdz pakāpenisku uzsākšanu — motors uzreiz darbojas ar pilnu jaudu (noderīgi, ja ir liela berze, sniegs vai ledus). Samazina piedziņas kalpošanas laiku. |
| L6 | Iepriekšēja mirgošana | Pirms vārtu kustības sākuma signāllampa mirgo 3 sekundes, un tikai tad sākas manevrs. |
| L7 | Iekšējās radiovadības deaktivizēšana | Izslēdz vadības blokā integrēto radio uztvērēju. Ieslēdziet šo funkciju, ja izmantojat ārēju spraužamo uztvērēju OXI tipa. Ja funkcija ir izslēgta, iekšējais uztvērējs ir aktīvs. |
| L8 | „Slave” režīms — pakārtotais bloks | Aktivizējot šo funkciju, piedziņa kļūst par „Slave”. Ļauj sinhronizēt 2 motorus uz pretēji veramām vārtu vērtnēm (Master/Slave). Sīkāku informāciju skatiet Robus RBS rokasgrāmatā, sadaļā „Slave režīms”. |
Programmēšana — II līmenis.
II līmenī iestata funkciju vērtības (atšķirībā no I līmeņa).
Piekļuve II līmeņa programmēšanai. Turiet nospiestu pogu „Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot L1 LED. Ar pogām „Open” un „Close” pārvietojiet aktīvo LED uz augšu/leju. Katras darbības veikšanai ir 10 sekundes, pretējā gadījumā piedziņa iziet no režīma. Kad LED atrodas pie funkcijas, kuras parametru vēlaties mainīt, nospiediet un turiet „Stop/Set”, lai atvērtu iestatījumu izvēlni. Iedegusies LED (joprojām turot nospiestu „Stop/Set”) norāda pašreizējo vērtību. Mainiet vērtību ar „Open” (uz augšu) vai „Close” (uz leju), pēc tam atlaidiet „Stop/Set” un gaidiet, līdz piedziņa 20 sekunžu laikā iziet no režīma. Pārbaudiet, atkārtojot darbību secību, nemainot vērtību.
Konfigurējamo funkciju saraksts:
| Ieejas LED — nosaukums un apraksts | Iestatījuma LED — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja I līmenī ir ieslēgta funkcija „Automātiskā aizvēršana”, iestata intervālu no atvēršanas līdz automātiskai aizvēršanai. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Soļu vadības režīms Iestata kustību secību, saņemot atkārtotu komandu (tālvadības pults poga vai STEP-BY-STEP/P.P./soļu vadības ieeja). Piezīme. L4, L5, L7 un L8 maina komandu „Atvērt” un „Aizvērt” darbību. |
L1 — Atvērt/Apturēt/Aizvērt/Apturēt L2 — Atvērt/Apturēt/Aizvērt/Atvērt L3 — Atvērt/Aizvērt/Atvērt/Aizvērt L4 — Kopīpašuma režīms L5 — Kopīpašuma režīms pēc divām „Apturēt” komandām L6 — Soļu vadība pēc divām „Daļēji atvērt” komandām L7 — Cilvēka klātbūtne L8 — „Pusautomātiska” atvēršana; aizvēršana, izmantojot režīmu „Cilvēka klātbūtne” |
| L3 — Motora ātrums Ātrums normālas darbības laikā (ne uzsākšanas vai apstāšanās laikā). „L6 — Ārkārtīgi ātrs” = 100 % no 0,34 m/s utt. |
L1 — Ļoti lēns (30 %) L2 — Lēns (44 %) L3 — Vidējs (58 %) L4 — Ātrs (72 %) L5 — Ļoti ātrs (86 %) L6 — Ārkārtīgi ātrs (100 %) L7 — Atveras „Ātri”, aizveras „Lēni” L8 — Atveras „Ārkārtīgi ātri”, aizveras „Ātri” |
| L4 — OGI izejas indikators Iestata OGI izejas funkciju (aktivizējot, nodrošina 24 V, −30 %/+50 %, maks. 10 W). |
L1 — Vārti atveras L2 — Vārti aizvērti L3 — Vārti atvērti L4 — Otra radio izeja L5 — Trešā radio izeja L6 — Ceturtā radio izeja L7 — Apkope L8 — Elektriskā slēdzene |
| L5 — Motora spēks Pielāgo spēka vadību automatizācijas sistēmas svaram. Sistēma ņem vērā arī apkārtējās vides temperatūru un aukstumā palielina spēku. |
L1 — Īpaši viegli vārti L2 — Ļoti viegli vārti L3 — Viegli vārti L4 — Vidēja svara vārti L5 — Vidēji smagi vārti L6 — Smagi vārti L7 — Ļoti smagi vārti L8 — Īpaši smagi vārti |
| L6 — Daļēja atvēršana Ejas platums daļējas atvēršanas gadījumā. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Apkopes brīdinājums Manervu skaits, pēc kura piedziņa norāda uz apkopes nepieciešamību. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Kļūdu saraksts Pēdējo 8 manevru kļūdu veidu pārbaude (skatiet „Kļūdu vēsturi” rokasgrāmatā). |
L1 — 1. manevra rezultāts L2 — 2. manevra rezultāts L3 — 3. manevra rezultāts L4 — 4. manevra rezultāts L5 — 5. manevra rezultāts L6 — 6. manevra rezultāts L7 — 7. manevra rezultāts L8 — 8. manevra rezultāts |
Divu pretēji vērstu bīdāmo vārtu automatizācija ar divām NICE Robus RB600 piedziņām (Master-Slave režīms)
Ja nepieciešams automatizēt divus bīdāmos vārtus kas virzās viens otram pretī, piedziņas Robus atbalsta pakārtotās ierīces režīmu („Master-Slave”). Viena piedziņa ir galvenā (Master) un dod komandas otrai, pakārtotajai (Slave). Visas Robus piedziņas rūpnīcā ir iestatītas kā galvenās, tāpēc pakārtotajai piedziņai I līmenī aktivizējiet funkciju L8 (Pakārtotā ierīce). Savienojums Master ↔ Slave tiek izveidots, izmantojot BlueBUS.
Galvenās un pakārtotās ierīces pieslēgšanas ierobežojumi
- Vārtus nevar atvērt ar pakārtoto ierīci.
- Visas ierīces (piemēram, fotoelementi, ārējais uztvērējs u. c.) jāpievieno galvenajai ierīcei. Pakārtotajai ierīcei drīkst pievienot tikai bākuguni, ierīces pie ieejas STOP, SBS (STEP-BY-STEP/impulsu vadība) un izejas indikatoru OGI; ieejas OPEN/CLOSE tiek ignorētas.
- Ja izmantojat rezerves akumulatoru (NICE PSS124), katrai piedziņai nepieciešams savs akumulators.
- Pakārtotajā ierīcē tiek ignorētas visas ieprogrammētās funkcijas, izņemot tālāk norādītās.
| I līmeņa programmēšana | II līmeņa programmēšana |
|---|---|
| L4 — Gaidstāves režīms | L3 — Motora ātrums |
| L5 — Paātrināšanās | L4 — Izejas indikators |
| L8 — Pakārtotā ierīce | L5 — Motora jauda |
| L8 — Kļūdu arhīvs |
Divu Robus piedziņu uzstādīšanas procedūra pakārtotās ierīces režīmā
- Uzstādiet abus vārtu paneļus un abus motorus. Izvēlieties, kura piedziņa būs Master (N), bet kura — Slave (P). Režīmā Master-Slave pilnībā var atvērt tikai pakārtoto vārtu paneli.
- (P) Izvēlieties atvēršanas virzienu (virziena slēdzis uz vadības bloka).
- (P) Pakārtotajai ierīcei Slave veiciet ierīču un vārtu paneļa garuma apguvi („Ierīču apguve”, „Vārtu paneļa garuma apguve”). Ja virziens ir pretējs, atkārtojiet 1. darbību.
- (P) Pakārtotajai ierīcei Slave aktivizējiet funkciju „Master-Slave režīms” (I līmenis, L8).
- (P+N) Savienojiet abas automatizācijas sistēmas saskaņā ar shēmu.
- (N) Izvēlieties atvēršanas virzienu Master.
- (N) Galvenajai ierīcei Master veiciet ierīču un vārtu paneļa garuma apguvi. Vārtu paneļa garuma apguves laikā kustēsies arī Slave. Ja virziens ir pretējs, atkārtojiet 6. darbību.
Papildu ārējo ierīču pievienošana
Vadības blokam
Uz MCU1R30 vadības bloka ir pieejams 24 V DC (+) un GND (−) ārējo ierīču barošanai, kā arī spailes OGI, BlueBUS un Mirgošana. Režīmā Master-Slave pievienojiet ierīces galvenajam piedziņas mehānismam (izņēmumus attiecībā uz "Slave" skatiet rokasgrāmatu – "Master-Slave režīms").
MCU1R30 turklāt ļauj pievienot paplašinājuma plati, kas nodrošina papildu ieejas un izejas.
Vadības bloka paplašināšana ar papildu ieejām/izejām
Vadības blokam papildus pieejamajām spailēm ir iespēja pievienot paplašinājuma plati. Tā ļauj paplašināt MCU1R30 bloku ar papildu ieejām un izejām, lai varētu pievienot vairākas ierīces. Ieeju un izeju skaits un veids ir atkarīgs no paplašinājuma plates tipa. Modelim MCU1R30 pagaidām ir pieejami 3 veidu paplašinājuma plates:
MLAE21 - 2 × 24 V ieejas (rūpnīcas iestatījums: Atvērt, Aizvērt), 1 × 24 V izeja (rūpnīcas iestatījums: OGI)
MLAE22 - 2 × 24 V ieejas (rūpnīcas iestatījums: Atvērt, Aizvērt), 1 × 24 V izeja (rūpnīcas iestatījums: OGI), 1 × 230 V izeja (rūpnīcas iestatījums: Apgaismojums)
MLAE44 - 4 × 24 V ieejas (rūpnīcas iestatījums: Atvērt, Aizvērt, Daļēja atvēršana, Fotoelements), 4 × 24 V izejas (rūpnīcas iestatījums: OGI, Vārti aizvērti, Radio izeja 4, Fotoelementu tests)
Paplašinājuma plates pievienošanas procedūra:
Paplašinājuma plašu pievienošana vai izņemšana vienmēr jāveic, atvienojot elektrības padevi (izņemot drošinātāju F2 un, ja pievienots, arī rezerves akumulatoru).
 |
|
Papildu ierīču apguves procedūra.
 |
|
Pēc ierīču pievienošanas vai noņemšanas automatizācijas darbība atkārtoti jāpārbauda saskaņā ar sadaļu „Pārbaude” (skatiet rokasgrāmatu, 6.1. punktu, 24. lappusē).
Piedziņas īpašās funkcijas
Vārti paliek atvērti
Ja komanda ieejai STEP-BY-STEP (P.P., SbS, pakāpeniska vadība) tiek turēta ilgāk par 2 sekundēm, vadības bloks turēs vārtus atvērtus tik ilgi, kamēr būs aktīva komanda. Piemērots lietošanai ar taimeri.
Piespiedu kustība
Ja drošības ierīce nedarbojas vai šķērslis bloķē, piemēram, fotoelementus un drošības apsvērumu dēļ vārti nekustas, aktivizējiet režīmu „Turēta vadība” — pastāvīgi (II līmenis, L2 = L7) vai īslaicīgi:
- Dodiet komandu (piemēram, ar tālvadības pulti vai atslēgas slēdzi).
- Ja ir problēma, vārti nekustēsies un brīdinājuma signāllampiņa visticamāk, signalizēs par kļūdu.
- Dodiet komandu vēlreiz 3 sekunžu laikā pēc iepriekšējās komandas un turiet to.
- Kamēr poga ir nospiesta, vārti kustas; atlaižot to, tie apstājas.
Apkopes paziņojums
II līmeņa programmēšanā punktā L7 — Apkopes brīdinājums iestata ciklu skaitu, pēc kura piedziņa signalizēs par nepieciešamību veikt apkopi (pārbaudi). Piedziņa par to signalizē ar brīdinājuma signāllampiņu (vai OGI izejā, ja II līmeņa programmēšanā punktā L4 — Izejas indikators ir iestatīts līmenis L7 — Apkope) šādi:
| Ciklu skaits | Signalizācija ar brīdinājuma signāllampiņu | Signalizācija ar OGI izejas indikatoru |
|---|---|---|
| mazāk nekā 80 % no limita | Normāla darbība, mirgošana ar pussekundes intervālu. | Deg 2 sekundes pēc atvēršanas sākuma. |
| 80–100 % no limita | Deg 2 s pēc manevra sākuma, pēc tam darbojas kā parasti. | Mirgo manevra laikā. |
| vairāk nekā 100 % no limita | Deg 2 s pēc manevra sākuma, pēc tam darbojas kā parasti; pēc manevra beigām atkal deg 2 s. | Mirgo nepārtraukti. |
Šos iestatījumus var veikt arī mobilajā lietotnē My Nice Pro.
Piedziņas problēmu novēršana
Ja kaut kas jums nav skaidrs vai radušās citas problēmas, droši sazinieties ar mūsu tehniskā atbalsta dienestu par NICE piedziņām.
Atkarībā no problēmas veida
Uzstādīšanas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no tālāk minētajām problēmām:
| Problēma | Iespējamais risinājums |
|---|---|
| Vārti nereaģē uz tālvadības pults komandu, un tālvadības pults LED indikators neiedegas. | Pārbaudiet, vai piedziņas tālvadības pults baterijas kārtībā; ja ne, nomainiet tās (norādījumi ir konkrētā vadības ierīces rokasgrāmatā). |
| Vārti nereaģē uz tālvadības pults komandu, bet tālvadības pults LED indikators iedegas. | Pārbaudiet, vai tālvadības pults ir pareizi ieprogrammēta uztvērēja atmiņā; ja nepieciešams, ieprogrammējiet to vēlreiz. |
| Vārti nekustas, un BlueBUS LED indikators nemirgo. | Pārbaudiet, vai piedziņai tiek pievadīts 230 V spriegums. Ja jā, pārbaudiet abas drošinātāju ieliktņus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
| Vārti nekustas, un bākuguns nemirgo. | Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu: – ja komanda tiek dota no tālvadības pults, BlueBUS LED indikatoram vajadzētu ātri nomirgot divas reizes; – ja komanda tiek dota caur STEP-BY-STEP (SbS) ieeju, jāiedegas attiecīgajam STEP-BY-STEP LED indikatoram. |
| Vārti nekustas, un bākuguns nomirgo vairākas reizes. | Saskaitiet mirgojumus un skatiet tālāk sadaļu „Diagnostika, izmantojot bākuguns mirgošanu“. |
| Vārti sāk kustēties, bet tūlīt apstājas un sāk kustību pretējā virzienā. | Iespējams, ir ieprogrammēts pārāk mazs motora spēks. Pārbaudiet, vai kustību netraucē šķēršļi, un, ja nepieciešams, palieliniet spēku vai ieslēdziet funkciju „Iedarbināšanas paātrinājums“. |
| Vārti sāk kustēties, bet bākuguns nedarbojas. | Pārbaudiet, vai manevra laikā uz FLASH spailes parādās spriegums (aptuveni 10–30 V DC). Ja spriegums ir, problēma ir bākugunī — mēģiniet to nomainīt. Ja sprieguma nav, FLASH izeja, iespējams, ir pārslogota — pārbaudiet, vai elektroinstalācijā nav īsslēguma. |
| Vārti sāk kustēties, bet OGI izeja nedarbojas. | Noskaidrojiet, kāda funkcija ir piešķirta OGI izejai; ja tai jāmirgo, pārbaudiet, vai ir 24 V DC spriegums. Ja spriegums ir, problēma ir spuldzē — nomainiet to. Ja sprieguma nav, OGI, iespējams, ir pārslogota — pārbaudiet, vai elektroinstalācijā nav īsslēguma. |
Diagnostika, izmantojot bākuguns mirgošanu
Vārtu manevra laikā bākuguns regulāri mirgo ik sekundi. Ja rodas problēma, tā signalizē par kļūdu ar divām ātrām, secīgām mirgošanas sērijām.
| Mirgojumu sērija | Kļūda | Risinājums |
|---|---|---|
| 1 mirgojums, 1 s pauze, 1 mirgojums | BlueBUS kļūda | Ierīces, kas pievienotas BlueBUS ieejai, neatbilst tām, kuras tika noteiktas sākotnējās apguves posmā. Atkārtojiet apguves posmu; ja tas nepalīdz, ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet, salabojiet vai iesniedziet garantijas pieteikumu. |
| 2 mirgojumi, 1 s pauze, 2 mirgojumi | Fotofotnes aktivizēšana | Aktivizējas fotofotnes (parasti tas notiek, ja aizvēršanās laikā tiek pārtraukts stars). Ja stars nav bijis pārtraukts, fotofotnes var būt netīras, apžilbinātas vai bojātas. |
| 3 mirgojumi, 1 s pauze, 3 mirgojumi | Motora spēka ierobežotāja aktivizēšana | Vārti konstatē palielinātu berzi — pārbaudiet un noregulējiet vārtus (pārbaudiet to manuālo kustību). Var palīdzēt spēka palielināšana vai funkcijas „Iedarbināšanas paātrinājums“. Problēmu var izraisīt arī pārāk augsts apakšējais gala aizturis. |
| 4 mirgojumi, 1 s pauze, 4 mirgojumi | STOP ieeja ir aktivizēta | STOP ieejā ir saņemta komanda. Ja komanda nav paredzēta, pārbaudiet pievienotās ierīces. |
| 5 mirgojumi, 1 s pauze, 5 mirgojumi | Vadības bloka iekšēja kļūda | Uzgaidiet vismaz 30 sekundes un atkārtojiet komandu. Ja kļūda nepazūd, mēģiniet veikt atiestatīšanu. Iespējams, būs nepieciešams salabot vai nomainīt vadības bloku. |
| 6 mirgojumi, 1 s pauze, 6 mirgojumi | Sasniegts manevru skaita stundas limits | Uzgaidiet dažas minūtes, līdz ciklu ierobežotāja rādījums nokrītas zem maksimālās vērtības. |
| 7 mirgojumi, 1 s pauze, 7 mirgojumi | Iekšējo elektronisko shēmu kļūda | Uz dažām sekundēm atvienojiet piedziņu no barošanas avota, pievienojiet to atpakaļ un mēģiniet dot komandu. Ja kļūda saglabājas, mēģiniet veikt atiestatīšanu. Ja tas nepalīdz, visticamāk, vadības bloks būs jāremontē vai jānomaina. |
| 8 mirgojumi, 1 s pauze, 8 mirgojumi | Aktīva nepārtraukta komanda | Ja piedziņai nepārtraukti tiek sūtīta komanda, pārbaudiet OPEN ieejai pievienotās ierīces. Ja ir pievienots taimeris, visticamāk, tieši tas sūta šo nepārtraukto komandu. |
Diagnostika, izmantojot LED indikatoru mirgošanu
Diagnostiku var veikt, novērojot vairākas LED indikatoru grupas. Divas grupas atrodas vadības blokā, bet trešais ir statusa indikators tieši uz piedziņas.
Uz piedziņas...
Statusa indikators atrodas Nice RBS piedziņas pārsega priekšpusē.
Sarkanās un zaļās LED gaismas norāda uz normālu darbību un nodrošina vārtu pamata diagnostiku, kas aprakstīta tālāk redzamajā tabulā. Ja piedziņa konstatē anomāliju vai kļūdu, tā par to signalizē ar bākuguni.
| Statusa indikators ar ieprogrammētām pozīcijām | |
|---|---|
| Zaļā gaisma | |
| iedegta | Norāda uz katra vārtu manevra sākumu, ja sistēmā nav anomāliju vai kļūdu, un nodziest, kad manevrs ir pabeigts. |
| nodzisusi | Normāla darbība |
| Sarkanā gaisma | |
| iedegta | Norāda uz katra vārtu manevra sākumu, ja ir pārsniegts iestatītais manevru skaits līdz apkopei; un nodziest, kad manevrs ir pabeigts. |
| nodzisusi | Normāla darbība |
| Bākuguns | Vadības bloks ir konstatējis anomāliju. Skatiet tabulu “Diagnostika, izmantojot bākuguns mirgošanu”. |
| Statusa indikators ar neapgūtām pozīcijām | |
|---|---|
| Zaļā gaisma | |
| deg | Gaisma iedegas, kad tiek sasniegts atvēršanas gala slēdzis. |
| nedeg | Normāla darbība |
| Sarkanā gaisma | |
| deg | Gaisma iedegas, kad tiek sasniegts aizvēršanas gala slēdzis. |
| nedeg | Normāla darbība |
| Bākuguns | Vadības bloks ir konstatējis anomāliju. Skatiet tabulu “Diagnostika, izmantojot bākuguns mirgošanu”. |
Vadības blokā MCU1/MCU1R30...
Piedziņas vadības bloks MCU1R30 piedziņas NICE Robus RBS800 ir divas LED diožu sistēmas, no kurām katra, mirgojot vai degot, norāda uz vadības bloka normālu darbību vai kļūdu diagnostiku saskaņā ar tālāk redzamajām tabulām.
Horizontālās LED diodes: BLUEBUS, STOP, SbS, FOTO:
| Indikācija | Statuss | Risinājums |
|---|---|---|
| BlueBUS LED diode | ||
| nedeg | anomālija/kļūda | Pārbaudiet pieslēgumu elektrotīklam. Ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
| deg | nopietna kļūda |
Mēģiniet atvienot vadības bloku, vajadzības gadījumā arī visas ieejas. Ja tas nepalīdz, atiestatiet vadības bloku. Ja kļūda saglabājas, visticamāk, vadības bloks būs jānomaina. |
| 2 zaļi zibšņi ar vienas sekundes intervālu | viss kārtībā | Vadības bloks darbojas normāli. |
| 2 ātri zaļi mirgojumi | ir mainījies ieeju stāvoklis |
Normāla darbība — ir mainījies STEP-BY-STEP, STOP, OPEN vai CLOSE ieejas stāvoklis, ir aktivizētas fotocelulas, vai piedziņa ir saņēmusi komandu no tālvadības pults. |
| sarkanu mirgojumu sērija, starp kurām ir vienas sekundes pauze | dažādi | Mirgojumu skaits sērijā atbilst kļūdu diagnostikai pēc bākuguns signāla. Skatiet “Diagnostika, izmantojot bākuguns mirgošanu”. |
| ātru un lēnu sarkanu mirgojumu sērija | īssavienojums BlueBUS spailē | Atvienojiet spaili un pārbaudiet BlueBUS pieslēgumu īssavienojuma cēloni. Pēc īssavienojuma novēršanas pievienojiet spaili; pēc desmit sekundēm LED diode atsāks mirgot. |
| STOP LED diode (Apturēt) | ||
| nedeg | STOP ieeja ir aktivizēta | Pārbaudiet ierīces, kas pievienotas STOP ieejai. |
| deg | STOP ieeja nav reaģējusi | STOP ieeja ir aktīva. |
| STEP-BY-STEP LED diode (apzīmēta arī kā SbS, P.P., pakāpeniskā vadība) | ||
| nedeg | viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
| deg | STEP-BY-STEP ieeja ir aktivizēta | Vadības bloks darbojas normāli, ja ir aktivizēta STEP-BY-STEP ieejai pievienotā ierīce. |
| FOTO LED diode | ||
| nedeg | FOTO ieeja ir aktivizēta | FOTO ieeja ir nostrādājusi. |
|
deg |
Viss kārtībā | Vadības bloks darbojas normāli, ja nav nostrādājusi drošības ierīce. |
Vertikālās LED diodes L1–L8:
| Indikācija | Risinājums |
|---|---|
| LED 1 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija “Automātiskā aizvēršana” nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija “Automātiskā aizvēršana” ir ieslēgta. |
| mirgo |
- Notiek funkcijas programmēšana.
|
| LED 2 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija “Aizvērt” pēc fotocelulu pārtraukuma nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija “Aizvērt” pēc fotocelulu pārtraukuma ir ieslēgta. |
| mirgo |
- Notiek funkcijas programmēšana.
|
| LED 3 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija “Vienmēr aizvērt” nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija “Vienmēr aizvērt” ir ieslēgta. |
| mirgo |
- Notiek funkcijas programmēšana.
|
| LED 4 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija “Gaidstāves režīms” nav ieslēgta. |
| deg |
Normālas darbības laikā norāda, ka funkcija “Gaidstāves režīms” ir ieslēgta. |
| mirgo |
- Notiek funkcijas programmēšana.
|
| LED 5 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija "Iedarbināšana" nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija "Iedarbināšana" ir ieslēgta. |
| mirgo | Notiek funkciju programmēšana. |
| LED 6 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija "Iepriekšēja mirgošana" nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija "Iepriekšēja mirgošana" ir ieslēgta. |
| mirgo | Notiek funkciju programmēšana. |
| LED 7 | |
| nedeg | Normālas darbības laikā norāda, ka funkcija "Iekšējais radio uztvērējs" nav ieslēgta. |
| deg | Normālas darbības laikā norāda, ka funkcija "Iekšējais radio uztvērējs" ir ieslēgta. |
| mirgo | Notiek funkcijas programmēšana. |
| LED 8 | |
| nedeg | Normālas darbības laikā norāda, ka Robus ir iestatīts kā "Galvenā ierīce" (saukta arī par Master). |
| deg | Normālas darbības laikā norāda, ka Robus ir iestatīts kā "Pakārtotā ierīce" (saukta arī par Slave). |
| mirgo | Notiek funkcijas programmēšana. |
Rezerves akumulatora uzstādīšana NICE Robus RBS600 piedziņai
Rezerves akumulators NICE PSS124 nav iekļauts piedziņas standarta komplektācijā, taču to var pasūtīt papildus. Elektroenerģijas padeves pārtraukuma gadījumā tas nodrošinās vārtu piedziņas barošanu. Akumulators tiek pastāvīgi uzlādēts no elektrotīkla. Pievienojiet akumulatoru vadības blokam tikai pēc visu uzstādīšanas un programmēšanas posmu pabeigšanas.
| 1. Izņemiet no piedziņas akumulatora savienotāja plastmasas vāciņu (A). | 2. Pievienojiet atbilstošo kabeli rezerves akumulatora savienotājam (PSS124). |
 |
 |
| 3. Pievienojiet atbilstošo savienotāju (C) piedziņas akumulatora savienotājam. | 4. Ievietojiet rezerves akumulatoru (D) tam paredzētajā vietā piedziņas iekšpusē. |
 |
 |
NICE Robus RBS600 piedziņas manuāla atbloķēšana
Elektroenerģijas padeves pārtraukuma vai darbības traucējumu gadījumā vārtus nevarēsiet darbināt, izmantojot tālvadības pulti. Tāpēc ir iespējams atbloķēt piedziņu ar atbloķēšanas atslēgu un pārvietot vārtus manuāli.
1. Ar komplektā iekļauto atslēgu atveriet bloķēšanas āķi (A) un izvelciet atbloķēšanas sviru. Tagad varat pārvietot vārtus manuāli.
2. Lai bloķētu vārtus, aizveriet bloķēšanas āķi, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam un izņemiet to.
NICE Robus RBS600 piedziņas tehniskie parametri
| Modelis | NICE Robus RBS600 |
|---|---|
| Tipa apraksts | Elektromehānisks reduktormotors automātiskai bīdāmo vārtu darbībai privātīpašumā. Komplektācijā iekļauts vadības bloks NICE MCU1R30 ar iebūvētu radio uztvērēju. |
| Zobrats |
|
| Griezes moments [Spēks] |
21,1 Nm [700 N] — spēks, kas nepieciešams vārtu vērtnes iedarbināšanai |
| Nominālais moments [Nominālais spēks] |
10 Nm [330 N] — spēks, kas nepieciešams, lai uzturētu vārtu vērtni kustībā |
| Ātrums | 0,34 m/s |
| Secīgo ciklu ierobežojums | 100 cikli dienā (vadības bloks ierobežo skaitu atkarībā no apstākļiem — skatiet piedziņas izvēles sadaļu) |
| Darbības laika ierobežojums | 7 minūtes (vadības bloks ierobežo laiku atkarībā no apstākļiem — skatiet piedziņas izvēles sadaļu) |
| Kalpošanas ilgums | Aptuveni 20 000–250 000 ciklu atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem. |
| Barošana | 230 V (+10 % / −15 %) 50/60 Hz |
| Patērētā jauda [Slodze] |
450 W [2,1 A] |
| Izolācijas klase | 1 — nepieciešams zemēt |
| Rezerves barošanas avots | Iespējams iegādāties un uzstādīt rezerves akumulatoru NICE PSS124. (Izmantojot adapteri CABLA11 var izmantot arī vecāku modeli PS124.) |
Nice Robus RBS600 piedziņas 360° skats
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
