Produkta apraksts NICE MOFB - Moon fotoelementi - fotoelementi ar BlueBUS pieslēgumu (1 pāris)
NICE MOFB fotoelementi vairs netiek ražoti. Tie ir aizstāti ar to pēcteci NICE EPMB, kam ir tāda pati iekšējā elektronika (nav jāmaina viss fotoelementu komplekts — pietiek pārnest elektroniku no jaunajiem fotoelementiem uz vecajiem).
Citi fotoelementi, kas ir saderīgi ar NICE MOFB modeli, ir dizaina varianti NICE EPSB un NICE EPLB.
Iespējams iegādāties rezerves pārsegus fotoelementiem: NICE-ND-PRB-MOFB
Āra drošības fotoelementi NICE MOFB (tehniskā specifikācija) tiek uzstādīti viens otram pretī vārtu caurbrauktuves platumā vai jebkurā vietā, kur pastāv risks, ka vārti sadursies ar šķērsli. Tie veido infrasarkano staru optiskajā asī; ja stars tiek pārtraukts, tie nosūta vārtiem signālu par to kustības apturēšanu. Tos drīkst izmantot tikai ar ierīcēm, kas atbalsta tehnoloģiju NICE BlueBUS.
Tie sastāv no divām sinhronizētām sastāvdaļām: raidītāja TX un uztvērēja RX.
NICE MOFB fotoelementu uzstādīšana

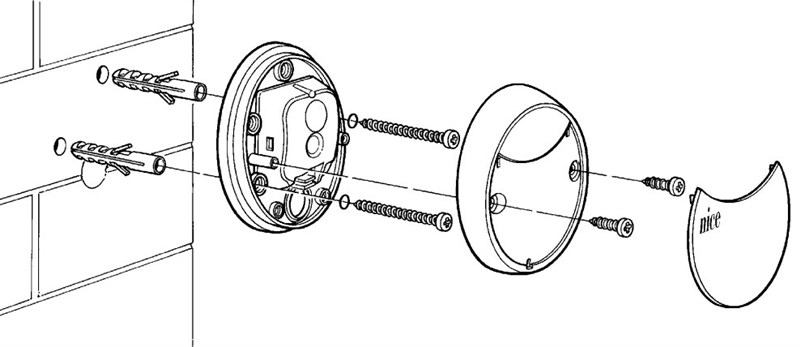

1. Fotoelementus uzstāda vienādā augstumā pie sienas, mūra, staba vai jebkuras citas virsmas (virsmas montāža), novietojot tos vienu pretī otram vienā asī. Lai fotoelementus varētu viegli centrēt, montāžas virsmai jābūt līdzenai:
2. Pēc tam pievienojiet fotoelementus saskaņā ar shēmu, kas pievienota jūsu vārtu piedziņai vai vadības blokam (skatiet NICE Robus 400, 600, 1000 pieslēguma shēmu — vadības bloks RBA3).
3. Veiciet pievienoto ierīču noteikšanas procedūru (šo procedūru atbalsta katra piedziņa vai vadības bloks ar BlueBUS).
4. Pēc tam, lai pārbaudītu, vai pieslēgums ir pareizs, skatiet nodaļu Darbības pārbaude un kļūdu novēršana, vai turpiniet lasīt, lai uzzinātu, kā pieslēgt vairākus fotoelementu pārus:
Vairāku fotoelementu pāru pieslēgšana NICE MOFB datu tīklam NICE BlueBUS
Novietojiet fotoelementus ap vārtiem vai vārtu vērtnēm atbilstoši pilna pieslēguma piemēriem un iestatiet džemperus atbilstoši džemperu tabulai fotoelementu NICE MOFB vārtu piedziņas. Lai nepieļautu traucējumus starp tuvu novietotiem pāriem, saskaņā ar šiem piemēriem, jāievēro raidītāju TX un uztvērēju RX. Pieslēdziet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvēršanas sensors (skatiet FA1 un FA2 piemēros), proti, lai vārti atvērtos, kad ar transportlīdzekli iebraucat starp to optiskajām asīm, jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skatiet attēlu:
NICE MOFB vārtu piedziņas vairāku fotoelementu pāru pilna pieslēguma piemēri
1. Vienviru bīdāmie vārti

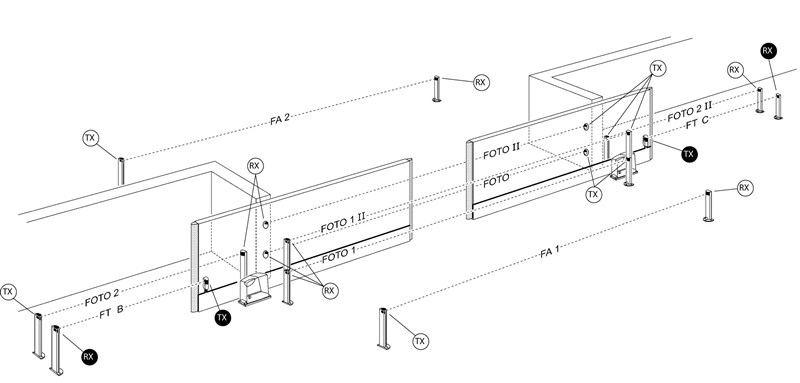

2. Divi sinhronizēti, viens pret otru vērsti bīdāmie vārti
3. Veramie vārti

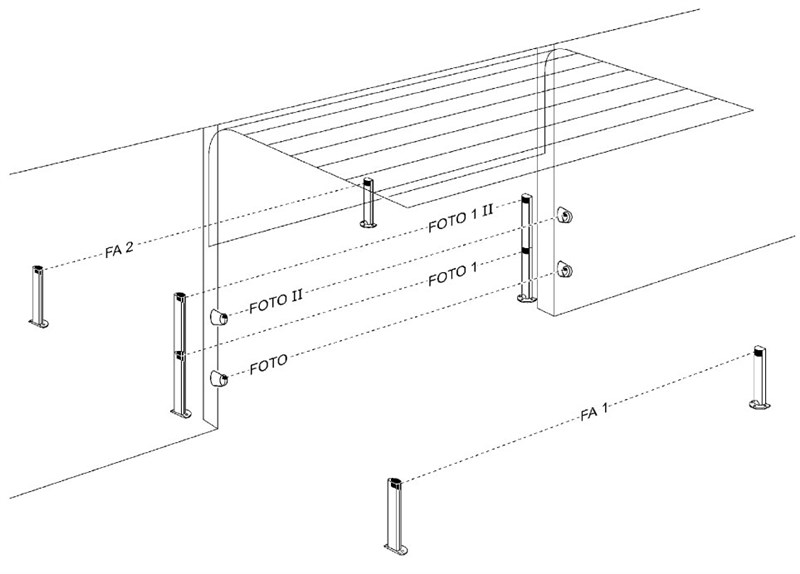

4. Sekciju garāžas vārti

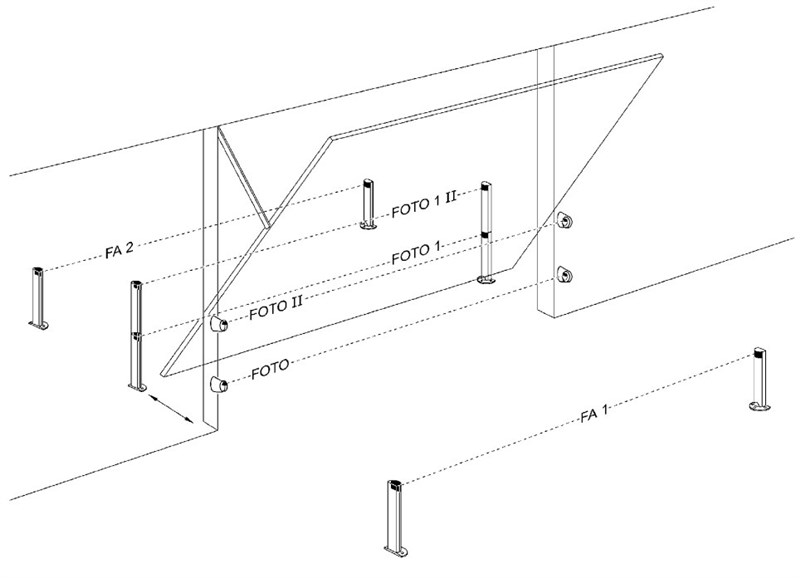

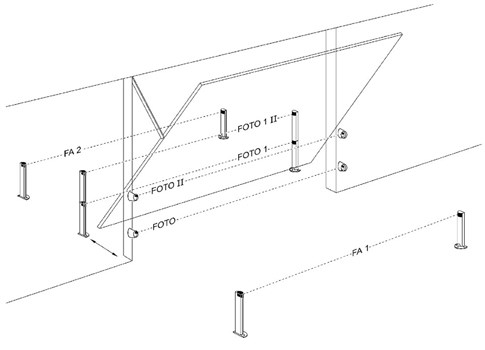

5. Uz augšu paceļamie garāžas vārti
NICE MOFB vārtu piedziņas fotoelementu džemperu tabula
 |
Vairāku fotoelementu pāru pieslēgšana sistēmai BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas; katram pieslēgtajam pārim jābūt unikālai džemperu kombinācijai. Pārliecinieties, ka vienā BlueBUS datu tīklā nav divu pāru ar vienādu kombināciju. Vienā fotoelementu pārī džemperis raidītājā TX un uztvērējā RX jāiestata vienādā pozīcijā. Ja džempera konfigurācijā tiek izmantots tikai viens džemperis, otru vienmēr ievietojiet tukšajā nodalījumā, kā parādīts attēlā pa kreisi. |
| Fotoelementu pāra apzīmējums | Džempera iestatījums ar džemperu kombināciju |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā iepriekšējam, un nav jāveic ierīču atpazīšanas fāze.
NICE MOFB fotoelementu darbības pārbaude un savienojuma kļūdu novēršana
 |

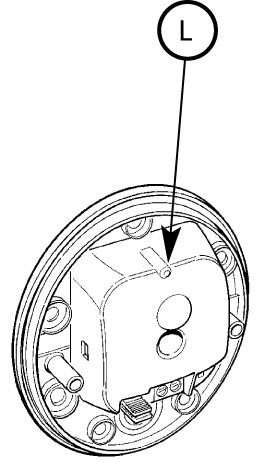

Pēc piedziņas ierīču atpazīšanas fāzes pārbaudiet, vai LED indikators gan raidītājā TX, gan uztvērējā RX mirgo. Atkarībā no LED indikatora mirgošanas var rasties šādas situācijas: |
| LED “L” | Situācija | Ko darīt? |
|---|---|---|
| Nedeg | Fotoelements nav pieslēgts barošanai vai ir bojāts. | Pārbaudiet, vai spriegums fotoelementu ieejās ir aptuveni 8–12 V. Ja spriegums ir atbilstošs, visticamāk, fotoelementi ir bojāti. |
| 3 ātri mirgojumi un sekundes pauze | Piedziņas vadības bloks ierīci nav atpazinis. | Atkārtojiet atpazīšanas fāzi vadības blokā. Pārliecinieties, ka katram fotoelementu pārim ar džemperu palīdzību ir piešķirta unikāla adrese. |
| Ļoti lēna mirgošana | Raidītājs TX regulāri pārraida signālu Uztvērējs RX uztver ļoti labu signālu |
Normāla darbība |
| Lēna mirgošana | Uztvērējs RX uztver labu signālu | Normāla darbība |
| Ātra mirgošana | Uztvērējs RX uztver vāju signālu | Normāla darbība. Tomēr ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Ļoti ātra mirgošana | Uztvērējs RX uztver ļoti vāju signālu | Darbība joprojām ir normāla, taču uz robežas. Ieteicams pārbaudīt raidītāja TX un uztvērēja RX centrējumu un pārliecināties, ka vāciņi ir tīri. |
| Deg | Uztvērējs RX nesaņem nekādu signālu | Pārliecinieties, vai LED indikators uz TX lēni mirgo. Pārbaudiet, vai optiskajā asī starp raidītāju TX un uztvērēju RX nav šķēršļu. Pārbaudiet TX un RX centrējumu. |
NICE MOFB fotoelementu tehniskā specifikācija
| Produkta veids | Detektors automātiskiem veramajiem un bīdāmajiem vārtiem un garāžas durvīm, D tipa atbilstoši standartam EN 12453, kas sastāv no raidītāja TX un uztvērēja RX. |
|---|---|
| Tehnoloģija | Tieša TX–RX optiskā mijiedarbība ar modulētu infrasarkano staru. |
| Barošana/izeja | Ierīci drīkst pieslēgt tikai datu kopnei, kas atbalsta NICE saskarni BlueBUS, no kuras tā saņem elektrisko spriegumu un nosūta izejas signālu. |
| Strāvas patēriņš | 1 BlueBUS bloks |
| Noteikšanas spēja | Necaurspīdīgi objekti, kas lielāki par 50 mm un šķērso optisko asi starp raidītāju TX un uztvērēju RX ar ātrumu, kas mazāks par 1,6 m/s. |
| Raidītāja TX raidīšanas leņķis | 20° +-25% |
| Uztvērēja RX uztveršanas leņķis | Aptuveni 20° |
| Darbības diapazons normālos apstākļos | 15 m, ja raidītāja TX un uztvērēja RX ass maksimālā novirze ir +-5%, arī nelabvēlīgos laikapstākļos |
| Maksimālais darbības diapazons | 30 m, ja raidītāja TX un uztvērēja RX ass maksimālā novirze ir +-5%, labvēlīgos laikapstākļos |
| Adresēšana | 7 pāri ar aizsardzības funkciju un 2 pāri ar komandas “Atvērt” funkciju |
| Izmantošana skābā vai sāļā vidē, vai vidē ar paaugstinātu sprādzienbīstamības risku | Nē |
| Montāža | Vertikāla montāža pie sienas |
| Aizsardzības klase | IP55 |
| Darba temperatūra | -20°C līdz 55°C |
| Izmēri | 69x78x25mm |
| Svars | 50g |
Fotoelementu pieslēgšana NICE MOFB ar piedziņu NICE Robus 400, 600, 1000

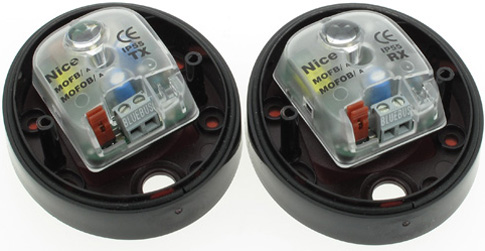

Fotoreleja iekšpuse NICE MOFB vārtiņu piedziņām
