NICE Moonclever MC824H — vadības bloks Toona saimes 24 V veramo vārtu piedziņām
| Produkta pieejamība: | nav pieejams | Labprāt palīdzēsim izvēlēties piemērotu aizstājēju. Droši sazinieties ar mums. |
|---|
Produkta apraksts NICE Moonclever MC824H — vadības bloks Toona saimes 24 V veramo vārtu piedziņām
Pieejams aizstājējs!
NICE Moonclever MC824H vadības bloks ir aizstāts ar jaunāku modeli — NICE Moonclever MC824HR10.
NICE Moonclever MC824H ir vadības bloks automatizācijai vienas vērtnes, vai divu vērtņu vārtiem. Piedziņas ar to saderīgajām jābūt ar barošanu 24Vdc un magnētisko enkoderu (motora apgriezienu rotācijas sensors precīzai vērtnes stāvokļa noteikšanai).
Saderīgs tikai ar konkrēti uzskaitītajām veramo vārtu piedziņām:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Vadības bloks MC824H ietver vadības bloku MCA1, kas ievietots īpaši šim nolūkam paredzētā plastmasas korpusā Moonclever. Iekļauts tipa savienotājs SM pieslēgšanai radio signāla uztvērēja (SMXI, OXI, ...) no tālvadības pultīm (Flor, Era Flor, Era One, Era Inti, ...).
Atbalsta tehnoloģiju BlueBus, kas ļauj ērti pieslēgt papildu ierīces (fotoelementi, bākuguns, karšu lasītāji, atslēgas slēdži, u. c.) izmantojot tikai divdzīslu kabeli, kuram nav jāievēro polaritāte.
Pateicoties tehnoloģijai 24V tā ir piemērota arī NICE Solemyo saules enerģijas sistēmai, kas nodrošina barošanu arī vietās, kur nav pieejams elektroenerģijas avots. Tāpat iespējams vadības bloku barot no rezerves akumulatora NICE PS324, kas vairākas stundas pēc strāvas padeves pārtraukuma ļauj veikt vairākus veramo vārtu atvēršanas un aizvēršanas ciklus. Iestatot gaidstāves režīmu, vadības bloka ar pievienotu vadības signāla uztvērēju patēriņš ir tikai 2 W (barojot no PS324 akumulatoravai Solemyo saules enerģijas sistēmas, patēriņš ir tikai 0,1 W).
Atbalsta NICE Opera tehnoloģiju. Diagnostika ar brīdinājuma bākuguni.
Pēc vērtnes garuma noteikšanas automātiski tiek iestatīti paātrinājuma un palēninājuma intervāli atvēršanas un aizvēršanas laikā; papildus iespējams iestatīt spēku, ātrumu, gājēju atvēršanu u. c., skat. Piedziņas vadības bloka programmēšana. Šķēršļu noteikšana visā vārtu vērtnes kustības laikā nodrošina drošu motora darbību.
NICE Moonclever MC824H vadības bloks ir piemērots Slovākijas klimatiskajiem apstākļiem un atbilst visiem Eiropas drošības standartiem.
Ar NICE Moonclever MC824H vadības bloku saderīgie piederumi
Vadības blokam iesakām iegādāties saderīgus papildpiederumus:
| Kas | Kāpēc | Veids |
|---|---|---|
| Signāllampiņa | Signāllampiņa ar mirgošanu brīdina par vārtu kustību — piemērota izbrauktuvēm ar sliktu pārredzamību. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības rādiusu. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotodrošības sensori | Aizveroties tie konstatē šķērsli un aptur kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | - MoonBUS (MOFB) |
| Raidītājs |
Vārtu tālvadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - SMXI |
| Antena | Lielākam tālvadības pults darbības rādiusam. | - iebūvēta signāllampiņā LUCYB, MLBT - tikai ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram dot tālvadības pulti vai vārtus atvērt manuāli. | - MOTXR |
NICE Moonclever MC824H vadības bloka rokasgrāmata
NICE Moonclever MC824H vadības bloka rokasgrāmatu var lejupielādēt šeit:
NICE Moonclever MC824H vadības bloka rokasgrāmata
NICE Moonclever MC824H vadības bloka uzstādīšana

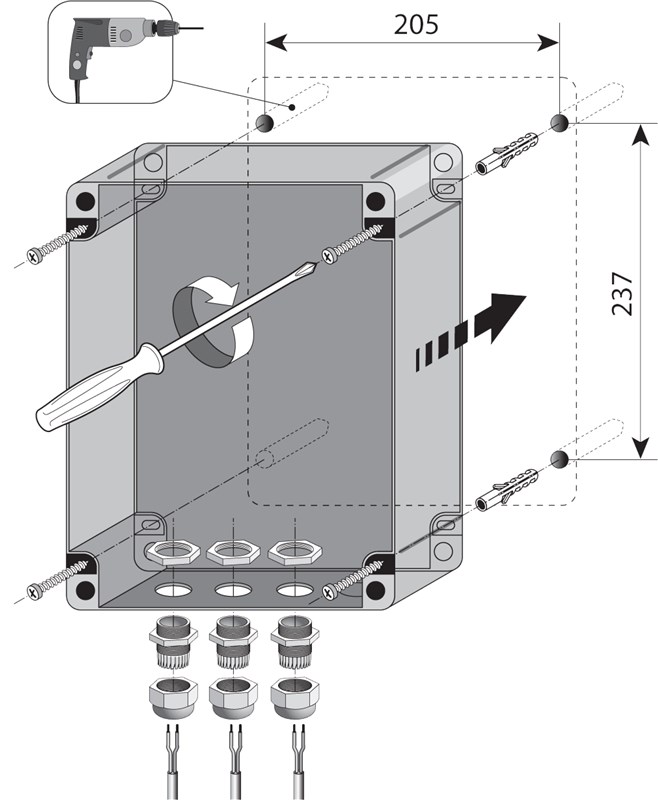

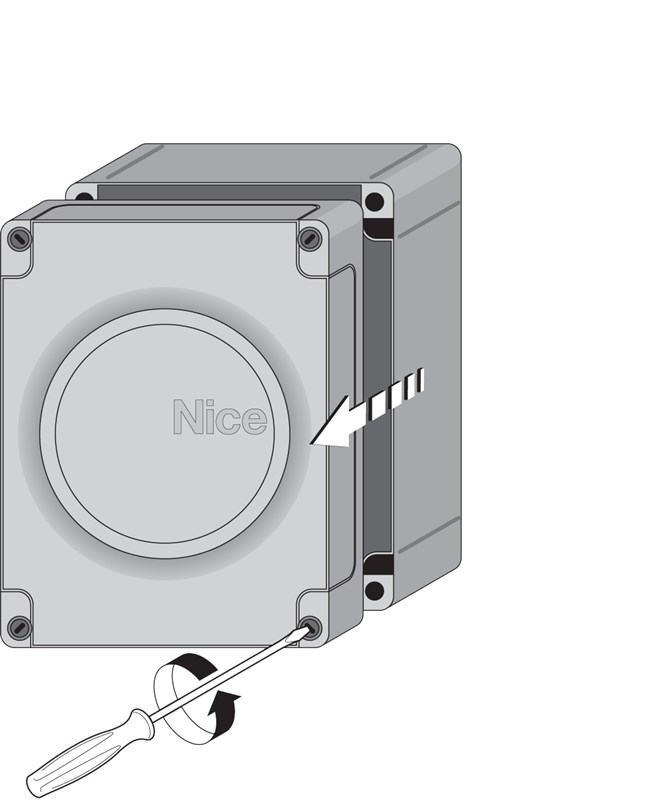

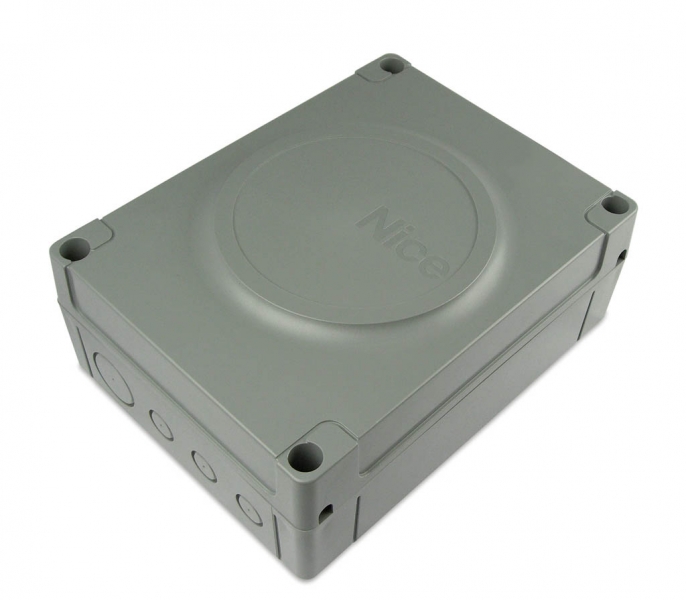

Vadības bloka uzstādīšana standarta montāžas kārbā Moonclever tiek veikta, nostiprinot to ar četrām skrūvēm:
 |
 |
| 1. Izskrūvējiet vāka plastmasas skrūves | 2. Nostipriniet vadības bloka kārbu ar četrām dībeļnaglām |
Kabeļu pievienošana

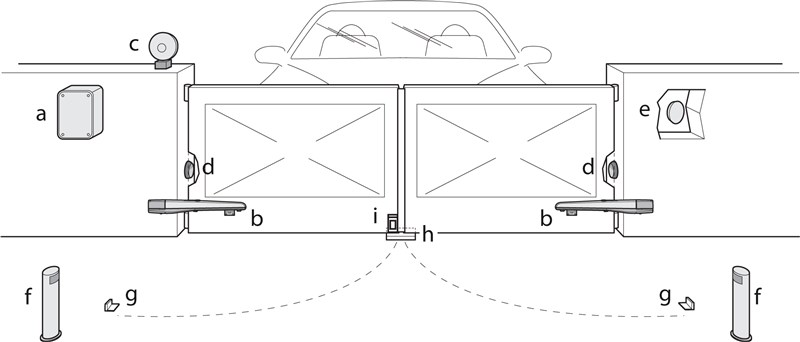

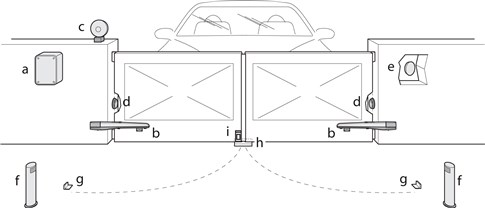

Tipisks (papildu) piedziņas vadības bloka savienojums ar piederumiem izskatās šādi:
Piederumu saraksts
|

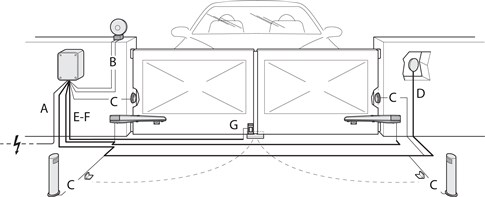

Kabeļu saraksts
| Pielietojums | Veids | Maks. garums |
|---|---|---|
| A. Barošana | 3×1,5mm2 | 30m, lielākam garumam — 3×2,5mm2 + zemējums |
| B. Bākuguns ar antenu |
2×0,5mm2 |
20m 20m (ieteicamais garums — mazāk par 5m) |
| C. Fotoelementi | 2×0,5mm2 | 30m, garumam virs 30m — 2×1mm2 |
| D. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| E. Piedziņas barošana | 3×1,5mm2 | 10m |
| F. Kodētājs | 2×1,0mm2 | 10m |
| G. Elektriskā slēdzene | 2x1,0mm2 | 10m |
NICE Moonclever MC824H vadības bloka pieslēgšana
Pirms piedziņas un papildu ierīču pievienošanas, atvienošanas vai pieslēguma maiņas gan elektrotīklam, gan ierīcēm, noteikti atvienojiet barošanu — pie automātslēdža, izņemot barošanas drošinātāju, vai arī atvienojot rezerves akumulatoru. Pagaidiet, līdz nodziest visas LED diodes.

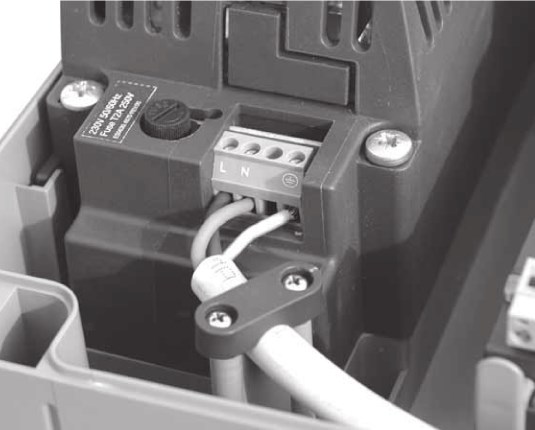

...elektrotīklam
 |
Piedziņas pamata darbībai atliek tikai pievienot piedziņas vadības blokam elektrobarošanas pievadu.
Pieslēgums ir vienkāršs:
|
...papildu ierīcēm
NICE MCA1 vadības ierīce bloka NICE Moonclever MC824H nodrošina šādas ieejas un izejas papildu ierīcēm:
| Ieeja/izeja | Apraksts | |
|---|---|---|
| AERIAL (Antena) |
Radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. | |
| Izeja vienai 12 V brīdinājuma bākugunij NICE LUCYB (vai NICE MLBT) ar vienu 12 V, 21 W spuldzi | ||
| Izeja 12 Vac, maks. 15 VA elektriskajai slēdzenei | ||
| S.C.A. (Indikators) |
Indikatora izeja (24 V, 4 W). Tā darbību var iestatīt, programmējot II līmeņa parametru L4, skatiet II līmeņa programmēšana, L4 — indikatora izeja. | |
| Ieeja saderīgu ierīču paralēlai pieslēgšanai, izmantojot tehnoloģiju BlueBUS ar divdzīslu kabeli, pa kuru tiek pārraidīta gan elektrobarošana, gan sakaru signāls. | ||
| STOP (Apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
|
| Ieeja ierīcēm, kas vārtus darbina pakāpeniski (skatiet Vārtu kustības pakāpeniskā vadība). Var pieslēgt normāli atvērtas ierīces (NO). | ||
| OPEN (Atvērt) |
Ieeja ierīcēm, kas vārtus kustina tikai atvēršanas virzienā (skatiet Vārtu atvēršana). Var pieslēgt normāli atvērtas ierīces (NO). | |
| CLOSE (Aizvērt) |
Ieeja ierīcēm, kas vārtus kustina tikai aizvēršanas virzienā (skatiet Vārtu aizvēršana). Var pieslēgt normāli atvērtas ierīces (NO). | |
| ENC1 | Ieeja piedziņas M1 kodētājam (spailes 1, 2); polaritāte nav jāievēro |

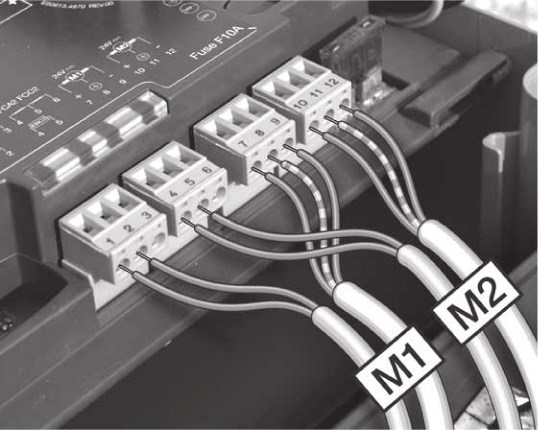

Piedziņu (motoru) M1 un M2 un to enkoderu pieslēgšana |
| ENC2 | Piedziņas M2 enkodera ieeja (spailes 4, 5), polaritāte nav jāievēro | |
| M1 | Motora M1 izeja (spailes 7, 8, 9) | |
| M2 | Motora M2 izeja (spailes 10, 11, 12) | |
Vadības bloka drošinātāji
Tiek gatavots

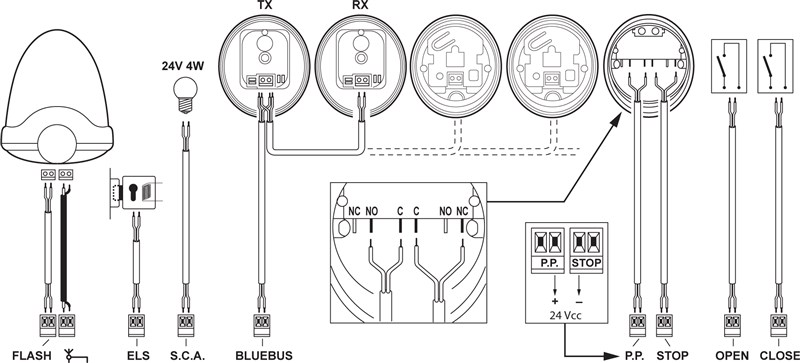

Standarta pieslēguma shēma:
Piedziņas fotoelementi
Lietotājam ļoti ērta BlueBUS tehnoloģija ļauj darbināt un vadīt līdz pat 7 fotoelementu pāriem izmantojot divdzīslu kabeli.

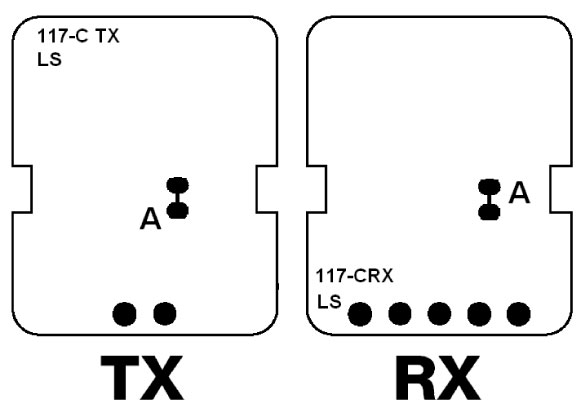

VAIRĀKU FOTOELEMENTU PĀRU PIESLĒGŠANA NICE MOFB UZ DATU TĪKLU NICE BLUEBUS

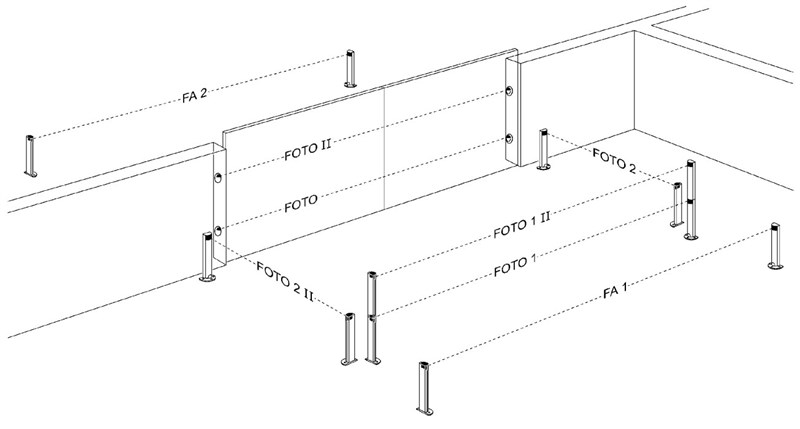

Novietojiet fotoelementus ap vārtiem vai vārtu vērtnēm atbilstoši piemēra shēmām pilnam pieslēgumam un iestatiet džemperus atbilstoši džemperu tabulai fotoelementu NICE MOFB vārtu piedziņas. Lai novērstu traucējumus starp blakus novietotiem pāriem, saskaņā ar šīm piemēra shēmām, jāievēro raidītāju orientācija TX un uztvērēju RX. Pieslēdziet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Fotoelementu pieslēguma piemērs
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvērēji (skat. FA1 un FA2 attēlā), t. i., lai tie atvērtu vārtus, kad ar transportlīdzekli iebraucat starp to optiskajām asīm, jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skat. attēlu:

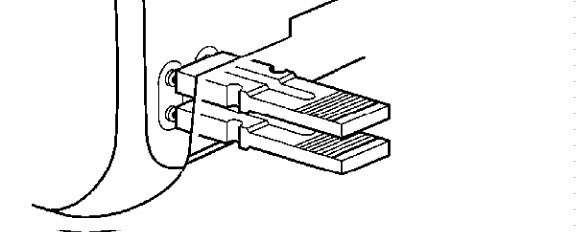

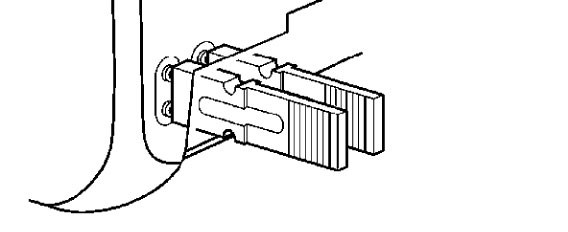

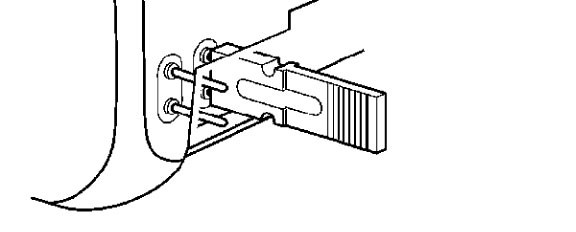

NICE MOFB vārtu piedziņas fotoelementu džemperu tabula
 |
Vairāku fotoelementu pāru pieslēgšana BlueBUS sistēmai BlueBUS notiek, iestatot dažādas džemperu kombinācijas; katram pieslēgtajam pārim jābūt savai unikālai džemperu kombinācijai. Vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu kombināciju. Viena fotoelementu pāra raidītājam TX un uztvērējam RX džemperis jāiestata vienādā pozīcijā. Ja džempera iestatījumam nepieciešams tikai viens džemperis, otru vienmēr ievietojiet tukšajā nodalījumā, kā parādīts attēlā pa kreisi. |
| Fotoelementu pāra apzīmējums | Džempera iestatījums ar džemperu kombināciju |
|---|---|
| FOTO |  |

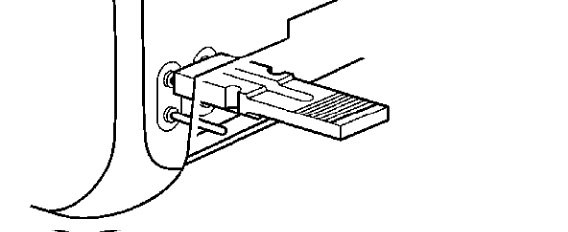

| FOTO II |  |

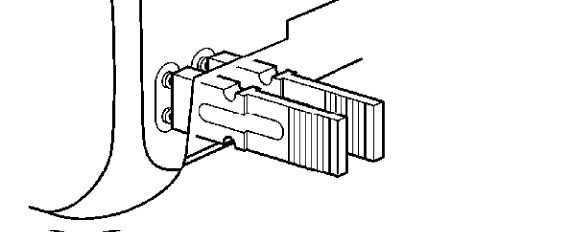

| FOTO 1 |  |

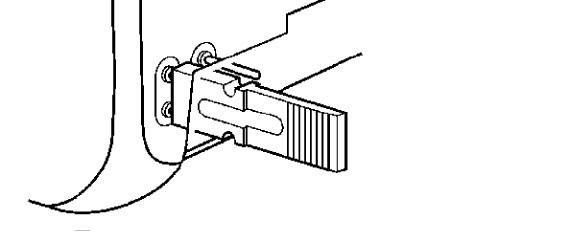

| FOTO 1 II |  |

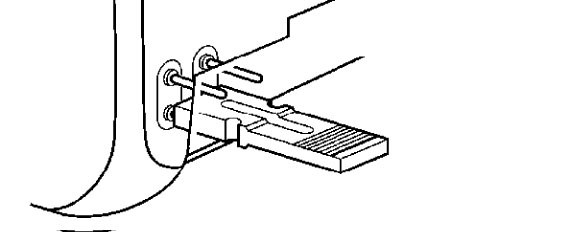

| FOTO 2 |  |
| FOTO 2 II |  |
|

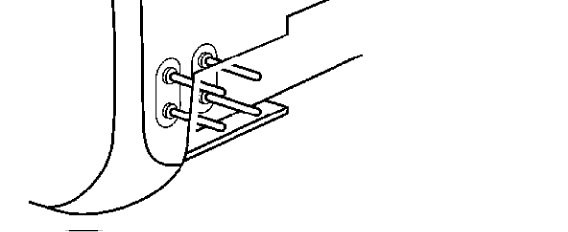

FOTO 3 UZMANĪBU! NEATĻAUTA KONFIGURĀCIJA! |
 |
|

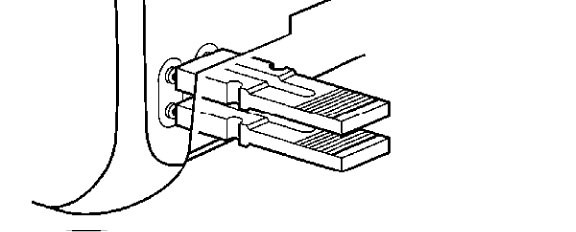

FA1 |
 |
|
FA2 |
 |

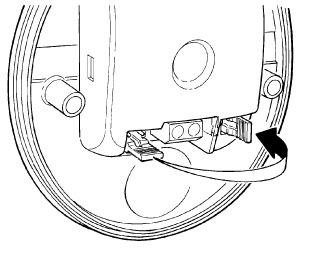

Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā iepriekšējam, un ierīces atpazīšanas procedūra nav jāveic.

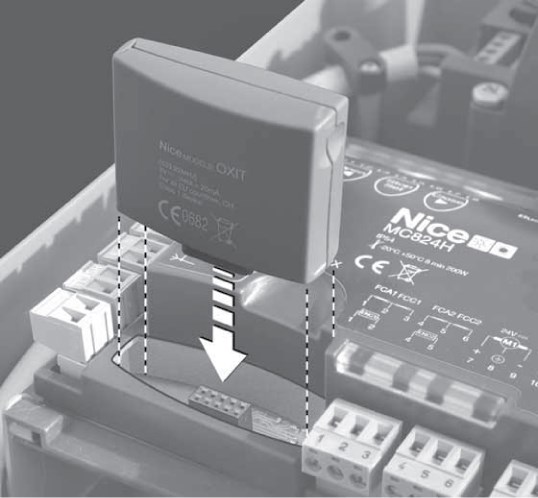

Vārtu piedziņas radiosignāla uztvērējs
 |
NICE Moonclever MC824H vadības bloks tiek piegādāts ar NICE MCA1 vadības bloku, kas nodrošina SM savienotāju ārējā radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu komandas, ko pārraida no tālvadības pultīm, tātad tas ir nepieciešams priekšnoteikums, lai attālināti vadītu bīdāmos vārtus ar tālvadības pulti. |
Piedziņai pievienoto ierīču noteikšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas BlueBUS ieejās un STOP jāveic papildu ierīču noteikšanas procedūra. Piedziņa pati brīdinās, ka šī darbība jāveic, mirgojot LED indikatoriem L1 un L2.
|
Vārtu vērtnes kustības noteikšana (automātiskais režīms)
Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas pozīciju), vadības blokam pašam jānosaka vārtu vērtņu atvēršanas loka garums. Šīs procedūras laikā piedziņa pārvieto vārtus no viena gala atdures līdz otrai un nosaka vārtu atvēršanas intervāla garumu. Ir arī alternatīva manuālā un kombinētā metode, ko atradīsiet rokasgrāmatā.
|
Piedziņas vadības bloka programmēšana
Vadības bloks MC824H ļauj ieprogrammēt vairākas funkcijas, ieslēdzot/izslēdzot funkciju I līmeņa programmēšanā., vai iestatot iepriekš noteiktu parametra vērtību II līmeņa programmēšanā.
Vadības bloks MCA1 ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Lietojums |
|---|---|---|
| Atvērt | Ar šo pogu piedziņai var dot komandu atvērt vārtus. Programmēšanas laikā tā arī pārvieto programmējamā parametra vērtību uz augšu. | |
| Apturēt/Iestatīt | Ar šo pogu piedziņai var dot komandu apturēt vārtus. Pirmo reizi nospiežot un turot 5 sekundes, var pāriet I līmeņa programmēšanas režīmā. Nospiežot un turot vēlreiz, var pāriet II līmeņa programmēšanas režīmā. pašreizējai LED diodei. | |
| Aizvērt | Ar šo pogu piedziņai var dot komandu aizvērt vārtus. Programmēšanas laikā tā arī pārvieto programmējamā parametra vērtību uz leju. |
I līmeņa programmēšana.
I līmenī, programmējot, ieslēdz/izslēdz attiecīgo funkciju. Ja funkcija ir ieslēgta, attiecīgā vadības bloka LED diode deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
Lai ieietu I līmeņa programmēšanas režīmā, turiet nospiestu pogu “Apturēt/Iestatīt” aptuveni 5 sekundes, līdz sāk mirgot LED diode L1. Pēc tam ar pogām “Atvērt” un “Aizvērt” pārvietojiet pašreizējās LED diodes indikāciju uz augšu vai uz leju. Katras darbības veikšanai ir 10 sekundes; pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošā LED diode atrodas virs tās funkcijas LED diodes, kuru vēlaties ieslēgt vai izslēgt, vienreiz nospiediet pogu “Apturēt/Iestatīt” — mirgošana kļūs ātrāka (funkcija ieslēgta) vai lēnāka (funkcija izslēgta). Pēc tam neko nedariet un gaidiet, līdz piedziņa 10 sekunžu laikā izies no programmēšanas režīma. Ja viss ir izdevies, attiecīgās ieslēgtās funkcijas LED diode paliks iedegta.
Programmējamo funkciju saraksts:
| LED diode | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana | Pēc noteikta laika (ko iestata “II līmeņa programmēšanā — pauzes ilgums”) pēc vārtu atvēršanas tie sāk automātiski aizvērties. Ja funkcija ir izslēgta, vārtus var vadīt tikai ar komandu no vārtu tālvadības pults utt. |
| L2 | Aizvēršana pēc fotoelementu atbrīvošanas |
Šī funkcija ļauj vārtus turēt atvērtus tikai tik ilgi, cik nepieciešams, lai transportlīdzeklis izbrauktu. Kad fotoelementi tiek atbrīvoti (transportlīdzeklis ir pabraucis garām), pēc 5 sekundēm vārti sāk aizvērties automātiski. Šai funkcijai ir divi darbības veidi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekšējo funkciju). Automātiskā aizvēršana ieslēgta — pēc fotoelementu atbrīvošanas vārti apstājas un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var neatvērties pilnībā. |
| L3 | Vienmēr aizvērt | Pēc strāvas padeves pārtraukuma vārti vai nu paliek iepriekšējā stāvoklī (ja šī funkcija ir izslēgta), vai aizveras (ja funkcija ir ieslēgta). |
| L4 | Gaidstāves režīms | Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Tā ir īpaši noderīga, ja barošana tiek nodrošināta no rezerves akumulatora (piemēram, NICE PS124). Ja funkcija ir aktīva, vadības bloks izslēdzas minūti pēc pēdējās vārtu kustības. BlueBUS ieeja (un līdz ar to visas tai pievienotās ierīces), visas LED diodes, izņemot BlueBUS LED diodi, kas lēni mirgos. Šādā stāvoklī, saņemot komandu, vadības bloks vispirms restartējas un tikai pēc tam izpilda attiecīgo komandu. |
| L5 | Elektriskā slēdzene/automātiskais apgaismojums | Ja funkcija nav ieslēgta, ELS izeja darbojas kā elektriskā slēdzene; ja funkcija ir ieslēgta, ELS izeju var izmantot automātiskajam apgaismojumam. |
| L6 | Iepriekšēja mirgošana | Pēc signāla saņemšanas par vārtu kustību vispirms bākuguns trīs sekundes brīdina apkārtējos ar mirgojošu gaismu, un tikai pēc tam sākas pieprasītais kustības manevrs. |
| L7 | Aizvēršanas komanda nozīmē daļēju atvēršanu | Komanda aizvērt vienmēr sāk manevru daļējas vārtu atvēršanas manevru. |
| L8 | Atvērtu vārtu indikators/apkopes indikators | Ja funkcija nav ieslēgta, S.C.A. izeja darbojas kā atvērtu vārtu indikators; ja funkcija ir ieslēgta, S.C.A. izeja darbojas kā apkopes indikators. |
II līmeņa programmēšana.
II līmenī programmējot iestata attiecīgo funkciju vērtības (šīs funkcijas atšķiras no I līmeņa).
Aizmirstiet par I līmeņa programmēšanu. II līmeņa programmēšanu aktivizē, turot nospiestu pogu "Stop/Set" apmēram 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām "Open" un "Close" pārvietojiet pašreizējo LED indikatoru uz augšu vai uz leju. Katrai darbībai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators ir novietots virs tās funkcijas LED indikatora, kurai vēlaties iestatīt parametru, nospiediet un turiet pogu "Stop/Set", lai atvērtu konkrētā LED indikatora iestatījumus. LED indikators, kas paliek iedegts (pogu "Stop/Set" joprojām turot nospiestu), norāda pašreizējo parametra vērtību. Šo vērtību var mainīt uz augšu vai uz leju, izmantojot pogas "Open" vai "Close" (joprojām turot nospiestu pogu "Stop/Set"), pēc tam atlaidiet pogu "Stop/Set" un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Lai pārbaudītu, vai viss ir izdevies, atkārtojiet šo procedūru, bet nemainiet parametra vērtību.
Programmējamo funkciju saraksts:
|
Ieejas LED indikators — Nosaukums |
Iestatījuma LED indikators — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja I līmeņa programmēšanā vērtība „Automātiskā aizvēršana“ ir ieslēgta, |
L1 — 5 sekundes L2 — 15 sekundes L3 — 30 sekundes L4 — 45 sekundes L5 — 60 sekundes L6 — 80 sekundes L7 — 120 sekundes L8 — 180 sekundes |
|
Iestata vārtu kustības secību, kas tiek aktivizēta, atkārtoti nospiežot, piemēram, vārtu pults pogu vai izmantojot STEP-BY-STEP ieeja (saukta arī par P.P.vai Soļu vadību). Ja iestatāt L4, L5, L7 vai L8, tiks ietekmētas arī ieejas OPEN un CLOSE. |
L1 — Atvērt/Stop/Aizvērt/Stop L2 — Atvērt/Stop/Aizvērt/Atvērt L3 — Atvērt/Aizvērt/Atvērt/Aizvērt L4 — Kopīpašuma režīms L5 — Kopīpašuma režīms ar Stop pēc 2 s L6 — Soļu vadība, 2 s daļēja atvēršana L7 — Vadība tikai ar pastāvīgi nospiestu pogu L8 — Pusautomātiska atvēršana, aizvēršana tikai ar pastāvīgi nospiestu pogu |
|
Iestata vārtu kustības ātrumu normālas darbības laikā (nevis vārtu kustības sākumā un beigās). |
L1 — Ļoti lēni (30%) L2 — Lēni (45%) L3 — Vidēji (55%) L4 — Ātri (70%) L5 — Ļoti ātri (85%) L6 — Ārkārtīgi ātri (100%) L7 — Atveras „ātri”, aizveras „lēni” L8 — Atveras „ārkārtīgi ātri”, aizveras „ātri” |
|
L4 — Motora atslēgšana pēc aizvēršanas Iestata laiku milisekundēs, cik ilgi vadības bloks pēc aizvēršanas atlaiž motoru, lai samazinātu spiedienu uz vārtu vērtni. |
L1 — Nav L2 — Minimāls (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maksimāls (800 ms) |
|
Pielāgo motora spēka kontroles sistēmu vārtu svaram. |
L1 — Vāja L2 — ... L3 — ... (noklusējuma vērtība) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Ļoti spēcīga |
|
Iestata vārtu atvēruma lielumu daļējas atvēršanas režīmā. Iestatījumos L5–L8 minimālā vērtība nozīmē mazāko no abu vērtņu iestatītajiem atvēršanas leņķiem. Piemēram, ja vērtne M1 atveras par 90° un vērtne M2 par 110°, minimālā vērtība ir 90°. |
L1 — Vērtne M2 atveras par ceturtdaļu L2 — Vērtne M2 atveras līdz pusei L3 — Vērtne M2 atveras par trim ceturtdaļām L4 — Vērtne M2 atveras pilnībā L5 — Vērtnes atveras par ceturtdaļu no minimālās vērtības L6 — Vērtnes atveras līdz pusei no minimālās vērtības L7 — Vērtnes atveras par trim ceturtdaļām no minimālās vērtības L8 — Vērtnes atveras līdz minimālajai vērtībai |
|
Iestata vārtu darbības ciklu skaitu, pēc kura piedziņa norādīs, ka nepieciešama apkope. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atskaņo līdz 8 pēdējo kļūdu paziņojumu veidus. |
L1 — 1. manevra rezultāts L2 — 2. manevra rezultāts L3 — 3. manevra rezultāts L4 — 4. manevra rezultāts L5 — 5. manevra rezultāts L6 — 6. manevra rezultāts L7 — 7. manevra rezultāts L8 — 8. manevra rezultāts |
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārēja barošana (piemēram, indikatora apgaismojums, atslēgas slēdzis, karšu lasītāji, u. c.), pievienojiet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 200mA. |
Vadības bloka īpašās funkcijas
Atmiņas dzēšana
Nospiediet pogas "Open" un "Close" un turiet nospiestas, līdz sāk mirgot L1 un L2.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, fotostaru kūlī fotostaru iekļūst nenovēršams šķērslis un vārti drošības apsvērumu dēļ negrib kustēties, var aktivizēt režīmu "Operatora klātbūtne" vai nu pastāvīgi, II līmeņa programmēšanā iestatījumā L2 — Pakāpeniskas vadības veids uz vērtību L7 — Operatora klātbūtne, vai īslaicīgi:
- Dodiet vārtu piedziņai komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja ir kāda problēma, vārti nekustēsies un bākuguns visticamāk signalizēs par kļūdu.
- Tāpēc 3 sekunžu laikā pēc iepriekšējās komandas došanas dodiet komandu vēlreiz un turiet to nospiestu.
- Kamēr turēsiet komandu, vārti kustēsies; atlaižot to, tie apstāsies.
Apkopes paziņojums
II līmeņa programmēšanā punktā L7 — Apkopes brīdinājums iestata ciklu skaitu, pēc kura piedziņai jāsignalizē par nepieciešamību veikt apkopi (pārbaudi). Par to piedziņa signalizē ar bākuguni (vai arī S.C.A. izejā, ja tas iestatīts II līmeņa programmēšanā punktā L4 — Izejas indikators līmenis L7 — Apkope) šādi:
| Ciklu skaits | Signalizācija ar bākuguni | Signalizācija ar S.C.A. izejas indikatoru |
|---|---|---|
| mazāk nekā 80% no limita | Normāla darbība, mirgo ar pussekundes intervālu. | Iedegas 2 sekundes pēc atvēršanas sākuma. |
| 80–100% no limita | Iedegas 2s pēc manevra sākuma, pēc tam darbojas kā parasti. | Mirgo manevra laikā. |
| vairāk nekā 100% no limita | Iedegas 2s pēc manevra sākuma, pēc tam darbojas kā parasti, un iedegas vēl 2s pēc manevra beigām. | Nepārtraukti mirgo. |
Norādījumus par apkopes paziņojuma dzēšanu un aktuālā manevru skaita pārbaudi attiecībā pret limitu skatiet rokasgrāmatas 12. tabulā.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai rodas kāda cita problēma, droši sazinieties ar mūsu tehniskā atbalsta dienestu NICE piedziņu jautājumos.
Atkarībā no problēmas rakstura
Uzstādīšanas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no šīm problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un tālvadības pults LED indikators neiedegas. |
Pārbaudiet, vai tālvadības pults baterijas ir darba kārtībā; ja nav, nomainiet tās. Norādījumus skatiet attiecīgās tālvadības pults rokasgrāmatā. |
|
Vārti nereaģē uz tālvadības pults komandu, bet tālvadības pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir saglabāta atmiņā uztvērēja ir darba kārtībā vai mēģiniet tālvadības pulti ieprogrammēt no jauna. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai ir 230V barošana. Ja tā ir, pārbaudiet abus drošinātājus un vajadzības gadījumā nomainiet tās pret jaunām ar tādiem pašiem parametriem. |
|
Vārti nekustas, un signāllampa nemirgo. |
Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu. Nosūtot komandu ar tālvadības pulti vajadzētu BlueBUS LED indikatoram divreiz ātri iemirgoties. Ja komandu nosūta cita ierīce, izmantojot STEP-BY-STEP ieeju (P.P.), vajadzētu iedegties attiecīgajam STEP-BY-STEP LED indikatoram. |
|
Vārti nekustas, un signāllampa iemirgojas vairākas reizes. |
Saskaitiet iemirgošanās reižu skaitu un skatiet Diagnostika pēc signāllampas mirgošanas. |
|
Vārti sāk kustēties, bet uzreiz apstājas un sāk kustēties pretējā virzienā. |
Ieprogrammētais motora spēks iespējams, ir pārāk mazs jūsu vārtiem. Pārbaudiet, vai vārtu kustību nekavē šķēršļi, un vajadzības gadījumā palieliniet piedziņas spēku. |
|
Vārti sāk kustēties, bet signāllampa nedarbojas. |
Pārbaudiet, vai FLASH izejā vārtu kustības laikā ir spriegums (sprieguma vērtība nav svarīga, aptuveni 10–30 Vdc). Ja izejā ir spriegums, problēma, visticamāk, ir signāllampā, mēģiniet to nomainīt pret līdzīgu, lai pārbaudītu, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
|
Vārti sāk kustēties, bet S.C.A. izeja nedarbojas. |
Noskaidrojiet, kāds funkcijas veids ir ieprogrammēts S.C.A. izejai un, ja izejai vajadzētu mirgot, pārbaudiet, vai tajā ir spriegums (aptuveni 24 Vdc). Ja izejā ir spriegums, problēma, visticamāk, ir spuldzē; mēģiniet to nomainīt pret līdzīgu, lai pārbaudītu, vai tā darbojas. Ja izejā nav sprieguma, S.C.A. izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
Diagnostika pēc signāllampas mirgošanas
Vārtu kustības laikā signāllampa regulāri iemirgojas ik sekundi. Ja rodas problēma, signāllampa paziņo par kļūdu ar divām ātrām, secīgām mirgošanas sērijām.
|
Iemirgošanās reižu skaits |
Kļūda |
Risinājums |
|---|---|---|
|
1 iemirgošanās 1 sekundes pauze 1 iemirgošanās |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai neatbilst tām, kas tika noteiktas ierīču noteikšanas fāzē. Veiciet noteikšanas fāzi vēlreiz. Ja tas nepalīdz, mēģiniet vēlreiz; pretējā gadījumā ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet garantijas prasību vai salabojiet). |
|
2 iemirgošanās 1 sekundes pauze 2 iemirgošanās |
Fotobiržu nostrāde |
Nostrādā fotoelementi, kas ir normāli, ja vārtu aizvēršanās laikā to stars tiek pārtraukts. Ja stars nav ticis pārtraukts, fotoelementi var būt netīri, apžilbināti vai bojāti. |
|
3 iemirgošanās 1 sekundes pauze 3 iemirgošanās |
Motora spēka ierobežotāja nostrāde
|
Kustības laikā vārti konstatējiet palielinātu berzi — vārti, iespējams, nav pareizi noregulēti. Mēģiniet tos kustināt ar roku un noregulēt. Parasti palīdz arī motora spēka palielināšana, vajadzības gadījumā arī funkcijas “Spēka palielinājums” aktivizēšana. Vēl viena iespējamā problēma ir tad, ja apakšējais atduris ir novietots pārāk augstu. |
|
4 iemirgošanās 1 sekundes pauze 4 iemirgošanās |
STOP ieejas aktivizēšana
|
Uz STOP ieejuir nosūtīta komanda, tādēļ, ja nostrāde nav paredzēta, pārbaudiet tai pievienotās ierīces. |
|
5 iemirgošanās 1 sekundes pauze 5 iemirgošanās |
Vadības bloka iekšēja kļūda |
Uzgaidiet 30 sekundes un mēģiniet vēlreiz. Ja kļūda saglabājas, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs jāremontē vai jānomaina vadības bloks. |
|
6 iemirgošanās 1 sekundes pauze 6 iemirgošanās |
Sasniegts manevru stundas ierobežojums. |
Uzgaidiet dažas minūtes, līdz ciklu ierobežotājs samazināsies zem noteiktās robežvērtības. |
|
7 iemirgošanās 1 sekundes pauze 7 iemirgošanās |
Elektronisko shēmu iekšēja kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja kļūda saglabājas, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams remontēt vai nomainīt vadības bloku. |
|
8 iemirgošanās 1 sekundes pauze 8 iemirgošanās |
Aktīva nepārtraukta komanda.
|
Piedziņai nepārtraukti tiek nosūtīta komanda — pārbaudiet ierīces, kas pievienotas OPEN ieejai. Visticamāk, to izraisa pievienotais taimeris, ja tāds ir.
|
|
9 iemirgošanās 1 sekundes pauze 9 iemirgošanās |
Piedziņa ir bloķēta ar komandu “Bloķēt automatizāciju”. | Atbloķējiet piedziņu, izmantojot komandu “Atbloķēt automatizāciju”. |
| 10 iemirgošanās
1 sekundes pauze 10 uzliesmojumi |
Enkodera ierobežotāja aktivizēšana | Kustības laikā vārti konstatējiet paaugstinātu berzi un pārbaudiet, vai kustība ir vienmērīga. |
Diagnostika, izmantojot LED diožu mirgošanu
Uz MCA1 vadības blokā MC824H vadības blokā ir divas LED diožu grupas, no kurām katra ar mirgošanu vai degšanu norāda uz vadības bloka normālu darbību vai kļūdu diagnostiku, kā aprakstīts tālākajās tabulās.
Horizontālās BLUEBUS, STOP, PP, OPEN, CLOSE LED diodes
|
Indikācija |
Stāvoklis |
Risinājums |
|---|---|---|
|
BlueBUS LED diode |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un vajadzības gadījumā nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku, vajadzības gadījumā visas ieejas. Ja tas nepalīdz, atiestatiet vadības bloku. Ja arī tas nepalīdz, visticamāk, vadības bloks būs jānomaina. |
|
Mirgo ar vienas sekundes intervālu |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri uzliesmojumi |
Mainījies ieeju stāvoklis |
Normāla darbība — mainījies ieejas stāvoklis STEP-BY-STEP, STOP, OPEN, CLOSE, tika aktivizēti fotoelementi, vai piedziņa saņēma komandu no tālvadības pults. |
|
Mirgošanas sērijas, ko atdala vienas sekundes pauze |
Vairākas iespējas |
Uzliesmojumu skaits sērijā atbilst kļūdu diagnostikai, ko norāda bākuguns. |
|
STOP LED diode (Apturēt) |
||
|
Nedeg |
STOP ieeja ir aktivizēta |
Pārbaudiet ierīces, kas pievienotas pie STOP ieejas. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
STEP-BY-STEP LED diode (saukta arī par P.P., pakāpeniska vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
STEP-BY-STEP ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja ierīce ir pievienota pie STEP-BY-STEP ieejas. |
|
OPEN LED diode (Atvērt) |
||
|
Nedeg |
Viss kārtībā |
OPEN ieeja nav aktīva. |
|
Deg |
OPEN ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja ierīce ir pievienota pie OPEN ieejas. |
|
CLOSE LED diode (Aizvērt) |
||
|
Nedeg |
Viss kārtībā |
CLOSE ieeja nav aktīva. |
|
Deg |
CLOSE ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja ierīce ir pievienota pie CLOSE ieejas. |
Vertikālās L1–L8 LED diodes
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt pēc fotoelementu darbības pārtraukšanas nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt pēc fotoelementu darbības pārtraukšanas ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms ir ieslēgta. |
|
Mirgo |
|
|
LED 5 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Elektriskā slēdzene/Automātiskais apgaismojums nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Elektriskā slēdzene/Automātiskais apgaismojums ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 6 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 7 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 8 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Atvērtu vārtu indikators/Apkopes indikators nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Atvērtu vārtu indikators/Apkopes indikators ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
Rezerves akumulatora uzstādīšana NICE MC824H vadības blokam
Rezerves akumulators NICE PS324 nav iekļauts standarta komplektācijā piedziņas, taču to iespējams pasūtīt atsevišķi. Elektroapgādes pārtraukuma gadījumā vārtu piedziņa tiks darbināta no šī akumulatora. Akumulators tiek nepārtraukti uzlādēts no elektrotīkla.

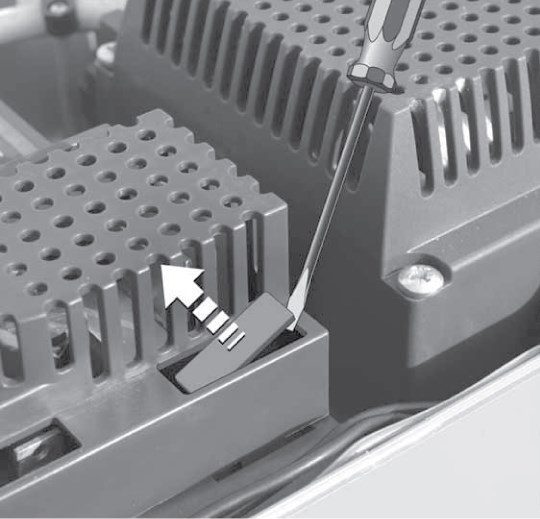

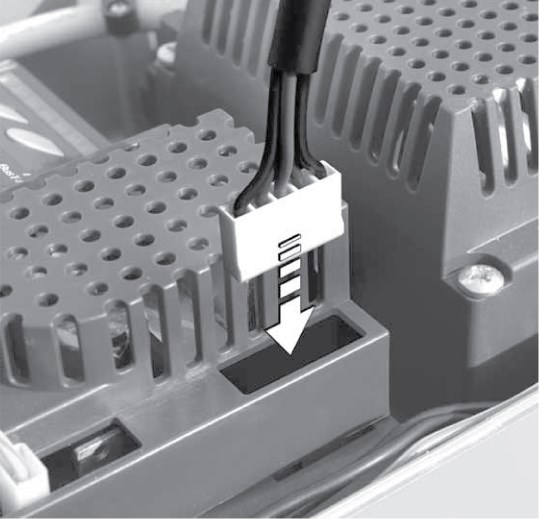

| 1. Izņemiet akumulatora savienotāja plastmasas vāciņu | 2. Pievienojiet akumulatoru savienotājam un novietojiet to blakus vadības blokam |
|---|---|
 |
 |
NICE Moonclever MC824H vadības bloka tehniskie parametri
| Modelis | NICE Moonclever MC824H |
|---|---|
| Tipa apraksts | Elektroniskais vadības bloks veramo vārtu automātiskai darbībai. Komplektā ietilpst vadības bloka NICE MCA1, bet bez radio uztvērēja. |
| Barošana | 230V (+10% -15%) 50/60Hz |
|
Jaudas patēriņš |
200W (mazāk par 100W, ja ieslēgts gaidstāves režīms) |
| Rezerves barošanas avots | var iegādāties atsevišķi un uzstādīt rezerves akumulatoru NICE PS324 |
| Signāllampas izeja | vienai signāllampai 12Vdc ar spuldzi, maks. 21W (piemēram, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izejas indikators (S.C.A.) | vienai 21V spuldzei, maks. 4W (izejas spriegums +50% -30%); var vadīt nelielu releju |
| BlueBUS izeja | viena izeja līdz 15 BlueBUS ierīcēm (ne vairāk kā 6 fotoelementu pāri MOFB/MOFOB + 2 fotoelementu pāri MOFB/MOFOB kas kalpo atvēršanai + 4 karšu lasītāja MOMB/MOTB digitālās tastatūras) |
| STOP ieeja | normāli atvērtiem, normāli aizvērtiem un ierīcēm ar konstantu 8,2KΩ pretestību |
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | normāli atvērta (savienošana izsauc komandu "Pakāpeniska vadība") |
| OPEN ieeja | normāli atvērta (savienošana izsauc komandu "Atvērt") |
| CLOSE ieeja | normāli atvērta (savienošana izsauc komandu "Aizvērt") |
| Radio uztvērējs | bez uztvērēja, “SM” savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. |
| Antenas ieeja | 50Ω koaksiālajam kabelim RG-58 (vai līdzīgam) |
| Programmēšanas funkcijas | 8 ieslēdzamas/izslēdzamas funkcijas (I līmeņa programmēšana) 8 regulējamas funkcijas (II līmeņa programmēšana) |
| Pašdiagnostikas funkcijas |
Vārtu vērtnes garuma noteikšana (paātrinājuma un palēninājuma attālumu aprēķināšana, daļējas atvēršanas punkta aprēķināšana) |
| Darba temperatūra | -20°C līdz +50°C |
| Izmantošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē |
| Aizsardzības klase | IP54 |
| Izmēri | 232×310×122 (p×g×a) |
| Svars | 4,1kg |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
