NICE MC800 tehniskā rokasgrāmata ar MCA5 plati
Pārskats par visām trim instrukcijām · MC824HR30 · MC800 / MCA5 · Road RD400
Praktiska NICE MC800 rokasgrāmata ar MCA5 plati
Šī instrukcija ir paredzēta MC800 ar plati NICE MCA5: uz plates ir izeja OGI un poga Photo PRG. Šī ir paaudze, kurai NICE piešķir rokasgrāmatu periodam līdz 09/2025. Jaunākajai MC800R30 ir atšķirīga OutSTB izeja un enerģijas taupīšanas režīms; tās shēmu nevar automātiski attiecināt uz šo modeli.
MC800 vada vienu vai divus saderīgus 230 V AC veramo vārtu motorus. Ja ir viena vērtne, izmanto M2. Ja ir divas vērtnes, M2 sāk atvērties pirmais, bet M1 sāk aizvērties pirmais. Mehāniskajiem atdurēm, kondensatoriem un iespējamajiem gala slēdžiem jāatbilst konkrētajiem piedziņas mehānismiem.
Piedziņas mehānismi un piederumi MC800
Izšķirošs ir precīzs piedziņas mehānisma tips un barošanas spriegums. Piemēram, ražotājs iesaka MC800 piedziņas mehānismam NICE HY7005; līdzīgi nosauktajam HY7024 ir 24 V motors, un tam izmanto citu vadības bloku. Nomainot sākotnējo vadības bloku, vadus pieslēdz atbilstoši spaiļu funkcijām, nevis to sākotnējiem numuriem.
| Pozīcija | Nozīme / procedūra |
|---|---|
| Releja fotoelementi | NICE EPM – TX/RX barošana un atsevišķs drošības kontakts C–NC. Piemērs redzams nākamajā shēmā. |
| BlueBUS fotoelementi | NICE EPMB – divvadu savienojums ar 6–7, bez polaritātes. EPM un EPMB pieslēgums atšķiras. |
| Brīdinājuma bākuguns | NICE ELAC – versija elektrotīkla spriegumam ar iebūvētu mirgotāju. FLASH 230 V vadības blokā nav zemsprieguma izeja. |
| Atslēgas slēdzis | NICE EKS – bezpotenciāla C–NO kontakts SbS, OPEN vai CLOSE funkcijai. |
| Radiovadība | NICE OXIBD SM savienotājam un piemērota tālvadības pults, piemēram, NICE ON3EBD. Savienošana pārī ir atkarīga no konkrētā uztvērēja. |
| Servisa iestatījumi | NICE IBT4N + NICE OVIEW piekļuvei, izmantojot BusT4. |
Motora ierobežojumus, darba ciklu un kondensatoru pārbaudiet izvēlētā piedziņas mehānisma instrukcijā. BlueBUS sistēmas kapacitāti aprēķina slodzes vienībās; vadības bloka maksimālā kapacitāte ir 15 vienības, nevis automātiski 15 jebkādas ierīces.
Kabeļi un spaiļu funkcijas
| Ķēde | Ražotāja norādītais kabelis |
|---|---|
| Barošanas pievads | 3 × 1,5 mm² līdz 30 m; lielākam garumam ražotājs norāda 3 × 2,5 mm² un automatizācijas zemējumu. Aizsardzības un pievada risinājumam jāatbilst instalācijai. |
| Katram motoram | 4 × 1,5 mm² līdz 10 m, ieskaitot aizsargvadu. Kondensators atbilstoši konkrētajam motoram. |
| FLASH bākuguns | 2 × 1,5 mm² līdz 20 m, izolācija paredzēta elektrotīkla spriegumam. |
| BlueBUS | 2 × 0,5 mm² līdz 20 m; 20–40 m garumam izmantot 2 × 1 mm². |
| Antena | RG58 koaksiālais kabelis, ne vairāk kā 20 m, ieteicamais garums mazāks par 5 m. |
| Atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm² līdz 10 m. |
| Pozīcija | Nozīme / procedūra |
|---|---|
| L / N / PE | Barošanas pievads 230 V vadības bloka versijai un aizsargzemējums. Pievienojiet PE arī motoriem, ievērojot to instrukcijas. |
| M1 / M2 | Katra motora trīs darba spailes: OPEN – COMMON – CLOSE, atbilstoši marķējumam uz plates; aizsargvads tiek pievienots atsevišķi pie PE. Vienu motoru pieslēdz pie M2, M1 paliek brīvs. |
| FLASH | Komutēts elektrotīkla spriegums pašmirgojošai bākugunij, maks. 21 W. Piemērota ir NICE ELAC; nepievienojiet šeit 12/24 V bākuguni. |
| 1–2 / EL | 12 V AC elektriskā slēdzene, maks. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Papildu ierīču barošanai starp 3–4 kopā pieejami ne vairāk kā 200 mA. |
| 5 / OGI | Atvērtu vārtu indikācija, 24 V, maks. 4 W. Šis apzīmējums attiecas uz vecāko MCA5 plati. |
| 6–7 / BlueBUS | Divi BlueBUS barošanas un sakaru vadi; paralēls pieslēgums, bez polaritātes. |
| 8 / AuxIn1 | M1 atvēršanas gala slēdzis vai PHOTO releja fotoelementu režīmā. |
| 9 / AuxIn2 | M2 atvēršanas gala slēdzis vai PHOTO1 releja fotoelementu režīmā. |
| 10 / AuxIn3 | M1 aizvēršanas gala slēdzis vai PHOTO2 releja fotoelementu režīmā. |
| 11 / AuxIn4 | M2 aizvēršanas gala slēdzis. Ja ir aktīvs releja fotoelementu režīms, AUX ieejas neizmanto kā gala slēdžus. |
| 12 / STOP | Drošības ieeja NO, NC vai 8,2 kΩ. Atšķirība no apgūtā stāvokļa izraisa apstāšanos ar īsu atpakaļkustību. |
| 13 / SbS | Soļveida vadība, izmantojot bezpotenciāla NO kontaktu starp 4 un 13. |
| 14 / OPEN | Atvēršana, izmantojot NO kontaktu starp 4 un 14. |
| 15 / CLOSE | Aizvēršana, izmantojot NO kontaktu starp 4 un 15; funkciju var mainīt uz daļēju atvēršanu. |
Nepievadiet vadības ieejām ārēju spriegumu. Ar slēdzi NICE EKS izmanto izvēlētā mikroslēdža kopējo kontaktu C un NO kontaktu. Neizmantotās AUX ieejas atstājiet brīvas atbilstoši izvēlētajam režīmam; neveidojiet universālus savienojumus starp visām drošības ieejām.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 1.–2. tabula un 4.2.–4.3. nodaļa.
Fotoelementu savienojuma shēmas
Izvēlieties shēmu atbilstoši fotoelementu tehnoloģijai un fototesta izmantošanai. Apzīmējumi TX un RX nozīmē raidītāju un uztvērēju. Divi TX/RX komplekti oriģinālajos attēlos attēlo dažādas tehnoloģijas; nav obligāti jāuzstāda abi.
Releja fotoelementi bez fototesta — oriģinālais piemērs

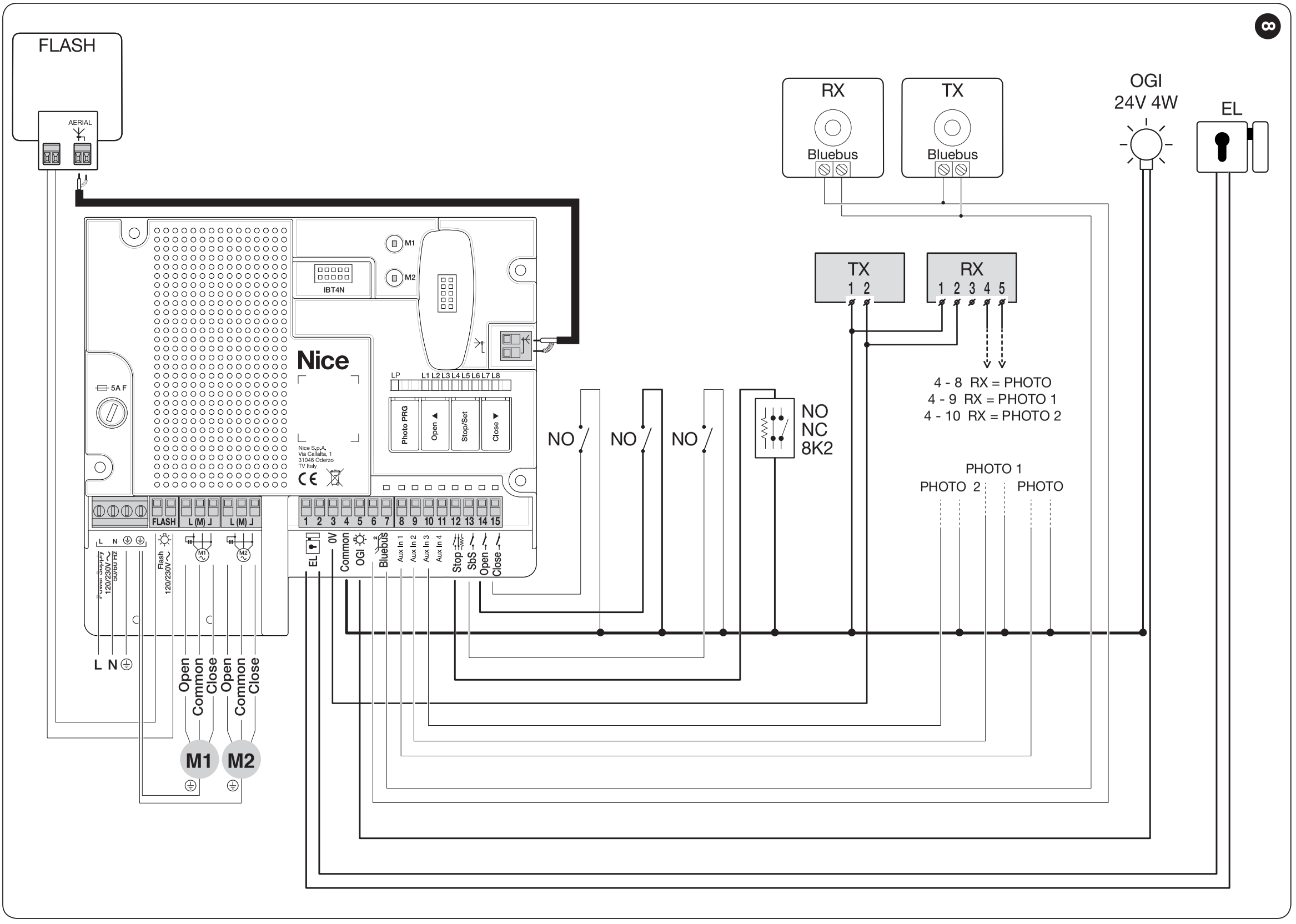

NICE oriģināls, 8. attēls. Pelēkie TX/RX ir releja tipa, baltie TX/RX — BlueBUS. Attēlā redzamais uztvērējs ir OXI; OXIBD antena tiek pievienota tieši OXIBD. Noklikšķiniet uz attēla, lai to palielinātu.
Vienam pārim NICE EPM un funkcijai PHOTO saglabājas esošā savienojuma pamatprincipi:
| Daļa | EPM savienojums ar 24 V DC |
|---|---|
| TX barošana | MC800 spaile 3 → TX spaile 2; MC800 spaile 4 → TX spaile 1. |
| RX barošana | MC800 spaile 3 → RX spaile 2; MC800 spaile 4 → RX spaile 1. |
| PHOTO kontakts | RX spaile 4 (C) → MC800 spaile 4; RX spaile 5 (NC) → MC800 spaile 8. RX 4 savienošana ar RX 1 šajā shēmā ir līdzvērtīga COMMON pievienošanai. |
| Iestatīšana | Turiet nospiestu Photo PRG, līdz iedegas LP, pēc tam apmāciet ierīces. Neizmantotās AUX1–3 ieejas atstājiet brīvas. |
TX/RX spaiļu numuri attiecas uz attēlā redzamo savienojumu un norādīto EPM modeli. Citam modelim izmantojiet tā barošanas un C–NC apzīmējumus. Releja fotoelementiem nepieciešams pareizi izvēlēts barošanas sprieguma diapazons; 12 V pieslēguma variants šeit nav piemērojams.
Releja fotoelementi ar fototestu

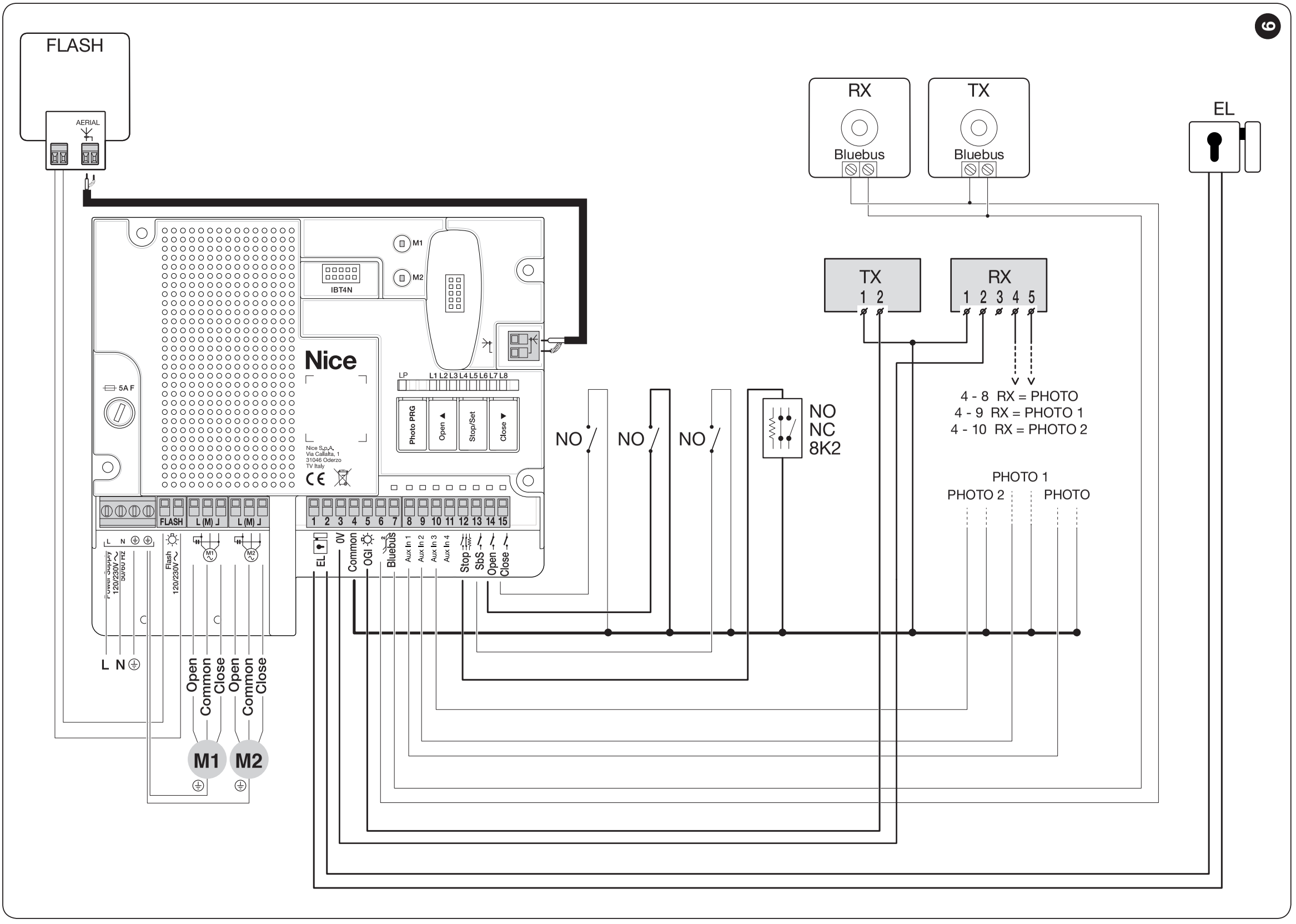

NICE oriģināls, 9. attēls. Releja TX fototestā izmanto 5. izeju ar apzīmējumu OGI. Attēlā 6.–7. spaile nodrošina barošanu atsevišķām BlueBUS ierīcēm. Noklikšķiniet uz attēla, lai to palielinātu.
Saskaņā ar 9. attēlu pievienojiet TX 1. spaili pie MC800 4. spailes un TX 2. spaili pie MC800 5. spailes. RX barošana paliek pievienota 3.–4. spailei, bet tā C–NC kontakts — izvēlētajai PHOTO ieejai. Šajā savienojumā 5. izeju izmanto fototests, tāpēc to nevar vienlaikus izmantot parastajam OGI indikatora lukturim. Pēc savienojuma maiņas atkārtojiet apmācīšanu un darbības pārbaudi. Photo PRG izvēle pati par sevi nemaina TX fizisko barošanu.
BlueBUS fotoelementi un motoru gala slēdži

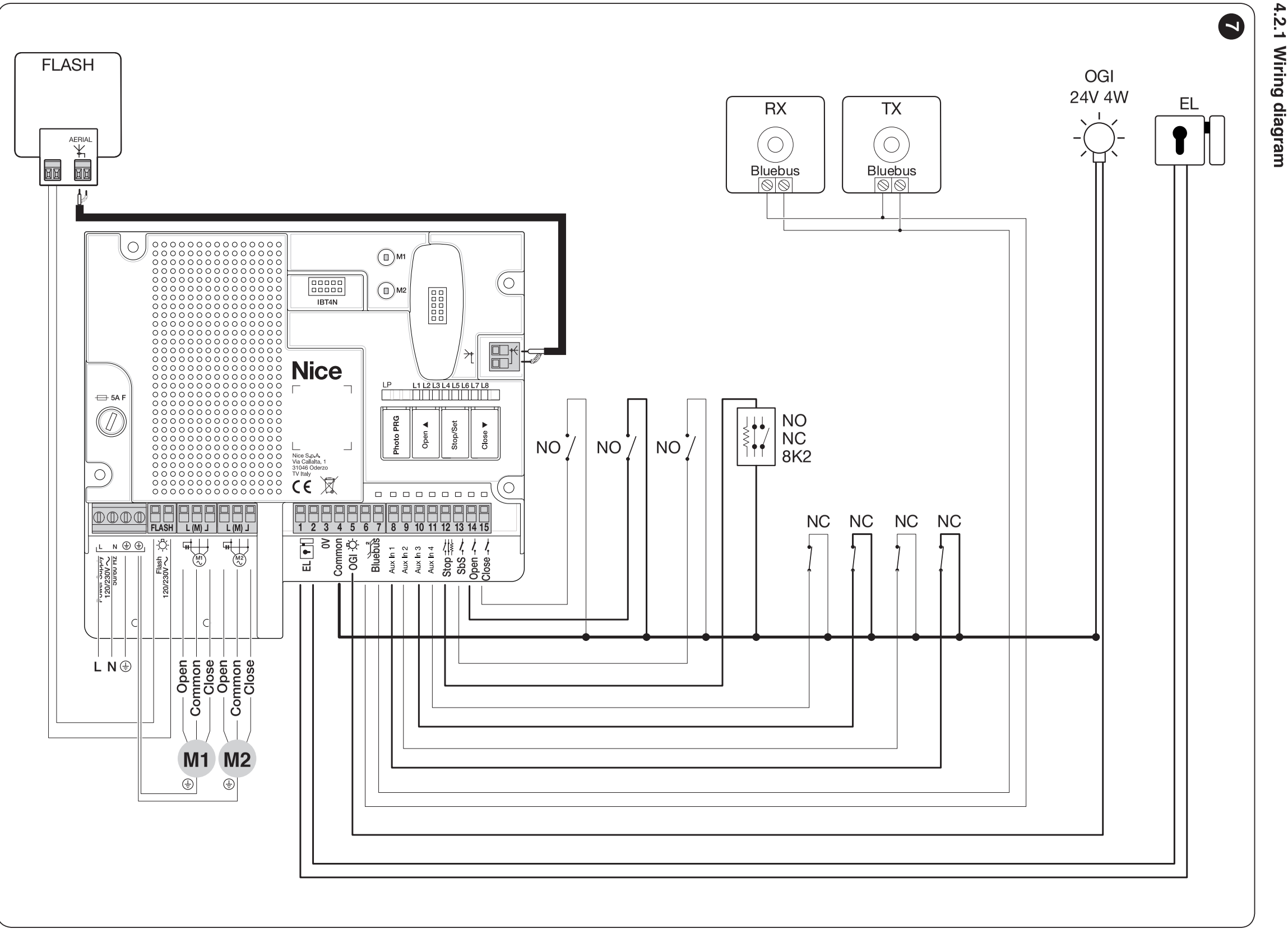

NICE oriģināls, 7. attēls. Šeit AUX ieejas paredzētas gala slēdžiem; releja fotoelementu funkcija ir izslēgta. Noklikšķiniet uz attēla, lai to palielinātu.
NICE EPMB pievienojiet ar diviem vadiem pie 6.–7. spailes. Viena pāra TX un RX džemperiem jāiestata viena un tā pati adrese; nākamajam pārim jābūt citai adresei. FOTO/FOTO II aizsargā aizvēršanu, FOTO1/FOTO1 II — gan atvēršanu, gan aizvēršanu, bet FOTO2/FOTO2 II — atvēršanu. FOTO3 adrese nav atļauta. Precīzu džemperu pozīciju izvēlieties saskaņā ar MC800 3. tabulu un fotoelementu rokasgrāmatu.
Ja AUX izmantojat kā gala slēdžus, LP jābūt izslēgtai. Neizmantojiet releja fotoelementus AUX ieejās un gala slēdžus tajās pašās ieejās vienlaikus. Pēc katras ierīces pievienošanas vai noņemšanas atkārtojiet apmācīšanu.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 7.–9. attēls, 4.4.–4.6. nodaļa; EPM spailes — saskaņā ar IS0261A00MM.
Vienkāršota pirmās palaišanas procedūra
1. Mehānika, savienojumi un pirmā ieslēgšana
Pārbaudiet atdures, vārtu vērtņu brīvu manuālu kustību un pareizu piedziņu nobloķēšanu. Pārbaudiet M1/M2, PE, kondensatorus un drošības ieejas. Pirms apmācīšanas pārbaudiet, vai konkrētajam motoram ir piemērots spēka iestatījums: II līmenis, parametrs L6.
Pēc ieslēgšanas BlueBUS zaļajai gaismas diodei jāmirgo aptuveni reizi sekundē, bet FLASH jābūt izslēgtai. Ja tas neatbilst, pārbaudiet savienojumus pēc barošanas atvienošanas. Profilaktiska atiestatīšana pirms katras iestatīšanas nav nepieciešama.
2. Izvēlieties fotoelementu režīmu
Ja releja fotoelementi pievienoti AUX1–3, turiet nospiestu Photo PRG, līdz iedegas LP. Ja AUX izmanto kā gala slēdžus, LP jābūt izslēgtai; to izslēdz, vēlreiz turot nospiestu Photo PRG. Ja izmanto tikai BlueBUS fotoelementus, releja režīmu neieslēdziet.
3. Apmāciet pievienotās ierīces
- Vienlaikus turiet nospiestu Open ▲ + Stop/Set.
- Atlaidiet pogas, kad L1 un L2 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
- Pagaidiet, līdz process ir pabeigts. L1/L2 nodziest, un STOP jābūt iedegtai. Pēc tam L3/L4 var norādīt, ka jāapmāca vārtu gājiens.
Šo darbību veic arī tad, ja sistēmai nav pievienotu ierīču. Releja fotoelementu režīmam jābūt ieslēgtam pirms apmācīšanas.
4. Automātiski apmāciet gala stāvokļus
- Novietojiet atbloķētās vārtu vērtnes aptuveni gājiena vidū un atkal mehāniski nobloķējiet piedziņas atbilstoši to rokasgrāmatām.
- Turiet nospiestu Stop/Set + Close ▼ un atlaidiet pogas, kad L3/L4 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
- Pārbaudiet secību: M1 aizveras, M2 aizveras, M2 atveras, M1 atveras, M1 aizveras un M2 aizveras.
- Kad process ir pabeigts, L3/L4 nodziest. Pārbaudiet atsevišķas Open un Close komandas, kā arī vērtņu secību un palēnināšanu.
Ja vērtne aizvēršanās vietā atveras: pārtrauciet apmācīšanu, nospiežot Open vai Close. Atvienojiet barošanu un pārliecinieties, ka sistēmā nav sprieguma. Attiecīgajam motoram samainiet vietām divus virziena vadus OPEN/CLOSE, proti, shēmā norādītos ārējos darba vadus; kopējo vadu COMMON un PE nemaina. 230 V AC gadījumā tā nav polaritātes maiņa. Pēc tam atkārtojiet apmācīšanu.
Fotoelementa vai STOP signāls pārtrauc apmācīšanu, un L1 sāk mirgot. Novērsiet cēloni un sāciet apmācīšanu no jauna. Ja automātiskā iestatīšana nav piemērota, turpiniet ar manuālo iestatīšanu.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 4.5.–4.9. nodaļa.
Gala stāvokļu manuāla iestatīšana
Manuālajai iestatīšanai ir divi posmi: vispirms aizvērtā un atvērtā gala stāvokļa iestatīšana, pēc tam — palēnināšanas punktu iestatīšana aizvēršanas laikā. Punktus A pie L5/L6 iestata tikai pēc attiecīgā motora atvērtā stāvokļa apmācīšanas.
| LED apmācīšanas laikā | Saglabājamā pozīcija |
|---|---|
| L1 | 0 M1 — pilnīga M1 aizvēršana. |
| L2 | 0 M2 — pilnīga M2 aizvēršana. |
| L5 | A M2 — M2 palēnināšanas sākums aizvēršanas laikā. |
| L6 | A M1 — M1 palēnināšanas sākums aizvēršanas laikā. |
| L7 | 1 M2 — pilnīga M2 atvēršana. |
| L8 | 1 M1 – pilnīga atvēršana M1. |
Pirmais posms: gala pozīcijas
- Turiet nospiestu Stop/Set + Close un atlaidiet, kad L3/L4 sāk ātri mirgot (pēc aptuveni 3 s). Uzreiz īsi nospiediet Stop/Set, tā izvēloties manuālo apmācību.
- Kad deg L1, turot nospiestu Open vai Close, pārvietojiet M1 aizvērtā pozīcijā. Kustība apstājas, atlaižot pogu. Saglabājiet, turot nospiestu Stop/Set vismaz 3 s, pēc tam atlaidiet.
- Kad deg L2, tādā pašā veidā saglabājiet M2 aizvērto pozīciju.
- Tagad tiek atlasīts L5. Ar īsiem Open/Close nospiedieniem pārejiet no L5 caur L6 uz L7. Šos palēnināšanas punktus pagaidām nesaglabājiet.
- Pie L7 iestatiet un saglabājiet M2 atvērto pozīciju; pie L8 — M1 atvērto pozīciju.
- Ļaujiet režīmam beigties un pārbaudiet drošu atvēršanas un aizvēršanas ciklu.
Otrais posms: palēnināšanas punkti
Kad gala pozīcijas ir apgūtas, atveriet jaukto iestatīšanas režīmu: turiet nospiestu Stop/Set + Close un atlaidiet, kad mirgo L1. Ar īsiem Open/Close nospiedieniem atlasiet L5. Pārvietojot M2, iestatiet palēnināšanas sākuma punktu aizvēršanās laikā un saglabājiet to, turot nospiestu Stop/Set vismaz 3 s. Tādā pašā veidā iestatiet L6 motoram M1. Sākot no pilnīgi atvērtas pozīcijas, kustība notiek aizvēršanās virzienā.
Starp secīgiem nospiedieniem nepārsniedziet 10 s intervālu. Īss Open/Close nospiediens atlasa LED indikatoru, bet pogas turēšana pārvieto motoru. Viena motora gadījumā izmantojiet tikai L2, L5 un L7; pārējās pozīcijas izlaidiet.
Pēc katras regulēšanas pārbaudiet visu kustības ceļu, spārnu savstarpējo aizkavi un drošību. Vispārīga motora darbības laika pagarināšana līdz atdurei neaizstāj pareizu iestatīšanu vai konkrētā piedziņas modeļa instrukciju.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 4. tabula un 4.8.2.–4.8.3. nodaļa.
Funkciju un parametru programmēšana
Pirmajā līmenī funkciju ieslēdz vai izslēdz. Otrajā līmenī izvēlas tās vērtību. Tāpēc vienāds LED indikatora numurs abos līmeņos nenozīmē vienu un to pašu.
I līmenis – ieslēgšana un izslēgšana
Turiet nospiestu Stop/Set, līdz sāk mirgot L1, un atlaidiet. Ar Open/Close atlasiet LED indikatoru, bet ar īsu Stop/Set nospiedienu mainiet tā stāvokli: īss uzplaiksnījums = OFF, garš = ON. Ja 10 s laikā netiek nospiesta neviena poga, programmēšana beidzas.
| Pozīcija | Nozīme / darbība |
|---|---|
| L1 – automātiska aizvēršana | Pēc atvēršanas tiek skaitīts pauzes laiks, pēc tam vārti aizveras. |
| L2 – aizvēršana pēc fotoelementu nostrādes | Ja ir ieslēgta automātiskā aizvēršana, pēc fotoelementu nostrādes pauze tiek saīsināta līdz 5 s. Arī tad, ja L1 ir izslēgts, fotoelementu nostrāde var izraisīt automātisku aizvēršanu pēc iestatītās pauzes. |
| L3 – vienmēr aizvērt | Pēc barošanas atjaunošanas atvērti vārti var aizvērties paši; pirms kustības tiek aktivizēta brīdinājuma mirgošana. |
| L4 – īss piespiediens aizvēršanās virzienā | Pirms aizvērtu vārtu atvēršanas tiek veikta īsa kustība aizvēršanās virzienā, lai atvieglotu elektriskās slēdzenes atbrīvošanu. |
| L5 – palīgapgaismojums | FLASH funkcija tiek pārslēgta no signāllampas uz apgaismojumu. Izejas elektriskajiem parametriem jāatbilst pieslēgtajai slodzei. |
| L6 – iepriekšēja mirgošana | Signāllampa brīdina 3 s pirms kustības sākuma. |
| L7 – daļēja atvēršana | CLOSE ieeja tiek pārveidota par Partial Open 1. |
| L8 – spiediena uzturēšana | Tikai piemērotiem hidrauliskajiem motoriem: pēc 4 h aizvērtā stāvoklī uz īsu brīdi atjauno spiedienu ar aizvēršanas komandu. |
II līmenis – vērtības iestatīšana
Turiet nospiestu Stop/Set, līdz sāk mirgot L1, un atlaidiet. Ar Open/Close atlasiet parametru, pēc tam vēlreiz turiet nospiestu Stop/Set. Pēc aptuveni 3 s tiek parādīta tā vērtība. Turpiniet turēt nospiestu Stop/Set un ar Open/Close atlasiet jauno vērtību. Atlaidiet Stop/Set un pagaidiet 10 s.
| Pozīcija | Nozīme / darbība |
|---|---|
| L1 – pauzes laiks | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Rūpnīcas iestatījums: 30 s. |
| L2 – secības režīms | L1: atvērt–apturēt–aizvērt–apturēt. L2: atvērt–apturēt–aizvērt–atvērt. L3: atvērt–aizvērt–atvērt–aizvērt. L4/L5: koplietošanas režīms; L6: secīga vadība ar daļēju atvēršanu; L7: vadība, turot pogu; L8: pusautomātiska atvēršana un aizvēršana, turot pogu. OPEN/CLOSE detalizētās reakcijas paplašinātajos režīmos atšķiras; skatiet 6. tabulu. |
| L3 – atvēršanas aizkave | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % no darbības laika. |
| L4 – aizvēršanas aizkave | Tās pašas pakāpes: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % no darbības laika. |
| L5 – laika līdzsvarošana | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. Zemāka vērtība saīsina, bet augstāka — pagarina aizvēršanas laiku; tas nav spēka iestatījums. |
| L6 – motoru spēks | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Vērtības apzīmē elektrisku jaudas regulēšanu, nevis izmērītu trieciena spēku. |
| L7 – palaišanas laiks | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – daļēja atvēršana | L1–L4: M2 atvēršana par ¼, ½, ¾ vai pilnībā. L5–L8: abi spārni atveras par ¼, ½, ¾ vai līdz mazākajai no iestatītajām M1/M2 atvēruma vērtībām. |
Piemērs – aizvēršana pēc 60 sekundēm: I līmenī ieslēdziet L1. II līmenī atlasiet parametru L1 un iestatiet vērtību L5. Ja aktīvs ir arī L2, fotoelementu nostrāde var saīsināt pauzi.
Neizmantojiet spēka palielināšanu, lai novērstu mehānisma iesprūšanu. Pēc spēka, palaišanas vai laika iestatījumu maiņas jāpārbauda visu vārtu drošība un jāveic nepieciešamie spēka mērījumi.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 6. nodaļa, 5.–6. tabula.
Tālvadības pultis un apkopes programmētāji
Spraudņa uztvērēju uzstādiet, kad barošana ir atvienota. Esošais SMXI vai OXI var palikt piemērotas, funkcionējošas sistēmas sastāvā; pievienojot pultis, ievērojiet precīzu uztvērēja modeli un izmantoto kodēšanas veidu.
Jaunai piemērotai sistēmai ir pieejams NICE OXIBD un, piemēram, NICE ON3EBD. OXIBD antena tiek pieslēgta tieši uztvērēja spailēm. Vecajās oriģinālajās shēmās ar OXI šis pieslēgšanas veids nav parādīts. Antenas koaksiālais kabelis un signāllampas elektrotīkla barošana ir divas atsevišķas ķēdes.
Piemērs esošam SMXI uztvērējam
Lai saglabātu I režīmā, turiet nospiestu uztvērēja pogu vismaz 3 s, līdz iedegas tā LED indikators, pēc tam atlaidiet pogu. 10 s laikā turiet nospiestu pults pogu vismaz 2 s. Trīs uztvērēja LED indikatora mirgošanas reizes apstiprina saglabāšanu. Šajā režīmā tiek saglabāta visa pults; ja nepieciešama tikai viena konkrēta komanda, izmantojiet attiecīgo II režīmu.
Norādījumus par OXI, OXIBD un citiem uztvērējiem skatiet mūsu NICE pults sapārošanas instrukcijā. Neizmantojiet SMXI procedūru automātiski ar citu uztvērēju. Pults pievienošanai nav nepieciešams atiestatīt MC800 kustības ceļu.
Programmēšana, izmantojot BusT4
Oriģinālajā rokasgrāmatā aprakstīti NICE IBT4N un NICE OVIEW. Tie nodrošina paplašinātus iestatījumus un diagnostiku, piemēram, OGI apkopes signalizāciju. Esošā norāde uz NICE BIDIWIFI paliek kā opcija mobilās programmēšanas izvēlei; pārbaudiet moduļa pieslēgumu, funkcijas un saderību ar konkrēto versiju tā instrukcijā.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 8.1.–8.2. nodaļa; sapārošana un antena atkarīga no uzstādītā uztvērēja.
Diagnostika, drošinātājs un atiestatīšana
Kļūmes gadījumā pierakstiet reižu skaitu sarkani BlueBUS LED mirgojumi un citas degošas vai mirgojošas LED. Sarkanā mirgojumu sērija atkārtojas pēc aptuveni vienas sekundes pauzes. Divi ātri zaļi uzplaiksnījumi pēc komandas ir parasta ieejas stāvokļa maiņa.
| BlueBUS LED | Nozīme un sākotnējā pārbaude |
|---|---|
| 1 sarkans mirgojums | BlueBUS ierīču konfigurācija neatbilst apgūtajai konfigurācijai. Pārbaudiet vadus un adreses; pēc konfigurācijas maiņas atkārtojiet ierīču apgūšanu. |
| 2 | Fotoelementa nostrāde. Pārbaudiet, vai nav šķēršļu, fotoelementi ir tīri un TX/RX pareizi pavērsti, kā arī pārbaudiet barošanu un kontaktu releja pieslēguma gadījumā. |
| 4 | STOP nostrāde. Pārbaudiet pieslēgto drošības ierīci un vadus. |
| 5 | Iekšējo parametru kļūda. Pagaidiet vismaz 30 s un mēģiniet dot komandu. Ja kļūda atkārtojas, nepieciešama apkope. |
| 7 | Elektriska kļūda. Tālāk nolasiet L1–L4 atbilstoši tabulai zemāk. |
| 8 | Nepārtraukti aktīva komanda bloķē pārējās komandas. Pārbaudiet pogu, releju vai laika vadību. |
| 9 | Automātiskā sistēma ir bloķēta ar komandu; atbloķēšanai izmantojiet attiecīgo komandu. |
| Vienums | Nozīme / rīcība |
|---|---|
| 7 + L1 mirgo | Motoru aizsardzība nostrādājusi vai motori ir atvienoti. |
| 7 + L2 mirgo | Apgūto gala slēdžu anomālija. |
| 7 + L3 mirgo | Gala slēdži ir pievienoti, bet nav apgūti. |
| 7 + L4 mirgo | Vispārēja anomālija; ja pēc pārbaudes tā saglabājas, nepieciešama apkope. |
| L1 + L2 lēni mirgo | Ierīču apgūšana nav pabeigta. |
| L3 + L4 lēni mirgo | Mehāniskās gala pozīcijas nav apgūtas. |
| STOP nedeg | Pārbaudiet STOP drošības ieeju un tās apgūto stāvokli. |
| Nedeg arī BlueBUS | Pārbaudiet barošanas pievadu un drošinātāju; ja kļūda atkārtojas, nepieciešama speciālista diagnostika. |
MC800 tabulā izmantoti kodi 1, 2, 4, 5, 7, 8 un 9. MC824H kodi un enkodera kļūdas šeit nav iekļautas.

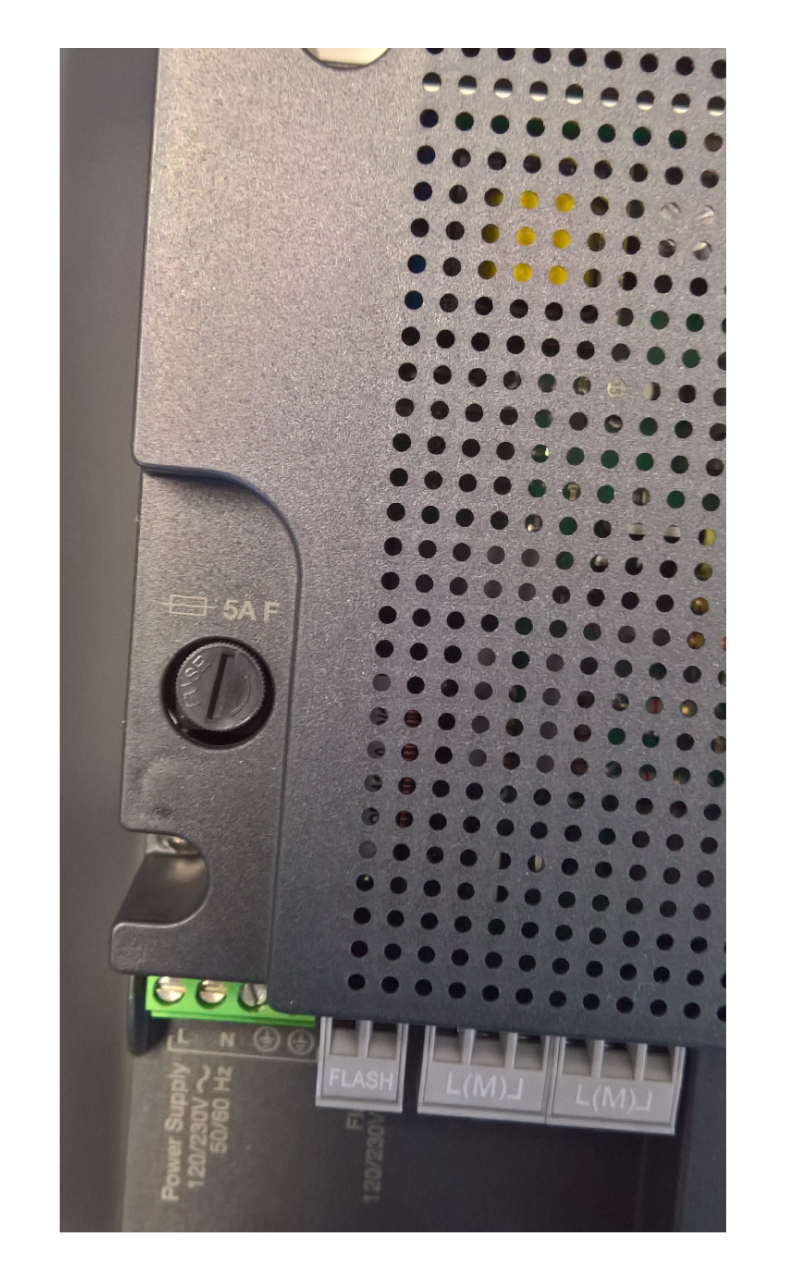

Galvenais drošinātājs 5 A, ātras darbības klase F. Nomainot drošinātāju, ievērojiet arī pārējos oriģinālā drošinātāja parametrus. Noklikšķiniet uz attēla, lai to palielinātu.
Drošinātāju pārbaudiet, kad barošana ir atvienota. Pirms nomaiņas noskaidrojiet drošinātāja pārdegšanas cēloni; lielākas nominālvērtības drošinātājs vai pārvienojums nav remonts.
Kad izmantot atiestatīšanu
Atiestatīšana izdzēš vadības bloka individuālos iestatījumus. Izmantojiet to tikai tad, ja apzināti vēlaties atgriezties pie rūpnīcas iestatījumiem: turiet nospiestas Open + Close pogas, līdz sāk mirgot L1/L2, un atlaidiet tās. Pēc tam vēlreiz jākonfigurē ieejas, jāapgūst ierīces un vārtu gājiens, kā arī jāveic pārbaudes. Spraužamā radio uztvērēja atmiņu pārvalda, izmantojot tam paredzēto procedūru.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 7. nodaļa, 8.–10. tabula; atiestatīšana — 6.5. nodaļa.
Noslēguma pārbaudes un regulārā apkope
- Pārbaudiet atvēršanu, aizvēršanu un apturēšanu ar katru izmantoto vadības ierīci.
- Pārbaudiet vērtņu secību, atdures un palēnināšanu; vērtnes nedrīkst sadurties vai iestrēgt.
- Atsevišķi pārbaudiet katru fotoelementu pāri un katru STOP ierīci, tostarp to reakciju vārtu kustības laikā.
- Pārbaudiet spēka iestatījumus un veiciet mērījumus, kas nepieciešami konkrēto vārtu drošai nodošanai ekspluatācijā.
- Nododiet īpašniekam norādījumus par piedziņu manuālu atbloķēšanu, drošu lietošanu un apkopes plānu.
Automātiskās sistēmas darbība jāpārbauda vismaz reizi 6 mēnešos vai biežāk atkarībā no lietošanas intensitātes. Strāvas padeves pārtraukuma gadījumā manuāli atbloķējiet pašas piedziņas atbilstoši to instrukcijām.
Lai sagatavotos apkopei, norādiet vadības bloka, plates un motoru marķējumu, fotoelementu un uztvērēja tipu, sarkano BlueBUS mirgojumu skaitu un pievienojiet pieslēguma fotoattēlu.
Avots: NICE MC800 oriģinālā rokasgrāmata IDV0544A00EN, 5. un 9. nodaļa.
Visu trīs instrukciju pārskats · MC824HR30 · MC800 / MCA5 · Road RD400
Avots: NICE MC800, IDV0544A00EN, 29. revīzija. 8. 2018. gads, MCA5 platei; šī nav jaunākās MC800R30 instrukcija.
