NICE Road RD400 tehniskā instrukcija
NICE Road RD400 ir piedziņa dzīvojamo māju bīdāmajiem vārtiem līdz 400 kg un vārtu vērtnes garumu 8 m, ar mehāniskiem gala slēdžiem. Mūsu veikala ieteikums ir vārtu vērtne, kas nepārsniedz 5 m un sver aptuveni 250 kg, ja mehānika ir piemērota; tas nav papildu ražotāja noteikts ierobežojums. Izvēle un darba cikls · Tehniskie dati.
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
| Pozīcija | Nozīme / procedūra |
|---|---|
| Alternatīva piedziņa | NICE Robus RB400 – parametrus un pieejamo versiju salīdziniet tās lapā. |
| Lielāka svara kategorija | NICE Robus RB600 – izvēle ir atkarīga arī no vārtu garuma, berzes un lietošanas biežuma. |
Šis produkts — atsevišķa NICE Road RD400 bīdāmo vārtu piedziņa (mūsu kods NICE-RD400-A) — ietver:
- elektromehānisku NICE Road RD400 piedziņu ar 400 kg nestspēju un maksimālo vārtu vērtnes garumu 8m, kā arī iebūvētu (bet noņemamu) vadības bloku RBA4R10 ar iebūvētu radiosignāla uztvērēju (ja vēlaties vadīt vārtus ar tālvadību, nav nepieciešams iegādāties atsevišķu uztvērēju).
- 2 × atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešamas elektrības padeves pārtraukuma gadījumā)
- piedziņas montāžas komponenti, enkurošanas elementi un kronšteins, piedziņas gala slēdža atdures
- montāžas rokasgrāmata
Izdevīgākas cenas komplekti, kuros ietilpst piedziņa NICE Road RD400:

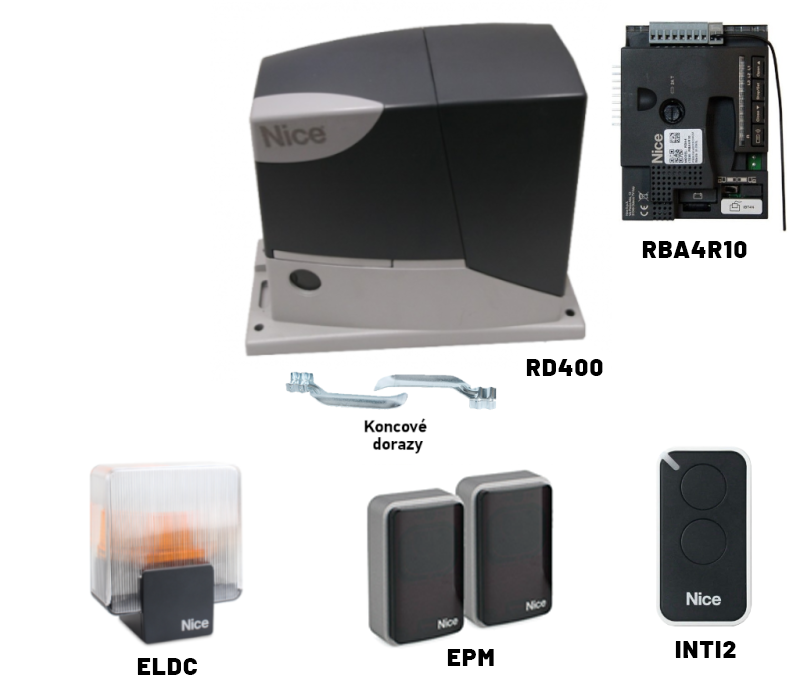

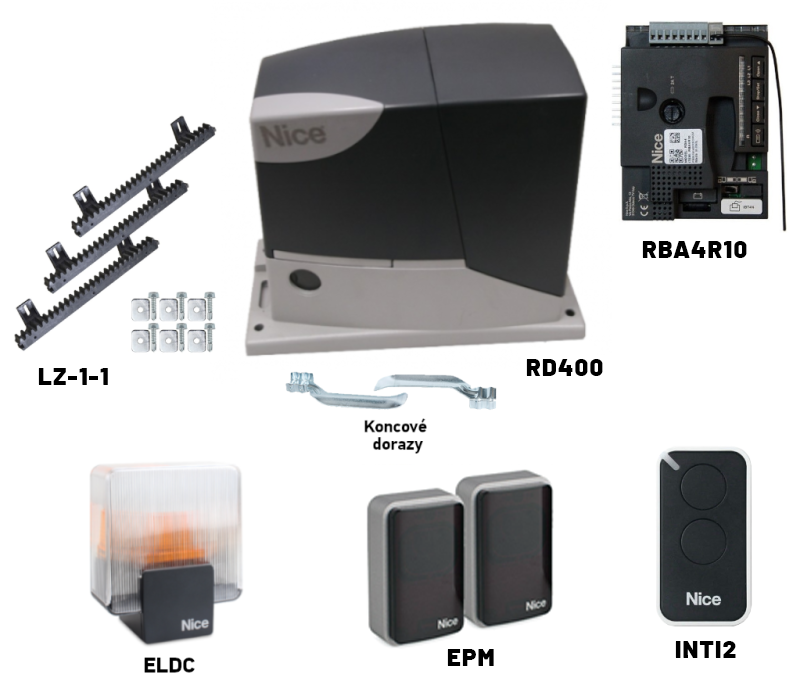

| Piedziņas komplekts ar piederumiem » | Piedziņas komplekts ar piederumiem un zobstieni » |
|---|---|
|
Road piedziņa vārtiem līdz 400 kg, tālvadības pults, fotoelementi, signāllampa. |
ROAD piedziņa vārtiem līdz 400 kg, zobstienis, tālvadības pults, fotoelementi, signāllampa. |
| Pašnesošu vārtu izgatavošanas komplekts » | Sliežu vārtu izgatavošanas komplekts » |
Ratiņi ar 5 gultņiem, C profils 5 m Fe, uzbrauktuve, uztvērēja kabata, vadotne, piedziņa, zobstienis. |
Ritenīši Ø90 mm, sliede 3x3m Zn, apakšējās atdures, vadotne, piedziņa, zobstienis |
RD400 ir paredzēts lietošanai dzīvojamās mājās. Piemērotību nosaka vārtu stāvoklis, to garums un svars, lietošanas biežums un drošības ierīču risinājums.
Tiek izmantoti releju fotoelementi, piemēram, NICE EPM. Ja ir vairāki pāri, drošības NC kontaktus savieno virknē; barošanu un pāru izvietojumu nosaka saskaņā ar to instrukciju. RD400 nav BlueBUS spaiļu.
Regulējams ir ātrums, spēks, pauzes laiks un automātiskā aizvēršana. Procedūru skatiet sadaļā Programmēšana.
Diagnostika ar brīdinājuma signāllampas.
Zobrats modulis 4 ir saderīgs ar zobstieni mūsu piedāvājumā.
Pareiza piedziņa ir tikai viena drošu vārtu sastāvdaļa. Pēc montāžas tehniķim jāpārbauda visa automatizācijas sistēma, tostarp drošības funkcijas un spēki, un tā jānodod lietotājam.
Ar NICE Road RD400 piedziņu saderīgi piederumi
Izvēloties papildaprīkojumu, svarīgs ir izejas tips, barošana un radio protokols. Tālāk norādītās saites ved uz mūsu piedāvājumā iekļautajiem produktiem.
| Kas | Kāpēc / pieslēgums | Tips |
|---|---|---|
| Signāllampa | Kustības signalizācija pie FLASH 7–8. Antenu pieslēdz atsevišķi. | NICE ELDC |
| Fotoelementi | Releja drošības kontakts PHOTO. Pieslēgums ar fototestu. BlueBUS modeļus nepieslēdz tieši. | NICE EPM vai NICE EPMA; turpmāk norādītās konkrētās spailes paredzētas EPM. |
| Atslēgas slēdzis | Vietējā komanda SbS caur bezpotenciāla C–NO kontaktu starp 1 un 2. | NICE EKS |
| Tālvadības pultis | Saglabāšana iebūvētajā uztvērējā. Atbalstīto saimi nosaka pirmā saglabātā tālvadības pults; ar frekvenci vien nepietiek. | NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR). |
| Antena | Labāka radio komandu uztveršana. Atsevišķs RG58 koaksiālais kabelis līdz antenas ieejai. | NICE ABFKIT vai ELDC signāllampas antena. |
| Rezerves akumulators | Darbība elektrotīkla pārtraukuma laikā aprakstītajai RD400 paaudzei. | NICE PS124 – 1,2 Ah, iebūvēta uzlāde. |
| Apkopes saskarne | Iestatīšana un diagnostika, izmantojot BusT4. Pieslēdziet, kad barošanas avoti ir atvienoti. | NICE IBT4N + NICE OVIEW |
| Zobstienis | Kustības pārnese uz vārtu vērtni. Modulis 4; stiprinājums un slodze atkarīga no zobstieņa veida. | NICE LZ-1, NICE LZ-10 vai tērauda NICE LZ-3. |
| Papildu vadība | Ārējs modulis SbS ieejai. Piemērota barošana un bezpotenciāla NO kontakts. | Tastatūras un lasītājus, kam nepieciešams dekoders, nedrīkst tieši pieslēgt SbS. |
NICE Road RD400 īsumā
RD400 ir iebūvēts radio uztvērējs. Aprakstītajai vadības platei ir četras pogas, un tā atbalsta papildu akumulatoru NICE PS124. Elektrotīkla pārtraukuma gadījumā vārtus var arī atbloķēt manuāli.
RBA4R10 vadības bloks ar četrām pogām. Pirms pieslēgšanas pārbaudiet plates un spaiļu marķējumu. Noklikšķiniet uz attēla, lai to palielinātu.
Piedziņas izvēle – vai piedziņa ir NICE Road RD400 piemērota maniem vārtiem?
Pēc atbloķēšanas vārtiem visā to kustības ceļā jābīdās vienmērīgi ar roku. Aizķeršanās, bojāti ratiņi vai riteņi un nepareizi uzstādīts zobstienis jānovērš pirms spēka iestatīšanas. Vārtu svars pats par sevi nenosaka to pretestību.
| Vārtu vērtnes garums | Maks. ciklu stundā | Maks. ciklu pēc kārtas |
|---|---|---|
| Līdz 5 m | 20 | 15 |
| Vairāk par 5 līdz 7 m | 16 | 12 |
| Vairāk par 7 līdz 8 m | 14 | 9 |
| Vārtu vērtnes svars | Daļa no iepriekš norādītā ciklu skaita |
|---|---|
| Līdz 200 kg | 100 % |
| Vairāk par 200 līdz 300 kg | 85 % |
| Vairāk par 300 līdz 400 kg | 70 % |
Viens cikls ietver atvēršanu un aizvēršanu. Garuma ierobežojumus reizina ar svaram atbilstošo daļu; aprēķinot veselus ciklus, noapaļo uz leju. Piemēram, 6 m / 350 kg: 16 × 0,70 = 11 pilni cikli stundā, ne vairāk kā 8 pēc kārtas. Vienlaikus jāievēro 50 ciklu dienā ierobežojums un nepārtrauktas darbības ilgums, kas nepārsniedz 9 minūtes. Temperatūras apstākļi var vēl vairāk ierobežot pieļaujamo darbību.
NICE Road RD400 piedziņas ierobežojumi
Lai nodrošinātu pietiekamu rezervi, mūsu veikals iesaka izvēlēties vārtus, kuru garums nepārsniedz aptuveni 5 m un svars — 250 kg. Tas ir veikala ieteikums; konkrētie vārti jāizvērtē speciālistam. Nākamajā tabulā šis ieteikums ir nošķirts no ražotāja noteiktajām robežvērtībām.
| Maksimāli | Ieteicam | |
|---|---|---|
| Vārtu vērtnes garums | 8 m | 5 m |
| Vārtu vērtnes svars | 400 kg | 250 kg |
Kalpošanas laiks un apkope
Piedziņas kalpošanas laiks ir atkarīgs no vārtu mehānikas, slodzes, apkārtējās vides un apkopes. Veiciet apkopi vismaz ik pēc 6 mēnešiem vai ne vēlāk kā pēc 10 000 kustībām kopš iepriekšējās apkopes, atkarībā no tā, kas iestājas pirmais.
NICE Road RD400 piedziņas uzstādīšana
Uzstādiet piedziņu uz stingra, horizontāla pamata, ievērojot pareizo augstumu attiecībā pret zobstieni. Enkurojumam jāatbilst pamatnei un RD400 montāžas plāksnei. Gan pašnesošiem, gan sliežu vārtiem sagatavojiet kabeļu aizsargcaurules, drenāžu un pietiekami daudz vietas atbloķēšanai un apkopei.
Kabeļi
Papildaprīkojuma izvietojums atbilstoši RD400 oriģinālajai lietošanas instrukcijai. Drošības ierīču skaitu nosaka konkrēto vārtu novērtējums.
Ierīču izvietojums: mazie burti apzīmē ierīces, lielie burti — kabeļu maršrutus. Noklikšķiniet uz attēla, lai to palielinātu.
Papildaprīkojuma saraksts
| Vienība | Nozīme / darbība |
|---|---|
| a / b / c | Piedziņa / fotoelementi / fotoelementu stabiņi. |
| d / e | Atslēgas slēdzis vai tastatūra / brīdinājuma bākuguns. |
| f / g | Zobstienis / drošības kontaktmalas. |
Kabeļu saraksts
| Vienība | Nozīme / darbība |
|---|---|
| A – barošana | 3 × 1,5 mm² līdz 30 m; garākam pievadam ražotājs norāda, piemēram, 3 × 2,5 mm² un zemējumu automatizācijai. |
| B – bākuguns / antena | 2 × 0,5 mm² līdz 20 m; atsevišķi RG58 līdz 20 m, ieteicams mazāk par 5 m. |
| C – EPM fotoelementi | TX: 2 × 0,25 mm². RX: barošana un drošības kontakts, piemēram, 4 × 0,25 mm² līdz 30 m. Tālāk redzamajā shēmā norādīti visi vadītāji. |
| D – atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² vai 1 kabelis 4 × 0,5 mm² līdz 50 m; vienai C–NO komandai izmanto divus vadītājus. |
| E / F – kontaktmalas | 2 × 0,5 mm² līdz 30 m. Uz kustīgā vārtu paneļa nepieciešama piemērota signāla pārraides metode. |
Kabeļiem jābūt piemērotiem attiecīgajai videi, un to trasei jānodala tīkla spriegums no vadības ķēdēm. Releja RX papildus barošanas vadītāju pārim nepieciešami arī drošības kontakta vadītāji.
Montāža
Skatiet “Kādā augstumā uzstādīt piedziņu".
Zobstienis un tā atdure
Vārtu kustības princips ir piedziņas zobrata rotācijas momenta pārvēršana lineārā kustībā, izmantojot zobstieņa pārvadu uz piedziņas zobstienī. Visbiežāk izmanto divu veidu zobstieņus:
 |
Neilona zobstienis (pēc izvēles ar tērauda pastiprinājumu) – piestiprina pie vārtiem ar pašurbjošām skrūvēm caur stiprinājuma cilpām. Ideāli piemērots samērā viegliem un īsiem vārtiem. Tērauda zobrata un neilona zobstieņa berzes dēļ kustība ir klusa. |
 |
Tērauda zobstienis – piestiprina pie vārtiem, piemetinot vītņotas skavas, kurās pēc tam ieskrūvē zobstieni. Izmanto garākiem un smagākiem vārtiem. Tērauda zobrata berzes pret tērauda zobstieni dēļ kustība ir nedaudz skaļāka. |
Svarīgi, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņa NICE Road RD400 ir zoba modulis 4.
Pēc zobstieņa uzstādīšanas pārbaudiet atstarpi un noregulējiet abus gala slēdžu atdurus.
- Visā kustības ceļā noregulējiet atstarpi 1–2 mm starp zobstieni un zobratu. Vārtu paneļa svars nedrīkst balstīties uz piedziņu.
- Ar roku pārvietojiet vārtu paneli atvēršanas virzienā tā, lai tas apstātos 2–3 cm pirms mehāniskās atdures. Bīdiet gala slēdža turētāju, līdz slēdzis nostrādā, pēc tam, ievērojot ražotāja norādes, pārvietojiet to vēl vismaz par 2 cm atvēršanas virzienā un nostipriniet.
- Tādā pašā veidā noregulējiet aizvērto stāvokli pretējā virzienā. Vārtu mehāniskajām atdurēm jāpaliek darbspējīgām.
- Pievelciet stiprinājumus un pārbaudiet, vai vārti brīvi kustas visā gaitā. Tikai pēc tam iestatiet gala pozīcijas.
Atstarpe starp zobstieni un RD400 zobratu. Noklikšķiniet uz attēla, lai to palielinātu.
Attālums no mehāniskās atdures un turētāja papildu pārvietošana pēc slēdža nostrādes. Noklikšķiniet uz attēla, lai to palielinātu.
NICE Road RD400 piedziņas pieslēgšana
Elektrisko pieslēgumu veic kvalificēts tehniķis. Pirms vadu pārkārtošanas, drošinātāju nomaiņas vai moduļu pieslēgšanas atvienojiet elektrotīklu un, ja tāda ir, akumulatoru, kā arī pārliecinieties, ka sprieguma nav. Nodrošiniet vārtus pret nejaušu kustību.
...pie elektrotīkla
| Vienība | Nozīme / darbība |
|---|---|
| L | Fāzes vads atbilstoši elektrotīkla spaiļu bloka marķējumam. |
| N | Neitrālais darba vads. |
| PE | Aizsargvads (dzeltenzaļš) pie aizsargspailes; piedziņa ir I aizsardzības klases ierīce, un tai nepieciešams zemējums. |
Šo RD400 versiju baro ar 230 V AC, 50/60 Hz. Elektrotīkla pievadu nekādā gadījumā nepievieno zemsprieguma spailēm 1–8. Elektriķis izvēlas aizsardzības ierīces, atvienošanas iespējas un pievada parametrus atbilstoši instalācijai.
...papildierīcēm
Spaiļu numuri attiecas uz aprakstīto NICE RBA4R10 atbilstoši uzrakstiem uz plates. Spaile 1 ir +24 V, bet spaile 4 — GND.
| Vienība | Nozīme / darbība |
|---|---|
| ANTENNA | Integrētā uztvērēja antenas ieeja. Koaksiālajam kabelim ir atsevišķs centrālais vadītājs un ekranējums, kā norādīts uz plates ar simbolu. |
| 1–2 / SbS | Pakāpeniska vadība, izmantojot bezpotenciāla NO kontaktu, piemēram, slēdža C–NO kontaktu NICE EKS. |
| 3–4 / STOP | NO, NC vai 8,2 kΩ atkarībā no pieslēguma. Tips tiek apgūts pozīciju apguves laikā; apgūtā stāvokļa maiņa izraisa STOP ar īsu kustību atpakaļ. |
| 1–5 / PHOTO | Fotoelementu drošības NC kontakts. Ja drošības ierīce nostrādā aizvēršanas laikā, vārti maina kustības virzienu. |
| 4–6 / PHOTOTEST | Atsevišķa TX barošana fotoelementu pārbaudei, ne vairāk kā 100 mA. RX paliek pieslēgts pie 1–4. |
| 7–8 / FLASH | Izeja vienai bākugunij NICE ELDC; kustības laikā pārslēdzas ar 0,5 s intervālu. |
| 1–4 / piederumi | Barošana 24 V DC, pielaide −30 % / +50 %, ārējo ierīču patēriņš ne vairāk kā 100 mA. |
Vairākus NC STOP kontaktus savieno virknē, vairākus NO kontaktus — paralēli. Rezistīvajām drošības malām nepieciešams noteiktais kaskādes slēgums ar vienu 8,2 kΩ terminatoru. Drošības ieejas nedrīkst pārtiltot, lai novērstu darbības traucējumu. Pēc ierīču maiņas atkārtoti jāveic apmācība un drošības pārbaudes.
Piedziņas drošinātāji
| Pozīcija | Nozīme / darbības kārtība |
|---|---|
| F1 | T 1 A / 250 V — lēnas darbības drošinātājs. |
| F2 | T 2 A / 250 V — lēnas darbības drošinātājs. |
Drošinātāju F1 un F2 izvietojums RD400 piedziņā. Noklikšķiniet uz attēla, lai to palielinātu.
Drošinātāju nomainiet pret tāda paša tipa drošinātāju tikai pēc bojājuma cēloņa noskaidrošanas. Nepalieliniet drošinātāja nominālu un neapejiet to ar tiltu.
Standarta pieslēguma shēma:
Pieslēgums vienam EPM releja fotoelementu pārim bez fototesta RD400 ar RBA4R10 plati, sākot no 01/2018. Bākuguns ELDC ir atsevišķi FLASH un antenas pieslēgumi; slēdzis EKS vada SbS ieeju ar C–NO kontaktu. Punkts apzīmē elektrisku savienojumu; līniju krustojums bez punkta nav savienojums. Līniju krāsas atšķir ķēdes, nevis nosaka vadu krāsas. Noklikšķiniet uz attēla, lai to palielinātu.
| Ierīce | Pieslēgums pie RD400 / RBA4R10 |
|---|---|
| ELDC — bākuguns | Divu kontaktu FLASH pie spailēm 7–8. Antena jāpievieno atsevišķi ar RG58 koaksiālo kabeli pie antenas ieejas: dzīslu un ekranējumu pievienojiet atbilstoši marķējumam. |
| EPM — raidītājs TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM — uztvērējs RX | RX 1 (+) un 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) paliek nepieslēgts. |
| EKS — atslēgas slēdzis | Viens kontakts: C → RD400 1, NO → RD400 2 (SbS). NC un otrs kontakts šajā pieslēgumā netiek izmantoti. |
| STOP un fototests | STOP starp 3–4 jārisina atbilstoši drošības ierīcēm; shēmā nav paredzēts universāls tilts. Spaile 6 šeit nav izmantota. Lai pieslēgtu fototestu, izmantojiet tālāk aprakstīto kārtību. |
Piedziņas fotoelementi
Piemērs paredzēts NICE EPM: TX ir raidītājs, RX — uztvērējs. EPM TX 1 = +, 2 = −, bet RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) drošības ķēdē netiek izmantots. Cita tipa fotoelementiem pārbaudiet to spaiļu numerāciju.
Pieslēgums bez fototesta funkcijas
Pārbaudiet fotoelementu kopējo strāvas patēriņu. Izeja 1–4 nodrošina ne vairāk kā 100 mA. Viens EPM pāris patērē aptuveni 55 mA; divi pāri bez fototesta kopā patērētu aptuveni 110 mA, pārsniedzot šo ierobežojumu. Tāpēc ar NC kontaktu savienošanu virknē vien nepietiek, lai pievienotu vēl vienu pāri. Vairāku pāru barošanu tehniķim jāprojektē, ņemot vērā to faktisko strāvas patēriņu un instrukcijas.
Abi fotoelementi tiek pastāvīgi baroti no spailēm 1–4. Uztvērēja drošības kontaktu C–NC pievieno starp vadības bloka spailēm 1 un 5.
| Vadības bloks | EPM fotoelementi |
|---|---|
| RD400 1 (+24 V) | TX 1 un RX 1; arī RX 4 (C). |
| RD400 4 (GND) | TX 2 un RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Netiek pieslēgts. |
Pieslēgums atbilst iepriekš redzamajai pamata shēmai. Pēc pieslēgšanas pārbaudiet fotoelementu izlīdzinājumu un vārtu reakciju, pārtraucot gaismas staru.
Pieslēgums ar fototesta funkciju
Fototesta režīmā mainās raidītāja barošana: TX 1 pievieno RD400 6, bet TX 2 — RD400 4. RX un C–NC kontakts paliek pieslēgti tāpat kā bez fototesta. Pirms kustības tiek pārbaudīta drošības ķēdes reakcija.

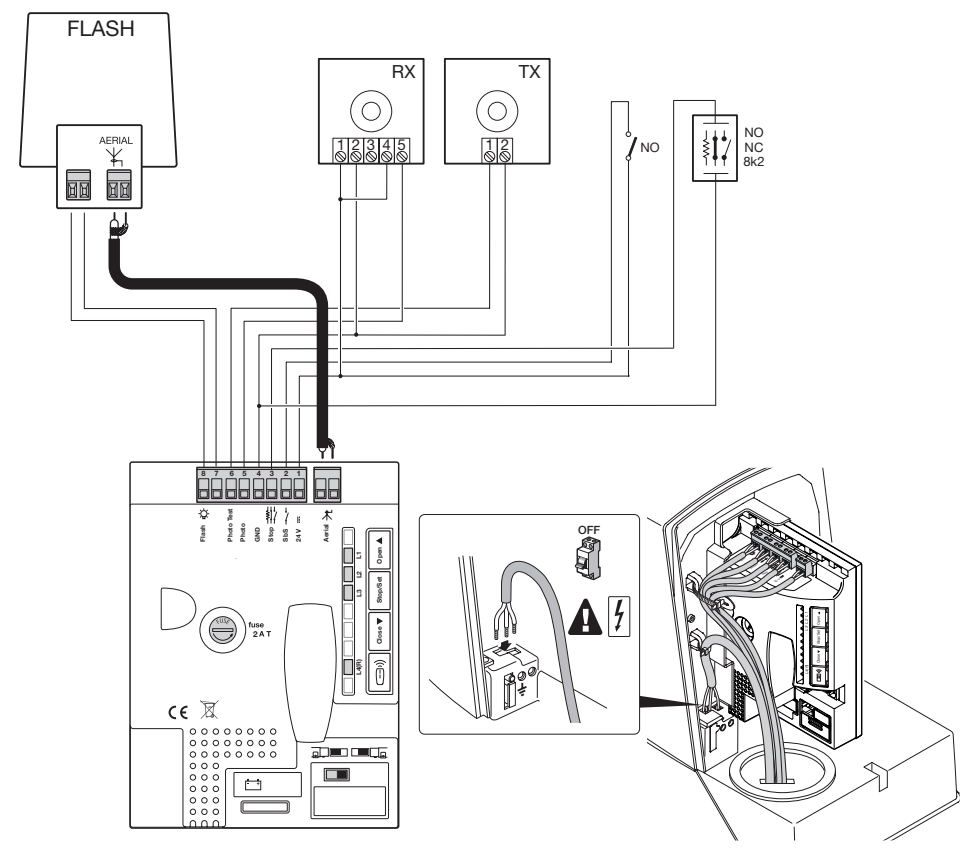

Pieslēgums ar fototestu: TX barošana pie spailēm 6–4. Noklikšķiniet uz attēla, lai to palielinātu.
| Pozīcija | Nozīme / darbības kārtība |
|---|---|
| TX 1 / TX 2 | RD400 6 / RD400 4; PHOTOTEST izejas kopējā strāva nedrīkst pārsniegt 100 mA. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Pievienoto drošības ierīču režīms tiek atpazīts pozīciju iemācīšanas laikā. Pēc pieslēguma maiņas atkārtojiet apmācību un pārliecinieties, ka neveiksmīga testa gadījumā kustība nesākas.
Vairāku pāru sinhronizācija ir atsevišķa fotoelementu funkcija. Neizmainiet SYNC tiltu automātiski, ieslēdzot fototestu: tā lietojumam jāatbilst konkrēto fotoelementu instrukcijai un to barošanas veidam. EPM apraksta sinhronizāciju maiņstrāvas barošanai, bet RD400 šeit nodrošina līdzstrāvu.
Vārtu kustības virziena izvēle
Virzienu nosakiet, skatoties uz vārtiem no piedziņas puses. Ja vārti atveras pa kreisi, iestatiet slēdzi pa kreisi; ja pa labi — pa labi.
Atvēršana pa kreisi, skats no piedziņas puses. Noklikšķiniet uz attēla, lai to palielinātu.
Atvēršana pa labi, skatoties no piedziņas puses. Noklikšķiniet uz attēla, lai to palielinātu.
Nemainiet slēdža stāvokli, kamēr vārti kustas. Pirms jebkādas darbības ar atvērtu piedziņu atvienojiet barošanu; pēc kustības virziena maiņas vēlreiz pārbaudiet pozīciju apguvi.
Vārtu vērtnes garuma noteikšana
Apguves laikā tiek noteiktas gala pozīcijas, pārbaudīts STOP savienojums un fototesta režīms. Atkārtojiet apguvi pēc atdurju vai drošības ierīču maiņas. Kustības zonai jābūt brīvai.
- Atbloķējiet piedziņu, pārvietojiet vārtus aptuveni līdz pusei un atkal mehāniski nobloķējiet. Pārbaudiet virziena slēdzi.
- Ieslēdziet barošanu. Miera stāvoklī motors ir apstājies, zaļā OK LED mirgo aptuveni reizi sekundē, bet signāllukturis ir izslēgts.
- Vienlaikus nospiediet un turiet Close + Stop/Set; kad pēc aptuveni 3 sekundēm sākas kustība, atlaidiet pogas.
- Pirmajai kustībai jābūt aizvēršanai. Ja vārti sāk atvērties, apturiet apguvi ar pogu Stop/Set, atvienojiet barošanu un pārbaudiet kustības virzienu.
- Ļaujiet ciklam pabeigties aizvēršana → atvēršana → aizvēršana. Apguves laikā mirgo L2 un L3.
- Pēc apguves beigām dodiet SbS komandu pilnīgai atvēršanai un pēc tam vēl vienu komandu pilnīgai aizvēršanai. Šajā pārbaudes ciklā pārbaudiet, vai palēnināšana sākas aptuveni 30–50 cm pirms gala slēdžiem un vai vārti apstājas 2–3 cm pirms mehāniskajām atdurēm.
Ja pēc apguves beigām L2 un L3 joprojām mirgo, apguve nav izdevusies. Pārbaudiet pieslēgumu un diagnostiku, novērsiet cēloni un atkārtojiet apguvi.
Piedziņas programmēšana
Piedziņai Road var ieprogrammēt vairākas funkcijas — ieslēgt vai izslēgt funkciju I līmeņa programmēšanā.vai iestatīt parametra vērtību II līmeņa programmēšanā..
Uz plates ir četras pogas un četras programmēšanas LED. Šīs paaudzes ierīcē programmēšanas režīmā ieiet, turot Set nospiestu aptuveni 3 sekundes.
| Elements | Nozīme / darbība |
|---|---|
| Open ▲ | Atvēršana; izvēlnē — pārvietot atlasi uz augšu. |
| Stop/Set | Apturēšana; turot nospiestu aptuveni 3 s, tiek atvērta izvēlne. |
| Close ▼ | Aizvēršana; izvēlnē — pārvietot atlasi uz leju. |
| Radio | Tālvadības pults ieprogrammēšana un dzēšana; indikators — LED L4(R). |
Plates pogas un LED. L4(R) ir radio uztvērēja indikators. Noklikšķiniet uz attēla, lai to palielinātu.
I līmeņa programmēšana.
Visām trim I līmeņa funkcijām sākotnējais stāvoklis ir OFF. Īsa mirgošana atlases laikā nozīmē OFF, ilga — ON.
- Turiet Set nospiestu aptuveni 3 s un atlaidiet, kad mirgo L1.
- Ar pogām Open / Close izvēlieties funkcijas LED indikatoru.
- Īsi nospiediet Set, lai pārslēgtu OFF / ON. Ja nepieciešams, pielāgojiet nākamo funkciju.
- Ja 10 s laikā netiek nospiesta neviena poga, programmēšanas režīms beidzas un izmaiņas tiek saglabātas.
Programmējamo ieslēdzamo funkciju saraksts:
| Elements | Nozīme / darbība |
|---|---|
| L1 – palēninājuma ilgums | OFF = īss palēninājums; ON = ilgs. |
| L2 – ātrums | OFF = lēns; ON = ātrs. |
| L3 – automātiskā aizvēršana | OFF = izslēgta; ON = ieslēgta. Pauzes laiku iestata II līmenī; rūpnīcas iestatījums ir 30 s. |
II līmeņa programmēšana.
II līmenī iestata parametra vērtību. Parametra un tā vērtības izvēlei izmanto tos pašus LED indikatorus divos secīgos soļos.
- Turiet Set nospiestu aptuveni 3 s un atlaidiet, kad mirgo L1.
- Ar Open / Close izvēlieties parametru L1, L2 vai L3.
- Turiet Set nospiestu. Pēc aptuveni 3 s iedegas pašreizējās vērtības LED.
- Joprojām turot Set nospiestu, ar Open / Close izvēlieties jauno vērtību; pēc tam atlaidiet Set.
- Ja 10 s laikā netiek nospiesta neviena poga, izvēlne tiek aizvērta.
Programmējamo iestatāmo funkciju saraksts:
| Elements | Nozīme / darbība |
|---|---|
| L1 – motora jauda | L1 zema; L2 vidēja; L3 augsta (rūpnīcas iestatījums). |
| L2 – SbS darbības secība | L1 atvērt–apturēt–aizvērt–atvērt (rūpnīcas iestatījums); L2 atvērt–apturēt–aizvērt–apturēt; L3 kopīpašuma režīms. |
| L3 – pauzes laiks | L1 15 s; L2 30 s (rūpnīcas iestatījums); L3 60 s. Attiecas, ja ir ieslēgta automātiskā aizvēršana. |
Neizmantojiet lielāku spēku, lai kompensētu vārtu mehānisko pretestību — tā ir jānovērš. Pēc spēka maiņas atkārtojiet attiecīgos mērījumus un drošības pārbaudes.
Papildu ārējo ierīču pieslēgšana piedziņai
| Elements | Nozīme / darbība |
|---|---|
| Papildu ierīču barošana | Starp 1 (+) un 4 (GND): 24 V DC ar pielaidi −30 % / +50 %, kopā ne vairāk kā 100 mA. |
| Vadības kontakts | Atsevišķs bezpotenciāla NO kontakts pie 1–2 (SbS). Ieejai nedrīkst pievadīt ārēju spriegumu. |
Īpašās piedziņas funkcijas
Vārti pastāvīgi atvērti
Ja SbS komanda tiek turēta ilgāk par 3 sekundēm, vārti tiek atvērti neatkarīgi no iestatītās darbības secības. To var izmantot kopā ar piemērotu laika releja kontaktu, lai vārtus turētu atvērtus noteiktā laikā.
Piespiedu kustība
Drošības ierīces kļūmes gadījumā ražotājs apraksta avārijas kustību, nepārtraukti turot nospiestu vadības pogu. Izmantojiet šo funkciju tikai tad, ja vārti ir tieši redzami, kustības zona ir brīva un netiek apdraudēti cilvēki. Bojājums pēc iespējas drīzāk jānovērš.
- Dodiet komandu. Ja kustība nesākas bloķējošas drošības ierīces dēļ, 3 s laikā dodiet komandu vēlreiz un turiet to nospiestu.
- Pēc aptuveni 2 s vārti sāk kustēties, tikai kamēr komanda tiek turēta.
- Atlaižot vadības pogu, vārti nekavējoties apstājas. Šis režīms neaizstāj drošības ierīču remontu.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai rodas kāda cita problēma, droši sazinieties ar mūsu tehniskā atbalsta dienestu NICE piedziņām.
Atkarībā no problēmas veida
Uzstādīšanas laikā (vai piedziņas atteices gadījumā) var rasties kāda no turpmāk minētajām problēmām:
| Elements | Nozīme / darbība |
|---|---|
| Tālvadības pults indikators nedeg | Pārbaudiet tās bateriju. |
| Tālvadības pults indikators deg, bet vārti nereaģē | Pārbaudiet, vai tālvadības pults ir ieprogrammēta un izmanto pareizo protokolu, pārbaudiet antenu un iespējamo atmiņas bloķēšanu. |
| OK LED nedeg | Elektriķim droši atvienotā stāvoklī jāpārbauda barošana un drošinātāji. |
| Komanda tiek pieņemta, kustība nesākas | Atzīmējiet sarkano OK indikatora mirgošanu vai bākuguns zibšņu virkni; pārbaudiet PHOTO, STOP un aktīvās komandas. |
| Kustība uzreiz apgriežas pretējā virzienā | Pārbaudiet šķēršļus, berzi, zobstieni un gala slēdzi. Spēku regulējiet tikai pēc mehānikas pārbaudes un atkārtotas drošības pārbaudes. |
Diagnostika pēc bākuguns mirgošanas
Normālas kustības laikā bākuguns mirgo ar 0,5 s intervāliem. Kļūmes gadījumā saskaitiet zibšņu virkni, ko atdala aptuveni sekundi ilga pauze. Tās pašas kļūmes norāda sarkanā OK LED.
| Zibšņu skaits | Nozīme un pārbaude |
|---|---|
| 2 | Fotoelements bloķē kustību. Pārbaudiet šķēršļus, savietojumu, barošanu un drošības kontaktu. |
| 3 | Iedarbojies spēka ierobežotājs. Noskaidrojiet pārmērīgas berzes cēloni vai atrodiet šķērsli. |
| 4 | Iedarbojusies STOP funkcija. Pārbaudiet drošības ierīci un tās vadojumu. |
| 5 | Iekšējo parametru kļūda. Uzgaidiet vismaz 30 s; ja kļūme nepāriet, tehniķis veiks atiestatīšanu un atkārtotu apmācību. |
| 6 | Pārsniegts darba cikls. Ļaujiet piedziņai dažas minūtes atpūsties. |
| 7 | Iekšēja elektriska kļūme. Tehniķis uz dažām sekundēm atvienos visus barošanas avotus; ja kļūme atkārtojas, pārbaudīs vadības plati un motora vadojumu. |
| 8 | Jau ir aktīva cita pastāvīga komanda. Pārbaudiet pogu, releju vai taimeri. |
| 10 | Pārsniegts kustības laiks vai apmācības laikā trūkst motora barošanas. Pārbaudiet mehāniku, kustības laiku un to, vai plate pareizi ievietota turētājā. |
Diagnostika pēc LED indikatoru mirgošanas
Šai platei ir OK, nevis BlueBUS. Drošības ieejas stāvokli rāda STOP; iestatījumus un radio funkcijas — LED L1, L2, L3, L4(R). To atrašanās vietu rāda pogu attēls.
Horizontālie LED indikatori OK, STOP
| Elements | Nozīme / rīcība |
|---|---|
| OK — zaļš, iedegas reizi sekundē | Normāla darbība. |
| OK — 2 ātri zaļi zibšņi | Ieejas stāvokļa maiņa vai komandas saņemšana. |
| OK — sarkana zibšņu virkne | Kļūme atbilstoši mirgošanas tabulai. |
| OK — pastāvīgi deg zaļā vai sarkanā krāsā | Kļūmes stāvoklis; ja tas atkārtojas pēc atvienošanas un pārbaudes, nepieciešama apkope. |
| OK — nedeg | Pārbaudiet barošanu un drošinātājus. |
| STOP deg / nedeg | Deg: ieejas stāvoklis ir kārtībā. Nedeg: iedarbojusies STOP funkcija; pārbaudiet ierīci un apmācīto stāvokli. |
LED L1–L4(R) pie pogām
| Elements | Nozīme / rīcība |
|---|---|
| L1 | Nedeg = īsa palēnināšana, deg = gara. |
| L2 | Nedeg = lēns ātrums, deg = ātrs. |
| L3 | Nedeg = automātiskā aizvēršana izslēgta, deg = ieslēgta. |
| L1 + L2 + L3 mirgo | Nepieciešama pozīciju apmācība; programmēšanas laikā ievērojiet attiecīgo procedūru. |
| L4(R) deg | Normālas darbības laikā saņemts nesaglabāts radio kods. |
| L4(R) mirgo | Notiek tālvadības pults programmēšana vai dzēšana. |
NICE Road RD400 piedziņas manuāla atbloķēšana
Ja pārtrūkst barošana vai rodas kļūme, RD400 var atbloķēt ar komplektā iekļauto atslēgu un vārtus pārvietot ar roku. Vispirms novērsiet nejaušu kustību un atvienojiet barošanas avotus. Ja vērtne pēc atbloķēšanas sāk kustēties pati vai ķeras, nepieciešams remonts.
Attēla kreisajā pusē redzama RD400 atbloķēšana, labajā — atkārtota bloķēšana. Noklikšķiniet, lai palielinātu attēlu.
- Atveriet slēdzenes vāciņu, ievietojiet un pagrieziet atslēgu; atlokiet atbloķēšanas rokturi, kā parādīts attēlā.
- Lēni un kontrolēti pārvietojiet vārtus ar roku.
- Lai atkārtoti nobloķētu, aizveriet rokturi, pagrieziet un izņemiet atslēgu, pēc tam aizveriet vāciņu. Pirms automātiskās darbības pārbaudiet, vai mehānisms ir pareizi nofiksējies.
NICE Road RD400 piedziņas tehniskie parametri
| Elements | Nozīme / rīcība |
|---|---|
| Pielietojums / ierobežojumi | Dzīvojamo ēku bīdāmie vārti — līdz 400 kg un 8 m atkarībā no darba cikla. |
| Motors / barošana | Elektromehāniska piedziņa ar iebūvētu vadības bloku; RD400 barošana no elektrotīkla: 230 V AC, 50/60 Hz. RD400/V1 ir cita sprieguma versija. |
| Maks. jaudas patēriņš / strāva | 210 W / 1,1 A. |
| Griezes moments | Starta moments 12 Nm (400 N); nominālais moments 5 Nm (167 N). |
| Ātrums | Bez slodzes 0,13 vai 0,25 m/s; pie nominālā momenta 0,16 m/s. |
| Zobrats | Z15, modulis 4, solis 12,5 mm, dalījuma diametrs 60 mm. |
| Darbība | Maks. 50 cikli dienā, nepārtraukta darbība maks. 9 min; turpmāki ierobežojumi atkarībā no vārtu garuma un svara. |
| Drošinātāji / aizsardzība | F1 T 1 A / 250 V; F2 T 2 A / 250 V; I klase, aizsargzemējums. |
| Bākuguns / akumulators | Viens NICE ELDC; pēc izvēles NICE PS124. |
| Funkcijas | 3 ieslēgšanas/izslēgšanas funkcijas un 3 regulējami parametri. STOP un pozīciju apmācība. |
| Apkārtējās vides apstākļi | −20 līdz +55 °C; IP44. |
| Izmēri / svars | 330 × 195 × 277 mm; 8 kg. |
NICE Road RD400 piedziņā iebūvētā radio uztvērēja tehniskie parametri
| Elements | Nozīme / rīcība |
|---|---|
| Uztvērējs | Integrēts, 4 komandas, 433,92 MHz. |
| Protokoli | FloR, O-Code, Smilo. Pirmā ieprogrammētā tālvadības pults nosaka turpmāko pults kodu saimi. |
| Atmiņa | I režīmā iespējams saglabāt ne vairāk kā 100 tālvadības pultis. |
| Antena / jutība | 52 Ω, RG58 vai līdzvērtīgs kabelis; jutība labāka par 0,5 µV. |
| Darbības attālums | Ražotājs norāda 100–150 m; attālumu ietekmē šķēršļi, traucējumi un antenas novietojums. |
| Temperatūra | −20 līdz +55 °C. |
Tālvadības pulšu saglabāšana atmiņā
Procedūra paredzēta aprakstītās četrtaustiņu plates integrētajam uztvērējam. Izvēlieties tālvadības pulti ar atbalstītu protokolu, piemēram, NICE ON2E vai NICE FLO2RE, atbilstoši izmantotajai saimei. Savienošana pārī neprasa vārtu kustības ceļa dzēšanu.
I režīms — visa tālvadības pults
- Turiet nospiestu Radio vismaz 5 s un atlaidiet, kad iedegas L4(R) LED.
- 10 s laikā turiet nospiestu tālvadības pults pirmo pogu vismaz 5 s un atlaidiet.
- Trīs L4(R) mirgojumi apstiprina saglabāšanu. Ja nekas cits netiek saglabāts, režīms beidzas pēc 10 s.
T1 = SbS, T2 = gājēju eja, T3 = atvēršana, T4 = aizvēršana; divu pogu tālvadības pultij ir tikai T1 un T2.
II režīms — viena poga
- Īsi nospiediet Radio 1×, lai izvēlētos SbS, 2× — gājēju eju, 3× — atvēršanu vai 4× — aizvēršanu.
- Pārbaudiet, vai L4(R) nomirgo atbilstošo reižu skaitu.
- 10 s laikā turiet nospiestu vajadzīgo tālvadības pults pogu vismaz 3 s; trīs mirgojumi apstiprina saglabāšanu.
Citus uztvērējus un procedūras varat salīdzināt mūsu NICE tālvadības pulšu savienošanas pārī pārskatā. Ja tālvadības pulti neizdodas saglabāt, pārbaudiet arī radio atmiņas bloķēšanu.
Vadības bloka atiestatīšana
Atiestatīšana paredzēta apzinātai iestatījumu dzēšanai, nevis kā obligāts pirmais solis. Kad motors ir apstājies, turiet nospiestas pogas Open + Close aptuveni 3 s. Kad iedegas visas LED, atlaidiet pogas. Pēc procesa beigām mirgo L1, L2 un L3. Atkārtoti jāapgūst pozīcijas, iestatījumi un jāveic drošības pārbaudes. Šī procedūra saglabātās tālvadības pultis neizdzēš.
Rezerves akumulators un servisa saskarne
Šīs paaudzes RD400 paredzēts izvēles akumulators NICE PS124 ar 1,2 Ah ietilpību un integrētu uzlādi. To pievieno tikai pēc montāžas un programmēšanas pabeigšanas, kad elektrotīkls ir atvienots. Pēc pievienošanas piedziņa tiek darbināta arī bez elektrotīkla. Darbības ilgums ir atkarīgs no piedziņas slodzes un akumulatora stāvokļa.
Servisa programmētājs NICE OVIEW tiek pievienots, izmantojot NICE IBT4N pie BusT4. Saskarni pievienojiet, kad barošanas avoti ir atvienoti.
Pārbaudes, nodošana un apkope
- Pārbaudiet atvēršanu, aizvēršanu, apturēšanu, palēnināšanu un abus gala slēdžus.
- Pārbaudiet katru fotoelementu pāri, katru STOP elementu un fototestu, ja tas tiek izmantots.
- Pārbaudiet spēkus un veiciet konkrētajiem vārtiem prasītos mērījumus; liels spēks nedrīkst kompensēt mehānisku kļūmi.
- Pārbaudiet atbloķēšanu, pārsegus, aizsargelementus un marķējumus. Nododiet lietotājam lietošanas instrukciju un apkopes plānu.
Tehniķim jāveic apkope vismaz reizi 6 mēnešos vai ne vēlāk kā pēc 10 000 kustībām kopš iepriekšējās apkopes. Lietotājs uztur tīru zonu un fotoelementus; neparasta trokšņa vai saraustītas kustības gadījumā automatizācijas sistēmas lietošana jāpārtrauc. Tīrot vārtu kustības ceļu, atvienojiet arī iespējamo akumulatoru. Vārtu kustības laikā novērojiet tos no droša attāluma. Ejiet cauri tikai tad, kad vārti ir pilnībā atvērti un apstājušies. Bērni nedrīkst vadīt vārtus vai spēlēties to tuvumā.
