Produkta apraksts NICE Hyppo HY7005 — veramo vārtu piedziņa vērtnēm līdz 3 m/800 kg

NICE HYPPO HY7005 – veramo piedziņa veramajiem vārtiem

NICE HYPPO HY7005 ir atsevišķs elektromehānisks motors vienai vārtu vērtnei. Tam ir motors 230 V AC, verams kāts, un tas ir neatgriezeniska. Vārtu vērtnes pozīciju uzrauga ar atvēršanas un aizvēršanas gala slēdžiem. Nepieciešama atsevišķa vadības ierīce un drošības piederumi; strāvas padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu.

Montāža, pieslēgšana un drošības pārbaudes jāveic kvalificētam tehniķim. Pirms motora vai vadības bloka atvēršanas atvienojiet strāvas padevi un iespējamo rezerves barošanu. Manuālas vadības laikā nostipriniet vārtu vērtni, lai tā nejauši nekustētos.

Ātrā navigācija
Piedziņas izvēlePiederumi
Komplektācija un vadības bloksMontāža
Montāžas izmēriAtbloķēšana
Kabeļu instalācijaPieslēgšana
FotocelulasPirmā palaišana
Iestatījumi un tālvadības pultisDiagnostika
ApkopeParametri un izmēri
PDF rokasgrāmata

Kad izvēlēties šo piedziņu

HYPPO ir piemērots veramajiem vārtiem, kuru iekšpusē montē veramo kātu. Izvēli nosaka vārtu vērtnes garums un svars, tās kustības pretestība, eņģu novietojums un vieta, kas nepieciešama kāta pilnai kustībai.

Maksimālais vārtu vērtnes garums3 m; pieļaujamais svars samazinās, palielinoties garumam.
Svars atbilstoši grafikamVārtu vērtnei, kuras garums ir aptuveni 2 m augšējā līkne sasniedz aptuveni 800 kg. Pie 3 m grafikā norādītais svars ir mazāks par 400 kg. Konkrēto svaru novērtējiet atbilstoši attiecīgajai līknei un vārtu apstākļiem.
Darba cikls30 %

3 m un 800 kg nav spēkā vienlaikus. Ierobežojumi attiecas uz vienu motoru un vienu vārtu vērtni. Vārtu augstums un forma, necaurredzams aizpildījums un stiprs vējš var ievērojami samazināt šīs vērtības. Darba cikls procentos nav ciklu skaits stundā un nenozīmē nepārtrauktu darbību.

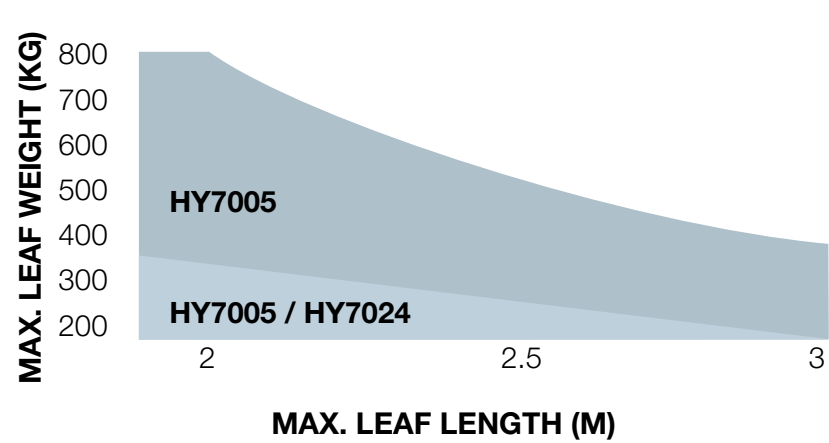

HYPPO – vārtu vērtnes pieļaujamā garuma un svara grafiks

Horizontālā ass norāda garumu metros, bet vertikālā — svaru kilogramos. HY7005 modelim izmantojiet šim modelim norādīto darbības diapazonu.

Saderīgi piederumi

Piederumus izvēlieties atbilstoši uzstādītajam vadības blokam, savienotājiem un spriegumam. Tālāk minētā pieslēgšanas shēma un procedūras attiecas uz MC800 / MCA5R30.

KasKāpēcVeids
Vadības bloksVada vienu vai divus motorus un drošības ierīces.
SignāllampaBrīdina par vārtu kustību, un tai var būt pievienota antena.
FotocelulasTās uzrauga vārtu zonu; reakcija ir atkarīga no novietojuma.
Drošības jutīgā malaAizsardzība, saskaroties ar vārtu vērtni; komplektā ar MC800 tā ir obligāta.
Bezvadu fotocelulasRisinājums bez kabeļiem, kas pievienoti fotocelulām.
  • EPMOW nepieciešama atsevišķa NICE IBW saskarne un apmācība. Pāri nedrīkst pieslēgt tieši ar diviem vadiem.
UztvērējsTas uztver tālvadības pults komandas; SM nepieciešams viens uztvērējs.
RaidītājsTālvadība atkarībā no uzstādītā uztvērēja.
AntenaPalīdz uzlabot tālvadības pults darbības rādiusu.
TastatūraKomanda ar kodu bez tālvadības pults.
  • Bezvadu EDSWG ar FloR uztvērēju; vadu EDSB izmantojot BlueBUS, ja vadības bloks to atbalsta. Neattiecas uz MC200.
Atslēgas slēdzisKomanda ar atslēgu no fiksētas vietas.
Karšu lasītājsVadība ar piešķirtu karti vai atslēgu piekariņu.
  • NICE ETPB izmantojot BlueBUS; vadības blokam jāatbalsta BlueBUS vadības ierīces. Neattiecas uz MC200.
Elektriskā slēdzenePapildu vārtu vērtnes nostiprināšana, sinhronizēta ar vadības sistēmu.
Pagarināta sviraLielāks darbības rādiuss atšķirīgas montāžas ģeometrijas gadījumā.
Atbloķēšana no ārpusesManuāla piekļuve strāvas padeves pārtraukuma gadījumā, ja nav citas ieejas.
Wi-Fi / GSM vadībaTālvadības komanda, izmantojot bezsprieguma kontaktu.
Programmēšana un integrācijaPaplašināta iestatīšana un diagnostika.
  • NICE BiDi-WiFi paredzēts atbalstītajam BusT4 savienotājam; tas nav parasts radio uztvērējs. BiDi-ZWave izvēlieties atbilstoši atbalstītajai Opera paaudzei; esošajam R10 — atbilstoši tā saderībai.

FT210B nav piemērotas MC800 vai MC824H: nepieciešamas atšķirīgas FT A / FT B / FT C adreses. Izvēlieties iepriekš norādītās saderīgās fotocelulas.

Atsevišķs motors un vadības bloks

Piedāvājums attiecas uz vienu HYPPO HY7005 motoru ar šarnīrveida sviru. Atsevišķam motoram nav vadības bloka. Divviru vārtiem nepieciešami divi atbilstoši motori; tie nepalielina vienas vārtu vērtnes ierobežojumu. Vadības bloku, fotocelulas, signāllampu, uztvērēju un tālvadības pultis izvēlieties atbilstoši komplektācijai.

KomplektācijaVadības bloksSvarīga atšķirība
HY7005MC800230 V AC, iebūvēti gala slēdži. MC200 ir opcija vienam motoram.

Esošiem vārtiem vadieties pēc uzstādītās plates. Pašreizējās MC800 instrukcija nav paredzēta vecajam A60, un MC824HR30 procedūras nav automātiski attiecināmas uz citu MC824H paaudzi.

Šarnīrveida piedziņas montāža

Pirms montāžas

  • Vārtu vērtnei ar roku vienmērīgi jāpārvietojas visā tās kustības diapazonā. Pārbaudiet eņģes, vārtu vērtnes izturību un stiprinājuma nestspēju.
  • Uzstādiet stingrus mehāniskos aizturus aizvēršanai un atvēršanai, lai ierobežotu kustības diapazonu un vadības bloka apmācību.
  • Atstājiet brīvu vietu motora korpusam, visai sviras kustībai un atbloķēšanas rokturim. Novērtējiet saspiešanas un iesprūšanas vietas un paredziet aizsardzības līdzekļus.
  • Pie staba piestiprina nesošo plāksni, pie vārtu vērtnes — priekšējo kronšteinu. Izšķirošie ir montāžas izmēri un pamatnes izturība.

Montāžas izmēri A un B

Izmēriet A un B izmērus, kā parādīts attēlā. Tabula attiecas uz standarta HYPPO HY7005 šarnīrveida sviru; tajā norādīts atvēršanas leņķis konkrētai abu izmēru kombinācijai milimetros.

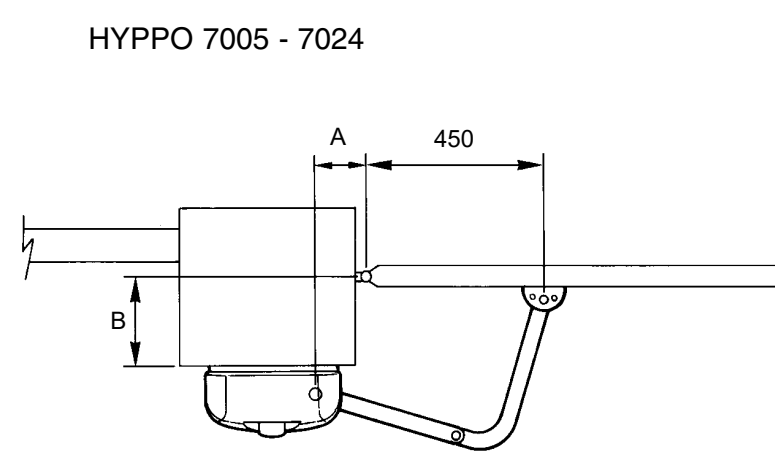

HYPPO HY7005 un HY7024 — montāžas izmēru A un B novietojums

BA = 110 mmA = 130 mmA = 150 mm
90 mm85°98°104°
110 mm91°97°103°
150 mm110°120°115°
200 mm105°110°115°
250 mm105°110°110°
300 mm100°105°105°
350 mm95°100°96°

Leņķi nosaka ģeometrija, nevis patvaļīgs vadības bloka iestatījums. Pirms galīgās nostiprināšanas atbloķējiet motoru un pārbaudiet visu vārtu vērtnes un sviras kustības diapazonu. Aizturiem jānovērš kustība ārpus drošās zonas.

Pagarinātā svira HYA12

Pagarināta NICE HYA12 šarnīrveida svira nodrošina lielāku sniedzamību. Attēlā norādīts arī izmērs D. Maksimālās A/B/D vērtības ir montāžas robežvērtības, nevis ieteicamie staba izmēri. Standarta sviras leņķu tabulu nedrīkst automātiski attiecināt uz HYA12.

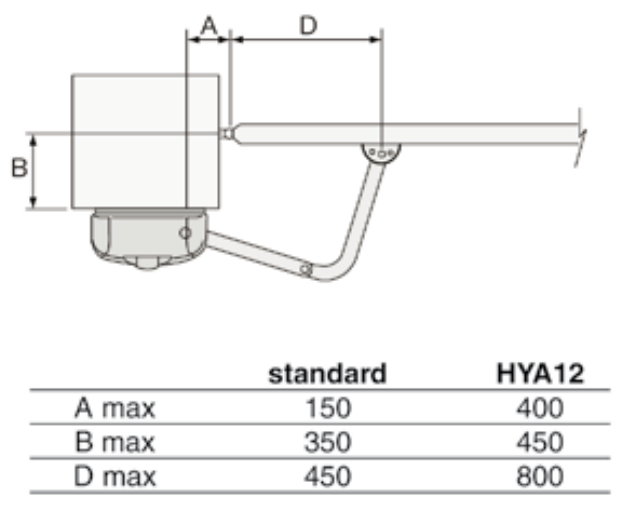

HYPPO — izmēri A, B un D standarta svirai un HYA12

IzmērsStandarta sviraHYA12
A maks.150 mm400 mm
B maks.350 mm450 mm
D maks.450 mm800 mm

Plāksnes un kronšteina stiprināšana

  1. Nosakiet, vai montāža būs kreisajā vai labajā pusē, skatoties no zemesgabala iekšpuses.. Vienu un to pašu modeli var pielāgot abām pusēm, mainot plāksnes novietojumu un sviras salikumu.
  2. Piestipriniet nesošo plāksni A pie stingras staba pamatnes, bet kronšteinu B pie vārtu vērtnes stingrās daļas. Šeit A/B apzīmē detaļas, nevis iepriekšējā tabulā norādītos montāžas izmērus.
  3. Pieskrūvējiet motoru pie plāksnes. Nelielas novietojuma novirzes koriģējiet, izmantojot gareniskās stiprinājuma atveres.
  4. Salieciet sviru izvēlētajai pusei. Pirms salikšanas ieeļļojiet skrūves atbilstoši montāžas instrukcijai, uzlieciet paplāksnes un stiprinājumus.
  5. Atbloķējiet motoru un ar roku pārbaudiet vārtu vērtnes kustību līdz aizturiem; pēc tam galīgi pievelciet stiprinājumus.

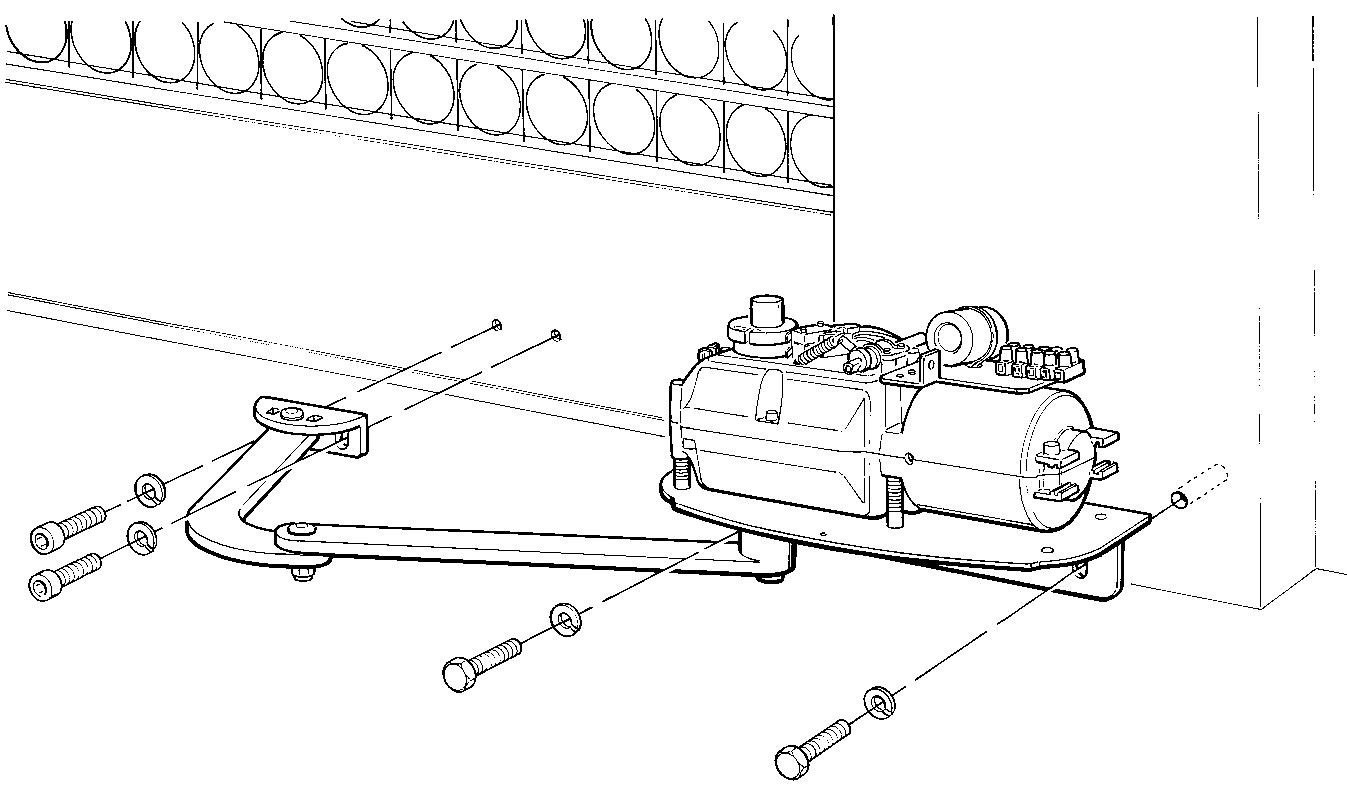

HYPPO — plāksne A pie staba un kronšteins B pie vārtu vērtnes

Kreisās puses montāža, skatoties no iekšpuses:

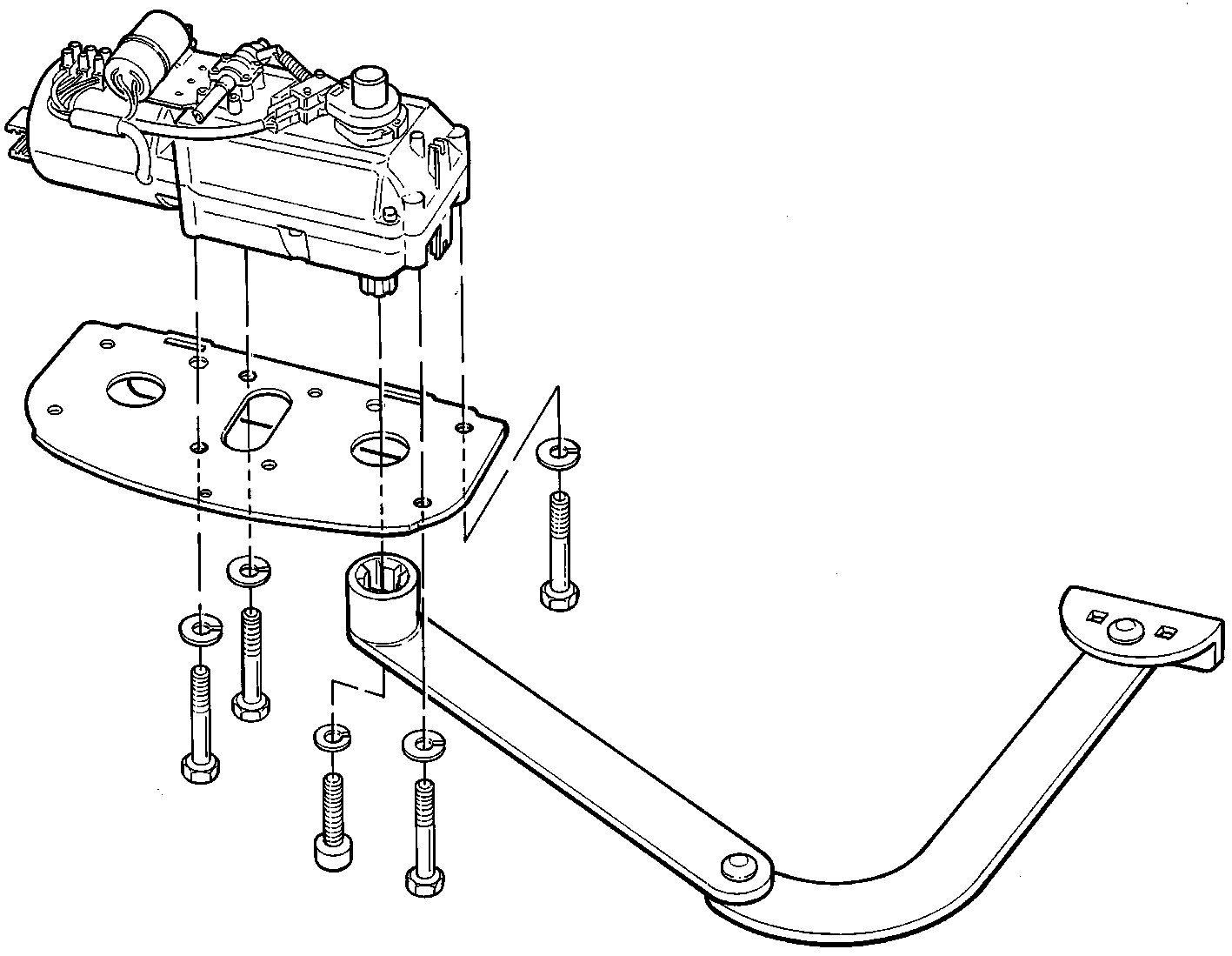

HYPPO — motora stiprinājums kreisajai vārtu vērtnei

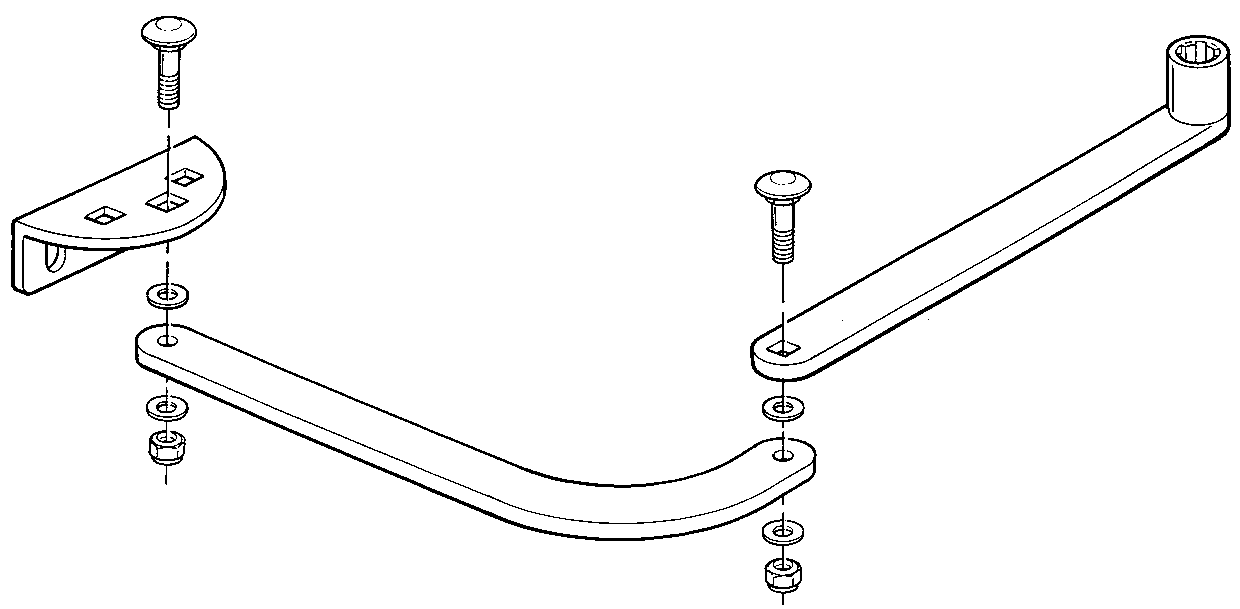

HYPPO — sviras salikums kreisajai vārtu vērtnei

Labās puses montāža, skatoties no iekšpuses:

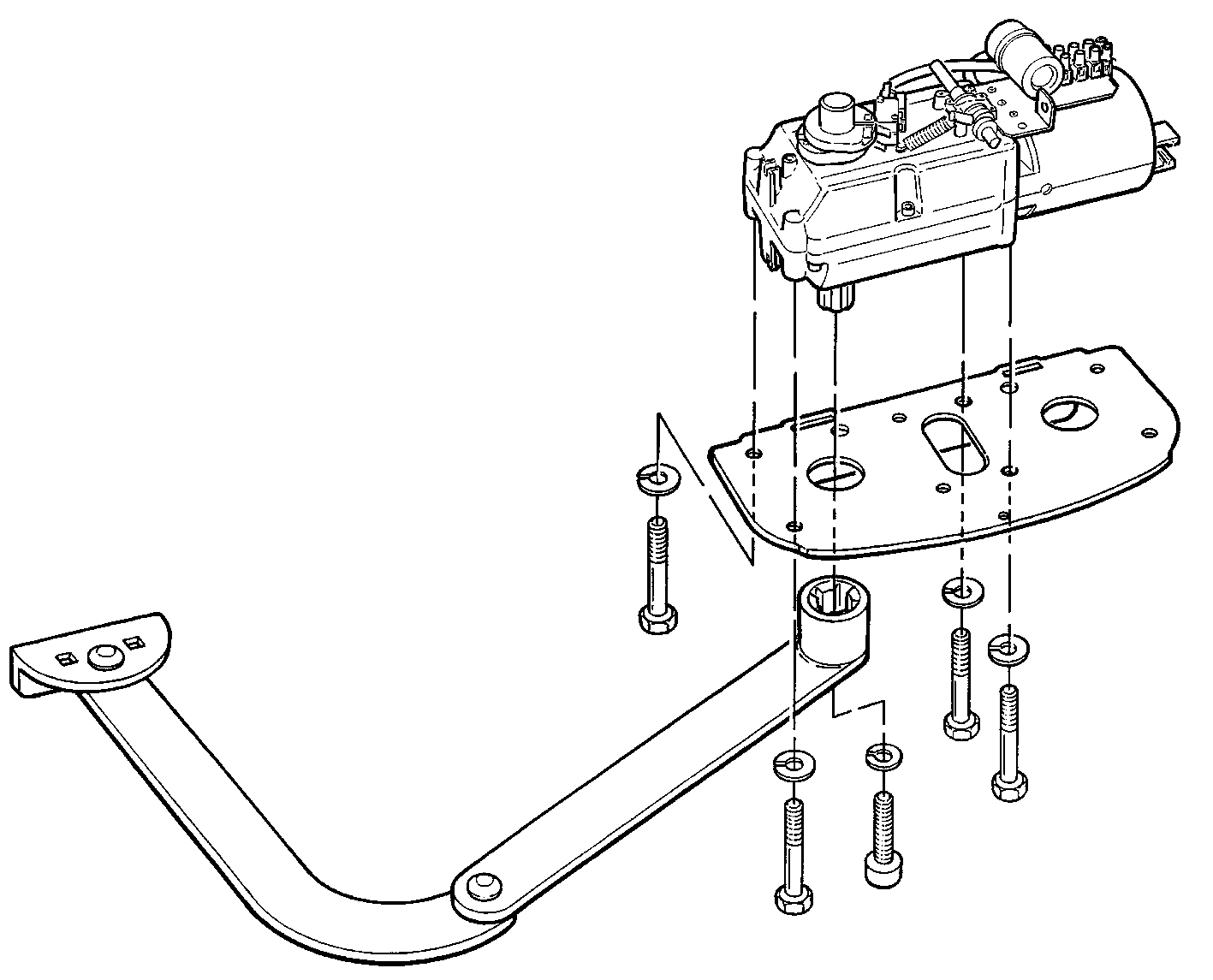

HYPPO — motora stiprinājums labajai vārtu vērtnei

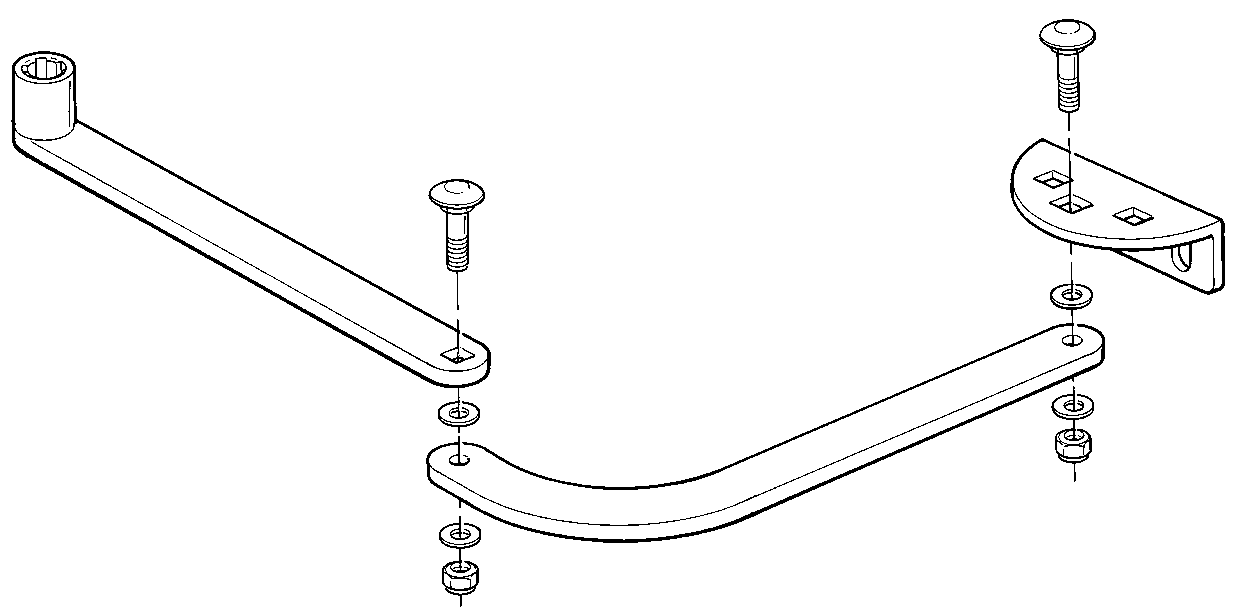

HYPPO — sviras salikums labajai vārtu vērtnei

Mehānisma pārsegs un aizsardzība

Pēc regulēšanas uzlieciet pārsegu un atbloķēšanas rokturi un nostipriniet tos ar skrūvēm. Pārbaudiet kabeļu ievadus un to, vai pārsegs ir aizvērts. Piedziņā un vadības blokā nedrīkst iekļūt ūdens; pasargājiet kabeļus no sviras un vārtu spārna kustības.

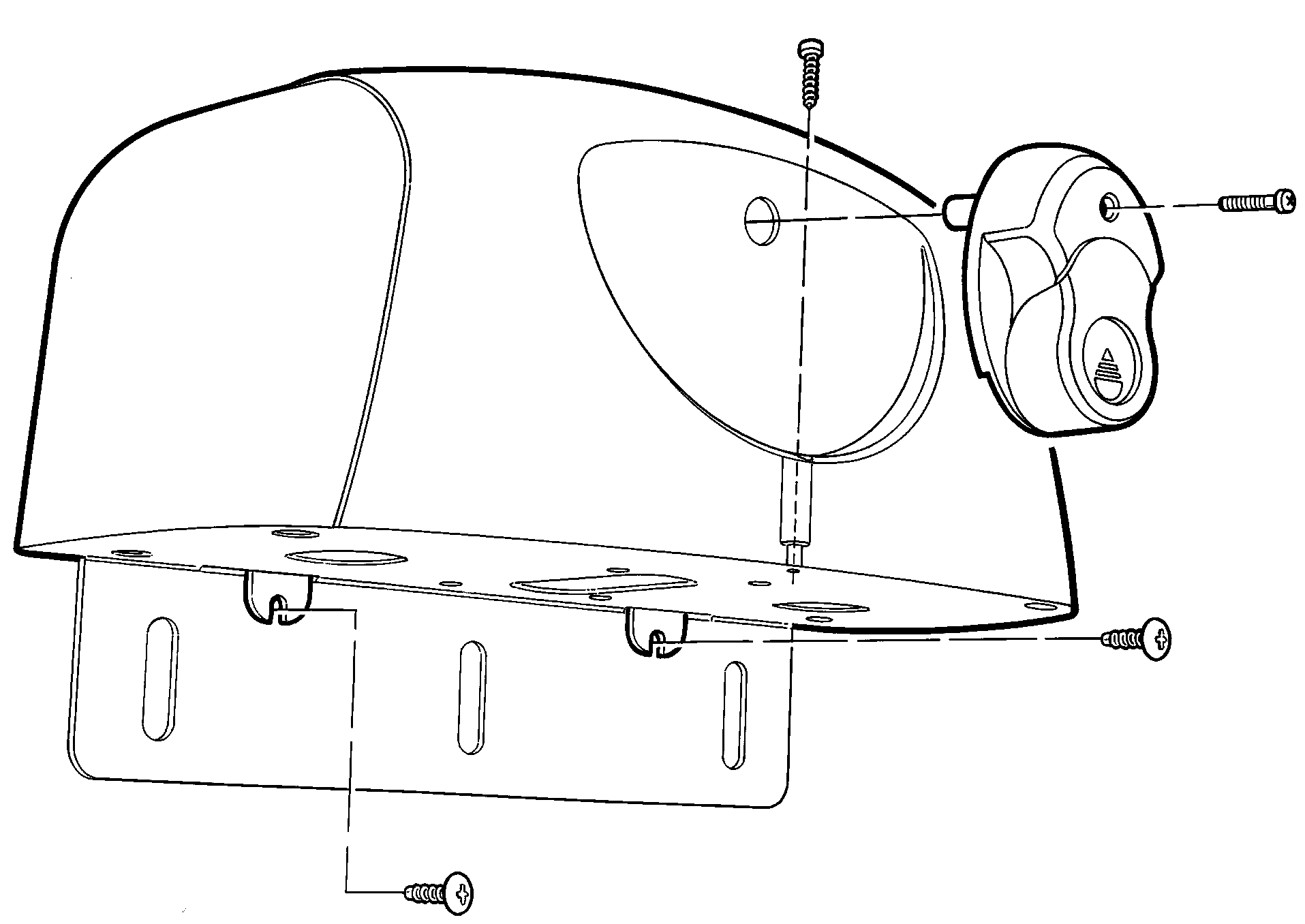

HYPPO – pārsega un atbloķēšanas roktura montāža

Manuāla atbloķēšana

  1. Apturiet automatizāciju, atvienojiet barošanu un nodrošiniet spārnu pret patvaļīgu kustību.
  2. Pabīdiet slēdzenes pārsegu uz augšu. Ievietojiet atslēgu un pagrieziet to pulksteņrādītāja virzienā.
  3. Pagrieziet atbloķēšanas rokturi, kā parādīts attēlā; pēc tam pārvietojiet spārnu ar roku.
  4. Pirms automātiskas darbības atgrieziet mehānismu bloķētā stāvoklī un novietojiet rokturi vertikāli. Pārbaudiet, vai piedziņa ir nofiksēta, izņemiet atslēgu un aizveriet slēdzenes pārsegu.

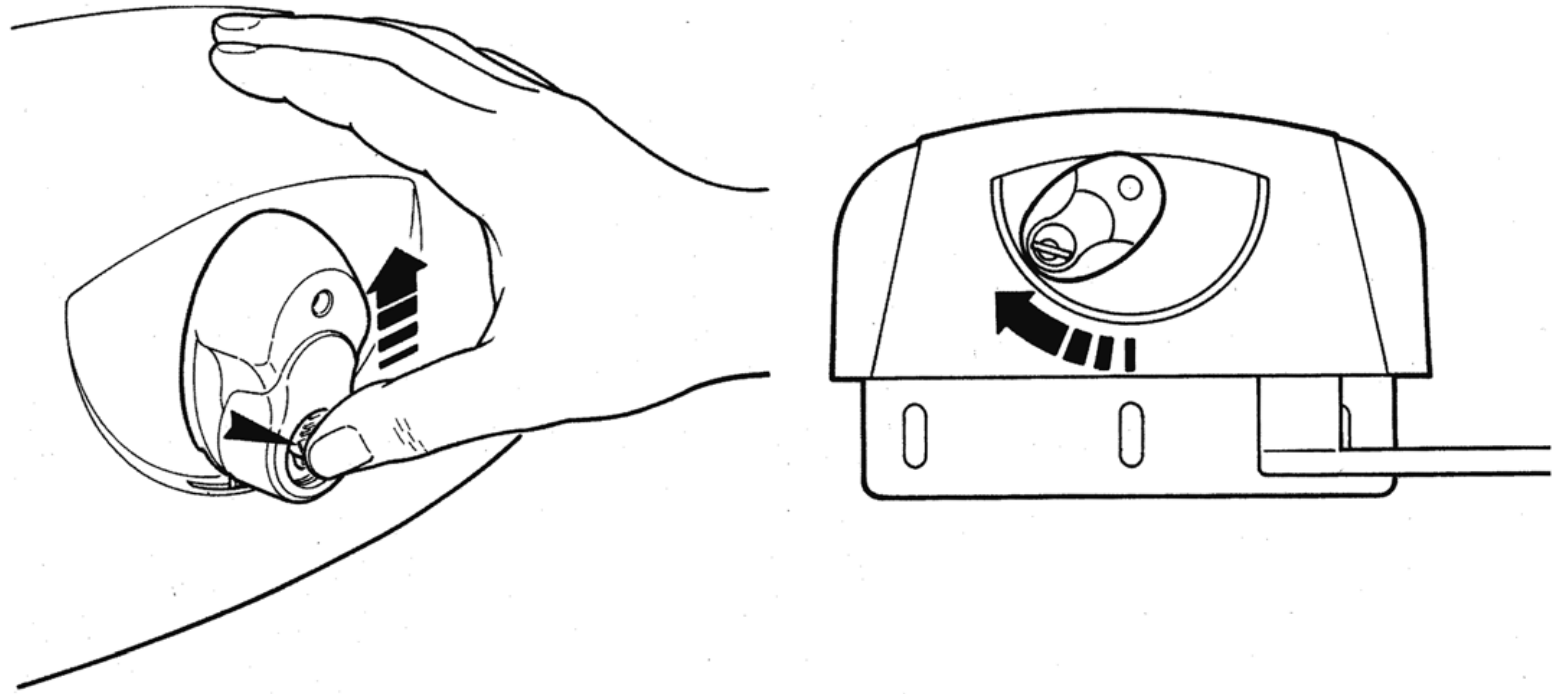

HYPPO – atbloķēšana ar atslēgu un roktura pagriešanu

Ja jums nav citas ieejas īpašumā, par piekļuvi parūpējieties jau montāžas laikā: NICE KIO ar KA1 trosi nodrošina manuālu atbloķēšanu no ārpuses. Uzstādiet un pārbaudiet komplektu pirms vārtu nodošanas ekspluatācijā.

Kabeļi un elektriskais pieslēgums

Tīkla kabeli, motora vadus un zemsprieguma signālu vadus izvietojiet un aizsargājiet atbilstoši spriegumam un apkārtējai videi. Vadības bloka barošanas kabelī ir L, N un PE dzīslas; aizsargājiet to ar piemērotu aizsardzības aparātu un pilnīgas atvienošanas ierīci. Nostipriniet kabeļus ar kabeļu ievadiem un nostiepes atslogotājiem.

ĶēdeKabelisPielietojums
Vadības bloka barošana3 × 1,5 mm²Līdz 30 m; L, N un PE. Ja barošanas kabelis ir garāks, izmantojiet 3 × 2,5 mm² kabeli un izveidojiet aizsargzemējumu pie automatizācijas ierīces saskaņā ar vadības bloka instrukciju.
Motors4 × 1,5 mm²Līdz 10 m; atvēršana, kopējais vads, aizvēršana un aizsargzemējums PE.
BlueBUS2 × 0,5 mm²Līdz 20 m; ja garums pārsniedz 20 m un ir līdz 40 m, izmantojiet 2 × 1 mm² kabeli. Bez polaritātes.
Signāllukturis2 × 1,5 mm²Līdz 20 m, tīkla FLASH signāllukturim.
Elektriskā slēdzene2 × 1 mm²Līdz 10 m; izeja 12 V AC / maks. 15 VA.
Atslēgas slēdzis4 × 0,5 mm²Līdz 50 m; iespējams izmantot arī divus 2 × 0,5 mm² kabeļus.
AntenaRG58Līdz 20 m; ieteicams nepārsniegt 5 m.

Montētājam jāpārbauda vadu šķērsgriezums un trase, ņemot vērā vadu garumu un uzstādītā vadības bloka instrukciju.

Motora un vadības bloka pieslēgšana

HY7005 ir 230 V AC motors ar iebūvētiem gala slēdžiem. Tālāk aprakstītā vadības bloka pieslēgšanas kārtība attiecas uz MC800 ar MCA5R30 plati un OutSTB. Ja izmantojat MC200 vai vecāku A60 modeli, izmantojiet attiecīgā modeļa instrukciju. Vecākai MCA5 platei ir atšķirīgs marķējums, un to nedrīkst sajaukt ar MCA5R30.

Kreisais motorsSpaiļu bloks Open / Common / Close (atvērt / kopējais / aizvērt). PE pieslēdziet pie atsevišķas aizsargspailes.
Labais motorsSalīdzinājumā ar kreiso motoru samainiet vietām Open un Close. Common un PE nedrīkst samainīt vietām.
Viens spārnsIzmantojot MC800, lietojiet M2; M1 paliek brīvs.
Divi spārniM2 atveras pirmais, M1 aizveras pirmais.

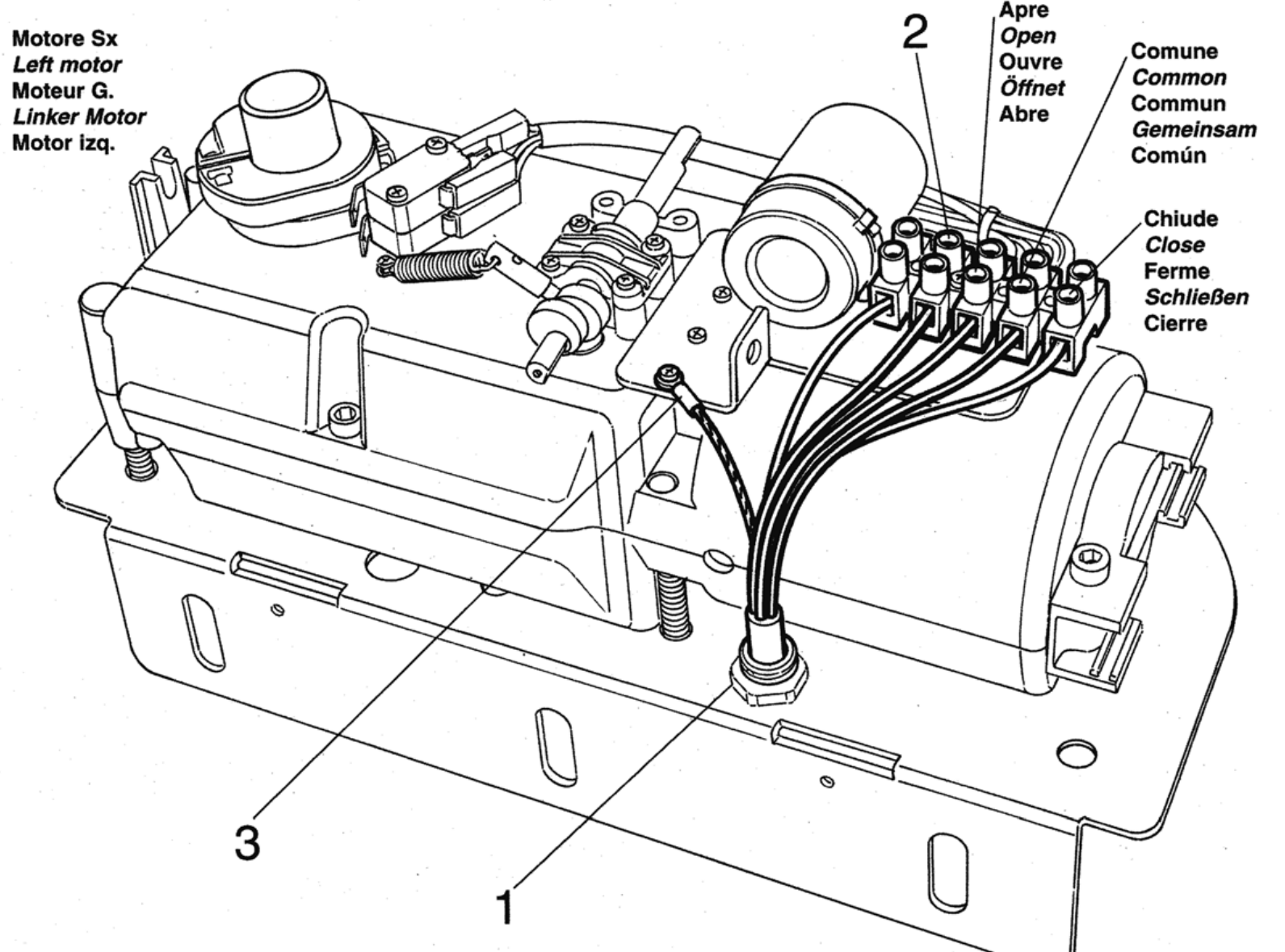

HY7005 – kreisā 230 V motora spaiļu bloks: Open, Common, Close un PE

1 ir kabeļa ievads, 2 motora spaiļu bloks, 3 aizsargzemējums. Maiņstrāvas motora ķēdei nav līdzstrāvas polaritātes +/−. Griezes momentu regulē vadības blokā.

MC800 – piederumu spailes un polaritāte

3 / 4 – barošana3 = 0 V (−), 4 = Common +24 V DC (+), kopā maks. 200 mA palīgierīcēm.
5 / 3 – OutSTB5 = +24 V, 3 = −; komutēta barošana releja tipa fotoelementiem, maks. 4 W. Gaidstāves režīmā tiek izslēgta. Nesajauciet to ar vecākas plates OGI izvadi.
6 / 7 – BlueBUSBarošana un dati pa diviem vadiem; bez polaritātes +/−.
1 / 2 – ELSElektriskā slēdzene 12 V AC, maks. 15 VA; bez līdzstrāvas polaritātes.
FLASHPašmirgojošs signāllukturis 230 V AC, maks. 21 W; piemēram, ELAC. Šeit nepievienojiet zemsprieguma ELDC signāllukturi.
4 / 13 – SbSBezpotenciāla NO kontakts starp Common 4 un SbS 13 pakāpeniskai vadībai; kontaktam nav polaritātes.
4 / 14 un 4 / 15Bezpotenciāla NO kontakts atvēršanai (14) vai aizvēršanai (15).
4 / 12 – STOPIemācītā NO, NC vai 8,2 kΩ drošības ieeja; kontaktiem nav polaritātes.
8–11 – AUXGala slēdži: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP nedeg. Releja fotoelementi: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 pārslēdzas uz STOP; LP deg. Šīs AUX funkcijas ir savstarpēji izslēdzošas. Neizmantotās AUX ieejas paliek brīvas.

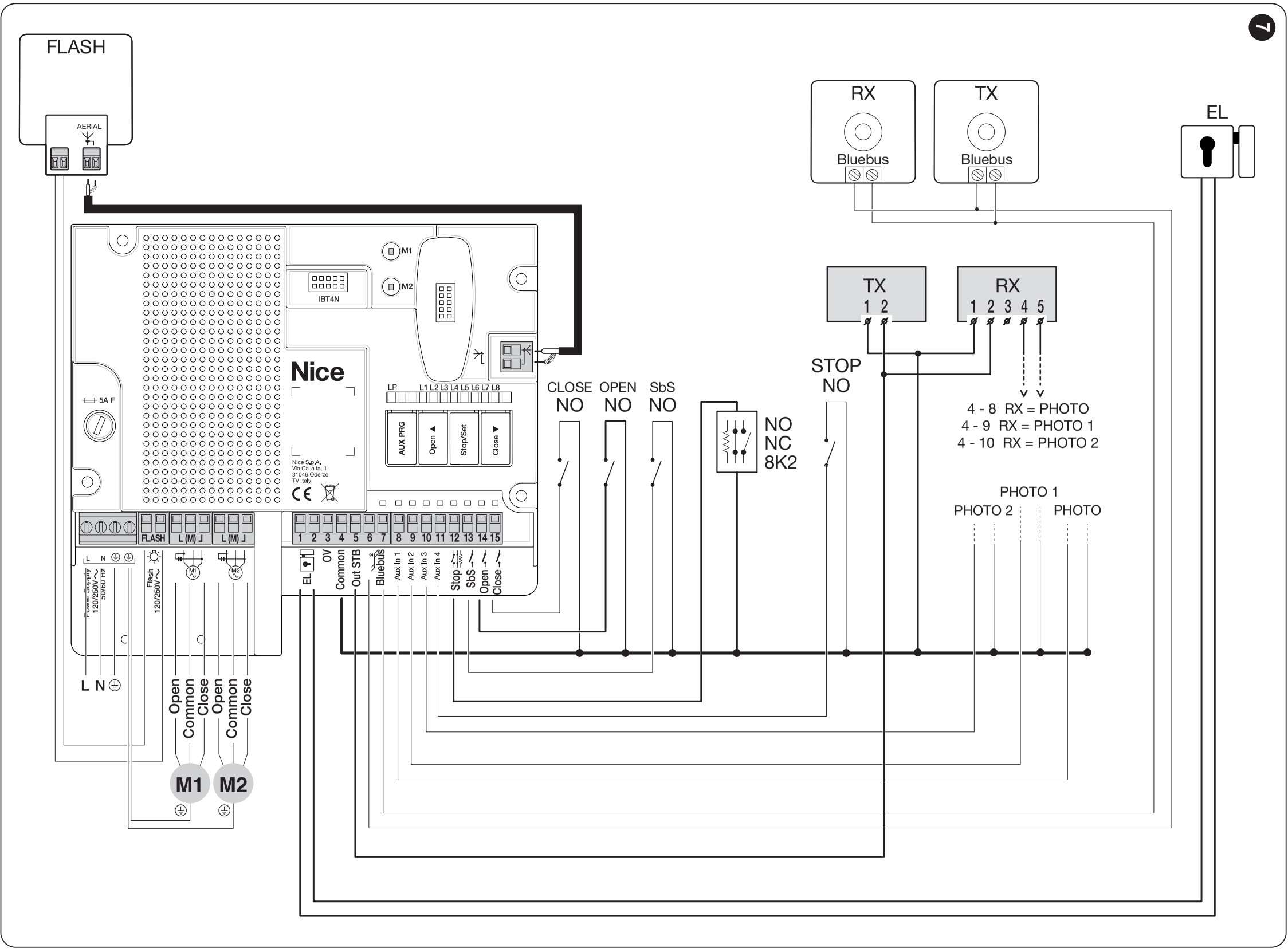

MC800 MCA5R30 – sākotnējā motoru shēma un piederumu pieslēgšanas iespējas

Shēmā parādīts kombinēts releja un BlueBUS pieslēgums, kad Standby ir ieslēgts. Pieslēdziet releja TX/RX barošanu atbilstoši shēmai no OutSTB; citā režīmā izmantojiet attiecīgo vadības bloka shēmu. HY7005 mikroslēdži ir iebūvēti motora ķēdē. Neizvadiet bezpotenciāla kontaktus uz AUX no Open/Common/Close spaiļu bloka. AUX iestatīšana.

HY7005 gala slēdžu iestatīšana

  1. Atvienojiet barošanu, atbloķējiet motoru un manuāli pārvietojiet vārtu vērtni aizvērtā stāvoklī līdz mehāniskajam atdurim.
  2. Grieziet attiecīgo izciļni, līdz sadzirdat mikroslēdža nostrādāšanu. Otru izcilni iestatiet pie atvērtas vērtnes pretējam virzienam.
  3. Novietojiet rokturi atpakaļ vertikālā bloķētā stāvoklī.
  4. Kontrolētas pārbaudes laikā pārliecinieties par kustības virzienu, apstāšanos un atduršanos pret atduri. Pirms nākamās darbības ar izciļņiem atkal atvienojiet barošanu.
  5. Pēc pārbaudes atkal atvienojiet barošanu. Tikai pēc tam pievelciet izciļņu stiprinājuma skrūves un uzlieciet vāku.

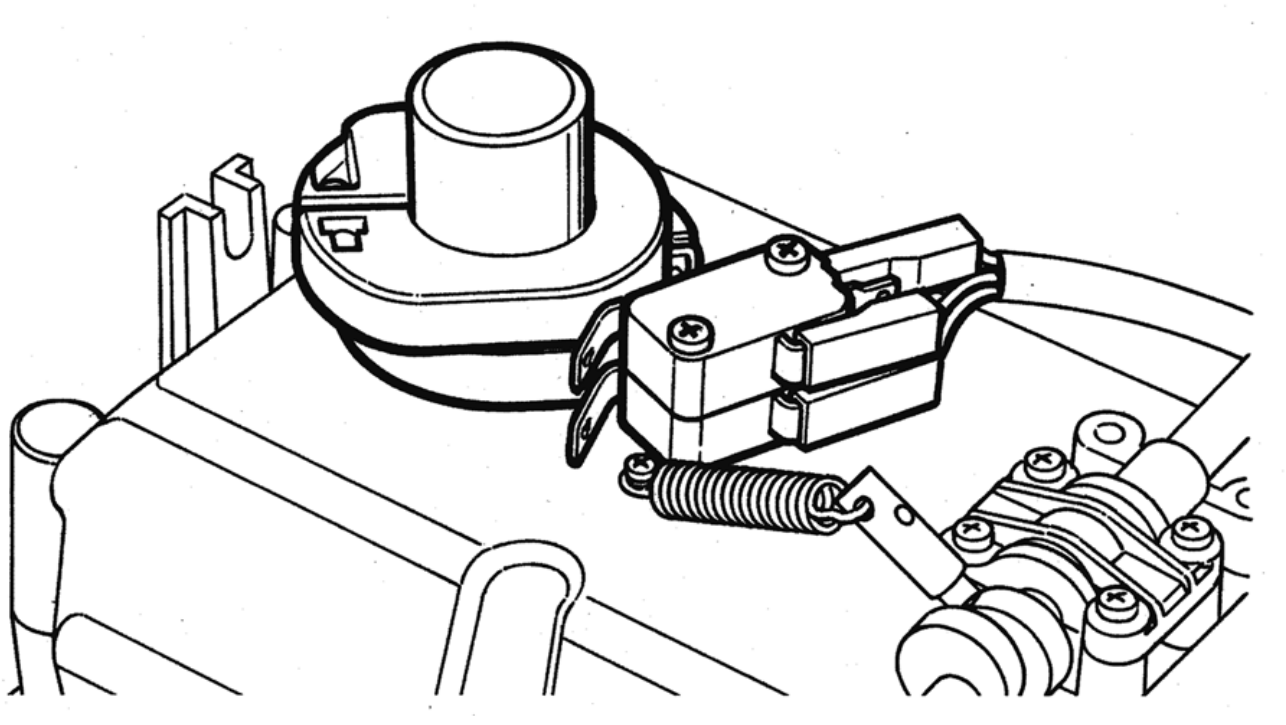

HY7005 – atvēršanas un aizvēršanas izciļņi un mikroslēdži

Mehāniskie atduri joprojām ir nepieciešami. Izciļņu regulēšana motorā ir atsevišķa darbība no kustības ceļa apguves MC800 vadības blokā.

Fotoelementi un drošības ieejas

Novietojiet fotoelementus atbilstoši vērtņu kustībai un vārtu radītajiem riskiem. Pareizi salāgojiet TX/RX. Pārbrauktuves aizsardzība neaizstāj aizsardzību pret saspiešanu eņģu un sviras vietās.

MC800 atbalsta gan BlueBUS, gan releja fotoelementus, tostarp to kombināciju saskaņā ar pareizo shēmu. AUX režīmam un TX/RX barošanai jāatbilst pieslēgumam un Standby vai fototesta iestatījumam. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B ir divi vadi bez polaritātes. Katram pārim nepieciešama pareiza un unikāla adrese.

Releja EPM, EPMOR vai EPMA ir nepieciešams iestatīt AUX fotoelementiem ar degošu LP. RX kontakts C–NC tiek pieslēgts starp Common 4 un 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. TX/RX barošanu un testu pieslēdziet atbilstoši režīmam, ievērojot arī polaritāti 3− / 4+ un OutSTB 5+. EPM modelim gan TX, gan RX ir spaile 1 = + un 2 = − līdzstrāvas barošanai; RX 4 = COM un 5 = NC. Šie numuri automātiski neattiecas uz citu fotoelementu modeli. Nepietiek pieslēgt kontaktu bez barošanas un konfigurācijas. Releja fotoelementu procedūra.

MC800 komplektācijā nepieciešamas jutīgas drošības malas. To veids un novietojums jāparedz uzstādītājam tā, lai komplektācija izturētu trieciena pārbaudi visos ekspluatācijas apstākļos. Drošības malas pieslēgšana STOP drošības ieejai.

Pārbaudiet katru pāri gan atvēršanas, gan aizvēršanas laikā, kā arī STOP un visas uzstādītās jutīgās malas. Neizslēdziet drošības elementu, to pārvienojot, lai vārti sāktu darboties.

Pirmā iedarbināšana un apguve

Uzstādītājs veic darbības pēc mehāniskās un elektriskās pārbaudes. Nofiksējiet motoru automātiskajā režīmā, pārbaudiet atdurus, brīvu kustības ceļu un M1/M2. Pirmās kustības laikā esiet gatavi apturēt vārtus.

Iestatiet HY7005 gala slēdžus. Pirms apguves pārliecinieties, ka MC800 spēka iestatījums ir piemērots, II līmeņa parametrs L6. HY7005 ir elektromehānisks; hidraulisko motoru spiediena uzturēšanas funkcija tam nav jāaktivizē.

Pēc barošanas ieslēgšanas BlueBUS indikatoram jāmirgo aptuveni reizi sekundē, pieslēgto BlueBUS fotoelementu TX/RX LED indikatoriem jāmirgo, bet FLASH bākugunij jābūt nodzisušai. Ja kāda pārbaude neizdodas, pirms turpināšanas atvienojiet barošanu un iespējamo rezerves barošanas avotu un pārbaudiet pieslēgumus.

1. Ierīču atpazīšana

  1. Vienlaikus turiet nospiestas Open ▲ + Stop/Set.
  2. Atlaidiet abas pogas, kad L1/L2 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
  3. Pagaidiet, līdz process ir pabeigts. Veiksmīgi: STOP deg, L1/L2 nodziest. L3/L4 var mirgot, norādot uz pozīciju apguves pieprasījumu.

Atkārtojiet pēc BlueBUS/STOP ierīces pievienošanas vai noņemšanas. Veiciet apguvi arī bez pievienotiem piederumiem.

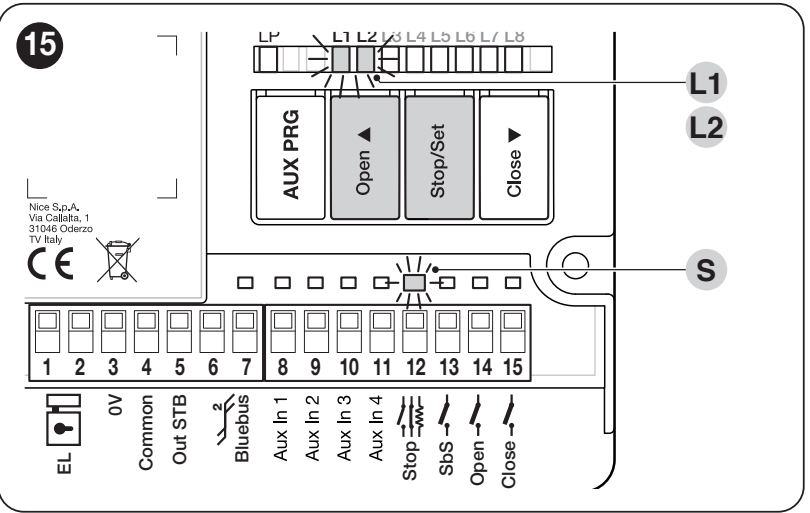

MC800 – pogas un LED indikatori ierīču apguves laikā

2. Automātiska pozīciju apguve

  1. Vienlaikus turiet nospiestas Stop/Set + Close ▼.
  2. Atlaidiet pogas, kad L3/L4 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
  3. Novērojiet: M1 aizveras, M2 aizveras, M2 atveras, M1 atveras, M1 aizveras un M2 aizveras; katru reizi līdz attiecīgajam atdurim. Ja ir viens motors, kustas tikai M2.
  4. Veiksmīgu izpildi apstiprina nodzišana L3/L4.

Ja kāds motors pirmo aizvēršanas kustību laikā nevis aizver, bet atver vārtus, pārtrauciet apmācību ar pogu Atvērt ▲ vai Aizvērt ▼. Atvienojiet barošanu un iespējamo rezerves barošanas avotu un izlabojiet attiecīgā motora kustības virzienu, samainot vietām Open un Close vadus; Common un aizsargvads PE paliek pievienoti savām spailēm. Ja secība nav pareiza, izlabojiet M1/M2 pieslēgumu. Sāciet apmācību no jauna. Fotoelementa vai STOP aktivizēšana pārtrauc apmācību, un mirgo L1; novērsiet cēloni un atkārtojiet apmācību.

3. Pārbaudes un nodošana

Pārbaudiet pilnīgu atvēršanu un aizvēršanu, gala atdures, palēnināšanu, vārtu vērtņu pārklāšanos un atbloķēšanu. Pārbaudiet katru drošības elementu, apstāšanos un kustības virziena maiņu pēc šķēršļa konstatēšanas. Montētājam jāizmēra spēki un jānovērtē visa sistēma. Neiestatiet pārāk lielu spēku, lai kompensētu iestrēgstošu vārtu mehānisma defektu. Lietotājam jāsaņem instrukcija un jāzina, kā droši atbloķēt piedziņu.

Manuālā un jauktā apmācība: detalizēta vadības bloka instrukcija. Jauktajai apmācībai jāveic automātiskā apmācība.

Iestatījumi un tālvadības pultis

Automātisko aizvēršanu, pauzi, pakāpenisko vadību, palēnināšanu un spēku iestatiet atbilstoši vārtiem. Pēc spēka vai drošības funkciju maiņas atkārtojiet pārbaudes. Pilns iestatījumu diapazons, LED indikatori un rūpnīcas vērtības ir norādītas vadības bloka programmēšanas tabulās.

Uztvērējs, tālvadības pults un antena

Atsevišķam motoram nav iebūvēta radio uztvērēja. Vadības blokā tiek uzstādīts SM uztvērējs. NICE OXIBD atbalsta arī divvirzienu saziņu ON3EBD; OXILR lietojiet kopā ar ON3ELR. Vecākajam modelim OXI izvēlieties raidītājus atbilstoši saglabātajam kodējumam. Vienāda frekvence pati par sevi negarantē saderību.

Koaksiālo kabeli pievienojiet atbilstoši uztvērējam: OXIBD gadījumā tieši pie uztvērēja, OXI gadījumā — saskaņā ar vadības bloka shēmu. Tālvadības pulšu sapārošana un dzēšana. Radio atmiņas dzēšana nav vadības plates atiestatīšana vai pozīciju apmācība.

Ko pārbaudīt darbības traucējumu gadījumā

PazīmeKo pārbaudīt
Vārti nekustasBarošanu, atbloķēšanas stāvokli un STOP funkciju. Barošanas vai drošinātāju bojājumus novērš tehniķis, kad barošana ir atvienota.
Motors darbojas, bet vērtne nekustasPārbaudiet piedziņas mehānisma fiksāciju un sviras stiprinājumu; atgrieziet atbloķēšanas mehānismu bloķētā pozīcijā.
Vārti apstājas vai atgriežas atpakaļVispirms pārbaudiet, vai vārtus var kustināt manuāli, un vai sviras kustības zonā nav šķēršļu; pēc tam pārbaudiet fotoelementus, STOP funkciju un gala atdures. Nepalieliniet spēku, nenoskaidrojot cēloni.
Apmācība netiek pabeigtaMotoru secību un kustības virzienu, gala atdures un drošības elementus. HY7005 modelim pārbaudiet arī gala slēdžu izciļņus.
Tālvadības pults nedarbojas, bet poga darbojasBateriju, kodējumu, raidītāja reģistrāciju uztvērējā un antenu.
Darbības traucējums pēc fotoelementu maiņasPārbaudiet adreses un kabeļus, pēc tam atkārtojiet ierīču atpazīšanu.

Bākuguns un LED indikatoru mirgošanas reižu skaits: diagnostika un remonts. Pirms atiestatīšanas pierakstiet iestatījumus. Vadības plates atiestatīšana, uztvērēja atmiņas dzēšana un jauna apmācība ir atšķirīgas darbības; skatiet uzstādītās vadības ierīces instrukciju.

Pārbaude un apkope

Vismaz reizi sešos mēnešos uzticiet speciālistam pārbaudīt visu sistēmu; intensīvas ekspluatācijas vai sarežģītu vides apstākļu gadījumā pārbaudes jāveic biežāk saskaņā ar apkopes plānu. Pārbaudiet eņģes, stiprinājumus, sviras brīvkustību, gala atdures, atbloķēšanas mehānismu, kabeļu ievadus un kabeļus. Pārbaudiet fotoelementus un STOP funkciju un reģistrējiet pārbaudes rezultātus.

Vārtu kustības laikā neatrodieties vārtu vērtnes un šarnīrsviras kustības zonā. Neļaujiet bērniem spēlēties pie vārtiem un glabājiet tālvadības pultis viņiem nepieejamā vietā. Turiet vārtu zonu brīvu. Tīriet fotoelementu virsmas un lodziņus, neizmantojot agresīvus tīrīšanas līdzekļus. Neskalojiet motoru ar augstspiediena ūdens strūklu. Mehānisma, elektrisko ķēžu un drošības iestatījumu apkopi uzticiet tehniķim. Ja svira ir bojāta, dzirdams neparasts troksnis vai vārti kustas paši no sevis, pārtrauciet automatizācijas lietošanu un nodrošiniet remontu.

NICE HYPPO HY7005 tehniskie parametri

VeidsElektromehāniska neatgriezeniska šarnīrsviras piedziņa vienai vērtnei.
Motors230 V AC / 50 Hz
Strāva1,2 A
Jaudas patēriņš258 W
Griezes moments400 Nm
Rotācijas ātrums1,7 apgr./min
Darba cikls30 %
Pozīcijas noteikšanaAtvēršanas un aizvēršanas gala slēdži
Aizsardzības klaseIP43
Darba temperatūra−20 līdz +50 °C
Izmēri350 × 165 × 242 mm (platums × dziļums × kopējais augstums)
Svars13 kg
Vārtu vērtnes ierobežojumiLīdz 3 m; konkrēto svaru nosakiet pēc ierobežojumu grafika.

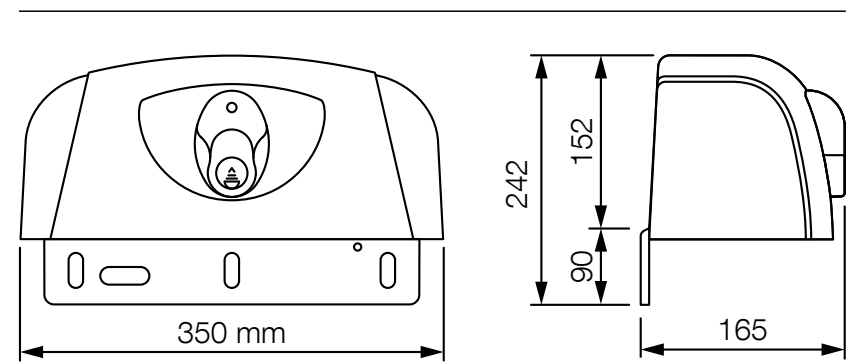

HYPPO – izmēri 350 × 165 × 242 mm

Kopējais augstums 242 mm ietver plāksni zem piedziņas korpusa; rasējumā korpusa augstums ir 152 mm.

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

  1. pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
  2. pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu NICE Hyppo HY7005 — veramo vārtu piedziņa vērtnēm līdz 3 m/800 kg

Produkts: NICE Hyppo HY7005 — veramo vārtu piedziņa vērtnēm līdz 3 m/800 kg
Vārds:
E-pasts:
Tālrunis:
Teksts:
Šo vietni aizsargā reCAPTCHA no Google.
