NICE Wingo WG3524 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3,5 m / 500 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
184,50 € ar PVN
| Svars |
|---|
| 7,20 kg |
Produkta apraksts NICE Wingo WG3524 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3,5 m / 500 kg
Piedziņa NICE Wingo WG3524 ir paredzēta automatizēšanai veramajiem vārtiem ar vērtnes garumu līdz 3,5 m un svaru līdz 500 kg. Piedziņa ir neatgriezeniska, tās korpuss sastāv no divām spiedienlietā alumīnija daļām ar atmosfēras iedarbībai noturīgu poliestera pārklājumu. Visas iekšējās kustīgās daļas ir izgatavotas no tērauda, vieglajiem sakausējumiem un tehnopolimēriem. Vadošais uzgrieznis ir izgatavots no bronzas, lai nodrošinātu izturību un klusu darbību. Palaišanas kondensators atrodas piedziņas iekšpusē, lai montāža būtu pēc iespējas vienkāršāka. Piedziņu izmēri ir savietojami ar iepriekšējo sēriju Moby un Pluto no Itālijas ražotāja NICE; visi stiprinājumu izmēri un tapu diametri ir vienādi. Piedziņai ir 24V, tāpēc tā ir piemērotāka situācijām ar biežāku lietošanu nekā 230V versija, taču tā nav piemērota vējainai videi, jo īpaši vārtiem ar necaurredzamu, pilnu aizpildījumu.
Vadības bloks MCA2R30 vadības centrālē MC424LR30 nodrošina vienkāršu programmēšanu, automātisku gala pozīciju iestatīšanu, automātisku kļūmju diagnostiku, pauzes ilguma iestatīšanu automātiskās aizvēršanās režīmā, gājēju caurejas režīmu, palēnināšanu pirms gala pozīcijām, šķēršļu sadursmes noteikšanas sistēmu un avārijas darbības iespēju, izmantojot PS124 rezerves barošanas avotu, izmantojot savienojuma kabeli CABLA11, ieeju visu veidu piedziņas drošības kontaktlistēm un daudz ko citu.
Wingo piedziņas ir saprātīga cenas un veiktspējas izvēle veramo vārtu automatizēšanai privātām vajadzībām un vieglā rūpnieciskā vidē. Visa Wingo saime ir uzticama un klusa. Detalizēti tehniskie parametri ». Lejupielādēt instrukciju ».

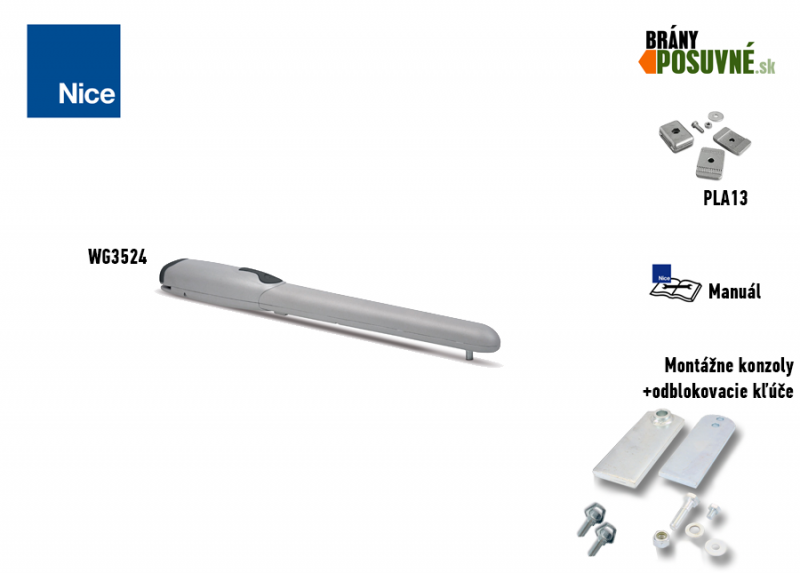

| Piedziņas komplektā ietilpst: | Kods | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG3524 piedziņa |
WG3524 |
|
|
NICE Wingo WG3524 elektromehāniskā piedziņa vārtu vērtnei ar svaru līdz 400 kg un garumu līdz 3,5m. |
||||
 |
1 × | Iekšējais mehāniskais atvēršanas ierobežotājs | PLA13 | |
|
Izmantojot šo ierobežotāju, nav nepieciešami ārējie zemē montējamie atdures elementi. Iestatīšanas instrukcija. |
||||
 |
2 × | Atbloķēšanas atslēga | CM-B | |
|
Strāvas padeves pārtraukuma gadījumā to izmanto piedziņas atbloķēšanai, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
 |
1 × | Priekšējais metināmais kronšteins | PMDSMAR04.4610 | |
|
To piemetina pie vērtnes nekustīgās daļas; ņemiet vērā, ka to uzstāda citā augstumā nekā aizmugurējo kronšteinu. Alternatīvais pieskrūvējamais kronšteins ir PLA8. |
||||
 |
1 × | Priekšējā kronšteina tapa | R8.5120 Paplāksne V8X10.5102 Tapa |
|
|
To izmanto piedziņas priekšējās daļas piestiprināšanai pie priekšējā kronšteina. |
||||
 |
1 × | Aizmugurējais metināmais kronšteins | PMDSMP2.4610 | |
|
Tiek piemetināts pie montāžas skrūvējamās plāksnes vai tērauda statņa. Uzmanību! To uzstāda citā augstumā nekā priekšējo kronšteinu. Alternatīvais pagarinātais kronšteins ir PLA6. |
||||
 |
2 × | Aizmugurējā kronšteina tapa | D10.5110 Uzgrieznis R10.5120 Paplāksne V10X40.5101 Tapa |
|
|
Paredzēta piedziņas aizmugurējās daļas piestiprināšanai pie aizmugurējā kronšteina. |
||||
 |
1 × | NICE Wingo WG3524 montāžas instrukcija | Lejupielādēt | |
|
Montāžas instrukcija sekmīgai uzstādīšanai ar ilustratīvām elektroinstalācijas shēmām, programmēšanas norādēm un tālvadības pulšu savienošana pārī. |
||||
Svarīga piezīme: Šī piedziņa ir atsevišķa ierīce, t. i., tā pati par sevi nedarbosies. Mūsu e-veikalā tā ir pieejama atsevišķi, lai jūs varētu izveidot savām vēlmēm precīzi pielāgotu automātikas sistēmu. Kopā ar piedziņu jāiegādājas vismaz vadības bloks (NICE Moonclever MC424LR30 vai vecākais MC424LR10), kā arī, ja nepieciešams, citi piederumi. Ja vēl neesat izlēmis, vislabāk sākt ar mūsu izdevīgajām iepriekš komplektētajām komplektācijām.
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
| « Vājāka piedziņa | Alternatīva piedziņa | Jaudīgāka piedziņa » | |||||
|---|---|---|---|---|---|---|---|
|
|
230 V NICE Wingo piedziņa:
Cenas piedāvājums un piegāde pēc pasūtījuma. |
|
Izdevīgas komplektācijas, kurās ietilpst piedziņa NICE Wingo WG3524:
| Vienvērtnes vārtu komplekts » | Divviru vārtu komplekts » |
|---|---|
|
Wingo piedziņa vārtiem līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs. |
2 × Wingo piedziņa vārtiem līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs. |
| Vienvērtnes vārtu komplekts ar fotoelementiem » | Divviru vārtu komplekts ar fotoelementiem » |
|
Wingo piedziņa vārtiem līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampiņa, atslēgas slēdzis. |
2 × Wingo piedziņa vārtiem līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampiņa, atslēgas slēdzis. |
| Vienvērtnes vārtu komplekts ar piederumiem » | Divviru vārtu komplekts ar piederumiem » |
|
Wingo piedziņa līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, bākuguns, atslēgas slēdzis. |
2 x Wingo piedziņa līdz 500 kg/3,5 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, bākuguns, atslēgas slēdzis. |
Ar NICE Wingo WG3524 piedziņu saderīgi piederumi
Iesakām iegādāties arī ar piedziņu saderīgus papildaprīkojumus:
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Piedziņas vadības elektronika. | |
| Bākuguns | Signalizē par vārtu kustību, mirgojot — piemērota vietām ar sliktu pārredzamību. Iebūvēta arī antena — lielāks tālvadības pults darbības attālums. |
Vai arī visas bākugunis ar 12 V–24 V barošanu no citiem ražotājiem. |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs |
Vārtu tālvadībai. Vadības blokā MCA2R30 uztvērējs jau ir iebūvēts. Šie papildu uztvērēji ir papildaprīkojums. |
|
| Antena |
Labākam tālvadības pults darbības attālumam. |
|
| Tastatūra |
Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram izsniegt pulti vai atvērt vārtus manuāli. |
|
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli savienots ar piedziņu no jebkuras vietas. |
|
| Karšu lasītāji |
Piedziņas vadība, pieliekot karti vai piekariņu pie karšu lasītāja. |
|
| Elektriskās slēdzenes |
Drošības elektriskās slēdzenes ar vadības bloka starpniecību tiek sinhronizētas ar piedziņu. Kad tiek dota komanda piedziņai, vispirms tiek atbloķēta elektriskā slēdzene un tikai pēc tam vārti sāk atvērties; tāpat pēc vārtu aizvēršanas elektriskā slēdzene tiek nobloķēta. Nepieciešamas, ja vārtu vērtnes garums pārsniedz 3,5 m. |
|
| Rezerves barošanas avots |
Rezerves barošanas avots. |
NICE Wingo WG3524 piedziņas rokasgrāmata
NICE piedziņas rokasgrāmata Wingo WG3524 lejupielādēt šeit:
NICE Wingo WG3524 piedziņas rokasgrāmata
Piedziņas izvēle — vai piedziņa NICE Wingo WG3524 ir piemērota maniem vārtiem?
|
|

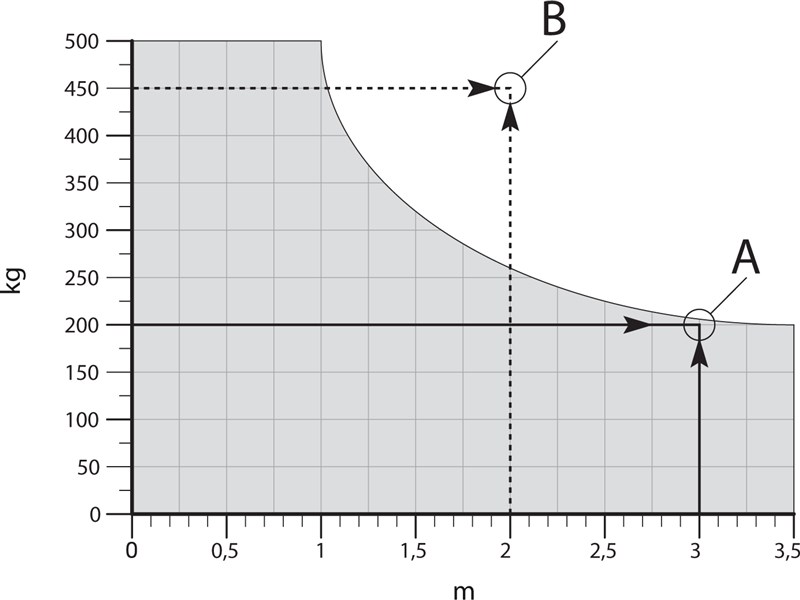

NICE Wingo WG3524 piedziņas ierobežojumiKatram vārtu spārnam ir savs garums (un līdz ar to arī svira) un svars (un līdz ar to arī smaguma spēks uz sviru), un katrai piedziņai ir savi ierobežojumi. NICE Wingo WG3524 piedziņa ir piemērota vārtiem ar tādu vārtu spārnu garumu un svaru, kā redzams attēlā pa kreisi. Tas nozīmē, ka piedziņa ir piemērota vārtiem no 500kg/1m līdz 200kg/3,5m. Piemērs: B vērtība, ja vārtu spārns sver 450kg un ir 2m garš, ir ārpus atļautā diapazona, tāpēc šāds risinājums nav piemērots. Izvēlieties jaudīgāku piedziņu. A vērtība, ja vārtu spārns sver 200kg un ir 3m garš, ir pieļaujama. Varat uzstādīt. |
NICE Wingo WG3524 piedziņas kalpošanas laiks
Tālāk redzamajā tabulā saskaitiet vārtu spārna svara un garuma slodzes indeksus un pieskaitiet citu faktoru indeksus, ja tādi ir. Pēc tam diagrammā nosakiet piedziņas kalpošanas laiku, kas izteikts ciklu skaitā.
Piemērs: Man ir vārti ar 6 m platu caurbrauktuvi (2 vērtnes pa 1,5m) un konstrukcijas svars ar pildījumu nepārsniedz 200kg vienai vērtnei. Saskaitu vārtu spārna garuma indeksu — aptuveni 20, pieskaitu vārtu svara indeksu 10 un, piesardzības labad, arī zemākas temperatūras indeksu 10, jo ziemas pie mums ir bargākas; kopējais indekss ir 40. Diagrammā redzams, ka piedziņas kalpošanas laiks ir aptuveni 60.000 ciklu. Ja dienā tiek veikti 10 manevri, kalpošanas laiks ir aptuveni 16 gadi.
| Visas automatizācijas raksturlielumi | Indekss | Kalpošanas laika diagramma |
|---|---|---|
|
Viena vārtu spārna svars |
Ieteicamais maksimālais kopējais indekss ir līdz 60%. (t. i. 50.000 ciklu, kas, lietojot vārtus 10 ciklus dienā, atbilst 13 gadiem) |
|
| Līdz 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Vārtu spārna garums | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Citi faktori (ja to iespējamība pārsniedz 10%) |
||
| Apkārtējās vides temperatūra virs 40°C vai zem 0°C, vai mitrums virs 80% | 20 | |
| Pilns vārtu spārna pildījums | 15 | |
| Vējaina teritorija | 15 | |
NICE Wingo WG3524 piedziņas uzstādīšana
Tipiska (izvēles) piedziņas un piederumu pieslēguma shēma ir šāda:
Piederumu saraksts
|
NICE Wingo WG3524 piedziņas elektroinstalācija
| 1. Noņemiet piedziņas vāku | 2. Izvelciet un pievienojiet barošanas kabeli |
|---|---|
 |
 |
I. Aizmugurējā stiprinājuma kronšteina montāža
 |
 |
| Atvēršanas shēma uz iekšpusi | Atvēršanas shēma uz ārpusi |

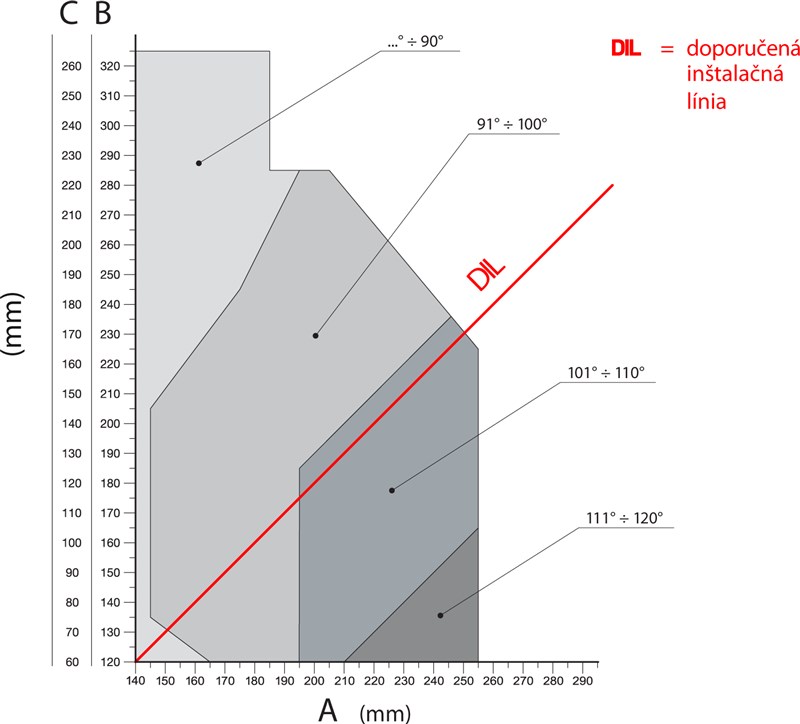

Aprēķiniet aizmugurējā kronšteina pozīciju, izmantojot grafiku, kurā var noteikt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa kustētos vienmērīgi un lineāri.
 |
 |
| Aprēķinu grafiks | Piemērs vērtību nolasīšanai no grafika |
Pilni stiprinājuma kronšteina izmēri.
Aprēķina gaita:
- Izmēriet attālumu C no shēmas
- Grafikā grafikā novelciet horizontālu līniju, kas šķērso izmērīto vērtību C
- Šīs līnijas krustpunktā ar DIL (ieteicamo uzstādīšanas līniju) nosakiet maksimālo atvēršanas leņķi
- Ja noteiktais maksimālais atvēršanas leņķis nav piemērots, jāmaina vērtība A un vajadzības gadījumā arī vērtība B, lai tās būtu līdzīgas (ideālā gadījumā vienādas)
Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un jāpiemetina pie montāžas plāksnes.
 |
 |
| 1. Nogrieziet kronšteinu vajadzīgajā garumā | 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes |
Komplektā ir iekļauts 150 mm garš kronšteins. Ja īpašos gadījumos nepieciešams garāks kronšteins vai vārtus paredzēts atvērt uz ārpusi, iesakām papildus pasūtīt pagarināto kronšteinu NICE PLA6.
|
Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējais kronšteins atradīsies uz vārtu vērtnes nekustīgās daļas, jo priekšējam un aizmugurējam kronšteinam ir atšķirīgs augstums, kā redzams attēlā.
Augstuma starpība F = 30 mm. |
 |
Ja viss atbilst prasībām, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
II. Priekšējā stiprinājuma kronšteina montāža
Priekšējais kronšteins jāuzstāda uz vārtu vērtnes attālumā, kas atbilst vērtībām D un E, kuras nolasāmas no tabulas (vērtība D ir fiksēta un ir 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
Komplektā ir iekļauta metināmā kronšteina plāksne. Ja vēlaties skrūvējamu kronšteina plāksni, iesakām pasūtīt alternatīvo variantu NICE PLA8 skrūvējamā kronšteina plāksne.
- Aprēķiniet, izmantojot tabulas vērtību E
- Aprēķiniet augstumu atbilstoši attēlam kronšteinu augstumiem (parādīt attēlu)
- Piestipriniet kronšteina plāksni pie vārtu vērtnes (ja kronšteina plāksni metināt, pagaidām iesakām to tikai pieķert ar metinājumu)
III. Vārtu piedziņas uzstādīšana uz aizmugurējās kronšteina plāksnes
 |
|
IV. Vārtu piedziņas uzstādīšana uz priekšējās kronšteina plāksnes
 |
|
V. Mehāniskā kustības ierobežotāja iestatīšana
Ja tiek izmantots iekšējais mehāniskais kustības ierobežotājs, pie kura piedziņa apstājas atvēršanas laikā, ārējie zemē montējamie atdurēji nav nepieciešami. Iestatīšana notiek šādi:
 |
|
NICE Wingo piedziņas fotogalerija
|
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
|
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
Uzstādīšanas piemērs |
|
Uzstādīšanas piemērs
|
Atbloķēta piedziņa |
Piedziņa bez vāka |
|
Aizmugurējā daļa, skats no apakšas |
Gliemežpārvada un iekšējā mehāniskā atdura piemērs |
Priekšējā daļa, skats no apakšas |
|
Aizmugurējā daļa ar pievienotu kabeli |
NICE Wingo WG3524 piedziņas manuāla atbloķēšana
Elektroapgādes pārtraukuma gadījumā vārtus nevarēsiet vadīt ar tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas atslēgu un vārtus var pārvietot manuāli:
| 1. Pabīdiet atbloķēšanas slēdzenes vāciņu | 2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja kustības virzienā | 3. Izvelciet atbloķēšanas sviru, un vārtus varēs pārvietot manuāli |
|---|---|---|
 |
 |
 |
NICE Wingo WG3524 piedziņas tehniskie parametri
| Modelis | NICE Wingo WG3524 |
|---|---|
| Veida apraksts | Elektromehānisks reduktormotors veramo vārtu automātiskai darbībai privātā vidē. |
| Spēks | 1500N |
| Nominālais spēks | 500N |
| Ātrums | 0,016 m/s |
| Nominālais ātrums | 0,012 m/s |
| Maksimālais secīgu ciklu skaits | 40 cikli stundā |
| Rotācijas gājiena garums | 470 mm |
| Kalpošanas laiks | no 125 000 līdz 80 000 cikliem, atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem |
| Barošanas spriegums | 24Vdc |
| Jaudas patēriņš [Slodze] |
85W [3,5A] |
| Nominālais jaudas patēriņš [Nominālā slodze] |
50W [2A] |
| Izolācijas klase | A |
| Darba temperatūra | -20°C līdz +50°C |
| Aizsardzības klase | IP44 |
| Izmēri | 98×920×95 (p×g×a) |
| Svars | 6kg |
