NICE Wingo WG2024 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes platumu līdz 2 m un svaru līdz 400 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
148,67 € ar PVN
| Svars |
|---|
| 6,00 kg |
Produkta apraksts NICE Wingo WG2024 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes platumu līdz 2 m un svaru līdz 400 kg
Piedziņa NICE Wingo WG2024 ir paredzēta veramajiem vārtiem līdz vērtnes garumam 2 m un svaram līdz 400 kg. Piedziņa ir neatgriezeniska, tai ir divdaļīgs korpuss, kas izgatavots no spiedienlietā alumīnija ar pret laikapstākļu iedarbību izturīgu poliestera pārklājumu. Visas iekšējās kustīgās daļas ir izgatavotas no tērauda, vieglajiem sakausējumiem un tehnopolimēriem. Vadošais uzgrieznis ir izgatavots no bronzas, lai nodrošinātu labu izturību un klusu darbību. Palaišanas kondensators ir ievietots piedziņas iekšpusē, lai montāža būtu pēc iespējas vienkāršāka. Piedziņas izmēru ziņā ir atpakaļsaderīgas ar iepriekšējo sēriju Moby un Pluto no Itālijas ražotāja NICE; visi stiprinājumu izmēri un tapu diametri ir vienādi. Piedziņai ir 24V, tāpēc tā ir piemērotāka intensīvākas lietošanas apstākļiem nekā 230V versija, taču tā nav piemērota vējainai videi, jo īpaši vārtiem ar necaurredzamu, pilnu aizpildījumu.
Vadības bloks MCA2R30 vadības centrālē MC424LR30 nodrošina vienkāršu programmēšanu, automātisku gala pozīciju apguvi un kļūdu diagnostiku, pauzes ilguma iestatīšanu automātiskās aizvēršanas režīmā, gājēju caurbraukšanas režīmu, palēnināšanu pirms gala pozīcijām, šķēršļu trieciena noteikšanas sistēmu un avārijas darbību, izmantojot PS124 rezerves barošanas avotu, ieeju visu veidu piedziņas drošības malām un daudz ko citu.
Piedziņas Wingo ir izdevīga izvēle cenas un veiktspējas ziņā veramo vārtu automatizācijai privātā un vieglā rūpnieciskā vidē. Visa Wingo saime ir uzticama un klusa. Detalizēti tehniskie parametri ». Lejupielādēt instrukciju ».

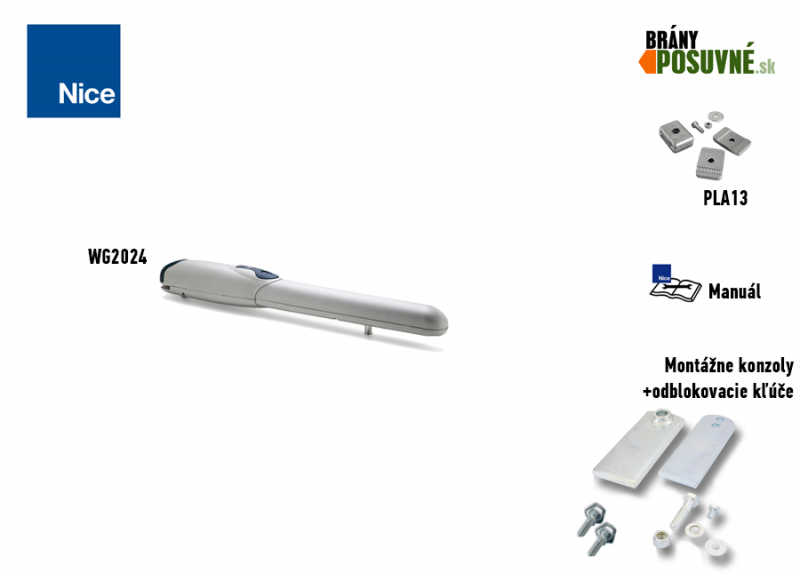

| Piedziņas komplektā ietilpst: | Kods | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG2024 piedziņa |
WG2024 |
|
|
NICE Wingo WG2024 elektromehāniskā piedziņa vārtu vērtnei līdz 400 kg un 2 m garumā. |
||||
 |
1 × | Iekšējais mehāniskais atvēršanas ierobežotājs | PLA13 | |
|
Izmantojot šo ierobežotāju, nav nepieciešami ārējie zemes atduri. Regulēšanas instrukcija. |
||||
 |
2 × | Atbloķēšanas atslēga | CM-B | |
|
Elektrības padeves pārtraukuma gadījumā tā ļauj atbloķēt piedziņu, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
 |
1 × | Priekšējais metināmais kronšteins | PMDSMAR04.4610 | |
|
To piemetina pie vērtnes nekustīgās daļas; ņemiet vērā, ka to uzstāda citā augstumā nekā aizmugurējo kronšteinu. Alternatīvs pieskrūvējams kronšteins ir PLA8. |
||||
 |
1 × | Priekšējā kronšteina tapa | R8.5120 Paplāksne V8X10.5102 Tapa |
|
|
To izmanto, lai piestiprinātu piedziņas priekšējo daļu pie priekšējā kronšteina. |
||||
 |
1 × | Aizmugurējais metināmais kronšteins | PMDSMP2.4610 | |
|
Tiek piemetināts pie montāžas skrūvējamās plāksnes vai tērauda staba. Uzmanību! To uzstāda citā augstumā nekā priekšējo kronšteinu. Alternatīvs pagarināts kronšteins ir PLA6. |
||||
 |

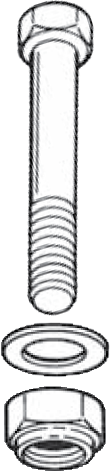

2 × | Aizmugurējā kronšteina tapa | D10.5110 Uzgrieznis R10.5120 Paplāksne V10X40.5101 Tapa |
|
|
Paredzēta piedziņas aizmugurējās daļas piestiprināšanai pie aizmugurējā kronšteina. |
||||
 |
1 × | NICE Wingo WG2024 montāžas rokasgrāmata | Lejupielādēt | |
|
Montāžas rokasgrāmata veiksmīgai uzstādīšanai ar ilustratīvām elektroinstalācijas shēmām, programmēšanas instrukcijām un Tālvadības pulšu savienošana pārī. |
||||
Svarīga piezīme: Šī piedziņa ir atsevišķa ierīce, t. i., tā nedarbosies pati par sevi. Mūsu e-veikalā tā ir pieejama atsevišķi, lai jūs varētu izveidot automatizācijas sistēmu tieši pēc savām vēlmēm. Piedziņai jāiegādājas vismaz vadības bloks (NICE Moonclever MC424LR10), kā arī, iespējams, citi piederumi. Ja vēl neesat izlēmis, iesakām vispirms apskatīt mūsu komplektus par izdevīgāku cenu, kas jau ir iepriekš sagatavoti.
(Vai šī piedziņa man ir piemērota?)
Salīdziniet ar citām piedziņām:
| « Mazāk jaudīga piedziņa | Alternatīva piedziņa | Jaudīgāka piedziņa » | |||||
|---|---|---|---|---|---|---|---|
|
Nav. |
NICE Wingo 230 V piedziņa:
Cenas piedāvājums un piegāde pēc pasūtījuma. |
|
Komplekti par izdevīgāku cenu, kuros ietilpst piedziņa NICE Wingo WG2024:
| Komplekts vienvērtņu vārtiem » | Komplekts divvērtņu vārtiem » |
|---|---|
|
Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs. |
2 × Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs. |
| Komplekts vienvērtņu vārtiem ar fotoelementiem » | Komplekts divvērtņu vārtiem ar fotoelementiem » |
|
Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa, atslēgas slēdzis. |
2 × Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa, atslēgas slēdzis. |
| Komplekts vienvērtņu vārtiem ar piederumiem » | Komplekts divvērtņu vārtiem ar piederumiem » |
|
Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa, atslēgas slēdzis. |
2 × Wingo piedziņa vārtiem līdz 400 kg/2 m, vadības bloks, tālvadības pults, uztvērējs, fotoelementi, signāllampa, atslēgas slēdzis. |
Ar NICE Wingo WG2024 piedziņu saderīgi piederumi
Iesakām piedziņai papildus iegādāties arī saderīgus papildpiederumus:
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Piedziņas vadības elektronika. | |
| Signāllampa | Signalizē par vārtu kustību, mirgojot — piemērota izbrauktuvēm ar sliktu pārredzamību. Iebūvēta arī antena, kas palielina tālvadības pults darbības attālumu. |
Vai arī visas signāllampas ar 12V-24V barošanu no citiem ražotājiem. |
| Fotoelementi | Aizveroties tie nosaka šķērsli un aptur vārtu kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs |
Vārtu tālvadībai. Vadības blokā MCA2R30 uztvērējs jau ir iebūvēts. Šie papildu uztvērēji ir papildaprīkojums. |
|
| Antena |
Lielākam tālvadības pults darbības attālumam. |
|
| Tastatūra |
Ja esat aizmirsis tālvadības pulti vai pie jums bieži brauc daudz transportlīdzekļu vai nāk cilvēku un nevēlaties katram izsniegt pulti vai atvērt vārtus atsevišķi. |
|
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, ko ar kabeli var pieslēgt piedziņai jebkurā vietā. |
|
| Karšu lasītāji |
Piedziņas vadība, pieliekot karti vai piekariņu pie karšu lasītāja. |
|
| Elektriskās slēdzenes |
Drošības elektriskās slēdzenes ar vadības bloka starpniecību tiek sinhronizētas ar piedziņu. Saņemot piedziņas komandu, vispirms tiek atbloķēta elektriskā slēdzene, un tikai pēc tam vārti sāk atvērties; pēc vārtu aizvēršanas elektriskā slēdzene tiek nobloķēta. Tās ir nepieciešamas, ja vērtnes garums pārsniedz 3,5 m. |
|
| Rezerves barošanas avots |
Rezerves enerģijas avots. |
NICE Wingo WG2024 piedziņas rokasgrāmata
NICE piedziņas rokasgrāmata Wingo WG2024 lejupielādēt šeit:
NICE Wingo WG2024 piedziņas rokasgrāmata

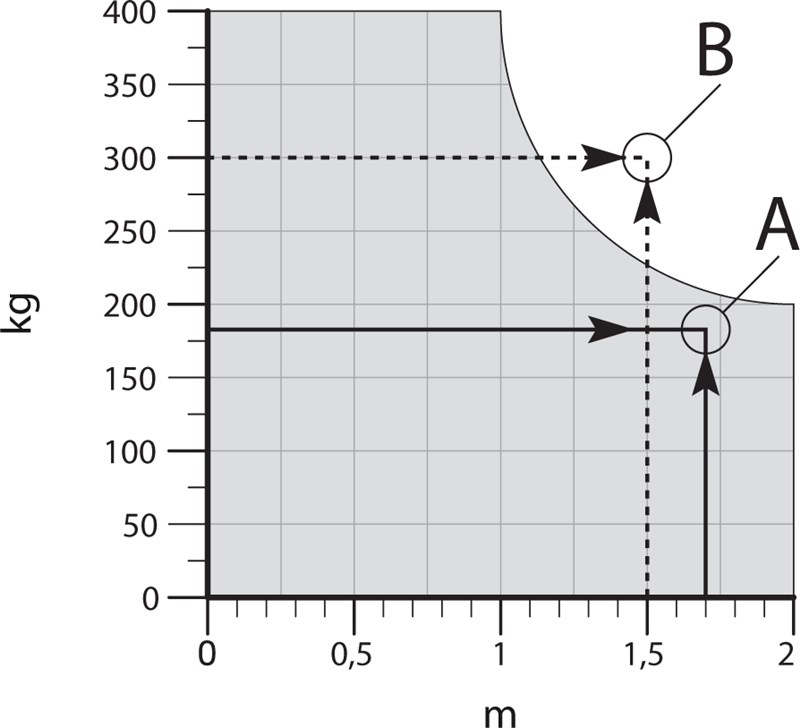

Piedziņas izvēle – vai piedziņa NICE Wingo WG2024 ir piemērota maniem vārtiem?
|
|
NICE Wingo WG2024 piedziņas ierobežojumiKatram vārtu vērtņu garums (un līdz ar to arī sviras garums) un svars (un līdz ar to arī sviras smaguma spēks) ir atšķirīgs, un katrai piedziņai ir savi ierobežojumi. NICE Wingo WG2024 piedziņa ir piemērota tādam vērtņu garumam un vārtu svaram, kā redzams attēlā pa kreisi. Tas nozīmē, ka piedziņa ir piemērota vārtiem, sākot no 400kg/1m līdz 200kg/2m. Piemērs: B vērtība ar vērtnes svaru 300kg un vērtnes garumu 1,5 m ir ārpus atļautā diapazona un tāpēc neatbilst prasībām. Izvēlieties jaudīgāku piedziņu. A vērtība ar vērtnes svaru 180kg un vērtnes garumu 1,7m ir pieļaujama. Varat uzstādīt. |
NICE Wingo WG2024 piedziņas kalpošanas laiks

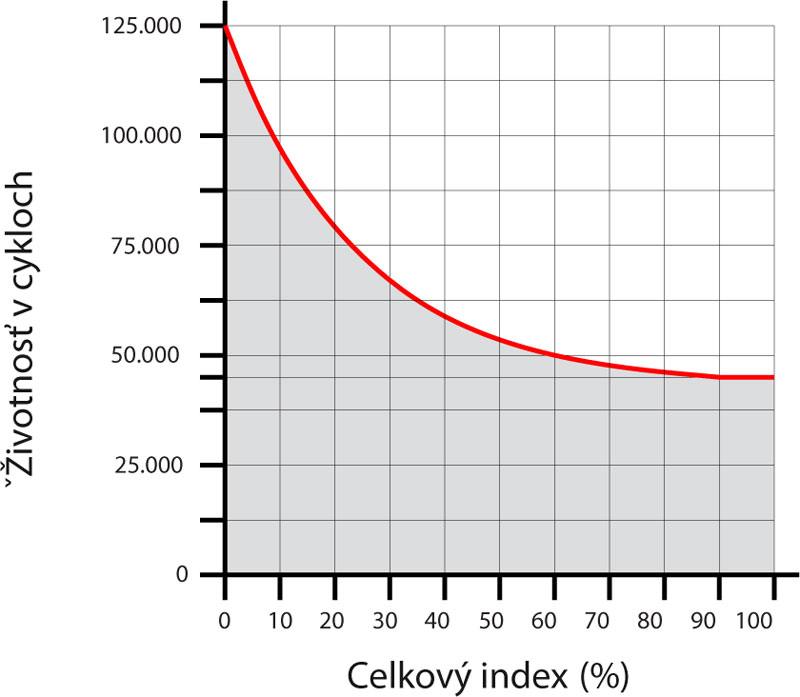

Tālāk redzamajā tabulā saskaitiet vērtnes svara un garuma slodzes indeksus un pieskaitiet citu faktoru indeksus, ja tādi ir. Pēc tam diagrammā varēsiet noteikt piedziņas kalpošanas laiku, kas izteikts ciklu skaitā.
Piemērs: Man ir vārti ar 3 m platu caurbrauktuvi (2 vērtnes, katra 1,5m gara) un vērtnes konstrukcijas kopā ar pildījumu svaru līdz 100kg. Aprēķinu vērtnes garuma indeksu — aptuveni 20 + vārtu svara indeksu 10 + drošības labad pieskaitu zemākas temperatūras indeksu 10, jo mums ir bargākas ziemas, tātad kopējais indekss ir 40. Diagrammā redzams, ka piedziņas kalpošanas laiks ir aptuveni 60.000 ciklu. Ja dienā tiek veikti 10 manevri, kalpošanas laiks ir aptuveni 16 gadi.
| Visas automātikas raksturlielumi | Indekss | Kalpošanas laika diagramma |
|---|---|---|
|
Vienas vērtnes svars |
Ieteicamais maksimālais kopējais indekss ir līdz 60%. (t. i. 50.000 ciklu, kas, normāli darbinot 10 ciklus dienā, atbilst 13 gadiem) |
|
| Līdz 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Vērtnes garums | ||
| 1-2 m | 20 | |
|
Citi faktori (ja to iespējamība pārsniedz 10%) |
||
| Apkārtējās vides temperatūra virs 40°C vai zem 0°C, vai mitrums virs 80% | 20 | |
| Pilns vērtnes pildījums | 15 | |
| Vējains apvidus | 15 | |
NICE Wingo WG2024 piedziņas uzstādīšana

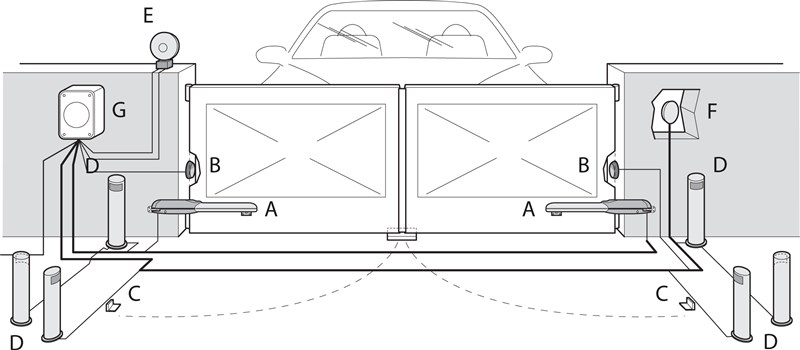

Tipiska (papildu) piedziņas pieslēguma shēma ar piederumiem izskatās šādi:
Piederumu saraksts
|

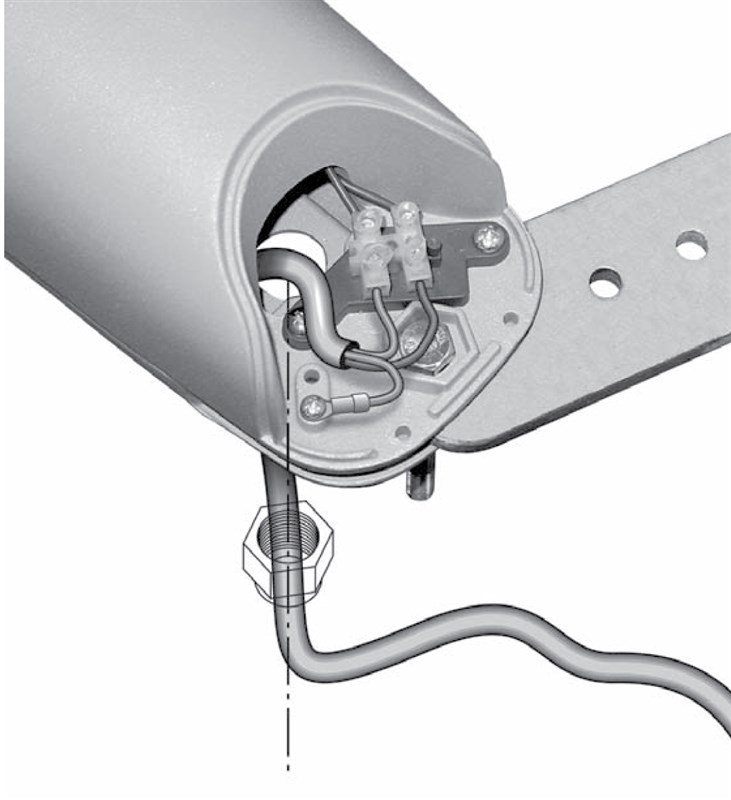

NICE Wingo WG2024 piedziņas kabeļi

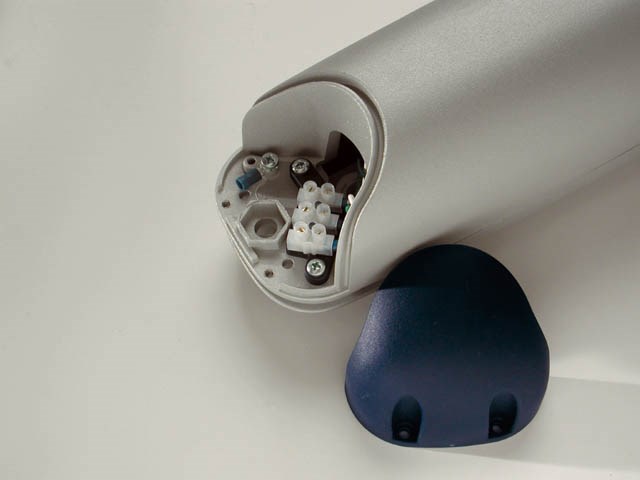

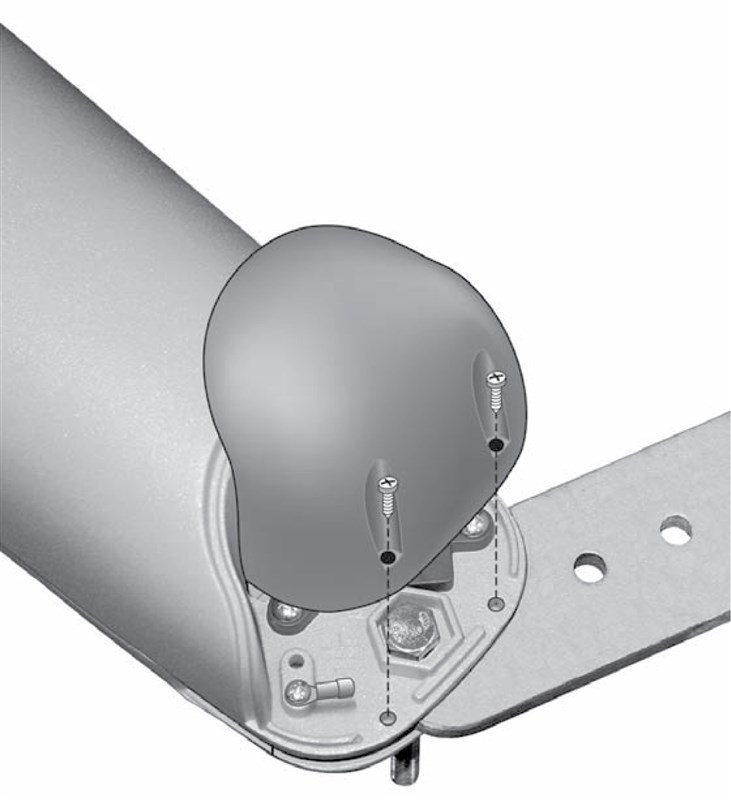

| 1. Noņemiet piedziņas vāku | 2. Izvelciet cauri un pievienojiet barošanas kabeli |
|---|---|
 |
 |
I. Aizmugurējā stiprinājuma kronšteina montāža
 |
 |

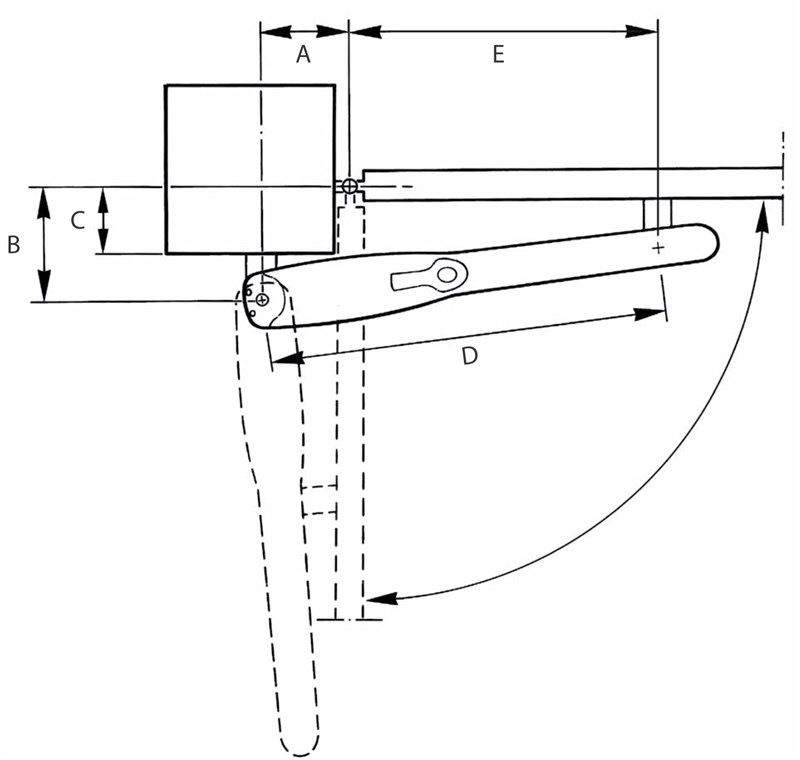

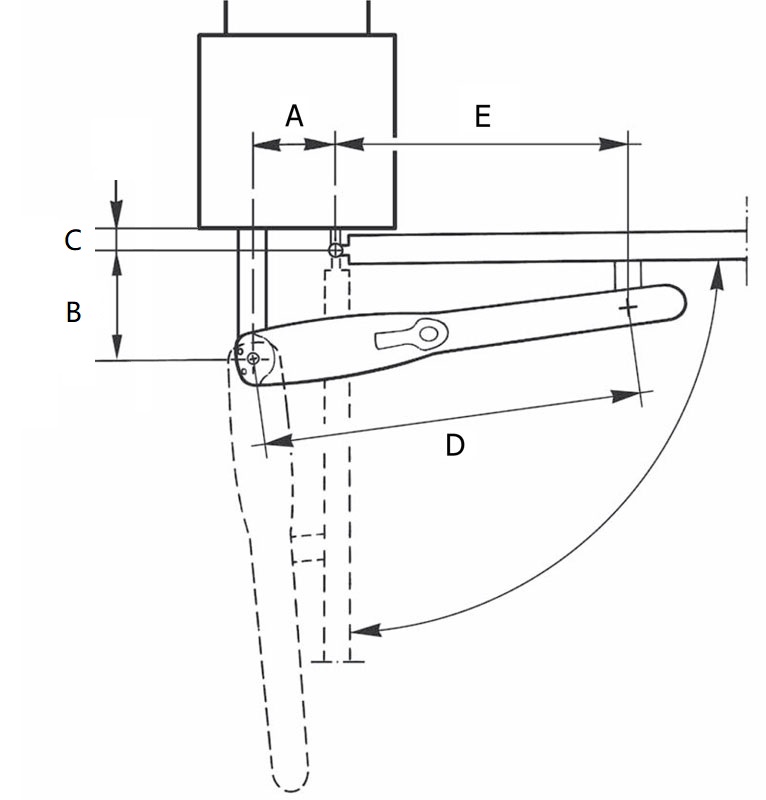

| Atvēršanas shēma uz iekšpusi | Atvēršanas shēma uz ārpusi |

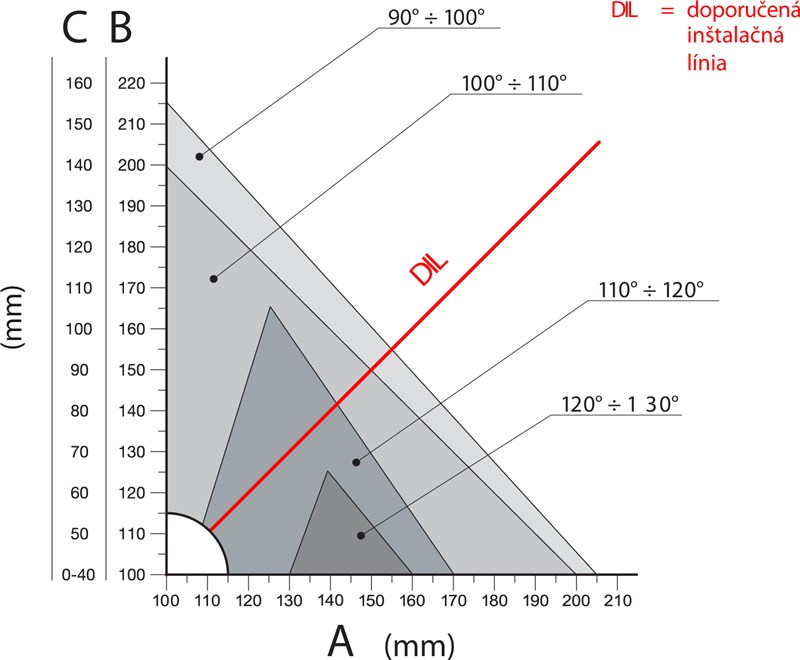

Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot diagrammu, kurā var noteikt izmērus A un B un maksimālo atvēršanas leņķi. Ņemiet vērā, ka vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa varētu darboties vienmērīgi, lineāri.
 |
 |

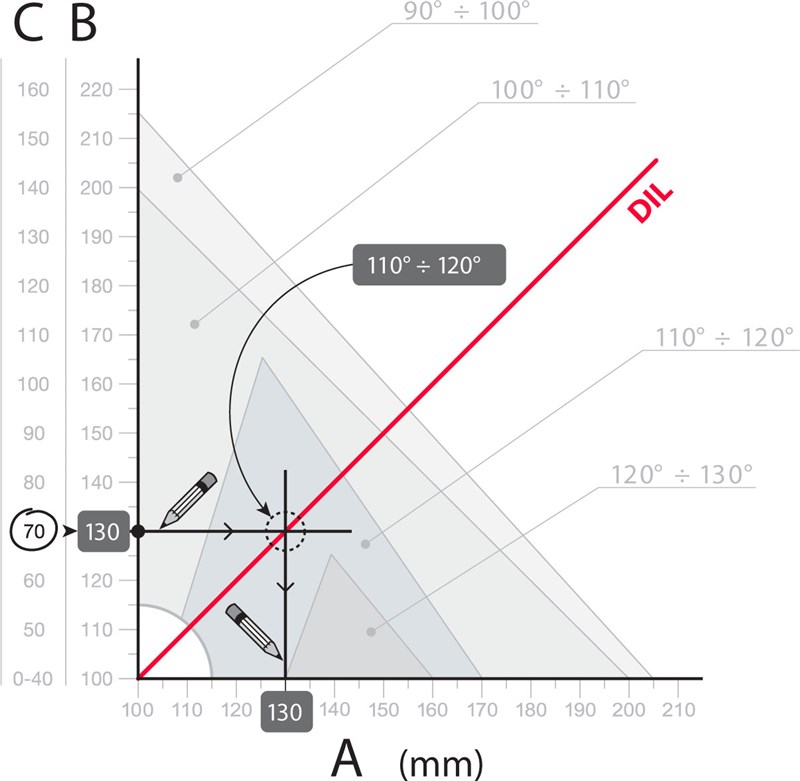

| Aprēķinu diagramma | Diagrammas vērtību nolasīšanas piemērs |
Enkura kronšteina kopējie izmēri.
Aprēķina gaita:
- Izmēriet attālumu C no shēmas
- diagrammā veiciet horizontālu līniju, kas šķērso izmērīto vērtību C
- Šīs līnijas un DIL (Ieteicamās uzstādīšanas līnijas) krustpunktā nosakiet maksimālo atvēršanas leņķi
- Ja noteiktais maksimālais atvēršanas leņķis nav piemērots, jāmaina vērtība A un vajadzības gadījumā arī vērtība B, lai tās būtu līdzīgas (ideālā gadījumā vienādas)
Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un jāpiemetina pie montāžas plāksnes.
 |
 |
| 1. Nogrieziet kronšteinu vajadzīgajā garumā | 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes |
Komplektā iekļauts 150 mm garš kronšteins; īpašos gadījumos, ja nepieciešams garāks kronšteins vai vārtus paredzēts atvērt uz ārpusi, iesakām papildus pasūtīt pagarināto kronšteinu NICE PLA6 pagarināto kronšteinu NICE PLA6.
|

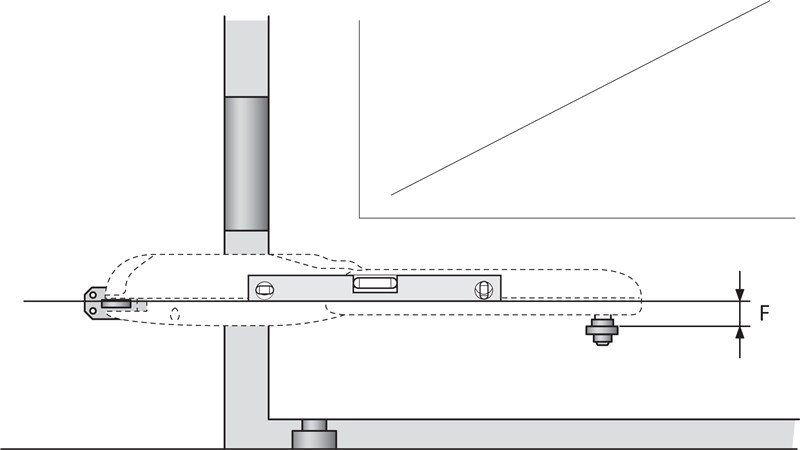

Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējais kronšteins atrodas uz vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.
Starpība F=30mm. |
 |
Ja viss ir kārtībā, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
II. Priekšējā stiprinājuma kronšteina montāža
Priekšējais kronšteins jāuzstāda uz vārtu vērtnes tādā attālumā, kā norādīts vērtībām D un E, kuras var nolasīt tabulā (vērtība D ir fiksēta un ir 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Komplektā ir piemetināms kronšteins. Ja vēlaties kronšteinu, ko piestiprina ar skrūvēm, iesakām pasūtīt alternatīvo kronšteinu montāžai ar skrūvēm NICE PLA8.
- Aprēķiniet no tabulas vērtību E
- Aprēķiniet augstumu pēc attēla kronšteinu augstumiem (parādīt attēlu)
- Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināt, pagaidām ieteicams to tikai pieķert ar dažiem metinājuma punktiem)

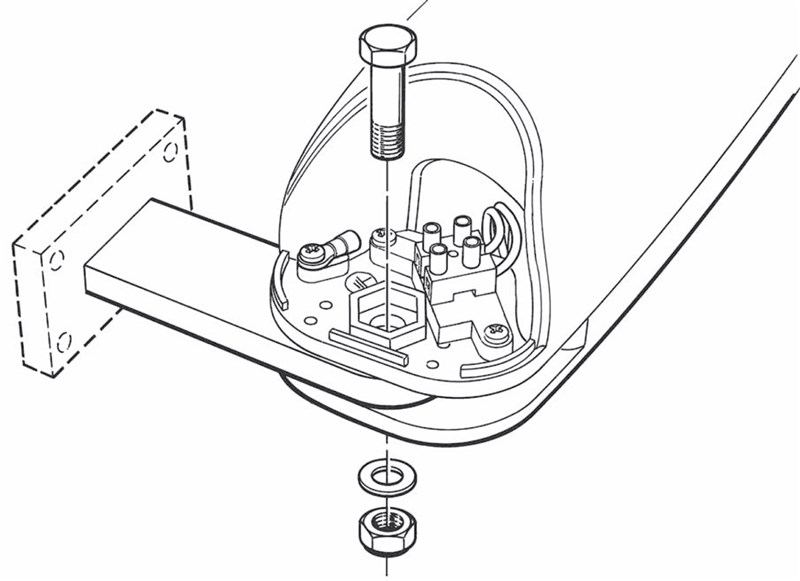

III. Vārtu piedziņas montāža pie aizmugurējā kronšteina
 |
|

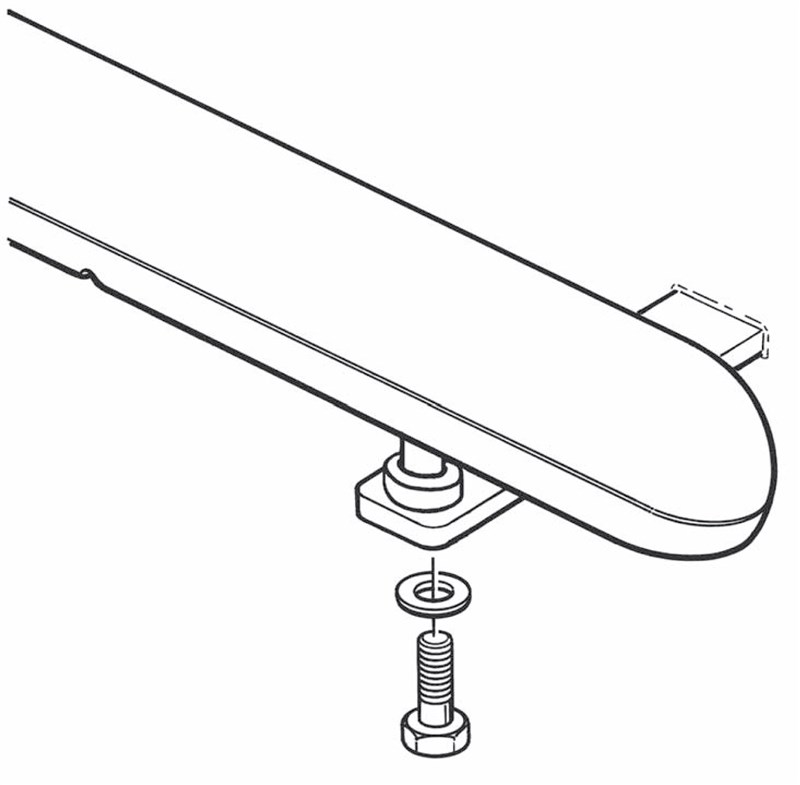

IV. Vārtu piedziņas montāža pie priekšējā kronšteina
 |
|

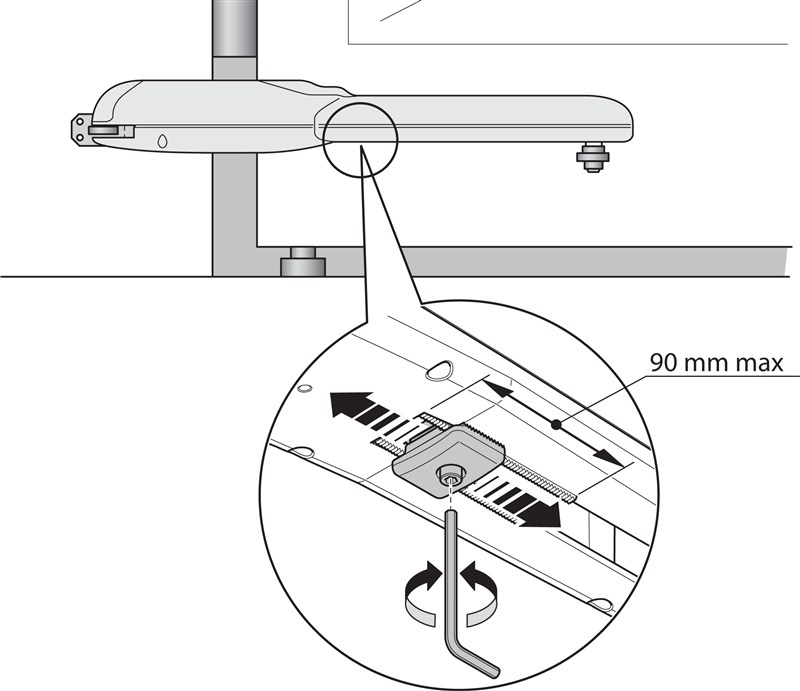

V. Mehāniskā kustības ierobežotāja regulēšana
Ja tiek izmantots iekšējais mehāniskais kustības ierobežotājs, pret kuru piedziņa atduras, atverot vārtus, ārējos zemē uzstādāmos atdurus nav nepieciešams izmantot. Regulēšana notiek šādi:
 |
|
NICE Wingo piedziņas fotogalerija
|

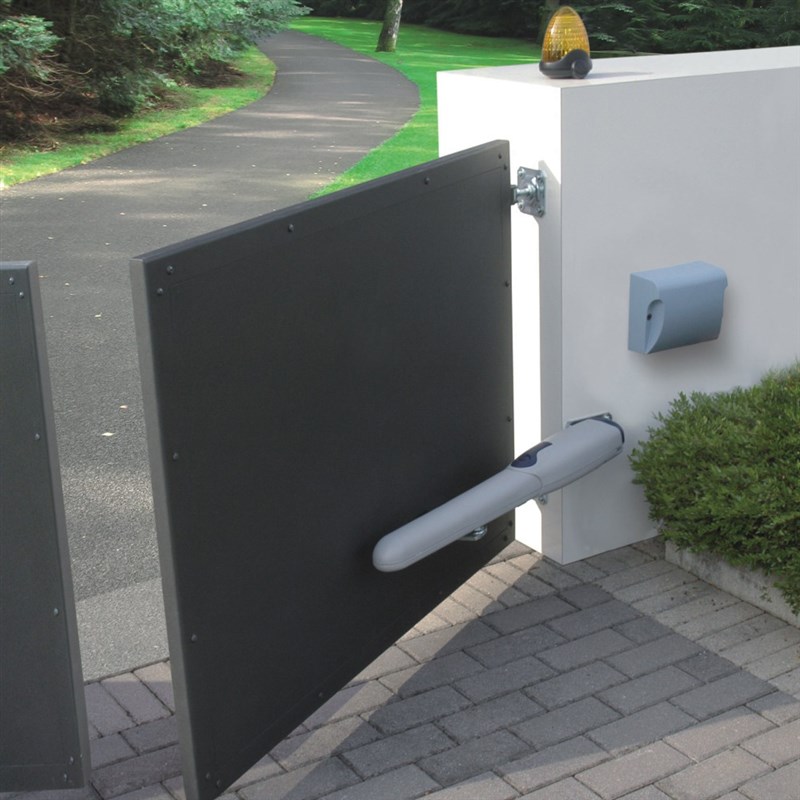

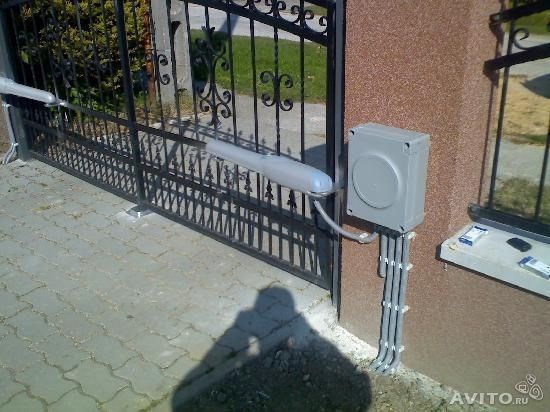

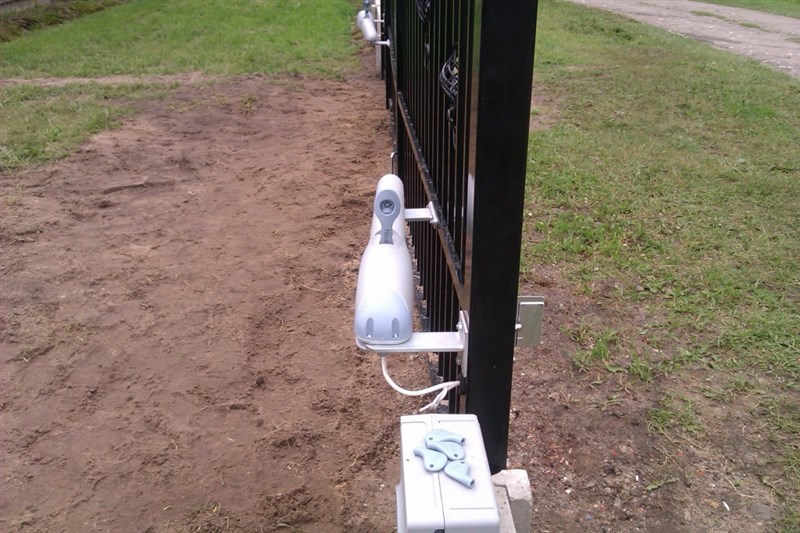

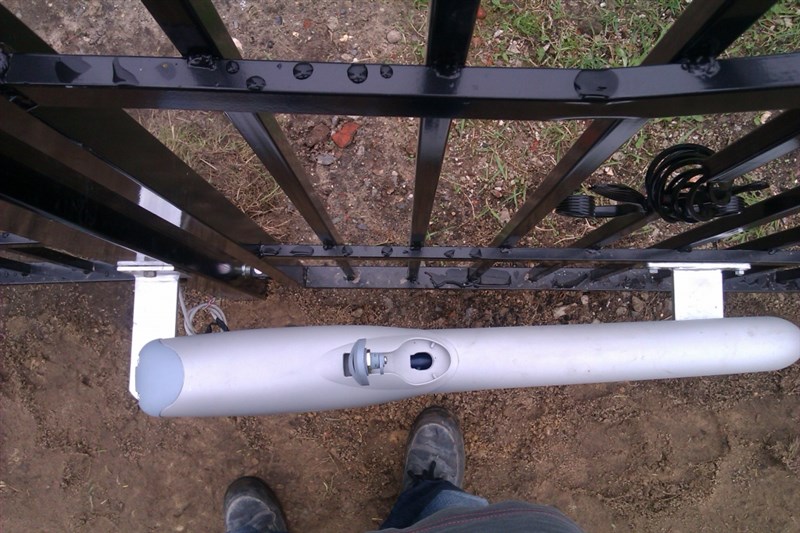

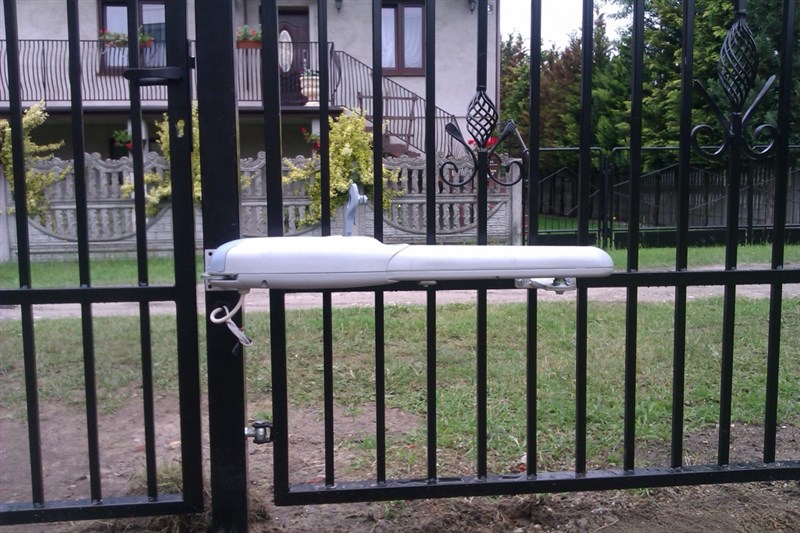

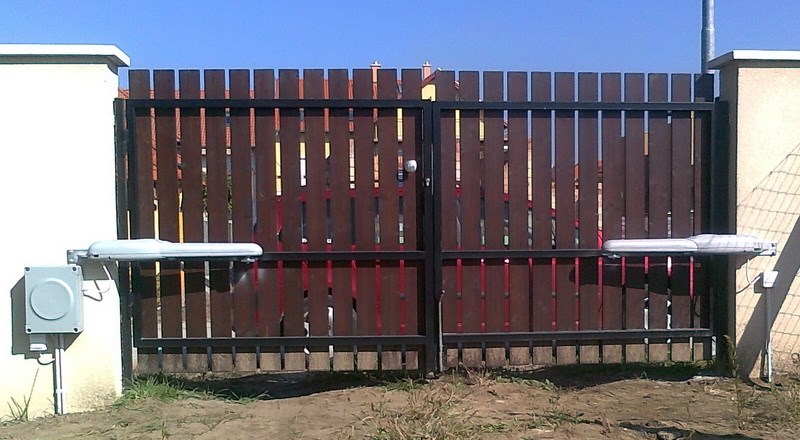

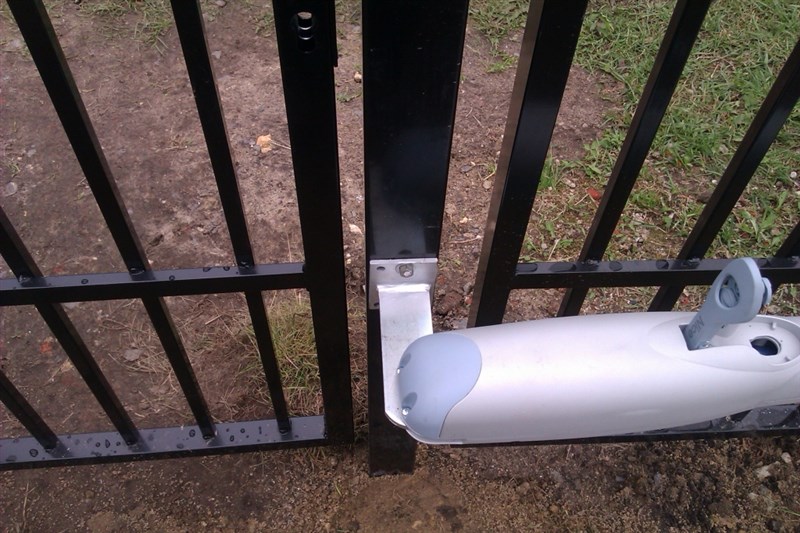

Montāžas piemērs |
Montāžas piemērs |
Montāžas piemērs |
|
Montāžas piemērs |
Montāžas piemērs |
Montāžas piemērs |
|
Montāžas piemērs
|
Atbloķēta piedziņa |
Piedziņa bez vāka |
|

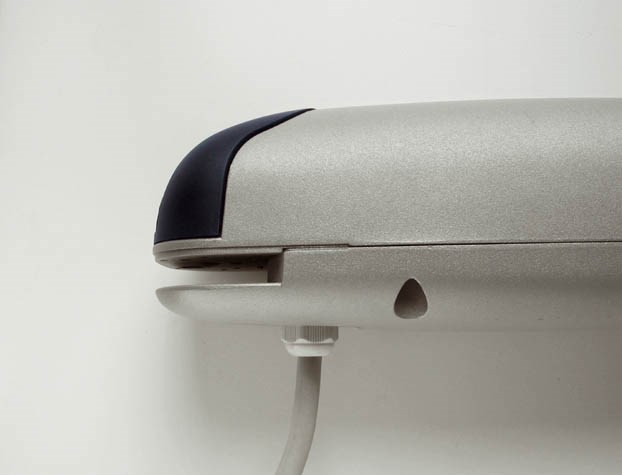

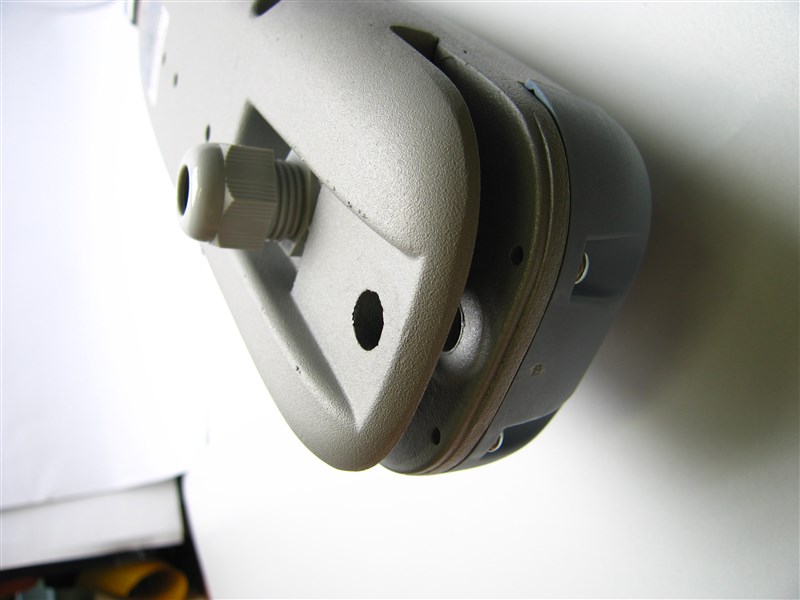

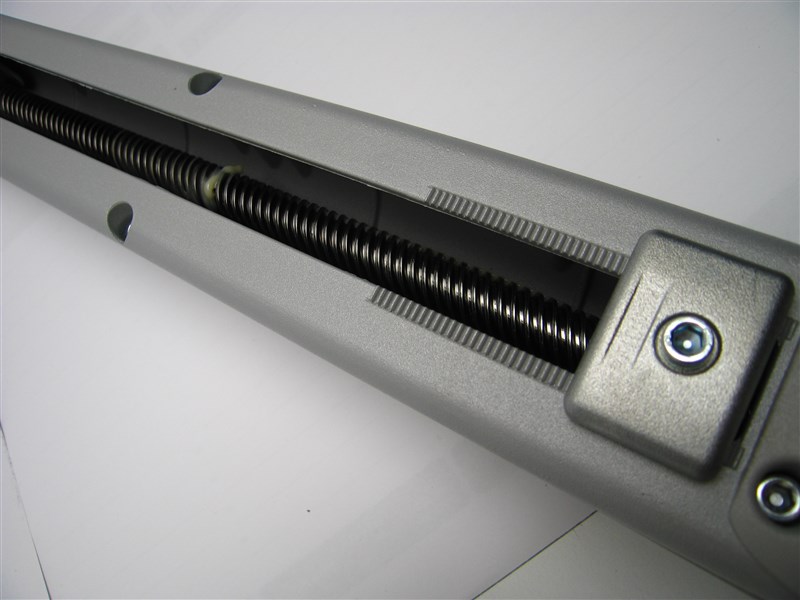

Aizmugurējā daļa no apakšas |
Gliemežvārpstas un iekšējā mehāniskā atdura piemērs |

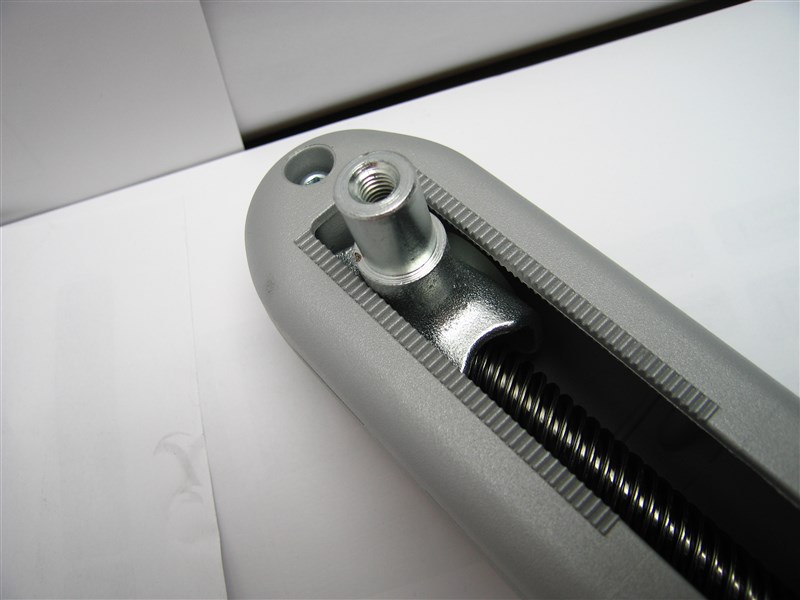

Priekšējā daļa no apakšas |
|
Aizmugurējā daļa ar pievienotu kabeli |

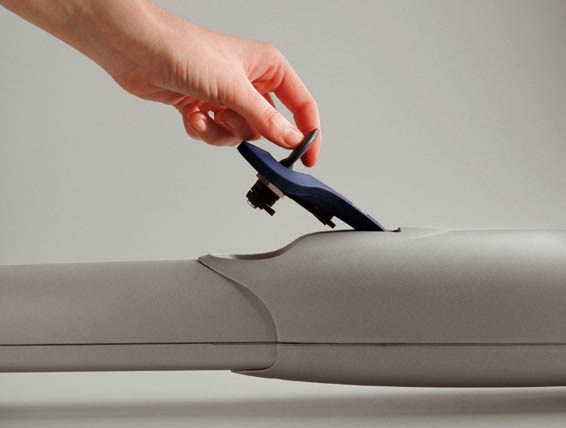

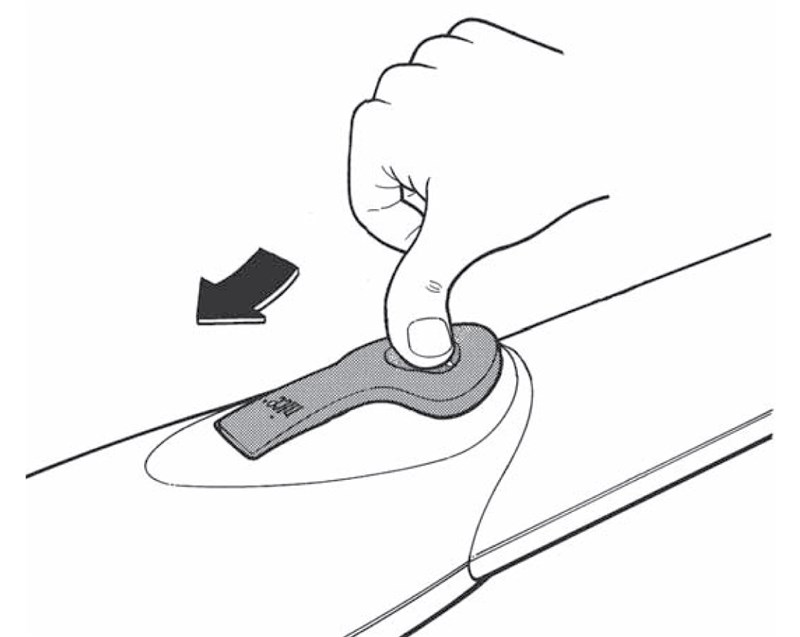

NICE Wingo WG2024 piedziņas manuāla atbloķēšana
Ja rodas elektroapgādes pārtraukums, vārtus nevarēsiet vadīt, izmantojot tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas atslēgu un vārtus pārvietot manuāli:

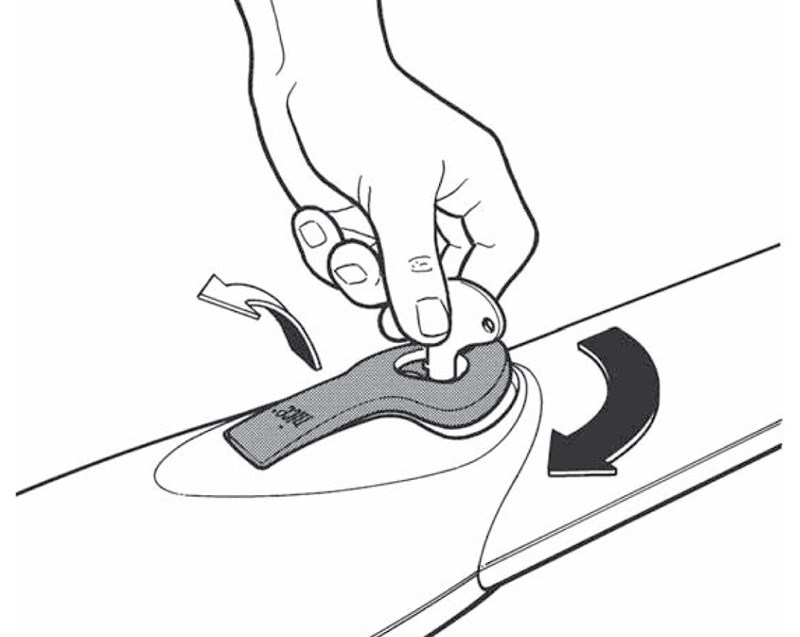

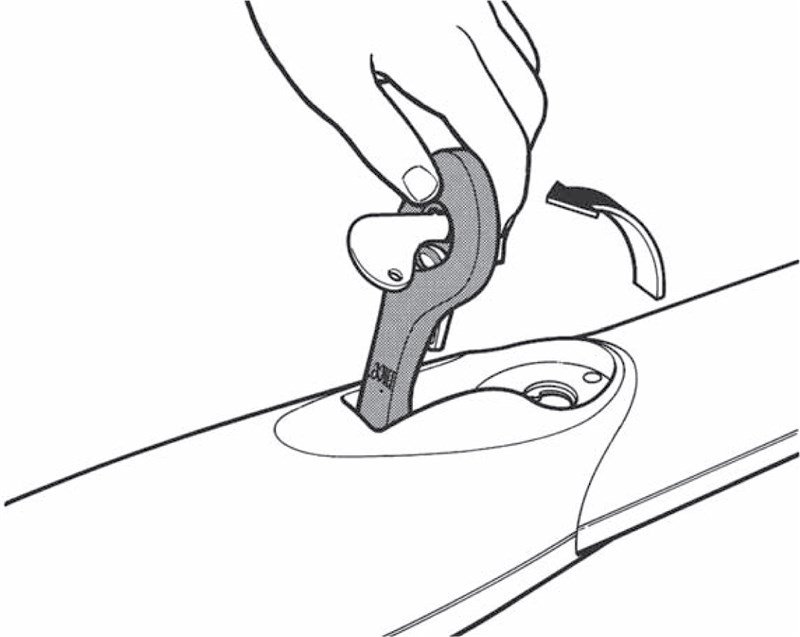

| 1. Atbīdiet atbloķēšanas slēdzenes vāciņu | 2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja virzienā | 3. Izvelciet atbloķēšanas sviru, un vārtus varēsiet pārvietot manuāli |
|---|---|---|
 |
 |
 |
NICE Wingo WG2024 piedziņas tehniskie parametri
| Modelis | NICE Wingo WG2024 |
|---|---|
| Modeļa apraksts | Elektromehānisks reduktormotors veramo vārtu automātiskai darbībai privātā teritorijā. |
| Spēks | 1500N |
| Nominālais spēks | 500N |
| Ātrums | 0,018 m/s |
| Nominālais ātrums | 0,013 m/s |
| Maksimālais secīgo ciklu skaits | 40 cikli/stundā |
| Rotācijas gājiens | 320 mm |
| Kalpošanas laiks | no 125 000 līdz 80 000 ciklu, atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem |
| Barošana | 24Vdc |
| Jaudas patēriņš [Slodze] |
85W [3,5A] |
| Nominālais jaudas patēriņš [Nominālā slodze] |
50W [2A] |
| Izolācijas klase | A |
| Darba temperatūra | -20°C līdz +50°C |
| Aizsardzības klase | IP44 |
| Izmēri | 98×770×95 (p×g×a) |
| Svars | 6kg |
