Produkta apraksts NICE Moonclever MC424LR10 — vadības bloks 24 V Wingo sērijas veramo vārtu piedziņām
Vadības bloks NICE MC424LR10 ir aizstāts ar pilnībā saderīgu jaunāku modeli NICE MC424LR30.
NICE Moonclever MC424LR10 ir vadības bloks automātikas sistēmai vienas vērtnes, vai divu vērtņu vārtiem. Piedziņas kas ir ar to saderīgas, jābūt ar barošanu 24 V līdzstrāvas.
- Vadības bloks sinhroni atver un aizver (kā arī aptur) divvērtņu vārtus; iespējams vadīt arī tikai vienas vērtnes vārtu motoru.
- Piemērots vārtu atvēršanai gan uz zemesgabala iekšpusi, gan ārpusi.
- Bezvadu tālvadība ar tālvadības pulti (ar antenu līdz 150–200 m).
- Vārtus var vadīt arī ar vadu, izmantojot pogu, video domofonu un daudzus citus piederumus (atklājiet visus vārtu atvēršanas veidus).
- Droša darbība, pateicoties:
- iespējai pievienot fotoelementus kas aizsargā caurbrauktuvi ar infrasarkano staru. Ja stars tiek pārtraukts, vārti apstājas un sāk atvērties (vai aizvērties, vai paliek nekustīgi),
- kā arī iebūvētajai mehānisko šķēršļu noteikšanas funkcijai: ja vārti saduras ar priekšmetu vai cilvēku, motori neturpina spiest, bet apstājas un sāk kustību pretējā virzienā,
- un, visbeidzot, drošajam zemsprieguma 24 voltu barošanas avotam motoriem un piederumiem.
- Ar pievienotu rezerves akumulatoru elektrības padeves pārtraukuma gadījumā vārti var veikt pat 10 manevrus.
- Ar pievienotu elektrisko slēdzeni vārti automātiski tiek nobloķēti aizvērtā stāvoklī, tāpēc vērtnes neizliecas; tas īpaši noderēs garām, vairāk nekā 3 m vērtnēm.
- Nospiežot pogu, vadības bloks pats darbina motorus starp pilnībā atvērtu un pilnībā aizvērtu stāvokli un saglabā gala stāvokļus atmiņā.
- Iespēja atiestatīt rūpnīcas iestatījumus (tālvadības pultis jādzēš atsevišķi).
Saderība tikai ar konkrēti uzskaitītajām veramo vārtu piedziņām:
MC424LR10 vadības bloks ietver MCA2R10 vadības bloku, kas ievietots standarta plastmasas korpusā Moonclever. Tajā ir iebūvēts radiosignāla uztvērējs un tajā pašā laikā ir iekļauts SM savienotājs papildu radiosignāla uztvērēja (SMXI, OXI, ...) no tālvadības pultīm (Flor, Era Flor, Era One, Era Inti, ...).
Pateicoties tehnoloģijai 24V tā ir piemērota arī NICE Solemyo saules enerģijas sistēmai, kas nodrošina barošanu arī vietās, kur nav pieejams elektrības avots. Tāpat ir iespējams vadības bloku barot no NICE PS124 rezerves akumulatora, kas vairākas stundas pēc elektrības padeves pārtraukuma ļauj vairākas reizes atvērt un aizvērt veramos vārtus. Ja ir iestatīts gaidstāves režīms, vadības bloks ar pievienotu radiosignāla uztvērēju patērē tikai 2 W (ja to darbina no PS124 akumulatora, vai Solemyo saules enerģijas sistēmas, patēriņš ir tikai 0,1 W).
Diagnostika ar diagnostikas LED diodi.
Pēc vērtnes garuma noteikšanas automātiski tiek iestatīti paātrinājuma un palēninājuma intervāli atvēršanas un aizvēršanas laikā; papildus iespējams iestatīt jaudu, ātrums, gājēju vārtiņu atvēršana utt., skatīt piedziņas vadības bloka programmēšana. Šķēršļu noteikšana visas vārtu vērtnes kustības laikā nodrošina motoru drošu darbību.
NICE Moonclever MC424LR10 vadības bloks ir piemērots Slovākijas klimatiskajiem apstākļiem un atbilst visiem Eiropas drošības standartiem.
Ar NICE Moonclever MC424LR10 vadības bloku saderīgi piederumi
Iesakām iegādāties vadības blokam saderīgus papildu piederumus:
| Kas | Kāpēc | Veids |
|---|---|---|
| Signāllampa | Signāllampa ar mirgošanu signalizē par vārtu kustību — piemērota izbrauktuvēm ar sliktu redzamību. Turklāt tajā ir iebūvēta antena, kas palielina tālvadības pults darbības attālumu. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocelulas | Aizveroties fotocelulas konstatē šķērsli un aptur kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Raidītājs |
Vārtu tālvadības vadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Vārtu tālvadības vadībai tas nav nepieciešams, jo vadības blokam NICE-MCA2R10 jau ir iebūvēts viens uztvērējs. | - OXI - SMXI |
| Antena | Lielākam tālvadības pults darbības attālumam. | - iebūvēta signāllampā ML24T, EL24, ELDC - tikai ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram dot pulti vai atvērt vārtus atsevišķi. | - EDSWG |
NICE Moonclever MC424LR10 vadības bloka rokasgrāmata
NICE Moonclever MC424LR10 vadības bloka rokasgrāmatu pagaidām var lejupielādēt tikai angļu valodā:
NICE Moonclever MC424LR10 vadības bloka rokasgrāmata

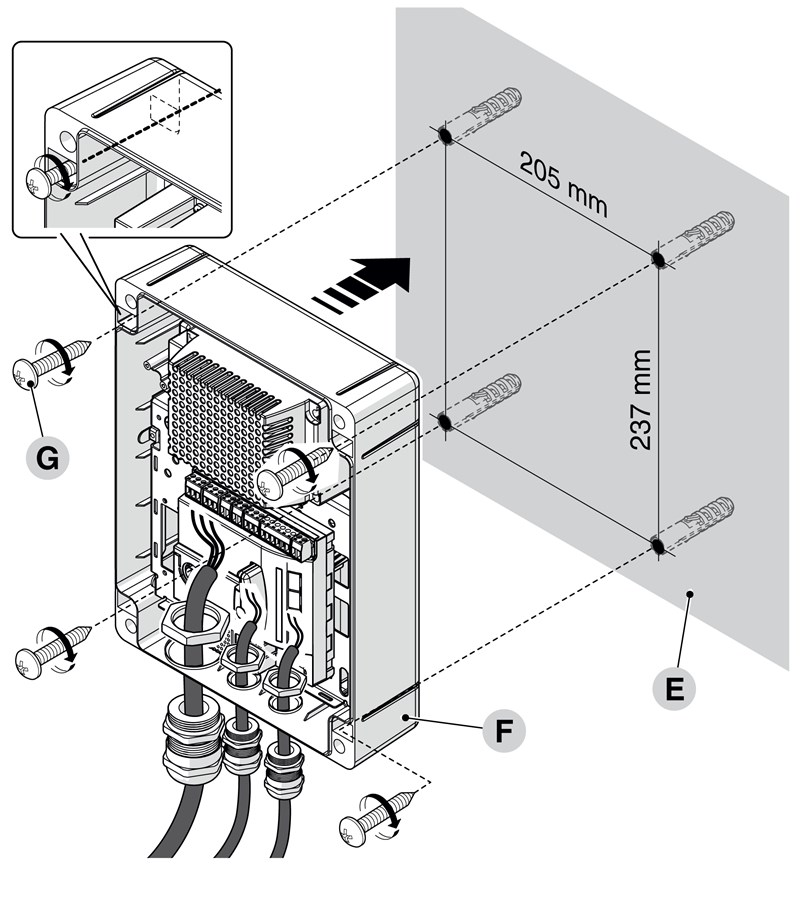

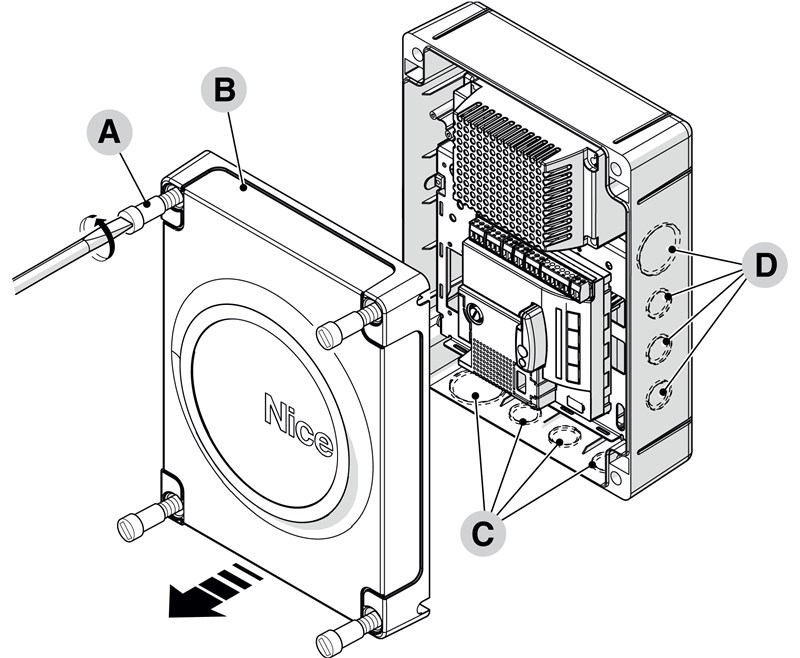

NICE Moonclever MC424LR10 vadības bloka uzstādīšana
Vadības bloka uzstādīšana standarta montāžas kārbā Moonclever tiek veikta, piestiprinot to ar četrām skrūvēm:
 |
 |
| 1. Izskrūvējiet vāka plastmasas skrūves | 2. Piestipriniet vadības bloka kārbu ar četrām dībeļskrūvēm |
|---|

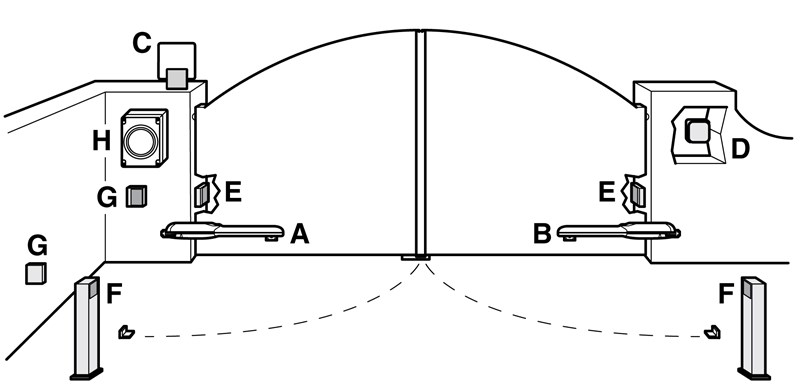

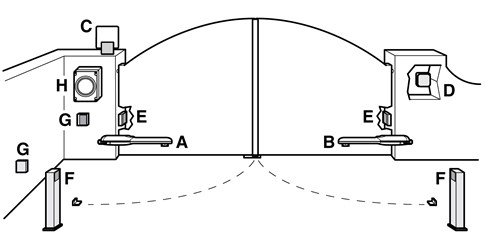

Tipiska (papildu) piedziņas vadības bloka un piederumu savienojuma shēma izskatās šādi:
Piederumu saraksts
|
|
Piezīme par fotocelulām:
| 5. | FOTO | Fotocelulas nedarbojas vārtu atvēršanas laikā; aizverot vārtus, to darbības pārtraukšana iedarbina atvēršanas kustību pretējā virzienā. |
|---|---|---|
| 6. | FOTO1 | Fotocelulas aptur vārtu kustību gan atvēršanas, gan aizvēršanas laikā. |
| 7. | FOTO2 | Fotocelulas nedarbojas aizvēršanas laikā; atverot vārtus, to darbības pārtraukšana iedarbina aizvēršanas kustību pretējā virzienā. |

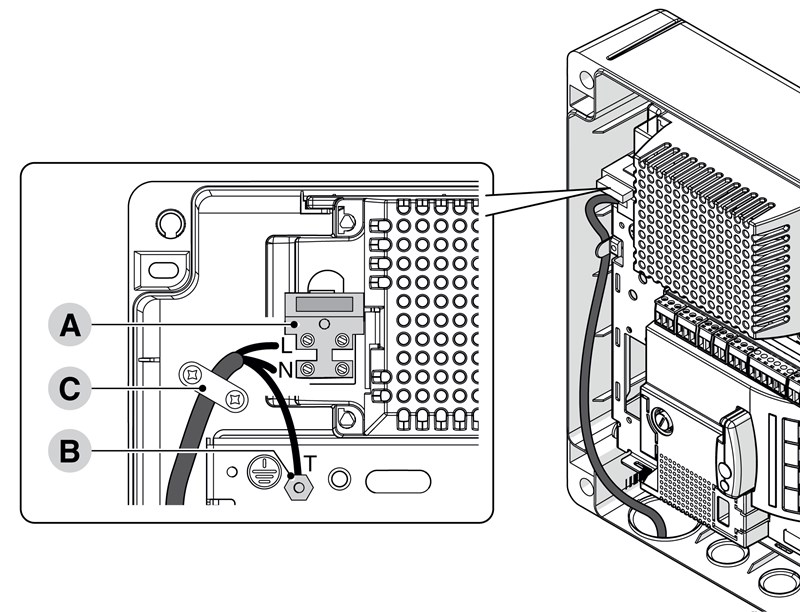

NICE Moonclever MC424LR10 vadības bloka pieslēgšana
Pirms pieslēgumu veikšanas, atvienošanas vai maiņas neaizmirstiet piedziņas gan elektrotīkla, gan papildu ierīču barošanu atslēgt pie automātslēdža, izņemot barošanas drošinātāju, vai atvienojot rezerves akumulatoru. Uzgaidiet, līdz nodziest visas LED diodes.

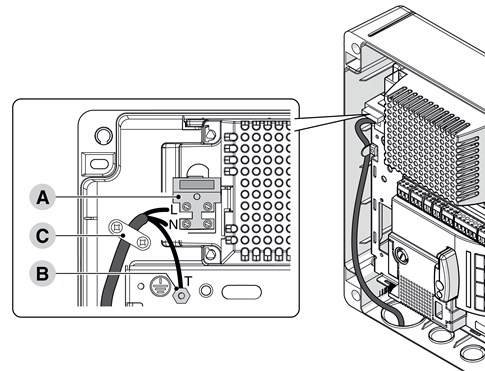

...elektrotīklam
Lai piedziņa darbotos pamata režīmā, pietiek pieslēgt piedziņas vadības blokam elektrobarošanas pievadu.
- Atskrūvējiet kabeļa turētāju C
- Pievienojiet fāzi pie spaiļu bloka A pie spailes ar marķējumu L
- Pievienojiet neitrālo vadu pie spaiļu bloka A, pie spailes ar marķējumu N
- Pieskrūvējiet zemējuma vadu pie punkta B ar marķējumu T

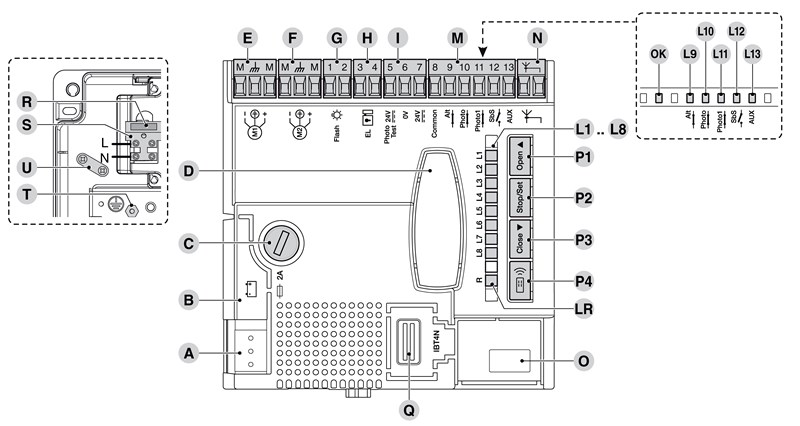

...papildu ierīcēm
Pie vadības bloka var pievienot šādas papildu ierīces:
| A. | Barošanas 24 V savienotājs |
|---|---|

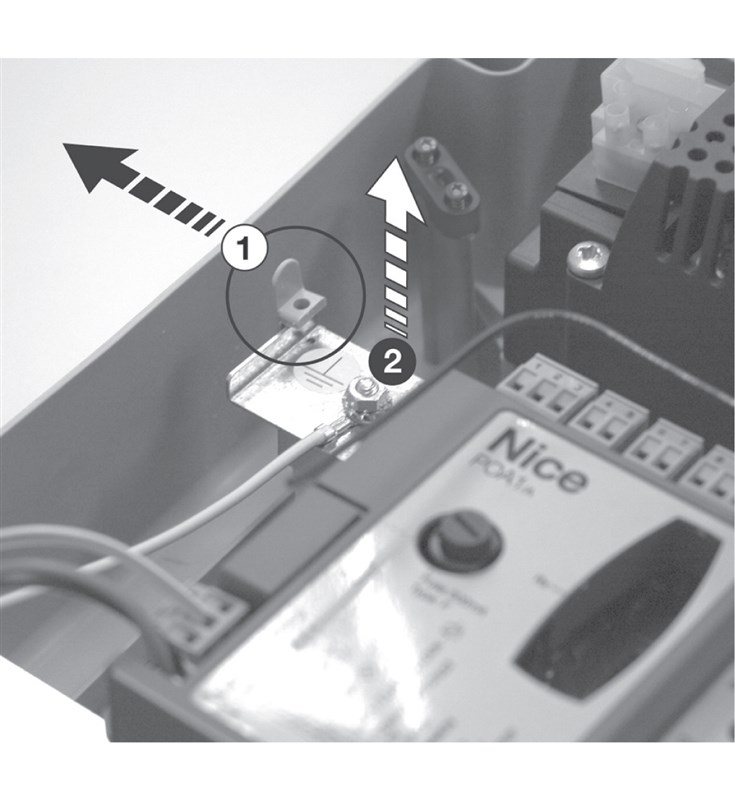

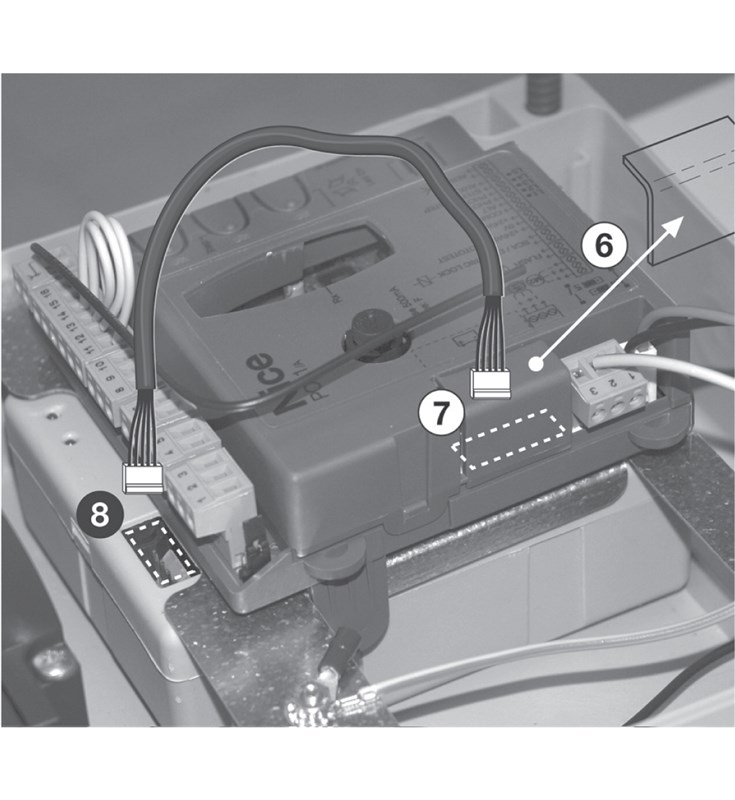

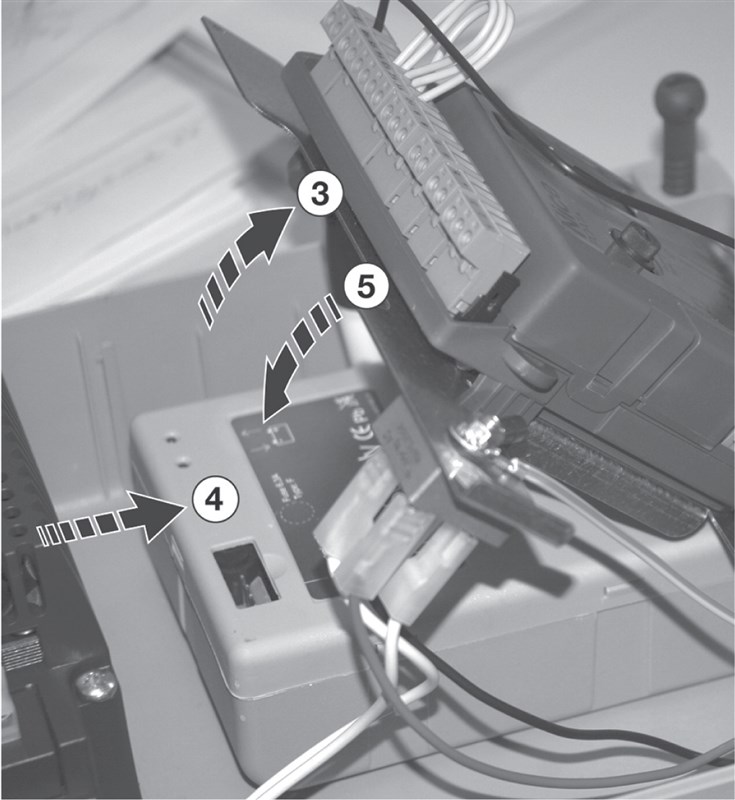

| B. | Savienotājs NICE PS124 rezerves akumulatora pievienošanaivai NICE Solemyo saules enerģijas sistēmas pievienošanai. |
| C. | Drošinātājs F 2A tipa vadības blokam |
| D. | Savienotājs NICE SM uzstādīšanai radio signāla uztvērēja (piemēram, SMXI, OXI) |
| E. | Pievienojiet primāro M1 motoru (aizverot tas ieslēdzas pirmais; ja tas nav pievienots, vadības bloks automātiski atpazīs vārtus kā vienviru) |
| F. | Pievienojiet sekundāro M2 motoru (atvēršanas laikā tas ieslēdzas pirmais) |
| G. | Izeja signāllampai |
| H. | Izeja vārtu indikatora, vai elektriskās slēdzenes (atkarībā no iestatījuma programmēšanas izvēlnē)) |
| I. | 24 V līdzstrāvas barošana piederumiem, gaidstāves režīms un FOTOTESTS |
| L9...L13. | Ieeju LED diodes |
| OK | LED diode “OK” |
| L1..L8 | Programmēšanas LED diodes |
| LR | Tālvadības pults programmēšanas diode |
| M. | Pievienoto ierīču ieejas: fotocelulas, pogas u. c. |
| N. | Antenas ieeja (piemēram, ABF, ABFKIT, vai iebūvēta ML24T bākugunī) |
| O. | Motora modeļa izvēles slēdži |
| Q. | IBT4N savienotājs diagnostikai un programmēšanai (profesionālai lietošanai) |
| R. | Barošanas drošinātājs |
| S. | Barošanas spaiļu bloks (L=fāze, N=nullvads) |
| T. | Zemējuma pieslēgums |
| U. | Barošanas kabeļa turētājs |
| P1,P2,P3 | Programmēšanas pogas |
| P4. | Tālvadības pulšu programmēšanas poga |

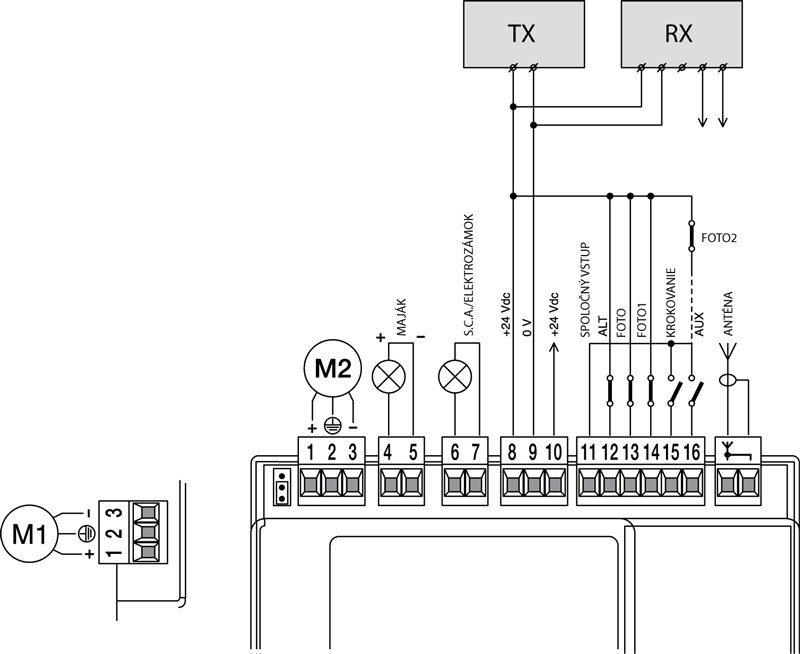

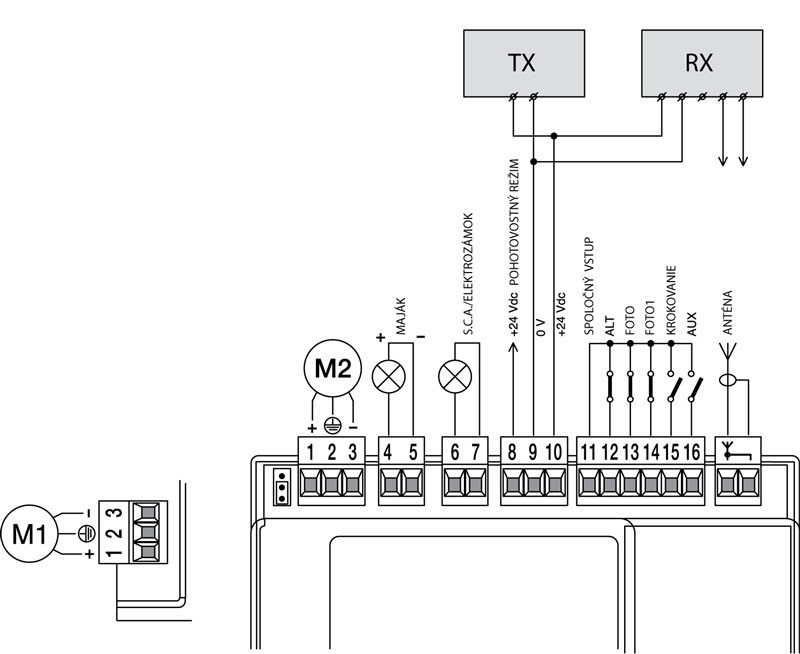

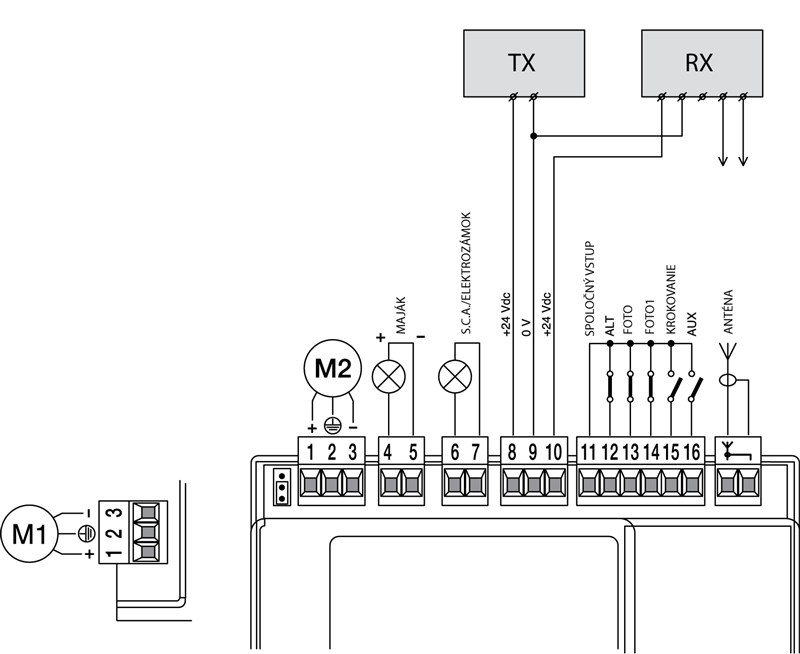

Standarta pieslēguma shēmas:
Vadus pievieno vadības bloka spaiļu blokiem vienā no trim galvenajiem veidiem:
| Ar gaidstāves režīmu | Bez gaidstāves režīma | |
|---|---|---|
| Bez FOTOTEST | Ar FOTOTEST | |
 |
 |
 |
| Vienu minūti pēc pēdējās darbības vadības bloks pāriet enerģijas taupīšanas režīmā, izslēdzot visas ieejas un izejas. Aktivizēts gaidstāves režīms tiek norādīts ar OK LED indikatoru (LED P1), kas mirgo lēnāk (vienu reizi 4 sekundēs) nekā parasti (vienu reizi sekundē). Gaidstāves režīms ir obligāts, pieslēdzot NICE Solemyo saules enerģijas sistēmu, kā arī pieslēdzot NICE PS124 rezerves akumulatoru. | Pieslēgums bez gaidstāves režīma un FOTOTEST. Ierīce patērē standarta enerģijas daudzumu, un vārtu kustība tiks sākta pat tad, ja kāda drošības fotocela nedarbojas. | FOTOTEST pirms darbības sākšanas pārbauda, vai fotocelas FOTO, FOTO1 un FOTO2 darbojas pareizi (katra fotocela tiek barota atsevišķi). Ja kāda fotocela nedarbojas pareizi, kustība netiek sākta. Ja kāda no fotocelām netiek izmantota, spaile jāsavieno ar ieeju Nr. 8 (kopējā ieeja). |
Pieslēgums ar gaidstāves režīmu ir standarta risinājums; to neizmanto tikai pieslēgumā ar FOTOTEST. Tātad var izmantot vai nu gaidstāves režīmu, vai FOTOTEST, vai arī neizmantot nevienu no tiem.
Vadu pieslēgšana atsevišķām spailēm
NICE MCA2 vadības plate vadības bloka NICE Moonclever MC424L nodrošina šādas ieejas un izejas papildu ierīču pieslēgšanai:
| Ieeja | Funkcija | Apraksts | Kabeļa tips |
|---|---|---|---|
| L-N-I | Barošana | Galvenais elektroapgādes pievads. | 3×1,5mm2 |
| 1-3 | M1 motors | Barošana primārajam M1 motoram. | 3×1,5mm2 |
| 1-3 | M2 motors | Barošana sekundārajam M2 motoram (ja tas nav pieslēgts, vadības bloks automātiski noteiks, ka vārti ir ar vienu vērtni). | 3×1,5mm2 |
| 4-5 | Bākuguns | Izeja priekš vienas brīdinājuma bākuguns NICE LUCY24 (vai NICE ML24T) ar vienu 24V 25W spuldzi. | 2×1mm2 |
| 6-7 | Vārtu stāvokļa indikators S.C.A., vai elektriskā slēdzene |
Pieslēgums pie atvērtu vārtu indikatoram S.C.A. 24 Vdc, maksimāli 5W vai elektriskajai slēdzenei 12Vac, maksimāli 25VA. |
S.C.A.: 2×0,5mm2 Elektriskā slēdzene: 2×1mm2 |
| 8 |
+24 Vdc (pluss +) |
Divi savstarpēji izslēdzoši lietojumi: Ja netiek izmantots ne gaidstāves režīms, ne FOTOTEST funkcija, šo ieeju neizmanto un tās vietā izmanto ieeju Nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (mīnuss -) |
0 Vdc (mīnuss) barošana piederumiem | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Izmanto piederumu barošanu (24 Vdc, maks. 200mA) bez gaidstāves režīma. Ja tiek izmantots gaidstāves režīms, šo ieeju neizmanto un tās vietā izmanto ieeju Nr. 8. +24 Vdc barošana, maks. 100mA, RX fotoelementiem (uztvērējam), ja tiek izmantota FOTOTEST funkcija; ja FOTOTEST funkcija netiek izmantota, no šīs ieejas tiek baroti visi fotoelementi. |
1×0,5mm2 |
| 11 | Kopējā ieeja | Kopējā piederumu ieeja (+24 Vdc); izmanto, ja netiek izmantots gaidstāves režīms. | 1×0,5mm2 |
| 12 | STOP |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pievienot šādas ierīces:
|
1×0,5mm2 |
| 13 | FOTO | Ieeja drošības ierīcēm, piemēram, fotoelementiem, spiediena jutīgām drošības malām. Pārtraukums manevra laikā izraisa pretēju kustību vai vārtu vērtnes apstāšanos. Šeit pieslēdz normāli aizvērtas ierīces. | 1×0,5mm2 |
| 14 | FOTO1 | Ieeja drošības ierīcēm, piemēram, fotoelementiem, spiediena jutīgām drošības malām. Pārtraukums manevra laikā izraisa pretēju kustību vai vārtu vērtnes apstāšanos. Šeit pieslēdz normāli aizvērtas ierīces. | 1×0,5mm2 |
| 15 | Pakāpeniska vadība | Ieeja ierīcēm, kas pakāpeniski vada vārtu kustību (sk. Vārtu kustības pakāpeniska vadība). Var pieslēgt normāli atvērtas ierīces (NO). | 1×0,5mm2 |
| 16 | AUX | Papildu ieeja. | 1×0,5mm2 |
| 17-18 | Antena | radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE ML24T, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. | Ekranēts koaksiālais kabelis: RG58 |

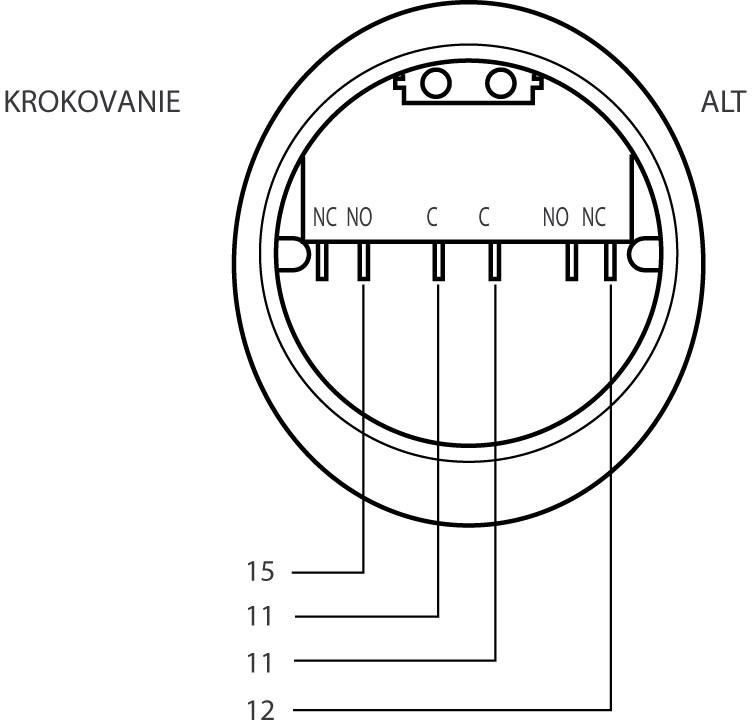

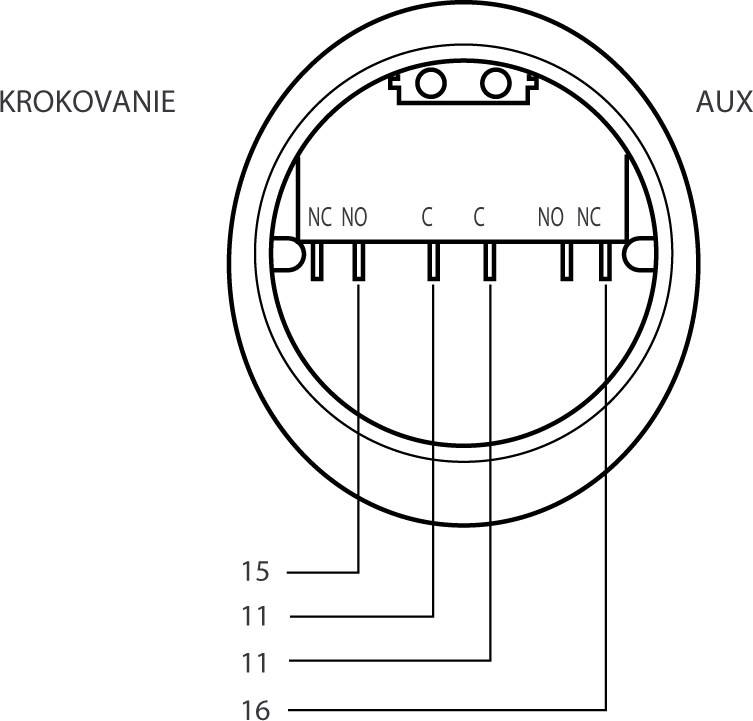

Atslēgas slēdža pieslēgšana
Vadības bloks NICE Moonclever MC424L ir saderīgs ar visiem atslēgas slēdžiem mūsu piedāvājumā. Pieslēgumu var izveidot vismaz divos standarta veidos:
| STOP un pakāpeniska vadība | Pakāpeniska vadība un papildu ieeja |
|---|---|
 |
 |
| Pagriežot atslēgu pa kreisi, nekavējoties tiek apturēta vārtu kustība. Pagriežot pa labi, tiek pakāpeniski vadīta vārtu kustība. Piezīme. Ja vēlaties aktivizēt gaidstāves režīmu, pievienojiet ALT pie spailes Nr. 8 spailes vietā Nr. 11. |
Pagriežot pa kreisi, tiek izpildīta komanda, kas ieprogrammēta papildu ieejai: papildu ieeja (daļēji atvērt vienu vērtni, daļēji atvērt abas vērtnes, atvērt, aizvērt, izpildīt FOTO2). Pagriežot pa labi, tiek pakāpeniski vadīta vārtu kustība. |

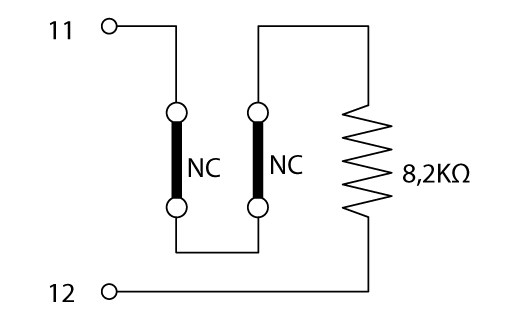

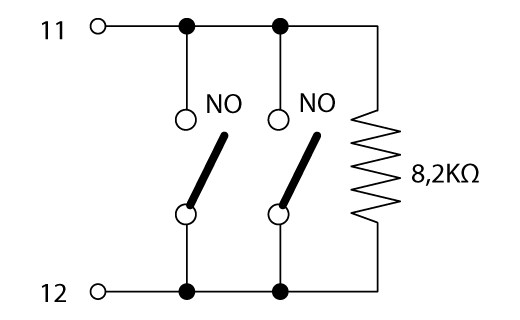

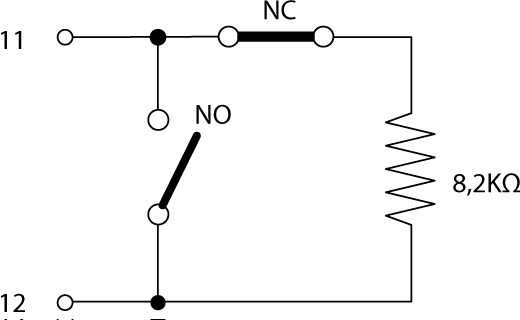

STOP ieejas pieslēgšana
Vadības bloks NICE Moonclever MC424L var ieprogrammēt divos veidos, kā atpazīt STOP ieejas signālu:
- Normāli aizvērti kontakti (NC) – ierīces, kas nostrādājot atver kontaktu un tādējādi dod vadības blokam komandu apturēt vārtus
- Ierīces ar nemainīgu pretestību 8,2k? (piemēram, spiediena jutīgās drošības malas) – vadības bloks uzrauga pretestību un, ja tās vērtība novirzās no standarta vērtības, aptur vārtu kustību. Šādi var kombinēt normāli aizvērtus kontaktus (NC), normāli atvērtus kontaktus (NO) un ierīces ar nemainīgu pretestību 8,2k? (piemēram, spiediena jutīgās drošības malas) saskaņā ar šo tabulu:
|
|
Pirmās ierīces tips | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tips otrās ierīces |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

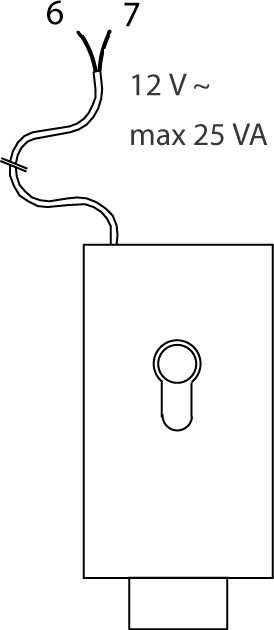

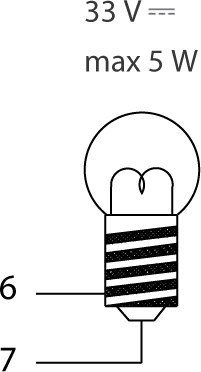

S.C.A. ieejas pieslēgšana – atvērtu vārtu indikators vai elektriskā slēdzene
Šai ieejai var ieprogrammēt divus darbības režīmus:
| 1. Atvērtu vārtu indikators | 2. Elektriskā slēdzene |
|---|---|
 |
 |
| Spuldze, kas pievienota S.C.A. ieejai, vārtu atvēršanas laikā mirgo lēni, bet aizvēršanas laikā – ātri. Kad vārti ir atvērti, spuldze deg; kad vārti ir aizvērti, spuldze nedeg. Darbību var iestatīt. | Turklāt katru reizi, kad vārti tiek atvērti, trīs sekundes uz elektrisko slēdzeni tiek nosūtīts atbloķēšanas signāls. |

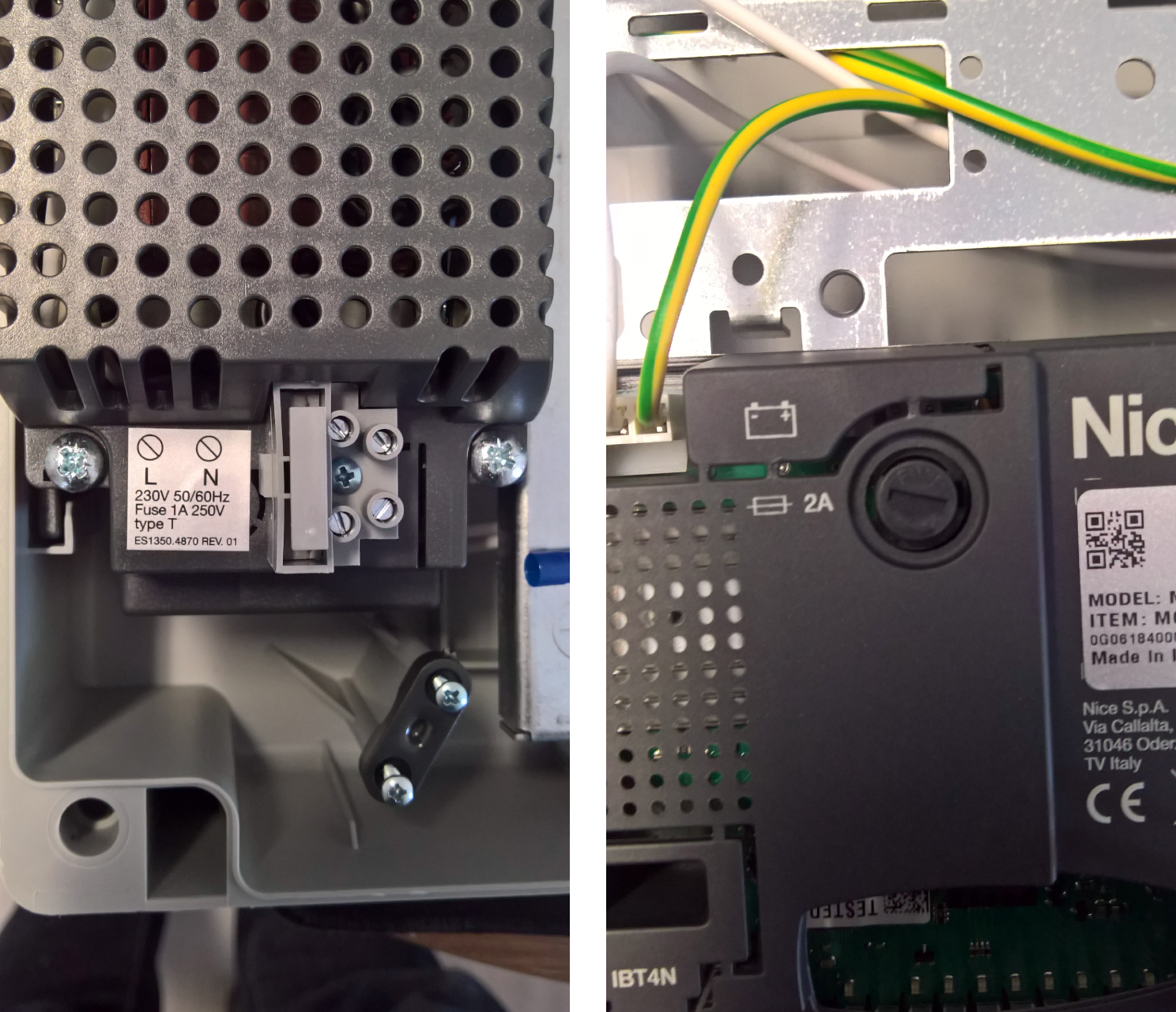

Vadības bloka drošinātāji
Piedziņā ir divi drošinātāji: barošanas (tips: T 1A 250V) un vadības bloka drošinātājs (tips F 2A 250V).
Piedziņas fotoelementi
Tiek gatavots.
Vadības bloka iedarbināšana
Pēc vadības bloka pieslēgšanas elektrotīklam, visām LED gaismas diodēm dažas sekundes vajadzētu ātri mirgot, pēc tam jābūt šādam stāvoklim:
- Spriegums apm. 30 Vdc (izmantojot rezerves akumulatoru 24 Vdc) pie 9–10 ieejām.
- P1 LED diode mirgo ar vienas sekundes intervālu. Ja ieeju stāvoklis ir mainījies, diode ātri nomirgos divas reizes pēc kārtas.
- Normāli aizvērto kontaktu (NC) LED diodēm jādeg, bet normāli atvērto kontaktu diodēm jābūt izslēgtām; skatīt attēlu:
Diodēm jādeg atbilstoši šādai tabulai:
Ieeja Ieejas tips LED stāvoklis STOP STOP NC L1 deg Nemainīga pretestība 8,2k? L1 deg FOTO NC L2 deg FOTO1 NC L3 deg Impulsrežīms NO L4 nedegdeg AUX NO – Daļēja atvēršana I. L5 nedegdeg NO – Daļēja atvēršana II. L5 nedegdeg NO – Atvērt L5 nedegdeg NO – Aizvērt L5 nedegdeg NC – Aktīvs FOTO2 L5 deg - Attiecīgajām LED diodēm jāiedegas un jānodziest atkarībā no tām pievienoto ierīču stāvokļa izmaiņām
- Pēc P2 pogas nospiešanas abiem motoriem vajadzētu īslaicīgi atvērt vārtus, vispirms iedarbinot galveno vērtni. Pārtrauciet manevru, vēlreiz nospiežot P2 pogu. Ja vērtnes nesāk atvērties, bet paliek nekustīgas vai sāk aizvērties, jāsamaina motoru polaritāte. Ja pirmā sāk kustēties sekundārā vērtne, iestatiet džemperi, kā parādīts attēlā:
Galvenās vērtnes motors M2 Primārais vārtu vērtne, motors M1
Vārtu vērtnes kustības noteikšana
Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas laiku), vadības bloks pašam jānosaka vārtu vērtņu atvēršanās trajektorijas garums. Šīs darbības laikā piedziņas pārvieto vārtus no vienas gala atdures līdz otrai, un vadības bloks nosaka vārtu atvēršanas intervāla ilgumu.
Piezīme: Ja vārtu vērtņu kustības noteikšanas posms jau ir veikts, pirms atkārtotas noteikšanas ir nepieciešams dzēst vadības bloka atmiņu.
Pirms vārtu vērtņu kustības noteikšanas pārbaudiet, vai ierīces, kas pieslēgtas ieejām STOP, FOTO un FOTO1 darbojas pareizi un ir pieslēgtas atbilstoši. Ja noteikšanas laikā kāda no tām tiek aktivizēta, process jāatkārto. Ideālā gadījumā vārtu vērtnēm jāatrodas aptuveni pusvirus. Lai to panāktu, atbloķējiet piedziņas, manuāli pārvietojiet vērtnes pusvirus pozīcijā un atkal nobloķējiet. Pēc motora bloķēšanas vienmēr nedaudz pabīdiet vērtni ar roku, lai motors nofiksētos. Taču principā nav svarīgi, kādā pozīcijā vērtnes atrodas pirms noteikšanas.
Vadības bloka pirmā palaišana (vai noteikšana pēc atiestatīšanas)
- Iestatiet/pārbaudiet piedziņas modeļa izvēles slēdžus atbilstoši vadības bloka rokasgrāmatas 2.6. tabulai.
Piezīme: t. i., motors WG2024: 1 uz augšu, 2 uz leju, 3 uz augšu, 4 uz augšu; WG3524: 1 uz leju, 2 uz leju, 3 uz augšu, 4 uz augšu; TOO3024: 1 uz augšu, 2 uz leju, 3 uz leju, 4 uz augšu; TOO4524: 1 uz leju, 2 uz leju, 3 uz leju, 4 uz augšu; nenorādīts modelis: 1 uz leju, 2 uz augšu, 3 uz augšu, 4 uz augšu - Manuāli atbloķējiet vārtu vērtnes un novietojiet tās starppozīcijā (atvērtas aptuveni 45°), pēc tam atkal nobloķējiet piedziņas un nedaudz pavelciet vērtnes, lai motori nofiksētos.
- Vienlaikus nospiediet vadības bloka otro (STOP/SET) un trešo (CLOSE) pogu. Kad vērtnes sāk kustēties, atlaidiet pogas.
- Vērtnes veiks šādu darbību secību (vērtņu kustības noteikšanu jebkurā brīdī var pārtraukt, nospiežot pogu STOP):
- Abas vērtnes nedaudz atvērsies.
Piezīme: ja vērtnes kustētos pretējā virzienā, proti, nedaudz aizvērtos, darbība jāpārtrauc, nospiežot pogu STOP, jāatvieno vadības bloks no barošanas un abiem motoriem jāsamaina polaritāte. Ja viena vērtne sāktu atvērties, bet otra — aizvērties, polaritāte jāmaina tikai tam motoram, kas sācis vērtni aizvērt. Polaritāti maina, attiecīgā motora trīskontaktu spaiļu blokā samainot vietām vadus pie + (plus) un - (mīnus) spailēm. - Apakšējā vērtne pilnībā aizvērsies.
Piezīme: ja sāktu kustēties nepareizā vērtne (t. i., augšējā), darbība jāpārtrauc, nospiežot pogu STOP, jāatvieno vadības bloks no barošanas un jāsamaina vietām visi M1 un M2 motora spaiļu bloku vadi. - Augšējā vērtne pilnībā aizvērsies.
- Augšējā vērtne sāks atvērties, un pēc brīža tai sekos apakšējā vērtne.
Piezīme: aizkaves laiku var mainīt programmēšanas režīmā, skatiet 5.2.2. nodaļu “Vērtnes aizkave” (L6 diode). - Abas vērtnes pilnībā atvērsies.
- Apakšējā vērtne sāks aizvērties, un pēc brīža tai sekos augšējā vērtne.
- Vērtnes pilnībā aizvērsies, un vadības bloks saglabās to gala pozīcijas atmiņā.
- Gatavs.
Visiem iepriekš minētajiem posmiem jānotiek secīgi bez jūsu iejaukšanās. Ja kāds posms nenorit pareizi, apturiet to, nospiežot pogu P1, un, ja nepieciešams, pielāgojiet iestatījumus un atkārtojiet procesu.

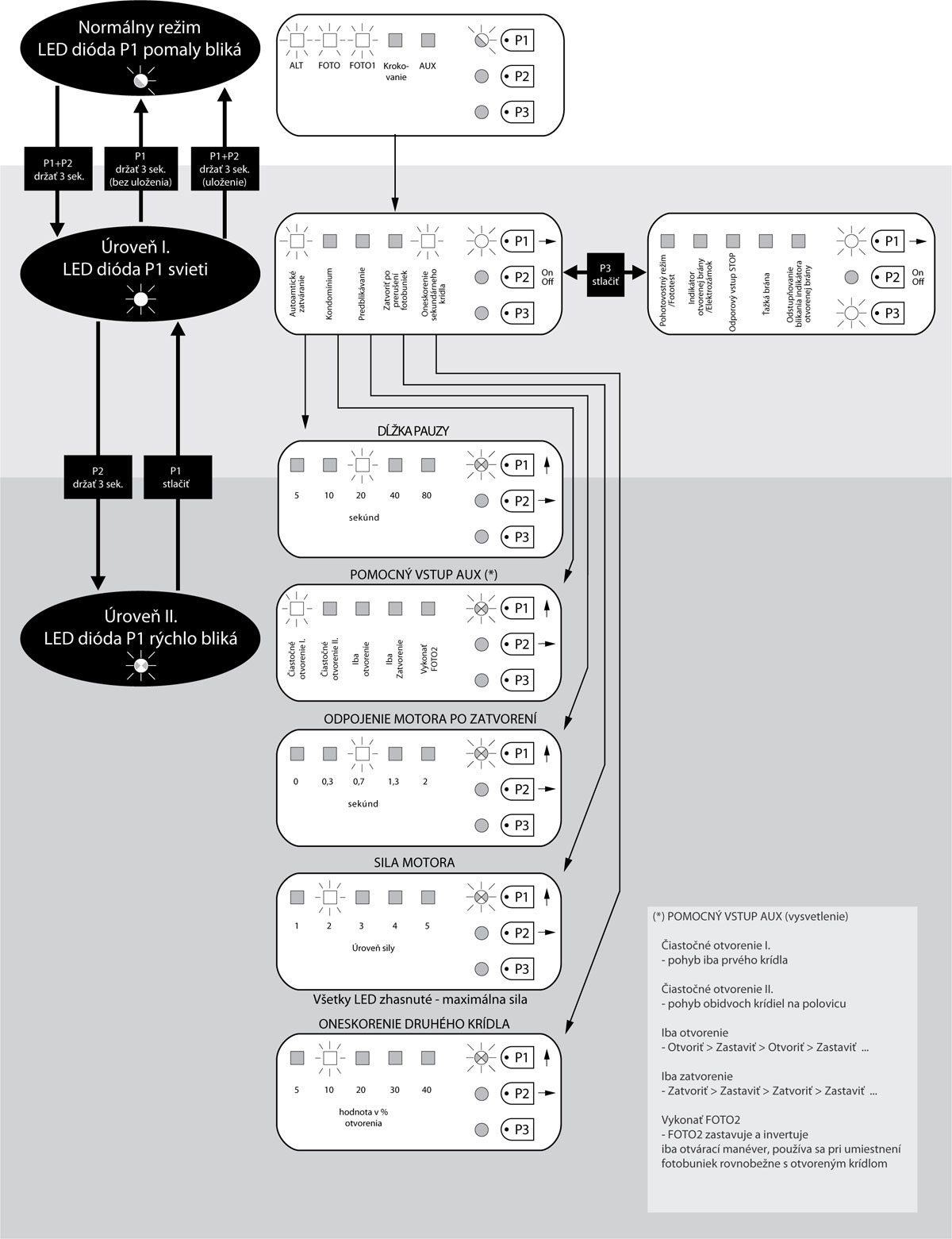

Piedziņas vadības bloka programmēšana
Vadības bloks MC424L ļauj ieprogrammēt vairākas funkcijas — gan funkciju ieslēgšanu/izslēgšanu, programmējot I līmeni,gan iestatīt iepriekš noteiktu parametru, programmējot II līmeni..
Programmēšana sākumā var šķist mazliet neveikla un nesaprotama, taču, izprotot divus pamatprincipus, izvēlnē ar nelielu iztēli varēsiet ātri orientēties.
Būtībā jāizprot, ka programmēšana notiek, izmantojot trīs pogas (P1, P2 un P3) un tām atbilstošās LED diodes (P1, P2 un P3), kā arī indikācijas LED diodes L1, L2, L3, L4 un L5.
Atsevišķo pogu funkcijas un diožu signāli ir atkarīgi no programmēšanas līmeņa, kurā atrodaties.

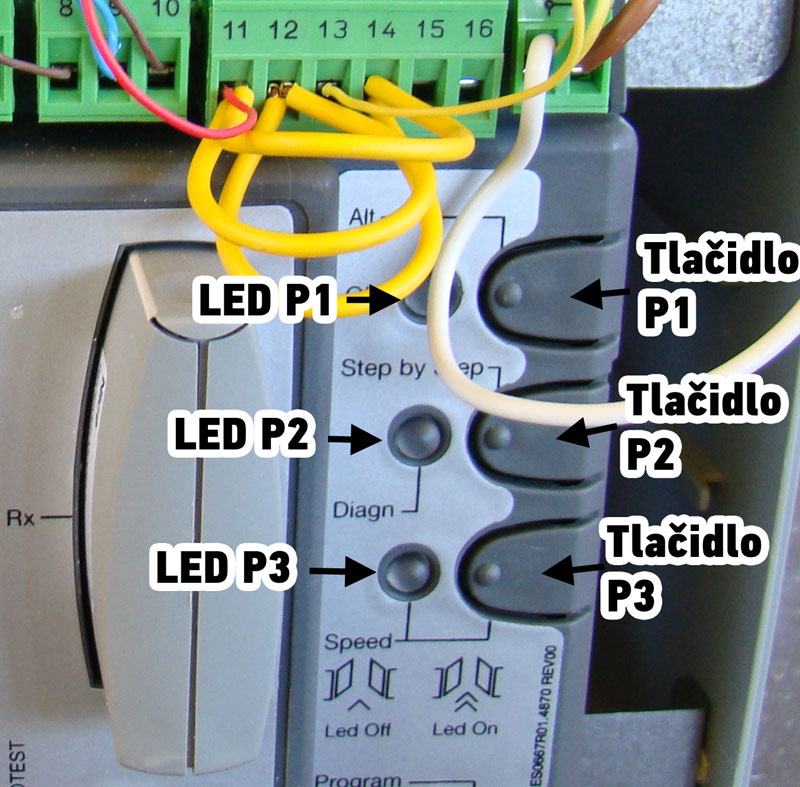

Vadības bloks MCA2 ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga |
|---|---|
| P1 | |
| P2 | |
| P3 |
Vadības blokā iespējams ieprogrammēt 1 tiešo funkciju un 10 ieslēdzamas/izslēdzamas funkcijas un 5 regulējamas funkcijas (turklāt papildu AUX ieejai ir vēl 5 ieslēdzamas/izslēdzamas funkcijas):
Tiešā funkcija
Tiešā funkcija ir viena, proti, iestatīt vārtu kustības ātrumu, ko parastajā darbības režīmā (t. i., ne programmēšanas režīmā) pārslēdz, nospiežot pogu P3:
| Funkcija | Ieslēgta (P3 diode deg) | Izslēgta (P3 diode nedeg) |
|---|---|---|
| Kustības ātrums | liels ātrums (noklusējuma iestatījums) | mazs ātrums |
Ieslēdzamās funkcijas
Ir 10 ieslēdzamas funkcijas, un tās iestata I līmeņa programmēšanas režīmā. (noklusējuma vērtības ir izceltas treknrakstā):
| Funkcija | Ieslēgta (diode deg) | Izslēgta (diode nedeg) |
|---|---|---|
| Automātiska aizvēršana | Pēc iestatītā pauzes ilguma vārti sāk automātiski aizvērties. | Vārti kustas tikai pēc komandas saņemšanas ar tālvadības pulti, ar atslēgas slēdzi, ar pogu u. tml. |
| Kondomīnija režīms | Šī funkcija noder, ja piedziņu vada vairāki lietotāji, kuru komandas var konfliktēt, proti, viens sāk vārtus atvērt, bet otrs vēlas tos atvērt arī; tā kā vārti jau atveras, tie sāk aizvērties utt. Tādējādi pēc pirmās atvēršanas komandas visas pārējās komandas tiek ignorētas līdz vārtu atvēršanai. | Vārtus vada soli pa solim: Atvērt > Apturēt > Aizvērt > Apturēt > Atvērt |
| Iepriekšēja mirgošana | Bākuguns mirgo 3 sekundes, un tikai pēc tam sākas vārtu kustība. | Kustība sākas uzreiz, vienlaikus sāk mirgot arī bākuguns. |
| Aizvēršana pēc fotocauruļu pārtraukšanas | Šī funkcija ir noderīga tikai tad, ja ir iestatīta automātiska aizvēršana.. Pēc tam, kad transportlīdzeklis šķērso fotocaurules (t. i., fotocauruļu stars tiek pārtraukts un pēc tam atjaunots), vārti sāk aizvērties jau pēc 4 sekundēm, piemēram, kad transportlīdzeklis izbrauc. | Vārti sāk aizvērties tikai pēc iestatītā pauzes ilguma automātiskās aizvēršanas. |
| Sekundārā spārna aizkave | Iestata, vai sekundārais spārns sāk kustēties ar aizkavi. Tas ir noderīgi, ja kustības laikā viens spārns varētu berzties gar otru. Tāpat arī, izmantojot elektrisko slēdzeni. Aizkavi var iestatīt procentos II līmeņa programmēšanā. | Abi spārni sāk kustēties vienlaikus. |
| Gaidstāves režīms/fototests |
Aktivizē izeju pie spailes Nr. 8: Ieslēgts gaidstāves režīms, vai ieslēgts fototests. Vienlaikus var būt aktīva tikai viena funkcija; izmantojamo funkciju iestata, izvēloties atbilstošo pieslēguma shēmu. |
Deaktivizē izeju pie spailes Nr. 8: Gaidstāves režīms izslēgts un fototests izslēgts. |
| Atvērtu vārtu indikators/elektriskā slēdzene | Izeja pie spailēm 6–7 darbosies elektriskajām elektriskajām slēdzenēm, tas nozīmē, ka vārtu atvēršanas pirmās trīs sekundes šī slēdzene būs atbloķēta. | Izeja pie spailēm 6–7 darbosies kā atvērtu vārtu indikators. Var iestatīt mirgošanas režīmu; skatiet I līmeņa programmēšanu. Atvērtu vārtu indikatora mirgošanas pakāpeniskums |
| Rezistīvā STOP ieeja | Savienojums starp kopējo ieeju un STOP ieeju tiks iestatīts uz pastāvīgu pretestību 8,2k? (+25% -25%), piemēram, drošības spiediena līstēm. Sīkāku informāciju skatiet STOP ieeja. | Pie STOP ieejas var pieslēgt normāli aizvērtas (NC) ierīces, kas, atveroties ķēdei, nekavējoties aptur vārtu kustību. |
| Smagi vārti | Piedziņas vadīs vārtus kā smagus, proti, vadības bloks attiecīgi pielāgos kustības paātrinājumu un palēninājumu. | Vadības bloks vārtus vadīs kā vieglus. |
| Atvērtu vārtu indikatora mirgošanas pakāpeniskums | Spuldze, kas pievienota pie S.C.A. ieejas vārtu atvēršanas laikā mirgo neregulāri — jo tuvāk vārti ir pilnīgai atvēršanai, jo ātrāk tā mirgo; jo tuvāk pilnīgai aizvēršanai, jo lēnāk tā mirgo. | Spuldze, kas pievienota pie S.C.A. ieejas vārtu atvēršanas laikā mirgo lēni, bet aizvēršanas laikā — ātri. Kad vārti ir atvērti, spuldze deg; kad vārti ir aizvērti, tā nedeg. |

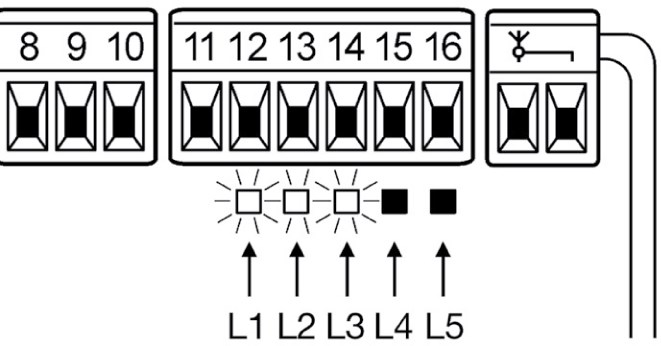

Regulējamās funkcijas
Ir 5 regulējamās funkcijas (rūpnīcas iestatījumi ir izcelti treknrakstā):
| L1 deg | L2 deg | L3 deg | L4 deg | L5 deg | neviena nedeg |
|---|---|---|---|---|---|
| Pauzes ilgums — Iestata, pēc cik ilga laika vārtiem pēc atvēršanas jāaizveras. Noder tikai tad, ja ir aktivizēta automātiskā aizvēršana. | |||||
| 5 sekundes | 10 sekundes | 20 sekundes | 40 sekundes | 80 sekundes | – |
| Papildu AUX ieeja — Ieslēdz vai izslēdz vēl 5 funkcijas. | |||||
| Daļēja atvēršana I — atver tikai visu primāro spārnu | Daļēja atvēršana II — atver abus spārnus līdz pusei | Tikai atvēršana — komandas izpilda secībā Atvērt > Apturēt > Atvērt | Tikai aizvēršana — komandas izpilda secībā Aizvērt > Apturēt > Aizvērt | FOTO2 fotšūnas — aktivizē FOTO2 fotšūnu | AUX ieeja (spailes Nr. 16) netiek izmantota |
| Motora atslēgšana pēc aizvēršanas — Pēc aizvēršanas gala atdures sasniegšanas motors vēl nedaudz spiež, lai vārtus pilnībā aizvērtu. Šī funkcija iestata atpakaļgaitas ilgumu, lai motors nespiež spārnus arī tad, kad tie ir aizvērti. | |||||
| bez atslēgšanas | 0,3 sekundes | 0,7 sekundes | 1,3 sekundes | 2 sekundes | – |
| Motora spēks — Motori ir jutīgi pret berzi, vēju un elektrotīkla sprieguma svārstībām. Tāpēc, ja šo faktoru ietekme ir pastiprināta, tie var konstatēt šķērsli pat tad, ja tāda nav. Palielinot spēku, šo risku var novērst. | |||||
| Mazs spēks | Mazāks spēks | Vidējs spēks | Lielāks spēks | Liels spēks | Vislielākais spēks |
| Otrā spārna aizkave — Iestata procentuālo sekundārā spārna aizkavi. Procentus aprēķina no standarta ceļa, ko veic spārns. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
I līmeņa programmēšana.
Vadības blokam jābūt parastajā režīmā; to var pārbaudīt, pārliecinoties, ka LED diode P1 lēni mirgo un P3 LED indikators nedeg.
I līmeņa programmēšanā var nokļūt nospiežot un turot P1+P2 pogas 3 sekundes, līdz iemirgojas visi LED indikatori. P1+P2 pogas uz 3 sekundes, līdz iemirgojas visi LED indikatori. LED indikators P1 pārstāj mirgot un sāk degt. Lieliski, jūs atrodaties I līmeņa programmēšanā. ekrānā "I". Lai nokļūtu "II ekrānā", nospiediet P3 pogu un tāpat atgriezieties atpakaļ uz "I ekrānu". To, kurā "ekrānā" atrodaties, var noteikt pēc LED indikatora P3, skatiet tabulu.
| I ekrāns | ||||
|---|---|---|---|---|
| P1 LED deg, P3 LED nedeg | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automātiska aizvēršana | Koplietošanas režīms | Iepriekšēja mirgošana | Aizvērt pēc fotoreleju pārtraukuma | Sekundārā spārna aizture |
| II ekrāns | ||||
| P1 LED deg, arī P3 LED deg | ||||
| L1 | L2 | L3 | L4 | L5 |
| Gaidstāves režīms/fototests | Atvērtu vārtu indikators/elektroslēdzene | STOP pretestības ieeja | Smagi vārti | Atvērtu vārtu indikatora mirgošanas intervāls |
Nospiežot P1 pogu LED indikatoros pārvietosieties pa labi. Kad sasniegsiet piekto indikatoru L5, atkal sāksiet no pirmā indikatora L1, proti, izvēle darbojas cikliski. Pašlaik iedegtais indikators mirgos. Ja mirgošana ir īsa, funkcija nav aktīva, ja mirgošana ir ilgāka , funkcija ir aktīva. Starp īsu un ilgāku mirgošanu pārslēdzieties vienreiz nospiežot P2 pogu.
Kad visas vērtības būs iestatītas uz vēlamo mirgošanas režīmu (un līdz ar to funkcija būs aktivizēta vai deaktivizēta), nospiežot un turot P1+P2 pogas uz 3 sekundes, programmēšana tiks saglabāta un jūs atgriezīsieties normālajā režīmā.
Ja esat apmierināti ar visu un nevēlaties neko mainīt vai atgriežaties no II līmeņa programmēšanas, vai vienkārši vēlaties beigt programmēšanu nesaglabājot izmaiņas, vienkārši nospiediet un turiet P1 pogu uz 3 sekundes.
Tālāk varat atvērt II līmeņa programmēšanu. nospiežot un turot P2 pogu uz 3 sekundes. Taču vispirms jāizvēlas funkcija, kuras parametru vēlaties mainīt.
II līmeņa programmēšana.
Priekšnoteikums ir, ka vadības bloks atrodas I līmeņa programmēšanā ekrānā "I", ko var pārbaudīt, pārliecinoties, ka LED indikators P1 deg un LED indikators P3 nedeg.
Izvēlieties funkciju, kuru vēlaties mainīt:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pauzes ilgums | Palīgieeja AUX | Motora izslēgšana pēc aizvēršanas | Motora jauda | Otrā spārna aizture |
Pārejiet uz vajadzīgo indikatoru vairākkārt vienreiz nospiežot P1 pogu, līdzīgi kā I līmeņa programmēšanā. Lai II līmeņa programmēšanā pēc tam var nokļūt nospiežot un turot pogu P2 uz 3 sekundes. LED diode P1 pārstāj degt un sāk ātri mirgot. Lieliski, jūs esat II līmeņa programmēšanā.
Atkārtoti nospiežot vienu reizi pogu P2 jūs izvēlaties iestatāmā parametra vērtību, un pēc tam nospiediet vienu reizi pogu P1 lai atgrieztos I līmeņa programmēšanā.
Lai saglabātu iestatījumus, vēl ir jānospiež un jātur nospiestas pogas P1+P2 uz 3 sekundes (I līmeņa programmēšanas režīmā.).
Lai izietu, nesaglabājot izmaiņas, nospiediet un turiet nospiestu 3 sekundes tikai pogu P1.
Tas nemaz nav tik sarežģīti, vai ne? Galvenais ir saprast, ka, lai gan joprojām redzat 5 diodes un 3 pogas, pēc diožu indikācijas P1 un P2 varat noteikt, kurā režīmā pašlaik atrodaties. Varbūt palīdzēs iespējamo stāvokļu tabula:
| LED P1 | ||||
|---|---|---|---|---|
| Deg | Mirgo | Ātri mirgo | ||
| LED P3 |
Nedeg | I līmeņa programmēšana. "I ekrāns" |
Normālais režīms |
II līmeņa programmēšana. |
| Deg |
I līmeņa programmēšana. |
- | - | |
Uzskatāmībai vēl visa programmēšanas shēma (noklikšķiniet, lai atvērtu pilnā izmērā):
Ja nezināt, kā rīkoties, droši sazinieties ar mūsu tehnisko atbalstu NICE piedziņām.
Papildu ārējo ierīču pievienošana piedziņai
|
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārējā barošana (piemēram, indikatora apgaismojums, atslēgas slēdzis, karšu lasītāji, u. c.), pievienojiet ierīci saskaņā ar blakus sniegto informāciju. Pieejamais spriegums ir no 30 Vdc -30% līdz +50% (izmantojot rezerves akumulatoru 24Vdc), maksimālā strāva — 200mA. |
||||||||||||
Vadības bloka īpašās funkcijas
NICE MC424LR10 vadības bloka atmiņas dzēšana (atiestatīšana)
Piezīme. Šī procedūra dzēš tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliek.
- Vienlaikus nospiediet un turiet pirmo (OPEN) un otro (CLOSE) pogu
- Kad sāk mirgot visas LED diodes L1..L8 (pēc aptuveni 3-4 sekundēm), atlaidiet pogas
- Uzgaidiet 5 sekundes; vadības blokā tiks atjaunoti rūpnīcas iestatījumi.
Lai pārbaudītu, vai atmiņa ir pareizi izdzēsta, atvienojiet vadības bloku no elektrotīkla (vai izņemiet barošanas drošinātāju F1) un uzgaidiet, līdz nodziest visas LED diodes. Pēc atkārtotas pievienošanas elektrotīklam vajadzētu ja atmiņa ir pilnībā izdzēsta, visām LED diodēm mirgot aptuveni sešas sekundes. Ja LED diodes mirgoja tikai trīs sekundes, visticamāk, atmiņas dzēšana nav izdevusies un procedūra jāatkārto.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai ir radusies kāda cita problēma, droši sazinieties ar mūsu tehnisko atbalstu NICE piedziņām.
Atkarībā no problēmas veida
Montāžas laikā (vai piedziņas darbības traucējumu gadījumā) varat saskarties ar kādu no tālāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Nedeg neviena LED diode |
Pārbaudiet, vai vadības blokam tiek pievadīta barošana. To var noteikt, izmērot spriegumu pie ieejām 9-10 uz spaiļu bloka; tam jābūt aptuveni 30Vdc vai 24Vdc, ja barošana tiek nodrošināta no akumulatora. Pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
LED diode P1 mirgo regulāri, taču LED diožu L1 līdz L5 stāvoklis neatbilst pievienotajām ierīcēm |
Uz brīdi atvienojiet vadības bloku no elektrotīkla (vai izņemiet barošanas drošinātāju F1) un uzgaidiet, līdz nodziest visas LED diodes; iespējams, esat iestrēdzis programmēšanas režīmā. Pēc tam pārbaudiet visus ierīču savienojumus pie ieejām 11 līdz 16. Droši atvienojiet tās visas un pēc tam pievienojiet pa vienai, izmantojot izslēgšanas metodi. |
|
LED P1 iemirgojas ik pēc 4 sekundēm |
Vadības bloks ir gaidstāves režīmā |
|
Vārtu vērtnes kustības apguves posms nesākas |
Vārtu vērtnes kustības apguves posms sākas tikai tad, ja tas vēl nav veikts vai ja nav izdzēsta atmiņa. Ja vārtu kustība ir apgūta nepareizivispirms jums būs jāizdzēš atmiņa. |
|
Fāze spārna kustības izvērtēšana vēl nekad nav veikta, un tomēr tā negrib sākties vai darbojas neparasti |
Vispirms noskaidrojiet, vai visas pievienotās ierīces un drošības ierīces darbojas pareizi. Pārliecinieties, vai spārna kustības izvērtēšanas laikā netiek aktivizēta kāda ierīce. Pirms pašas izvērtēšanas kontaktu LED indikatoriem jādeg pareizi un LED indikatoram P1 jāmirgo reizi sekundē. |
|
Fāze spārna kustības izvērtēšana ir veikta pareizi, bet manevrs nesākas |
Pārbaudiet, vai drošības ierīču LED indikatori FOTO, FOTO1 un attiecīgi FOTO2 (ja ir pievienoti), kā arī ierīču LED indikatori Pakāpju režīma un AUX palīgieejas ir ieslēgti kustības komandas laikā. Ja ir aktivizēta funkcija FOTOTEST, bet fotoelementi nedarbojas pareizi, diagnostikas LED indikators iemirgosies 4 reizes. |
|
Vārti kustas, bet kustības laikā apstājas un sāk kustēties pretējā virzienā |
I. Tiek aktivizēti fotoelementi. Iespējami vairāki varianti:
Pārbaudiet fotoelementu pieslēgumu un attiecīgos LED indikatorus. II. Otra iespēja ir tāda, ka vārti piedziņai ir pārāk smagi vai arī tos bloķē spēcīgs vējš. Šādā gadījumā piedziņa konstatē palielinātu strāvas patēriņu un situāciju novērtē kā šķērsli (vārtu kustību var apturēt arī ar roku). Diagnostikas LED indikators iemirgosies vienu reizi, ja šķērsli konstatējis M1 motors, un divas reizes, ja šķērsli konstatējis M2 motors. Ir divi risinājumi: 1. Aktivizējiet iestatījumu smagiem vārtiem: Pirmais līmenis (iedegts P1 LED indikators): otrā daļa (iedegts P3 LED indikators)
Aktivizēt L4 LED indikatoru Smagi vārti
Otrais līmenis
Parametrā Ampērmetriskā jutība (motora spēks) iestatiet uz Visi LED indikatori nodzisuši: 6. līmenis (maks. ampērmetriskā jutība)
|
Diagnostika, izmantojot P2 LED indikatoru
Tiek gatavots.
Rezerves akumulatora uzstādīšana NICE MC424L vadības blokā
NICE PS124 rezerves akumulators nav iekļauts standarta komplektācijā piedziņas, taču to var pasūtīt papildus. To izmanto elektroapgādes pārtraukuma gadījumā, kad vārtu piedziņa tiek darbināta no akumulatora. Akumulators tiek pastāvīgi uzlādēts no elektrotīkla.
| 1. Atveriet vadības bloka stiprinājuma fiksatoru 2. Paceliet vadības bloka turētāju |
3. Atlieciet vadības bloku 4. Iebīdiet akumulatoru zem vadības bloka 5. Aizveriet vadības bloka stiprinājuma fiksatoru |
6. Izņemiet plastmasas savienotāja vāciņu |
|---|---|---|
 |
 |
 |
NICE Moonclever MC424L vadības bloka tehniskie parametri
| Modelis | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modeļa apraksts | Elektronisks vadības bloks veramo vārtu automātiskai darbībai. Komplektācijā iekļauts NICE MCA2 vadības bloka, bet bez radio uztvērēja. | ||||||||||||||||
| Barošana | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Jaudas patēriņš |
170W | ||||||||||||||||
| Rezerves barošanas avots | iespējams iegādāties un uzstādīt NICE PS124 rezerves akumulatoru | ||||||||||||||||
| Signāllampas izeja | vienai signāllampai 24Vdc ar spuldzi, maks. 25W (piemēram, NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Izejas indikators (S.C.A.) | - vienai 24Vdc spuldzei, maks. 5W (izejas spriegums +50% -30%); var vadīt mazu releju - vai vienai 12Vac spuldzei, maks. 25W elektroslēdzenei |
||||||||||||||||
| FOTOTEST izeja | 24Vdc, maks. 100mA | ||||||||||||||||
| Piederumu izeja | 24Vdc max 200mA | ||||||||||||||||
| STOP ieeja | normāli aizvērtiem kontaktiem un ierīcēm ar konstantu pretestību 8,2K? | ||||||||||||||||
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. | ||||||||||||||||
| Antenas ieeja | 50? koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||||||||
| Darbības laiks | automātiska noteikšana | ||||||||||||||||
| Pauzes ilgums | programmējams: 5, 10, 20, 40, 80 sekundes | ||||||||||||||||
| Motora atslēgšana pēc aizvēršanas | programmējams: 0; 0,3; 0,7; 1,3; 2 sekundes | ||||||||||||||||
| Vārtu vērtnes aizkave atvēršanas laikā | programmējams: 5, 10, 20, 30, 40% no darbības laika | ||||||||||||||||
| Vārtu vērtnes aizkave aizvēršanas laikā | automātiska noteikšana | ||||||||||||||||
| Motora M1 izeja | Wingo motoriem WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motora M2 izeja | Wingo motoriem WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksimālais kabeļu garums |
|
||||||||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||||||||
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||||||||
| Aizsardzības klase | IP54 | ||||||||||||||||
| Izmēri | 232×310×122 (plat.×gar.×aug.) | ||||||||||||||||
| Svars | 4,1kg |
Uzmanību! Pieejama alternatīva — jauns vadības bloks MCA2R30
Jaunais vadības bloks MCA2R30 aizstāj bloku MCA2R10, kura priekšgājējs bija bloks MCA2. Vadības bloks NICE MC424LR30 ir aprīkots ar vadības bloku NICE MCA2R30 ar iebūvētu radio uztvērēju. Savietojams ar Nice motoriem: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 un XME2024.
Izmaiņas vadības blokā NICE MCA2R30 salīdzinājumā ar MCA2R10
- Jauna izeju secība; pašas izejas nav mainītas.
- Jauns savienotājs rezerves akumulatora pievienošanai, izmantojot jaunu kabeli CABLA11. Tagad pieejams arī jauns rezerves barošanas avots PSS124.
- Uzlabota diagnostika.
- Mazāks enerģijas patēriņš gaidstāves režīmā.
BRĪDINĀJUMS
Visas programmēšanas procedūras ir tādas pašas kā vecākajam vadības blokam MCA2R10.
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
