NICE Toona Toona 4016P – atsevišķa piedziņa veramajiem vārtiem, vārtu vērtnei līdz 3 m/800 kg, lielākai slodzei
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
350,52 € ar PVN
| Svars |
|---|
| 10 kg |
Produkta apraksts NICE Toona Toona 4016P – atsevišķa piedziņa veramajiem vārtiem, vārtu vērtnei līdz 3 m/800 kg, lielākai slodzei
NICE Toona TO4016P ir atsevišķs elektromehānisks motors vienai vārtu vērtnei. Motors darbojas ar spriegumu 230 V AC no atbilstoša vadības bloka. Motora spriegums nav vadības bloka tīkla barošanas spriegums.
Vienas vārtu vērtnes svaru un garumu izvērtējiet kopā pēc NICE grafika; modeļa aprakstā norādītās abas galējās vērtības ne vienmēr ir sasniedzamas vienlaikus.
Pastiprinātajam variantam ir savs pieļaujamā vērtnes svara un garuma grafiks. Izvēloties motoru, izmantojiet tieši šī modeļa grafiku.
Ja motors ir iekļauts komplektā ar MC800/MCA5R30, izmantojiet šīs vadības plates instrukciju. Ja komplektā ir cita vai vecāka vadības plate, pārbaudiet tās precīzu modeli.
| Ātrā navigācija | |
|---|---|
| Piederumi | Ierobežojumi |
| Kalpošanas laiks | Montāža |
| Pieslēgšana | Atbloķēšana |
| Parametri | Apkope |
| Piederumi – spailes un polaritāte | PDF rokasgrāmata |
- Neatgriezenisks
- 230 V
- Lēns
- Ar mehānisko atduri un mikroslēdzi; gala pozīcijas pārbaudiet atbilstoši konkrētajam motora izpildījumam
- Lielākai slodzei – 3200 N
Pielietojuma diapazons
NICE grafikā norādītas galējās vērtības vienai vērtnei: 800 kg un 3 m. Pieļaujamo šo vērtību kombināciju nosakiet pēc līknes; maksimālās vērtības nevar automātiski izmantot vienlaikus.
Kalpošanas laiks un slodze
TO4016P modeļa aptuvenais kalpošanas laiks ir 50 000 līdz 150 000 darbības ciklu. Tas ir atkarīgs no vērtnes svara un garuma, kustības pretestības, temperatūras, vēja un apkopes. Precīzu ciklu skaitu konkrētiem vārtiem no šī diapazona noteikt nevar.
Vadības bloka izvēle
NICE MC800/MCA5R30 ir pašreizējais vadības bloks, kas aizstāj vecākos A60, A400, A6 un A6F modeļus. Vienam motoram joprojām tiek piedāvāts arī MC200. Ja uzstādīts vecāks vadības bloks, izmantojiet tieši attiecīgās vadības plates instrukciju.
Pašlaik piedāvājumā
- NICE MC800 – vienam vai diviem 230 V motoriem.
- NICE MC200 – vienam 230 V motoram.
Vecāki saderīgi vadības bloki – vairs netiek ražoti
I. Aizmugurējā stiprinājuma kronšteina montāža
Stabs un kronšteinu stiprināšana: Parastai montāžai iesakām stingru stabu ar šķērsgriezumu 120 × 120 mm. Šķērsgriezums 100 × 100 mm ir aptuvenais minimums, ko var izmantot tikai tad, ja pietiekama ir staba un tā pamata izturība un eņģes novietojums.
Ja šķērsgriezums vai eņģes nobīde atšķiras, pielāgojiet aizmugurējo kronšteinu vai izmantojiet pagarināto PLA6 kronšteinu. Izmēriem A un B jāatbilst izmērītajam C un atvēršanas leņķim; to nozīme parādīta montāžas grafikā. Atvēršanai uz āru nepieciešams pagarināts aizmugurējais kronšteins; tā garumu nosakiet pēc montāžas ģeometrijas un pārliecinieties, ka vērtne kustas brīvi.
Atvēršanas uz iekšpusi shēma
Atvēršanas uz āru shēma
Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot grafiku, kurā var nolasīt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa kustētos vienmērīgi un lineāri.

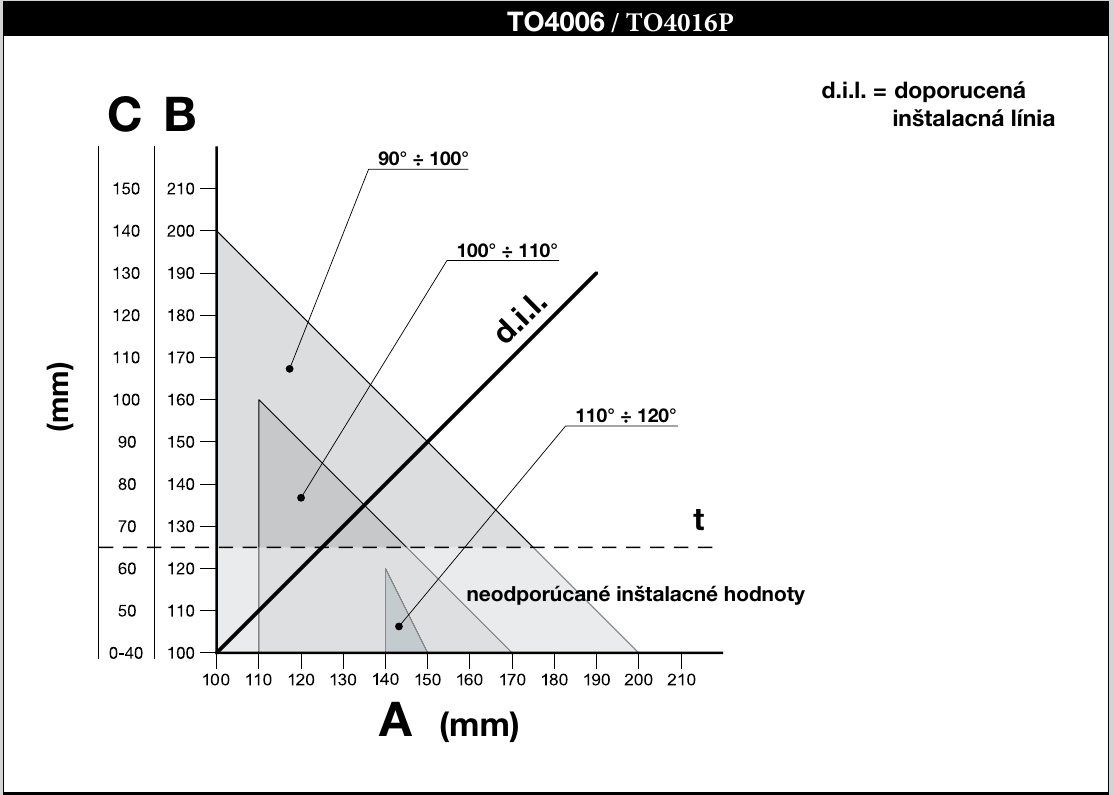

NICE Toona TO4006 / TO4016P montāžas grafiks
Vērtību nolasīšanas piemērs no grafika
Aprēķina gaita:
- Izmēriet attālumu C no shēmas
- Montāžas grafikā atrodiet izmērīto C vērtību un novelciet no tās horizontālu līniju. Blakus esošajā skalā nolasiet atbilstošo B izmēru.
- Krustpunkts ar d.i.l. līniju (NICE grafikā ieteiktā montāžas līnija) nosaka maksimālo atvēršanas leņķi; no tā vertikāli nolasiet izmēru A.
- Neizmantojiet B izmēru zem pārtrauktās līnijas t; NICE neiesaka šo grafika apgabalu.
- Ja atvēršanas leņķis nav piemērots, pielāgojiet A un, ja nepieciešams, arī B, lai tie būtu aptuveni vienādi. Pēc tam vēlreiz pārbaudiet visu vērtnes kustības gājienu.
Pirms kronšteina nostiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un piemetināt pie montāžas plāksnes.
1. Nogrieziet kronšteinu vajadzīgajā garumā
2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes
Komplektā iekļautā aizmugurējā kronšteina garums ir 150 mm. Pirms saīsināšanas un piemetināšanas pārbaudiet, vai ar to varēs nodrošināt A un B izmērus jūsu stabam; ja nepieciešams, izmantojiet pagarināto kronšteinu.
Pirms aizmugurējā kronšteina nostiprināšanas pārbaudiet, vai priekšējais kronšteins būs piestiprināms pie vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.
Saskaņā ar NICE rasējumu kronšteinu augstuma starpība ir F = 34 mm. Pirms piemetināšanas pārbaudiet izmēru arī piegādātajiem kronšteiniem.
Ja viss atbilst prasībām, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
II. Priekšējā stiprinājuma kronšteina montāža
Uzstādiet priekšējo kronšteinu atbilstoši A, D un E izmēriem. TO4016P montāžas tabulā norādīts D = 695 mm; atbilstošo E vērtību izvēlieties atkarībā no izmērītā A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
Komplektā ir metināmais kronšteins; ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvo skrūvējamo kronšteinu NICE PLA8.
- Aprēķiniet pēc tabulas vērtību E
- Aprēķiniet augstumu pēc attēla kronšteinu augstuma (skatīt attēlu)
- Piestipriniet kronšteinu pie vērtnes (ja kronšteinu metināt, pagaidām iesakām to tikai īslaicīgi piemetināt)
III. Vārtu piedziņas montāža pie aizmugurējā kronšteina
- Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
- Pilnībā pievelciet uzgriezni un pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties
IV. Vārtu piedziņas montāža pie priekšējā kronšteina
- Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
- Pilnībā pievelciet tapu
V. Gala pozīcijas un mikroslēdzis
230 V motoram ir mehānisks atduras mehānisms ar mikroslēdzi, kas, saskaroties ar tapu, pārtrauc motora barošanu. Montētājam, atvienojot barošanu, jāpārbauda piegādātās piedziņas atdures mehānismu faktiskā komplektācija, jāiestata gala pozīcijas un pirms ekspluatācijas jāpārbauda kustība un drošības elementi atbilstoši izmantotā vadības bloka instrukcijai.
Motora kabeļi un pieslēgšana
Pirms pieslēgšanas atvienojiet elektrības padevi. 230 V AC ir motora spriegums; vadības bloka barošana un piederumu izejas jāizvērtē atsevišķi. Uz motora ir marķētas spailes AP / COM / CH un aizsargzemējums. Pieslēgšanu, kustības virzienu un mikroslēdžu pārbaudi veiciet saskaņā ar NICE oriģinālo attēlu un izmantotā vadības bloka instrukciju. Atverot vārtus uz āru, saskaņā ar NICE norādījumiem samainiet vietām virziena vadus; aizsargvads paliek savā vietā.
Pēc pieslēgšanas pārbaudiet kustības virzienu, apstāšanās pozīcijas un drošības elementus atbilstoši konkrētā vadības bloka rokasgrāmatai. Elektrisko pieslēgšanu un pārbaudes drīkst veikt tikai kvalificēta persona.
Piederumu pieslēgšana MC800 ar MCA5R30 plati
Tālāk aprakstītā pieslēgšana attiecas uz MC800/MCA5R30 komplektos ar šo vadības bloku. Piederumu spailes atrodas vadības blokā, nevis pašā motorā. Ja izmantojat citu vadības bloku, lietojiet tā shēmu. Pirms darbu sākšanas atvienojiet elektrotīkla barošanu.
| Piederumi | Spailes, barošana un polaritāte |
|---|---|
Papildu barošana | MCA5R30 platē 3. spaile = 0 V (−) un 4. spaile = +24 V DC un ieeju kopējais punkts. Barojamiem piederumiem kopējā pieļaujamā strāva ir 200 mA; pārbaudiet katras ierīces strāvas patēriņu un pieļaujamo spriegumu. |
EPM releja fotoelementi | Ja Standby režīms ir izslēgts un fototests netiek izmantots, barojiet raidītāju TX un uztvērēju RX no 4. spailes (+24 V DC) un 3. spailes (−). Bezpotenciāla kontaktu C–NC uztvērēja pieslēdziet starp 4. spaili (kopējais punkts) un atbilstošo ieeju 8/PHOTO, 9/PHOTO1 vai 10/PHOTO2. Kontaktam nav +/−. AUX ieejām jābūt iestatītām releja fotoelementu režīmā; gala slēdžu režīmā tām ir cita funkcija. |
EPM, kad Standby ir ieslēgts | Saskaņā ar MCA5R30 shēmu barojiet gan TX, gan RX starp 4. spaili (+24 V DC) un 5. spaili (OutSTB, komutētā atgriezes ķēde). EPM fotoelementiem 1 = +, 2 = atgriezes ķēde. OutSTB ir 24 V, ne vairāk kā 4 W un Standby režīmā izslēdzas; neizmantojiet 5. spaili kā pastāvīgu mīnusu. RX C–NC kontaktu pievieno starp 4. spaili un attiecīgo PHOTO ieeju. |
EPM ar fototestu | Saskaņā ar fototesta shēmu pievienojiet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Uztvērējam ir pastāvīga barošana: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontakts paliek pievienots starp 4. spaili un attiecīgo PHOTO ieeju. Nepārslogojiet OutSTB un vienlaikus neizmantojiet to citas slodzes pieslēgšanai; pēc pieslēgšanas veiciet ierīču apguvi un pārbaudiet drošības funkciju. |
BlueBUS fotoelementi | Saderīgos EPMB pievienojiet ar diviem vadiem pie BlueBUS 6. un 7. spailes. + un − nav jāievēro polaritāte. Iestatiet adresi un pēc elementa pievienošanas vai noņemšanas palaidiet ierīču apguvi. |
STOP un vadības kontakti | Bezpotenciāla ieeja 12/STOP atkarībā no pievienotā elementa pieņem NO, NC vai 8,2 kΩ; stāvoklis tiek apgūts. 13/SbS, 14/OPEN un 15/CLOSE izmanto NO kontaktu pret 4. spaili (kopējā). Šādiem kontaktiem nav +/−; nepievadiet ieejām ārēju spriegumu. Tas attiecas arī uz atslēgas slēdža vai ārējā uztvērēja releju. |
ELAC bākuguns | NICE ELAC pievienojiet pie izejas FLASH kas paredzēta atsevišķi mirgojošai lampai: komutēts 120/250 V AC, ne vairāk kā 21 W. Tā ir tīkla sprieguma izeja; tai nav +/−. To nedrīkst sajaukt ar piederumu 24 V spailēm. |
Elektromehāniskā slēdzene | Spailes 1–2 / EL: 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav +/−; pārbaudiet slēdzenes parametrus. |
Radio uztvērējs | OXIBD ievieto savienotājā SM; neizmantojiet tam 3./4. barošanas spailes vai BlueBUS. Antenu pievieno atbilstoši uztvērēja, nevis motora spaiļu norādēm. |
Ja AUX ieejas 8–11 izmanto gala slēdžiem, to funkcija atšķiras no PHOTO ieeju funkcijas. Mainot fotoelementus vai to pieslēgumu, atkārtojiet attiecīgo apguves procedūru un pārbaudiet vārtu apstāšanos un reakciju. Detalizēta procedūra ir atrodama MC800 vadības bloka instrukcijā.
Releja fotoelementi Standby režīmā
Releja fotoelementi ar fototestu
Piederumi atbilstoši vadības blokam
Papildpiederumus izvēlieties atbilstoši vadības blokam konkrētajā komplektācijā. Pirms pasūtīšanas pārbaudiet tā spriegumu, ieejas, uztvērēju un pieslēguma veidu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks |
Piedziņas vadības elektronika. |
|
| Bākuguns | Signalizē par vārtu kustību. ELAC modelim ir iebūvēta antena; ja tā ir pareizi pievienota, tā var uzlabot tālvadības pults uztveršanu. |
Citu bākuguni izvēlieties atbilstoši faktiskā vadības bloka izejas spriegumam un pieļaujamajai slodzei. |
| Fotoelementi |
Fotoelementi palīdz konstatēt šķērsli; vārtu reakcija ir atkarīga no pieslēguma un vadības bloka iestatījumiem. Pie MC800 kontakta un BlueBUS fotoelementi tiek pievienoti atšķirīgām ieejām. Pāru skaitu un to izmantošanas veidu nosakiet pēc faktiskās plates. |
|
| Raidītājs | Vārtu tālvadībai. Tālvadības pults veidu un kodējumu izvēlieties atbilstoši uztvērējam, kas uzstādīts izmantotajā vadības blokā. |
|
| Uztvērējs |
Vārtu tālvadībai. Pirms izvēles pārbaudiet konkrētās vadības plates savienotāju un atbalstīto kodēšanas veidu. |
|
| Antena |
Labākam tālvadības pults darbības diapazonam. |
|
| Tastatūra | Vārtu atvēršana ar kodu bez tālvadības pults. BlueBUS modeļiem pārbaudiet, vai konkrētā centrāle tos atbalsta kā vadības ierīces. | |
| Atslēgas slēdzis | Vadība ar atslēgu, izmantojot piemērotu vadības ieeju vadības blokā; montāžas vietu izvēlieties atbilstoši kabeļu izvietojumam. | |
| Karšu lasītāji | Piekļuve ar karti vai piekariņu. ETPB nepieciešama centrāle ar BlueBUS, kas atbalsta vadības ierīces. |
|
| Elektroatslēgas | Elektroatslēga fiksē vārtu vērtni aizvērtā stāvoklī. Atslēgas piemērotību un vadību nosakiet atbilstoši vārtiem, spriegumam un izmantotās centrāles izejai. |
|
Piedziņas manuāla atbloķēšana
Atbloķējiet vai nobloķējiet piedziņu tikai tad, kad vērtne nekustas. Ja vārtiem ir elektroatslēga, vispirms to atslēdziet. Darbības traucējumu gadījumā atvienojiet barošanu.
- Pabīdiet aizsargvāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to pulksteņrādītāja kustības virzienā.
- Paceliet atbloķēšanas sviru un pārvietojiet vērtni ar roku.
- Lai atkal nobloķētu piedziņu, nolaidiet sviru, pagrieziet atslēgu pretēji pulksteņrādītāja kustības virzienam, izņemiet to un aizveriet vāciņu.
Pirms atkārtotas iedarbināšanas pārliecinieties, ka piedziņa ir nofiksēta un vārtu kustības zonā neviena nav.
Pārbaude un apkope
Nodrošiniet piedziņas profesionālu pārbaudi vismaz reizi 6 mēnešos; intensīvas lietošanas gadījumā pārbaudes var būt nepieciešamas biežāk. Kad barošana ir atvienota, tehniķis pārbauda stiprinājumus, koroziju, nodilumu un vītņstieņa un vaduzgriežņa eļļojumu, pēc tam pārbauda kustību un drošības ierīces. Ja vārti darbojas neparasti, nemēģiniet tos remontēt paši; sazinieties ar montāžas uzņēmumu.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
Modelis | TO4016P |
Piedziņas motors | 230 V AC |
Maksimālais / nominālais strāvas patēriņš | 1,7 A / 1,2 A |
Maksimālā / nominālā jauda | 385 W / 220 W |
Motora kondensators | 12 µF |
Gājiens | 350 mm |
Ātrums bez slodzes | 0,013 m/s |
Ātrums pie slodzes | 0,010 m/s |
Maksimālais / nominālais spēks | 3 200 N / 800 N |
Cikli stundā pie nominālā spēka | 46 |
Aizsardzība | IP44 |
Darba temperatūra | −20 līdz +50 °C |
Termiskā aizsardzība | 140 °C |
Izolācijas klase | F |
Aptuvenais kalpošanas laiks saskaņā ar NICE | 50 000 līdz 150 000 darbības ciklu |
Kopējie izmēri (garums × platums × augstums) | 820 × 115 × 105 mm |
Motora svars | 6 kg |
NICE Toona montāžas rokasgrāmata · Tehniskais pielikums TO4016P. Programmēšana, pozīciju apgūšana un piederumi ir aprakstīti attiecīgās vadības ierīces rokasgrāmatā.
