Produkta apraksts NICE MC800 – vadības bloks diviem 230 V motoriem ar MCA5R30 plati
NICE MC800 pieslēgšana un iestatīšana ar MCA5R30 plati: pieslēgšana, fotoelementi, pirmā palaišana, programmēšana un diagnostika.
NICE MC800 vada vienu vai divus 230 V AC veramo vārtu piedziņas motorus un ir iepriekšējās NICE Mindy A60 vadības centrāles pēctece. Šajā versijā ir MCA5R30. Uz tās ir izeja OutSTB un poga Aux PRG; vecākā MCA5 plates instrukcija, kurā norādīti OGI un Photo PRG, uz šīm vietām neattiecas.
Viena vārtu spārna gadījumā izmanto M2. Divu spārnu gadījumā M2 vispirms atver, bet M1 vispirms aizver. Vadības centrāles 230 V AC barošana, motoru 230 V AC spriegums un piederumu zemsprieguma izejas ir atsevišķas ķēdes.
Pirms pieslēgšanas: pēc marķējuma uz plates pārliecinieties, ka tā ir MCA5R30, atvienojiet elektrotīkla barošanu un darba laikā nodrošiniet, lai vārti nevarētu sākt kustēties paši no sevis. Pēc darbu pabeigšanas pārbaudiet fotoelementus, STOP un visas komandas.
Piedziņas un piederumi
| Kas | Kāpēc | Veids |
|---|---|---|
| Signāllampa | Ar mirgojošu gaismu brīdina par vārtu kustību, īpaši izbrauktuvē ar sliktu redzamību. |
|
| Fotoelementi | Konstatē šķērsli vārtu zonā un aktivizē atbilstošu drošības reakciju. |
|
| Tālvadības pults | Vārtu atvēršana un aizvēršana no attāluma. |
|
| Uztvērējs | Uztver komandas no tālvadības pultīm; SM ligzdā ievieto vienu moduli. |
|
| Apkopes programmēšana | Vadības centrāles paplašinātie iestatījumi un diagnostika. |
|
| Antena | Palīdz palielināt radiovadības darbības rādiusu. |
|
| Tastatūra | Ļauj ievadīt komandu ar kodu, neizmantojot tālvadības pulti. |
|
| Atslēgas slēdzis | Vārtu vadība ar atslēgu no fiksētas vietas. |
|
Saderīgas 230 V piedziņas piemērs ir NICE HY7005. Izvēlieties konkrētu motoru atbilstoši vārtu spārna izmēriem, svaram un mehāniskajai uzbūvei.
Korpusa uzstādīšana un kabeļu instalācija

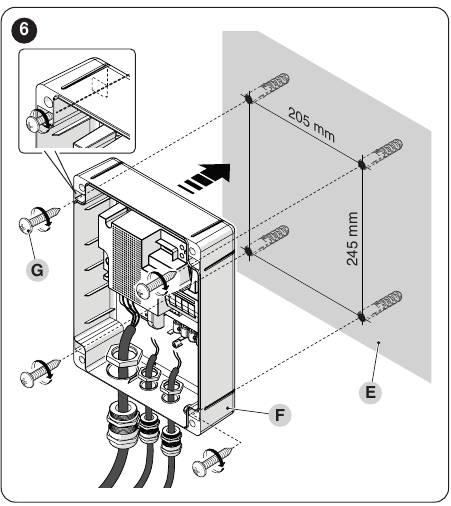

NICE oriģinālajos attēlos redzama korpusa uzstādīšana un kabeļu ievadīšana caur piemērotām kabeļu blīvēm. Noklikšķiniet uz attēla, lai to palielinātu.
Piestipriniet korpusu pie stingras, vertikālas virsmas. Montāžas caurumu attālums ir 205 × 245 mm. Pēc pieslēgšanas nostipriniet barošanas kabeļus ar skavu, lai vilkme neiedarbotos uz spailēm. Aizsargājiet kabeļu ievadus no ūdens.
| Ķēde | Kabelis un garums |
|---|---|
| Vadības centrāles barošanas pievads | 3 × 1,5 mm² līdz 30 m; garākam posmam ražotājs norāda 3 × 2,5 mm² un zemējumu automatizācijas mezglā. |
| Katrs motors | 4 × 1,5 mm², ieskaitot PE, līdz 10 m; kondensators atbilstoši motoram. |
| Signāllampa | 2 × 1,5 mm² līdz 20 m, izolācija paredzēta tīkla spriegumam. |
| BlueBUS | 2 × 0,5 mm² līdz 20 m; 20–40 m posmam — 2 × 1 mm². |
| Antena | RG58 koaksiālais kabelis līdz 20 m; ieteicamais garums — mazāk par 5 m. |
| Atslēgas slēdzis | Divi kabeļi, 2 × 0,5 mm², līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm² līdz 10 m. |
Plate, spailes un pieslēgums

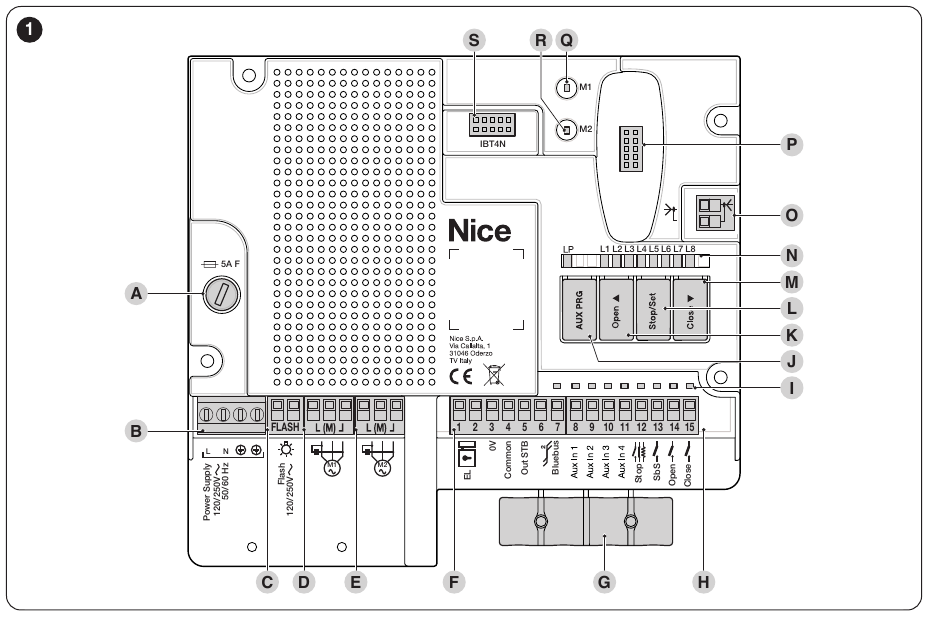

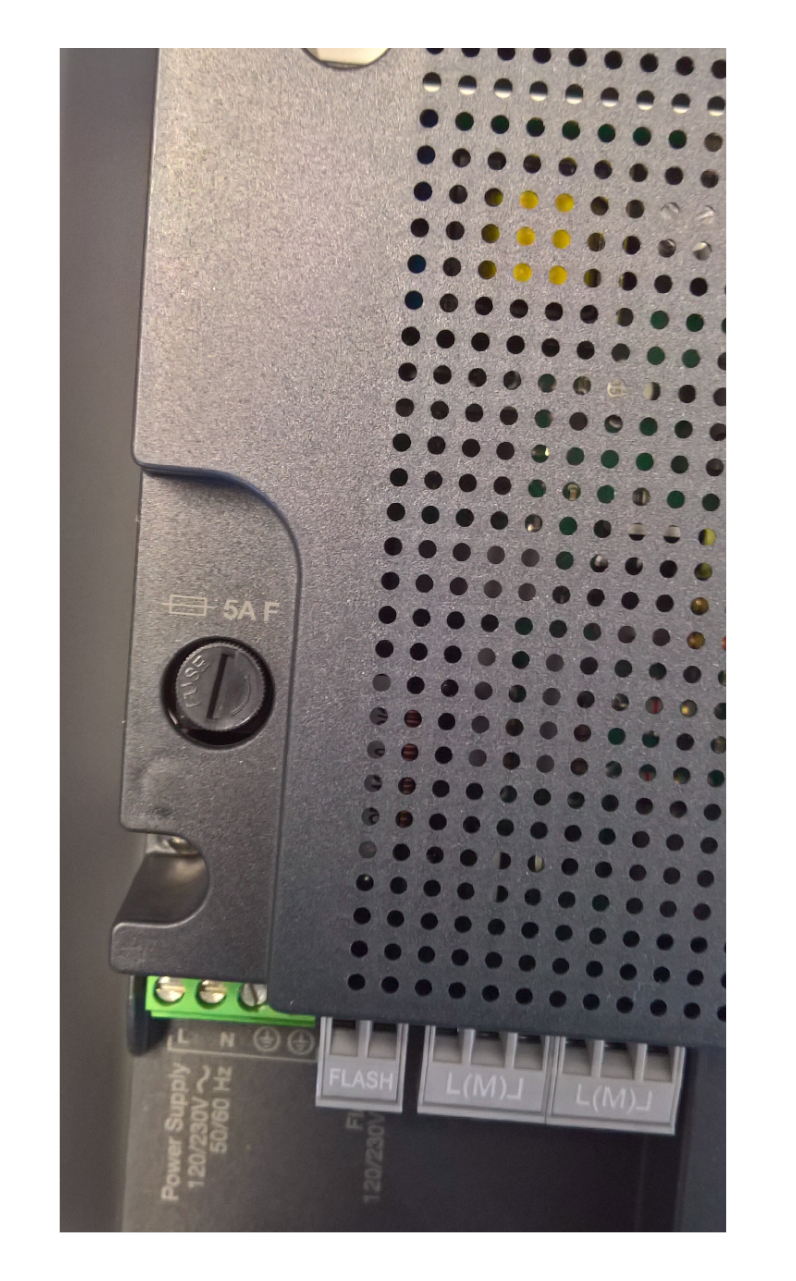

Attēlā redzama MCA5R30 plate: drošinātājs A, barošana B, FLASH C, motori D/E, zemsprieguma spailes F/H, Aux PRG J, pogas K–M, SM savienotājs P un IBT4N savienotājs S. Noklikšķiniet uz attēla, lai to palielinātu.
| Spaile | Funkcija | Pieslēgums |
|---|---|---|
| L / N / PE | 230 V AC barošanas pievads | Pieslēdziet aizsargvadītāju PE arī motoriem, ievērojot to instrukciju. |
| M1 / M2 | Divi 230 V AC motori | OPEN – COMMON – CLOSE atbilstoši marķējumam. Viena motora gadījumā — tikai M2. |
| FLASH | Bākuguns | Komutētais tīkla spriegums, maks. 21 W; piemēram NICE ELAC. |
| 1–2 / EL | Elektriskā slēdzene | 12 V AC, maks. 15 VA. |
| 3 / 4 | Piederumi | Spaile 3 = 0 V (−), spaile 4 = kopīgs +24 V DC (+); kopējais strāvas patēriņš — ne vairāk kā 200 mA. |
| 5 / OutSTB | Releja fotoceliņu barošana | 24 V, maks. 4 W; gaidstāves režīmā tiek izslēgts. Tas nav vecās plates OGI. |
| 6–7 | BlueBUS | Divi vadi, savienoti paralēli, bez polaritātes. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Releja fotoceliņu režīmā; gala slēdžu režīmā — FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 vai STOP | Gala slēdžu režīmā — FCC2; fotoceliņu režīmā — papildu STOP. |
| 12 / STOP | Drošības ieeja | NO, NC vai 8,2 kΩ atkarībā no kombinācijas. |
| 13 / SbS | Soli pa solim | Bezpotenciāla NO kontakts attiecībā pret spaili 4. |
| 14 / OPEN | Atvēršana | Bezpotenciāla NO kontakts attiecībā pret spaili 4. |
| 15 / CLOSE | Aizvēršana | Bezpotenciāla NO kontakts attiecībā pret spaili 4; funkciju var mainīt uz daļēju atvēršanu. |
NICE EKS NICE EKS izmantojiet C–NO kontaktu. Nepievadiet ārēju spriegumu vadības ieejām. Antenu OXIBD pievienojiet tieši uztvērējam; antena nav FLASH bākuguns ķēdes sastāvdaļa.
Fotoceliņas, fototests un STOP
Izvēlieties pieslēguma shēmu atbilstoši fotoceliņu faktiskajam veidam un gaidstāves režīma stāvoklim. TX ir raidītājs, RX — uztvērējs. EPM ir releja C–NC kontakts; EPMB izmanto divvadu BlueBUS. Cita veida fotoceliņu spaiļu numuri var atšķirties.
EPM releja fotoceliņas
7. attēls NICE: kombinētais pieslēgums, kad gaidstāves režīms ir ieslēgts; releja fotoceliņu barošana tiek pievadīta caur OutSTB. Noklikšķiniet, lai palielinātu attēlu.
Viens EPM pāris bez fototesta, gaidstāves režīms izslēgts: TX un RX barošanu pievadiet no 3./4. spailes; RX kontaktu C–NC pievienojiet starp 4/COMMON un 8/PHOTO. NICE EPM gadījumā izmantojiet šādu savienojumu:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; savienot ar RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Cita veida releja fotoceliņu spaiļu numuri var atšķirties. MCA5R30 5. izejai ir OutSTB, nevis OGI funkcija.
10. attēls NICE: fototesta pieslēgums; 5. izejai ir OutSTB funkcija, nevis OGI. Noklikšķiniet, lai palielinātu attēlu.
Lai veiktu fototestu, kā parādīts 10. attēlā, pievienojiet TX 1 pie MC800 4. spailes, bet TX 2 — pie 5. spailes. RX joprojām tiek barots no 3./4. spailes, un tā C–NC kontakts tiek pievienots izvēlētajai PHOTO ieejai. Neizmantojiet 5. izeju vienlaikus citai slodzei. Pēc pieslēguma maiņas atkārtojiet ierīču apguvi un pārbaudiet fotoceliņas darbību vārtu kustības laikā.
Aux PRG un LP: releja fotoceliņu gadījumā LP indikatoram jābūt iedegtam; ja AUX ieejas izmantotas kā gala slēdži, tam jābūt izslēgtam. Neizmantotās AUX ieejas atstājiet nepievienotas. Pēc pārslēgšanas pārbaudiet LP indikatora stāvokli un atkārtojiet ierīču apguvi.
BlueBUS un adresēšana
BlueBUS fotoceliņas pievienojiet ar diviem vadiem pie 6.–7. spailes, ievērojot, ka polaritāte nav svarīga. Ja AUX1–4 tiek izmantotas piedziņu gala slēdžiem, iestatiet Aux PRG tā, lai LP indikators nedegtu: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 un AUX4/11 = FCC2. Gala slēdžu kontaktus pievienojiet attiecībā pret kopīgo 4. spaili; neizmantotās ieejas atstājiet nepievienotas.

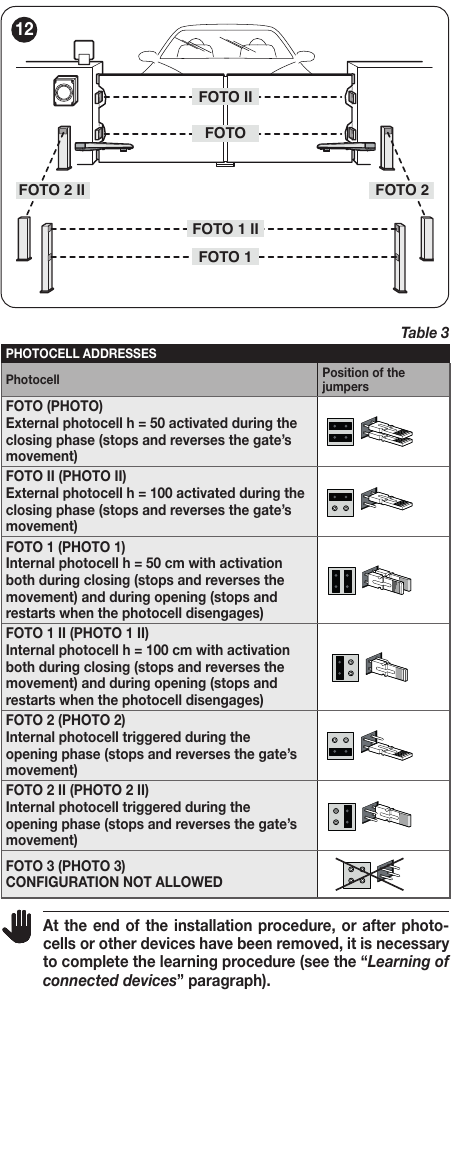

Oriģinālā 3. tabula, ieskaitot džemperu pozīcijas: vienam pārim TX un RX jāiestata viena un tā pati adrese, bet nākamajam pārim — cita adrese. Noklikšķiniet, lai palielinātu attēlu.
| Adrese | Reakcija |
|---|---|
| FOTO / FOTO II | Aizveroties apstājas un maina kustības virzienu. |
| FOTO 1 / FOTO 1 II | Aizveroties apstājas un maina kustības virzienu; atveroties apstājas un pēc stara atbrīvošanās turpina kustību. |
| FOTO 2 / FOTO 2 II | Atveroties apstājas un maina kustības virzienu. |
| FOTO 3 | MC800 neatļauta konfigurācija. |
BlueBUS ietilpība ir ne vairāk kā 15 slodzes vienības, nevis automātiski 15 fotoceliņu pāri. Pēc ierīces pievienošanas vai nomaiņas veiciet atkārtotu apguvi.
STOP ieejas pieslēgšana
| Ierīces | Pieslēgums |
|---|---|
| Vairāki NO kontakti | Paralēli. |
| Vairāki NC kontakti | Sērijveidā. |
| Divas 8,2 kΩ drošības malas | Paralēli; ja ierīču ir vairāk nekā divas, pieslēdziet kaskādē ar vienu 8,2 kΩ gala rezistoru. |
| NO + NC | Saskaņā ar NICE 2. tabulu — paralēli, ar 8,2 kΩ rezistoru virknē ar NC; iespējama arī NO, NC un 8,2 kΩ drošības malas kombinācija. |
Apguves laikā STOP iegaumē pievienoto stāvokli. Pēc tam izmaiņas izraisa apstāšanos ar īsu kustību atpakaļ. Neveidojiet ieejas īsslēgumu, lai apietu kļūmes novēršanu.
Vienkāršota MC800/MCA5R30 pieslēgšanas un iestatīšanas procedūra
Šajā procedūrā aprakstīta MCA5R30 plate ar vienu EPM releja fotoceliņu pāri, kas pievienots PHOTO ieejai un aizsargā aizvēršanos. BlueBUS vai vairāku pāru gadījumā izmantojiet atbilstošo shēmu iepriekš.
0. solis. Vadu pieslēgšana
Pievienojiet L/N/PE barošanas padevi, 230 V AC motorus M1/M2, kondensatorus un bākuguni atbilstoši uz plates norādītajām spailēm. Ja ir tikai viena vērtne, M1 paliek nepievienots. Pievienojiet fotoceliņas atbilstoši izvēlētajam režīmam iepriekš; EPM gadījumā bez fototesta un ar izslēgtu Standby pievienojiet 3/4 pie TX/RX un RX kontaktu 4–5 starp 4/COMMON un 8/PHOTO.
1. darbība. Atiestatiet tikai tad, ja apzināti vēlaties atgriezties pie rūpnīcas iestatījumiem
Pieslēdzot no jauna, vadības bloks nav jāatiestata “katram gadījumam”. Ja vēlaties dzēst savus iestatījumus, izmantojiet atiestatīšanas procedūru un pēc tam no jauna apmāciet ierīces un iemāciet vārtu kustības ceļu.
2. darbība. Izvēlieties AUX un Standby režīmu
Uz MCA5R30 plates ir poga Aux PRG. Ja tiek izmantoti releja tipa fotoelementi, pārbaudiet, vai LP indikators deg; ja AUX tiek izmantots kā gala slēdzis, tam jābūt nodzisušam. Releja tipa pieslēgumam izvēlieties shēmu atbilstoši tam, vai Standby. Ar AUX izvēli vien nepietiek, lai nodrošinātu pareizu TX/RX barošanu.
Pēc barošanas pieslēgšanas BlueBUS zaļajai LED jāmirgo regulāri, aptuveni reizi sekundē, fotoelementu indikatoriem jāsignalizē darbība, bet FLASH bākugunij jābūt izslēgtai. Ja kāda pārbaude nav veiksmīga, pirms apmācīšanas pārbaudiet pieslēgumu.
3. darbība. Pievienoto ierīču noteikšana
Turiet nospiestas Open + Stop/Set pogas un atlaidiet tās, kad pēc aptuveni 3 s L1/L2 sāk ātri mirgot. Kad process pabeigts, L1/L2 jānodziest, bet STOP indikatoram jādeg. Veiciet apmācīšanu arī tad, ja BlueBUS/STOP nav pievienota neviena ierīce, un atkārtojiet to pēc piederumu maiņas.
4. darbība. Vārtu vērtņu kustības noteikšana

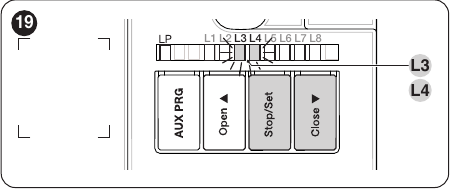

Pogas un LED L3/L4, ko izmanto kustības ceļa apmācīšanai. Noklikšķiniet uz attēla, lai to palielinātu.
Atbloķētās vērtnes pārvietojiet aptuveni līdz pusei no kustības ceļa, atkārtoti nobloķējiet piedziņas un pirms apmācīšanas pārbaudiet motora spēku (II/L6 līmenis). Turiet nospiestas Stop/Set + Close pogas un atlaidiet tās, kad pēc aptuveni 3 s L3/L4 sāk ātri mirgot. Vadības bloks secīgi aizver M1 un M2, atver M2 un M1 un visbeidzot aizver M1 un M2. Ja process norit veiksmīgi, L3/L4 nodziest.
Ja kāda vērtne aizvēršanās vietā atveras, pārtrauciet apmācīšanu, nospiežot Open vai Close. Atvienojiet barošanu un samainiet vietām attiecīgā motora divus virziena darba vadus; COMMON un PE paliek savās vietās. 230 V AC gadījumā tā nav “polaritātes maiņa”. Pēc tam atkārtojiet apmācīšanu. Fotoelements vai STOP var pārtraukt apmācīšanu.
5. darbība. Tālvadības pults un darbības pārbaude
Savienošanu pārī veiciet atbilstoši faktiski uzstādītajam uztvērējam — SMXI, OXI vai citam saderīgam modulim. Esošā SMXI procedūra ir aprakstīta sadaļā par radio vadību; šī iemesla dēļ vadības bloks nav jāatiestata. Pārbaudiet OPEN, CLOSE, STOP, abus kustības virzienus un fotoelementu reakciju.
Gala stāvokļu un palēnināšanas manuāla iestatīšana

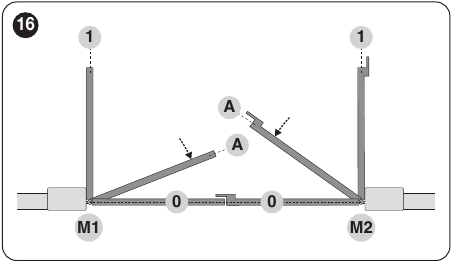

R30 izmanto stāvokļus 0, A un 1. Pilnu manuālo apmācīšanu sāk, kad L3/L4 ātri mirgo, īsi nospiežot Stop/Set; izvēlēto stāvokļu jauktai apmācīšanai nepieciešama iepriekš veikta automātiskā apmācīšana. Punktu A var iestatīt tikai pēc tam, kad attiecīgajai vērtnei ir iemācīts atvērtais stāvoklis.
NICE oriģinālais attēls Nr. 16. Noklikšķiniet uz attēla, lai to palielinātu.
Pilna manuālā apmācīšana
Vārtiem jābūt nekustīgiem, motoriem — nobloķētiem darba režīmā, un pievienotajām ierīcēm jau jābūt apmācītām. Vienlaikus nospiediet Stop/Set + Close, pēc aptuveni 3 s atlaidiet tās, kad L3/L4 sāk ātri mirgot, un īsi nospiediet Stop/Set. Sāk mirgot pozīcijas LED L1. Īsi nospiežot Open vai Close, pārvietojiet mirgojošās LED izvēli; turot nospiestu Open vai Close, pārvietojiet attiecīgo vērtni. Katrā vēlamajā pozīcijā turiet nospiestu Stop/Set vismaz 3 s. Pēc 2 s attiecīgā LED iedegsies nepārtraukti; pēc pogas atlaišanas sāks mirgot nākamā. Starp secīgajiem pogu nospiedieniem nepārsniedziet 10 s, citādi process tiks pārtraukts un saglabātas līdz tam veiktās izmaiņas.
| Secība / LED | Kas jāiestata | Kā apstiprināt |
|---|---|---|
| 1 / L1 | M1 līdz pilnībā aizvērtam stāvoklim 0 | Turiet Stop/Set vismaz 3 s; pēc tam mirgo L2. |
| 2 / L2 | M2 līdz pilnībā aizvērtam stāvoklim 0 | Turiet Stop/Set vismaz 3 s; pēc tam mirgo L5. |
| 3 / L5 | M2 līdz punktam A, kur, aizveroties vārtiem, sākas palēnināšana | Turiet Stop/Set vismaz 3 s; pēc tam mirgo L6. |
| 4 / L6 | M1 līdz punktam A, kur, aizveroties vārtiem, sākas palēnināšana | Turiet Stop/Set vismaz 3 s; pēc tam mirgo L7. |
| 5 / L7 | M2 līdz pilnībā atvērtam stāvoklim 1 | Turiet Stop/Set vismaz 3 s; pēc tam mirgo L8. |
| 6 / L8 | M1 līdz pilnībā atvērtam stāvoklim 1 | Turiet Stop/Set vismaz 3 s un atlaidiet pogu. |
Ražotājs norāda, ka punktus A var iestatīt tikai pēc atvērto stāvokļu iemācīšanas. Ja platei to vēl nav pēc pirmās manuālās apmācīšanas, vispirms saglabājiet L7/L8 un pēc tam atkārtojiet procedūru L5/L6 iestatīšanai. Ja ir tikai viena vērtne, izmanto tikai L1, L3 un L5. Pēc apmācīšanas veiciet pilnu atvēršanas un aizvēršanas ciklu; atverot vērtnēm jāapstājas dažus centimetrus pirms mehāniskā gala atdura, bet aizverot tām jāatduras pret aizvēršanas atduri.
Iemācīto stāvokļu jaukta precīza pielāgošana
Vispirms sekmīgi jāveic automātiskā apmācīšana. Pēc tam turiet nospiestas Stop/Set + Close pogas un atlaidiet tās, kad sāk mirgot L1. Īsi nospiežot Open/Close, izvēlieties pozīcijas LED; turot pogu, pārvietojiet vērtni, un saglabājiet pozīciju, turot nospiestu Stop/Set vismaz 3 s. Tādā pašā veidā pielāgojiet pārējās pozīcijas. Pēc izmaiņām pārbaudiet pilnu vārtu ciklu.
Standby režīms
MC800 ar MCA5R30 plati ir enerģijas taupīšanas režīms Standby. Ja tas ir ieslēgts, vadības bloks pārslēdzas šajā režīmā aptuveni 5 minūtes pēc sekmīgi pabeigtas kustības; ja konfigurēšana vēl nav pabeigta, — aptuveni pēc 10 minūtēm. Šajā režīmā OutSTB izeja tiek izslēgta, un pareizi pieslēgta vadības bloka pašpatēriņš samazinās zem 0,5 W, neieskaitot piederumus. Releja tipa fotoelementus pieslēdziet atbilstoši tam, vai Standby ir ieslēgts vai izslēgts.
Ieslēdzot barošanu, trīs L1–L8 LED indikatora mirgošanas reizes apliecina, ka Standby ir aktīvs. Lai mainītu režīmu, vienlaikus turiet nospiestas Open + Stop/Set + Close pogas un atlaidiet tās trešās mirgošanas reizē; pēc ieslēgšanas L1–L8 iemirgosies vēl trīs reizes, bet pēc izslēgšanas — ne. Pēc izmaiņām pārbaudiet pieslēgumu un izmēģiniet fotoelementus.
Funkciju un parametru programmēšana
Kamēr vārti nekustas, turiet Stop/Set nospiestu, līdz sāk mirgot L1. Open/Close pogas izvēlas vienumu. I līmenī, īsi nospiežot Stop/Set, mainās stāvoklis: īss uzplaiksnījums = OFF, garš = ON. Rūpnīcas iestatījumos I līmeņa funkcijas ir izslēgtas. Starp secīgajiem pogu nospiedieniem negaidiet ilgāk par 20 s; pēc pabeigšanas nogaidiet aptuveni 10 s, līdz režīms tiek aizvērts.
I līmenis — funkcijas ON/OFF
| LED — funkcija | Stāvoklis ON un OFF |
|---|---|
| L1 — Automātiskā aizvēršana | ON: Pēc atvēršanas tiek skaitīts pauzes laiks, un vārti aizveras. OFF (rūpnīcas iestatījums): Pusautomātiskais režīms. |
| L2 — Aizvēršana pēc fotoelementa signāla | ON: Ja L1 ir aktīvs, pēc nostrādes pauze tiek saīsināta līdz 5 s; arī bez L1 pēc nostrādes var sākt aizvēršanu, ievērojot iestatīto pauzi. OFF (rūpnīcas iestatījums): Šādas saistības nav. |
| L3 — Vienmēr aizvērt | ON: Pēc strāvas padeves atjaunošanas 10 s laikā tiek pārbaudīts, vai vārti ir atvērti, un pēc 5 s brīdinājuma mirgošanas tie tiek aizvērti. OFF (rūpnīcas iestatījums): Vārti paliek savā stāvoklī. |
| L4 — Piespiešana slēdzenes iedarbināšanai | ON: Pirms atvēršanas īslaicīgi piespiež aizvēršanas virzienā. OFF (rūpnīcas iestatījums): Piespiešana netiek veikta. |
| L5 — FLASH kā apgaismojums | ON: FLASH izejas funkcija tiek mainīta uz palīgapgaismojumu. OFF (rūpnīcas iestatījums): FLASH vada bākuguni. |
| L6 — Brīdinājuma mirgošana pirms kustības | ON: Bākuguns mirgo 3 s pirms kustības. OFF (rūpnīcas iestatījums): Ieslēdzas reizē ar kustību. |
| L7 – CLOSE kā Partial Open 1 | ON: CLOSE ieeja aktivizē daļēju atvēršanu. OFF (rūpnīcas iestatījums): ieeja aizver vārtus. |
| L8 – Spiediena uzturēšana | ON: piemērotiem hidrauliskajiem piedziņas mehānismiem pēc 4 h aizvēršanas atjauno spiedienu, īslaicīgi aizverot vārtus. OFF (rūpnīcas iestatījums): spiediens netiek atjaunots. |
II līmenis – parametru vērtības
Izvēlieties parametra ieejas LED, pēc tam turiet Stop/Set aptuveni 3 s, līdz iedegas pašreizējās vērtības LED. Joprojām turot Stop/Set, ar Open/Close izvēlieties jauno vērtības LED. Pēc pogas atlaišanas uzgaidiet, līdz atjaunojas parastais režīms. Ieejas LED un vērtības LED ir atšķirīga nozīme. Iezīmētā vērtība ir rūpnīcas iestatījums.
| Ieejas LED – parametrs | Iestatījuma LED – vērtība |
|---|---|
| L1 – Pauzes laiks Laiks līdz automātiskai aizvēršanai. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Secīgā vadība SbS, OPEN, CLOSE un radio komandu secība; pie L4, L5, L7 un L8 mainās arī OPEN un CLOSE darbība. |
L1 – atvērt–apturēt–aizvērt–apturēt L2 – atvērt–apturēt–aizvērt–atvērt L3 – atvērt–aizvērt–atvērt–aizvērt L4 – koplietošanas režīms L5 – koplietošanas režīms 2 L6 – secīgā vadība 2; īsa komanda daļēji atver vārtus L7 – vadība, turot pogu L8 – pusautomātiska atvēršana, aizvēršana, turot pogu |
| L3 – Atvēršanas aizture Vārtu vērtņu atvēršanās intervāls, izteikts kā darbības laika daļa. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Aizvēršanas aizture Vārtu vērtņu aizvēršanās intervāls, izteikts kā darbības laika daļa. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Laika līdzsvarošana Maina aizvēršanas ilgumu attiecībā pret atvēršanas ilgumu. Sākotnējo vērtību nosakiet pēc attiecīgās vadības plates LED indikācijas. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Motoru jauda Abu motoru jauda; pirms palielināšanas pārbaudiet mehānismu. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Paātrinājuma laiks Paātrinājuma ilgums kustības sākumā. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Daļēja atvēršana Partial Open 1 komandas diapazons. Ja tiek atvērtas abas vērtnes, daļu aprēķina no mazākās iestatītās atvēruma vērtības. |
L1 – M2 līdz ¼ L2 – M2 līdz ½ L3 – M2 līdz ¾ L4 – pilns M2 atvērums L5 – abas vērtnes līdz ¼ L6 – abas vērtnes līdz ½ L7 – abas vērtnes līdz ¾ L8 – abas vērtnes līdz mazākajam pilnajam atvērumam |
Pie L2/L4 (koplietošanas režīms) atvēršanas laikā SbS vai OPEN komanda neko nemaina, bet CLOSE maina kustības virzienu; aizvēršanas laikā SbS vai OPEN maina kustības virzienu, bet CLOSE neko nemaina. L2/L5 darbības pamatprincips ir tāds pats, taču komanda, kas tiek turēta ilgāk par 2 s, izraisa STOP. Pie L2/L6 īsa komanda līdz 2 s izraisa daļēju atvēršanu; L2/L7 komanda jātur nepārtraukti, bet L2/L8 poga jātur aizvēršanas laikā.
Parametram II/L5 kā noklusētās ir atzīmētas divas vērtības: L4 = 40 % un L5 = 60 %. Pirms izmaiņu veikšanas pārbaudiet, kura vērtības LED patiešām deg uz konkrētās vadības plates.
Piemērs: 60 s: ieslēdziet I līmeni/L1 un pie II līmeņa/L1 izvēlieties L5 vērtību. Ja pēc fotoelementa aktivizēšanas ir aktīvs L2, pauze var saīsināties.
Tālvadības pultis un servisa programmētāji
Esošajā sistēmā uzstādīto SMXI vai OXI uztvērēju var atstāt, ja tas ir saderīgs ar izmantotajām tālvadības pultīm. Iespraudamo uztvērēju uzstādiet, kad barošana ir atvienota. Uzstādot jaunu uztvērēju, ievērojiet tā lietošanas instrukciju; ar to vien, ka tālvadības pultīm ir vienāda frekvence, nepietiek.

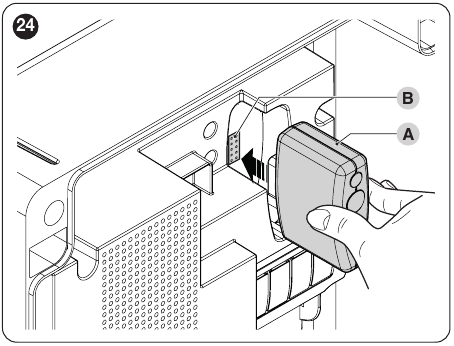

24. attēls. NICE. Noklikšķiniet uz attēla, lai to palielinātu.
| SMXI/SMXIS vai OXI uztvērēja izeja 1/2 režīmā | Vadības bloka komanda |
|---|---|
| 1 | SbS – secīgā vadība |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Esošajam SMXI: I režīmā turiet uztvērēja pogu vismaz 3 s, līdz iedegas LED, pēc tam 10 s laikā vismaz 2 s turiet tālvadības pults pogu. Trīs mirgojumi apstiprina saglabāšanu. Vienai konkrētai komandai izmantojiet uztvērēja atbilstošo II režīmu; šo procedūru automātiski neattieciniet uz OXI vai OXIBD.
NICE OXIBD uzstāda SM savienotājā; antenu pievieno tieši uztvērējam. Tālvadības pulti NICE ON3EBD sapārojiet atbilstoši izmantotā uztvērēja instrukcijai. Nākamajā tabulā norādītās paplašinātās komandas attiecas uz OXI/OXIFM/OXIT/OXITFM uztvērējiem. OXIBD gadījumā ievērojiet tā atsevišķo instrukciju.
OXI/OXIFM/OXIT/OXITFM uztvērēju paplašinātais II režīms: piešķiriet komandas numuru pogai saskaņā ar attiecīgā uztvērēja instrukciju. Nākamajā tabulā nav aprakstīts OXIBD režīms.
| Nr. | Komanda | Darbība |
|---|---|---|
| 1 | SbS | Pakāpeniska vadība. |
| 2 | Partial 1 | Daļēja atvēršana atbilstoši II/L8 līmeņa parametram. |
| 3 | OPEN | Atvēršana. |
| 4 | CLOSE | Aizvēršana. |
| 5 | STOP | Kustības apturēšana. |
| 6 | SbS daudzdzīvokļu režīms | Komanda daudzdzīvokļu režīmā. |
| 7 | SbS ar augstu prioritāti | Komandu pieņem arī bloķēta automatizācija. |
| 8 | Partial 2 | M2 vērtne atveras līdz pusei. |
| 9 | Partial 3 | Abas vērtnes atveras līdz pusei. |
| 10 | Atvērt un bloķēt | Pēc atvēršanas bloķē turpmākās parastās komandas. |
| 11 | Aizvērt un bloķēt | Pēc aizvēršanas bloķē turpmākās parastās komandas. |
| 12 | Bloķēt automatizāciju | Aptur kustību un bloķē turpmākās parastās komandas. |
| 13 | Atbloķēt automatizāciju | Atjauno parasto vadību. |
| 14 | Apgaismojums ar taimeri | Ieslēdz palīgapgaismojumu ar automātisku izslēgšanu pēc noteikta laika. |
| 15 | Apgaismojums ON/OFF | Pārslēdz palīgapgaismojumu starp ieslēgtu un izslēgtu stāvokli. |
BusT4 un programmēšana

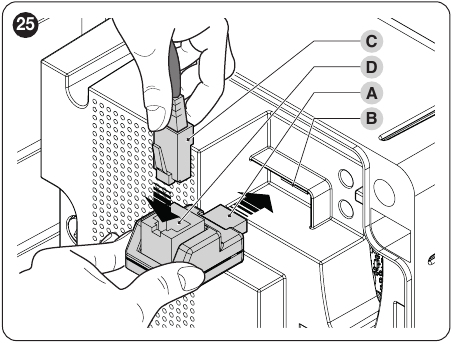

NICE IBT4N uzstāda plates savienotājā, kad barošana ir izslēgta. Ļauj pievienot NICE OVIEW saskaņā ar tā instrukciju. Modulim NICE BIDIWIFI pārbaudiet saderību un MCA5R30 pieejamās funkcijas saskaņā ar aktuālo moduļa instrukciju.
25. attēls NICE. Noklikšķiniet, lai palielinātu attēlu.
Diagnostika un problēmu novēršana
Kļūdas gadījumā pierakstiet BlueBUS sarkano mirgojumu skaitu un pārējo LED indikatoru stāvokli. Divi ātri zaļi uzplaiksnījumi norāda uz ieejas stāvokļa maiņu vai saņemtu komandu. Ja ir aktivizēts gaidstāves režīms, pēc bezdarbības perioda daļa indikatoru var būt izslēgti.

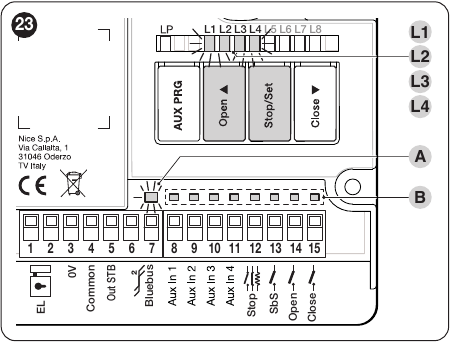

23. attēlā NICE norādīti BlueBUS, STOP un statusa LED indikatori. Noklikšķiniet, lai palielinātu attēlu.
| Izpausme / kods | Pārbaude un risinājums |
|---|---|
| 1 sarkans | BlueBUS konfigurācijas izmaiņas – pārbaudiet adreses un atkārtojiet apmācību. |
| 2 sarkani | Fotoelements bloķē kustību – pārbaudiet šķēršļus, orientāciju, barošanu un savienojumu. |
| 4 sarkani | STOP – pārbaudiet drošības ierīci un vadus. |
| 5 sarkani | Iekšējo parametru kļūda; pēc 30 s izmēģiniet komandu, bet, ja kļūda atkārtojas, sazinieties ar servisu. |
| 7 sarkani | Elektriska kļūda; L1 = aizsardzība/atvienots motors, L2 = kļūdaini apgūts gala slēdzis, L3 = konstatēts neapgūts gala slēdzis, L4 = vispārēja anomālija. |
| 8 sarkani | Nepārtraukta komanda – pārbaudiet pogu vai releju. |
| 9 sarkani | Automatizācija bloķēta ar komandu; atbloķējiet, izmantojot atbilstošo komandu. |
| LED indikatori uz plates | Nozīme / sākotnējā pārbaude |
|---|---|
| BlueBUS zaļš 1×/s | Normāla darbība. |
| BlueBUS pastāvīgi izslēgts / deg | Barošana, drošinātājs vai plates kļūme. |
| STOP nedeg | Aktīvs vai bojāts STOP. |
| SbS / OPEN / CLOSE deg | Attiecīgā ieeja ir aktīva; ja tā ir pastāvīgi aktīva bez komandas, tas izskaidro bloķēšanu. |
| LS1/LS2 OPEN/CLOSE | Ja ir pievienoti gala slēdži, nolasiet rādījumus atbilstoši to savienojumam un AUX režīmam; stāvokļa maiņai jāatbilst kustībai. |
| L1 + L2 lēni mirgo | Veiciet ierīču apmācību. |
| L3 + L4 lēni mirgo | Veiciet kustības ceļa apmācību vai pārbaudiet mainītos plates iestatījumus. |
Drošinātājs 5 A F
MCA5R30 platei ir ātras darbības 5 A F drošinātājs. Pirms pārbaudes atvienojiet barošanu un nomainiet drošinātāju tikai pret tāda paša tipa drošinātāju.
Uz vāka ir norāde 5 A F. Noklikšķiniet uz attēla, lai to palielinātu.
Vadības bloka atmiņas dzēšana
Atiestatīšana dzēš pielāgotos iestatījumus; tā nav obligāta pirmā darbība, veicot jaunu pieslēgumu. Turiet nospiestu Open + Close, līdz L1/L2 sāk mirgot, pēc tam atlaidiet. Atkārtoti iestatiet AUX režīmu, apmāciet ierīces un kustības ceļu, pārskatiet pielāgotos parametrus un veiciet pārbaudes. Spraudņa uztvērēja atmiņai ir atsevišķa procedūra.
Īslaicīga kustība drošības ierīces kļūmes gadījumā
Ja ierīce drošības ieejas kļūmes gadījumā nereaģē uz parastu komandu, ražotājs pieļauj īslaicīgu kustību, nepārtraukti turot komandu: nosūtiet komandu, atkārtojiet to 3 s laikā un turiet nospiestu. Pēc aptuveni 2 s vārti kustas tikai tikmēr, kamēr turat nospiestu komandu. Pēc tam novērsiet kļūmes cēloni un vēlreiz pārbaudiet drošības ierīces.
Tehniskie parametri un pārbaude
| Parametrs | MCA5R30 / MC800R30 |
|---|---|
| Vadības bloka barošana | 120–250 V AC, 50/60 Hz; mūsu elektrotīklā — 230 V AC. |
| Nominālā ieejas jauda | 900 W. |
| Patēriņš gaidstāves režīmā | Mazāk nekā 0,5 W bez piederumiem, ja pieslēgums veikts atbilstoši oriģinālajai shēmai. |
| Motori | Viens vai divi piemēroti 230 V AC piedziņas mehānismi. |
| FLASH | Tīkla sprieguma bākuguns, maks. 21 W. |
| EL | Elektriskā slēdzene 12 V AC, maks. 15 VA. |
| OutSTB | 24 V, maks. 4 W; gaidstāves režīmā tiek izslēgts. |
| BlueBUS | Maksimāli 15 slodzes vienības. |
| Darba temperatūra / aizsardzības pakāpe | −20 līdz +55 °C / IP54, ja kārba nav bojāta. |
| Kārbas izmēri un svars | 310 × 232 × 122 mm; 4,1 kg. |
Pēc iestatīšanas pārbaudiet atvēršanu, aizvēršanu un apturēšanu ar katru izmantoto komandu. Pārbaudiet katru fotoceliņu pāri un katru STOP ierīci atsevišķi, kā arī vārtu kustības laikā; pārbaudiet vērtņu secību un atdures. Elektroapgādes pārtraukuma gadījumā atbloķē tikai pašus piedziņas mehānismus atbilstoši to instrukcijai.
Automatizācija jāpārbauda vismaz reizi 6 mēnešos. Apkalpošanas pieprasījumā noderēs MCA5R30 un motoru marķējums, spaiļu fotogrāfija, LED indikatora stāvoklis un BlueBUS sarkano mirgojumu skaits.
Tālāk pieejamais PDF paredzēts vecākai MCA5 platei ar OGI un Photo PRG. Komplektācijā iekļautajai MCA5R30 platei ir OutSTB un Aux PRG; tās pieslēgšanai un iestatīšanai izmantojiet iepriekš šajā lapā sniegtās instrukcijas.
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
