Produkta apraksts NICE Toona TO6024HS – ātrs 24 V veramo vārtu piedziņas mehānisms
NICE Toona TO6024HS ir ātrs atsevišķs piedziņas mehānisms vienai vārtu vērtnei ar motoru 24 V DC un magnētisko enkoderu. Maksimālās vērtības 6 m un 1 450 kg jāvērtē, ņemot vērā slodzes līkni kopumā.
NICE norāda, ka 90° atvēršana aizņem aptuveni 30 sekundes standarta uzstādīšanas gadījumā, neieskaitot paātrināšanu un palēnināšanu. Faktiskais laiks ir atkarīgs no ģeometrijas, vārtu vērtnes un vadības bloka iestatījumiem. Motoru pārdod atsevišķi; piederumi un vadības ierīce jāizvēlas atsevišķi.
Kas ietilpst piedziņas komplektā

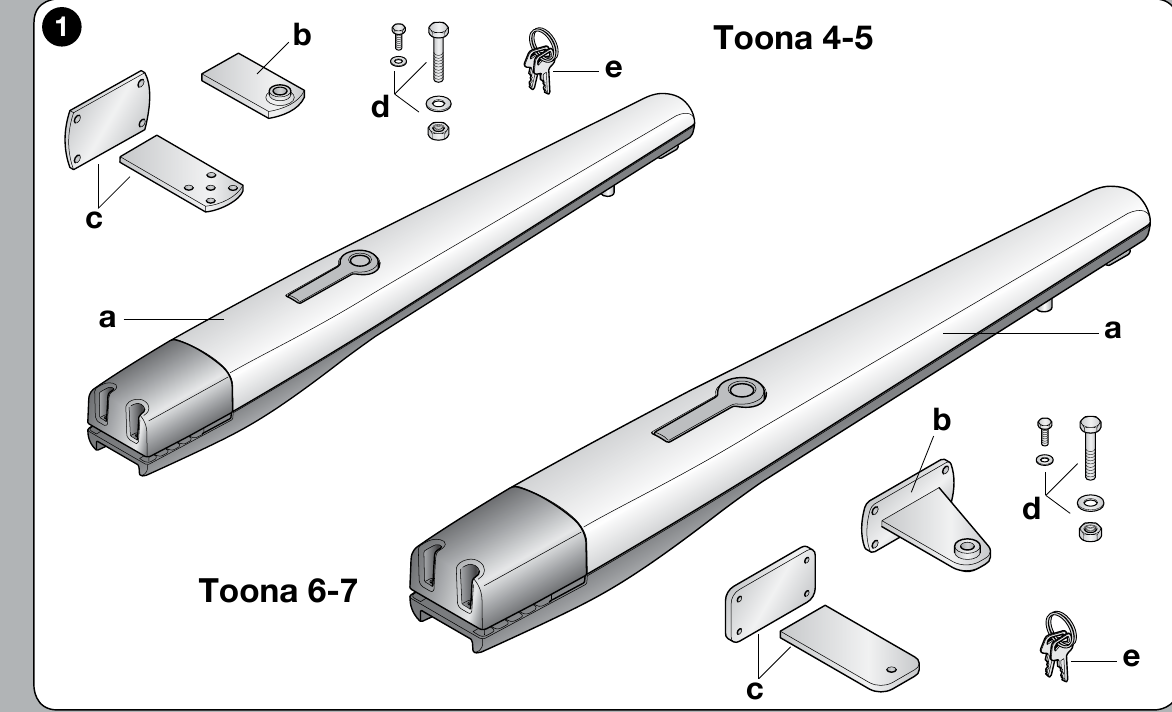

Attēla apakšdaļā, kas oriģinālajā attēlā apzīmēta ar Toona 6–7, redzams motors, priekšējais kronšteins, aizmugurējais kronšteins ar plāksni, montāžas stiprinājumi un atbloķēšanas atslēgas manuālai atbloķēšanai. Mazo detaļu precīzs skaits ir atkarīgs no piegādātā komplekta versijas; vadības bloks un drošības piederumi jāizvēlas atsevišķi.
Piederumu pieslēgšana pie MC824HR30
Tālāk norādītās spailes ir daļa no MC824HR30/MCA1R30 vadības bloka komplektācijā ar TO6024HS motoru, nevis paša motora. Pirms darba atvienojiet elektrotīklu un rezerves akumulatoru. Ja izmantojat citu plati, lietojiet tās shēmu.
| Piederums | Spailes, spriegums un polaritāte |
|---|---|
| BlueBUS fotodrošības sensori | Piemērotus fotodrošības sensorus, piemēram, EPMB, pieslēdziet ar diviem vadiem pie BlueBUS. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc ierīču maiņas atkārtojiet apmācību. |
| STOP un komandas | Ieeja STOP pieņem bezpotenciāla NO vai NC kontaktu vai elementu ar pretestību 8,2 kΩ; tā stāvoklis tiek apgūts. SbS, Open un Close pieņem attiecīgajam spaiļu pārim pieslēgtu bezpotenciāla NO kontaktu. Kontaktiem nav +/− polaritātes, un ieejai nedrīkst pievadīt ārēju spriegumu. |

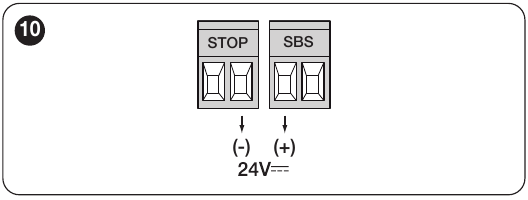

| Papildu barošana | STOP spaiļu pāra labā spaile = −, SbS spaiļu pāra kreisā spaile = +, skatoties uz attēlu zemāk (uzraksti virs spailēm). Piemērota lasītāja vai moduļa barošana: 24 V DC (−30 % līdz +50 %), ne vairāk kā 200 mA, arī gaidstāves režīmā. Moduļa komandu releju pieslēdziet atsevišķi kā bezpotenciāla kontaktu; pārbaudiet pieļaujamo sprieguma diapazonu un moduļa strāvas patēriņu. |
| Bākuguns, slēdzene, indikators | FLASH: 12 V DC, ne vairāk kā 21 W; ELS: 12 V AC, ne vairāk kā 15 VA, bez noteiktas +/− polaritātes; OGI: 24 V DC, ne vairāk kā 4 W. FLASH/OGI shēmā nav norādīta +/− secība spaiļu pārī, tāpēc to nenosakiet pēc minējuma; polarizētam izstrādājumam pārbaudiet marķējumu gan uz plates, gan uz izstrādājuma. Izeju funkcijas var mainīties atkarībā no programmēšanas. |
| Radio un rezerves barošana | Iespraužamais uztvērējs jāpievieno savienotājam SM, bet rezerves akumulators — tam paredzētajam savienotājam atbilstoši uzstādītajai platei. Tos nepievieno BlueBUS vai motora spailēm. |
Detalizētu informāciju par spaiļu izvietojumu, apmācīšanu un drošības elementu pārbaudi skatiet MC824HR30 vadības bloka rokasgrāmatā.
Vadības bloks un piederumi
Atsevišķi iegādātam motoram nepieciešams piemērots vadības bloks. Pašreizējais MC824HR30/MCA1R30 vada vienu vai divus 24 V motorus, un tam ir sava rokasgrāmata; vecākai MC824HR10/MCA1R10 izmantojiet tās plates rokasgrāmatu. Pārbaudiet izvēlētā komplekta saturā, kāds aprīkojums tajā ir iekļauts.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Vada 24 V motoru; izvēlieties rokasgrāmatu atbilstoši faktiski uzstādītajai platei. | |
| Uztvērējs | Izvēlieties radio uztvērēju atbilstoši raidītāja kodējumam un platei. | |
| Raidītājs | Izvēlieties atbilstoši uztvērējam; BD un LR režīmiem nepieciešams attiecīgais uztvērējs. |
|
| Fotoelementi | Izvēle atbilstoši konkrētā vadības bloka BlueBUS ieejām, barošanas avotam un aprīkojumam. | |
| Signāllampa | Spriegumam, jaudai un mirgošanas režīmam jāatbilst vadības bloka izejai. |
Komplekti ar TO6024HS piedziņu
Piedāvājumā ir atsevišķi komplekti vārtiem ar vienu un diviem spārniem. Pirms pasūtīšanas attiecīgā produkta lapā pārbaudiet komplekta faktisko saturu un vadības plati.
| Vārti ar vienu spārnu | Vārti ar diviem spārniem |
|---|---|
| Komplekts ar piederumiem Komplekts ar fotoelementiem Pamata komplekts | Pamata komplekts Komplekts ar piederumiem Komplekts ar fotoelementiem |

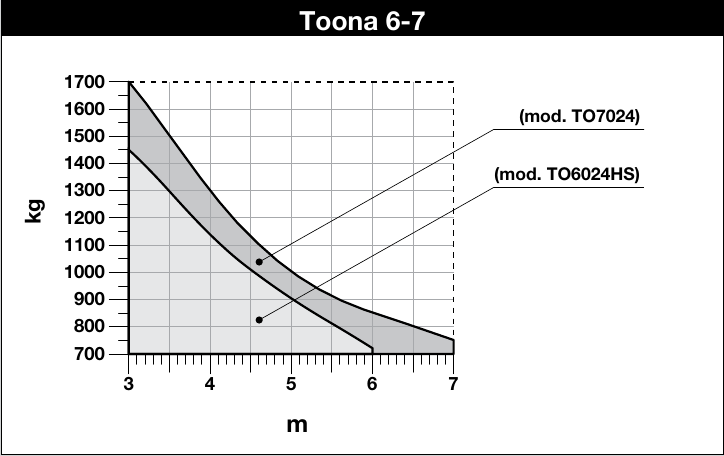

Viena vārtu spārna lietošanas diapazons
Garums un svars ir savstarpēji saistīti ierobežojumi. Līkne TO6024HS sasniedz aptuveni 1 450 kg pie 3 m; pie 6 m – aptuveni 700 kg. Izmantojiet tikai sava modeļa līkni un ņemiet vērā kustības pretestību, pilnu aizpildījumu un vēju; galējās vērtības nedrīkst automātiski apvienot.
Kalpošanas ilgums atkarībā no slodzes

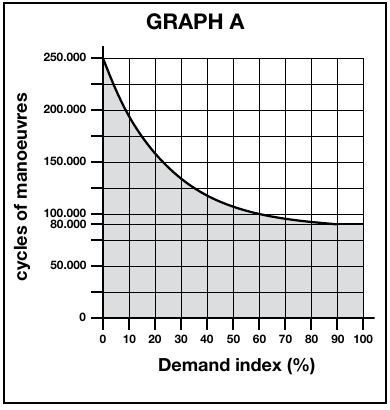

Vārtiem ar vienu spārnu saskaitiet attiecīgos svara, garuma un vides indeksus. Pēc tam salīdziniet summu ar NICE diagrammu. Virs 100 % diagrammā vērtība vairs nav norādīta. Tas ir aptuvens kalpošanas ilguma novērtējums 80 000 līdz 250 000 darba ciklu atkarībā no slodzes, nevis garantija.
| Visas automatizācijas raksturlielumi | Indekss | Kalpošanas ilguma diagramma |
|---|---|---|
| Svars līdz 400 kg | 0 % |
|
| Virs 400 līdz 500 kg | 10 % | |
| Virs 500 kg | 20 % | |
| Garums 2–3 m | 0 % | |
| Garums 3–4 m | 0 % | |
| Garums virs 4 līdz 5 m | 10 % | |
| Garums virs 5 līdz 6 m | 20 % | |
| Temperatūra virs 40 °C, zem 0 °C vai mitrums virs 80 % | 20 % | |
| Pilns vārtu spārna aizpildījums | 15 % | |
| Vējaina vieta | 15 % |
| NICE diagramma |
|---|
Piedziņas un kronšteinu montāža
Pirms montāžas pārbaudiet vārtu izturību, vienmērīgu spārna kustību ar rokām, atbloķēšanai nepieciešamo vietu un piemērotu stiprinājuma vietu uz spārna stingrās daļas. Montāžu un elektrisko pieslēgšanu uzticiet kvalificētam tehniķim.
Aizmugurējā kronšteina stiprinājums un A/B/C diagramma
Stabs un kronšteini: Orientējoši iesakām izmantot izturīgu tērauda stabu 120 × 120 mm. Ja 100 × 100 mm montētājam atsevišķi jānovērtē sienas biezums, stiprinājums, pamats, eņģes nobīde un vēja slodze. Pats šķērsgriezums negarantē izturību.

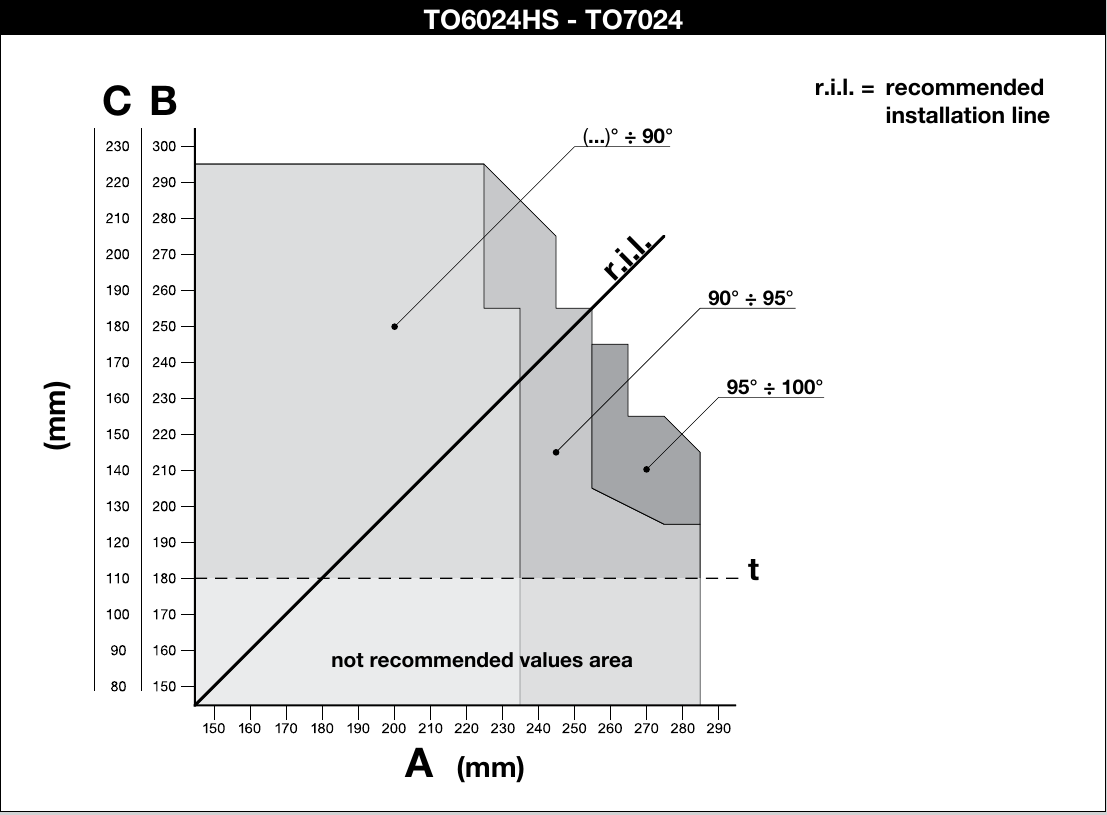

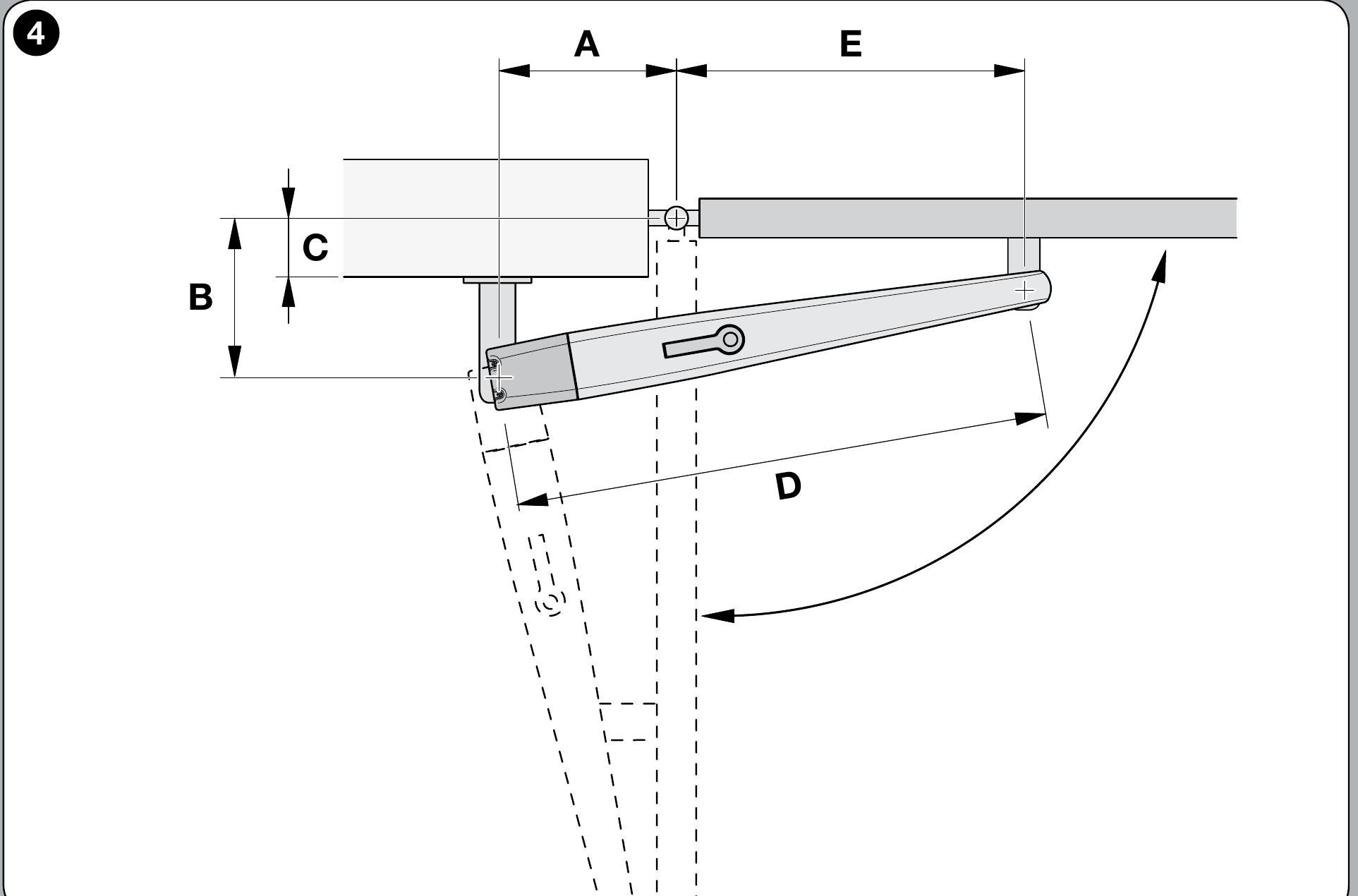

Izmēriet eņģes nobīdi C. TO6024HS/TO7024 oriģinālajā diagrammā no C novelciet horizontālu līniju un nolasiet B; krustpunkts ar ieteicamo līniju r.i.l. nosaka leņķi un A vērtību nolasa pa vertikāli. A un B izmēriem jābūt līdzīgiem. B vērtības zem līnijas t NICE neiesaka.

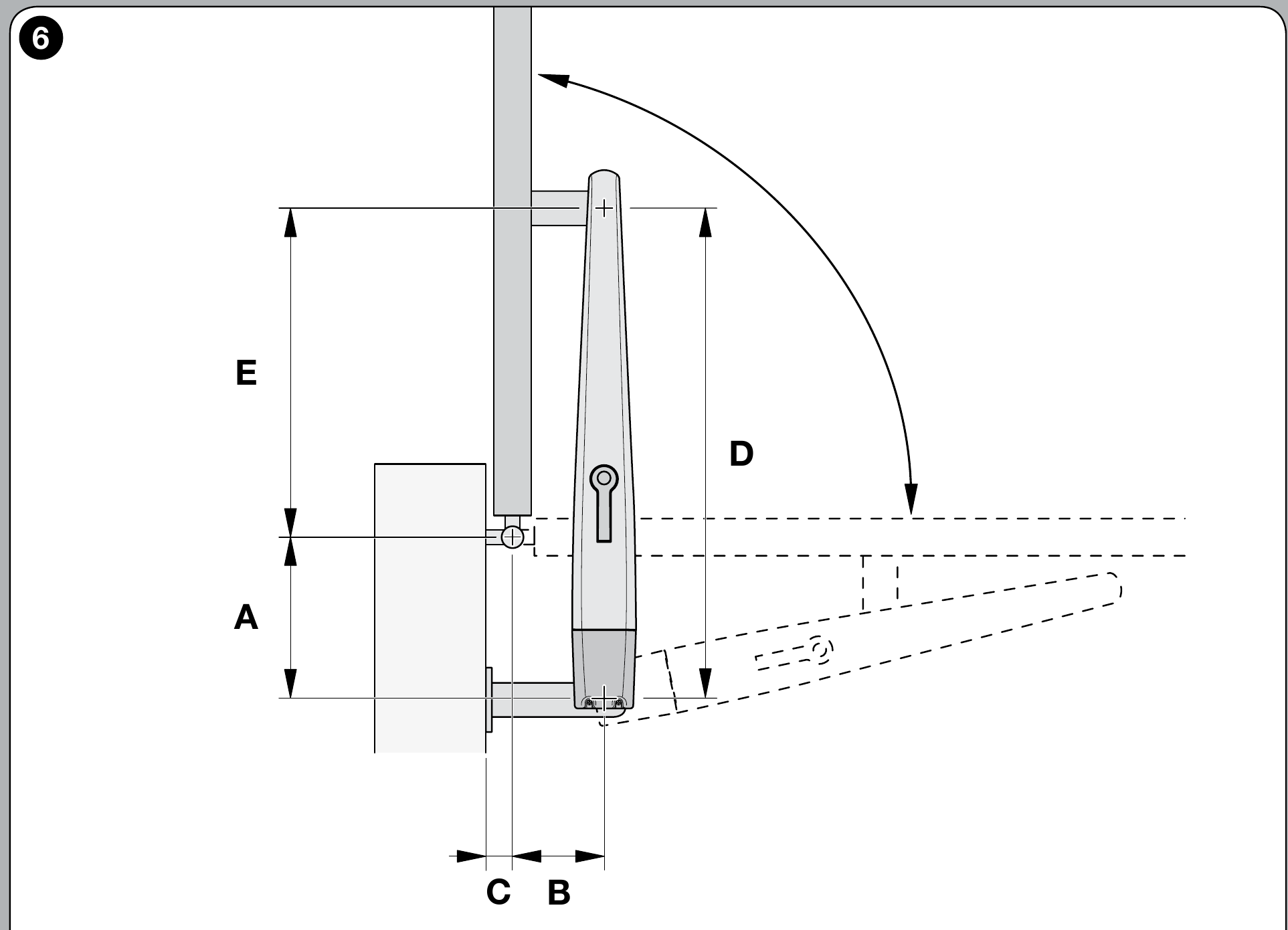

Ja staba profils vai eņģes novietojums neļauj ievērot diagrammu, aizmugurējais kronšteins ir jāpārveido vai jāizgatavo piemērots pagarināts Toona 6–7 stiprinājums. Atverot vārtus uz āru, nepieciešams pagarināts aizmugurējais stiprinājums. Izvēlieties izmērus atbilstoši faktiskajiem vārtiem un pirms galīgās metināšanas pārbaudiet visu kustības diapazonu.
Pēc ģeometrijas pārbaudes cieši savienojiet aizmugurējo kronšteinu ar montāžas plāksni un stabu. Stiprinājumus pie staba izvēlieties atbilstoši pamatnei. Priekšējo kronšteinu nostipriniet pie vārtu spārna stingrās daļas; motoram pie tapām jābūt nelielai brīvkustībai, lai tas neiestrēgtu.

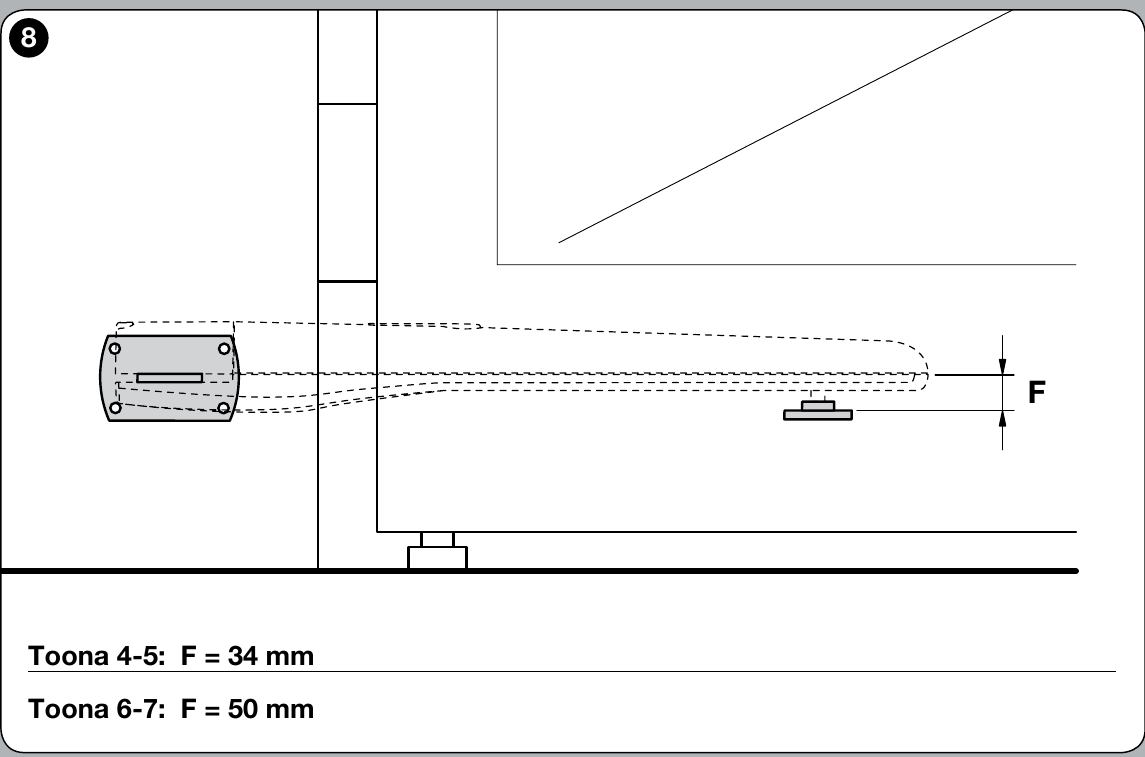

Izmērs D = 1 070 mm. Pēc A noteikšanas grafikā NICE tabulā atrodiet E; priekšējā un aizmugurējā kronšteina augstuma starpība ir F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
NICE norāda aizmugurējās tapas uzgriezni pievilkt un pēc tam atskrūvēt par 1/10 apgrieziena, lai starp detaļām paliktu minimāla atstarpe. Priekšējo stiprinājumu pievelciet atbilstoši ražotāja rasējumam.
Motora kabeļi un pieslēgšana

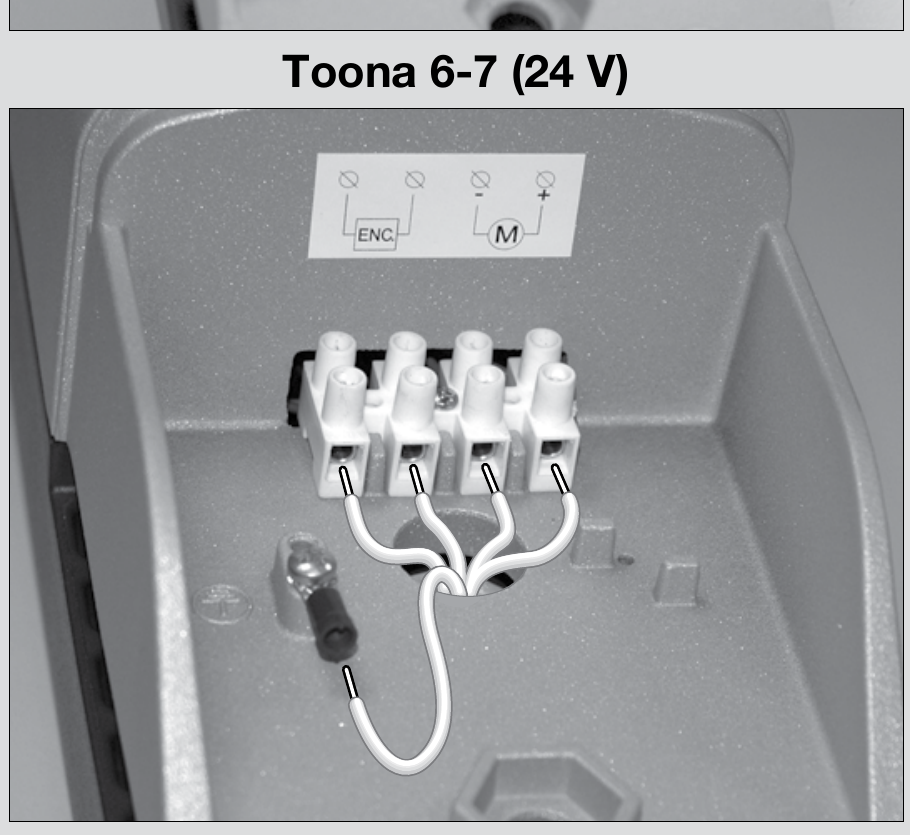

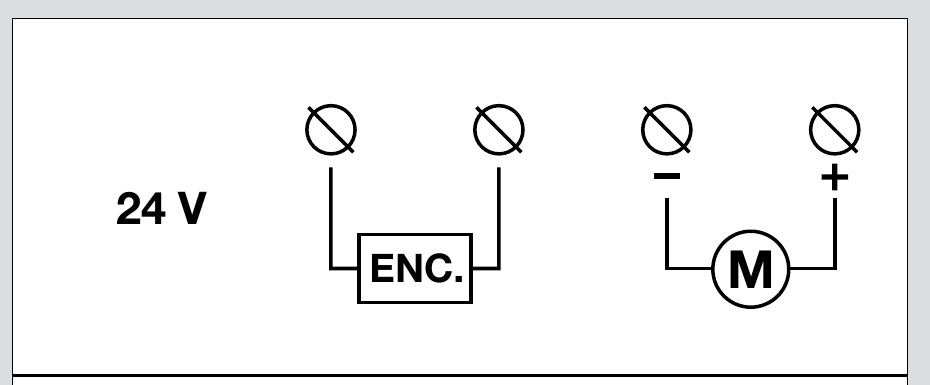

Pirms vāka atvēršanas un vadu pieslēgšanas atvienojiet barošanu. Piedziņai ir atsevišķas spailes enkoderam un 24 V līdzstrāvas motoram; nesajauciet tās. Vadi un aizsargzemējums jāpievieno atbilstoši NICE oriģinālajai shēmai un faktiski uzstādītā vadības bloka instrukcijai. Apzīmējums 24 V norāda motora spriegumu, nevis automātiski vadības bloka tīkla barošanu.
Atverot vārtus uz āru, NICE norāda mainīt motora barošanas polaritāti. Vienlaikus pareizi jāprojektē montāžas ģeometrija; ar vadu pārslēgšanu vien nepietiek. Kustības virzienu, apturēšanas pozīcijas un drošības ierīces pēc tam pārbaudiet atbilstoši uzstādītās vadības plates instrukcijai.
Iekšējie atvēršanas un aizvēršanas atduri

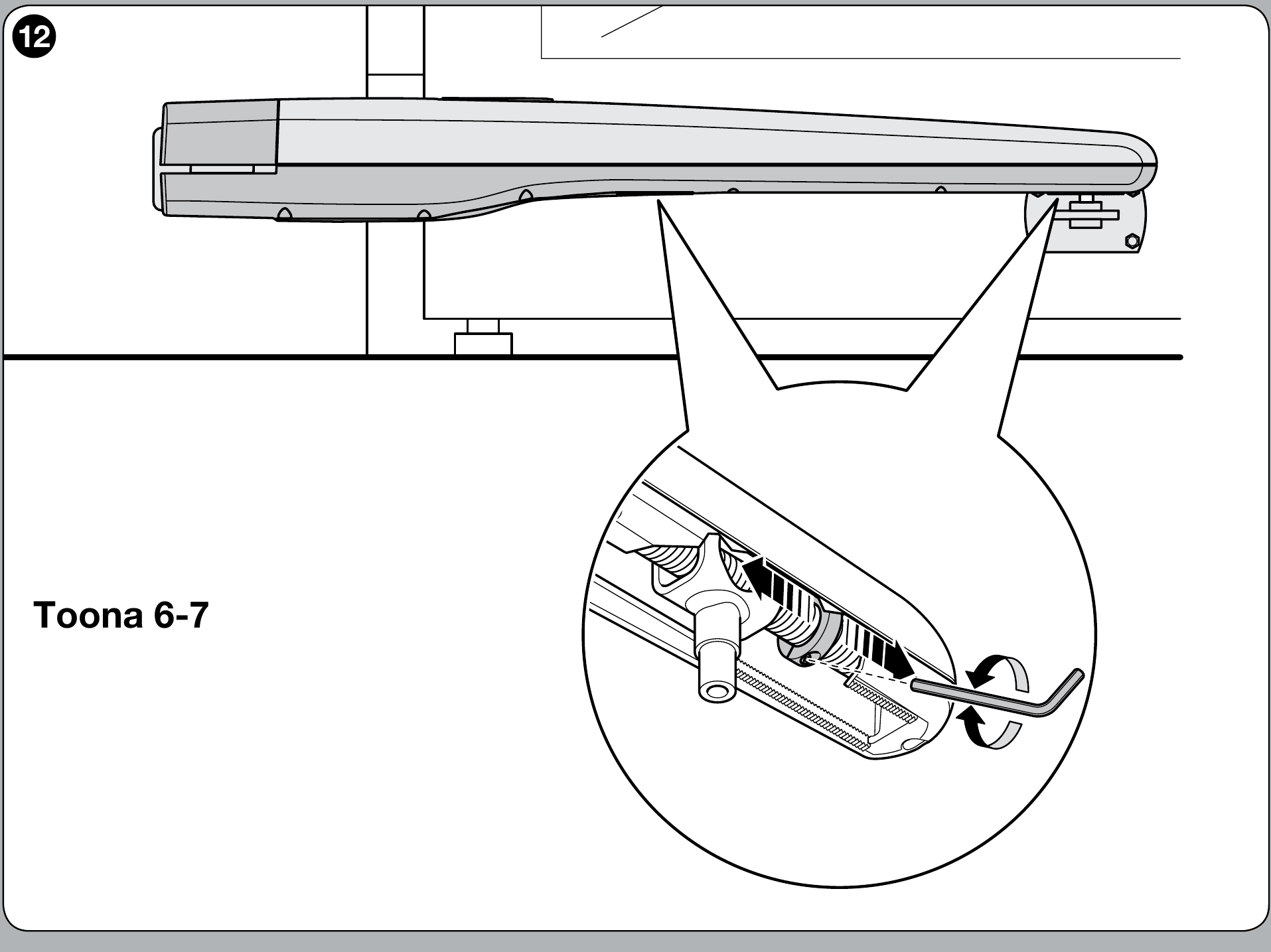

Sērijas Toona 6–7 mehāniskos atdurus iestata gan atvēršanai, gan aizvēršanai. Atbloķējiet motoru, pārvietojiet vārtu vērtni tā, lai būtu pieejama atdura skrūve, atskrūvējiet to, ar roku iestatiet vēlamo atvērto pozīciju, pievirziet atduri tapai un pievelciet. Atkārtojiet to pašu vēlamajā aizvērtajā pozīcijā un pēc tam nobloķējiet motoru. Pārbaudiet gala pozīcijas un visu vārtu drošību izmēģinājuma laikā.
Pārbaude pirms pirmās lietošanas reizes
Pēc montāžas un atduru iestatīšanas kvalificētam tehniķim jāpārbauda visi vārti, nevis tikai motora iedarbināšana. NICE norāda, ka, piedziņai esot atbloķētai, jāpārbauda vārtu vērtnes pārvietošana ar roku, nepieliekot lielāku spēku par 390 N.
- Pārbaudiet, vai vērtne visā gājiena diapazonā pārvietojas vienmērīgi ar roku, vai kronšteini ir stingri nostiprināti un vai piedziņu var droši atbloķēt.
- Atkārtoti dodiet komandas atvērt, apturēt un aizvērt; pārbaudiet kustības virzienu, apstāšanos, atdurus un, divu vērtņu gadījumā, to secību atbilstoši vadības bloka instrukcijai.
- Atsevišķi pārbaudiet fotoelementus, drošības malas un citas uzstādītās aizsargierīces. Tehniķis izmēra darba spēkus atbilstoši spēkā esošajām prasībām; vārtus drīkst lietot tikai pēc veiksmīgas pārbaudes.

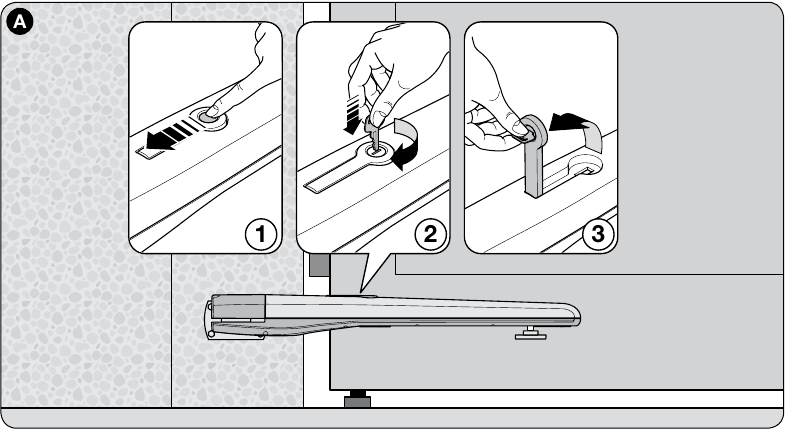

Piedziņas manuāla atbloķēšana
Piedziņu atbloķējiet vai nobloķējiet tikai tad, kad vērtne nekustas. Ja uzstādīta elektriskā slēdzene, vispirms to atslēdziet. Darbības traucējumu gadījumā atvienojiet barošanu.
- Pabīdiet atbloķēšanas slēdzenes vāciņu.
- Ievietojiet komplektā iekļauto atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet sviru un pārvietojiet vērtni ar roku. Lai atkal nofiksētu piedziņu, nolaidiet sviru, pagrieziet atslēgu atpakaļ, izņemiet to un aizveriet vāciņu.
Pārbaude un apkope
Apkope jāveic ne retāk kā reizi 6 mēnešos kvalificētam tehniķim. Pēc barošanas atvienošanas viņš pārbauda stiprinājumus, koroziju, nodilumu, skrūvsavienojumus un skrūves ar uzgriezni eļļošanu. Pēc barošanas ieslēgšanas pārbauda kustību, atbloķēšanu un visas drošības ierīces.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Modelis | TO6024HS |
| Motora spriegums | 24 V DC |
| Maksimālais / nominālais strāvas patēriņš | 5 A / 2,5 A |
| Maksimālā / nominālā jauda | 120 W / 60 W |
| Gājiens | 584 mm |
| Ātrums bez slodzes | 0,016 m/s |
| Maksimālais / nominālais spēks | 2 200 N / 1 200 N |
| Cikli stundā pie nominālā spēka | 41 |
| Aizsardzības pakāpe | IP44 |
| Darba temperatūra | −20 līdz +50 °C |
| Izolācijas klase | F |
| Aptuvenais kalpošanas laiks | 80 000 līdz 250 000 ciklu atkarībā no slodzes |
| Izmēri G × P × A | 1 200 × 128 × 150 mm |
| Motora svars | 15 kg |
