NICE Toona TO4005 – atsevišķs 230 V motors vārtnēm līdz 3 m
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
277,25 € ar PVN
| Svars |
|---|
| 10 kg |
Produkta apraksts NICE Toona TO4005 – atsevišķs 230 V motors vārtnēm līdz 3 m
NICE Toona 4 TO4005 ir atsevišķs 230 V AC motors vienam vārtu vērtņu spārnam. Saskaņā ar NICE grafiku, ja garums ir 3 m, maksimālais svars ir aptuveni 300 kg; svars 500 kg attiecas uz garumu līdz aptuveni 1,8 m. Piedziņa ir neatgriezeniska, tai ir 7 µF kondensators un atvēršanas gala stāvokļa mikroslēdzis. Vadības bloks un piederumi ir atkarīgi no izvēlētā komplekta.
Izvēlieties 230 V AC motora spriegumu kopā ar saderīgu vadības bloku.
| Ātrā navigācija šajā lapā | ||
|---|---|---|
| Izvēle un ierobežojumi | Kalpošanas laiks | Komplekti |
| Iepakojuma saturs | Piederumi | Rokasgrāmata |
| Montāža | Elektroinstalācija | Piederumu pieslēgšana |
| Parametri | Apkope | Atbloķēšana |
Ar NICE Toona 4 TO4005 piedziņu saderīgi piederumi
Norādītos piederumus izmantojiet, ņemot vērā faktiskā vadības bloka spailes un izejas. Pašreizējos TO4005 komplektos ir MC800; agrākos komplektos var būt cita plate. Pirms montāžas pārbaudiet konkrēto pieslēguma shēmu.
Papildus iesakām iegādāties piedziņai saderīgus papildpiederumus:
| Kas | Kāpēc | Tips |
|---|---|---|
Vadības bloks |
Piedziņas vadības elektronika. |
|
| Signalizē par vārtu kustību. Antena ir tikai tiem modeļiem, kam tā ir skaidri norādīta; lampas izvēle ir atkarīga no izmantotā vadības bloka izejas. |
| |
Uzrauga telpu starp raidītāju un uztvērēju. Ja stars tiek pārtraukts, tie nosūta signālu vadības blokam; reakcija ir atkarīga no pieslēguma un iestatījumiem. Pēc montāžas pārbaudiet visu vārtu drošību. Pie MC800 BlueBUS un kontaktu fotoelementus pieslēdz pie dažādām ieejām. | ||
Kontaktu fotoelementi | Fotoelementus ar releju un atbilstošu kontaktu pieslēdziet pie attiecīgās faktiskā vadības bloka ieejas. | |
| Izvēlieties atbilstoši konkrētajā komplektā iekļautajam uztvērējam un nepieciešamajam kodējumam. | ||
| Uztvērējam un raidītājam jāizmanto vienāds kodējums; piedāvāto komplektu aprīkojums norādīts komplektu tabulā. |
|
|
|
Labākam tālvadības pults darbības rādiusam. |
||
|
Ja esat aizmirsis tālvadības pulti vai pie jums bieži brauc daudzi transportlīdzekļi vai nāk cilvēki un nevēlaties katram izsniegt pulti vai atvērt vārtus atsevišķi. |
||
|
Vārtu vadībai ar atslēgu, izmantojot slēdzi, ko ar vadu pieslēdz vadības blokam jebkurā izvēlētā vietā. |
||
|
Piedziņas vadība, pieliekot karti vai atslēgu pie karšu lasītāja. |
|
|
| Slēdzene notur vārtu vērtni aizvērtā pozīcijā. Pirms atvēršanas vadības blokam slēdzene jāatslēdz; piemērotību un spriegumu izvēlieties atbilstoši vārtiem un konkrētajai vadības ierīcei. |
|
TO4005 piedziņas izvēle

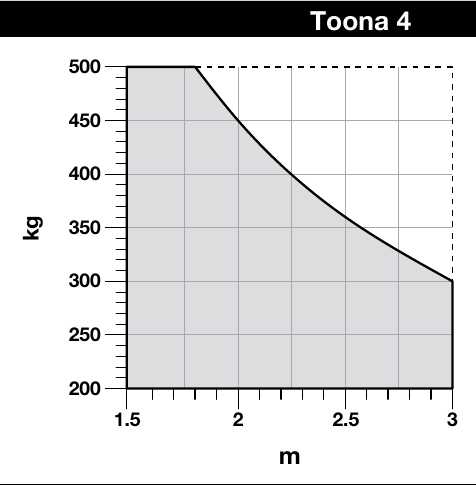

Vārtu vērtnes garuma un svara ierobežojumi
NICE Toona 4 diagrammā norādīts, ka aptuveni 500 kg, ja vērtnes garums nepārsniedz 1,8 m un 300 kg pie 3 m. Starp šiem punktiem pieļaujamais svars samazinās, palielinoties vērtnes garumam. Ņemiet vērā arī vērtnes vieglu kustību, pilnu aizpildījumu un vēja slodzi.
Paredzamais kalpošanas laiks
Kalpošanas laiks ir aprēķināts, pamatojoties uz slodzes indeksu, nevis garantētu ciklu skaitu. Saskaitiet tabulā norādītās attiecīgās vērtības un rezultātu nolasiet NICE oriģinālajā diagrammā.
| Automatizācijas sistēmas kopējās īpašības | Indekss | Kalpošanas laika diagramma |
|---|---|---|
| Ietekme uz Toona 4 indeksu |  Noklikšķiniet, lai palielinātu NICE oriģinālo diagrammu. | |
Vērtnes svars līdz 200 kg | 0 % | |
Vērtnes svars virs 200 līdz 300 kg | 10 % | |
Vērtnes svars virs 300 līdz 400 kg | 20 % | |
Vērtnes svars virs 400 līdz 500 kg | 30 % | |
Vērtnes garums no 2 līdz 3 m | 20 % | |
Temperatūra virs 40 °C, zem 0 °C vai gaisa mitrums virs 80 % | 20 % | |
Pilns vērtnes aizpildījums | 15 % | |
Vēja zona | 15 % | |

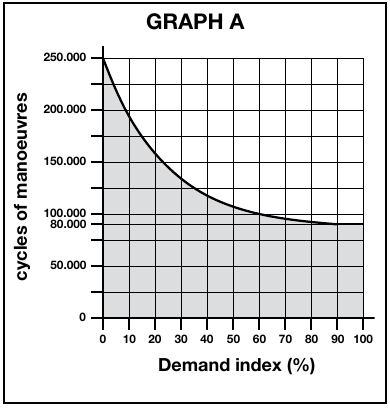

| Kalpošanas laika diagramma |
|---|
Aprēķinā izmantojiet vienas vērtnes svaru vienas vērtnes. Piemēram, ja svars ir 250 kg, garums 2,5 m un nav citu ietekmējošu faktoru, indekss ir 10 % + 20 % = 30 %; ciklu skaitu nolasa diagrammā.
Atsevišķs motors un komplekti
Šajā lapā tiek pasūtīta viena TO4005 piedziņa. NICE oriģinālajā rokasgrāmatā montāžas kronšteini, stiprinājumi un atslēgas attēlotas atbilstoši konkrētajam komplektācijas variantam. Pirms montāžas pārbaudiet piegādes komplektāciju, salīdzinot ar ražotāja 1. attēlu. Piedziņa viena pati bez vadības ierīces un nepieciešamajiem drošības elementiem neveido pilnīgu automatizācijas sistēmu.
Saderīgas vadības ierīces
- Pašreizējā vadības ierīce komplektos: NICE MC800 (MCA5R30 plate), aizstāj zemāk norādītos vecākos modeļus.
- Vienam motoram: NICE MC200 joprojām tiek pārdota.
- Vecāki saderīgie modeļi, kuru ražošana pārtraukta: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Esošā instalācijā izmantojiet tās faktiskās vadības plates instrukciju.
Komplekti ar TO4005 motoru
| Pamata komplekts – 1 vārtnes vērtne | Pamata komplekts – 2 vārtu vērtnes |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Komplektācija un cena » | 2 × TO4005, 1 × MC800, 1 × NICE tālvadības pults, 1 × OXIBD. Komplektācija un cena » |
| Komplekts ar fotocilvēkiem – 1 vārtnes vērtne | Komplekts ar fotocilvēkiem – 2 vārtu vērtnes |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pāris EPM. Komplektācija un cena » | 2 × TO4005, 1 × MC800, 1 × NICE tālvadības pults, 1 × OXIBD, 1 pāris EPM. Komplektācija un cena » |
| Komplekts ar piederumiem – 1 vārtnes vērtne | Komplekts ar piederumiem – 2 vārtu vērtnes |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pāris EPM, 1 × ELAC. Komplektācija un cena » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pāris EPM, 1 × ELAC. Komplektācija un cena » |
TO4005 piedziņas uzstādīšana
Pirms stiprināšanas pārliecinieties, ka stabs, tā pamats un stiprinājumi spēs izturēt vārtu vērtnes, piedziņas un vēja radīto slodzi. Profila izmērs vien nenosaka tā piemērotību: svarīgs ir arī materiāls, sienas biezums, augstums, eņģes novietojums un pamata stāvoklis.
Ja eņģes novietojums un staba forma neļauj ievērot montāžas diagrammā norādītos izmērus, pielāgojiet aizmugurējo kronšteinu vai izmantojiet pagarinātu PLA6 kronšteinu. Nosakiet izmērus A un B, balstoties uz izmērīto C un vēlamo atvēršanās leņķi, izmantojot NICE montāžas diagrammas. Atvēršanai uz āru nepieciešams pagarināts aizmugurējais kronšteins; nosakiet tā garumu pēc diagrammas un pārliecinieties, ka vārtu vērtne kustas brīvi.
Pirms stiprināšanas pārbaudiet arī, vai vārtu vērtne kustas vienmērīgi un atrodas drošā attālumā no nekustīgiem šķēršļiem. Priekšējam un aizmugurējam kronšteinam ir augstuma starpība F = 34 mm.
I. Aizmugurējā stiprinājuma kronšteina montāža

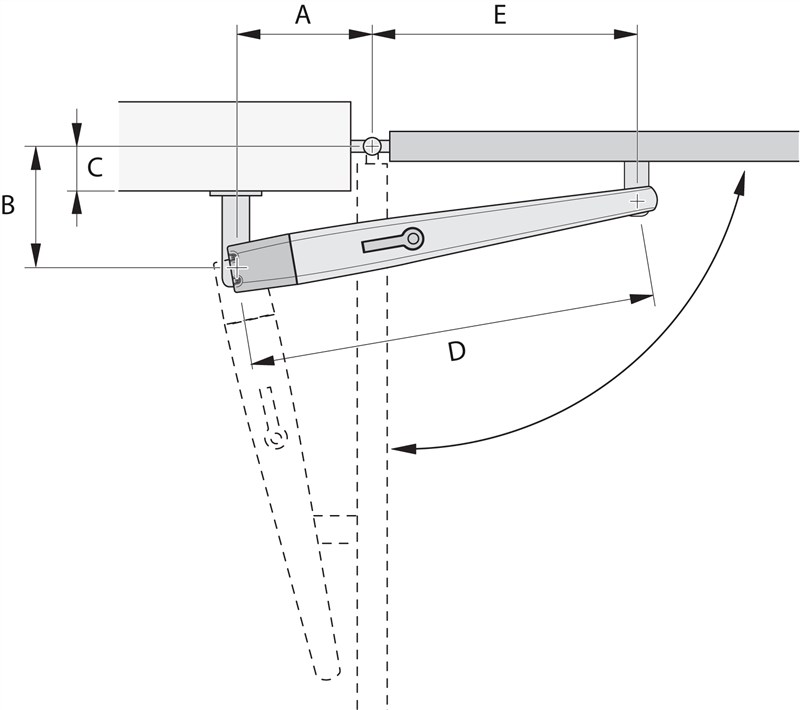

Atvēršanas shēma uz iekšpusi

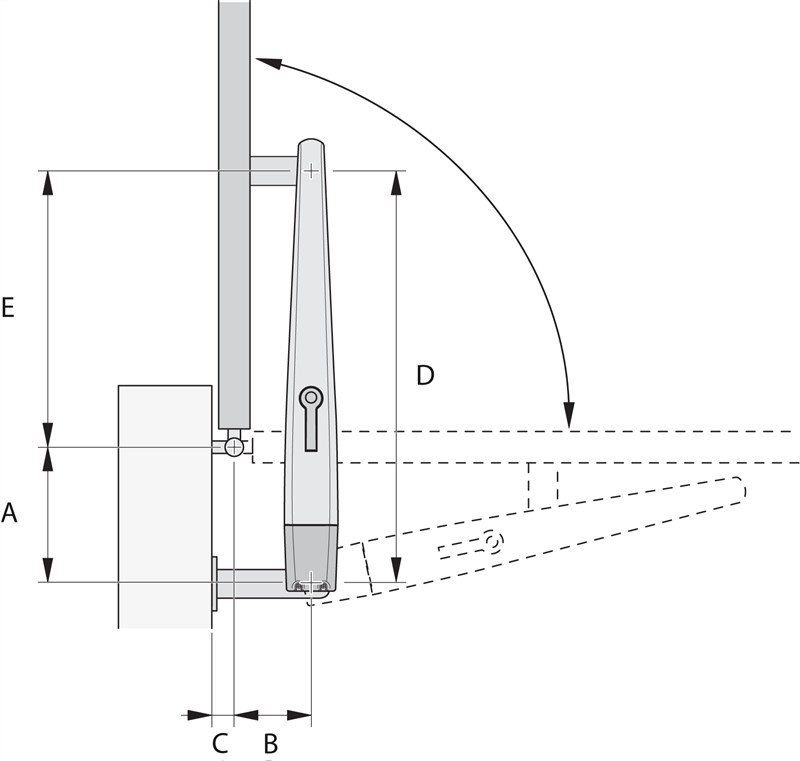

Atvēršanas shēma uz āru

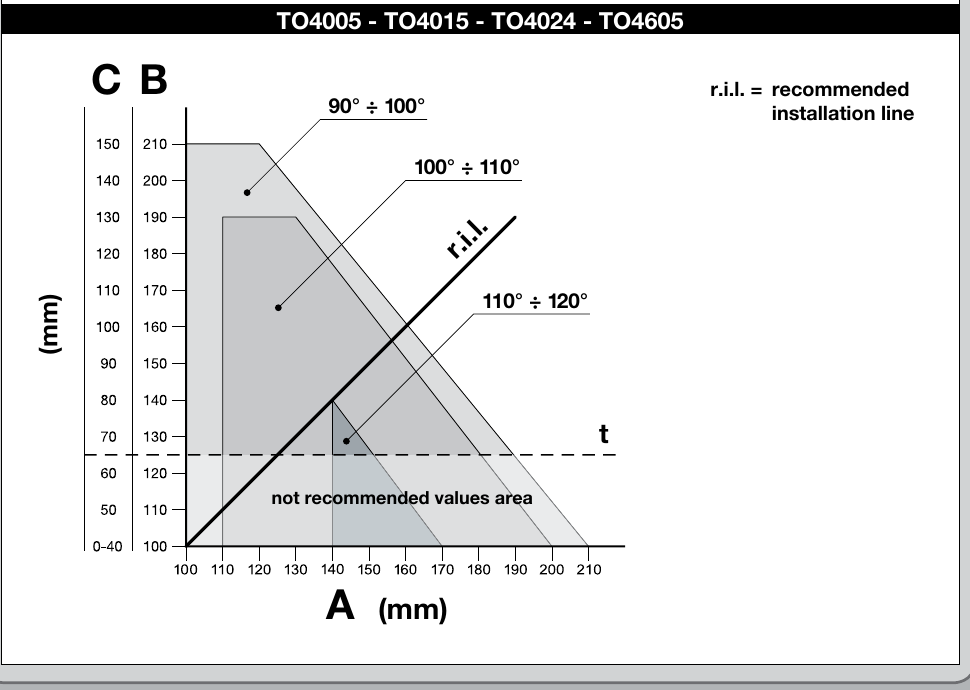

Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot diagrammu, kurā var noteikt izmērus A un B un maksimālo atvēršanās leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa kustētos vienmērīgi un lineāri.
Aprēķina diagramma

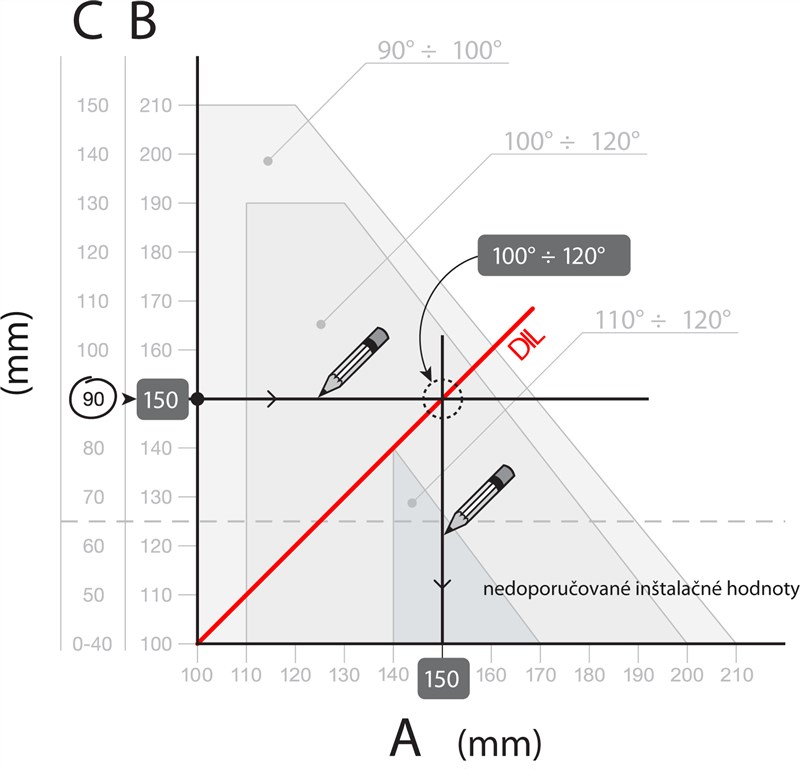

Piemērs vērtību nolasīšanai diagrammā
Aprēķina gaita:
- Izmēriet attālumu C no shēmas
- Diagrammā diagrammā novelciet horizontālu līniju, kas šķērso izmērīto vērtību C
- Šīs līnijas un DIL (Ieteicamā uzstādīšanas līnija) krustpunktā nosakiet maksimālo atvēršanās leņķi
- Ja krustpunkts atrodas zem t līmeņa, jāpielāgo vērtības, lai krustpunkts atrastos virs šī līmeņa
- Ja krustpunkts atrodas virs t līmeņa, viss ir kārtībā, taču, ja noteiktais maksimālais atvēršanās leņķis nav piemērots, jāpielāgo vērtība A un vajadzības gadījumā arī vērtība B, lai tās būtu līdzīgas (ideālā gadījumā vienādas)
Pirms kronšteina piestiprināšanas pie staba vai sienas saīsiniet to līdz vajadzīgajam garumam atbilstoši izmēriem A un B un piemetiniet pie montāžas plāksnes.

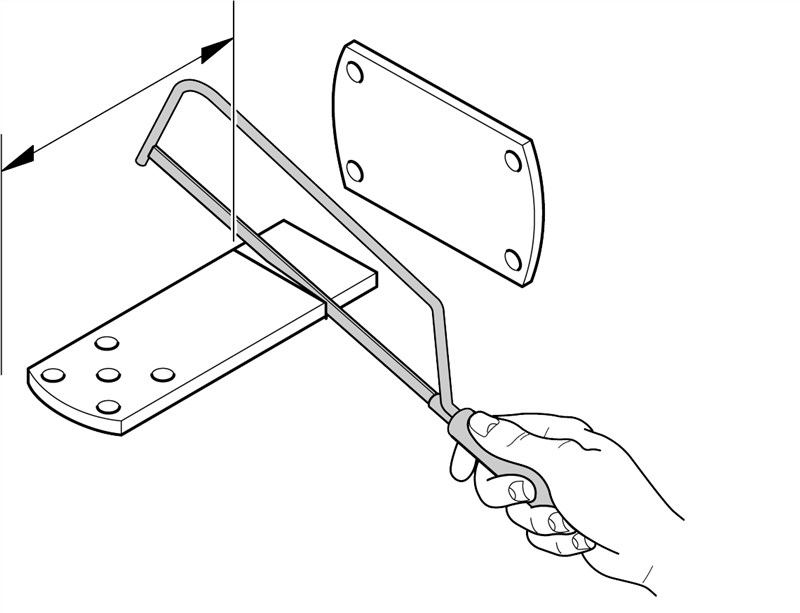

1. Nogrieziet kronšteinu vajadzīgajā garumā

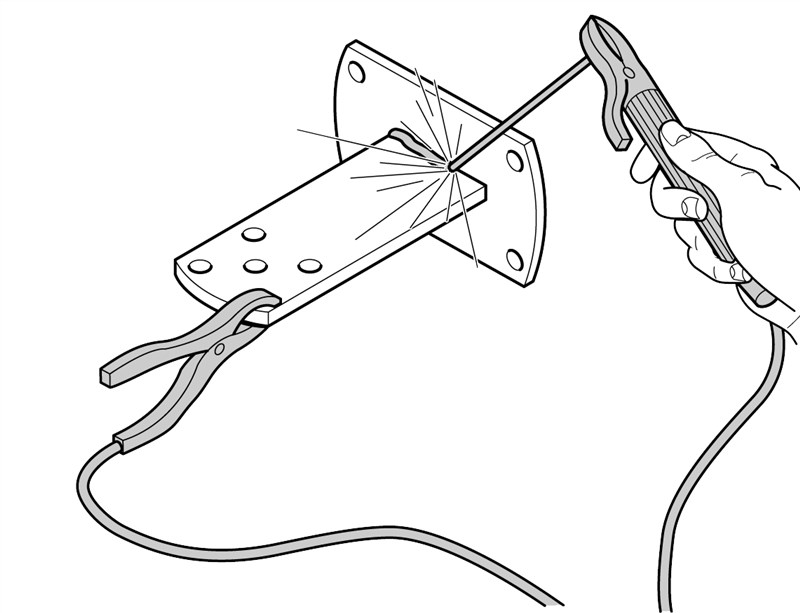

2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes
Komplektā iekļautā standarta aizmugurējā kronšteina garums ir 150 mm. Pirms metināšanas salīdziniet pieejamo garumu ar montāžas diagrammā norādītajiem izmēriem; ja tā nepietiek, izmantojiet atbilstoši pagarinātu kronšteinu.

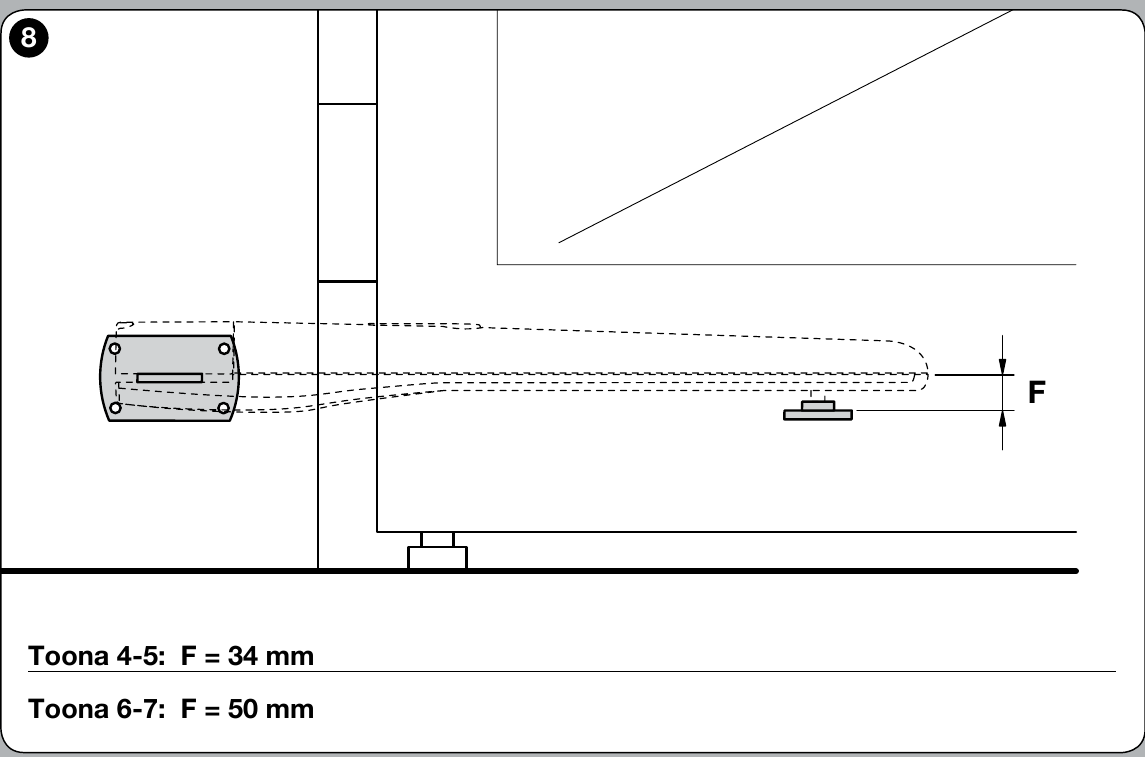

Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējo kronšteinu varēs nostiprināt pie vārtu vērtnes stingrās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.
Starpība F = 34 mm.
Ja viss der, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
II. Priekšējā stiprinājuma kronšteina montāža
Priekšējais kronšteins jāuzstāda uz vārtu vērtnes atbilstoši vērtībām D un E, ko nolasāt no tabulas (vērtība D ir fiksēta un ir 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
Komplektā ir iekļauta metināmā kronšteina. Ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvo skrūvējamo kronšteinu NICE PLA8.
- Aprēķiniet no tabulas vērtību E
- Aprēķiniet augstumu pēc attēla kronšteinu augstuma (skatīt attēlu)
- Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināt, pagaidām iesakām to tikai punktmetināt)

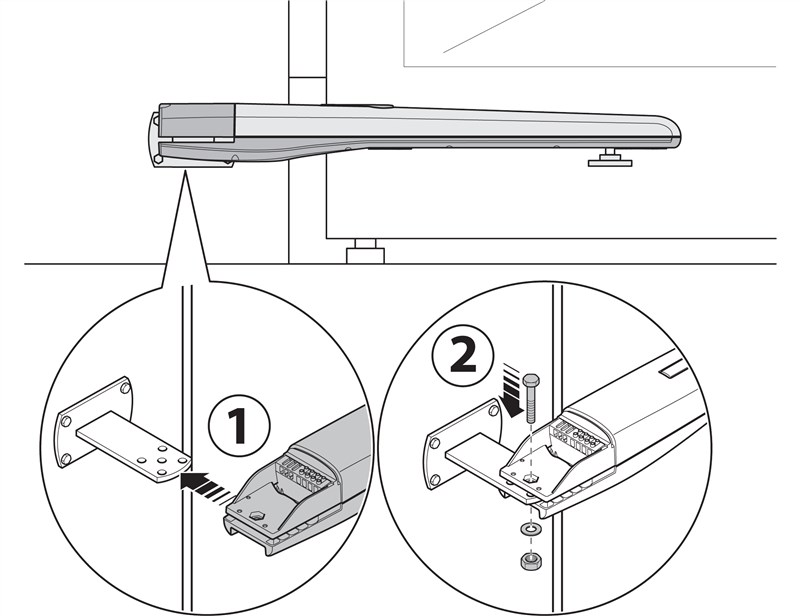

III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina
- Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
- Pilnībā pievelciet uzgriezni, pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties

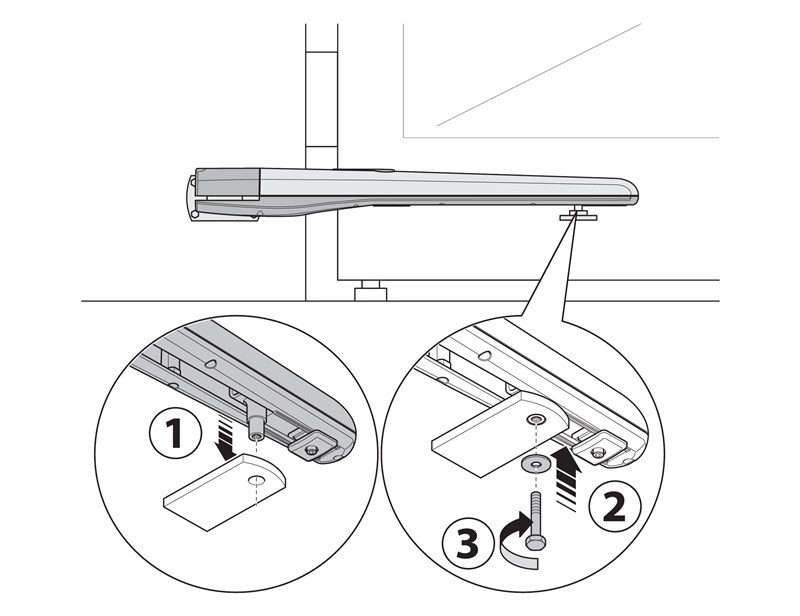

IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina
- Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
- Pilnībā pievelciet tapu

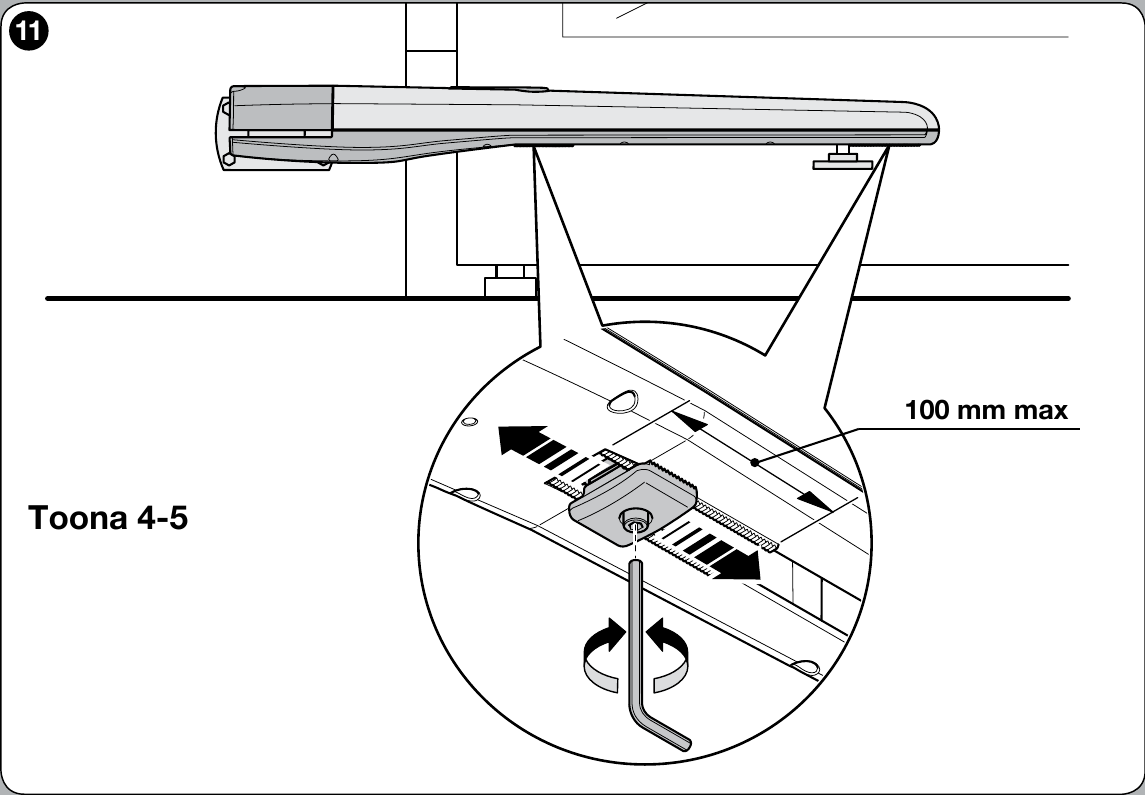

V. Mikroslēdža atdure atvēršanas pozīcijā
TO4005 ir 230 V Toona 4 modelis ar mehānisko atduri un mikroslēdzi. Saskaroties ar atduri, mikroslēdzis pārtrauc elektrības padevi motoram. Gala stāvokļa iestatīšana un pārbaude jāveic saskaņā ar oriģinālo rasējumu un izmantoto vadības bloku; 24 V mehāniskās atdures procedūru nedrīkst piemērot šim modelim, vispirms to nepārbaudot.

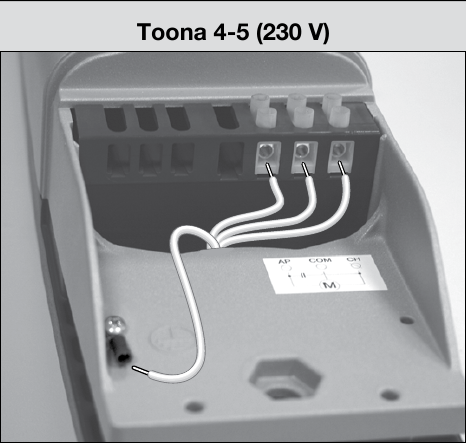

TO4005 motora elektriskais pieslēgums

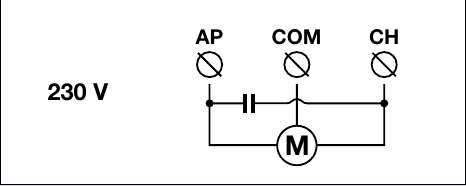

Motoram ir pieslēgumi AP / COM / CH un atsevišķs aizsargzemējums. Pieslēgšanu veiciet tikai tad, kad barošana ir atvienota, saskaņā ar NICE 15. attēlu un faktiskā vadības bloka instrukciju. Pārbaudiet kustības virzienu, gala mikroslēdzi un aizsargelementus, pārbaudot vārtu darbību kopumā.
Vadības bloks MC800 lieto tikai komplektācijās, kurās tas patiešām ir iekļauts. Motora 230 V spriegums pats par sevi nenorāda, kāds spriegums ir fotoelementu, bākuguns vai vadības ierīču izejās.
Piederumu pieslēgšana MC800 ar MCA5R30 plati
Tālāk norādītā pieslēguma shēma attiecas uz MC800/MCA5R30 pašreizējās TO4005 komplektācijās. Piederumu spailes atrodas vadības blokā, nevis pašā motorā. Ja izmantojat citu vadības bloku, ievērojiet tā shēmu. Pirms darba atvienojiet tīkla barošanu.
| Piederumi | Spailes, barošana un polaritāte |
|---|---|
Palīgbarošana | Uz MCA5R30 plates ir 3. spaile = 0 V (−) un 4. spaile = +24 V DC un ieeju kopējais punkts. Kopējais ierobežojums barojamiem piederumiem ir 200 mA; pārbaudiet katras ierīces strāvas patēriņu un pieļaujamo spriegumu. |
EPM releja fotoelementi | Ja Standby režīms ir izslēgts un fototests nav aktivizēts, barojiet raidītāju TX un uztvērēju RX no 4. spailes (+24 V DC) un 3. spailes (−). Bezpotenciāla kontaktu C–NC uztvērējā pieslēdziet starp 4. spaili (kopējā) un attiecīgo ieeju 8/PHOTO, 9/PHOTO1 vai 10/PHOTO2. Kontaktam nav +/− polaritātes. AUX ieejām jābūt iestatītām releja fotoelementu režīmā; gala slēdžu režīmā to funkcija ir cita. |
EPM, kad Standby ir ieslēgts | Saskaņā ar MCA5R30 shēmu barojiet gan TX, gan RX starp 4. spaili (+24 V DC) un 5. spaili (OutSTB, komutējama atgriezes ķēde). EPM fotoelementiem 1 = +, 2 = atgriezes ķēde. OutSTB ir 24 V, ne vairāk kā 4 W un Standby režīmā tiek izslēgta; 5. spaili neizmantojiet kā pastāvīgu mīnusu. RX C–NC kontakts tiek savienots starp 4. spaili un attiecīgo PHOTO ieeju. |
EPM ar fototestu | Saskaņā ar fototesta shēmu savienojiet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Uztvērējam ir pastāvīga barošana: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontakts paliek savienots starp 4. spaili un attiecīgo PHOTO ieeju. Nepārslogojiet OutSTB un neizmantojiet to vienlaikus citas slodzes pieslēgšanai; pēc savienošanas veiciet ierīču apmācīšanu un pārbaudiet drošības funkciju. |
BlueBUS fotocellulas | Saderīgs EPMB pieslēdziet ar diviem vadiem pie BlueBUS 6. un 7. spailes. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc elementa pievienošanas vai noņemšanas palaidiet ierīču apmācīšanu. |
STOP un vadības kontakti | Bezpotenciāla ieeja 12/STOP atkarībā no pieslēgtā elementa pieņem NO, NC vai 8,2 kΩ; stāvoklis tiek apgūts. 13/SbS, 14/OPEN un 15/CLOSE izmanto NO kontaktu pret 4. spaili (kopējā). Šādiem kontaktiem nav +/−; nepievadiet ieejām ārēju spriegumu. Tas attiecas arī uz atslēgas slēdža vai ārējā uztvērēja releju. |
ELAC bākuguns | NICE ELAC pieslēdziet izejai FLASH paredzēta atsevišķai mirgojošai lampai: pārslēdzams 120/250 V AC, ne vairāk kā 21 W. Tā ir tīkla izeja; tai nav +/−. To nedrīkst sajaukt ar 24 V piederumu spailēm. |
Elektriskā slēdzene | Spailes 1–2 / EL: 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav +/−; pārbaudiet slēdzenes parametrus. |
Radio uztvērējs | OXIBD tiek ievietots savienotājā SM; neizmantojiet tam barošanas spailes 3/4 vai BlueBUS. Antenu pieslēdz atbilstoši uztvērēja norādēm, nevis motora spailēm. |
Ja AUX ieejas 8–11 izmanto gala slēdžiem, to funkcija atšķiras no PHOTO ieeju funkcijas; TO4005 motorā iebūvētais mikroslēdzis pats par sevi nenosaka AUX iestatījumu vadības blokā. Mainot fotocelulas vai savienojumu, atkārtojiet attiecīgo apmācīšanu un pārbaudiet vārtu apturēšanu un reakciju. Detalizēta procedūra ir aprakstīta MC800 vadības bloka rokasgrāmatā.
Releja fotocelulas Standby režīmā
Releja fotocelulas ar fototestu
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
- Atbīdiet piedziņas slēdzenes vāciņu.
- Ievietojiet atbloķēšanas atslēgu, pagrieziet to un izvelciet sviru.
- Lēnām pārvietojiet vārtu vērtni ar roku. Pēc darba pabeigšanas atkal nobloķējiet piedziņu un pārbaudiet tās saķeri.
Procedūra atbilst sākotnējam NICE attēlam Nr. 16. Pārvietojiet vērtni ar roku tikai pēc strāvas padeves atvienošanas un pārliecināšanās, ka to var droši pārvietot.
Tehniskie parametri
Modelis | NICE Toona 4 TO4005 |
|---|---|
Pielietojums | Elektromehāniska piedziņa veramajiem vārtiem |
Motora barošana | 230 V AC / 50 Hz |
Maksimālais / nominālais strāvas patēriņš | 1,5 A / 1 A |
Maksimālā / nominālā jauda | 340 W / 180 W |
Iebūvētais kondensators | 7 µF |
Gājiens | 385 mm |
Ātrums bez slodzes / ar slodzi | 0,016 / 0,012 m/s |
Maksimālais / nominālais spēks | 1 800 N / 600 N |
Cikli stundā pie nominālā spēka | 58 |
Aizsardzība / izolācija | IP44 / F klase |
Termiskā aizsardzība | 140 °C |
Darba temperatūra | −20 līdz +50 °C |
Izmēri (g × p × a) | 820 × 115 × 105 mm |
Piedziņas svars | 6 kg |
Drošība un apkope
Pirms nodošanas ekspluatācijā pārbaudiet vārtu vērtnes kustību, gala atduri, kustības virzienu, fotocelulas un citas drošības ierīces. Motoram nav atsevišķa spēka iestatījuma; to iestata vadības bloks. NICE prasa veikt plānoto piedziņas pārbaudi ne retāk kā reizi 6 mēnešos, tostarp pārbaudot stiprinājumus, vītņstieni un darbību.
