NICE Toona 5016P – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes garumu līdz 5 m un svaru līdz 800 kg, intensīvai lietošanai
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
397,03 € ar PVN
| Svars |
|---|
| 11 kg |
Produkta apraksts NICE Toona 5016P – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes garumu līdz 5 m un svaru līdz 800 kg, intensīvai lietošanai
NICE Toona TO5016P ir atsevišķs motors 230 V AC vienam vārtu vērtnei.
Lietošanas ierobežojumi: 5 m un 800 kg nav pieļaujami vienlaikus. Pie 5 m grafikā pieļaujami aptuveni 250 kg, bet 800 kg — tikai līdz aptuveni 1,8 m. Piemērotību nosakiet pēc TO5016P līknes ņemot vērā konkrētās vērtnes garumu un svaru.
Atsevišķam motoram nepieciešams piemērots vadības bloks. Pašreizējā MC800/MCA5R30 ir pieejama izvēle vienam vai diviem motoriem; MC200 ir pieejama vienam motoram. Vecākā komplektā ievērojiet faktiski uzstādītās vadības plates instrukciju.
| Ātrā navigācija | |
|---|---|
| Piederumi | Ierobežojumi |
| Kalpošanas laiks | Montāža |
| Pieslēgšana | Atbloķēšana |
| Parametri | Apkope |
| Piederumi – spailes un polaritāte | PDF rokasgrāmata |
- Neatgriezeniska
- 230V
- Lēna
- Ar mehānisko atduri un mikroslēdzi; gala atduru novietojumu pārbaudiet piegādātajam izstrādājumam.
- Lielākai slodzei – 3200N

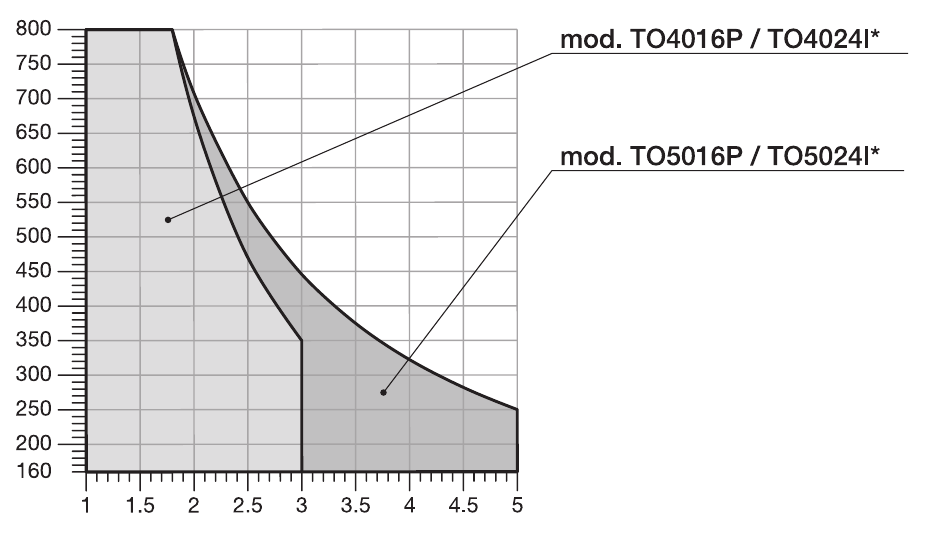

Pielietojuma diapazons
Ražotāja grafiks modelim TO5016P: vienas vērtnes pieļaujamo garuma un svara kombināciju nosakiet pēc līknes ar apzīmējumu TO5016P.
Kalpošanas laiks un slodze
TO5016P papildinājumā NICE norāda orientējošu diapazonu: 50 000 līdz 150 000 darba ciklu. Faktiskais kalpošanas laiks ir atkarīgs no vērtnes garuma un svara, kustības pretestības, vēja, temperatūras un apkopes. Precīzu ciklu skaitu šajā diapazonā nav iespējams noteikt vai garantēt.
Saderīgi vadības bloki
Pašlaik piedāvājumā
- NICE MC800 – pašreizējais modelis vienam vai diviem 230 V motoriem.
- NICE MC200 – pašreizējais modelis vienam 230 V motoram.
Agrāk saderīgi vadības bloki – vairs netiek ražoti
Pašreizējā piedāvājumā MC800 aizstāj vecākos modeļus A60, A400, A6 un A6F. Ja izmantojat jau esošu sistēmu, neizmantojiet MC800 rokasgrāmatu vecākajai uzstādītajai vadības platei.
I. Aizmugurējā stiprinājuma kronšteina montāža
Kronšteinu nostiprināšana: Pirms montāžas izmēriet eņģes nobīdi un A/B/C izmērus saskaņā ar montāžas grafika datiem. Parastam tērauda stabam iesakām 120 × 120 mm. Profilu 100 × 100 mm izmantojiet tikai pēc staba, stiprinājuma un pamata stiprības novērtēšanas, ņemot vērā vārtus un vēju.
Ja grafikā norādītie izmēri neder, pielāgojiet aizmugurējo kronšteinu vai izmantojiet pagarināto PLA6 kronšteinu. Ja vārti atveras uz āru, pagarinātais aizmugurējais kronšteins ir nepieciešams; tā novietojumu nosakiet pēc grafika un pārbaudiet, vai vērtne kustas brīvi.
 |
 |
| Atvēršanās shēma uz iekšpusi | Atvēršanās shēma uz ārpusi |

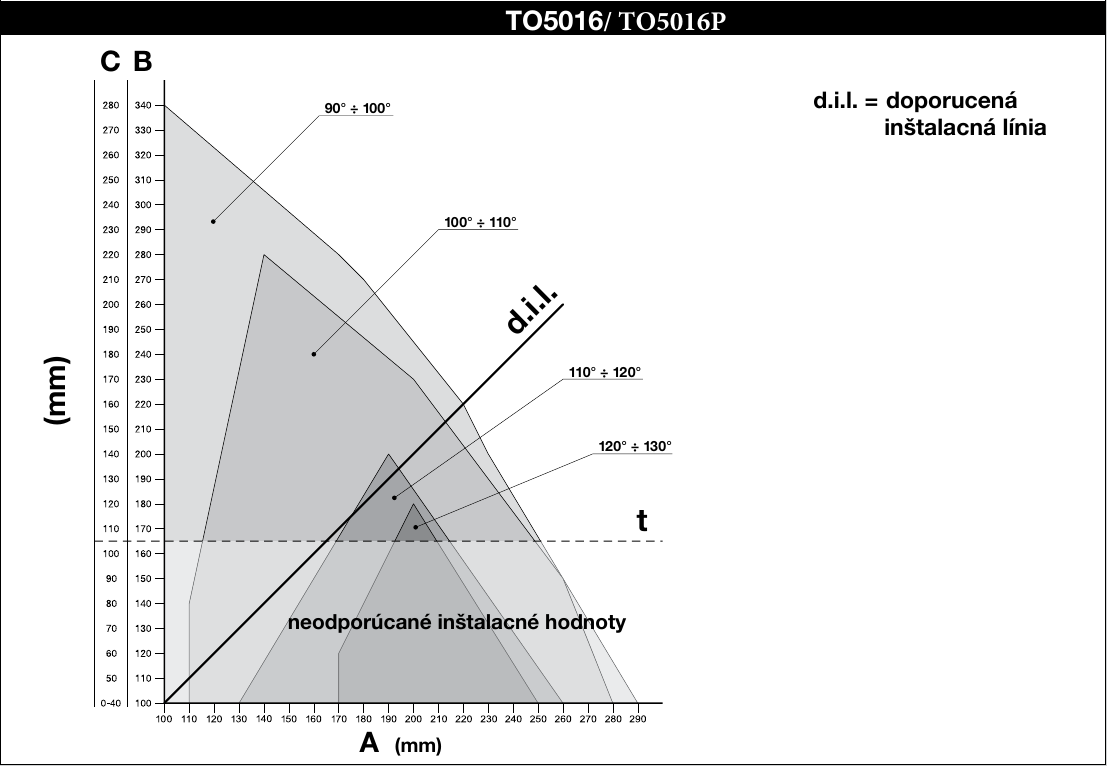

Aprēķiniet aizmugurējā kronšteina pozīciju, izmantojot grafiku, kurā var noteikt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību: vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa kustētos vienmērīgi un lineāri.

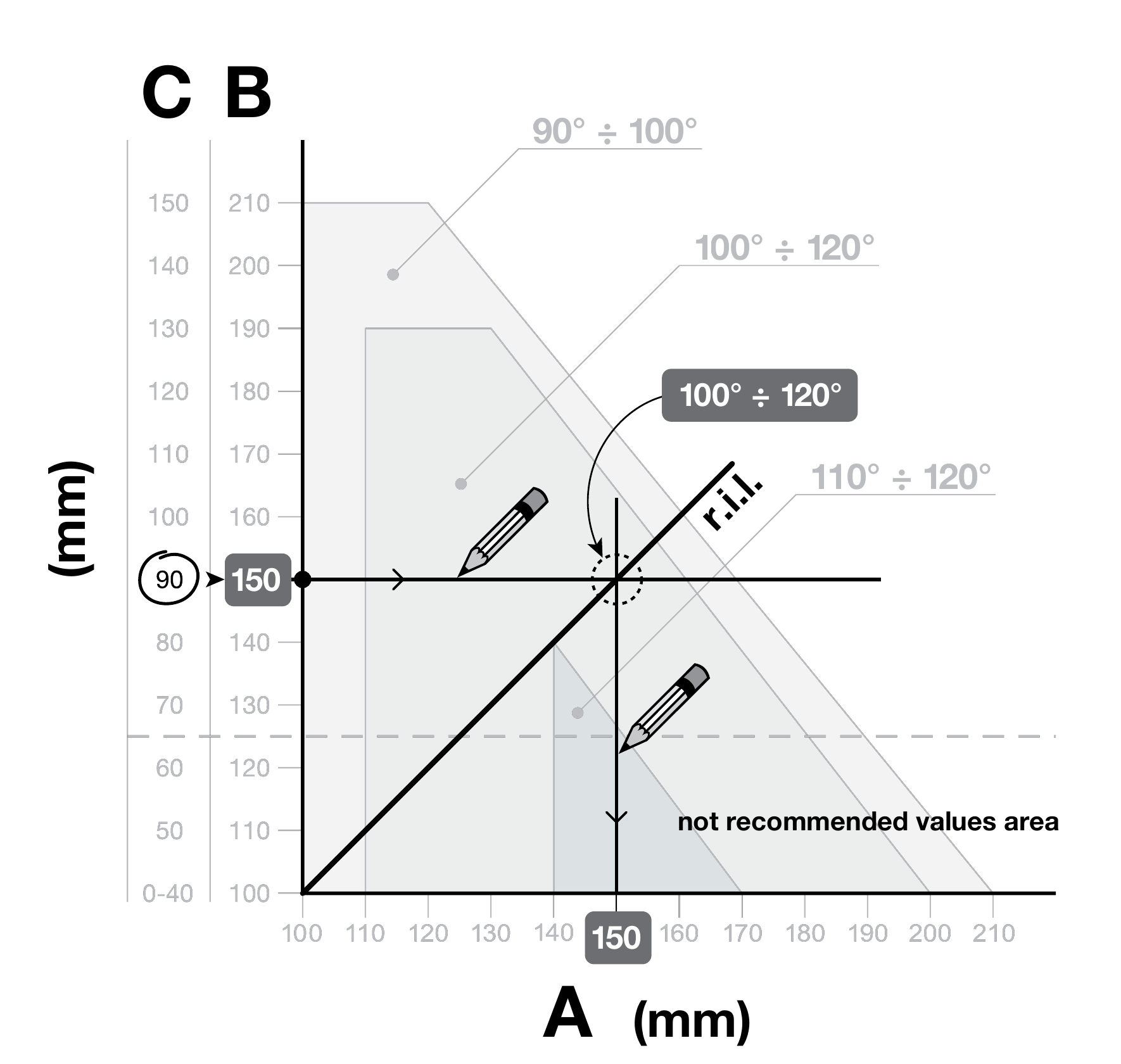

Piemērā parādīts, kā nolasīt datus. Izmērus modelim TO5016P nosakiet pēc konkrētā modeļa montāžas grafika tieši zemāk.
Aprēķināšanas gaita:
- Izmēriet attālumu C no shēmas
- Atrodiet grafikā izmērīto C vērtību, novelciet horizontālu līniju un nolasiet B vērtību blakus esošajā skalā.
- Krustpunkts ar līniju d.i.l. norāda maksimālo atvēršanas leņķi; no tā nolasiet A, velkot vertikāli.
- Ražotājs neiesaka B vērtības, kas atrodas zem pārtrauktās līnijas t.
- Ja leņķis nav piemērots, pielāgojiet A un, ja nepieciešams, arī B, lai tie būtu aptuveni vienādi; pārbaudiet visu vērtnes kustību.
Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēram A un B un piemetināt pie montāžas plāksnes.
 |
 |
| 1. Nogrieziet kronšteinu vajadzīgajā garumā | 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes |
Piegādātais aizmugurējais kronšteins ir 150 mm. Pirms saīsināšanas un piemetināšanas pārbaudiet, vai iegūtie izmēri atbilst rasējumam.
|
Pirms aizmugurējā kronšteina nostiprināšanas pārbaudiet, vai priekšējais kronšteins atrodas uz vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā. Starpība F = 34 mm. |
 |
Ja viss atbilst, nostipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.
Priekšējais kronšteins un stiprinājuma augstums
Modelim TO5016P fiksētais izmērs ir D = 845 mm. Atbilstoši izmērītajai A vērtībai izvēlieties E no tabulas (E = 845 mm − A). Kronšteinu augstuma starpība NICE rasējumā ir F = 34 mm; pirms piemetināšanas pārbaudiet to komplektā piegādātajiem kronšteiniem.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |

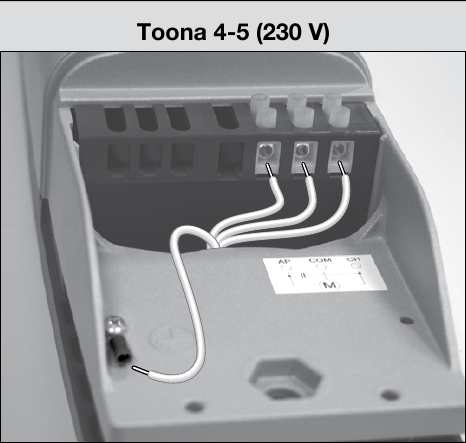

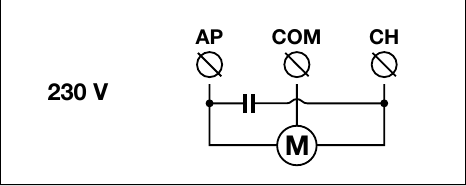

Motora kabeļu pieslēgšana
Pirms pieslēgšanas atvienojiet elektrības padevi. 230 V AC ir motora spriegums; vadības bloka barošana un piederumu izejas jāizvērtē atsevišķi. Uz motora ir marķētas spailes AP / COM / CH un aizsargzemējums. Pieslēgšanu, kustības virzienu un mikroslēdžu pārbaudi veiciet saskaņā ar NICE oriģinālo attēlu un izmantotā vadības bloka instrukciju. Atveroties uz āru, saskaņā ar NICE jāsamaina vietām virziena vadi; aizsargvads paliek savā vietā.
Pēc pieslēgšanas pārbaudiet kustības virzienu, apstāšanās pozīcijas un drošības elementus saskaņā ar konkrētā vadības bloka instrukciju. Elektriskos pieslēgumus un pārbaudes drīkst veikt tikai kvalificēta persona.
Gala pozīcijas un mikroslēdzis
230 V motoram ir mehāniskais atduris ar mikroslēdzi, kas, saskaroties ar tapu, pārtrauc barošanu. Uzstādītājam, atvienojot barošanu, jāpārbauda komplektā piegādātā izstrādājuma atduru skaits un novietojums, kā arī jāpārbauda atvēršana un aizvēršana saskaņā ar faktiskā vadības bloka instrukciju. 24 V versijas mehāniskā atdura regulēšanas procedūru nedrīkst attiecināt uz šo 230 V motoru.
Piederumu pieslēgšana MC800 ar MCA5R30 plati
Tālāk norādītais pieslēgums attiecas uz MC800/MCA5R30 komplektiem ar šo vadības bloku. Piederumu spailes atrodas vadības blokā, nevis pašā motorā. Izmantojot citu vadības bloku, lietojiet tā shēmu. Pirms darbu sākšanas atvienojiet elektrotīkla barošanu.
| Piederumi | Spailes, barošana un polaritāte |
|---|---|
Palīgbarošana | Uz MCA5R30 plates ir 3. spaile = 0 V (−) un 4. spaile = +24 V DC un ieeju kopējais punkts. Piederumu kopējā pieļaujamā barošanas slodze ir 200 mA; pārbaudiet katra izstrādājuma strāvas patēriņu un pieļaujamo spriegumu. |
EPM releja fotoelementi | Ja Standby ir izslēgts un fototests netiek veikts, barojiet raidītāju TX un uztvērēju RX no 4. spailes (+24 V DC) un 3. spailes (−). Bezpotenciāla kontaktu C–NC uztvērējā pieslēdziet starp 4. spaili (kopējais punkts) un attiecīgo ieeju 8/PHOTO, 9/PHOTO1 vai 10/PHOTO2. Kontaktam nav polaritātes (+/−). AUX ieejām jābūt iestatītām releja fotoelementu režīmā; gala slēdžu režīmā tām ir cita nozīme. |
EPM, ja Standby ir ieslēgts | Saskaņā ar MCA5R30 shēmu barojiet gan TX, gan RX starp 4. spaili (+24 V DC) un 5. spaili (OutSTB, komutēta atgriezeniskā ķēde). EPM fotoelementiem 1 = +, 2 = atgriezeniskā ķēde. OutSTB ir 24 V, ne vairāk kā 4 W un gaidstāves režīmā izslēdzas; 5. spaili neizmantojiet kā pastāvīgu mīnusu. RX C–NC kontakts jāpievieno starp 4. spaili un attiecīgo PHOTO ieeju. |
EPM ar fototestu | Atbilstoši fototesta shēmai pievienojiet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Uztvērējs tiek barots nepārtraukti: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontakts paliek savienots starp 4. spaili un attiecīgo PHOTO ieeju. Nepārslogojiet OutSTB un neizmantojiet to vienlaikus citai slodzei; pēc pievienošanas veiciet ierīču apmācību un pārbaudiet drošības funkciju. |
BlueBUS fotobari | Saderīgi EPMB pievienojiet ar diviem vadiem pie BlueBUS 6. un 7. spailes. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc elementa pievienošanas vai noņemšanas palaidiet ierīču apmācību. |
STOP un vadības kontakti | Bezpotenciāla ieeja 12/STOP atkarībā no pievienotā elementa pieņem NO, NC vai 8,2 kΩ; stāvoklis tiek apgūts. 13/SbS, 14/OPEN un 15/CLOSE izmanto NO kontaktu pret 4. spaili (kopējo). Šādiem kontaktiem nav +/− polaritātes; nepievadiet ieejām ārēju spriegumu. Tas attiecas arī uz atslēgas slēdža vai ārējā uztvērēja releja kontaktiem. |
ELAC bākuguns | NICE ELAC pievienojiet pie izejas FLASH kas paredzēta atsevišķai mirgojošai lampai: komutēts 120/250 V AC, ne vairāk kā 21 W. Tā ir tīkla sprieguma izeja; tai nav +/− polaritātes. To nedrīkst sajaukt ar piederumu 24 V spailēm. |
Elektromagnētiskā slēdzene | Spailes 1–2 / EL: 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav +/− polaritātes; pārbaudiet slēdzenes parametrus. |
Radio uztvērējs | OXIBD ievieto savienotājā SM; neizmantojiet tam 3./4. barošanas spailes vai BlueBUS. Antenu pievieno atbilstoši uztvērēja, nevis motora spaiļu shēmai. |
Ja AUX 8–11 ieejas izmanto gala slēdžiem, to funkcija atšķiras no PHOTO ieeju funkcijas. Mainot fotobarus vai to pieslēgumu, atkārtojiet attiecīgo apmācību un pārbaudiet vārtu apturēšanu un reakciju. Detalizēta instrukcija ir atrodama MC800 vadības bloka instrukcijā.
Releju fotobari gaidstāves režīmā
Releju fotobari ar fototestu
Saderīgi piederumi NICE Toona TO5016P piedziņai
Izvēlieties piederumus atbilstoši faktiskajam vadības blokam, tā ieejām, izejām un radio uztvērējam:
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Motora elektronika; izvēlieties instrukciju atbilstoši faktiski uzstādītajai platei. |
|
| Bākuguns | Signalizē par kustību. Antena ir tikai tiem modeļiem, kuriem to norādījis ražotājs. Izvēle ir atkarīga no vadības bloka izejas. |
Citu bākuguni izvēlieties atbilstoši faktiskā vadības bloka izejas spriegumam un pieļaujamajai slodzei. |
| Fotobari | Uzrauga gaismas kūļa zonu un nodod signālu vadības blokam. Vārtu reakcija ir atkarīga no pieslēguma un iestatījumiem; pēc uzstādīšanas pārbaudiet visu sistēmu. | |
| Raidītājs | Izvēlieties tālvadības pulti atbilstoši vadības blokā uzstādītajam uztvērējam un kodējumam. ON3EBD paredzēts OXIBD, bet ON3ELR — OXILR uztvērējam. | |
| Uztvērējs | Radio uztvērējam jāatbalsta tālvadības pults kodēšana; viedās mājas saskarnēm ir atšķirīgas funkcijas. |
|
| Antena | Uztvērēja uztveršanas uzlabošanai, ja antena ir pareizi novietota un pieslēgta. | |
| Tastatūra | Vadība ar kodu. BlueBUS tastatūrai nepieciešama plate, kas atbalsta vadības ierīces. | |
| Atslēgas slēdzis | Vadība, izmantojot atbilstošu vadības ieeju vadības blokā. | |
| Karšu lasītāji | ETPB nepieciešams, lai attiecīgā plate atbalstītu BlueBUS vadības ierīces. |
|
| Elektroslēdzenes | Vārtu vērtnes fiksēšanai; pārbaudiet slēdzenes vadības veidu un spriegumu atbilstoši vadības blokam un montāžai. |
|
Piedziņas manuāla atbloķēšana
Atbloķējiet vai nobloķējiet piedziņu tikai tad, kad vērtne ir nekustīga. Ja vārtiem ir elektroslēdzene, vispirms to atslēdziet. Bojājuma gadījumā atvienojiet barošanu.
- Atbīdiet aizsargvāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet atbloķēšanas sviru un pārvietojiet vārtu vērtni ar roku.
- Lai atkal nobloķētu piedziņu, nolaidiet sviru, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, izņemiet to un aizveriet vāciņu.
Pirms atkārtotas iedarbināšanas pārliecinieties, ka piedziņa ir nofiksēta un vārtu kustības zonā neviena nav.
Pārbaude un apkope
Nodrošiniet piedziņas profesionālu pārbaudi vismaz reizi 6 mēnešos; intensīvas lietošanas gadījumā pārbaudes var būt nepieciešamas biežāk. Kad barošana ir atvienota, tehniķis pārbauda stiprinājumus, koroziju, nodilumu un vītņstieņa un vaduzgriežņa eļļojumu, pēc tam pārbauda kustību un drošības ierīces. Ja vārti darbojas neparasti, nemēģiniet tos remontēt paši; vērsieties pie uzstādītāja.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
Modelis | TO5016P |
Piedziņas motors | 230 V AC |
Maksimālais / nominālais strāvas patēriņš | 1,7 A / 1,2 A |
Maksimālā / nominālā jauda | 385 W / 220 W |
Motora kondensators | 12 µF |
Gājiens | 505 mm |
Ātrums bez slodzes | 0,013 m/s |
Ātrums slodzes apstākļos | 0,010 m/s |
Maksimālais / nominālais spēks | 3 200 N / 800 N |
Cikli stundā pie nominālā spēka | 46 |
Aizsardzība | IP44 |
Darba temperatūra | −20 līdz +50 °C |
Termiskā aizsardzība | 140 °C |
Izolācijas klase | F |
Aptuvenais kalpošanas laiks saskaņā ar NICE | 50 000 līdz 150 000 darba ciklu |
Kopējie izmēri (garums × platums × augstums) | 965 × 115 × 105 mm |
Motora svars | 7 kg |
TO5016P modeļa parametrus un diagrammu papildina ražotāja montāžas pielikums. Programmēšanu veiciet saskaņā ar faktiski uzstādītā vadības bloka instrukciju.
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
