NICE TOO TOO4500 – atsevišķa piedziņa vienam vārtu panelim, 4,5 m/250 kg
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
196,44 € ar PVN
| Svars |
|---|
| 6,00 kg |
Produkta apraksts NICE TOO TOO4500 – atsevišķa piedziņa vienam vārtu panelim, 4,5 m/250 kg
NICE TOO4500 ir atsevišķs elektromehānisks piedziņa vienam veramo vārtu spārnam līdz 4,5 m un līdz 250 kg. Motors ir 230 V AC; tas nav 24 V variants. Tas ir neatgriezeniska un strāvas padeves pārtraukuma gadījumā to atbloķē ar atslēgu. Vadības bloks un drošības elementi jāizvēlas, ņemot vērā visus vārtus.
| Ātrā navigācija | |
|---|---|
| Izvēle | Vadības bloks |
| Komplekti | Montāža |
| Izmērs C | Pieslēgšana |
| Pārbaude | Piederumi |
| Atbloķēšana | Apkope |
| Parametri | Lietošanas instrukcija |
| Piederumi – spailes un polaritāte | PDF instrukcija |
Kad izvēlēties šo piedziņu
4,5 m un 250 kg ierobežojumi attiecas uz vienu vārtu spārnu, taču tie vieni paši nenosaka, vai piedziņa ir piemērota. Svarīga ir arī kustības pretestība, eņģes novietojums, vārtu aizpildījums, vēja ietekme un montāžas ģeometrija.
Ražotājs 230 V variantam norāda ne vairāk kā 24 ciklus stundā. Biežākas lietošanas gadījumā jāizvērtē visi vārti un piemērotība attiecīgajam darba režīmam.
Vadības bloks 230 V motoram
Pašreizējais MC800 ar MCA5R30 plati vada vienu vai divus motorus. MC200 ir pašreizējā izvēle vienam motoram. Tāpēc divviru vārtiem izmantojiet piemērotu vadības bloku diviem motoriem. Mūsu pašreizējos TOO4500 komplektos ir MC800; pirms pieslēgšanas vienmēr pārbaudiet konkrētā komplekta sastāvu.
Ja uzstādīta vecāka vadības iekārta, A60, A400, A6 vai A6F izmantojiet tieši uzstādītās plates instrukciju. Šo vadības bloku pašreizējais aizstājējs ir MC800. Tās instrukcija attiecas uz MC800/MCA5R30. Motora spriegums, vadības bloka elektrotīkla barošana un piederumu zemsprieguma izeja ir atsevišķas elektriskās ķēdes.

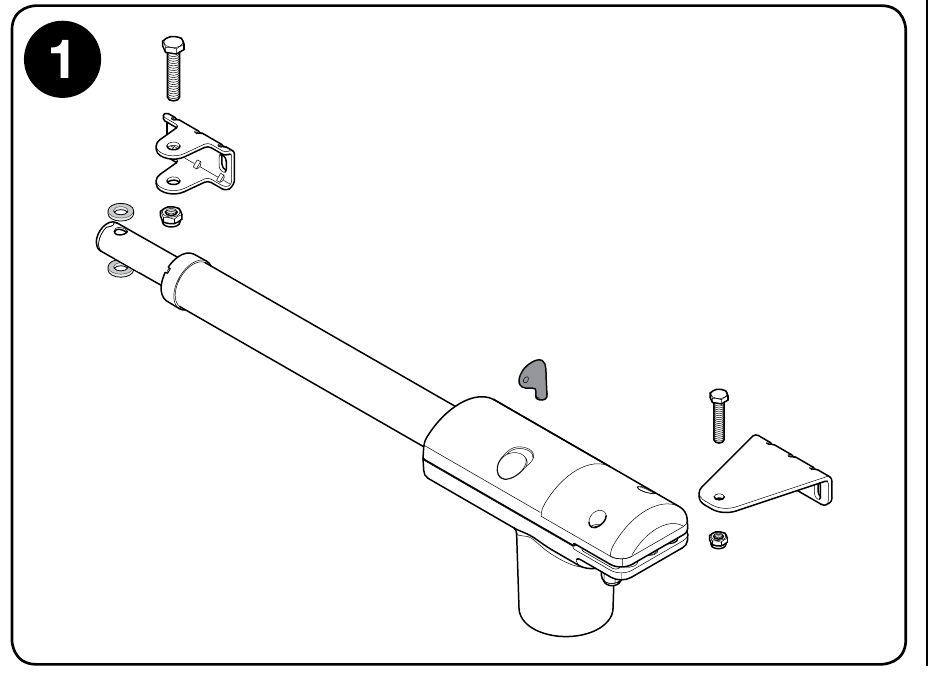

Attēlā redzamas motora un kronšteinu galvenās detaļas. Pirms montāžas pārbaudiet piegādāto iepakojumu. Vadības bloks un drošības ierīces jāizvēlas atsevišķi vai atbilstoši komplekta aprīkojumam.
Komplekti vienam vai diviem vārtu spārniem

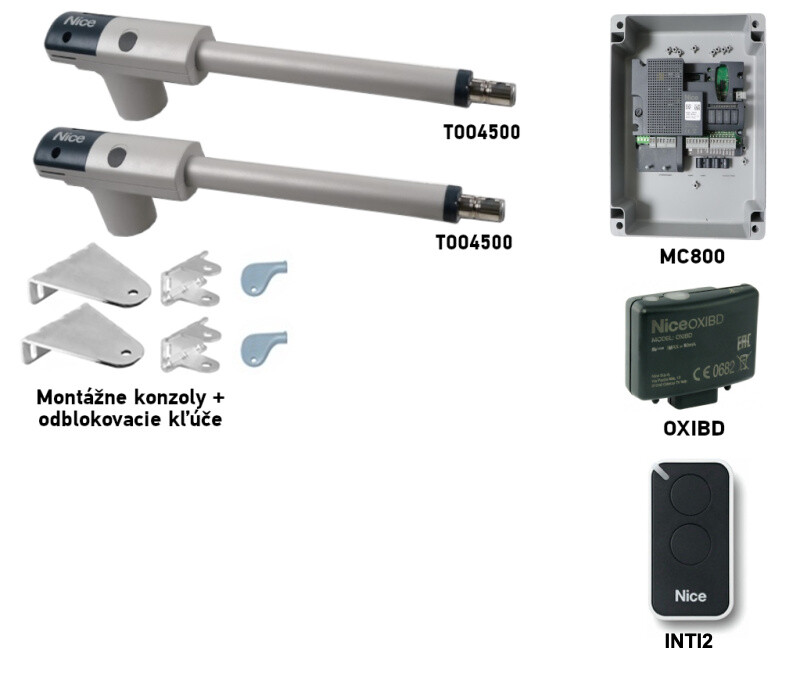

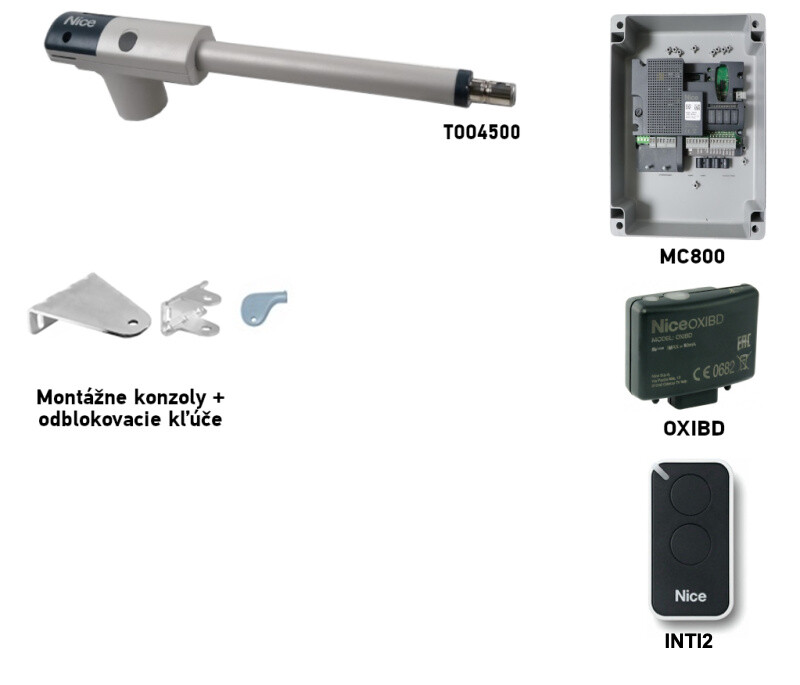

Atsevišķais motors paredzēts vienam vārtu spārnam. Divviru vārtiem nepieciešamas divas piedziņas. Sānos salīdzināti 230 V komplekti ar MC800 vadības bloku un atšķirīgu aprīkojumu; vidū redzams atsevišķs alternatīvs 24 V motors.
| Komplekti 1 vārtu spārnam | Komplekti 2 vārtu spārniem |
|---|---|
NICE TOO4500
MC800 vadības bloks, Pamata komplekts Ar fotoelementiem Ar piederumiem | NICE TOO4500
MC800 vadības bloks, Pamata komplekts Ar fotoelementiem Ar piederumiem |
Garuma un svara ierobežojumi tiek izvērtēti katram vārtu spārnam atsevišķi, ņemot vērā arī montāžas ģeometriju. Pirms lietošanas papildiniet pamatkomplektu ar nepieciešamajiem drošības elementiem; to izvēli un pieslēgšanu skatiet sadaļā saderīgi piederumi.
Kronšteinu montāža un vārtu vērtnes ģeometrija

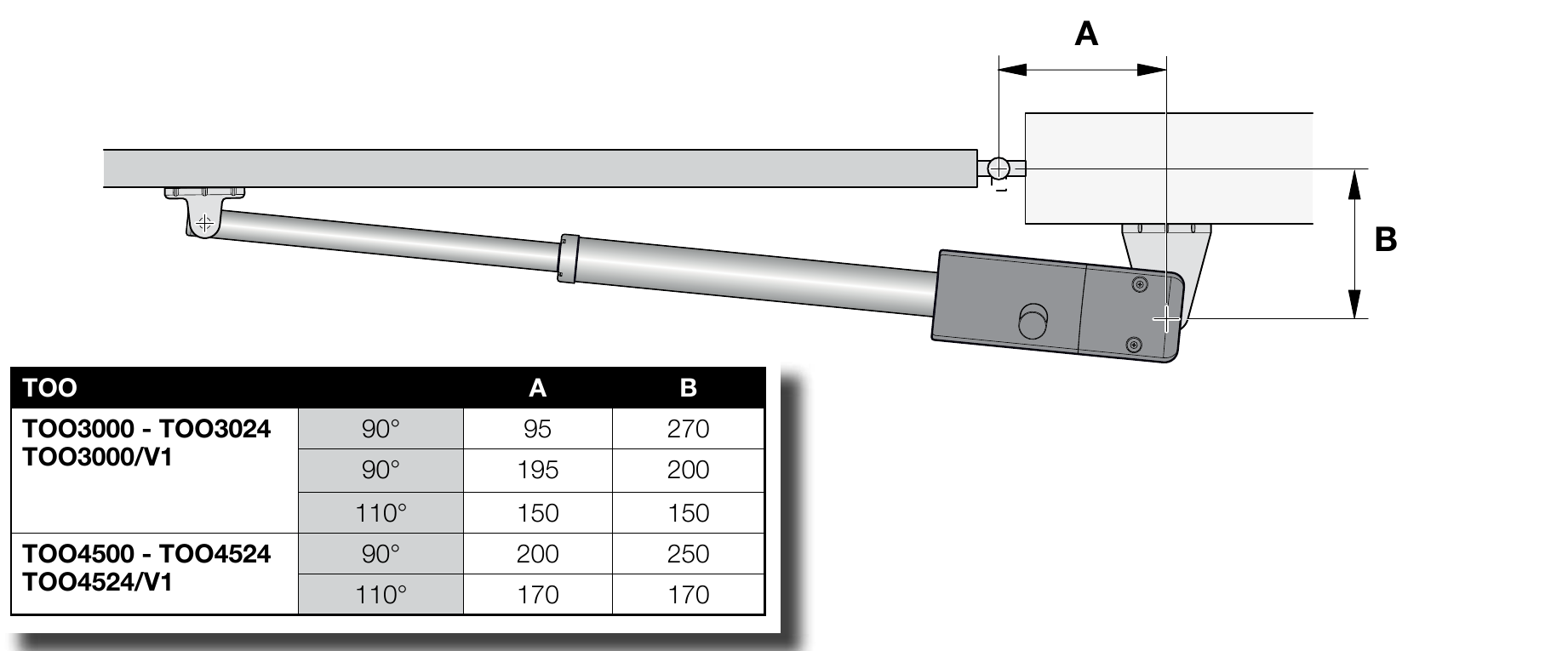

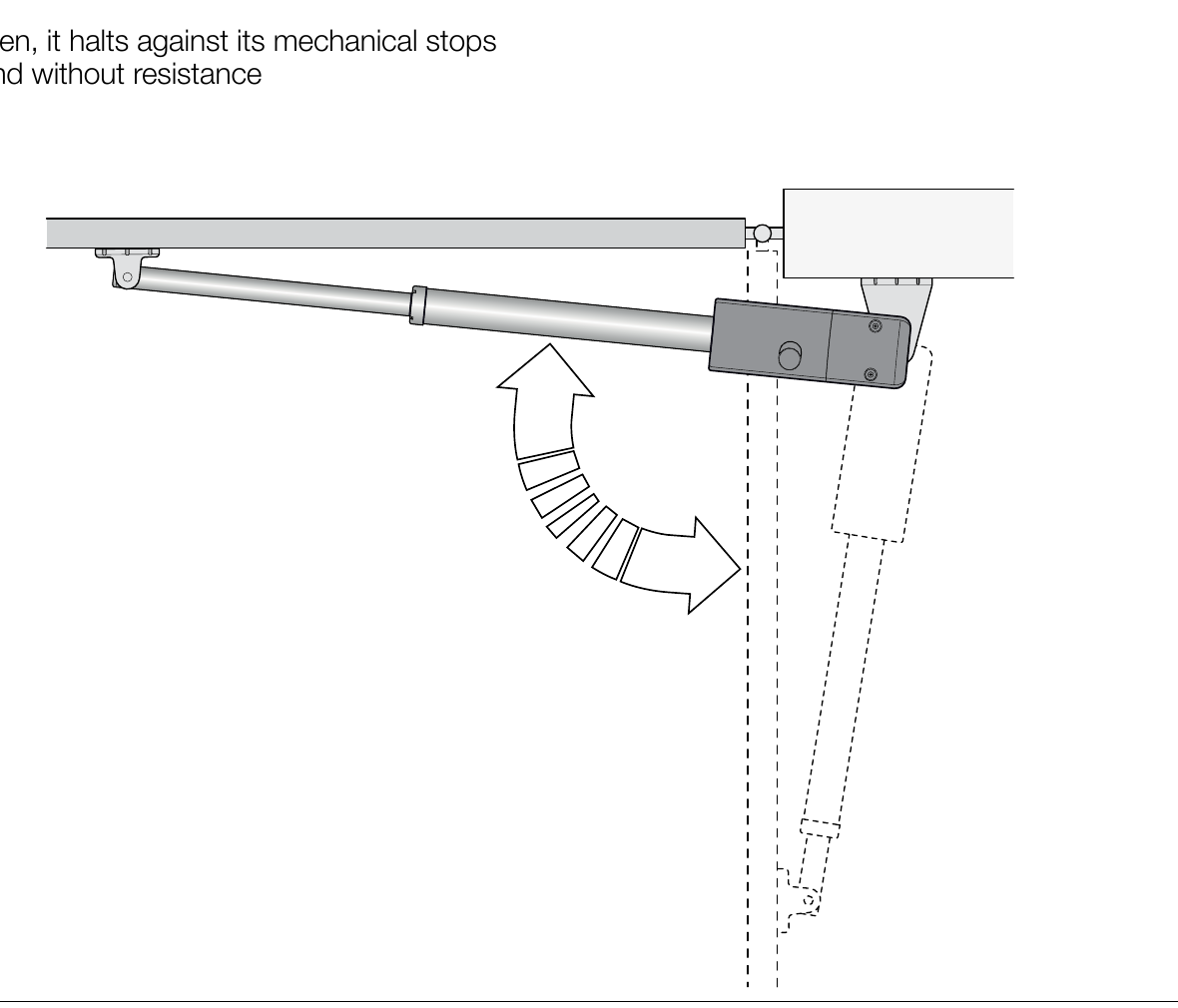

Pirms enkurošanas nosakiet eņģes un aizmugurējā un priekšējā kronšteina novietojumu, kā arī nepieciešamo atvēršanas leņķi. Zīmējumā norādītie A/B izmēri nosaka kustības trajektoriju un spēkus. Balstam un stiprinājumam jāiztur slodze; ja mainās eņģes novietojums vai balsta izmērs, kronšteini jāpielāgo vai jāizvēlas piemēroti pagarināti kronšteini, lai saglabātu nepieciešamo ģeometriju. Ar profila izmēru vien nepietiek, lai to nodrošinātu.
| Atvēršana | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Konkrētajam modelim skatiet TOO4500 stiprinājuma kronšteinu izmēri. Atverot vārtus uz āru, parasti nepieciešams citāds vai pagarināts stiprinājums; montētājam atkārtoti jāpārbauda A, B, C un brīva kustība visā trajektorijā.
C izmērs, kad vārti ir aizvērti

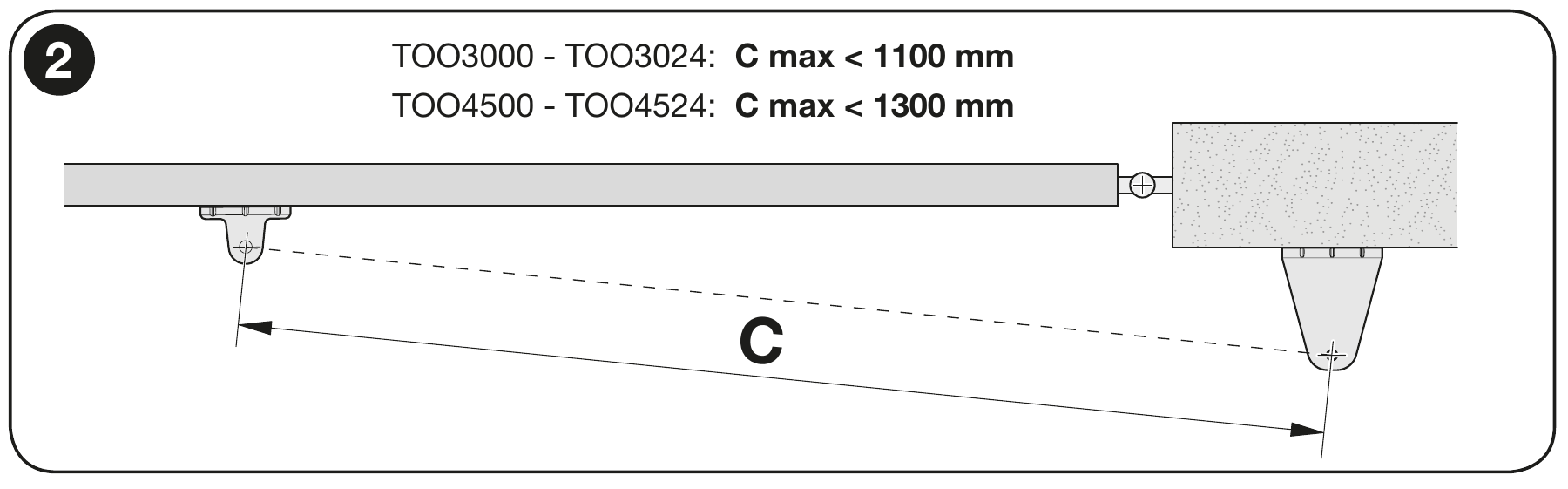

Kad vērtne ir aizvērta, izmēriet attālumu C < 1 300 mm. Vērtībai jābūt mazākai par norādīto robežvērtību; tā nedrīkst tai būt vienāda vai lielāka. Vienlaikus jāievēro izvēlētā A/B kombinācija.

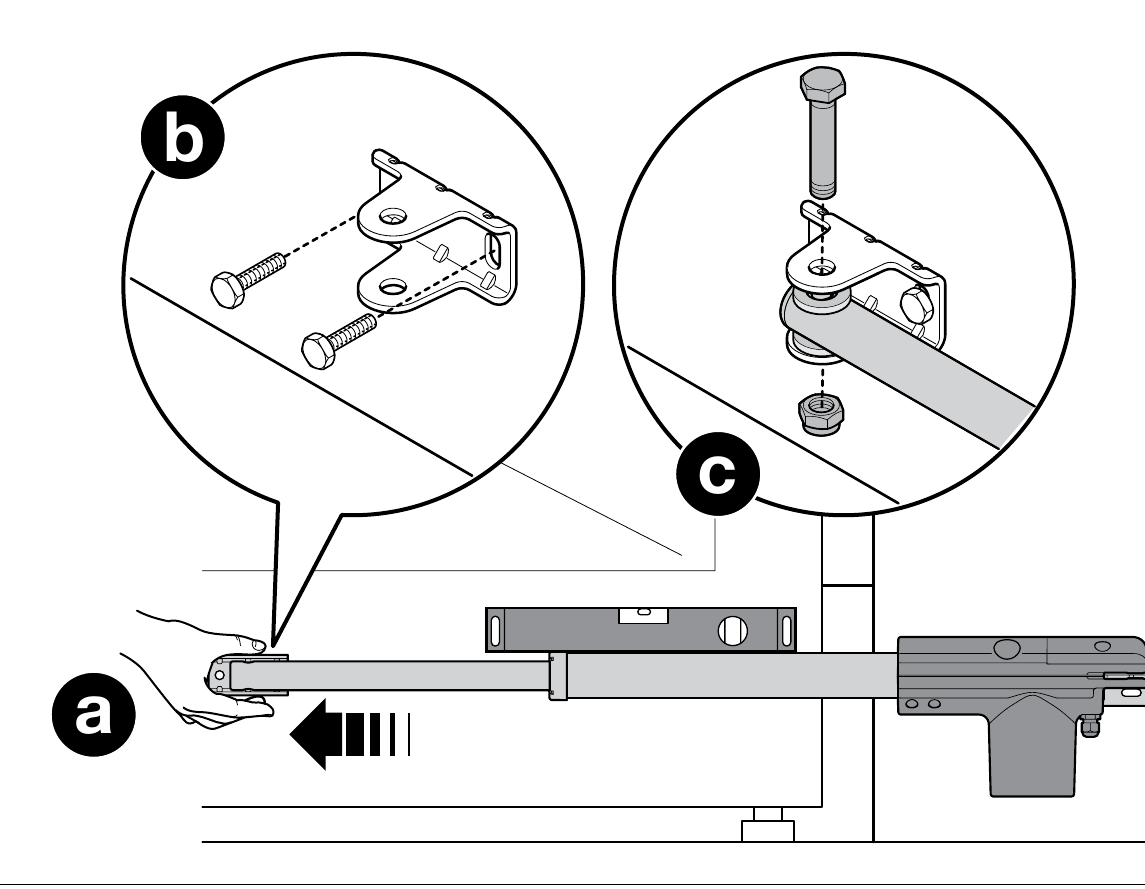

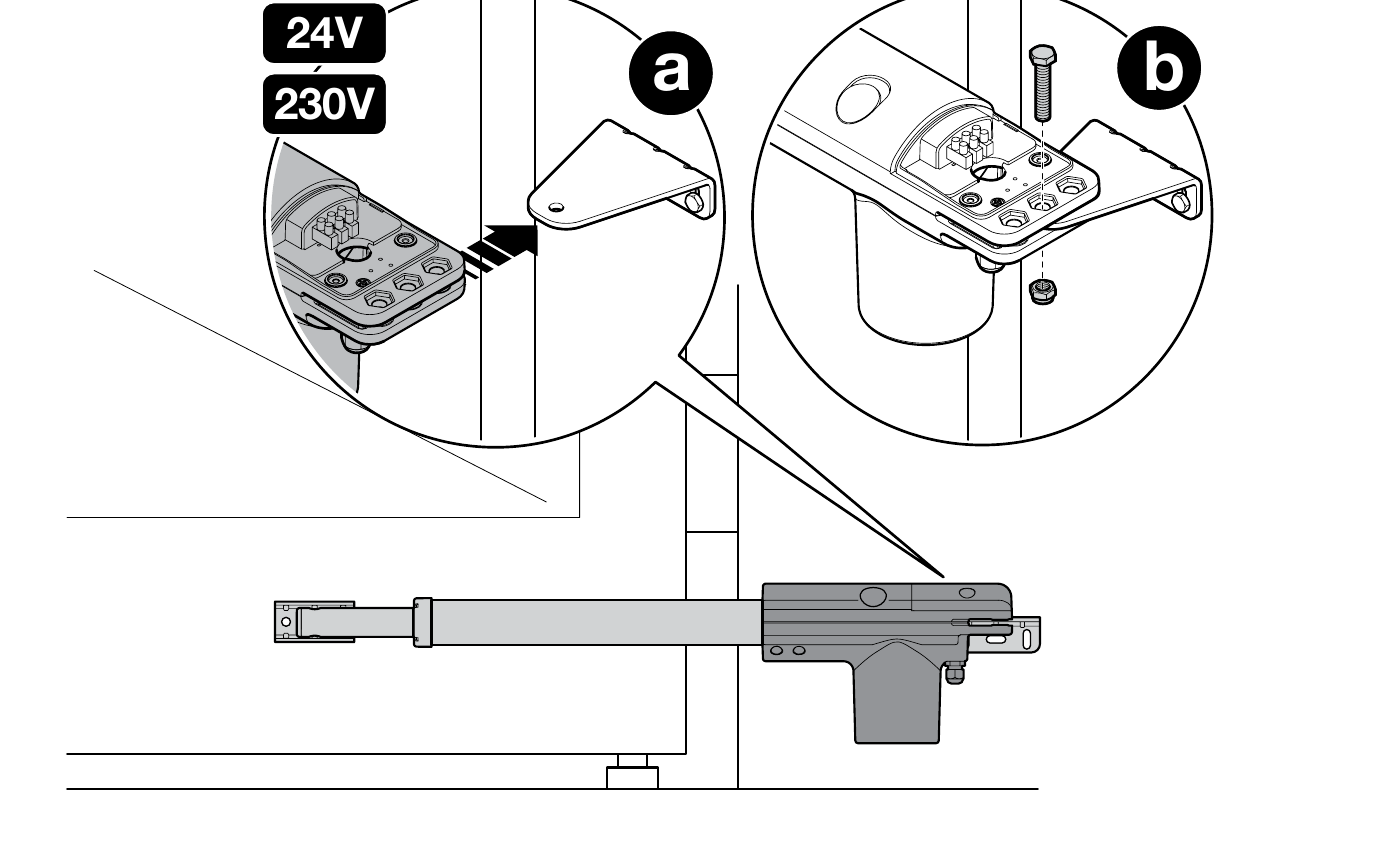

Aizmugurējo kronšteinu nostipriniet nesošajā konstrukcijā, motoru atbloķējiet, izvirziet virzuli un sākumā priekšējo kronšteinu uzstādiet izmēģinājuma nolūkā. Pēc motora nolīmeņošanas pārbaudiet visu kustību manuāli. Tikai pēc tam galīgi nostipriniet kronšteinus. Gan atvērtā, gan aizvērtā stāvoklī jābūt mehāniskās vārtu atdures; virzuļa gājiena beigu punkts tās neaizstāj.
230 V motora pieslēgšana

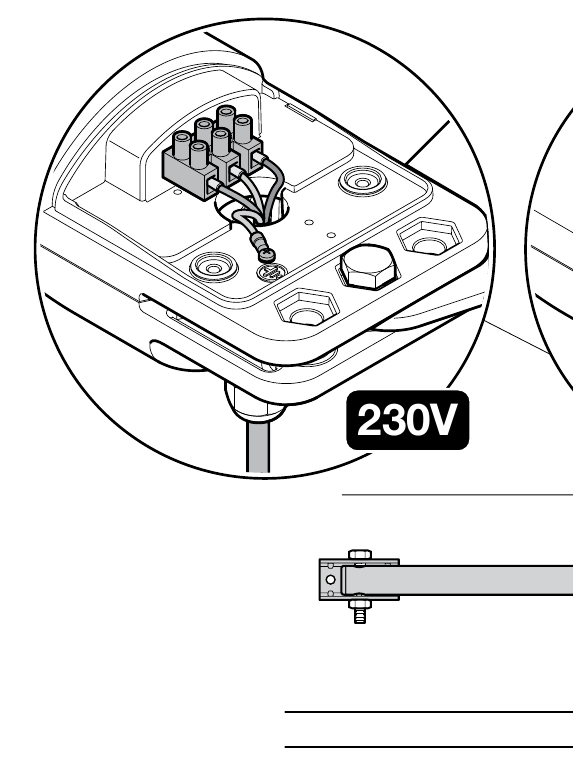

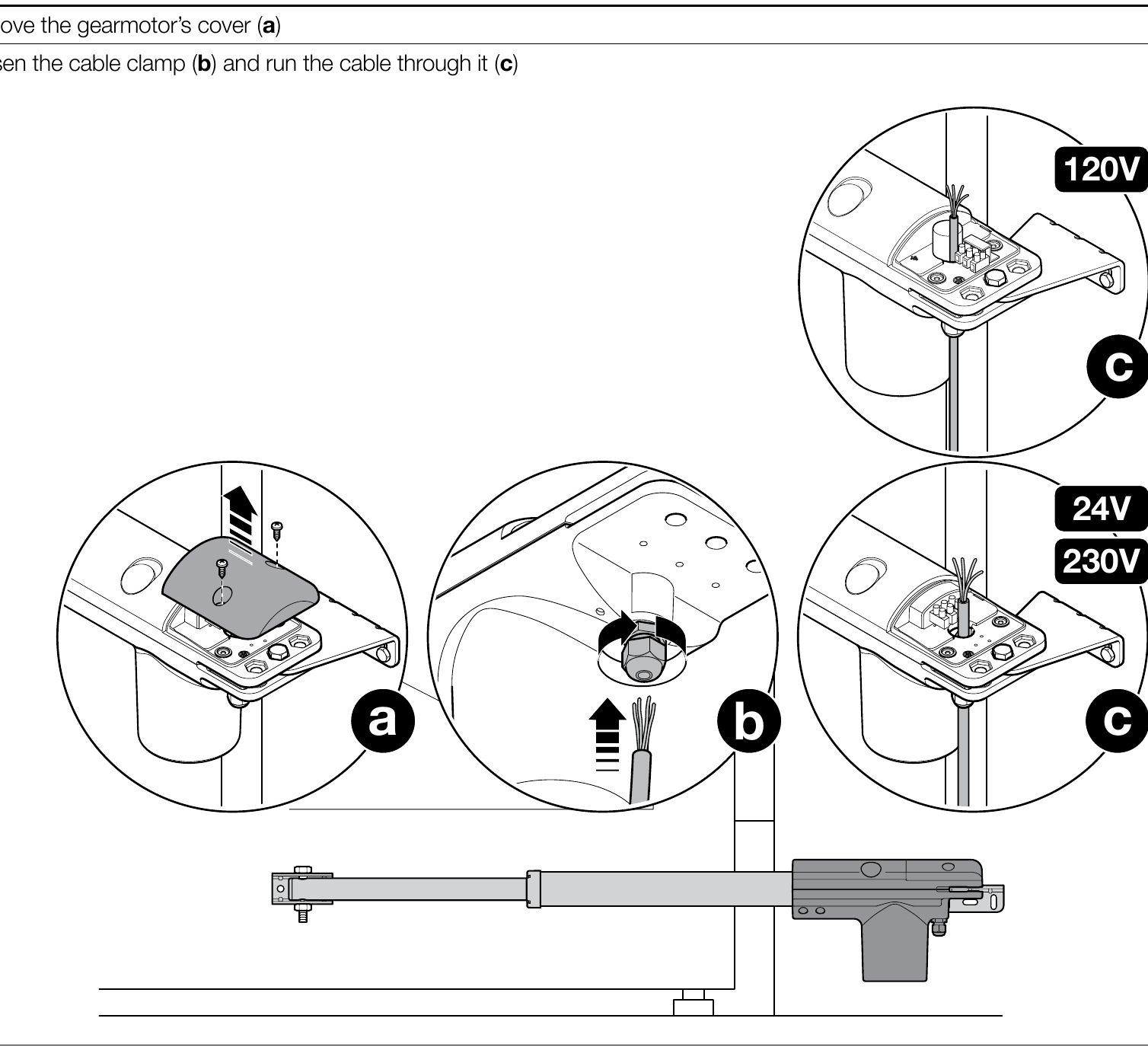

Pieslēgšanu veic kvalificēts tehniķis, kad barošana ir atvienota. Kabeli izvelk caur blīvslēgu un nostiprina ar skavu; aizsargvadu PE pievieno motoram saskaņā ar shēmu. Motora vadus un atbilstošo kondensatoru pieslēdz saskaņā ar konkrētās plates spaiļu izvietojumu un detaļas marķējumu. MC800/MCA5R30 gadījumā vienu motoru pieslēdz pie M2; ja ir divi motori, M1/M2 piešķir atbilstoši kustības secībai. Zemsprieguma fotoelementus nedrīkst pievienot motora spailēm.
Par MC800/MCA5R30 skatiet M1/M2 motoru pieslēgšana un vadības bloka kabeļu instalācija.
Pārbaude pirms pirmās lietošanas
Pārbaudiet, vai vērtne brīvi kustas manuāli, stiprinājumi ir stingri, ir uzstādītas abas atdures un motors darbojas pareizajā virzienā. Saskaņā ar NICE norādījumiem, kad piedziņa ir atbloķēta, vērtnei abos virzienos jābūt manuāli pārvietojamai ar spēku, kas nepārsniedz 390 N. Pēc tam saskaņā ar uzstādītā vadības bloka instrukciju pārbaudiet fotoelementus, STOP, komandas un reakciju uz šķērsli. MC800 komplektam ražotājs papildus pieprasa drošības malas; fotoelementi vien paši tās neaizstāj. Motoram pašam nav radio programmēšanas vai kustības trajektorijas apmācības funkcijas; par MC800 skatiet radio vadību un vārtu vērtņu kustības apmācību.

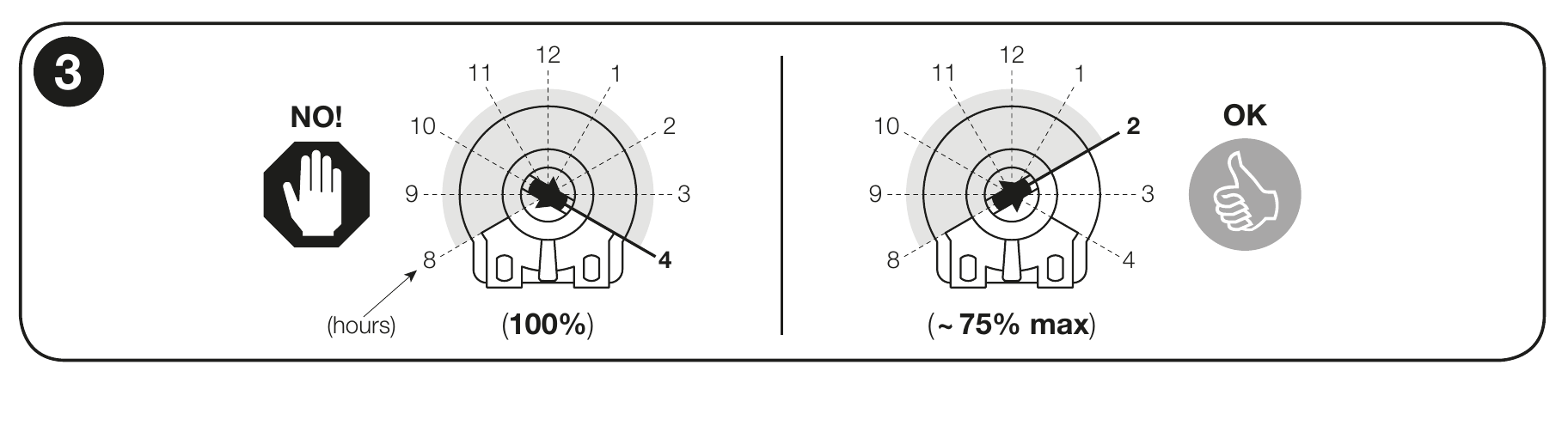

Ja uzstādītajam vadības blokam ir spēka regulators Force-F, bez īpaša iemesla neiestatiet to uz 100 %. Ja ar aptuveni 75 % nepietiek, sazinieties ar tehnisko atbalstu. Pašreizējā MC800/MCA5R30 sistēmā spēku iestata saskaņā ar šīs plates instrukciju; trimmera regulēšanas metodi neizmantojiet. Spēka iestatīšana neaizstāj visu vārtu drošības pārbaudi un mērījumus.
Piederumu pieslēgšana MC800 ar MCA5R30 plati
Tālāk norādītā pieslēguma shēma attiecas uz MC800/MCA5R30 komplektos ar šo vadības bloku. Piederumu spailes atrodas uz vadības bloka, nevis uz paša motora. Cita vadības bloka gadījumā izmantojiet tā attiecīgo shēmu. Pirms darbu sākšanas atvienojiet elektrotīkla barošanu.
| Piederums | Spailes, barošana un polaritāte |
|---|---|
Palīgbarošana | MCA5R30 platē 3. spaile = 0 V (−) un 4. spaile = +24 V DC un kopējais ieeju punkts. Kopējais pieļaujamais strāvas patēriņš barotajiem piederumiem ir 200 mA; pārbaudiet katras ierīces patēriņu un pieļaujamo spriegumu. |
EPM releju fotoelementi | Ja gaidstāves režīms Standby ir izslēgts un fotopārbaude nenotiek, barojiet raidītāju TX un uztvērēju RX no 4. spailes (+24 V DC) un 3. spailes (−). Bezpotenciāla kontakts C–NC uztvērēja pieslēdziet starp 4 (kopējais) un attiecīgo ieeju 8/PHOTO, 9/PHOTO1 vai 10/PHOTO2. Kontaktam nav +/− polaritātes. AUX ieejām jābūt iestatītām releja fotoelementu režīmā; gala slēdžu režīmā tām ir cita nozīme. |
EPM, ja gaidstāves režīms ir ieslēgts | Saskaņā ar MCA5R30 shēmu barojiet TX un RX starp 4. spaili (+24 V DC) un 5. spaili (OutSTB, komutēta atgriezes līnija). EPM fotoelementiem 1 = +, 2 = atgriezes līnija. OutSTB ir 24 V, ne vairāk kā 4 W un gaidstāves režīmā tiek izslēgta; neizmantojiet 5. spaili kā pastāvīgu mīnusu. RX C–NC kontaktu pieslēdz starp 4. spaili un attiecīgo PHOTO ieeju. |
EPM ar fototestu | Saskaņā ar fototesta shēmu pieslēdziet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Uztvērējs tiek barots pastāvīgi: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontakts paliek pieslēgts starp 4. spaili un attiecīgo PHOTO ieeju. Nepārslogojiet OutSTB un neizmantojiet to vienlaikus citai slodzei; pēc pieslēgšanas veiciet ierīces iemācīšanu un pārbaudiet drošības funkciju. |
BlueBUS fotoelementi | Saderīgs EPMB pieslēdziet ar diviem vadiem pie BlueBUS 6. un 7. spailes. + un − polaritāte nav jāievēro. Iestatiet adresi un pēc elementa pievienošanas vai noņemšanas palaidiet ierīču iemācīšanu. |
STOP un vadības kontakti | Bezsprieguma ieeja 12/STOP atkarībā no pieslēgtā elementa pieņem NO, NC vai 8,2 kΩ; stāvoklis tiek apgūts. 13/SbS, 14/OPEN un 15/CLOSE izmanto NO kontaktu pret 4. spaili (kopējo). Šādiem kontaktiem nav +/− polaritātes; nepievadiet ieejām ārēju spriegumu. Tas attiecas arī uz atslēgas slēdža vai ārējā uztvērēja releju. |
ELAC bākuguns | NICE ELAC pieslēdziet pie izejas FLASH paredzētai atsevišķi mirgojošai lampai: komutēts 120/250 V AC, ne vairāk kā 21 W. Tā ir elektrotīkla izeja; tai nav +/− polaritātes. To nedrīkst sajaukt ar 24 V piederumu spailēm. |
Elektriskā slēdzene | Spailes 1–2 / EL: 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav +/− polaritātes; pārbaudiet slēdzenes parametrus. |
Radiouztvērējs | OXIBD tiek ievietots savienotājā SM; neizmantojiet tam 3./4. barošanas spailes vai BlueBUS. Antenu pieslēdz atbilstoši uztvērējam, nevis motora spailēm. |
Ja AUX ieejas 8–11 tiek izmantotas gala slēdžiem, to funkcija atšķiras no PHOTO ieejām. Mainot fotoelementus vai to pieslēgumu, atkārtojiet attiecīgo iemācīšanas procedūru un pārbaudiet vārtu apstāšanos un reakciju. Detalizēta procedūra aprakstīta MC800 vadības bloka rokasgrāmatā.

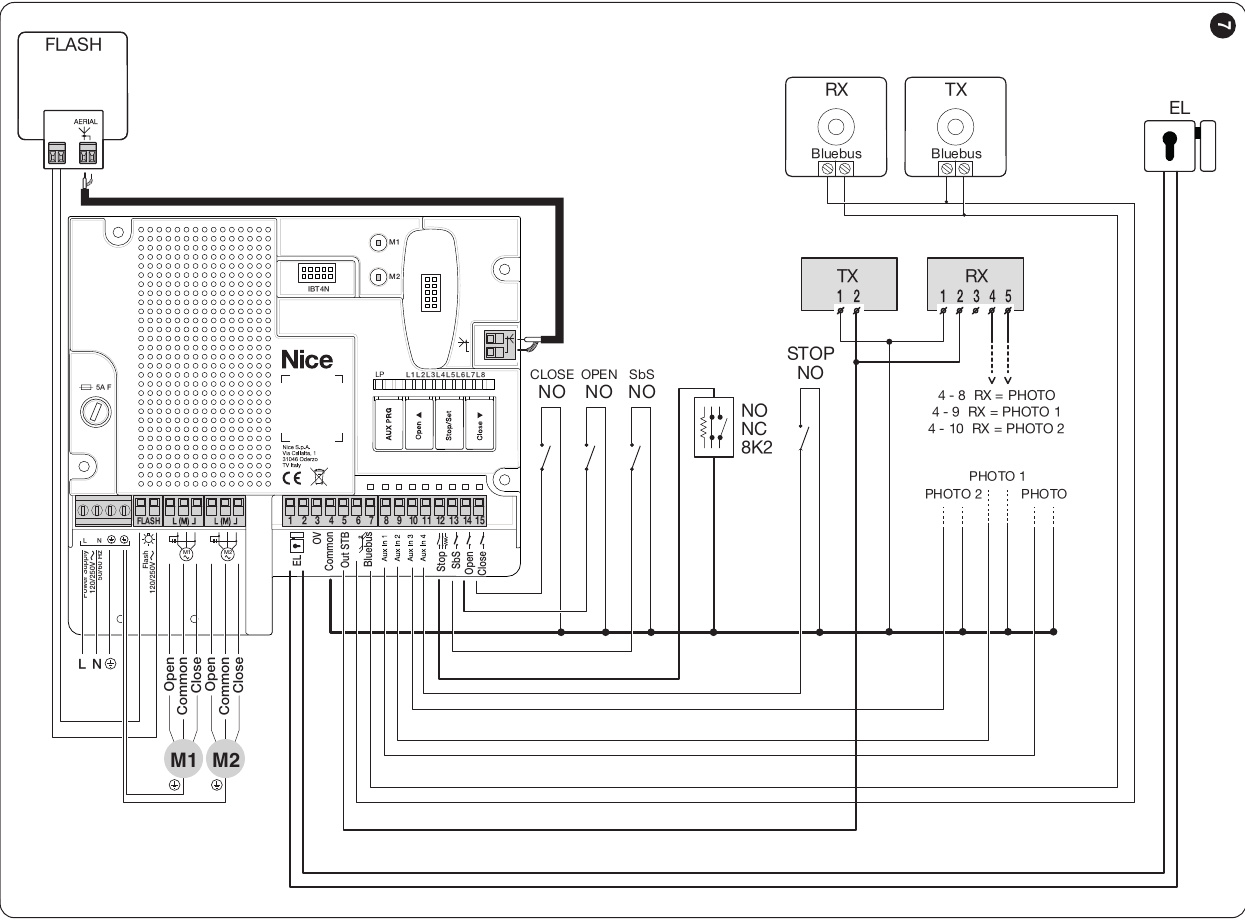

Releja fotoelementi gaidstāves režīmā

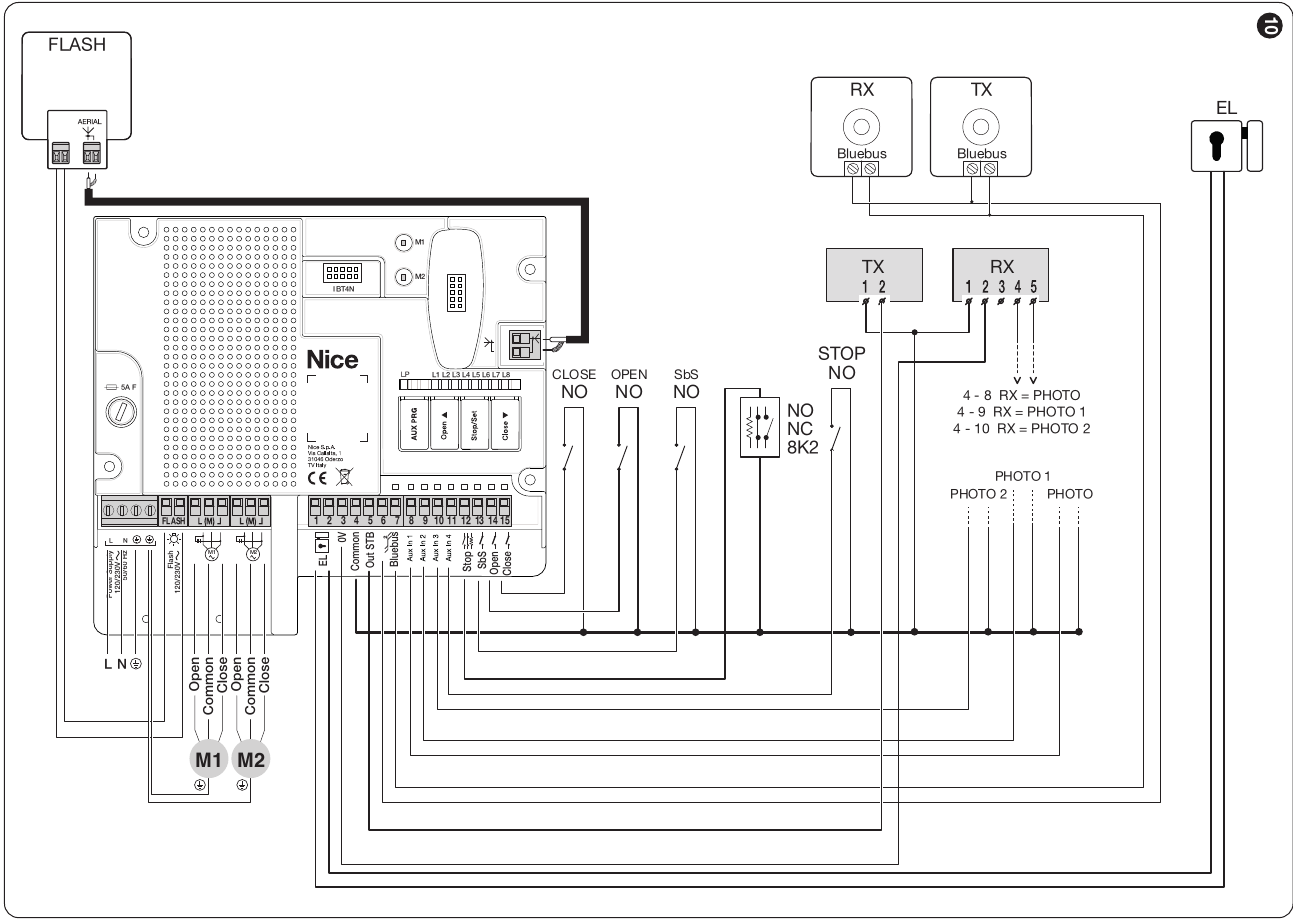

Releja fotoelementi ar fototestu
Saderīgie piederumi
Piederumus pieslēdz izvēlētajam vadības blokam, nevis tieši motora korpusam. Fotoelementu, radio uztvērēja, bākuguns un slēdzenes izvēle ir atkarīga no faktiskajai platei uzstādītajām izejām un savienotājiem.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Vada vienu vai divus 230 V motorus. Izvēlieties to atbilstoši vārtu vērtņu skaitam un aprīkojumam. |
|
| Bākuguns | Ar mirgošanu brīdina par vārtu kustību. Izvēlieties barošanas spriegumu atbilstoši uzstādītā vadības bloka izejai. |
|
| Fotoelementi | Aizsargā vārtu zonu. MC800/MCA5R30 atbalsta releja kontaktu kā arī BlueBUS, MC200 ir releja PHOTO ieeja; barošanu, adresēšanu un reakciju nosakiet atbilstoši izvēlētajai platei. Labajā pusē norādītie veidi ir alternatīvas atkarībā no pieslēguma. | |
| Drošības malas | Kopā ar MC800 tās ir nepieciešamas papildus fotocelulām. Malas veidu un pieslēguma veidu izvēlieties atbilstoši uzstādītās vadības plates STOP ieejai. |
|
| Raidītājs | Tālvadība. Izvēlieties kodējumu atbilstoši faktiski uzstādītajam radio uztvērējam; ar vienādu frekvenci vien nepietiek. Par MC800 skatiet uztvērējs un tālvadības pultis. | |
| Uztvērējs | Radio uztvērējs un citas saskarnes ir paredzētas konkrētai vadības ierīcei. SM spraudņa moduli izmanto kopā ar MC800; MC200 gadījumā pārbaudiet tajā iebūvēto radio uztvērēju un pieslēgšanas iespējas. |
|
| Antena | Uzlabo uztvērēja darbības diapazonu; pieslēgums ir atkarīgs no uzstādītā radio moduļa. | |
| Tastatūra | Piekļuve ar kodu. EDSWG nepieciešams piemērots radio uztvērējs; BlueBUS EDSB ir paredzēts MC800 ar šo saskarni, nevis automātiski MC200. | |
| Atslēgas slēdzis | Vadība ar atslēgu no noteiktas vietas; kontaktu pievienojiet piemērotai vadības ierīces vadības ieejai. | |
| Karšu lasītāji | Piekļuve ar karti vai piekariņu. ETPB izmanto BlueBUS MC800; pie MC200 šo tipu nepievienojiet tieši. |
|
| Elektroslēdzenes | Slēdzene palīdz noturēt vārtu vērtni aizvērtu, īpaši tad, ja tā ir garāka. PLA10/PLA11 ir papildaprīkojums; pārbaudiet barošanu un laika iestatījumus atbilstoši vadības blokam un konkrētajiem vārtiem. Informāciju par MC800 skatiet EL izeja. |
|
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

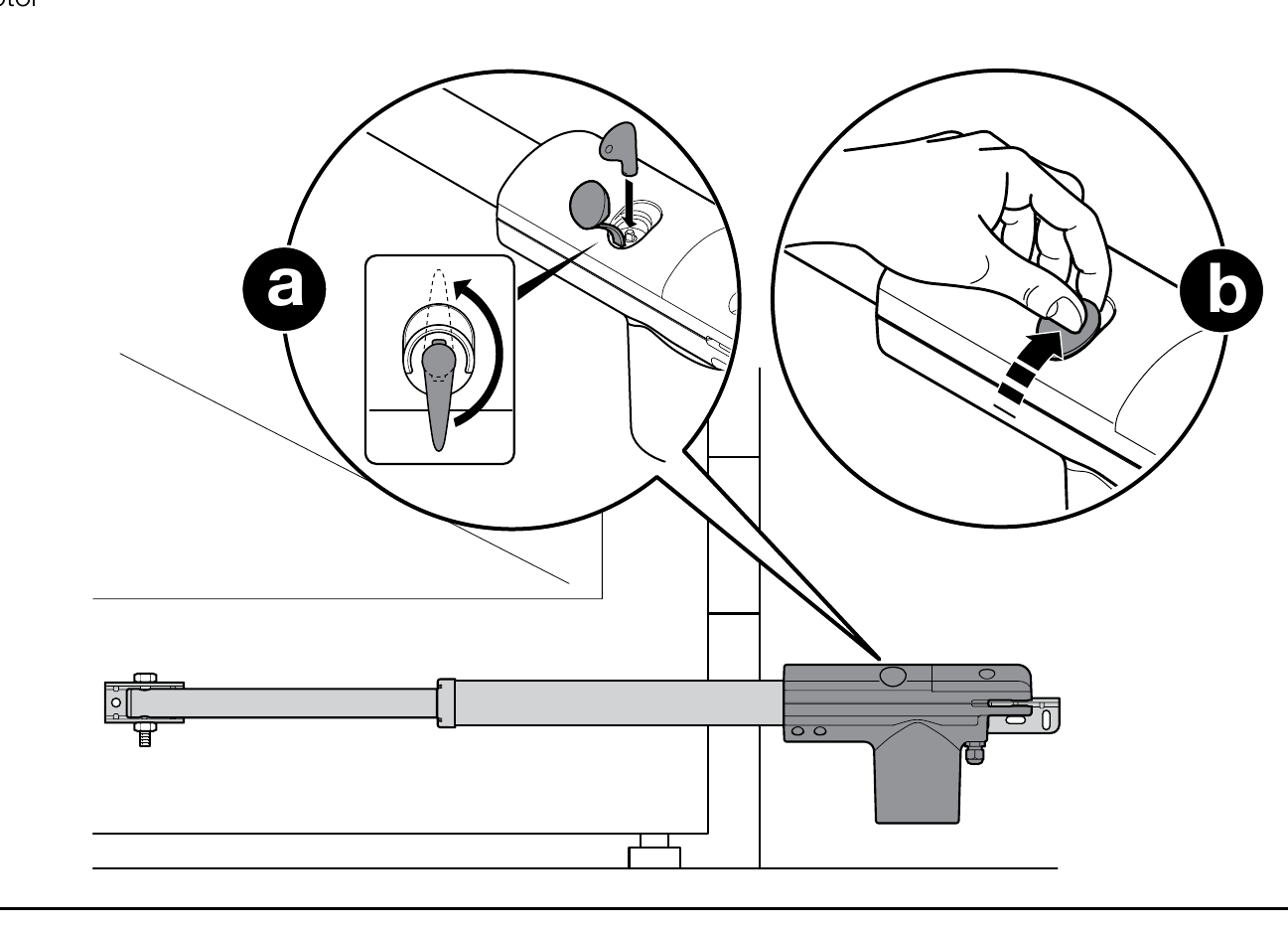

Atveriet gumijas vāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to par 90° pulksteņrādītāja virzienā. Pēc tam vārtus var pārvietot ar roku. Lai atkal nofiksētu, novietojiet vērtni aptuveni līdz pusei atvērtā stāvoklī un pagrieziet atslēgu par 90° pretēji pulksteņrādītāja virzienam. Pirms darbināšanas ar motoru pārbaudiet, vai vārti ir nofiksēti.
Apkope un drošība
Ne vēlāk kā sešus mēnešus pēc nodošanas ekspluatācijā uzticiet speciālistam pārbaudīt motoru un vārtus. Kad barošana ir atvienota, tehniķis pārbauda kronšteinus, skrūves, koroziju, kustīgās daļas, atdures un drošības ierīces, pēc tam veic darbības pārbaudi. Ja vārti ir bojāti vai kustas ar neparastu pretestību, nelietojiet tos.
Motora tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Motora modelis | TOO4500 |
| Motora spriegums | 230 V AC / 50 Hz |
| Vienas vērtnes maksimālais garums | 4,5 m |
| Vienas vērtnes maksimālais svars | 250 kg |
| Nominālā / maksimālā jauda | 250 / 340 W |
| Nominālā / maksimālā strāva | 1,1 / 1,5 A |
| Nominālais / maksimālais spēks | 300 / 2 000 N |
| Bīdīšanas ātrums | 0,016 m/s |
| Virzuļa gājiens | 500 mm |
| Darba ierobežojums | 24 cikli/h |
| Aizsardzības klase | IP54 |
| Darba temperatūra | −20 līdz +50 °C |
| Tikai motora svars | 6 kg |

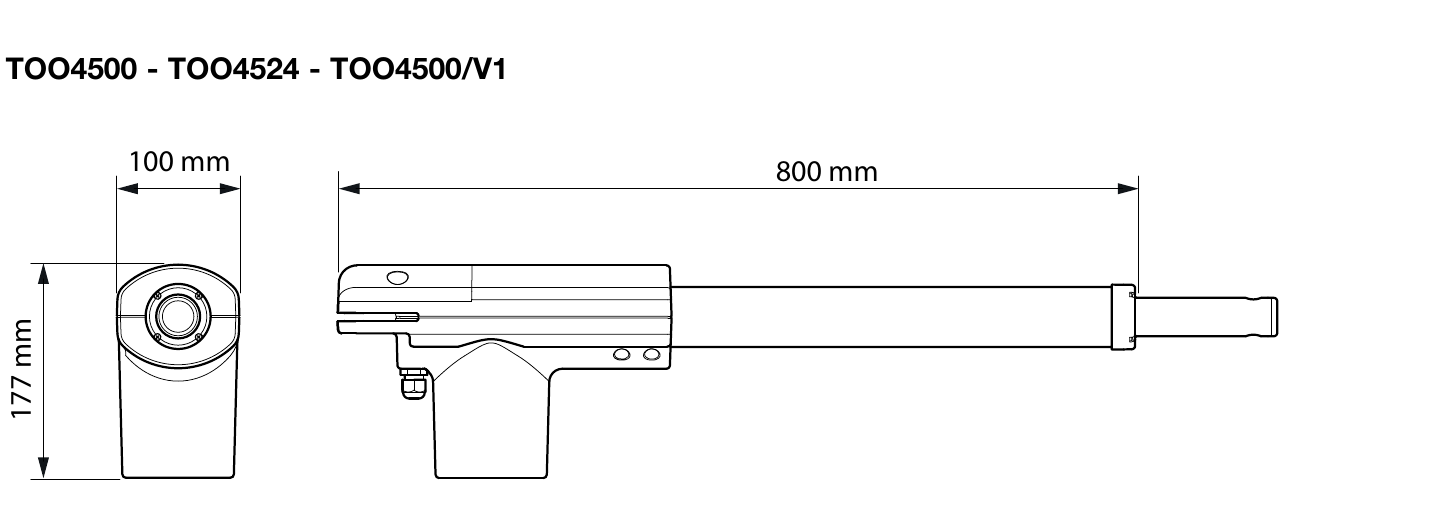

| Motora izmēri | 800 × 100 × 177 mm |
340 W un 2 000 N vērtības ir maksimālās, nevis nominālās. 6 kg ir tikai paša motora svars; piegādājamā iepakojuma svars var atšķirties.
