NICE TOO TOO3000 — atsevišķa piedziņa vienai vērtnei līdz 3 m/300 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
135,36 € ar PVN
| Svars |
|---|
| 6,00 kg |
Produkta apraksts NICE TOO TOO3000 — atsevišķa piedziņa vienai vērtnei līdz 3 m/300 kg
NICE TOO3000 ir atsevišķa elektromehāniska piedziņa vienai veramo vārtu vērtnei līdz 3 m un līdz 300 kg. Motors ir 230 V AC; tā nav 24 V versija. Tas ir neatgriezenisks strāvas padeves pārtraukuma gadījumā to atbloķē ar atslēgu. Vadības bloks un drošības ierīces izvēlas, ņemot vērā visus vārtus kopumā.
| Ātrā navigācija | |
|---|---|
| Izvēle | Vadības bloks |
| Komplekti | Uzstādīšana |
| C izmērs | Pieslēgšana |
| Pārbaude | Piederumi |
| Atbloķēšana | Apkope |
| Parametri | Rokasgrāmata |
| Piederumi – spailes un polaritāte | PDF rokasgrāmata |
Kad izvēlēties šo piedziņu
3 m un 300 kg ierobežojumi attiecas uz vienu vārtu vērtni, taču tie vieni paši nenosaka, vai piedziņa būs piemērota. Jāņem vērā arī kustības pretestība, eņģes novietojums, aizpildījums, vējš un uzstādīšanas ģeometrija.
Ražotājs 230 V versijai norāda maksimāli 24 ciklus stundā. Ja piedziņu izmanto biežāk, jāizvērtē visi vārti un piemērotība paredzētajam darba režīmam.
Vadības bloks 230 V motoram
Pašlaik pieejamais MC800 ar MCA5R30 plati vada vienu vai divus motorus. MC200 ir pašlaik pieejamā izvēle vienam motoram. Tāpēc divviru vārtiem izmantojiet piemērotu divu motoru vadības bloku. Mūsu pašlaik piedāvātajos TOO3000 komplektos ir MC800; pirms pieslēgšanas vienmēr pārbaudiet konkrētā komplekta sastāvu.
Ja esošajā instalācijā ir vecāks vadības bloks, A60, A400, A6 vai A6F izmantojiet tieši uzstādītās plates rokasgrāmatu. Šo vadības bloku pašreizējais aizstājējs ir MC800. Tās rokasgrāmata attiecas uz MC800/MCA5R30. Motora spriegums, vadības bloka elektrotīkla barošana un piederumu zemsprieguma izeja ir atsevišķas ķēdes.
Attēlā redzamas galvenās motora un kronšteinu detaļas. Pirms uzstādīšanas pārbaudiet piegādāto komplektāciju. Vadības bloku un drošības ierīces izvēlas atsevišķi vai atbilstoši pilna komplekta aprīkojumam.

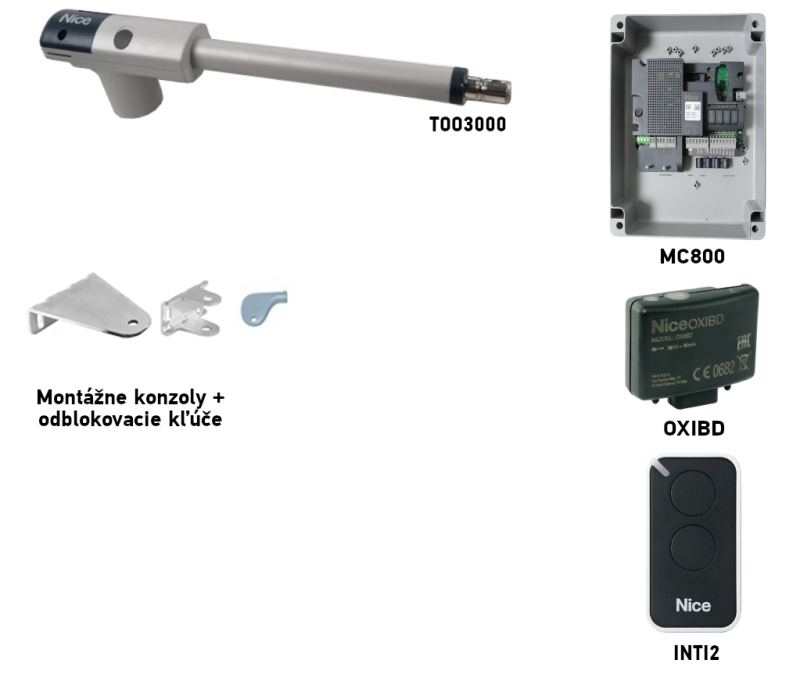

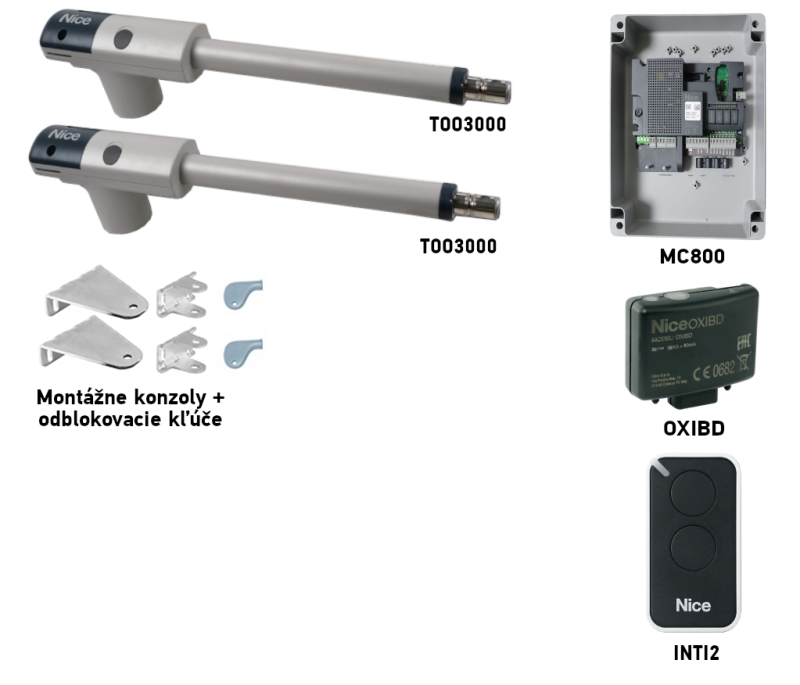

Komplekti vienai vai divām vārtu vērtnēm
Atsevišķs motors paredzēts vienai vārtu vērtnei. Divviru vārtiem nepieciešamas divas piedziņas. Sānos salīdziniet 230 V komplektus ar MC800 vadības bloku un dažādu aprīkojumu; vidū redzams atsevišķs alternatīvs 24 V motors.
| Komplekti 1 vērtnei | Komplekti 2 vērtnēm |
|---|---|
NICE TOO3000
MC800 vadības bloks, Pamata komplekts Ar fotoelementiem Ar piederumiem | NICE TOO3000
MC800 vadības bloks, Pamata komplekts Ar fotoelementiem Ar piederumiem |
Garuma un svara ierobežojumi tiek vērtēti katrai vērtnei atsevišķi, ņemot vērā arī uzstādīšanas ģeometriju. Pirms lietošanas papildiniet pamatkomplektu ar nepieciešamajiem drošības elementiem; to izvēli un pieslēgšanu skatiet sadaļā saderīgi piederumi.
Kronšteinu montāža un vārtu vērtnes ģeometrija
Pirms stiprināšanas nosakiet eņģes, aizmugurējā un priekšējā kronšteina novietojumu, kā arī nepieciešamo atvēruma leņķi. Zīmējumā norādītie izmēri A/B nosaka kustības gaitu un spēkus. Balstam un stiprinājumam jāiztur slodze; ja mainās eņģes novietojums vai balsta izmērs, pielāgojiet kronšteinus vai izvēlieties piemērotus pagarinātos kronšteinus, saglabājot nepieciešamo ģeometriju. Ar profila izmēru vien to nevar garantēt.
| Atvērums | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Informāciju par konkrēto modeli skatiet TOO3000 montāžas kronšteinu izmēri. Atvēršanai uz āru parasti nepieciešams cits vai pagarināts stiprinājums; montētājam atkārtoti jāpārbauda A, B, C un brīva kustība visā gaitas posmā.
C izmērs pie aizvērtiem vārtiem
Kad vērtne ir aizvērta, izmēriet attālumu C < 1 100 mm. Vērtībai jābūt mazākai par norādīto robežvērtību; tā nedrīkst būt vienāda ar to vai to pārsniegt. Vienlaikus jāievēro izvēlētā A/B kombinācija.
Aizmugurējo kronšteinu nostipriniet pie nesošās konstrukcijas, motoru atbloķējiet, izvirziet virzuli un vispirms uzstādiet priekšējo kronšteinu izmēģinājuma kārtā. Pēc motora nolīmeņošanas pārbaudiet pilnu manuālās kustības gaitu. Tikai pēc tam galīgi nostipriniet kronšteinus. Gan atvērtā, gan aizvērtā stāvoklī jābūt mehāniskajām vārtu atdurēm; virzuļa gājiena beigas tās neaizstāj.
230 V motora pieslēgšana
Pieslēgšanu veic kvalificēts tehniķis, kad barošana ir atvienota. Kabeli ievada caur blīvslēgu un nostiprina ar skavu; aizsargvadu PE pievieno motoram saskaņā ar shēmu. Motora vadus un atbilstošo kondensatoru pieslēdz saskaņā ar konkrētās plates spaiļu marķējumu un detaļas uzlīmi. MC800/MCA5R30 gadījumā viens motors tiek pieslēgts pie M2; ja ir divi motori, M1/M2 piešķir atbilstoši kustības secībai. Zemsprieguma fotocelītes nedrīkst pieslēgt motora spailēm.
Informāciju par MC800/MCA5R30 skatiet motoru M1/M2 pieslēgšana un vadības bloka kabeļu instalācija.
Pārbaude pirms pirmās lietošanas
Pārbaudiet, vai vārti brīvi kustas manuāli, stiprinājumi ir droši, abas atdures darbojas un motors griežas pareizajā virzienā. Saskaņā ar NICE norādījumiem vārtu vērtnei, kad piedziņa ir atbloķēta, jābūt manuāli pārvietojamai abos virzienos ar spēku, kas nepārsniedz 390 N. Pēc tam saskaņā ar uzstādītā vadības bloka instrukciju pārbaudiet fotocelītes, STOP, vadības komandas un reakciju uz šķērsli. Komplektā ar MC800 ražotājs pieprasa arī drošības malas; ar fotocelītēm vien tās aizstāt nevar. Motoram pašam nav radio programmēšanas vai kustības trajektorijas apguves funkcijas; informāciju par MC800 skatiet radio vadība un vārtu vērtņu kustības apguve.
Ja uzstādītajam vadības blokam ir spēka regulators Force-F, neiestatiet to uz 100 % bez īpaša iemesla. Ja aptuveni 75 % nav pietiekami, sazinieties ar tehnisko atbalstu. Pašreizējā MC800/MCA5R30 modelī spēks tiek iestatīts saskaņā ar šīs plates instrukciju; neizmantojiet šeit procedūru ar trimmeri. Spēka iestatīšana neaizstāj visu vārtu drošības mērījumus un pārbaudi.
Piederumu pieslēgšana MC800 ar MCA5R30 plati
Tālāk norādītā pieslēguma shēma attiecas uz MC800/MCA5R30 komplektiem ar šo vadības bloku. Piederumu spailes atrodas uz vadības bloka, nevis uz paša motora. Cita vadības bloka gadījumā izmantojiet tā shēmu. Pirms darbu sākšanas atvienojiet tīkla barošanu.
| Piederumi | Spailes, barošana un polaritāte |
|---|---|
Papildu barošana | MCA5R30 platē ir spaile 3 = 0 V (−) un spaile 4 = +24 V DC un ieeju kopējais punkts. Pieslēdzamo piederumu kopējā strāvas robeža ir 200 mA; pārbaudiet katras ierīces strāvas patēriņu un pieļaujamo spriegumu. |
EPM releja fotocelītes | Kad Standby režīms ir izslēgts un fototests nav aktīvs, barojiet raidītāju TX un uztvērēju RX no spailes 4 (+24 V DC) un 3. spaile (−). Bezpotenciāla kontakts C–NC uztvērēja savienojiet starp 4 (kopējā) un attiecīgo ieeju 8/PHOTO, 9/PHOTO1 vai 10/PHOTO2. Kontaktam nav +/−. AUX ieejām jābūt iestatītām releja fotoceliņu režīmā; gala slēdžu režīmā tām ir cita nozīme. |
EPM, kad Standby ir ieslēgts | Saskaņā ar MCA5R30 shēmu barojiet gan TX, gan RX starp 4. spaili (+24 V DC) un 5. spaili (OutSTB, komutēta atgriezes līnija). EPM fotocelēs ir 1 = +, 2 = atgriezes līnija. OutSTB ir 24 V, ne vairāk kā 4 W un Standby režīmā tiek izslēgts; neizmantojiet 5. spaili kā pastāvīgu mīnusu. RX kontakts C–NC tiek savienots starp 4. spaili un attiecīgo PHOTO ieeju. |
EPM ar fototestu | Saskaņā ar fototesta shēmu pievienojiet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Uztvērējs tiek barots pastāvīgi: RX 1 → 4 (+), RX 2 → 3 (−). RX kontakts C–NC paliek savienots starp 4. spaili un attiecīgo PHOTO ieeju. Nepārslogojiet OutSTB un neizmantojiet to vienlaikus citas slodzes barošanai; pēc pievienošanas veiciet ierīču apguvi un pārbaudiet drošības funkciju. |
BlueBUS fotoceliņas | Saderīgās EPMB pievienojiet ar diviem vadiem pie 6. un 7. BlueBUS spailēm. + un − nav jāievēro polaritāte. Iestatiet adresi un pēc elementa pievienošanas vai noņemšanas palaidiet ierīču apguvi. |
STOP un vadības kontaktu ieejas | Bezpotenciāla ieeja 12/STOP atkarībā no pievienotā elementa pieņem NO, NC vai 8,2 kΩ; stāvoklis tiek apgūts. 13/SbS, 14/OPEN un 15/CLOSE izmanto NO kontaktu pret 4. spaili (kopējā). Šādiem kontaktiem nav +/−; nepadodiet ieejām ārēju spriegumu. Tas attiecas arī uz atslēgas slēdža vai ārējā uztvērēja releju. |
ELAC signāllampa | NICE ELAC pievienojiet pie izejas FLASH kas paredzēta atsevišķai mirgojošai lampai: komutēts 120/250 V AC, ne vairāk kā 21 W. Tā ir tīkla izeja; tai nav +/−. To nedrīkst sajaukt ar piederumu 24 V spailēm. |
Elektriskā slēdzene | Spailes 1–2 / EL: 12 V AC, ne vairāk kā 15 VA. Maiņstrāvas izejai nav +/−; pārbaudiet slēdzenes parametrus. |
Radiouztvērējs | OXIBD tiek ievietots savienotājā SM; neizmantojiet tam 3/4. barošanas spailes vai BlueBUS. Antenu pievieno atbilstoši uztvērēja norādījumiem, nevis motora spailēm. |
Ja AUX ieejas 8–11 tiek izmantotas gala slēdžiem, to funkcija atšķiras no PHOTO ieejām. Mainot fotoceliņas vai to savienojumu, atkārtojiet attiecīgo apguvi un pārbaudiet vārtu apstāšanos un reakciju. Detalizēta procedūra ir sniegta MC800 vadības bloka rokasgrāmatā.
Releja fotoceliņas Standby režīmā
Releja fotoceliņas ar fototestu
Saderīgie piederumi
Piederumus pievieno izvēlētajam vadības blokam, nevis tieši motora korpusam. Fotoceliņu, radio uztvērēja, signāllampas un slēdzenes izvēle ir atkarīga no konkrētajai platei uzstādītajām izejām un savienotājiem.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Vada vienu vai divus 230 V motorus. Izvēlieties to atbilstoši vārtu vērtņu skaitam un aprīkojumam. |
|
| Signāllampa | Ar mirgošanu brīdina par vārtu kustību. Barošanas avotu izvēlieties atbilstoši uzstādītā vadības bloka izejai. |
|
| Fotoceliņas | Aizsargā vārtu zonu. MC800/MCA5R30 atbalsta releja kontaktu kā arī BlueBUS, MC200 ir releja PHOTO ieeja; barošanu, adresēšanu un reakciju nosakiet atbilstoši izvēlētajai platei. Labajā pusē norādītie veidi ir alternatīvi atkarībā no savienojuma. | |
| Drošības malas | Uzstādot MC800, tās ir nepieciešamas papildus fotoelementiem. Malas veidu un pieslēguma veidu izvēlieties atbilstoši uzstādītās vadības plates STOP ieejai. |
|
| Raidītājs | Tālvadība. Izvēlieties kodējumu atbilstoši faktiski uzstādītajam radio uztvērējam; ar vienādu frekvenci vien nepietiek. MC800 skatiet uztvērējs un tālvadības pultis. | |
| Uztvērējs | Radio uztvērējs un citas saskarnes ir paredzētas konkrētam vadības blokam. SM spraudņa moduli izmanto kopā ar MC800; MC200 gadījumā pārbaudiet tā iebūvēto radio uztvērēju un pieslēgšanas iespējas. |
|
| Antena | Uzlabo uztvērēja darbības diapazonu; pieslēgums ir atkarīgs no uzstādītā radio moduļa. | |
| Tastatūra | Piekļuve ar kodu. EDSWG nepieciešams piemērots radio uztvērējs; BlueBUS EDSB paredzēta MC800 ar šo saskarni, nevis automātiski MC200. | |
| Atslēgas slēdzis | Vadība ar atslēgu no fiksētas vietas; kontaktu pieslēdziet atbilstošai vadības bloka vadības ieejai. |
|
| Karšu lasītāji | Piekļuve ar karti vai piekariņu. ETPB izmanto BlueBUS MC800; pie MC200 šo tipu nepievienojiet tieši. |
|
| Elektroslēdzenes | Slēdzene palīdz noturēt vērtni aizvērtu, īpaši, ja tā ir garāka. PLA10/PLA11 ir izvēles piederumi; pārbaudiet barošanu un laika iestatījumus atbilstoši vadības blokam un konkrētajiem vārtiem. MC800 skatiet EL izeja. |
|
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Atveriet gumijas vāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to par 90° pulksteņrādītāja virzienā. Pēc tam vārtus var pārvietot manuāli. Lai atkal nofiksētu, novietojiet vērtni aptuveni līdz pusei atvērtā stāvoklī un pagrieziet atslēgu par 90° pretēji pulksteņrādītāja virzienam. Pirms darbināšanas ar motoru pārbaudiet, vai vārti ir nofiksēti.
Apkope un drošība
Ne vēlāk kā sešus mēnešus pēc ekspluatācijas sākšanas uzdodiet pārbaudīt motoru un vārtus. Tehniķis, atvienojot barošanu, pārbaudīs kronšteinus, skrūves, koroziju, kustīgās daļas, atdures un drošības ierīces; pēc tam veiks darbības pārbaudi. Nelietojiet vārtus, ja tie ir bojāti vai kustas ar neparastu pretestību.
Motora tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Motora modelis | TOO3000 |
| Motora spriegums | 230 V AC / 50 Hz |
| Maksimālais vienas vērtnes garums | 3 m |
| Maksimālais vienas vērtnes svars | 300 kg |
| Nominālā / maksimālā jauda | 250 / 340 W |
| Nominālā / maksimālā strāva | 1,1 / 1,5 A |
| Nominālais / maksimālais spēks | 300 / 2 000 N |
| Kustības ātrums | 0,016 m/s |
| Virzuļa gājiens | 400 mm |
| Darbības ierobežojums | 24 cikli/h |
| Aizsardzības pakāpe | IP54 |
| Darba temperatūra | −20 līdz +50 °C |
| Paša motora svars | 6 kg |

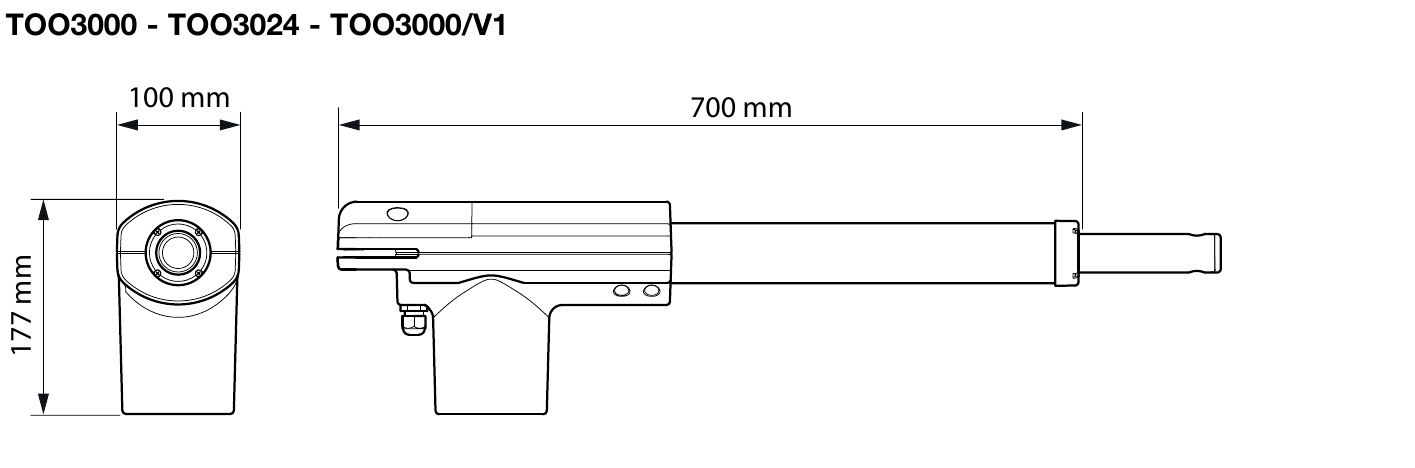

| Motora izmēri | 700 × 100 × 177 mm |
Dati 340 W un 2 000 N ir maksimālie, nevis nominālie. 6 kg ir paša motora svars; piegādājamā iepakojuma svars var atšķirties.
