NICE BF – fotoelementi ar klasisko pieslēgumu (1 pāris)
TOP| Produkta pieejamība: | aizstāts | Šis produkts vairs netiek ražots, taču par laimi tas ir aizstāts ar jaunāku modeli. |
|---|
Produkta apraksts NICE BF – fotoelementi ar klasisko pieslēgumu (1 pāris)
Pieejama nomaiņa!
Fotocelulas ar klasisko NICE BF pieslēgumu tika aizstātas ar jaunāku modeli NICE EPM.
Āra NICE BF drošības fotoelementi uzstāda vienu otram pretī vārtu caurbrauktuves platumā vai jebkurā vietā, kur pastāv risks, ka vārti sadursies ar šķērsli. Tie rada infrasarkano staru, un, tiklīdz tas tiek pārtraukts, nosūta vārtiem signālu apturēt to kustību.
Tie sastāv no diviem sinhronizētiem komponentiem: raidītāja TX un uztvērēja RX.

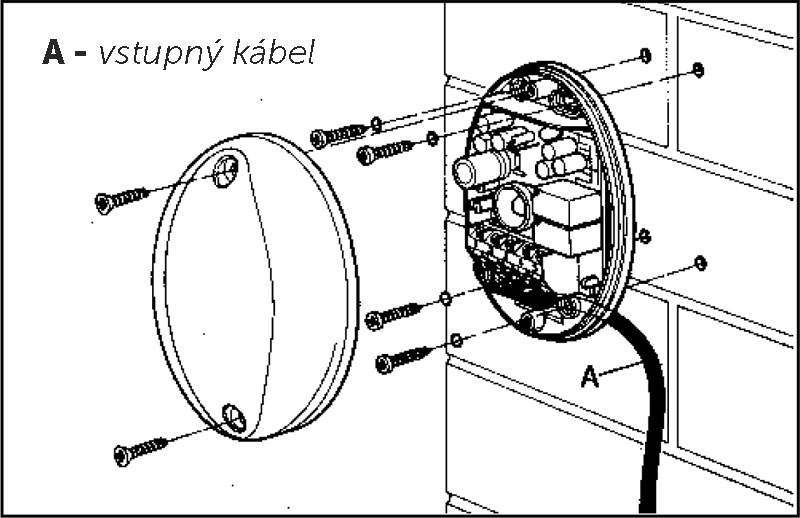

Tos piestiprina pie sienas, mūra, staba vai citas virsmas (virsmas montāža) vienādā augstumā, vēršot vienu pret otru vienā asī. Precīza centrēšana nav nepieciešama; izlīdzinājumu var viegli pārbaudīt, izmantojot LED indikatoru uz uztvērēja RX. Fotoelementu korpuss ir izgatavots no īpaši izturīga un ilgmūžīga polikarbonāta. Tie ir noturīgi pret saules starojuma radītiem traucējumiem un triecieniem.
Ja fotoelementu vāciņi ir bojāti, var iegādāties rezerves vāciņu pāri.
Fotoelementu darbības attālums NICE BF
Lai izvairītos no apkārtējo objektu atstarojumu radītām problēmām, pieejami divi infrasarkanā stara darbības attāluma iestatījumi:
- 15 m (standarta)

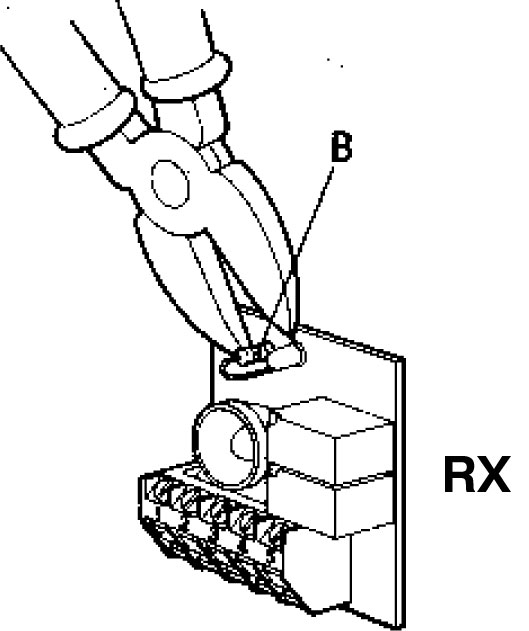

- 30 m (uztvērējā RX jāpārtrauc savienojums "B"), skatīt:
Piezīme. Nelabvēlīgos laikapstākļos (migla, lietus, putekļi u. c.) fotoelementu darbības attālums var samazināties par 50%.
Divu fotoelementu pāru sinhronais savienojums NICE BF

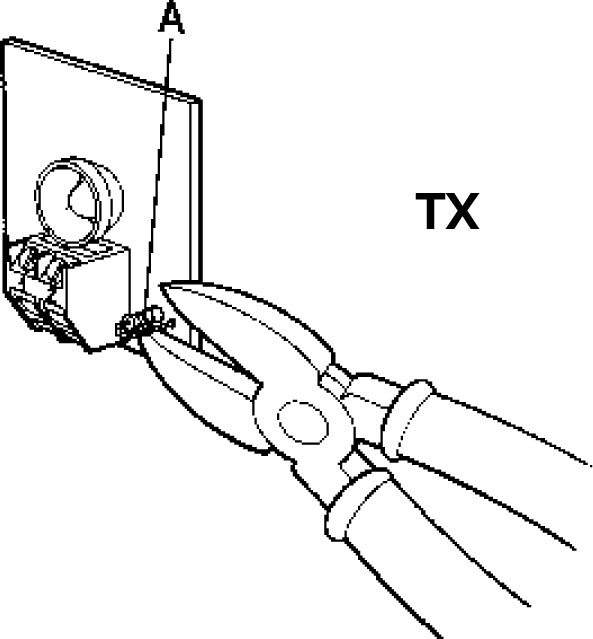

NICE BF fotoelementi ļauj novietot divus fotoelementu pārus ļoti tuvu vienu otram, neradot traucējumus. Lai izveidotu šādu savienojumu, pārtrauciet savienojumu "A" raidītājā TX, skatīt:
pēc tam turpiniet atbilstoši barošanas veidam:

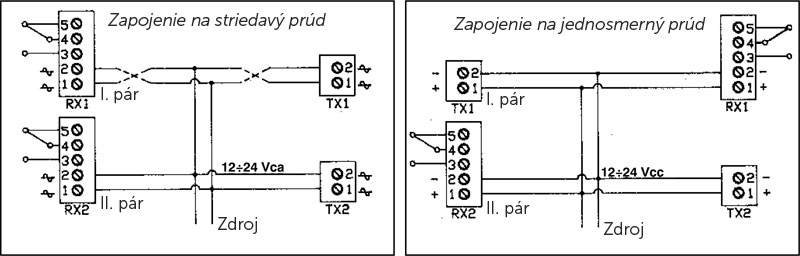

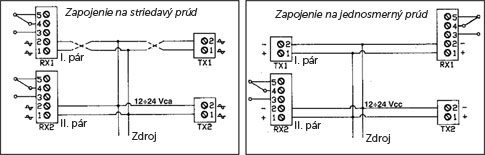

| Maiņstrāvas pieslēgums | Līdzstrāvas pieslēgums |
|---|---|
|
Pieslēdziet abus pārus maiņstrāvai, mainot polaritāti starp pirmo un otro pāri. |
Pieslēdzot līdzstrāvai, katrā pārī savienojiet uztvērējus RX un raidītājus TX pretēji. |
FOTOELEMENTU SAVIENOJUMA DARBĪBAS PĀRBAUDE NICE BF
1. Vairākas reizes pārtrauciet uzstādīto NICE BF fotoelementu infrasarkano staru, lai pārbaudītu, vai relejs pārslēdzas un iedegas LED indikators uz uztvērēja RX:
Indikators deg: fotoelementi nav izlīdzināti; centrējiet tos vienā asī
Indikators nedeg: fotoelementi ir pareizi izlīdzināti
2. Uzlieciet vāciņu un pārbaudiet, vai fotoelementi joprojām darbojas arī ar pielīmēto vājināšanas filtru.
3. Noņemiet vājināšanas filtru
Fotoelementu tehniskie parametri NICE BF
| Darbības attālums: |
|
|---|---|
| Barošana: | 12–24 DC/AC |
| Viļņa garums: | 880 Nm |
| Infrasarkanā stara frekvence: | 540 Hz |
| Ieejas strāva: |
|
| Darba temperatūra: | -20°C līdz 70°C |
| Releja izeja: | 1A max 24V |
| Izmēri | 54×84×27 mm (plat.×dz.×aug.) |

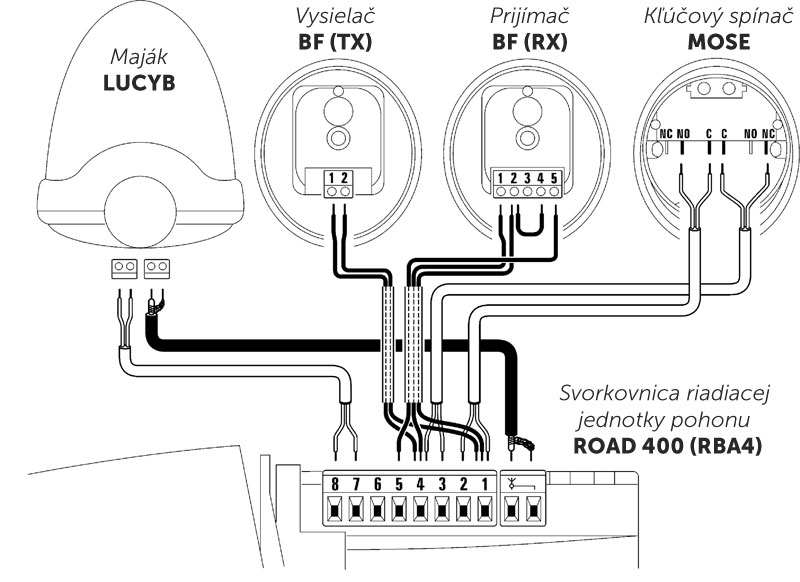

Fotoelementu pieslēgšana NICE BF ar piedziņu NICE Road 400

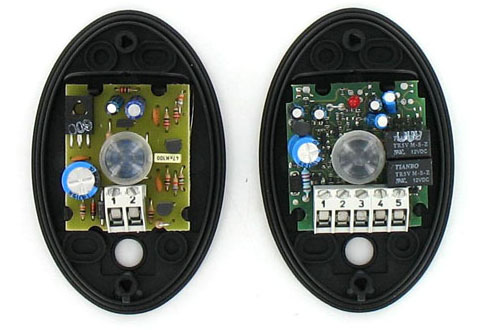

Fotoelementu iekšpuse NICE BF vārtu piedziņai
