NICE Road RD400 – atsevišķa piedziņa bīdāmajiem vārtiem (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
290,17 € ar PVN
| Svars |
|---|
| 8,10 kg |
Produkta apraksts NICE Road RD400 – atsevišķa piedziņa bīdāmajiem vārtiem (A)
NICE Road RD400 piedziņa ir paredzēta bīdāmie vārti ar svaru līdz 400 kg un caurbrauktuves platumu līdz 8 m (ieteicamais garums — ne vairāk kā 5 m). Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir nereversējama. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
Barošana: RD400 vadības bloks tiek pieslēgts 230 V AC tīklam; motors darbojas ar 24 V DC. Piedziņai ir iebūvēts radio uztvērējs, un tā atbalsta izvēles rezerves akumulatoru NICE PS124.
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
NICE Road RD400 piedziņas pārskats
RD400 piederumi tiek pieslēgti, izmantojot klasisko releju shēmu. Izvēle ir atkarīga no vārtu vērtnes svara un garuma, kustības pretestības, ciklu skaita un piederumu saderības.
NICE Road RD400
- Maks. svars: līdz 400 kg
- Maks. vērtnes garums: līdz 8 m
24 V DC motors; parastās releju ieejas; iebūvēts radio uztvērējs.
Šajā produktā — atsevišķā NICE Road RD400 bīdāmo vārtu piedziņā (mūsu kods NICE-RD400-A) — ietilpst:
- elektromehāniska NICE Road RD400 piedziņa ar 400 kg celtspēju un maksimālo vērtnes garumu 8 m, kā arī iebūvētu (bet noņemamu) vadības bloku RBA4R10 ar iebūvētu radiosignāla uztvērēju (ja vēlaties vārtus vadīt ar tālvadības pulti, nav nepieciešams iegādāt atsevišķi.)
- 2 × atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešamas elektroapgādes pārtraukuma gadījumā)
- piedziņas montāžas detaļas, enkurošanas elementi un kronšteins, piedziņas gala slēdža atdures
- montāžas rokasgrāmata

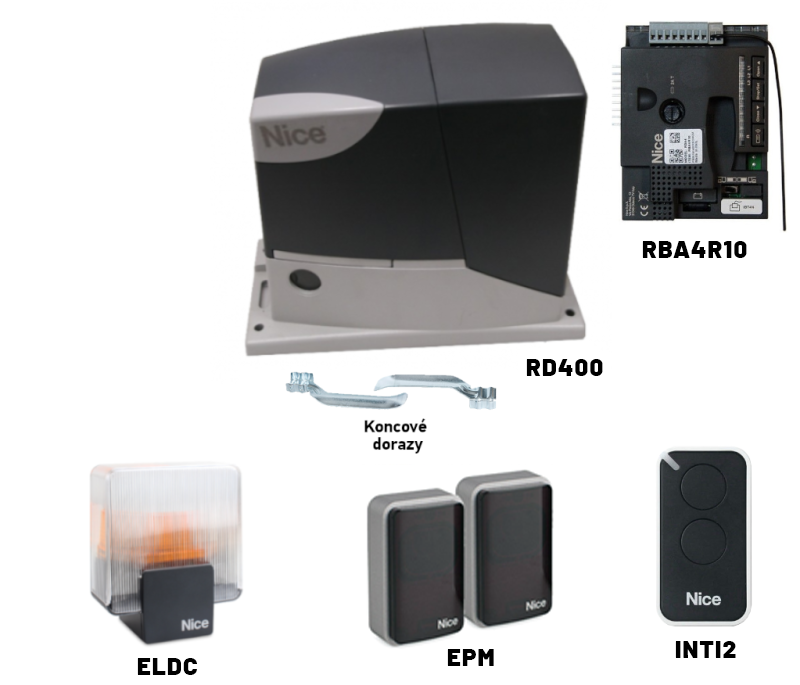

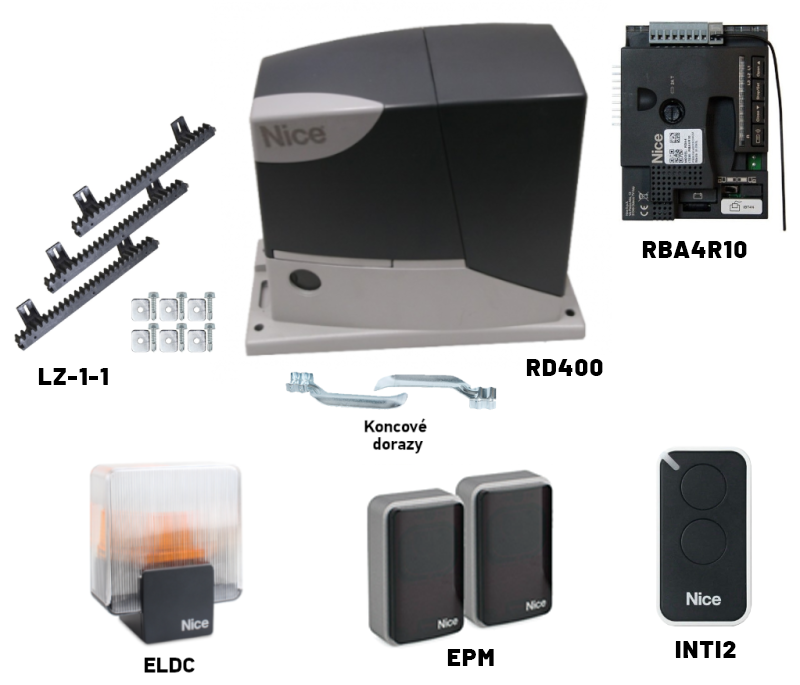

Izdevīgi komplekti, kuros ietilpst piedziņa NICE Road RD400:
| Piedziņas komplekts ar piederumiem » | Piedziņas komplekts ar piederumiem un zobstieni » |
|---|---|
|
Road piedziņa līdz 400 kg, tālvadības pults, fotoelementi, signāllampa. |
ROAD piedziņa līdz 400 kg, zobstienis, tālvadības pults, fotoelementi, signāllampa. |
| Komplekts pašnesošo vārtu izgatavošanai » | Komplekts sliežu vārtu izgatavošanai » |
Ratiņi ar 5 gultņiem, 5 m Fe C profils, uzbrauktuve, kabata, vadotne, piedziņa, zobstienis. |
Ritenīši Ø90 mm, sliede 3 × 3 m Zn, apakšējās atdures, vadotne, piedziņa, zobstienis |
NICE Road RD400 ir kompakta elektromehāniska piedziņa, kas paredzēta bīdāmo vārtu automatizācijai privātīpašumā.
Piedziņa ir piemērota bīdāmiem vārtiem ar svaru līdz 400 kg un vērtnes garumu līdz 8 m. Šīs vērtības atbilst ražotāja noteiktajiem apstākļiem, piemēram, laikapstākļiem, temperatūras svārstībām, vārtu stingrībai un, galvenokārt, vieglai vārtu kustībai. To ne vienmēr izdodas panākt vai arī nav iespējams ietekmēt, tāpēc iesakām NICE Road RD400 piedziņu lietot vārtiem, kas darbojas ne vairāk kā ar 60% no šīm vērtībām. Skatiet nodaļu Piedziņas izvēle plašākai informācijai.
RD400 ir atsevišķas ieejas drošības fotoelementu pieslēgšanai. Barojamo pāru skaits ir atkarīgs no to faktiskā strāvas patēriņa un pieslēguma; ierobežojumus un shēmas skatiet sadaļā Fotoelementi.
Temperatūras apstākļi var ierobežot piedziņas darbības iespējas. Informācija par darbības ierobežojumiem ir sadaļā Piedziņas izvēle.
Regulējams ātrums, spēks un pauzes ilgums piedziņas automātiskai aizvēršanai un citi iestatījumi, skatiet Programmēšana.
Diagnostika izmantojot brīdinājuma bākuguns.
Zobrats 4. modulis ir saderīgs ar zobstieni mūsu piedāvājumā.
Ar NICE Road RD400 piedziņu saderīgie piederumi
Turklāt iesakām iegādāties piedziņai saderīgus papildpiederumus vai izvēlēties kādu no jau komplektētajiem izdevīgajiem komplektiem:
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Signalizē par vārtu kustību, mirgojot — piemērota izbrauktuvēm ar sliktu pārredzamību. Iebūvēta arī antena — lielāks tālvadības pults darbības attālums. |
RD400 rokasgrāmatā norādīta FLASH izeja vienai ELDC LED bākugunij. Citu bākuguni izvēlieties tikai pēc sprieguma, komutācijas veida un izejas pieļaujamās slodzes pārbaudes. |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs |
Vārtu tālvadībai. Road 400 piedziņā uztvērējs jau ir iebūvēts. Šie papildu uztvērēji ir papildaprīkojums. |
|
| Antena |
Lielākam tālvadības pults darbības attālumam. |
|
| Tastatūra |
Ja esat aizmirsis tālvadības pulti vai pie jums bieži brauc daudz transportlīdzekļu vai ierodas cilvēki un nevēlaties katram dot pulti vai atvērt vārtus atsevišķi. |
|
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli savienots ar piedziņu jebkurā ērtā vietā. |
|
| Karšu lasītāji |
Piedziņas vadība, pieliekot karti vai atslēgu piekariņu pie karšu lasītāja. |
|
| Zobstienis |
Nepieciešams pašai piedziņas automatizācijai.
|
|
| Rezerves barošanas avots |
Rezerves enerģijas avots. |
Ārējie Wi-Fi/GSM moduļi, piekļuves tastatūras un karšu lasītāji tiek pieslēgti tieši tikai tad, ja to izeja nodrošina piemērotu bezpotenciāla NO kontaktu SbS ieejai. Citām izejām nepieciešams piemērots interfeiss un atsevišķs barošanas avots. Skatiet arī GSM un Wi-Fi moduļi.
NICE Road RD400 īsumā
RD400 ir iebūvēts radio uztvērējs. Aprakstītajai platei ir četras pogas, un tā atbalsta papildaprīkojumā pieejamu akumulatoru NICE PS124. Elektrotīkla pārtraukuma gadījumā vārtus var arī manuāli atbloķēt.

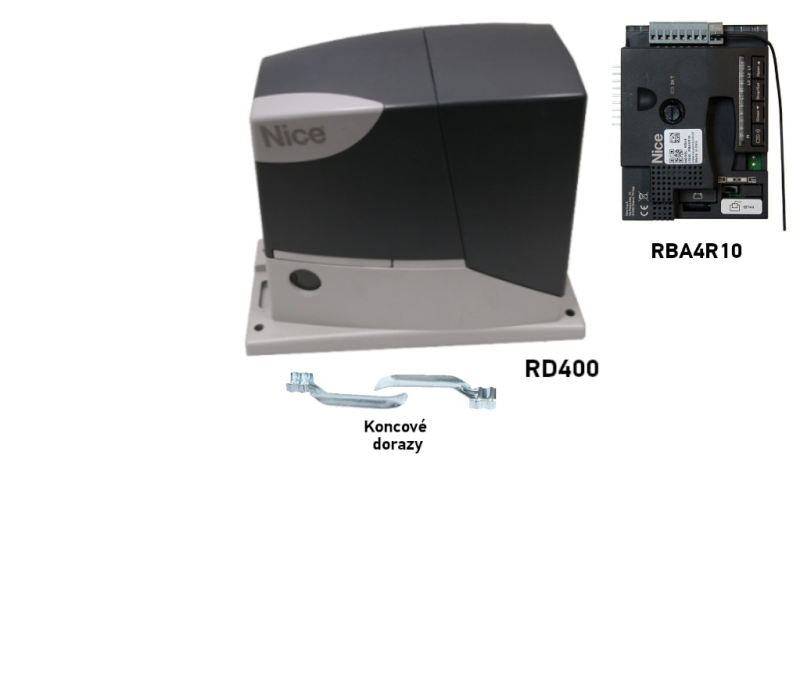

Šajā produkta lapā attēlotais vadības bloks ir NICE RBA4R10. NICE šīs RD400 paaudzes rokasgrāmatā norāda RBA4 plati; pārdodamā, attēlā redzamā plate ir marķēta ar RBA4R10, kas šajā rokasgrāmatā nav tieši minēta. Tālāk norādītā spaiļu numerācija un darbību secība balstās uz šo rokasgrāmatu. Pārdodamajai RBA4R10 versijai to atbilstība jāpārbauda, izmantojot tās pašas rokasgrāmatu vai ražotāja apstiprinājumu. Pirms darbu sākšanas vienmēr pārbaudiet plates un spaiļu marķējumu.
Piedziņas izvēle — vai piedziņa NICE Road RD400 ir piemērota maniem vārtiem?
Pēc atbloķēšanas vārtiem visā to kustības ceļā jābīdās vienmērīgi ar roku. Raustīšanās, bojāti ratiņi vai ritentiņi un nepareizi novietots zobstienis jāsalabo pirms spēka iestatīšanas. Vārtu svars pats par sevi nenosaka to pretestību.
| Vārtu vērtnes garums | Maks. ciklu/h | Maks. ciklu pēc kārtas |
|---|---|---|
| Līdz 5 m | 20 | 15 |
| Virs 5 līdz 7 m | 16 | 12 |
| Virs 7 līdz 8 m | 14 | 9 |
| Vārtu vērtnes svars | Daļa no iepriekš norādītā ciklu skaita |
|---|---|
| Līdz 200 kg | 100 % |
| Virs 200 līdz 300 kg | 85 % |
| Virs 300 līdz 400 kg | 70 % |
Viens cikls nozīmē atvēršanu un aizvēršanu. Garuma ierobežojumus reizina ar svaram atbilstošo daļu; aprēķinot pilnus ciklus, noapaļo uz leju. Piemēram, 6 m / 350 kg: 16 × 0,70 = 11 pilni cikli stundā, ne vairāk kā 8 pēc kārtas. Vienlaikus ir spēkā 50 ciklu dienā ierobežojums un ne vairāk kā 9 minūtes nepārtrauktas darbības. Temperatūras apstākļi var vēl vairāk ierobežot pieļaujamo darbības ilgumu.
NICE Road RD400 piedziņas ierobežojumi
Lai nodrošinātu parastu rezervi, izvēloties piedziņu, mūsu veikals iesaka nepārsniegt aptuveni 5 m un 250 kg. Tas ir veikala ieteikums; konkrētie vārti jāizvērtē tehniķim. Tālāk redzamajā tabulā šis ieteikums ir nodalīts no ražotāja noteiktajām robežvērtībām.
| Maksimāli | Ieteicam | |
|---|---|---|
| Vārtu vērtnes garums | 8 m | 5 m |
| Vārtu vērtnes svars | 400 kg | 250 kg |
Piedziņas apkope
Piedziņas darbmūžs ir atkarīgs no vārtu mehānikas, slodzes, vides apstākļiem un apkopes. Veiciet apkopi vismaz ik pēc 6 mēnešiem vai pēc ne vairāk kā 10 000 kustībām kopš pēdējās apkopes, atkarībā no tā, kurš nosacījums iestājas pirmais.
NICE Road RD400 piedziņas uzstādīšana
Sliežu vārtiem piedziņu parasti uzstāda zemu, tuvu pamatnes līmenim. Pašnesošajiem vārtiem zobstienis parasti atrodas augstāk, tāpēc piedziņu paceļ ar enkurelementiem vai piemērotu kronšteinu. Abos gadījumos augstumu noregulē atbilstoši zobstienim tā, lai tā svars nebalstītos uz zobratu un visā kustības ceļā būtu 1–2 mm sprauga. Svarīga ir līdzena pamatne, drošs stiprinājums un iespēja brīvi pārvietot vārtus ar roku.
Kabeļu instalācija
Piederumu izvietojums saskaņā ar oriģinālo RD400 rokasgrāmatu. Drošības elementu skaitu nosaka, izvērtējot konkrētos vārtus.

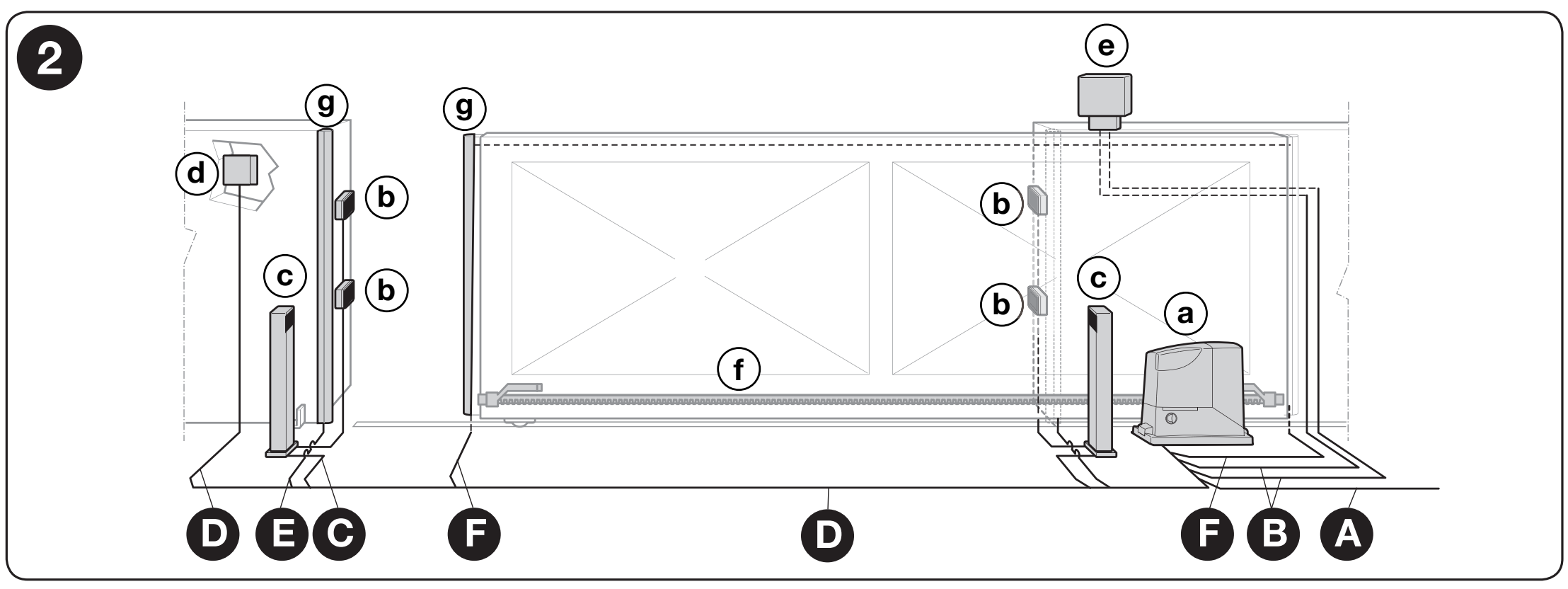

Ierīču izvietojums: mazie burti apzīmē ierīces, lielie burti — kabeļu trases.
Piederumu saraksts
| Pozīcija | Nozīme / darbība |
|---|---|
| a / b / c | Piedziņa / fotoelementi / fotoelementu stabiņi. |
| d / e | Atslēgas slēdzis vai tastatūra / brīdinājuma bākuguns. |
| f / g | Zobstienis / drošības kontaktmalas. |
Kabeļu saraksts
| Pozīcija | Nozīme / darbība |
|---|---|
| A – barošana | 3 × 1,5 mm² līdz 30 m; garākam pievadam ražotājs norāda, piemēram, 3 × 2,5 mm² un zemējumu automatizācijai. |
| B – bākuguns / antena | 2 × 0,5 mm² līdz 20 m; atsevišķi RG58 līdz 20 m, ieteicams mazāk nekā 5 m. |
| C – EPM fotoelementi | TX: 2 × 0,25 mm². RX: barošana un drošības kontakts, piemēram, 4 × 0,25 mm² līdz 30 m. Vadu skaitu nosaka izmantotie fotoelementi un vadības plate. |
| D – atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² vai 1 kabelis 4 × 0,5 mm² līdz 50 m; vienai C–NO komandai izmanto divus vadus. |
| E / F – kontaktmalas | 2 × 0,5 mm² līdz 30 m. Uz kustīgā vārtu paneļa nepieciešams piemērots signāla pārraides risinājums. |
Kabeļiem jābūt piemērotiem attiecīgajai videi, un to trases jāizvieto tā, lai tīkla sprieguma vadus atdalītu no vadības ķēdēm. Releja RX papildus barošanas vadu pārim nepieciešami arī drošības kontakta vadi.
Montāža
Skatiet “Kādā augstumā jāuzstāda piedziņa".
Zobstienis un tā atdure
Vārtu darbības pamatā ir piedziņas zobrata griezes momenta pārvēršana lineārā kustībā, izmantojot zobstieņa pārvadu uz piedziņas zobstieņa. Visbiežāk izmanto divu veidu zobstieņus:
 |
Neilona zobstienis (var būt ar tērauda stiegrojumu) — piestiprina pie vārtiem ar pašvītņojošām skrūvēm caur montāžas cilpām. Ideāli piemērots salīdzinoši viegliem un īsiem vārtiem. Tērauda zobrata un neilona zobstieņa berzes dēļ kustība ir klusa. |
 |
Tērauda zobstienis — piestiprina pie vārtiem, piemetinot vītņotas skavas, kurās pēc tam ieskrūvē zobstieni. Izmanto garākiem un smagākiem vārtiem. Tērauda zobrata un tērauda zobstieņa berzes dēļ kustība ir nedaudz skaļāka. |
Svarīgi, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņai NICE Road RD400 ir zoba modulis 4.

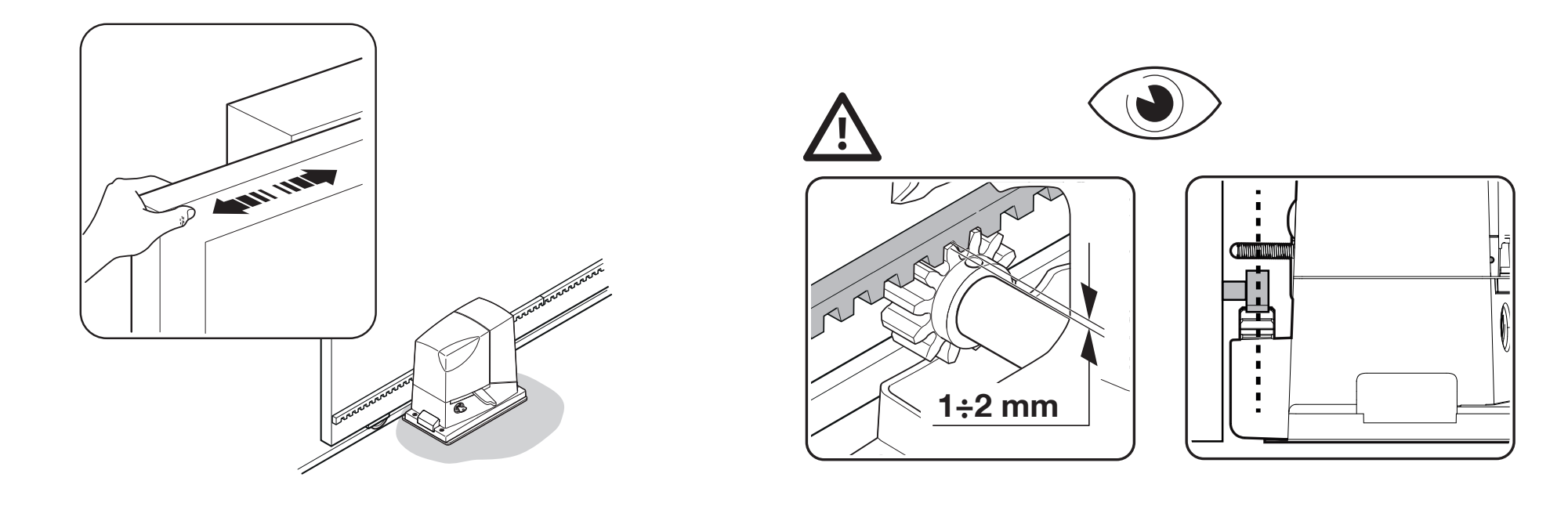

Pēc zobstieņa uzstādīšanas pārbaudiet atstarpi un noregulējiet abus gala slēdžu izciļņus.
- Visā kustības garumā iestatiet atstarpi 1–2 mm starp zobstieni un zobratu. Vārtu paneļa svars nedrīkst balstīties uz piedziņu.
- Ar roku pabīdiet vārtu paneli atvēršanas virzienā, lai tas apstātos 2–3 cm pirms mehāniskās atdures. Pārvietojiet gala slēdža turētāju, līdz tas nostrādā, pēc tam saskaņā ar ražotāja norādījumiem pabīdiet to vēl vismaz par 2 cm atvēršanas virzienā un nostipriniet.
- Tāpat noregulējiet aizvērto stāvokli pretējā virzienā. Vārtu mehāniskajām atdurēm jāpaliek darbspējīgām.
- Pievelciet stiprinājumus un pārbaudiet, vai vārti brīvi pārvietojas visā kustības garumā. Tikai pēc tam iestatiet gala pozīcijas.

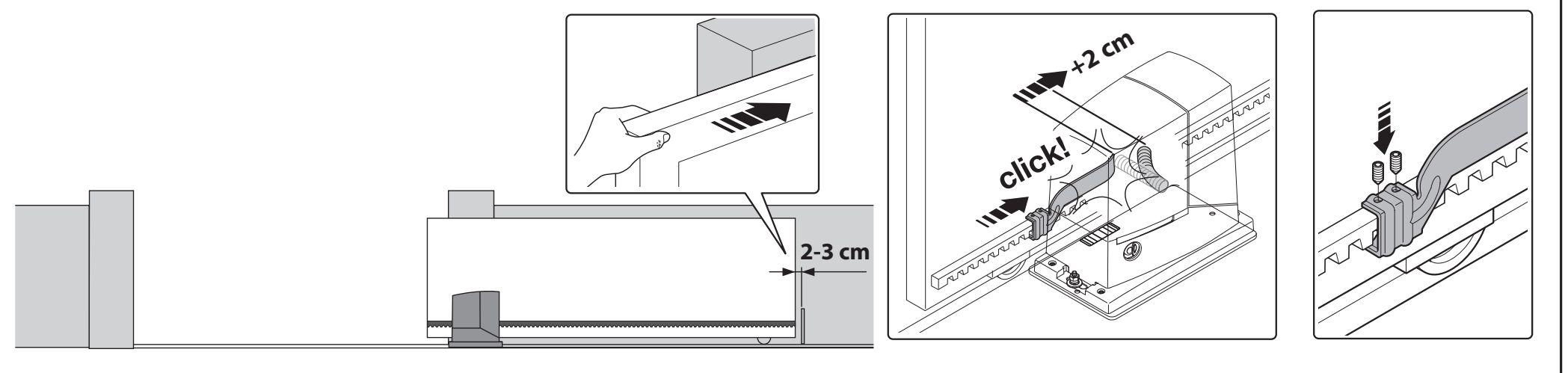

Atstarpe starp RD400 zobstieni un zobratu.
Attālums līdz mehāniskajai atdurei un turētāja papildu pārvietošana pēc nostrādes.
NICE Road RD400 piedziņas pieslēgšana
Elektropieslēgumu veic kvalificēts tehniķis. Pirms vadu pārkārtošanas, drošinātāju nomaiņas vai moduļu pieslēgšanas atvienojiet elektrotīklu un, ja tāda ir, arī akumulatoru; pārliecinieties, ka sprieguma nav. Nodrošiniet vārtus pret nejaušu kustību.
...uz elektrotīklu
| Pozīcija | Nozīme / darbība |
|---|---|
| L | Fāzes vads atbilstoši elektrotīkla spaiļu bloka marķējumam. |
| N | Neitrālvads. |
| PE | Aizsargvads dzeltenzaļā krāsā pie aizsargspailes; piedziņa ir I klases ierīce un tai nepieciešams zemējums. |
Šīs RD400 versijas barošana ir 230 V AC, 50/60 Hz. Elektrotīkla pievadu nekādā gadījumā nedrīkst pievienot zemsprieguma spailēm 1–8. Elektriķis izvēlas aizsardzības ierīces, atvienošanas risinājumu un pievada parametrus atbilstoši instalācijai.
...papildu ierīcēm
Tālāk norādītie spaiļu numuri ir ņemti no RBA4 plates lietošanas instrukcijas. Pārdodamā plate ir marķēta ar RBA4R10; pirms pieslēgšanas salīdziniet marķējumu un spaiļu aprakstu uz savas plates un ievērojiet tās lietošanas instrukciju.
| Pozīcija | Nozīme / darbība |
|---|---|
| ANTENNA | Integrētā uztvērēja antenas ieeja. Koaksiālajam kabelim ir atsevišķs centrālais vads un ekrāns; pieslēdziet tos atbilstoši simbolam uz plates. |
| 1–2 / SbS | Solis pa solim vadība, izmantojot bezpotenciāla NO kontaktu, piemēram, slēdža C–NO kontaktu NICE EKS. |
| 3–4 / STOP | NO, NC vai 8,2 kΩ atkarībā no pieslēguma. Tips tiek apgūts pozīciju iestatīšanas laikā; apgūtā stāvokļa izmaiņas izraisa STOP ar īsu kustību pretējā virzienā. |
| 1–5 / PHOTO | Fotoelementu drošības NC kontakts. Ja fotoelementi nostrādā aizvēršanas laikā, vārti maina kustības virzienu. |
| 4–6 / PHOTOTEST | Atsevišķa TX barošana fotoelementu pārbaudei, ne vairāk kā 100 mA. RX paliek pieslēgts pie 1–4. |
| 7–8 / FLASH | Izeja vienai bākugunij NICE ELDC; kustības laikā pārslēdzas ik pēc 0,5 s. |
| 1 (+) / 4 (−) – piederumi | Spaile 1 = +24 V DC, spaile 4 = 0 V (−/GND). Barošanas pielaide −30 % / +50 %; ārējo ierīču kopējais strāvas patēriņš — ne vairāk kā 100 mA. |
Vairākus NC STOP kontaktus slēdz virknē, vairākus NO kontaktus — paralēli. Rezistīvajām drošības malām nepieciešams noteiktais kaskādes slēgums ar vienu 8,2 kΩ terminatoru. Drošības ieejas nedrīkst īsslēgt, lai novērstu darbības traucējumu. Pēc ierīču maiņas atkārtoti jāveic iemācīšana un drošības pārbaudes.
Piedziņas drošinātāji
| Apzīmējums | Funkcija | Nomināls |
|---|---|---|
| F1 | Piedziņas barošanas drošinātājs | T 1 A / 250 V, lēnas darbības |
| F2 | Vadības bloka drošinātājs | T 2 A / 250 V, lēnas darbības |
F1 aizsargā piedziņas barošanas ķēdi; F2 aizsargā vadības bloku.

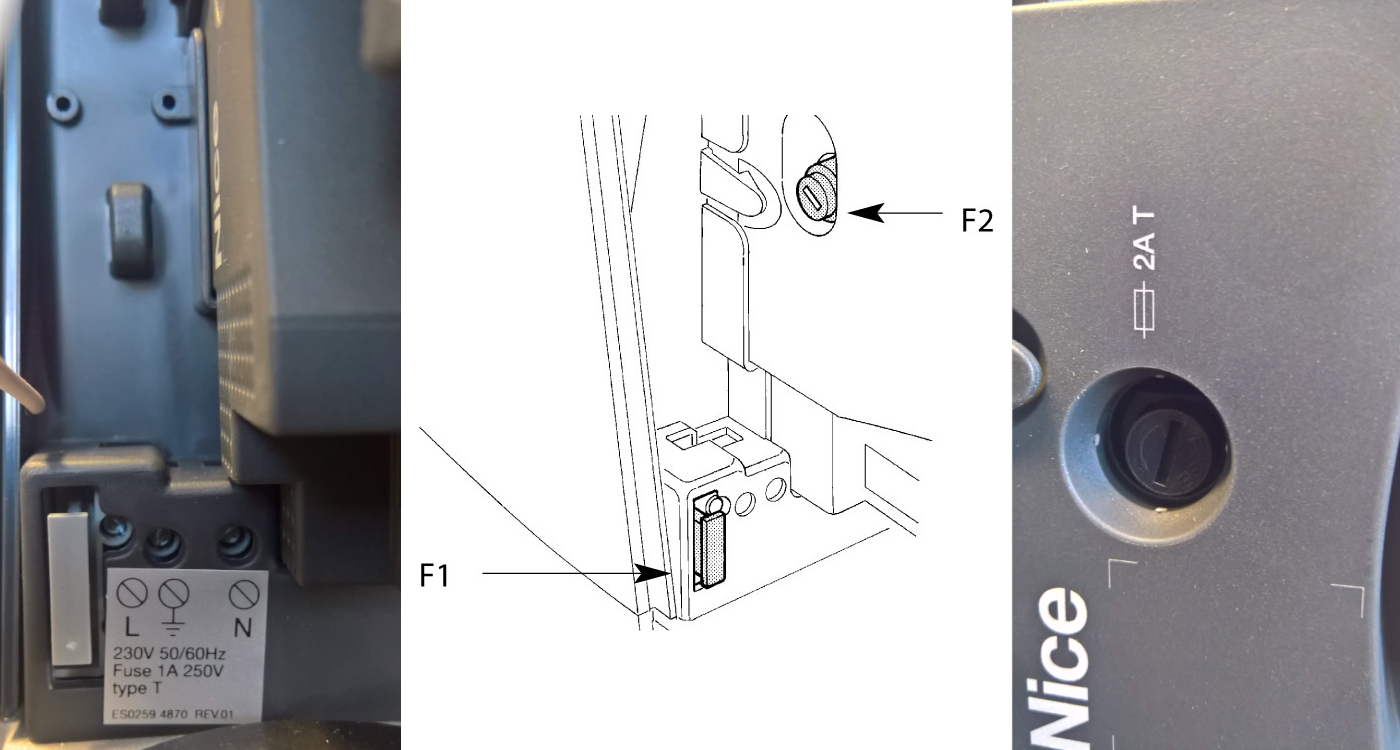

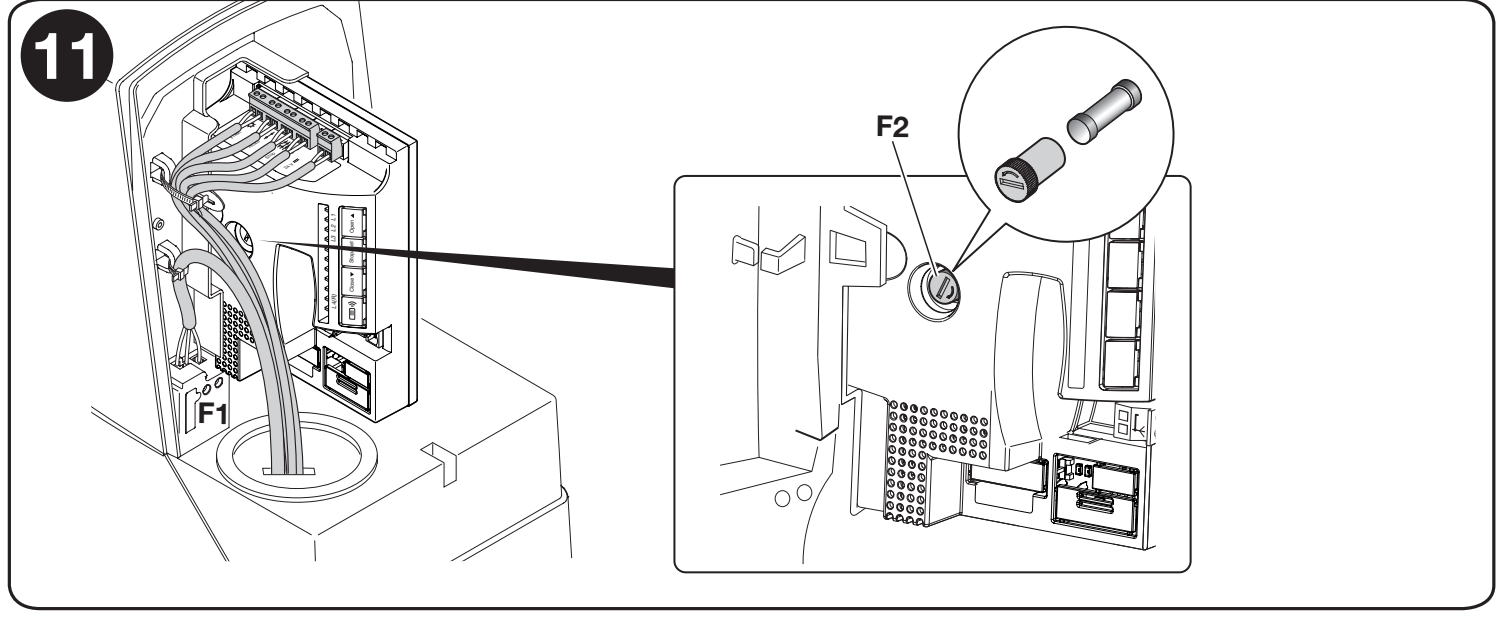

F1 un F2 drošinātāju atrašanās vieta RD400 piedziņā.
Drošinātāju nomainiet pret tāda paša tipa drošinātāju tikai pēc kļūmes cēloņa noskaidrošanas. Neizmantojiet lielāka nomināla drošinātāju un neapejiet to.

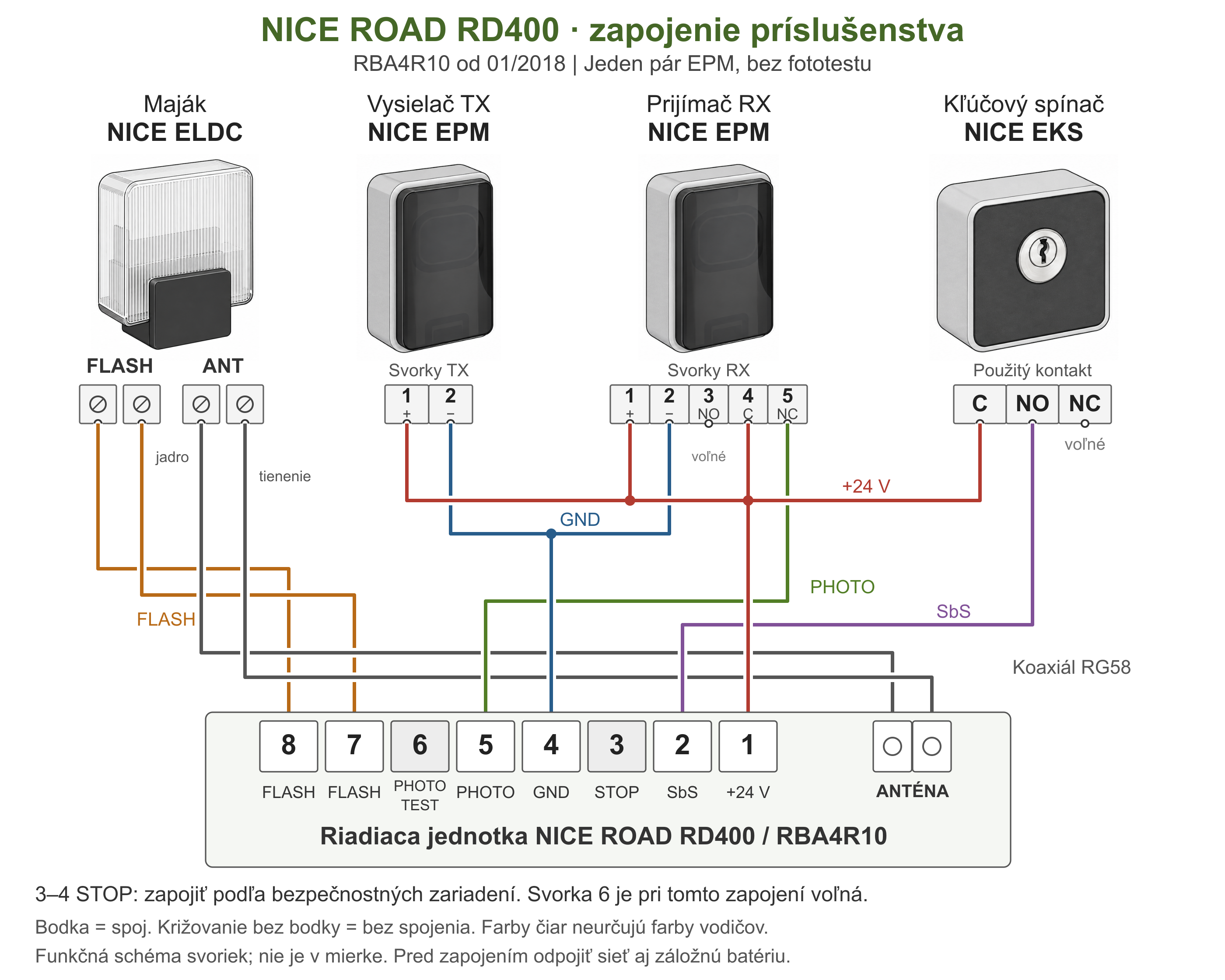

Standarta pieslēguma shēma:
Piederumu barošana: spaile 1 ir +24 V DC, bet spaile 4 — 0 V (−/GND); kopā ne vairāk kā 100 mA. SbS (1–2), STOP (3–4) un PHOTO (1–5) ieejas tiek vadītas ar kontaktiem; tāpēc EKS slēdzim nav atsevišķa +/− pieslēguma. Bākugunij paredzētā FLASH izeja izmanto spailes 7–8; attēlotajā shēmā ražotājs nav norādījis polaritāti. Fototesta laikā TX raidītāja barošana mainās saskaņā ar tālāk aprakstīto procedūru.
Pieslēgums vienam EPM releja fotoelementu pārim bez fototesta saskaņā ar RBA4 vadības bloka instrukciju. Bākuguns ELDC ir atsevišķi FLASH un antenas pieslēgumi; slēdzis EKS vada SbS ieeju ar C–NO kontaktu. Punkts norāda uz elektrisku savienojumu; līniju krustojums bez punkta nav savienojums. Līniju krāsas atšķir ķēdes, nevis norāda vadu krāsas.
| Ierīce | RD400 / RBA4 plate |
|---|---|
| ELDC — bākuguns | Divkontaktu FLASH pieslēgums pie spailēm 7–8. Antenu pieslēdz atsevišķi ar RG58 koaksiālo kabeli pie antenas ieejas: dzīslu un ekranējumu pievienojiet atbilstoši marķējumam. |
| EPM — TX raidītājs | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM — RX uztvērējs | RX 1 (+) un 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) paliek brīvs. |
| EKS — atslēgas slēdzis | Viens kontakts: C → RD400 1, NO → RD400 2 (SbS). NC un otrais kontakts šajā pieslēgumā netiek izmantoti. |
| STOP un fototests | STOP starp 3–4 tiek izveidots atbilstoši drošības ierīcēm; shēmā nav norādīts universāls pārvienojums. Spaile 6 šeit netiek izmantota. Lai pieslēgtu fototestu, izmantojiet tālāk aprakstīto procedūru. |
Piedziņas fotoelementi
Piemērs paredzēts NICE EPM: TX ir raidītājs, RX — uztvērējs. EPM TX kontakti ir 1 = +, 2 = −, bet RX — 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) drošības ķēdē netiek izmantots. Ja izmantojat cita tipa fotoelementus, pārbaudiet to kontaktu numerāciju.
Pieslēgums bez fototesta funkcijas
Pārbaudiet fotoelementu kopējo strāvas patēriņu. Izeja 1–4 nodrošina ne vairāk kā 100 mA. Viens EPM pāris patērē aptuveni 55 mA; divi pāri bez fototesta kopā patērētu aptuveni 110 mA, pārsniedzot šo limitu. Tāpēc ar NC kontaktu savienošanu virknē vien nepietiek, lai pievienotu vēl vienu pāri. Vairāku pāru barošanas risinājums jāizstrādā speciālistam, ņemot vērā to faktisko strāvas patēriņu un instrukcijas.
Abi fotoelementi tiek nepārtraukti baroti no spailēm 1–4. Uztvērēja drošības kontaktu C–NC pieslēdz starp vadības bloka spailēm 1 un 5.
| Vadības bloks | EPM fotoelementi |
|---|---|
| RD400 1 (+24 V) | TX 1 un RX 1; arī RX 4 (C). |
| RD400 4 (GND) | TX 2 un RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Netiek pieslēgts. |
Norādītā numerācija atbilst RBA4 plates instrukcijai. Pēc pieslēgšanas pārbaudiet fotoelementu savietojumu un vārtu reakciju, pārtraucot gaismas staru.
Pieslēgums ar fototesta funkciju
Fototesta laikā mainās raidītāja barošana: TX 1 (+) pievieno spailei 6 (pārslēdzamā PHOTOTEST izeja), bet TX 2 (−) — spailei 4 (0 V/GND).. RX uztvērējs paliek pastāvīgi barots no spailes 1 (+24 V DC) un 4 (−/GND); tā C–NC kontaktu pieslēdz starp spailēm 1 un 5 tāpat kā pieslēgumā bez fototesta. PHOTOTEST izejas strāvas limits ir 100 mA. Pirms kustības tiek pārbaudīta drošības ķēdes reakcija.
| Pozīcija | Nozīme / darbību secība |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (PHOTOTEST pārslēgtais izvads); TX 2 (−) → RD400 4 (0 V/GND). Maksimāli 100 mA PHOTOTEST izvadā. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Pievienoto drošības ierīču režīms tiek noteikts gala stāvokļu apguves laikā. Pēc vadu savienojuma maiņas atkārtojiet apguvi un pārbaudiet, vai kļūdaina testa gadījumā kustība nesākas.
Pieejamajās instrukcijās nav skaidri apstiprināta fototesta izmantošana ar NICE EPM. RD400 rokasgrāmata fototesta gadījumā prasa aktivizēt sinhronizāciju saskaņā ar fotoelementu instrukciju; tomēr EPM instrukcijā SYNC džemperis aprakstīts vairākiem maiņstrāvas barotiem pāriem, savukārt RD400 raidītāju baro ar līdzstrāvu. Tabulā norādītas RD400 rokasgrāmatā minētās spailes, nevis apstiprināts EPM SYNC iestatījums. Pirms šīs kombinācijas izmantošanas lūdziet apstiprinājumu NICE vai piegādātājam. RD400 1.–4. izvada strāvas ierobežojums ir 100 mA.
Vārtu kustības virziena izvēle

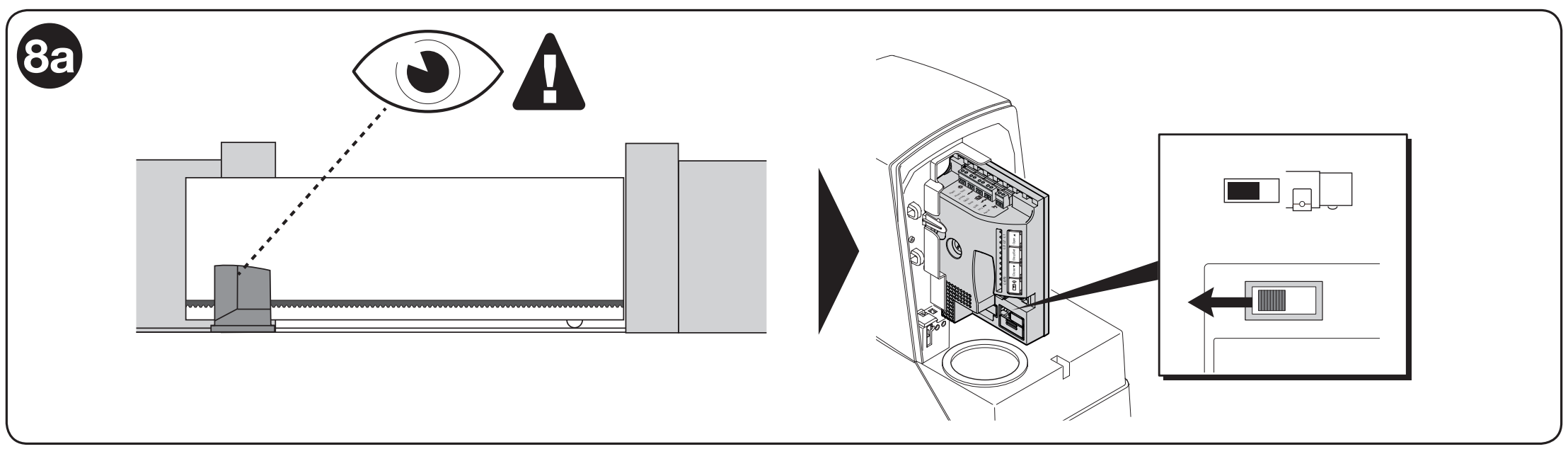

Virzienu nosaka, skatoties no piedziņas puses uz vārtiem. Ja vārti atveras pa kreisi, iestatiet slēdzi kreisajā pusē; ja pa labi — labajā pusē.
Atvēršana pa kreisi, skats no piedziņas puses.

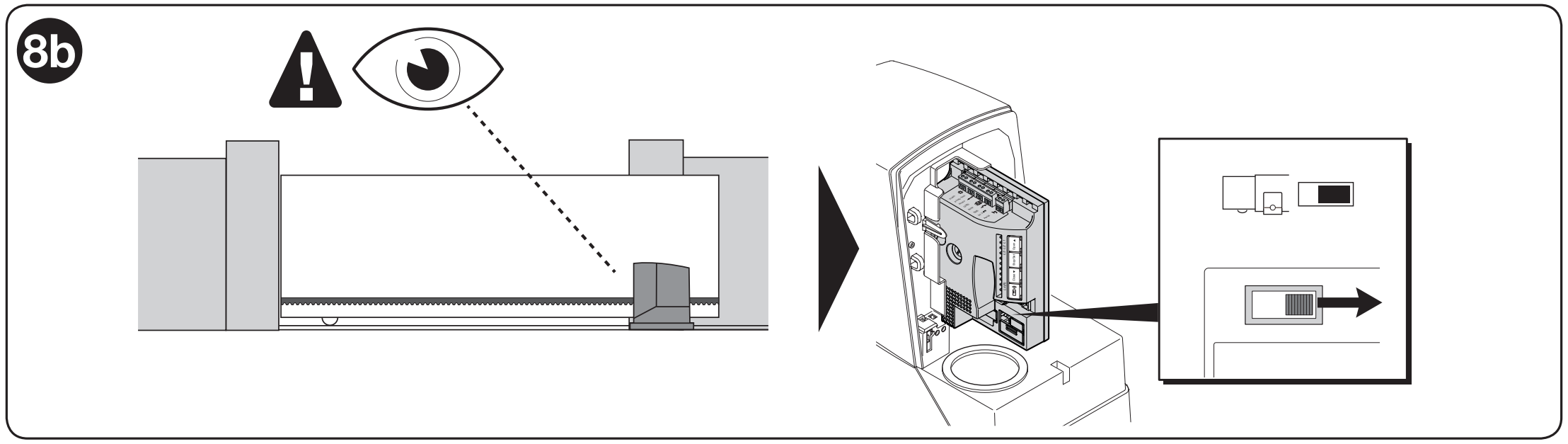

Atvēršana pa labi, skats no piedziņas puses.
Nemainiet slēdža pozīciju, kamēr vārti kustas. Pirms darba ar atvērtu piedziņu atvienojiet to no barošanas; pēc virziena maiņas vēlreiz pārbaudiet gala stāvokļu apguvi.
Vārtu vērtnes garuma noteikšana
Apguves laikā tiek noteikti gala stāvokļi, STOP pieslēgums un fototesta režīms. Atkārtojiet apguvi pēc atduru vai drošības ierīču maiņas. Kustības zonai jābūt brīvai.
- Atbloķējiet piedziņu, pārvietojiet vārtus aptuveni līdz pusei un no jauna mehāniski nobloķējiet piedziņu. Pārbaudiet virziena slēdzi.
- Ieslēdziet barošanu. Miera stāvoklī motors ir apstājies, zaļā OK LED mirgo aptuveni reizi sekundē, un bākuguns ir izslēgta.
- Vienlaikus nospiediet un turiet Close + Stop/Set; kad pēc aptuveni 3 sekundēm sākas kustība, atlaidiet pogas.
- Pirmajai kustībai jābūt aizvēršanai. Ja vārti sāk atvērties, apturiet apguvi ar pogu Stop/Set, atvienojiet barošanu un pārbaudiet kustības virzienu.
- Ļaujiet ciklam pabeigties aizvēršana → atvēršana → aizvēršana. Apguves laikā mirgo L2 un L3.
- Pēc apguves beigām dodiet SbS komandu pilnīgai atvēršanai un pēc tam nākamo komandu pilnīgai aizvēršanai. Šajā pārbaudes ciklā pārbaudiet, vai palēnināšana sākas aptuveni 30–50 cm pirms gala slēdžiem un vai vārti apstājas 2–3 cm pirms mehāniskajām atdurēm.
Ja pēc apguves beigām L2 un L3 joprojām mirgo, apguve nav bijusi veiksmīga. Pārbaudiet vadu savienojumu un diagnostiku, novērsiet cēloni un atkārtojiet apguvi.
Piedziņas programmēšana
Road piedziņai var ieprogrammēt vairākas funkcijas — gan funkciju ieslēgšanu/izslēgšanu, programmējot I līmeni,gan noklusējuma parametra iestatīšanu, programmējot II līmeni..

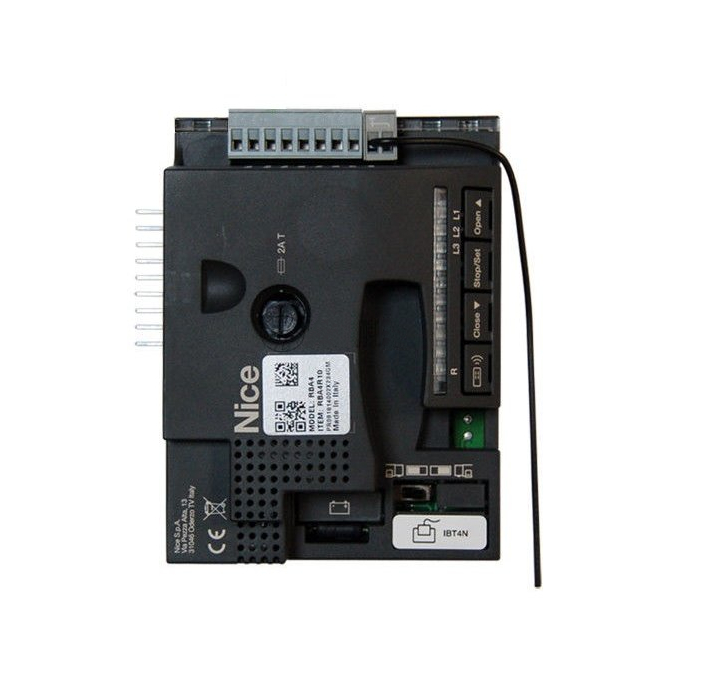

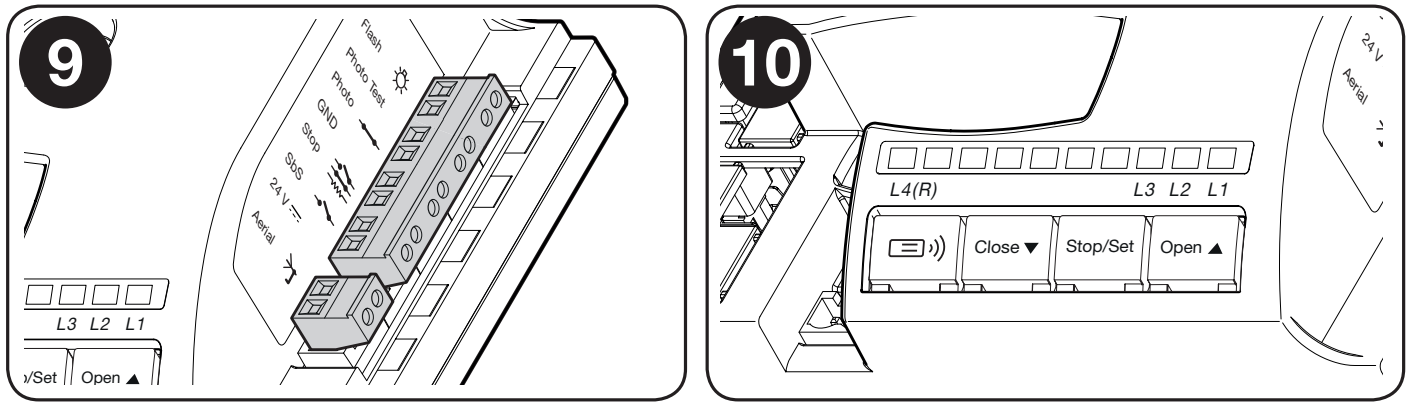

Uz vadības plates ir četras pogas un četras programmēšanas LED. Šīs paaudzes modelī programmēšanas režīmu atver, turot nospiestu Set aptuveni 3 sekundes.
| Vienums | Nozīme / darbība |
|---|---|
| Open ▲ | Atvēršana; izvēlnē — atlases pārvietošana uz augšu. |
| Stop/Set | Apturēšana; turot nospiestu aptuveni 3 s, atver izvēlni. |
| Close ▼ | Aizvēršana; izvēlnē — atlases pārvietošana uz leju. |
| Radio | Tālvadības pults reģistrēšana un dzēšana; indikācija ar LED L4(R). |
Vadības plates pogas un LED. L4(R) pieder radio uztvērējam.
I līmeņa programmēšana.
Visu trīs I līmeņa funkciju sākotnējais iestatījums ir OFF. Īss mirgošanas signāls, izvēloties funkciju, nozīmē OFF, bet garš — ON.
- Turiet nospiestu Set aptuveni 3 s un atlaidiet, kad mirgo L1.
- Ar Open / Close pogām izvēlieties funkcijas LED.
- Īsi nospiediet Set, lai mainītu OFF / ON. Ja nepieciešams, mainiet arī nākamās funkcijas iestatījumu.
- Ja 10 s laikā neviena poga netiek nospiesta, programmēšana tiek pārtraukta un izmaiņas tiek saglabātas.
Programmējamo ieslēdzamo funkciju saraksts:
| Vienums | Nozīme / darbība |
|---|---|
| L1 – palēnināšanas ilgums | OFF = īsa palēnināšana; ON = ilga. |
| L2 – ātrums | OFF = lēns; ON = ātrs. |
| L3 – automātiskā aizvēršana | OFF = izslēgta; ON = ieslēgta. Pauzes laiku izvēlas II līmenī; rūpnīcas iestatījums ir 30 s. |
II līmeņa programmēšana.
II līmenī iestata parametra vērtību. Parametra izvēlei un tā vērtības izvēlei izmanto tās pašas LED divos secīgos soļos.
- Turiet nospiestu Set aptuveni 3 s un atlaidiet, kad mirgo L1.
- Ar Open / Close izvēlieties parametru L1, L2 vai L3.
- Turiet nospiestu Set. Pēc aptuveni 3 s iedegas pašreizējās vērtības LED.
- Joprojām turot nospiestu Set, ar Open / Close izvēlieties jauno vērtību; pēc tam atlaidiet Set.
- Ja 10 s laikā neviena poga netiek nospiesta, izvēlne tiek aizvērta.
Programmējamo regulējamo funkciju saraksts:
| Vienums | Nozīme / darbība |
|---|---|
| L1 – motora jauda | L1 – zema; L2 – vidēja; L3 – augsta (rūpnīcas iestatījums). |
| L2 – SbS secība | L1 – atvērt–apturēt–aizvērt–atvērt (rūpnīcas iestatījums); L2 – atvērt–apturēt–aizvērt–apturēt; L3 – kopīpašuma režīms. |
| L3 – pauzes laiks | L1 – 15 s; L2 – 30 s (rūpnīcas iestatījums); L3 – 60 s. Attiecas, ja automātiskā aizvēršana ir ieslēgta. |
Neaizstājiet vārtu mehāniskās pretestības novēršanu ar lielākas jaudas iestatīšanu. Pēc jaudas maiņas atkārtojiet attiecīgos mērījumus un drošības pārbaudes.
Papildu ārējo ierīču pievienošana piedziņai
| Vienums | Nozīme / darbība |
|---|---|
| Piederumu barošana | Starp 1 (+) un 4 (GND): 24 V DC ar pielaidi −30 % / +50 %, kopā ne vairāk kā 100 mA. |
| Vadības kontakts | Atsevišķs bezpotenciāla NO kontakts pie 1–2 (SbS). Ieejai nedrīkst pievadīt ārēju spriegumu. |
Piedziņas īpašās funkcijas
Nepārtraukti atvērti vārti
Ja SbS komanda tiek turēta ilgāk par 3 sekundēm, vārti tiek atvērti neatkarīgi no iestatītās soļu secības. To var izmantot kopā ar piemērotu laika releja kontaktu, lai vārti noteiktā laikā paliktu atvērti.
Piespiedu kustība
Drošības ierīces kļūmes gadījumā ražotājs apraksta avārijas kustību, nepārtraukti turot vadības ierīci nospiestu. Izmantojiet to tikai tad, ja vārti ir tieši pārredzami, kustības zona ir brīva un netiek apdraudēti cilvēki. Kļūme jānovērš pēc iespējas drīzāk.
- Dodiet komandu. Ja kustība nesākas bloķējošas drošības ierīces dēļ, 3 s laikā atkārtojiet komandu un turiet to nospiestu.
- Pēc aptuveni 2 s vārti sāks kustēties tikai tik ilgi, kamēr turēsiet komandu.
- Atlaižot vadības pogu, vārti nekavējoties apstāsies. Šis režīms neaizstāj drošības elementu remontu.
Piedziņas problēmu novēršana
Ja šīs darbības nepalīdzēja, sazinieties ar NICE piedziņu tehnisko atbalstu.
Atkarībā no problēmas veida
Uzstādot piedziņu vai ja tās darbībā rodas traucējumi, var rasties, piemēram, šādas situācijas:
| Vienums | Nozīme / rīcība |
|---|---|
| Tālvadības pults neiedegas | Pārbaudiet tās bateriju. |
| Tālvadības pults iedegas, bet vārti nereaģē | Pārbaudiet, vai tālvadības pults ir reģistrēta un izmanto pareizo protokolu, kā arī pārbaudiet antenu un iespējamu atmiņas bloķēšanu. |
| LED OK nedeg | Elektriķim, droši atvienojot iekārtu, jāpārbauda barošana un drošinātāji. |
| Komanda tiek saņemta, bet kustība nesākas | Pierakstiet OK sarkanās mirgošanas reizes vai bākuguns signālu sēriju; pārbaudiet PHOTO, STOP un aktīvās komandas. |
| Kustība nekavējoties maina virzienu | Pārbaudiet, vai nav šķēršļu un berzes, kā arī pārbaudiet zobrata sliedi un gala slēdzi. Spēka iestatījumu mainiet tikai pēc mehānikas pārbaudes un atkārtotas drošības pārbaudes. |
Diagnostika, izmantojot bākuguns mirgošanas signālus
Normālas kustības laikā bākuguns mirgo ar 0,5 s intervāliem. Traucējuma gadījumā saskaitiet vienā signālu sērijā ietilpstošās mirgošanas reizes; sērijas atdala aptuveni sekundi ilga pauze. Tos pašus traucējumus norāda sarkanā LED OK.
| Mirgošanas reižu skaits | Nozīme un pārbaude |
|---|---|
| 2 | Fotostaris bloķē kustību. Pārbaudiet, vai nav šķēršļu, vai fotostari ir pareizi salāgoti, vai tiem tiek pievadīta strāva un vai drošības kontakts darbojas. |
| 3 | Iedarbojies spēka ierobežotājs. Noskaidrojiet pārmērīgas berzes cēloni vai atrodiet šķērsli. |
| 4 | STOP signāla aktivizēšanās. Pārbaudiet drošības ierīci un tās vadu savienojumus. |
| 5 | Iekšējo parametru kļūda. Uzgaidiet vismaz 30 s; ja kļūda nepazūd, tehniķim jāveic atiestate un atkārtota iestatīšana. |
| 6 | Pārsniegts darba cikla ierobežojums. Ļaujiet piedziņai dažas minūtes atpūsties. |
| 7 | Iekšēja elektriska kļūda. Tehniķim uz dažām sekundēm jāatvieno visi barošanas avoti; ja kļūda atkārtojas, jāpārbauda vadības plate un motora vadi. |
| 8 | Jau ir aktīva cita nepārtraukta komanda. Pārbaudiet pogu, releju vai taimeri. |
| 10 | Pārsniegts kustības laiks vai iestatīšanas laikā nav bijusi motora barošana. Pārbaudiet mehāniku un kustības laiku, kā arī to, vai plate ir pareizi ievietota turētājā. |
Diagnostika, izmantojot LED mirgošanas signālus
Uz šīs plates ir LED OK, nevis BlueBUS. Drošības ieejas stāvokli norāda STOP; iestatījumus un radiofunkciju — LED L1, L2, L3, L4(R). To atrašanās vietu norāda pogu attēls.
Horizontālās LED OK, STOP
| Vienums | Nozīme / rīcība |
|---|---|
| OK — zaļš, iemirgojas reizi sekundē | Normāla darbība. |
| OK — divi ātri zaļi uzplaiksnījumi | Ieejas stāvokļa maiņa vai komandas saņemšana. |
| OK — sarkana mirgošanas sērija | Traucējums atbilstoši mirgošanas signālu tabulai. |
| OK — nepārtraukti deg zaļā vai sarkanā krāsā | Traucējuma stāvoklis; ja tas atkārtojas pēc atvienošanas un pārbaudes, nepieciešams remonts. |
| OK — nedeg | Pārbaudiet barošanu un drošinātājus. |
| STOP deg / nedeg | Deg: ieejas stāvoklis ir kārtībā. Nedeg: STOP signāla aktivizēšanās; pārbaudiet ierīci un tās reģistrēto stāvokli. |
LED L1–L4(R) pie pogām
| Vienums | Nozīme / rīcība |
|---|---|
| L1 | Nedeg = īsa palēnināšana, deg = ilga palēnināšana. |
| L2 | Nedeg = mazs ātrums, deg = liels ātrums. |
| L3 | Nedeg = automātiskā aizvēršana izslēgta, deg = ieslēgta. |
| L1 + L2 + L3 mirgo | Nepieciešama pozīciju iestatīšana; programmēšanas laikā ievērojiet attiecīgo procedūru. |
| L4(R) deg | Normālas darbības laikā ir saņemts nereģistrēts radio kods. |
| L4(R) mirgo | Tiek reģistrētas vai dzēstas tālvadības pultis. |
NICE Road RD400 piedziņas manuāla atbloķēšana
Strāvas padeves pārtraukuma vai bojājuma gadījumā RD400 var atbloķēt ar komplektā iekļauto atslēgu un vārtus pārvietot ar roku. Vispirms novērsiet nejaušu kustību un atvienojiet barošanas avotus. Ja pēc atbloķēšanas vārtu vērtne pati kustas vai ķeras, tai nepieciešams remonts.

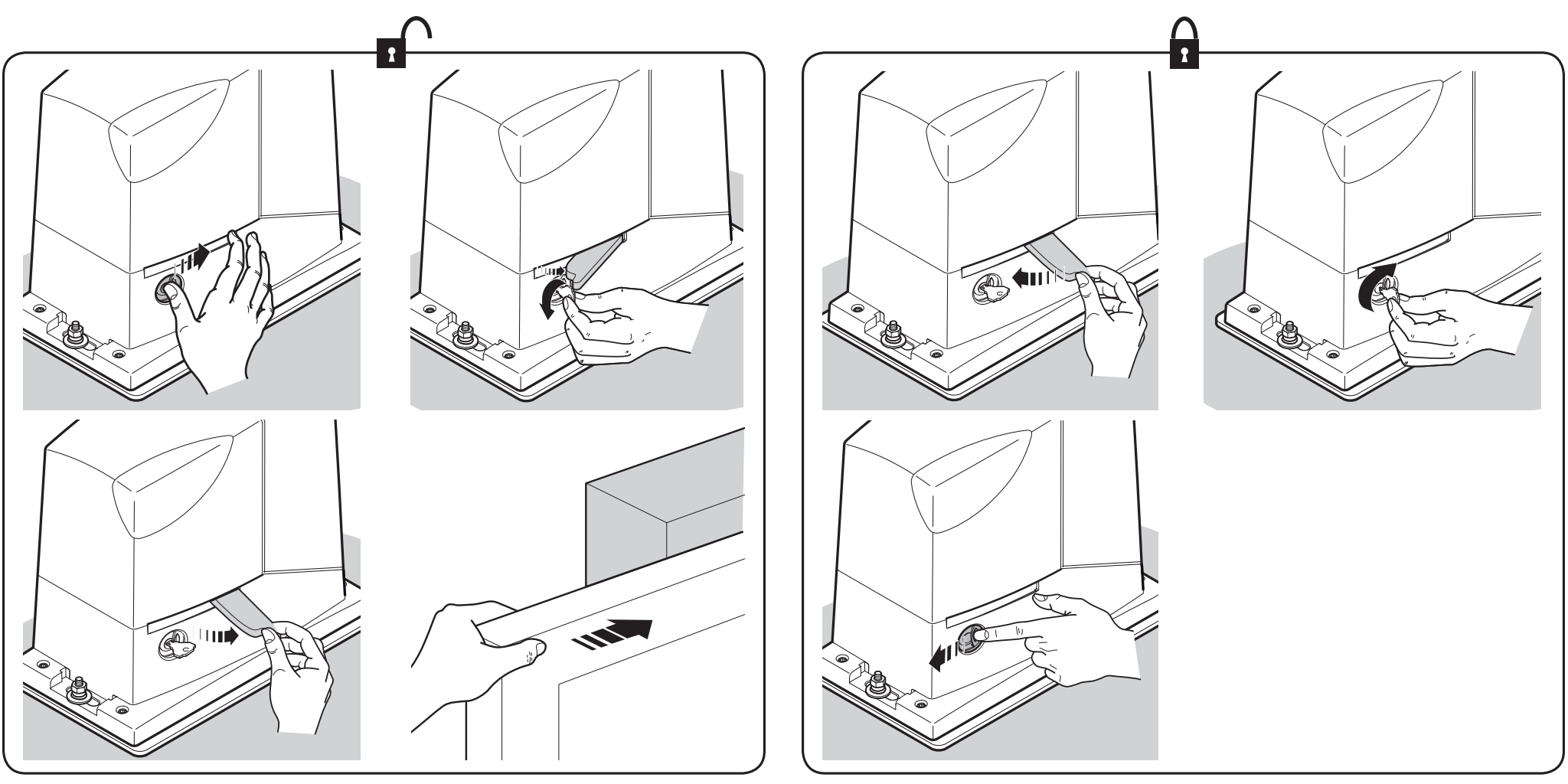

Attēla kreisajā pusē redzama RD400 atbloķēšana, bet labajā — atkārtota bloķēšana.
- Atveriet slēdzenes vāciņu, ievietojiet un pagrieziet atslēgu; paceliet atbloķēšanas sviru, kā parādīts attēlā.
- Lēni un kontrolēti pārvietojiet vārtus ar roku.
- Lai atkal nobloķētu piedziņu, nolaidiet sviru, pagrieziet un izņemiet atslēgu un aizveriet vāciņu. Pirms automātiskās darbības pārbaudiet, vai mehānisms ir saslēdzies.
NICE Road RD400 piedziņas tehniskie parametri
| Vienums | Nozīme / rīcība |
|---|---|
| Lietojums / ierobežojumi | Privātmāju bīdāmie vārti līdz 400 kg un 8 m, atkarībā no darba cikla. |
| Motors / barošana | Elektromehāniska piedziņa ar iebūvētu vadības bloku; RD400 barošana no elektrotīkla: 230 V AC, 50/60 Hz. RD400/V1 ir cita sprieguma versija. |
| Maks. jauda / strāva | 210 W / 1,1 A. |
| Griezes moments | Palaišanas moments 12 Nm (400 N); nominālais moments 5 Nm (167 N). |
| Ātrums | Bez slodzes 0,13 vai 0,25 m/s; pie nominālā momenta 0,16 m/s. |
| Zobrats | Z15, modulis 4, solis 12,5 mm, dalījuma diametrs 60 mm. |
| Darbība | Maks. 50 cikli dienā, maksimālais nepārtrauktas darbības laiks 9 min; turpmāk ierobežojums atkarīgs no garuma un svara. |
| Drošinātāji / aizsardzība | F1 T 1 A / 250 V; F2 T 2 A / 250 V; I klase, aizsargzemējums. |
| Bākuguns / akumulators | Viens NICE ELDC; pēc izvēles NICE PS124. |
| Funkcijas | 3 ieslēgšanas/izslēgšanas funkcijas un 3 regulējami parametri. STOP un pozīciju apmācīšana. |
| Apkārtējā vide | −20 līdz +55 °C; IP44. |
| Izmēri / svars | 330 × 195 × 277 mm; 8 kg. |
NICE Road RD400 piedziņā iebūvētā radio uztvērēja tehniskie parametri
| Parametrs | Nozīme / darbība |
|---|---|
| Uztvērējs | Integrēts, 4 komandas, 433,92 MHz. |
| Protokoli | FloR, O-Code, Smilo. Pirmā saglabātā tālvadības pults nosaka pārējo tālvadības pulšu saimi. |
| Atmiņa | RBA4 platē, saglabājot I režīmā, var saglabāt ne vairāk kā 100 tālvadības pultis; RBA4R10 ietilpība jāpārbauda tās atsevišķajā rokasgrāmatā. |
| Antena / jutība | 52 Ω, RG58 vai līdzīgs kabelis; jutība labāka par 0,5 µV. |
| Darbības attālums | Ražotājs norāda 100–150 m; attālumu ietekmē šķēršļi, traucējumi un antenas novietojums. |
| Temperatūra | −20 līdz +55 °C. |
Tālvadības pulšu saglabāšana
Procedūra paredzēta RBA4 plates paaudzes četru pogu integrētajam uztvērējam. Pirms lietošanas ar RBA4R10 jāpārbauda pogu un režīmu atbilstība. Izvēlieties pulti ar atbalstītu protokolu, piemēram, NICE ON2E vai NICE FLO2RE, atkarībā no izmantotās saimes. Savienošana pārī neprasa vārtu gājiena dzēšanu.
I režīms – visa pults
- Turiet nospiestu Radio vismaz 5 s un atlaidiet, kad iedegas LED L4(R).
- 10 s laikā turiet nospiestu pults pirmo pogu vismaz 5 s un atlaidiet.
- Trīs L4(R) mirgojumi apstiprina saglabāšanu. Ja netiek saglabāta cita pults, režīms beidzas pēc 10 s.
T1 = SbS, T2 = gājēju pāreja, T3 = atvēršana, T4 = aizvēršana; divu pogu tālvadības pultij ir tikai T1 un T2.
II režīms – viena pults poga
- Īsi nospiediet Radio 1× SbS komandai, 2× gājēju pārejai, 3× atvēršanai vai 4× aizvēršanai.
- Pārbaudiet, vai L4(R) nomirgo attiecīgo reižu skaitu.
- 10 s laikā turiet nospiestu vajadzīgo pults pogu vismaz 3 s; trīs mirgojumi apstiprina saglabāšanu.
Citus uztvērējus un procedūras skatiet mūsu NICE tālvadības pulšu savienošanas pārī pārskatā. Ja pulti neizdodas saglabāt, pārbaudiet arī radio atmiņas bloķēšanu.
Vadības bloka atiestatīšana
Atiestatīšana paredzēta apzinātai iestatījumu dzēšanai, nevis kā obligāts pirmais solis. Kad motors nekustas, turiet nospiestu Open + Close aptuveni 3 s. Kad iedegas visas LED, atlaidiet pogas. Kad process ir pabeigts, mirgo L1, L2 un L3. Atkārtoti jāapmāca pozīcijas, jāiestata iestatījumi un jāveic drošības pārbaudes. Šī procedūra neizdzēš saglabātās tālvadības pultis.
Rezerves akumulators un servisa saskarne
Šīs paaudzes RD400 piedziņai paredzēts izvēles akumulators NICE PS124 ar 1,2 Ah ietilpību un integrētu uzlādi. To pievieno tikai pēc montāžas un programmēšanas pabeigšanas, kad elektrotīkls ir atvienots. Pēc pievienošanas piedziņa tiek darbināta arī tad, ja nav elektrotīkla pieslēguma. Darbības ilgums ir atkarīgs no piedziņas noslodzes un akumulatora stāvokļa.
Servisa programmētājs NICE OVIEW tiek pievienots, izmantojot NICE IBT4N pie BusT4. Saskarni pievienojiet, kad barošanas avoti ir atvienoti.
Pārbaudes, nodošana un apkope
- Pārbaudiet atvēršanu, aizvēršanu, apturēšanu, palēnināšanu un abus gala slēdžus.
- Pārbaudiet katru fotobarjeru pāri, katru STOP elementu un fototestu, ja to izmanto.
- Pārbaudiet spēkus un veiciet konkrētajiem vārtiem nepieciešamos mērījumus; lielāks spēks nedrīkst kompensēt mehānisku kļūmi.
- Pārbaudiet atbloķēšanu, pārsegus, aizsargelementus un marķējumus. Nododiet lietotājam lietošanas instrukciju un apkopes plānu.
Tehniķim apkope jāveic vismaz reizi 6 mēnešos vai ne vēlāk kā pēc 10 000 kustību kopš iepriekšējās apkopes. Lietotājs uztur tīru teritoriju un fotobarjeras; neparasta trokšņa vai saraustītas kustības gadījumā automatizāciju vairs neizmanto. Tīrot vārtu sliedi, atvienojiet arī iespējamo akumulatoru. Vārtu kustības laikā vērojiet tos no droša attāluma. Ejiet cauri tikai tad, kad vārti ir pilnībā atvērti un apstājušies. Bērni nedrīkst vadīt vārtus vai rotaļāties to tuvumā.
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
