NICE MOF – Moon fotoelementi – fotoelementi ar klasisko pieslēgumu (1 pāris)
| Produkta pieejamība: | nav pieejams | Labprāt palīdzēsim izvēlēties piemērotu aizstājēju. Droši sazinieties ar mums. |
|---|
Produkta apraksts NICE MOF – Moon fotoelementi – fotoelementi ar klasisko pieslēgumu (1 pāris)
Uzmanību: NICE Moon MOF fotoelementus vairs neražo, tāpēc tie nav pieejami. Kā alternatīvu varat izvēlēties fotoelementus NICE BF, NICE Era Photocell EPS vai NICE Era Photocell EPM..
Iespēja iegādāties fotoelementu rezerves korpusus: NICE-ND-PRB-MOFB
Āra drošības fotoelementi NICE MOF (Tehniskā specifikācija) uzstāda vienu pretī otram vārtu caurbraukšanas platumā vai jebkurā vietā, kur pastāv risks, ka vārti var uzbraukt šķērslim. Tie veido infrasarkano staru optiskajā asī, un, pārtraucot to, tiek nosūtīts signāls vārtiem, lai apturētu to kustību. Tos var izmantot ar ierīcēm, kas atbalsta klasisko pieslēguma sistēmu (t. i., 12–24 V barošanu un NC vai NO ķēdi).
Tie sastāv no diviem sinhronizētiem komponentiem: raidītāja TX un uztvērēja RX.
NICE MOF fotoelementu uzstādīšana

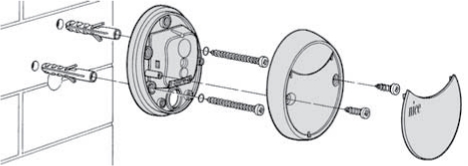

1. Fotoelementus uzstāda vienādā augstumā pie sienas, mūra, stabiņa vai uz jebkuras virsmas (virsmas montāža), pavēršot tos vienu pret otru vienā asī. Montāžas virsmai jābūt līdzenai, lai fotoelementus varētu viegli centrēt:

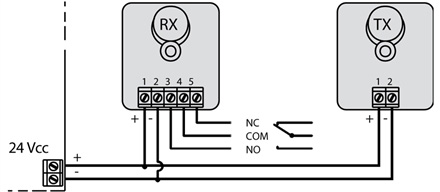

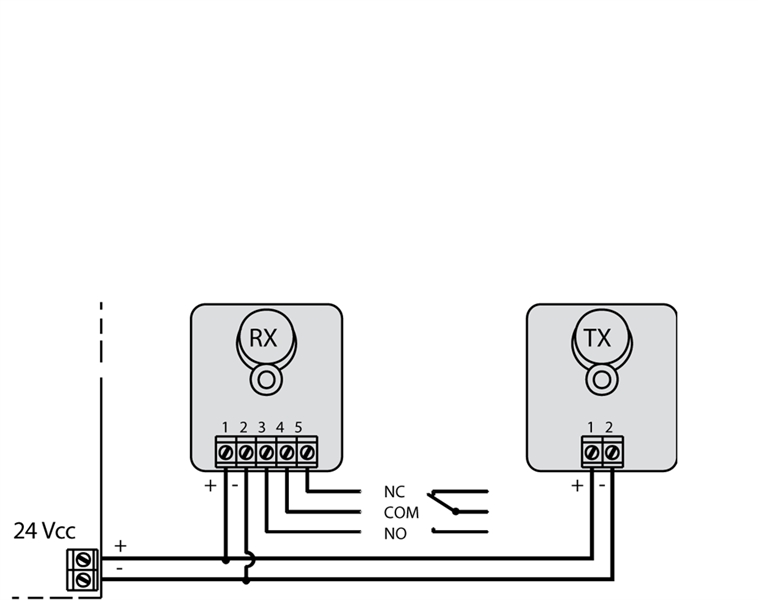

2. Pēc tam pieslēdziet fotoelementus saskaņā ar jūsu piedziņai vai vadības blokam pievienoto shēmu (skatiet NICE Road 400 pieslēguma shēmu - vadības bloks RBA4). Universālā pieslēguma shēma ir šāda:

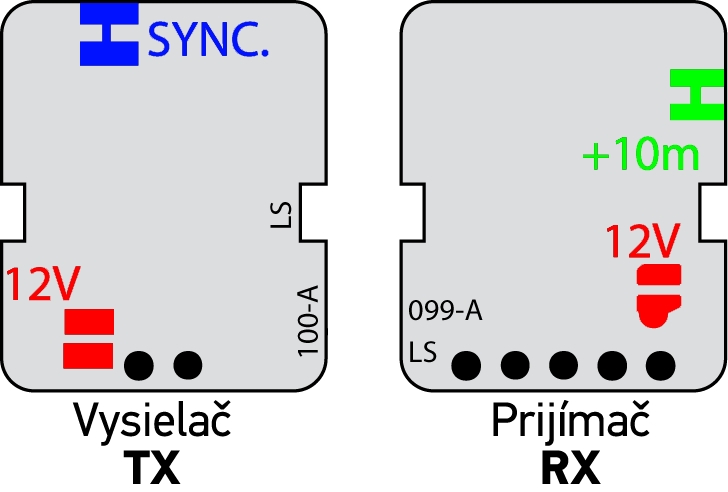

3. Pēc noklusējuma fotoelementi ir iestatīti 24 V barošanai. Ja nepieciešama 12 V barošana, ar lodalvas pilienu savienojiet kontaktus uz iespiedshēmas plates aizmugures gan raidītājā TX, gan uztvērējā RX, kas apzīmēti ar “12V”.
4. Ja attālums starp raidītāju TX un uztvērēju RX pārsniedz 10 m, pārtrauciet savienojumu tikai tad uz iespiedshēmas plates aizmugures uztvērējā RX, kas apzīmēts ar “+10m”.
5. Ja nepieciešamajam atvēršanas leņķim jābūt mazākam par ±5°, uzstādiet uztvērējam RX ierobežojošo konusu (iekļauts komplektā), kā aprakstīts tālāk:
| Izņemiet fotoelementa korpusu | Izņemiet elektronisko plati |
|---|---|
 |
 |
| Izņemiet iespiedshēmas plati | Uzlieciet ierobežojošo konusu |
 |
 |
6. Lai pārbaudītu, vai fotoelementi ir pareizi pieslēgti, skatiet nodaļu Darbības pārbaude un problēmu novēršana, vai turpiniet lasīt, lai uzzinātu, kā pieslēgt vairākus fotoelementu pārus:
Divu fotoelementu pāru pieslēgšana NICE MOF

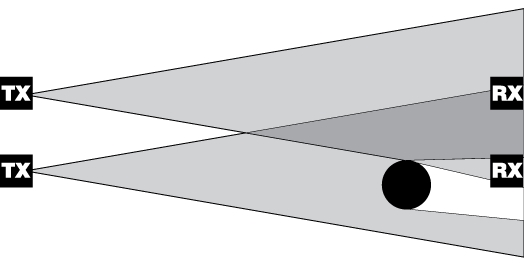

Novietojiet fotoelementus pie vārtiem vai garāžas vārtiem. Uzstādot divus fotoelementu pārus, var rasties traucējumi starp pirmā pāra raidītāju TX un otrā pāra uztvērēju RX; skatiet attēlu:
Lai novērstu traucējumus starp diviem tuvu novietotiem pāriem, jānodrošina maiņstrāvas barošana un, kā parādīts attēlā, jāpārtrauc SYNC savienojums abos raidītājos TX:

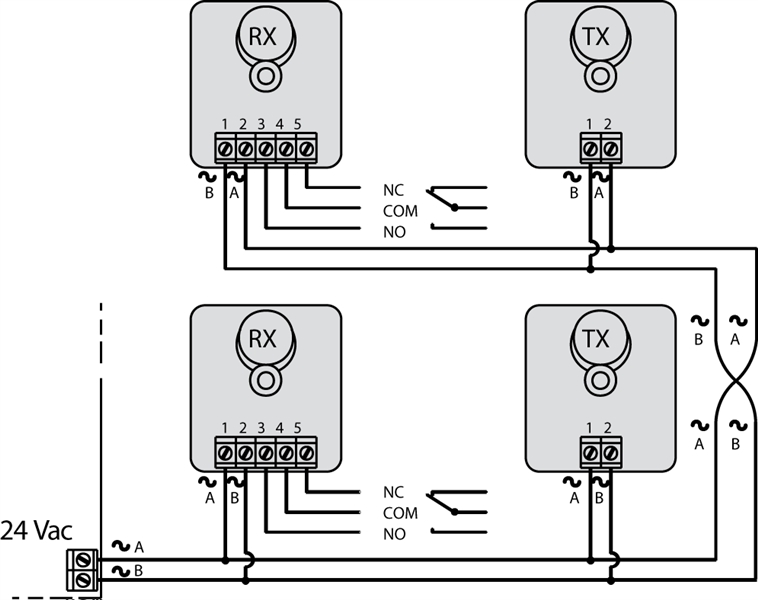

Turklāt otrais fotoelementu pāris jāpieslēdz apgrieztā veidā, skatiet attēlu:
NICE MOF fotoelementu darbības pārbaude un pieslēguma kļūdu novēršana
 |
Pēc fotoelementu uzstādīšanas pārbaudiet LED indikatora darbību uztvērējā RX. Atkarībā no LED indikatora mirgošanas var rasties šādas situācijas: |
| LED “L” | Situācija | Rīcība |
|---|---|---|
| Nedeg | Viss kārtībā | Nekas nav jādara. |
| Lēni mirgo | Uztvērējs RX saņem vāju signālu | Noregulējiet fotoelementu savstarpējo novietojumu. |
| Ātri mirgo | Uztvērējs RX nesaņem signālu | Pārbaudiet, vai starp raidītāju TX un uztvērēju RX uz optiskās ass nav šķēršļu. Pārbaudiet TX un RX centrējumu. |
| Deg | Konstatēts šķērslis | Novāciet šķērsli |
NICE MOF fotoelementu tehniskā specifikācija
| Produkta veids | Detektors automātiskiem veramajiem un bīdāmajiem vārtiem, kā arī garāžas vārtiem, kas sastāv no raidītāja TX un uztvērēja RX. |
|---|---|
| Tehnoloģija | Tieša optiskā saite TX–RX ar modulētu infrasarkano staru. |
| Barošana/izeja |
|
| Strāvas patēriņš |
Viens pāris: 55 mA, ko veido:
|
| Noteikšanas spēja | Necaurspīdīgi objekti, kas lielāki par 50 mm un šķērso optisko asi starp raidītāju TX un uztvērēju RX ar ātrumu, kas nepārsniedz 1,6 m/s. |
| Raidītāja TX raidīšanas leņķis | 20° ±25% |
| Uztvērēja RX uztveršanas leņķis |
|
| Parastais darbības attālums | 15 m (nelabvēlīgos laikapstākļos var samazināties par 50%) |
| Maksimālais darbības attālums | 30 m ar pārrautu “+10m” savienojumu |
| Releja izeja | Maksimāli 500 mA un 48 V |
| Lietošana skābā vai sāļā vidē, kā arī vidē ar paaugstinātu sprādziena risku | Nē |
| Montāža | Vertikāla montāža pie sienas |
| Aizsardzības klase | IP55 |
| Darba temperatūra | -20°C līdz 60°C |
| Izmēri | 69x78x25mm |
| Svars | 50g |

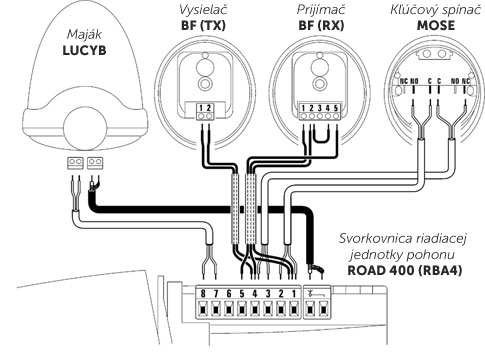

Fotoreleju pieslēgšana NICE MOF ar piedziņu NICE Road 400

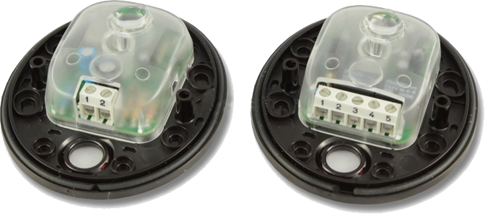

Fotoreleju iekšpuse NICE MOF vārtiņu piedziņām
