NICE Hyppo HY7024 – veramo vārtu piedziņa vārtu vērtnei līdz 3 m / 350 kg
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
544,27 € ar PVN
| Svars |
|---|
| 13 kg |
Produkta apraksts NICE Hyppo HY7024 – veramo vārtu piedziņa vārtu vērtnei līdz 3 m / 350 kg
Rezerves barošana tīkla pārtraukuma gadījumā: vadības blokam MC824HR30 izmantojiet NICE PSS324. Vecākam PS324 nepieciešams kabelis CABLA11 un Gaidstāves režīmam jābūt izslēgtam. Rezerves barošanas pieslēgšana.
NICE HYPPO HY7024 – šarnīrveida piedziņa veramajiem vārtiem
NICE HYPPO HY7024 ir atsevišķs elektromehānisks motors vienai vārtu vērtnei. Tam ir motors 24 V DC, šarnīrsvira, un tā ir pašbloķējošs. Vērtņu pozīciju nosaka, izmantojot magnētisko enkoderu. Nepieciešams atsevišķs vadības bloks un drošības piederumi; strāvas padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu.
Montāža, pieslēgšana un drošības pārbaudes jāveic kvalificētam tehniķim. Pirms motora vai vadības bloka atvēršanas atvienojiet strāvas padevi un rezerves barošanas avotu, ja tāds ir. Manuāli vadot vārtus, nodrošiniet, lai vērtne nejauši neizkustētos.
Kad izvēlēties šo piedziņu
HYPPO ir piemērots veramajiem vārtiem, ja veramā roka tiek uzstādīta iekšpusē. Izvēli nosaka vērtnes garums un svars, tās kustības pretestība, eņģu novietojums un vieta, kas nepieciešama visas rokas kustībai.
| Maksimālais vērtnes garums | 3 m; pieļaujamais svars samazinās, palielinoties garumam. |
|---|---|
| Svars saskaņā ar grafiku | Ja vērtnes garums ir 2 m grafika apakšējā līkne ir zem 350 kg; ja garums ir 3 m, svars nepārsniedz 200 kg. Konkrēto svaru novērtējiet pēc atbilstošās līknes un vārtu apstākļiem. |
| Darba cikls | 80 %; piemērota arī intensīvākai lietošanai. |
3 m un 350 kg ierobežojumi nav spēkā vienlaikus. Ierobežojumi attiecas uz vienu motoru un vienu vērtni. Vārtu augstums un forma, necaurredzams aizpildījums un stiprs vējš var ievērojami samazināt šīs vērtības. Darba cikls procentos nenozīmē ciklu skaitu stundā vai nepārtrauktu darbību.
Horizontālā ass apzīmē garumu metros, bet vertikālā — svaru kilogramos. HY7024 gadījumā izmantojiet tikai grafika apakšējo pieļaujamo apgabalu.
Saderīgie piederumi
Izvēlieties piederumus atbilstoši uzstādītajam vadības blokam, savienotājiem un spriegumam. Tālāk aprakstītā pieslēgšana un darbību secība attiecas uz MC824HR30.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Vada vienu vai divus motorus un drošības elementus. | |
| Bākuguns | Brīdina par vārtu kustību, un tajā var ievietot antenu. |
|
| Fotoceliņas | Uzrauga vārtu zonu; reakcija ir atkarīga no uzstādīšanas vietas. | |
| Rezerves akumulators | Vārtu kustība elektroapgādes pārtraukuma gadījumā. |
|
| Bezvadu fotoceliņas | Risinājums bez kabeļiem līdz fotoceliņām. |
|
| Uztvērējs | Uztver tālvadības pulšu komandas; SM ierīcē ievieto vienu uztvērēju. |
|
| Raidītājs | Tālvadība atbilstoši uzstādītajam uztvērējam. | |
| Antena | Palīdz uzlabot tālvadības pults darbības diapazonu. |
|
| Tastatūra | Komanda ar kodu, neizmantojot tālvadības pulti. |
|
| Atslēgas slēdzis | Komanda ar atslēgu no fiksētas vietas. |
|
| Karšu lasītājs | Vadība ar piešķirto karti vai atslēgu piekariņu. |
|
| Elektriskā slēdzene | Papildu vārtu vērtnes nostiprināšana, sinhronizēta ar vadības sistēmu. |
|
| Pagarināta svira | Lielāks sniedzamības attālums, ja montāžas ģeometrija atšķiras. | |
| Atbloķēšana no ārpuses | Manuāla piekļuve elektroapgādes pārtraukuma gadījumā, ja nav citas ieejas. |
|
| Wi-Fi / GSM vadība | Attālināta komanda, izmantojot bezpotenciāla kontaktu. |
|
| Programmēšana un integrācija | Paplašināta iestatīšana un diagnostika. |
|
FT210B nav piemēroti MC800 vai MC824H: tiem nepieciešamas atšķirīgas adreses FT A / FT B / FT C. Izvēlieties iepriekš norādītās saderīgās fotoelementu barjeras.
Atsevišķs motors un vadības bloks
Piedāvājumā ir viens HYPPO HY7024 motors ar šarnīrveida sviru. Atsevišķam motoram komplektā nav vadības bloka. Divviru vārtiem nepieciešami divi atbilstoši motori; tie nepalielina vienas vērtnes ierobežojumu. Vadības bloku, fotoelementus, bākuguni, uztvērēju un tālvadības pultis izvēlieties atbilstoši komplektācijai.
| Komplektācija | Vadības bloks | Būtiska atšķirība |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC ar enkoderu. Vadības bloks tiek barots no 230 V AC. MC824L nav HY7024 aizstājējs. |
Ja vārti jau ir uzstādīti, vadieties pēc tajos uzstādītās vadības plates. Pašreizējās MC800 instrukcija nav paredzēta vecajai A60 vadības platei, un MC824HR30 norādījumus nevar automātiski attiecināt uz citas paaudzes MC824H.
Šarnīrveida piedziņas montāža
Pirms montāžas
- Vārtiem visā gājiena garumā jāpārvietojas vienmērīgi, kad tos darbina ar roku. Pārbaudiet eņģes, vārtu vērtnes izturību un stiprinājumu nestspēju.
- Uzstādiet stingrus mehāniskos aizturus aizvēršanas un atvēršanas pozīcijās, lai ierobežotu gājienu un ļautu vadības blokam apgūt gājiena parametrus.
- Atstājiet pietiekami daudz brīvas vietas motora korpusam, sviras pilnam gājienam un atbloķēšanas rokturim. Izvērtējiet saspiešanas un iesprūšanas vietas un paredziet aizsardzības līdzekļus.
- Pie staba piestiprina nesošo plāksni, pie vārtu vērtnes — priekšējo kronšteinu. Izšķiroši ir montāžas izmēri un pamatnes izturība.
Montāžas izmēri A un B
Izmēriet A un B atbilstoši attēlam. Tabula attiecas uz standarta HY7024 šarnīrveida sviru; tajā norādīts atvēršanas leņķis konkrētai divu izmēru kombinācijai milimetros.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Leņķi nosaka ģeometrija, nevis patvaļīgi vadības bloka iestatījumi. Pirms galīgās nostiprināšanas atbloķējiet motoru un pārbaudiet visu vārtu vērtnes un sviras gājienu. Aizturiem jānovērš kustība ārpus drošās zonas.
Pagarinātā svira HYA12
Pagarinātā NICE šarnīrveida svira HYA12 nodrošina lielāku sniedzamību. Attēlā norādīts arī izmērs D. A/B/D maksimālās vērtības ir montāžas robežizmēri, nevis ieteicamie staba izmēri. Standarta sviras leņķu tabulu nevar automātiski attiecināt uz HYA12.
| Izmērs | Standarta svira | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Plāksnes un kronšteina stiprināšana
- Nosakiet, vai montāža būs kreisajā vai labajā pusē skatoties no zemesgabala iekšpuses. Vienu un to pašu modeli var pielāgot abām pusēm, mainot plāksnes novietojumu un saliekot sviru atbilstoši vajadzībai.
- Nostipriniet nesošo plāksni A pie stabilas staba pamatnes, bet kronšteinu B pie vārtu vērtnes stingrās daļas. Šeit A/B apzīmē detaļas, nevis iepriekšējā tabulā norādītos montāžas izmērus.
- Pieskrūvējiet motoru pie plāksnes. Nelielas novietojuma novirzes koriģējiet, izmantojot gareniskās stiprinājuma atveres.
- Salieciet sviru izvēlētajai pusei. Pirms salikšanas ieeļļojiet skrūves saskaņā ar montāžas instrukciju, uzlieciet paplāksnes un nostipriniet detaļas.
- Atbloķējiet motoru un ar roku pārbaudiet vārtu vērtnes kustību līdz aizturiem; pēc tam galīgi pievelciet stiprinājumus.
Kreisās puses montāža, skats no iekšpuses:
Labās puses montāža, skats no iekšpuses:
Mehānisma pārsegs un aizsardzība
Pēc iestatīšanas uzlieciet pārsegu un atbloķēšanas rokturi un nostipriniet tos ar skrūvēm. Pārbaudiet kabeļu ievadus un pārsega aizvēršanu. Ūdens nedrīkst iekļūt piedziņā vai vadības blokā; pasargājiet kabeļus no sviras un vārtu vērtnes kustības.
Manuāla atbloķēšana
- Apturiet automatizāciju, atvienojiet barošanu un nodrošiniet vārtu vērtni pret patvaļīgu kustību.
- Pabīdiet slēdzenes pārsegu uz augšu. Ievietojiet atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Pagrieziet atbloķēšanas rokturi, kā parādīts attēlā; pēc tam vārtu vērtni pārvietojiet ar roku.
- Pirms automātiskās darbības atgrieziet mehānismu bloķētā stāvoklī, novietojot rokturi vertikāli. Pārbaudiet piedziņas bloķējumu, izņemiet atslēgu un aizveriet slēdzenes vāciņu.
Ja īpašumam nav citas piekļuves, par piekļuvi parūpējieties jau montāžas laikā: NICE KIO ar KA1 trosi ļauj atbloķēt vārtus manuāli no ārpuses. Uzstādiet un pārbaudiet komplektu pirms vārtu nodošanas ekspluatācijā.
Kabeļi un elektriskais pieslēgums
Tīkla kabeli, motora vadus un zemsprieguma signālu vadus izvietojiet un aizsargājiet atbilstoši spriegumam un apkārtējās vides apstākļiem. Vadības bloka barošanas kabelim jābūt ar L, N un PE dzīslām; aizsargājiet to ar piemērotu aizsardzības ierīci un pilnīgas atvienošanas ierīci. Nostipriniet kabeļus ar ievadiem un nostiepuma atslogotājiem.
| Ķēde | Kabelis | Pielietojums |
|---|---|---|
| Vadības bloka barošana | 3 × 1,5 mm² | Līdz 30 m; L, N un PE. Garākam barošanas kabelim izmantojiet 3 × 2,5 mm²; automatizācijas aizsargzemējumu ierīkojiet atbilstoši vadības bloka instrukcijai. |
| Motors | 3 × 1,5 mm² | Līdz 10 m; atsevišķa motora ķēde. |
| Kodētājs | 2 × 1 mm² | Līdz 10 m, bez polaritātes; pieslēdziet attiecīgajam motoram. |
| BlueBUS | 2 × 0,5 mm² | Līdz 20 m; no 20 m līdz 40 m izmantojiet 2 × 1 mm². |
| Signāllukturis | 2 × 0,5 mm² | Līdz 20 m, zemsprieguma FLASH. |
| Elektriskā slēdzene | 2 × 1 mm² | Līdz 10 m; izeja 12 V AC / maks. 15 VA. |
| Atslēgas slēdzis | 4 × 0,5 mm² | Līdz 50 m; pēc vajadzības var izmantot divus 2 × 0,5 mm² kabeļus. |
| Antena | RG58 | Līdz 20 m; ieteicamais garums mazāks par 5 m. |
Uzstādītājam jāpārbauda šķērsgriezums un kabeļa trase atbilstoši vadu garumam un uzstādītā vadības bloka instrukcijai.

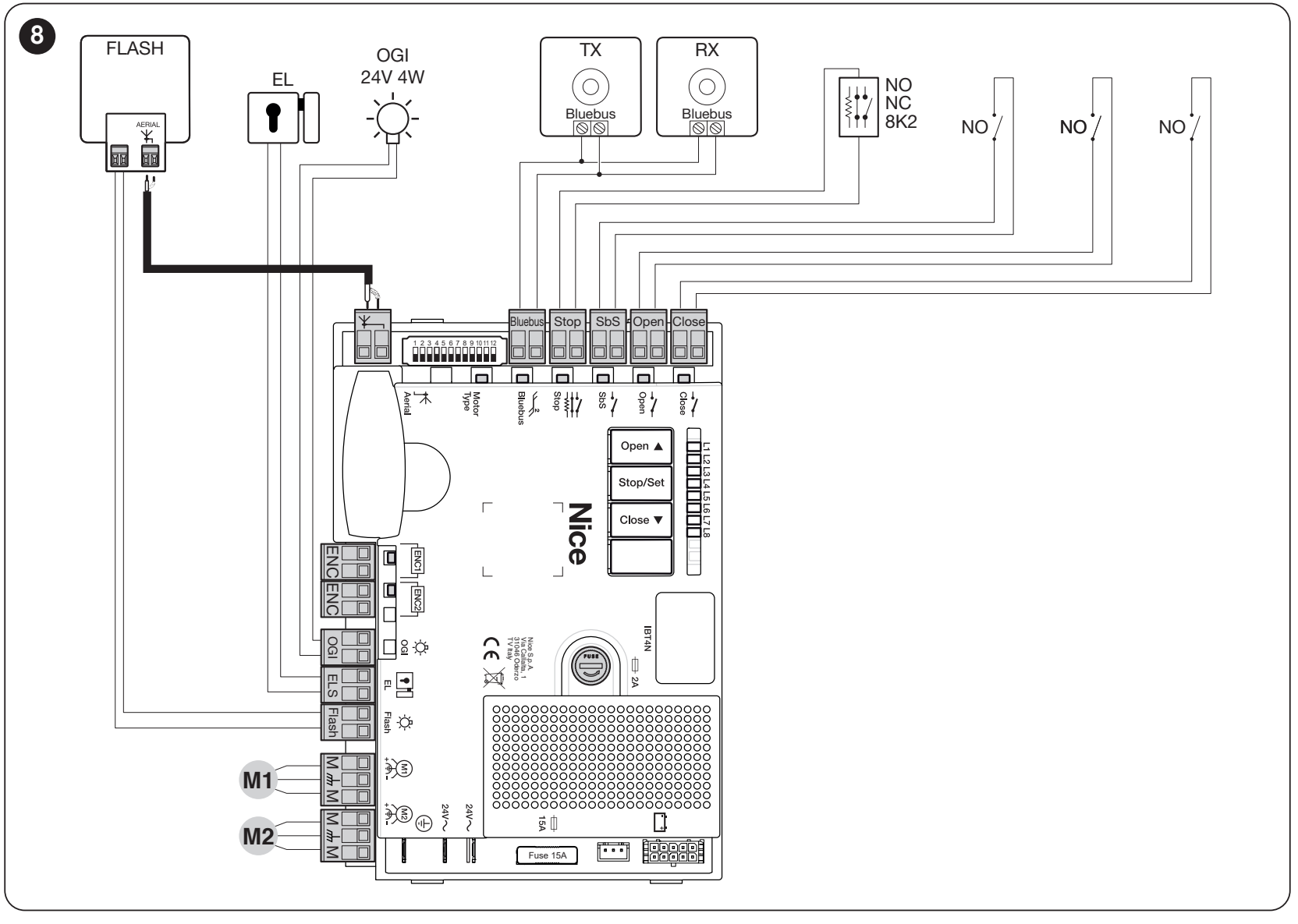

Motora un vadības bloka pieslēgšana
HY7024 jāpieslēdz pie MC824H 24 V DC motora izejas, nevis pie 230 V tīkla. Tālāk sniegtā procedūra attiecas uz MC824HR30 ar MCA1R30 plati. Kodētāja diviem vadiem nav polaritātes; tie jāpievieno attiecīgajam ENC savienojumam. MC824L izmanto citus motorus.
| Vienas vērtnes vārti | Motoru pie M2, kodētāju pie ENC2; M1 un ENC1 paliek brīvi. |
|---|---|
| Divu vērtņu vārti | M2 vispirms atver, M1 vispirms aizver. M1 kodētājs jāpievieno pie ENC1, M2 kodētājs — pie ENC2. |
| Motora selektors | Pirms pozīciju apgūšanas iestatiet DIP 1 = ON; DIP 2–12 = OFF modelim HY7024. Neizmantojiet citu kombināciju. |
HY7024 izmantojiet tam paredzēto modeļa iestatījumu; programmētājā šī grupa var tikt attēlota kā MB4024. Svarīgs ir pareizs HY7024 paredzētais slēdžu stāvoklis.
Piederumu spailes un polaritāte

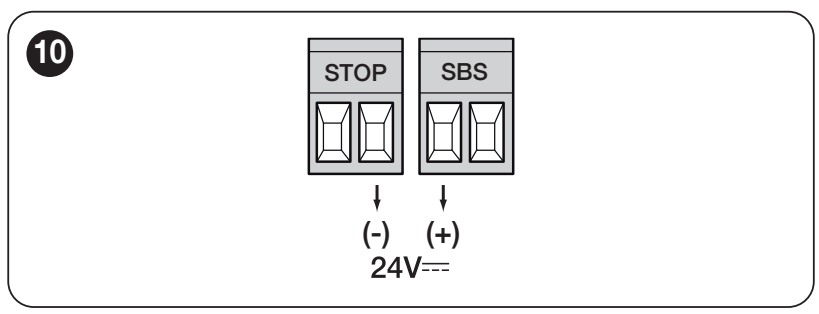

| Papildu barošana | SbS spaiļu pāra kreisā spaile = +; STOP spaiļu pāra labā spaile = −, kā parādīts tālāk redzamajā detalizētajā attēlā. 24 V DC −30 % / +50 %, kopā maks. 200 mA. Spriegums saglabājas arī gaidstāves režīmā. Tās ir attēlotās barošanas spaiļu pozīcijas, nevis jebkādi signālkontakti. |
|---|---|
| BlueBUS | Divi paralēli vadi pārvada gan barošanu, gan datus; bez +/− polaritātes. |
| ENC1 / ENC2 | Attiecīgo motoru kodētāji; bez polaritātes. |
| FLASH | 12 V DC signāllukturis, maks. 21 W; piemēram, ELDC. Pirms pieslēgšanas pārbaudiet konkrētās izejas un signālluktura +/− marķējumu. |
| ELS | Elektriskā slēdzene 12 V AC, maks. 15 VA; AC nav +/− polaritātes. |
| OGI | Atvērtu vārtu indikācija: 24 V DC, maks. 4 W. Režīms ir atkarīgs no iestatījuma; ievērojiet uzstādītās izejas marķējumu. |
| SbS / Open / Close | Bezpotenciāla NO kontakti attiecīgajos spaiļu pāros: soļu režīma vadība, tikai atvēršana vai tikai aizvēršana. Kontaktiem nav polaritātes, un tiem nedrīkst pievienot ārēju spriegumu. |
| STOP | Apgūstama drošības ieeja NO, NC vai 8,2 kΩ. Bezpotenciāla kontaktiem nav polaritātes; pieslēgumam jāatbilst drošības ierīcēm. |
Ja ir cita plate vai spaiļu izvietojums, izmantojiet uzstādītās ierīces instrukciju. Detalizēta MC824HR30 pieslēguma shēma.
Rezerves barošana strāvas padeves pārtraukuma gadījumā
MC824HR30 atbalsta PSS324. Pirms pieslēgšanas atvienojiet gan tīkla barošanu, gan akumulatoru un izmantojiet paredzēto savienotāju. Ja saglabājat vecāko PS324, nepieciešams CABLA11 kabelis un Gaidstāves režīmam jābūt izslēgtam (OFF). Kustību skaits ir atkarīgs no akumulatora uzlādes un vārtu slodzes. Rezerves barošana neaizstāj pareizu manuālo atbloķēšanu. Pilns rezerves barošanas pieslēgšanas apraksts.
Fotoelementi un drošības ieejas
Novietojiet fotoelementus atbilstoši vārtu vērtņu kustībai un riskiem. Pareizi salāgojiet TX/RX. Aizsardzība vārtu caurbraukšanas zonā neaizstāj aizsardzību pret iespiešanas risku pie eņģes un sviras.
MC824H fotoelementiem izmanto BlueBUS. EPMB, EPLB, EPSB, EPMORB un F210B savienojiet paralēli ar diviem vadiem bez polaritātes ievērošanas. Viena pāra TX/RX jābūt ar vienādu adresi, bet katram pārim — ar atšķirīgu adresi. Pēc ierīču maiņas atkārtojiet apmācīšanu.
PHOTO/PHOTO II aizsargā aizvēršanās laikā; PHOTO 1/PHOTO 1 II nostrādā gan atvēršanas, gan aizvēršanas laikā. PHOTO 2/PHOTO 2 II aizsargā atvēršanas laikā. PHOTO 3 izmantot nav atļauts. Precīza informācija par džemperiem un reakcijām sniegta adresēšanas tabulā.
Pārbaudiet katru pāri gan atvēršanas, gan aizvēršanas laikā, kā arī STOP un, ja ir, jutīgo drošības malu. Neizslēdziet drošības elementu, savienojot tā kontaktus, lai vārti sāktu kustēties.
Pirmā palaišana un apmācīšana
Montētājs veic tālāk norādītās darbības pēc mehāniskās un elektriskās pārbaudes. Pārslēdziet motoru automātiskajā režīmā, pārbaudiet atdures, brīvu kustības ceļu un M1/M2. Pirmajā kustības reizē esiet gatavs apturēt vārtus.
MCA1R30 iestatiet HY7024: DIP 1 pozīcijā ON, pārējos — OFF, un pievienojiet enkoderu.
Pēc barošanas ieslēgšanas BlueBUS jāmirgo aptuveni reizi sekundē, pievienoto BlueBUS fotoelementu TX/RX gaismas diodēm jāmirgo, bet bākugunij FLASH jābūt izslēgtai. Ja kāda pārbaude neizdodas, pirms turpināšanas atvienojiet barošanu un rezerves barošanu, ja tāda ir, un pārbaudiet savienojumus.

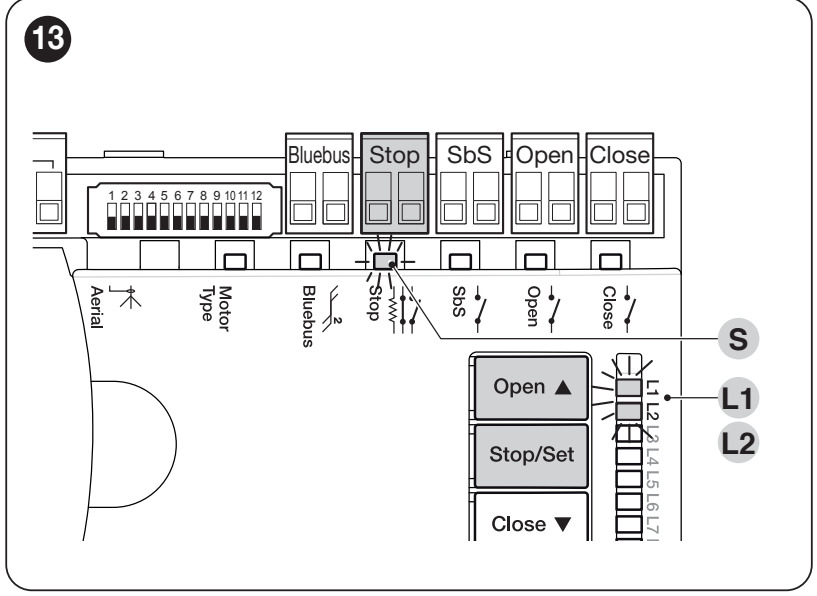

1. Ierīču atpazīšana
- Vienlaikus turiet nospiestas Open ▲ + Stop/Set.
- Atlaidiet abas pogas, kad L1/L2 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
- Pagaidiet, līdz process ir pabeigts. Veiksmīga izpilde: STOP deg, L1/L2 nodziest. L3/L4 var mirgot, norādot, ka jāveic pozīciju apmācīšana.
Atkārtojiet pēc BlueBUS/STOP ierīces pievienošanas vai noņemšanas. Veiciet apmācīšanu arī tad, ja piederumi nav pievienoti.
2. Automātiska pozīciju apmācīšana
- Vienlaikus turiet nospiestas Stop/Set + Close ▼.
- Atlaidiet pogas, kad L3/L4 sāk ātri mirgot, aptuveni pēc 5 sekundēm.
- Sekojiet līdzi: M1 lēni aizveras līdz atdurei, M2 lēni aizveras līdz atdurei, abi motori lēni atveras līdz atdurēm un abi motori ātri aizveras. Ja ir viens motors, kustas tikai M2.
- Par veiksmīgu izpildi liecina L3/L4 nodzišana.
Ja kāds motors pirmajās aizvēršanās kustībās nevis aizveras, bet atveras, apturiet apmācīšanu, nospiežot Open ▲ vai Close ▼. Atvienojiet barošanu un rezerves barošanu, ja tāda ir, un izlabojiet attiecīgā motora kustības virzienu, samainot vietām divus ārējos motora vadus saskaņā ar MC824H shēmu; enkodera vadus nemainiet. Ja secība ir nepareiza, izlabojiet M1/M2 un arī ENC1/ENC2 pieslēgumu. Sāciet apmācīšanu no jauna. Fotoelementa vai STOP nostrāde pārtrauc apmācīšanu un liek L1 mirgot; novērsiet cēloni un atkārtojiet apmācīšanu.
3. Pārbaudes un nodošana
Pārbaudiet pilnu atvēršanu un aizvēršanu, atdures, palēnināšanu, vērtņu pārklāšanos un atbloķēšanu. Pārbaudiet katru drošības elementu, apturēšanu un kustības virziena maiņu pēc šķēršļa konstatēšanas. Montētājam jāizmēra spēki un jānovērtē visa sistēma. Neiestatiet lielu spēku kā aizstājēju vārtu remonta veikšanai, ja vārti ķeras. Lietotājam jāsaņem lietošanas instrukcija un jāprot droši atbloķēt piedziņu.
Manuālā un jauktā apmācīšana: detalizēts vadības bloka apmācīšanas apraksts. Pirms jauktās apmācīšanas jāveic automātiskā apmācīšana.
Iestatījumi un tālvadības pultis
Automātisko aizvēršanos, pauzi, darbību secību, palēnināšanu un spēku iestatiet atbilstoši vārtiem. Pēc spēka vai drošības funkciju maiņas atkārtojiet pārbaudes. Pilni diapazoni, gaismas diožu indikācijas un rūpnīcas iestatījumi norādīti vadības bloka programmēšanas tabulās.
Uztvērējs, tālvadības pults un antena
Atsevišķam motoram nav iebūvēta radio uztvērēja. Vadības blokā uzstāda SM uztvērēju. NICE OXIBD atbalsta arī divvirzienu komunikāciju ON3EBD; OXILR lietojiet kopā ar ON3ELR. Vecākam OXI izvēlieties raidītājus atbilstoši saglabātajam kodējumam. Ar vienādu frekvenci vien nepietiek, lai garantētu saderību.
Pievienojiet koaksiālo kabeli atbilstoši uztvērējam: OXIBD — tieši uztvērējam, OXI — saskaņā ar vadības bloka shēmu. Tālvadības pulšu sapārošana un dzēšana. Radio atmiņas dzēšana nav plates atiestatīšana vai pozīciju apmācīšana.
Ko pārbaudīt darbības traucējumu gadījumā
| Pazīme | Ko pārbaudīt |
|---|---|
| Vārti nekustas | Barošanu, atbloķēšanas mehānisma fiksāciju un STOP. Barošanas vai drošinātāju bojājumus novērš tehniķis, kad barošana ir atvienota. |
| Motors darbojas, vērtne nekustas | Pārbaudiet piedziņas fiksāciju un sviras stiprinājumu; pārslēdziet atbloķēšanas mehānismu atpakaļ bloķētā pozīcijā. |
| Vārti apstājas vai atveras atpakaļ | Vispirms pārbaudiet manuālo kustību un vietu svirai, pēc tam fotoelementus, STOP un atdures. Nepalieliniet spēku, kamēr nav noskaidrots cēlonis. |
| Apmācīšana netiek pabeigta | Pārbaudiet motoru secību un kustības virzienu, atdures un aizsargierīces. Pie HY7024 arī DIP 1 un enkoderi. |
| Pults nedarbojas, poga gan | Baterija, kodēšana, raidītāja reģistrēšana uztvērējā un antena. |
| Darbības traucējumi pēc fotoelementu nomaiņas | Adreses un kabeļi, pēc tam atkārtoti veiciet ierīču atpazīšanu. |
Bākuguns un LED mirgošanas reižu skaits: diagnostika un remonts. Pirms atiestatīšanas pierakstiet iestatījumus. Vadības plates atiestatīšana, uztvērēja atmiņas dzēšana un jauna apmācīšana ir atšķirīgas darbības; izmantojiet uzstādītā vadības bloka instrukciju.
Pārbaude un apkope
Vismaz reizi sešos mēnešos uzdodiet pārbaudīt visu sistēmu; intensīvas lietošanas vai skarbu vides apstākļu gadījumā — biežāk, ievērojot apkopes plānu. Pārbaudiet eņģes, stiprinājumus, sviras brīvkustību, atdures, manuālo atbloķēšanu, kabeļu ievadus un vadus. Pārbaudiet fotoelementu un STOP darbību un fiksējiet pārbaužu rezultātus.
Vārtu vērtnes un šarnīrsviras kustības laikā nestāviet to kustības zonā. Neļaujiet bērniem rotaļāties pie vārtiem un glabājiet pultis viņiem nepieejamā vietā. Uzturiet vārtu zonu brīvu. Tīriet fotoelementu virsmas un lodziņus, neizmantojot agresīvus tīrīšanas līdzekļus. Neskalojiet motoru ar augstspiediena ūdens strūklu. Mehānisma, elektrisko ķēžu un drošības iestatījumu apkopi uzticiet tehniķim. Ja svira ir bojāta, dzirdams neparasts troksnis vai vārti kustas paši no sevis, apturiet automatizācijas sistēmu un nodrošiniet remontu.
NICE HYPPO HY7024 tehniskie parametri
| Tips | Elektromehānisks neatgriezenisks šarnīrveida piedziņas mehānisms vienai vērtnei. |
|---|---|
| Motors | 24 V DC |
| Strāva | 5 A |
| Jauda | 120 W |
| Griezes moments | 250 Nm |
| Rotācijas ātrums | 2 apgr./min |
| Darba cikls | 80 % |
| Pozīcijas noteikšana | Magnētiskais enkoders |
| Aizsardzības klase | IP43 |
| Darba temperatūra | −20 līdz +50 °C |
| Izmēri | 350 × 165 × 242 mm (platums × dziļums × kopējais augstums) |
| Svars | 13 kg |
| Vērtnes ierobežojumi | Līdz 3 m; konkrēto svaru skatiet ierobežojumu diagrammā. |
Kopējais augstums 242 mm ietver plāksni zem piedziņas korpusa; rasējumā korpusa augstums ir 152 mm.
