NICE Hyppo 7100 HY7100 – piedziņa divviru salokāmajiem vārtiem


Produkta pieejamība: pēc pieprasījuma

Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas.


NICE Hyppo 7100 HY7100 – piedziņa divviru salokāmajiem vārtiem
NICE-HY7100
pēc pieprasījuma
387,33 € bez PVN
468,67 € ar PVN

 gab.
Svars
13 kg

Produkta apraksts NICE Hyppo 7100 HY7100 – piedziņa divviru salokāmajiem vārtiem

NICE HYPPO HY7100 – salokāmo vārtu piedziņa

NICE HY7100 piedziņa ir paredzēta divviru salokāmajiem vārtiem. Pirms pasūtīšanas jāpārbauda vārtu izmēri, svars un konstrukcija.

NICE HYPPO HY7100 ir atsevišķs elektromehānisks motors ar teleskopisko sviru salokāmajiem vārtiem. Motors darbojas ar 230 V AC un ir neatgriezeniska. Nepieciešama atsevišķa vadības ierīce, barošana un drošības elementi. Strāvas padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu.

Ātrā navigācija
Piedziņas izvēleVadības ierīce
Vārtu salocīšanaMontāžas izmēri
Sviras montāžaAtbloķēšana
PiederumiKabeļu instalācija
PieslēgšanaFotoelementi
Pirmā iedarbināšanaIestatījumi un tālvadības pultis
DiagnostikaApkope
ParametriPDF rokasgrāmata

Kad izvēlēties šo piedziņu

HY7100 ir paredzēta salokāmai konstrukcijai ar teleskopisko sviru. Pirms izvēles jāzina katras vārtu daļas izmēri un svars, vertikālo eņģu novietojums, kustības pretestība, salocīšanai nepieciešamā vieta un motora stiprināšanas veids.

Salokāmo vārtu daļas garumsMaksimāli 1 500 mm katrai daļai, saskaņā ar montāžas attēlu.
Svars un garumsMaksimālais pieļaujamais svars ir 200 kg, taču pieļaujamais svars samazinās, palielinoties garumam. Pie garuma 1,5 m līkne ir zem 150 kg atzīmes.
Darba cikls30 %

1,5 m un 200 kg nav vienlaikus pieļaujama kombinācija. Grafikā horizontālā ass norāda daļas garumu metros, bet vertikālā ass — svaru kilogramos; laukums virs līknes, kas apzīmēts ar “Ne”, nav pieļaujams. Šī vērtība nenorāda visa caurbrauktuves laiduma nestspēju vai visu daļu kopējo svaru. Ja vārtiem ir pilns aizpildījums un tie ir pakļauti vēja iedarbībai, montētājam jāizvērtē visas konstrukcijas slodze. Darba cikla procentuālā vērtība nav atvēršanas reižu skaits stundā.

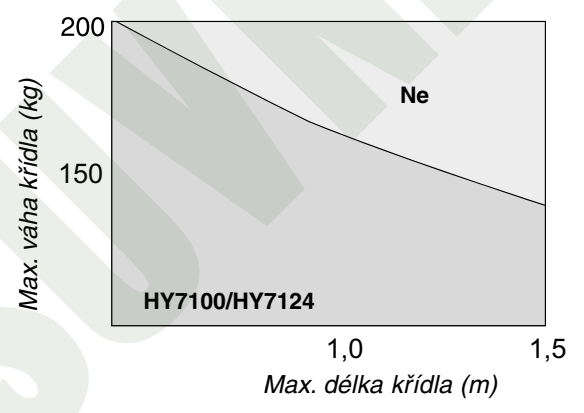

HYPPO HY7100 un HY7124 – salokāmo vārtu daļas pieļaujamā garuma un svara grafiks

Kā darbojas salokāmie vārti

Attēlotajā konfigurācijā viens motors kustina vienu salokāmo divdaļīgo vārtu sekciju. Motors ir piestiprināts pie pirmās salokāmās sekcijas daļas; teleskopiskā svira savieno mehānismu ar otro daļu. Vārtiem ar divām salokāmām pusēm nepieciešami divi motori un kopīga, atbilstoša vadības ierīce. Tāpēc nejauciet daļu skaitu ar motoru skaitu.

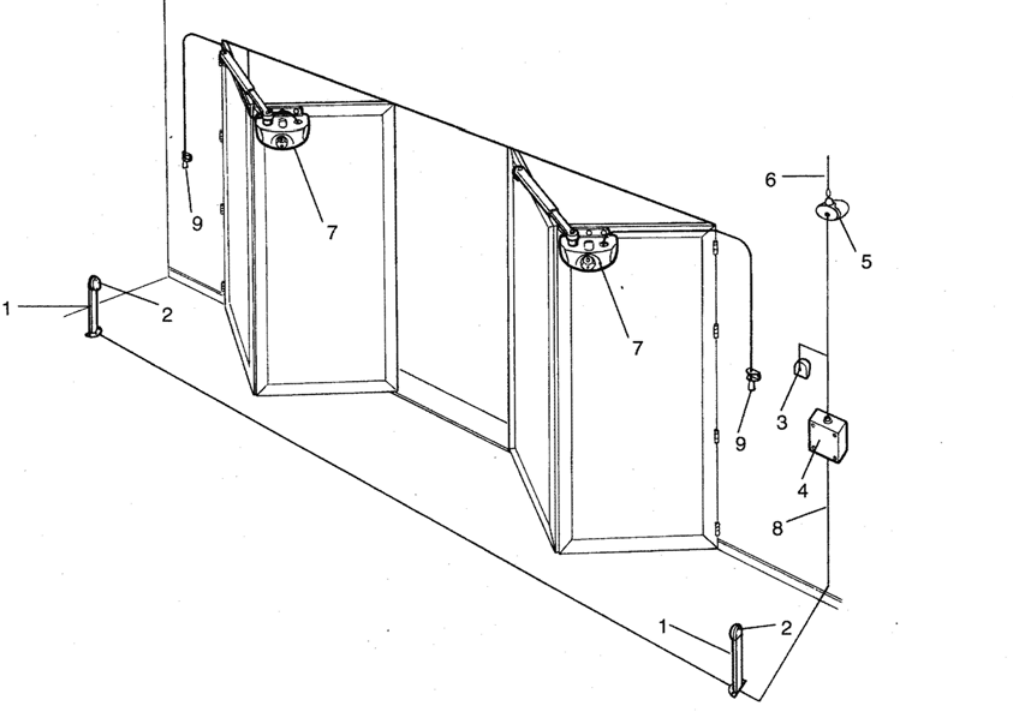

Salokāmo vārtu konfigurācija ar HYPPO piedziņām un teleskopiskajām svirām

Attēlā:

  • 1 – fotoelementa statnis
  • 2 – fotoelements
  • 3 – atslēgas slēdzis vai tastatūra
  • 4 – vadības bloks
  • 5 – bākuguns
  • 6 – antena
  • 7 – HYPPO motors
  • 8 – barošana
  • 9 – atbloķēšana.

Zīmējumā parādīts sistēmas darbības princips; piederumus izvēlas atbilstoši uzstādītajam vadības blokam.

Atsevišķs motors un vadības ierīce

Šis produkta piedāvājums attiecas uz atsevišķu HY7100 motoru ar teleskopisko sviru. Vadības bloks nav iebūvēts motorā. Vadības bloks, drošības elementi, uztvērējs un tālvadības pultis jāizvēlas atbilstoši konkrētajai sistēmai. Pirms pasūtīšanas pārbaudiet pieejamību un komplektācijā iekļauto aprīkojumu.

ModelisMotors un gala stāvokļu noteikšanaAtbilstoša pašreizējā vadības ierīce
HYPPO HY7100230 V AC; iebūvēti atvēršanas un aizvēršanas gala slēdži.MC800 / MCA5R30

Turpmākā pieslēgšana un pirmā iedarbināšana attiecas uz MC800 / MCA5R30. Esošas automatizācijas gadījumā vienmēr izmantojiet tieši uzstādītās vadības plates rokasgrāmatu. Motora spriegums un vadības bloka elektrotīkla barošana ir atsevišķas ķēdes.

Agrāk izmantota saderīga vadības ierīce: ja uzstādīts sākotnējais A60 vai A6, ievērojiet attiecīgās ierīces rokasgrāmatu. Pašreizējais MC800 aizstāj vecākus vadības blokus; to pieslēgšanu un programmēšanu nedrīkst jaukt. Vienam motoram piedāvājumā ir arī MC200, kurai ir cita piederumu pieslēguma shēma bez BlueBUS.

Teleskopiskās piedziņas montāža

Montāža, elektriskie pieslēgumi un drošības pārbaudes jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīkla barošanu un iespējamo rezerves barošanas avotu, kā arī nodrošiniet vārtu daļas pret patvaļīgu kustību.

  • Pārbaudiet abu daļu un eņģu izturību. Visai salokāmajai sekcijai pa visu kustības ceļu jābūt viegli pārvietojamai ar roku — bez aizķeršanās un pārmērīgas brīvkustības.
  • Sagatavojiet stingrus mehāniskos aizturus aizvēršanai un atvēršanai, kas atbilst izvēlētajai konstrukcijai un vadības bloka apmācības procedūrai.
  • Izvērtējiet saspiešanas vietas pie gala un vidējās eņģes, starp salokāmajām daļām un pie teleskopiskās sviras. Aizsargierīču izvietojumam jāatbilst visam vārtu kustības diapazonam.
  • Motors, svira, kabeļi un atbloķēšanas mehānisms nedrīkst atdurties pret rāmi, sienu vai otru vārtu daļu. Piestipriniet tos pie konstrukcijas nesošās daļas.

Salokāmo daļu izmēri un stiprinājumi

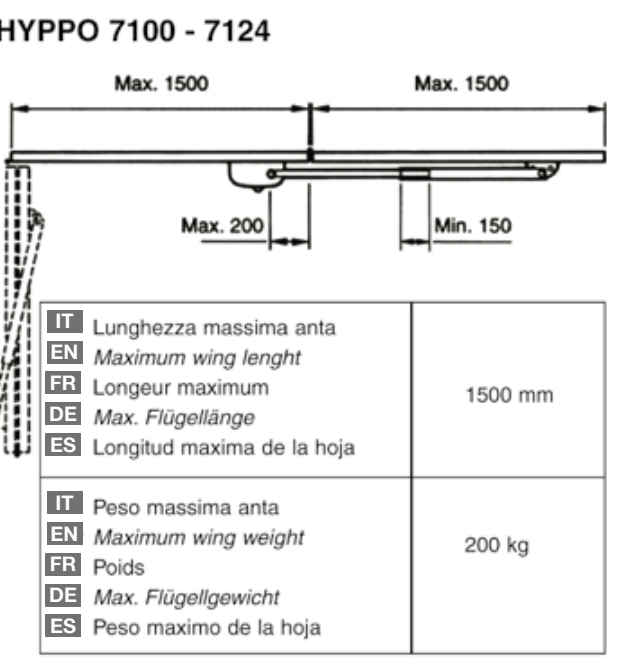

HY7100 un HY7124 – divas daļas, katra ne garāka par 1 500 mm, un vietējie montāžas izmēri

Abas norādītās daļasKatra ne garāka par 1 500 mm; šis izmērs nav atļautais viena nekustīga vērtnes paneļa garums.
Izmērs pie vidējās eņģes motora pusēMaks. 200 mm, attēlā norādītajā pozīcijā.
Izmērs pie teleskopiskās sviras stiprinājumaMin. 150 mm, pozīcijā, kas atzīmēta attēlā.

Vērtības 200 un 150 mm attiecas uz konkrētām vietām rasējumā. Tās nav statņa šķērsgriezuma izmēri un nav arī universāls attālums no motora līdz malai. Montāžas laikā ievērojiet attēloto teleskopiskās sviras un salokāmo daļu ģeometriju.

Motora montāžas plāksne un teleskopiskā svira

  1. Nosakiet kreiso vai labo montāžas pusi skatoties no iekšpuses. Pirms nostiprināšanas pārbaudiet abu daļu pilnu kustības trajektoriju.
  2. Motora montāžas plāksni A un priekšējo kronšteinu B novietojiet atbilstoši salokāmo vārtu rasējumam. A/B šeit apzīmē stiprinājuma detaļas, nevis šarnīra sviras tabulas izmērus.
  3. Pieskrūvējiet motoru pie montāžas plāksnes. Lai pielāgotu montāžas pusi, plāksni var pagriezt par 180° atbilstoši montāžas attēlam.
  4. Samontējiet teleskopisko sviru ar paplāksnēm un stiprinājumiem atbilstoši rasējumam. Pirms montāžas ieeļļojiet skrūves atbilstoši instrukcijai.
  5. Kad motors ir atbloķēts, manuāli pārbaudiet pilnu kustības gājienu. Nelielas novirzes izlīdzinājumā koriģējiet garenajās atverēs un tikai pēc tam galīgi pievelciet stiprinājumus.

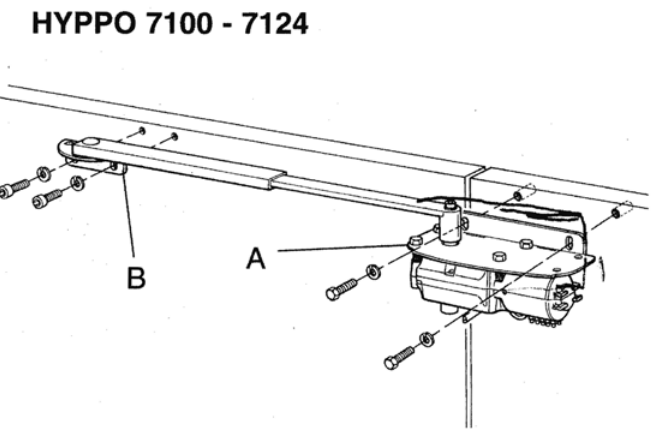

HY7100 un HY7124 – montāžas plāksne A un priekšējais stiprinājums B salokāmiem vārtiem

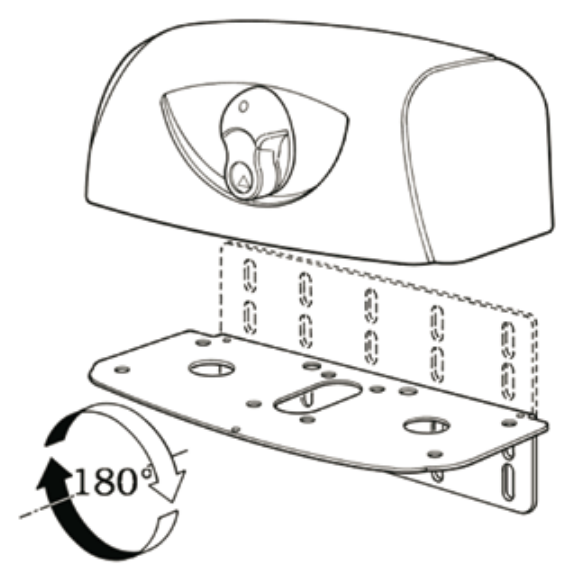

HYPPO – montāžas plāksnes pielāgošana kreisajai vai labajai montāžai

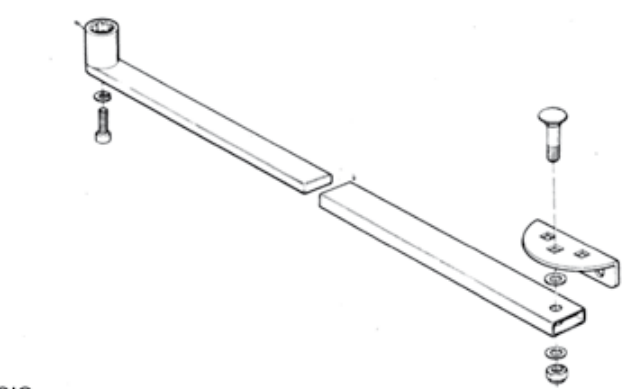

HYPPO HY7100 un HY7124 – teleskopiskās sviras montāža

Pārsegs un kabeļi

Kabelim, kas ved uz motoru uz kustīgās daļas, jābūt aizsargātam arī tad, kad vārti ir pilnībā salocīti. Nodrošiniet kabelim vajadzīgo brīvkustību un atslogojiet to no stiepes; kabelis nedrīkst aizķerties aiz eņģes vai sviras. Kad iestatīšana pabeigta, nostipriniet pārsegu un rokturi un pārbaudiet kabeļu ievadus.

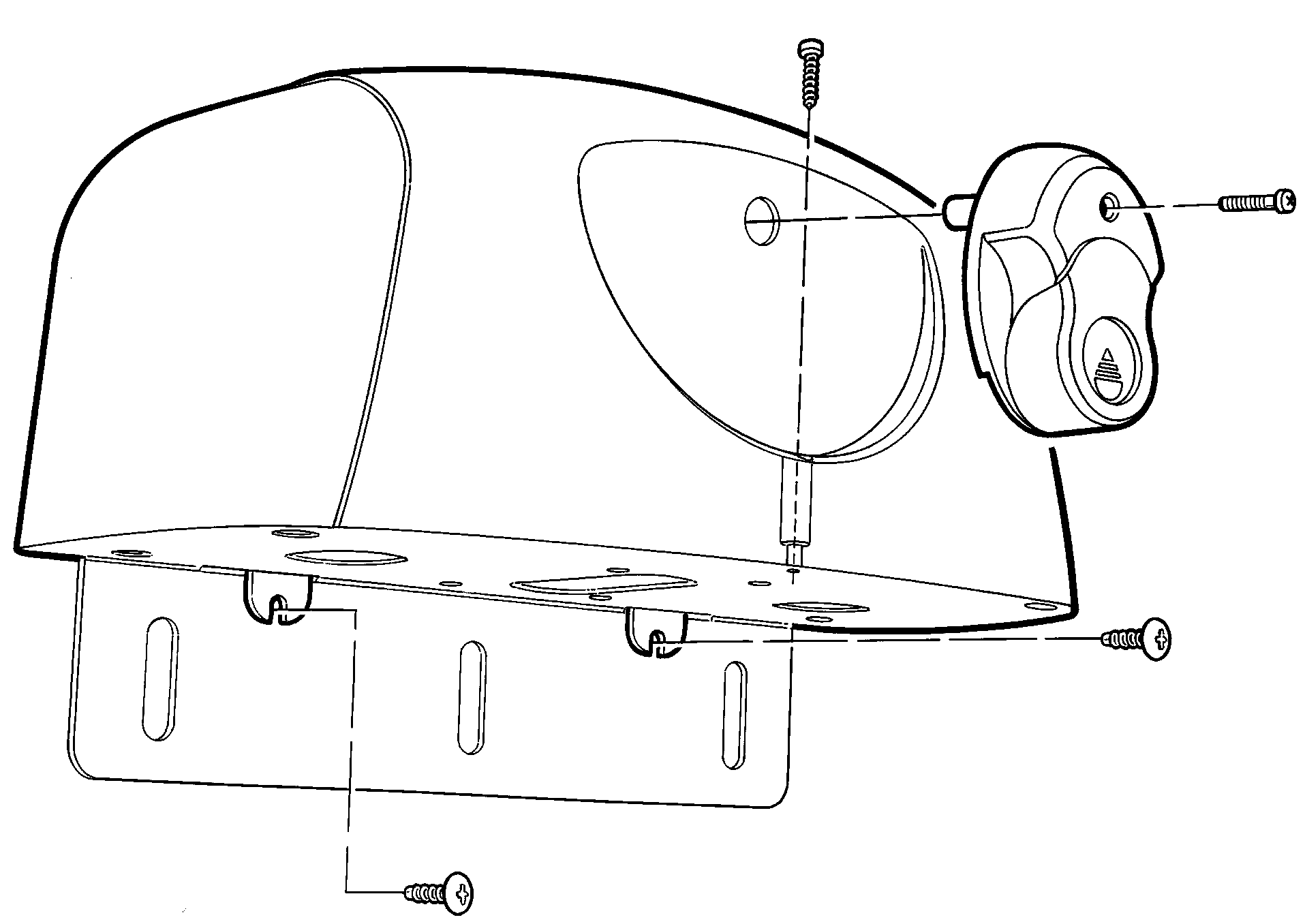

HYPPO – pārsega un atbloķēšanas roktura uzstādīšana

Manuāla atbloķēšana

  1. Apturiet automātiku, atvienojiet barošanu un nodrošiniet salokāmās daļas pret nejaušu kustību.
  2. Pabīdiet slēdzenes pārsegu uz augšu, ievietojiet atslēgu un pagrieziet to pulksteņrādītāja kustības virzienā.
  3. Pagrieziet rokturi, kā parādīts attēlā, un pēc tam pārvietojiet vārtus manuāli. Turiet rokas prom no eņģēm un spraugas starp salokāmajām daļām.
  4. Pirms automātiskās darbības atgrieziet rokturi vertikālā, bloķētā stāvoklī, pārbaudiet, vai piedziņa ir nofiksēta, izņemiet atslēgu un aizveriet slēdzenes pārsegu.

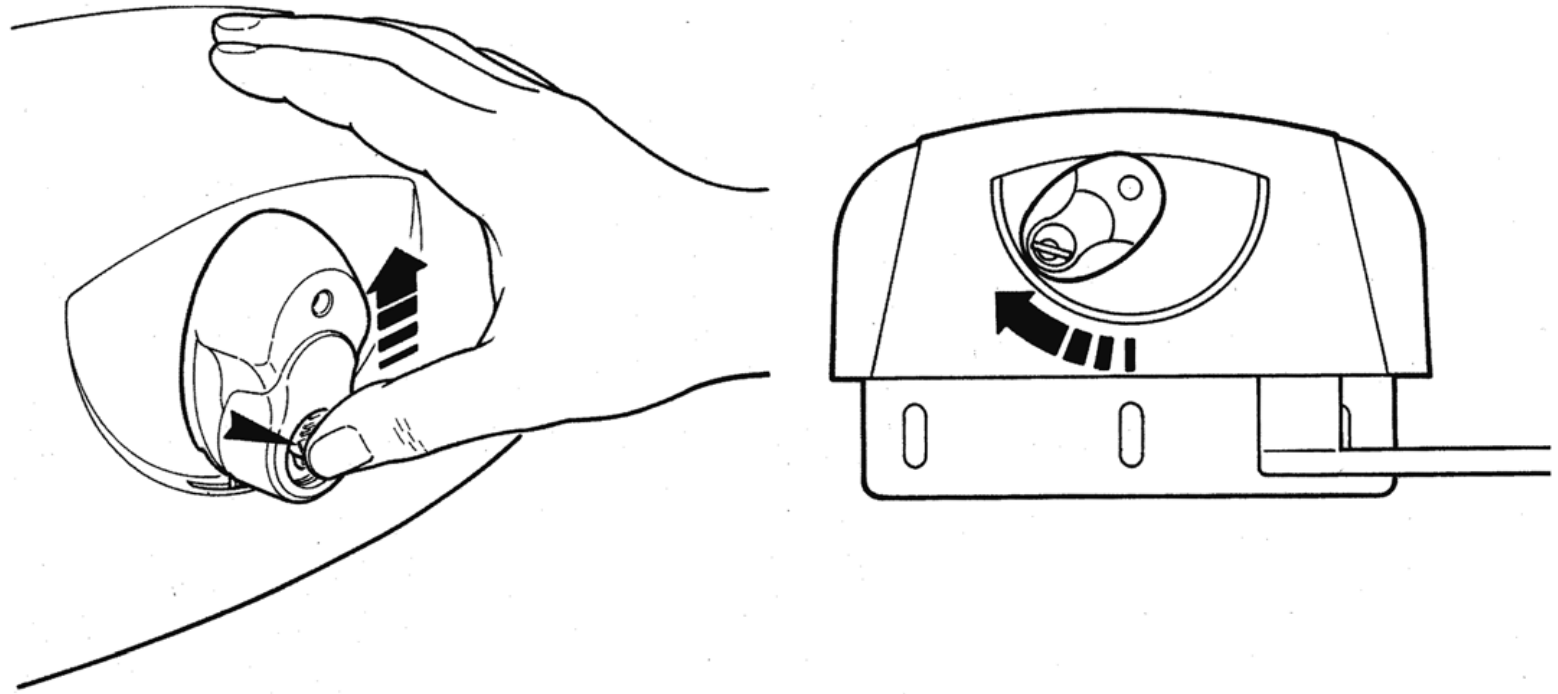

HYPPO – atbloķēšana ar atslēgu un roktura pagriešanu

Ja nav pieejama cita ieeja, jau montāžas laikā paredziet iespēju atbloķēt vārtus no ārpuses. NICE KIO ar KA1 trosi izvēlieties atbilstoši konkrētajai montāžai; pirms nodošanas jāpārbauda visas sistēmas darbība.

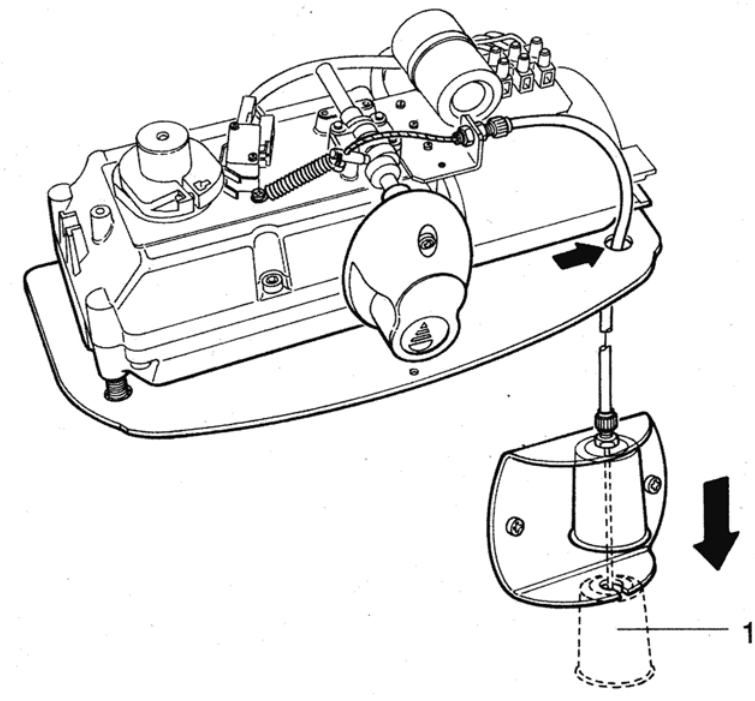

HYPPO – atbloķēšanas vadības princips ar trosi

Piederumi izvēlētajam vadības blokam

Motors pats par sevi neaizstāj vadības bloku vai drošības elementus. Fotoelementu un jutīgo malu izvietojumā jāņem vērā arī salokāmo daļu kustība un sprauga starp tām.

ElementsIzvēleKam jāpievērš uzmanība
Vadības bloksMC800Atsevišķa viena vai divu motoru vadība; izvēlieties atbilstoši spriegumam un pozīcijas noteikšanas veidam.
FotoelementiEPMB, EPM ar MC800BlueBUS bez polaritātes; releja EPM izmantojiet tikai atbilstoši vadības bloka atbalstītajam pieslēgumam.
BākugunsELACMC800 paredzēts 230 V AC FLASH; zemsprieguma ELDC šeit nav piemērots.
Uztvērējs un tālvadības pultisOXIBD, MYGO4SM ligzdā iespraužams uztvērējs; tālvadības pults kodējumam jāatbilst uztvērēja kodējumam.
Atslēgas slēdzisEKSBezpotenciāla C–NO kontakts vadības ieejai; nepievadiet ārēju spriegumu.
Elektriskā slēdzenePLA10, PLA11Ja slēgmehānisma konstrukcija ir piemērota; ELS izeja 12 V AC, maks. 15 VA.
Atbloķēšana no ārpusesKIO + KA1Piekļuve manuālai atbloķēšanai elektroapgādes pārtraukuma gadījumā.

Kabeļi un elektriskais pieslēgums

Tīkla barošanas kabeli, motora vadus un zemsprieguma signālu vadus izvietojiet un aizsargājiet atbilstoši spriegumam un apkārtējai videi. Vadības blokam pievadiet L, N un PE vadus; aizsargājiet tos ar piemērotu aizsardzības aparātu un pilnīgas atvienošanas ierīci. Nostipriniet kabeļus ar kabeļu ievadiem un atslogojiet tos no stiepes.

ĶēdeKabelisLietojums
Barošana vadības blokam3 × 1,5 mm²Līdz 30 m; L, N un PE. Ja barošanas kabelis ir garāks, izmantojiet 3 × 2,5 mm²; automātikai nodrošiniet aizsargzemējumu atbilstoši vadības bloka instrukcijai.
Motors4 × 1,5 mm²Līdz 10 m; atvēršana, kopējais, aizvēršana un aizsargzemējums PE.
BlueBUS2 × 0,5 mm²Līdz 20 m; ja garums pārsniedz 20 m, bet nepārsniedz 40 m, izmantojiet 2 × 1 mm². Bez polaritātes.
Bākuguns2 × 1,5 mm²Līdz 20 m, tīkla FLASH.
Elektriskā slēdzene2 × 1 mm²Līdz 10 m; izeja 12 V AC / maks. 15 VA.
Atslēgas slēdzis4 × 0,5 mm²Līdz 50 m; vajadzības gadījumā divi kabeļi 2 × 0,5 mm².
AntenaRG58Līdz 20 m; ieteicams mazāk par 5 m.

Šķērsgriezums un kabeļa maršruts montētājam jāpārbauda, ņemot vērā vadu garumu un uzstādītā vadības bloka instrukciju.

Motora un vadības bloka pieslēgšana

HY7100 ir 230 V AC motors ar iebūvētiem gala slēdžiem. Tālāk aprakstītā vadības bloka procedūra attiecas uz MC800 ar MCA5R30 plati un OutSTB. MC200 vai vēsturiskajam A60 izmantojiet attiecīgo instrukciju.

Kreisais motorsSpaiļu bloks Open / Common / Close (atvērt / kopējais / aizvērt). PE jāpievieno atsevišķai aizsargzemējuma spailei.
Labais motorsSalīdzinājumā ar kreiso motoru jāsamaina vietām Open un Close. Common un PE nesamaina vietām.
Viena salokāma puseMC800 gadījumā izmantojiet M2; M1 paliek brīvs.
Divas salokāmas pusesM2 atveras pirmais, M1 aizveras pirmais.

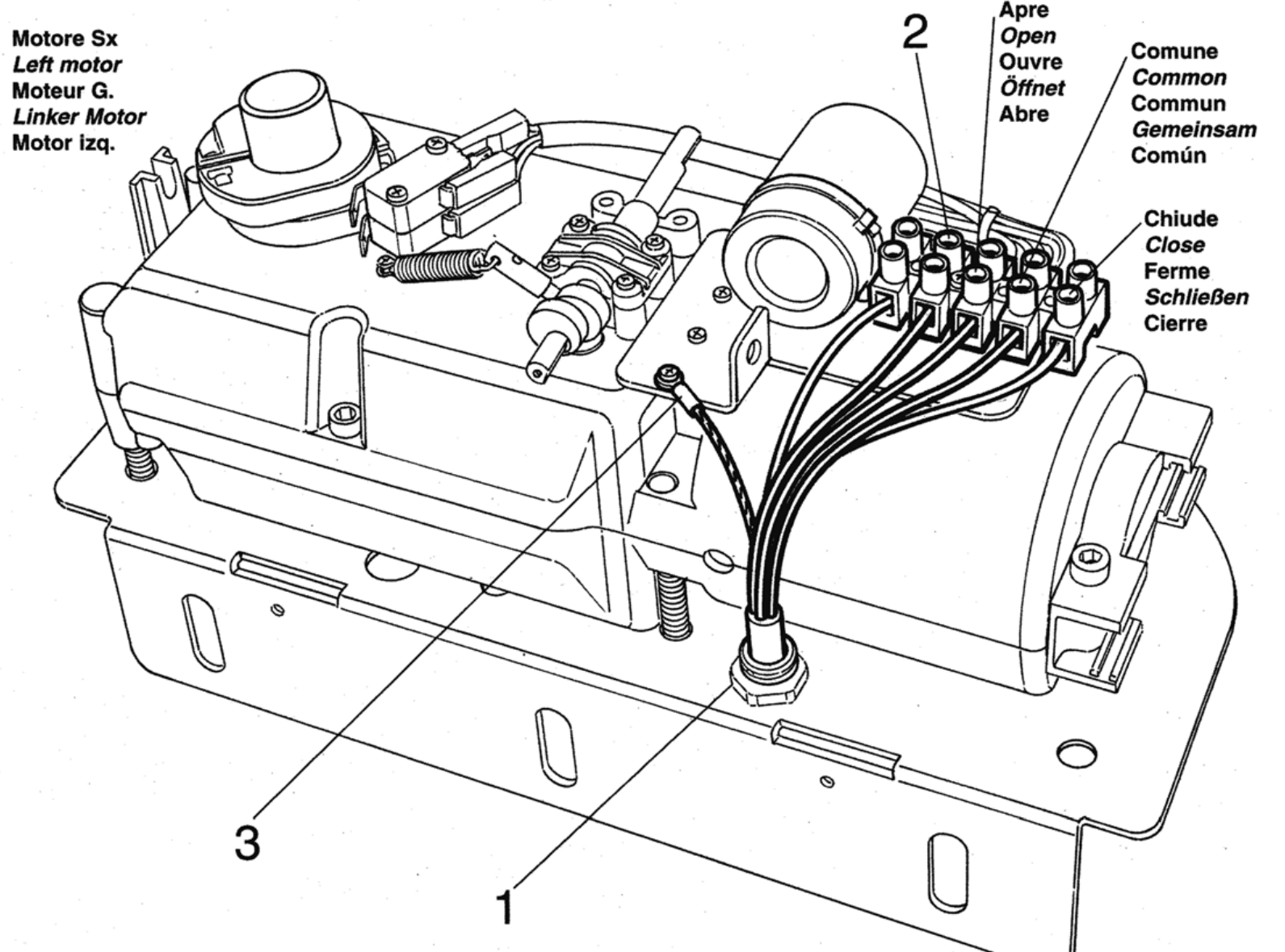

HY7100 – kreisā 230 V motora spaiļu bloks: Open, Common, Close un PE

1 ir kabeļa ievads, 2 motora spaiļu bloks, 3 aizsargzemējums. Maiņstrāvas motora ķēdei nav līdzstrāvas polaritātes +/−. Griezes momentu iestata vadības blokā.

MC800 – piederumu spailes un polaritāte

3 / 4 – barošana3 = 0 V (−), 4 = Common +24 V DC (+), kopā maks. 200 mA palīgierīcēm.
5 / 3 – OutSTB5 = +24 V, 3 = −; pārslēdzama barošana releju fotelementiem, maks. 4 W. Gaidstāves režīmā tiek izslēgta. Nesajauciet to ar vecākās plates OGI.
6 / 7 – BlueBUSBarošana un dati pa diviem vadiem; bez polaritātes +/−.
1 / 2 – ELSElektriskā slēdzene 12 V AC, maks. 15 VA; bez līdzstrāvas polaritātes.
FLASHPašmirgojoša bākuguns 230 V AC, maks. 21 W; piemēram, ELAC. Nepievienojiet šeit zemsprieguma ELDC.
4 / 13 – SbSBezpotenciāla NO kontakts starp Common 4 un SbS 13 pakāpeniskai vadībai; kontaktam nav polaritātes.
4 / 14 un 4 / 15Bezpotenciāla NO kontakts atvēršanai (14) vai aizvēršanai (15).
4 / 12 – STOPIeprogrammēta drošības ieeja NO, NC vai 8,2 kΩ; kontaktiem nav polaritātes.
8–11 – AUXGala slēdži: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP nedeg. Releju fotoelementi: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 pārslēdzas uz STOP; LP deg. Šīs AUX funkcijas savstarpēji izslēdz viena otru. Neizmantotās AUX ieejas atstājiet brīvas.

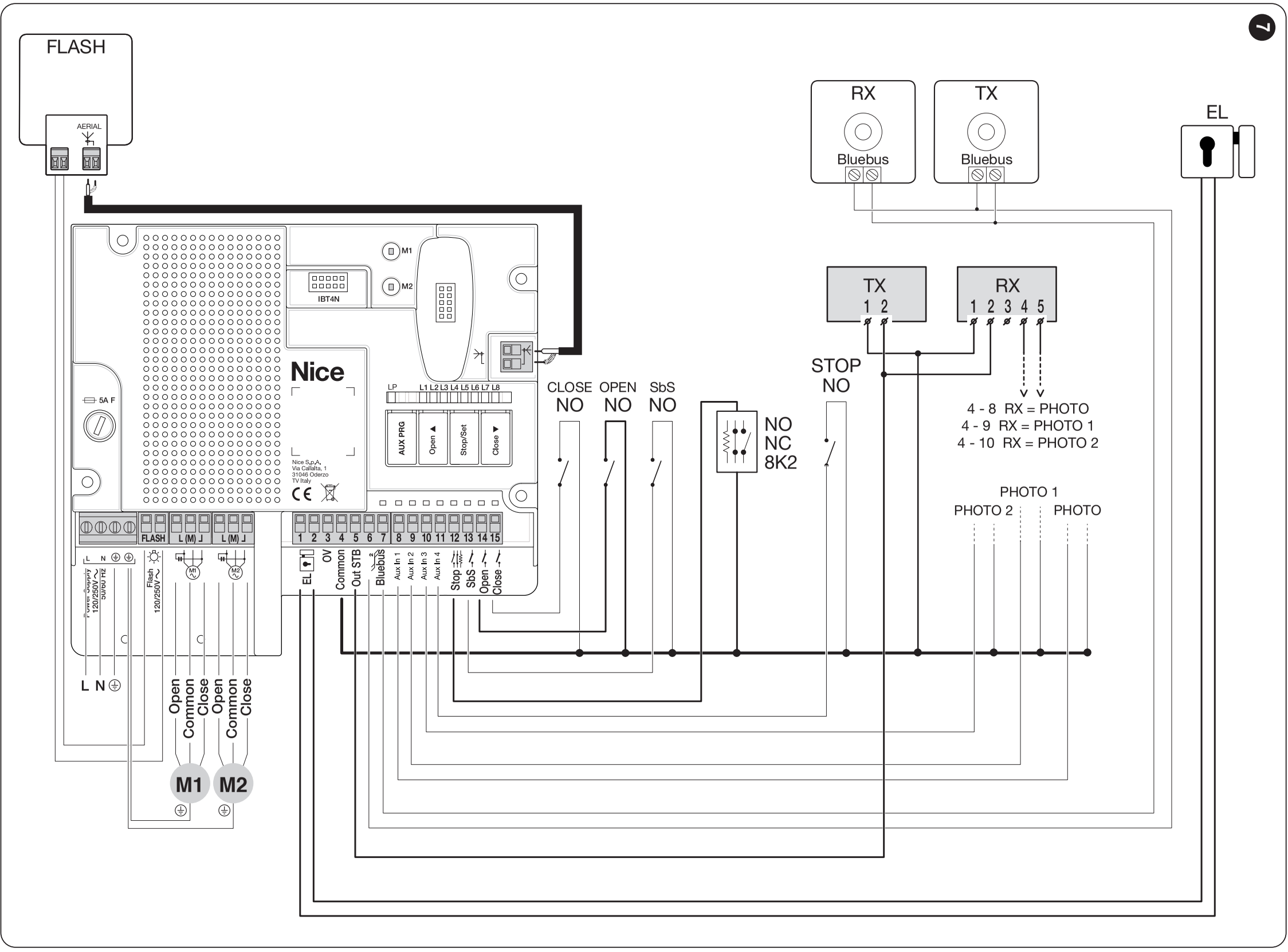

MC800 MCA5R30 – motoru un piederumu pieslēgšanas iespēju shēma

Shēmā parādīts kombinēts releju un BlueBUS pieslēgums, kad Standby ir ieslēgts. Pieslēdziet releju TX/RX, kā parādīts shēmā, pie OutSTB; citā režīmā izmantojiet attiecīgo vadības bloka shēmu. HY7100 mikroslēdži ir iebūvēti motora ķēdē. No Open/Common/Close spaiļu bloka neizvadiet bezpotenciāla kontaktus uz AUX. AUX iestatīšana.

HY7100 gala slēdžu iestatīšana

  1. Atvienojiet barošanu, atbloķējiet motoru un manuāli pārvietojiet vārtu vērtni aizvērtā pozīcijā pie mehāniskā atdura.
  2. Grieziet attiecīgo izciļņu, līdz sadzirdat mikroslēdža nostrādi. Otru izcilni iestatiet, kad vērtne ir atvērta, pretējam kustības virzienam.
  3. Atgrieziet rokturi vertikālā, bloķētā pozīcijā.
  4. Veicot kontrolētu pārbaudi, pārbaudiet kustības virzienu, apstāšanos un piegulšanu atduriem. Pirms atkārtotas iejaukšanās izciļņu regulēšanā atkal atvienojiet barošanu.
  5. Pēc pārbaudes atkal atvienojiet barošanu. Tikai pēc tam pievelciet izciļņu stiprinājuma skrūves un uzlieciet pārsegu.

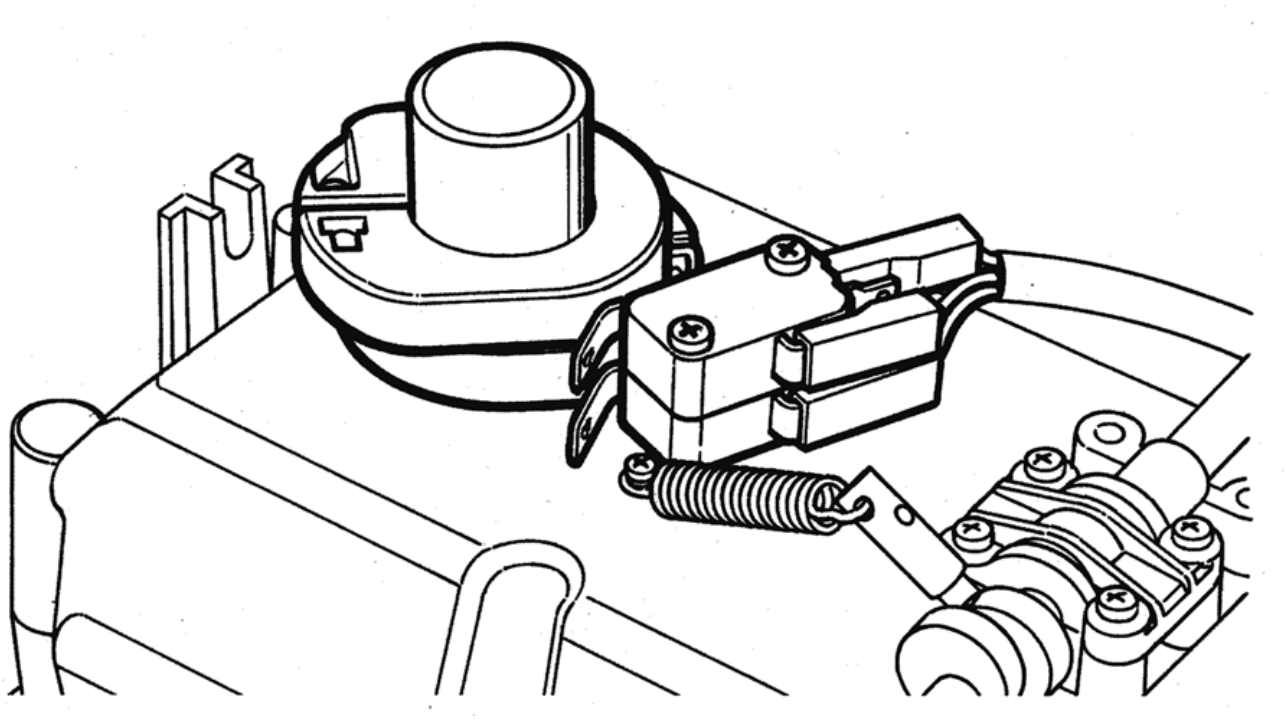

HY7100 – atvēršanas un aizvēršanas izciļņi un mikroslēdži

Mehāniskie atduri joprojām ir nepieciešami. Motora izciļņu iestatīšana ir atšķirīga darbība no kustības ceļa apguves MC800 vadības blokā.

Fotoelementi un drošības ieejas

Novietojiet fotoelementus atbilstoši salokāmo vērtņu kustībai un vārtu radītajiem riskiem. Pareizi savietojiet TX/RX. Brauktuves aizsardzība neaizstāj aizsardzību pret saspiešanu pie eņģes un sviras.

MC800 atbalsta BlueBUS un releju fotoelementus, tostarp to kombināciju atbilstoši pareizajai shēmai. AUX režīmam un TX/RX barošanai jāatbilst pieslēgumam un Standby vai fototesta iestatījumam. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB un F210B ir divi vadi bez polaritātes. Viena pāra TX un RX džemperu iestatījumiem jābūt vienādiem; nākamajam pārim jāizmanto cita adrese. Adrese PHOTO 3 nav atļauta MC800.

Releju EPM, EPMOR vai EPMA nepieciešams AUX iestatījums fotoelementiem ar iedegtu LP. RX kontakts C–NC tiek pieslēgts starp Common 4 un 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Pieslēdziet TX/RX barošanu un testēšanu atbilstoši režīmam, ievērojot arī polaritāti 3− / 4+ un OutSTB 5+. EPM modelim gan TX, gan RX ir spailes 1 = + un 2 = − līdzstrāvas barošanai; RX 4 = COM un 5 = NC. Šie numuri neattiecas automātiski uz citu fotoelementu modeli. Nepietiek pieslēgt kontaktu bez barošanas un konfigurācijas. Releju fotoelementu pieslēgšanas procedūra.

MC800 komplektācijā ir nepieciešamas jutīgas drošības malas. To veids un novietojums montētājam jāizvēlas tā, lai sistēma izturētu trieciena pārbaudi visos ekspluatācijas apstākļos. Drošības malas pieslēgšana STOP drošības ieejai.

Pārbaudiet katru pāri, vārtus atverot un aizverot, STOP funkciju un visas uzstādītās jutīgās malas. Neatslēdziet drošības ierīci, savienojot kontaktus, lai vārti sāktu kustēties.

Pirmā iedarbināšana un iestatīšana

Šīs darbības montētājs veic pēc mehāniskās un elektriskās pārbaudes. Iestatiet motoru automātiskajā režīmā, pārbaudiet gala atdures, brīvu kustības ceļu un M1/M2. Pirmajā kustības reizē esiet gatavi vārtus apturēt.

Iestatiet HY7100 gala slēdžus. Pirms iestatīšanas pārbaudiet, vai MC800 spēks ir piemērots, izmantojot II līmeņa parametru L6. HY7100 ir elektromehānisks; hidraulisko motoru spiediena uzturēšanas funkcija tam netiek aktivizēta.

Pēc barošanas ieslēgšanas BlueBUS jāmirgo aptuveni reizi sekundē, pieslēgto BlueBUS fotoelementu TX/RX LED indikatoriem jāmirgo, bet bākugunij FLASH jābūt izslēgtai. Ja kāda pārbaude nav sekmīga, pirms turpināšanas atvienojiet barošanu un iespējamo rezerves barošanas avotu un pārbaudiet pieslēgumus.

1. Ierīču atpazīšana

  1. Vienlaikus turiet nospiestas Open ▲ + Stop/Set.
  2. Atlaidiet abas pogas, kad L1/L2 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
  3. Pagaidiet, līdz process ir pabeigts. Veiksmīgi: STOP deg, L1/L2 nodziest. L3/L4 var mirgot kā norāde, ka jāiestata pozīcijas.

Atkārtojiet pēc BlueBUS/STOP ierīces pievienošanas vai noņemšanas. Veiciet iestatīšanu arī tad, ja nav pievienoti piederumi.

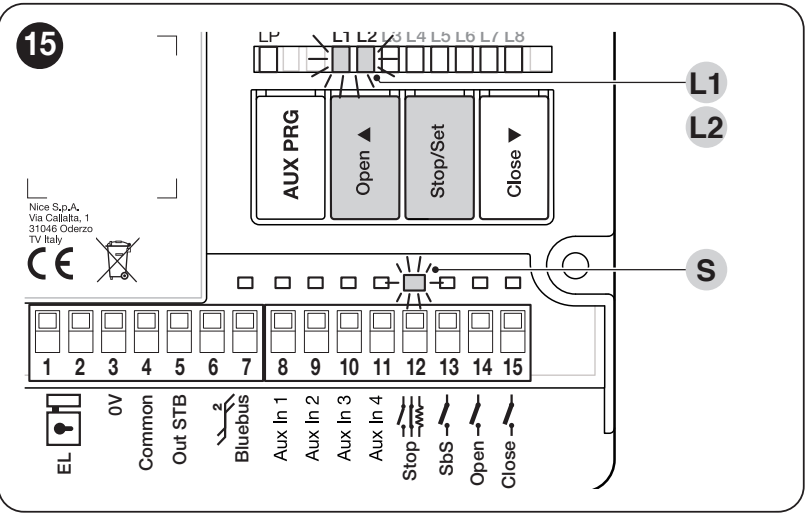

MC800 – pogas un LED indikatori ierīču iestatīšanas laikā

2. Automātiska pozīciju iestatīšana

  1. Vienlaikus turiet nospiestas Stop/Set + Close ▼.
  2. Atlaidiet pogas, kad L3/L4 sāk ātri mirgot, aptuveni pēc 3 sekundēm.
  3. Sekojiet līdzi: M1 aizveras, M2 aizveras, M2 atveras, M1 atveras, M1 aizveras un M2 aizveras; katru reizi līdz attiecīgajai gala atdurei. Ja ir viens motors, kustas tikai M2.
  4. Par veiksmīgu izpildi liecina nodzišana L3/L4.

Ja kāds motors pirmo aizvēršanās kustību laikā atver vārtus, nevis aizver, apturiet iestatīšanu, nospiežot Open ▲ vai Close ▼. Atvienojiet barošanu un iespējamo rezerves barošanas avotu un koriģējiet attiecīgā motora virzienu, samainot vietām Open un Close; Common un aizsargvadītājs PE paliek savās spailēs. Ja ir divi motori un to secība ir nepareiza, koriģējiet M1/M2. Sāciet iestatīšanu no jauna. Fotoelementa vai STOP aktivizēšanās pārtrauc procesu un liek mirgot L1; novērsiet cēloni un atkārtojiet iestatīšanu.

3. Pārbaudes un nodošana

Pārbaudiet pilnu atvēršanu un aizvēršanu, gala atdures, palēnināšanu, salokāmo vērtņu sinhronu darbību un atbloķēšanu. Pārbaudiet katru drošības ierīci, apstāšanos un kustības virziena maiņu pēc šķēršļa konstatēšanas. Montētājam jāizmēra spēki un jānovērtē visa komplektācija. Neiestatiet lielu spēku, lai kompensētu vārtu iesprūšanu. Lietotājam jāsaņem instrukcija un jāprot droši atbloķēt piedziņu.

Manuāla un jaukta iestatīšana: detalizēta vadības bloka procedūra. Pirms jauktās iestatīšanas jāveic automātiskā iestatīšana.

Iestatījumi un tālvadības pultis

Automātisko aizvēršanu, pauzi, darbību pa soļiem, palēnināšanu un spēku iestatiet atbilstoši vārtiem. Pēc spēka vai drošības funkciju izmaiņām atkārtojiet pārbaudes. Pilni diapazoni, LED indikatori un rūpnīcas vērtības ir norādītas vadības bloka programmēšanas tabulās.

Uztvērējs, tālvadības pults un antena

Atsevišķam motoram nav iebūvēta radio uztvērēja. Vadības blokā tiek uzstādīts SM uztvērējs. NICE OXIBD atbalsta arī divvirzienu sakarus ar ON3EBD; OXILR lietojiet kopā ar ON3ELR. Vecāka modeļa OXI izvēlieties raidītājus atbilstoši saglabātajam kodējumam. Ar vienādu frekvenci vien nepietiek, lai garantētu saderību.

Koaksiālo kabeli pievienojiet atbilstoši uztvērējam: OXIBD gadījumā tieši uztvērējam, bet OXI gadījumā – saskaņā ar vadības bloka shēmu. Tālvadības pulšu sapārošana un dzēšana. Radio atmiņas dzēšana nav vadības plates atiestatīšana un nenozīmē pozīciju iestatīšanu.

Ko pārbaudīt darbības traucējumu gadījumā

PazīmeKo pārbaudīt
Vārti nekustasBarošanu, atbloķēšanas mehānisma fiksāciju un STOP. Barošanas vai drošinātāju problēmas tehniķim jānovērš, kad barošana ir atvienota.
Motors darbojas, vērtne nekustasPārnesuma fiksāciju un sviras stiprinājumu; ievietojiet atbloķēšanas mehānismu atpakaļ bloķētā pozīcijā.
Vārti apstājas vai atveras atpakaļVispirms pārbaudiet kustību manuāli un sviras kustības zonu, pēc tam fotoelementus, STOP un gala atdures. Ne palieliniet spēku, nenoskaidrojot cēloni.
Iestatīšana netiek pabeigtaMotoru secība un kustības virziens, atdures un aizsardzības ierīces. HY7100 modelim arī gala slēdžu izciļņi.
Tālvadības pults nedarbojas, bet poga ganBaterija, kodēšana, raidītāja reģistrēšana uztvērējā un antena.
Darbības traucējumi pēc fotoelementu maiņasAdreses un kabeļi, pēc tam atkārtoti veikt ierīču atpazīšanu.

Bākuguns un LED mirgošanas reižu skaits: diagnostika un remonts. Pirms atiestatīšanas pierakstiet iestatījumus. Vadības plates atiestatīšana, uztvērēja atmiņas dzēšana un atkārtota ieprogrammēšana ir atšķirīgas darbības; ievērojiet uzstādītās vadības ierīces instrukciju.

Pārbaude un apkope

Vismaz reizi sešos mēnešos uzticiet speciālistam pārbaudīt visu automatizācijas sistēmu; intensīvas lietošanas vai sarežģītu vides apstākļu gadījumā — biežāk, saskaņā ar apkopes plānu. Speciālists pārbaudīs gala un vidējās eņģes, motora stiprinājumu, teleskopisko sviru, atdures, kabeļu instalāciju, manuālo atbloķēšanu un visas drošības ierīces. Pārbaudes rezultātus ierakstīs apkopes žurnālā.

Vārtu kustības laikā nestāviet starp salokāmajiem elementiem vai sviras kustības trajektorijā. Neļaujiet bērniem spēlēties pie vārtiem un glabājiet tālvadības pultis viņiem nepieejamā vietā. Lietotājs drīkst veikt tikai drošu manuālo atbloķēšanu un pieejamo virsmu parasto tīrīšanu; remontdarbi, elektriskie darbi un drošības iestatījumu maiņa jāuztic speciālistam. Darbības traucējumu gadījumā apturiet vārtu darbību un nodrošiniet tos pret kustību.

NICE HYPPO HY7100 tehniskie parametri

VeidsNeatgriezenisks elektromehānisks motors ar teleskopisko sviru salokāmiem vārtiem.
Motora spriegums230 V AC
Strāva1,2 A
Jaudas patēriņš250 W
Griezes moments400 Nm
Rotācijas ātrums1,7 apgr./min
Ražotāja norādītais atvēršanas laiks12 s
Darba cikls30 %
Pozīcijas noteikšanaAtvēršanas un aizvēršanas gala slēdži
KondensatorsIebūvēts 10 µF
Aizsardzības pakāpeIP43
Darba temperatūra−20 līdz +70 °C
Motora svars13 kg
Izmēri350 × 165 × 242 mm; korpuss ar montāžas plāksni atbilstoši rasējumam.
Salokāmā elementa ierobežojumiMaksimālais garums 1 500 mm; svars saskaņā ar diagrammu. Maksimālais garums un svars nav sasniedzami vienlaikus.

Atvēršanas laiks nav garantēts jebkuriem salokāmiem vārtiem. Tas ir atkarīgs no ģeometrijas, vadības iestatījumiem un slodzes. Vecākas piedziņas gadījumā noteicošā ir tās datu plāksnīte un atbilstošā instrukcija.

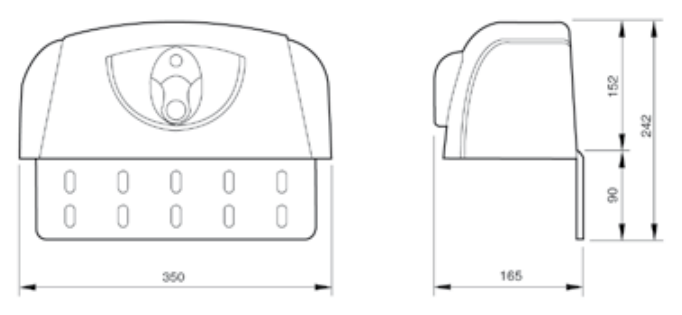

HYPPO — motora un montāžas plāksnes izmēri
