Bīdāmo vārtu stiprinājums
Bīdāmo vārtu stiprinājums pie pamata ir:
- nepieciešams, lai bīdāmie vārti darbotos un kustētos pareizi
- tas nodrošina ne tikai vārtu vērtnes kustību taisnā virzienā, bet arī tās izlīdzināšanu vertikālā virzienā
- tas pārnes spēkus no vārtu konsoles uz betona pamatu, tāpēc tam jābūt atbilstoši dimensionētam

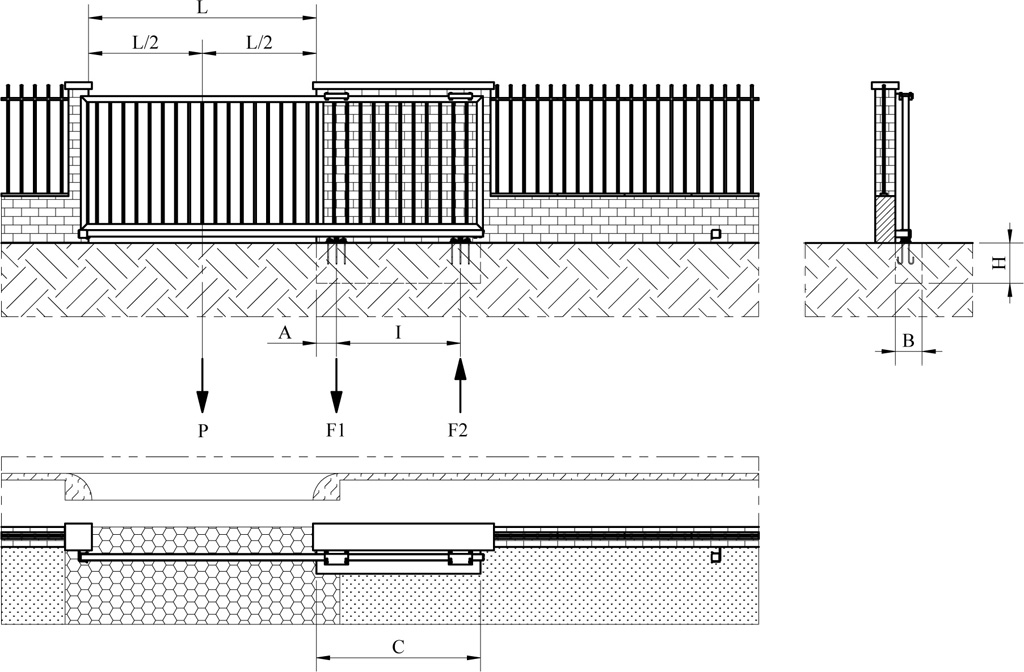

Rasējuma apzīmējumi:
A – attālums starp centra punktu ratiņiem 1 un caurbrauktuves sākumu L (metros)
B – betona pamata platums (metros)
C – betona pamata garums (metros)
H – betona pamata dziļums (metros)
I – attālums starp ratiņu centriem (metros)
L – vārtu caurbrauktuves platums (metros)
L/2 – caurbrauktuves platuma L puse (metros)
P – vārtu svars, kas darbojas caurbrauktuves platuma viduspunktā
F1 – spiediena spēks, kas darbojas uz 1. ratiņiem (kg)
F2 – stiepes spēks, kas darbojas uz 2. ratiņiem (kg)
Y – betona tilpummasa (blīvums) (2400kg/m3)
W – betona pamata svars (kg)
Ratiņu maksimālās slodzes aprēķins F1 un F2
Formula
Piemērs
Attāluma I starp ratiņu centriem aprēķins
Formula
Piemērs
Betona pamata svara W un garuma C aprēķins
Formula
Piemērs
