Produkta apraksts NICE Moonclever MC424L – vadības bloks Wingo sērijas veramo vārtu 24 V piedziņām
Vadības bloka nomaiņa
Vadības bloku NICE MC424L vairs neražo, tāpēc, veicot pasūtījumu, piegādāsim jaunāku versiju NICE MC424LR10.
NICE Moonclever MC424L ir vadības bloks automatizācijai vienas vērtnes, vai divu vērtņu vārtiem. Piedziņām kas ir ar to saderīgas, jābūt barošanas spriegumam 24Vdc.
Saderība tikai ar konkrēti uzskaitītajām veramo vārtu piedziņām:
Vadības bloks MC424L ietver MCA2 vadības bloku, kas atrodas standarta plastmasas kārbā Moonclever. Komplektā ir tipa savienotājs SM pieslēgšanai radio signāla uztvērēja (SMXI, OXI,...) no tālvadības pultīm (Flor, Era Flor, Era One, Era Inti,...).
Pateicoties tehnoloģijai 24V tā ir piemērota arī NICE Solemyo saules enerģijas sistēmai, kas nodrošina barošanu arī vietās, kur nav pieejams elektrotīkls. Tāpat iespējams vadības bloku barot no NICE PS124 rezerves akumulatora, kas vairākas stundas pēc strāvas padeves pārtraukuma ļauj vairākas reizes atvērt un aizvērt veramos vārtus. Gaidstāves režīmā vadības bloka un tam pievienotā radio signāla uztvērēja patēriņš ir tikai 2 W (ja barošanu nodrošina PS124 akumulatora, vai Solemyo saules enerģijas sistēma, patēriņš ir tikai 0,1 W).
Diagnostika ar diagnostikas LED indikatoru.
Pēc vērtnes garuma noteikšanas automātiski tiek iestatīti paātrinājuma un palēninājuma intervāli atvēršanas un aizvēršanas laikā; iespējams iestatīt arī spēku, ātrumu, gājēju vārtiņu atvēršanu u. c., skatiet piedziņas vadības bloka programmēšanu. Šķēršļu noteikšana visas vērtnes kustības laikā nodrošina drošu motoru darbību.
NICE Moonclever MC424L vadības bloks ir piemērots Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE Moonclever MC424L vadības bloku saderīgi piederumi
Iesakām vadības blokam iegādāties arī saderīgus papildu piederumus:
| Kas | Kāpēc | Veids |
|---|---|---|
| Signāllampiņa | Signāllampiņa mirgojot brīdina par vārtu kustību — noderīga izbrauktuvēs ar sliktu redzamību. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības attālumu. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoelementi | Aizverot vārtus, tie konstatē šķērsli un aptur kustību — vārti neuzbrauks automašīnai vai cilvēkam. | |
| Raidītājs |
Vārtu tālvadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - SMXI |
| Antena | Labākam tālvadības pults darbības rādiusam. | - iebūvēta signāllampā ML24T - tikai ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram izsniegt pulti vai katru reizi atvērt vārtus manuāli. | - MOTXR |
NICE Moonclever MC424L vadības bloka rokasgrāmata
NICE Moonclever MC424L vadības bloka rokasgrāmatu var lejupielādēt šeit:
NICE Moonclever MC424L vadības bloka rokasgrāmata
NICE Moonclever MC424L vadības bloka uzstādīšana
Vadības bloka uzstādīšana standarta montāžas kārbā Moonclever tiek veikta, piestiprinot ar četrām skrūvēm:
 |
 |
| 1. Izskrūvējiet vāka plastmasas skrūves | 2. Piestipriniet vadības bloka kārbu pie četrām dībeļiem |
|---|

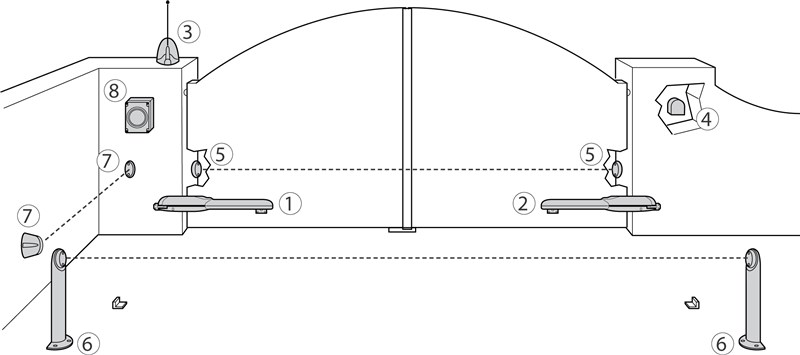

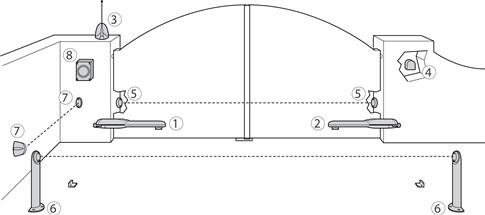

Tipisks (izvēles) piedziņas vadības bloka un piederumu pieslēguma shēma izskatās šādi:
Piederumu saraksts
|
|
Piezīme par fotoelementiem:
| 5. | FOTO | Fotoelementi nedarbojas vārtu atvēršanas laikā; ja to darbības lauks tiek pārtraukts, vārti aizveroties sāk kustību pretējā virzienā un atveras. |
|---|---|---|
| 6. | FOTO1 | Fotoelementi aptur vārtu kustību gan atvēršanas, gan aizvēršanas laikā. |
| 7. | FOTO2 | Fotoelementi nedarbojas vārtu aizvēršanas laikā; ja to darbības lauks tiek pārtraukts, vārti atveroties sāk kustību pretējā virzienā un aizveras. |
NICE Moonclever MC424L vadības bloka pieslēgšana
Pirms pieslēgumu pievienošanas, atvienošanas vai pārveidošanas neaizmirstiet piedziņas gan elektrotīkla, gan papildu ierīču barošanu atslēgt, izslēdzot automātslēdzi, izņemot barošanas drošinātāju, vai atvienojot rezerves akumulatoru. Pagaidiet, līdz nodziest visas LED diodes.
...pie elektrotīkla
Lai piedziņa darbotos pamatfunkcijās, pietiek pieslēgt piedziņas vadības blokam elektrobarošanas kabeli.

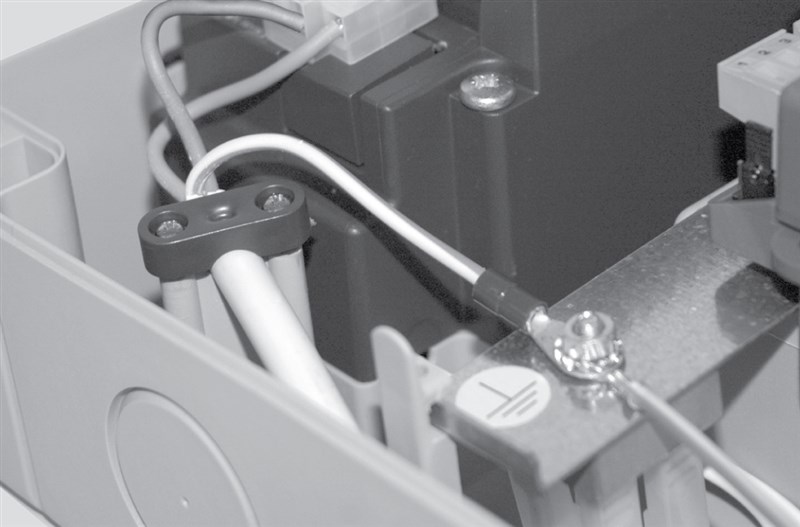

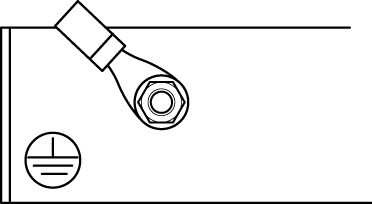

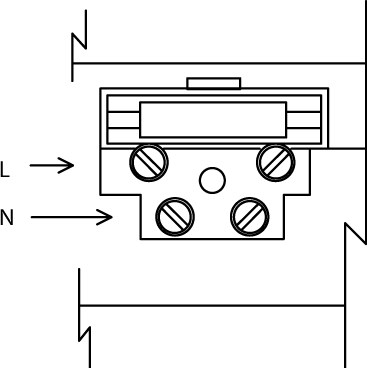

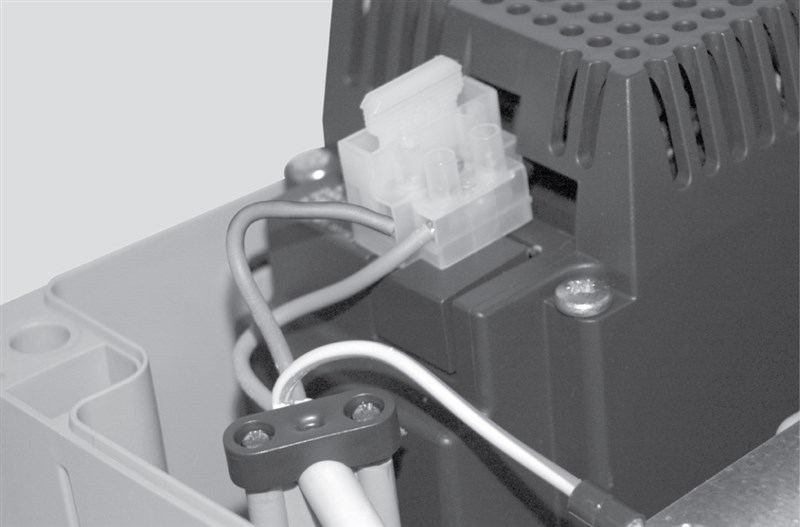

| Fāzes (L) un neitrālā vada (N) pieslēgšana. | Zemējuma (I) pieslēgšana. |
|---|---|
|
|
|
|
skats no augšas |
skats no augšas |
...papildu ierīču

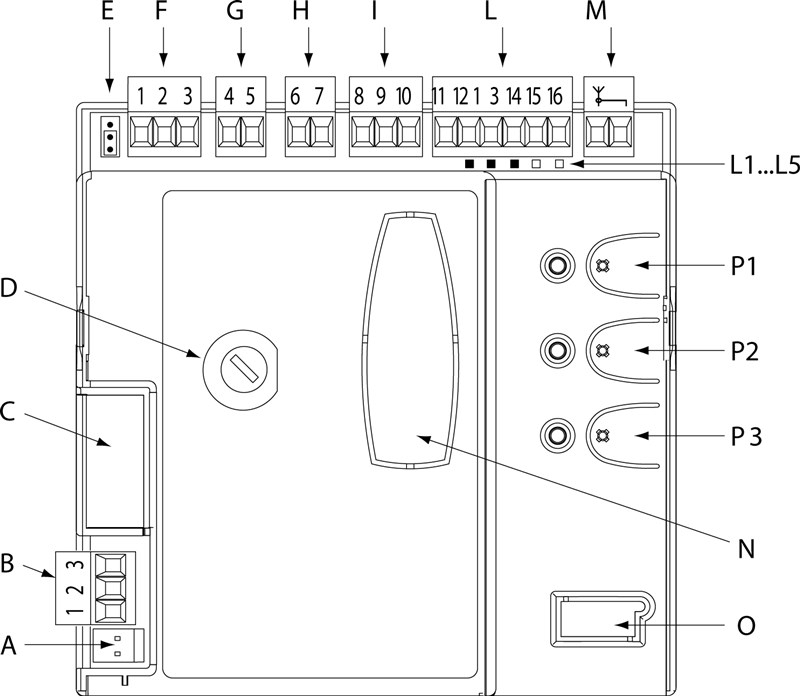

Pie vadības bloka var pievienot šādas papildu ierīces:
| A. | Savienotājs 24 V barošanai |
|---|---|
| B. | Pievienošana primārā motora M1 |
| C. | Savienotājs rezerves akumulatora NICE PS124 pievienošanai, vai saules enerģijas sistēmai NICE Solemyo. |
| D. | Vadības bloka drošinātājs, tips F 500mA |
| E. | Regulējams džemperis, lai noteiktu primāro (pirmo atveramo) vērtni |
| F. | Pievienošana sekundārā motora M2 (ja tas nav pievienots, vadības bloks automātiski atpazīst vārtus kā vienas vērtnes) |
| G. | Izeja uz bākuguni |
| H. | Izeja vārtu indikatora, vai elektriskās slēdzenes (atkarībā no iestatījuma programmēšanas laikā) |
| I. | 24 V līdzstrāvas barošana piederumiem, Gaidstāves režīms un FOTOTESTS |
| L. | Pievienoto ierīču, fotoelementu, pogu u. c. ieejas. |
| L1...L5. | Programmēšanas LED indikatori |
| M. | Antenas ieeja (piemēram, ABF, ABFKIT, vai iebūvēta ML24T bākugunī) |
| N. | Savienotājs NICE SM radio signāla uztvērēja pievienošanai (piemēram, SMXI, OXI) |
| O | Savienotājs diagnostikai un programmēšanai (profesionālai lietošanai) |
| P1,P2,P3 | Programmēšanas pogas un indikatori |
Standarta pieslēguma shēmas:
Vadības bloka spaiļu bloku vadu pieslēgšanu var veikt trīs galvenajos veidos:
| Ar gaidstāves režīmu | Bez gaidstāves režīma | |
|---|---|---|
| Bez FOTOTESTA | Ar FOTOTESTU | |
 |
 |
 |
| Vienu minūti pēc pēdējā manevra vadības bloks pārslēdzas enerģijas taupīšanas režīmā, izslēdzot visas ieejas un izejas. Aktivizēto gaidstāves režīmu norāda OK LED indikators (LED P1), kas mirgo lēnāk (reizi 4 sekundēs) nekā parasti (reizi sekundē). Gaidstāves režīms ir obligāts, pieslēdzot NICE Solemyo saules enerģijas sistēmu, kā arī pieslēdzot NICE PS124 rezerves akumulatoru. | Pieslēgums bez gaidstāves režīma un bez FOTOTESTA. Ierīcei ir standarta enerģijas patēriņš, un manevrs tiek sākts arī tad, ja kāds no drošības fotoelementiem nedarbojas. | FOTOTESTS pirms manevra sākšanas pārbauda, vai fotoelementi FOTO, FOTO1 un FOTO2 darbojas pareizi (t. i., katrs fotoelements tiek barots atsevišķi). Ja kāds fotoelements nedarbojas pareizi, manevrs netiek sākts. Ja kāds no fotoelementiem netiek izmantots, spaile jāsavieno ar ieeju Nr. 8 (kopējā ieeja). |
Pieslēgums ar gaidstāves režīmu ir standarta risinājums; to neizmanto tikai tad, ja pieslēgums tiek veidots ar FOTOTESTU. Var izmantot vai nu gaidstāves režīmu, vai FOTOTESTU, vai arī neizmantot nevienu no tiem.
Vadu pievienošana atsevišķām spailēm
NICE MCA2 vadības bloks centrāles NICE Moonclever MC424L nodrošina šādas ieejas un izejas papildu ierīču pieslēgšanai:
| Ieeja | Mērķis | Apraksts | Kabeļa tips |
|---|---|---|---|
| L-N-I | Barošana | Elektrotīkla galvenais pievads. | 3×1,5mm2 |
| 1-3 | Motors M1 | Barošana primārā motora M1. | 3×1,5mm2 |
| 1-3 | Motors M2 | Barošana sekundārā motora M2 (ja tas nav pievienots, vadības bloks automātiski noteiks, ka vārti ir vienviru). | 3×1,5mm2 |
| 4-5 | Bākuguns | Izeja vienai brīdinājuma bākugunij NICE LUCY24 (vai NICE ML24T) ar vienu 24V 25W spuldzi. | 2×1mm2 |
| 6-7 | Vārtu indikators S.C.A., vai elektriskā slēdzene |
Pievienojums pie atvērtu vārtu indikatoram S.C.A. 24 Vdc, maksimāli 5W vai elektrisko slēdzeni 12Vac, maksimāli 25VA. |
S.C.A.: 2×0,5mm2 Elektriskā slēdzene: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Divi savstarpēji izslēdzoši lietojumi: Ja netiek izmantots ne gaidstāves režīms, ne FOTOTESTs, šo ieeju neizmanto; tās vietā izmanto ieeju Nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (mīnuss -) |
0 Vdc barošana (mīnuss) piederumiem | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Izmanto piederumu barošanai (24 Vdc, maksimāli 200mA), ja netiek izmantots gaidstāves režīms. Ja tiek izmantots gaidstāves režīms, šo ieeju neizmanto; tās vietā izmanto ieeju Nr. 8. Maksimāli 100mA +24 Vdc barošana RX fotoelementiem (uztvērējam), ja tiek izmantots FOTOTESTs; ja FOTOTESTs netiek izmantots, no šīs izejas tiek baroti visi fotoelementi. |
1×0,5mm2 |
| 11 | Kopējā ieeja | Kopējā piederumu ieeja (+24 Vdc); izmanto, ja netiek izmantots gaidstāves režīms. | 1×0,5mm2 |
| 12 | STOP |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pievienot šādas ierīces:
|
1×0,5mm2 |
| 13 | FOTO | Ieeja drošības ierīcēm, piemēram, fotoelementi, spiediena līstes. Pārtraukums manevra laikā izraisa kustības maiņu vai vārtu vērtnes apstāšanos. Šeit pievieno normāli aizvērtas ierīces. | 1×0,5mm2 |
| 14 | FOTO1 | Ieeja drošības ierīcēm, piemēram, fotoelementi, spiediena līstes. Pārtraukums manevra laikā izraisa kustības maiņu vai vārtu vērtnes apstāšanos. Šeit pievieno normāli aizvērtas ierīces. | 1×0,5mm2 |
| 15 | Pakāpeniska vadība | Ieeja ierīcēm, kas vada vārtu kustību pa soļiem (skatiet Vārtu kustības pakāpeniskā vadība). Var pievienot normāli atvērtas ierīces (NO). | 1×0,5mm2 |
| 16 | AUX | Papildu ieeja. | 1×0,5mm2 |
| 17-18 | Antena | radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE ML24T, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. | Ekranēts koaksiālais kabelis: RG58 |
Atslēgas slēdža pieslēgšana
Vadības bloks NICE Moonclever MC424L ir saderīgs ar visiem atslēgas slēdžiem mūsu piedāvājumā. Pieslēgumu var izveidot vismaz divos standarta veidos:
| STOP un pakāpeniska vadība | Pakāpeniska vadība un palīgieeja |
|---|---|
 |
 |
| Pagriežot atslēgu pa kreisi, nekavējoties tiek apturēta vārtu kustība. Pagriežot pa labi, tiek vadīta vārtu kustība. Piezīme: ja vēlaties aktivizēt gaidstāves režīmu, pievienojiet ALT spailei Nr. 8 nevis spailei Nr. 11. |
Pagriežot pa kreisi, tiek izpildīta komanda, kas ieprogrammēta palīgieejai palīgieejai (daļēji atvērt vienu vārtu vērtni, daļēji atvērt abas vārtu vērtnes, atvērt, aizvērt, izpilde FOTO2). Pagriežot pa labi, tiek vadīta vārtu kustība. |
STOP ieejas pieslēgšana
Vadības bloku NICE Moonclever MC424L var ieprogrammēt divos veidos, kā atpazīt STOP ieeju:
- Normāli aizvērti kontakti (NC) — ierīces, kas nostrādājot atver kontaktu un tādējādi dod vadības blokam komandu apturēt vārtus
- Ierīces ar nemainīgu 8,2 kΩ pretestību (piemēram, drošības kontaktlīstes) — vadības bloks uzrauga pretestību un aptur vārtu kustību, ja tās vērtība novirzās no standarta vērtības. Šādi var kombinēt normāli aizvērtus kontaktus (NC), normāli atvērtus kontaktus (NO) un ierīces ar nemainīgu 8,2 kΩ pretestību (piemēram, drošības kontaktlīstes) saskaņā ar šo tabulu:
|
|
Pirmās ierīces tips | |||
| NO | NC | 8,2 kΩ | ||
|---|---|---|---|---|
| Tips otrās ierīces |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2 kΩ | |
|
 |
|
S.C.A. izejas pieslēgšana — atvērtu vārtu indikators vai elektromehāniskā slēdzene
Šai ieejai var ieprogrammēt divus darbības režīmus:
| 1. Atvērtu vārtu indikators | 2. Elektromehāniskā slēdzene |
|---|---|
 |
 |
| Spuldze, kas pievienota S.C.A. ieejai, vārtu atvēršanas laikā mirgo lēni, bet aizvēršanas laikā — ātri. Kad vārti ir atvērti, spuldze deg; kad vārti ir aizvērti, tā nedeg. Darbību var iestatīt. | Turklāt katrā atvēršanas reizē trīs sekundes uz elektromehānisko slēdzeni tiek nosūtīts atbloķēšanas signāls. |
Vadības bloka drošinātāji
Tiek gatavots.
Piedziņas fotoelementi
Tiek gatavots.
Piedziņu radio signāla uztvērējs
 |
NICE Moonclever MC424L vadības bloks tiek piegādāts ar NICE MCA2 vadības bloku, kurā ir SM savienotājs ārējā radio uztvērēja pieslēgšanai (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu komandas, ko pārraida no tālvadības pultīm, tāpēc tas ir nepieciešams priekšnoteikums, lai vārtus varētu vadīt attālināti ar tālvadības pulti. |
Vadības bloka iedarbināšana
Pēc vadības bloka pieslēgšanas elektrotīklam, visām LED gaismas diodēm uz dažām sekundēm vajadzētu ātri mirgot, un pēc tam jābūt sasniegtam šādam stāvoklim:
- Spriegums aptuveni 30 Vdc (izmantojot rezerves akumulatoru 24 Vdc) pie 9–10. ieejām.
- P1 LED mirgo ar vienas sekundes intervālu. Ja ieejās ir notikušas izmaiņas, diode divreiz pēc kārtas ātri nomirgos.
- Parasti aizvērto kontaktu (NC) LED diodes degs, bet parasti atvērto kontaktu diodes būs izslēgtas; skatiet attēlu:
Diodes degs atbilstoši šādam principam:
Ieeja Ieejas tips LED stāvoklis STOP STOP NC L1 deg Pastāvīgā pretestība 8,2k? L1 deg FOTO NC L2 deg FOTO1 NC L3 deg Soļveida vadība NO L4 nedegdeg AUX NO – Daļēja atvēršana I. L5 nedegdeg NO – Daļēja atvēršana II. L5 nedegdeg NO – Atvērt L5 nedegdeg NO – Aizvērt L5 nedegdeg NC – Aktīvs FOTO2 L5 deg - Katrai LED diodei vajadzētu ieslēgties un izslēgties atbilstoši tai pieslēgto ierīču stāvokļa izmaiņām
- Pēc P2 pogas nospiešanas abiem motoriem vajadzētu uz īsu brīdi atvērt vārtus, vispirms iekustinot primāro vērtni. Pārtrauciet manevru, vēlreiz nospiežot P2 pogu. Ja vērtnes nesāk atvērties, bet paliek nekustīgas vai sāk aizvērties, motoru polaritāte ir jāsamaina vietām. Ja vispirms sāk kustēties sekundārā vērtne, iestatiet džemperi, kā parādīts attēlā:
Primārā vērtne — motors M2 Primārā vērtne — motors M1
Vārtu vērtnes kustības noteikšana
Lai vārtu kustība darbotos pareizi (jo īpaši, aprēķinot paātrinājuma un palēninājuma posmu garumu un daļēju atvēršanu), vadības blokam pašam jānosaka vārtu vērtņu atvēršanās loka garums. Šīs darbības laikā piedziņas pārvietos vārtus no vienas gala atdures līdz otrai un noteiks vārtu atvēršanas intervāla ilgumu.
Piezīme: Ja vārtu vērtnes kustības noteikšanas posmu jau esat veicis, pirms atkārtotas noteikšanas ir nepieciešams dzēst vadības bloka atmiņu.
Pirms vārtu vērtnes kustības noteikšanas pārbaudiet, vai ierīces, kas pieslēgtas ieejām STOP, FOTO un FOTO1 darbojas pareizi un ir pieslēgtas pareizi. Ja noteikšanas laikā kāda no tām aktivizējas, process jāatkārto. Ideālā gadījumā vārtu vērtnēm jābūt atvērtām aptuveni līdz pusei; to var panākt, atbloķējot piedziņas, manuāli pārvietojot vārtus līdz pusei atvērtā stāvoklī un pēc tam atkal nobloķējot piedziņas. Pēc motora nobloķēšanas vienmēr nedaudz pabīdiet vērtni ar roku, lai motors nofiksētos. Tomēr principā nav svarīgi, kādā stāvoklī vērtnes atrodas pirms noteikšanas.
Vērtnes kustības noteikšana notiek automātiski, un process ir šāds:
- Nospiediet P2 pogu
- Abas vērtnes nedaudz atveras
- Sekundārā (apakšējā) vērtne aizveras
- Primārā (augšējā) vērtne aizveras
- Primārā (augšējā) vērtne atveras
- Pēc ieprogrammētā sekundārā motora aizkaves laika beigām sekundārā (apakšējā) vērtne sāk atvērties. Ja aizkave nav piemērota, nospiediet P2 pogu un iestatiet vajadzīgo aizkaves laiku
- Vadības bloks nosaka, cik ilgi vārtiem jākustas, lai tie pilnībā atvērtos (t. i., līdz mehāniskajām gala atdurēm)
- Abas vērtnes pilnībā aizveras. Vērtnes sāk aizvērties dažādos laikos, lai aizvēršanās laikā tās nesaskartos.
- Vadības bloks saglabā izmērītās vērtības, un process ir PABEIGTS.
Visiem iepriekš minētajiem posmiem jānotiek vienam pēc otra bez jūsu iejaukšanās. Ja kāds posms nenorit pareizi, apturiet to, nospiežot P1 pogu, un, ja nepieciešams, pielāgojiet iestatījumus un atkārtojiet procesu.
Piedziņas vadības bloka programmēšana
Vadības bloks MC424L ļauj ieprogrammēt vairākas funkcijas, tostarp ieslēgt vai izslēgt funkciju, programmējot I līmeni,vai iestatīt noklusējuma parametru, programmējot II līmeni..
Programmēšana sākumā var šķist nedaudz sarežģīta un nesaprotama, taču, izprotot divus pamatprincipus, ar nelielu iztēli ātri orientēsieties izvēlnē.
Pamatā jāsaprot, ka programmēšana notiek, izmantojot trīs pogas (P1, P2 un P3) un tām atbilstošās LED diodes (P1, P2 un P3 LED diodes), kā arī indikatora LED diodes L1, L2, L3, L4 un L5.
Atsevišķo pogu funkcijas un diožu signāli ir atkarīgi no programmēšanas līmeņa, kurā atrodaties.
MCA2 vadības bloks ir aprīkots ar trim pogām piedziņas vadībai un programmēšanai:
 |
Poga |
|---|---|
| P1 | |
| P2 | |
| P3 |
Vadības bloks ļauj ieprogrammēt 1 tiešo funkciju un 10 ieslēdzamu/izslēdzamu funkciju un 5 regulējamas funkcijas (no tām AUX palīgieejā ir pieejamas vēl 5 ieslēdzamas/izslēdzamas funkcijas):
Tiešā funkcija
Tiešā funkcija ir viena — vārtu kustības ātrums, ko parastajā darbības režīmā (t. i., ne programmēšanas režīmā) pārslēdz, nospiežot pogu P3:
| Funkcija | Ieslēgta (P3 indikators deg) | Izslēgta (P3 indikators nedeg) |
|---|---|---|
| Kustības ātrums | liels ātrums (iestatīts pēc noklusējuma) | mazs ātrums |
Ieslēdzamās funkcijas
Ir 10 ieslēdzamas funkcijas, un tās iestata I līmeņa programmēšanas režīmā. (noklusējuma vērtības ir izceltas treknrakstā):
| Funkcija | Ieslēgta (indikators deg) | Izslēgta (indikators nedeg) |
|---|---|---|
| Automātiska aizvēršana | Pēc iestatītā pauzes laika vārtu aizvēršanās sākas automātiski. | Vārti kustas tikai pēc komandas saņemšanas ar tālvadības pulti, ar atslēgas slēdzi, pogu u. tml. |
| Kondomīnijs | Šī funkcija ir noderīga, ja piedziņu vada vairāki lietotāji, kuru komandas var konfliktēt, piemēram, viens sāk vārtus atvērt, bet otrs arī vēlas tos atvērt; tā kā vārti jau veras, tie sāk aizvērties u. tml. Tādējādi pēc pirmās atvēršanas komandas visas pārējās komandas tiek ignorētas, līdz vārti ir atvērti. | Vārtus vada pakāpeniskā režīmā: Atvērt > Apturēt > Aizvērt > Apturēt > Atvērt |
| Iepriekšēja mirgošana | Signāllampiņa mirgo 3 sekundes, un tikai pēc tam sākas vārtu kustība. | Vārti sāk kustēties uzreiz, vienlaikus sāk mirgot arī signāllampiņa. |
| Aizvēršana pēc fotoelementu nostrādes | Šī funkcija ir noderīga tikai tad, ja ir iestatīta automātiskā aizvēršana. Pēc tam, kad transportlīdzeklis šķērso fotoelementus (t. i., fotoelementu stars tiek pārtraukts un pēc tam atjaunots), vārti sāk aizvērties jau pēc 4 sekundēm, piemēram, pēc transportlīdzekļa izbraukšanas. | Vārti sāk aizvērties tikai pēc iestatītā pauzes laika automātiskajai aizvēršanai.. |
| Sekundārā spārna aizkave | Iestata, vai sekundārais spārns sāk kustēties ar aizkavi. Šī funkcija ir noderīga, ja kustības laikā viens spārns varētu berzties gar otru. Tāpat, ja tiek izmantota elektromehāniskā slēdzene. Aizkavi var iestatīt procentos II līmeņa programmēšanas režīmā. | Abi spārni sāk kustēties vienlaikus. |
| Gaidstāves režīms/fototests |
Aktivizē izvadi pie spailes Nr. 8: Ieslēgts gaidstāves režīms, vai ieslēgts fototests. Vienlaikus var būt aktīva tikai viena funkcija; to, kura tiks izmantota, nosaka, izvēloties atbilstošu pieslēguma shēmu. |
Deaktivizē izvadi pie spailes Nr. 8: izslēgts gaidstāves režīms un izslēgts fototests. |
| Atvērtu vārtu indikators/elektromehāniskā slēdzene | Izvade pie spailēm 6–7 darbojas elektromehāniskajai elektromehāniskā slēdzene, proti, vārtu atvēršanas pirmajās trīs sekundēs slēdzene tiek atbloķēta. | Izvade pie spailēm 6–7 darbojas kā atvērtu vārtu indikators. Mirgošanas veidu var iestatīt; skatiet I līmeņa programmēšanas sadaļu. Atvērtu vārtu indikatora mirgošanas intensitātes regulēšana |
| STOP pretestības ieeja | Savienojums starp kopējo ieeju un STOP ieeju tiks iestatīts uz nemainīgu pretestību 8,2k? (±25%), piemēram, drošības spiediena līstēm. Skatiet arī STOP ieeja. | Pie STOP ieejas var pieslēgt normāli slēgtas (NC) ierīces, kas, pārtrūkstot ķēdei, nekavējoties aptur vārtu kustību. |
| Smagi vārti | Piedziņas darbosies tā, it kā vārti būtu smagi, proti, vadības bloks atbilstoši pielāgos kustības paātrinājumu un palēnināšanu. | Vadības bloks darbosies ar vārtiem tā, it kā tie būtu viegli. |
| Atvērtu vārtu indikatora mirgošanas intensitātes regulēšana | Spuldze, kas pievienota S.C.A. ieejai vārtu atvēršanas laikā mirgo nevienmērīgi — jo tuvāk vārti ir pilnībā atvērti, jo ātrāk tā mirgo; jo tuvāk tie ir aizvērti, jo lēnāk tā mirgo. | Spuldze, kas pievienota ieeja S.C.A. vārtu atvēršanas laikā mirgo lēni, bet aizvēršanas laikā — ātri. Kad vārti ir atvērti, spuldze deg; kad vārti ir aizvērti, spuldze nedeg. |
Regulējamās funkcijas
Ir 5 regulējamās funkcijas (iepriekš iestatītās vērtības ir izceltas treknrakstā):
| L1 deg | L2 deg | L3 deg | L4 deg | L5 deg | neviena nedeg |
|---|---|---|---|---|---|
| Pauzes ilgums – Iestata, cik ilgi pēc atvēršanas vārtiem jāaizveras. Ir jēga tikai tad, ja ir aktivizēta automātiskā aizvēršana. | |||||
| 5 sekundes | 10 sekundes | 20 sekundes | 40 sekundes | 80 sekundes | – |
| Papildu ieeja AUX – Ieslēdz vai izslēdz vēl 5 funkcijas. | |||||
| Daļēja atvēršana I – atver tikai primāro vērtni pilnībā | Daļēja atvēršana II – atver abas vērtnes līdz pusei | Tikai atvēršana – pārslēdz komandas secībā Atvērt > Apturēt > Atvērt | Tikai aizvēršana – pārslēdz komandas secībā Aizvērt > Apturēt > Aizvērt | FOTO2 fotobiržas – aktivizē fotobiržu funkciju FOTO2 | AUX ieeja (spaile Nr. 16) netiek izmantota |
| Motora atslēgšana pēc aizvēršanas – Pēc aizvēršanas gala atdures sasniegšanas motors vēl nedaudz spiež, lai vārti pilnībā aizvērtos. Šī funkcija iestata pretējā virziena darbības ilgumu, lai motors nespiež vērtnes arī tad, kad vārti ir aizvērti. | |||||
| nav atslēgšanas | 0,3 sekundes | 0,7 sekundes | 1,3 sekundes | 2 sekundes | – |
| Motora jauda – Motori ir aprīkoti ar jutības iestatījumu, kas reaģē uz berzi, vēju un elektrotīkla svārstībām. Tāpēc paaugstinātu vērtību gadījumā tie var konstatēt šķērsli, pat ja tāda nav. Iestatot lielāku jaudu, šo risku novērsīsiet. | |||||
| Zema jauda | Zemāka jauda | Vidēja jauda | Lielāka jauda | Augsta jauda | Visaugstākā |
| Otrās vērtnes aizkave – Iestata procentuālo sekundārās vērtnes aizkavi. Procentus aprēķina no standarta attāluma, ko veic vērtne. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
I līmeņa programmēšana.
Priekšnoteikums ir, ka vadības bloks atrodas normālā režīmā; to var pārbaudīt, pārliecinoties, ka LED indikators P1 lēni mirgo un LED indikators P3 nedeg.
Uz I līmeņa programmēšanu pēc tam pāriesiet, nospiežot un turot pogas P1+P2 3 sekundes, līdz iemirgojas visi LED indikatori. LED indikators P1 pārstās mirgot un sāks degt. Lieliski, jūs atrodaties I līmeņa programmēšanas režīmā. uz “I ekrānu". Uz “II ekrānu” pāriesiet, nospiežot pogu P3 un tāpat atpakaļ uz “I ekrānu". To, kurā “ekrānāatrodaties, var noteikt pēc LED indikatora stāvokļa P3, skatiet tabulu.
| I ekrāns | ||||
|---|---|---|---|---|
| LED P1 deg, LED P3 nedeg | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automātiskā aizvēršana | Kopienas režīms | Iepriekšēja mirgošana | Aizvērt pēc fotobiržu pārtraukuma | Sekundārās vērtnes aizkave |
| II ekrāns | ||||
| LED P1 deg, arī LED P3 deg | ||||
| L1 | L2 | L3 | L4 | L5 |
| Gaidstāves režīms/fototests | Atvērtu vārtu indikators/elektriskā slēdzene | Pretestības STOP ieeja | Smagi vārti | Atvērtu vārtu indikatora mirgošanas pakāpeniskums |
Nospiežot pogu P1 pārvietojaties pa LED indikatoriem virzienā pa labi. Kad nonāksiet līdz piektajam indikatoram L5, sāksiet no jauna ar pirmo indikatoru L1, proti it kā pārslēdzat izvēli. Pašlaik iedegtā diode mirgos. Ja mirgošana ir īsa, funkcija nav aktīva, ja mirgošana ir ilgāka funkcija ir aktīva. Pārslēgšanās starp īsu un ilgāku mirgošanu notiek, vienreiz nospiežot P2 pogu.
Kad visas vērtības ir iestatītas atbilstoši vēlamajai mirgošanai (un līdz ar to funkcijas aktivizēšanai vai deaktivizēšanai), nospiežot un turot P1+P2 pogas uz 3 sekundes, saglabāsiet iestatījumus un atgriezīsieties normālajā režīmā.
Ja esat apmierināti ar visiem iestatījumiem un neko nevēlaties mainīt vai atgriežaties no II līmeņa programmēšanas, vai vienkārši vēlaties iziet no programmēšanas nesaglabājot iestatījumus, vienkārši nospiediet un turiet P1 pogu uz 3 sekundes.
Tālāk varat pāriet uz II līmeņa programmēšanu. nospiežot un turot P2 pogu uz 3 sekundes. Taču vispirms jāizvēlas funkcija, kurai vēlaties mainīt parametru.
II līmeņa programmēšana.
Priekšnoteikums: vadības bloks atrodas I līmeņa programmēšanas režīmā. ekrānā "I", ko var pārbaudīt pēc tam, vai LED diode P1 deg un LED diode P3 nedeg.
Izvēlieties funkciju, kuru vēlaties mainīt:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pauzes ilgums | Papildu AUX ieeja | Motora atvienošana pēc aizvēršanas | Motora jauda | Otrā spārna aizkave |
Pārejiet pie vajadzīgās diodes, atkārtoti vienreiz nospiežot P1 pogu, tāpat kā I līmeņa programmēšanā. II līmeņa programmēšanas režīmā pēc tam ieiesiet, nospiežot un turot P2 pogu uz 3 sekundes. LED diode P1 pārstās degt un sāks ātri mirgot. Urā, esat II līmeņa programmēšanas režīmā!.
Atkārtoti vienreiz nospiežot P2 pogu, izvēlieties iestatāmo parametra vērtību un pēc tam vienreiz nospiediet P1 pogu, lai atgrieztos I līmeņa programmēšanas režīmā..
Lai saglabātu iestatījumus, vēl nospiediet un turiet P1+P2 pogas uz 3 sekundes (I līmeņa programmēšanas režīmā).).
Lai izietu nesaglabājot iestatījumus, nospiediet un turiet 3 sekundes tikai P1 pogu..
Nemaz nav tik sarežģīti, vai ne? Svarīgi saprast: lai gan vienmēr redzat 5 diodes un 3 pogas, pēc diožu P1 un P2 indikācijas var noteikt, kurā režīmā pašlaik atrodaties. Var noderēt iespējamo stāvokļu tabula:
| LED P1 | ||||
|---|---|---|---|---|
| Deg | Mirgo | Ātri mirgo | ||
| LED P3 |
Nedeg | I līmeņa programmēšana. "I ekrāns" |
Normālais režīms |
II līmeņa programmēšana. |
| Deg |
I līmeņa programmēšana. |
- | - | |
Lai būtu vieglāk izprast, pievienota visa programmēšanas shēma (Noklikšķiniet, lai atvērtu pilna izmēra attēlu):
Ja nezināt, kā rīkoties, droši sazinieties ar mūsu tehnisko atbalstu par NICE piedziņām.
Papildu ārējo ierīču pievienošana piedziņai
|
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārējā barošana (piemēram, indikatora apgaismojums, atslēgas slēdzis, karšu lasītāji, u. c.), pievienojiet ierīci atbilstoši blakus sniegtajai informācijai. Piegādātais spriegums ir 30 Vdc -30% līdz +50% (izmantojot rezerves akumulatoru 24Vdc) ar maksimālo strāvu 200mA. |
||||||||||||
Vadības bloka īpašās funkcijas
Atmiņas dzēšana
- Atvienojiet vadības bloku no elektrotīkla (vai izņemiet barošanas drošinātāju F1) un pagaidiet, līdz nodziest visas LED diodes.
- Uz vadības bloka nospiediet pogas P1 un P2 un turiet tās nospiestas (vadības blokam joprojām jābūt atvienotam no barošanas)
- Turot nospiestas pogas P1 un P2, pievienojiet vadības bloku elektrotīklam (vai ievietojiet barošanas drošinātāju)
- Tieši pēc 3 sekundēm atlaidiet pogas (jeb trešās sekundes laikā)
- Ja dzēšanas process noritējis veiksmīgi, visas LED diodes nodzisīs uz vienu sekundi. Ja tas nenotiek un LED diodes turpina mirgot, ir jāatkārto dzēšanas process no sākuma.
Lai pārbaudītu, vai atmiņa ir pareizi izdzēsta, atvienojiet vadības bloku no elektrotīkla (vai izņemiet barošanas drošinātāju F1) un pagaidiet, līdz nodziest visas LED diodes. Pēc atkārtotas pieslēgšanas elektrotīklam ja atmiņa ir pilnībā izdzēsta, visām LED diodēm vajadzētu mirgot aptuveni sešas sekundes. Ja LED diodes mirgoja tikai trīs sekundes, dzēšana, visticamāk, nav izdevusies un tā jāatkārto.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai radusies cita problēma, droši sazinieties ar mūsu tehniskā atbalsta dienestu NICE piedziņām.
Atkarībā no problēmas veida
Montāžas laikā (vai piedziņas atteices gadījumā) var rasties kāda no tālāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Nedeg neviena LED diode |
Pārbaudiet, vai vadības blokam tiek pievadīta barošana. To var pārbaudīt, izmērot spriegumu pie spailēm 9-10 spaiļu blokā; tam jābūt aptuveni 30Vdc vai 24Vdc, ja barošana tiek nodrošināta no akumulatora. Pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
LED diode P1 regulāri mirgo, bet LED diožu L1 līdz L5 stāvoklis neatbilst pievienotajām ierīcēm |
Uz brīdi atvienojiet vadības bloku no elektrotīkla (vai izņemiet barošanas drošinātāju F1) un pagaidiet, līdz nodziest visas LED diodes; iespējams, vadības bloks ir iestrēdzis programmēšanas režīmā. Pēc tam pārbaudiet visu ierīču pieslēgumus pie ieejām 11 līdz 16. Varat tās visas atvienot un pēc tam pa vienai atkal pievienot, izmantojot izslēgšanas metodi. |
|
LED diode P1 nomirgo ik pēc 4 sekundēm |
Vadības bloks ir gaidstāves režīmā |
|
Vārsta kustības novērtēšanas fāze nesākas |
Vārsta kustības novērtēšanas fāze tiek sākta tikai tad, ja tā vēl nav izpildīta vai ja ir izdzēsta atmiņa. Ja vārtu kustība ir novērtēta nepareizi, vispirms būs jāizdzēš atmiņa. |
|
Vārsta kustības novērtēšanas fāze nekad iepriekš nav izpildīta, tomēr nesākas vai darbojas neparasti |
Vispirms pārbaudiet, vai visas pievienotās ierīces, tostarp drošības ierīces, darbojas pareizi. Pārliecinieties, ka vārsta kustības novērtēšanas laikā neviena ierīce neaktivizējas. Pirms novērtēšanas kontaktu LED diodēm jādeg pareizi un LED diodei P1 jāmirgo reizi sekundē. |
|
Vārsta kustības novērtēšanas fāze ir veiksmīgi pabeigta, taču manevrs nesākas |
Pārbaudiet, vai drošības ierīču LED diodes FOTO, FOTO1 un iespējams, FOTO2 (ja pieslēgtas), kā arī ierīču LED diodes soļu vadības un papildu ieejas AUX ir ieslēgtas, kad tiek dota kustības komanda. Ja ir aktivizēta funkcija FOTOTEST, bet fotoelementi nedarbojas pareizi, diagnostikas LED diode nomirgo 4 reizes. |
|
Vārti kustas, bet kustības laikā apstājas un sāk kustēties pretējā virzienā |
I. Aktivizējas fotoelementi. Iespējami vairāki iemesli:
Pārbaudiet fotoelementu pieslēgumu un attiecīgās LED diodes. II. Otrs iespējamais iemesls — vārti ir pārāk smagi piedziņai vai arī to kustību kavē spēcīgas vēja brāzmas. Šādā gadījumā piedziņa konstatē palielinātu strāvas patēriņu un uztver situāciju kā šķērsli (vārtu kustību var apturēt arī ar roku). Diagnostikas LED diode nomirgo vienu reizi, ja šķērsli konstatējis motors M1, un divas reizes, ja šķērsli konstatējis motors M2. Ir divi risinājumi: 1. Smagu vārtu iestatījuma aktivizēšana: Pirmais līmenis (P1 LED deg): otrā daļa (P3 LED deg)
Aktivizēt LED L4 Smagi vārti
Otrais solis
Parametrā Ampērmetriskā jutība (motora spēks) iestatīt uz Visas LED ir nodzisušas: 6. līmenis (maks. ampērmetriskā jutība)
|
Diagnostika ar P2 LED
Tiek gatavots.
Rezerves akumulatora uzstādīšana NICE MC424L vadības blokam
NICE PS124 rezerves akumulators nav iekļauts standarta komplektācijā piedziņas, taču to iespējams pasūtīt atsevišķi. To izmanto elektroapgādes pārtraukuma gadījumā, kad vārtu piedziņu darbina akumulators. Akumulators tiek pastāvīgi uzlādēts no elektrotīkla.
| 1. Atveriet vadības bloka stiprinājuma fiksatoru 2. Paceliet vadības bloka turētāju |
3. Atveriet vadības bloku 4. Iebīdiet akumulatoru zem vadības bloka 5. Aizveriet vadības bloka stiprinājuma fiksatoru |
6. Izņemiet plastmasas savienotāja vāciņu |
|---|---|---|
 |
 |
 |
NICE Moonclever MC424L vadības bloka tehniskie parametri
| Modelis | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipa apraksts | Elektriskais vadības bloks veramo vārtu automātiskai darbībai. Komplektācijā iekļauts NICE MCA2 vadības bloka, bet bez radio uztvērēja. | ||||||||||||||||
| Barošana | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Jaudas patēriņš |
170W | ||||||||||||||||
| Rezerves barošanas avots | iespējams iegādāties un uzstādīt NICE PS124 rezerves akumulatoru | ||||||||||||||||
| Signāllampas izeja | vienai signāllampai 24Vdc ar spuldzi, maks. 25W (piemēram, NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Izejas indikators (S.C.A.) | - vienai 24Vdc spuldzei, maks. 5W (izejas spriegums +50% -30%); var vadīt nelielu releju - vai vienai 12Vac spuldzei, maks. 25W elektromagnētiskai slēdzenei |
||||||||||||||||
| FOTOTEST izeja | 24Vdc maks. 100mA | ||||||||||||||||
| Piederumu izeja | 24Vdc maks. 200mA | ||||||||||||||||
| STOP ieeja | parasti aizvērtiem kontaktiem un ierīcēm ar pastāvīgu pretestību 8,2K? | ||||||||||||||||
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. | ||||||||||||||||
| Antenas ieeja | 50? koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||||||||
| Darbības laiks | automātiska noteikšana | ||||||||||||||||
| Pauzes ilgums | programmējams uz 5, 10, 20, 40, 80 sekundēm | ||||||||||||||||
| Motora atslēgšana pēc aizvēršanas | programmējama uz 0; 0,3; 0,7; 1,3; 2 sekundēm | ||||||||||||||||
| Vārtu vērtnes aizkave atvēršanas laikā | programmējama uz 5, 10, 20, 30, 40% no darbības laika | ||||||||||||||||
| Vārtu vērtnes aizkave aizvēršanas laikā | automātiska noteikšana | ||||||||||||||||
| M1 motora izeja | Wingo piedziņām WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| M2 motora izeja | Wingo piedziņām WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksimālais kabeļu garums |
|
||||||||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||||||||
| Izmantošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||||||||
| Aizsardzības klase | IP54 | ||||||||||||||||
| Izmēri | 232×310×122 (p×g×a) | ||||||||||||||||
| Svars | 4,1kg |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
