Rokasgrāmata par pašnesošo bīdāmo vārtu izgatavošanu ar caurbraukšanas platumu no 7 līdz 10 m

Tehniskā instrukcija · izgatavošana saviem spēkiem · pašnesošie vārti

Praktiski norādījumi vārtiem ar brīvo caurbrauktuves platumu no 7,0 līdz 10,0 m: divi betona pamati, kabeļu instalācija, ratiņi, vadotnes, piedziņa, pieslēgšana un tehniskie rasējumi.

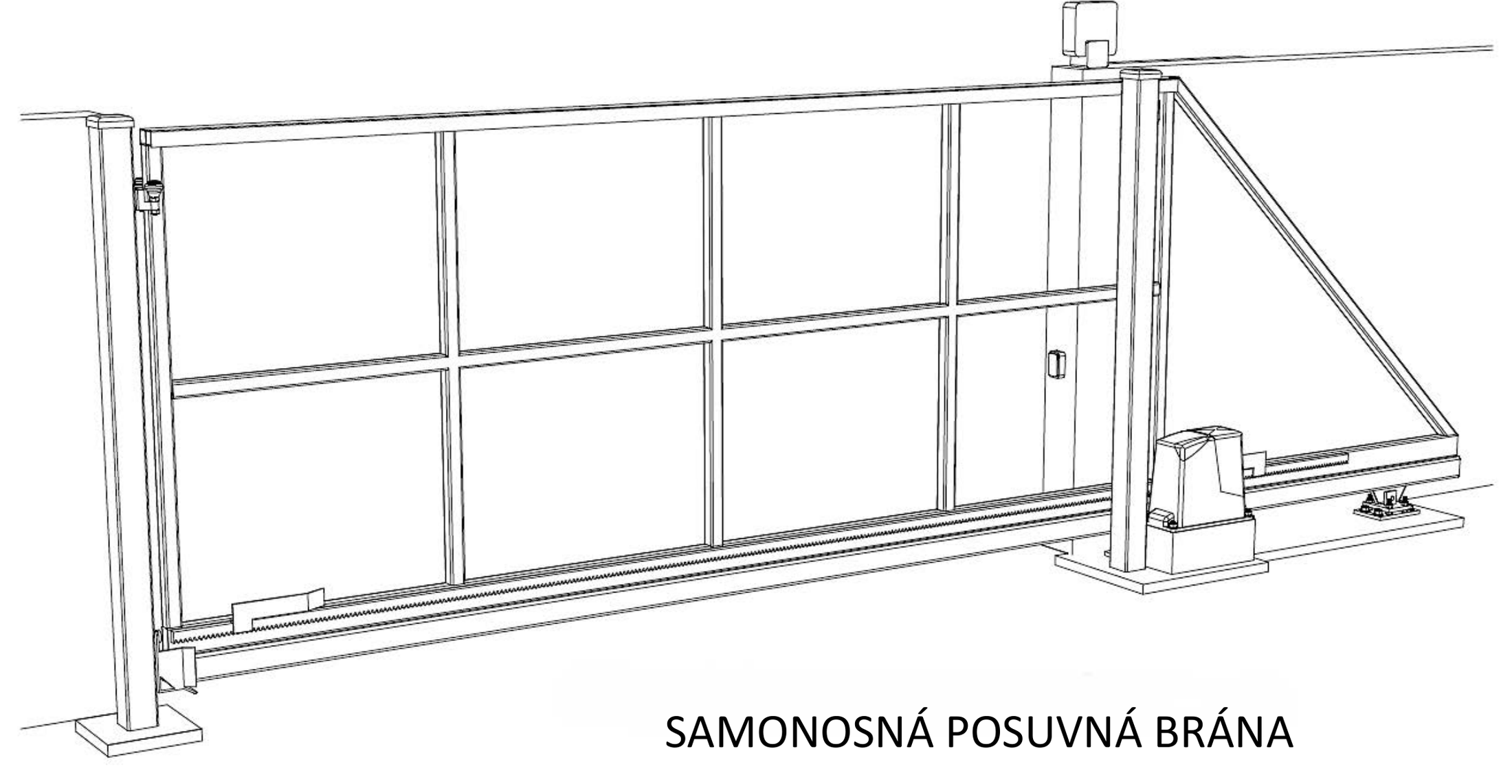

Pašnesošo bīdāmo vārtu pārskats ar caurbrauktuvi, nesošo C profilu, ratiņiem, pretsvaru un piedziņu
Pašnesošo bīdāmo vārtu galvenās daļas. Noklikšķiniet, lai atvērtu rasējumu pilnā izšķirtspējā.

Pašnesošie vārti caurbrauktuvei no 7,0 līdz 10,0 m

Plašākai caurbrauktuvei jāsaskaņo vārtu vērtnes garums un svars, pretsvars, nesošais C profils, ratiņu rullīšu skaits, aizpildījums, vadotnes, pamati un piedziņa. Tālāk sniegtie norādījumi sākas ar būvdarbu sagatavošanu un turpinās tādā secībā, kādā parasti sagatavo katru atsevišķo daļu.

Kas jāizmēra un jāizvēlas pirms izgatavošanas

Telpa

  • caurbrauktuves brīvais platums (ŠP),
  • vārstu atbīdīšanas puse un virziens,
  • brīvā vieta visai vērtnei, ieskaitot pretsvaru,
  • zemes līmeņa atšķirības visā vārtu kustības ceļā.

Konstrukcija

  • rāmja augstums un aizpildījuma veids,
  • pašsvars, aizpildījuma svars un vēja iedarbība,
  • C profils un ratiņi, kas paredzēti konkrētajai slodzei.

Pamati

  • vieta diviem atsevišķiem pamatiem,
  • attālums X atbilstoši vārtu platumam un ratiņu veidam,
  • montāžas plākšņu un aizsargcauruļu novietojums.

Vadība

  • manuāla vai motorizēta darbība,
  • piedziņas, fotoelementu un signāllampas novietojums,
  • elektrības pievads un vadības veids.

1. Betona pamati un montāžas plākšņu novietojums

Avota rasējumā vārtiem, kuru platums pārsniedz 6,5 m, paredzēti divi atsevišķi pamati. Pamats, kas atrodas tuvāk caurbrauktuvei, ir 1 000 mm garš, otrais — 1 400 mm garš, un starp tiem ir atstarpe X. Tāpēc komplekta kopējais garums ir 2 400 + X.

Katra pamata minimālais platums: 500 mm.
Minimālais dziļums: 800 mm. Ieteicamais attālums Y no sieniņas: 50 līdz 100 mm.

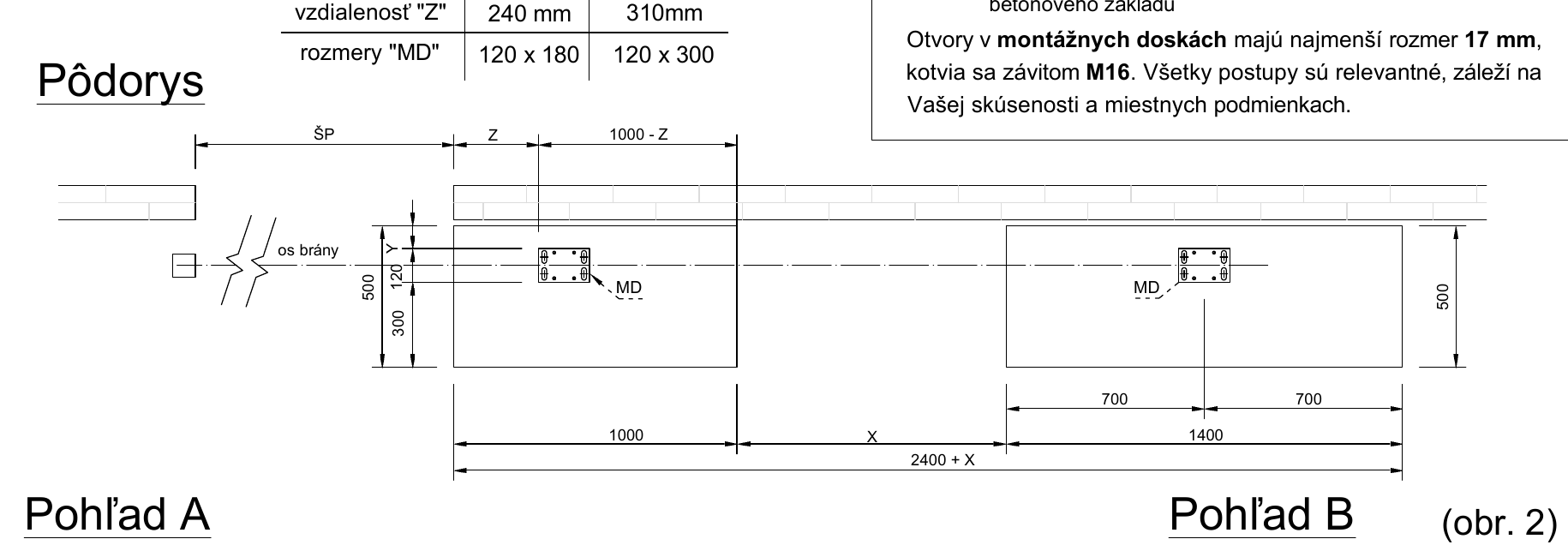

Divu betona pamatu un ratiņu novietojuma plāns

Pašnesošo vārtu, kuru platums pārsniedz 6,5 metrus, divu betona pamatu plāns ar izmēriem 1000, X un 1400 milimetri un montāžas plāksnēm
Pamatu, attāluma X un montāžas plākšņu plāns. Noklikšķiniet, lai atvērtu visu avota lapu.

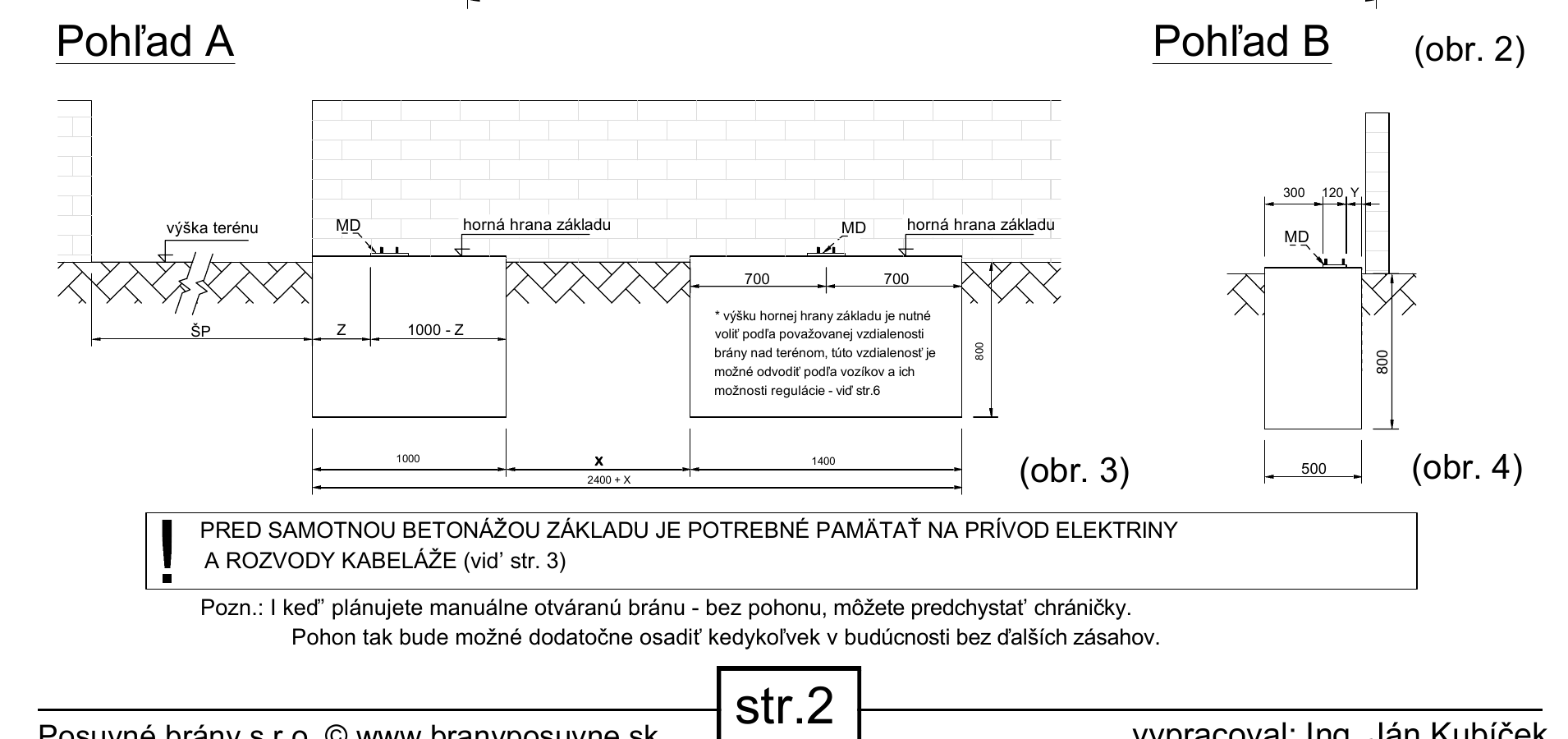

Betona pamati — skati A un B

Skats A un skats B uz diviem betona pamatiem ar minimālo platumu 500 milimetri, dziļumu 800 milimetri un montāžas plākšņu novietojumu
Skati A un B, kuros norādīts zemes līmenis, pamatu izmēri un brīdinājums par kabeļu instalāciju pirms betonēšanas.

Pamatu attālums X atbilstoši caurbrauktuves brīvajam platumam

X izmērs milimetros atbilstoši ratiņu veidam
Caurbrauktuves brīvais platums Ratiņi ar 8 rullīšiem Ratiņi ar 10 rullīšiem
7 000 mm 950 mm 850 mm
7 500 mm 1 150 mm 1 050 mm
8 000 mm 1 350 mm 1 250 mm
8 500 mm 1 550 mm 1 450 mm
9 000 mm 1 750 mm 1 650 mm
9 500 mm 2 050 mm 1 950 mm
10 000 mm 2 250 mm 2 150 mm

Treknrakstā norādītās vērtības atbilst avota rasējumā ieteiktajam variantam ar 10 rullīšiem. X izmēru vienmēr nolasiet atbilstoši faktiski izmantotajiem ratiņiem.

Montāžas plāksnes (MD) novietojums

Ratiņu veids Izmērs Z Montāžas plāksne MD
8 rullīši 240 mm 120 × 180 mm
10 rullīši 310 mm 120 × 300 mm

Montāžas plākšņu caurumiem jābūt vismaz Ø 17 mm diametrā, paredzētiem M16 vītnei. Pamatu augšējās malas augstumu nosakiet atbilstoši vēlamajam attālumam starp vārtiem un zemi un ratiņu augstuma regulēšanas diapazonam.

2. Kabeļu un aizsargcauruļu sagatavošana pirms betonēšanas

Aizsargcaurules un kabeļu izvadi sagatavojiet pirms betonēšanas. Tālāk redzamajā shēmā saglabāts viss sākotnējais pieslēguma apraksts, tostarp informācija par barošanu, fotoelementiem, signāllampu, antenas kabeli un izmēriem.

Avota materiālā ieteiktie kabeļi
Apzīmējums Pieslēgums Kabelis
I Piedziņas barošana 230 V 1 × 3 × 1,5 mm²
II Kreisais fotoelements 1 × 2 × 0,5 mm²
III Labais fotoelements 1 × 2 × 0,5 mm²
IV Brīdinājuma lampa un antena 1 × 2 × 0,5 mm² + ekranēts RG58 / 50 Ω koaksiālais kabelis

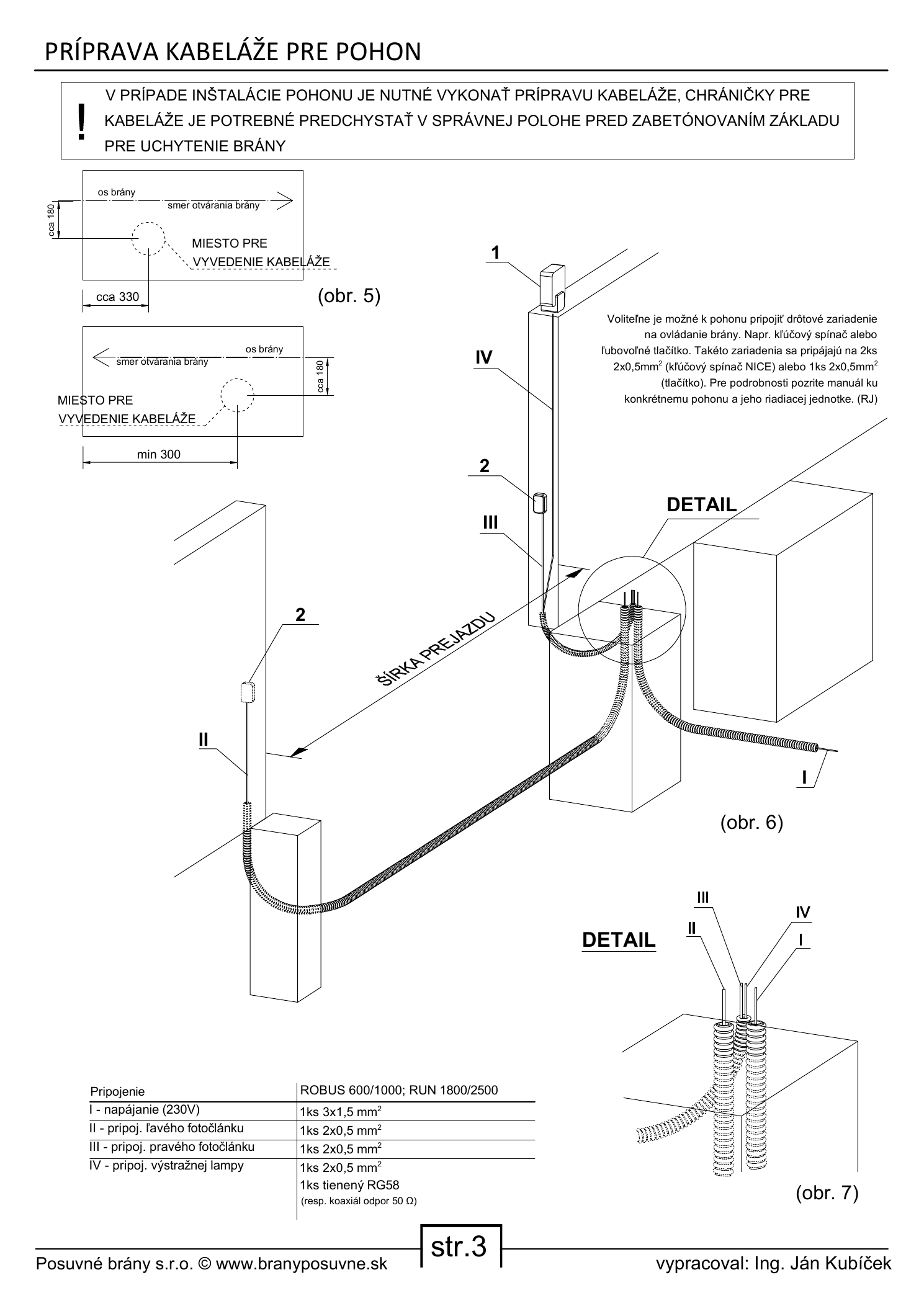

Pilna sākotnējā lapa par kabeļu sagatavošanu NICE Robus RBS 600 un 1000, kā arī RUN 1800 vai 2500 piedziņām, ietverot visus paskaidrojumus un tabulu
Pilna, neapgriezta lapa par kabeļu sagatavošanu. Noklikšķiniet, lai atvērtu pilnā izšķirtspējā.

3. Vārtu vadotne, ratiņi un augstums virs zemes

Vārtu vērtnei jābūt vadītai no augšas vai sāniem, un ratiņiem jāatbilst izvēlētajam C profilam. Augstumu H no pamata augšējās malas līdz C profila apakšējai malai nosaka izmantotie ratiņi un to regulēšanas diapazons.

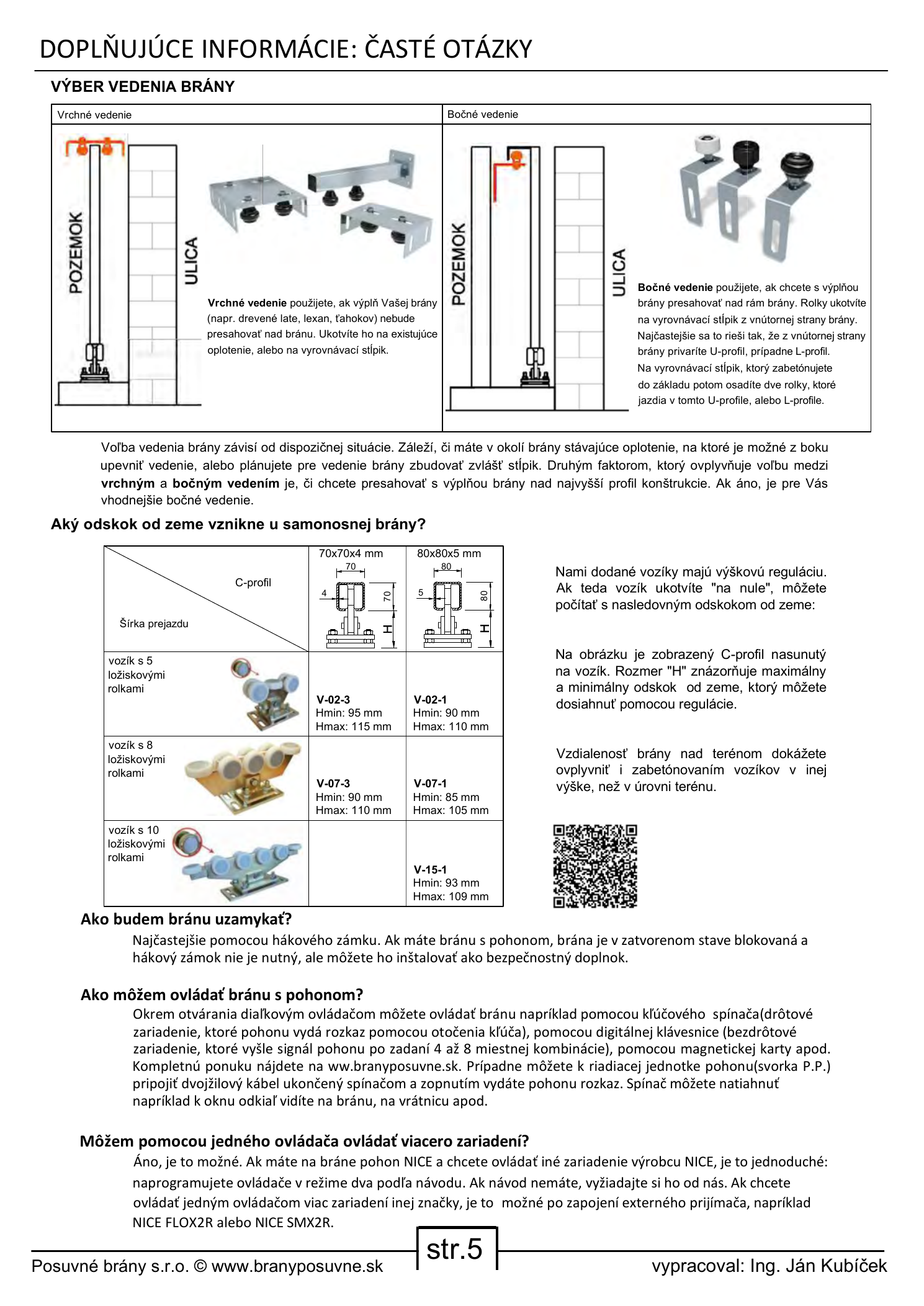

Pašnesošo vārtu augšējā un sānu vadotne, ratiņu augstuma izmēri un biežāk uzdotie jautājumi no avota materiāla
Vadotnes veidi un augstuma H noteikšana. Noklikšķiniet, lai atvērtu oriģinālo lapu pilnā izšķirtspējā.

Augstums H atkarībā no C profila un rullīšu skaita

C profils 3 rullīši 5 rullīši 8 rullīši 10 rullīši
70 × 70 × 4 mm 78–98 mm 95–115 mm 90–110 mm —
80 × 80 × 5 mm 73–93 mm 90–110 mm 85–105 mm 93–109 mm

Ieteicamie ratiņi vārtiem, kas platāki par 6,5 m

Tālāk norādītas piemērotas izvēles lielākiem C profiliem un slodzēm. Galīgos ratiņus izvēlieties atbilstoši konkrētajam profilam, caurbrauktuves platumam, kopējam svaram, aizpildījumam un vārtu konstrukcijai.

Skatīt visus ratiņu veidus

C profili lielākiem pašnesošajiem vārtiem

Avota rasējumos izmantots profils 80 × 80 × 5 mm. Lielākai slodzei pieejamas arī izturīgākas sistēmas; tādēļ konkrēto izmēru izvēlieties tikai pēc svara, aizpildījuma, vēja slodzes un atbilstošo ratiņu pārbaudes.

Skatīt visus C profilus

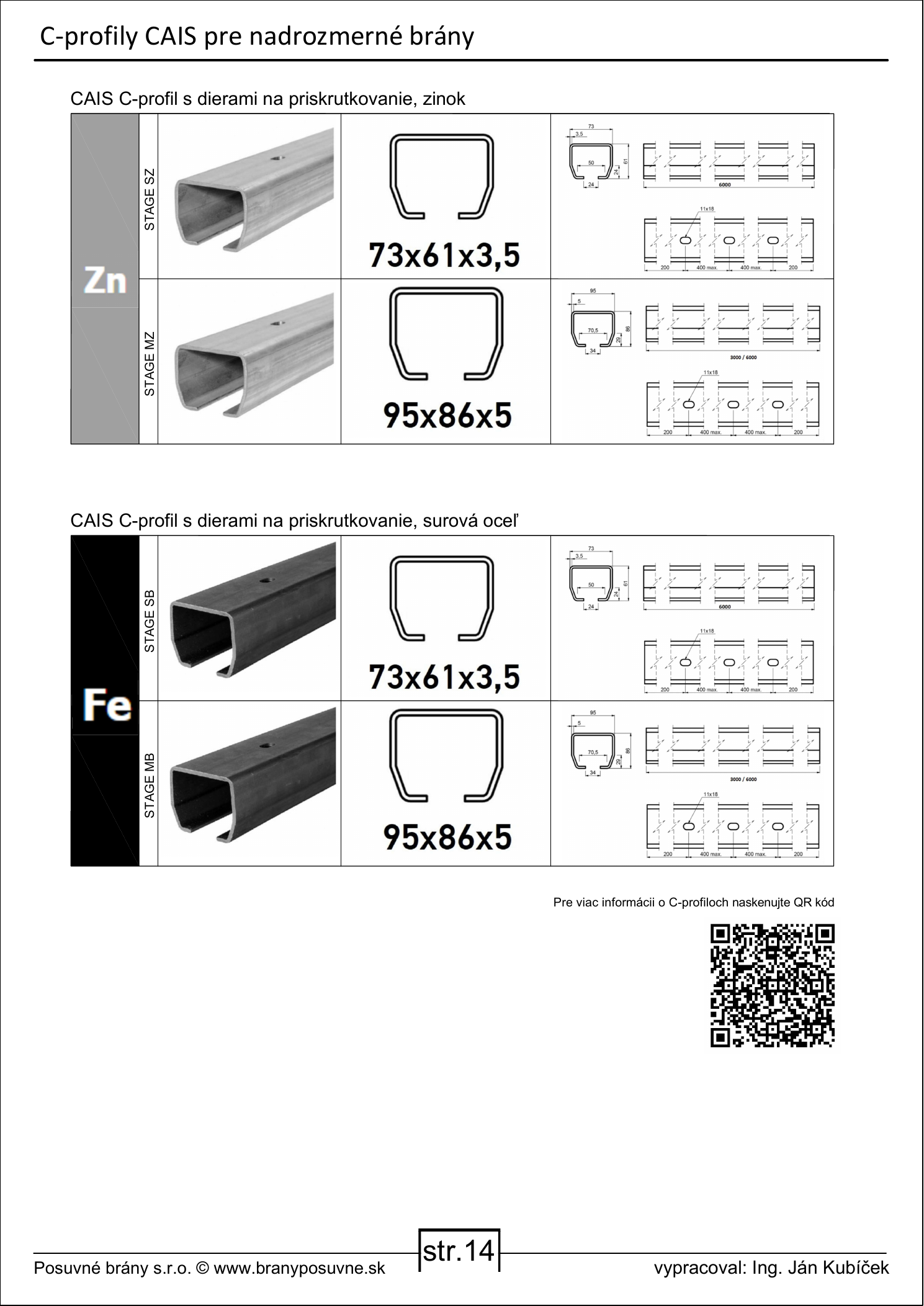

CAIS C profilu pārskats no avota materiāla lieliem un īpaši lieliem vārtiem, tostarp izmēri 73 reiz 61 reiz 3,5 un 95 reiz 86 reiz 5 milimetri
CAIS profilu piemēri lieliem un īpaši lieliem vārtiem no avota rokasgrāmatas. Izvēle neaprobežojas tikai ar šiem diviem izmēriem.

4. Piedziņas un zobstieņa augstums

Piedziņas pamatnes augstums X ir atkarīgs no ratiņu augstuma H, C profila augstuma A, nepieciešamās atstarpes Y zem zobstieņa un konkrētās piedziņas izmēra N.

X = H + A + Y + 40 − N
Elements Variants Izmērs
A – C profila augstums 70 × 70 × 4 mm 70 mm
80 × 80 × 5 mm 80 mm
N – piedziņas zobrata augstums ROAD 400 / ROBUS 400 85 mm
ROBUS 600 / ROBUS 1000 92 mm
RUN 1800P 109 mm

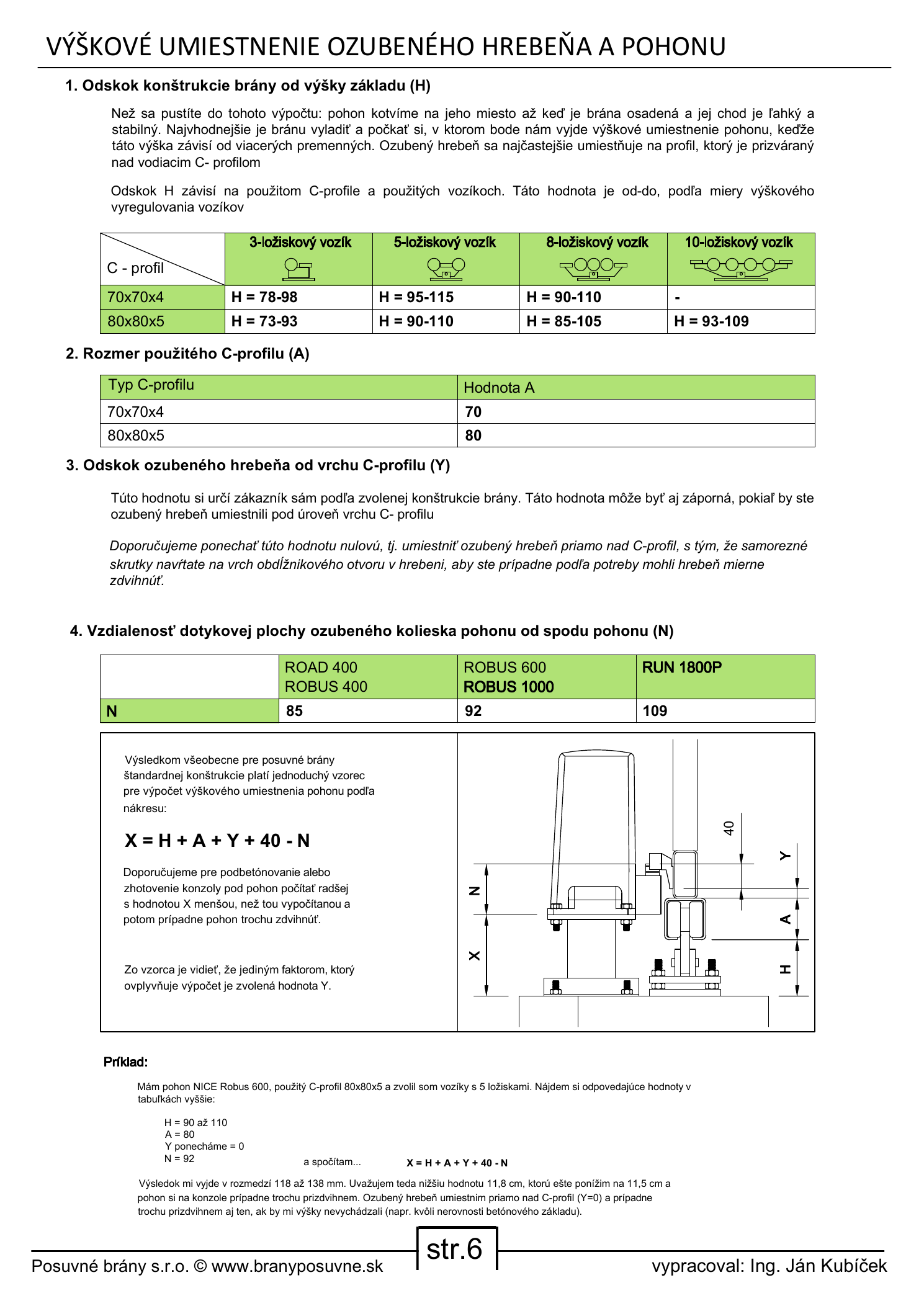

Piedziņas pamatnes un zobstieņa augstuma aprēķins ar izmēriem H, A, Y un N
Piedziņas un zobstieņa augstuma rasējums no avota materiāla, tostarp tabula un aprēķina piemērs.

5. Piedziņu pieslēguma shēmas

RBS600 un RBS800 pieder jaunajai NICE ROBUS piedziņu paaudzei. Vecākajam RB1000 modelim un RUN1800 piedziņai ir atsevišķas pieslēguma shēmas.

NICE ROBUS RB1000

NICE ROBUS RB1000 komplektācija (D)

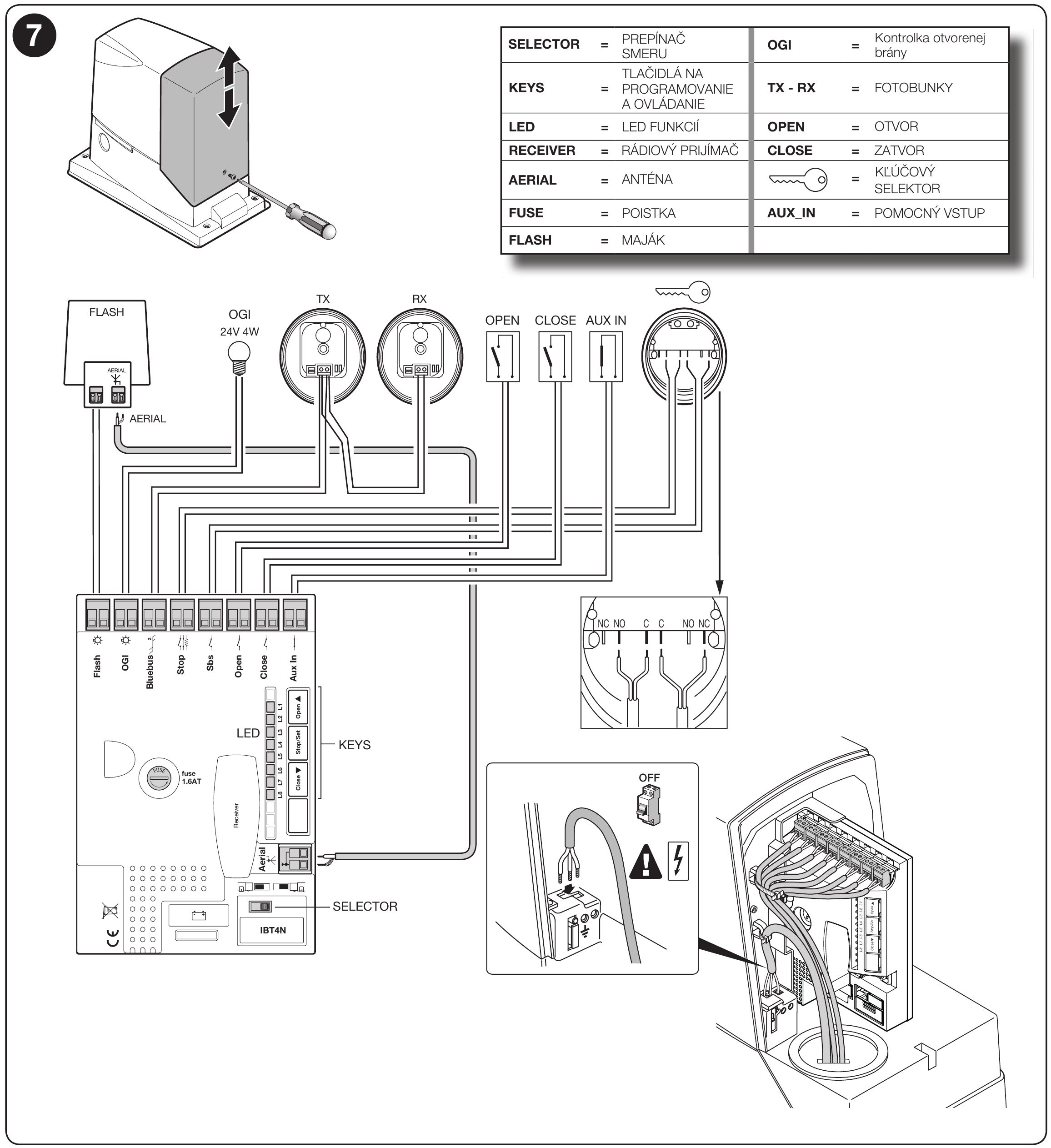

Vecākās paaudzes NICE ROBUS RB1000 pieslēguma shēma, 7. attēls no montāžas instrukcijas.
Vecākās paaudzes NICE ROBUS RB1000 pieslēguma shēma, 7. attēls no montāžas instrukcijas.

Montāžas instrukcija RB1000 (PDF, 12. lpp.)

NICE RUN1800

NICE RUN1800 komplekts (D)

NICE RUN1800 izmanto 230 V AC elektromotoru, savukārt ROBUS RBS600/RBS800 un vecākajam RB1000 ir 24 V DC motors. Tā ir galvenā atšķirība paša motora barošanā. Abu veidu piedziņas tiek pieslēgtas 230 V elektrotīklam.

Vadības blokam RUA1 ir līdzīgas pamatfunkcijas kā ROBUS. Tas atbalsta automātisku aizvēršanu, daļēju atvēršanu un BlueBUS fotoceliņu pieslēgšanu. Tomēr spaiļu izvietojums un konkrētais pieslēgums atšķiras.

Piedziņas RUN1800 izmēri

400 × 255 × 390 mm (garums × platums × augstums) saskaņā ar ražotāja tehnisko tabulu.

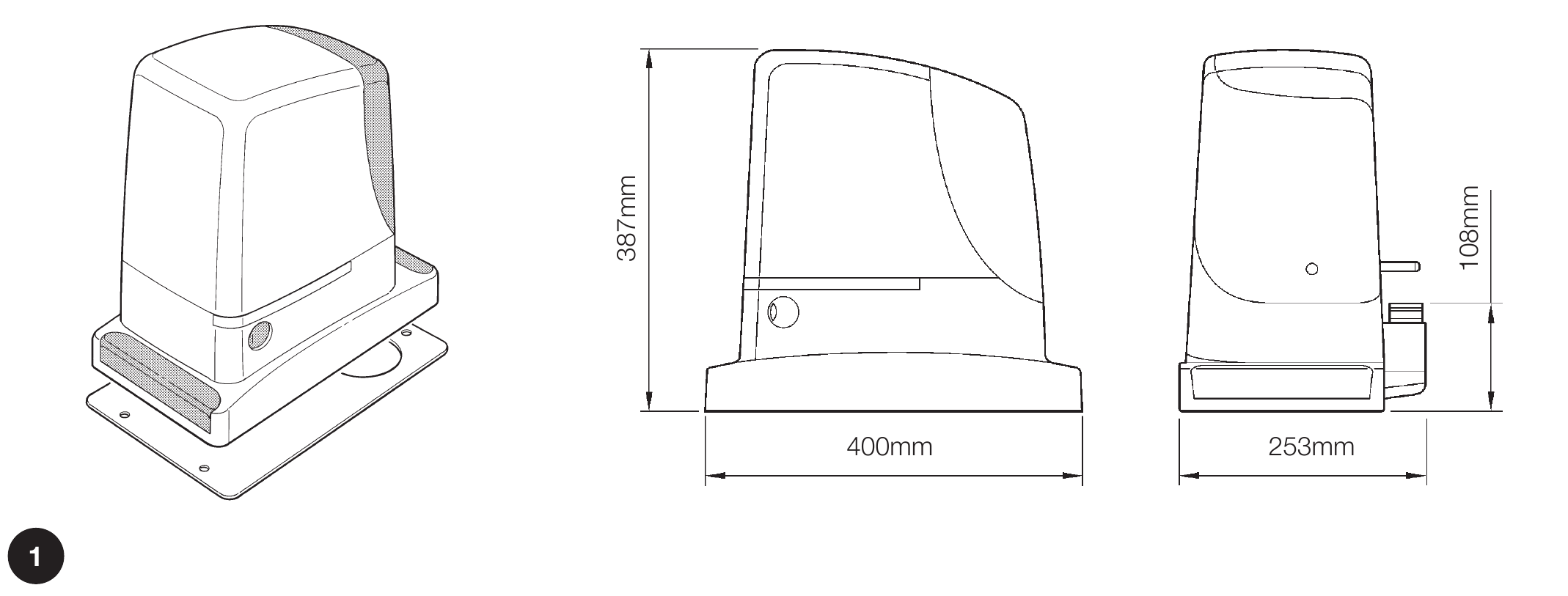

NICE RUN1800 izmēru rasējums, 1. attēls ražotāja instrukcijā. Izmēri norādīti milimetros.
NICE RUN1800 izmēru rasējums, 1. attēls ražotāja instrukcijā. Izmēri norādīti milimetros.

Izmēru rasējumā norādīts 400 × 253 × 387 mm, bet tās pašas instrukcijas tehniskajā tabulā — 400 × 255 × 390 mm.

Izmēru rasējums instrukcijā (PDF, 4. lpp.) | Tehniskie dati (PDF, 24. lpp.)

Pieslēgšana vadības blokam RUA1

RUN1800 shēmā attēloti sākotnējie piederumi LUCYB, MOFB un MOSE. Tas nav pašreizējā komplekta attēlojums.

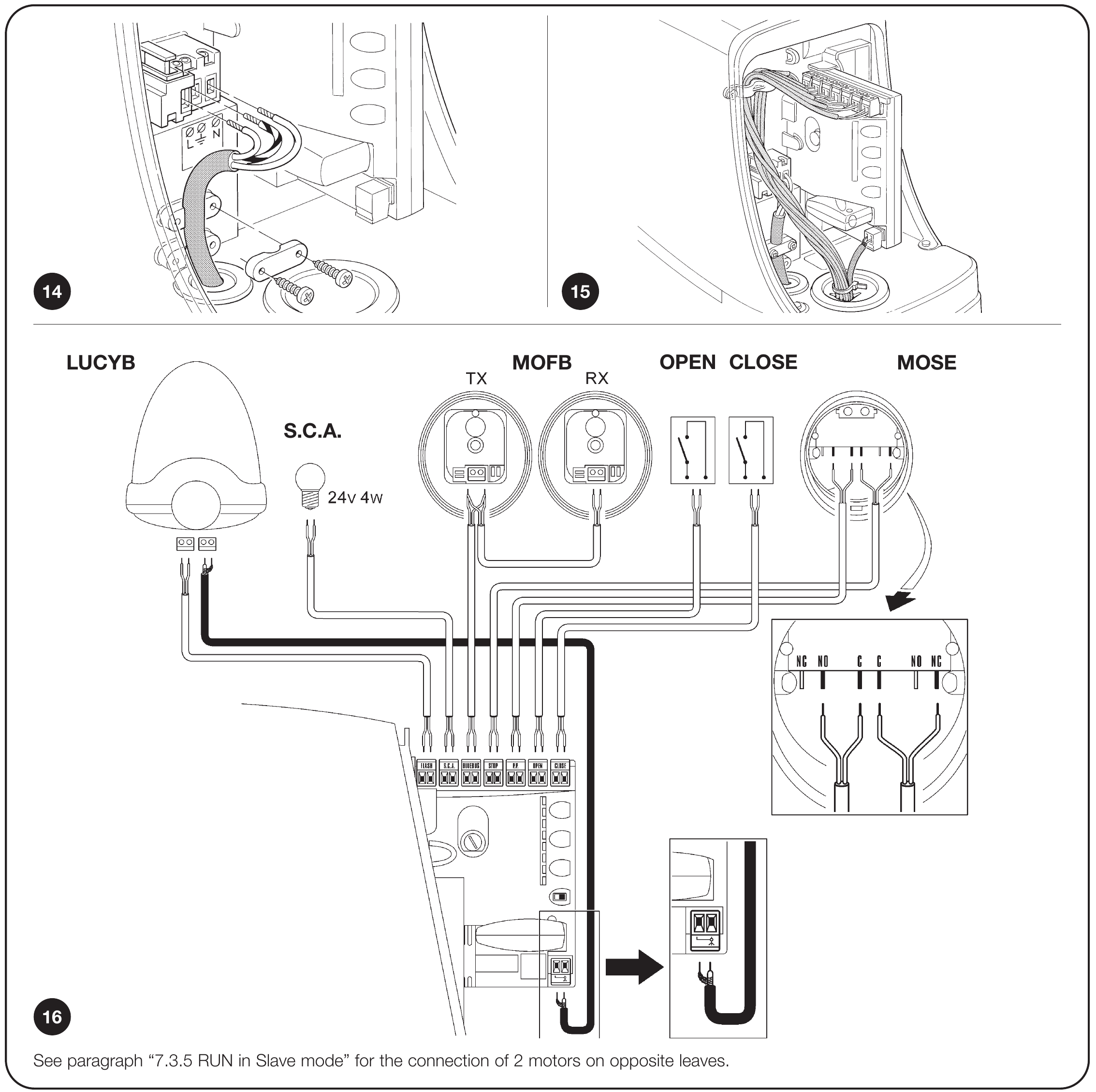

NICE RUN1800 piedziņas vadības bloka RUA1 pieslēgums, tostarp elektrotīkla kabelis un kabeļu maršrutēšana, 14.–16. attēls ražotāja instrukcijā.
NICE RUN1800 piedziņas vadības bloka RUA1 pieslēgums, tostarp elektrotīkla kabelis un kabeļu maršrutēšana, 14.–16. attēls ražotāja instrukcijā.

Montāžas instrukcija RUN1800 / RUN2500 (PDF, 9. lpp.)

6. Izmēru un svara kopsavilkuma tabula

Attiecas uz tālāk redzamajiem rasējumiem. Izmēri, pašsvars un maksimālā slodze attiecas uz konkrētajām komplektācijām šajos rasējumos.

Tālāk norādīto rasējumu izmēri un svars
Brauktuves platums Vārtu kopējais garums Vārtu pašsvars Maks. slodze uz metru Maks. aizpildījuma svars
7,0 m 10,0 m 220 kg 50 kg/m 360 kg
7,5 m 10,7 m 250 kg 50 kg/m 385 kg
8,0 m 11,4 m 265 kg 35 kg/m 285 kg
8,5 m 12,1 m 305 kg 35 kg/m 305 kg
9,0 m 12,7 m 320 kg 35 kg/m 320 kg
9,5 m 13,4 m 385 kg 35 kg/m 340 kg
10,0 m 14,1 m 405 kg 25 kg/m 255 kg

Taisnstūra cauruļu ar 2, 3 un 4 mm sienas biezumu salīdzinājums

Ja ārējie izmēri ir vienādi, biezākai taisnstūra caurulei ir lielāks svars. Nākamajā tabulā salīdzināts rāmja un apakšējā stiprinājuma taisnstūra cauruļu pašsvars atbilstoši rasējumos norādītajam materiālu patēriņam. Tajā nav iekļauts nesošais C profils 80 × 80 × 5 mm, aizpildījums, furnitūra vai citas detaļas, tāpēc tas nav iepriekšējā tabulā norādītais visu vārtu pašsvars.

Taisnstūra cauruļu aptuvenais svars pēc materiālu saraksta, bez C profila un aizpildījuma
Brauktuves platums Vārtu garums 2 mm siena 3 mm siena 4 mm siena
7,0 m 10,0 m 111,8 kg 162,4 kg 208,8 kg
7,5 m 10,7 m 132,9 kg 193,1 kg 248,2 kg
8,0 m 11,4 m 142,3 kg 206,8 kg 265,8 kg
8,5 m 12,1 m 151,8 kg 220,5 kg 283,4 kg
9,0 m 12,7 m 178,0 kg 259,5 kg 335,5 kg
9,5 m 13,4 m 235,0 kg 342,5 kg 442,9 kg
10,0 m 14,1 m 249,2 kg 363,3 kg 469,7 kg

Kā izvēlēties rāmi: Izvēlieties vārtu izmērus tā, lai tie būtu pēc iespējas vieglāki, vienlaikus nodrošinot pietiekamu izturību un stingrību izvēlētajam aizpildījumam un vēja slodzei. Izmantojot cita izmēra taisnstūra caurules vai caurules ar citu sienas biezumu, mainīsies rāmja svars un īpašības. Smagāks rāmis rada lielāku slodzi arī C profilam un ratiņiem. Tāpēc pieļaujamo aizpildījuma svaru nevar palielināt, vienkārši proporcionāli mainot sienas biezumu.

Maksimālās slodzes un aizpildījuma svara vērtības pirmajā tabulā automātiski neattiecas uz variantiem ar 3 un 4 mm sienas biezumu. Šajā salīdzinājumā aprēķināts materiāla svars, nevis vārtu jaunā nestspēja.

Dati un svara aprēķins

Visās trijās kolonnās paliek nemainīgi RHS profilu ārējie izmēri un materiāla patēriņš. Mainās tikai sienas biezums. Materiāla patēriņš ņemts no rasējuma materiālu saraksta, nevis no precīza griešanas plāna. Gatavā rāmja svaru ietekmē arī atgriezumi, metinājumi, virsmas apstrāde un piegādāto profilu pielaides.

Brīvais caurbraukšanas platums RHS profils 60 × 40 mm RHS profils 80 × 40 mm
7,0 m 26 m 10 m
7,5 m 32 m 11 m
8,0 m 34 m 12 m
8,5 m 36 m 13 m
9,0 m 0 m 50 m
9,5 m 0 m 66 m
10,0 m 0 m 70 m

Pie 9,0 m caurbraukšanas platuma 80 × 40 mm RHS profila patēriņš ir 13 + 37 m, pie 9,5 m — 27 + 39 m, bet pie 10,0 m — 29 + 41 m. Kopsummā ietverts arī rasējumā norādītais apakšējais pastiprinājums.

Ārējais izmērs Sienas biezums 2 mm Sienas biezums 3 mm Sienas biezums 4 mm
60 × 40 mm 2,93 kg/m 4,25 kg/m 5,45 kg/m
80 × 40 mm 3,56 kg/m 5,19 kg/m 6,71 kg/m

Aprēķins: svars = 60 × 40 RHS profila garums × tā svars uz metru + 80 × 40 RHS profila garums × tā svars uz metru. Piemēram, pie 7,0 m caurbraukšanas platuma un 3 mm sienas: 26 × 4,25 + 10 × 5,19 = 162,4 kg RHS profilu.

Masas uz metru vērtības ņemtas no SSAB izmēru tabulas, pārbaudīts 11. 9. 2026. Tās izmantotas kā atsauces vērtības svara salīdzināšanai, nevis kā apstiprinājums no ražotāja vai kā apliecinājums rasējumos izmantotā materiāla stiprības klasei.

Rasējumu neatbilstības: Pie 8,5 un 10,0 m caurbraukšanas platuma apakšējā RHS profila apzīmējums šķēlumā atšķiras no materiālu saraksta — tajā norādīta 3 mm, nevis 2 mm siena. Pie 9,5 un 10,0 m rāmja šķēlumā norādīts 60 × 40 mm profils, bet skatā un materiālu sarakstā — 80 × 40 mm profils. Iepriekšējā salīdzinājumā izmantots tieši materiālu saraksts. Ar to netiek laboti ne sākotnējie rasējumi, ne tajos norādītās slodzes.

7. Vārtu tehniskie rasējumi katram platumam

Katrs priekšskatījums ir saite uz attēlu pilnā izšķirtspējā. Iepriekšējā pārskata tabulā galvenie izmēri un svari norādīti arī tekstā; rasējumos saglabāts rāmja sadalījums, šķēlumi, izmēru atzīmes un rullīšu ratiņu slodzes.

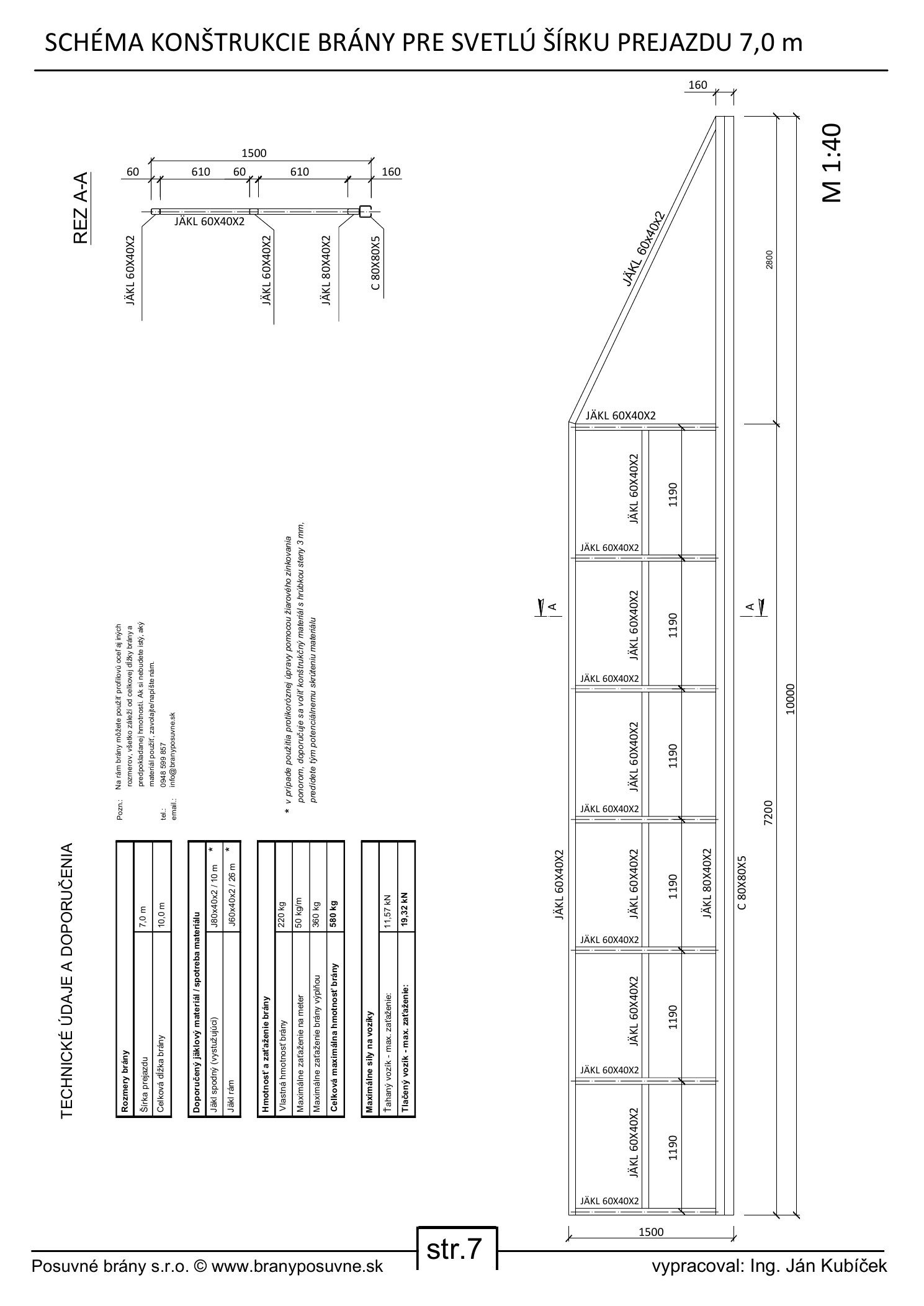

Caurbraukšanas platums 7,0 m

Kopējais garums 10 000 mm, rāmis 7 200 mm, pretsvars 2 800 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 7000 mm caurbraukšanas platumam
Rasējums 7,0 m caurbraukšanas platumam — avota rokasgrāmatas 7. lappuse.

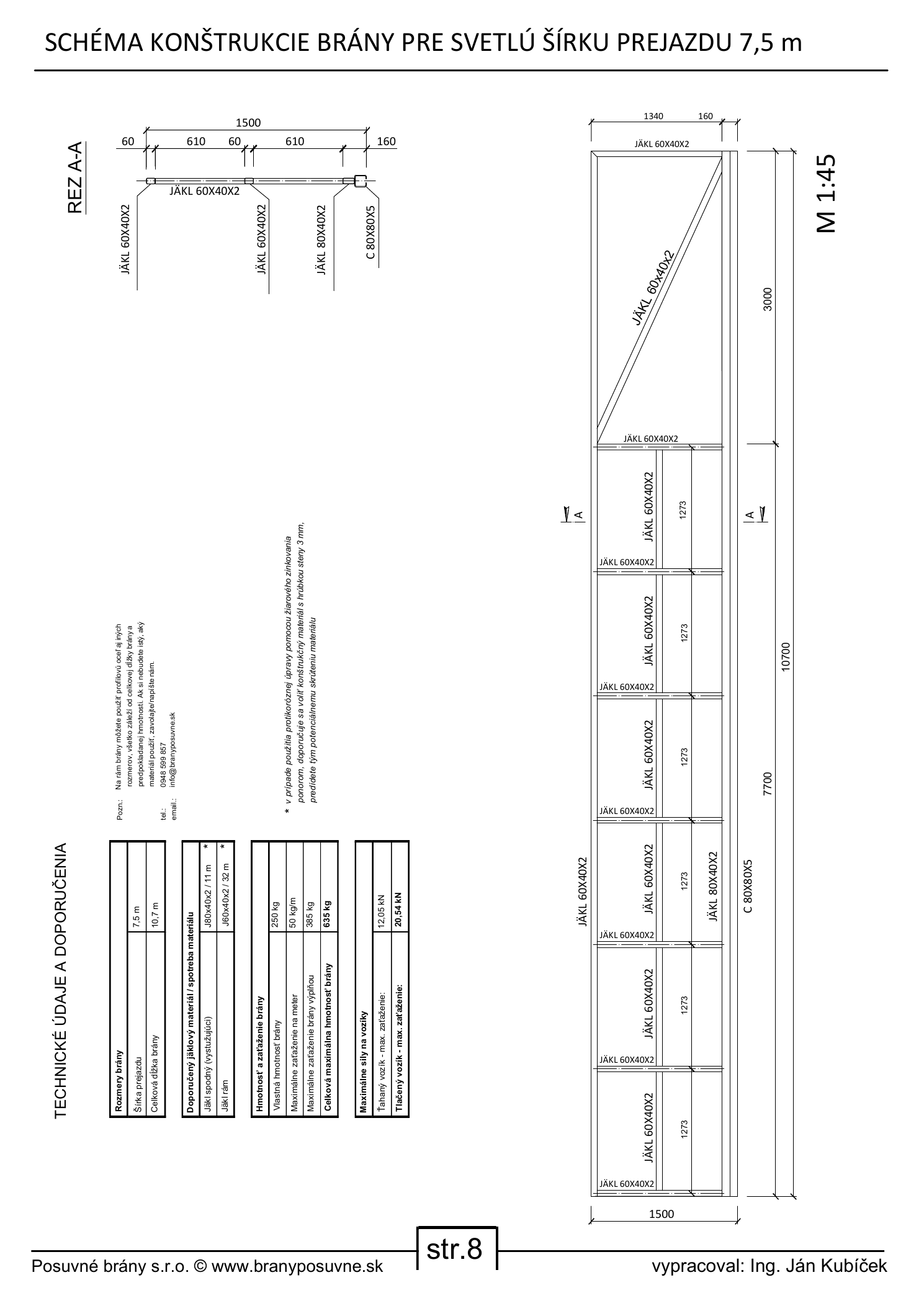

Caurbraukšanas platums 7,5 m

Kopējais garums 10 700 mm, rāmis 7 700 mm, pretsvars 3 000 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 7500 mm caurbraukšanas platumam
Rasējums 7,5 m caurbraukšanas platumam — avota rokasgrāmatas 8. lappuse.

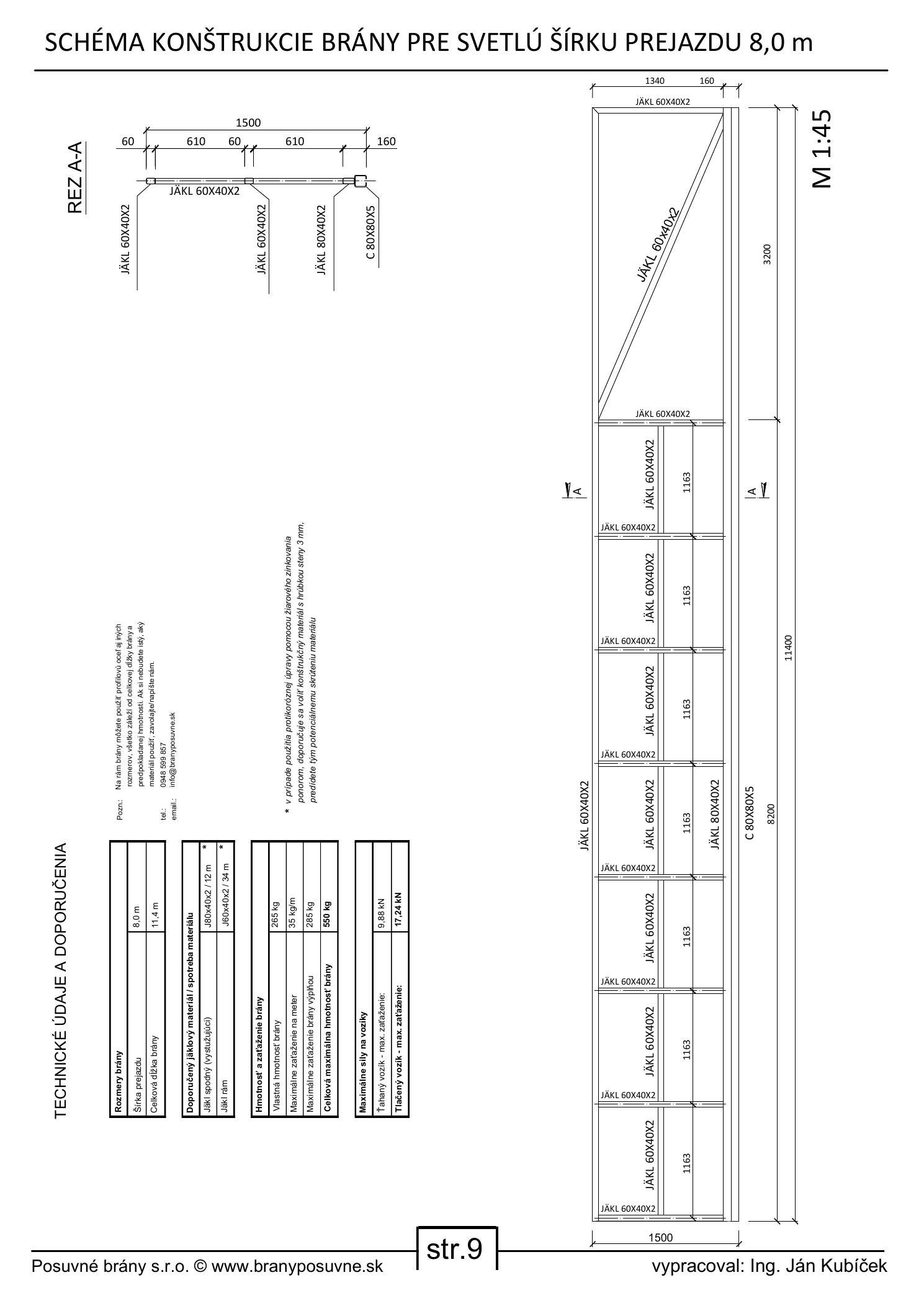

Caurbraukšanas platums 8,0 m

Kopējais garums 11 400 mm, rāmis 8 200 mm, pretsvars 3 200 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 8000 mm caurbraukšanas platumam
Rasējums 8,0 m caurbraukšanas platumam — avota rokasgrāmatas 9. lappuse.

Caurbraukšanas platums 8,5 m

Kopējais garums 12 100 mm, rāmis 8 700 mm, pretsvars 3 400 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 8500 mm caurbraukšanas platumam
Rasējums 8,5 m caurbraukšanas platumam — avota rokasgrāmatas 10. lappuse.

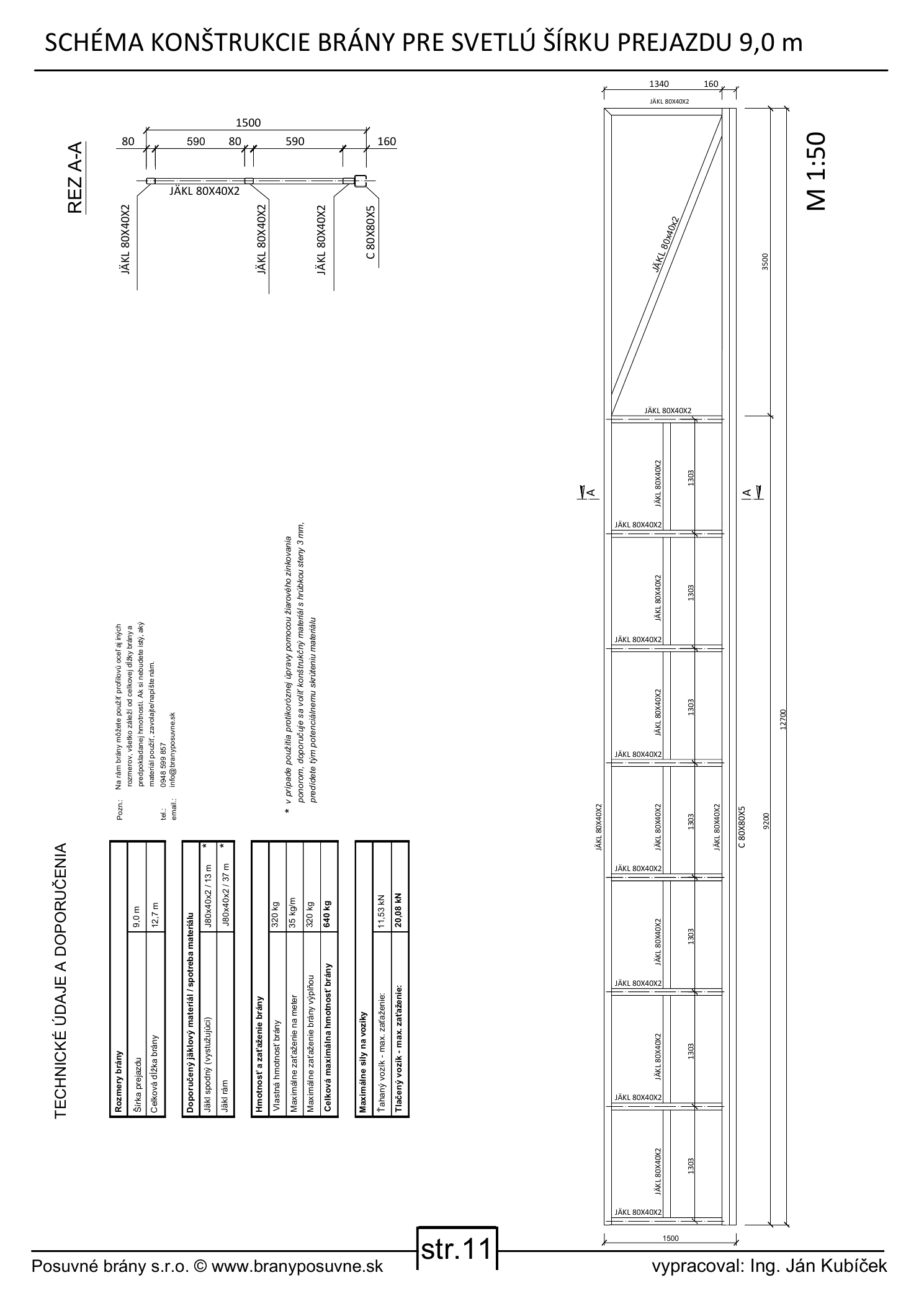

Caurbraukšanas platums 9,0 m

Kopējais garums 12 700 mm, rāmis 9 200 mm, pretsvars 3 500 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 9000 mm caurbraukšanas platumam
Rasējums 9,0 m caurbraukšanas platumam — avota rokasgrāmatas 11. lappuse.

Caurbraukšanas platums 9,5 m

Kopējais garums 13 400 mm, rāmis 9 700 mm, pretsvars 3 700 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

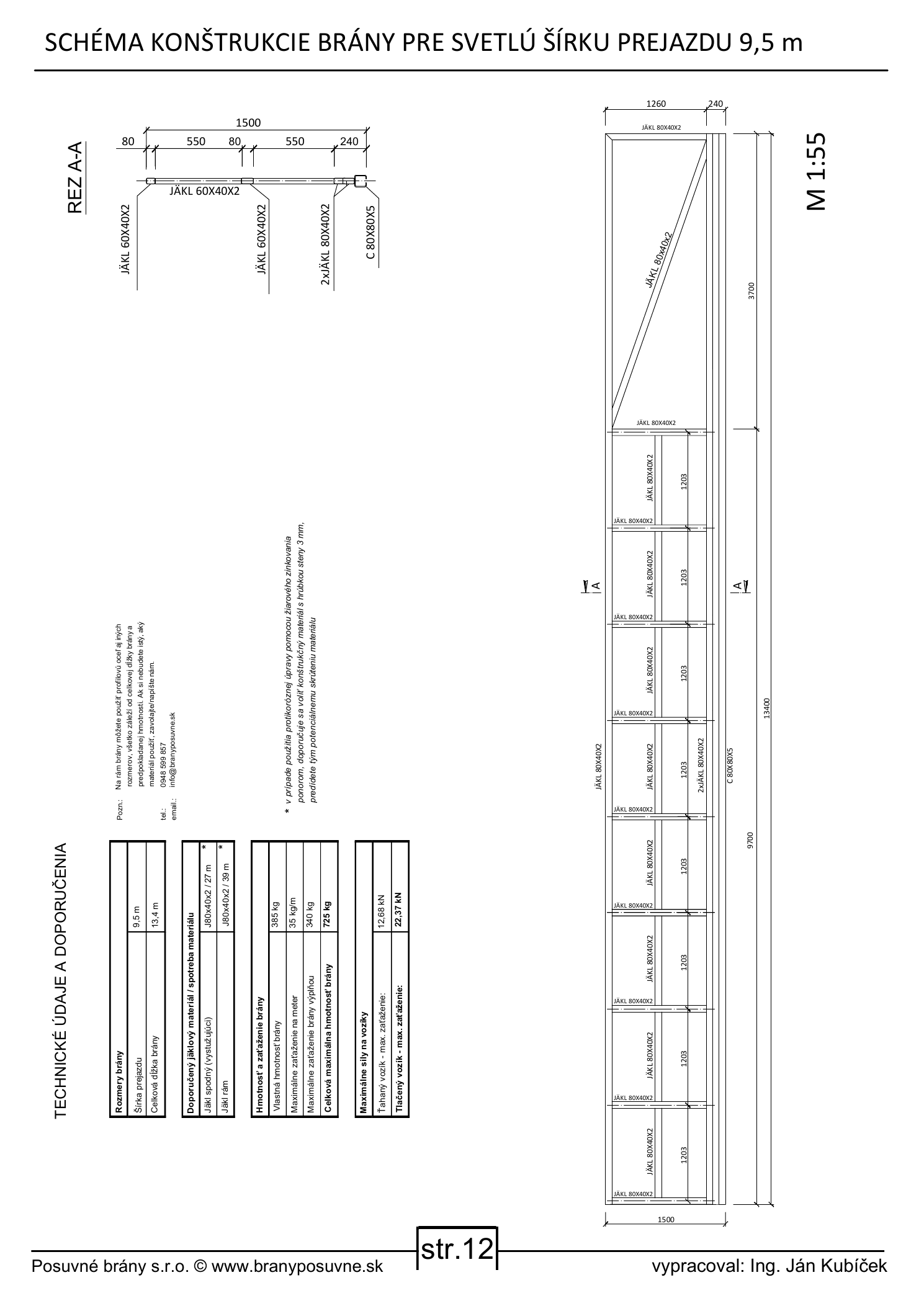

Pašnesošo vārtu tehniskais rasējums 9500 mm caurbraukšanas platumam
Rasējums 9,5 m caurbraukšanas platumam — avota rokasgrāmatas 12. lappuse.

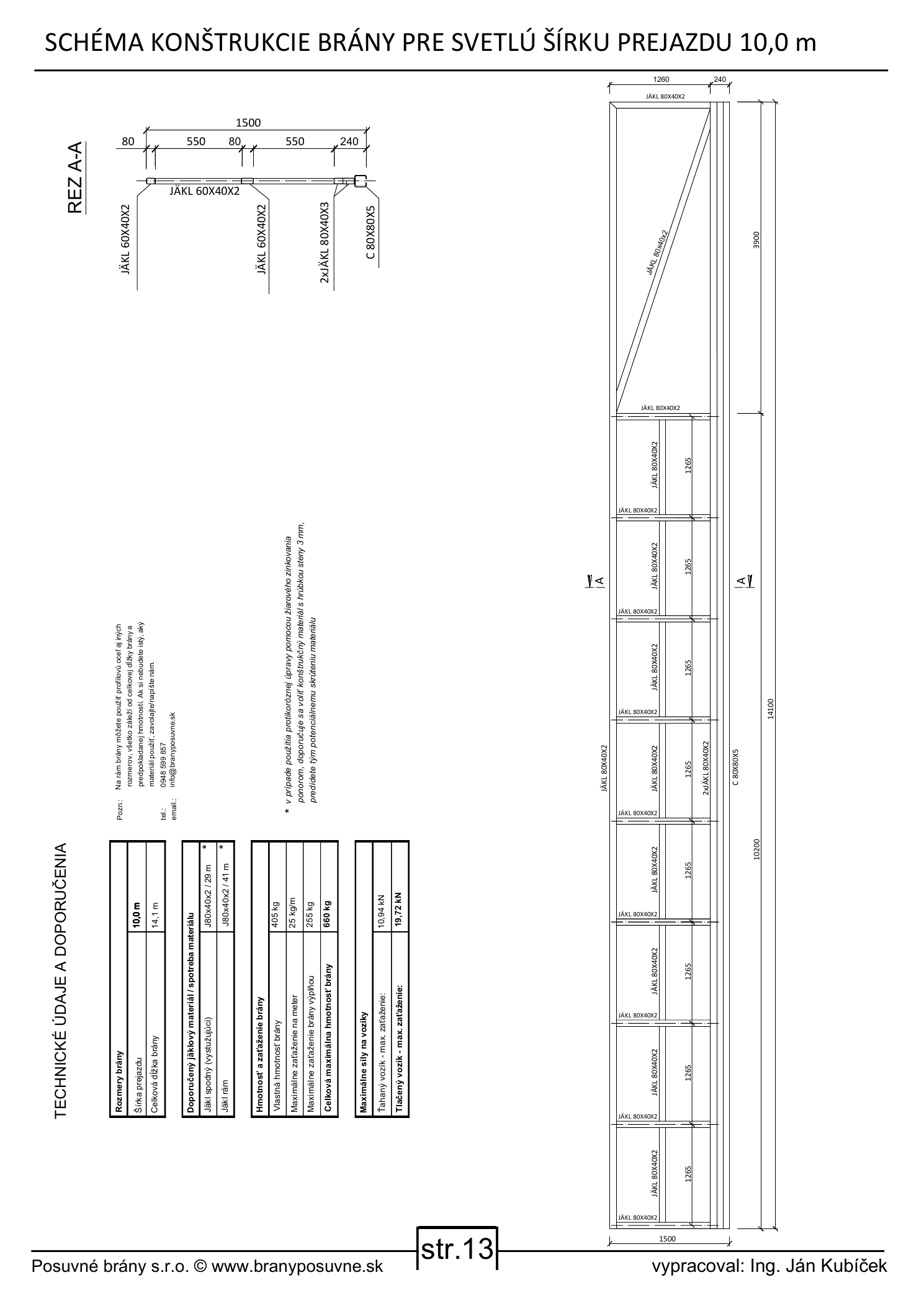

Caurbraukšanas platums 10,0 m

Kopējais garums 14 100 mm, rāmis 10 200 mm, pretsvars 3 900 mm, rāmja augstums 1 500 mm, C veida profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 10000 mm caurbraukšanas platumam
Rasējums 10,0 m caurbraukšanas platumam — avota rokasgrāmatas 13. lappuse.

8. Biežāk uzdotie jautājumi un turpmākā rīcība

Vai vārtiem ar caurbraukšanas platumu virs 6,5 m nepieciešami divi atsevišķi pamati?

Šī rokasgrāmata un tajā iekļautā tabula ar attāluma X vērtībām paredzēta diviem pamatiem, kā norādīts avota rasējumā. Koncepcijas maiņa jāizvērtē atsevišķi.

Vai pietiek izvēlēties rullīšu ratiņus pēc C veida profila izmēra?

Nē. Profila izmērs ir tikai viens no nosacījumiem. Svarīga ir arī kopējā masa, slodzes sadalījums, pretsvars, aizpildījums, vējš un lietošanas intensitāte.

Vai drīkstu izmantot jebkuru shēmā norādīto piedziņu?

Nē. Piedziņu izvēlas atbilstoši vārtu vērtnes svaram un garumam, mehāniskajai pretestībai, lietošanas intensitātei un vajadzīgajam ātrumam. Pieslēguma shēma neaizstāj piedziņas jaudas aprēķinu.

Kas jāsagatavo pirms betonēšanas?

Montāžas plākšņu novietojums, visas aizsargcaurules, 230 V barošanas pievads, fotoelementu un signāllampas vadi, kā arī iespējamā kabeļa vadība.

Kur varu atrast detalizētas ratiņu slodzes vērtības?

Tās ir norādītas katra platuma tehniskajā rasējumā. Kopsavilkuma tabula ir apzināti vienkāršota līdz pieciem datiem, kas nepieciešami sākotnējam pārskatam.

Neatradāt atbildi? Piezvaniet mums

Sazinieties ar mums. Vārtiem, kas platāki par 6,5 m, iesakām pārbaudīt komponentu izvēli pirms pasūtīšanas un betonēšanas.

Pašnesošo vārtu komponentu komplekti

CAIS komponenti lieliem vārtiem

Vai jums ir maz vietas vārtiem?

Ja lieli pašnesošie vārti neietilpst jūsu īpašumā, apsveriet arī citu risinājumu. Teleskopiskie vārti vai citi varianti var būt piemērots kompromiss un palīdzēt atrisināt vietas trūkuma problēmu jūsu īpašumā.

Teleskopiskie pašnesošie vārti

Maz vietas vārtiem? Apskatiet citas iespējas

Tehniska piezīme: Šāda izmēra vārtiem galīgā konstrukcija, pamati, stiprinājumi, aizpildījums, vēja slodze un drošības elementi jāpārbauda, ņemot vērā konkrētos apstākļus. Elektroinstalāciju veiciet saskaņā ar ražotāja aktuālo instrukciju un spēkā esošajiem noteikumiem.


Sagatavoja inženieris Jāns Kubīčeks.

Pēdējoreiz atjaunināts: 16. 9. 2026.
