NICE TITAN TTN3724HS – atsevišķa piedziņa veramajiem vārtiem līdz 3,7 m / 450 kg smagai vārtu vērtnei
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
327,21 € ar PVN
| Svars |
|---|
| 12 kg |
Produkta apraksts NICE TITAN TTN3724HS – atsevišķa piedziņa veramajiem vārtiem līdz 3,7 m / 450 kg smagai vārtu vērtnei
Uzmanību!
Spārnu piedziņai NICE Titan TTN3724HS ar vadības bloka versiju R30 (MC824HR30) rezerves barošanas avota pievienošanai PS124 vai PS324 jāizmanto kabeļa reduktors CABLA11.

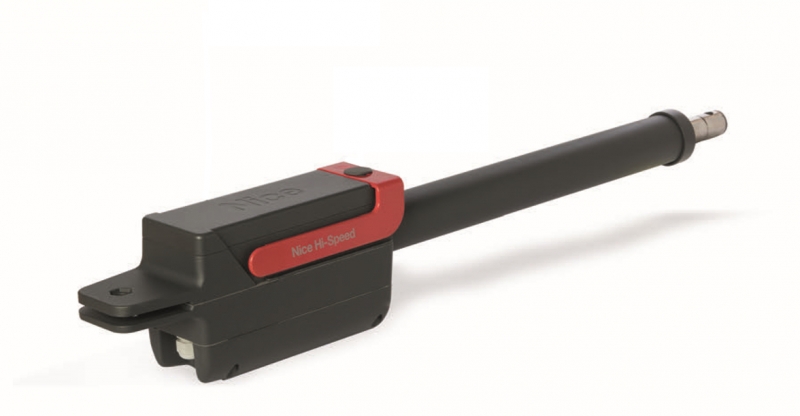

NICE TITAN TTN3724HS ir atsevišķs ātrgaitas lineārais piedziņas mehānisms vienam vārtu spārnam. Motoram ir 24 V DC un magnētiskais enkoders; vadības bloks nav iekļauts komplektā. Tas tiek pievienots pie NICE MC824HR30. Divviru vārtiem nepieciešami divi motori un viena atbilstoši pieslēgta vadības iekārta.
Tas ir neatgriezeniska piedziņa ar ērtu atbloķēšanu ar atslēgu augšējā daļā. 90° atvēršana ilgst aptuveni aptuveni 12 sekundes tipiskas montāžas apstākļos, neņemot vērā ieskriešanās un palēnināšanās laiku; faktiskais ilgums ir atkarīgs no montāžas izmēriem, iestatījumiem un slodzes. Robežvērtības — 3,7 m un 450 kg — jāvērtē kopā saskaņā ar izmantošanas grafiku.
Vadības bloks un saderīgie piederumi
Magnētiskais enkoders palīdz vadības iekārtai sekot vārtu spārna pozīcijai un noteikt šķēršļus. Pozīciju automātisku nolasīšanu, palēnināšanu abos virzienos, vadību ar trim pogām un spēka iestatīšanu nodrošina MC824HR30 ar MCA1R30 plati. Vadības iekārta izmanto divkāršu šķēršļu noteikšanas tehnoloģiju. Drošība jāpārbauda, izmēģinot visus vārtus.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Vada vienu vai divus TTN3724HS motorus un to magnētiskos enkoderus. | |
| Fot elementi | Brauktuves aizsardzība. BlueBUS ir piederumu pieslēgums vadības blokam, nevis motora barošanas kabelis. | |
| Brīdinājuma gaisma | Kustības signalizācija no FLASH izejas. | |
| Uztvērējs un tālvadības pults | Vadības blokā ievietojams uztvērējs un saderīgs raidītājs; atsevišķa motora komplektā tie nav iekļauti. | |
| Elektriskā slēdzene | Papildu vārtu spārna fiksācija atbilstoši vārtu mehānismam; vertikāls vai horizontāls izpildījums. |
|
| Rezerves barošana | Darbība elektroapgādes pārtraukuma laikā; izvēlieties atbilstoši savienotājam un vadības bloka versijai. | |
| Saules enerģijas komplekts | Alternatīva barošana, izvērtējot patēriņu, ciklu skaitu un saules apstākļus. |
TTN3724HS izmantojiet MC824H, kas paredzēta tā enkoderam. MC824L un vadības bloks cita tipa enkoderam nav šīs vadības iekārtas aizstājēji.

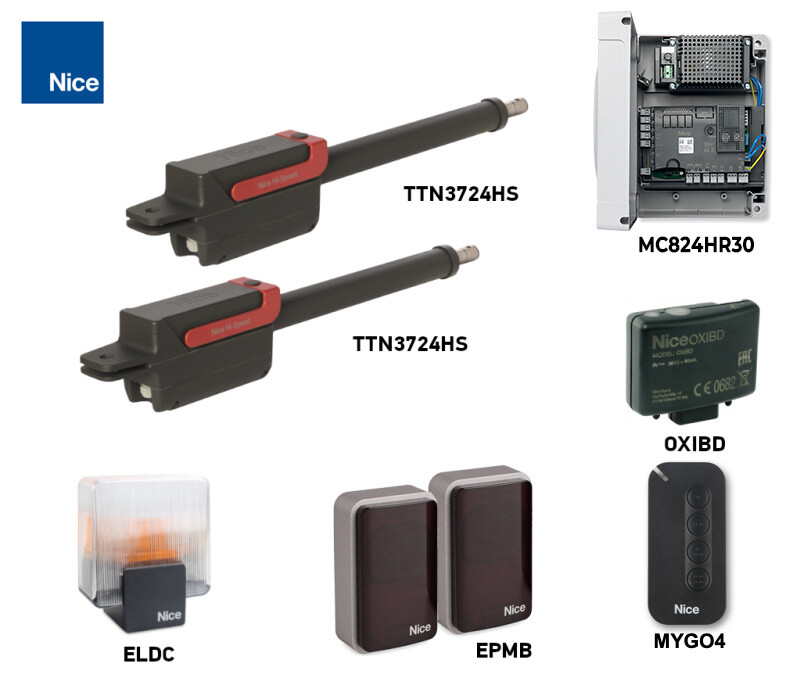

Komplekti vienam vai diviem vārtu spārniem

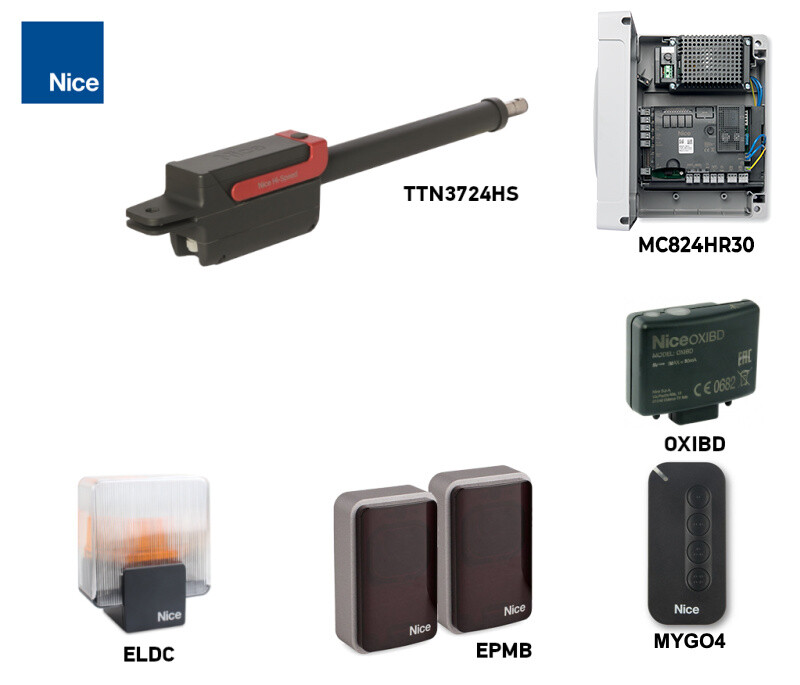

Visos norādītajos TITAN komplektos ietilpst MC824HR30, OXIBD uztvērējs un MYGO4 tālvadības pults. Versijās ar fotoceliņiem papildus iekļauts EPMB; versijās ar piederumiem — arī ELDC brīdinājuma gaisma. Ierobežojumi vienmēr attiecas uz vienu vārtu spārnu un vienu motoru.
| Viens vārtu spārns | Atsevišķs motors | Divi vārtu spārni |
|---|---|---|
| Pamata komplekts Ar fotoceliņiem Ar piederumiem  Viens motors + vadības bloks. | TITAN TTN3724HS Šis izstrādājums. Bez centrālā vadības bloka, fotoelementiem un radio vadības. | Pamata komplekts Ar fotoelementiem Ar piederumiem  Divi motori + viens centrālais vadības bloks. |
Kas ietilpst atsevišķā piedziņā
Komplektā ietilpst viens TTN3724HS motors, priekšējais un aizmugurējais montāžas kronšteins un atbloķēšanas atslēgas. Vadības bloku, uztvērēju, tālvadības pultis, fotoelementus, brīdinājuma gaismu un rezerves akumulatoru izvēlas atsevišķi vai attiecīgajā komplektā. Stiprinājumiem pie nesošās pamatnes jāatbilst konkrētajiem vārtiem.

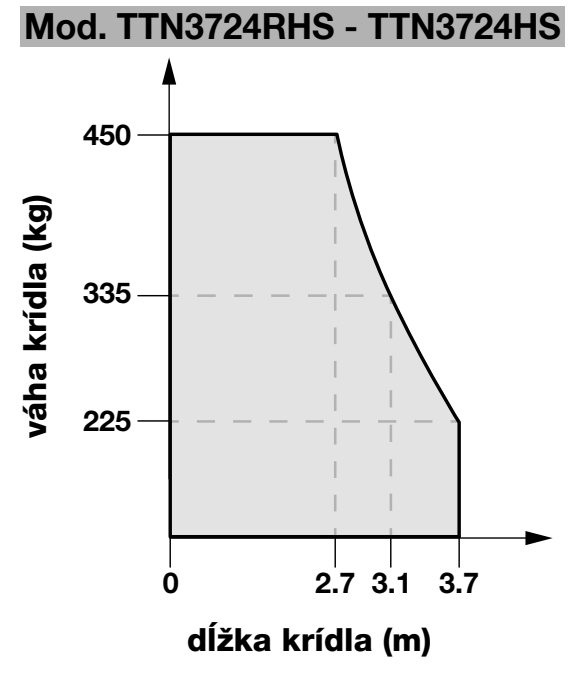

Vārtu vērtnes garums, svars un piemērotība
Lai izvēlētos motoru, jāzina vērtnes garums un svars, kustības pretestība, eņģu novietojums un vēja ietekme. Vērtnei jābūt stingrai, pareizi iekārtai un ar roku vienmērīgi jākustas visā gaitas garumā.
| Vienas vērtnes garums | Svars atbilstoši grafikam |
|---|---|
| Līdz 2,7 m | Maksimāli 450 kg |
| 3,1 m | Aptuveni 335 kg |
| 3,7 m | Maksimāli 225 kg |
Starp norādītajiem punktiem jāvadās pēc grafika līknes. Tāpēc motors nav paredzēts 3,7 m garai un 450 kg smagai vērtnei. Pilns aizpildījums, vējš vai lielāka kustības pretestība var prasīt citu konfigurāciju arī tad, ja svars ir mazāks.
Motora montāža un kronšteinu stiprināšana
Montāžu, pieslēgšanu un nodošanu ekspluatācijā uzticiet profesionālam montētājam. Pirms darbu sākšanas atvienojiet visus barošanas avotus, tostarp akumulatoru. Motoru un priekšējo kronšteinu nedrīkst balstīt pret vārtu vājo aizpildījumu; stiprinājumiem jānovada slodze uz nesošo konstrukciju.
A/B izmēri, vieta un atdures
| Nosacījums | Kas jāievēro |
|---|---|

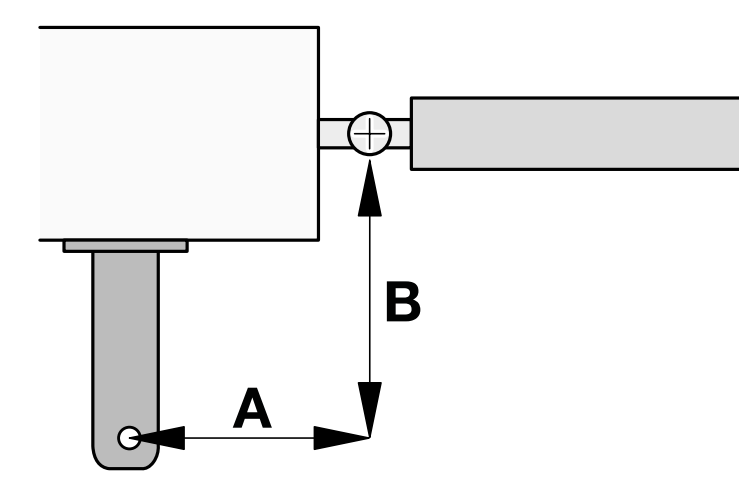

| Ģeometrija 110° atvēršanai | TTN3724HS norādīti šādi parametri A = 180 mm un B = 180 mm. A/B ir rasējumā norādītie izmēri, nevis statņa šķērsgriezuma izmēri. |
| Stiprināšana | Aizmugurējo kronšteinu piestipriniet pie stingras pamatnes, bet priekšējo — pie vērtnes nesošā rāmja. Motoram jābūt nolīmeņotam, un tapām jāgriežas brīvi. |
| Gājiens | 510 mm; montāžas garums L no 860 līdz 1 370 mm atkarībā no virzuļa stāvokļa. Pārbaudiet visu kustības diapazonu, lai ģeometrija nepiespiestu motoru pārsniegt tā gājienu. |
| Augstums zemas montāžas gadījumā | Vismaz 110 mm virs zemes. Nodrošiniet vietu piekļuvei, atbloķēšanai un aizsardzībai pret ūdeni un netīrumiem. |
| Atdures | Vārtiem jābūt aprīkotiem ar stingrām mehāniskām atdurēm atvērtā un aizvērtā stāvoklī. Pozīciju apgūšana neaizstāj pareizu mehānisko uzstādījumu un izturīgas atdures. |
| Vieta | Pārbaudiet visa motora un vērtnes kustības trajektoriju, iespēju atvērt vāku un piekļuvi atbloķēšanas atslēgai. |

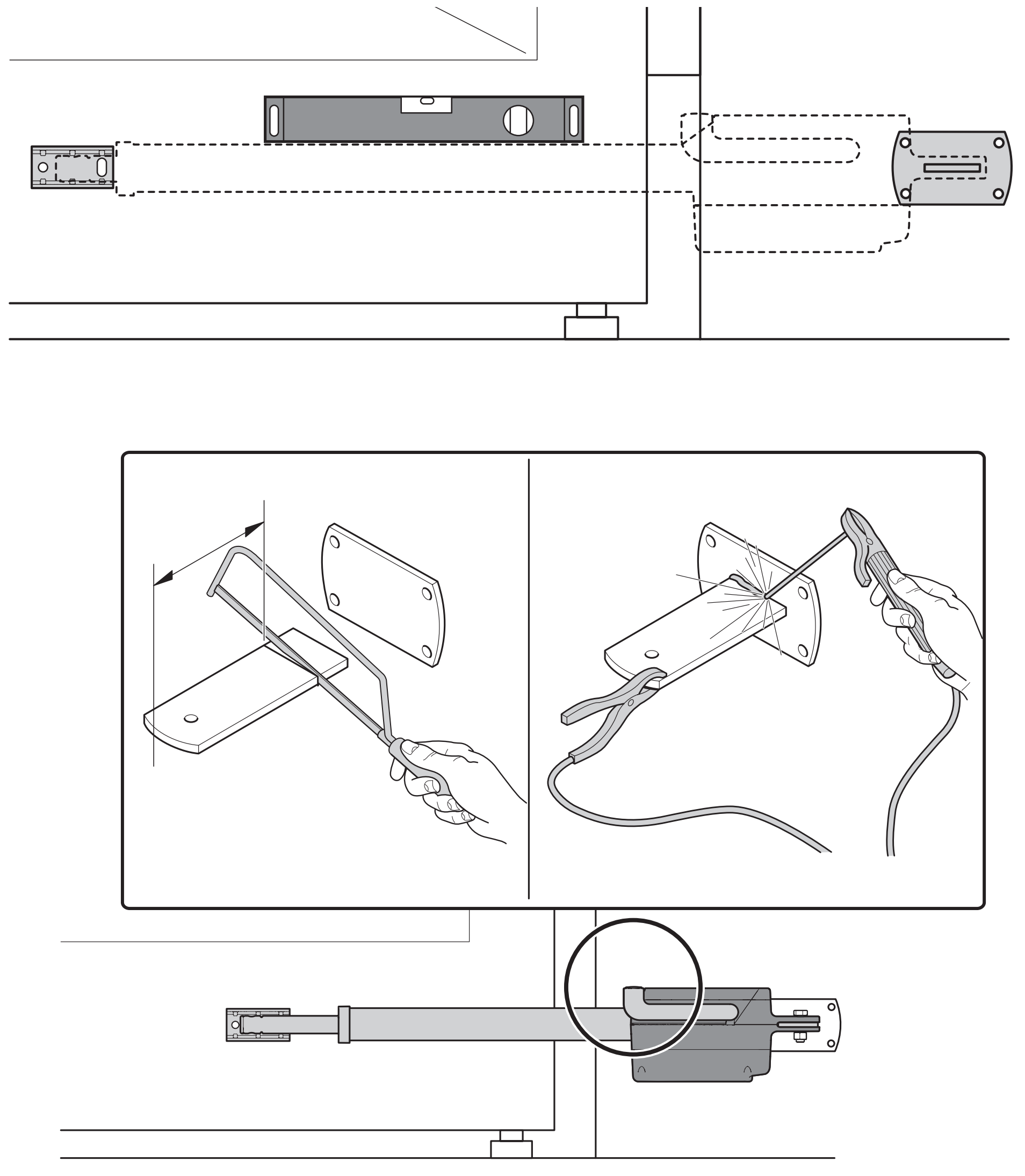

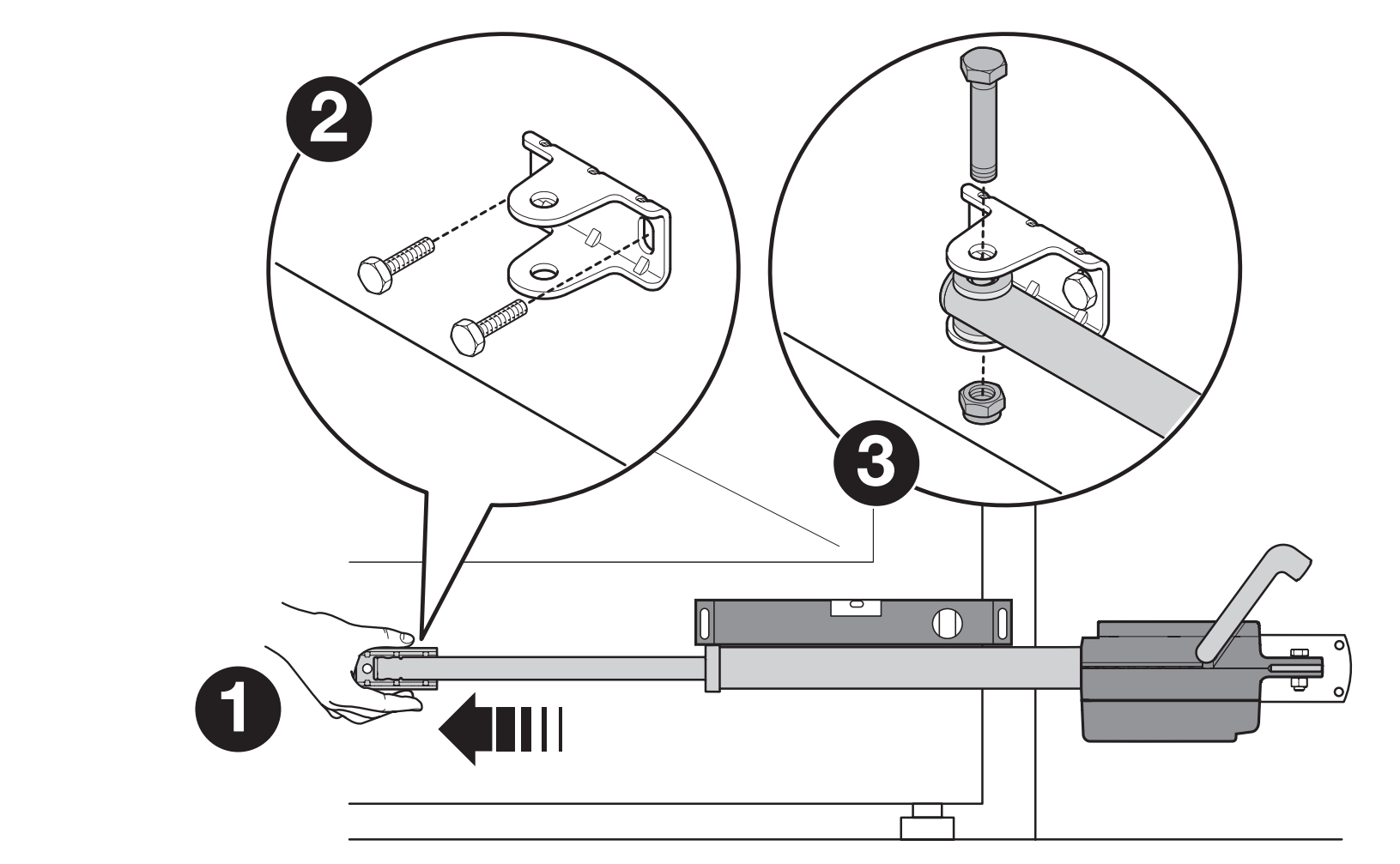

Kronšteinu uzstādīšanas secība
- Nosakiet priekšējā un aizmugurējā kronšteina novietojumu atbilstoši ģeometrijai un nepieciešamajam atvēršanas leņķim. Piestipriniet aizmugurējo kronšteinu, pārbaudiet līmeni un uzkariniet uz tā motoru.
- Atbloķējiet motoru ar atslēgu. Pilnībā izbīdiet virzuli un pagaidām uzstādiet priekšējo kronšteinu uz vērtnes atbilstoši montāžas attēlam.
- Nolīmeņojiet motoru, pievienojiet virzuli priekšējam kronšteinam un nostipriniet tapu. Ar roku izkustiniet vērtni visā tās gaitā un pārbaudiet, vai tā bez aizķeršanās sasniedz atvērtā stāvokļa atduri.
- Atvienojiet virzuli no priekšējā kronšteina, nostipriniet kronšteinu galīgajā pozīcijā un atkal pievienojiet motoru. Metināšanas laikā motoru nedrīkst pieslēgt barošanai vai pakļaut metināšanas strāvai un karstumam.
- Pārbaudiet tapas, stiprinājumus un visu kustības gaitu ar roku. Pirms pozīciju apgūšanas pārvietojiet vērtni aptuveni līdz pusei tās gaitas un nobloķējiet motoru.

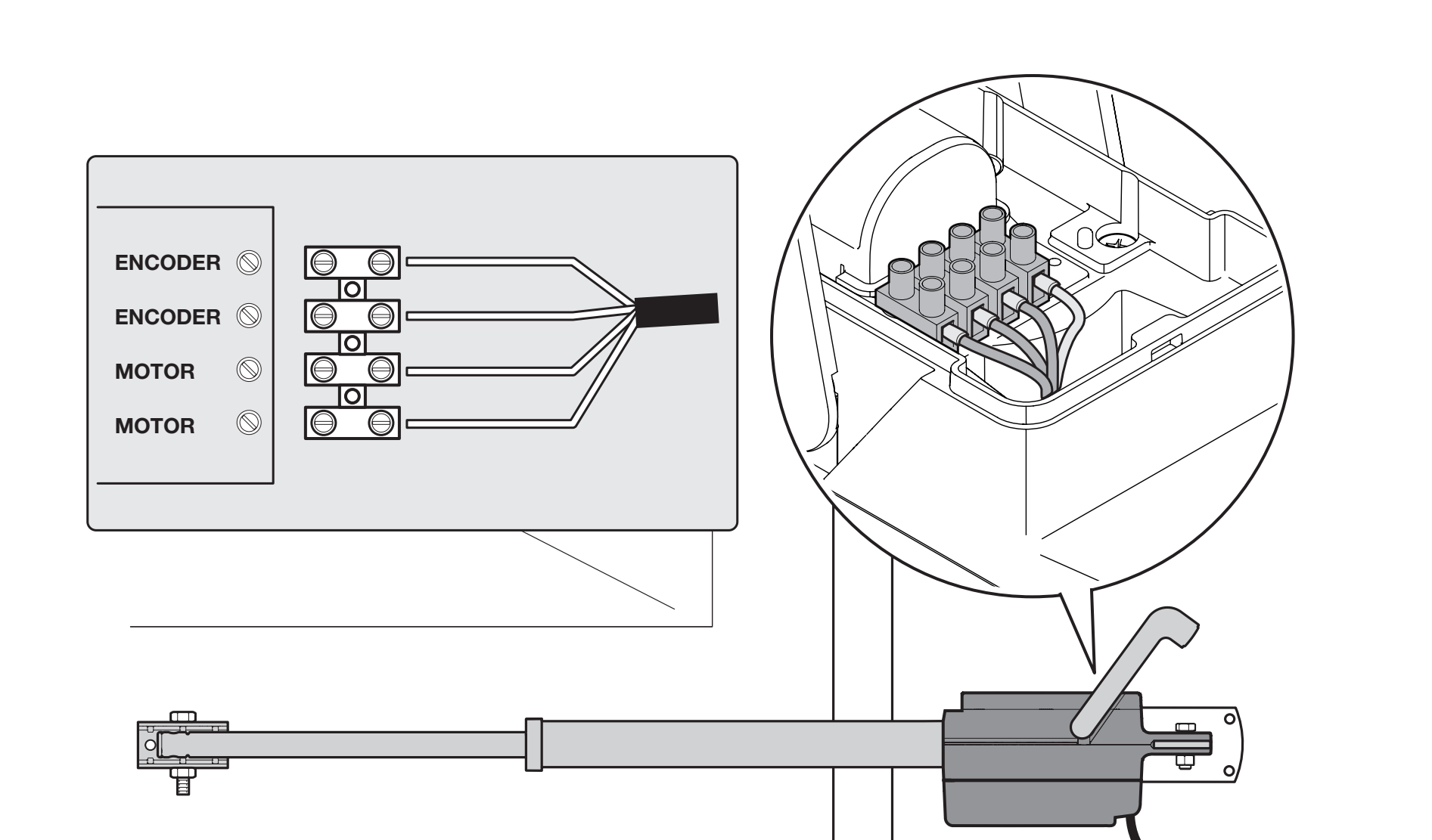

Motora un magnētiskā enkodera pieslēgšana
Motors darbojas ar 24 V DC, un to nedrīkst pieslēgt tieši pie 230 V. Tīkla barošana jāpievieno vadības blokam. Motoram ir divas spailes MOTOR un divas ENCODER; aizsargvadītājs jāpievieno atsevišķai zemējuma skrūvei.
| Kabelis | Pieslēgums un garums |
|---|---|
| Motors | 3 × 1,5 mm², ne vairāk kā 10 m: divi motora vadi un PE. MOTOR pievieno atbilstošajai vadības bloka izejai M1 vai M2. |
| Enkoders | 2 × 1 mm², ne vairāk kā 10 m. ENCODER pievieno attiecīgajai tā paša motora ieejai ENC. ENC polaritāte nav jāievēro. |
| Kopīgs kabelis | Motora un enkodera vadus var aizstāt ar vienu kabeli 5 × 1,5 mm² norādītajā garumā. Aizsargvadītājs joprojām jāizmanto tikai PE pieslēgumam. |
| Viena vērtne | Pievienojiet motoru pie M2 un tā enkoderu — pie atbilstošās ENC ieejas 2. motoram. M1 paliek brīvs. |
| Divas vērtnes | M1 un M2 enkoderiem jābūt pareizi piesaistītiem, un kustības secībai jāatbilst vērtņu pārlaidumam. |
- Kad barošana ir izslēgta, noņemiet motora vāku un atskrūvējiet kabeļa ievadu.
- Izvelciet kabeli, pievienojiet MOTOR un ENCODER spailes atbilstoši attēlam un pievienojiet PE zemējuma skrūvei. Nesajauciet motora vadus ar enkodera vadiem.
- Pievelciet kabeļa ievadu, pārbaudiet atslogošanu no stiepes, blīvējumu un uzlieciet vāku. Kabelim jābūt pietiekami garam, lai motora kustības laikā būtu rezerve, un tas nedrīkst aizķerties.
- Pirms gaitas apgūšanas pārbaudiet, vai MC824HR30 pieslēgumi M/ENC atbilst un ir izvēlēts precīzs motora modelis.
Motora spailēm nav pastāvīgas +/− polaritātes: vadības bloks maina polaritāti atkarībā no kustības virziena. Ja motors kustas pretējā virzienā, pārbaudiet motora vadu pāri pēc visu barošanas avotu atvienošanas; PE pieslēgumu nemaina. Pilns plates novietojums un shēma ir norādīta MC824HR30 pieslēguma shēmā.
Piederumu pieslēgšana un polaritāte

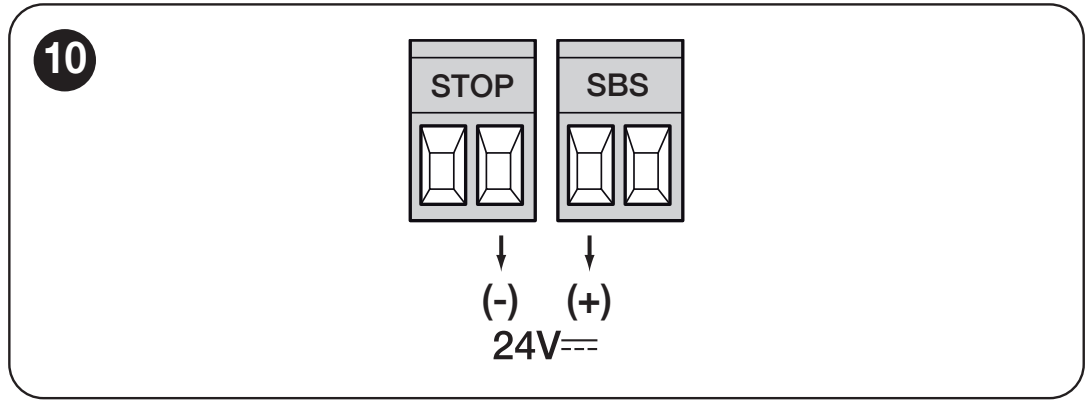

Piederumus pieslēdz pie MC824HR30. TITAN motora kabelis nav BlueBUS kabelis. Pieslēdzot palīgbarošanu, vadieties pēc STOP un SbS marķējuma un zemāk redzamā attēla.
| Pieslēgums | Polaritāte un elektriskie parametri |
|---|---|
| Palīgbarošana | + SbS spaiļu pāra kreisā spaile; − STOP spaiļu pāra labā spaile ja marķējumi novietoti kā attēlā. 24 V DC, −30 % / +50 %, ne vairāk kā 200 mA. Spriegums saglabājas arī gaidstāves režīmā. |
| BlueBUS / NICE EPMB | Paralēlais pieslēgums ar diviem vadiem, bez polaritātes. 2 × 0,5 mm² līdz 20 m; 20–40 m gadījumā 2 × 1 mm². Iestatiet fotobūnu adreses un atkārtojiet ierīču apmācību. |
| SbS, OPEN, CLOSE | Bezpotenciāla NO komutācijas kontakti. Bez +/−; nepievienojiet ārēju spriegumu. |
| STOP | NO, NC vai 8,2 kΩ atkarībā no pieslēgtās drošības ierīces. Ieejas veids tiek noteikts apmācības laikā; kontaktam nav polaritātes. |
| FLASH / NICE ELDC | Brīdinājuma gaismas izvade 12 V DC, ne vairāk kā 21 W. Izmantojiet ELDC paredzēto ieeju un pieslēguma veidu atbilstoši attiecīgajam barošanas avotam; nepārnesiet uz šejieni SbS/STOP palīgizvades polaritāti. |
| ELS / elektriskā slēdzene | 12 V AC, ne vairāk kā 15 VA; bez +/−. Izvēlieties PLA10 vai PLA11 atbilstoši slēdzenes mehāniskajam novietojumam. |
Informāciju par citu ieeju un izeju pieslēgšanu skatiet pilnajā MC824HR30 spaiļu tabulā. Nepārvienojiet drošības ierīces tikai tāpēc, lai vārti sāktu darboties.
Pirmā iedarbināšana ar MC824HR30
Pirms ieslēgšanas jābūt pabeigtai kronšteinu, atduru, motora un kodētāja vadu, kā arī drošības ierīču montāžai. Mācāmo kustību laikā atbrīvojiet visu vārtu kustības zonu.
| Secība | Veicamās darbības vadības blokā |
|---|---|
| 1. Pieslēguma pārbaude | Pārbaudiet motoru un tā ENC, aizsargvadus, fotobūnas un STOP. Vienai vērtnei izmanto M2. |
| 2. Motora izvēle | Iestatiet precīzu tipu TTN3724HS ar Motor Type selektoru atbilstoši tabulai un selektora oriģinālajam attēlam. Izvēle jāveic pirms gala stāvokļu apmācības. |
| 3. Ierīču apmācība | Reģistrējiet pieslēgtās BlueBUS un STOP ierīces saskaņā ar MC824HR30 pirmās iedarbināšanas instrukciju. Atkārtojiet šo darbību pēc ierīču pievienošanas vai noņemšanas. |
| 4. Pozīciju apmācība | Atbloķējiet vērtnes, novietojiet tās piemērotā sākuma pozīcijā un nobloķējiet. Izmantojiet pozīciju apmācības procedūru izvēlētajam režīmam. Ja kustības virziens vai secība ir nepareiza, nekavējoties pārtrauciet apmācību. |
| 5. Sistēmas pārbaude | Pārbaudiet pilnīgu atvēršanu un aizvēršanu, vērtņu pārlaiduma secību, palēnināšanu un visas drošības ierīces. Tikai pēc tam nododiet vārtus ekspluatācijā. |
Programmēšana un tālvadības pults
TITAN TTN3724HS nav savu iestatīšanas pogu. To iestata ar trim MC824HR30 pogām: OPEN, STOP/SET un CLOSE. Automātisko aizvēršanu, pauzi, spēku, ātrumu, palēnināšanu un vērtņu aizkavi iestata vadības blokā atbilstoši konkrēto vārtu vajadzībām.
| Iestatījums | Procedūra |
|---|---|
| I un II līmenis | Pilnās MC824HR30 programmēšanas tabulas ietver diapazonus, LED vērtības un rūpnīcas iestatījumus. |
| Spēks un palēnināšana | Spēka palielināšana neaizstāj vārtu iesprūšanas novēršanu. Pēc izmaiņām atkārtojiet darbības un drošības pārbaudi. |
| Tālvadības pultis NICE MYGO4 | Tās sapāro uztvērējā NICE OXIBD saskaņā ar radio vadības instrukciju. Raidītāja apmācība nav saistīta ar trajektorijas apmācību. |
| Dzēšana vai atiestatīšana | Izmantojiet attiecīgā vadības bloka vai uztvērēja instrukciju. Plates atiestatīšana un radio atmiņas dzēšana ir atšķirīgas darbības. |
Darbība strāvas padeves pārtraukuma laikā
Bez akumulatora vārtus atbloķējiet ar atslēgu. Pašreizējā vadības bloka automātiskai rezerves barošanai izmantojiet NICE PSS324. Akumulatoru pievieno paredzētajam vadības bloka savienotājam tikai pēc montāžas, apmācības un pārbaužu pabeigšanas; atsevišķs motors ar to nav aprīkots.
Izmantojot NICE PS124 vai vecāku PS324 kopā ar MC824HR30 nepieciešams adapteris NICE CABLA11 un uz plates jābūt izslēgtam gaidstāves režīmam (I līmenis, L4 = OFF). Ar adapteri vien nepietiek, ja nav pareizu iestatījumu. Sīkāku informāciju skatiet MC824HR30 rezerves barošanas pieslēgumā.
Saules enerģijas barošana SOLEMYO
NICE SOLEMYO SYKCE30 pēc dienā veikto ciklu skaita, piederumu patēriņa un saules apstākļu izvērtēšanas nodrošina piemērota komplekta barošanu bez elektrotīkla. SOLEMYO gadījumā nepieciešams ieslēgt gaidstāves režīmu. Elektrotīkla un saules enerģijas barošanu nedrīkst pieslēgt vienlaikus. Šis iestatījums atšķiras no PS124/PS324 izmantošanas kopā ar CABLA11.
Problēmu novēršana
| Pazīme | Ko pārbaudīt |
|---|---|
| Motors nekustas | Vadības bloka barošanu un indikāciju, piedziņas atbloķēšanu, MOTOR barošanas kabeli un atbilstošo ENC. Izmantojiet MC824HR30 diagnostika. |
| Mācīšanās laikā kustas pretējā virzienā | Pārtrauciet apmācību. Pēc visu barošanas avotu atvienošanas pārbaudiet motora vadus un izvēlēto modeli; aizsargvads paliek pie PE. |
| Apstājas vai atgriežas | Vispirms manuāli pārbaudiet mehānismu, ģeometriju un atdures. Pēc tam pārbaudiet drošības ieejas un attiecīgo kodētāju. Lielāks spēks neatrisina mehānisko pretestību. |
| Vārtu vērtnes pārklājas nepareizi | M1/M2 piešķīrums, to ENC un atvēršanas/aizvēršanas aizkave atbilstoši pārlaidumam. Atkārtojiet nepieciešamo apmācību. |
| Poga darbojas, bet tālvadības pults ne | Pārbaudiet raidītāju, bateriju un radio uztvērēja atmiņu saskaņā ar tālvadības pulšu sapārošanu. |
| Nedarbojas elektrotīkla pārtraukuma laikā | Pārbaudiet baterijas stāvokli un pieslēgumu; PS124/PS324 gadījumā arī CABLA11 un Stand-by OFF. Pārbaudiet rezerves barošanas nosacījumus. |

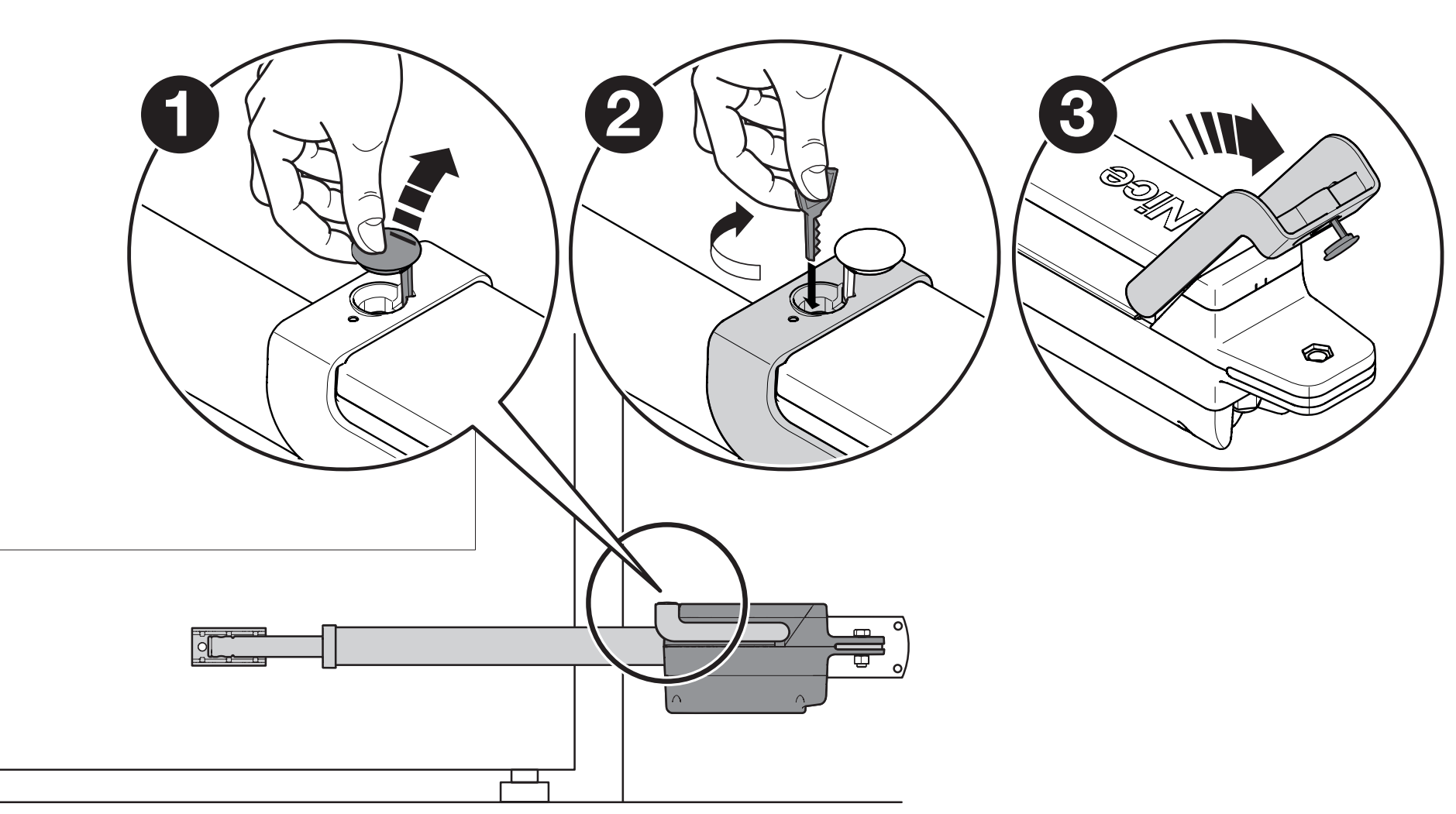

Manuāla atbloķēšana un bloķēšana
- Apturiet kustību un nodrošiniet vērtni pret patvaļīgu kustību. Atveriet gumijas atbloķēšanas vāciņu.
- Ievietojiet atslēgu un pagrieziet to par 90° pulksteņrādītāja kustības virzienā. Tagad vērtni var manuāli atvērt vai aizvērt.

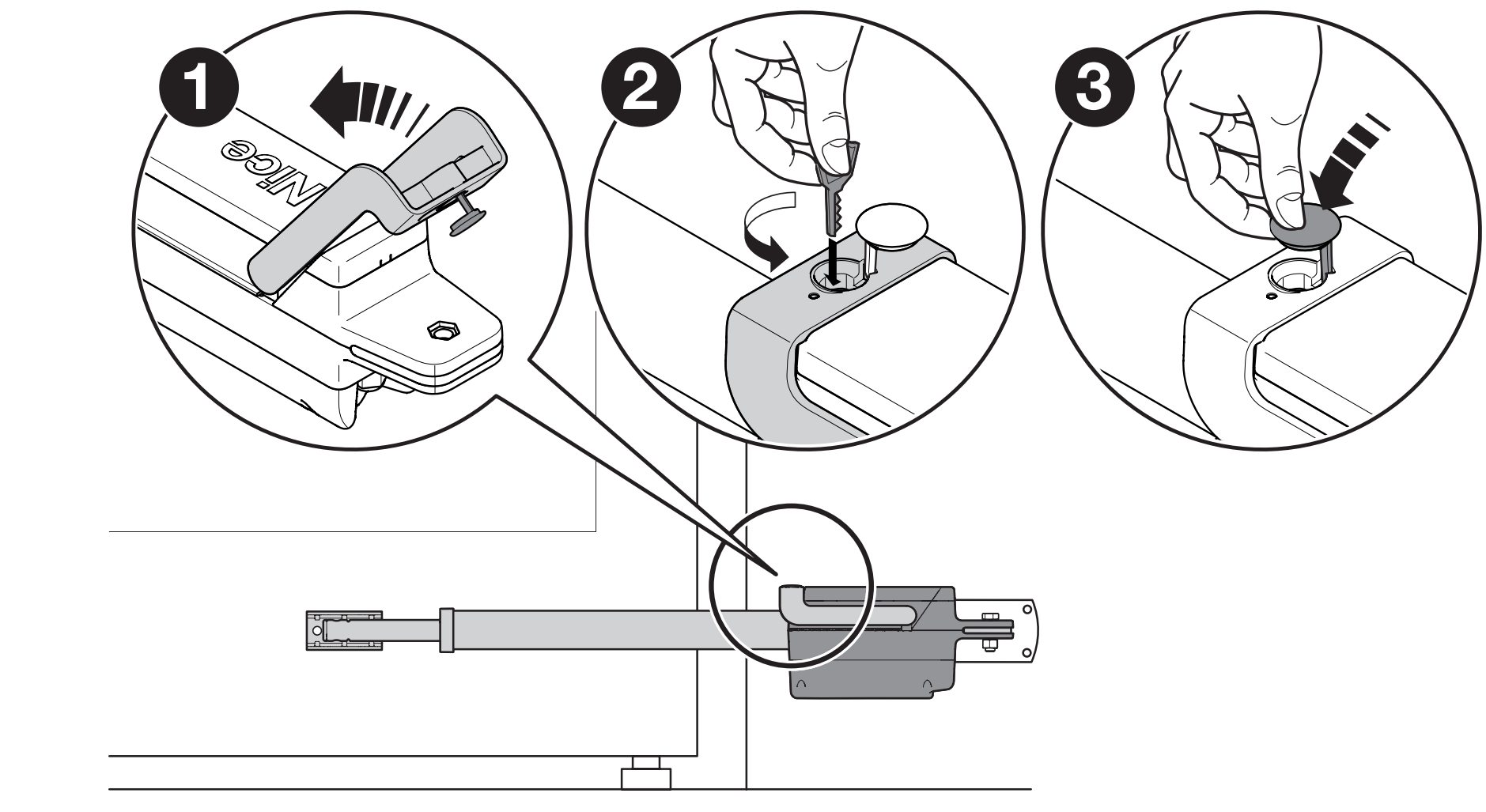

- Pirms automātiskās darbības atsākšanas pārvietojiet vērtni aptuveni līdz gājiena vidum un pagrieziet atslēgu par 90° pretēji pulksteņrādītāja kustības virzienam un aizveriet atveri.
- Divviru vārtiem atbloķējiet vai bloķējiet katru motoru atsevišķi.
Drošības pārbaude un nodošana
- Atbloķētai vērtnei jābūt manuāli atveramai un aizveramai ar spēku, kas nepārsniedz 390 N. Tā ir mehāniskās kustības pārbaude, nevis pieļaujamais trieciena spēks, kas iedarbojas uz cilvēku.
- Nobloķējiet motorus un pārbaudiet atvēršanu, aizvēršanu un apturēšanu. Pārbaudiet atdures, vērtņu pārlaidumu un gala pozīciju sasniegšanu.
- Pārbaudiet atsevišķi fotoelementus, STOP, drošības malas un citus aizsargelementus. Ja aizsardzībai izmanto spēka ierobežošanu, uzstādītājam jāizmēra trieciena spēki un jāpārbauda iekārtas drošums.
- Motora spēku iestata vadības bloks; tehnisko datu tabulā norādītais maksimālais motora spēks nav drošs kontakta spēks, kas iedarbojas uz cilvēku.
- Vārtus nododiet ekspluatācijā tikai pēc sekmīgām pārbaudēm un īpašnieka instruēšanas par vadību, atbloķēšanu un apkopi. Bērni nedrīkst spēlēties ar vadības ierīcēm vai vārtu kustības zonā.
Regulāra apkope
Pārbaudi veiciet ne retāk kā reizi 6 mēnešos. Kad barošana ir atvienota, pārbaudiet kronšteinu un skrūvju stiprinājumu, koroziju, tapu un kustīgo detaļu nodilumu, kabeļus, kabeļu ievadus un blīves. Nomainiet bojātās detaļas; pēc barošanas atjaunošanas atkārtojiet visu vārtu darbības un drošības pārbaudes. Neatrisiniet konstatētu mehānisku defektu, palielinot spēku.
TTN3724HS tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Tips | Lineārs neatgriezenisks motors ar magnētisko kodētāju |
| Motora barošana | 24 V DC |
| Vadības bloks | MC824H; pašreizējais MC824HR30 atsevišķi |
| Maksimālais vērtnes garums/svars | 3,7 m / 450 kg kā atsevišķas maksimālās vērtības atbilstoši diagrammai |
| Virzuļa maksimālais ātrums | 3,2 cm/s = 0,032 m/s |
| Gājiens | 510 mm |
| Strāva bez slodzes | 1,5 A |
| Nominālā/maksimālā strāva | 2,5 A / 6 A |
| Nominālā/maksimālā jauda | 60 W / 150 W |
| Nominālais/maksimālais spēks | 300 N / 2 200 N |
| Darba cikls | Pēc ražotāja norādītā — nepārtraukts darba cikls; piemērotība lietošanai ir atkarīga no visiem vārtiem un vadības sistēmas kopumā |
| Aizsardzības pakāpe | IP54 |
| Darba temperatūra | −20 līdz +55 °C |

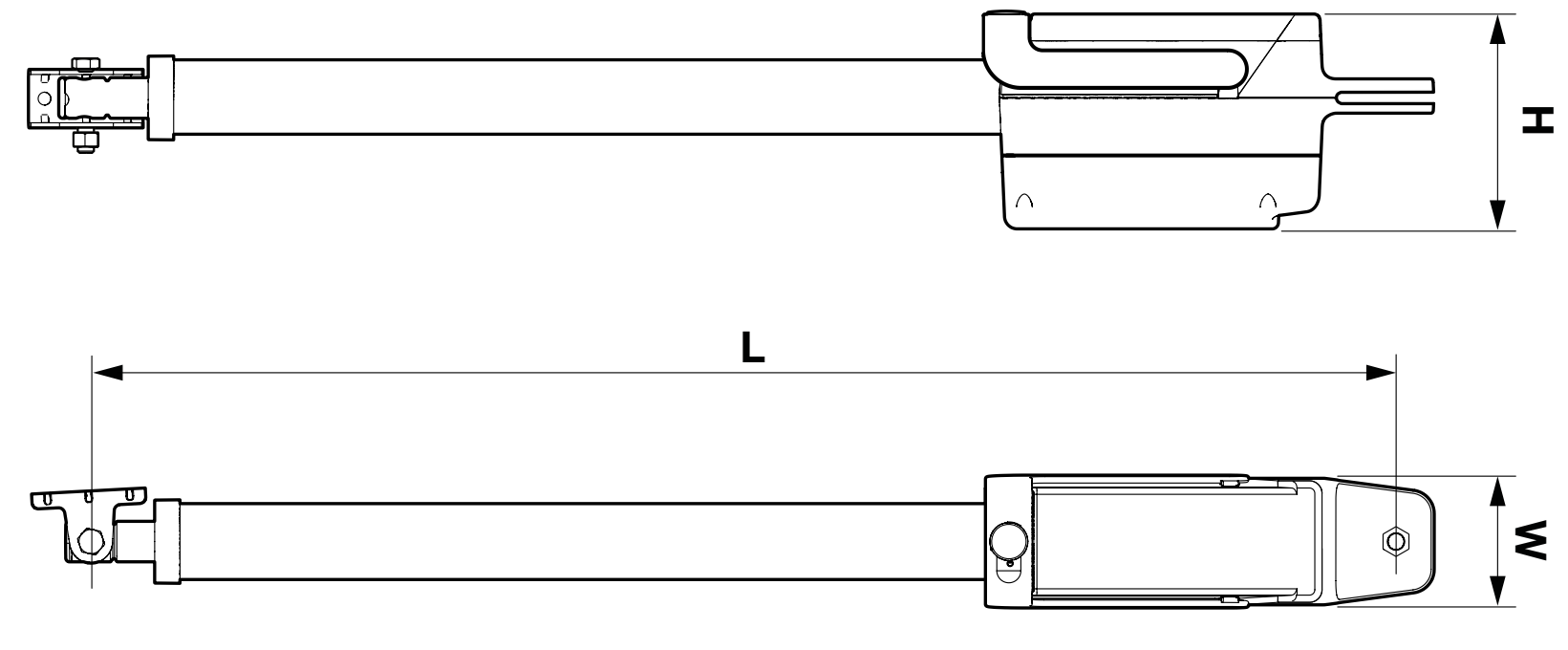

| Korpusa izmēri | 910 × 105 × 170 mm |
| Montāžas garums L | 860–1 370 mm atkarībā no virzuļa izbīdījuma |
| Motora svars | 8 kg |
Montāžas garums L no rasējuma un korpusa izmēri ir atšķirīgi lielumi. Novērtējot nepieciešamo vietu, ņemiet vērā arī kronšteinus, vērtnes kustību un piekļuvi vākam.
