NICE SNA4 — rezerves vadības bloks NICE Spinbus SN6041 piedziņām
| Produkta pieejamība: | pēc pieprasījuma | Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas. |
|---|
pēc pieprasījuma
182,81 € ar PVN
| Svars |
|---|
| 0,50 kg |
Produkta apraksts NICE SNA4 — rezerves vadības bloks NICE Spinbus SN6041 piedziņām
NICE SNA4 vadības bloks ir saderīgs ar garāžas vārtu piedziņām NICE Spinbus SN6041. Komplektā ir iekļauts tipa savienotājs SM savienošanai radio signāla uztvērēja (SMXI, OXI,...) no tālvadības pulšu (Flor, Era Flor, Era One, Era Inti,...).
Atbalsta tehnoloģiju BlueBus, kas ļauj ērti pieslēgt papildu ierīces (fotoelementi, signāllampa, karšu lasītāji, atslēgas slēdži, u.c.) izmantojot tikai divdzīslu kabeli, turklāt nav jāievēro polaritāte.
Pateicoties tehnoloģijai 24V tā ir piemērota arī NICE Solemyo saules enerģijas sistēmai, kas nodrošina barošanu arī vietās, kur nav pieejams elektroenerģijas avots. Tāpat ir iespējams vadības bloku barot no NICE PS124 rezerves akumulatora, kas vairākas stundas pēc strāvas padeves pārtraukuma ļauj vairākas reizes atvērt un aizvērt garāžas vārtus. Gaidstāves režīmā vadības bloka un tam pievienotā vadības signāla uztvērēja patēriņš ir tikai 2 W (barojot no PS124 akumulatoravai Solemyo saules enerģijas sistēmas, patēriņš ir tikai 0,1 W).
Atbalsta NICE Opera tehnoloģiju. Diagnostika ar brīdinājuma signāllampu.
Pēc vārtu vērtnes garuma noteikšanas automātiski tiek iestatīti paātrinājuma un palēninājuma intervāli, atverot un aizverot vārtus; iespējams iestatīt arī spēku, ātrumu utt.; skatiet piedziņas vadības bloka programmēšana. Šķēršļu noteikšana visā vārtu vērtnes kustības laikā nodrošina drošu motora darbību.
NICE SNA4 vadības bloks ir piemērots Slovākijas klimatiskajiem apstākļiem un atbilst visiem Eiropas drošības standartiem.
Ar NICE SNA4 vadības bloku saderīgie piederumi
Iesakām papildus iegādāties ar vadības bloku saderīgus papildpiederumus:
| Kas | Kāpēc | Tips |
|---|---|---|
| Signāllampa | Signāllampa ar mirgojošu gaismu brīdina par vārtu kustību — piemērota iebrauktuvēm ar sliktu pārredzamību. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības rādiusu. | |
| Fotoelementi | Aizverot vārtus, fotoelementi nosaka šķērsli un aptur kustību — vārti neuzbrauks automašīnai vai cilvēkiem. | - MoonBUS (MOFB) |
| Raidītājs |
Vārtu tālvadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - SMXI |
| Antena | Labākam tālvadības pults darbības rādiusam. | - iebūvēta signāllampā LUCYB, MLBT - tikai ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudzi transportlīdzekļi vai cilvēki un nevēlaties katram izsniegt pulti vai atvērt vārtus manuāli. | - MOTXR |
NICE SNA4 vadības bloka un NICE Spinbus SN6041 piedziņas instrukcija
NICE SNA4 vadības bloka un NICE Spinbus SN6041 piedziņas instrukciju lejupielādējiet šeit:
NICE SNA4 vadības bloka un NICE Spinbus SN6041 piedziņas instrukcija
NICE SNA4 vadības bloka pieslēgšana NICE Spinbus SN6041 piedziņai
... elektrotīklam
Vienkārši pievienojiet piedziņu kontaktligzdai.
...papildierīču pieslēgšana
Brīdinājums: Pirms papildierīču pievienošanas, atvienošanas vai pieslēguma maiņas noteikti atslēdziet elektroapgādi — izslēdziet automātslēdzi, izņemiet barošanas drošinātāju, vai atvienojiet rezerves akumulatoru.
NICE SNA4 piedziņas vadības bloks NICE Spinbus SN6041 nodrošina šādas ieejas un izejas papildierīču pieslēgšanai:
| Ieeja/izeja | Apraksts | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmējama izeja, kuras darbību var iestatīt, programmējot II līmeņa parametru L4; skatiet II līmeņa programmēšana, L4 – izejas indikators. To var ieprogrammēt šādām ierīcēm:
|
|||||||||||||
| Ieeja saderīgu ierīču paralēlam pieslēgumam, kas izmanto tehnoloģiju BlueBUS ar divdzīslu kabeli, pa kuru tiek padota gan elektrobarošana, gan sakaru signāls. | |||||||||||||
| STOP (Apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
||||||||||||
| Ieeja ierīcēm, kas vārtus darbina pakāpeniski (skatiet Vārtu kustības pakāpeniska vadība). Var pieslēgt normāli atvērtas ierīces (NO). | |||||||||||||
| OPEN (Atvērt) |
Ieeja ierīcēm, kas vada vārtu kustības atvēršanu (skat. Vārtu atvēršana). Var pieslēgt ierīces ar normāli atvērtiem kontaktiem (NO). | ||||||||||||
| ANTENA (Antena) |
radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. |

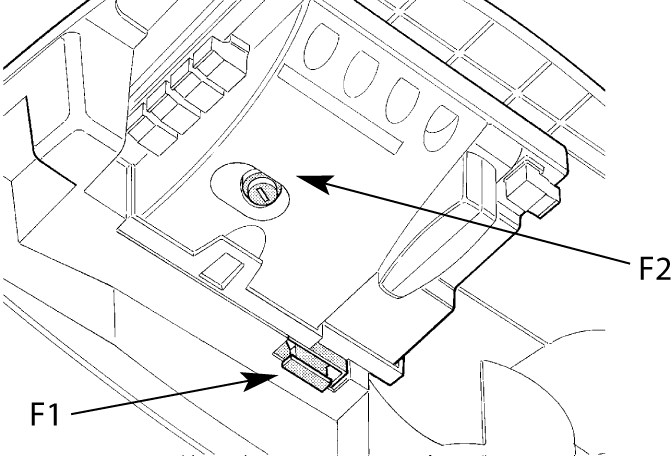

Piedziņas drošinātāji
 |
Piedziņā piedziņā ir divi drošinātāji:
|

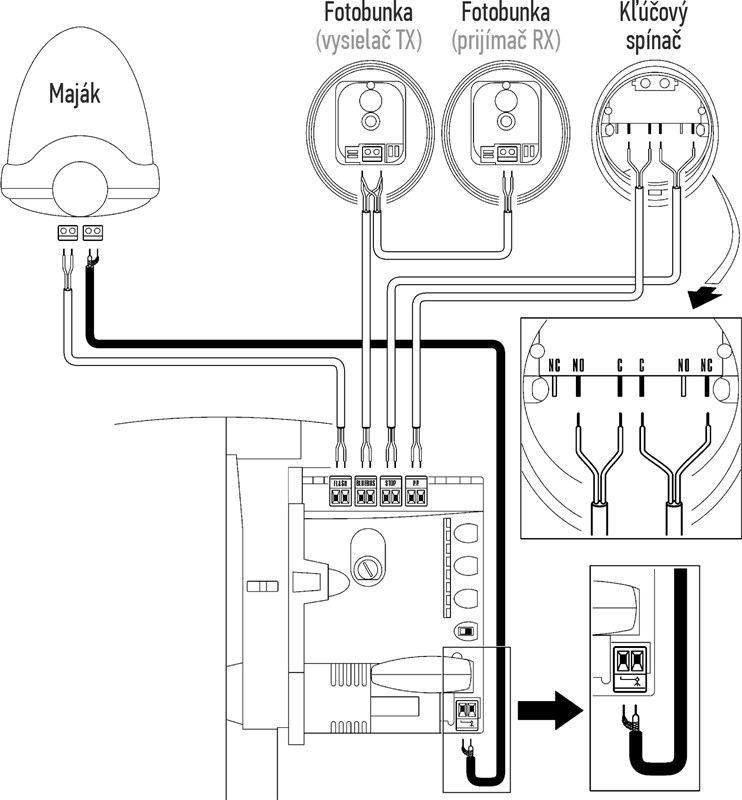

Standarta pieslēguma shēma:

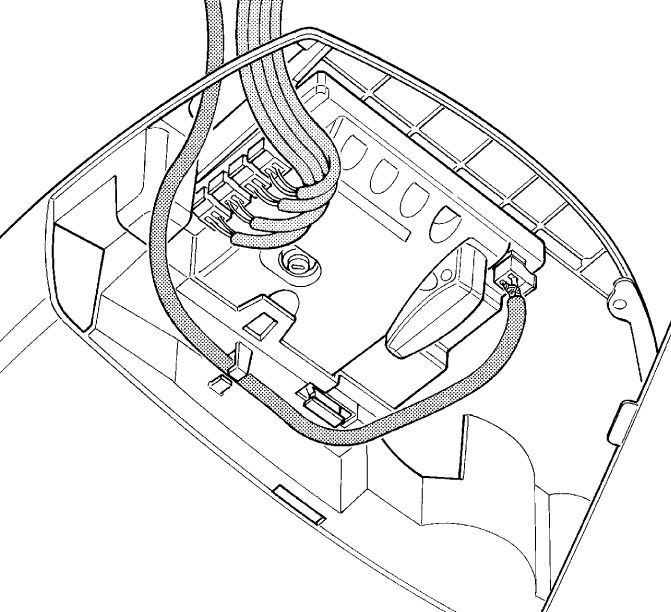

Vadu pieslēgšana
Pievadiet vadus un pievienojiet tos vadības blokam šādi:

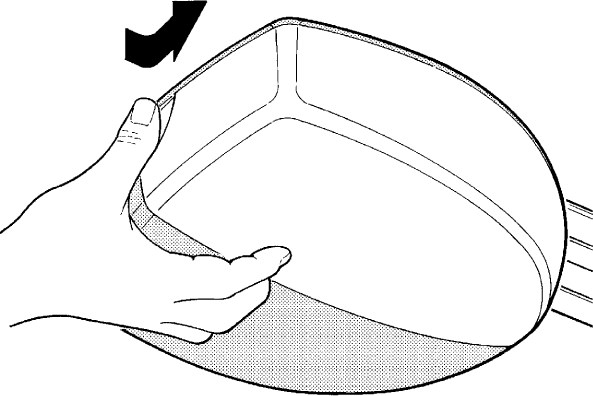

| 1. Piespiediet balto vāku un pagrieziet to | 2. Izvelciet vadus caur atveri, antenas kabeli izvelciet sānos caur cilpiņu un pievienojiet visus vadus. |
|---|---|
 |
 |
Piedziņas fotoelementi
Lietotājam ļoti ērti lietojamā BlueBUS tehnoloģija ļauj nodrošināt barošanu un vadīt līdz pat 6 fotoelementu pāriem ar divdzīslu kabeli.
VAIRĀKU FOTOELEMENTU PĀRU PIESLĒGŠANA NICE MOFB DATU TĪKLAM NICE BLUEBUS
Novietojiet fotoelementus ap vārtiem vai durvīm atbilstoši pieslēguma piemēriem un iestatiet džemperus saskaņā ar džemperu tabulu fotoelementiem NICE MOFB vārtu piedziņas. Lai novērstu savstarpējus traucējumus starp tuvu novietotiem fotoelementu pāriem, atbilstoši šiem pieslēguma piemēriem, jāievēro raidītāju TX un uztvērēju RX. Pievienojiet fotoelementus paralēli, kā parādīts attēlā (polaritāte nav jāievēro):

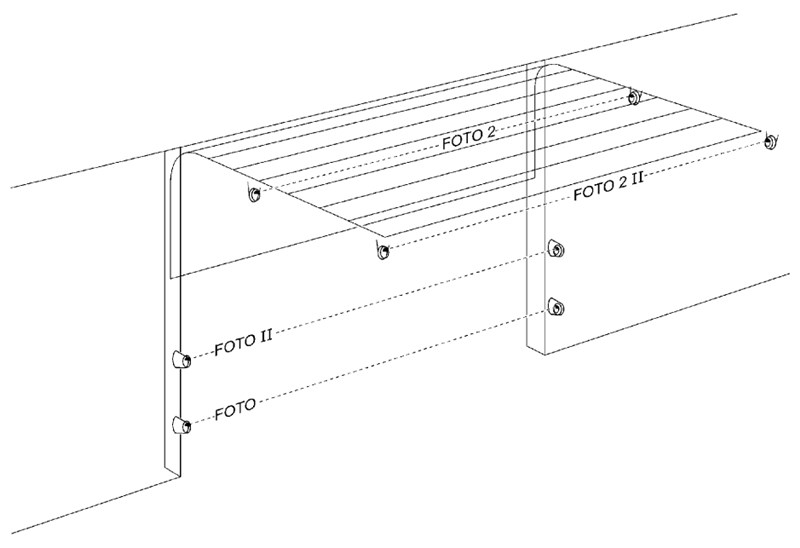

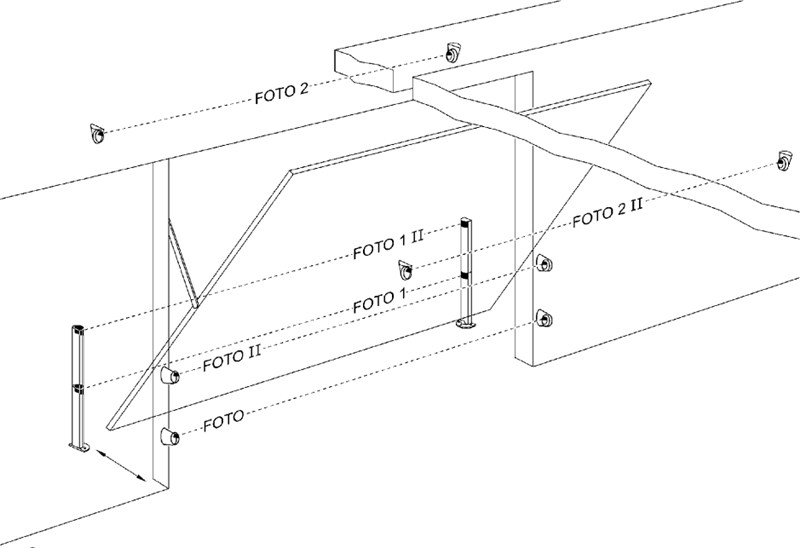

Fotoelementu pieslēguma piemērs
| Sekciju garāžas vārti | Uz augšu paceļamie garāžas vārti |
|---|---|
 |
 |
Ja vēlaties, lai fotoelementi darbotos kā vārtu atvērēji (skat. FA1 un FA2 attēlā attēlā), t. i., lai, iebraucot ar transportlīdzekli starp to optiskajām asīm, vārti atvērtos, jāpārtrauc savienojums A raidītājā TX un uztvērējā RX, skat. attēlu:
NICE MOFB vārtu piedziņas fotoelementu džemperu tabula
 |
Vairāku fotoelementu pāru pieslēgšana BlueBUS sistēmai BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas; katram pievienotajam pārim jābūt savai unikālai džemperu kombinācijai. Vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu kombināciju. Vienam fotoelementu pārim džemperi gan raidītājā TX, gan uztvērējā RX jāiestata vienādi. Ja attiecīgajam džempera iestatījumam izmanto tikai vienu džemperi, otru vienmēr ievietojiet tukšajā nodalījumā, kā redzams attēlā pa kreisi. |
| Fotoelementu pāra apzīmējums | Džemperu kombinācija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 UZMANĪBU! NEATĻAUTA KONFIGURĀCIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Ja fotoelements kāda iemesla dēļ ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā oriģinālajam, un ierīču atpazīšanas fāze nav jāveic.
Piedziņu radio signāla uztvērējs
 |

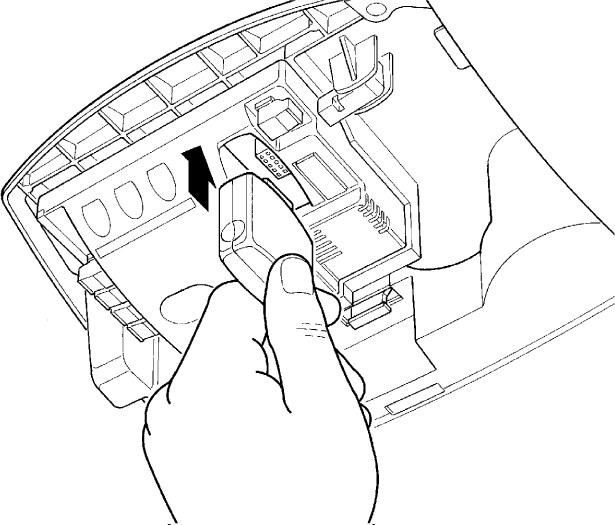

SNA4 vadības bloks NICE Spinbus SN6041 piedziņa ir SM savienotājs ārējā uztvērēja pievienošanai radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu komandas, ko pārraida no tālvadības pultīm, tātad tas ir priekšnoteikums bīdāmo vārtu attālinātai vadībai ar tālvadības pulti. |
Pults savienošana pārī ar piedziņu
Apmeklējiet mūsu pults savienošanas pārī ar piedziņu instrukciju, vai noklikšķiniet uz:
Piedziņai pievienoto ierīču atpazīšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma izmaiņām BlueBUS ieejās un STOP jāveic papildu ierīču atpazīšanas fāze. Piedziņa pati brīdinās par šīs darbības nepieciešamību, mirgojot LED indikatoriem L1 un L2.
 |
|
Vārtu vērtnes garuma noteikšana
Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas attālumu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvietos vārtus no vienas gala atdures līdz otrai un noteiks to garumu.
 |
|
Piedziņas programmēšana
Spinbus SN6041 piedziņas SNA4 vadības blokā var ieprogrammēt vairākas funkcijas, gan ieslēdzot vai izslēdzot funkciju I līmeņa programmēšanā, gan iestatot noklusējuma parametru II līmeņa programmēšanā.

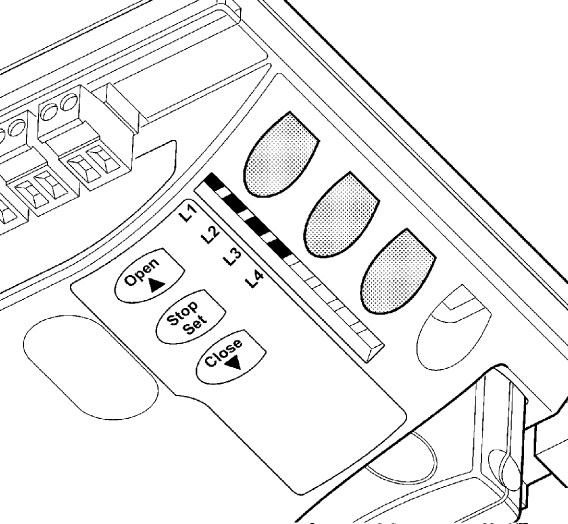

SNA4 vadības blokam ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Lietošana |
|---|---|---|
| Atvērt | Poga ļauj dot piedziņai vārtu atvēršanas komandu. Programmēšanas laikā tā arī tiek izmantota, lai palielinātu programmējamā parametra vērtību. | |
| Apturēt/Iestatīt | Poga ļauj dot piedziņai vārtu apturēšanas komandu. Nospiežot un turot pogu 5 sekundes, jūs atvērsiet I līmeņa programmēšanas režīmu. Nospiežot un turot pogu vēlreiz, jūs atvērsiet II līmeņa programmēšanas režīmu attiecīgajai LED diodei. | |
| Aizvērt | Poga ļauj dot piedziņai vārtu aizvēršanas komandu. Programmēšanas laikā tā arī tiek izmantota, lai samazinātu programmējamā parametra vērtību. |
I līmeņa programmēšana.
I līmenī programmēšanas laikā tiek ieslēgta/izslēgta attiecīgā funkcija. Ja kāda funkcija ir ieslēgta, attiecīgā LED diode uz vadības bloka deg. Rūpnīcā visas funkcijas ir izslēgtas.

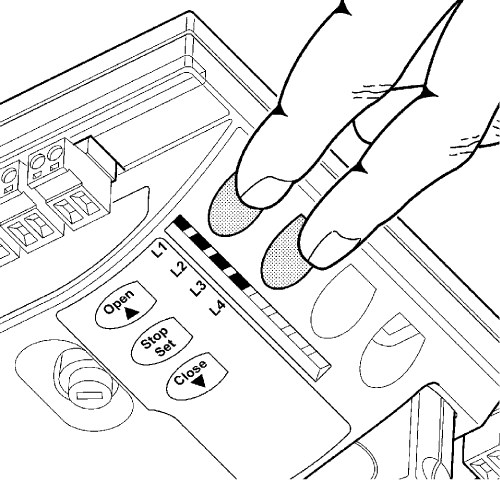

Lai atvērtu I līmeņa programmēšanas režīmu, turiet nospiestu pogu “Apturēt/Iestatīt” aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām “Atvērt” un “Aizvērt” pārvietojiet pašreizējo LED diodi uz augšu vai uz leju. Katras darbības veikšanai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošā LED diode atrodas virs tās funkcijas LED diodes, kuru vēlaties ieslēgt/izslēgt, vienreiz nospiediet pogu “Apturēt/Iestatīt”, lai paātrinātu (funkcija ieslēgta) vai palēninātu (funkcija izslēgta) mirgošanu, un pēc tam atstājiet to šādi, līdz piedziņa pēc 10 sekundēm iziet no programmēšanas režīma. Ja viss noritēja pareizi, attiecīgās ieslēgtās funkcijas LED diode paliks degam.
Programmējamo funkciju saraksts:
| LED | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana |
Pēc noteikta laika (iestatāma sadaļā “II līmeņa programmēšana — Pauzes ilgums”) pēc vārtu atvēršanas tie sāk automātiski aizvērties. Ja funkcija ir izslēgta, vārtus varēs darbināt tikai ar komandu no vārtu tālvadības pults utt. |
| L2 | Aizvēršana pēc fotelementu pārtraukšanas |
Šī funkcija ļauj atstāt vārtus atvērtus tikai tik ilgi, cik nepieciešams transportlīdzekļa caurbraukšanai. Kad fotelementu darbība atjaunojas (transportlīdzeklis ir izbraucis cauri), pēc 5 sekundēm vārti sāk aizvērties automātiski. Šai funkcijai ir divi darbības veidi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekšējo funkciju). Automātiskā aizvēršana ieslēgta — pēc fotelementu darbības atjaunošanās vārti apstājas un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var neatvērties pilnībā. |
| L3 | Motora jauda |
Šī funkcija ietekmē motora jutību pret šķēršļiem. Ja šī funkcija ir izslēgta, piedziņa ir mazāk jutīga, kas ir piemēroti lielākiem un smagākiem vārtu. Ja jūsu vārti ir mazi un viegli, šo funkciju varat ieslēgt. |
| L4 | Gaidstāves režīms |
Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Tā ir īpaši piemērota barošanai no rezerves akumulatora (piemēram, NICE PS124). Ja funkcija ir aktīva, vadības bloks izslēdzas minūti pēc pēdējās vārtu kustības BlueBUS ieeja (un līdz ar to visas tai pievienotās ierīces), kā arī visas LED diodes, izņemot BlueBUS LED diode, kas mirgos lēni. Šādā stāvoklī, saņemot komandu, vadības bloks vispirms restartējas un tikai pēc tam izpilda attiecīgo komandu. |
II līmeņa programmēšana.
II līmenī programmēšanas laikā tiek iestatītas attiecīgo funkciju vērtības (šīs funkcijas atšķiras no I līmeņa).

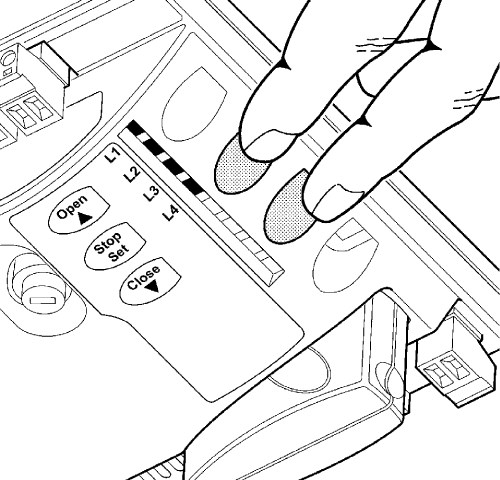

Aizmirstiet par I līmeņa programmēšanu. Lai atvērtu II līmeņa programmēšanas režīmu, turiet nospiestu pogu “Apturēt/Iestatīt” aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām “Atvērt” un “Aizvērt” pārvietojiet pašreizējo LED diodi uz augšu vai uz leju. Katras darbības veikšanai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošā LED diode atrodas virs tās funkcijas LED diodes, kurai vēlaties iestatīt parametru, nospiediet un turiet pogu “Apturēt/Iestatīt”, lai atvērtu attiecīgās LED diodes iestatījumus. LED diode, kas paliek iedegta (joprojām turot nospiestu “Apturēt/Iestatīt”), norāda pašreizējo parametra vērtību. Šo vērtību var palielināt vai samazināt ar pogām “Atvērt” un "Aizvērt” (joprojām turot nospiestu pogu “Apturēt/Iestatīt”), pēc tam atlaidiet pogu “Apturēt/Iestatīt” un atstājiet to šādi, līdz piedziņa pēc 10 sekundēm iziet no programmēšanas režīma. Lai pārbaudītu, vai viss noritēja pareizi, atkārtojiet procedūru, nemainot parametra vērtību.
Programmējamo iestatījumu funkciju saraksts:
|
Ieejas LED diode — Nosaukums |
Iestatījuma LED diode — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja vērtība ir “Automātiska aizvēršana“ I līmeņa programmēšanā. |
L1 — 10 sekundes L2 — 20 sekundes L3 — 40 sekundes L4 — 80 sekundes |
|
Iestata vārtu kustības secību, kas tiek aktivizēta, atkārtoti nospiežot, piemēram, vārtu tālvadības pults pogu, vai izmantojot soļu režīma ieeja (saukta arī par P.P., vai soļu režīmu). |
L1 — Atvērt/Apturēt/Aizvērt/Apturēt L2 — Atvērt/Apturēt/Aizvērt/Atvērt L3 — Kopīpašuma režīms L4 — Turēt nospiestu |
|
Iestata vārtu kustības ātrumu normālas darbības laikā (izņemot vārtu paātrināšanos un palēnināšanos). |
L1 — Ļoti lēns (55%) L2 — Lēns (70%) L3 — Vidējs (85%)) L4 — Ātrs (100%) |
|

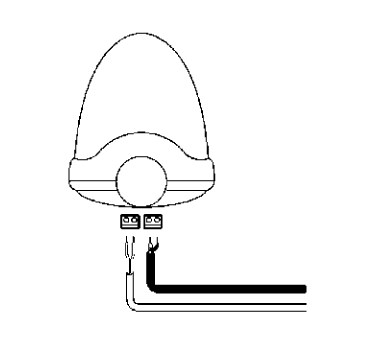

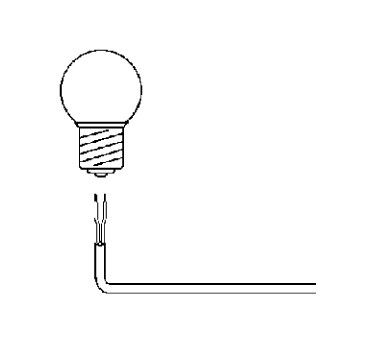

Iestata, kad uz FLASH izeju jānosūta signāls. |

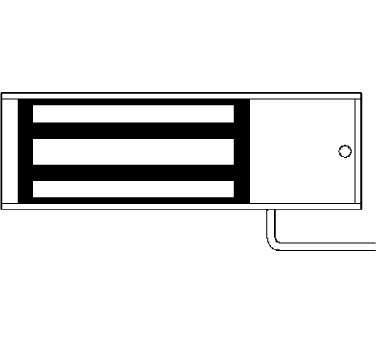

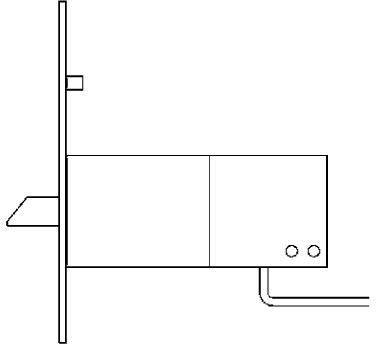

L1 — Atvērtu vārtu indikators L2 — Brīdinājuma bākuguns L3 — Elektromehāniskā slēdzene L4 — Elektromagnētiskā slēdzene |
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārēja barošana (piemēram, indikatorapgaismojums, atslēgas slēdzis, magnētiskās kartes utt.), pievienojiet ierīci, kā parādīts attēlā. Padeves spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 100mA. |
Piedziņas īpašās funkcijas
Vārti paliek atvērti
Ja komanda uz soļu režīma ieeju (saukta arī par P.P. vai soļu režīmu) ilgst vairāk nekā 3 sekundes, vadības bloks turēs vārtus atvērtus, kamēr komanda būs aktīva. Šī funkcija ir īpaši noderīga, ja to izmanto kopā ar taimeri.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, starā fotoelementu nonāk nenovēršams šķērslis un drošības apsvērumu dēļ vārti nekustas, var aktivizēt režīmu “Turēt nospiestu”, vai nu pastāvīgi, izmantojot II līmeņa programmēšanā. iestatījumu L2 — Soļu režīms uz vērtību L4 — Turēt nospiestu, vai īslaicīgi:
- Dodiet vārtiem komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja rodas problēma, vārti nekustēsies un bākuguns visticamāk signalizēs par kļūdu.
- Tāpēc 3 sekunžu laikā pēc iepriekšējās komandas došanas dodiet komandu vēlreiz un turiet to nospiestu.
- Kamēr turēsiet komandu, vārti kustēsies; tiklīdz atlaidīsiet pogu, tie apstāsies.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai rodas kāda cita problēma, droši sazinieties ar mūsu tehniskā atbalsta dienestu par NICE piedziņām.
Atkarībā no problēmas veida
Uzstādīšanas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no tālāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un pults LED indikators neiedegas. |
Pārbaudiet, vai tālvadības pults pultij baterijas ir darba kārtībā; ja ne, nomainiet tās. Norādījumus skatiet attiecīgās pults lietošanas instrukcijā. |
|
Vārti nereaģē uz tālvadības pults komandu, bet pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir saglabāta atmiņā uztvērējā darbojas pareizi; ja tā, mēģiniet tālvadības pulti ieprogrammēt no jauna. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai tiek pievadīts 230V spriegums. Ja jā, pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Vārti nekustas, un bākuguns nemirgo. |
Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu. Nosūtot komandu ar tālvadības pulti vajadzētu BlueBUS LED indikatoram divreiz ātri iemirgoties. Ja komandu sūta cita ierīce, izmantojot soļu režīma ieeju (P.P.), vajadzētu iedegties attiecīgajai Gaismas diode STEP-BY-STEP. |
|
Vārti nekustas, un bākuguns vairākas reizes iemirgojas. |
Saskaitiet mirgojumus un apskatiet Diagnostika, izmantojot bākuguns mirgošanu. |
|
Vārti sāk kustēties, bet tūlīt apstājas un sāk kustēties pretējā virzienā. |
Ieprogrammētais motora spēks visticamāk, ir par mazu jūsu vārtiem. Pārbaudiet, vai vārtu kustību netraucē šķēršļi, un, ja nepieciešams, palieliniet piedziņas spēku. |
|
Vārti sāk kustēties, bet bākuguns nedarbojas. |
Pārbaudiet, vai FLASH izejā vārtu darbības laikā ir spriegums (sprieguma līmenis nav svarīgs, aptuveni 10–30 Vdc). Ja izejā ir spriegums, problēma, visticamāk, ir bākugunī (vai citā ierīcē), pamēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja var būt pārslogota; pārbaudiet, vai nav radies īssavienojums vados. |
Diagnostika, izmantojot bākuguns mirgošanu
Vārtu darbības laikā bākuguns regulāri iemirgojas ik sekundi. Ja rodas problēma, bākuguns ar divām ātrām, secīgām mirgojumu sērijām ziņo par kļūdu.
|
Mirgojumu sērija |
Kļūda |
Risinājums |
|---|---|---|
|
1 mirgojums 1 sekundes pauze 1 mirgojums |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai neatbilst tām, kas tika noteiktas ierīču noteikšanas fāzē.. Atkārtojiet noteikšanas fāzi. Ja tas nepalīdz, mēģiniet vēlreiz; pretējā gadījumā ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet garantijas prasību vai salabojiet). |
|
2 mirgojumi 1 sekundes pauze 2 mirgojumi |
Fotoelementu aktivizēšana |
Aktivizējas fotoelementi, kas ir ierasti, ja vārtu aizvēršanās laikā to stars tiek pārtraukts. Ja stars nav ticis pārtraukts, fotoelementi var būt netīri, apžilbināti vai bojāti. |
|
3 mirgojumi 1 sekundes pauze 3 mirgojumi |
Motora spēka ierobežotāja aktivizēšana
|
Kustības laikā vārti konstatē paaugstinātu berzi — iespējams, vārti nav pareizi noregulēti. Pamēģiniet tos pakustināt ar rokām un noregulēt. Parasti palīdz arī motora spēka palielināšana. |
|
4 mirgojumi 1 sekundes pauze 4 mirgojumi |
STOP ieejas aktivizēšana
|
Tika nosūtīta komanda uz STOP ieeju, tādēļ, ja tā ir negaidīta darbība, pārbaudiet tai pievienotās ierīces. |
|
5 mirgojumi 1 sekundes pauze 5 mirgojumi |
Vadības bloka iekšēja kļūda |
Uzgaidiet 30 sekundes un mēģiniet vēlreiz. Ja kļūda joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams vadības bloka remonts vai nomaiņa. |
|
6 mirgojumi 1 sekundes pauze 6 mirgojumi |
Sasniegts darbības laika ierobežojums. |
Uzgaidiet dažas minūtes, līdz ciklu ierobežotājs nokrītas zem robežvērtības. |
|
7 mirgojumi 1 sekundes pauze 7 mirgojumi |
Elektronisko ķēžu iekšēja kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja kļūda joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams vadības bloka remonts vai nomaiņa. |
|
8 mirgojumi 1 sekundes pauze 8 mirgojumi |
Aktīva pastāvīga komanda.
|
Piedziņai nepārtraukti tiek sūtīta komanda — pārbaudiet ierīces, kas pievienotas OPEN ieejai. Ja ir pievienots taimeris, visticamāk, problēma ir tajā.
|
Diagnostika, izmantojot LED diožu mirgošanu
Uz SNA4 piedziņas vadības bloka NICE Spinbus SN6041 ir divas LED diožu grupas, no kurām katra ar mirgošanu vai nepārtrauktu gaismu norāda uz vadības bloka normālu darbību vai kļūdu diagnostiku, kā parādīts tālākajās tabulās.
Horizontālās LED diodes BLUEBUS, STOP, PP, OPEN
|
Indikācija |
Stāvoklis |
Risinājums |
|---|---|---|
|
BlueBUS LED diode |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku vai visas ieejas. Ja tas nepalīdz, atiestatiet un, ja tas joprojām nepalīdz, visticamāk, vadības bloks būs jānomaina. |
|
Mirgo ik sekundi |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri mirgojumi |
Mainījies ieeju stāvoklis |
Normāla darbība — mainījies STEP-BY-STEP ieejas stāvoklis STEP-BY-STEP, STOP, OPEN, tika aktivētas fotoelementi, vai piedziņa saņēma komandu no tālvadības pults. |
|
Mirgošanas sērijas, ko atdala vienas sekundes pauze |
Vairāk iespēju |
Mirgojumu skaits sērijā atbilst kļūdu diagnostikai pēc signāllampas. |
|
LED STOP (Apturēt) |
||
|
Nedeg |
STOP ieeja tika aktivizēta |
Pārbaudiet ierīces, kas pievienotas STOP ieejai. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
LED STEP-BY-STEP (saukta arī par P.P., pakāpeniska vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
STEP-BY-STEP ieeja tika aktivizēta |
Vadības bloks darbojas normāli, ja aktīvā ierīce ir pievienota STEP-BY-STEP ieejai. |
|
LED OPEN (Atvērt) |
||
|
Nedeg |
Viss kārtībā |
OPEN ieeja nav aktīva.
|
|
Deg |
OPEN ieeja tika aktivizēta |
Vadības bloks darbojas normāli, ja aktīvā ierīce ir pievienota OPEN ieejai. |
Vertikālās gaismas diodes L1–L4
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoelementu signāla pārtraukuma nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoelementu signāla pārtraukuma ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Motora jauda nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Motora jauda ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms ir ieslēgta. |
|
Mirgo |
|
Rezerves akumulatora uzstādīšana NICE Spinbus SN6041 piedziņai
NICE PS124 rezerves akumulators nav iekļauts standarta komplektācijā piedziņas, taču to var pasūtīt papildus. To izmanto strāvas padeves pārtraukuma gadījumā, kad vārtu piedziņa tiek barota no akumulatora. Akumulators tiek nepārtraukti uzlādēts no elektrotīkla.

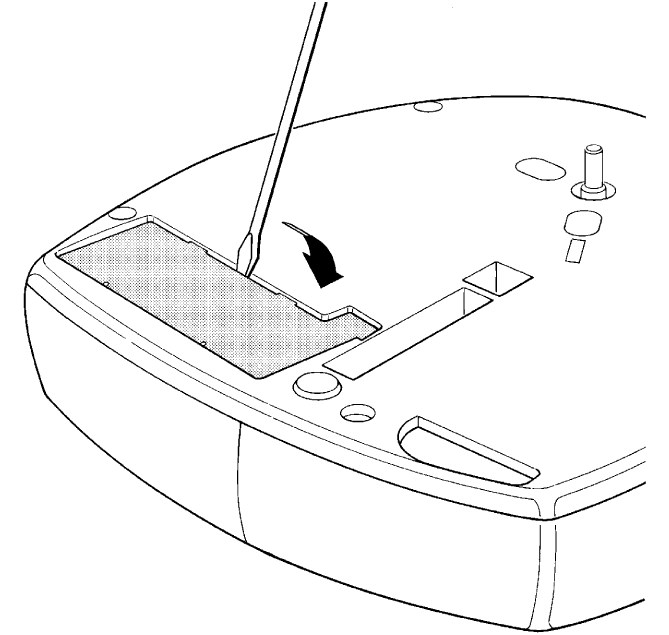

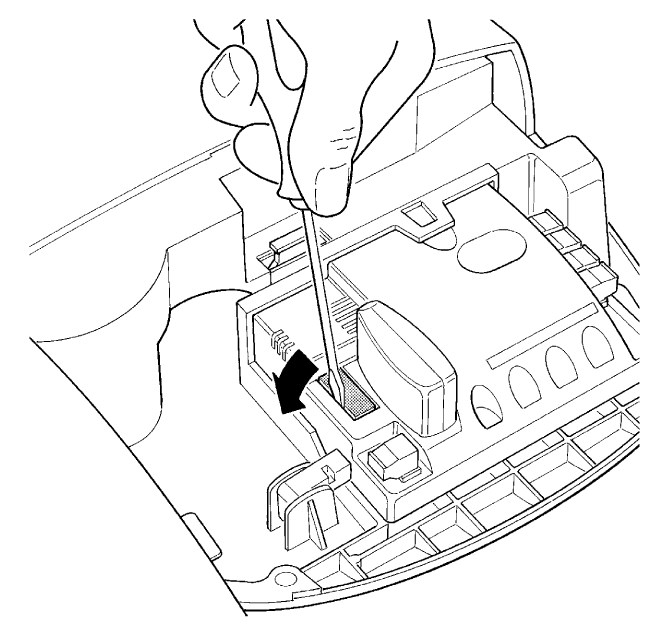

| 1. Izņemiet plastmasas vāciņu, kas nosedz akumulatora savienotāju | 2. Izņemiet plastmasas vāciņu no akumulatora nodalījuma |
|---|---|
 |
 |

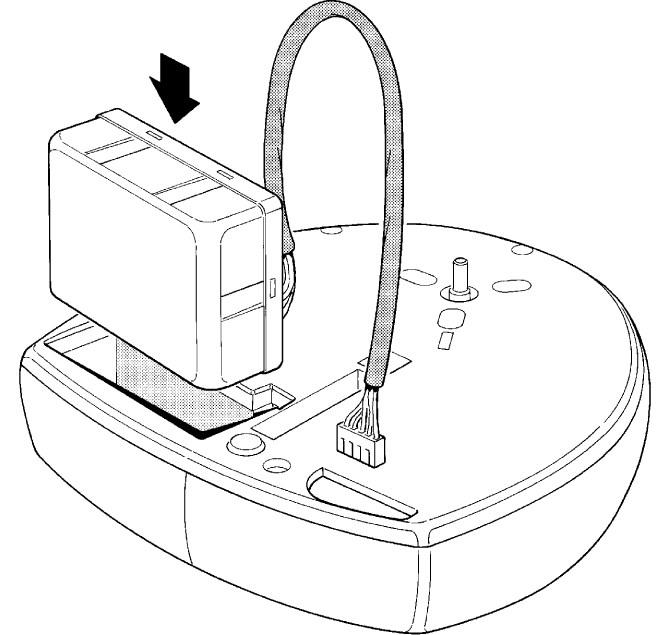

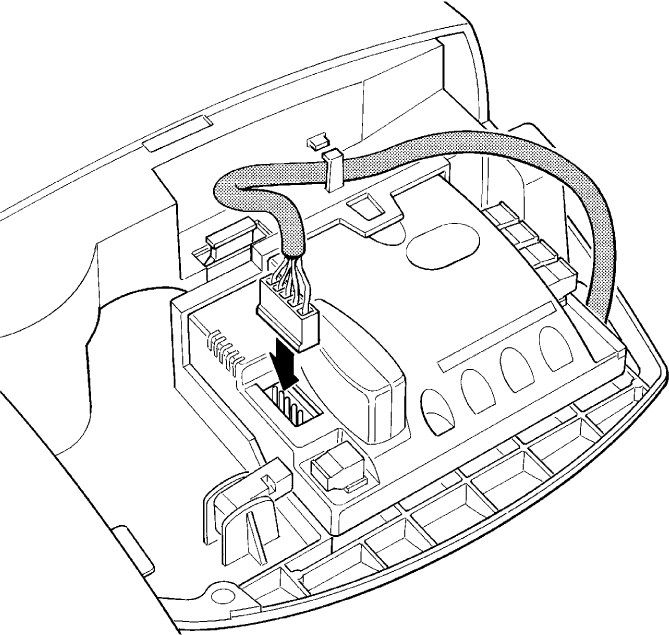

| 3. Ievietojiet akumulatoru nodalījumā, kā parādīts attēlā, un izvelciet barošanas kabeli līdz vadības blokam | 4. Pievienojiet savienotāju vadības blokam |
 |
 |
Vadības bloka atiestatīšana
1. Vienlaikus nospiediet un turiet pirmo (Atvērt) a trešo (Aizvērt) pogu.
2. Kad iedegas visas LED diodes, atlaidiet.
3. Pagaidiet, līdz vadības bloks atiestatās.
NICE SNA4 vadības bloka tehniskie parametri NICE Spinbus SN6041 piedziņai
| Modelis | NICE SNA4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipa apraksts | Vadības bloks reduktormotoram NICE Spinbus SN6041 automātiskai garāžas vārtu darbināšanai privātā vidē. | ||||||||||
| Rezerves barošanas avots | var iegādāties un uzstādīt papildus rezerves akumulatoru NICE PS124 | ||||||||||
| Apgaismojums | Nav, spuldze ir piedziņā. | ||||||||||
| Bākuguns izeja |
Atkarībā no ieprogrammētās izejas:
|
||||||||||
| BlueBUS izeja | viena izeja 6 BlueBUS ierīcēm | ||||||||||
| STOP ieeja | normāli atvērtiem, normāli aizvērtiem kontaktiem un ierīcēm ar nemainīgu pretestību 8,2KΩ | ||||||||||
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | normāli atvērts kontakts (kontaktam aizveroties, tiek dota komanda "Pakāpeniska vadība") | ||||||||||
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u.c. | ||||||||||
| Antenas ieeja | 52Ω koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||
| Programmēšanas funkcijas | 4 ieslēgšanas/izslēgšanas funkcijas (I līmeņa programmēšana.) 4 pielāgojamas funkcijas (II līmeņa programmēšana.) |
||||||||||
| Pašdiagnostikas funkcijas |
|
||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||
| Aizsardzības klase | IP00 |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
