NICE Spinbus SN6041 — atsevišķs garāžas vārtu piedziņas mehānisms
| Produkta pieejamība: | Pārdošana ir beigusies | Diemžēl šo produktu vairs nevar piegādāt. Tas nenozīmē, ka tā vairs nekad nebūs, taču pašlaik nav plānots to atkal pārdot. |
|---|
Produkta apraksts NICE Spinbus SN6041 — atsevišķs garāžas vārtu piedziņas mehānisms
NICE Spinbus SN6041 piedziņa ir paredzēta sekciju garāžas vārtiem ar laukumu līdz 17,7m2, vai uz āru izvirzītiem paceļamajiem garāžas vārtiem ar laukumu līdz 14,7m2, vai neizvirzītiem paceļamajiem garāžas vārtiem līdz 13,5m2. Kuri ir kuri? Ir mehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
(Vai šī piedziņa ir piemērota man?)
Salīdziniet ar citām piedziņām:
| « Mazāk jaudīga piedziņa | Jaudīgāka piedziņa » |
|---|---|
|
|
Nav. |
Šajā produktā — atsevišķā NICE Spinbus SN6041 garāžas vārtu piedziņā (mūsu kods NICE-SN6041) — ietilpst:
- elektromehāniska NICE Spinbus SN6041 piedziņa ar vadības bloku SNA4. Piedziņa tiek piegādāta bez uztvērēja.
- montāžas rokasgrāmata

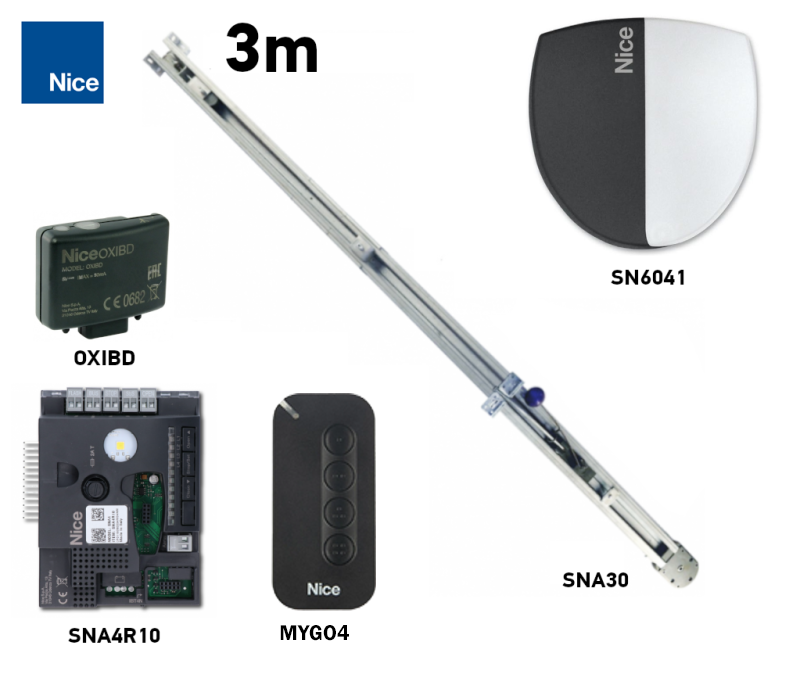

Izdevīgas cenas komplekti, kuros ietilpst piedziņa NICE Spinbus SN6041:
| Piedziņas komplekts ar piederumiem » |
|---|
|
Spinbus SN6041 piedziņa, SNA4 vadības bloks, SMXI uztvērējs, FLO2RE tālvadības pults, SNA30 vadsliede. |
Piedziņa ir kompakta, droša un praktiska, ideāli piemērota lietošanai gan mājās, gan uzņēmumos. Izturīgas plastmasas korpuss ar iebūvētu apgaismojumu.
Piedziņa ir piemērota garāžas vārtu automatizēšanai ar vārtu vērtnes laukumu līdz 17,7m2 sekciju garāžas vārtiem , 14,7m2 uz āru izvirzītiem paceļamajiem garāžas vārtiem uz āru izvirzītiem paceļamajiem garāžas vārtiem, vai 13,5m2 neizvirzītiem paceļamajiem garāžas vārtiem neizvirzītiem paceļamajiem garāžas vārtiem. Garāžas vārtu veidi. Norādītās vērtības atbilst ražotāja noteiktajiem apstākļiem, piemēram, laikapstākļiem, temperatūras svārstībām, vārtu stingrībai un, galvenokārt, vieglai vārtu kustībai. Šādus apstākļus ne vienmēr izdodas nodrošināt vai ietekmēt, tāpēc iesakām NICE Spinbus SN6041 piedziņu izmantot garāžas vārtiem, kuru parametri ir aptuveni 80% no šīm vērtībām. Plašāku informāciju skatiet nodaļā Piedziņas izvēle .
Lietotājam ļoti draudzīga tehnoloģija BlueBUS ļauj barot un vadīt līdz 6 fotoceliņu pārus ar divdzīslu kabeli. Piedziņa ir aprīkota arī ar termisko drošinātāju.
Regulējams ātrums,, spēks un pauzes laiks piedziņas automātiskajai aizvēršanai un citas funkcijas — skatiet Programmēšana.
Diagnostika ar brīdinājuma signāllampu.
Elektrības padeves pārtraukuma gadījumā piedziņu var atbloķēt un vārtus pārvietot manuāli. Piedziņai var pievienot arī NICE PS124 rezerves akumulatoru, kas ļauj elektrības padeves pārtraukuma gadījumā veikt vairākus darbības ciklus.
Piedziņas vadības blokam ir programmējama ieeja, kuram brīdinājuma bākuguns, atvērtu vārtu indikators, elektromehāniskā slēdzene vai elektromagnētiskā slēdzene.
Piedziņa NICE Spinbus SN6041 ir elektromehāniska piedziņa, kas piemērota Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE Spinbus SN6041 piedziņu saderīgi piederumi
Papildus iesakām iegādāties ar piedziņu saderīgus papildpiederumus vai izvēlēties kādu jau komplektētu komplektu par izdevīgāku cenu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Bākuguns ar mirgojošu gaismu signalizē par vārtu kustību — noderīga vietās, kur izbraukšanas laikā ir slikta redzamība. Tajā ir arī iebūvēta antena, kas palielina tālvadības pults darbības rādiusu. | |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur kustību — vārti neuztrieksies ne automašīnai, ne cilvēkiem. | - MoonBUS (MOFB) |
| Raidītājs |
Vārtu vadībai no attāluma. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu vadībai no attāluma. | - OXI - SMXI |
| Antena | Lai palielinātu tālvadības pults darbības rādiusu. | - iebūvēta bākugunī LUCYB, MLBT - atsevišķa ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži brauc daudz transportlīdzekļu vai ierodas cilvēki un nevēlaties katram dot pulti vai atvērt vārtus atsevišķi. | - MOTXR |
NICE Spinbus SN6041 piedziņas rokasgrāmata
NICE Spinbus SN6041 piedziņas rokasgrāmatu var lejupielādēt šeit:
NICE Spinbus SN6041 piedziņas rokasgrāmata
NICE Spinbus īsumā
NICE Spinbus ir neatgriezenisku elektromehānisko reduktoru garāžas vārtu piedziņu saime. Tās tiek piegādātas bez vadības bloka. Saderīgs vadības bloks ir SNA4. Vadības blokiem ir SM savienotājs, kas paredzētsuztvērēji radio signāla NICE SMXI, vai NICE OXI. Ārējo ierīču elektriskais pieslēgums (fotoelementi, brīdinājuma bākuguns, u. c.) saimes NICE Spinbus garāžas vārtu piedziņās tika vienkāršots, izmantojot tehnoloģiju BlueBUS, kas ļauj vairākas ierīces pieslēgt kopīgam savienotājam, izmantojot tikai vienu divdzīslu kabeli, turklāt nav jāievēro tā polaritāte. Automātiskā vadība ir atkarīga no elektroenerģijas padeves, taču strāvas padeves pārtraukuma gadījumā reduktormotoru var atbloķēt un vārtus vadīt manuāli. Tāpat var papildus iegādāties NICE PS124 rezerves akumulatoru, kas ļauj vadīt vārtu piedziņu arī elektroenerģijas padeves pārtraukuma laikā.
Piedziņas izvēle — vai piedziņa NICE Spinbus SN6041 ir piemērota maniem vārtiem?
Katram vārtu komplektam ir sava konstrukcija (sekciju, paceļamie u. c.) un laukums un katrai piedziņai ir savi ierobežojumi. Tirgū parasti ir pieejami šādi vārtu veidi:

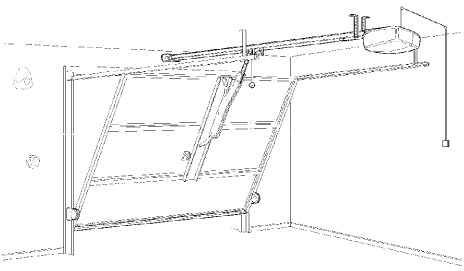

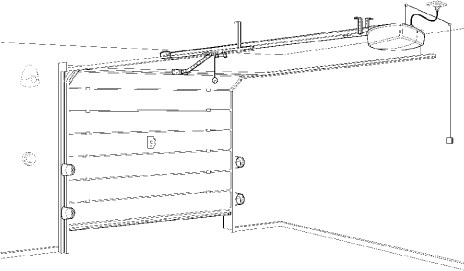

| Sekciju garāžas vārti | Neizvirzīti paceļamie garāžas vārti * |
|---|---|
 |
 |
| Izvirzīti paceļamie garāžas vārti | |

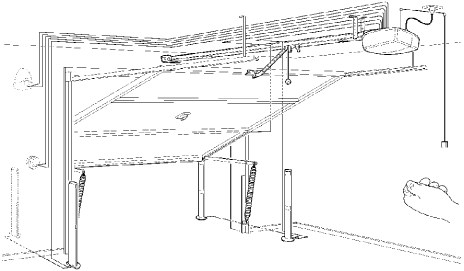

| bez atsperēm* | ar atsperēm |
 |
 |
* Lai automatizētu neizvirzītus paceļamos garāžas vārtus un izvirzītus paceļamos vārtus bez atsperēm, vārtiem jāuzstāda NICE SPA5 svira.
Piedziņa NICE Spinbus SN6041 ar atbilstošu piederumu izvēli ir piemērota šādiem vārtu vērtņu laukumiem un izmēriem:
| Sekciju vārti | Paceļamie vārti izvirzīti |
Paceļamie vārti neizvirzīti |
|
|---|---|---|---|
| maks. 17,7m2 | maks. 14,7m2 | maks. 13,5m2 | |
| 3 m vadsliede |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m vadotnes sliede | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
Principā Vērtnes izmērs nosaka maksimālo ciklu skaitu stundā un arī pēc kārtas izpildāmo ciklu skaitu, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks spēks (svars) šo ciklu skaitu vēl vairāk samazina procentuāli, jo piedziņai ir lielāka slodze, un nosaka arī maksimālo pieļaujamo ātrumu pie attiecīgās slodzes. Piedziņa ir aprīkota ar ierīci (termisko aizsardzību), kas mēra gan motora, gan apkārtējās vides temperatūru un attiecīgi samazina iespējamo ciklu skaitu:
| Ciklu skaits stundā Ciklu skaits pēc kārtas |
Vērtnes pacelšanai nepieciešamais spēks* | |||||
| Līdz 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
A
|
Līdz 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, t. i., vērtnes pacelšanai nepieciešamo spēku, dalot ar 9,81, var izteikt arī kilogramos. Piemēram, 500N ir aptuveni 51Kg.
NICE Spinbus SN6041 piedziņas uzstādīšana
Uzstādīšanas veids piedziņas dažādās situācijās uzstādīšana atšķiras. Vārtiem līdz 2,5 m augstumā izmanto 3 m garu vadotnes sliedi, bet vārtiem līdz 3,5 m augstumā — 4 m garu vadotnes sliedi. Vadotnes sliedi var arī novietot uz pie griestiem piestiprinātiem kronšteiniem vai piestiprināt tieši pie griestiem, izmantojot NICE SNA16 stiprinājumus.
Elektroinstalācija

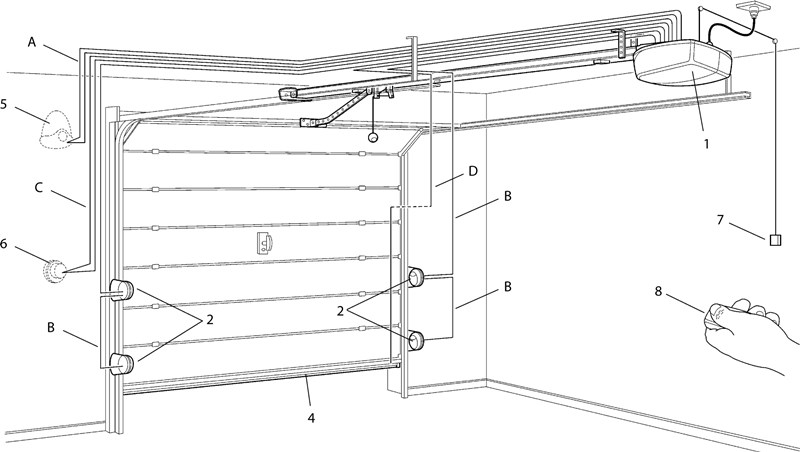

Tipiska (izvēles) piedziņas un piederumu pieslēguma shēma dažādiem vārtiem ir šāda:
| Sekciju garāžas vārti | |
|---|---|
 |
|

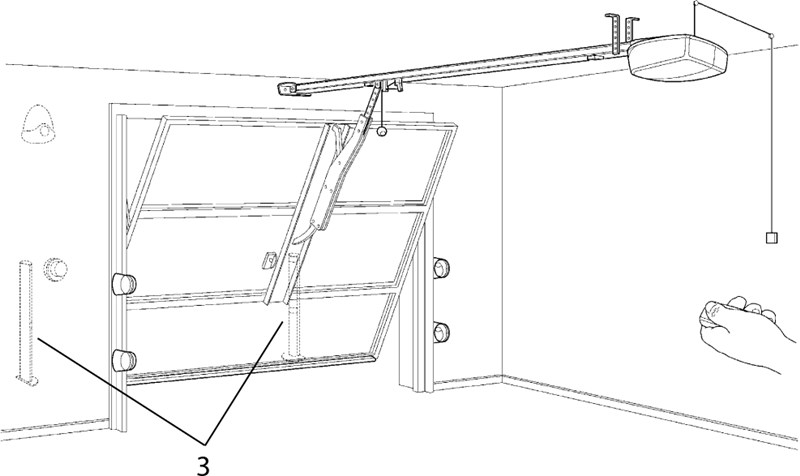

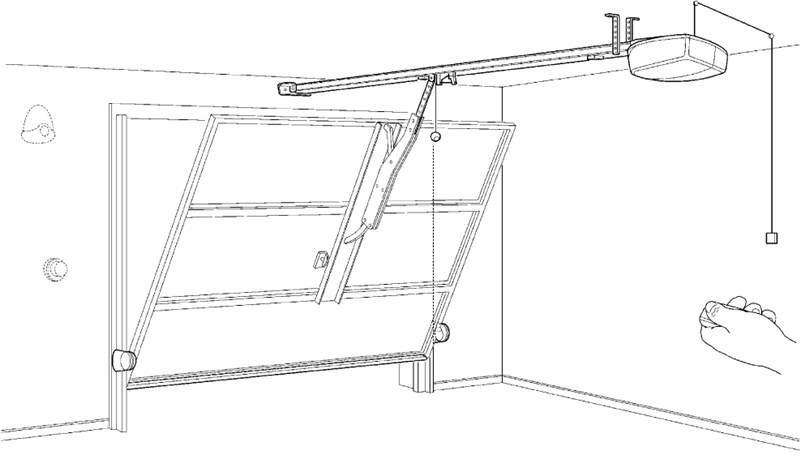

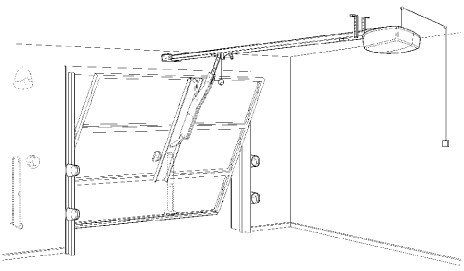

| Izvirzīti paceļamie garāžas vārti* | Neizvirzīti paceļamie garāžas vārti* |
 |
 |
* Lai automatizētu neizvirzītus paceļamos garāžas vārtus un paceļamos vārtus bez atsperēm, vārtiem jāuzstāda NICE SPA5 svira.
Piederumu saraksts
|
|
Kabeļu saraksts
| Pielietojums | Tips | Maks. garums |
|---|---|---|
| A. Signāllampa ar antenu |
2×0,5mm2 |
20m 20m (ieteicamais garums — mazāk nekā 5m) |
| B. Fotoelementi | 2×0,5mm2 | 30m, virs 30m — 2×1mm2 |
| C. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| D. Drošības kontakta mala | 2×0,5mm2 | 30m |
NICE Spinbus SN6041 piedziņas uzstādīšana
Piedziņas mehāniskā uzstādīšana sastāv no trim darbībām:
- Prasības pirms uzstādīšanas
- Vadotnes sliedes salikšana
- Piedziņas piestiprināšana pie saliktās sliedes
- Sliedes ar piedziņu piestiprināšana pie griestiem
0. Prasības pirms uzstādīšanas

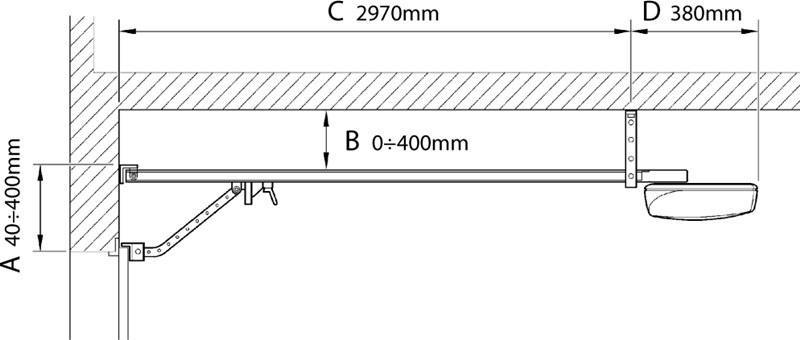

I. Lai uzstādītu piedziņu, nepieciešama noteikta vieta, jo īpaši vadotnes sliedei. Jānodrošina:
- pietiekams garāžas garums (C+D), lai novietotu piedziņu (aptuveni 3,5m 3m sliedei, aptuveni 4,5 4m sliedei),
- attālumam no vārtu augstākā punkta līdz griestiem (A) jābūt vismaz 4cm un ne vairāk kā 40cm
- un maksimālajam attālumam no vadotnes sliedes līdz griestiem (B) jābūt 40cm (mazāks attālums der, sliedi var uzstādīt arī tieši pie griestiem).
Labākai izpratnei skatiet attēlu:

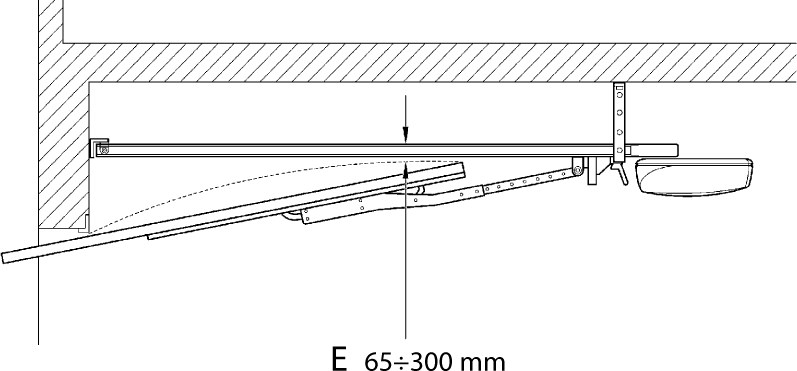

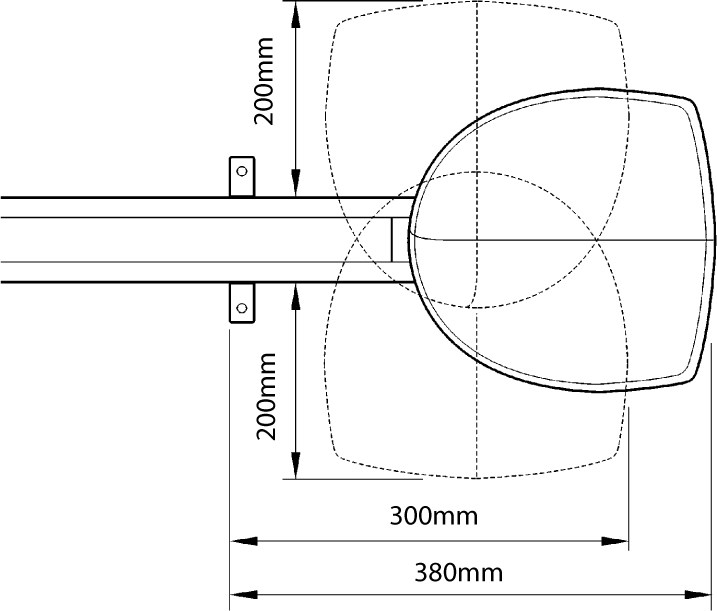

| II. Tāpat nepieciešama vieta pašas piedziņas korpusa uzstādīšanai: | III. Ja tiek uzstādīti paceļamie garāžas vārti, to atvēršanas laikā attālumam starp vadotnes sliedes apakšpusi un vārtu vērtnes augstāko punktu (E) jābūt vismaz 6,5cm, bet ne vairāk kā 30cm: |
 |
 |
Brīdinājums: ja iepriekš minētie nosacījumi nav izpildīti, NICE Spinbus SN6041 piedziņu nav iespējams uzstādīt vai arī jāizdomā alternatīvs stiprinājuma risinājums.
1. Vadotnes sliedes salikšana
Skatiet norādījumus par jums pieejamo sliedi:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Piedziņas piestiprināšana pie saliktās sliedes

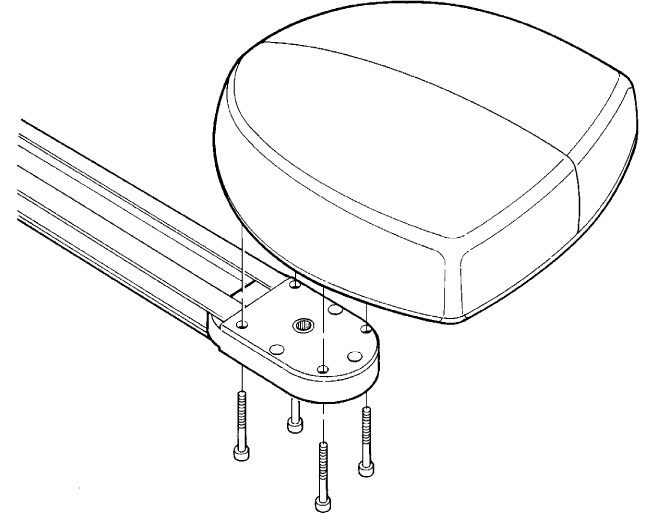

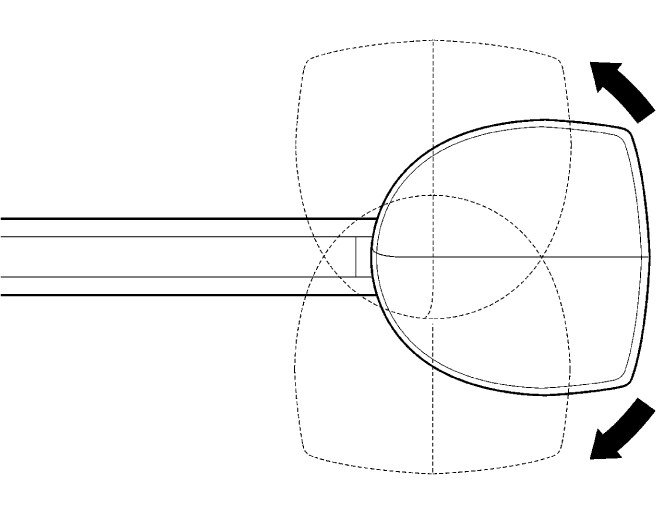

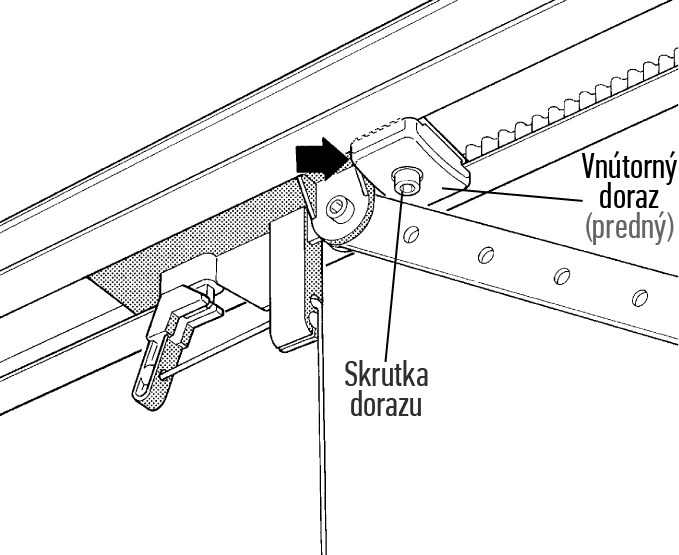

| 1. Piedziņu var piestiprināt trīs veidos — izvēlieties vietai piemērotāko. | 2. Piestipriniet piedziņu pie rotācijas pārvada galvas ar četrām komplektā iekļautajām 6,3x38 skrūvēm. |
|---|---|
 |
 |
3. Sliedes ar piedziņu piestiprināšana pie griestiem

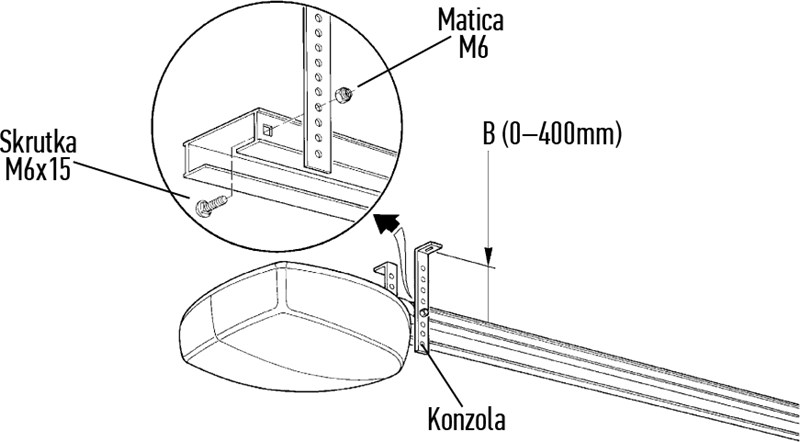

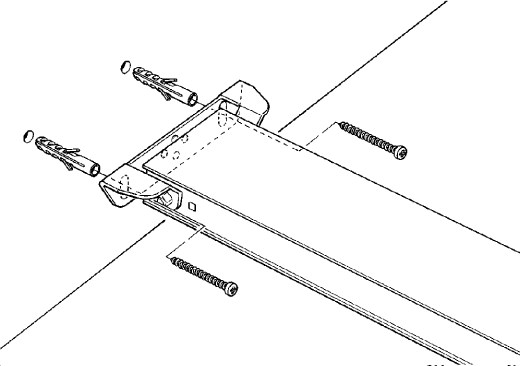

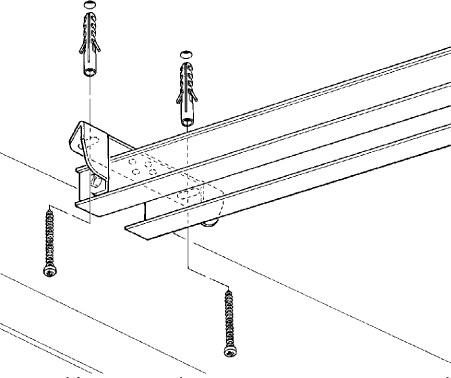

Atbilstoši izmērītajām vērtībām par sliedes attālumu no griestiem un vārtu augšmalas atzīmējiet divus montāžas caurumus precīzi vārtu vidū. Atkarībā no veida priekšējo stiprinājumu var piestiprināt:

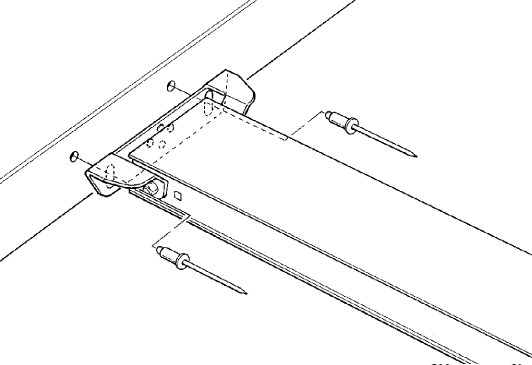

| Profilam var izmantot kniedes | Sienai var izmantot dībeļus un skrūves | Ja apstākļi to pieļauj, sliedi var piestiprināt tieši pie griestiem |
|---|---|---|
 |
 |
 |

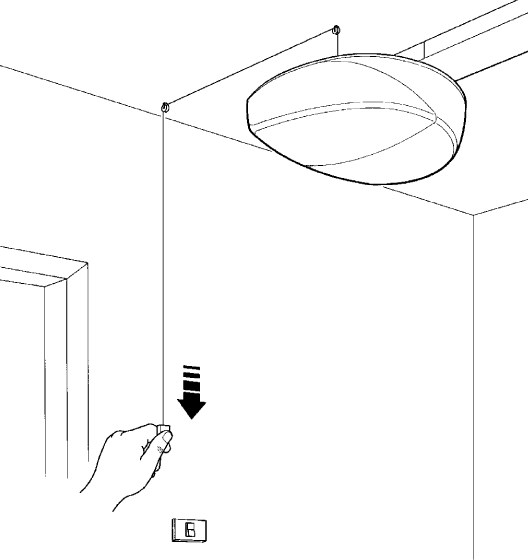

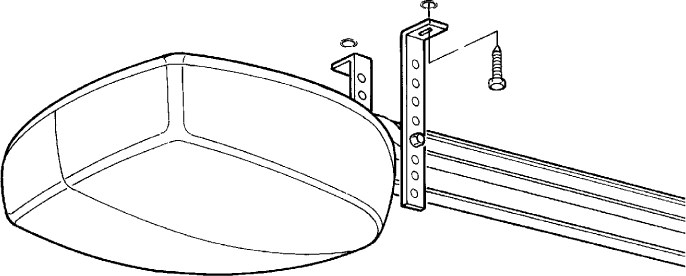

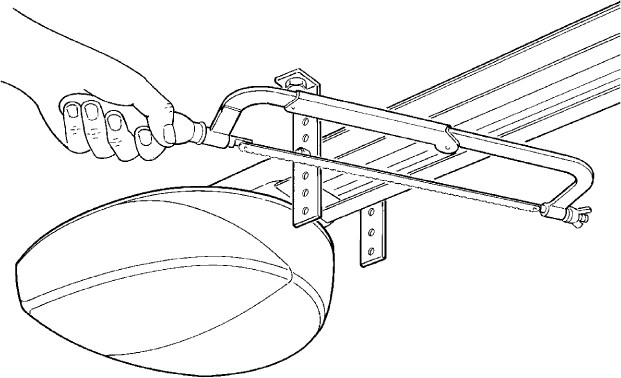

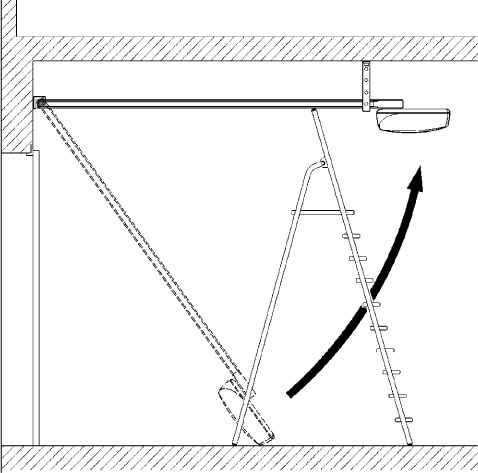

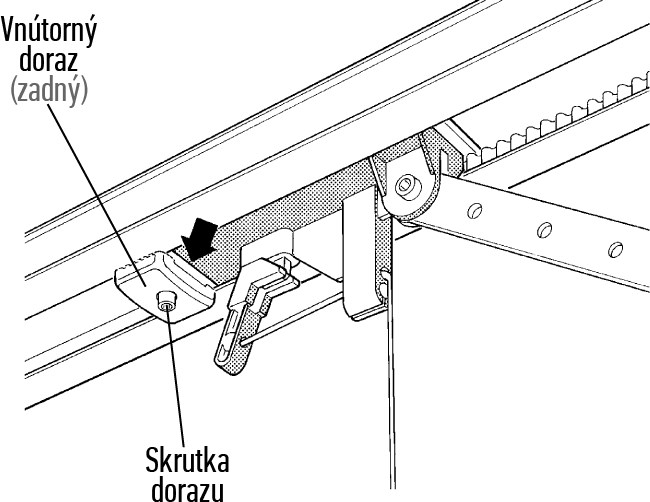

Pēc montāžas caurumu izurbšanas piestipriniet priekšējo stiprinājumu, bet sliedes otru galu ar motoru atstājiet uz zemes un turpiniet šādi:
Piedziņas programmēšana

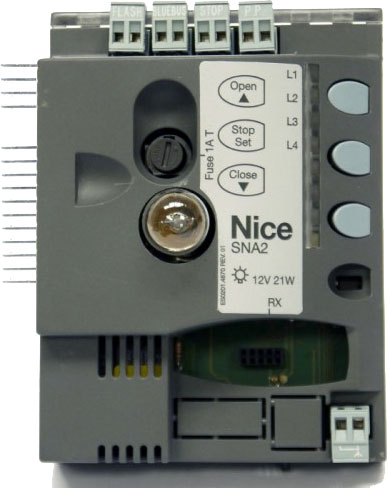

Piedziņas programmēšanas veids ir atkarīgs no komplektācijā iekļautā vadības bloka. NICE Spinbus SN6041 piedziņai ir saderīgi šādi vadības bloki:
| SNA4 |
|---|
|
|
NICE Spinbus SN6041 piedziņas atbloķēšana
Elektroapgādes pārtraukuma gadījumā vārtus nevarēsiet vadīt ar tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas sviru un pārvietot vārtus manuāli:

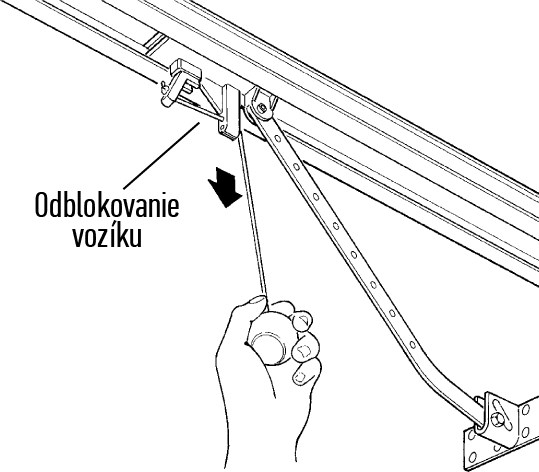

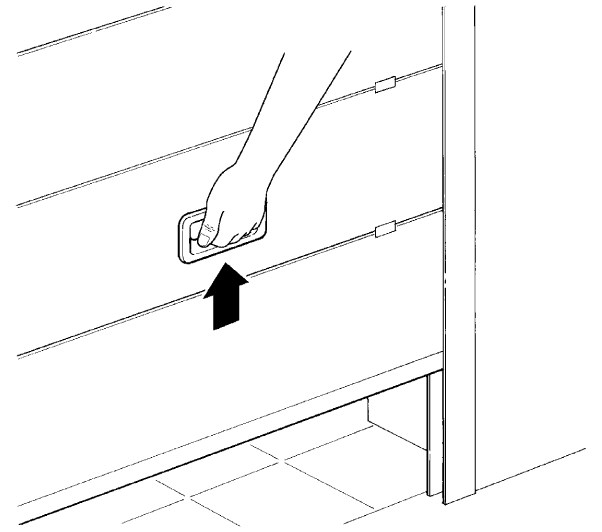

| 1. Pavelciet ratiņu atbloķēšanas sviru. | 2. Pakustiniet vārtu vērtni |
|---|---|
 |
 |
NICE Spinbus SN6041 piedziņas spuldzes nomaiņa
Pirms spuldzes nomaiņas atvienojiet piedziņu no elektrotīkla un veiciet šādas darbības:

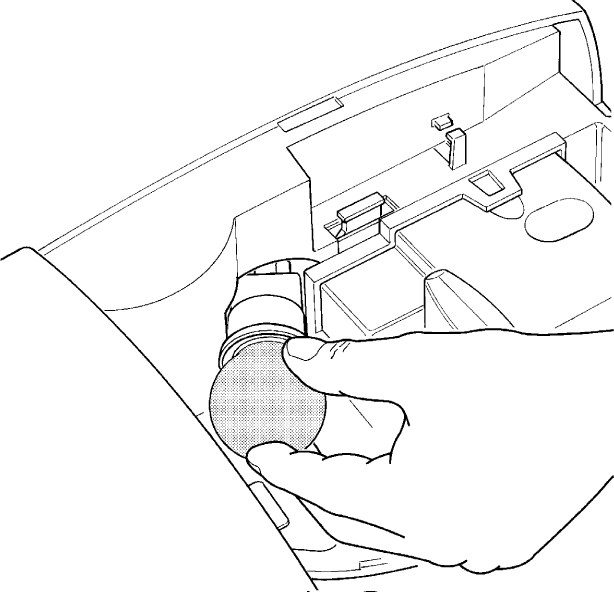

| 1. Piespiediet balto vāciņu un pagrieziet to | 2. Izskrūvējiet veco spuldzi. Pēc tam ieskrūvējiet jaunu 230V 60W spuldzi ar E27 cokolu. |
|---|---|
 |
 |
NICE Spinbus SN6041 piedziņas tehniskie parametri
| Modelis | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipa apraksts | Elektromehānisks reduktormotors garāžas vārtu automātiskai darbināšanai privātā vidē. Piegādā bez vadības bloka. Piemērots vadības bloks ir SNA4. | ||||||||||
| Zobrats | Diametrs: 9,5mm Zobu skaits: 28 Saderīgs ar sliedēm: SNA3X, SNA30, SNA6 |
||||||||||
| Griezes moments [Spēks] |
18Nm [1000N] — nepieciešams vārtu vērtnes iedarbināšanai |
||||||||||
| Nominālais moments [Nominālais spēks] |
9Nm [560N] — nepieciešams vārtu vērtnes kustības uzturēšanai |
||||||||||
| Ātrums | 0,20 m/s | ||||||||||
| Nominālais ātrums | 0,08 m/s | ||||||||||
| Secīgu ciklu ierobežojums | 50 cikli dienā (vadības bloks ierobežo skaitu atbilstoši ierobežojumiem, skatiet Piedziņas izvēle) | ||||||||||
| Darbības ierobežojums | 3 minūtes (vadības bloks ierobežo laiku atbilstoši ierobežojumiem, skatiet Piedziņas izvēle) | ||||||||||
| Barošana | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Patērētā jauda |
370W (mazāk nekā 2,2W gaidstāves režīmā) | ||||||||||
| Izolācijas klase | 1 — nepieciešams zemēt | ||||||||||
| Rezerves barošanas avots | var iegādāties un uzstādīt papildus NICE PS124 rezerves akumulatoru | ||||||||||
| Apgaismojums | 230V spuldze, 60W, E27 ligzda | ||||||||||
| Bākuguns izeja |
Atkarībā no ieprogrammētās izejas:
|
||||||||||
| BlueBUS izeja | viena izeja 6 BlueBUS ierīcēm | ||||||||||
| STOP ieeja | parasti atvērtiem, parasti aizvērtiem kontaktiem un ierīcēm ar pastāvīgu 8,2KΩ pretestību | ||||||||||
| STEP-BY-STEP ieeja (P.P., pa soļiem) | parasti atvērts (kontakta aizvēršana aktivizē komandu "Pa soļiem") | ||||||||||
| Radio uztvērējs | bez uztvērēja; "SM" ligzda uztvērējiem NICE SMXI, NICE OXI utt. | ||||||||||
| Antenas ieeja | 52Ω koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||
| Programmēšanas funkcijas | 4 ieslēgšanas/izslēgšanas funkcijas (I līmeņa programmēšana) 4 regulējamas funkcijas (II līmeņa programmēšana) |
||||||||||
| Pašdiagnostikas funkcijas |
|
||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||
| Aizsardzības klase | IP40 — lietošanai iekštelpās vai labi aizsargātā āra vidē | ||||||||||
| Izmēri | 311×327×105 (p×g×a) | ||||||||||
| Svars | 4,7kg |
