NICE SNA2 – rezerves vadības bloks NICE Spinbus SN6021 piedziņām
| Produkta pieejamība: | aizstāts | Šis produkts vairs netiek ražots, taču par laimi tas ir aizstāts ar jaunāku modeli. |
|---|
Produkta apraksts NICE SNA2 – rezerves vadības bloks NICE Spinbus SN6021 piedziņām
Vadības bloks ir aizstāts. Tā pilnībā saderīgais pēctecis ir NICE-SNA20.
Izdevīgāk nekā iegādāties atsevišķu vadības bloku ir iegādāties visu NICE Spinbus piedziņu.
NICE SNA2 vadības bloks ir saderīgs ar garāžas vārtu piedziņām NICE Spinbus SN6021. Ietver tipa savienotāju SM pievienošanai radiosignāla uztvērēja (SMXI, OXI, ...) no tālvadības pulšu (Flor, Era Flor, Era One, Era Inti, ...).
Atbalsta tehnoloģiju BlueBus, kas ļauj ērti pievienot papildierīces (fotoelementi, signāllampa, karšu lasītāji, atslēgas slēdži, u. c.) — nepieciešams tikai divdzīslu kabelis, turklāt nav jāievēro polaritāte.
Pateicoties tehnoloģijai 24V gaidstāves režīmā vadības bloka, kam pievienots vadības signāla uztvērējs patēriņš ir tikai 2 W.
Diagnostika ar brīdinājuma signāllampa.
Pēc vārtu vērtnes garuma noteikšanas automātiski tiek iestatīti paātrinājuma un palēninājuma intervāli atvēršanas un aizvēršanas laikā; turklāt iespējams iestatīt spēku, ātrumu u. c.; skatiet piedziņas vadības bloka programmēšanu. Šķēršļu noteikšana visā vārtu vērtnes kustības laikā nodrošina drošu motora darbību.
NICE SNA2 vadības bloks ir piemērots Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE SNA2 vadības bloku saderīgie piederumi
Iesakām vadības blokam iegādāties arī saderīgus papildpiederumus:
| Kas | Kāpēc | Tips |
|---|---|---|
| Signāllampa | Signāllampa ar mirgojošu gaismu norāda uz vārtu kustību — piemērota vietām ar sliktu redzamību, izbraucot no teritorijas. Tajā ir arī iebūvēta antena, kas palielina tālvadības pults darbības rādiusu. | |
| Fotoelementi | Aizverot vārtus, tie konstatē šķērsli un aptur kustību — vārti neuztrieksies ne automašīnai, ne cilvēkiem. | - MoonBUS (MOFB) |
| Raidītājs |
Vārtu tālvadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - SMXI |
| Antena | Labākam tālvadības pults darbības rādiusam. | - iebūvēta signālugunī LUCYB, MLBT - tikai ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži brauc daudz transportlīdzekļu vai nāk cilvēku un nevēlaties katram izsniegt tālvadības pulti vai atvērt vārtus tikai ar to. | - MOTXR |
NICE SNA2 vadības bloka un NICE Spinbus SN6021 piedziņas rokasgrāmata
NICE SNA2 vadības bloka un NICE Spinbus SN6021 piedziņas rokasgrāmatu lejupielādējiet šeit:
NICE SNA2 vadības bloka un NICE Spinbus SN6021 piedziņas rokasgrāmata
NICE SNA2 vadības bloka pieslēgšana NICE Spinbus SN6021 piedziņai
...elektrotīklam
Vienkārši pieslēdziet piedziņu kontaktligzdai.
...papildu ierīcēm
Brīdinājums: Pirms papildu ierīču pieslēgšanas, atvienošanas vai pieslēguma maiņas noteikti atslēdziet strāvas padevi, izslēdzot automātslēdzi, izņemot barošanas drošinātāju, vai atvienojot rezerves akumulatoru.
NICE SNA2 vadības bloks piedziņai NICE Spinbus SN6021 nodrošina šādas ieejas un izejas papildu ierīcēm:
| Ieeja/izeja | Apraksts | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmējama izeja, kuras darbību var iestatīt, programmējot II līmeņa parametru L4; skatiet II līmeņa programmēšana, L4 – izejas indikators. To var ieprogrammēt šādām ierīcēm:
|
|||||||||||||
| Ieeja saderīgu ierīču paralēlai pieslēgšanai, izmantojot tehnoloģiju BlueBUS ar divdzīslu kabeli, pa kuru tiek pārvadīta gan barošana, gan sakaru signāls. | |||||||||||||
| STOP (Apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
||||||||||||
| Ieeja ierīcēm, kas vārtu kustību vada pakāpeniski (skatiet Vārtu kustības pakāpeniska vadība). Var pieslēgt normāli atvērtas ierīces (NO). | |||||||||||||
| AERIAL (Antena) |
radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma signālugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī iespējams izmantot atsevišķu ārējo antenu NICE ABFKIT. |
Piedziņas drošinātāji
 |
Piedziņā piedziņā ir divi drošinātāji:
|
Standarta pieslēguma shēma:
Vadu pieslēgšana
Pievadiet vadus un pieslēdziet tos vadības blokam šādi:
| 1. Piespiediet balto vāciņu un pagrieziet to | 2. Izvelciet vadus caur atveri, antenas kabeli izvadiet sāniski caur cilpu un pieslēdziet visus vadus. |
|---|---|
 |
 |
Piedziņas fotocelulas
Lietotājam ļoti ērti lietojamā BlueBUS tehnoloģija ļauj barot un vadīt 2 fotocelulu pārus ar divdzīslu kabeli.
VAIRĀKU FOTOCELULU PĀRU PIESLĒGŠANA NICE MOFB DATU TĪKLAM NICE BLUEBUS
Novietojiet fotocelulas ap vārtiem vai durvīm atbilstoši pieslēguma piemēriem un iestatiet džemperus saskaņā ar džemperu tabulu NICE MOFB fotocelulu vārtu piedziņā. Lai novērstu traucējumus starp tuvu izvietotiem pāriem, saskaņā ar šiem pieslēguma piemēriem, jāievēro raidītāju TX un uztvērēju RX. Pieslēdziet fotocelulas paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Fotocelulu pieslēguma piemērs
| Sekciju garāžas vārti | Uz augšu verami garāžas vārti |
|---|---|
 |
 |
Ja vēlaties, lai fotocelulas darbotos kā vārtu atvēršanas ierīces (skat. FA1 un FA2 attēlā redzamos), t. i., lai vārti atvērtos, kad ar transportlīdzekli iebraucat starp to optiskajām asīm, ir jāpārtrauc savienojumsA uz raidītāja TX un uztvērēja RX , skat. attēlu:NICE MOFB fotocelulu savienojums A
NICE MOFB fotocelulas nodalījums neizmantotajiem džemperiem
 |
BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas; katram pieslēgtajam pārim jābūt unikālai džemperu kombinācijai. Jānodrošina, lai vienā BlueBUS datu tīklā nebūtu divu pāru ar vienādu kombināciju. Džemperis vienam fotocelulu pārim gan raidītājā TX, gan uztvērējā RX jāiestata vienādā pozīcijā. Ja džempera tipam izmanto tikai vienu džemperi, otru vienmēr ievietojiet neizmantoto džemperu nodalījumā, kā redzams attēlā pa kreisi. Fotocelulu pāra apzīmējums |
| Džempera iestatījums, izmantojot džemperu kombināciju | FOTO |
|---|---|
| MOFB fotocelulu džempera iestatījums FOTO apzīmējumam |  |
| MOFB fotocelulu džempera iestatījums FOTO II apzīmējumam |  |
| MOFB fotocelulu džempera iestatījums FOTO 1 apzīmējumam |  |
| MOFB fotocelulu džempera iestatījums FOTO 1 II apzīmējumam |  |
| MOFB fotocelulu džempera iestatījums FOTO 2 apzīmējumam |  |
| MOFB fotocelulu džempera iestatījums FOTO 2 II apzīmējumam |  |
|
UZMANĪBU! KONFIGURĀCIJA NAV ATĻAUTA! MOFB fotocelulu džempera iestatījums FOTO 3 apzīmējumam |
 |
|
FA1 |
 |
|
FA2 |
 |
Ja fotoelements kāda iemesla dēļ ir jānomaina, pietiek iestatīt tam tādu pašu pārvienojumu kā sākotnējam, un ierīču noteikšanas posms nav jāveic.
Piedziņas radiosignāla uztvērējs
 |
Vadības bloks SNA2 NICE Spinbus SN6021 piedziņa ir SM savienotājs ārējā radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir būtiski nepieciešams, lai uztvertu raidītās komandas no tālvadības pultīm, tātad tas ir nepieciešams priekšnoteikums bīdāmo vārtu attālinātai vadībai ar tālvadības pulti. |
Pults savienošana pārī ar piedziņu
Apmeklējiet mūsu norādījumi pults savienošanai pārī ar piedziņu, vai noklikšķiniet uz:
Piedziņai pievienoto ierīču noteikšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma izmaiņām pie BlueBUS ieejām un STOP jāveic papildu ierīču noteikšanas posms. Piedziņa pati brīdinās par šīs darbības nepieciešamību, mirgojot LED indikatoriem L1 un L2.
 |
|
Vārtu vērtnes garuma noteikšana
Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma ceļu un daļēju atvēršanu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no vienas atdures līdz otrai un nosaka to garumu.
 |
|
Piedziņas programmēšana
Spinbus SN6021 piedziņas vadības bloks SNA2 ļauj ieprogrammēt vairākas funkcijas, gan ieslēdzot/izslēdzot funkciju I līmeņa programmēšanā, gan iestatot noklusējuma parametru II līmeņa programmēšanā.
Vadības bloks SNA2 ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Lietojums |
|---|---|---|
| Open | Ar šo pogu piedziņai var dot komandu atvērt vārtus. Programmēšanas laikā tā ļauj arī pārvietot programmējamā parametra vērtību uz augšu. | |
| Stop/Set | Ar šo pogu piedziņai var dot komandu apturēt vārtus. Pirmoreiz nospiežot pogu un turot to 5 sekundes, var piekļūt I līmeņa programmēšanai. Nospiežot un turot pogu vēlreiz, var piekļūt II līmeņa programmēšanai. attiecīgajam LED indikatoram. | |
| Close | Ar šo pogu piedziņai var dot komandu aizvērt vārtus. Programmēšanas laikā tā ļauj arī pārvietot programmējamā parametra vērtību uz leju. |
I līmeņa programmēšana.
I līmenī programmēšanas laikā ieslēdz/izslēdz attiecīgo funkciju. Ja kāda funkcija ir ieslēgta, attiecīgā LED indikators uz vadības bloka deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
I līmeņa programmēšanas režīmā ieiet, turot nospiestu pogu "Stop/Set" aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām "Open" un "Close" pārvietojiet pašreizējo LED indikatoru uz augšu vai uz leju. Katrai darbībai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators ir virs tās funkcijas LED indikatora, kuru vēlaties ieslēgt vai izslēgt, vienreiz nospiežot pogu "Stop/Set" varat paātrināt mirgošanu (funkcija ieslēgta) vai palēnināt (funkcija izslēgta), pēc tam atstājiet to nemainītu un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Ja viss ir izdevies, attiecīgais funkcijas LED indikators paliks iedegts.
Programmējamo ieslēdzamo funkciju saraksts:
| LED indikators | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana |
Pēc noteikta laika (ko iestata sadaļā „II līmeņa programmēšana — pauzes ilgums") pēc vārtu atvēršanas tie sāk automātiski aizvērties. Ja funkcija ir izslēgta, vārtus varēs vadīt tikai ar komandu no vārtu tālvadības pults u. tml. |
| L2 | Aizvēršana pēc fotoloka pārtraukuma |
Šī funkcija ļauj vārtus atstāt atvērtus tikai tik ilgi, cik nepieciešams, lai transportlīdzeklis izbrauktu cauri. Pēc fotoloka atbrīvošanas (transportlīdzeklim izbraucot cauri) vārti pēc 5 sekundēm sāk aizvērties automātiski. Šai funkcijai ir divi darbības veidi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekšējo funkciju). Automātiskā aizvēršana ieslēgta — vārti apstājas, tiklīdz fotoloks tiek atbrīvots, un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var neatvērties līdz galam. |
| L3 | Motora jauda |
Šī funkcija ietekmē motora jutību pret šķēršļiem. Ja šī funkcija ir izslēgta, piedziņa ir mazāk jutīga, kas ir piemēroti lielākiem un smagākiem vārtiem. Ja jūsu vārti ir mazi un viegli, šo funkciju varat ieslēgt. |
| L4 | Gaidstāves režīms |
Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Ja funkcija ir aktīva, vadības bloks minūti pēc pēdējās vārtu kustības izslēdz BlueBUS ieeju (un līdz ar to visas tai pievienotās ierīces), kā arī visus LED indikatorus, izņemot BlueBUS LED indikatoru, kas mirgos lēni. Šādā stāvoklī, saņemot komandu, vadības bloks vispirms restartējas un tikai pēc tam izpilda attiecīgo komandu. |
II līmeņa programmēšana
II līmenī programmējot iestata attiecīgo funkciju vērtības (šīs funkcijas atšķiras no I līmeņa).
Aizmirstiet par I līmeņa programmēšanu. II līmeņa programmēšanas režīmā ieiet, turot nospiestu pogu "Stop/Set" aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām "Open" un "Close" pārvietojiet pašreizējo LED indikatoru uz augšu vai uz leju. Katrai darbībai ir 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators ir virs tās funkcijas LED indikatora, kuras parametru vēlaties iestatīt, nospiediet un turiet pogu "Stop/Set" un atveriet attiecīgā LED indikatora iestatījumus. LED indikators, kas paliek iedegts (joprojām turot nospiestu pogu "Stop/Set"), norāda pašreizējo parametra vērtību. Šo vērtību var mainīt uz augšu vai uz leju, izmantojot pogas "Open" vai "Close" (joprojām turot nospiestu pogu "Stop/Set"), pēc tam atlaidiet pogu "Stop/Set" un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Lai pārbaudītu, vai viss ir izdevies, atkārtojiet šo procedūru, bet nemainiet parametra vērtību.
Programmējamo iestatāmo funkciju saraksts:
|
Ieejas LED indikators — Nosaukums |
Iestatījuma LED indikators — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja vērtība „Automātiskā aizvēršana“ ir ieslēgta I līmeņa programmēšanā, |
L1 — 10 sekundes L2 — 20 sekundes L3 — 40 sekundes L4 — 80 sekundes |
|
Iestata vārtu kustības secību, kas tiek aktivizēta, atkārtoti nospiežot, piemēram, vārtu tālvadības pults pogu vai dodot komandu, izmantojot STEP-BY-STEP ieeju (sauktu arī par P.P.vai Soļu režīms). |
L1 — Atvērt/Apturēt/Aizvērt/Apturēt L2 — Atvērt/Apturēt/Aizvērt/Atvērt L3 — Kondomīnijs L4 — Cilvēka klātbūtne |
|
Iestata vārtu kustības ātrumu normālas darbības laikā (nevis vārtu iedarbināšanas vai apstāšanās laikā). |
L1 — ļoti lēna (55%) L2 — lēna (70%) L3 — Vidēja (85%) L4 — ātra (100%) |
|
Iestata, kad uz FLASH izeju jānosūta signāls. |
L1 — atvērtu vārtu indikators L2 — Brīdinājuma bākuguns L3 — Elektromehāniskā slēdzene L4 — Elektromagnētiskā slēdzene |
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārēja barošana (piemēram, indikācijas apgaismojums, atslēgas slēdzis, magnētiskās kartes utt.), pievienojiet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 100mA. |
Piedziņas īpašās funkcijas
Vārti pastāvīgi atvērti
Ja komanda uz STEP-BY-STEP ieeju (saukta arī par P.P. vai pakāpenisko vadību) tiek turēta ilgāk par 3 sekundēm, vadības bloks turēs vārtus atvērtus, kamēr komanda būs aktīva. Šo funkciju ir lietderīgi izmantot kopā ar taimeri.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, fotoelementu starā fotoelementu nonāk nenovēršams šķērslis un drošības apsvērumu dēļ vārti nekustas, var aktivizēt režīmu “Cilvēka klātbūtne”, vai nu pastāvīgi, sadaļā II līmeņa programmēšana iestatījumā L2 — Pakāpeniskās vadības veids uz vērtību L4 — Cilvēka klātbūtne, vai īslaicīgi:
- Dodiet vārtiem komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja radusies problēma, vārti nekustēsies, un bākuguns visticamāk signalizēs par kļūdu.
- Trīs sekunžu laikā pēc iepriekšējās komandas dodiet komandu vēlreiz un turiet to nospiestu.
- Kamēr turēsiet komandu nospiestu, vārti kustēsies; tiklīdz to atlaidīsiet, tie apstāsies.
Piedziņas problēmu novēršana
Ja kaut kas nav skaidrs vai radušās citas problēmas, droši sazinieties ar mūsu tehniskā atbalsta dienestu NICE piedziņām.
Atkarībā no problēmas rakstura
Uzstādīšanas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no šīm problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un pults LED indikators neiedegas. |
Pārbaudiet, vai baterijas piedziņas tālvadības pultij ir darba kārtībā; ja nav, nomainiet tās. Norādījumus skatiet attiecīgās tālvadības pults lietošanas pamācībā. |
|
Vārti nereaģē uz tālvadības pults komandu, bet pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir saglabāta atmiņā uztvērējā ir darba kārtībā vai mēģiniet tālvadības pulti saglabāt atmiņā vēlreiz. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai tiek pievadīts 230V spriegums. Ja jā, pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Vārti nekustas, un bākuguns nemirgo. |
Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu. Nosūtot komandu ar tālvadības pulti vajadzētu BlueBUS LED indikatoram divreiz ātri iemirgoties. Ja komandu sūta cita ierīce, izmantojot STEP-BY-STEP ieeju (P.P.), jāiedegas attiecīgajam STEP-BY-STEP LED indikatoram. |
|
Vārti nekustas, un bākuguns iemirgojas vairākas reizes. |
Saskaitiet uzplaiksnījumus un skatiet Diagnostika, izmantojot bākuguns signālus. |
|
Vārti sāk kustēties, bet tūlīt apstājas un sāk kustību pretējā virzienā. |
Ieprogrammētais motora spēks visticamāk, ir pārāk mazs jūsu vārtiem. Pārbaudiet, vai vārtu kustībai netraucē kādi šķēršļi, un, ja nepieciešams, palieliniet piedziņas spēku. |
|
Vārti sāk kustēties, bet bākuguns nedarbojas. |
Pārbaudiet, vai vārtu kustības laikā FLASH izejā ir spriegums (sprieguma lielumam nav nozīmes, aptuveni 10-30Vdc). Ja izejā ir spriegums, problēma būs bākugunī (vai citā ierīcē); pamēģiniet to nomainīt pret līdzīgu ierīci, lai pārbaudītu, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja tā var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
Diagnostika pēc bākuguns mirgošanas
Vārtu kustības laikā bākuguns mirgo regulāri ik sekundi. Ja rodas problēma, bākuguns par kļūdu paziņo ar divām ātrām mirgojumu sērijām.
|
Mirgojumu sērija |
Kļūda |
Risinājums |
|---|---|---|
|
1 mirgojums 1 sekundes pauze 1 mirgojums |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai neatbilst tām, kas tika noteiktas ierīču noteikšanas laikā. Atkārtojiet ierīču noteikšanu. Ja tas nepalīdz, mēģiniet vēlreiz; pretējā gadījumā ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet garantijas prasību vai salabojiet). |
|
2 mirgojumi 1 sekundes pauze 2 mirgojumi |
Fotoelementu aktivizēšanās |
Aktivizējas fotoelementi, kas ir normāli, ja vārtu aizvēršanas laikā to stars tiek pārtraukts. Ja stars nav ticis pārtraukts, fotoelementi var būt netīri, apžilbināti vai bojāti. |
|
3 mirgojumi 1 sekundes pauze 3 mirgojumi |
Motora spēka ierobežotāja aktivizēšanās
|
Kustības laikā vārti konstatē palielinātu berzi — iespējams, vārti ir nepareizi noregulēti; pamēģiniet tos pabīdīt ar roku un pārregulēt. Pretējā gadījumā parasti palīdz motora spēka palielināšana. |
|
4 mirgojumi 1 sekundes pauze 4 mirgojumi |
STOP ieejas aktivizēšanās
|
Uz STOP ieejuir nosūtīta komanda, tāpēc, ja tas noticis neparedzēti, pārbaudiet tai pievienotās ierīces. |
|
5 mirgojumi 1 sekundes pauze 5 mirgojumi |
Vadības bloka iekšēja kļūda |
Pagaidiet 30 sekundes un mēģiniet vēlreiz. Ja kļūda joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
6 mirgojumi 1 sekundes pauze 6 mirgojumi |
Sasniegts kustību stundas limits. |
Pagaidiet dažas minūtes, līdz ciklu ierobežotājs nokrītas zem limita. |
|
7 mirgojumi 1 sekundes pauze 7 mirgojumi |
Elektronisko shēmu iekšēja kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja kļūda joprojām pastāv, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
Diagnostika pēc LED indikatoru mirgošanas
Uz SNA2 vadības bloka piedziņas NICE Spinbus SN6021 ir divas LED indikatoru grupas; katra no tām ar mirgošanu vai degšanu norāda uz vadības bloka normālu darbību vai kļūdu diagnostiku, kā aprakstīts tālākajās tabulās.
Horizontālie BLUEBUS, STOP, PP, OPEN LED indikatori
|
Indikācija |
Statuss |
Risinājums |
|---|---|---|
|
BlueBUS LED indikators |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku vai visas ieejas. Ja tas nepalīdz, atiestatiet vadības bloku un, ja arī tas nepalīdz, visticamāk, būs jānomaina vadības bloks. |
|
Mirgo ar vienas sekundes intervālu |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri mirgojumi |
Mainījies ieeju stāvoklis |
Normāla darbība — mainījies ieejas stāvoklis STEP-BY-STEP, STOP, ir aktivizēti fotoelementi, vai piedziņa saņēma komandu no tālvadības pults. |
|
Mirgojumu sērijas, ko atdala sekundes pauze |
Vairākas iespējas |
Mirgojumu skaits sērijā atbilst kļūdu diagnostikai pēc bākuguns mirgošanas. |
|
STOP LED indikators (apturēšana) |
||
|
Nedeg |
STOP ieeja ir aktivizēta |
Pārbaudiet ierīces, kas pievienotas STOP ieejai. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
STEP-BY-STEP LED indikators (saukts arī par P.P. — pakāpeniskā vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
Tika aktivizēta STEP-BY-STEP ieeja |
Vadības bloka normāla darbība, ja ierīce bija pieslēgta pie STEP-BY-STEP ieejas. |
Vertikālās LED diodes L1–L4
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoceliņu pārtraukuma nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvēršana pēc fotoceliņu pārtraukuma ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Motora jauda nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Motora jauda ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Gaidstāves režīms ir ieslēgta. |
|
Mirgo |
|

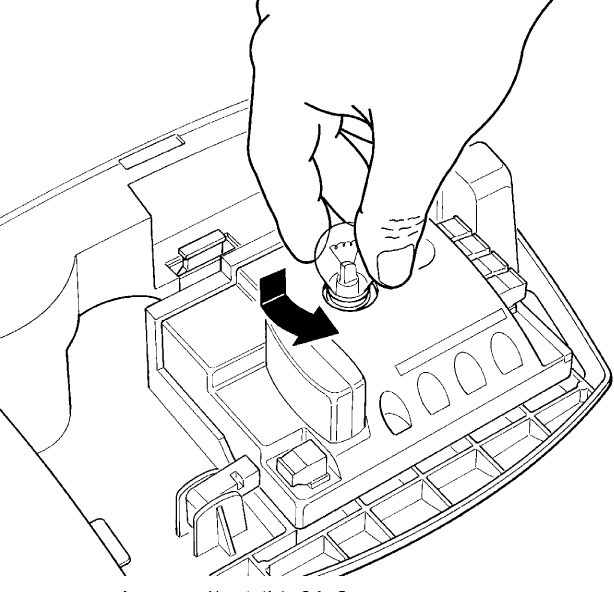

Spuldzes nomaiņa NICE SNA2 vadības blokā NICE Spinbus SN6021 piedziņai
Pirms nomaiņas atvienojiet piedziņu no elektrotīkla un veiciet tālāk norādītās darbības:
| 1. Piespiediet balto vāciņu un pagrieziet to | 2. Nedaudz iespiediet veco spuldzi un mazliet pagrieziet to. Pēc tam ievietojiet jaunu 12V 21W spuldzi ar BA15 ligzdu. |
|---|---|
| |
 |
Vadības bloka atiestatīšana
1. Vienlaikus nospiediet un turiet pirmo (Open) un trešo (Close) pogu.
2. Kad iedegas visas LED diodes, atlaidiet.
3. Pagaidiet, līdz vadības bloks tiks atiestatīts.
NICE SNA2 vadības bloka, kas paredzēts NICE Spinbus SN6021 piedziņai, tehniskie parametri
| Modelis | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipa apraksts | Vadības bloks reduktormotoram NICE Spinbus SN6021 garāžas vārtu automātiskai darbībai privātā vidē. | ||||||||||
| Rezerves barošanas avots | Nav pieejams. | ||||||||||
| Apgaismojums | 12V 21W spuldze, BA15 ligzda | ||||||||||
| Signāllampas izeja |
Atkarībā no ieprogrammētās izejas:
|
||||||||||
| BlueBUS izeja | viena izeja 2 BlueBUS ierīcēm | ||||||||||
| STOP ieeja | parasti atvērtiem, parasti aizvērtiem kontaktiem un ierīcēm ar nemainīgu 8,2KΩ pretestību | ||||||||||
| STEP-BY-STEP ieeja (P.P., soļveida vadība) | parasti atvērts (kontakta aizvēršana aktivizē komandu "Soļveida vadība") | ||||||||||
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. | ||||||||||
| Antenas ieeja | 52Ω koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||
| Programmēšanas funkcijas | 4 ieslēdzamas/izslēdzamas funkcijas (I līmeņa programmēšana) 4 regulējamas funkcijas (II līmeņa programmēšana) |
||||||||||
| Pašdiagnostikas funkcijas |
|
||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||
| Izmantošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||
| Aizsardzības klase | IP00 |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
