NICE Spinbus SN6021 – atsevišķs garāžas vārtu piedziņas mehānisms
| Produkta pieejamība: | Pārdošana ir beigusies | Diemžēl šo produktu vairs nevar piegādāt. Tas nenozīmē, ka tā vairs nekad nebūs, taču pašlaik nav plānots to atkal pārdot. |
|---|
Produkta apraksts NICE Spinbus SN6021 – atsevišķs garāžas vārtu piedziņas mehānisms
Pieejama alternatīva!
Nice NICE Spinbus SN6021 piedziņa ir aizstāta ar jaunāku modeli NICE SPIDO 600.
NICE Spinbus SN6021 piedziņa ir paredzēta sekciju garāžas vārtiem ar laukumu līdz 10,5m2, vai izvirzītiem paceļamajiem garāžas vārtiem ar laukumu līdz 11,8m2, vai neizvirzītiem paceļamajiem garāžas vārtiem līdz 9,3m2. Kuri ir kuri? Ir mehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
| « Mazāk jaudīga piedziņa | Jaudīgāka piedziņa » |
|---|---|
| Nē. |
|
Šajā produktā — atsevišķā garāžas vārtu piedziņā NICE Spinbus SN6021 (mūsu kods NICE-SN6021) — ietilpst:
- elektromehāniska NICE Spinbus SN6021 piedziņa ar vadības bloku NICE SNA20R10 (iepriekš SNA2, vai SNA20). Piedziņa tiek piegādāta bez uztvērēja. Nomainot piedziņu, varat izmantot savu veco iespraužamo uztvērēju, kurā ir saglabātas jūsu tālvadības pultis.
- uzstādīšanas rokasgrāmata
Izdevīgas komplektācijas, kurās ietilpst piedziņa NICE Spinbus SN6021:
| Piedziņas komplekts ar piederumiem » |
|---|
|
Spinbus SN6021 piedziņa, SNA2 vadības bloks, SMXI uztvērējs, FLO2RE tālvadības pults, SNA30 vadotne. |
Piedziņa ir kompakta, droša un praktiska, ideāli piemērota lietošanai gan privātpersonām, gan uzņēmumiem. Izturīgs plastmasas korpuss ar iebūvētu apgaismojumu.
Piedziņa ir piemērota garāžas vārtu automatizācijai ar vērtnes laukumu līdz 10,5m2 sekciju garāžas vārtiem, 11,8m2 izvirzītiem paceļamajiem garāžas vārtiem, vai 9,3m2 neizvirzītiem paceļamajiem garāžas vārtiem. Garāžas vārtu veidi. Norādītās vērtības ir spēkā ražotāja noteiktajos apstākļos, piemēram, ņemot vērā laikapstākļus, temperatūras svārstības, vārtu stingrību un, galvenokārt, vārtu vieglu kustību. To ne vienmēr izdodas panākt vai ietekmēt, tāpēc iesakām NICE Spinbus SN6021 piedziņu izmantot garāžas vārtiem, kuru parametri nepārsniedz 80% no šīm vērtībām. Skatiet nodaļu Piedziņas izvēle plašākai informācijai.
Ļoti lietotājam draudzīga tehnoloģija BlueBUS ļauj barot un vadīt līdz 6 fotoelementu pārus ar divdzīslu kabeli. Piedziņā ir iebūvēts arī termiskais drošinātājs.
Regulējams ātrums,, spēks un pauzes laiks piedziņas automātiskajai aizvēršanai un citas funkcijas; skatiet Programmēšana.
Diagnostika ar brīdinājuma signāllampas.
Elektrības padeves pārtraukuma gadījumā piedziņu var atbloķēt un vārtus kustināt manuāli. Piedziņai var pievienot arī NICE PS124 rezerves akumulatoru, kas elektroenerģijas padeves pārtraukuma gadījumā ļauj veikt vairākus manevrus.
Piedziņas vadības blokam ir programmējama ieeja, kurai var pieslēgt brīdinājuma signāluguni, atvērtu vārtu indikatoru, elektromehānisko vai elektromagnētisko slēdzeni.
Piedziņa NICE Spinbus SN6021 ir elektromehāniska piedziņa, kas piemērota Slovākijas klimatiskajiem apstākļiem un atbilst visiem Eiropas drošības standartiem.
Ar NICE Spinbus SN6021 piedziņu saderīgi piederumi
Papildus iesakām iegādāties ar piedziņu saderīgus papildpiederumus vai izvēlēties kādu no jau nokomplektētajiem komplekta piedāvājumiem par izdevīgu cenu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Signāluguns | Signāluguns ar mirgošanu brīdina par vārtu kustību — noderīga pie izbrauktuvēm ar sliktu pārredzamību. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības rādiusu. | |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur kustību — vārti neuzbrauks automašīnai vai cilvēkam. | - MoonBUS (MOFB) |
| Raidītājs |
Vārtu tālvadībai. |
- FloR (Flo2R-s, Flo4R-s) |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - SMXI |
| Antena | Lielākam tālvadības pults darbības rādiusam. | - iebūvēta signālugunī LUCYB, MLBT - atsevišķa ABFKIT antena, vai ABF |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram izsniegt pulti vai ikreiz atvērt vārtus manuāli. | - MOTXR |
NICE Spinbus SN6021 piedziņas rokasgrāmata
NICE Spinbus SN6021 piedziņas rokasgrāmatu var lejupielādēt šeit:
NICE Spinbus SN6021 piedziņas rokasgrāmata
NICE Spinbus īsumā
NICE Spinbus ir neatgriezenisku elektromehānisko pārnesumu garāžas vārtu piedziņu saime. Tās tiek piegādātas ar SNA2 vadības bloku. Saderīgie vadības bloki ir SNA2, vai SNA20. Vadības blokiem ir SM savienotājs priekš uztvērēji radio signāla NICE SMXI, vai NICE OXI. Ārējo ierīču elektriskie pieslēgumi (fotoelementi, brīdinājuma signāluguns, u. c.) NICE Spinbus saimes NICE Spinbus garāžas vārtu piedziņās tika vienkāršoti, izmantojot BlueBUS, kas ļauj vairākas ierīces pieslēgt kopīgam savienotājam, izmantojot tikai vienu divdzīslu kabeli, kuram pat nav jāievēro polaritāte. Automātiskā vadība ir atkarīga no elektroenerģijas padeves, taču strāvas padeves pārtraukuma gadījumā pārnesummotoru var atbloķēt un vārtus darbināt manuāli. Var iegādāties arī papildu NICE PS124 rezerves akumulatoru, kas ļauj vadīt vārtu piedziņu arī elektroenerģijas padeves pārtraukuma laikā.
Piedziņas izvēle – vai piedziņa NICE Spinbus SN6021 piemērots maniem vārtiem?
Katriem vārtiem ir sava konstrukcija (sekciju, paceļamie utt.) un laukums un katrai piedziņai ir savi ierobežojumi. Tirgū parasti ir pieejami šādi vārtu veidi:
| Sekciju garāžas vārti | Uz augšu verami garāžas vārti, kas neizvirzās uz āru * |
|---|---|
 |
 |
| Uz augšu verami garāžas vārti, kas izvirzās uz āru | |
| bez atsperēm* | ar atsperēm |
 |
 |
* Lai automatizētu garāžas vārtus, kas veras uz augšu un neizvirzās uz āru, kā arī uz augšu veramos vārtus, kas izvirzās uz āru un kuriem nav atsperu, pie vārtiem jāuzstāda svira NICE SPA5.
Piedziņa NICE Spinbus SN6021 ar piemērotiem piederumiem var izmantot šādu veidu vārtiem, ņemot vērā to vērtņu laukumu un izmērus:
| Sekciju | Paceļamie izvirzāmie uz āru |
Paceļamie neizvirzāmie uz āru |
|
|---|---|---|---|
| maks. 10,5m2 | maks. 11,8m2 | maks. 9,3m2 | |
| 3 m gara vadotnes sliede |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m gara vadotnes sliede | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Principā vērtnes izmērs nosaka maksimālo ciklu skaitu stundā un arī secīgu ciklu skaitu, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks spēks (svars) šo ciklu skaitu vēl vairāk samazina procentuāli, jo piedziņa tiek vairāk noslogota, un nosaka arī maksimālo pieļaujamo ātrumu pie attiecīgās slodzes. Piedziņa ir aprīkota ar ierīci (termisko aizsardzību), kas mēra gan motora, gan apkārtējās vides temperatūru un attiecīgi samazina iespējamo ciklu skaitu:
| Ciklu skaits stundā Secīgu ciklu skaits |
Vērtnes pacelšanai nepieciešamais spēks* | |||
| Līdz 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
V
|
Līdz 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg = 9,81N, t. i., vērtnes pacelšanai nepieciešamo spēku, dalot ar 9,81, var izteikt arī kilogramos. Piemēram, 500N ir aptuveni 51Kg.
NICE Spinbus SN6021 piedziņas uzstādīšana
Uzstādīšanas veids piedziņai atšķiras atkarībā no konkrētās uzstādīšanas situācijas. Vārtiem līdz 2,5 m augstumā izmanto 3m garu vadotnes sliedi, bet vārtiem līdz 3,5m augstumā – 4m garu vadotnes sliedi. Vadotnes sliedi var arī novietot uz pie griestiem piestiprinātiem kronšteiniem vai nostiprināt tieši pie griestiem, izmantojot NICE SNA16 stiprinājumus.
Kabeļi
Tipiskā (pēc izvēles) piedziņas pieslēguma shēma ar piederumiem dažādiem vārtiem izskatās šādi:
| Sekciju garāžas vārti | |
|---|---|
 |
|
| Uz augšu verami garāžas vārti, kas izvirzās uz āru* | Uz augšu verami garāžas vārti, kas NEizvirzās uz āru* |
 |
 |
* Lai automatizētu uz augšu veramus garāžas vārtus, kas neizvirzās uz āru, un uz āru izvirzāmus vārtus bez atsperēm, pie vārtiem jāuzstāda NICE SPA5 svārstsvira.
Piederumu saraksts
|
|
Kabeļu saraksts
| Pielietojums | Tips | Maks. garums |
|---|---|---|
| A. Signāllampa ar antenu |
2×0,5mm2 |
20m 20m (ieteicams mazāk par 5m) |
| B. Fotoelementi | 2×0,5mm2 | 30m, ja garums pārsniedz 30m — 2×1mm2 |
| C. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| D. Drošības kontakta līste | 2×0,5mm2 | 30m |
NICE Spinbus SN6021 piedziņas uzstādīšana
Piedziņas mehāniskā uzstādīšana sastāv no trim darbībām:
- Prasības pirms montāžas
- Vadošās sliedes salikšana
- Piedziņas piestiprināšana pie saliktās sliedes
- Sliedes ar piedziņu piestiprināšana pie griestiem
0. Prasības pirms montāžas
I. Lai uzstādītu piedziņu, nepieciešama noteikta brīva telpa; jo īpaši jānodrošina vieta vadošajai sliedei:
- pietiekams garāžas garums (C+D), lai novietotu piedziņu (aptuveni 3,5m 3m sliedei, aptuveni 4,5m 4m sliedei),
- attālumam no vārtu augšējā punkta līdz griestiem (A) jābūt vismaz 4cm un ne vairāk kā 40cm
- savukārt maksimālajam attālumam starp vadošo sliedi un griestiem (B) jābūt 40cm (mazāks attālums nav problēma; sliedi var uzstādīt arī tieši pie griestiem).
Lai būtu labāks priekšstats, skatiet attēlu:
| II. Tāpat jāparedz vieta pašas piedziņas korpusa uzstādīšanai: | III. Ja ir uz augšu verami garāžas vārti, tiem atveroties, attālumam starp vadošās sliedes apakšmalu un vārtu vērtnes augstāko punktu tās kustības laikā (E) jābūt vismaz 6,5cm, bet ne vairāk kā 30cm: |
 |
 |
Brīdinājums: ja iepriekš minētie nosacījumi nav izpildīti, NICE Spinbus SN6021 piedziņu uzstādīt nav iespējams vai arī jāizdomā alternatīvs stiprinājuma risinājums.
1. Vadošās sliedes salikšana
Skatiet norādījumus par attiecīgo sliedi:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Piedziņas piestiprināšana pie saliktās sliedes
| 1. Piedziņu var piestiprināt trīs veidos — izvēlieties telpai piemērotāko novietojumu. | 2. Piestipriniet piedziņu pie rotācijas pārvada galvas ar četrām komplektā iekļautajām 6,3x38 skrūvēm |
|---|---|
 |
 |
3. Sliedes ar piedziņu piestiprināšana pie griestiem
Atbilstoši izmērītajam attālumam starp sliedi un griestiem, kā arī starp sliedi un vārtu augšmalu, atzīmējiet divus montāžas caurumus precīzi vārtu vidū. Atkarībā no vārtu veida priekšējo stiprinājumu var piestiprināt:
| Profilam var izmantot kniedes | Sienā var izmantot dībeļus un skrūves | Ja apstākļi to ļauj, sliedi var piestiprināt tieši pie griestiem |
|---|---|---|
 |
 |
 |
Pēc montāžas caurumu izurbšanas piestipriniet priekšējo stiprinājumu, bet sliedes otru galu ar motoru atstājiet uz zemes un turpiniet darbu:
Piedziņas programmēšana

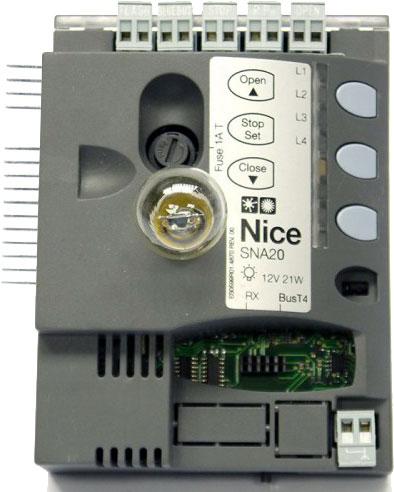

Piedziņas programmēšanas veids ir atkarīgs no komplektācijā iekļautā vadības bloka. Ar NICE Spinbus SN6021 piedziņu ir saderīgi šādi vadības bloki:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Tas pats, kas SNA2, tikai iespējams:
|
NICE Spinbus SN6021 piedziņas atbloķēšana
Elektroapgādes pārtraukuma gadījumā jūs nevarēsiet vadīt vārtus, izmantojot tālvadības pulti. Tāpēc piedziņu var atbloķēt, izmantojot atbloķēšanas sviru un vārtus pārvietot manuāli:
| 1. Pavelciet ratiņu atbrīvošanas sviru. | 2. Pakustiniet vērtni |
|---|---|
 |
 |
NICE Spinbus SN6021 piedziņas spuldzes nomaiņa
Pirms spuldzes nomaiņas atvienojiet piedziņu no elektrotīkla un veiciet tālāk norādītās darbības:
| 1. Piespiediet balto vāciņu un pagrieziet to | 2. Izskrūvējiet veco spuldzi. Pēc tam ieskrūvējiet jaunu 230V 60W spuldzi ar E27 cokolu. |
|---|---|
 |
 |
NICE Spinbus SN6021 piedziņas tehniskie parametri
| Modelis | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modeļa apraksts | Elektromehānisks reduktormotors garāžas vārtu automātiskai darbībai privātā vidē. Komplektā ar vadības bloku SNA2. Viens no šiem vadības blokiem ir piemērots: SNA2, vai SNA20. | ||||||||||
| Zobrats | Diametrs: 9,5mm Zobu skaits: 28 Saderīgs ar sliedēm: SNA3X, SNA30, SNA6 |
||||||||||
| Griezes moments [Spēks] |
11,7Nm [650N] — nepieciešams vārtu vērtnes iedarbināšanai |
||||||||||
| Nominālais griezes moments [Nominālais spēks] |
5,85Nm [345N] — nepieciešams vārtu vērtnes kustības uzturēšanai |
||||||||||
| Ātrums | 0,20 m/s | ||||||||||
| Nominālais ātrums | 0,08 m/s | ||||||||||
| Secīgu ciklu ierobežojums | 50 cikli dienā (vadības bloks ierobežo skaitu, ņemot vērā ierobežojumus, skatīt Piedziņas izvēle) | ||||||||||
| Darbības ierobežojums | 3 minūtes (vadības bloks ierobežo laiku, ņemot vērā ierobežojumus, skatīt Piedziņas izvēle) | ||||||||||
| Barošana | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Jaudas patēriņš |
270W | ||||||||||
| Izolācijas klase | 1 — nepieciešams zemēt | ||||||||||
| Rezerves barošanas avots | iespējams iegādāties un uzstādīt papildus NICE PS124 rezerves akumulatoru | ||||||||||
| Apgaismojums | 12V 21W spuldze, BA15 cokols | ||||||||||
| Signāllampas izeja |
Atkarībā no ieprogrammētās izejas:
|
||||||||||
| BlueBUS izeja | viena izeja divām BlueBUS ierīcēm | ||||||||||
| STOP ieeja | parasti atvērtiem, parasti aizvērtiem kontaktiem un ierīcēm ar nemainīgu 8,2KΩ pretestību | ||||||||||
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | parasti atvērts (kontakta aizvēršana aktivizē komandu "Pakāpeniska vadība") | ||||||||||
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. | ||||||||||
| Antenas ieeja | 52Ω koaksiālajam kabelim RG-58 (vai līdzīgam) | ||||||||||
| Programmēšanas funkcijas | 4 ieslēgšanas/izslēgšanas funkcijas (I līmeņa programmēšana) 4 regulējamas funkcijas (II līmeņa programmēšana) |
||||||||||
| Pašdiagnostikas funkcijas |
|
||||||||||
| Darba temperatūra | -20°C līdz +50°C | ||||||||||
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē | ||||||||||
| Aizsardzības klase | IP40 — lietošanai iekštelpās vai labi aizsargātā āra vidē | ||||||||||
| Izmēri | 311×327×105 (plat.×gar.×aug.) | ||||||||||
| Svars | 3,6kg |
