Ātrgaitas piedziņa NICE Hyke HK7024 HS
JAUNA| Produkta pieejamība: | līdz 7 dienām | Preces parasti nosūtām 7 dienu laikā. |
|---|
līdz 7 dienām
831,97 € ar PVN
| Svars |
|---|
| 13 kg |
Produkta apraksts Ātrgaitas piedziņa NICE Hyke HK7024 HS
NICE HYKE HK7024HS ir ātra šarnīra neatgriezeniska piedziņa vienai veramo vārtu vērtnei. Tai ir iebūvēta vadības ierīce; divvērtņu vārtiem to papildina HK7224HS.
Motors darbojas ar 24 V līdzstrāvas spriegumu. 230 V maiņstrāvas tīkla spriegumu pievada integrētajai HK7024HS vadības ierīcei, nevis tieši otrajam motoram. Pateicoties šarnīra svirai, to var uzstādīt arī tad, ja eņģe ir nobīdīta uz platākas pamatnes, ja novietojums un brīvā vieta atbilst montāžas shēmai. Standarta montāžā atvēršana līdz 90° aizņem aptuveni 10 s.
| Ātrā navigācija | |
|---|---|
| Piedziņas izvēle | Piederumi |
| Montāža | Svira un atdures |
| Pievienošana | Spailes |
| Pirmā iedarbināšana | Programmēšana |
| Diagnostika | Atiestatīšana |
| Apkope | Kalpošanas ilgums |
| Parametri | PDF rokasgrāmata |
Piedziņas izvēle un vārtu vērtnes ierobežojumi
HYKE HS ir noteikti atsevišķi maksimālie rādītāji garums 3 m un svars 270 kg. Tie nav spēkā vienlaikus: noteicošā ir kombinācija atbilstoši diagrammai. 3 m garai vērtnei diagrammā atbilst aptuveni 175 kg, bet 1,8 m garai vērtnei — aptuveni 260 kg. Tāpēc 3 m garums un 250 kg svars nav pieļaujama kombinācija vienai vērtnei. Pilns aizpildījums, vējš, nepareizs līdzsvars vai kustības pretestība var vēl vairāk samazināt pieļaujamo robežu.
Diagrammā horizontāli norādīts vērtnes garums, bet vertikāli — svars vienas vērtnes.
Ar saīsinātu sviru darbības diapazons ir mazāks nekā ar pilna garuma sviru. Pirms izvēles pārbaudiet, vai vārti kustas brīvi, vērtne ir pietiekami izturīga un svira atrodas drošā pozīcijā. Katram vārtu spārnam paredzēts viens motors; divi motori nepalielina viena spārna pieļaujamo svaru.
Vadība un saderīgi piederumi
| Kas | Kāpēc | Veids |
|---|---|---|
| Motors un vadība | Viens motors katrai vērtnei. Otrajai vērtnei pievienojiet HK7224HS. |
|
| Radio uztvērējs | SM savienotājs HK7024HS vadības ierīcē; izvēlieties uztvērēju atbilstoši raidītāja kodējumam. | |
| Tālvadības pults | Sapārojiet ar uzstādīto uztvērēju; saderību nenosaka tikai frekvence. | |
| Fotobežas | Drošības ierīces, kas pievienojamas BlueBUS; pēc pievienošanas veiciet ierīču apguvi. | |
| Brīdinājuma gaisma | Signalizē par kustību. FLASH izeja: 12 V līdzstrāva / maks. 21 W. | |
| Avārijas barošana | Tīkla padeves pārtraukuma gadījumā HK7024HS; vispirms pārbaudiet plati un savienotāju. |
|
Montāža un vietas pārbaude
Pamatnei droši jānotur kronšteins, un svira visā kustības diapazonā jāvar brīvi pagriezt. Motoram paredziet vismaz 210 mm platu vietu. Attēlotajā montāžas variantā attālumam no motora ass līdz pretējā pusē esošajam šķērslim jābūt vismaz 300 mm; nākamo izmēru — 150 mm — un eņģes nobīdi nomēriet atbilstoši attiecīgajam rasējumam. Tie nav universāli statņa izmēri. Eņģes nobīde līdz aptuveni 400 mm ir iespējama tikai tad, ja ģeometrija atbilst rasējumam un diagrammai. Izvēlieties konsoles enkurus atbilstoši faktiskajai pamatnei; tie nav iekļauti motora komplektā.
Pirms urbšanas nomēriet eņģes ass un konsoles novietojumu, kā arī nepieciešamo leņķi. Visai svirai izmantojiet oriģinālo A/B izmēru diagrammu; vārtu vērtnes konsoli nostipriniet pie rāmja stingrās daļas. Izmantojot pilna garuma sviru, maksimālais atvēršanas leņķis saskaņā ar montāžas diagrammu ir 110°. Vispirms salabojiet vārtus, kas ķeras, ir deformēti vai kuriem trūkst stingru gala atduru.
Pilna un saīsināta svira, gala atdures
Šķēršļa tuvumā nomēriet brīvo izmēru E. Pilna garuma sviru izmantojiet, ja E ir vismaz 650 mm; ja E ir 300–650 mm, saīsiniet to saskaņā ar montāžas instrukciju. Saīsināta svira ierobežo pieļaujamo leņķi, kā arī garuma un svara kombināciju; šajā konfigurācijā vadieties pēc diagrammas un nepārsniedziet paredzēto atvēršanas leņķi. Sviru saīsina oriģinālajā svirā īpaši paredzētajās vietās, nevis pēc aptuvena novērtējuma.
Pēc motora nostiprināšanas noregulējiet sviru un vārtu vērtnes konsoli vistālākajā stingrajā punktā, pārbaudiet, vai svira pareizi sasniedz gala stāvokli, un noregulējiet mehāniskās atdures atvēršanai un aizvēršanai. Kad motors ir atbloķēts, ar roku izkustiniet vārtus visā gājiena garumā; kustībai jābūt vieglai un bez sadursmēm.
Elektriskais pieslēgums
Integrētā vadības plate vada abus motorus. Vienas vērtnes vārtiem motoru pieslēdz pie M2, bet M1 paliek neizmantots. Divu vērtņu vārtiem M1 ir pirmā aizveramā vērtne, bet M2 — otrā; attiecīgos enkoderus pieslēdziet pie ENC1/ENC2. Pirms darbu sākšanas atvienojiet elektrotīklu un rezerves barošanas avotu. Otrajam motoram izmantojiet 3 × 1,5 mm² kabeli līdz 10 m un 2 × 1 mm² enkodera kabeli līdz 10 m; faktiskajam kabeļa maršrutam un šķērsgriezumam jāatbilst instalācijai.
Piederumu barošana un polaritāte
| Spailes | Pieslēgums |
|---|---|
| BlueBUS | Divi vadi saderīgām fotobarjerām; bez polaritātes. Pēc ierīču maiņas atkārtojiet apmācību. |
| SbS (+) un STOP (−) | Palīgspailes 24 V DC, maks. 200 mA starp integrētās plates spailēm, kas attēlā marķētas šādi. Spriegums saglabājas arī gaidstāves režīmā. Šīs spailes kalpo arī vadības un drošības ieejai; piederumu barošanai jāatbilst kontaktu pieslēgumam. |
| STOP, SbS, OPEN, CLOSE | Bezpotenciāla kontakti; atkarībā no apmācības STOP var būt NO, NC vai 8,2 kΩ rezistors. Pašam kontaktam +/− nav jāpiešķir. |
| ENC1 / ENC2 | Attiecīgā motora enkoders; saskaņā ar instrukciju bez polaritātes. |
| FLASH | 12 V DC, maks. 21 W; izvēlieties brīdinājuma gaismu atbilstoši darbības režīmam un strāvas patēriņam. Atsevišķu nemarķētu izvadu polaritāti nedrīkst noteikt pēc minējuma. |
| ELS / OGI | ELS: 12 V AC slēdzene, maks. 15 VA. OGI: 24 V DC indikators, maks. 4 W. Programmēšanas laikā izeju funkcijas var mainīt. |
Pirmā palaišana un pozīciju apmācība

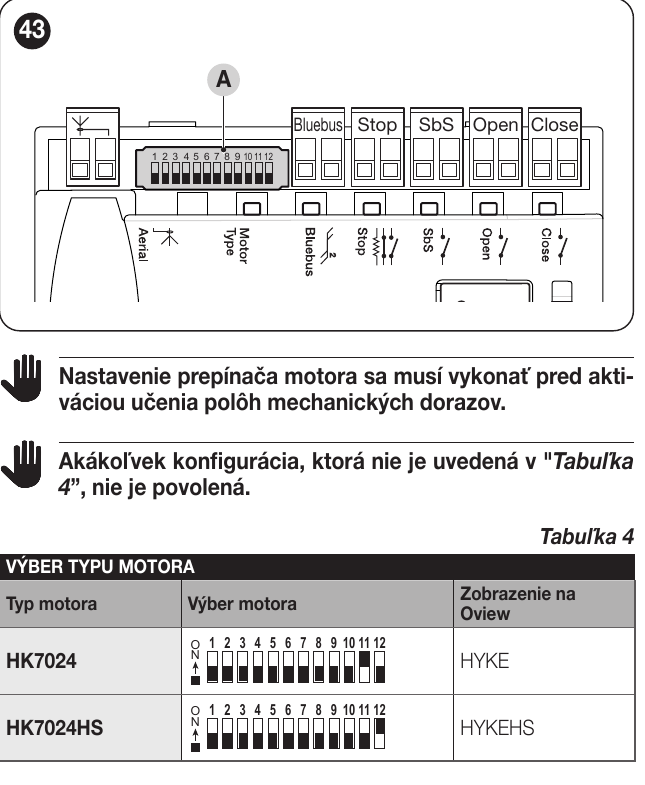

HK7024HS platē motora tips jāiestata pirms pozīciju apmācības. Attēlotajā platē ar 12 pozīciju slēdzi HYKE HS jāieslēdz 12. pozīcija; pārējām pozīcijām jābūt izslēgtām. Ja jūsu platei ir cits marķējums vai izpildījums, iestatiet to atbilstoši faktiski uzstādītajai platei.
- Pārbaudiet, vai pieslēgums ir pareizs, mehāniskās atdures noregulētas un brīvā vieta pietiekama. Pirms sprieguma pieslēgšanas novietojiet vērtni aptuveni gājiena vidū.
- Pēc ieslēgšanas BlueBUS jāmirgo aptuveni reizi sekundē; fotobarjeru LED reaģē, bet FLASH paliek izslēgts.
- Vienlaikus nospiediet Open un Stop/Set un turiet aptuveni 3 s, līdz L1 un L2 sāk ātri mirgot. Pēc apmācības STOP jādeg, bet L1/L2 jānodziest.
- Pārbaudiet, vai izvēlēts motors HS. Nospiediet Stop/Set + Close un turiet aptuveni 5 s, līdz L3/L4 sāk ātri mirgot. Vadības bloks lēni aizver M1, pēc tam M2, atver abas vērtnes un tad ātri aizver tās. Ja ir viens motors, M1 darbība tiek izlaista.
- Ja vispirms sāk kustēties nepareizā vērtne vai tā kustas nepareizā virzienā, pārtrauciet apmācību; kvalificētam tehniķim jākoriģē motora un attiecīgā enkodera pieslēgums, pēc tam apmācība jāatkārto. Fotobarjeras vai STOP nostrāde pārtrauc apmācību.
- Vairākos pilnos ciklos pārbaudiet kustības virzienu, palēninājumu, atdures un visas drošības ierīces. Vērtnei jābūt viegli kustināmai arī tad, ja motors ir manuāli atbloķēts.
Programmēšana integrētajā platē
Pirmais līmenis: turiet nospiestu Stop/Set, līdz L1 sāk mirgot, un tad atlaidiet pogu; ar Open/Close izvēlieties LED, bet ar Stop/Set pārslēdziet stāvokli (ātra mirgošana — OFF, lēna — ON). Pēc pabeigšanas nogaidiet 10 s. Starp pogu nospiešanām nepārsniedziet 20 s.
| LED — funkcija | Stāvoklis ON / OFF |
|---|---|
| L1 — Automātiska aizvēršana | Aizver pēc pauzes laika; OFF = pusautomātiska darbība. Rūpnīcas iestatījums: OFF. |
| L2 — Aizvērt pēc fotobarjeras nostrādes | Ja automātiskā aizvēršana ir ieslēgta, fotobarjeras nostrāde saīsina pauzi līdz 5 s. Ja automātiskā aizvēršana ir izslēgta, fotobarjeras nostrāde to aktivizē ar ieprogrammēto pauzes laiku. Rūpnīcas iestatījums: OFF. |
| L3 — Vienmēr aizvērt | Ja pēc barošanas atjaunošanas vārti ir atvērti, pēc 10 s sākas 5 s brīdinājuma mirgošana un vārti aizveras. Rūpnīcas iestatījums: OFF. |
| L4 — Pilna gaidstāve | Pēc minūtes bez kustības izslēdz BlueBUS un lielāko daļu LED indikatoru. Rūpnīcas iestatījums: OFF. |
| L5 — ELS izeja kā apgaismojums | ON pārveido elektriskās slēdzenes izeju par pieklājības apgaismojumu. Rūpnīcas iestatījums: OFF. |
| L6 — Iepriekšēja mirgošana | ON ieslēdz brīdinājuma gaismu 3 s pirms kustības sākuma. Rūpnīcas iestatījums: OFF. |
| L7 — CLOSE kā daļēja atvēršana 1 | ON maina CLOSE ieejas funkciju. Rūpnīcas iestatījums: OFF. |
| L8 — OGI kā apkopes indikators | ON maina atvērtu vārtu indikatora funkciju. Rūpnīcas iestatījums: OFF. |
Otrais līmenis: turiet nospiestu Stop/Set, līdz L1 sāk mirgot, un tad atlaidiet pogu; ar Open/Close izvēlieties ieejas LED. Vēlreiz turiet nospiestu Stop/Set; aptuveni pēc 3 s iedegsies pašreizējās vērtības indikators. Joprojām turot nospiestu Stop/Set, ar Open/Close izvēlieties vērtības LED, tad atlaidiet Stop/Set un nogaidiet 10 s. Šīs plates rūpnīcas vērtības ir izceltas treknrakstā.
| Ieejas LED — parametrs | Iestatījuma LED — vērtība |
|---|---|
| L1 — Pauzes laiks | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 — Soļu režīms | L1 O–S–Z–S; L2 O–S–Z–O; L3 Atvērts–Aizvērts–Atvērts–Aizvērts; L4 dzīvojamais režīms; L5 dzīvojamais režīms 2; L6 īsa komanda gājēju atvēršanai; L7 personas klātbūtne; L8 atvēršana pusautomātiskā režīmā un aizvēršana, turot komandas pogu. |
| L3 – Motoru ātrums | L1 ļoti lēni; L2 lēni; L3 vidēji; L4 ātri; L5 ļoti ātri; L6 ļoti ātri; L7 ātra atvēršana/lēna aizvēršana; L8 ļoti ātra atvēršana/vidēja ātruma aizvēršana. |
| L4 – Atslogošana pēc aizvēršanas | L1 nav; L2 1. līmenis ≈100 ms; L3 2. līmenis; L4 3. līmenis; L5 4. līmenis; L6 5. līmenis; L7 6. līmenis; L8 7. līmenis ≈800 ms. |
| L5 – Motoru spēks | L1 minimums; L2 2. līmenis; L3 3. līmenis; L4 4. līmenis; L5 5. līmenis; L6 6. līmenis; L7 7. līmenis; L8 maksimums. |
| L6 – Gājēju/daļēja atvēršana | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 viss M2; L5 abi vārti līdz 1/4 no mazākā atvēruma; L6 abi līdz 1/2; L7 abi līdz 3/4; L8 abi līdz mazākajam no ieprogrammētajiem leņķiem. |
| L7 – Apkopes brīdinājums | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manevru. |
| L8 – Kļūmju vēsture | L1 pēdējais manevrs; L2–L8 otrais līdz astotais pēdējais manevrs. |
Diagnostika
Pareizas darbības laikā HK7024HS BlueBUS indikators mirgo aptuveni reizi sekundē. Lēni mirgojoši L1/L2 norāda uz izmainītām vai neieprogrammētām ierīcēm; lēni mirgojoši L3/L4 norāda uz neieprogrammētām pozīcijām vai slēdžu stāvokļa maiņu pēc programmēšanas; ieprogrammējiet pozīcijas no jauna. Nedegošs STOP LED indikators norāda uz drošības ieejas aktivizēšanos. Ja uzstādīts otrs HK7224HS motors, vērojiet šos signālus pirmajā piedziņā ar vadības bloku.
Kļūmes gadījumā FLASH indikators atkārto īsu mirgojumu grupu un pēc 1 sekundes pauzes to atkārto vēlreiz. Saskaitiet mirgojumus vienā grupā.
| FLASH indikatora mirgojumu skaits | Kas jāpārbauda |
|---|---|
| 1 | BlueBUS ierīce ir mainīta/atvienota; pēc remonta atkārtoti veiciet ierīču programmēšanu. |
| 2 | Fotorelejs vai šķērslis tā starā. |
| 3 | Palielināta pretestība kustības laikā vai nepareizi iestatīts spēks; vispirms pārbaudiet mehānismu. |
| 4 | Aktīva STOP ieeja vai mainīta ieprogrammētā drošības ieeja. |
| 5 | Vadības bloka iekšējo parametru kļūda; nogaidiet vismaz 30 s un mēģiniet komandu vēlreiz. Ja kļūme nepāriet, atvienojiet un atjaunojiet barošanu; ja tā atkārtojas, sazinieties ar servisu. |
| 6 | Pārsniegts secīgu ciklu vai ciklu stundā limits; nogaidiet dažas minūtes, līdz ierobežotājs atļauj nākamo kustību. |
| 7 | Elektrisko ķēžu kļūme; nogaidiet vismaz 30 s un mēģiniet komandu vēlreiz. Ja kļūme saglabājas pēc barošanas atjaunošanas, sazinieties ar servisu. |
| 8 | Cita nepārtraukti aktīva komanda neļauj sākt jaunu kustību; pārbaudiet vadības ieejas un noskaidrojiet, kāpēc komanda ir ilgstoši aktīva. |
| 9 | Vārti ir bloķēti ar komandu; atbloķējiet tos ar attiecīgo vadības komandu. |
| 10 | Kodētājs konstatējis šķērsli vai lielu berzi; pārbaudiet vārtu vērtnes kustības ceļu. |
Iestatījumu atjaunošana
Uz integrētās HK7024HS vadības plates nospiediet un turiet Open un Close, līdz sāk mirgot L1 un L2, pēc tam atlaidiet pogas. Tādējādi tiks atjaunoti programmēšanas rūpnīcas iestatījumi; pielāgotie iestatījumi tiks dzēsti. Pēc atiestatīšanas pārbaudiet plates savienojumus un indikatoru signālus; ja nepieciešama ierīču vai pozīciju programmēšana no jauna, veiciet to pirms ekspluatācijas.
Manuāla atbloķēšana un apkope
Ja nav barošanas, atbloķējiet motoru ar komplektā iekļauto atslēgu un sviru, pagriežot to par 90°, pēc tam pārvietojiet vārtu vērtni ar roku. Pirms nākamās automātiskās darbības no jauna nobloķējiet motoru. Tehniķim apkope jāveic ne vēlāk kā pēc 6 mēnešiem vai 20 000 manevriem: jāpārbauda nodilums, kronšteinu stiprinājumi, gala atduri, vārtu brīva kustība un drošības ierīces.
Aptuvenais kalpošanas laiks
Slodzes indekss ir vērtību summa, kas raksturo vērtnes garuma un svara, pilnas vai saīsinātas sviras, temperatūras/mitruma, pilnas vērtnes un vēja ietekmi. Ražotāja norādītās vērtības ir aptuvenas un negarantē ciklu skaitu. Vispirms pārbaudiet pieļaujamo vērtnes garuma un svara kombināciju augstāk redzamajā HYKE HS grafikā; tikai pēc tam izmantojiet indeksu aptuvenai kalpošanas laika aplēsei. Ciklu skaita grafiks nav garantija.
| Visas automatizācijas raksturlielumi | Indekss | Kalpošanas laika grafiks |
|---|---|---|
|
| |
Tehniskie parametri un izmēri
| Parametrs | Vērtība |
|---|---|
| Modelis | NICE HYKE HK7024HS |
| Pielietojums | Ātrgaitas šarnīra piedziņa ar integrētu vadības bloku vienai vai divām vārtu vērtnēm. |
| Motora spriegums | 24 V DC |
| Barošana | 230 V AC, 50/60 Hz vadības blokam; motors darbojas ar 24 V DC. |
| Jauda / strāvas patēriņš | 300 W; 1,5 A tīkla ieejā. |
| Ātrums bez slodzes | 2 apgr./min; 90° pagrieziens aizņem aptuveni 10 s, ja uzstādīts standarta veidā, bez paātrināšanas un palēnināšanas. |
| Iedarbināšanas / nominālais griezes moments | 500 / 120 Nm. |
| Darbība | Maksimāli 40 cikli/h pie nominālā griezes momenta; nepārtraukta darbība — ne ilgāk par 7 min. |
| Darba temperatūra | −20 līdz +50 °C saskaņā ar aktuālo katalogu. |
| Aizsardzības pakāpe | IP54, ja korpuss nav bojāts. |
| Motora izmēri | 290 × 210 × 320 mm. |
| Motora svars | 10,5 kg. |
