Ātrgaitas NICE Hyke HK7224 HS piedziņa
JAUNA| Produkta pieejamība: | līdz 7 dienām | Preces parasti nosūtām 7 dienu laikā. |
|---|
līdz 7 dienām
599,58 € ar PVN
| Svars |
|---|
| 13 kg |
Produkta apraksts Ātrgaitas NICE Hyke HK7224 HS piedziņa
NICE HYKE HK7224HS ir ātra šarnīra pašbloķējoša piedziņa vienam veramo vārtu vērtnei. Tas ir otrais motors bez vadības bloka; divviru vārtiem tas paredzēts kopā ar HK7024HS. HK7224HS atsevišķi nav pilnvērtīga piedziņa vienviru vārtiem.
Motors darbojas ar 24 V līdzstrāvu. To baro un vada HK7024HS iebūvētais piedziņas vadības bloks; HK7224HS nedrīkst pieslēgt tieši 230 V elektrotīklam. Pateicoties šarnīra svirai, to var uzstādīt arī tad, ja eņģe ir nobīdīta uz platākas pamatnes, ja novietojums un brīvā vieta atbilst montāžas shēmai. Standarta montāžā atvēršana līdz 90° aizņem aptuveni 10 s.
| Ātrā navigācija | |
|---|---|
| Piedziņas izvēle | Piederumi |
| Montāža | Svira un atdures |
| Pieslēgšana | Spailes |
| Pirmā palaišana | Programmēšana |
| Diagnostika | Atiestatīšana |
| Apkope | Kalpošanas laiks |
| Parametri | Rokasgrāmata PDF formātā |
Piedziņas izvēle un vārtu vērtnes ierobežojumi

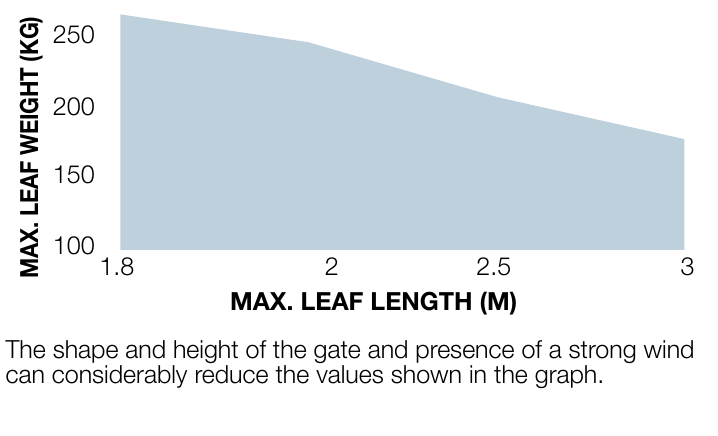

HYKE HS ir noteikti atsevišķi maksimālie parametri: garums 3 m un svars 270 kg. Šie ierobežojumi nav spēkā vienlaikus: noteicošā ir parametru kombinācija atbilstoši diagrammai. Saskaņā ar diagrammu 3 m garai vērtnei pieļaujamais svars ir aptuveni 175 kg, bet 1,8 m garai vērtnei — aptuveni 260 kg. Tāpēc 3 m garums un 250 kg svars nav pieļaujama kombinācija vienai vērtnei. Pilns aizpildījums, vējš, nepareizs līdzsvars vai kustības pretestība var vēl vairāk samazināt pieļaujamo robežu.
Diagrammā horizontāli attēlots vērtnes garums, bet vertikāli — svars vienas vērtnei.
Izmantojot saīsinātu sviru, pieļaujamais diapazons ir mazāks nekā ar pilna garuma sviru. Pirms izvēles pārbaudiet, vai vārti brīvi kustas, vai vērtne ir pietiekami izturīga un vai sviru var novietot droši. Katram vārtu spārnam paredzēts viens motors; divi motori nepalielina vienas vērtnes pieļaujamo svaru.
Vadība un saderīgi piederumi
| Kas | Kāpēc | Tips |
|---|---|---|
| Motors un vadība | Viens motors katrai vērtnei. Piedziņai nepieciešams HK7024HS visas divviru vārtu sistēmas vadībai. |
|
| Radio uztvērējs | HK7024HS vadības bloka SM savienotājs; izvēlieties uztvērēju atbilstoši raidītāja kodējumam. | |
| Tālvadības pults | Sapārojiet ar uzstādīto uztvērēju; ar frekvenci vien nepietiek, lai noteiktu saderību. | |
| Fotokameras | Drošības ierīces pievieno BlueBUS kopnei; pēc pievienošanas veiciet ierīču apguvi. | |
| Brīdinājuma lampiņa | Signalizē par kustību. FLASH izejas parametri: 12 V līdzstrāva / maks. 21 W. | |
| Avārijas barošana | HK7024HS barošanai tīkla pārtraukuma gadījumā; vispirms pārbaudiet shēmas plati un savienotāju. |
|
Uzstādīšana un vietas pārbaude

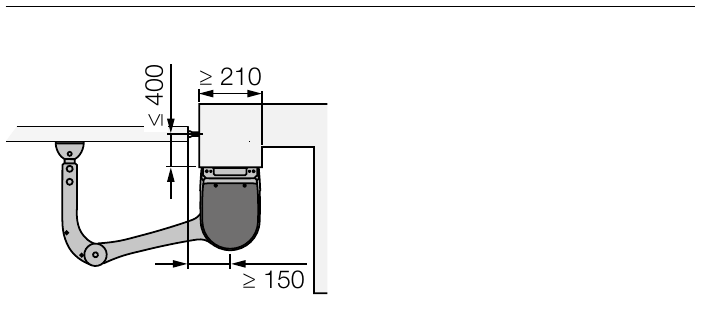

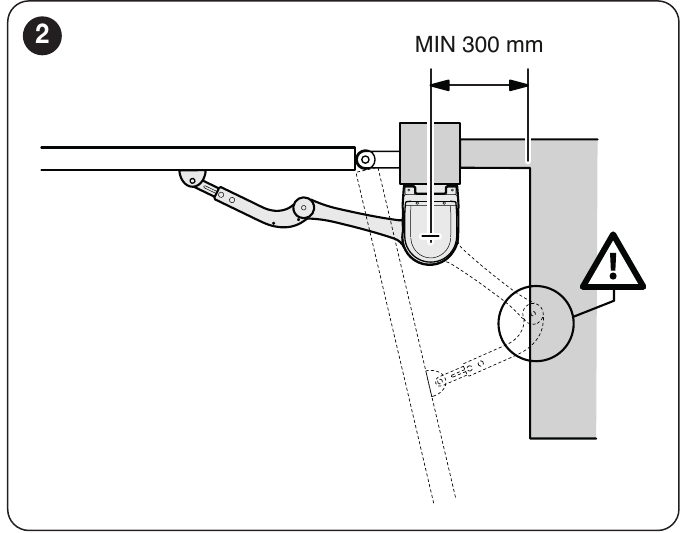

Pamatnei droši jānotur kronšteins, un svirai brīvi jāgriežas visā tās kustības diapazonā. Motoram paredziet vismaz 210 mm platu vietu. Attēlotajā uzstādījumā attālumam no motora ass līdz pretējai šķērslim jābūt vismaz 300 mm; nākamo izmēru — 150 mm — un eņģes nobīdi nomēriet atbilstoši attiecīgajam rasējumam. Tie nav universāli staba izmēri. Eņģes nobīde līdz aptuveni 400 mm ir iespējama tikai tad, ja ģeometrija atbilst rasējumam un grafikam. Izvēlieties kronšteina enkurus atbilstoši faktiskajai pamatnei; tie nav iekļauti motora komplektā.

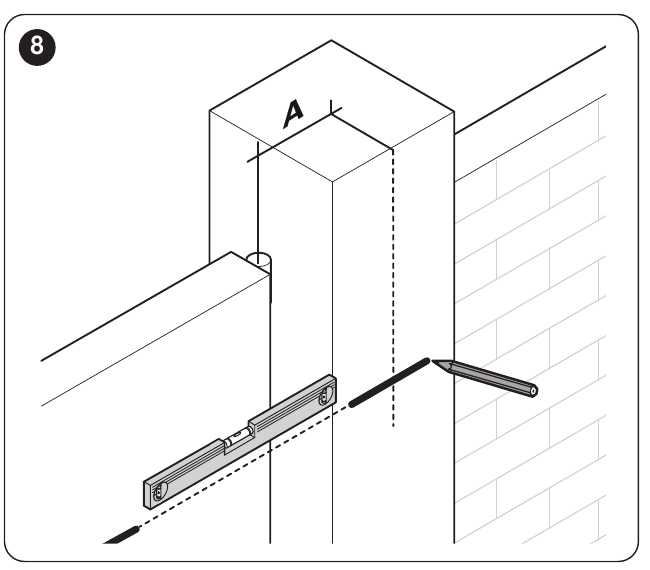

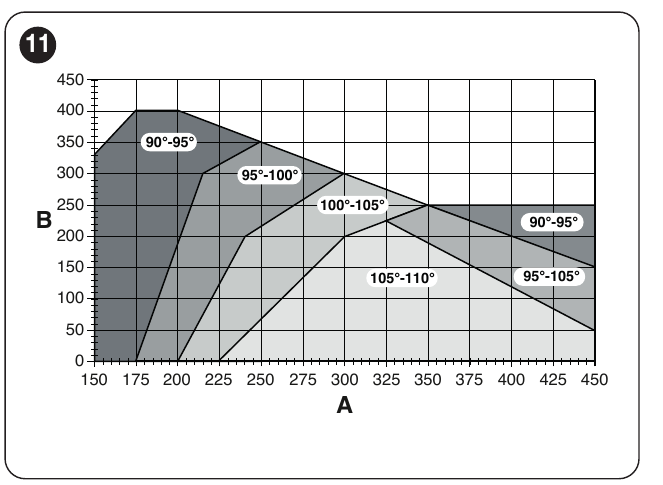

Pirms urbšanas nomēriet eņģes ass un kronšteina novietojumu, kā arī nepieciešamo leņķi. Garai svirai izmantojiet oriģinālo A/B izmēru grafiku; vārtu vērtnes kronšteinu piestipriniet pie rāmja stingrās daļas. Ar garo sviru maksimālais atvēršanas leņķis ir 110° saskaņā ar montāžas grafiku. Vispirms salabojiet vārtus, kas beržas, ir deformēti vai kuriem trūkst stingru gala atduru.

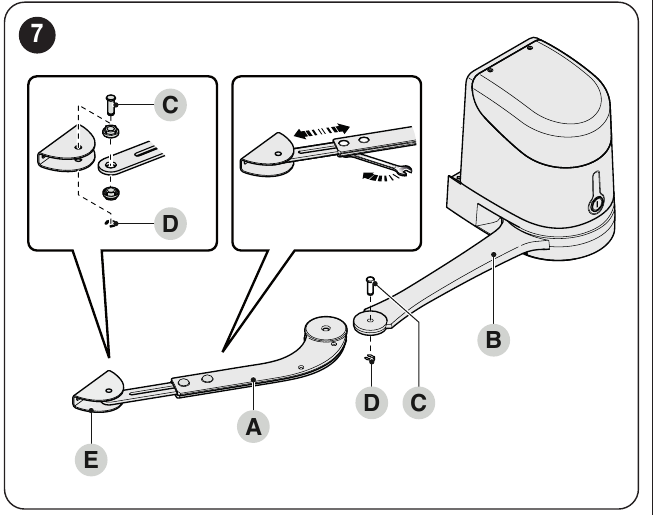

Garā un īsā svira, gala atduri
Ja ir šķērslis, nomēriet brīvo izmēru E. Izmantojiet garo sviru, ja E ir vismaz 650 mm; ja E ir 300–650 mm, saīsiniet to saskaņā ar montāžas instrukciju. Īsā svira ierobežo pieļaujamo leņķi, kā arī garuma un svara kombināciju; šādam izvietojumam vadieties pēc grafika un nepārsniedziet paredzēto atvēršanas leņķi. Sviru saīsina tam paredzētajās vietās, nevis pēc aptuvena novērtējuma.
Pēc motora nostiprināšanas noregulējiet sviru un vārtu vērtnes kronšteinu vistālākajā stingrajā punktā, pārbaudiet, vai svira pareizi ieiet gala pozīcijā, un noregulējiet mehāniskās atdures atvēršanai un aizvēršanai. Kad motors ir atbloķēts, ar roku izbrauciet visu kustības ceļu; kustībai jābūt vieglai un bez sadursmēm.
Elektriskais pieslēgums

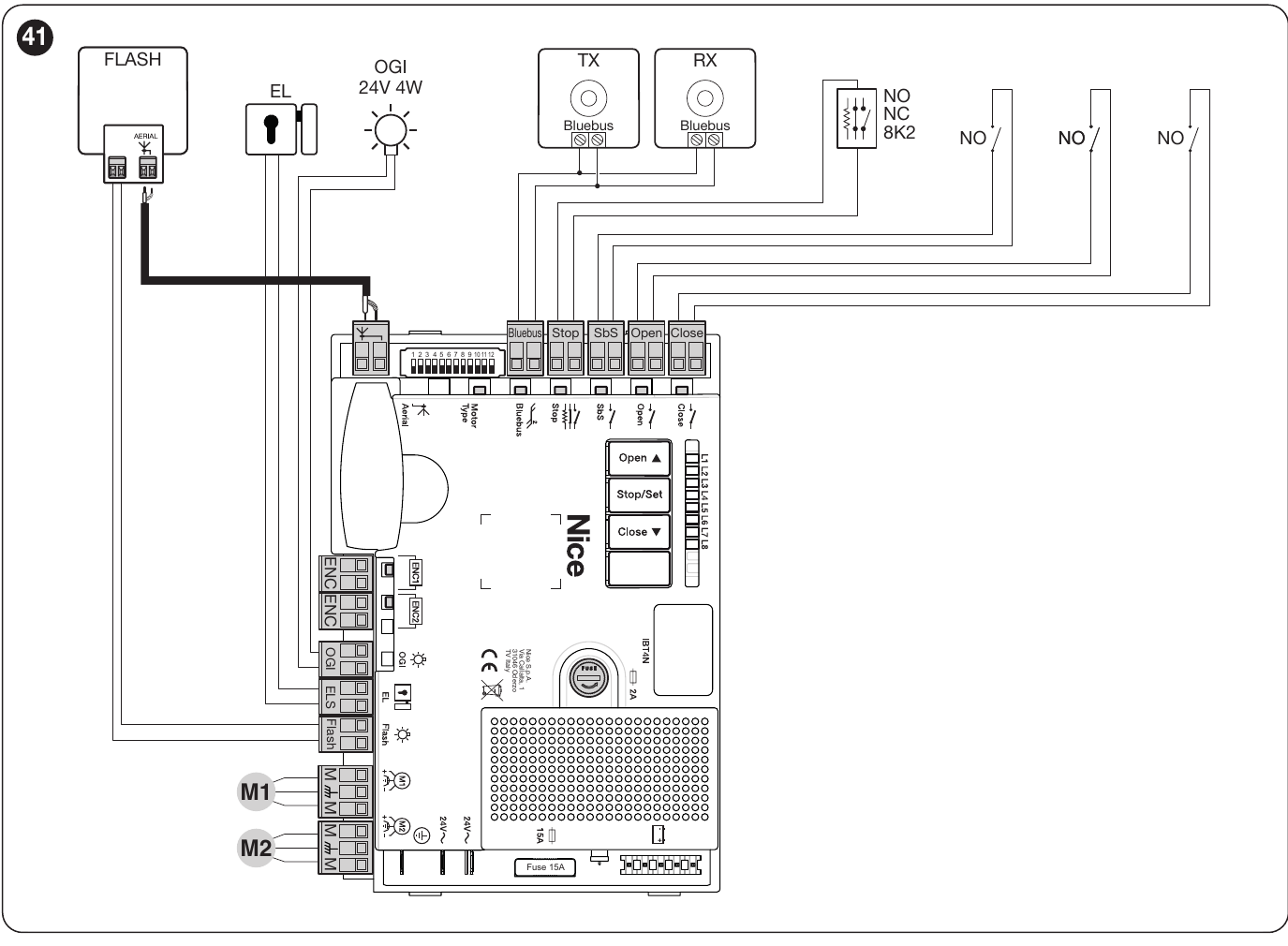

Šo motoru pieslēdz HK7024HS vadības bloka M2 izejai, bet tā enkoderu — ENC2; M1/ENC1 spailes paredzētas pirmajam motoram. Vērtņu secību pārbaudiet apmācības laikā. 24 V DC barošanu nodrošina vadības bloks, nevis elektrotīkla pievads. Pirms darbu sākšanas atvienojiet elektrotīklu un rezerves barošanas avotu. Otrajam motoram izmantojiet 3 × 1,5 mm² kabeli līdz 10 m un 2 × 1 mm² enkodera kabeli līdz 10 m; konkrētajam kabeļa maršrutam un šķērsgriezumam jāatbilst instalācijai.
Piederumu barošana un polaritāte
| Spailes | Pieslēgums |
|---|---|
| BlueBUS | Divi vadi saderīgām fotoelementu ierīcēm; bez polaritātes. Pēc ierīču maiņas atkārtojiet apmācību. |
| SbS (+) un STOP (−) | Palīgbarošana 24 V DC, ne vairāk kā 200 mA starp integrētās plates spailēm, kas attēlā marķētas šādi. Spriegums saglabājas arī gaidstāves režīmā. Šīs spailes kalpo arī komandu un drošības ieejām; piederumu barošanai jāatbilst kontaktu pieslēguma shēmai. |
| STOP, SbS, OPEN, CLOSE | Bezpotenciāla kontakti; STOP var būt NO, NC vai 8,2 kΩ rezistors atkarībā no apmācības. Pašam kontaktam +/− netiek piešķirts. |
| ENC1 / ENC2 | Attiecīgā motora enkoders; saskaņā ar instrukciju bez polaritātes. |
| FLASH | 12 V DC, ne vairāk kā 21 W; izvēlieties brīdinājuma signāllampu atbilstoši darbības režīmam un patēriņam. Atsevišķu nemarķētu izvadu polaritāti nedrīkst noteikt pēc minējuma. |
| ELS / OGI | ELS: 12 V AC slēdzene, ne vairāk kā 15 VA. OGI: 24 V DC indikators, ne vairāk kā 4 W. Programmējot var mainīt izeju funkcijas. |
Pirmā palaišana un pozīciju apmācība
HK7224HS nav programmēšanas pogu vai iebūvēta vadības bloka. HS tipu, pozīciju apmācību un darbības funkcijas iestata uz plates, kas atrodas HK7024HS. Tālāk norādītās darbības attiecas tikai uz šādu sistēmu ar shēmā attēloto 12 pozīciju slēdzi.
Savienojot ar HK7024HS, vispirms ļaujiet integrētajai platei atpazīt BlueBUS un STOP, pēc tam iestatiet HYKE HS slēdzi un apmāciet gala pozīcijas. Divvērtņu vārtu sistēmā vadības blokam pareizi jāatšķir M1 un M2. Ja sākotnējās kustības vai to secība nav pareiza, pārtrauciet apmācību un pārbaudiet motora un enkodera vadus.
Programmēšana uz integrētās plates
Funkcijas iestata tikai uz motora integrētās plates HK7024HS. Mainot plati, pārbaudiet tās faktisko marķējumu un slēdžu izvietojumu.
Diagnostika
Pareizas darbības laikā HK7024HS BlueBUS indikators mirgo aptuveni reizi sekundē. Lēna L1/L2 mirgošana norāda uz mainītām vai neapmācītām ierīcēm; lēna L3/L4 mirgošana — uz neapmācītām pozīcijām vai slēdžu izmaiņām pēc apmācības; apmāciet pozīcijas no jauna. Nedegoša STOP LED norāda uz drošības ieejas aktivizēšanos. Otrajam motoram HK7224HS šos indikatorus vērojiet uz pirmā piedziņas mehānisma ar vadības bloku.
Kļūmes gadījumā FLASH indikators atkārto īsu mirgojumu grupu, pēc 1 sekundes pauzes to atkārtojot. Saskaitiet mirgojumus vienā grupā.
| FLASH mirgojumu skaits | Kas jāpārbauda |
|---|---|
| 1 | Mainīta/atvienota BlueBUS ierīce; pēc remonta atkārtojiet ierīču apmācību. |
| 2 | Fotoelements vai šķērslis tā starā. |
| 3 | Paaugstināta kustības pretestība vai spēka iestatījums; vispirms pārbaudiet mehānisko daļu. |
| 4 | Aktīvs STOP signāls vai izmaiņas apmācītajā drošības ieejā. |
| 5 | Vadības bloka iekšējo parametru kļūda; nogaidiet vismaz 30 s un vēlreiz mēģiniet dot komandu. Ja kļūda nepazūd, atvienojiet un atjaunojiet barošanu; ja tā atkārtojas, sazinieties ar servisu. |
| 6 | Pārsniegts secīgo ciklu vai ciklu stundā limits; nogaidiet dažas minūtes, līdz ierobežotājs atļauj nākamo kustību. |
| 7 | Elektrisko ķēžu kļūme; nogaidiet vismaz 30 s un vēlreiz mēģiniet dot komandu. Ja pēc barošanas atjaunošanas kļūda saglabājas, sazinieties ar servisu. |
| 8 | Cita nepārtraukti aktīva komanda neļauj sākt jaunu kustību; pārbaudiet vadības ieejas un nepārtraukti aktīvās komandas cēloni. |
| 9 | Vārti ir bloķēti ar komandu; atbloķējiet tos ar attiecīgo vadības komandu. |
| 10 | Enkoders konstatējis šķērsli vai lielu berzi; pārbaudiet vārtu vērtnes kustības ceļu. |
Iestatījumu atjaunošana
Uz HK7024HS integrētās plates turiet nospiestas pogas Open un Close, līdz L1 un L2 sāk mirgot, pēc tam atlaidiet pogas. Tādējādi tiek atjaunotas programmēšanas rūpnīcas vērtības; lietotāja iestatījumi tiks dzēsti. Pēc atiestatīšanas pārbaudiet plates pieslēgumu un indikatorus; ja tiek pieprasīta ierīču vai pozīciju apmācība, veiciet to pirms ekspluatācijas.
Manuāla atbloķēšana un apkope
Ja pazūd barošana, atbloķējiet motoru ar komplektā iekļauto atslēgu un sviru, kas pagriezta par 90°, pēc tam pārvietojiet vārtu vērtni ar roku. Pirms automātiskas darbības atsākšanas no jauna nobloķējiet motoru. Tehniķim apkope jāveic ne vēlāk kā pēc 6 mēnešiem vai 20 000 manevriem: jāpārbauda nodilums, kronšteinu stiprinājumi, atdures, vārtu brīva kustība un drošības ierīces.

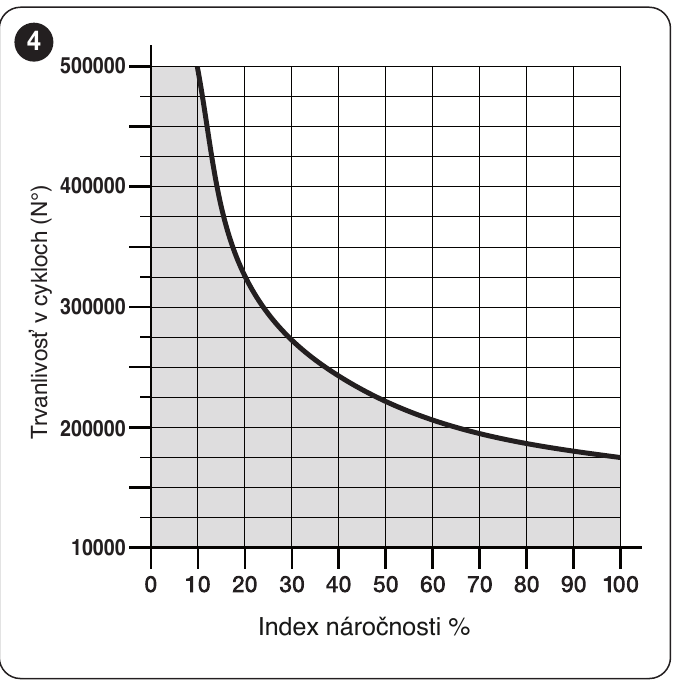

Orientējošais kalpošanas laiks

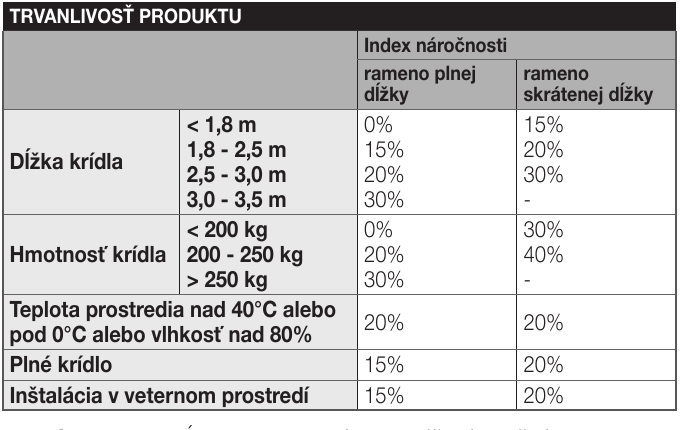

Noslodzes indekss ir garuma, svara, garās vai īsās sviras, temperatūras/mitruma, pilnas vērtnes un vēja ietekmes summa. Ražotāja norādītās vērtības ir orientējošas, nevis garantēts ciklu skaits. Vispirms pārbaudiet, vai garuma un svara kombinācija ir pieļaujama, izmantojot iepriekš redzamo HYKE HS grafiku; tikai pēc tam izmantojiet indeksu, lai aptuveni novērtētu kalpošanas laiku. Ciklu skaita grafiks nav garantija.
| Visas automatizācijas sistēmas raksturlielumi | Indekss | Kalpošanas ilguma grafiks |
|---|---|---|
|
| |

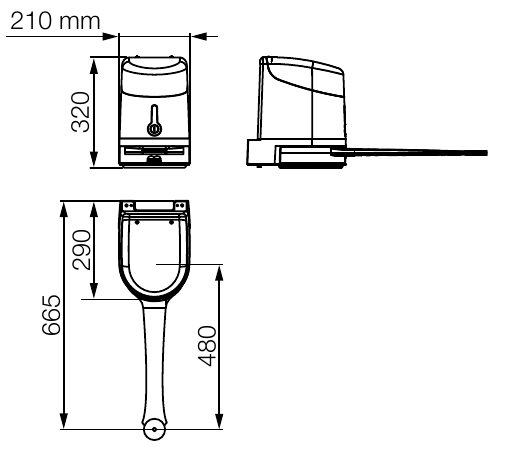

Tehniskie parametri un izmēri
| Parametrs | Vērtība |
|---|---|
| Modelis | NICE HYKE HK7224HS |
| Pielietojums | Ātrgaitas šarnīra piedziņa vienam vārtu vērtnei; HK7224HS ir otrais motors bez vadības bloka. |
| Motora spriegums | 24 V DC |
| Barošana | 24 V DC no HK7024HS bloka; bez atsevišķa tīkla pieslēguma. |
| Jaudas patēriņš / strāvas patēriņš | 140 W; īslaicīgi līdz 6 A (maks. 2 s). |
| Ātrums bez slodzes | 2 apgr./min; 90° pagrieziena laiks aptuveni 10 s standarta montāžas gadījumā bez paātrināšanas un palēnināšanas. |
| Iedarbināšanas / nominālais griezes moments | 500 / 120 Nm. |
| Ekspluatācija | Maks. 40 cikli/h pie nominālā griezes momenta; nepārtraukta darbība maks. 7 min. |
| Darba temperatūra | −20 līdz +50 °C saskaņā ar aktuālo katalogu. |
| Aizsardzības pakāpe | IP54, ja korpuss nav bojāts. |
| Motora izmēri | 290 × 210 × 320 mm. |
| Paša motora svars | 9,5 kg. |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
