NICE Robus RB400 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
367,61 € ar PVN
| Svars |
|---|
| 9,00 kg |
Produkta apraksts NICE Robus RB400 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
NICE RB400 piedziņa ir aizstāta ar jaunāku modeli NICE RBS400. Apskatiet jaunāko NICE RBS400 un RBS600 modeļu priekšrocības.
NICE Robus RB400 piedziņa ir paredzēta bīdāmie vārti svara līdz 400 kg un caurbrauktuves platuma līdz 7 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt instrukciju ».
(Vai šī piedziņa ir man piemērota?)
Salīdziniet ar citām piedziņām:
| « Vājāka piedziņa | Alternatīva piedziņa | Jaudīgāka piedziņa » |
|---|---|---|
|
Nē. |
|
|
Šis produkts — atsevišķa NICE Robus RB400 bīdāmo vārtu piedziņa (mūsu kods NICE-RB400-A) — ietver:
- elektromehānisku NICE Robus RB400 piedziņu ar 400 kg celtspēju un maksimālo vārtu vērtnes garumu 7m, kā arī iebūvētu (bet noņemamu) vadības bloku RBA3R10 bez radio signāla uztvērēja (OXI).
- 2 × atbloķēšanas atslēgas piedziņas manuālai darbināšanai (nepieciešamas elektroapgādes pārtraukuma gadījumā)
- piedziņas montāžas detaļas, stiprinājumi un kronšteins, piedziņas gala slēdža atdures
- montāžas instrukcija
Izdevīgas cenas komplekti, kuros ietilpst piedziņa NICE Robus RB400:
| Piedziņas komplekts ar piederumiem » | Piedziņas komplekts ar piederumiem un zobratu sliedi » |
|---|---|
|
ROBUS piedziņa līdz 400 kg, tālvadības pults, fotobarjeras, bākuguns. |
ROBUS piedziņa līdz 400 kg, zobratu sliede, tālvadības pults, fotobarjeras, bākuguns. |
| Pašnesošo vārtu izgatavošanas komplekts » | Sliežu vārtu izgatavošanas komplekts » |
Ratiņi ar 5 gultņiem, C profils 6m Fe, iebraukšanas slīpums, kabata, vadotne, piedziņa, zobratu sliede. |
Ritenīši Ø90 mm, sliede 3x3m Zn, apakšējās atdures, vadotne, piedziņa, zobratu sliede |
Piedziņa ir kompakta, droša un praktiska, ideāli piemērota lietošanai gan privātpersonām, gan uzņēmumiem. Triecienizturīgs korpuss, alumīnija sakausējuma korpuss ar epoksīda pārklājumu.
Piedziņa ir piemērota bīdāmu vārtu automatizēšanai, ja vārtu svars nepārsniedz 400 kg un vērtnes garums — 7 m. Norādītās vērtības ir spēkā ražotāja noteiktajos apstākļos, ņemot vērā laikapstākļus, temperatūras svārstības, vārtu stingrību un, galvenokārt, to vieglu kustību. To ne vienmēr izdodas panākt vai arī to nav iespējams ietekmēt, tāpēc iesakām NICE Robus RB400 piedziņu izmantot vārtiem, kuru parametri nepārsniedz 80% no šīm vērtībām. Skatiet nodaļu Piedziņas izvēle plašākai informācijai.
Lietotājam ļoti ērta tehnoloģija BlueBUS ļauj barot un vadīt līdz 7 fotobarjeru pārus ar divdzīslu kabeli.
Temperatūras sensors regulē piedziņas vilces spēku atkarībā no klimatiskajiem apstākļiem. Piedziņā ir iebūvēts arī termiskais drošinātājs.
Regulējams ātrums,, spēks un pauzes ilgums piedziņas automātiskās aizvēršanas un vēl daudz ko citu, skatiet Programmēšana.
Diagnostika izmantojot brīdinājuma bākuguns.
Zobrats 4. modulis ir saderīgs ar zobstieni mūsu piedāvājumā.
Robus 400 piedziņas funkcija "Sekotājiekārta" nodrošina divu motoru automātisku sinhronizāciju. Tas nozīmē, ka ir iespējams automatizēt divus bīdāmos vārtus, kas pārvietojas viens otram pretī.
Piedziņa NICE Robus RB400 ir elektromehāniska piedziņa, kas piemērota Slovākijas klimatiskajiem apstākļiem un atbilst visām Eiropas drošības normām.
Ar NICE Robus RB400 piedziņu saderīgi piederumi
Papildus iesakām iegādāties piedziņai saderīgus papildpiederumus vai izvēlēties kādu jau nokomplektētu izdevīgāku komplektu:
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Bākuguns signalizē par vārtu kustību, mirgojot — piemērota vietām, kur izbraucamajam ceļam ir slikta pārredzamība. Tajā ir iebūvēta arī antena, kas palielina tālvadības pults darbības attālumu. | - LED bākuguns ar antenu ELDC - daudzfunkcionāls apgaismojums WLT - bezvadu saules enerģijas LED bākuguns LLW |
| Fotoelementi | Aizveroties tie konstatē šķērsli un aptur vārtu kustību — vārti neuztrieksies automašīnai vai cilvēkiem. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bezvadu FT210B - bezvadu EPMOW - saules enerģijas PHW |
| Raidītājs | Vārtu tālvadībai. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Uztvērējs | Nepieciešams vārtu tālvadībai. | - OXI - OXIBD - OXILR - Wi-Fi uztvērējs IT4WIFI - GSM uztvērējs GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Labākam tālvadības pults darbības attālumam. | - iebūvēta bākugunī ELDC - atsevišķa antena ABFKIT |
| Tastatūra | Ja esat aizmirsis tālvadības pulti vai pie jums bieži ierodas daudz transportlīdzekļu vai cilvēku un nevēlaties katram izsniegt pulti vai katru reizi atvērt vārtus manuāli. | - bezvadu EDSWG - ar vadu EDSB |
| Atslēgas slēdzis | Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli savienots ar piedziņu un uzstādīts jebkurā vietā. | - virsapmetuma, ar vienkāršu cilindru EKS - virsapmetuma, ar Eiropas cilindru, EKSEU - iebūvējams, ar vienkāršu cilindru EKSI - iebūvējams, ar Eiropas cilindru EKSIEU |
| Karšu lasītāji | Piedziņas vadība, pieliekot karšu lasītājam karti vai atslēgu piekariņu. | - ERA transpondera lasītājs ETPB |
| Zobratu zobi | Nepieciešams piedziņas automatizācijai — bez zobstieņa piedziņai nav ar ko pārvietot vārtus. | - neilona, ar tērauda pastiprinājumu, 33cm LZ-1 - neilona, ar tērauda pastiprinājumu, 1m LZ-10 - neilona, ar tērauda pastiprinājumu, pretējā virzienā, 1m LZ-15 - tērauda, 30x8mm, 1m LZ-3 - tērauda, 30x12mm, 1m LZ-5 - nerūsējošā tērauda, 30x10mm, 1m LZ-7 |
| Rezerves barošanas avots | Elektroapgādes pārtraukuma gadījumā nodrošina vārtu darbību. | - rezerves akumulators PS124 - saules enerģijas barošana SYKCE |
Lejupielādējamas rokasgrāmatas un dokumenti
NICE Robus RB400 īsumā
NICE Robus ir neatgriezenisku elektromehānisku reduktoru bīdāmo vārtu piedziņu saime. Tās tiek piegādātas ar iebūvētu (bet noņemamu) NICE RBA3R10 vadības bloku ar SM savienotāju ārējiem uztvērējiem radio signāla NICE SMXI, vai NICE OXI. Ārējo ierīču elektriskie pieslēgumi (fotoelementi, brīdinājuma signāllampa, utt.) bīdāmo vārtu piedziņu saimē NICE Robus bīdāmo vārtu piedziņu tika vienkāršoti, izmantojot tehnoloģiju BlueBUS, kas ļauj pievienot vairākas ierīces kopīgam savienotājam, izmantojot tikai vienu divdzīslu kabeli, kurā pat nav jāievēro polaritāte. Automātiskā vadība ir atkarīga no elektroapgādes, taču elektrības pārtraukuma gadījumā reduktora motoru var atbloķēt ar speciālu atbloķēšanas atslēgu un vārtus vadīt manuāli. Tāpat papildus var iegādāties NICE PS124 rezerves akumulatoru, kas ļauj vadīt vārtu piedziņu arī elektroapgādes pārtraukuma laikā.
Piedziņas izvēle — vai piedziņa NICE Robus RB400 ir piemērota maniem vārtiem?
Katram vārtu komplektam ir savs izmērs (un līdz ar to arī svira) un svars (un līdz ar to arī sviras gravitācijas spēks) un katrai piedziņai ir savi ierobežojumi. Piedziņa NICE Robus RB400 ir piemērota šāda garuma un svara vārtu vērtnēm:
| Ciklu skaits stundā Secīgu ciklu skaits |
Vērtnes svars | ||
| Līdz 200kg | 200-400kg | ||
|---|---|---|---|
|
G |
Līdz 4m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
Principā vērtnes garums nosaka maksimālo ciklu skaitu stundā un arī ciklu skaitu pēc kārtas, t. i., precizē, cik ilgi piedziņa var darboties. Lielāks vērtnes svars šo ciklu skaitu vēl procentuāli samazina, jo piedziņa tiek vairāk noslogota, un nosaka arī maksimālo pieļaujamo ātrumu pie konkrētās slodzes. Piedziņa ir aprīkota ar ierīci (termisko drošinātāju), kas mēra gan motora temperatūru, gan apkārtējās vides temperatūru un attiecīgi samazina iespējamo ciklu skaitu.
NICE Robus RB400 piedziņas ierobežojumi
Norādītās vērtības ir ražotāja NICE ieteiktās vērtības. Pamatojoties uz pieredzi, iesakām atstāt piedziņai aptuveni 80% no norādītajām vērtībām:
| Maksimāli | Ieteicams | |
|---|---|---|
| Vērtnes garums | 7 m | 5 m |
| Vērtnes svars | 400 kg | 320 kg |
Piedziņas izmantošana ar maksimālo slodzi tomēr samazina tās kalpošanas laiku — skatiet aptuveno piedziņas kalpošanas laika aprēķinu atkarībā no slodzes faktoriem:
NICE Robus RB400 piedziņas kalpošanas laiks
Šajā tabulā saskaitiet vērtnes svara un garuma slodzes indeksus un pieskaitiet citu faktoru indeksus, ja tie attiecas uz konkrēto situāciju. Pēc tam diagrammā varēsiet noteikt piedziņas kalpošanas laiku, kas izteikts ciklu skaitā.
Piemērs: Man ir vārti ar 4,5 m platu caurbrauktuvi un konstrukcijas svaru kopā ar aizpildījumu līdz 200 kg (standarta vārti). Aprēķinu vērtnes garuma indeksu — aptuveni 15 — tam pieskaitu vārtu svara indeksu 10 un drošības labad arī zemākas temperatūras indeksu 10, jo pie mums ziemas ir bargākas. Tātad kopējais indekss ir 35. Diagrammā redzu, ka piedziņas kalpošanas laiks ir aptuveni 120 000 ciklu. Ja dienā tiek veikti 10 manevri, paredzamais kalpošanas laiks ir aptuveni 32 gadi.
| Visas automatizācijas raksturlielumi | Indekss | Kalpošanas laika diagramma |
|---|---|---|
| Vērtnes svars |
Ieteicamais maksimālais kopējais indekss ir līdz 75%. (t. i., 40 000 ciklu, kas parastas darbības režīmā — 10 cikli dienā — atbilst 10 gadiem)
|
|
| Līdz 200 kg | 15 | |
| 200–400 kg | 50 | |
| Vērtnes garums | ||
| Līdz 4 m | 15 | |
| 4–6 m | 30 | |
| 6–7 m | 50 | |
| Citi faktori (ja to rašanās varbūtība pārsniedz 10%) | ||
| Apkārtējās vides temperatūra virs 40°C vai zem 0°C, vai mitrums virs 80% | 10 | |
| Putekļaina vide | 15 | |
| Sāļa vide | 20 | |
| Fotocilvēku aktivizēšana | 15 | |
| STOP ieejas aktivizēšana | 25 | |
| Ātrums lielāks par “L4 — ātrs” | 20 | |
| Aktivizēta maksimuma funkcija | 25 | |
NICE Robus RB400 piedziņas uzstādīšana
Uzstādīšanas veids piedziņai atšķiras atkarībā no tā, vai tā paredzēta sliežu bīdāmiem vārtiem vai konsoles bīdāmiem vārtiem atšķiras. Sliežu vārtiem parasti piedziņu uzstāda zemes līmenī; savukārt konsoles vārtiem tā piedziņas pacelt augstāk, izmantojot, piemēram, vītņstieņus (vītņstienis Ø8), pašizgatavotu kronšteinu, paaugstinot betona pamatni u. tml. Izšķirošais faktors ir zobstieņa augstuma novietojums — tam ideāli jāieguļas piedziņas zobrata zobos; skatiet Zobstienis un tā atdure.
Kabeļu instalācija
Tipiska (papildu) piedziņas un piederumu pieslēguma shēma ir šāda:
Piederumu saraksts
|
|
Elektroinstalācijas saraksts
| Pielietojums | Tips | Maks. garums |
|---|---|---|
| A. Barošana | 3×1,5mm2 | 30m, ja garums ir lielāks, 3×2,5mm2 + zemējums |
| B. Signāllampa ar antenu |
2×0,5mm2 |
20m 20m (ieteicamais garums — mazāk nekā 5m) |
| C. Fotocelulas | 2×0,5mm2 | 30m, virs 30m — 2×1mm2 |
| D. Atslēgas slēdzis | 4×0,5mm2 | 50m (vai 2 gab. 2×0,5mm2) |
| E. Stacionārās drošības kontakta malas | 2×0,5mm2 | 30m |
| F. Kustīgās drošības kontakta malas | 2×0,5mm2 | 30m |
Montāža
Skatiet “Kādā augstumā uzstādīt piedziņu".
Zobstienis un tā atdure
Vārtu kustību nodrošina piedziņas zobrata griezes momenta pārvēršana lineārā kustībā, izmantojot zobstieņa pārvadu uz piedziņas zobstienī. Visbiežāk tiek izmantoti divu veidu zobstieņi:
 |
Neilona zobstienis (vajadzības gadījumā ar tērauda stiegrojumu) — piestiprina pie vārtiem ar pašvītņojošām skrūvēm, ievietojot tās atverēs. Ideāli piemērots salīdzinoši viegliem un īsiem vārtiem. Tērauda zobrata un neilona zobstieņa berzes dēļ kustība ir klusa. |
 |
Tērauda zobstienis — piestiprina pie vārtiem, piemetinot vītņotus kronšteinus, pie kuriem pēc tam pieskrūvē zobstieni. Izmanto garākiem un smagākiem vārtiem. Tērauda zobrata berzes dēļ pret tērauda zobstieni kustība ir nedaudz skaļāka. |
Svarīgi, lai piedziņas zoba modulis būtu saderīgs ar zobstieņa moduli. Piedziņa NICE Robus RB400 ir zoba modulis 4.
Piedziņa nosaka gala pozīciju, atverot un aizverot vārtus, izmantojot gala atdures, kas tiek uzstādītas uz zobstieņa:
| 1. Noregulējiet piedziņu līmenī, izmantojot četrus regulēšanas punktus | 2. Gan vārtiem, gan piedziņai jābūt līmenī | 3. Atstājiet aptuveni 1-2 mm atstarpi starp zobstieni un piedziņas zobratu, lai vārtu svars netiktu pārnests uz piedziņu. |
 |
 |
 |
| 4. Cieši pievelciet piedziņas stiprinājumus, lai tā darbības laikā nekustētos | 5. Novietojiet vārtus atvērtā/aizvērtā pozīcijā un uzstādiet gala atdures tā, lai gala pozīcijā tās iedarbinātu piedziņas slēdzi. | |
 |
 |
NICE Robus RB400 piedziņas pieslēgšana
Pirms piedziņas barošanas un papildu ierīču pieslēgšanas, atvienošanas vai savienojuma maiņas noteikti atvienojiet elektrības padevi — vai nu pie automātslēdža, izņemot barošanas drošinātāju, vai atvienojot rezerves akumulatoru.
...elektrotīklam
 |
Lai piedziņa darbotos, pietiek pie piedziņas pievilkt elektrības padeves kabeli.
Pieslēgšana ir vienkārša:
|
...papildu ierīcēm
NICE RBA3R10 vadības bloks piedziņas NICE Robus RB400 nodrošina šādas ieejas un izejas papildu ierīcēm:
| Ieeja/izeja | Apraksts |
|---|---|
| Izeja līdz divām 12 V brīdinājuma bākugunīm NICE LUCYB (vai NICE MLBT) ar vienu 12 V 21 W spuldzi | |
| S.C.A. (Indikators) |
Indikatora izeja (24 V 4 W). Tā darbību var iestatīt, programmējot II līmeni, parametru L4; skatiet II līmeņa programmēšana, L4 – izejas indikators. |
| Ieeja ar BlueBUS tehnoloģiju saderīgu ierīču paralēlam pieslēgumam BlueBUS ar divdzīslu kabeli, pa kuru tiek pārraidīta gan elektrobarošana, gan sakaru signāls. | |
| STOP (Apturēt) |
Ieeja ierīcēm, kas aptur vārtu kustību. Var pieslēgt šādas ierīces:
|
| Ieeja ierīcēm, kas vada vārtu kustību pakāpeniski (skatiet Vārtu kustības pakāpeniska vadība). Var pieslēgt normāli atvērtas ierīces (NO). | |
| OPEN (Atvērt) |
Ieeja ierīcēm, kas vada vārtu atvēršanu (skatiet Vārtu atvēršana). Var pieslēgt normāli atvērtas ierīces (NO). |
| CLOSE (Aizvērt) |
Ieeja ierīcēm, kas vada vārtu aizvēršanu (skatiet Vārtu aizvēršana). Var pieslēgt normāli atvērtas ierīces (NO). |
| AERIAL (Antena) |
radio uztvērēja antenas ieeja. Antena parasti ir iebūvēta brīdinājuma bākugunī, piemēram, NICE LUCYB, NICE MLBT, vai arī var izmantot atsevišķu ārējo antenu NICE ABFKIT. |

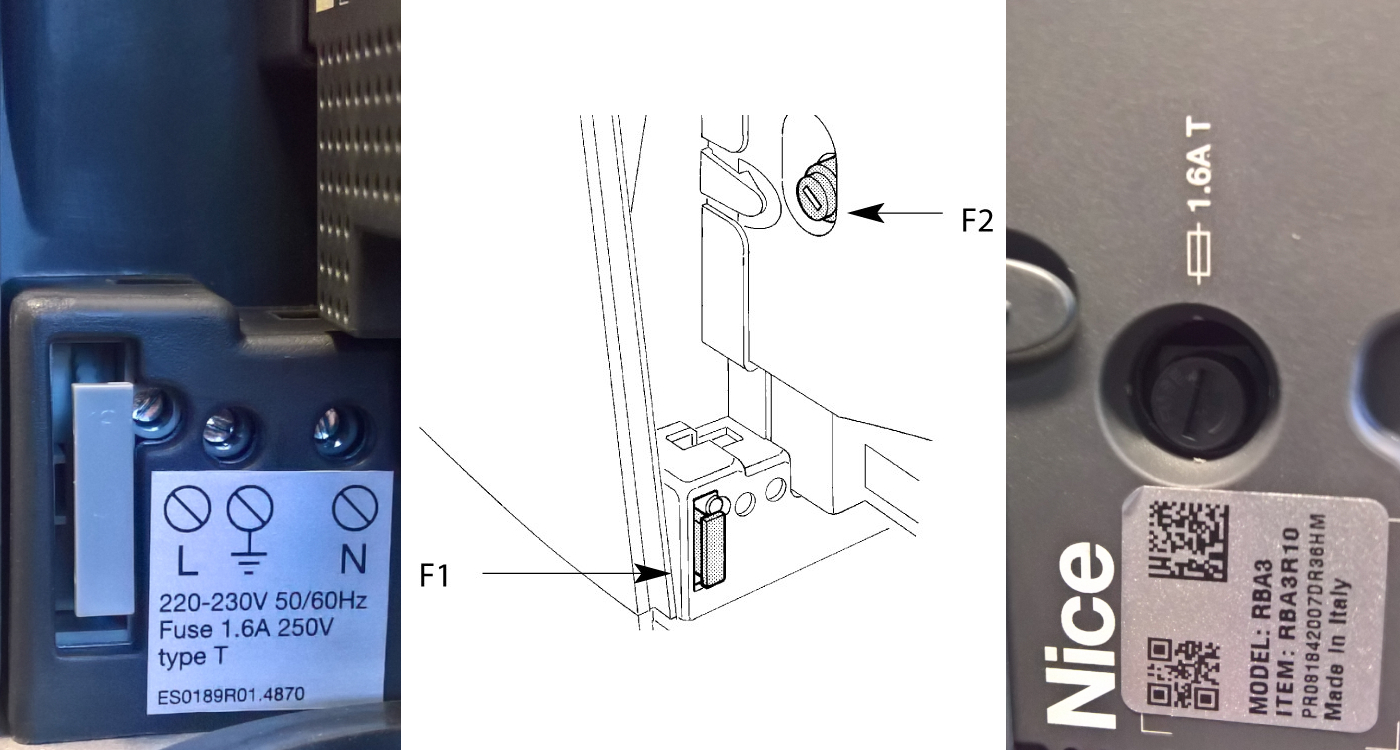

Piedziņas drošinātāji
|
Piedziņā ir divi drošinātāji:
|
||||||||||||
Standarta pieslēguma shēma:
Piedziņas fotocelulas
Lietotājam ļoti ērti lietojamā BlueBUS tehnoloģija ļauj nodrošināt barošanu un vadīt līdz 7 fotocelulu pāriem ar divdzīslu kabeli.
Vairāku fotocelulu pāru pieslēgšana NICE EPMB datu tīklam NICE BlueBUS
Novietojiet fotocelulas ap vārtiem vai vārtiņiem atbilstoši piemēra shēmām pilnīgam pieslēgumam un iestatiet džemperus saskaņā ar džemperu tabulu fotocelulām NICE EPMB vārtu piedziņai. Lai nepieļautu traucējumus starp tuvu novietotiem fotocelulu pāriem, saskaņā ar šīm piemēra shēmām, jāievēro raidītāju TX un uztvērēju RX. Fotocelulas pieslēdziet paralēli, kā parādīts attēlā (polaritāte nav jāievēro):
Ja vēlaties, lai fotocelulas darbotos kā vārtu atvēršanas ierīces (skatiet FA1 un FA2 piemēra shēmās), proti, kad, iebraucot ar transportlīdzekli starp to optiskajām asīm, tiek atvērti vārti, jāpārtrauc savienojums A gan raidītājā TX gan uztvērējā RX, skatiet attēlu:
Fotoelementu savienojuma piemērs
NICE fotoelementu savienojumu tabula EPMB vārtu piedziņas
 |
Vairāku fotoelementu pāru pieslēgšana sistēmai BlueBUS tiek veikta, iestatot dažādas džemperu kombinācijas, turklāt katram pievienotajam pārim jābūt unikālai džemperu kombinācijai. Vienā BlueBUS datu tīklā nedrīkst būt divi pāri ar vienādu kombināciju. Viena fotoelementu pāra raidītājā TX un uztvērējā RX džemperis jāiestata vienādā pozīcijā. Ja attiecīgajam džemperu tipam izmanto tikai vienu vai nevienu džemperi, pārējos vienmēr saglabājiet turpmākai lietošanai. |
| Fotoelementu pāra apzīmējums | Džemperu kombinācija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ja kāda iemesla dēļ fotoelements ir jānomaina, pietiek iestatīt tam tādu pašu džemperi kā vecajam, un ierīces atpazīšanas posms nav jāveic.
Piedziņu radio uztvērējs
 |
NICE Robus RB400 piedziņa tiek piegādāta ar NICE RBA3R10 vadības bloku, kuram ir SM savienotājs ārējā radio uztvērēja (piemēram, NICE OXI, NICE SMXI). Šis uztvērējs ir nepieciešams raidīto komandu uztveršanai no tālvadības pultīm, tātad tas ir priekšnoteikums bīdāmo vārtu attālinātai vadībai ar tālvadības pulti. |
Vārtu kustības virziena izvēle
Bīdāmo vārtu kustības virziens jāizvēlas, ņemot vērā piedziņas novietojumu piedziņas attiecībā pret bīdāmo vārtu vērtni. Skatieties uz vārtiem no tās puses, kur atrodas piedziņa.
 |
 |
| Ja vārti atveras pa kreisi, pārslēdziet slēdzi pa kreisi. | Ja vārti atveras pa labi, pārslēdziet slēdzi pa labi. |
Slēdzis atrodas labajā pusē RBA3R10 vadības bloka vidū.
Piedziņai pievienoto ierīču atpazīšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču atpazīšanas posms. Piedziņa pati ar L1 un L2 LED indikatoru mirgošanu brīdinās, ka šī darbība jāveic.
 |
|
Vārtu vērtnes garuma noteikšana
Lai vārti darbotos pareizi (konkrēti, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļēju atvēršanu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no viena gala atdures līdz otrai un ar slēdža palīdzību nosaka vārtu garumu.
 |
|
Piedziņas programmēšana
Robus piedziņai var ieprogrammēt vairākas funkcijas, ieslēdzot vai izslēdzot funkciju I līmeņa programmēšanā., vai iestatot noklusējuma parametra vērtību II līmeņa programmēšanā.
Vadības bloks RBA3R10 ir trīs pogas piedziņas vadībai un programmēšanai:
 |
Poga | Funkcija |
|---|---|---|
| Open | Ar šo pogu var dot piedziņai komandu atvērt vārtus. Programmēšanas laikā ar to var arī pārvietot programmējamā parametra vērtību uz augšu. | |
| Stop/Set | Ar šo pogu var dot piedziņai komandu apturēt vārtus. Nospiežot pogu pirmoreiz un turot to 5 sekundes, tiek atvērta I līmeņa programmēšana. Nospiežot un turot to vēlreiz, tiek atvērta II līmeņa programmēšana attiecīgajam LED indikatoram. | |
| Close | Ar šo pogu var dot piedziņai komandu aizvērt vārtus. Programmēšanas laikā ar to var arī pārvietot programmējamā parametra vērtību uz leju. |
I līmeņa programmēšana
I līmenī programmēšanas laikā ieslēdz vai izslēdz attiecīgo funkciju. Ja funkcija ir ieslēgta, attiecīgais vadības bloka LED indikators deg. Rūpnīcas iestatījumos visas funkcijas ir izslēgtas.
Lai atvērtu I līmeņa programmēšanas režīmu, turiet nospiestu pogu „Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot LED indikators L1. Pēc tam ar pogām „Open” un „Close” pārvietojiet pašreizējo LED indikatoru uz augšu vai uz leju. Katrai darbībai ir 10 sekundes; pēc tam piedziņa iziet no programmēšanas režīma. Kad mirgojošais LED indikators atrodas virs tās funkcijas LED indikatora, kuru vēlaties ieslēgt vai izslēgt, vienreiz nospiediet pogu „Stop/Set”: mirgošana paātrinās (funkcija ieslēgta) vai palēninās (funkcija izslēgta). Pēc tam atstājiet iestatījumu nemainītu, lai piedziņa pēc 10 sekundēm izietu no programmēšanas režīma. Ja viss noritēja pareizi, attiecīgais ieslēgtās funkcijas LED indikators paliks iedegts.
Programmējamo funkciju saraksts:
| LED | Funkcija | Apraksts |
|---|---|---|
| L1 | Automātiska aizvēršana | Pēc noteikta laika (iestatāma sadaļā „II līmeņa programmēšana — pauzes ilgums”) pēc vārtu atvēršanas tie sāk automātiski aizvērties. Ja funkcija ir izslēgta, vārtus varēs vadīt tikai ar komandu no vārtu tālvadības pults utt. |
| L2 | Aizvēršana pēc fotelementu staru pārtraukšanas |
Šī funkcija ļauj atstāt vārtus atvērtus tikai tik ilgi, cik nepieciešams, lai transportlīdzeklis izbrauktu cauri. Pēc fotelementu staru atbrīvošanas (transportlīdzeklis ir izbraucis cauri) vārti pēc 5 sekundēm sāk aizvērties automātiski. Šai funkcijai ir divi darbības veidi atkarībā no tā, vai ir ieslēgta automātiskā aizvēršana (skatiet iepriekšējo funkciju). Automātiskā aizvēršana ieslēgta — pēc fotelementu staru atbrīvošanas vārti apstājas, un pēc 5 sekundēm sāk aizvērties. Tas nozīmē, ka tie var nebūt pilnībā atvērti. |
| L3 | Vienmēr aizvērt | Pēc strāvas padeves pārtraukuma vārti vai nu paliek iepriekšējā stāvoklī (ja šī funkcija ir izslēgta), vai aizveras (ja funkcija ir ieslēgta). |
| L4 | Gaidstāves režīms | Šī funkcija ļauj samazināt elektroenerģijas patēriņu līdz minimumam. Īpaši noderīga, ja barošana tiek nodrošināta no rezerves akumulatora (piemēram, NICE PS124). Ja funkcija ir aktīva, vadības bloks minūti pēc vārtu pēdējās kustības izslēdz BlueBUS ieeja (un līdz ar to visas tai pievienotās ierīces), visus LED indikatorus, izņemot BlueBUS LED indikatoru, kas mirgos lēni. Šajā stāvoklī, saņemot komandu, vadības bloks vispirms restartējas un tikai pēc tam izpilda komandu. |
| L5 | Maksimālais spēks | Izslēdz pakāpenisku piedziņas iedarbināšanu manevra sākumā un liek piedziņai uzreiz darboties ar pilnu jaudu pilnu jaudu. Piemērots, ja ir liela berze vai nepieciešams izlauzties cauri sniegam un ledum, tāpēc šī funkcija noder galvenokārt ziemā. No otras puses, tas samazina piedziņas kalpošanas laiku. |
| L6 | Iepriekšēja mirgošana | Pēc signāla saņemšanas vārtu kustībai vispirms bākuguns trīs sekundes brīdina apkārtējos ar mirgošanu, un tikai pēc tam sākas vajadzīgais kustības manevrs. |
| L7 | Aizvērt nozīmē daļēji atvērt | Komanda aizvērt vienmēr sāk vārtu daļējas atvēršanas manevru. |
| L8 | Pakārtotā ierīce | Šīs funkcijas ieslēgšana ir lietderīga, uzstādot divus automatizētus, pretēji vērstus bīdāmos vārtus — viena piedziņa ir vadošā attiecībā pret otru. Pakārtotajai piedziņai ir ieslēgta tieši šī funkcija, un tā ir sinhronizēta ar vadošo piedziņu caur BlueBUS ieeju. Skatīt vairāk: Robus pakārtotās ierīces režīmā. |
II līmeņa programmēšana
II līmenī programmējot iestata attiecīgo funkciju vērtības (šīs funkcijas atšķiras no I līmeņa).
Aizmirstiet par I līmeņa programmēšanu. II līmeņa programmēšanas režīmā ieiet, turot nospiestu pogu “Stop/Set” aptuveni 5 sekundes, līdz sāk mirgot LED L1. Pēc tam ar pogām “Open” un “Close” pārvietojiet pašreizējo LED indikatoru attiecīgi uz augšu vai uz leju. Katrai darbībai ir atvēlētas 10 sekundes, pretējā gadījumā piedziņa izies no programmēšanas režīma. Kad mirgojošais LED indikators sasniedzis tās funkcijas LED indikatoru, kurai vēlaties iestatīt parametru, nospiediet un turiet pogu “Stop/Set”, lai atvērtu attiecīgā LED indikatora iestatījumus. LED indikators, kas paliek iedegts (poga “ joprojām ir nospiestaStop/Set”), norāda pašreizējo parametra vērtību. Šo vērtību var mainīt uz augšu vai uz leju, izmantojot pogas “Open” vai "Close” (poga “ joprojām ir nospiestaStop/Set”), pēc tam atlaidiet pogu “Stop/Set” un ļaujiet piedziņai 10 sekunžu laikā iziet no programmēšanas režīma. Lai pārliecinātos, ka viss izdevās pareizi, atkārtojiet šo procedūru, taču nemainiet parametra vērtību.
Programmējamo funkciju iestatījumu saraksts:
|
Ieejas LED indikators — Nosaukums |
Iestatījuma LED indikators — vērtība |
|---|---|
| L1 — Pauzes ilgums Ja I līmeņa programmēšanā vērtība “Automātiskā aizvēršana” ir ieslēgta, |
L1 — 5 sekundes L2 — 15 sekundes L3 — 30 sekundes L4 — 45 sekundes L5 — 60 sekundes L6 — 80 sekundes L7 — 120 sekundes L8 — 180 sekundes |
|
L2 — Pakāpeniskas vadības režīms Iestata vārtu kustību secību, kas tiek izpildīta, atkārtoti nospiežot, piemēram, vārtu tālvadības pults pogu vai aktivizējot pakāpeniskās vadības ieeja (saukta arī par P.P.vai pakāpenisko vadību). |
L1 — Atvērt/Apturēt/Aizvērt/Apturēt L2 — Atvērt/Apturēt/Aizvērt/Atvērt L3 — Atvērt/Aizvērt/Atvērt/Aizvērt L4 — Kopīpašuma režīms L5 — Kopīpašuma režīms pēc divām apturēšanas komandām L6 — Pakāpeniska vadība, pēc divām komandām — daļēja atvēršana L7 — Vadība ar pastāvīgi nospiestu pogu L8 — Pusautomātiska atvēršana, aizvēršana ar pastāvīgi nospiestu pogu |
|
Iestata vārtu kustības ātrumu parastas darbības laikā (neietver vārtu paātrināšanos un palēnināšanos). |
L1 — Ļoti lēns (30%) L2 — Lēns (45%) L3 — Vidējs (55%) L4 — Ātrs (70%) L5 — Ļoti ātrs (85%) L6 — Ārkārtīgi ātrs (100%) L7 — Atveras “ātri”, aizveras “lēni” L8 — Atveras “ārkārtīgi ātri”, aizveras “ātri” |
|
Iestata, kad uz S.C.A. izeju nosūtīt signālu (24 V -30% +50%, maksimālā jauda 4 W) |
L1 — Vārtu atvēršana L2 — Vārti aizvērti L3 — Vārti atvērti L4 — Otrā radio izeja L5 — Trešā radio izeja L6 — Ceturtā radio izeja L7 — Apkope L8 — Elektriskā slēdzene |
|
Norāda motora spēka kontroles sistēmas vārtu svaru. Šī sistēma vienlaikus novērtē arī apkārtējās vides temperatūru un automātiski pielāgo motora spēku, piemēram, palielinot to ļoti zemā temperatūrā. |
L1 — Īpaši viegli vārti L2 — Ļoti viegli vārti L3 — Viegli vārti L4 — Vidēji smagi vārti L5 — Nedaudz smagi vārti L6 — Smagi vārti L7 — Ļoti smagi vārti L8 — Īpaši smagi vārti |
|
Iestata vārtu atvēruma garumu daļējas atvēršanas režīmā. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Iestata vārtu darbības ciklu skaitu, pēc kura piedziņa signalizēs, ka nepieciešama apkope. |
L1 — Automātiski (piedziņa aprēķina pati, ņemot vērā darbības ciklu sarežģītību) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Parāda līdz 8 pēdējo kļūdu ziņojumu veidus. |
L1 — 1. darbības cikla rezultāts L2 — 2. darbības cikla rezultāts L3 — 3. darbības cikla rezultāts L4 — 4. darbības cikla rezultāts L5 — 5. darbības cikla rezultāts L6 — 6. darbības cikla rezultāts L7 — 7. darbības cikla rezultāts L8 — 8. darbības cikla rezultāts |
Divu pretī braucošu bīdāmo vārtu automatizācija ar divām NICE Robus RB400 piedziņām
Ja nepieciešams automatizēt divus bīdāmos vārtus kas brauc viens otram pretī, piedziņas Robus ļauj izveidot savienojumu pakārtotās vienības režīmā. Darbības princips ir šāds: viena piedziņa ir galvenā un dod komandas otrai, pakārtotajai.. Visas Robus piedziņas rūpnīcā ir konfigurētas kā galvenās, tāpēc pakārtotajai piedziņai šis parametrs ir jāiestata I līmeņa programmēšanā. izmantojot funkciju L8 — pakārtotā vienība.
Galvenās un pakārtotās vienības savienojuma ierobežojumi
- Vārtus, kurus darbina pakārtotā vienība, nav iespējams atvērt citādi kā vien pilnībā (daļēja atvēršana nav iespējama daļēja atvēršana).
- Visas ierīces (fotoelementi, uztvērējs, u. c.) jāpievieno galvenajai vienībai. Pakārtotajai vienībai drīkst pievienot tikai: brīdinājuma bākuguns, S.C.A. izejas indikators, ierīces pie STOP ieejas un P.P. (saukta arī par STEP-BY-STEP, vai pakāpenisko vadību), OPEN ieejas un CLOSE tiek ignorētas.
- Ja vēlaties izmantot rezerves akumulatoru (NICE PS124), katrai piedziņai jābūt savam akumulatoram.
- Visas pakārtotajā vienībā ieprogrammētās funkcijas tiek ignorētas, izņemot funkcijas, kas ieprogrammētas šeit:
| I līmeņa programmēšanā. | II līmeņa programmēšanā. |
|---|---|
| L4 — Gaidstāves režīms | L3 — Motora ātrums |
| L5 — Maksimālā jauda | L4 — Izejas indikators |
| L8 — Pakārtotā vienība | L5 — Motora jauda |
| L8 — Kļūdu arhīvs |
Divu Robus piedziņu uzstādīšanas procedūra pakārtotās ierīces režīmā
1. Uzstādiet vārtus un piedziņas un iestatiet atvēršanas virzienus saskaņā ar:
2. Pievienojiet piedziņas atbilstoši shēmai (jāievēro polaritāte BlueBUS savienojuma starp piedziņām):
3. Pievadiet elektroapgādi abām piedziņām
4. Pakārtotās ierīces programmēšanas II līmenī iestatiet parametru L8 — Pakārtotā ierīce
5. Veiciet pievienoto ierīču noteikšanas fāzi pakārtotajā ierīcē
6. Veiciet pievienoto ierīču noteikšanas fāzi vadošajā ierīcē
7. Veiciet vērtnes garuma noteikšanas fāzi vadošajā ierīcē
Papildu ārējo ierīču pievienošana piedziņai
 |
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārēja barošana (piemēram, indikācijas apgaismojums, atslēgas slēdzis, magnētiskās kartes u. tml.), pievienojiet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva — 100mA. |
Piedziņas īpašās funkcijas
Vārti paliek atvērti
Ja komanda uz STEP-BY-STEP ieeju (saukta arī par P.P. vai pakāpenisko vadību) ilgst vairāk nekā 2 sekundes, vadības bloks turēs vārtus atvērtus, kamēr komanda būs aktīva. Šo funkciju lietderīgi izmantot kopā ar taimeri.
Piespiedu kustība
Ja kāda drošības ierīce nedarbojas vai, piemēram, starā fotoelementu iekļūst nenovēršams šķērslis un drošības apsvērumu dēļ vārti negrib kustēties, var aktivizēt režīmu “Operatora klātbūtne”, vai nu pastāvīgi II līmeņa programmēšanā iestatījumā L2 — Pakāpeniskās vadības veids uz vērtību L7 — Operatora klātbūtne, vai arī uz laiku:
- Dodiet vārtiem komandu (ar tālvadības pulti, ar atslēgas slēdzi u. tml.)
- Ja rodas problēma, vārti nekustēsies, un bākuguns visticamāk signalizēs par kļūdu.
- Tāpēc 3 sekunžu laikā pēc iepriekšējās komandas dodiet komandu vēlreiz un turiet to.
- Kamēr komanda būs nospiesta, vārti kustēsies; tiklīdz to atlaidīsiet, tie apstāsies.
Apkopes paziņojums
II līmeņa programmēšanā punktā L7 — Apkopes atgādinājums iestata ciklu skaitu, pēc kura piedziņai jāsignalizē par nepieciešamību veikt apkopi (pārbaudi). Piedziņa par to signalizē ar bākuguni (vai S.C.A. izeju, ja tā iestatīta II līmeņa programmēšanā punktā L4 — Indikatora izeja līmenis L7 — Apkope) šādi:
| Ciklu skaits | Signalizācija ar bākuguni | Signalizācija ar S.C.A. indikatora izeju |
|---|---|---|
| mazāk nekā 80% no limita | Normāla darbība, mirgo ar pussekundes intervālu. | Iedegas uz 2 sekundēm pēc atvēršanas sākuma. |
| 80–100% no limita | Iedegas uz 2 sekundēm pēc manevra sākuma, pēc tam darbojas kā parasti. | Mirgo manevra laikā. |
| vairāk nekā 100% no limita | Iedegas uz 2 sekundēm pēc manevra sākuma, pēc tam darbojas kā parasti; iedegas uz 2 sekundēm pēc manevra beigām. | Mirgo nepārtraukti. |
Apkopes paziņojuma dzēšanu un pašreizējā manevru skaita pārbaudi skatiet rokasgrāmatas 7.4.3. nodaļā.
Piedziņas problēmu novēršana
Ja kaut kas nav saprotams vai rodas kāda cita problēma, droši sazinieties ar mūsu tehniskā atbalsta dienestu par NICE piedziņām.
Atkarībā no problēmas veida
Montāžas laikā (vai piedziņas darbības traucējumu gadījumā) var rasties kāda no turpmāk minētajām problēmām:
|
Problēma |
Iespējamais risinājums |
|---|---|
|
Vārti nereaģē uz tālvadības pults komandu, un tālvadības pults LED indikators neiedegas. |
Pārbaudiet, vai tālvadības pults baterijas piedziņas tālvadības pultij ir darba kārtībā; ja nav, nomainiet tās. Instrukciju skatiet konkrētā vadības pults rokasgrāmatā. |
|
Vārti nereaģē uz tālvadības pults komandu, bet tālvadības pults LED indikators iedegas. |
Pārbaudiet, vai tālvadības pults ir saglabāta atmiņā uztvērēja kārtībā, vai arī mēģiniet tālvadības pulti saglabāt no jauna. |
|
Vārti nekustas, un BlueBUS LED indikators nemirgo.
|
Pārbaudiet, vai piedziņai tiek pievadīta 230V barošana. Ja jā, pārbaudiet abus drošinātājus un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Vārti nekustas, un bākuguns nemirgo. |
Pārbaudiet, vai piedziņa vispār ir reģistrējusi komandu. Kad komanda tiek nosūtīta ar tālvadības pulti vajadzētu BlueBUS LED indikatoram divreiz ātri nomirgot. Ja komandu nosūta cita ierīce, izmantojot STEP-BY-STEP ieeju (P.P.), vajadzētu iedegties atbilstošajam STEP-BY-STEP LED indikatoram. |
|
Vārti nekustas, un bākuguns vairākas reizes nomirgo. |
Saskaitiet mirgojumus un skatiet Diagnostika, izmantojot bākuguns mirgošanu. |
|
Vārti sāk kustēties, bet uzreiz apstājas un sāk kustību pretējā virzienā. |
Ieprogrammētais motora spēks visticamāk, ir pārāk mazs jūsu vārtiem. Pārbaudiet, vai vārtu kustību nekavē šķēršļi, un, ja nepieciešams, palieliniet piedziņas spēku vai ieslēdziet funkciju Sākuma impulss. |
|
Vārti sāk kustēties, bet bākuguns nedarbojas. |
Pārbaudiet, vai ir spriegums FLASH izejā vārtiem kustoties (sprieguma lielums nav svarīgs, aptuveni 10-30Vdc). Ja izejā ir spriegums, problēma ir bākugunī, pamēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, FLASH izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
|
Vārti sāk kustēties, bet S.C.A. izeja nedarbojas. |
Noskaidrojiet S.C.A. izejai ieprogrammētās funkcijas veidu un, ja izejai būtu jāmirgo, pārbaudiet, vai tajā ir spriegums (aptuveni 24Vdc). Ja izejā ir spriegums, problēma ir spuldzē; pamēģiniet to nomainīt pret līdzīgu un pārbaudiet, vai tā darbojas. Ja izejā nav sprieguma, S.C.A. izeja var būt pārslogota; pārbaudiet, vai vados nav īssavienojuma. |
Diagnostika, izmantojot bākuguns mirgošanu
Vārtu kustības laikā bākuguns mirgo regulāri, ik sekundi. Ja rodas problēma, bākuguns ziņo par kļūdu ar divām ātrām mirgojumu sērijām pēc kārtas.
|
Mirgojumu sērija |
Kļūda |
Risinājums |
|---|---|---|
|
1 mirgojums 1 sekundes pauze 1 mirgojums |
BlueBUS kļūda
|
Ierīces, kas pievienotas BlueBUS ieejai neatbilst tām, kas tika noteiktas ierīču noteikšanas fāzē. Veiciet šo fāzi vēlreiz. Ja tas nepalīdz, atkārtojiet vēl vienu reizi; pretējā gadījumā ar izslēgšanas metodi atrodiet bojāto ierīci un nomainiet to (iegādājieties jaunu, iesniedziet garantijas prasību vai salabojiet). |
|
2 mirgojumi 1 sekundes pauze 2 mirgojumi |
Fotocelulu aktivizēšanās |
Aktivizējas fotocelulas, kas ir normāli, ja vārtu aizvēršanas laikā tiek pārtraukts fotocelulas stars. Ja stars nav bijis pārtraukts, fotocelulas var būt netīras, apžilbinātas vai bojātas. |
|
3 mirgojumi 1 sekundes pauze 3 mirgojumi |
Motora spēka ierobežotāja aktivizēšanās
|
Kustības laikā vārtiem tiek konstatēta palielināta berze — iespējams, vārti nav pareizi noregulēti. Pamēģiniet tos pakustināt ar rokām un noregulēt. Parasti palīdz arī motora spēka palielināšana, kā arī funkcijas “Sākuma impulss” aktivizēšana. Vēl viena iespējamā problēma var būt tad, ja apakšējais gala atduris atrodas pārāk augstu. |
|
4 mirgojumi 1 sekundes pauze 4 mirgojumi |
STOP ieejas aktivizēšanās
|
Uz STOP ieejuir nosūtīta komanda, tāpēc, ja tā nav paredzēta, pārbaudiet tai pievienotās ierīces. |
|
5 mirgojumi 1 sekundes pauze 5 mirgojumi |
Vadības bloka iekšēja kļūda |
Pagaidiet 30 sekundes un mēģiniet vēlreiz. Ja kļūda nepazūd, mēģiniet atiestatīt. Pretējā gadījumā vadības bloku, visticamāk, būs nepieciešams salabot vai nomainīt. |
|
6 mirgojumi 1 sekundes pauze 6 mirgojumi |
Sasniegts stundu ierobežojums manevriem. |
Pagaidiet dažas minūtes, līdz ciklu ierobežotāja vērtība nokrītas zem pieļaujamās robežas. |
|
7 mirgojumi 1 sekundes pauze 7 mirgojumi |
Elektronisko shēmu iekšēja kļūda. |
Atvienojiet visu piedziņu uz dažām sekundēm un mēģiniet vēlreiz. Ja tas turpinās, mēģiniet atiestatīt. Pretējā gadījumā, visticamāk, būs nepieciešams salabot vai nomainīt vadības bloku. |
|
8 mirgojumi 1 sekundes pauze 8 mirgojumi |
Pastāvīgi aktīva komanda.
|
Piedziņai nepārtraukti tiek nosūtīta komanda — mēģiniet pārbaudīt ierīces, kas pievienotas OPEN ieejai. Ja ir pievienots taimeris, visticamāk, problēma ir tajā.
|
Diagnostika, izmantojot LED indikatoru mirgošanu
Uz RBA3R10 vadības blokā piedziņas NICE Robus RB400 ir divas LED indikatoru grupas, no kurām katra ar mirgošanu vai nepārtrauktu degšanu norāda uz vadības bloka normālu darbību vai kļūdu diagnostikas stāvokli, kā aprakstīts turpmākajās tabulās.
Horizontālie BLUEBUS, STOP, PP, OPEN, CLOSE LED indikatori
|
Indikācija |
Stāvoklis |
Risinājums |
|---|---|---|
|
BlueBUS LED indikators |
||
|
Nedeg |
Kļūda
|
Pārbaudiet pieslēgumu elektrotīklam, ja tas ir kārtībā, pārbaudiet drošinātājus F1 un F2 un, ja nepieciešams, nomainiet tos pret jauniem ar tādiem pašiem parametriem. |
|
Deg |
Nopietna kļūda
|
Mēģiniet atvienot vadības bloku, ja nepieciešams, visas ieejas. Ja tas nepalīdz, atiestatiet vadības bloku; ja arī tas nepalīdz, visticamāk, tas būs jānomaina. |
|
Mirgo ar vienas sekundes intervālu |
Viss kārtībā |
Vadības bloks darbojas normāli. |
|
2 ātri mirgojumi |
Mainījies ieeju stāvoklis |
Normāla darbība — mainījies ieejas stāvoklis STEP-BY-STEP, STOP, OPEN, CLOSE, ir aktivizētas fotocelulas, vai piedziņa saņēma komandu no tālvadības pults. |
|
Mirgošanas sērijas, ko atdala vienas sekundes pauze |
Vairākas iespējas |
Mirgojumu skaits sērijā atbilst kļūdu diagnostikai pēc signāllampas. |
|
STOP LED indikators (Apturēt) |
||
|
Nedeg |
STOP ieeja ir aktivizēta |
Pārbaudiet ierīces, kas pievienotas STOP ieejai. |
|
Deg |
Viss kārtībā |
STOP ieeja nav aktīva. |
|
STEP-BY-STEP LED indikators (saukts arī par P.P., pakāpeniskā vadība) |
||
|
Nedeg |
Viss kārtībā |
STEP-BY-STEP ieeja nav aktīva. |
|
Deg |
STEP-BY-STEP ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja aktīva ierīce ir pievienota STEP-BY-STEP ieejai. |
|
OPEN LED indikators (Atvērt) |
||
|
Nedeg |
Viss kārtībā |
OPEN ieeja nav aktīva.
|
|
Deg |
OPEN ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja aktīva ierīce ir pievienota OPEN ieejai. |
|
CLOSE LED indikators (Aizvērt) |
||
|
Nedeg |
Viss kārtībā |
CLOSE ieeja nav aktīva.
|
|
Deg |
CLOSE ieeja ir aktivizēta |
Vadības bloks darbojas normāli, ja aktīva ierīce ir pievienota CLOSE ieejai. |
Vertikālie L1–L8 LED indikatori
|
Indikācija |
Risinājums |
|---|---|
|
LED 1 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Automātiska aizvēršana ir ieslēgta. |
|
Mirgo |
|
|
LED 2 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt, kad fotocelulas signāls tiek pārtraukts nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt, kad fotocelulas signāls tiek pārtraukts ir ieslēgta. |
|
Mirgo |
|
|
LED 3 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Vienmēr aizvērt ir ieslēgta. |
|
Mirgo |
|
|
LED 4 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka gaidstāves funkcija nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka gaidstāves funkcija ir ieslēgta. |
|
Mirgo |
|
|
LED 5 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Maksimums nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Maksimums ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 6 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Iepriekšēja mirgošana ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 7 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Aizvērt nozīmē daļēji atvērt ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
|
LED 8 |
|
|
Nedeg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā ierīce nav ieslēgta. |
|
Deg |
Normālas darbības laikā norāda, ka funkcija Pakārtotā ierīce ir ieslēgta. |
|
Mirgo |
Notiek funkcijas programmēšana. |
NICE Robus 400 piedziņas rezerves akumulatora uzstādīšana
NICE PS124 rezerves akumulators nav standarta komplektācijā ar piedziņu, taču to var pasūtīt atsevišķi. Strāvas padeves pārtraukuma gadījumā to izmantos vārtu piedziņas barošanai. Akumulators tiek nepārtraukti uzlādēts no elektrotīkla.
| 1. Izņemiet akumulatora savienotāja plastmasas vāciņu | 2. Pievienojiet akumulatoru savienotājam un novietojiet to blakus vadības blokam |
|---|---|
 |
 |
NICE Robus RB400 piedziņas manuāla atbloķēšana
 |
Strāvas padeves pārtraukuma gadījumā vārtus nevarēs vadīt, izmantojot tālvadības pulti. Tāpēc piedziņu var atbloķēt ar atbloķēšanas atslēgu un pārvietot vārtus manuāli: |
| 1. Pabīdiet atbloķēšanas slēdzenes vāciņu | 2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to pulksteņrādītāja virzienā |
|---|---|
 |
 |
| 3. Pavelciet atbloķēšanas sviru | 4. Vārtus var pārvietot manuāli |
 |
 |
NICE Robus RB400 piedziņas tehniskie parametri
| Modelis | NICE Robus RB400 |
|---|---|
| Tipa apraksts | Elektromehānisks reduktormotors automātiskai bīdāmo vārtu darbībai privātīpašumā. Komplektācijā iekļauts NICE RBA3R10 vadības bloks, bet bez radio uztvērēja. |
| Zobrats | Zobu skaits: 15 Zoba modulis: 4 Attālums starp zobiem: 12,6 mm Dalījuma diametrs: 60 mm |
| Griezes moments [Spēks] |
12 Nm [400N] — nepieciešams vārtu vērtnes iedarbināšanai |
| Nominālais griezes moments [Nominālais spēks] |
6 Nm [200N] — nepieciešams, lai uzturētu vārtu vērtni kustībā |
| Ātrums | 0,34 m/s |
| Nominālais ātrums | 0,18 m/s |
| Secīgo ciklu ierobežojums | 100 cikli/dienā (vadības bloks ierobežo skaitu atbilstoši ierobežojumiem, skatiet Piedziņas izvēle) |
| Darbības ierobežojums | 10 minūtes (vadības bloks ierobežo darbības laiku atbilstoši ierobežojumiem, skatiet Piedziņas izvēle) |
| Kalpošanas laiks | no 250 000 līdz 20 000 cikliem, atkarībā no vārtu vērtnes svara un garuma, kā arī piedziņas iestatījumiem |
| Barošana | 230 V (+10% -15%) 50/60 Hz |
|
Patērētā jauda |
250 W [1,1 A] |
| Izolācijas klase | 1 — nepieciešams zemēt |
| Rezerves barošana | var iegādāties papildus un uzstādīt NICE PS124 rezerves akumulatoru |
| Bākuguns izeja | divām bākugunīm ar 12 V spuldzi ar 21 W jaudu (piemēram, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izejas indikators (S.C.A.) | vienai 21V spuldzei, maks. 4 W (izejas spriegums +50% -30%); var vadīt nelielu releju |
| BlueBUS izeja | viena izeja līdz 15 BlueBUS ierīcēm |
| STOP ieeja | normāli atvērtiem, normāli aizvērtiem kontaktiem un ierīcēm ar pastāvīgu 8,2 KΩ pretestību |
| STEP-BY-STEP ieeja (P.P., pakāpeniska vadība) | normāli atvērts (kontakta aizvēršana aktivizē komandu "Pakāpeniska vadība") |
| OPEN ieeja | normāli atvērts (kontakta aizvēršana aktivizē komandu "Atvērt") |
| CLOSE ieeja | normāli atvērts (kontakta aizvēršana aktivizē komandu "Aizvērt") |
| Radio uztvērējs | bez uztvērēja, "SM" savienotājs uztvērējiem NICE SMXI, NICE OXI u. c. |
| Antenas ieeja | 52 Ω RG-58 koaksiālajam kabelim (vai līdzīgam) |
| Programmēšanas funkcijas | 8 ieslēdzamas/izslēdzamas funkcijas (I līmeņa programmēšana) 8 regulējamas funkcijas (II līmeņa programmēšana) |
| Pašdiagnostikas funkcijas |
vērtnes garuma noteikšana (paātrinājuma un palēninājuma ceļa aprēķins, daļējas atvēršanas punkta aprēķins) |
| Darba temperatūra | -20 °C līdz +50 °C |
| Lietošana sāļā, skābā un potenciāli sprādzienbīstamā vidē | nē |
| Aizsardzības klase | IP44 |
| Izmēri | 195×330×277 (p×g×a) |
| Svars | 8 kg |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
