Sliežu bīdāmo vārtu rokasgrāmata
Tehniskā rokasgrāmata · izgatavošana pašu spēkiem · sliežu vārti
Šis ceļvedis palīdzēs sagatavot vietu slīdošajiem sliežu vārtiem, izvēlēties sliedi, rullīšus, vadotni un piedziņu. Šeit atradīsiet arī paraugu rasējumus 2,5–6,5 m platām iebrauktuvēm. Rasējumi kalpo par pamatu sagatavošanās darbiem.

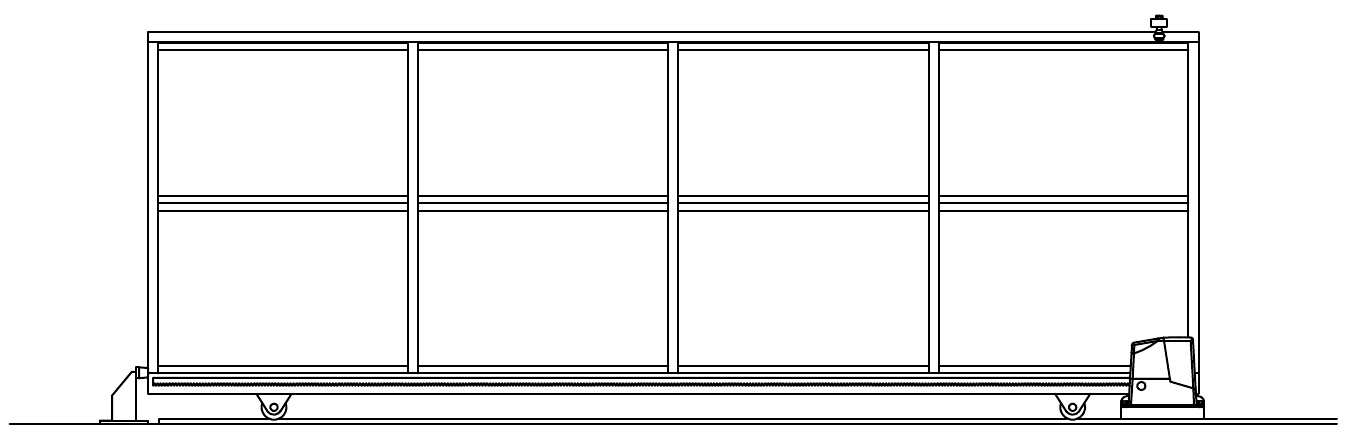

Slīdošo sliežu vārtu attēls. Noklikšķiniet, lai atvērtu attēlu lielākā izmērā.
Saturs
- Sliežu vārtu darbības princips un sastāvdaļas
- Vieta, sliede un betona pamats
- Kabeļu un piedziņas sagatavošana
- Piedziņu pieslēguma shēmas
- Sliežu izvēle sliežu vārtiem
- Rullīšu izvēle sliežu vārtiem
- Sliežu vārtu vadotnes izvēle
- Atdures, aizslēgšana un vadība
- Pārbaude pirms piedziņas montāžas
- Sliežu vārtu rasējumi 2,5–6,5 m platām iebrauktuvēm
- Komponentu komplekti
Sliežu vārti no pamatiem līdz gatavai konstrukcijai
Sliežu vārtu svars balstās uz apakšējiem rullīšiem, un tie pārvietojas pa sliedi, kas ierīkota visā vārtu kustības ceļā. Plānojot vispirms jāpārbauda, vai pietiek vietas vārtu atvēršanai, jāsagatavo līdzena pamatne un kabeļi, pēc tam jāsaskaņo sliedes profils ar rullīšiem un visbeidzot jāizvēlas vadotne, atdures, aizslēgšanas risinājums un, ja nepieciešams, piedziņa.
Slīdošo sliežu vārtu galvenās sastāvdaļas
Sliežu vārtu vērtne slīd uz diviem apakšējiem rullīšiem. Rullīši pārnes svaru lejup uz sliedi un pamatni. Augšējā vai sānu vadotne notur vārtus šķērsvirzienā, taču tā nedrīkst balstīt to svaru.
| Ripošanas daļa | U veida sliede (U16 vai U20) vai V veida sliede un saderīgi rullīši uzstādīti rāmja apakšējā taisnstūra profila iekšpusē. |
|---|---|
| Vārtu vadotne | Augšējā vadotne starp rullīšiem vai sānu vadotne U/L profilā. |
| Gala stāvokļi | Apakšējās un augšējās atdures, kas aptur un stabilizē vārtus. |
| Papildaprīkojums | Āķveida slēdzene, rokturi, satvēriena rokturi, piedziņas, zobstieņi, fotoelementi, signāllampas un NICE tālvadības pultis (citu zīmolu vadības pultis). |
Vieta, sliede un betona pamats
Sliede jāuzstāda taisnā līnijā, bez lūzumiem savienojumu vietās. Vārti virzās pa to cauri brīvajai atverei un tālāk gar žogu. Ja rullīši atrodas pašos rāmja galos, sliedei jāsniedzas zem visa rullīšu kustības ceļa.

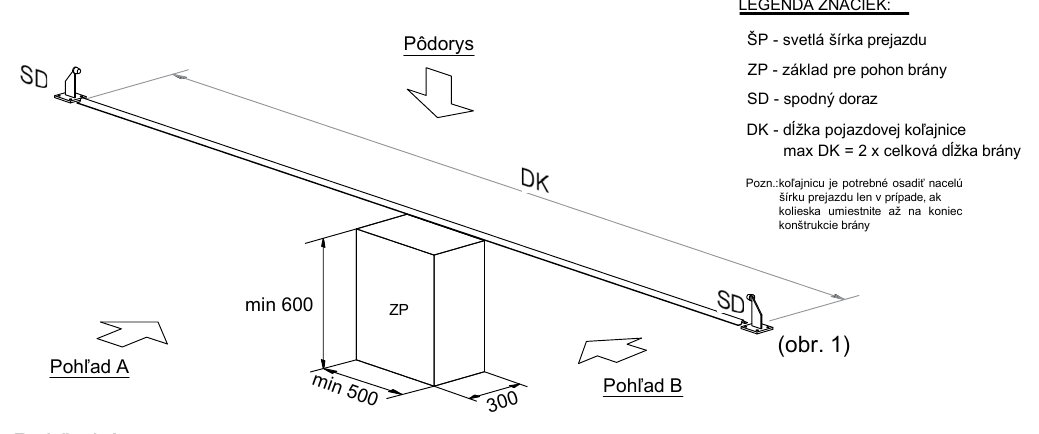

Sliede / betona pamats

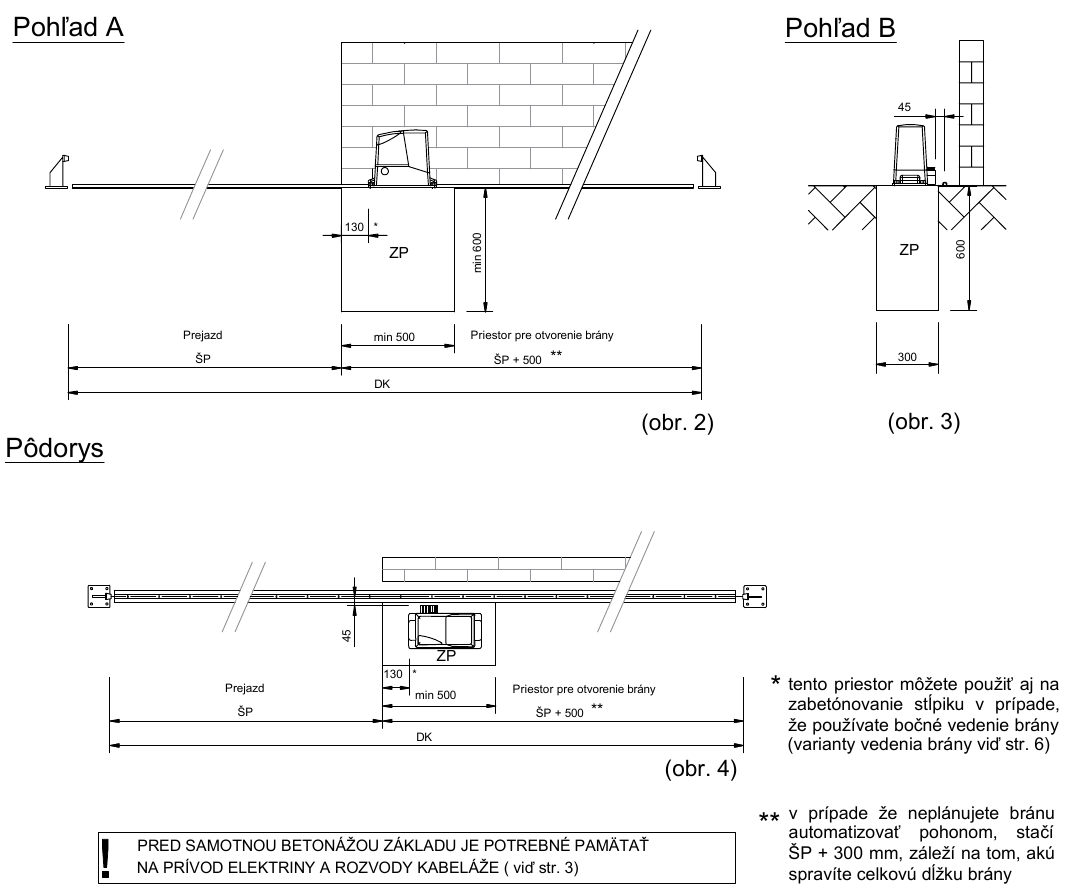

Ripošanas komponentu un piedziņas pamata izvietojums.
Skats no priekšpuses, sāniem un augšas ar sliedes un piedziņas pamata izvietojumu.
Pamatu shēmu apzīmējumu skaidrojums
| ŠP | Iebrauktuves brīvais platums. |
|---|---|
| DK | Ripošanas sliedes garums. |
| SD | Apakšējā atdure. |
| ZP | Vārtu piedziņas pamats. |
Apzīmējumi attiecas uz attēliem virs skaidrojuma. Precīzus izmērus un montāžas atstatumus nosakiet pēc izvēlētā produkta aktuālā rasējuma.
Kabeļu un piedziņas sagatavošana
Pat ja sākumā vārtus plānots darbināt manuāli, kabeļu aizsargcaurules ieteicams ierīkot pirms betonēšanas. Piedziņu, fotoelementus, signāllampu vai atslēgas slēdzi pēc tam varēs uzstādīt, nebojājot gatavo pamatni.

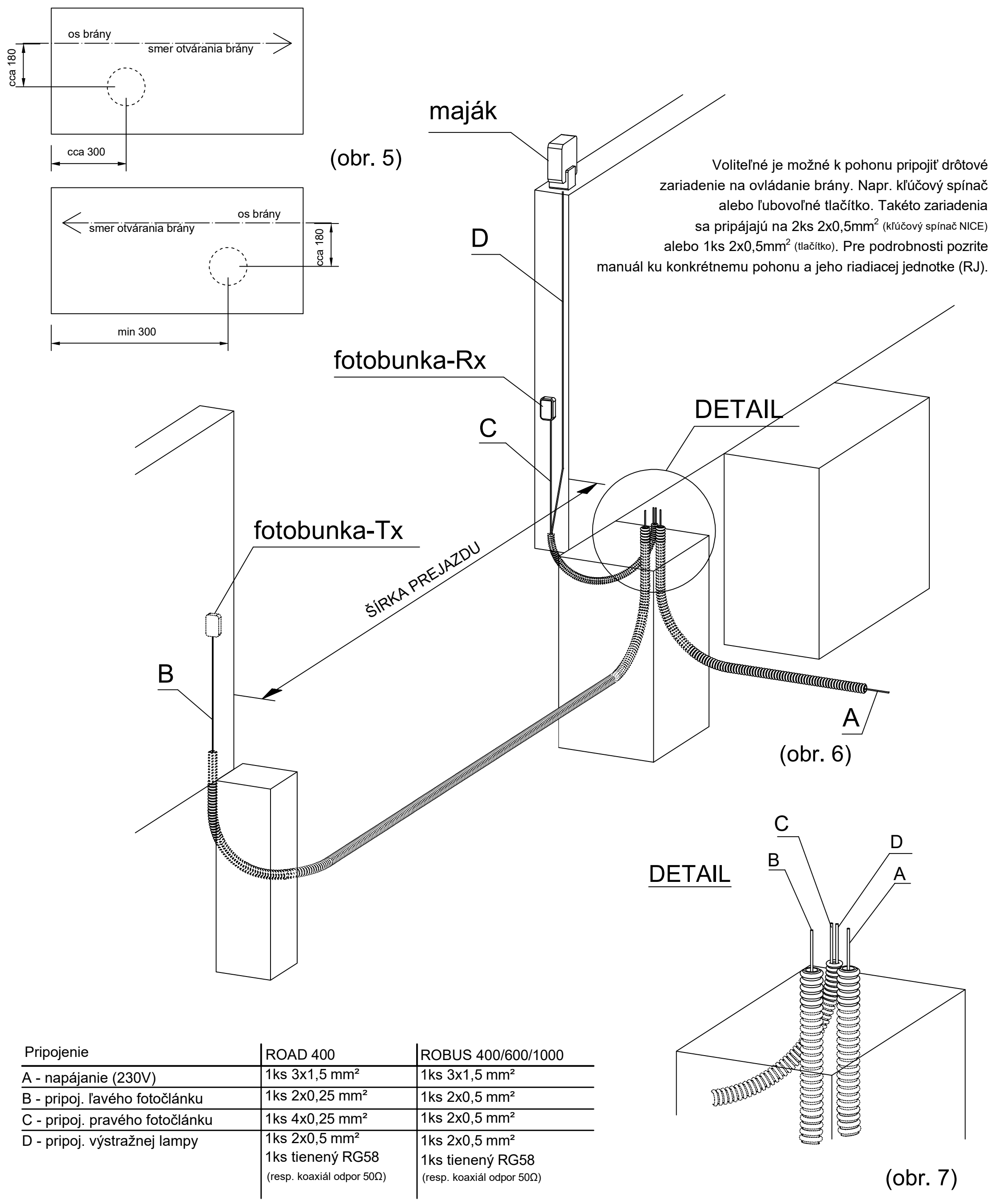

Kabeļu sagatavošana, 5.–7. attēls. Atzari A–D atbilst tabulai zemāk. Noklikšķiniet, lai atvērtu detalizētu attēlu.
| Savienojums | NICE ROAD 400 | NICE ROBUS 400/600/1000 |
|---|---|---|
| A – 230 V barošana | 1 × 3 × 1,5 mm² | 1 × 3 × 1,5 mm² |
| B – kreisais fotoelements | 1 × 2 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| C – labais fotoelements | 1 × 4 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| D – brīdinājuma signāllampa | 1 × 2 × 0,5 mm² + tievs RG58, 50 Ω koaksiālais kabelis | 1 × 2 × 0,5 mm² + tievs RG58, 50 Ω koaksiālais kabelis |
Ja barošanas kabeļa garums pārsniedz 30 m, NICE ROBUS RB400/RB600/RB1000 piedziņu ražotājs pieprasa lielāku šķērsgriezumu nekā 3 × 1,5 mm².
Sliedes apsilde pēc izvēles: sliedē var ievietot pretestības sildkabeli. Tā kā pie vārtiem parasti ir piedziņa un 230 V pieslēgums, apsildi var vadīt ar temperatūras vai mitruma sensoru vai arī ar parastu slēdzi.
Piedziņu pieslēguma shēmas
Izvēlieties shēmu atbilstoši piedziņas un vadības bloka marķējumam. Vecākajām NICE Robus RB un jaunākajām NICE Robus RBS versijām ir atšķirīgas spaiļu kopnes. To shēmas nav savstarpēji aizvietojamas. Vienmēr jāvadās pēc konkrētā vadības bloka rokasgrāmatas.

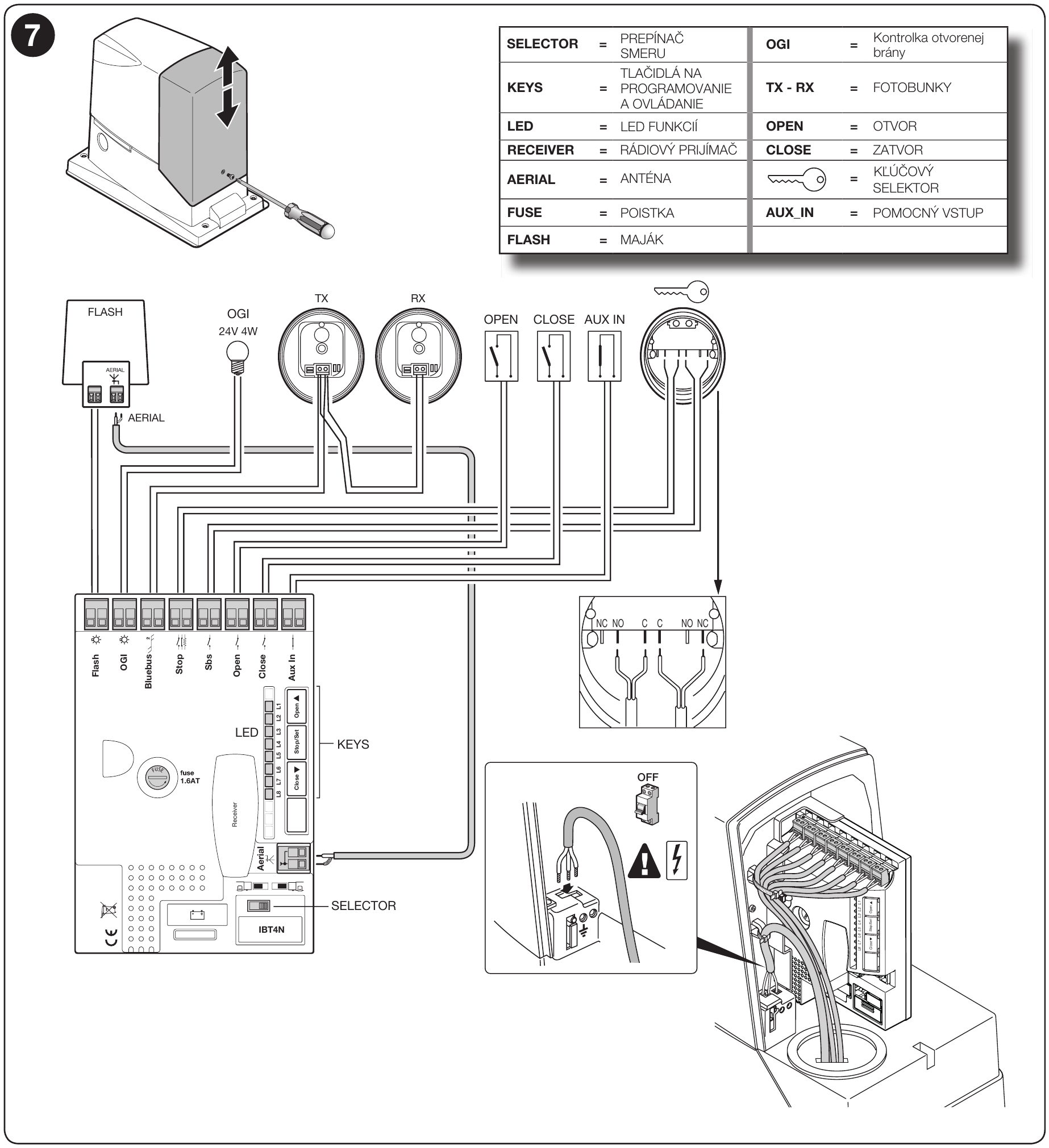

NICE Robus RB400 / RB600 / RB1000
Shēma no NICE ROBUS400/600/1000 montāžas rokasgrāmatas, drukātā lappuse 11, 7. attēls. Noklikšķiniet, lai atvērtu detalizētu attēlu.
NICE ROBUS400/600/1000 montāžas rokasgrāmata – pieslēguma shēma (PDF, faila 12. lappuse).
NICE Robus RB600 – produkts un montāžas rokasgrāmata. Citas vadības bloka versijas gadījumā izmantojiet tās dokumentāciju.

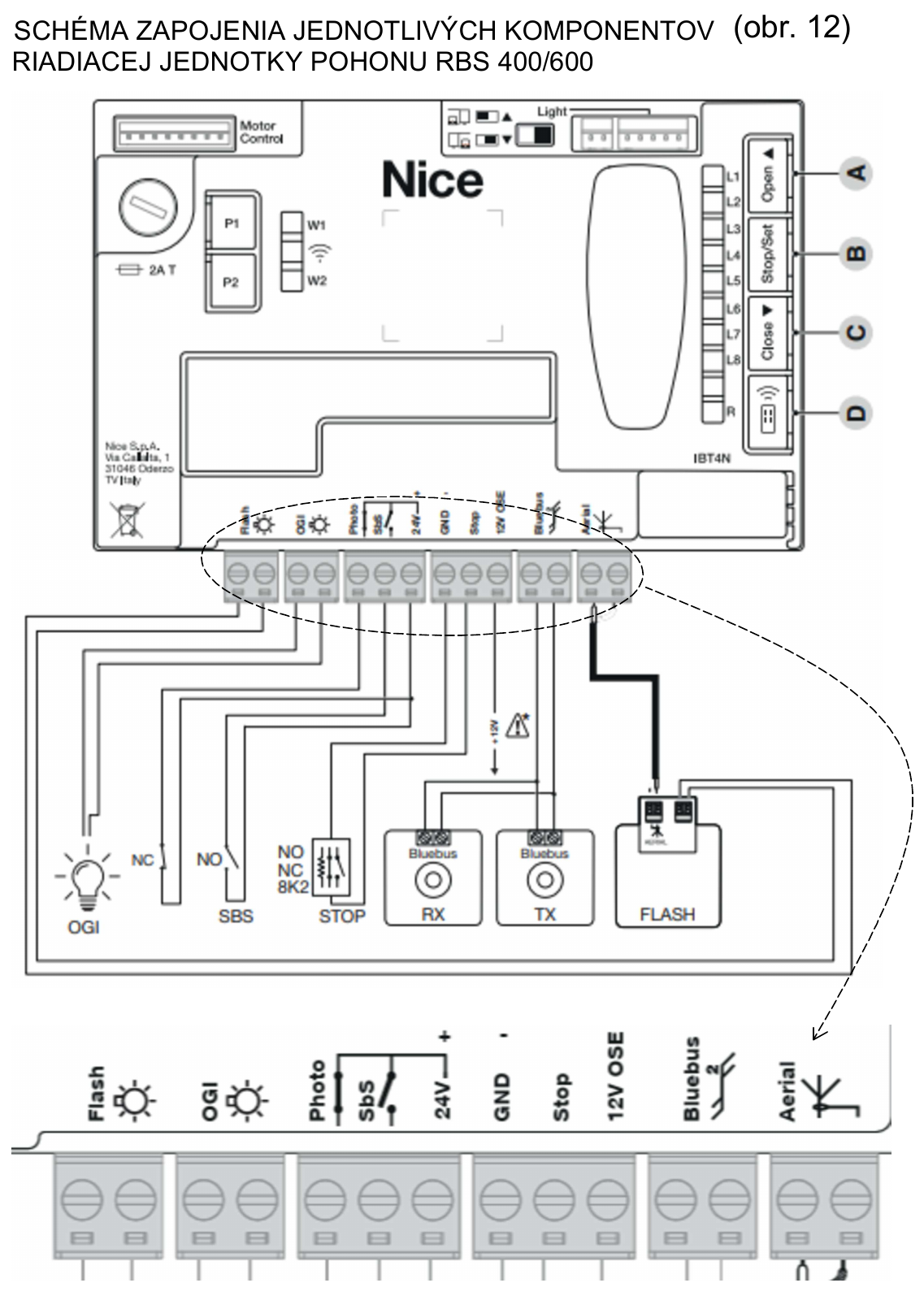

NICE Robus RBS400 / RBS600
RBS400/600 vadības bloka atsevišķo komponentu pieslēguma shēma, 12. attēls. Noklikšķiniet, lai atvērtu shēmu un spaiļu bloka detaļu pilnā izšķirtspējā.

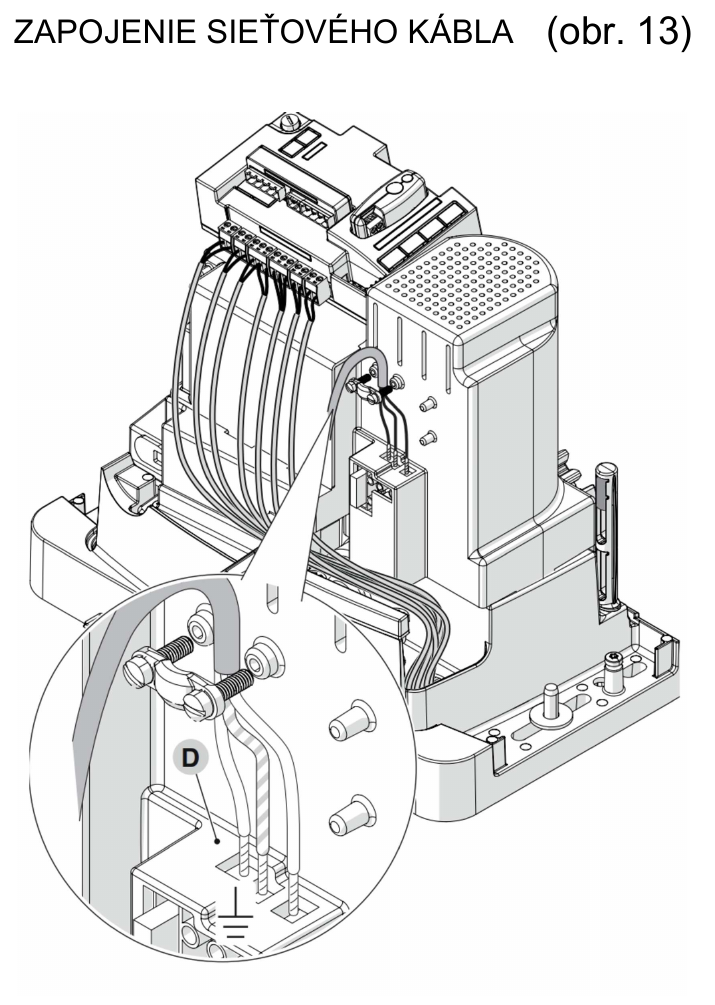

Strāvas kabeļa pieslēgums, 13. attēls. Noklikšķiniet, lai atvērtu skaidri salasāmu detaļu.

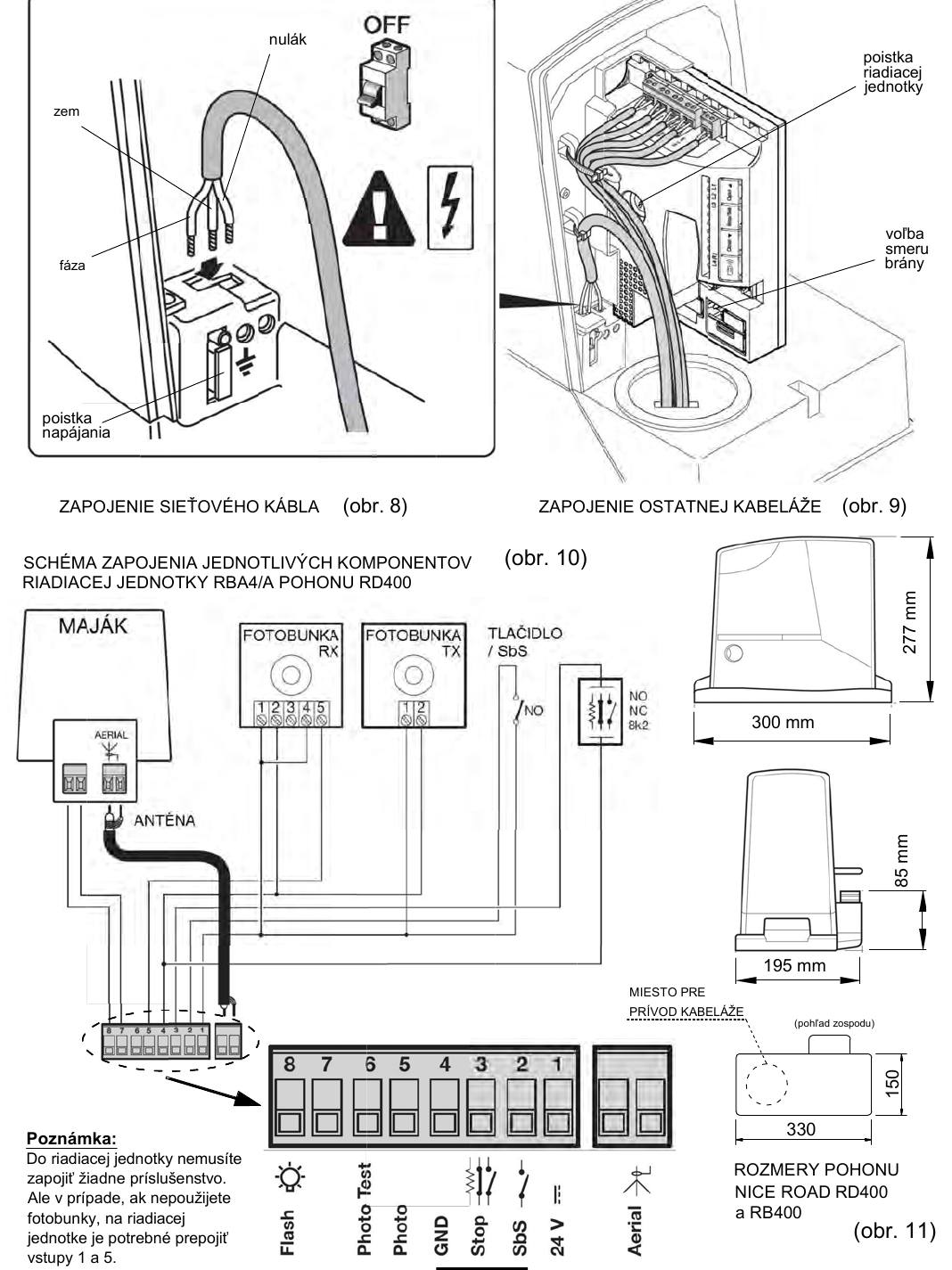

Vecākajam ROAD komplektam joprojām pieejama arī sākotnējā NICE ROAD 400 shēma. Pašreizējais piedāvājums: NICE piedziņas bīdāmajiem vārtiem.
Sliedes izvēle sliežu vārtiem
Vispirms izvēlieties sliedes profilu, tikai pēc tam — rullīšus. U veida sliedei ir noapaļota gultne rullītim ar U veida rievu, savukārt V veida sliedei ir 90° leņķa virsotne, un tai paredzēts V veida rullītis. Pieskrūvējamās sliedes nostiprina pie nobriedušas, līdzenas pamatnes, bet iebetonējamo versiju uzstāda betonēšanas laikā.
| Sliede | Profils | Montāža | Materiāls |
|---|---|---|---|
| U16 sliede pieskrūvēšanai | U16 | pieskrūvējama | Zn |
| U20 sliede pieskrūvēšanai | U20 | pieskrūvējama | Zn |
| V veida sliede pieskrūvēšanai | V | pieskrūvējama | Zn |
| U20 sliede iebetonēšanai | U20 | iebetonējama | Zn |
| INOX U16 sliede pieskrūvēšanai | U16 | pieskrūvējama | INOX |
| INOX U20 sliede pieskrūvēšanai | U20 | pieskrūvējama | INOX |
| INOX V veida sliede pieskrūvēšanai | V | pieskrūvējama | INOX |
Tabulā iekļautas parastās U/V profila sliedes. Izliektās sliedes apzināti nav iekļautas. Viss pašreizējais sortiments pieejams kategorijā sliedes sliežu bīdāmajiem vārtiem.
Rullīšu izvēle sliežu vārtiem
Pēc saderīga sliedes profila izvēles jāņem vērā vārtu svars, rullīša diametrs un stiprinājuma veids. Vieniem vārtiem parasti izmanto vienu rullīšu pāri, tāpēc produkta lapā parastajiem modeļiem norādīta pāra nestspēja.
Skatīt rullīti
Skatīt rullīti
Skatīt rullīti

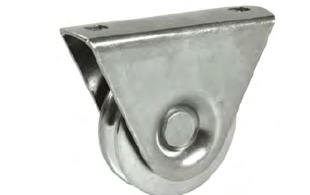

- Rullītis ar kronšteinu ir visbiežāk izmantotais un vieglāk uzstādāms.

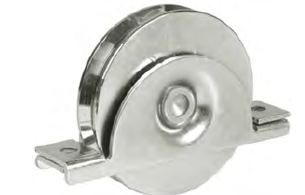

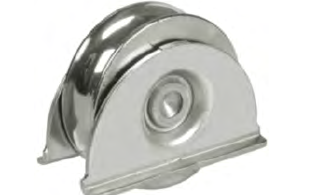

- Iegremdētu rullīti izmanto, ja vēlamies samazināt atstarpi starp vārtiem un zemi. To iegremdē konstrukcijas apakšējā profilā.
- Iegremdētu rullīti atkarībā no veida var pieskrūvēt vai piemetināt pie konstrukcijas.
| Produkts | Sliede | Pieejamie diametri |
|---|---|---|
| IBFM rullītis ar pieskrūvējamu kronšteinu | U16 | Ø50, Ø60, Ø80, Ø90, Ø100 |
| IBFM iegremdēts rullītis pieskrūvēšanai | U16 | Ø60, Ø80, Ø90, Ø100 |
| IBFM iegremdēts rullītis piemetināšanai | U16 | Ø60, Ø80, Ø90, Ø100 |
| IBFM rullītis ar pieskrūvējamu kronšteinu | U20 | Ø80, Ø100 |
| IBFM iegremdēts rullītis pieskrūvēšanai | U20 | Ø80, Ø100, Ø140 |
| IBFM rullītis ar pieskrūvējamu kronšteinu | V | Ø50, Ø60, Ø80, Ø90, Ø100 |
| IBFM iegremdēts rullītis pieskrūvēšanai | V | Ø60, Ø80, Ø90, Ø100 |
| IBFM iegremdēts rullītis piemetināšanai | V | Ø80, Ø90, Ø100 |
Diametru izvēlieties konkrētā produkta lapas variantu tabulā.Visi rullīši sliežu vārtiem
Sliežu vārtu vadotņu izvēle
Vadotne notur vārtu augšdaļu pareizajā trajektorijā. Tā nenes vārtu vērtnes svaru, un rullīši nedrīkst pārāk cieši spiesties pie rāmja, lai vārti nekustētos ar berzi.

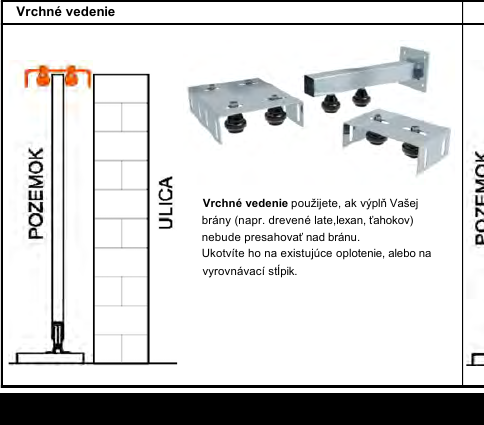

Skatīt augšējo vadotni

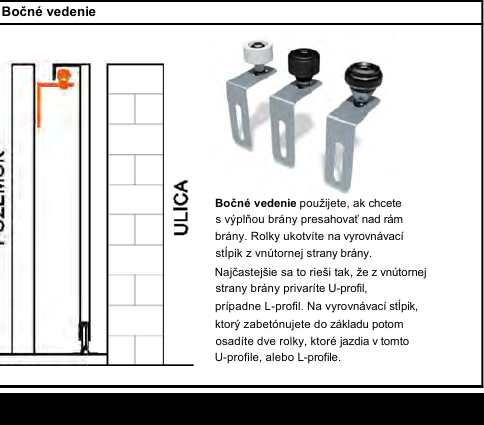

Skatīt sānu vadotni
| Augšējā vadotne | Sānu vadotne |
|---|---|
| Izmantojiet, ja aizpildījums nesniedzas virs rāmja augšējā profila. Rullīšu turētāju piestiprina pie žoga, zema mūra vai izlīdzinošā stabiņa. | Izmantojiet, ja aizpildījums sniedzas pāri rāmim. Spārna iekšpusē piemetina U vai L profilu, pa kuru pārvietojas stabiņa rullītis. |
Izvēlieties vadotnes veidu atbilstoši vārtu rāmim un aizpildījumam.Viss sliežu vārtiem nepieciešamais vadotņu klāsts
Atdures, aizslēgšana un vadība
Vārtu atdures
Apakšējā atdure aptur rāmi, kad vārti tiek aizvērti vai atvērti. Augšējā atdure vienlaikus stabilizē vārtu vērtni gala pozīcijā. Piedziņa aptur vārtus iestatītajās gala pozīcijās. Mehāniskās atdures tik un tā atstājiet — tās noturēs vārtus arī tad, ja pēc piedziņas atbloķēšanas tos pārvietosiet manuāli.
Apskatiet apakšējās un augšējās atdures sliežu vārtiem.
Manuāla aizslēgšana
Manuāli vadāmiem vārtiem izmanto āķa slēdzeni. Sliežu vārtiem jāparedz arī tapa vai cita veida aizturis, kas neļauj vērtni pacelt no slēdzenes. Slēdzenei izvēlieties saderīgu rokturi vai vilkmes rokturi atbilstoši rāmja un aizpildījuma biezumam.
Apskatiet slēdzenes, rokturus un vilkmes rokturus sliežu vārtiem.
Piedziņas vadība
Vārtus var vadīt ar NICE tālvadības pulti vai cita zīmola tālvadības pulti, atslēgas slēdzi, pogu, tastatūru, lasītāju vai viedo moduli. Uztvērēja un vadības ierīču saderība jāpārbauda atbilstoši konkrētajai vadības ierīcei, nevis tikai piedziņas zīmolam.
Pārbaude pirms piedziņas uzstādīšanas
Pirms piedziņas uzstādīšanas manuāli izbrauciet ar vārtiem visu to kustības ceļu. Vārtiem jākustas vienmērīgi, bez aizķeršanās un pārmērīgas pretestības. Pārbaudiet vadotnes un atdures. Piedziņu nedrīkst izmantot, lai kompensētu mehāniskas montāžas kļūdas.
Sliežu vārtu rasējumi caurbrauktuvēm no 2,5 līdz 6,5 m
Noklikšķiniet uz attēla, lai atvērtu rasējumu. Pamatizmēri, profili un svars norādīti arī tekstā zem tā.
Norādītās vērtības nav uzskatāmas par universālu nestspēju visiem vārtiem ar vienādu caurbrauktuves platumu.

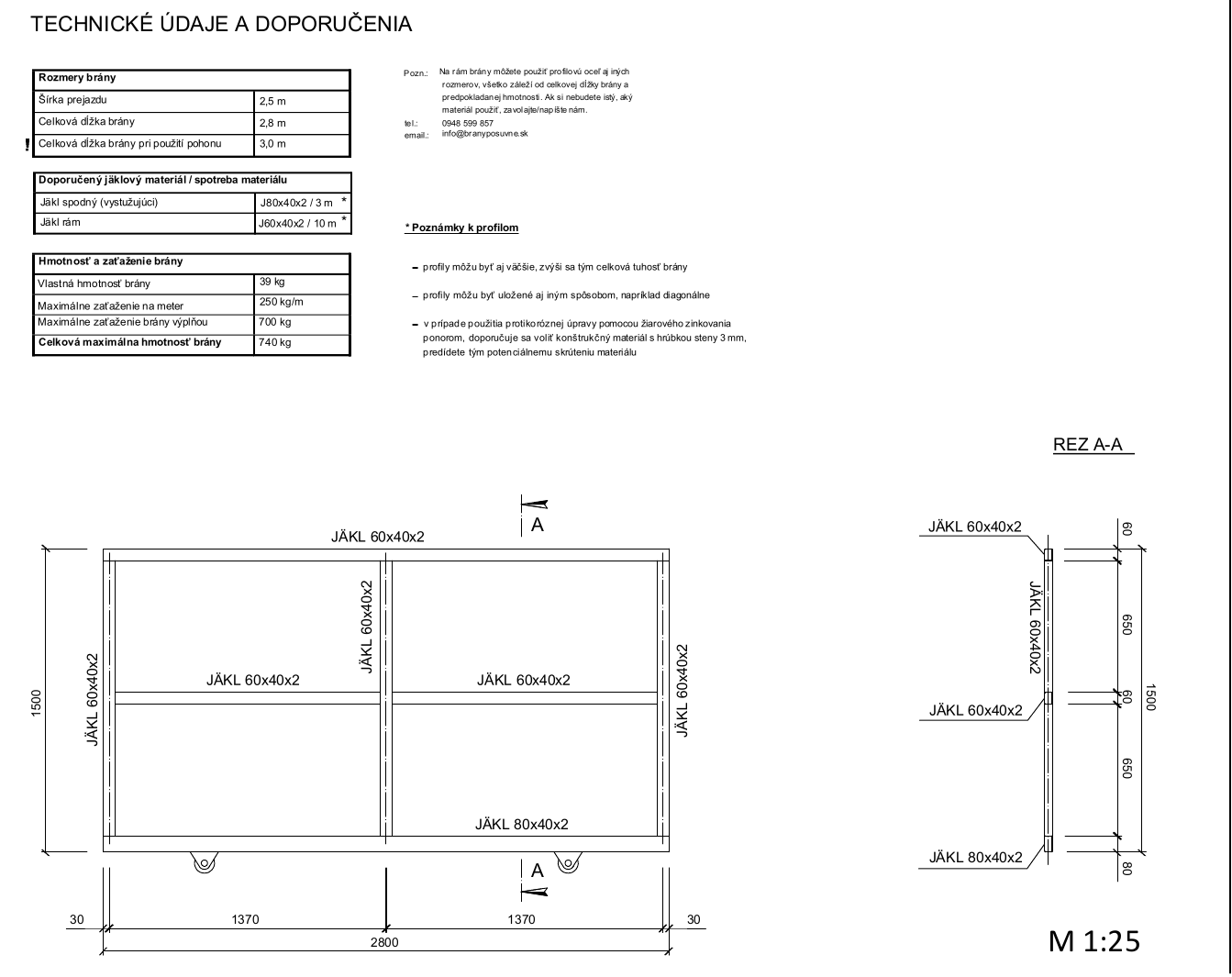

Sliežu vārti ar 2,5 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 2,8 m
- Ar piedziņu 3,0 m
- Apakšējais profils J80 × 40 × 2 / 3 m
- Rāmis J60 × 40 × 2 / 10 m
- Pašmasa 39 kg
- Maks. slodze uz metru 250 kg/m
- Maks. aizpildījuma svars 700 kg
- Maks. kopējais svars 740 kg

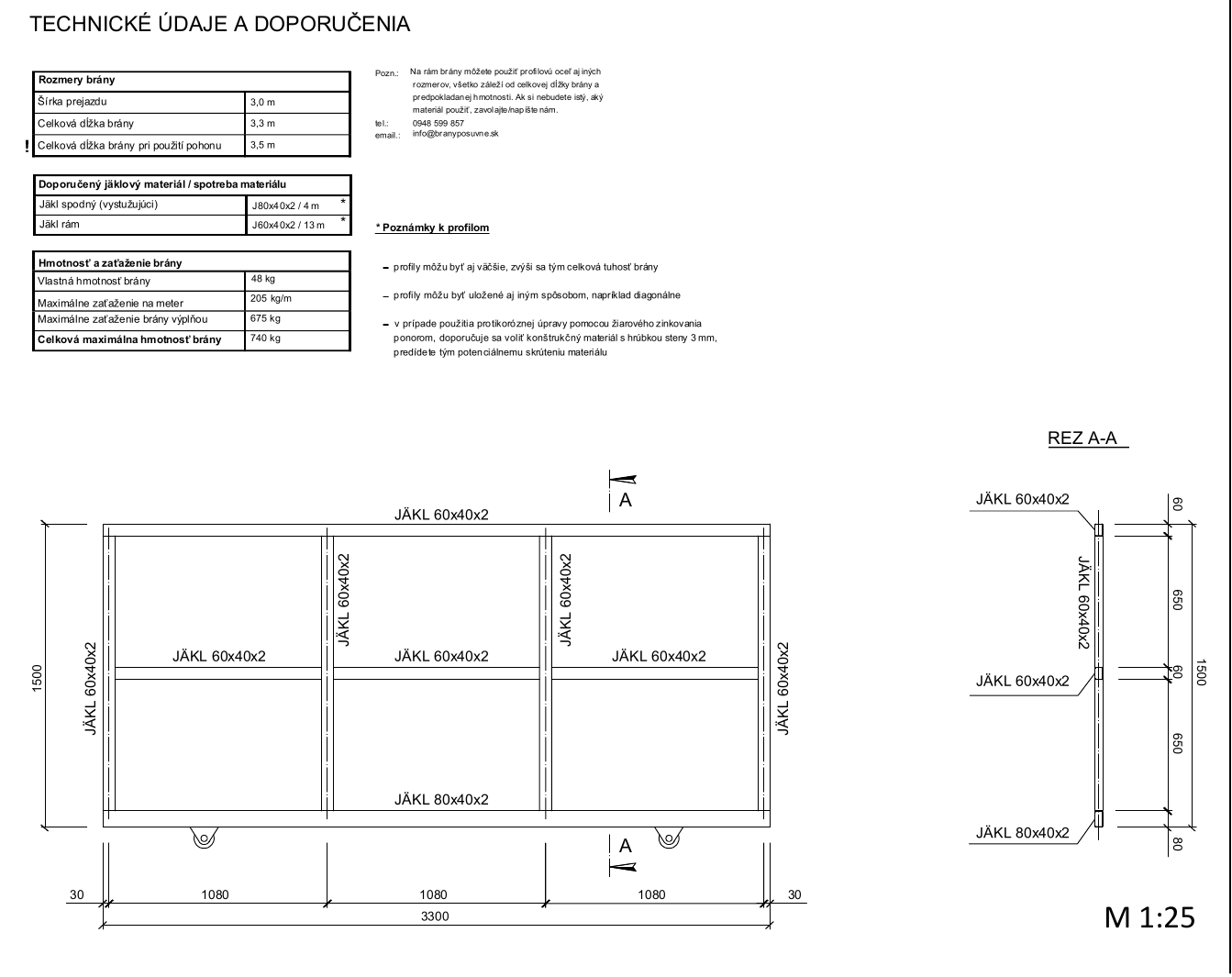

Sliežu vārti ar 3,0 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 3,3 m
- Ar piedziņu 3,5 m
- Apakšējais profils J80 × 40 × 2 / 4 m
- Rāmis J60 × 40 × 2 / 13 m
- Pašmasa 48 kg
- Maks. slodze uz metru 205 kg/m
- Maks. aizpildījuma svars 675 kg
- Maks. kopējais svars 740 kg
Sliežu vārti ar 3,5 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 3,8 m
- Ar piedziņu 4,0 m
- Apakšējais profils J80 × 40 × 2 / 4 m
- Rāmis J60 × 40 × 2 / 14 m
- Pašmasa 52 kg
- Maks. slodze uz metru 235 kg/m
- Maks. aizpildījuma svars 880 kg
- Maks. kopējais svars 960 kg

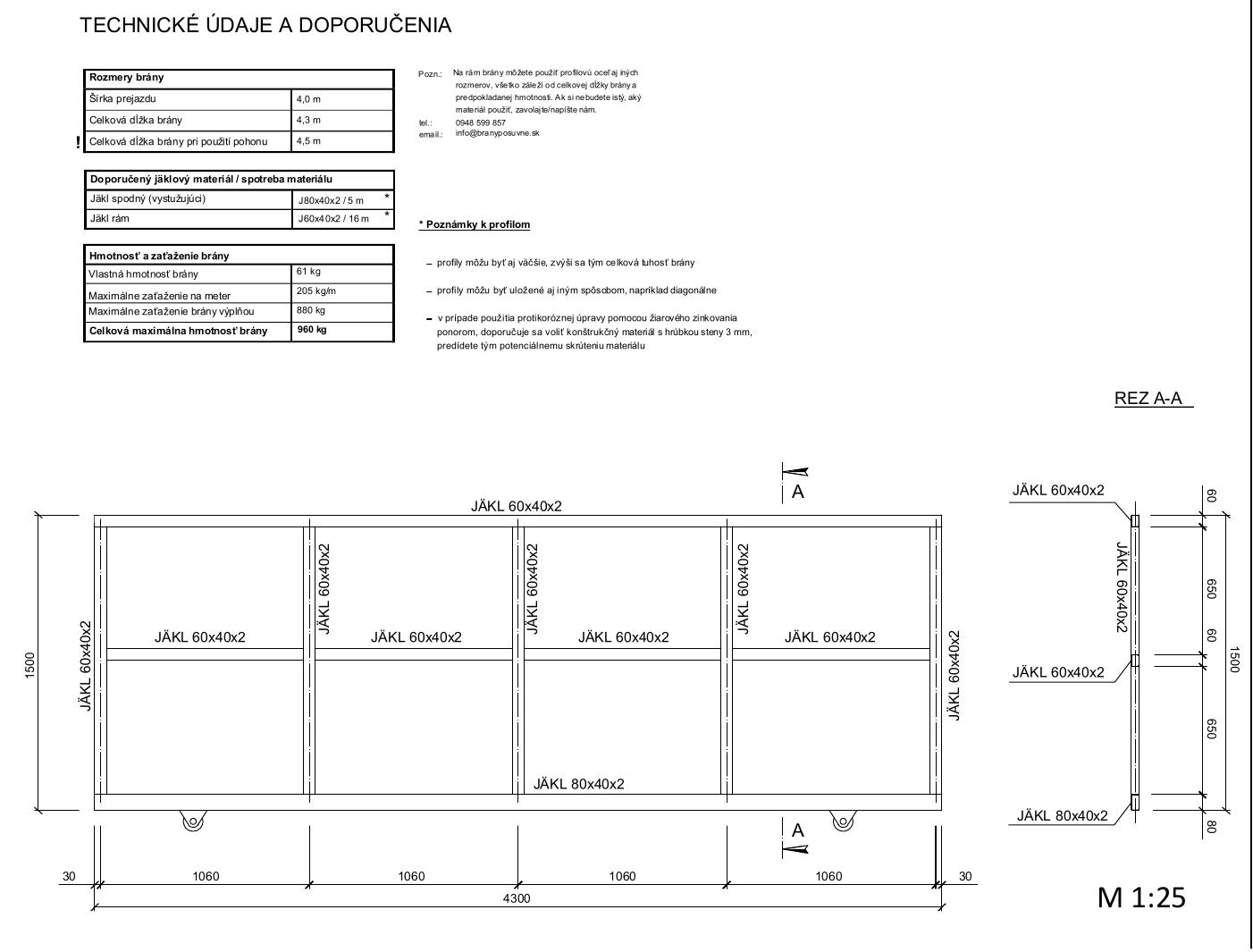

Sliežu vārti ar 4,0 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 4,3 m
- Ar piedziņu 4,5 m
- Apakšējais profils J80 × 40 × 2 / 5 m
- Rāmis J60 × 40 × 2 / 16 m
- Pašmasa 61 kg
- Maks. slodze uz metru 205 kg/m
- Maks. aizpildījuma svars 880 kg
- Maks. kopējais svars 960 kg

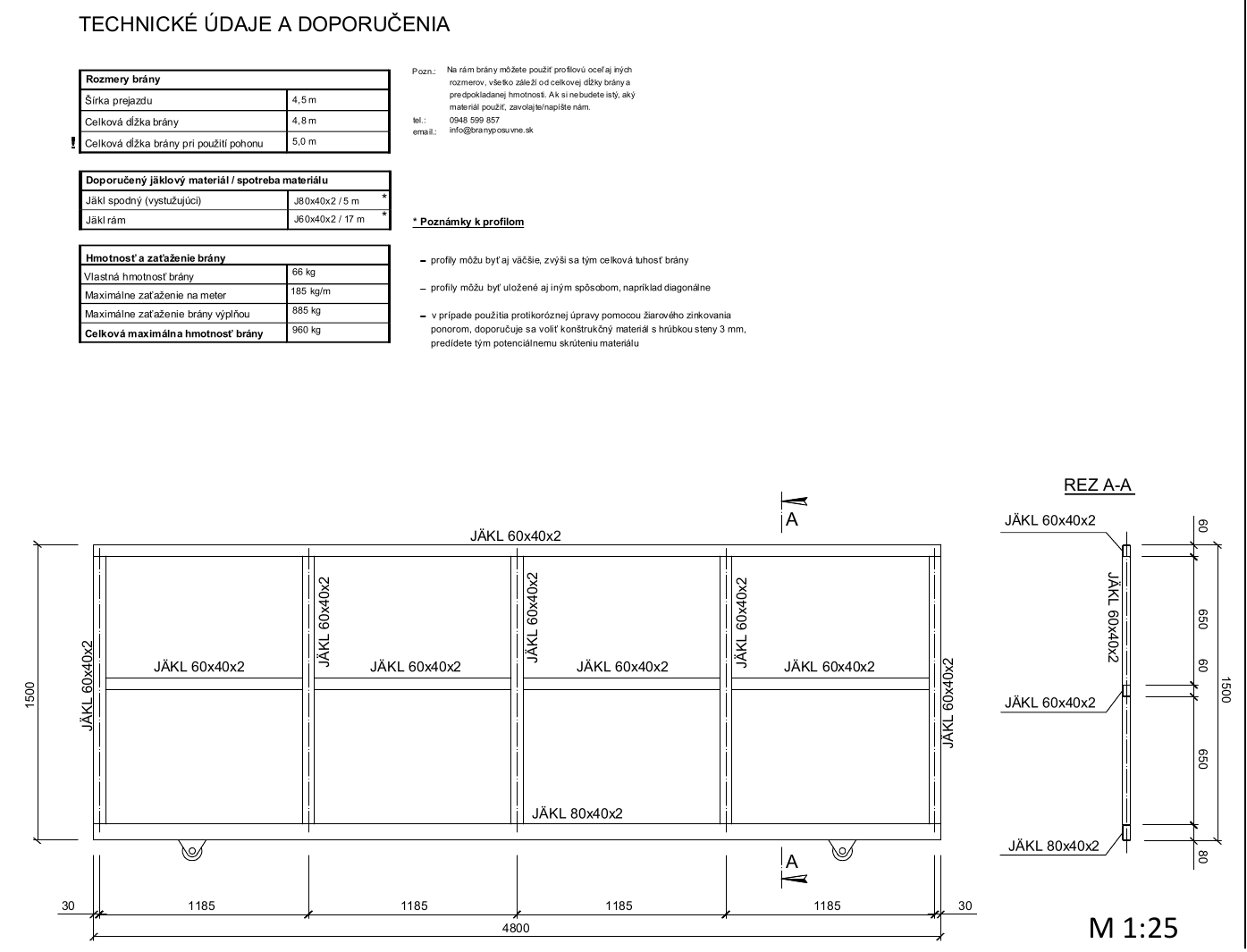

Sliežu vārti ar 4,5 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 4,8 m
- Ar piedziņu 5,0 m
- Apakšējais profils J80 × 40 × 2 / 5 m
- Rāmis J60 × 40 × 2 / 17 m
- Pašmasa 66 kg
- Maks. slodze uz metru 185 kg/m
- Maks. aizpildījuma svars 885 kg
- Maks. kopējais svars 960 kg

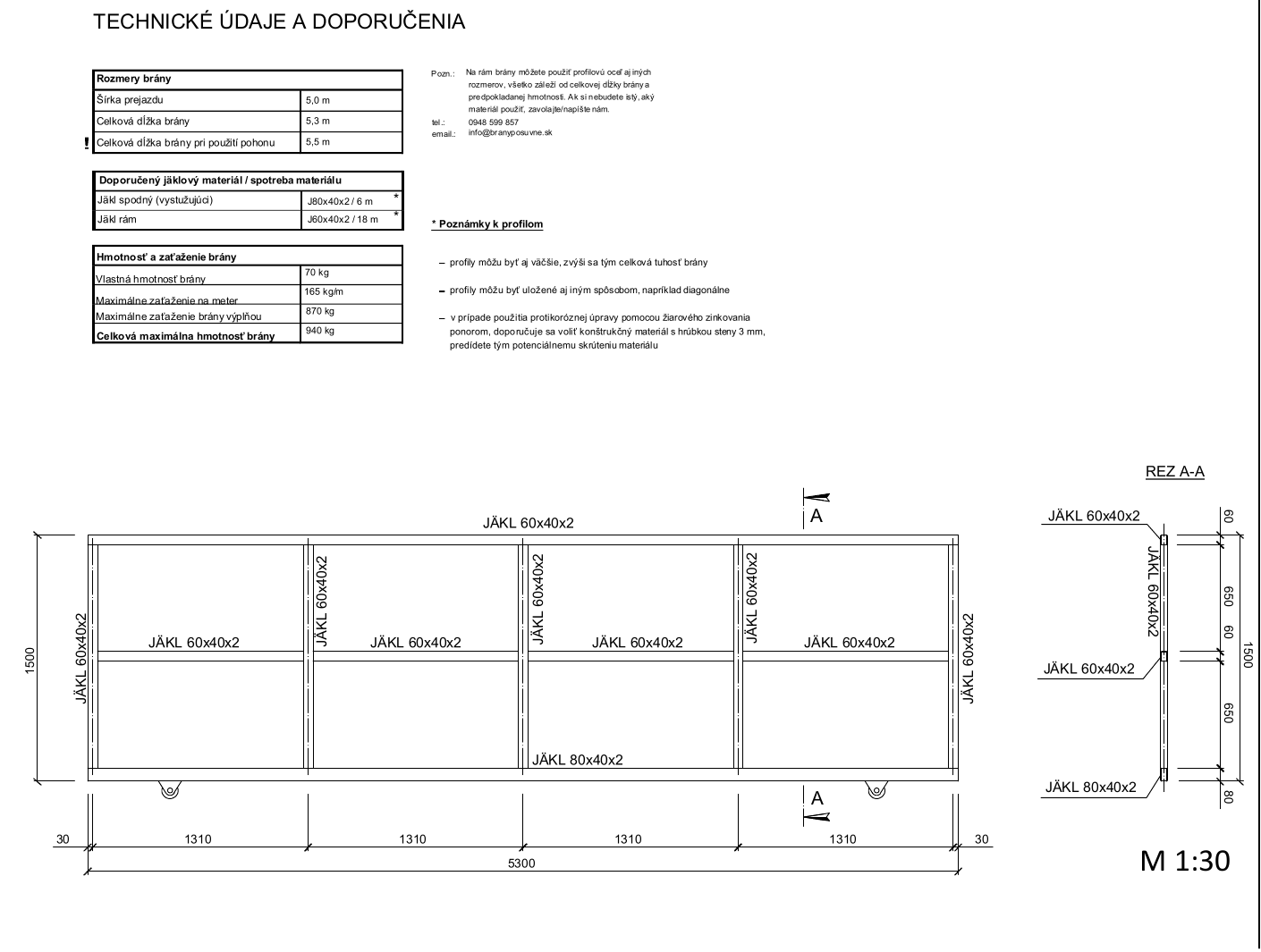

Sliežu vārti ar 5,0 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 5,3 m
- Ar piedziņu 5,5 m
- Apakšējais profils J80 × 40 × 2 / 6 m
- Rāmis J60 × 40 × 2 / 18 m
- Pašmasa 70 kg
- Maks. slodze uz metru 165 kg/m
- Maks. aizpildījuma svars 870 kg
- Maks. kopējais svars 940 kg

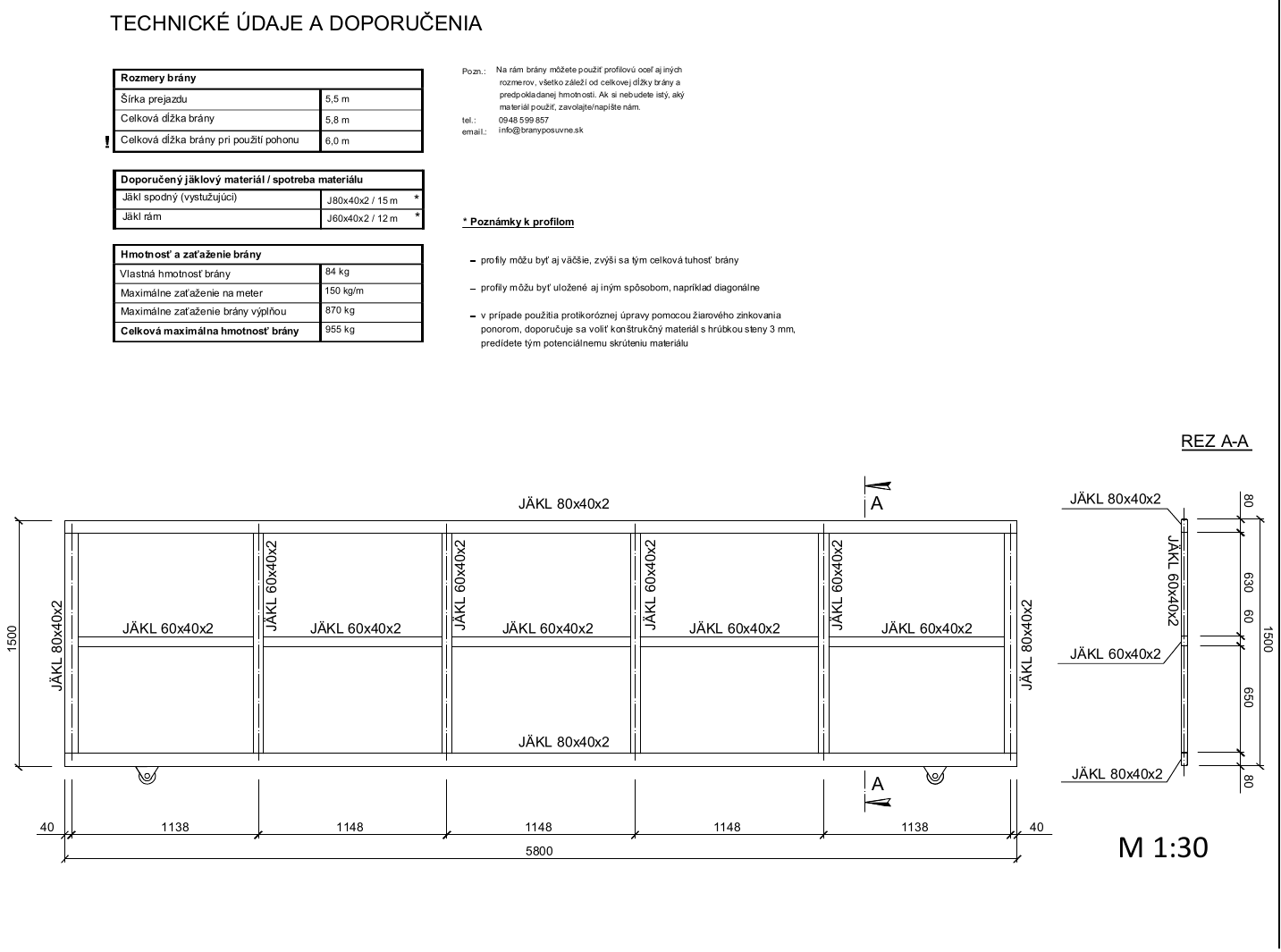

Sliežu vārti ar 5,5 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 5,8 m
- Ar piedziņu 6,0 m
- J80 × 40 × 2 profili 15 m
- J60 × 40 × 2 profili 12 m
- Pašmasa 84 kg
- Maks. slodze uz metru 150 kg/m
- Maks. aizpildījuma svars 870 kg
- Maks. kopējais svars 955 kg

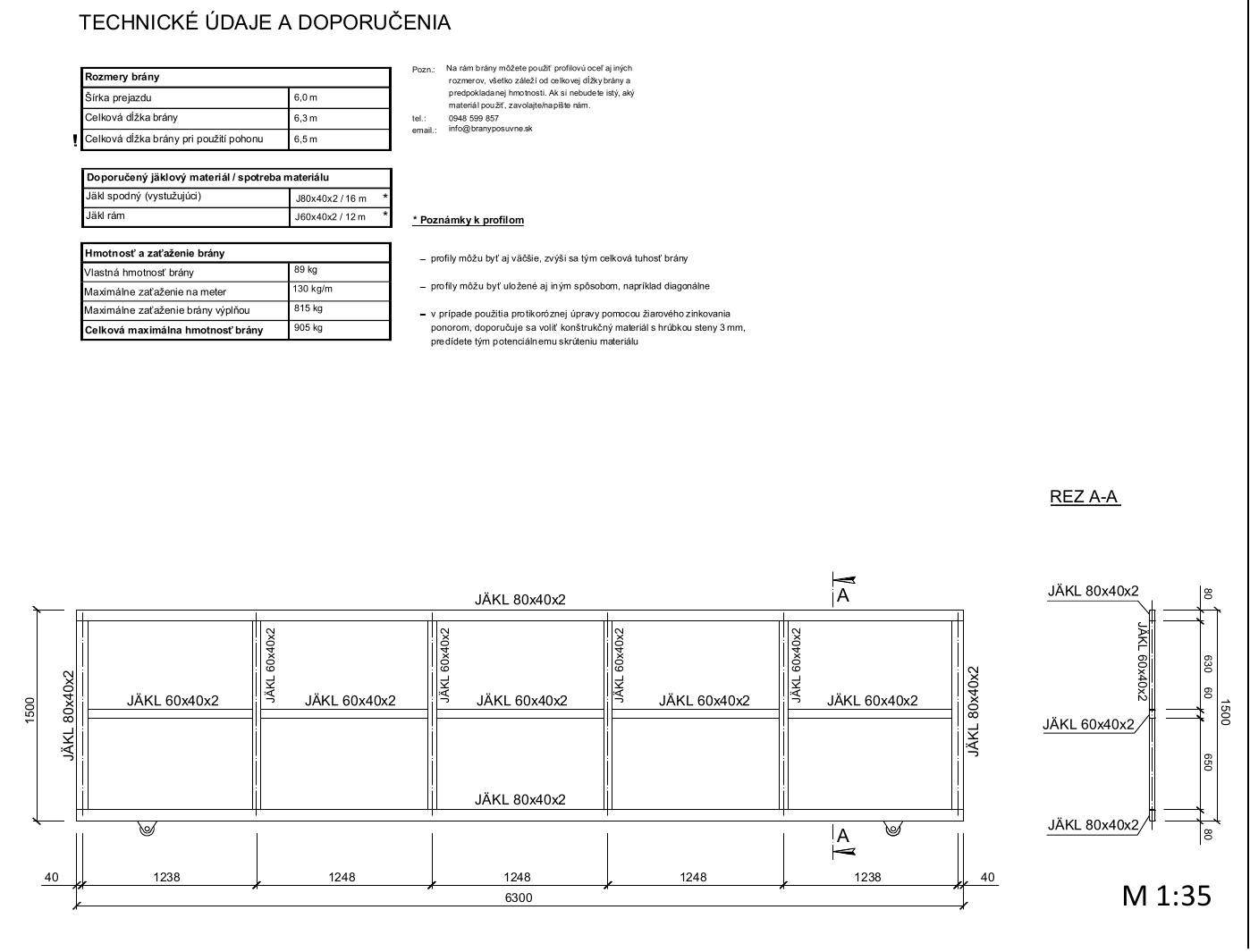

Sliežu vārti ar 6,0 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 6,3 m
- Ar piedziņu 6,5 m
- J80 × 40 × 2 profili 16 m
- J60 × 40 × 2 profili 12 m
- Pašmasa 89 kg
- Maks. slodze uz metru 130 kg/m
- Maks. aizpildījuma svars 815 kg
- Maks. kopējais svars 905 kg

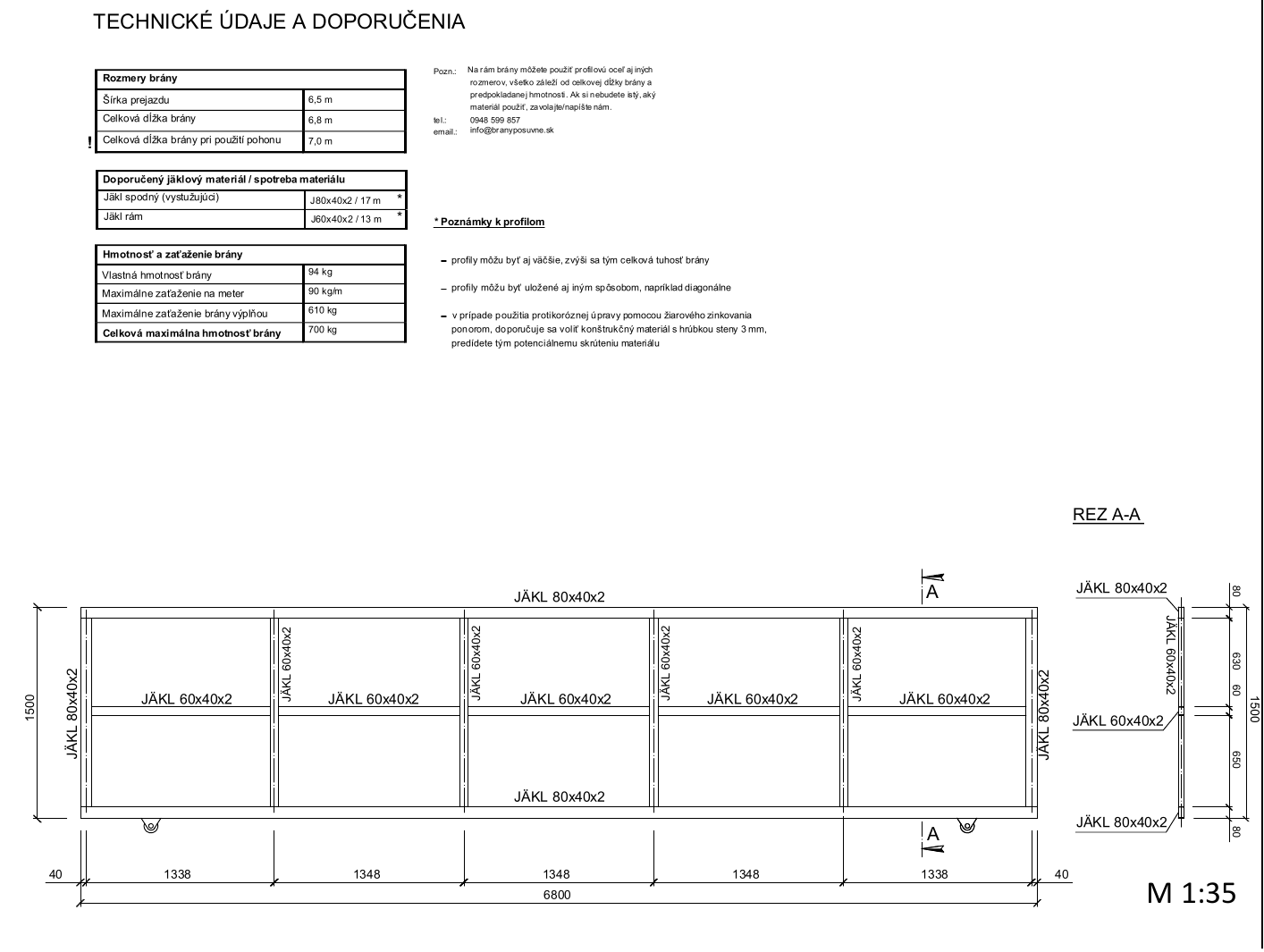

Sliežu vārti ar 6,5 m brīvo caurbrauktuves platumu
Noklikšķiniet, lai atvērtu pilnu rasējumu pilnā izšķirtspējā.
- Vārtu kopējais garums 6,8 m
- Ar piedziņu 7,0 m
- J80 × 40 × 2 profili 17 m
- J60 × 40 × 2 profili 13 m
- Pašmasa 94 kg
- Maks. slodze uz metru 90 kg/m
- Maks. aizpildījuma svars 610 kg
- Maks. kopējais svars 700 kg
Norādītie izmēri ir piemēri. Profili var būt lielāki vai novietoti arī diagonāli. Karstās cinkošanas gadījumā ieteicams izmantot materiālu ar 3 mm sieniņu biezumu, lai samazinātu rāmja deformācijas risku.
Norādītās svara un slodzes vērtības nav konkrēto vārtu statiskais aprēķins. Ja vārtiem ir smags, pilns aizpildījums, tie atrodas vējainā vietā vai tiem ir netipisks augstums vai izmēri, lūdziet pārbaudīt rāmi, rullīšus, sliedi, stiprinājumus un piedziņu.
Vienkāršāka komponentu komplekta izvēle
Gatavajā komplektā ir sliede, rullīši, atduri un vadotne, kas izvēlēti atbilstoši caurbrauktuves platumam. Izvēlieties pēc caurbrauktuves platuma, komplekta izpildījuma un tā, vai tajā jāiekļauj arī piedziņa.
Standarta apzīmē komplektus ar cinkotiem metāla komponentiem. INOX apzīmē metāla komponentus no nerūsējošā tērauda. Nemetāla daļas, piemēram, neilona rullīši, atšķiras atkarībā no konkrētā komplekta. Komplektiem ar piedziņu tās tips ir norādīts tieši tabulā.
| Komplekts / caurbrauktuves platums | Izpildījums | Piedziņa komplektā |
|---|---|---|
| Komplekts līdz 3,0 m | Standarta | Bez piedziņas |
| Komplekts līdz 4,5 m | Standarta | Bez piedziņas |
| Komplekts līdz 6,5 m | Standarta | Bez piedziņas |
| Komplekts līdz 3,0 m | Standarta | NICE Road 400 |
| Komplekts līdz 4,5 m | Standarta | NICE Robus RBS400 |
| Komplekts līdz 6,5 m | Standarta komplektācija | NICE Robus RBS600 |
| Komplekts līdz 3,0 m | INOX | Bez piedziņas |
| Komplekts līdz 4,5 m | INOX | Bez piedziņas |
| Komplekts līdz 6,5 m | INOX | Bez piedziņas |
Rullīšu un vadotnes veidu izvēlieties produkta lapā atbilstoši montāžas veidam un vārtu aizpildījumam. Precīzu komplektāciju, pieejamos variantus, cenu un pieejamību noliktavā vienmēr pārbaudiet pie konkrētā komplekta.
Pilns aktuālais piedāvājums: sliežu vārtu komplekti.
Neatradāt atbildi? Piezvaniet mums
Ja neatradāt meklēto informāciju, sazinieties ar mums. Palīdzēsim izvēlēties komponentus konkrētajiem sliežu vārtiem.
Informācija, kas nepieciešama, lai mēs varētu izvēlēties jums piemērotus izstrādājumus
- brīvo caurbrauktuves platumu un kopējo vietu vārtu atvēršanai,
- visa vārtu paneļa izmērus un aptuveno svaru ar aizpildījumu,
- vai sliede jāpieskrūvē vai jāiebetonē,
- vietas fotogrāfiju vai skici un informāciju par pamatnes veidu,
- vai vārti būs manuāli darbināmi vai ar piedziņu.
Sagatavoja inženieris Jāns Kubīčeks.
