Piedziņas komplekts garāžas vārtiem līdz 11,4/12,6m² NICE SPIDER800
| Produkta pieejamība: | līdz 7 dienām | Preces parasti nosūtām 7 dienu laikā. |
|---|
līdz 7 dienām
258,93 € ar PVN
| Svars |
|---|
| 10 kg |
Produkta apraksts Piedziņas komplekts garāžas vārtiem līdz 11,4/12,6m² NICE SPIDER800
- sekciju garāžas vārtiem līdz 2,6 m un platībai 11,4 m²,
- izvirzītiem paceļamiem garāžas vārtiem līdz 3 m un platībai 12,6 m²

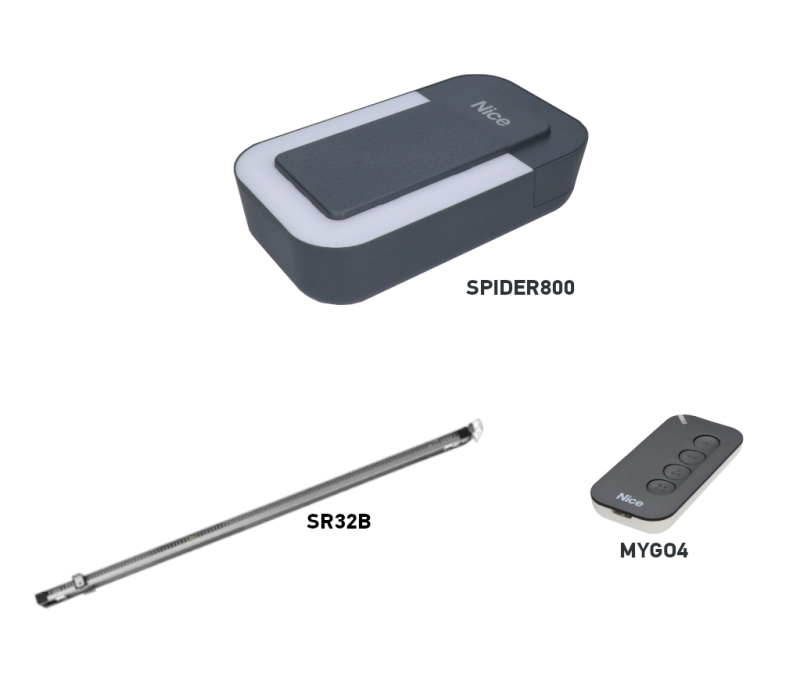

| Komplektā ietilpst: | NICE-SPIDER800 | |||
|---|---|---|---|---|
 |

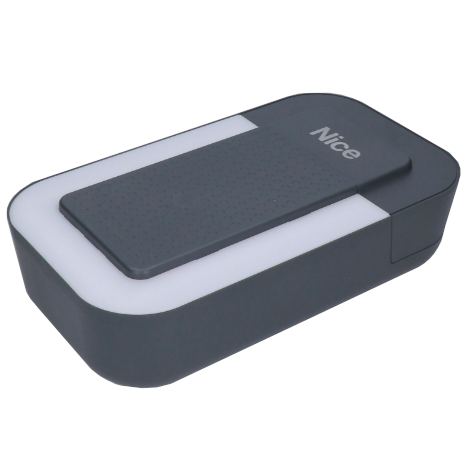

1 × | NICE SPIDER800 piedziņa | ||
|
NICE SPIDER800 elektromehāniskā piedziņa sekciju garāžas vārtiem ar platību līdz 11,4 m², vai izvirzītiem paceļamiem garāžas vārtiem ar platību līdz 12,6 m². Motors tiek piegādāts ar iebūvētu vadības bloku un uztvērēju. |
||||
 |
1 × | NICE MYGO4 tālvadības pults | NICE-MYGO4 | |
|
Tālvadības pults ar četrām pogām vārtu automātiskai vadībai no attāluma. Ar to var vadīt četras ierīces vai dot vienai ierīcei četru veidu komandas. |
Detalizēti  |
|||
 |

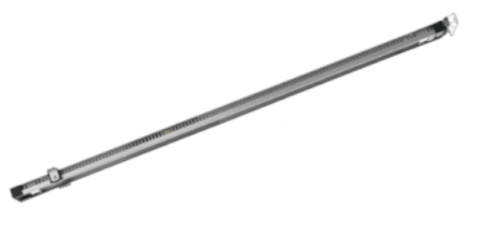

1 × | SR32B siksnas sliede, 3,2 m | NICE-SR32B | |
Iepriekš samontēta siksnas sliede SR32B 3,2 m garumā. Sekciju vārtiem aptuveni līdz 2,6 m; paceļamiem vārtiem ierobežojums atšķiras atkarībā no konstrukcijas, skatiet saderības tabulu. | Detalizēti |
|||
 |
1 × | NICE SPIDER800 montāžas instrukcija | ||
|
Montāžas instrukcija veiksmīgai uzstādīšanai ar ilustratīvām elektroinstalācijas shēmām, programmēšanas norādījumiem un tālvadības pults sapārošanas instrukcijām. |
Lejupielādēt |
|||
| 1 × | Montāžas piederumi | |||
|
Skrūves piedziņas piestiprināšanai pie sliedes, montāžas kronšteini, avārijas atbloķēšanas trose u. c. |
||||
NICE SPIDER800 ir garāžas vārtu piedziņas komplekts ar SR32B 3,2 m sliedi un vienu MYGO4 tālvadības pulti. Tajā ir iebūvēts MCU1 vadības bloks un radio uztvērējs. Komplekta barošana ir 230 V AC.
Ar tērauda trosēm pastiprinātā siksnas sliede nodrošina klusu darbību. Vadības bloks apgūst gala pozīcijas, spēku un palēninājumu; tas nosaka šķēršļus. Elektrības padeves pārtraukuma gadījumā vārtus atbloķē ar auklu, un tos var vadīt manuāli.
Piederumi un vadība
Drošības elementus izvēlieties, ņemot vērā faktiskos garāžas vārtu radītos riskus. Piedziņas šķēršļu noteikšanas funkcija neaizstāj fotoelementus, drošības malu vai spēka mērījumus, nododot uzstādīto sistēmu ekspluatācijā.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadība | Piedziņas iestatīšana, vadība un apkope; vadības plate ir iebūvēta. | |
| Sliede | Piedziņa pārvieto ratiņus ar sviru, un tai nepieciešama piemērota siksnas sliede. | |
| Augstāki vārti | Sliedes pagarinājumu izvēlieties atbilstoši vārtu tipam, augstumam, laukumam un pretestībai. | |
| Uz augšu verami vārti | Uz augšu veramiem vārtiem ar pretsvaru nepieciešama atbilstoša sviras ģeometrija. |
|
| Fotoelementi | Šķēršļu noteikšana aizsargātajā zonā. Izvēlieties atbilstošu elektrisko saskarni. |
|
| Signāllampa | Vizuāls signāls par vārtu kustību, vajadzības gadījumā arī ārējā antena. | |
| Tālvadības pults | Uztvērējs ir iebūvēts. Tālvadības pults jāieprogrammē uztvērēja atmiņā. |
|
| Rezerves barošana | Pēc akumulatora pievienošanas iespējams vadīt vārtus tīkla elektroapgādes pārtraukuma laikā. | |
| Servisa iestatīšana | Diagnostika un detalizētāki iestatījumi, izmantojot BusT4. |
SPIDER800 komplekta aprīkojums
Šajā sadaļā ir pieejams SPIDER800 komplekts ar SR32B sliedi un vienu MYGO4. Komplektācijas saturs norādīts iepriekš redzamajā komplekta tabulā. Fotoelementi, signāllampa, rezerves barošana un SPA5 svira jāpasūta atsevišķi pēc vajadzības; tie nav automātiski iekļauti katrā komplektā.
| Komplekts ar sliedi |
|---|
NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sekciju vārtiem līdz 11,4 m². |
Kādiem garāžas vārtiem piedziņa ir piemērota
Ar pamata sliedi SR32B aptuvenie izmēri ir atkarīgi no garāžas vārtu tipa. Tabulā norādītie izmēri ir platums × augstums. Piemērotību nosaka arī vārtu līdzsvarojums, berze un montāžai pieejamā vieta.
| Vārtu tips | Orientējošie izmēri | Nosacījums |
|---|---|---|
| Sekciju | 4,4 × 2,6 m | Aptuveni 11,4 m². |
| Neizvirzīta paceļamā | 4,2 × 2,4 m | SPA5; platība 10,08 m². |
| Izvirzīta paceļamā | 4,2 × 3,0 m | SPA5; platība 12,6 m². |
| Paceļamā ar atsperi | 4,2 × 3,0 m | Atkarībā no montāžas — bez SPA5; pārbaudiet sliedes gaitu un līdzsvaru. |
Maksimālais spēks 800 N apzīmē piedziņas vilkšanas spēku. Tas nav vārtu svars kilogramos. Veicot atbloķētu vārtu pārbaudi manuālai pārvietošanai nepieciešamais spēks visā gājiena garumā abos virzienos nedrīkst pārsniegt 225 N. Piedziņa nedrīkst aizstāt bojātu atsperu vai nepareizi līdzsvarotu vārtu remontu.
SR32B sliedes garums ir 3,2 m, un ratiņu lietderīgais gājiens ir 2,8 m. Vārtu augstums ir atkarīgs arī no to konstrukcijas un sviras. Augstākiem vārtiem iespējams pievienot 0,8 m pagarinājumu SR08B ar garāku siksnu; pie 4 m sliedes garuma lietderīgais gājiens ir 3,5 m. Pagarinājums pats par sevi negarantē, ka tas būs piemērots lielākiem vai smagākiem vārtiem. Nosūtiet mums vārtu platumu, augstumu un tipu, kā arī nepieciešamo gājienu, izmantojot kontaktformu.
Ciklu skaits un slodze
Viens cikls ir pilnīga atvēršana un aizvēršana. Tabulā norādītas maksimālās vērtības atkarībā no augstuma; vārtu pretestība tās vēl samazina. Ir spēkā arī kopējais ierobežojums — 50 cikli dienā un ne vairāk kā 4 minūtes nepārtrauktas darbības.
| Vārtu augstums | Cikli stundā | Pēc kārtas |
|---|---|---|
| Līdz 2 m | 20 | 10 |
| Virs 2 līdz 2,5 m | 15 | 7 |
| Virs 2,5 līdz 3 m | 12 | 5 |
| Virs 3 līdz 3,5 m | 10 | 4 |
Ja pārvietošanai nepieciešamais spēks ir līdz 250 N, ražotājs norāda ciklu skaita samazinājumu par 25 %, bet pie 250–400 N — par 42 %. Šis slodzes aprēķins nepalielina pieļaujamo pretestību manuālās pārvietošanas pārbaudē: joprojām ir spēkā ierobežojums — ne vairāk kā 225 N. Termiskais ierobežojums var īslaicīgi bloķēt turpmāku kustību; ļaujiet piedziņai atdzist.
Sliedes un piedziņas montāža
Uzstādiet, kad vārti ir aizvērti un atvienota gan elektrotīkla barošana, gan rezerves akumulators. Vārtiem ir brīvi jākustas ar roku, un pēc atvienošanas no ratiņiem tiem jāpaliek līdzsvarotiem dažādās pozīcijās. Pirms montāžas atrisiniet ar slēdzenēm saistītos jautājumus, ja tās traucētu automātiskai kustībai. Atsperes un pretsvarus regulē kvalificēts speciālists.
- Pārbaudiet vietu virs vārtiem, sliedes garumu un sienas un griestu izturību. Nodrošiniet piekļuvi piedziņai un atbloķēšanas auklai.
- Divdaļīgai sliedei abas daļas ievietojiet savienotājā līdz galam. Ja sliede ir gatava SR32B šis savienošanas solis nav jāveic. Pārbaudiet, vai ratiņi kustas vienmērīgi un bez šķēršļiem.
- Uzlieciet motora galvu uz sliedes un nostipriniet ar komplektā iekļautajām skrūvēm. Saskaņā ar montāžas rasējumu galvu drīkst pagriezt arī par 90° attiecībā pret sliedes asi.
- Noregulējiet siksnas spriegojumu. Pārāk nospriegota siksna var sabojāt piedziņu; vaļīga siksna rada troksni un neuzticamu kustību. Pagarinājumam izmantojiet atbilstošu, garāku siksnu.
- Piestipriniet priekšējo kronšteinu pie pietiekami izturīgas pamatnes un piekariet aizmugurējo daļu pie griestu kronšteiniem. Nolīmeņojiet sliedi un pievelciet visus stiprinājumus.
- Kad vārti ir aizvērti, atvienojiet ratiņus, uzstādiet kronšteinu uz vārtiem sliedes ass līnijā un pievienojiet vilkšanas sviru. Plānam panelim nepieciešams atbilstošs pastiprinājums; stiprinājumam jāpārnes piedziņas radītais spēks bez deformācijas.

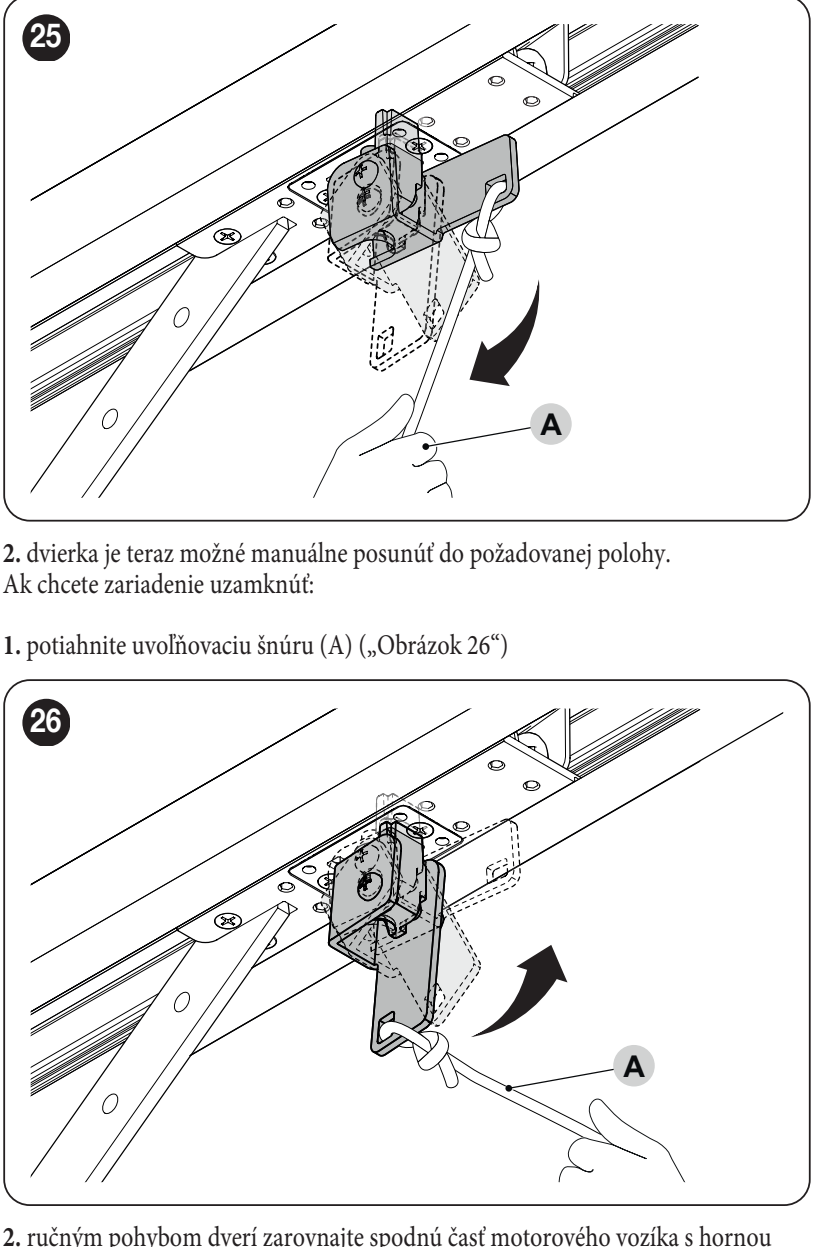

- Pabeidziet atbloķēšanas auklas uzstādīšanu. Ar roku pārbaudiet visu sliedes gājienu, pārbaudiet atstarpes un pirms iestatīšanas no jauna nofiksējiet ratiņus.

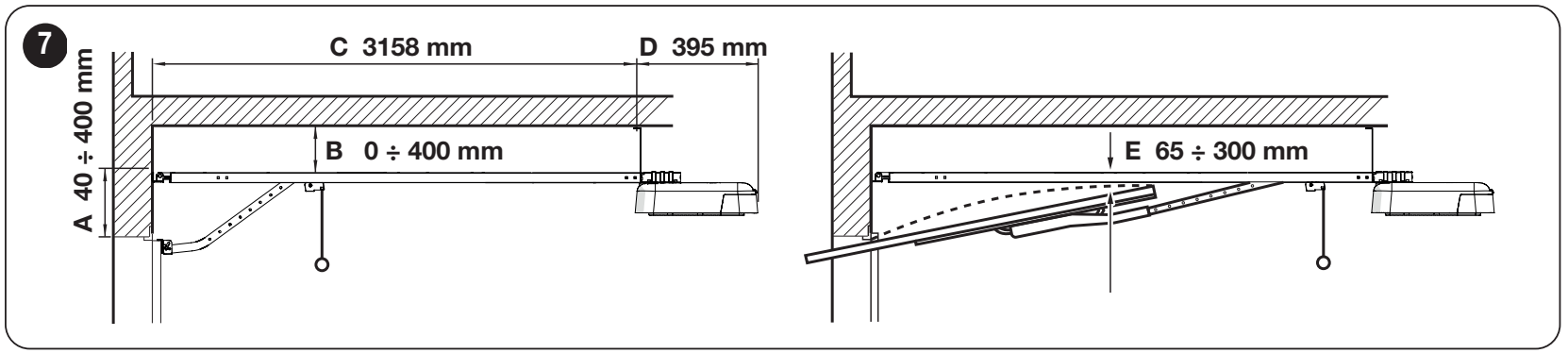

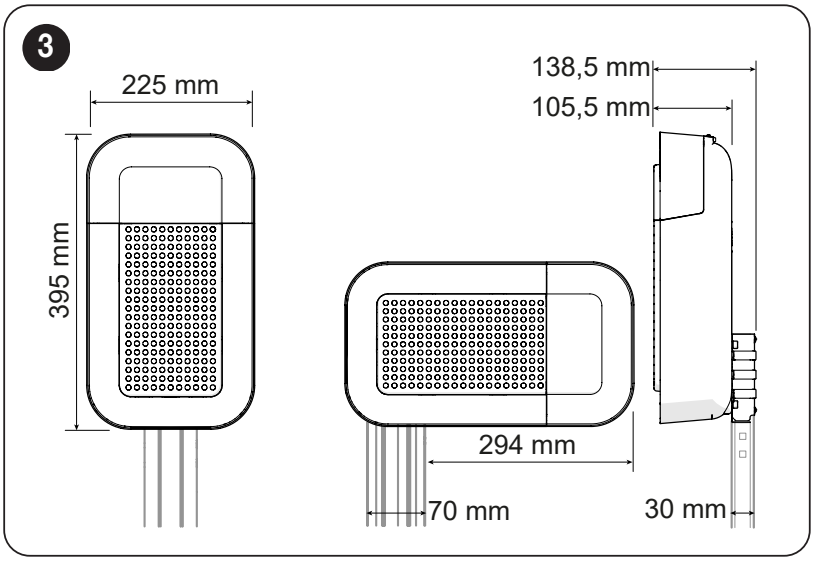

Norādītajā orientācijā:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 395 mm .
Paceļamajiem vārtiem ievērojiet E = 65–300 mm — sliedes attālumu no vārtu augšējās malas augstākā punkta to kustības laikā. Izmēri attiecas uz attēlā redzamo montāžas izvietojumu.
Kabeļu instalācija un elektrotīkla barošana
Izmantojiet aizsargātu kontaktligzdu 230 V AC, 50/60 Hz ar aizsargvadītāju un iespēju droši atvienot barošanu. Nenogrieziet komplektā iekļauto kabeli vai kontaktdakšu. Ja nav piemērotas kontaktligzdas, tās pievadu un aizsardzību ierīko elektriķis. Vājstrāvas vadus izvietojiet atsevišķi no elektrotīkla vadiem un nodrošiniet aizsardzību pret stiepes slodzi un saskari ar kustīgajām daļām.
| Savienojums | Kabelis / maksimālais garums |
|---|---|
| Signāllampiņa | 2 × 0,5 mm²; ne vairāk kā 20 m. |
| Antena | Atsevišķs koaksiālais kabelis RG58; ne vairāk kā 10 m, ieteicams mazāk par 5 m. |
| Poga / atslēgas slēdzis | 2 × 0,5 mm² bezpotenciāla NO komandai; ne vairāk kā 50 m. Diviem kontaktiem — 2 kabeļi 2 × 0,5 mm² vai viens 4 × 0,5 mm² kabelis. |
| Fotoelementi | BlueBUS: 2 × 0,7 mm², TX un RX paralēli. Ar releju: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Ne vairāk kā 30 m. |
| Drošības mala | 2 × 0,5 mm²; ne vairāk kā 20 m. OSE nepieciešami trīs vadi saskaņā ar drošības malas pieslēguma shēmu. |
| Elektrotīkla pievads kontaktligzdai | 3 × 1,5 mm² līdz 30 m; garākam kabelim saskaņā ar montāžas instrukciju — 3 × 2,5 mm² un aizsargzemējums pie automatizācijas sistēmas. Projektēšanu un izpildi nodrošina elektriķis. |
Norādītie garumi attiecas uz atbilstošo pieslēgumu un vidi. Ja tiek izmantota cita drošības mala vai vadības modulis, ievērojiet arī attiecīgās ierīces instrukciju. Tīkla barošanu nedrīkst pievienot piederumu ieejām.

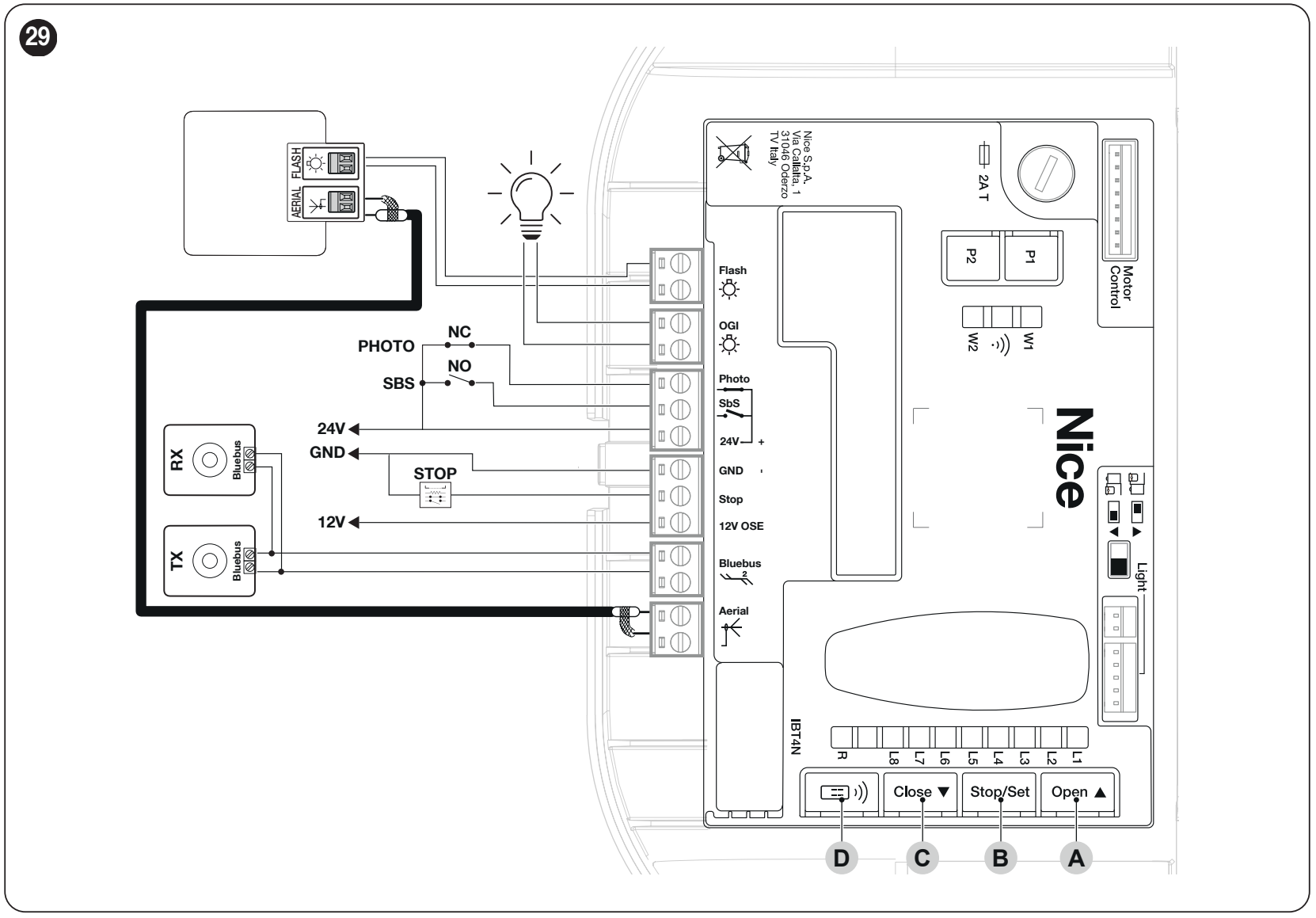

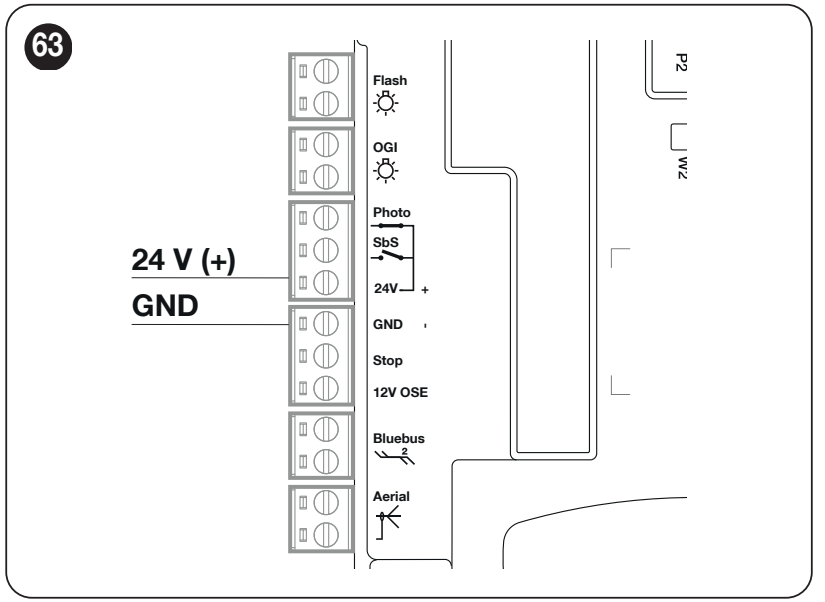

Vadības plate, spailes un polaritāte

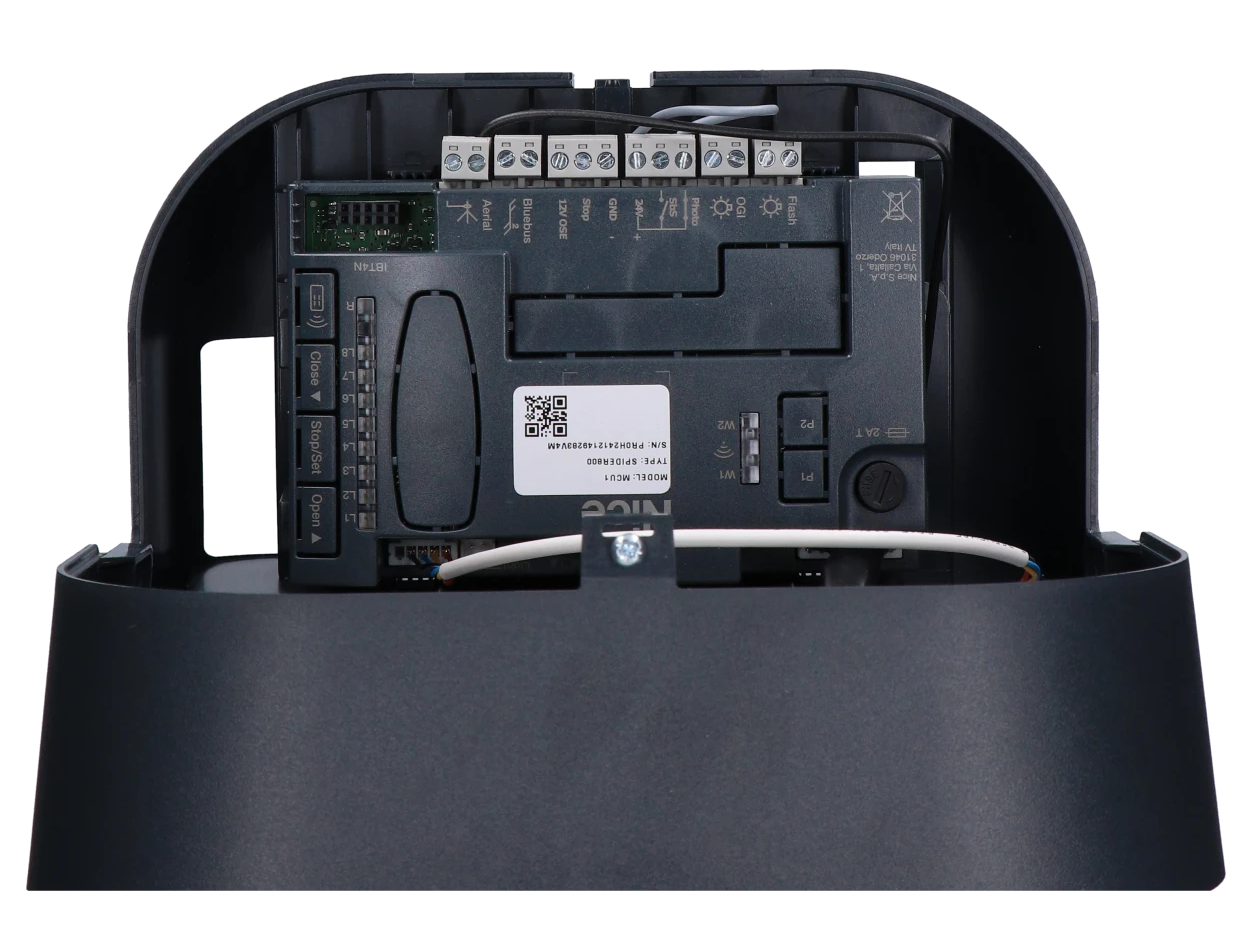

SPIDER800 ir iebūvēta vadības ierīce MCU1 ar BlueBUS un programmēšanas LED L1–L8.
| Spaile | Funkcija un pieslēgums |
|---|---|
| 24 V / GND | 24 V ir plus (+), GND ir mīnuss (−). Palīgbarošana 24 V DC, pielaide −30 % / +50 %, kopā ne vairāk kā 100 mA. |
| BlueBUS | Saderīgu ierīču divvadu barošana un sakari; EPMB pieslēdz paralēli. Bez polaritātes +/−. |
| PHOTO | Bezpotenciāla NC atvērējkontakts starp PHOTO un 24 V (+). Releja fotoelementus baro atsevišķi ar 24 V (+) / GND (−). |
| SbS | Bezpotenciāla NO poga starp SbS un 24 V (+); īss kontakta saslēgums nosūta secīgu vadības komandu. |
| STOP / GND | Drošības ieeja STOP attiecībā pret GND. NO, NC vai 8,2 kΩ veidu nosaka, iedarbinot sistēmu. Pašam kontaktam nav polaritātes. |
| 12 V OSE / STOP / GND | Optiskā drošības mala: 12 V OSE = plus (+), STOP = signāls, GND = mīnuss (−). Barošana 12 V DC, ne vairāk kā 15 mA. Pievienojiet tikai piemērotu OSE drošības malu atbilstoši tās instrukcijai. |
| FLASH / OGI | Atsevišķas divpolu izejas, standarta spriegums 24 V DC, ne vairāk kā 10 W katrai izejai. FLASH paredzēts signalizācijas lampai, OGI – atvēruma indikatoram. Funkcija ir atkarīga no iestatījuma. |
| AERIAL | Koaksiālais antenas pieslēgums: centrālais dzīslas vads un ekranējums atbilstoši shēmai; tā nav piederumu barošanas izeja. |
Poga, atslēgas slēdzis vai relejs
Pie SbS pievienojiet tikai bezpotenciāla NO kontaktu, piemēram, pogu vai vadības moduļa releju. Kontakts savieno SbS un 24 V (+). Vadības ieejai nepievadiet moduļa izejas spriegumu. Ja modulim nepieciešama barošana, atsevišķi izmantojiet 24 V (+) un GND (−) un ievērojiet kopējo 100 mA limitu.

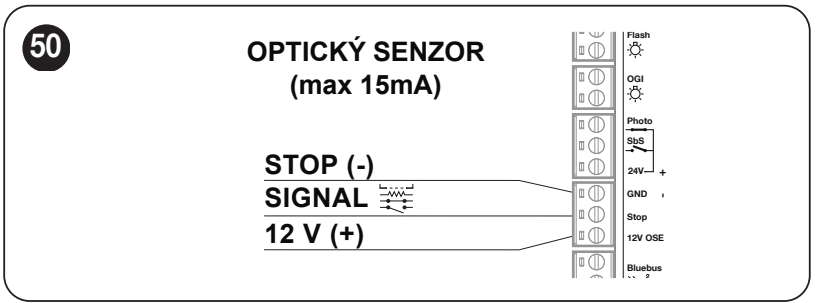

Drošības mala un STOP ieeja
STOP aptur kustību un veic īsu kustības maiņu pretējā virzienā. Nomainot drošības ierīci, atkārtoti jāveic ierīču apmācība. Vairākus NO kontaktus pieslēdz paralēli, bet NC kontaktus – virknē. 8,2 kΩ drošības malas un to kombinācijas pieslēdziet atbilstoši konkrētajai shēmai; parasts slēdzis nenodrošina tādu pašu kļūmju uzraudzības līmeni kā uzraudzīta drošības mala.
Fotoelementu pieslēgšana
Vienkāršam divvadu pieslēgumam izvēlieties NICE EPMB ar BlueBUS. Pievienojiet abus TX un RX vadus paralēli BlueBUS divvadu kopnei. Šai kopnei nav polaritātes; marķējumi 24 V (+) / GND (−) attiecas uz citām spailēm.
- Kad barošana ir atvienota, ar džemperiem iestatiet vienādu adresi vienas pāra TX un RX ierīcēm. Katram nākamajam pārim jāiestata cita adrese.
- Nostipriniet un nolīmeņojiet TX pret RX, pēc tam pievienojiet BlueBUS. Funkciju un uzstādīšanas augstumu izvēlieties atbilstoši aizsargājamajai zonai.
- Pēc pieslēgšanas vai adrešu maiņas veiciet ierīču apmācību un atsevišķu drošības pārbaudi.

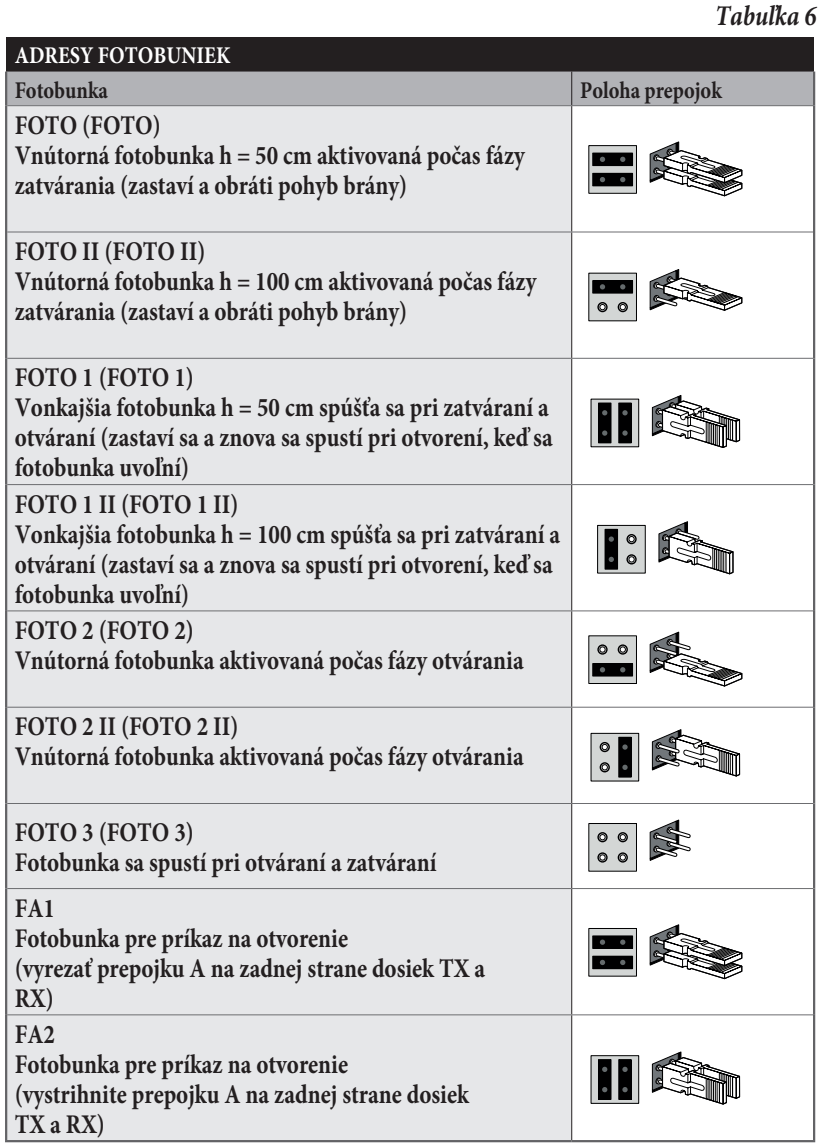

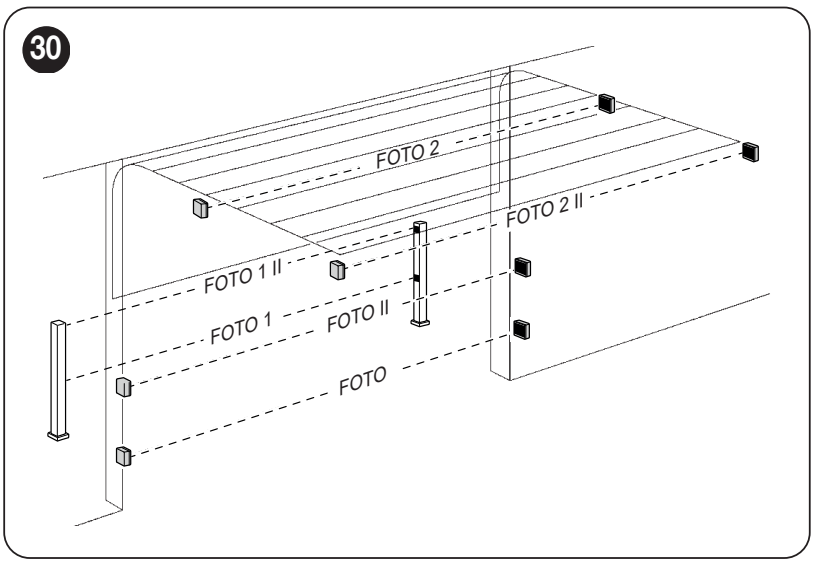

| Adrese | Novietojums un reakcija |
|---|---|
| PHOTO / PHOTO II | Iekšējais fotoelements 50 / 100 cm augstumā; aizvēršanās laikā aptur un apgriež kustības virzienu. |
| PHOTO 1 / PHOTO 1 II | Ārējais fotoelements 50 / 100 cm augstumā; atvēršanas un aizvēršanas laikā aptur vārtus, bet pēc atbrīvošanas atsāk atvēršanu. |
| PHOTO 2 / PHOTO 2 II | Iekšējā aizsardzība, aktīva atvēršanas laikā; novietojums atbilstoši rasējumam. |
| PHOTO 3 | Aizsardzība atvēršanas un aizvēršanas laikā; izvēlieties atbilstoši faktiskajam riskam un novietojumam. |
Nenovietojiet blakus pārus ar adresēm PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, lai tie netraucētu cits citam. Fotoelementi, ko izmanto kā atvēršanas komandu, neaizstāj drošības fotoelementu pāri.

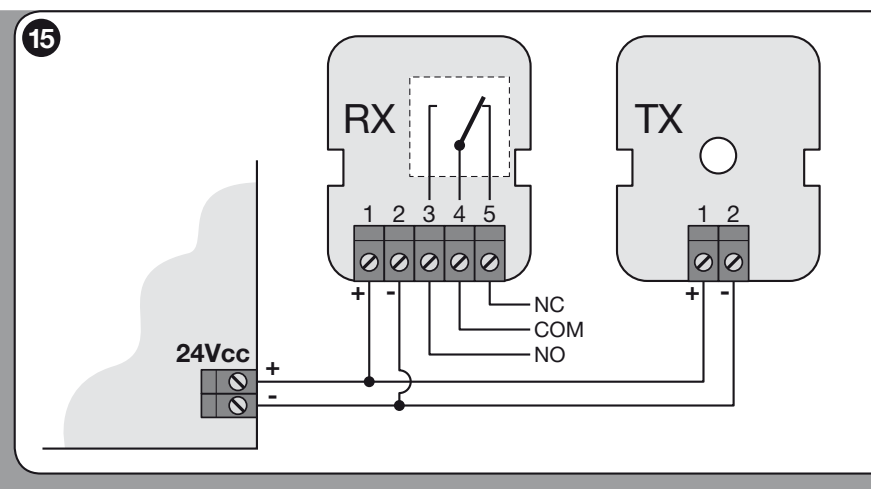

Releja fotoelementi pie PHOTO
Ar EPM bez testēšanas: gan TX, gan RX ir 1 = plus, 2 = mīnuss. Barojiet tos no spailēm 24 V (+) un GND (−). RX izmantojiet 4 – COM un 5 – NC starp 24 V (+) un PHOTO. Spaile 3 ir NO, un to neizmanto drošības ieejai PHOTO. Palīgbarošanas kopējais strāvas patēriņš nedrīkst pārsniegt 100 mA.

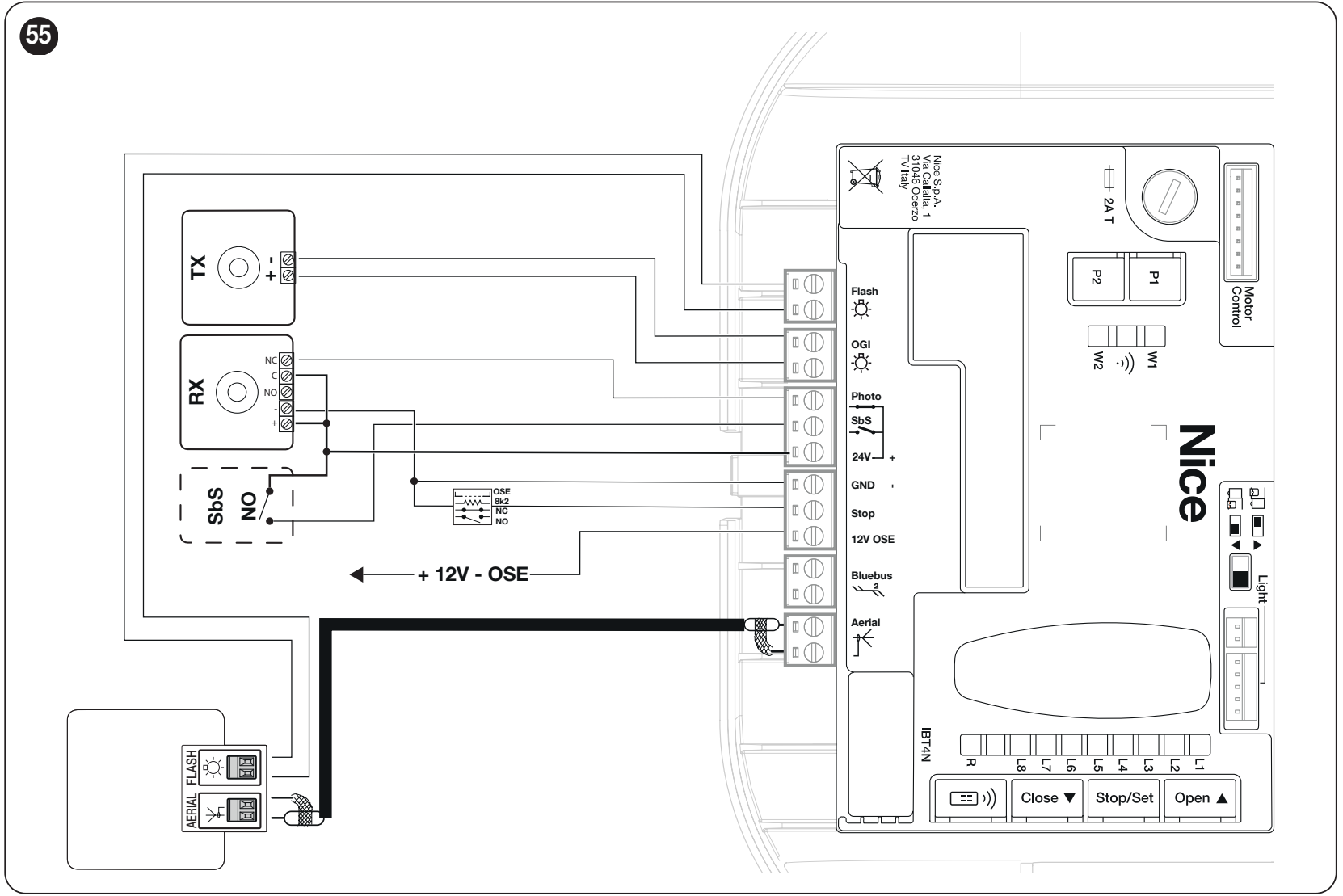

Releja fotoelementi ar PHOTOTEST testēšanu
Testējamam pieslēgumam barojiet TX no OGI spaiļu pāra OGI, bet RX atstājiet pie 24 V (+) / GND (−). Ja shēmā plate orientēta pareizi, augšējā OGI spaile ir mīnuss (−), apakšējā – plus (+). EPM spailes ir 1 (+), 2 (−); RX 4 – COM un 5 – NC jāpievieno starp 24 V (+) un PHOTO. OGI nodrošina 24 V DC, maks. 10 W. Nesajauciet šos vadus ar FLASH izeju.
Iestatiet II/L5 līmeni līdz LED L2 vērtībai — PHOTOTEST un vēlreiz apmāciet ierīces. Pirms kustības vadības bloks pārbauda fotoelementu reakciju; neveiksmīga pārbaude bloķē manevru. BlueBUS EPMB gadījumā šo releju procedūru neizmanto.

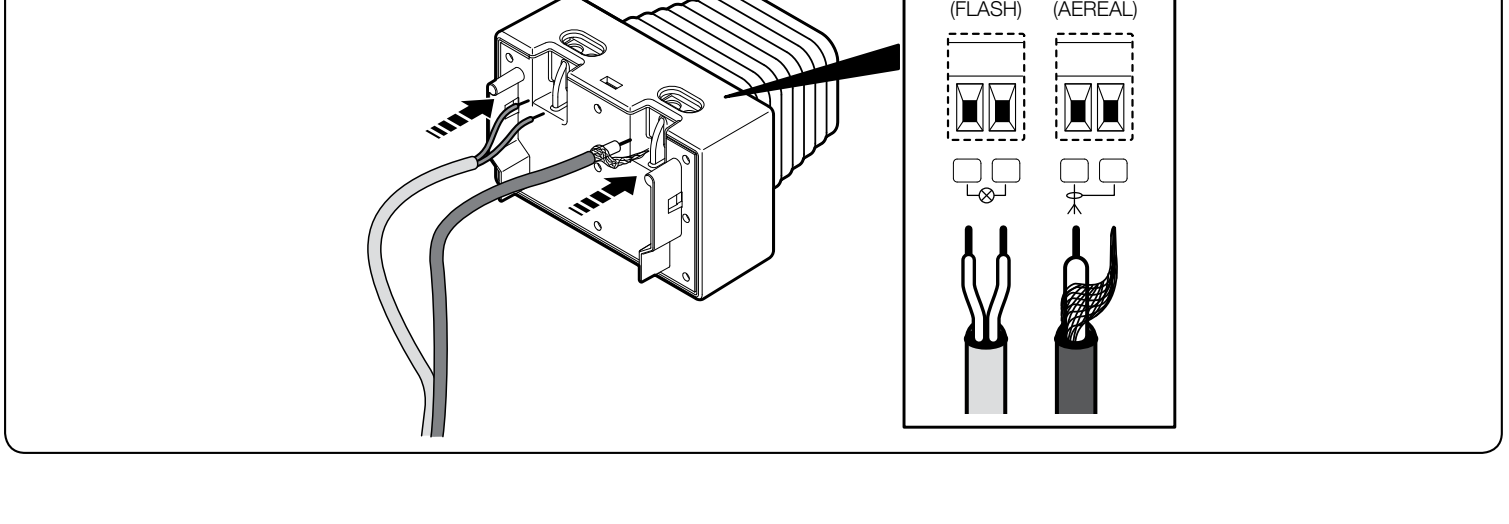

FLASH bākuguns, apgaismojums un antena
NICE ELDC savienojiet to ar spaiļu bloku, kas marķēts ar FLASH ar FLASH spaiļu pāri MCU1; standarta izeja ir 24 V līdzstrāva, maks. 10 W. Izejas funkcija atbilstoši jāiestata, izmantojot programmēšanu. Šīm spailēm nedrīkst pievienot 230 V tīkla bākuguni.
Izmantojot bākuguns FLASH spaiļu pāri, ievērojiet pievienotās ierīces marķējumu. Šajā ELDC attēlā polu secība nav norādīta; nepārnesiet uz to 24 V / GND palīgspaiļu bloka orientāciju. Ieeja AERIAL ELDC ierīcē ir atsevišķa antena: pievienojiet koaksiālo kabeli vadības bloka antenas savienotājam, kā parādīts attēlā. Nesajauciet antenu ar bākuguns barošanu.
Piedziņai ir arī iebūvēts garāžas LED apgaismojums. Turklāt OGI izeja paredzēta ārējai atvērta stāvokļa indikācijai; mainot tās funkciju, pārbaudiet OGI iestatījumu un slodzi.
Pirmā palaišana un apmācība
Vispirms pabeidziet mehāniskās daļas montāžu un elektroinstalāciju, nostipriniet ratiņus un atbrīvojiet visu kustības zonu. Pārbaudiet STOP, fot šūnas un pareizo kustības virzienu. Pozīciju apguve, spēka apguve un tālvadības pults savienošana pārī ir atšķirīgas darbības.
Pirms pirmās ieslēgšanas novietojiet nostiprinātos vārtus aptuveni sliedes vidū. Ja vadības bloks ir jauns un nav iestatīts, 4 BlueBUS sarkani mirgojumi ir parasts brīdinājums par konfigurācijas neesamību. Miera stāvoklī bākugunij un iekšējam apgaismojumam jābūt izslēgtam; standarta montāžā virziena selektors atrodas pa kreisi.
1. BlueBUS un STOP apguve
- Ieslēdziet barošanu. Pirmajā palaišanas reizē mirgo L1 un L2; veiciet atpazīšanu arī tad, ja piederumi nav pievienoti.
- Vienlaikus turiet nospiestus OPEN + STOP/SET aptuveni 3 s. Atlaidiet, kad L1 un L2 sāk ātri mirgot.
- Pagaidiet, līdz process ir pabeigts. STOP jādeg, bet L1 un L2 jānodziest. Pirmajā instalācijā sāk mirgot L3 un L4: jāsaglabā pozīcijas.
Ja maināt virzienu, izmantojot plates rotējošo slēdzi, iestatiet to, kad barošana ir atvienota, atbilstoši piedziņas izvietojumam, un veiciet ierīču apguvi no jauna. Virziena maiņa stājas spēkā tikai pēc šīs apguves; to nedrīkst panākt, samainot vietām drošības piederumu vadus.
2. Atvērtā un aizvērtā stāvokļa saglabāšana
- Turiet nospiestus STOP/SET + CLOSE aptuveni 3 s. Sāk mirgot L1.
- Ar OPEN / CLOSE pogām iestatiet vēlamo pilnībā atvērto stāvokli. Turiet nospiestu STOP/SET 3 s; L1 deg, un atvērtā pozīcija A1 ir saglabāta. Atlaidiet.
- Kamēr L8 mirgo, ar OPEN / CLOSE pārvietojiet vārtus līdz pilnībā aizvērtam stāvoklim pie grīdas. Turiet nospiestu STOP/SET 3 s; L8 deg. Atlaidiet; programmēšanas LED nodziest.
- Nosūtiet komandu SbS vai OPEN. Piedziņa veiks pilnu spēka automātiskās apguves ciklu.
Katra soļa, kurā tiek dota kustības komanda, laika ierobežojums ir 60 s; ja šis laiks tiek pārsniegts, sāciet pozīciju iestatīšanu no jauna. Vadības bloks aprēķinās starppozīcijas, palēnināšanu un daļēju atvēršanu; to detalizētākai maiņai nepieciešams servisa interfeiss.
Spēka apguve un pirmā kustības pārbaude
Spēka apguves laikā tiek veikts automātisks atvēršanas un aizvēršanas manevrs ar paaugstinātu spēku. Tā laikā cilvēkiem un priekšmetiem jāatrodas ārpus vārtu kustības zonas. Pārtraukta iekšējā apgaismojuma darbība norāda, ka notiek apguve. Pēc pozīciju, ātruma vai virziena maiņas vai mehānikas atslogošanas spēks jāapgūst no jauna.
Ja apguve tiek pārtraukta ar STOP, fot šūnu vai strāvas padeves pārtraukumu, novērsiet cēloni un atsāciet apguvi, vēlreiz nosūtot komandu SbS / OPEN / CLOSE.
Pārbaude pirms nodošanas ekspluatācijā
- Kad ratiņi ir atbloķēti, pārbaudiet manuālu atvēršanu un aizvēršanu visā kustības diapazonā: nepieciešamais spēks nedrīkst pārsniegt 225 N (aptuveni 23 kg spēka, nevis vārtu masas). Pēc tam atkal nofiksējiet ratiņus.
- Atkārtojiet elektrisko atvēršanu un aizvēršanu; vārtiem jāsasniedz saglabātās pozīcijas bez aizķeršanās un kronšteinu deformēšanās.
- Pārbaudiet palēnināšanos gala pozīciju tuvumā, siksnas atslābināšanos pēc apstāšanās, manuālo atbloķēšanu un atkārtotu nofiksēšanu.
- Pārbaudiet katru fot šūnu pie TX, pie RX un stara vidū; pārliecinieties, ka drošības reakcija ir pareiza. Pārbaudiet visas STOP ierīces.
- Tehniķim jāmēra trieciena spēki un jāpārbauda visu vārtu drošība. Lielāku spēku nedrīkst izmantot, lai slēptu mehānikas defektus. Pēc spēka maiņas mērījums jāveic atkārtoti.
- Nododiet lietotājam norādījumus par lietošanu, atbloķēšanu un apkopi. Ejiet cauri tikai tad, kad vārti ir pilnībā atvērti un nekustīgi.
MCU1 programmēšana
Uz plates izmantojiet OPEN, STOP/SET, CLOSE pogas un L1–L8 LED indikatorus. Programmējiet, kad vārti stāv. Parastas kustības laikā, nospiežot jebkuru plates pogu, tiek nosūtīta STOP komanda. Īss izvēlētās funkcijas LED indikatora mirgojums norāda OFF, bet ilgāks — ON. Pēc spēka vai jutības maiņas vēlreiz pārbaudiet vārtu drošību.
I līmenis — funkcijas ON / OFF
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1, pēc tam atlaidiet.
- Ar OPEN / CLOSE pārvietojiet mirgojošo LED indikatoru uz vajadzīgo funkciju.
- Īsi nospiediet STOP/SET, lai pārslēgtu ON / OFF. Ja nepieciešams, iestatiet nākamo funkciju.
- Lai saglabātu iestatījumu un izietu, nogaidiet 20 s, nenospiežot pogu.
| LED indikators — funkcija | Nozīme / rūpnīcas iestatījums |
|---|---|
| L1 — Automātiska aizvēršana | ON: pēc atvēršanas aizveras pēc II/L1 līmenī iestatītā pauzes laika. OFF: gaida komandu. Rūpnīcas iestatījums — OFF. |
| L2 — Aizvēršana pēc fot šūnas | ON: pēc fot šūnas atbrīvošanas tiek izmantota 5 s pauze. Ja ir ieslēgta automātiskā aizvēršana, pēc stara atbrīvošanas atvēršana var tikt pārtraukta; ja tā nav ieslēgta, atvēršana tiek pabeigta un vārti aizveras pēc 5 s. STOP atceļ šo turpmāko reakciju. Rūpnīcas iestatījums — OFF. |
| L3 — Vienmēr aizvērt | ON: pēc barošanas atjaunošanas, ja konstatēti atvērti vārti, 5 s mirgo iepriekš un aizver tos. Rūpnīcas iestatījums: OFF. |
| L4 – Gaidstāve | ON: pēc 1 minūtes dīkstāves izslēdz daļu elektronikas; BlueBUS signalizē lēni. Ņemiet vērā pieslēgto ierīču barošanas vajadzības. Rūpnīcas iestatījums: OFF. |
| L5 – Aizsardzība pret nesankcionētu atvēršanu | ON: ja konstatēta piespiedu atvēršana, vārti tiek aizvērti. Lai nosūtītu paziņojumu uz lietotni, nepieciešams saderīgs interfeiss un atbilstoši iestatījumi. Rūpnīcas iestatījums: OFF. |
| L6 – Iepriekšēja mirgošana | ON: bākuguns mirgo 3 s pirms kustības sākuma. Rūpnīcas iestatījums: OFF. |
| L7 – Iekšējā radio uztvērēja izslēgšana | ON: iekšējais uztvērējs ir deaktivizēts, piemēram, izmantojot ārējo OXI/OXIBD. OFF: iebūvētais radio uztvērējs ir aktīvs. Rūpnīcas iestatījums: OFF. |
| L8 – Vieglie / smagie vārti | ON: iestatījums viegliem vārtiem. OFF: iestatījums smagiem vārtiem. Maina spēka, jutības un ātruma vērtību grupu; pēc tam jāveic spēka apmācība. Rūpnīcas iestatījums: OFF. |
II līmenis – regulējamās vērtības
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1; atlaidiet pogu.
- Ar OPEN / CLOSE izvēlieties parametra ieejas LED indikatoru.
- Turiet nospiestu STOP/SET. Pēc aptuveni 3 s iedegas tā pašreizējās vērtības LED indikators. Turpiniet turēt nospiestu STOP/SET un ar OPEN / CLOSE izvēlieties citu vērtības LED indikatoru.
- Atlaidiet STOP/SET. Iestatiet nākamo parametru vai uzgaidiet 20 s nepieskaroties pogām, lai saglabātu iestatījumu un izietu.
Rūpnīcas vērtības LED indikators ir attēlots treknrakstā. Vieglu/smagu vārtu iestatījums vai iestatīšana, izmantojot servisa interfeisu, var mainīt dažas vērtības; noteicoša ir pašreizējā indikācija uz vadības plates.
| Ieejas LED indikators – nosaukums un apraksts | Iestatījuma LED indikators – vērtība |
|---|---|
| L1 – Pauze Automātiskās aizvēršanas laiks; darbojas, ja I/L1 ir ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – SbS komanda Soļu ieejas un pirmās radio komandas secība. L4, L5, L7 un L8 režīmi maina arī OPEN / CLOSE komandas. | L1 – atvērt – apturēt – aizvērt – apturēt L2 – atvērt – apturēt – aizvērt – atvērt L3 – atvērt – aizvērt – atvērt – aizvērt L4 – kopējā ieeja L5 – kopējā ieeja 2; nospiežot ilgāk par 2 s = STOP L6 – SbS 2; nospiežot ilgāk par 2 s = daļēja atvēršana L7 – kustība tikai komandas turēšanas laikā L8 – atvēršana pusautomātiskā režīmā, aizvēršana komandas turēšanas laikā |
| L3 – Ātrums Maksimālā ātruma procentuālā vērtība. Pēc izmaiņām spēks jāapgūst no jauna. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – atvēršana V4 (72 %), aizvēršana V2 (44 %) L8 – atvēršana V6 (100 %), aizvēršana V4 (72 %) |
| L4 – FLASH (OUT1) Izejas funkcijai jāatbilst pieslēgtajai slodzei. Izeja 24 V DC, maks. 10 W. Slēdzene, aizbīdnis un magnēts drīkst būt tikai elektromagnētiska tipa, bez iebūvētas elektronikas. | L1 – vārtu atvēršanas indikators L2 – aktīvs tikai tad, ja vārti ir pilnībā aizvērti L3 – aktīvs tikai tad, ja vārti ir pilnībā atvērti L4 – brīdinājuma bākuguns vārtu kustības laikā L5 – elektriskais aizbīdnis: aktīvs atvēršanas laikā, mehāniska bloķēšana aizvēršanas laikā L6 – elektriskā slēdzene: tiek aktivizēta atvēršanas sākumā uz iestatīto laiku L7 – magnētiskā slēdzene: aktīva, kad vārti ir pilnībā aizvērti; pirms atvēršanas tiek atbloķēta L8 – apkopes indikācija |
| L5 – OGI (OUT2) Otrā izeja 24 V DC, maks. 10 W; fotoelementu pārbaudei nepieciešams pareizi pieslēgt TX un veikt jaunu apmācību. | L1 – atvērtu vārtu indikators OGI L2 – PHOTOTEST: TX barošana un pārbaude pirms kustības L3 – vārtu statuss: aktīvs kustības laikā, izslēgts, kad vārti apstājas L4 – garāžas apgaismojums: vada iekšējo apgaismojumu L5 – radio kanāls 1 L6 – radio kanāls 2 L7 – radio kanāls 3 L8 – radio kanāls 4 |
| L6 – Motora spēks Regulēšanas vērtības %: atvēršana / aizvēršana. Tā nav trieciena laikā izmērītā spēka vērtība. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Šķēršļu jutība Jutības pakāpes atvēršanai / aizvēršanai; tās nav ņūtonos. | L1 – izslēgta L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Mehānikas atslogošana Īsa kustības maiņa atbrīvo spriegojumu pēc pilnīgas aizvēršanas. Pēc izmaiņām jāveic spēka apmācība. | L1 – bez atslogošanas L2 – minimums L3 – 3. starppakāpe L4 – 4. starppakāpe L5 – 5. starppakāpe L6 – 6. starppakāpe L7 – 7. starppakāpe L8 – maksimums |
Ja radio kanāls ir piešķirts OGI izejai, tā paliek aktīva attiecīgās radio komandas darbības laikā. Tas pats kanāls pēc tam neizpildīs sākotnējo motora komandu. Šī izejas funkcija nav pieejama divvirzienu BD tālvadības pultīm.
Ja iestatīšanas laikā vienlaikus mirgo L1 un L8, pašreizējā vērtība ir ārpus vadības plates izvēlnes diapazona, piemēram, pēc iestatīšanas, izmantojot servisa saskarni. Pārbaudiet šo iestatījumu vai ar pogām OPEN / CLOSE izvēlieties atbilstošu vērtību no izvēlnes.
Tālvadības pultis un sapārošana
Uztvērējs ir iebūvēts. MYGO4 no komplekta ir jāreģistrē atmiņā. MCU1 darbojas ar O-Code un BD, un 1. režīmā tā atmiņā var saglabāt 100 tālvadības pultis; pievienojot vēl vienu tālvadības pulti, pārbaudiet kodējumu, nevis tikai 433,92 MHz frekvenci.
1. režīms — visas pogas
- Turiet nospiestu RADIO, līdz iedegas zaļā R LED, pēc tam atlaidiet pogu.
- 10 sekunžu laikā 10 sekunžu laikā turiet nospiestu jebkuru vienvirziena tālvadības pults pogu. Atlaidiet pogu pie pirmā no trim zaļajiem R LED mirgojumiem.
- Ar divvirzienu tālvadības pulti nospiediet un uzreiz atlaidiet pogu; saglabāšanu apstiprinās trīs zaļi R LED mirgojumi un īsa saderīgās tālvadības pults vibrācija.
| Poga 1. režīmā | Komanda |
|---|---|
| 1 | Soli pa solim komanda SbS |
| 2 | Daļēja atvēršana |
| 3 | Atvērt |
| 4 | Aizvērt |
2. režīms — viena poga
Nospiediet un atlaidiet RADIO n reizes atbilstoši komandas numuram. R LED atkārtos mirgojumu skaitu. 5 sekunžu laikā saglabājiet izvēlēto tālvadības pults pogu tāpat kā iepriekš; lai saglabātu nākamo pogu, atkārtojiet procedūru.
| RADIO nospiešanas reižu skaits | Komanda |
|---|---|
| 1 | SbS |
| 2 | Daļēja atvēršana 1 |
| 3 | Atvērt |
| 4 | Aizvērt |
| 5 | STOP |
| 6 | SbS kopējai ieejai |
| 7 | SbS ar augstu prioritāti |
| 8 | Daļēja atvēršana 2 |
| 9 | Daļēja atvēršana 3 |
| 10 | Atvērt un bloķēt automātiku |
| 11 | Aizvērt un bloķēt automātiku |
| 12 | Bloķēt automātiku |
| 13 | Atbloķēt automātiku |
| 14 | Apgaismojums — taimeris |
| 15 | Apgaismojums — ieslēgt/izslēgt |
MCU1 gadījumā augstas prioritātes poga var vadīt automātiku arī tad, ja tā ir bloķēta. Parastai vadībai izmantojiet SbS; bloķēšanas komandas izvēlieties tikai tad, ja šī funkcija ir nepieciešama.
Tālvadības pults pievienošana, izmantojot jau esošu pulti
Veiciet šo procedūru piedziņas darbības zonā un tikai tad, ja ir atļauta apmācība. Attiecas uz vienvirziena tālvadības pultīm.
- Turiet nospiestu vajadzīgo jaunās tālvadības pults pogu 7 s un atlaidiet.
- Trīs reizes lēni nospiediet un atlaidiet saglabāto pogu uz sākotnējās tālvadības pults.
- Vienu reizi nospiediet un atlaidiet to pašu pogu uz jaunās tālvadības pults, ko izmantojāt pirmajā darbībā.
Radioatmiņas dzēšana
Tiks dzēstas visas saglabātās tālvadības pultis. Turiet nospiestu RADIO arī pēc tam, kad R LED iedegas un pēc tam nodziest. Nākamā mirgojuma laikā atlaidiet pogu tieši pie piektā mirgojuma. Veiksmīgu dzēšanu apstiprinās pieci ātri mirgojumi. Radioatmiņas dzēšana ir atsevišķa darbība, kas atšķiras no vadības bloka atiestatīšanas.
Divvirzienu tālvadības pultīm saskaņā ar to lietošanas instrukciju jādzēš arī raidītāja pusē saglabātā sapārošana.
Vienas tālvadības pults vai pogas dzēšana
- Turiet nospiestu uz plates esošo RADIO, līdz zaļais R LED iedegas un pēc tam nodziest. Tajā brīdī atlaidiet RADIO; negaidiet piekto mirgojumu kā visas atmiņas dzēšanas gadījumā.
- Uz vienvirziena tālvadības pults turiet nospiestu saglabāto pogu. Atlaidiet to pie pirmā no pieciem ātrajiem zaļā R LED mirgojumiem.
- Uz divvirzienu tālvadības pults pogu neturiet nospiestu — nospiediet un uzreiz atlaidiet. Dzēšanu apstiprinās pieci ātri zaļā R LED mirgojumi.
1. režīmā var izmantot jebkuru pogu, un tiks dzēsta visa tālvadības pults. 2. režīmā atkārtojiet procedūru katrai saglabātajai pogai, kuru vēlaties dzēst.
Attālinātās apmācības atspējošana
- Atvienojiet elektrotīklu un rezerves barošanu un pagaidiet 10 s. Turiet nospiestu RADIO un atjaunojiet barošanu.
- Pēc saglabāto tālvadības pulšu indikācijas atlaidiet RADIO tieši pēc otrā īsā oranžā R LED mirgojuma.
- 5 s laikā ar īsiem RADIO nospiedieniem izvēlieties stāvokli: R LED nedeg = bloķēšanas nav; sarkans = apmācība uztvērējā aizliegta; zaļš = apmācība ar atļaujas kodu aizliegta; oranžs = abi aizliegumi.
- 5 s laikā nospiediet jau sapārota raidītāja saglabāto pogu, lai saglabātu izvēlēto stāvokli.
Vadības bloka atiestatīšana
Atiestatīšana atcels vadības bloka pielāgotos iestatījumus. Turiet nospiestu OPEN + CLOSE aptuveni 3 s, līdz iedegas L1–L8; pēc tam atlaidiet pogas. Veiksmīgu atiestatīšanu apstiprinās ātra mirgošana 3 s garumā. Pēc atiestatīšanas vēlreiz veiciet ierīču apmācību, pozīciju apmācību un pārbaudiet vārtu darbību. Šī procedūra neizdzēsīs radio kodus ne iebūvētajā, ne ārējā uztvērējā.
Diagnostika un traucējumu novēršana
FLASH signalizē par kļūdām ar īso mirgojumu skaitu. Sērija atkārtojas pēc 1 s pauzes; skaitiet vienu sēriju.
| Indikācija | Cēlonis un nākamā darbība |
|---|---|
| 1 mirgojums | Aizvēršanās / pozīcija Aizverot netika konstatēta grīda. Atkārtoti iestatiet aizvērto pozīciju. |
| 2 mirgojumi | Fotoelementi Novāciet šķērsli, pārbaudiet izlīdzinājumu un fotoelementu savienojumu. Šķēršļa konstatēšana ir paredzēta. |
| 3 mirgojumi | Spēka ierobežojums Pārbaudiet vārtu kustību ar roku, atsperes, šķēršļus un berzi. Neiestatiet automātiski lielāku spēku; pārbaudiet mehāniku un drošību. |
| 4 mirgojumi | STOP Pārbaudiet STOP drošības ierīci un iespējamu vadības bloķēšanu. |
| 5 mirgojumi | Parametru atmiņa Nogaidiet vismaz 30 s un mēģiniet dot komandu. Ja kļūda saglabājas, pasūtiet remontu. |
| 6 mirgojumi | Manévru ierobežojums Nogaidiet dažas minūtes, līdz ierīce atdziest. Pārbaudiet darba slodzi un vārtu pretestību. |
| 7 mirgojumi | Iekšējā elektriskā ķēde Uz dažām sekundēm atvienojiet visus barošanas avotus. Ja kļūda saglabājas, servisa speciālists pārbaudīs vadības plati un motora kabeļus. |
| 8 mirgojumi | Nepārtraukta komanda Novērsiet nepārtraukti aktīvo komandu, piemēram, ieslēgtu pogu vai releju; pārbaudiet SbS. |
| 9 mirgojumi | Automātika apturēta Ir dota komanda apturēt automātiku. Ja automātika ir bloķēta ar attiecīgo radiokomandu, atjaunojiet tās darbību ar komandu Atbloķēt automātiku (komanda 13). |
| LED indikācija | Nozīme un pārbaude |
|---|---|
| BlueBUS – 2 zaļi mirgojumi/s | Normāla darbība. Divi ātri zaļi mirgojumi norāda uz ieejas stāvokļa maiņu. |
| BlueBUS – ātras un ilgākas sarkano LED mirgojumu sērijas | Kopnes īssavienojums: atvienojot barošanu, pārbaudiet kabeļus. Pēc problēmas novēršanas normāla indikācija atjaunojas aptuveni pēc 10 s. |
| STOP nedeg | STOP ir aktīvs; pārbaudiet drošības ķēdes savienojumus. |
| PHOTO nedeg | Aktivizēta PHOTO releja ieeja. |
| SbS deg | Komanda ir aktīva; ja poga nav nospiesta, pārbaudiet kabeļus un releju. |
| L1 + L2 mirgo | Nepieciešama ierīču ieprogrammēšana. |
| L3 + L4 mirgo | Nepieciešama pozīciju ieprogrammēšana. |
| Sarkana gaisma kustības laikā | Ir pārsniegts iestatītais apkopes intervāls; veiciet pārbaudi. |
| L1 līdz L8 iedegas secīgi | Programmaparatūras atjaunināšana: nogaidiet, neatvienojiet barošanu. |
L1–L8 kustības laikā: pieaugošs LED skaits vai mirgojošas LED norāda motora momentāno slodzi — no zemas pie L1 līdz augstai pie L8. Šī indikācija pati par sevi nav kļūme un nenorāda uz motora spēka iestatījuma vērtību motora spēka. Ja slodze ir neparasti liela, pārbaudiet, vai nav šķēršļu, un vārtu mehāniku.
Ja drošības ierīce ir bojāta, nelietojiet automātiku parastajā režīmā. Droši atbloķējiet vārtus un pasūtiet remontu. Drošinātāju drīkst aizstāt tikai ar tāda paša tipa un nomināla drošinātāju; nedrīkst to labot, izveidojot pārvienojumu.
Rezerves akumulators PS124
PS124 tiek ievietots tam paredzētajā piedziņas nodalījumā un pievienots atbilstošajam savienotājam saskaņā ar montāžas PDF. Pievienojiet to tikai pēc mehāniskās montāžas, savienojumu izveides un programmēšanas pabeigšanas. Akumulators nodrošina spriegumu arī pēc elektrotīkla atvienošanas: pirms darbu sākšanas atvienojiet elektrotīklu un PS124. Kustību skaits strāvas padeves pārtraukuma laikā ir atkarīgs no akumulatora stāvokļa, temperatūras un vārtu pretestības.
Atbloķēšana un manuāla vadība
Atbloķējiet tikai nekustīgus vārtus. Ja atspere ir bojāta vai vārti nav līdzsvaroti, atbrīvoti vārti var nekontrolēti nolaisties; nostipriniet tos un izsauciet tehniķi. Ja garāžā var iekļūt tikai pa šiem vārtiem, iepriekš jāparedz konkrētajiem vārtiem piemērots ārējās atbloķēšanas risinājums.
- Pavelciet atbloķēšanas auklu A. Ratiņi atvienosies, un vārtus varēs droši bīdīt ar roku.
- Lai atkal nofiksētu, vēlreiz pavelciet auklu A, kā parādīts otrajā attēlā.
- Ar roku pabīdiet vārtus, līdz ratiņu apakšējā un augšējā daļa ir vienā līmenī un saķeras. Pirms komandas došanas ar elektrisko piedziņu pārbaudiet, vai ratiņi ir nofiksēti.
Apkope un droša lietošana
Plānojiet pārbaudi ne vēlāk kā ik pēc 6 mēnešiem vai pēc 3 000 manevriem, atkarībā no tā, kurš nosacījums iestājas pirmais. Pirms apkopes atvienojiet visus barošanas avotus. Pārbaudiet sliedi, siksnu, ratiņus, kronšteinus, koroziju, atsperes un vārtu līdzsvaru; nomainiet nodilušās detaļas. Pēc pārbaudes atkārtojiet drošības ierīču un spēka pārbaudi.
Glabājiet tālvadības pultis bērniem nepieejamā vietā. Neatrodieties vārtu zonā, kamēr tie kustas. Ja rodas neparasts troksnis, raustīšanās vai pasliktinās līdzsvars, pārtrauciet lietošanu un sazinieties ar servisu. Elektroniku un akumulatorus nododiet atbilstošā savākšanas punktā, nevis sadzīves atkritumos.
SPIDER800 tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Pielietojums | Elektromehāniska garāžas vārtu piedziņa dzīvojamām telpām. |
| Vadības bloks | Iebūvēts MCU1, BlueBUS un LED L1–L8. |
| Elektrotīkla barošana | 230 V AC ±10 %, 50/60 Hz; aizsargvadītājs. |
| Maksimālais / nominālais spēks | 800 / 400 N. |
| Nominālā / maksimālā jauda | 180 / 280 W. |
| Maksimālais ātrums | 0,20 m/s; faktiskais darbības ātrums ir atkarīgs no iestatījumiem un slodzes. |
| Cikli dienā | 50; ievērojiet arī pārējos darbības ierobežojumus. |
| Nepārtraukta darbība | Ne vairāk kā 4 minūtes. |
| Aizsardzības klase / temperatūra | IP40; −20 līdz +55 °C. |
| Galvas izmēri | 225 × 395 × 105 mm; montāžas detaļas skatīt rasējumā. |
| Motora svars | 4,9 kg; tas nav visas komplektācijas svars. |
| Papildu piederumi | 24 V DC, pielaide −30 % / +50 %, kopā maks. 100 mA; polaritāte un spailes. |
| Rezerves barošana | PS124 – pēc izvēles. |
| Apgaismojums | Iebūvēta LED. |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
